Brother DCP 8040 MFC 8440 MFC 8840D MFC 8840DN — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».

Запчасти по узлам (со схемами)

Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.

Содержание

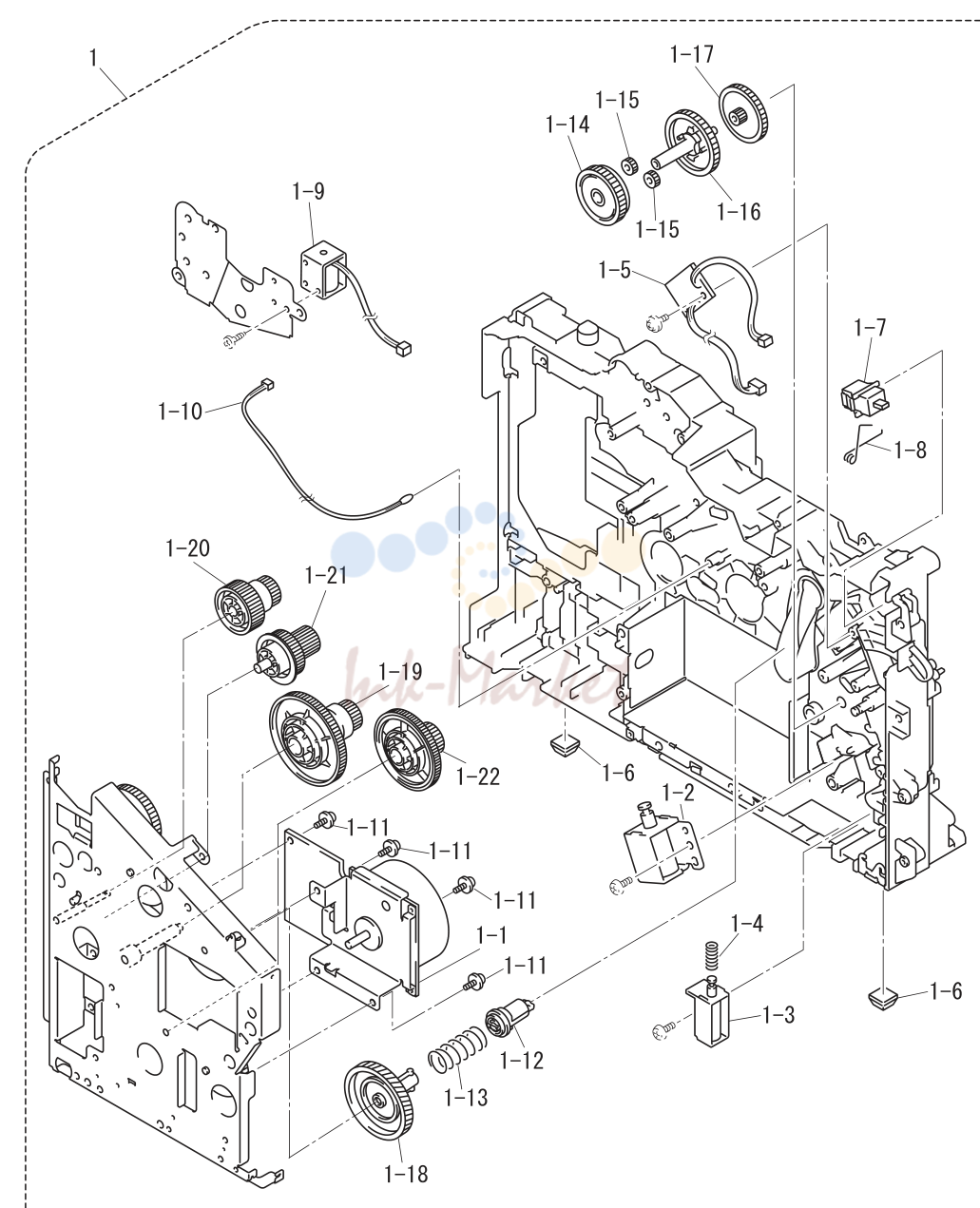

рама L

рама L

№АртикулНаименование
1LF2680001 запросить цену →основная рама L узел, DCP8040/MFC8440
1LF2685001 запросить цену →основная рама L узел
1LF2721001 запросить цену →основная рама L узел, MFC8840DN
1-1LM2440001 запросить цену →главный мотор в сборе
1-2LJ7386001 запросить цену →F/R соленоид в сборе
1-3LJ7391001 запросить цену →P/R соленоид в сборе
1-4LJ5014001 запросить цену →соленоид RELEASE пружина P/R
1-5LJ9166001 запросить цену →тонер LED плата узел в сборе
1-6LJ7403001 запросить цену →RUBBER FOOT
1-7LG3218001 запросить цену →DOCUMENT крышка датчик
1-8LJ7784001 запросить цену →датчик CLIP
1-9LJ7678001 запросить цену →REVERSING RELEASE соленоид, DCP8045D/
1-10LG4518001 запросить цену →термистор в сборе
1-11087320616 запросить цену →саморез, CUP S M3X6
1-12LJ7377001 запросить цену →DEVELOP JOINT
1-13LJ7376001 запросить цену →JOINT пружина
1-14UH3044000 запросить цену →шестерня, 40/54Y
1-15UL6569000 запросить цену →шестерня 17 PLANETARY
1-16UL8977001 запросить цену →шестерня 45 ARM F/R
1-17LM2444001 запросить цену →шестерня 20 CENTER F/R
1-18LJ7375001 запросить цену →DEV DRIVE шестерня ZL2 add
1-19UL8958001 запросить цену →шестерня 25/130 add
1-20LJ5051001 запросить цену →FUSER DRIVE шестерня add
1-21LJ5049001 ✓ в наличииPENDULUM шестерня 24/57 ADD
1-22LM2439001 запросить цену →шестерня 54/100 E ADD

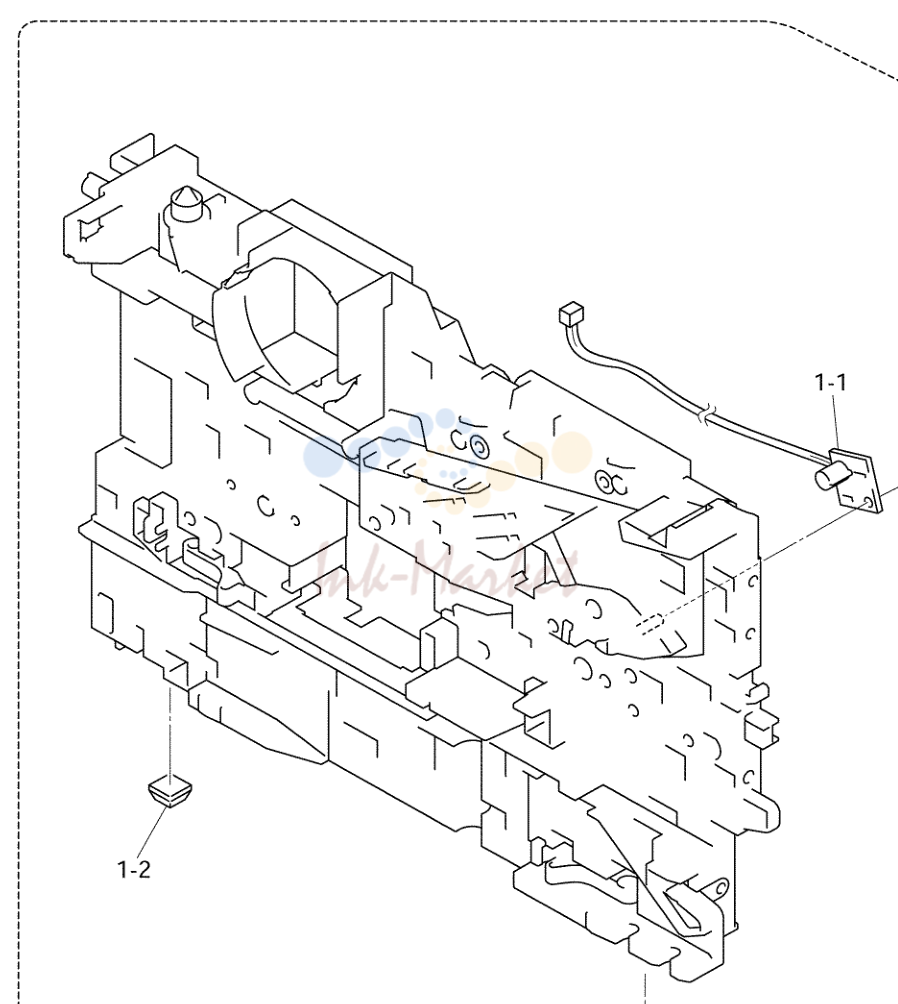

рама R

рама R

№АртикулНаименование
1LM2733001 запросить цену →основная рама R узел
1-1LJ9612001 запросить цену →тонер датчик плата узел
1-2LJ7403001 запросить цену →RUBBER FOOT
1-3LM2731001 запросить цену →TE плёнка

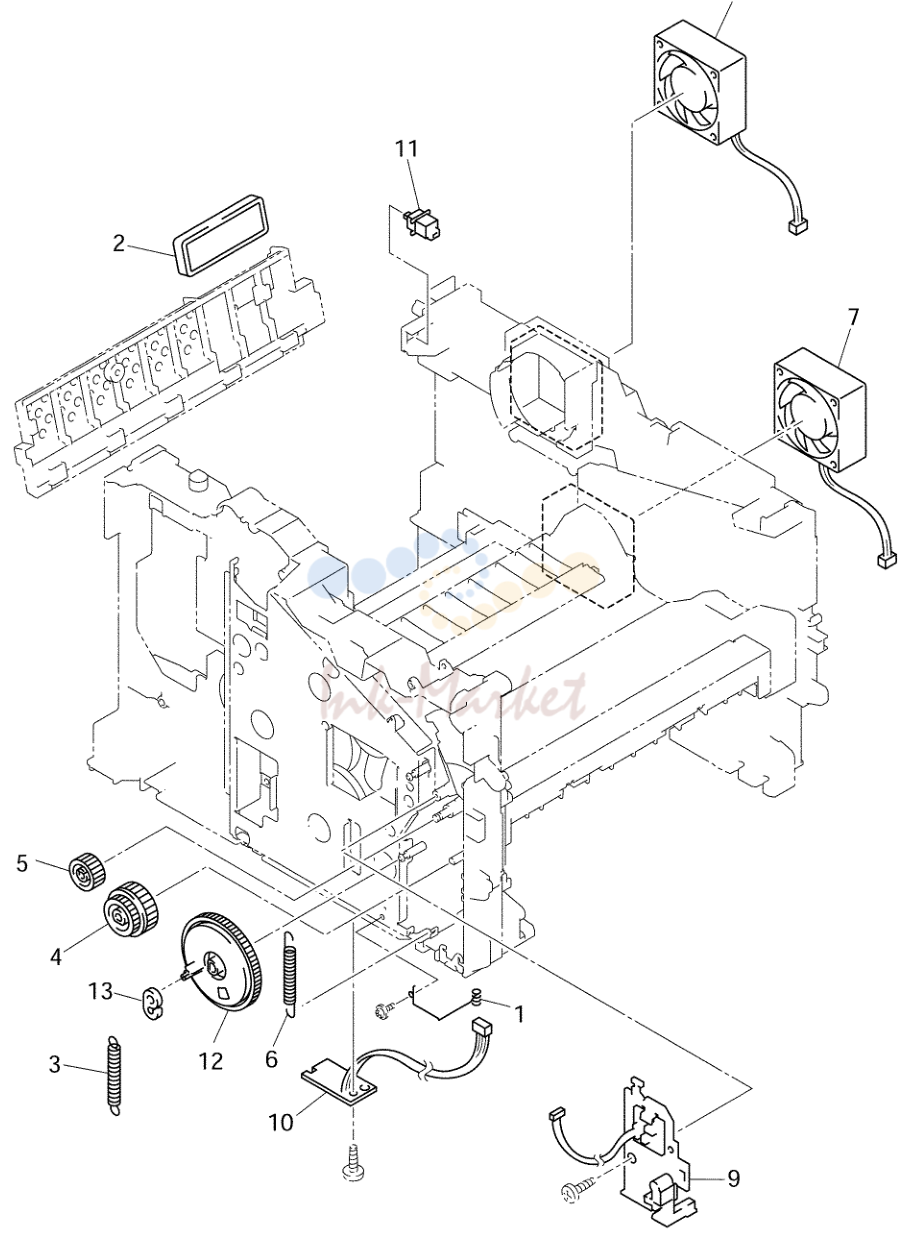

рама узел

рама узел

№АртикулНаименование
1LJ7490001 запросить цену →GROUND пружина
2LU0951001 ✓ в наличииFILTER T7 в сборе CHG
3LJ7496001 запросить цену →пружина, EXTENSION P/R
4LJ7501001 запросить цену →MIDDLE ролик шестерня
5LJ7502001 запросить цену →IDLE шестерня 22
6LJ7504001 запросить цену →GROUND WIRE
7LM2473001 запросить цену →вентилятор мотор 60 узел LV
8LM2474001 запросить цену →вентилятор мотор 60 узел
9LJ7579001 запросить цену →MP соленоид держатель узел
10LJ9237001 запросить цену →DX-датчик плата в сборе
11LG3218001 запросить цену →DOCUMENT крышка датчик
12LM2720001 запросить цену →SECTOR шестерня PR в сборе add
13UH2378000 запросить цену →пружина HOOK add

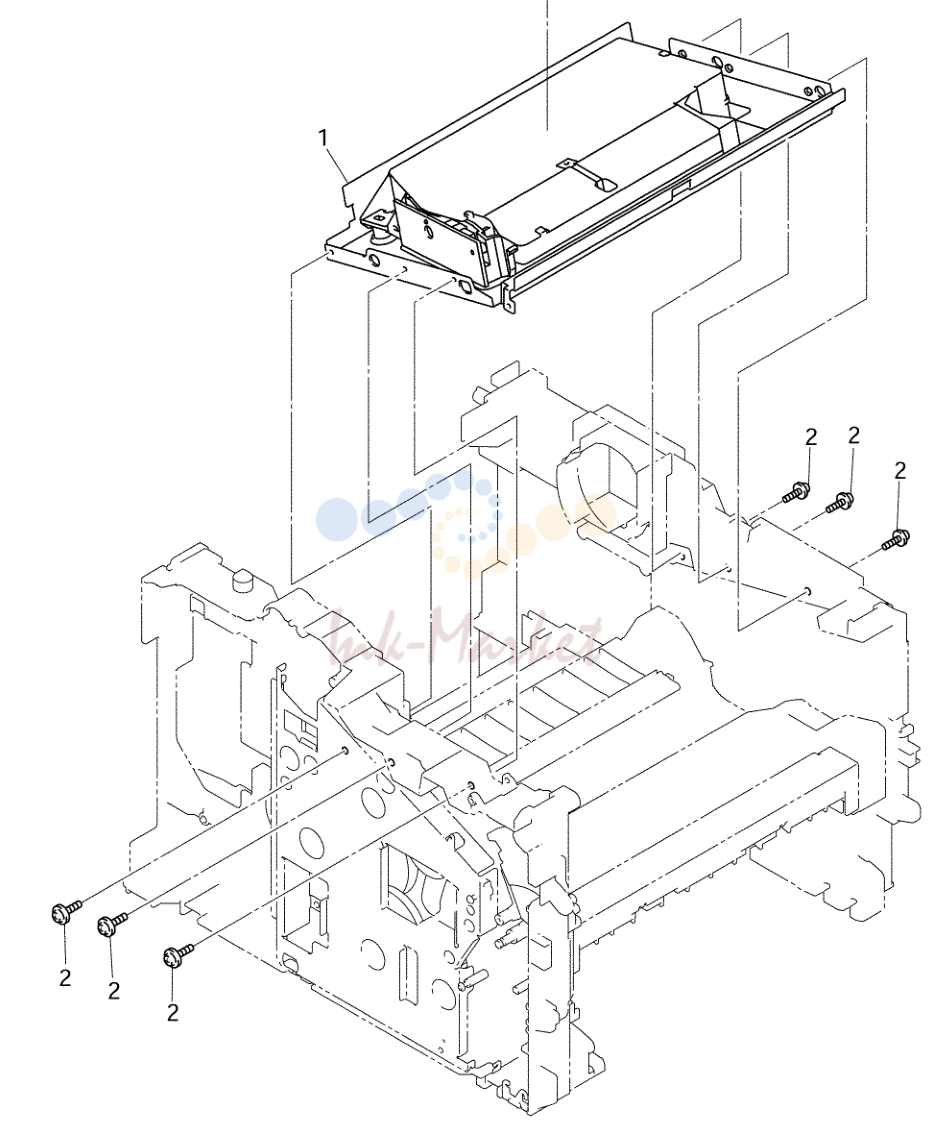

лазер-узел

лазер-узел

№АртикулНаименование
1LU0706001 запросить цену →лазер-узел (SP)
2087320815 запросить цену →саморез, CUP S M3X8
3LJ0908001 запросить цену →LASER CAUTION LABEL

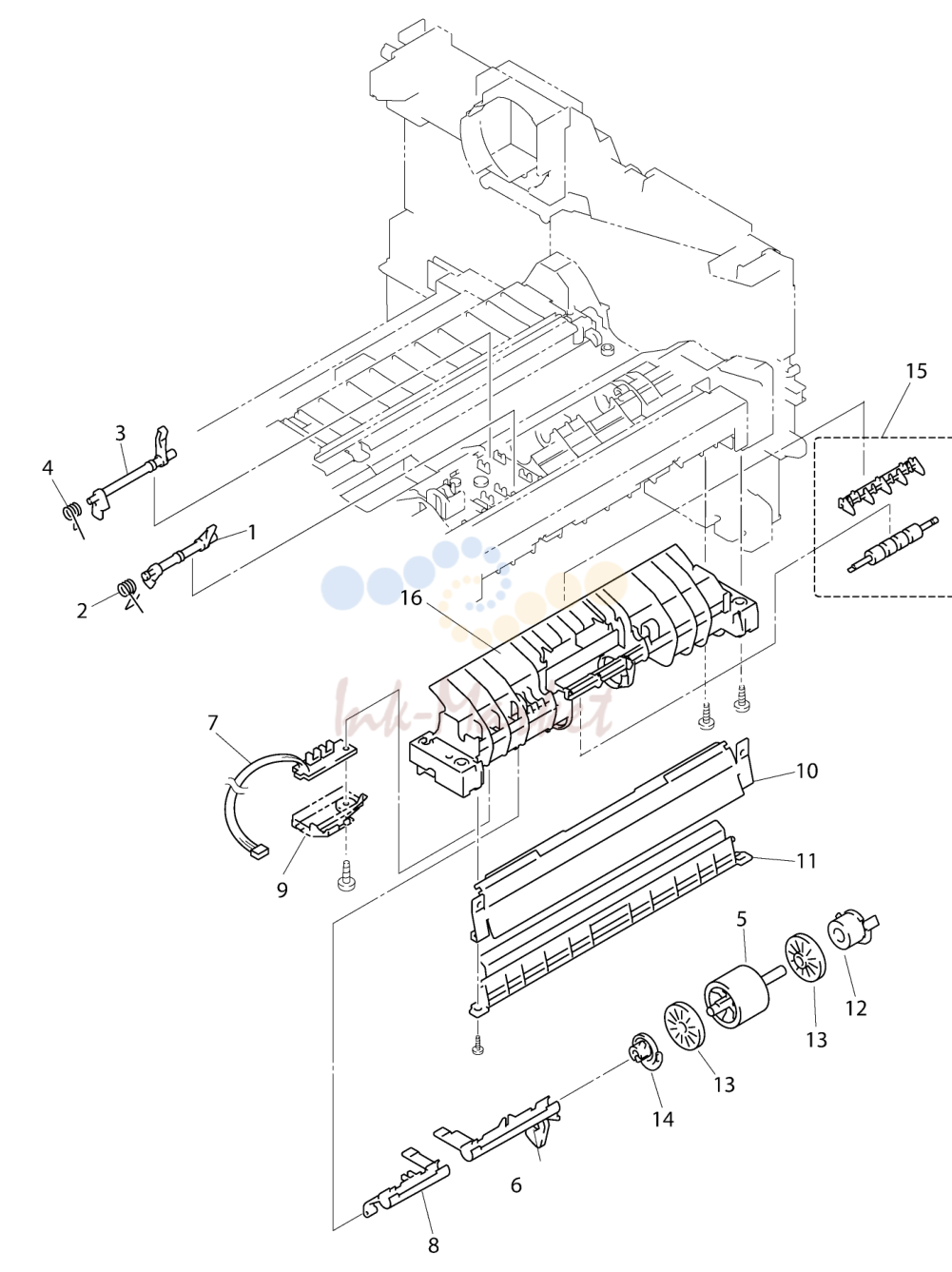

PAPER FEEDER

PAPER FEEDER

№АртикулНаименование
1LJ7322001 запросить цену →REGIST передний ACTUATOR
2LM2590001 запросить цену →REGIST передний ACTUATOR пружина
3LJ7324001 запросить цену →REGIST задний ACTUATOR
4LJ7325001 запросить цену →REGIST задний ACTUATOR пружина
5LJ7703001 под заказPAPER PICK-UP ролик в сборе
6LM2601001 запросить цену →PE ACTUATOR
7LJ9235001 запросить цену →кассета датчик плата в сборе
8LJ5155001 запросить цену →CA ACTUATOR
9LJ5211001 запросить цену →PE датчик крышка
10LM2033001 запросить цену →передний CHUTE направляющая в сборе
11LM2032001 запросить цену →передний TRAY CHUTE в сборе
12LJ5021001 запросить цену →втулка R
13LJ7730001 запросить цену →ролик COLLAR
14LJ5020001 запросить цену →втулка L
15LU0508001 ✓ в наличииролик 6 направляющая/ ролик (SP) CHG
16LJ7342001 запросить цену →передний CHUTE, DCP8040, MFC8440
16LM2558001 запросить цену →передний CHUTE, DCP8045D

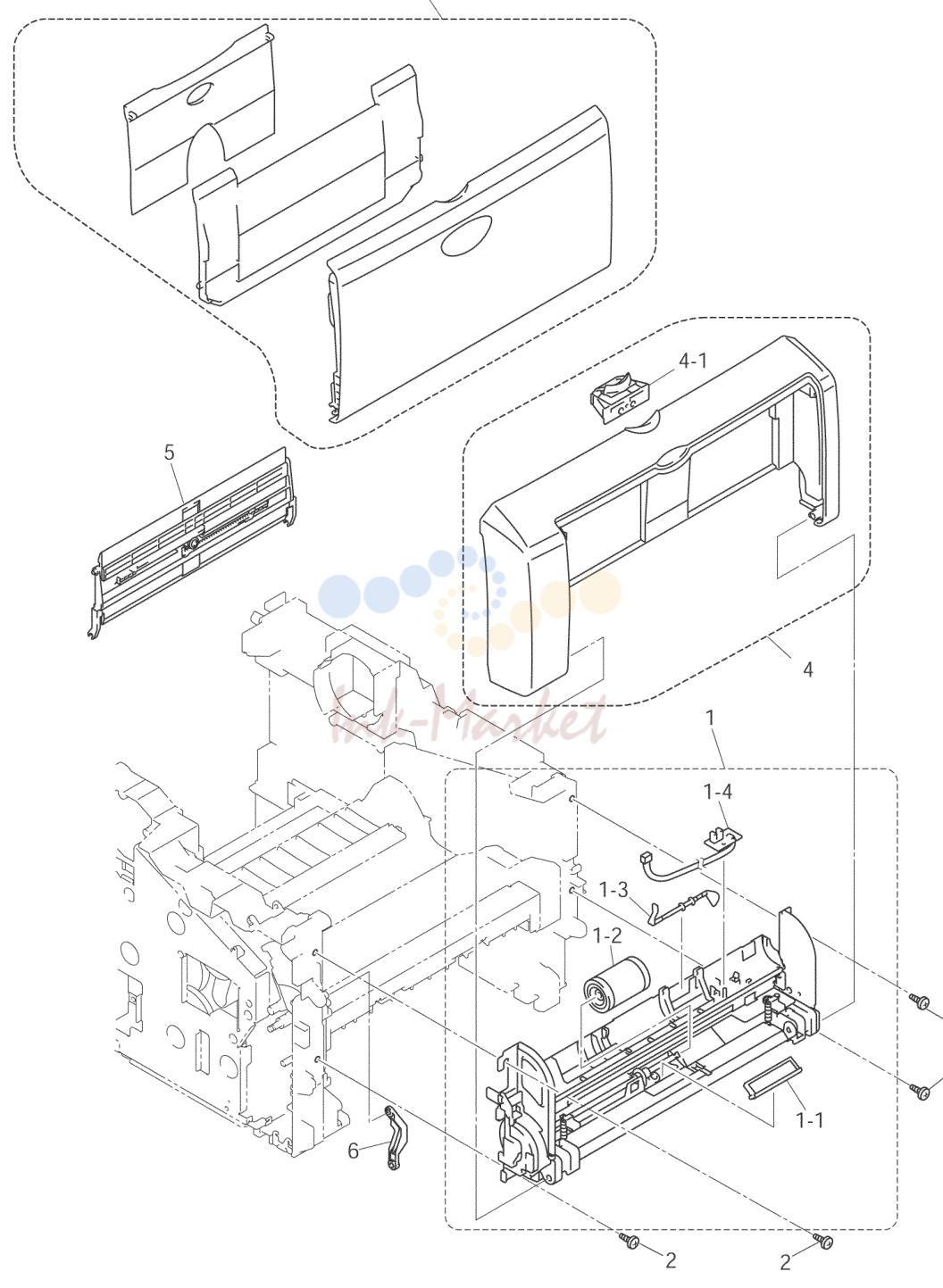

MP узел

MP узел

№АртикулНаименование
1LJ7551001 запросить цену →MP узел в сборе
1-1LJ7555001 ✓ в наличииотделения пластина в сборе
1-2LM2050001 ✓ в наличииPAPER PICK-UP ролик в сборе (SP)
1-3LJ7571001 запросить цену →MP-PE ACTUATOR
1-4LJ9222001 запросить цену →MP-PE датчик плата в сборе
2085411216 запросить цену →саморез, BIND B M4X12
3LJ7587001 запросить цену →MP TRAY в сборе
4LM2313001 запросить цену →MP передний крышка в сборе
4-1LJ7800001 запросить цену →MP крышка RELEASE BUTTON, add
5LJ7589001 запросить цену →MP PAPER направляющая в сборе
6LJ7600001 запросить цену →DRIVE RELEASE LINK MP, ADD

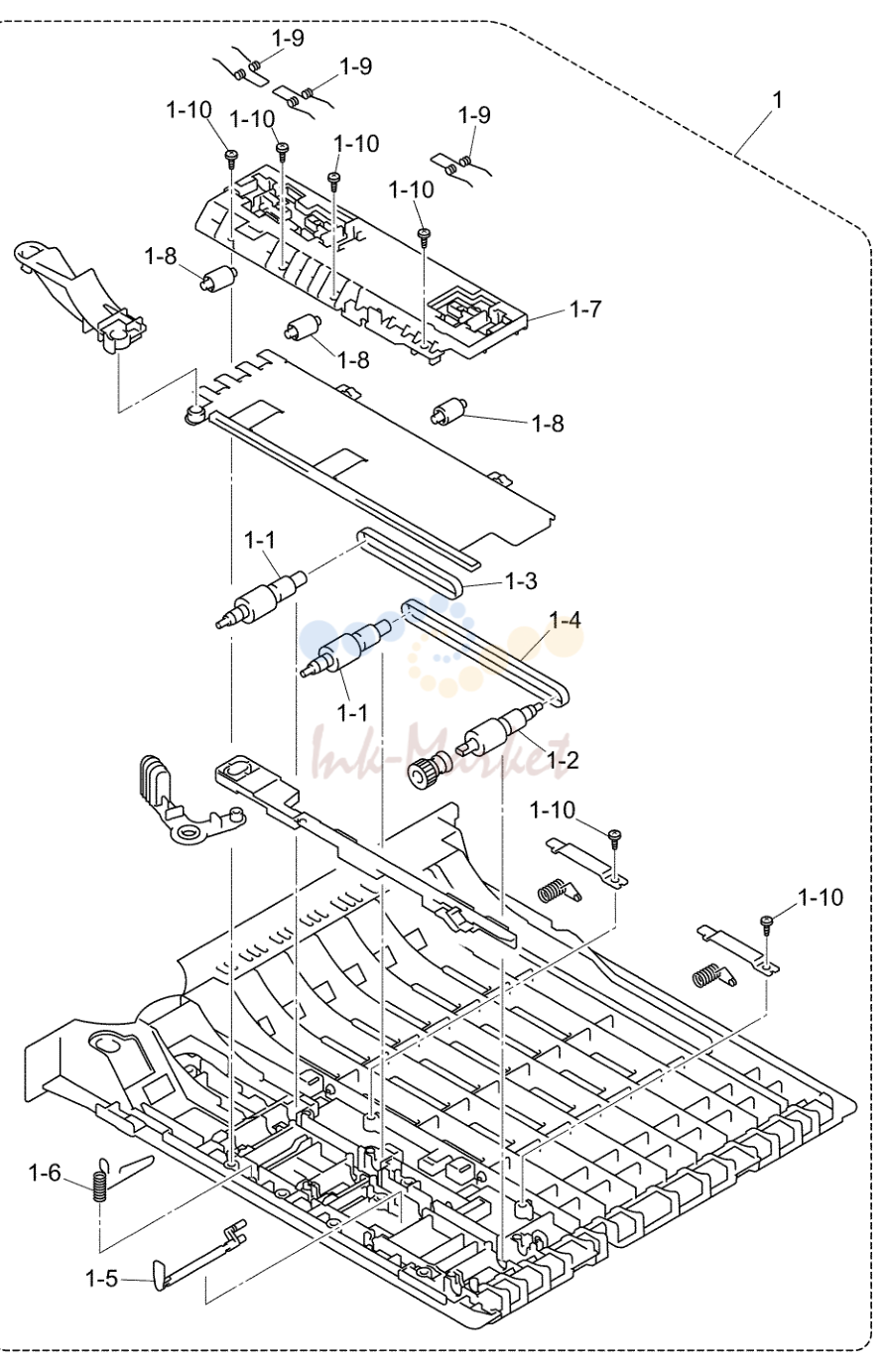

DUPLEX

DUPLEX

№АртикулНаименование
1LJ7661001 запросить цену →DX FEED в сборе
1-1LJ7663001 запросить цену →SIDE REGIST ролик
1-2LJ7664001 запросить цену →DX FEED ролик
1-3LJ5015001 запросить цену →T-ремень (S), DCP8045D/MFC8640D/MFC8840D/MFC8840DN
1-4LJ5240001 запросить цену →T-ремень (L), DCP8045D/MFC8640D/MFC8840D/MFC8840DN
1-5LJ5248001 запросить цену →направляющая ACTUATOR
1-6LJ7669001 запросить цену →GROUND WIRE
1-7LJ7670001 запросить цену →DX ролик держатель
1-8LJ7671001 запросить цену →PRESSURE ролик
1-9LJ7672001 запросить цену →PRESSURE ролик пружина
1-10085310816 запросить цену →саморез, BIND B M3X8

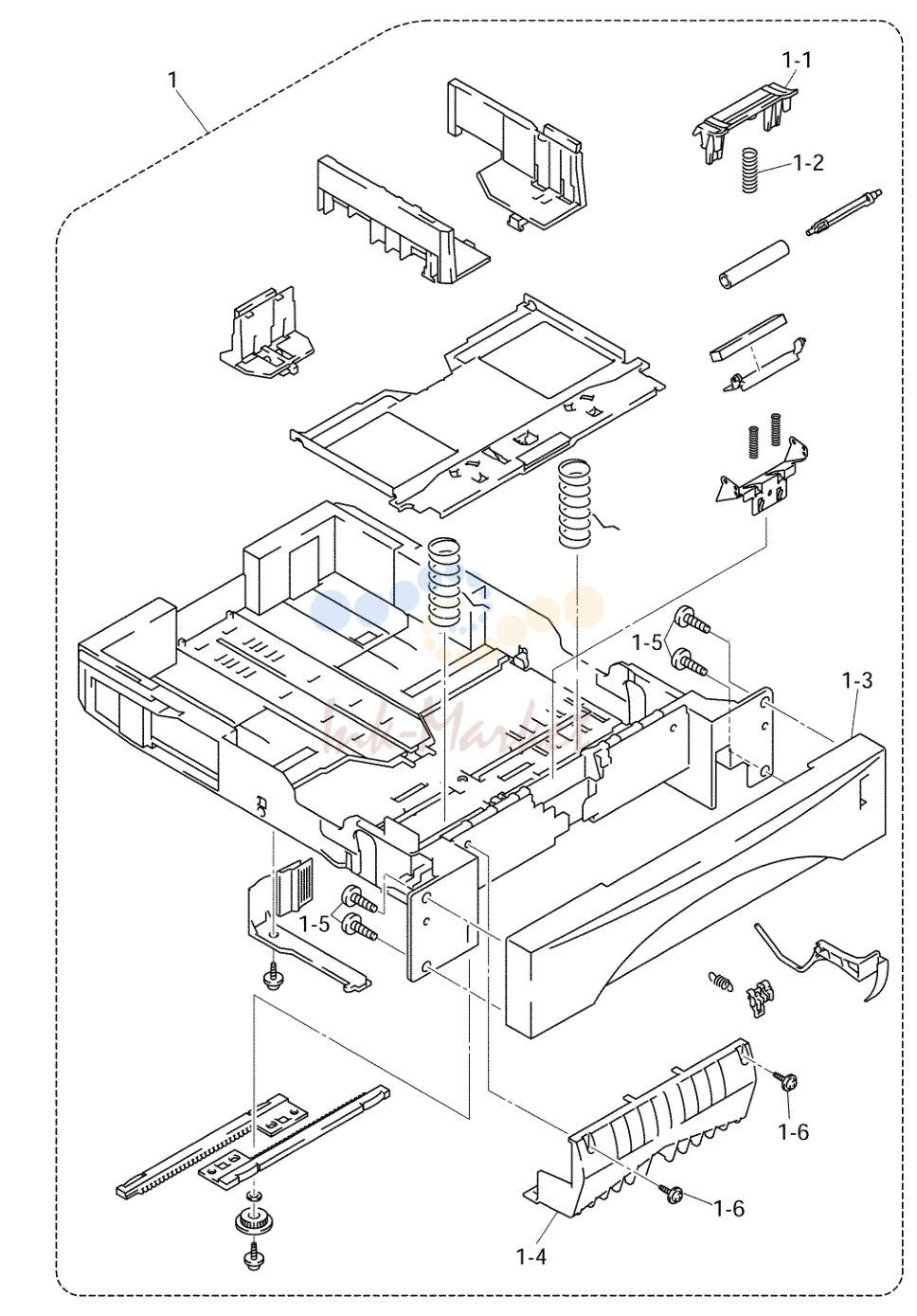

лоток бумаги

лоток бумаги

№АртикулНаименование
1LJ7607001 запросить цену →лоток бумаги в сборе
1-1LJ7307001 запросить цену →PAD держатель
1-2LJ5923001 запросить цену →отделения PAD пружина
1-3LJ7608001 запросить цену →лоток бумаги передний крышка
1-4LJ7616001 запросить цену →лоток бумаги крышка
1-5085411216 запросить цену →саморез, BIND B M4X12
1-6087311016 запросить цену →саморез, CUP B M3X10

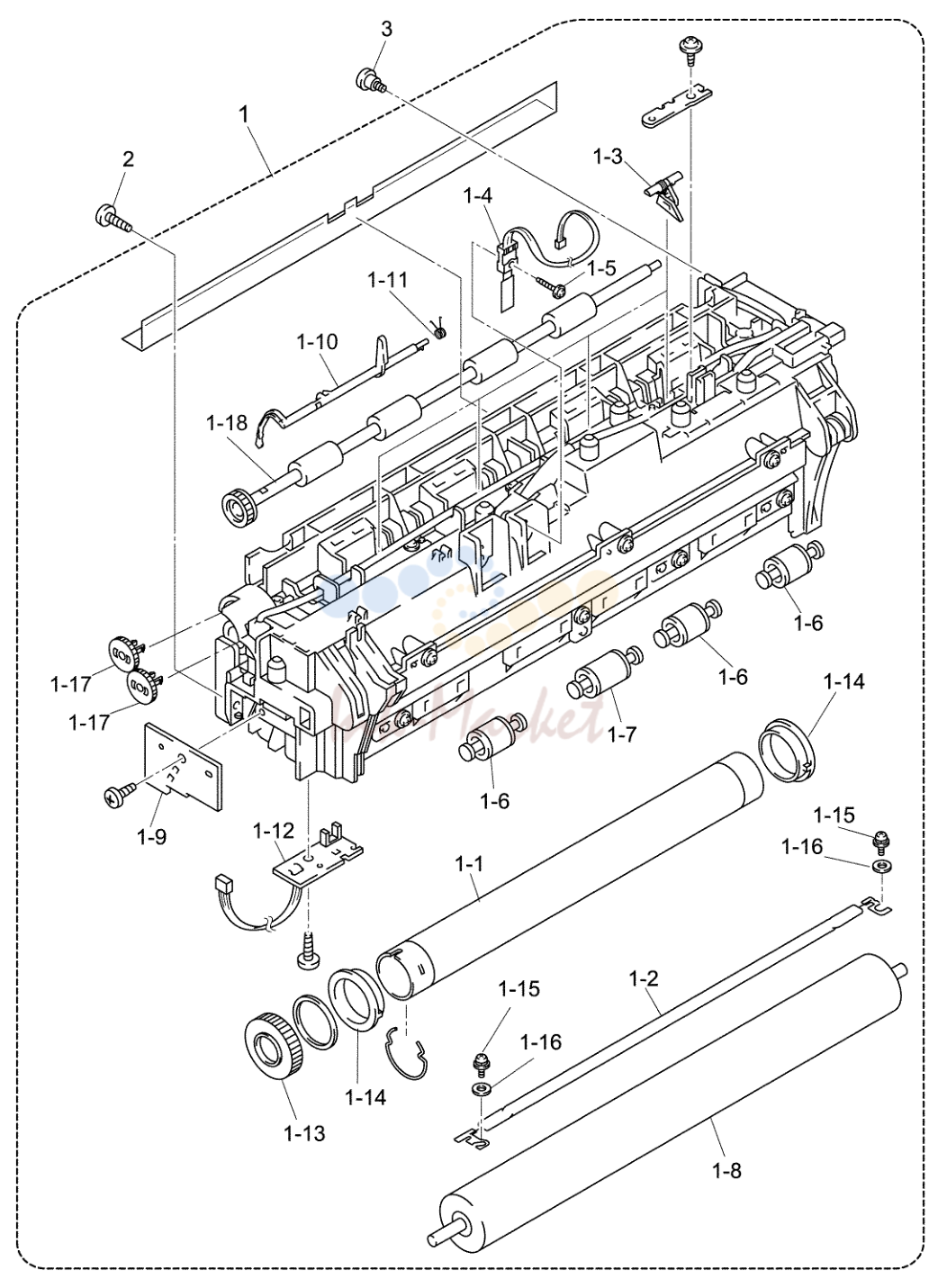

узел закрепления (печь)

узел закрепления (печь)

№АртикулНаименование
1LM2579001 запросить цену →узел закрепления (печь), 115V (SP)
1-1LM2706001 ✓ в наличиивал нагрева 25
1-2LJ7417001 запросить цену →галогенная лампа, 115V
1-3LJ7877001 ✓ в наличииSEPARATE CLAW в сборе
1-4LJ7419001 запросить цену →термистор в сборе
1-5087311215 запросить цену →саморез, CUP B M3X12
1-6LJ7428001 ✓ в наличииCLEANER прижимной ролик в сборе S
1-7LJ7432001 под заказCLEANER прижимной ролик в сборе L
1-8LM2477001 запросить цену →PRESSURE ролик 25
1-9LJ9174001 запросить цену →термистор RELAY плата в сборе
1-10LJ5289001 запросить цену →PAPER EJECT ACTUATOR
1-11LJ5066001 запросить цену →EJECT ACTUATOR пружина
1-12LJ9176001 запросить цену →EJECT датчик плата в сборе
1-13LJ7416001 ✓ в наличииHR шестерня 34
1-14LJ7414001 под заказHR подшипник 25
1-15LM2254001 запросить цену →винт, PAN (S/P шайба) M26X8
1-16LM2255001 запросить цену →шайба, PLAIN 26
1-17LM2047001 ✓ в наличииIDLE шестерня 13
1-18LJ4118001 запросить цену →EJECT ролик в сборе
2085411216 запросить цену →саморез, BIND B M4X12
3LJ4740001 запросить цену →SHOULDER винт

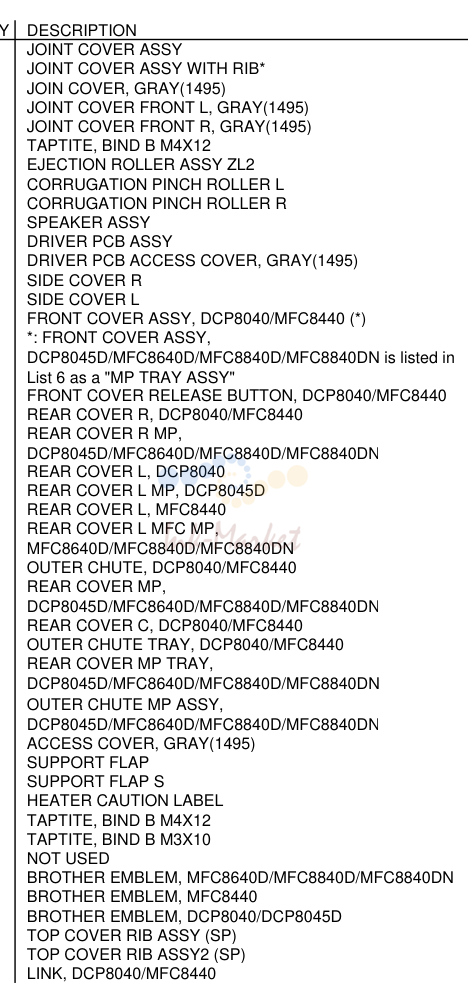

COVERS

COVERS

№АртикулНаименование
1LF2126001 запросить цену →JOINT крышка в сборе
1LP2318001 запросить цену →JOINT крышка в сборе WITH RIB* add
1-1LE8599001 запросить цену →JOIN крышка, GRAY(1495)
1-2LE8600001 запросить цену →JOINT крышка передний L, GRAY(1495)
1-3LE8601001 запросить цену →JOINT крышка передний R, GRAY(1495)
1-4085411216 запросить цену →саморез, BIND B M4X12
1-5LJ7445001 ✓ в наличииEJECTION ролик в сборе ZL2 ADD
1-6LJ7912001 запросить цену →CORRUGATION прижимной ролик L ADD
1-7LJ7911001 запросить цену →CORRUGATION прижимной ролик R ADD
2LG2630001 запросить цену →SPEAKER в сборе
3LG4377001 ✓ в наличииDRIVER плата в сборе
4LE8603001 запросить цену →DRIVER плата ACCESS крышка, GRAY(1495)
5LJ7453001 запросить цену →SIDE крышка R
6LM2448001 запросить цену →SIDE крышка L
7LM2724001 запросить цену →передний крышка в сборе, DCP8040/MFC8440 (*)
7-1LJ7463001 ✓ в наличиипередний крышка RELEASE BUTTON, DCP8040/MFC8440 add
8LJ7465001 запросить цену →задний крышка R, DCP8040/MFC8440
8LJ7617001 запросить цену →задний крышка R MP
9LJ7466001 запросить цену →задний крышка L, DCP8040
9LJ7618001 запросить цену →задний крышка L MP, DCP8045D
9LE8767001 запросить цену →задний крышка L, MFC8440
9LE8604001 запросить цену →задний крышка L MFC MP
10LJ7469001 запросить цену →OUTER CHUTE, DCP8040/MFC8440
11LJ7610001 запросить цену →задний крышка MP
12LJ7467001 запросить цену →задний крышка C, DCP8040/MFC8440
13LJ7470001 запросить цену →OUTER CHUTE TRAY, DCP8040/MFC8440
14LJ7613001 запросить цену →задний крышка MP TRAY
15LJ7699001 запросить цену →OUTER CHUTE MP в сборе
16LF2455001 запросить цену →ACCESS крышка, GRAY(1495)
17LJ7895001 запросить цену →SUPPORT FLAP
18LJ7896001 запросить цену →SUPPORT FLAP S
19LJ7353001 запросить цену →HEATER CAUTION LABEL
20085411216 запросить цену →саморез, BIND B M4X12
21087311016 запросить цену →саморез, BIND B M3X10
23LE8812001 запросить цену →BROTHER EMBLEM, MFC8640D/MFC8840D/MFC8840DN add
23LE8890001 запросить цену →BROTHER EMBLEM, MFC8440 add
23LE8891001 запросить цену →BROTHER EMBLEM, DCP8040/DCP8045D add
24LM2978001 запросить цену →TOP крышка RIB в сборе (SP) add
25LM6340001 запросить цену →TOP крышка RIB ASSY2 (SP) add
26LJ7468001 запросить цену →LINK, DCP8040/MFC8440 add

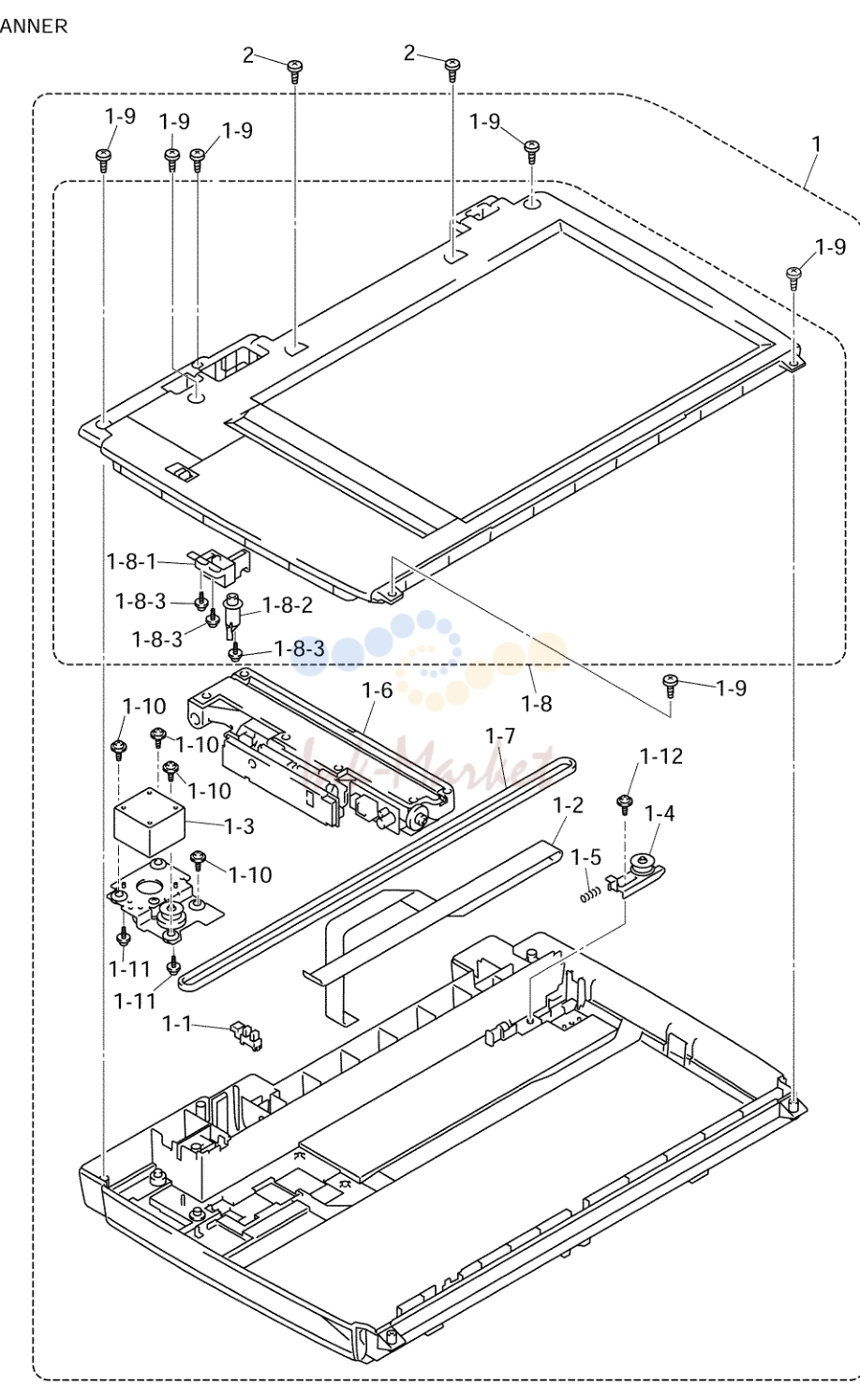

SCANNER

SCANNER

№АртикулНаименование
1LF2923001 запросить цену →SCANNER узел
1-1LG2239001 запросить цену →PHOTO INTERRUPTER
1-2LE8618001 запросить цену →FFC шлейф в сборе
1-3LE8632001 запросить цену →SCANNING мотор FB
1-4LE8634001 запросить цену →PULLEY в сборе
1-5LE8640001 запросить цену →PULLEY пружина
1-6LF2037001 запросить цену →CCD MODULE(SP)
1-7LE8642001 запросить цену →ремень
1-8LE8646001 запросить цену →TOP крышка в сборе
LF2004001 запросить цену →LOCK рычаг в сборе
LE8649001 запросить цену →LOCK рычаг B
UF5034001 запросить цену →саморез, B 3X6
1-9087411216 запросить цену →саморез, CUP B M4X12
1-10LE2861001 запросить цену →саморез, PAN B M3X8
1-12UF5034001 запросить цену →саморез, B 3X6
2087412016 запросить цену →саморез, CUP B M4X20

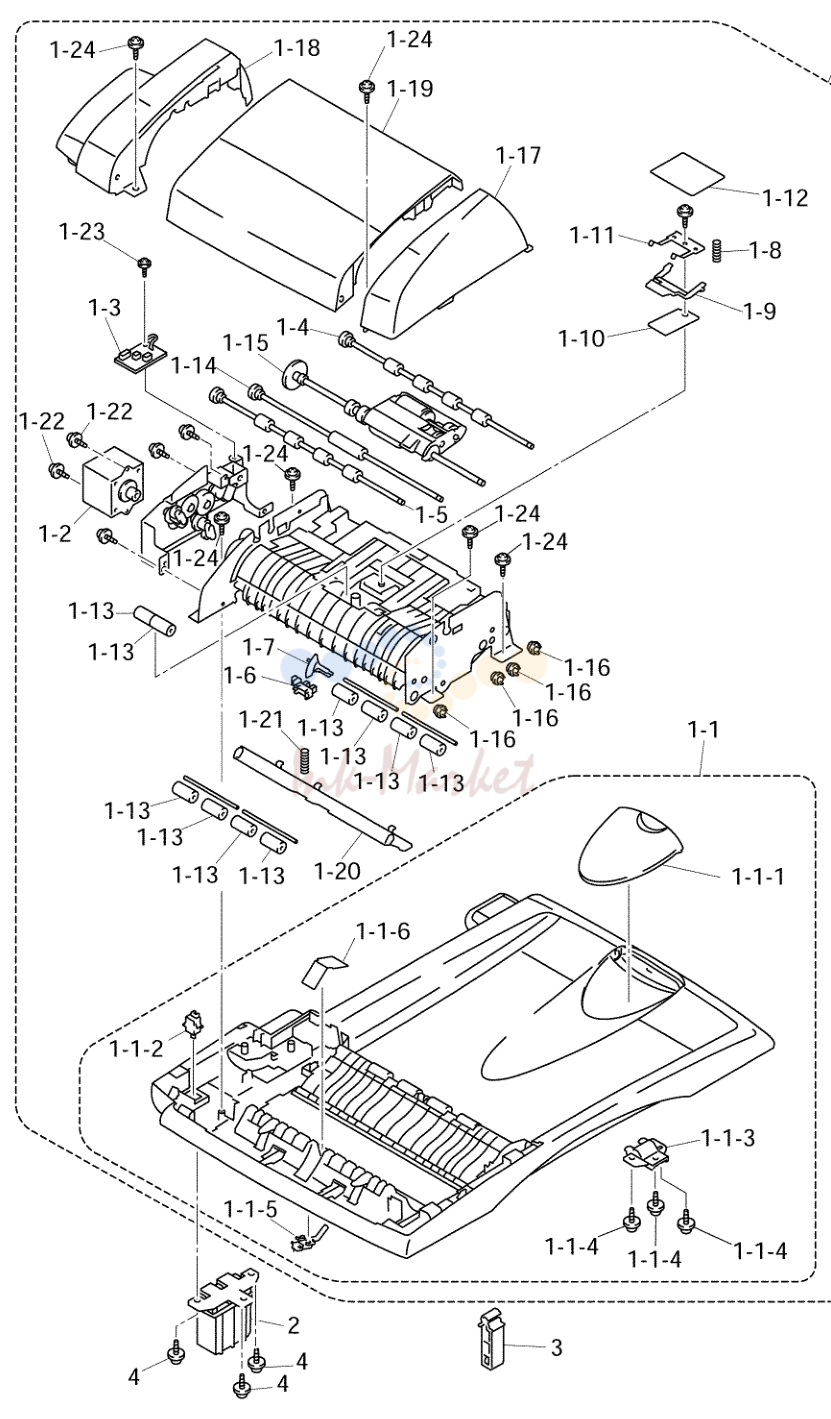

ADF

ADF

№АртикулНаименование
1LP2422003 запросить цену →ADF узел (SP)
1LP2422001 запросить цену →ADF узел (SP), MFC8640D
1-1LE8660001 запросить цену →DOCUMENT крышка LGL SUB в сборе
LE8663001 запросить цену →DOCUMENT EJECTION TRAY
LG3218001 запросить цену →DOCUMENT крышка датчик
LE6245001 запросить цену →HINGE ARM R
087311016 запросить цену →саморез, CUP B M3X10
LG4567001 запросить цену →DOCUMENT задний датчик add
LE8998001 запросить цену →задний датчик плёнка add
1-2LE8688001 запросить цену →ADF мотор
1-3LG4376001 запросить цену →ADF RELAY плата в сборе
1-4LE8704001 запросить цену →LF ROLLER2 в сборе
1-5LE8711001 запросить цену →EJECTION ролик в сборе
1-6LG2239001 запросить цену →PHOTO INTERRUPTER
1-7LE8828001 запросить цену →передний датчик ACTUATOR в сборе
1-8LE2011001 запросить цену →COMPRESSION пружина
1-9LE2551001 запросить цену →RUBBER держатель
1-10UU2055001 запросить цену →отделения RUBBER
1-11LE1513001 запросить цену →пружина пластина ADF передний A в сборе
1-12LE2470001 ✓ в наличииADF плёнка
1-13UF9009001 под заказPRESSER ролик
1-14LE8722001 запросить цену →LF ROLLER1 в сборе
1-15LE2919001 запросить цену →PF ролик держатель в сборе
1-16UU1290001 запросить цену →CONDUCTIVE втулка
1-17LE8727003 запросить цену →SIDE крышка F, GRAY(1623)
1-18LE8728003 запросить цену →SIDE крышка R, GRAY(1623)
1-19LE8729003 запросить цену →ADF крышка, GRAY(1623)
1-20LE8834001 запросить цену →DOCUMENT HOLD в сборе
1-21LF2026001 запросить цену →DOCUMENT HOLD пружина
1-23087320616 запросить цену →саморез, CUP S M3X6
1-24087311016 запросить цену →саморез, CUP B M3X10
2LP2403001 ✓ в наличииHINGE в сборе L chg
3LS7497001 под заказHINGE BASE R CHG
4087311016 запросить цену →саморез, CUP B M3X10

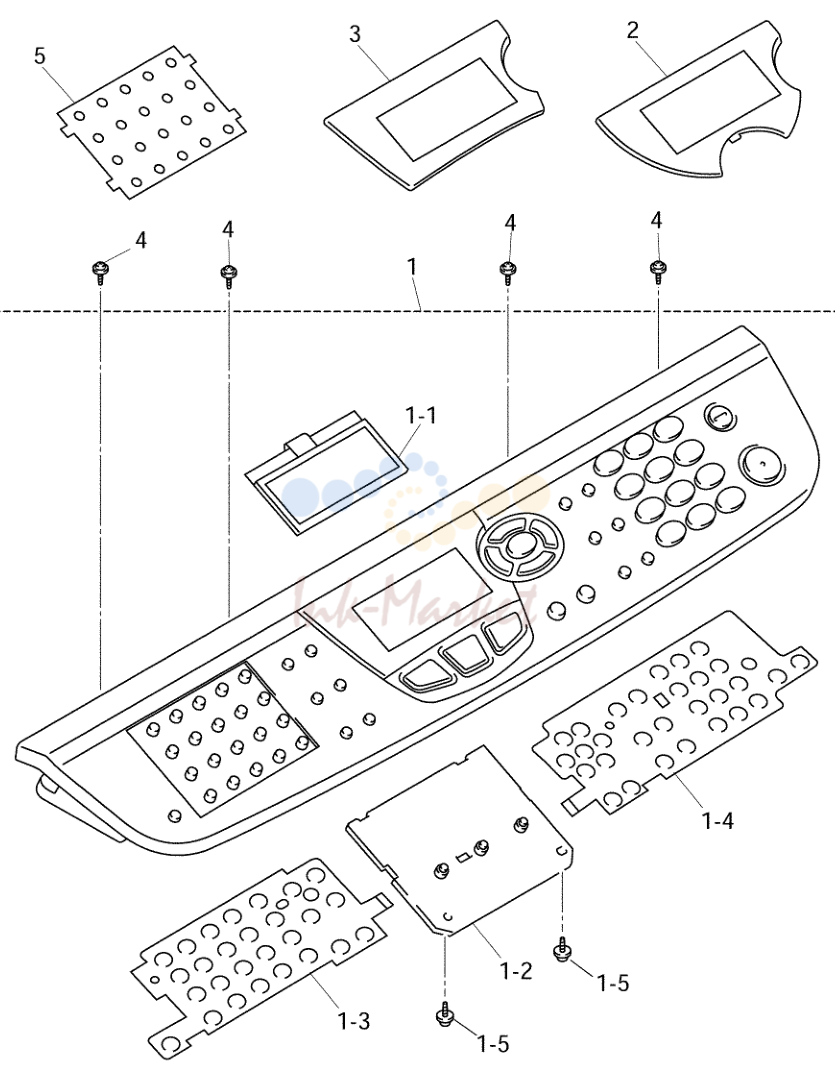

PANEL

PANEL

№АртикулНаименование
1LF2683001 запросить цену →PANEL узел, DCP8040
1LF2686001 запросить цену →PANEL узел, DCP8045D
1LE8732001 запросить цену →PANEL узел, MFC8440
1LE8846001 запросить цену →PANEL узел, MFC8640D/MFC8840D/MFC8840DN FOR
1LE8939001 запросить цену →PANEL узел, MFC8840D FOR BRA
1-1LG4383001 запросить цену →LCD
1-2LG4411001 запросить цену →PANEL плата в сборе, DCP8040/DCP8045D
1-2LG4384001 запросить цену →PANEL плата в сборе
1-3LG4393001 запросить цену →FPC KEY ONE TOUCH
1-4LG4392001 запросить цену →FPC KEY COPY
1-5087310815 запросить цену →саморез, CUP B M3X8
2LE8771001 запросить цену →LCD SHEET, DCP8040/DCP8045D
3LF2681001 запросить цену →LCD SHEET, MFC8440
3LF9432001 запросить цену →LCD SHEET, MFC8640D ADD
3LF2688001 запросить цену →LCD SHEET, MFC8840D/MFC8840DN
4087411215 запросить цену →саморез, CUP B M4X12
5LE8752001 запросить цену →ADDRESS LABEL

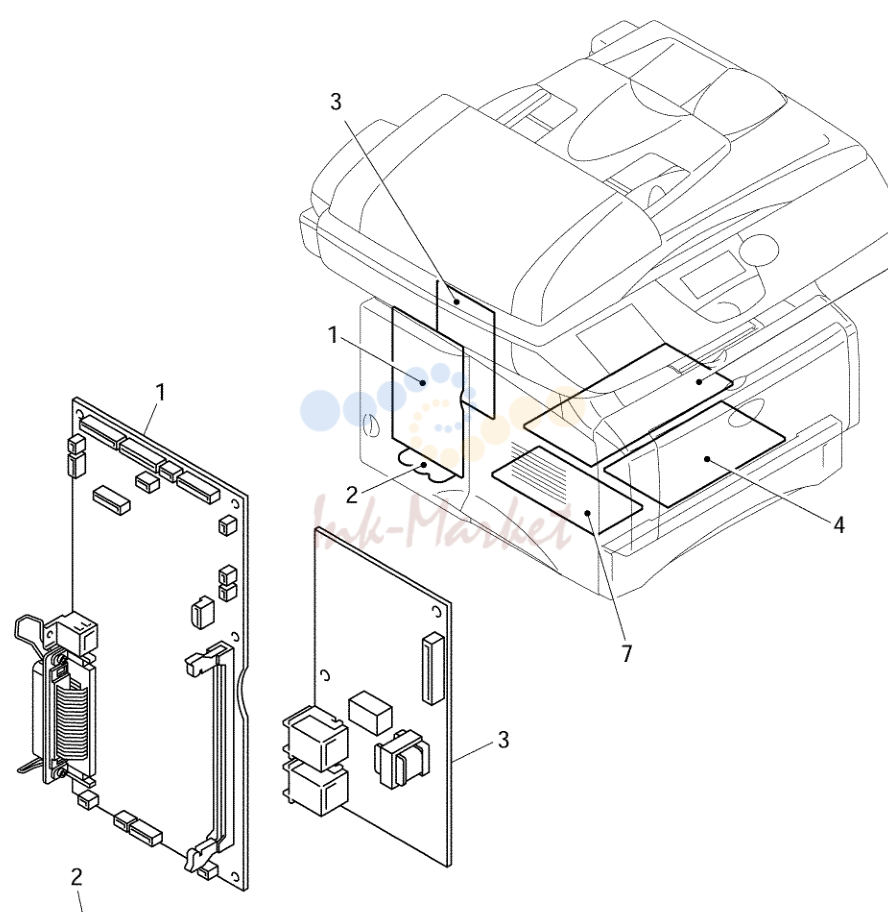

плата

плата

№АртикулНаименование
1LG5374001 запросить цену →MAIN плата в сборе, DCP8040/DCP8045D
1LG5378001 запросить цену →MAIN плата в сборе
2LG4823001 ✓ в наличииBATTERY, MFC8440/MFC8640D/MFC8840D/MFC8840DN
3LG4396002 запросить цену →NCU плата в сборе
3LG4396001 запросить цену →NCU плата в сборе, MFC8440/MFC8840D/MFC8840DN FOR B53K664
3LG4520040 запросить цену →NCU плата в сборе, MFC8840D FOR BRA
4LG5329001 запросить цену →LOW-VOLTAGE PS плата узел 115V FOR US/CAN DEL
4LG5526001 запросить цену →LOW-VOLTAGE PS плата узел 115V FOR BRA DEL
4LG6408001 запросить цену →LOW-VOLTAGE PS плата узел 115V ADD
5085411216 запросить цену →саморез, BIND B M4X12
6LG4401001 запросить цену →HIGH-VOLTAGE PS плата в сборе
7LG4404001 запросить цену →ENGINE плата в сборе, DCP8040/MFC8440
7LJ9274001 запросить цену →ENGINE плата в сборе

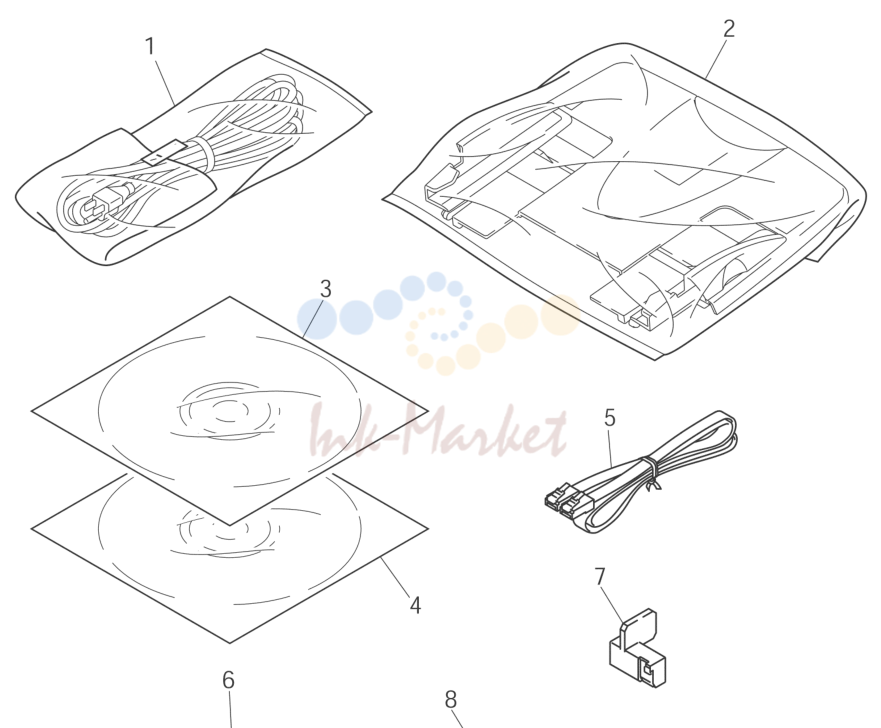

ACCESSORIES

ACCESSORIES

№АртикулНаименование
1LG4400001 запросить цену →AC CORD BAG в сборе FOR US/CAN
1LG4715001 запросить цену →AC CORD BAG в сборе FOR BRA
2LE8833003 запросить цену →DOCUMENT TRAY BAG в сборе
2LE8833001 ✓ в наличииDOCUMENT TRAY BAG в сборе, MFC8640D, GRAY(1495) ADD
3LF6284001 запросить цену →CD-ROM в сборе, DCP8040/DCP8045D FOR US/CAN chg
3LF6657001 запросить цену →CD-ROM в сборе, MFC8440/MFC8840D/MFC8840DN FOR chg
3LF9433001 запросить цену →CD-ROM в сборе, MFC8640D <Windows> <Macintosh> ADD
3LF6288001 запросить цену →CD-ROM в сборе, MFC8840D FOR BRA <Windows> chg
4LF6655001 запросить цену →CD-ROM в сборе FOR US/CAN <Macintosh> chg
4LF6299001 запросить цену →CD-ROM в сборе FOR BRA <Macintosh> chg
5LG3077001 запросить цену →TELEPHONE LINE CORD
6LJ7920001 под заказPAPER FEEDING KIT
6-1LJ7703001 под заказPAPER PICK-UP ролик в сборе
6-2LJ7307001 запросить цену →PAD держатель
7LM2102001 запросить цену →FU лампа ASSEMBLY JIG в сборе

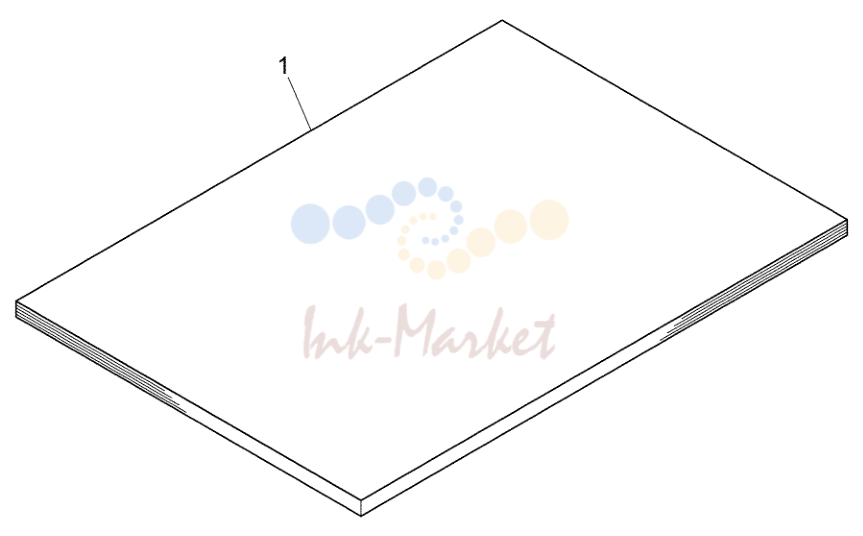

PRINTED MATERIALS

PRINTED MATERIALS

№АртикулНаименование
1LF6304001 запросить цену →USER'S направляющая, DCP8040/DCP8045D FOR US/CAN chg
1LF6306001 запросить цену →USER'S направляющая, MFC8440/MFC8840D/MFC8840DN FOR DEL
1LF9435001 запросить цену →USER'S направляющая, add
1LF6307001 запросить цену →USER'S направляющая, DCP8040 FOR CAN <FRENCH> chg
1LF6305001 запросить цену →USER'S направляющая, MFC8440/MFC8840D/MFC8840DN FOR chg

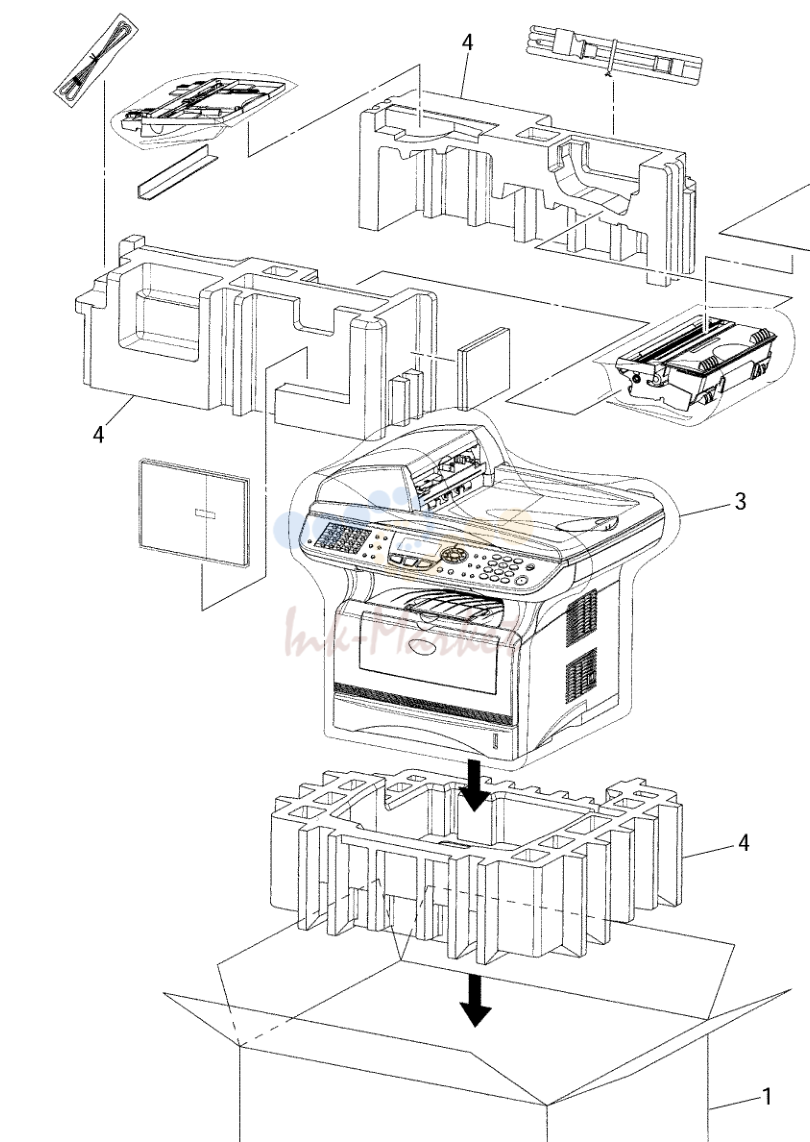

PACKING MATERIALS

PACKING MATERIALS

№АртикулНаименование
1LF6341001 запросить цену →CARTON, BROTHER, DCP8040
1LF6342001 запросить цену →CARTON, BROTHER, DCP8045D
1LF6343001 запросить цену →CARTON, BROTHER, MFC8440
1LF9436001 запросить цену →CARTON, BROTHER, MFC8640D
1LF6345001 запросить цену →CARTON, BROTHER, MFC8840D
1LF6347001 запросить цену →CARTON, BROTHER, MFC8840DN chg
2LF6354001 запросить цену →QUICK SETUP направляющая, DCP8040/DCP8045D <ENGLISH> chg
2LF6355001 запросить цену →QUICK SETUP направляющая, MFC8440/MFC8840D/MFC8840DN chg
2LF9439001 запросить цену →QUICK SETUP направляющая, MFC8640D <ENGLISH> ADD
2LF6356001 запросить цену →QUICK SETUP направляющая, DCP8040 FOR CAN <FRENCH> chg
2LF6357001 запросить цену →QUICK SETUP направляющая, MFC8440/MFC8840D/MFC8840DN chg
3UE1688001 запросить цену →PE BAG 1000X1000H
4LE8762001 запросить цену →POLYSTYRENE FORM PAD в сборе, DCP8040/MFC8440
4LE8757001 запросить цену →POLYSTYRENE FORM PAD в сборе
Источник: Инк-Маркет.ру.
