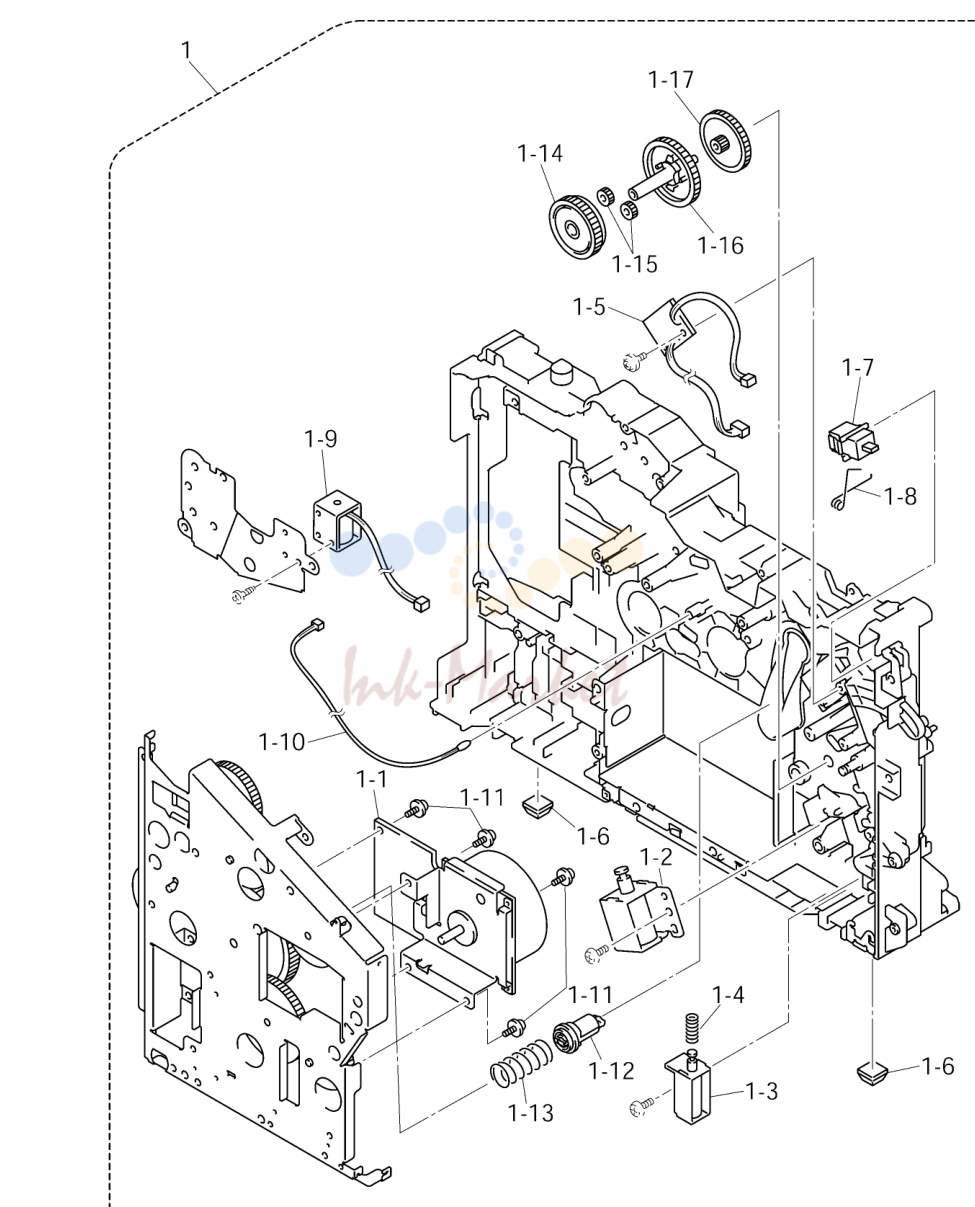

рама L

рама L

№АртикулНаименование
1LF2379001 запросить цену →основная рама L узел, DCP8020/MFC8420 CHG
1LF2380001 запросить цену →основная рама L узел, DCP8025D/MFC8820D CHG
1LE8726001 запросить цену →основная рама L узел, MFC8820DN
1-1LJ7381001 запросить цену →главный мотор в сборе
1-2LJ7386001 запросить цену →F/R соленоид в сборе
1-3LJ7391001 запросить цену →P/R соленоид в сборе
1-4LJ5014001 запросить цену →соленоид RELEASE пружина P/R
1-5LJ9166001 запросить цену →тонер LED плата узел в сборе
1-6LJ7403001 запросить цену →RUBBER FOOT
1-7LG3218001 запросить цену →DOCUMENT крышка датчик
1-8LJ7784001 запросить цену →датчик CLIP
1-9LJ7678001 запросить цену →REVERSING RELEASE соленоид
1-10LG4518001 запросить цену →термистор в сборе
1-11087320616 запросить цену →саморез, CUP S M3X6
1-12LJ7377001 запросить цену →DEVELOP JOINT add
1-13LJ7376001 запросить цену →JOINT пружина add
1-14UH3044000 запросить цену →шестерня, 40/54Y add
1-15UL6569000 запросить цену →шестерня 17 PLANETARY add
1-16UL8977001 запросить цену →шестерня 45 ARM F/R add
1-17LJ5056001 запросить цену →шестерня 20 CENTER F/R add

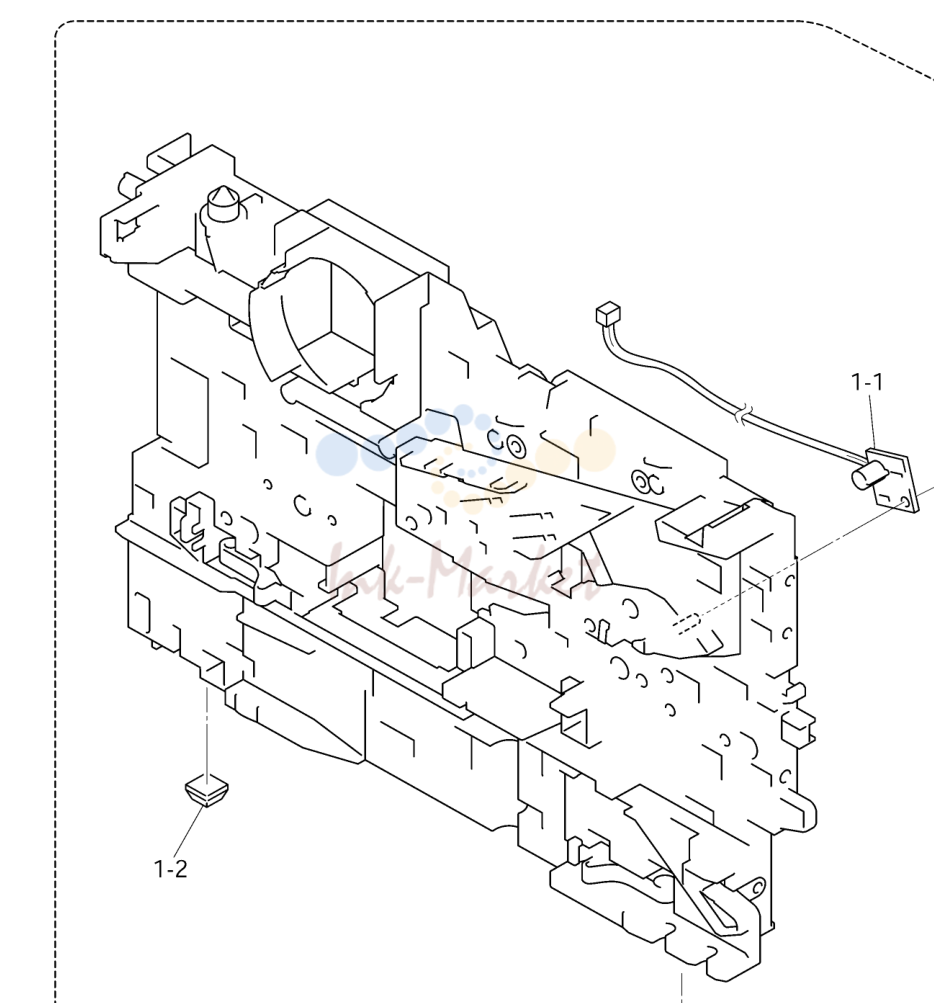

рама R

рама R

№АртикулНаименование
1LM2732001 запросить цену →основная рама R узел CHG
1-1LJ9612001 запросить цену →тонер датчик плата узел chg
1-2LJ7403001 запросить цену →RUBBER FOOT
1-3LM2731001 запросить цену →TE плёнка ADD

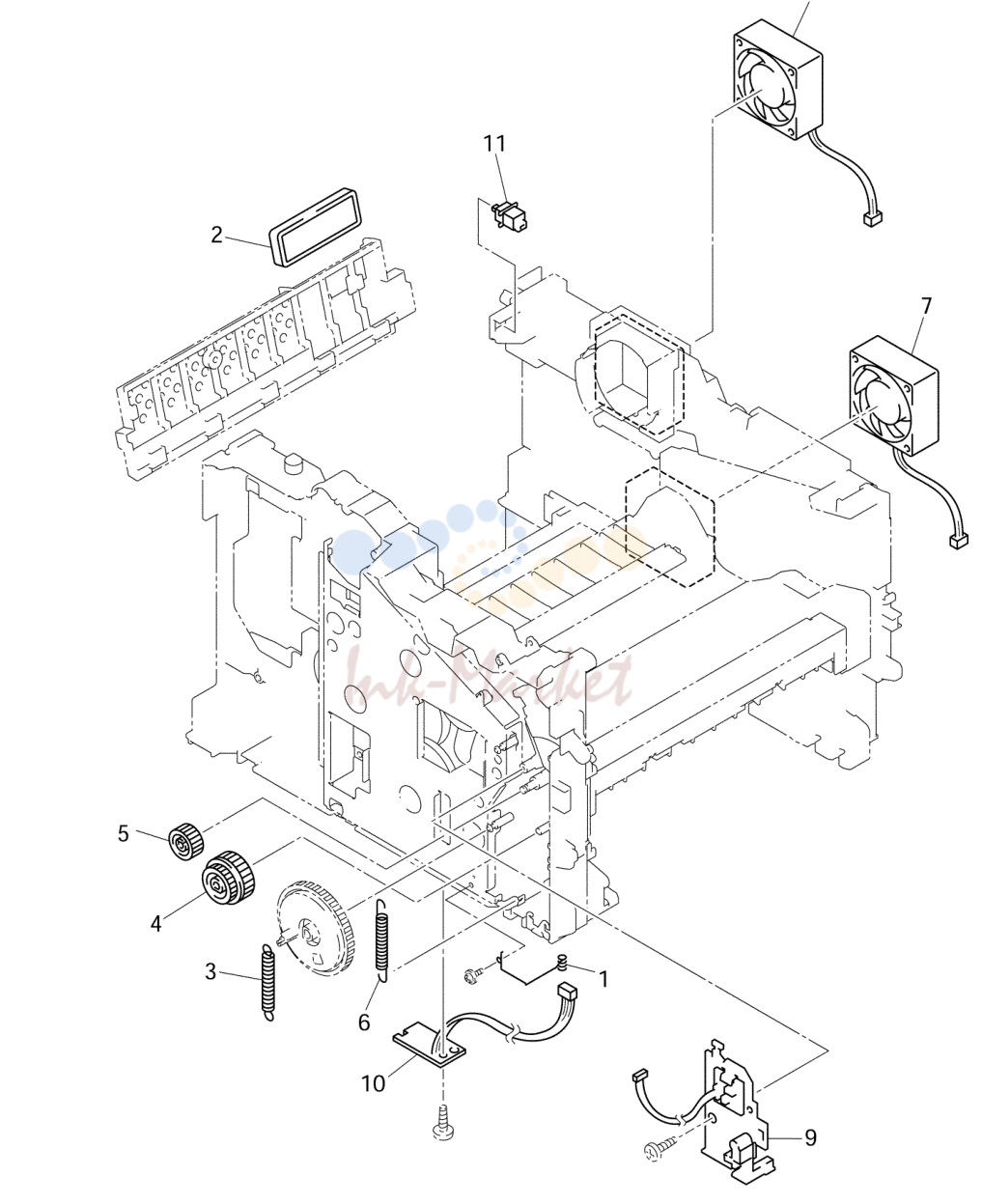

рама узел

рама узел

№АртикулНаименование
1LJ7490001 запросить цену →GROUND пружина
2LJ7492001 запросить цену →FILTER
3LJ7496001 запросить цену →пружина, EXTENSION P/R
4LJ7501001 запросить цену →MIDDLE ролик шестерня
5LJ7502001 запросить цену →IDLE шестерня 22
6LJ7504001 запросить цену →GROUND WIRE
7LJ7505001 запросить цену →вентилятор мотор 60 узел LV
8LJ7508001 запросить цену →вентилятор мотор 60 узел
10LJ9237001 запросить цену →DX-датчик плата в сборе
11LG3218001 запросить цену →DOCUMENT крышка датчик

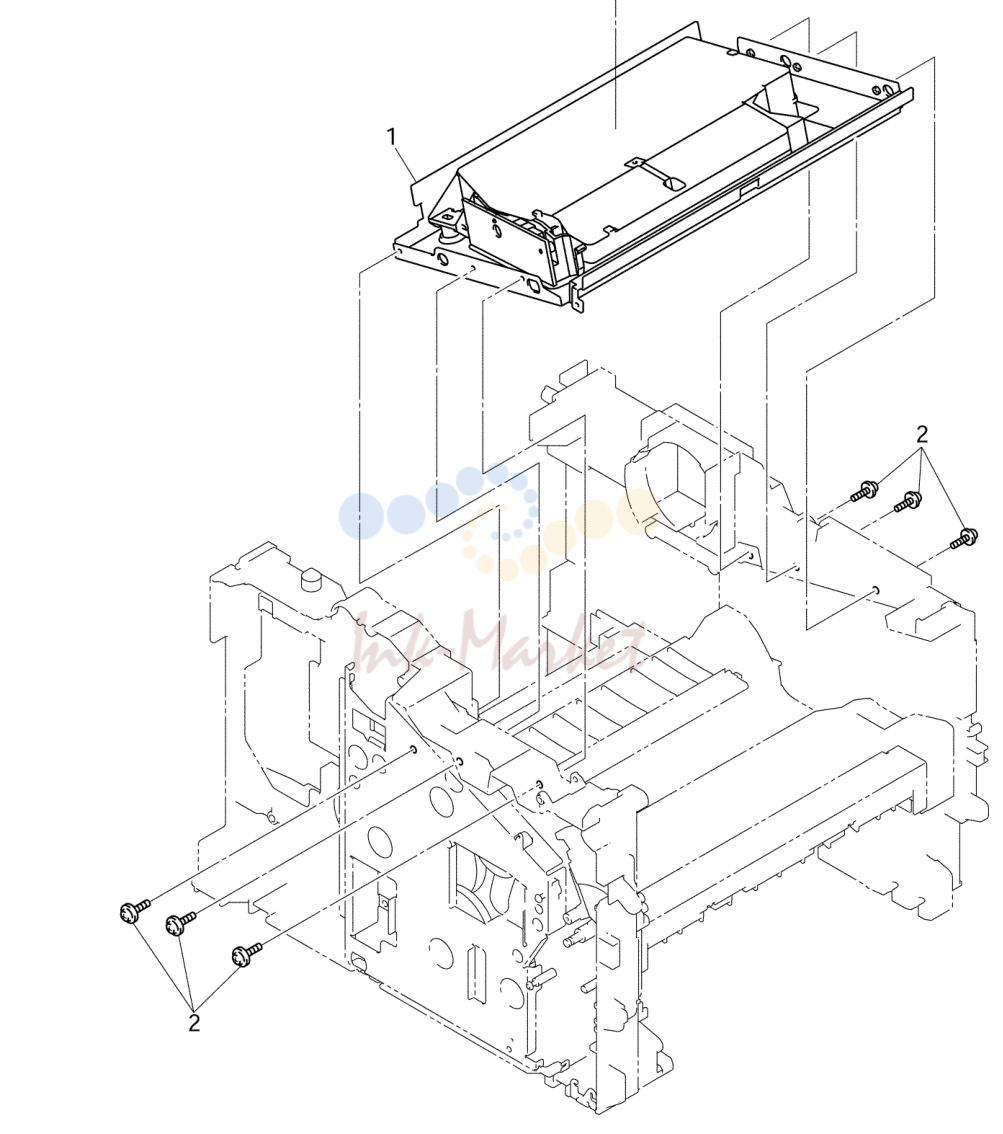

лазер-узел

лазер-узел

№АртикулНаименование
1LJ7899001 запросить цену →лазер-узел (SP)
2087320815 запросить цену →саморез, CUP S M3X8
3LJ0908001 запросить цену →LASER CAUTION LABEL CHG

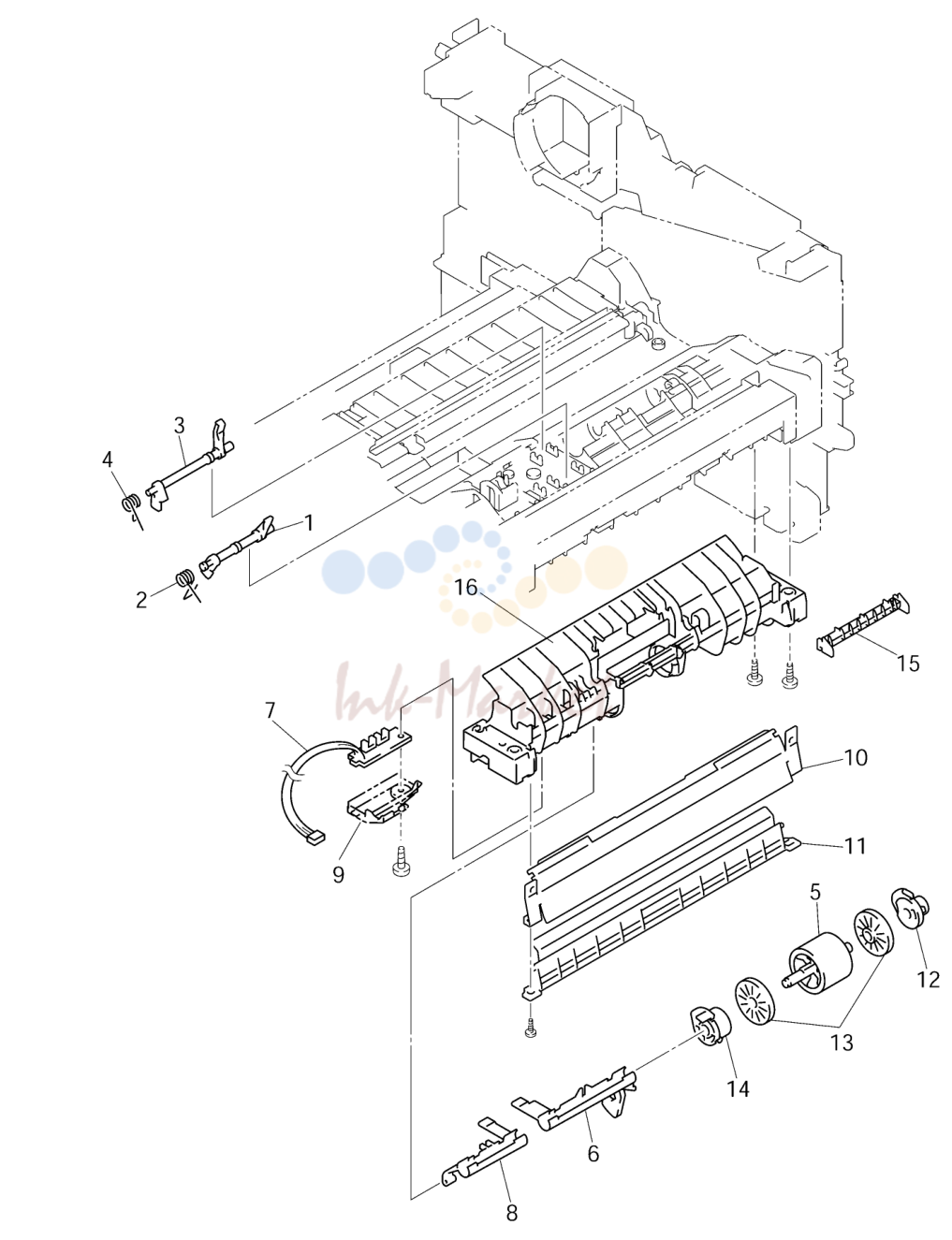

PAPER FEEDER

PAPER FEEDER

№АртикулНаименование
1LJ7322001 запросить цену →REGIST передний ACTUATOR
2LM2590001 запросить цену →REGIST передний ACTUATOR пружина chg
3LJ7324001 запросить цену →REGIST задний ACTUATOR
4LJ7325001 запросить цену →REGIST задний ACTUATOR пружина
5LJ7703001 под заказPAPER PICK-UP ролик в сборе
6LM2601001 запросить цену →PE ACTUATOR chg
7LJ9235001 запросить цену →кассета датчик плата в сборе
8LJ5155001 запросить цену →CA ACTUATOR
9LJ5211001 запросить цену →PE датчик крышка add
10LM2033001 запросить цену →передний CHUTE направляющая в сборе add
11LM2032001 запросить цену →передний TRAY CHUTE в сборе add
12LJ5021001 запросить цену →втулка R add
13LJ7730001 запросить цену →ролик COLLAR add
14LJ5020001 запросить цену →втулка L add
15LM2399001 запросить цену →ролик 6 направляющая add
16LJ7342001 запросить цену →передний CHUTE ADD

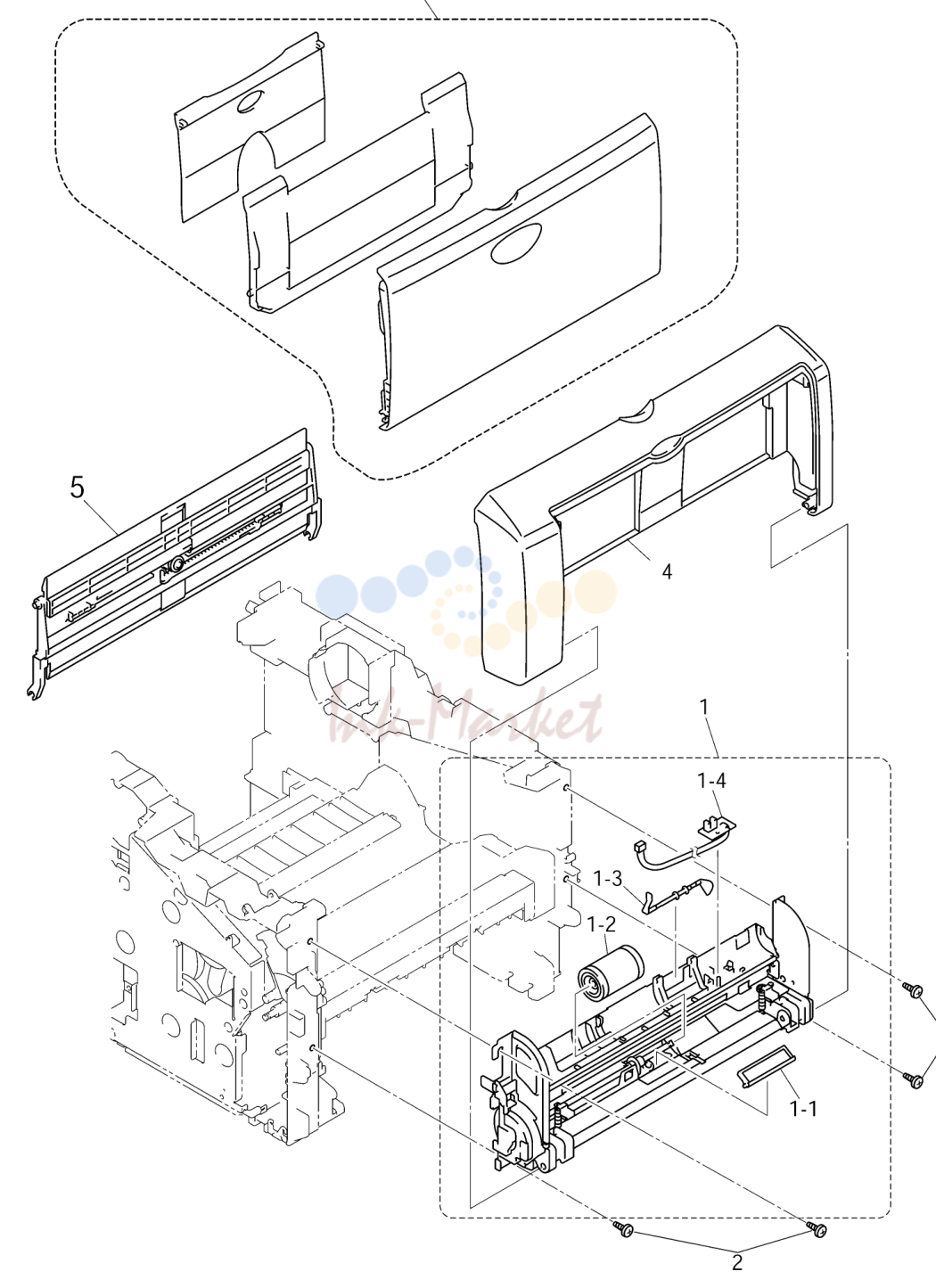

MP узел

MP узел

№АртикулНаименование
1LJ7551001 запросить цену →MP узел в сборе, DCP8025D/MFC8820D/MFC8820DN
1-1LJ7555001 ✓ в наличииотделения пластина в сборе
1-2LM2050001 ✓ в наличииPAPER PICK-UP ролик в сборе (SP)
1-3LJ7571001 запросить цену →MP-PE ACTUATOR, DCP8025D/MFC8820D/MFC8820DN
1-4LJ9222001 запросить цену →MP-PE датчик плата в сборе
2085411216 запросить цену →саморез, BIND B M4X12
3LJ7587001 запросить цену →MP TRAY в сборе, DCP8025D/MFC8820D/MFC8820DN add
4LJ7596001 запросить цену →MP передний крышка в сборе, add
5LJ7589001 запросить цену →MP PAPER направляющая в сборе, ADD

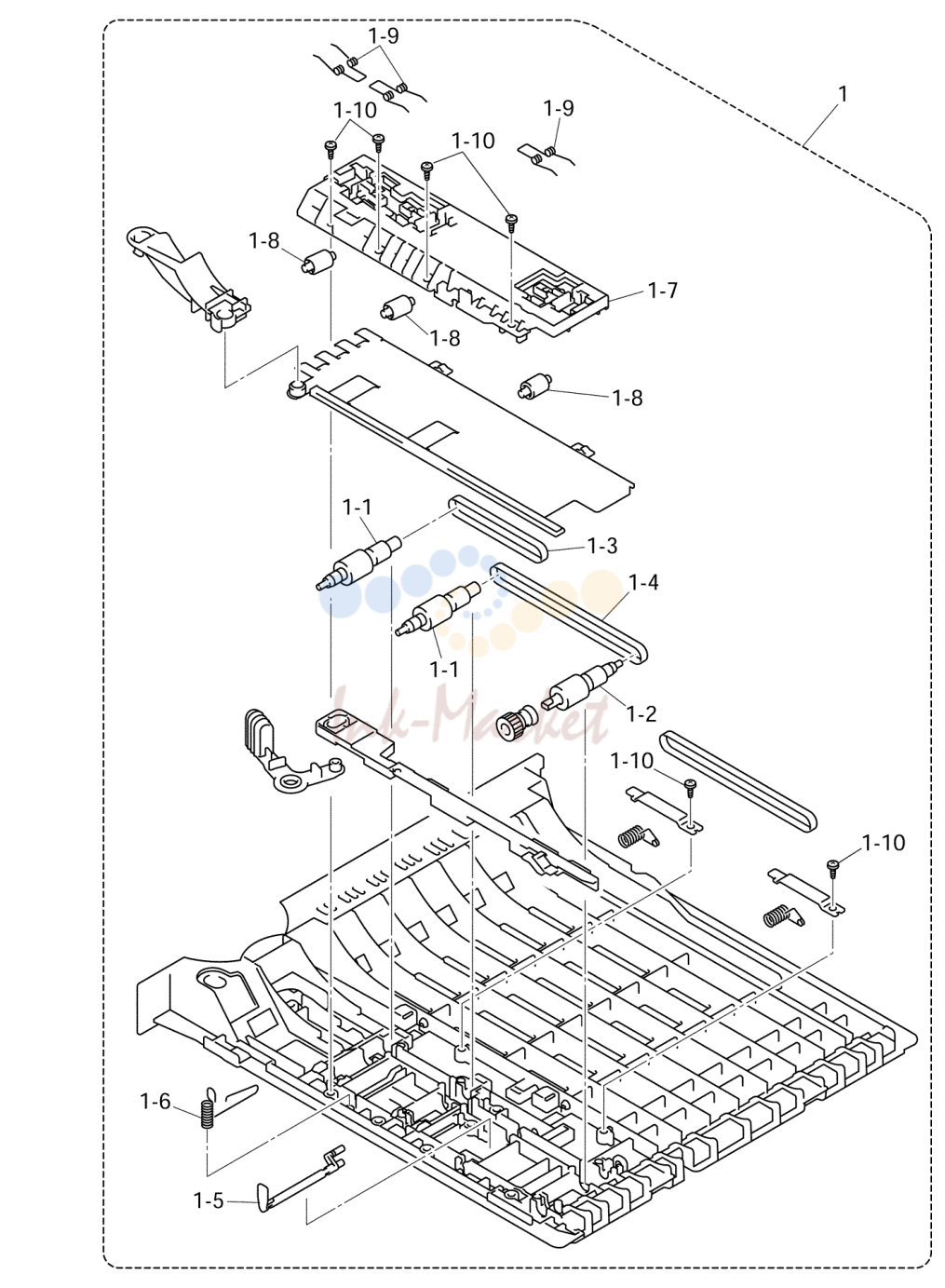

DUPLEX

DUPLEX

№АртикулНаименование
1LJ7661001 запросить цену →DX FEED в сборе, DCP8025D/MFC8820D/MFC8820DN
1-1LJ7663001 запросить цену →SIDE REGIST ролик, DCP8025D/MFC8820D/MFC8820DN
1-2LJ7664001 запросить цену →DX FEED ролик
1-3LJ5015001 запросить цену →T-ремень (S), DCP8025D/MFC8820D/MFC8820DN
1-4LJ5240001 запросить цену →T-ремень (L), DCP8025D/MFC8820D/MFC8820DN
1-5LJ5248001 запросить цену →направляющая ACTUATOR, DCP8025D/MFC8820D/MFC8820DN
1-6LJ7669001 запросить цену →GROUND WIRE, DCP8025D/MFC8820D/MFC8820DN
1-7LJ7670001 запросить цену →DX ролик держатель, DCP8025D/MFC8820D/MFC8820DN
1-8LJ7671001 запросить цену →PRESSURE ролик, DCP8025D/MFC8820D/MFC8820DN
1-9LJ7672001 запросить цену →PRESSURE ролик пружина
1-10085310816 запросить цену →саморез, BIND B M3X8

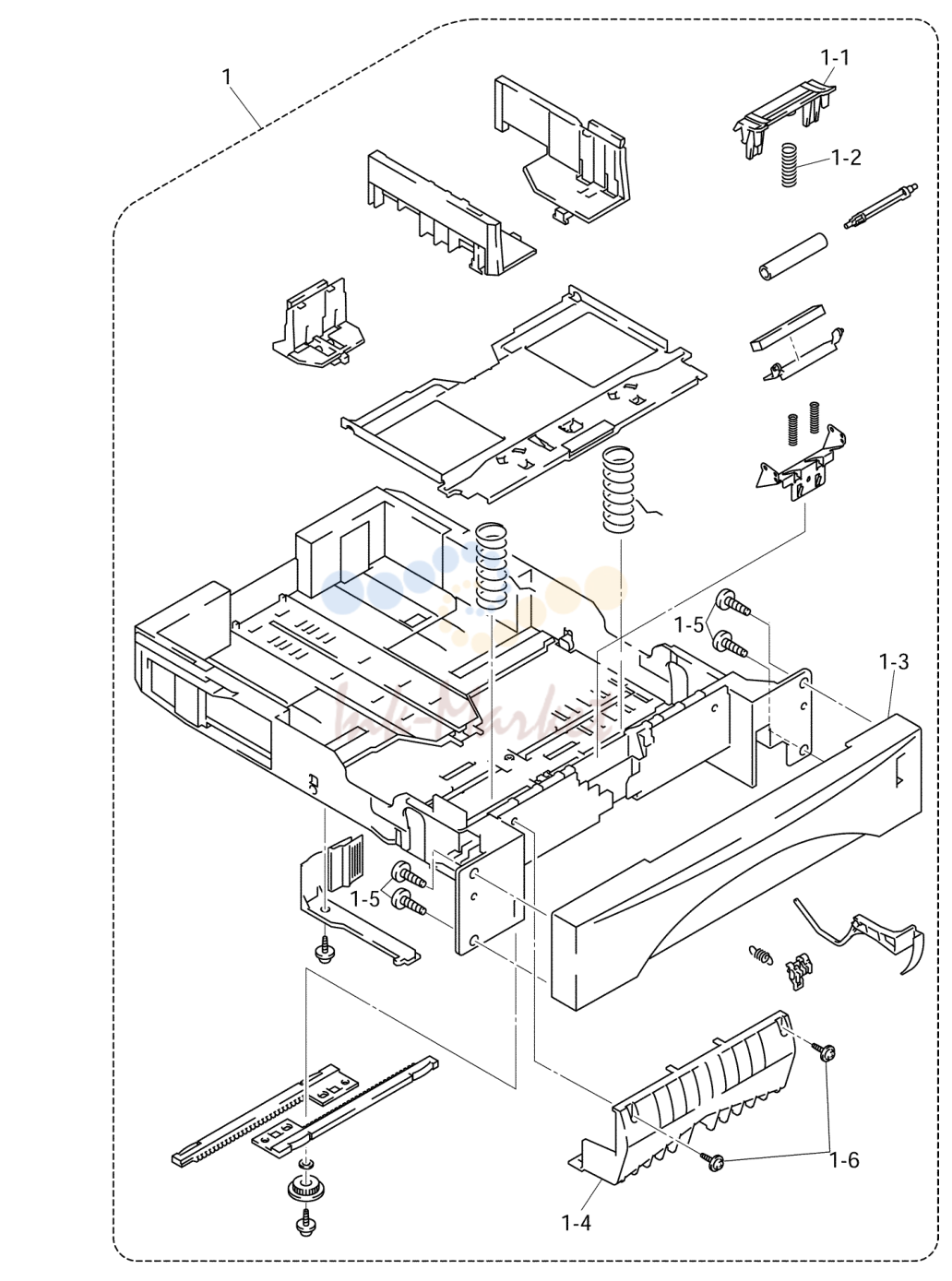

лоток бумаги

лоток бумаги

№АртикулНаименование
1LJ7607001 запросить цену →лоток бумаги в сборе
1-1LJ7307001 запросить цену →PAD держатель
1-2LJ5923001 запросить цену →отделения PAD пружина
1-3LJ7608001 запросить цену →лоток бумаги передний крышка
1-4LJ7616001 запросить цену →лоток бумаги крышка
1-5085411216 запросить цену →саморез, BIND B M4X12
1-6087311016 запросить цену →саморез, CUP B M3X10

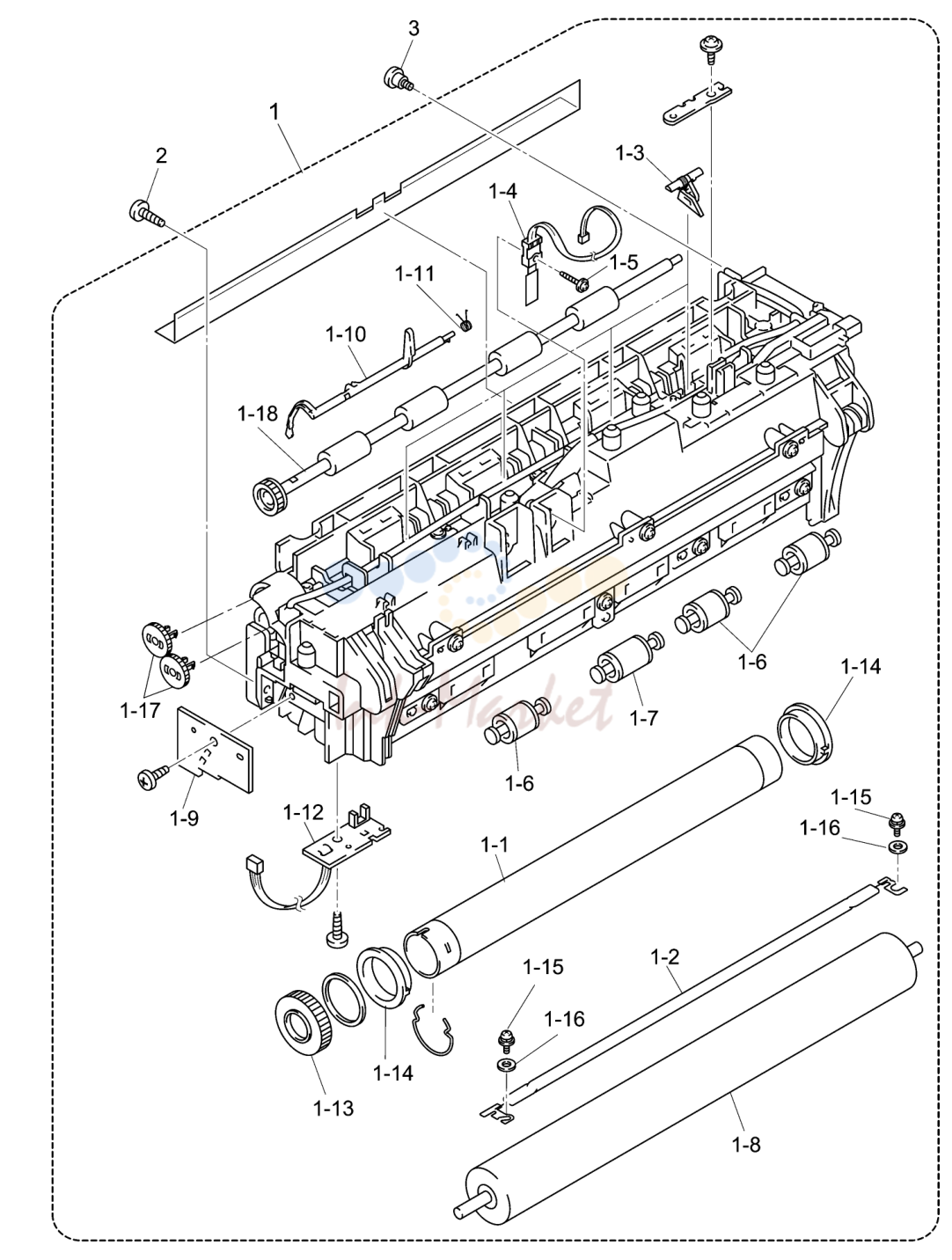

узел закрепления (печь)

узел закрепления (печь)

№АртикулНаименование
1LM2215001 запросить цену →узел закрепления (печь), 115V (SP)
1-1LJ7413001 запросить цену →вал нагрева 25
1-2LJ7417001 запросить цену →галогенная лампа, 115V
1-3LJ7877001 ✓ в наличииSEPARATE CLAW в сборе
1-4LJ7419001 запросить цену →термистор в сборе
1-5087311215 запросить цену →саморез, CUP B M3X12
1-6LJ7428001 ✓ в наличииCLEANER прижимной ролик в сборе S
1-7LJ7432001 под заказCLEANER прижимной ролик в сборе L
1-8LJ7436001 запросить цену →PRESSURE ролик 25
1-9LJ9174001 запросить цену →термистор RELAY плата в сборе
1-10LJ5289001 запросить цену →PAPER EJECT ACTUATOR
1-11LJ5066001 запросить цену →EJECT ACTUATOR пружина
1-12LJ9176001 запросить цену →EJECT датчик плата в сборе
1-13LJ7416001 ✓ в наличииHR шестерня 34 add
1-14LJ7414001 под заказHR подшипник 25 add
1-15LM2254001 запросить цену →винт, PAN (S/P шайба) M26X8 add
1-16LM2255001 запросить цену →шайба, PLAIN 26 add
1-17LM2047001 ✓ в наличииIDLE шестерня 13 add
1-18LJ4118001 запросить цену →EJECT ролик в сборе ADD
2085411216 запросить цену →саморез, BIND B M4X12
3LJ4740001 запросить цену →SHOULDER винт

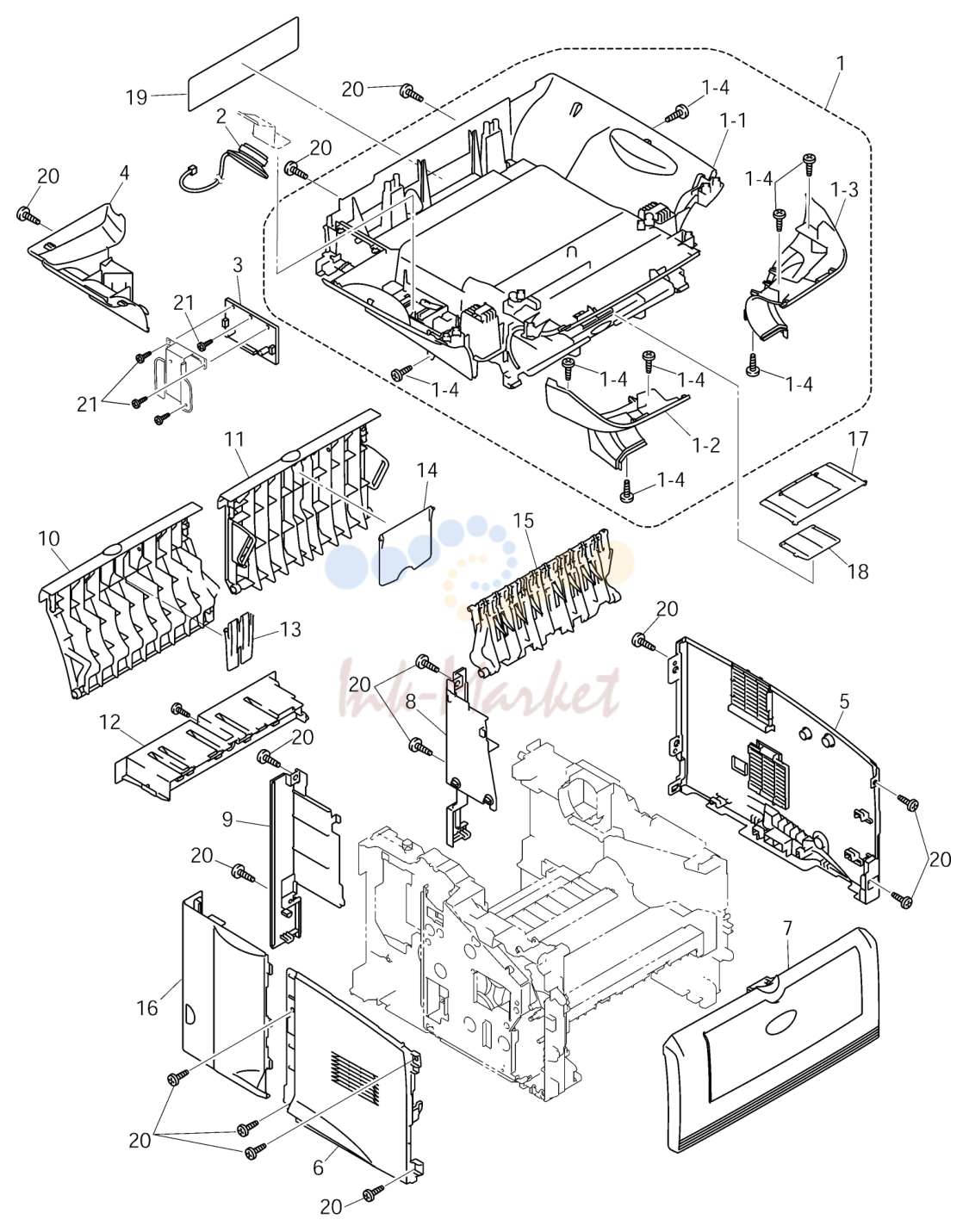

COVERS

COVERS

№АртикулНаименование
1LF2126001 запросить цену →JOINT крышка в сборе chg
1-1LE8599001 запросить цену →JOIN крышка
1-2LE8600001 запросить цену →JOINT крышка передний L
1-3LE8601001 запросить цену →JOINT крышка передний R
1-4085411216 запросить цену →саморез, BIND B M4X12
2LG2630001 запросить цену →SPEAKER в сборе
3LG4377001 ✓ в наличииDRIVER плата в сборе
4LE8603001 запросить цену →DRIVER плата ACCESS крышка
5LJ7453001 запросить цену →SIDE крышка R
6LM2448001 запросить цену →SIDE крышка L chg
7LM2554001 запросить цену →передний крышка в сборе, DCP8020/MFC8420 CHG
8LJ7465001 запросить цену →задний крышка R, DCP8020/MFC8420
8LJ7617001 запросить цену →задний крышка R MP, DCP8025D/MFC8820D/MFC8820DN
9LJ7466001 запросить цену →задний крышка L, DCP8020
9LJ7618001 запросить цену →задний крышка L MP, DCP8025D
9LE8767001 запросить цену →задний крышка L, MFC8420
9LE8604001 запросить цену →задний крышка L MFC MP, MFC8820D/MFC8820DN
10LJ7469001 запросить цену →OUTER CHUTE, DCP8020/MFC8420
11LJ7610001 запросить цену →задний крышка MP, DCP8025D/MFC8820D/MFC8820DN
12LJ7467001 запросить цену →задний крышка C, DCP8020/MFC8420
13LJ7470001 запросить цену →OUTER CHUTE TRAY, DCP8020/MFC8420
14LJ7613001 запросить цену →задний крышка MP TRAY
15LJ7699001 запросить цену →OUTER CHUTE MP в сборе
16LF2455001 запросить цену →ACCESS крышка chg
17LJ7895001 запросить цену →SUPPORT FLAP
18LJ7896001 запросить цену →SUPPORT FLAP S
19LJ7353001 запросить цену →HEATER CAUTION LABEL
20085411216 запросить цену →саморез, BIND B M4X12
21087311016 запросить цену →саморез, BIND B M3X10

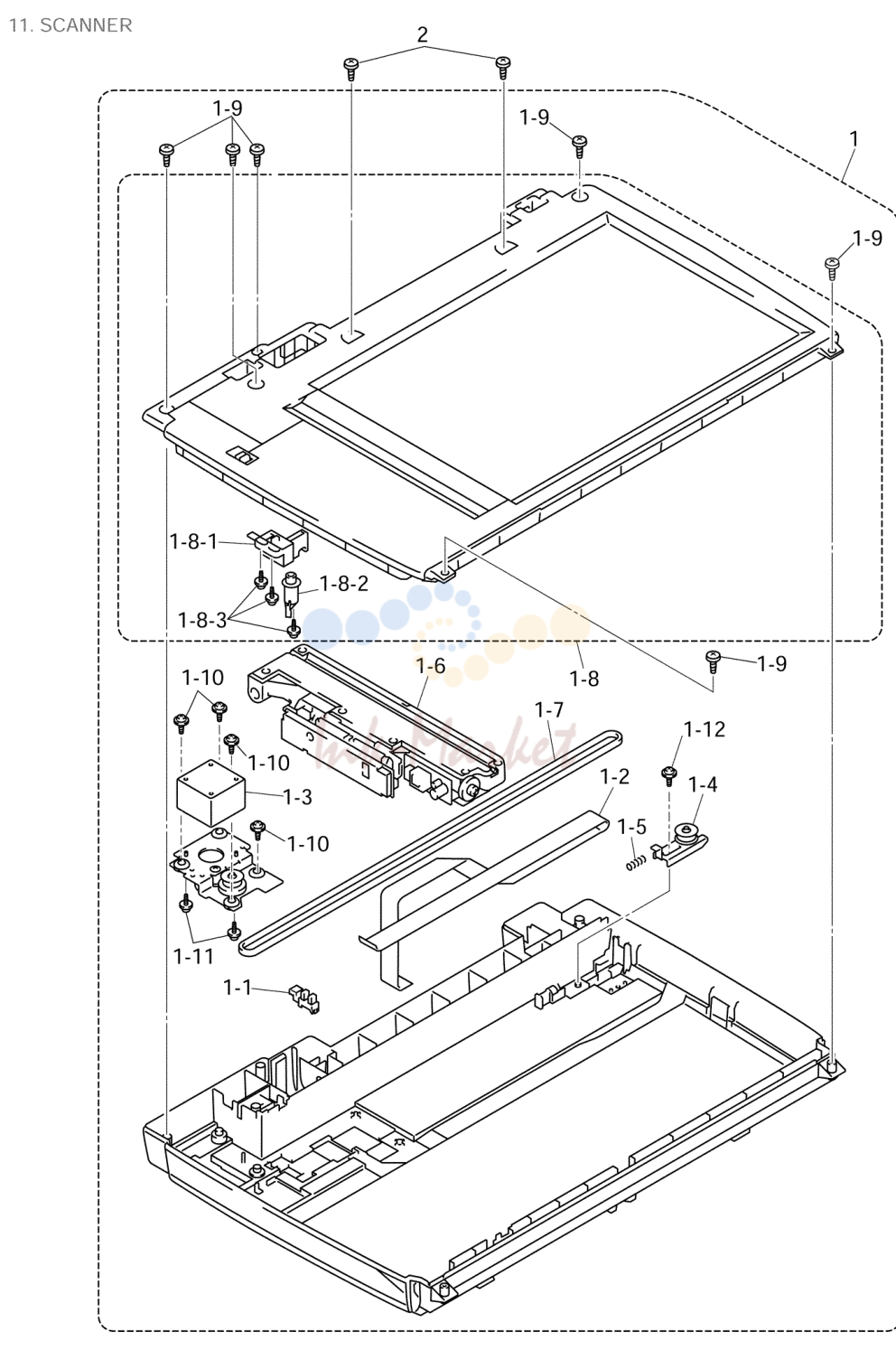

SCANNER

SCANNER

№АртикулНаименование
1LF2033001 запросить цену →SCANNER узел
1-1LG2239001 запросить цену →PHOTO INTERRUPTER
1-2LE8618001 запросить цену →FFC шлейф в сборе
1-3LE8632001 запросить цену →SCANNING мотор FB
1-4LE8634001 запросить цену →PULLEY в сборе
1-5LE8640001 запросить цену →PULLEY пружина
1-6LF2037001 запросить цену →CCD MODULE(SP)
1-7LE8642001 запросить цену →ремень
1-8LE8646001 запросить цену →TOP крышка в сборе
LF2004001 запросить цену →LOCK рычаг в сборе
LE8649001 запросить цену →LOCK рычаг B
UF5034001 запросить цену →саморез, B 3X6
1-9087411216 запросить цену →саморез, CUP B M4X12
1-10LE2861001 запросить цену →саморез, PAN B M3X8
1-12UF5034001 запросить цену →саморез, B 3X6
2087412016 запросить цену →саморез, CUP B M4X20

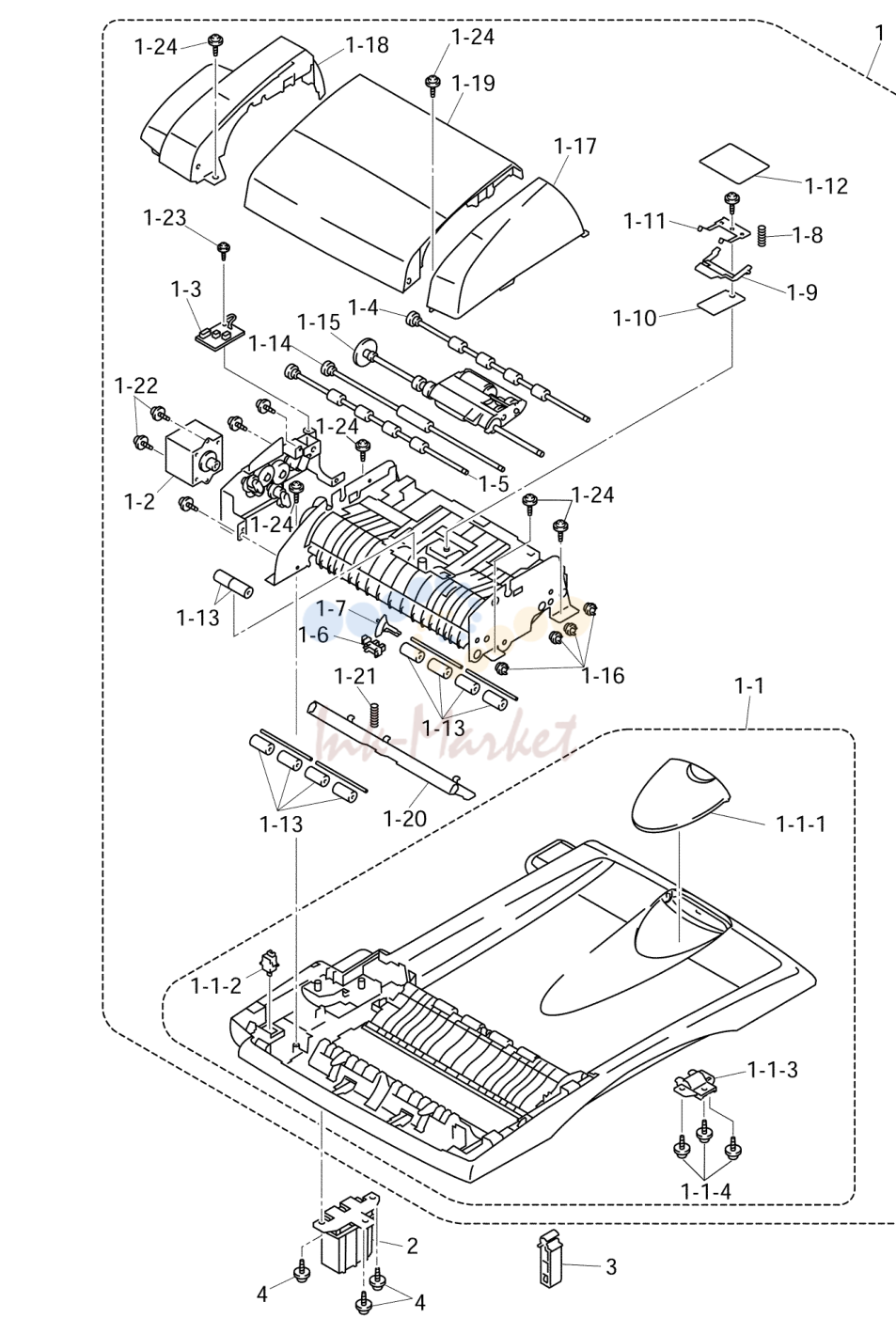

ADF

ADF

№АртикулНаименование
1LE8659001 запросить цену →DOCUMENT крышка LGL в сборе
1-1LE8660001 запросить цену →DOCUMENT крышка LGL SUB в сборе
LE8663001 запросить цену →DOCUMENT EJECTION TRAY
LG3218001 запросить цену →DOCUMENT крышка датчик
LE6245001 запросить цену →HINGE ARM R
087311016 запросить цену →саморез, CUP B M3X10
1-2LE8688001 запросить цену →ADF мотор
1-3LG4376001 запросить цену →ADF RELAY плата в сборе
1-4LE8704001 запросить цену →LF ROLLER2 в сборе
1-5LE8711001 запросить цену →EJECTION ролик в сборе
1-6LG2239001 запросить цену →PHOTO INTERRUPTER
1-7LE8828001 запросить цену →передний датчик ACTUATOR в сборе
1-8LE2011001 запросить цену →COMPRESSION пружина
1-9LE2551001 запросить цену →RUBBER держатель
1-10UU2055001 запросить цену →отделения RUBBER
1-11LE1513001 запросить цену →пружина пластина ADF передний A в сборе
1-12LE2470001 ✓ в наличииADF плёнка
1-13UF9009001 под заказPRESSER ролик
1-14LE8722001 запросить цену →LF ROLLER1 в сборе
1-15LE2919001 запросить цену →PF ролик держатель в сборе
1-16UU1290001 запросить цену →CONDUCTIVE втулка
1-17LE8727001 запросить цену →SIDE крышка F
1-18LE8728001 запросить цену →SIDE крышка R
1-19LE8729001 запросить цену →ADF крышка
1-20LE8834001 запросить цену →DOCUMENT HOLD в сборе
1-21LF2026001 запросить цену →DOCUMENT HOLD пружина
1-23087320616 запросить цену →саморез, CUP S M3X6
1-24087311016 запросить цену →саморез, CUP B M3X10
2LE8731001 запросить цену →HINGE в сборе L
3LE6244001 запросить цену →HINGE BASE R
4087311016 запросить цену →саморез, CUP B M3X10

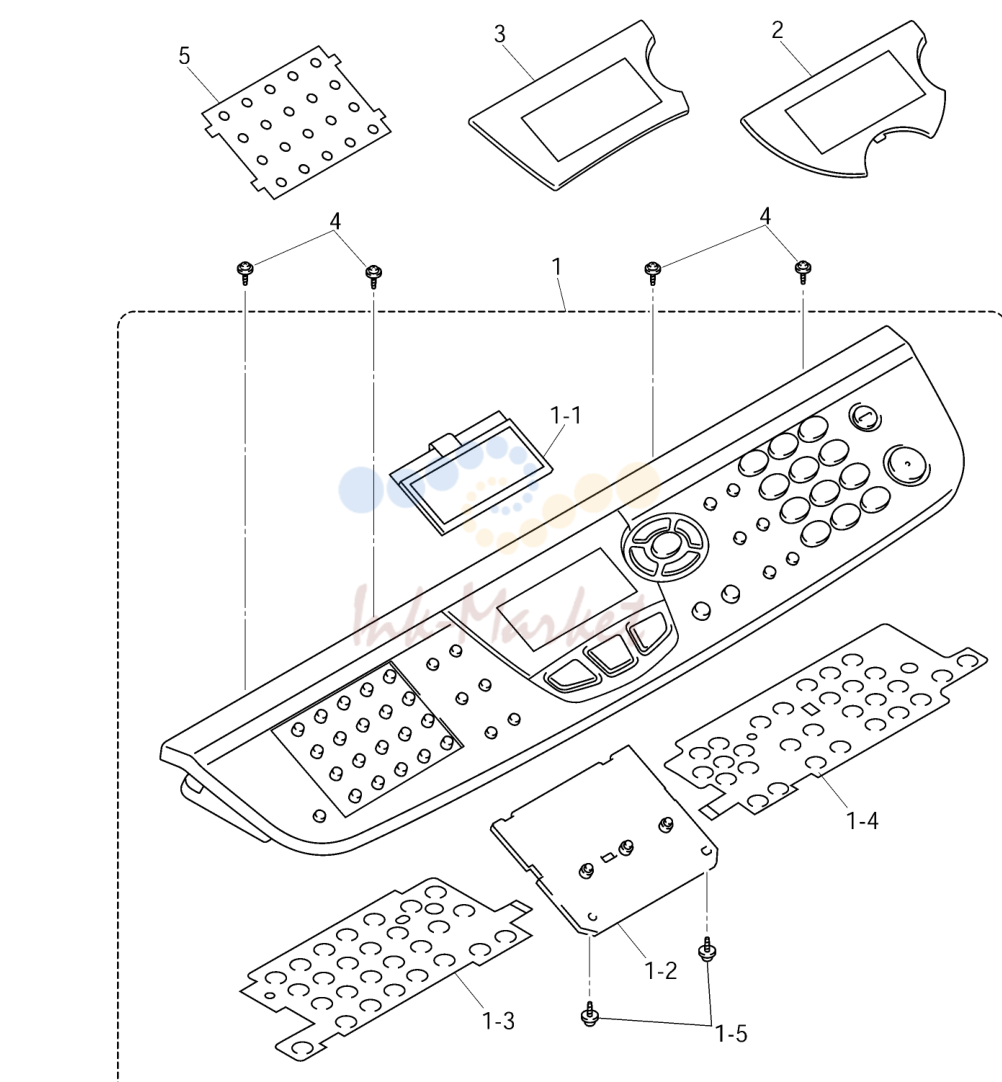

PANEL

PANEL

№АртикулНаименование
1LE8768001 запросить цену →PANEL узел, DCP8020
1LE8844001 запросить цену →PANEL узел, DCP8025D
1LE8732001 запросить цену →PANEL узел, MFC8420
1LE8846001 запросить цену →PANEL узел, MFC8820D/MFC8820DN EXCEPT FOR BRA
1LE8939001 запросить цену →PANEL узел, MFC8820D FOR BRA
1-1LG4383001 запросить цену →LCD
1-2LG4411001 запросить цену →PANEL плата в сборе, DCP8020/DCP8025D
1-2LG4384001 запросить цену →PANEL плата в сборе, MFC8420/MFC8820D/MFC8820DN
1-3LG4392001 запросить цену →FPC KEY COPY
1-4LG4393001 запросить цену →FPC KEY ONE TOUCH
1-5087310815 запросить цену →саморез, CUP B M3X8
2LE8771001 запросить цену →LCD SHEET, DCP8020/MFC8025D
3LE8700001 запросить цену →LCD SHEET, MFC8420
3LE8750001 запросить цену →LCD SHEET, MFC8820D/MFC8820DN
4087411215 запросить цену →саморез, CUP B M4X12
5LE8752001 запросить цену →ADDRESS LABEL FOR MFC8420/MFC8820D/MFC8820DN ADD

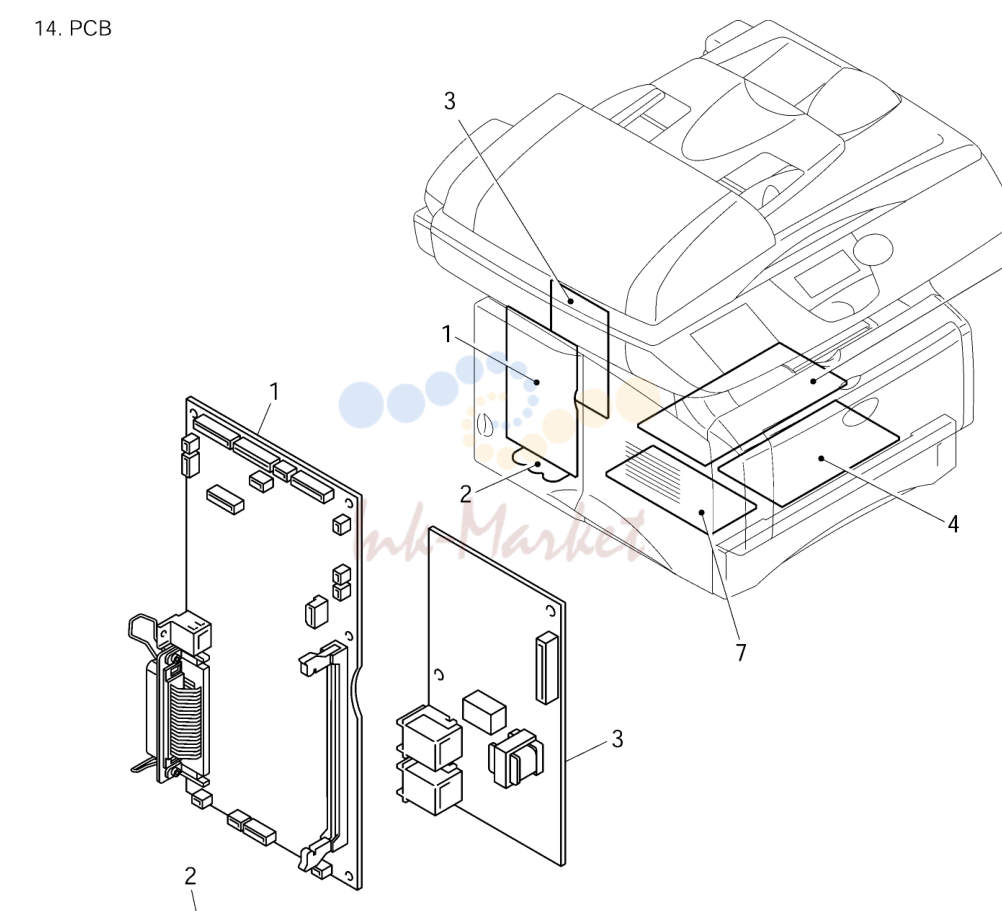

плата

плата

№АртикулНаименование
1LG4405001 запросить цену →MAIN плата в сборе, DCP8020/DCP8025D
1LG4394001 запросить цену →MAIN плата в сборе, MFC8420/MFC8820D/MFC8820DN
2LG4823001 ✓ в наличииBATTERY, MFC8420/MFC8820D/MFC8820DN
3LG4396001 запросить цену →NCU плата в сборе, MFC8420/MFC8820D/MFC8820DN
3LG4520040 запросить цену →NCU плата в сборе, MFC8820D FOR BRA B53K666
4LE8871001 запросить цену →LOW-VOLTAGE PS плата узел 115V (SP) FOR US/CAN
4LF2253001 запросить цену →LOW-VOLTAGE PS плата узел 115V (SP) FOR BRA ADD
5LM2048001 запросить цену →винт, PAN (S/P шайба) M3.5X6
6LG4401001 запросить цену →HIGH-VOLTAGE PS плата в сборе
7LG4404001 запросить цену →ENGINE плата в сборе, DCP8020/MFC8420
7LJ9274001 запросить цену →ENGINE плата в сборе, DCP8025D/MFC8820D/MFC8820DN

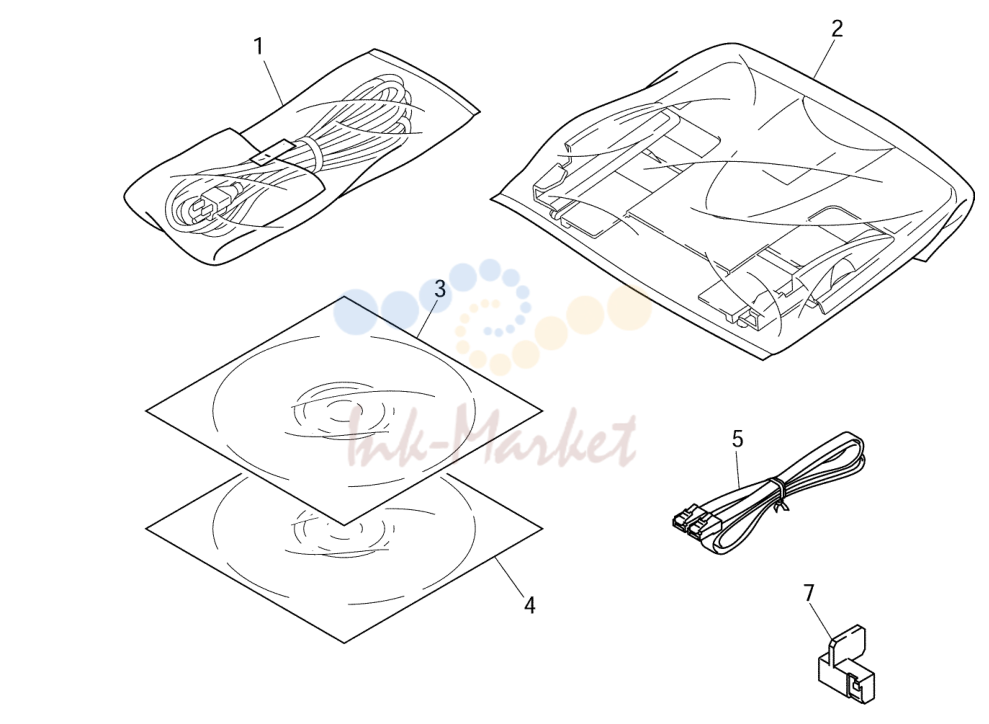

ACCESSORIES

ACCESSORIES

№АртикулНаименование
1LG4400001 запросить цену →AC CORD BAG в сборе EXCEPT FOR BRA
1LG4715001 запросить цену →AC CORD BAG в сборе FOR BRA
2LE8833001 ✓ в наличииDOCUMENT TRAY BAG в сборе
3LE8864001 запросить цену →CD-ROM в сборе, DCP8020/DCP8025D FOR US/CAN
3LE8879001 запросить цену →CD-ROM в сборе, MFC8420/MFC8820D/MFC8820DN FOR
3LF2546001 запросить цену →CD-ROM в сборе, MFC8820D FOR BRA <Windows> CHG
4LF2548001 запросить цену →CD-ROM в сборе <Macintosh> CHG
4LE8865001 запросить цену →CD-ROM в сборе, MFC8420/MFC8820D/MFC8820DN FOR del
4LF2132001 запросить цену →CD-ROM в сборе, DCP8020/DCP8025D FOR US <Macintosh> del
4LF2133001 запросить цену →CD-ROM в сборе,DCP8020/MFC8420/MFC8820D FOR CAN del
5LG3077001 запросить цену →TELEPHONE LINE CORD, MFC8420/MFC8820D/ MFC8820DN
6LJ7920001 под заказPAPER FEEDING KIT
6-1LJ7703001 под заказPAPER PICK-UP ролик в сборе
6-2LJ7307001 запросить цену →PAD держатель
7LM2102001 запросить цену →FU лампа ASSEMBLY JIG в сборе

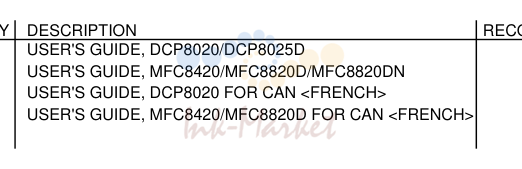

PRINTED MATERIALS

PRINTED MATERIALS

№АртикулНаименование
LE8867001 запросить цену →USER'S направляющая, DCP8020/DCP8025D
LE8881001 запросить цену →USER'S направляющая, MFC8420/MFC8820D/MFC8820DN
LF2044001 запросить цену →USER'S направляющая, DCP8020 FOR CAN <FRENCH>
LE8931001 запросить цену →USER'S направляющая, MFC8420/MFC8820D FOR CAN <FRENCH>

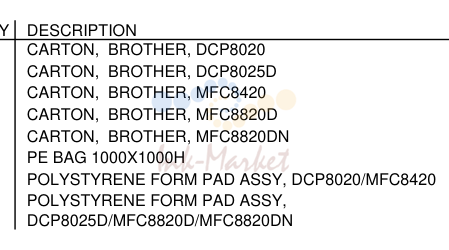

PACKING MATERIALS

PACKING MATERIALS

№АртикулНаименование
LE8869001 запросить цену →CARTON, BROTHER, DCP8020
LE8875001 запросить цену →CARTON, BROTHER, DCP8025D
LE8882001 запросить цену →CARTON, BROTHER, MFC8420
LF2067001 запросить цену →CARTON, BROTHER, MFC8820D
LE8905001 запросить цену →CARTON, BROTHER, MFC8820DN
UE1688001 запросить цену →PE BAG 1000X1000H
LE8762001 запросить цену →POLYSTYRENE FORM PAD в сборе, DCP8020/MFC8420
LE8757001 запросить цену →POLYSTYRENE FORM PAD в сборе
Источник: Инк-Маркет.ру.
