Brother DCP 7030 DCP 7040 DCP 7045N MFC 7320 MFC 7340 MFC 7345N MFC 7440N MFC 7450 MFC 7840N MFC 7840W — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».

Запчасти по узлам (со схемами)

Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.

Содержание

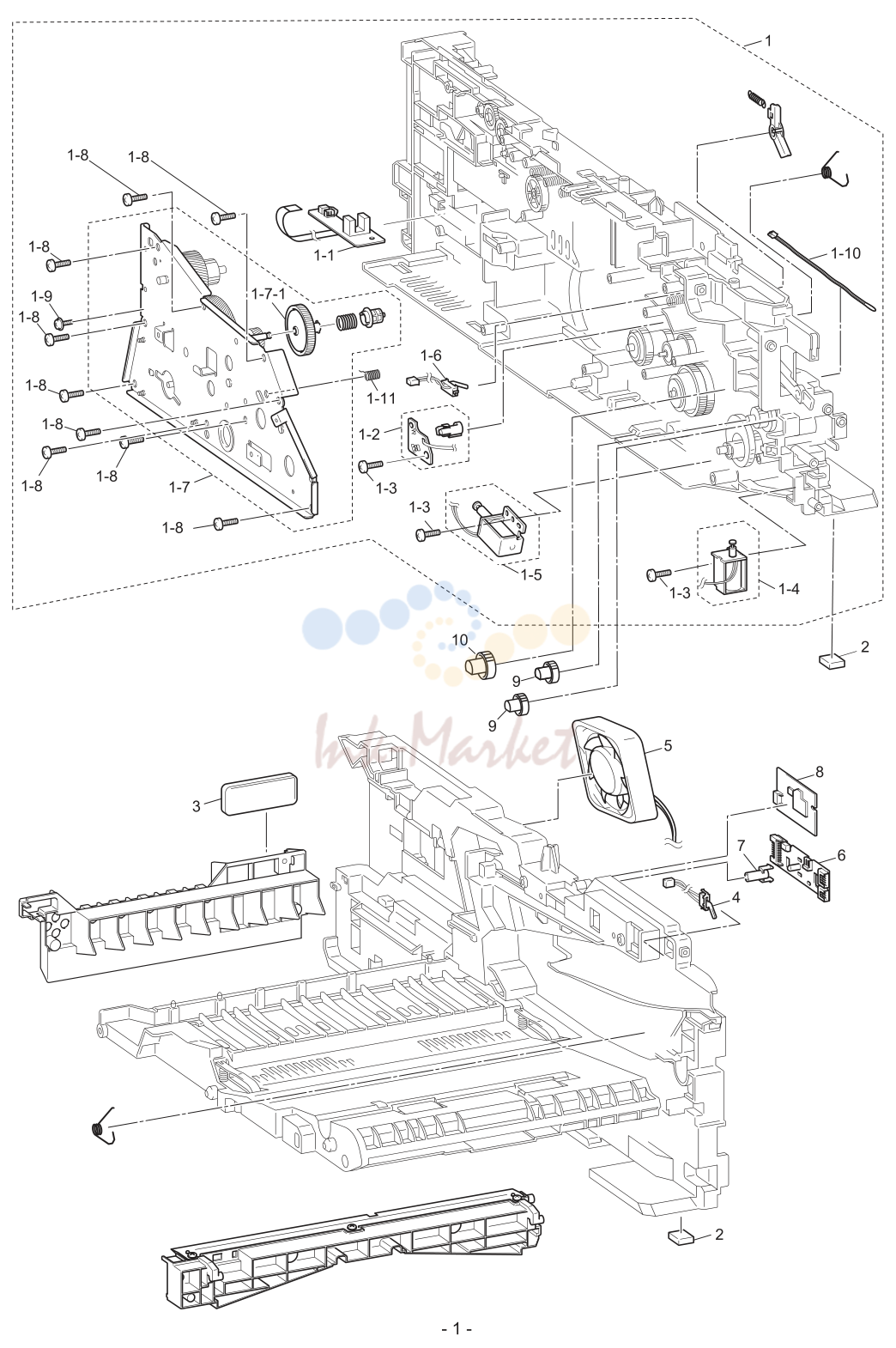

рама узел

рама узел

№АртикулНаименование
1LX2601001 запросить цену →основная рама L в сборе, DCP7030/DCP7032/DCP7040/ CHG
1LX2602001 запросить цену →основная рама L в сборе, DCP7045N/MFC7345N/MFC7440N CHG
1LX2605001 запросить цену →основная рама L в сборе, MFC7840N/MFC7840W CHG
1LX2603001 запросить цену →основная рама L в сборе, MFC7450 CHG
1-1LV0060001 запросить цену →EJECT датчик плата в сборе
1-2LT0129001 ✓ в наличиитонер датчик плата узел в сборе
1-3085311016 запросить цену →саморез BIND B M3X10
1-4LU2030001 запросить цену →T1 соленоид
1-5LU2036001 под заказREGISTRATION соленоид
1-6LT0131001 запросить цену →NEW тонер датчик жгут в сборе
1-7LU3074001 запросить цену →DRIVE SUB в сборе (SP) chg
LU2067001 ✓ в наличииDEV шестерня JOINT/53R
1-8085411216 запросить цену →саморез BIND B M4X12
1-9LM5867001 запросить цену →саморез CUP S M3X6 SR
1-10LT0132001 запросить цену →термистор жгут узел
1-11LU2060001 запросить цену →REGISTRATION PENDULUM шестерня пружина
2LJ7403001 запросить цену →RUBBER FOOT
3LU0922001 запросить цену →FILTER 2 в сборе chg
4LU2125001 запросить цену →крышка датчик жгут в сборе
5LU2126001 под заказвентилятор мотор 60 узел
6LV0066001 запросить цену →тонер LED плата в сборе
7LM4267001 запросить цену →LED держатель
8LT0963001 запросить цену →WIRELESS LAN плата в сборе, MFC7840W chg
9LU2128001 запросить цену →FEEDER шестерня 17 TERMINAL add
10LU2129001 запросить цену →REGISTRATION шестерня 25 TERMINAL add

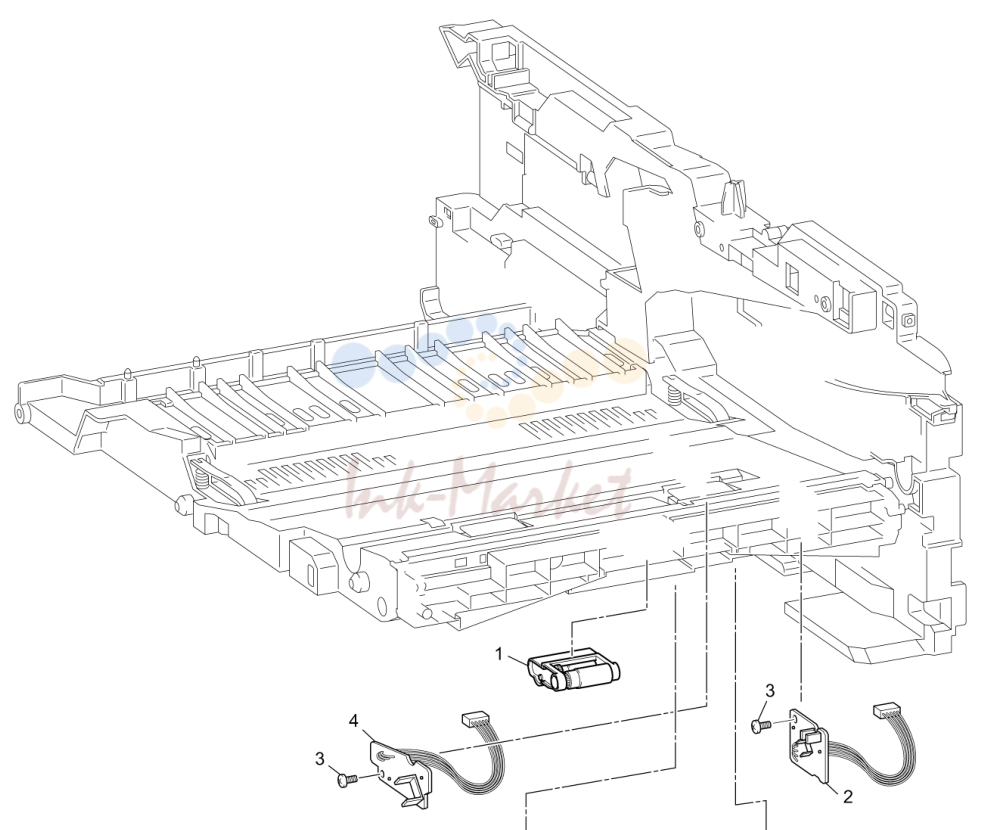

PAPER FEEDER

PAPER FEEDER

№АртикулНаименование
1LU2088001 под заказролик держатель в сборе
2LV0061001 запросить цену →REGISTRATION передний плата в сборе
3085311016 запросить цену →саморез BIND B M3X10
4LV0062001 запросить цену →REGISTRATION задний плата в сборе

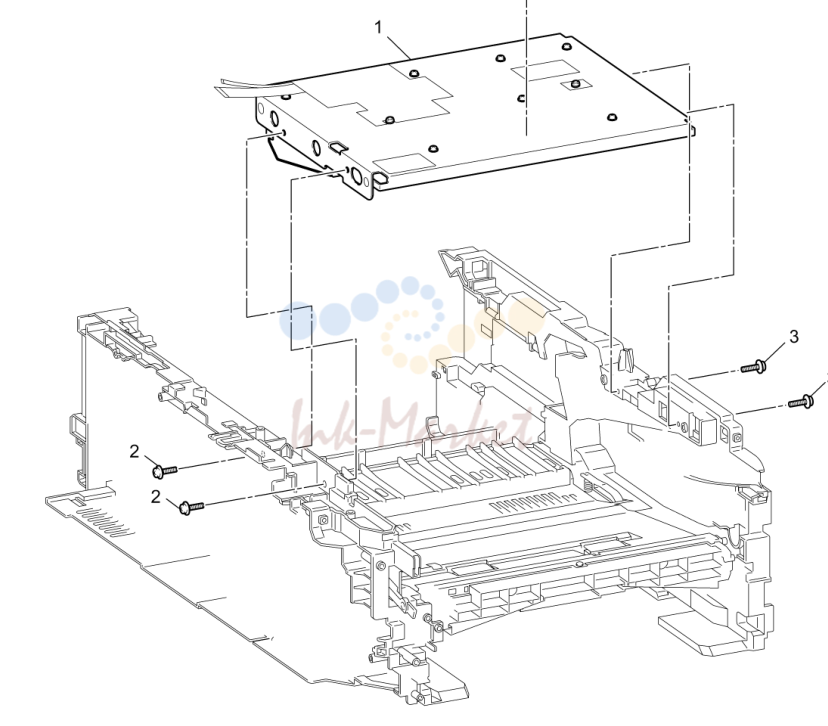

лазер-узел

лазер-узел

№АртикулНаименование
1LU2375001 запросить цену →лазер-узел (SP)
2LM5867001 запросить цену →саморез CUP S M3X6 SR
3LJ0748001 запросить цену →саморез PAN(S/P шайба)S M3X8
4LJ0908001 запросить цену →LASER CAUTION LABEL EXCEPT FOR CHN
4UL7931001 запросить цену →LASER CAUTION LABEL FOR CHN

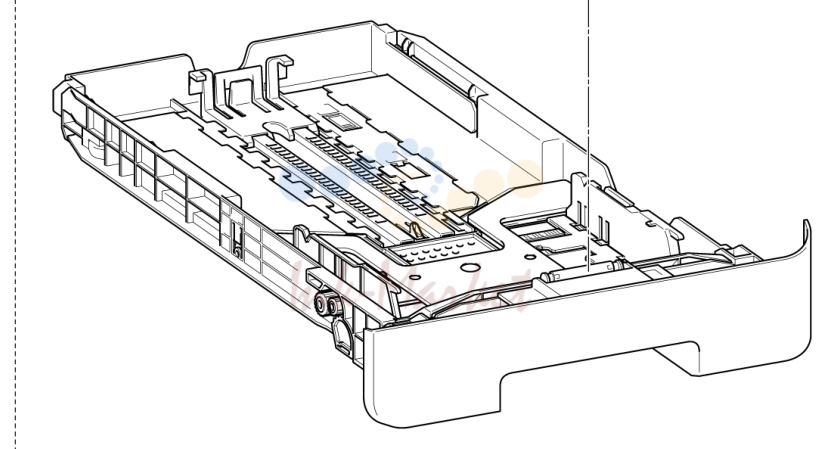

лоток бумаги

лоток бумаги

№АртикулНаименование
1LS0686001 запросить цену →лоток бумаги узел, DCP7030 FOR US/CAN/ASA/GUL/KOR/IND/OCE
1LS0686002 запросить цену →лоток бумаги узел, MFC7840N FOR ASA/IND
1LS0687001 запросить цену →лоток бумаги узел, DCP7030 FOR GER/UK/CHE/ITA/CHN/RUS/PND/
1LS0687002 запросить цену →лоток бумаги узел, MFC7840N FOR CHN
1-1LU3046001 запросить цену →отделения PAD пружина chg
1-2LU3157001 под заказотделения PAD в сборе(SP) CHG

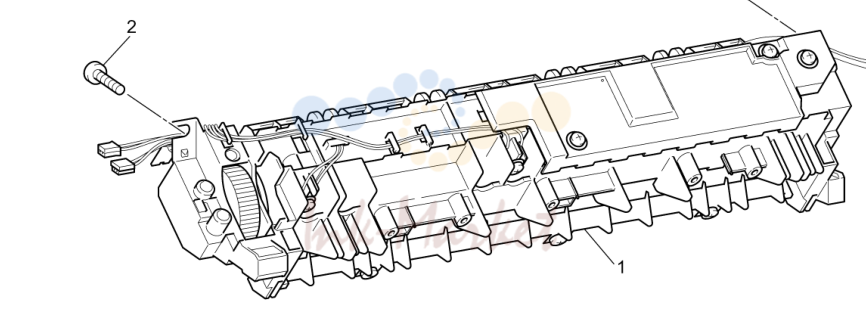

FUSER узел

FUSER узел

№АртикулНаименование
1LU2373001 запросить цену →FUSER узел 115V (SP) FOR US/CAN/BRA
1LU2374001 под заказFUSER узел 230V (SP) FOR GER/UK/FRA/BEL/NLD/
1LU2854001 запросить цену →FUSER узел 230V (SP) FOR IND
2LJ0395001 запросить цену →саморез PAN B M4X14

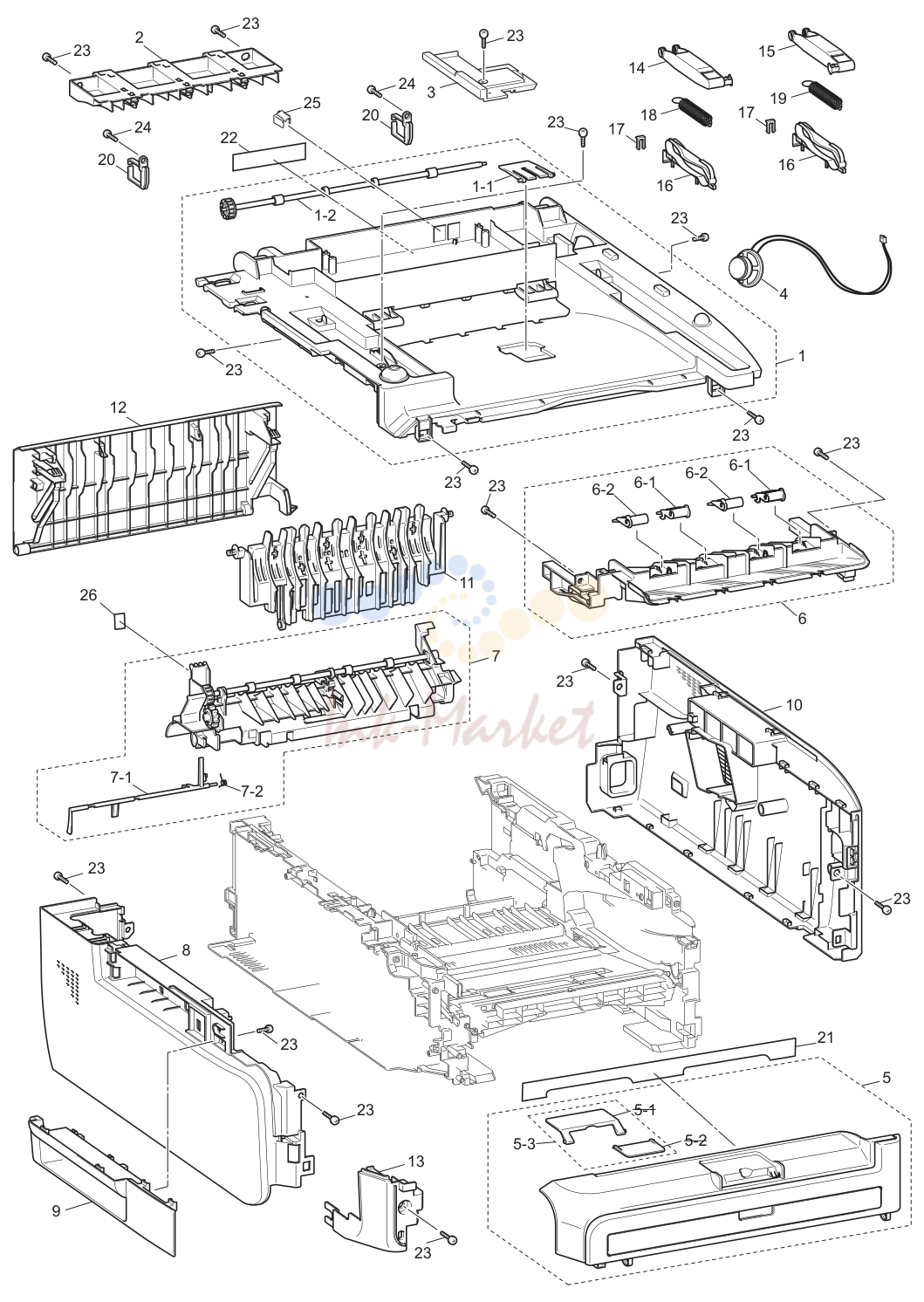

COVERS&LABELS

COVERS&LABELS

№АртикулНаименование
1LS0584003 запросить цену →JOINT крышка в сборе, GRAY(1861), DCP7030
1LS0584001 запросить цену →JOINT крышка в сборе, GRAY(1736)
1LS0318003 запросить цену →JOINT крышка в сборе, GRAY(1861), MFC7320/MFC7340/MFC7345N
1LS0318001 запросить цену →JOINT крышка в сборе, GRAY(1736), MFC7440N/MFC7450
1LS0318002 запросить цену →JOINT крышка в сборе, GRAY(1581), MFC7840N/MFC7840W
1-1LS1083003 запросить цену →PAPER SUPPORTER, GRAY(1861)
1-1LS1083001 запросить цену →PAPER SUPPORTER, GRAY(1736)
1-1LS1083002 запросить цену →PAPER SUPPORTER, GRAY(1581), MFC7840N/MFC7840W
1-2LU2262001 ✓ в наличииEJECT ролик в сборе
2LS0322001 запросить цену →JOINT крышка SUB CHUTE в сборе
3LS0325003 запросить цену →SPEAKER крышка, GRAY(1861)
3LS0325001 запросить цену →SPEAKER крышка, GRAY(1736)
3LS0325002 запросить цену →SPEAKER крышка, GRAY(1581), MFC7840N/MFC7840W
4LT0133001 запросить цену →SPEAKER узел
5LS0326003 запросить цену →передний крышка в сборе, DCP7030/MFC7320/MFC7340/
5LS0326001 запросить цену →передний крышка в сборе
5LS0326002 запросить цену →передний крышка в сборе, MFC7840N FOR ASA/IND, MFC7840W
5LS1625003 запросить цену →передний крышка в сборе, DCP7030/MFC7340 FOR CHN
5LS1625001 запросить цену →передний крышка в сборе, DCP7040/MFC7450 FOR CHN
5LS1625002 запросить цену →передний крышка в сборе, MFC7840N FOR CHN
5LS1628003 запросить цену →передний крышка в сборе, DCP7030/MFC7320 FOR RUS
5LS1628001 запросить цену →передний крышка в сборе
5LS1628002 запросить цену →передний крышка в сборе, MFC7840W FOR RUS
5-1LS0329003 запросить цену →PAPER STOPPER L, GRAY(1861), DEL
5-1LS0329001 запросить цену →PAPER STOPPER L, GRAY(1736), DEL
5-1LS0329002 запросить цену →PAPER STOPPER L, GRAY(1581), MFC7840N/MFC7840W DEL
5-2LS0330003 запросить цену →PAPER STOPPER S, GRAY(1861), DEL
5-2LS0330001 запросить цену →PAPER STOPPER S, GRAY(1736), DEL
5-2LS0330002 запросить цену →PAPER STOPPER S, GRAY(1581), MFC7840N/MFC7840W DEL
5-3LS3214003 запросить цену →PAPER STOPPER FB в сборе, ADD
5-3LS3214001 запросить цену →PAPER STOPPER FB в сборе, ADD
5-3LS3214002 запросить цену →PAPER STOPPER FB в сборе, MFC7840N/MFC7840W ADD
6LS0331003 запросить цену →INNER CHUTE в сборе, GRAY(1861)
6LS0331001 запросить цену →INNER CHUTE в сборе, GRAY(1736)
6LS0331002 запросить цену →INNER CHUTE в сборе, GRAY(1581), MFC7840N/MFC7840W
6-1LU2234001 запросить цену →прижимной ролик R в сборе
6-2LU2237001 запросить цену →прижимной ролик L в сборе
7LU2241001 запросить цену →FUSER крышка в сборе
7-1LU2243001 запросить цену →EJECT ACTUATOR
7-2LM5282001 запросить цену →EJECT ACTUATOR пружина
8LS0334001 запросить цену →SIDE крышка L, GRAY(1581)
8LS0334002 запросить цену →SIDE крышка L, GRAY(1736), MFC7840N/MFC7840W
9LS0335003 запросить цену →SIDE крышка SUB L, GRAY(1861)
9LS0335001 запросить цену →SIDE крышка SUB L, GRAY(1736)
9LS0335002 запросить цену →SIDE крышка SUB L, GRAY(1581), MFC7840N/MFC7840W
10LS0336001 запросить цену →SIDE крышка R в сборе, GRAY(1581)
10LS0336002 запросить цену →SIDE крышка R в сборе, GRAY(1736), MFC7840N/MFC7840W
11LU0335001 запросить цену →OUTER CHUTE в сборе
12LS1234001 запросить цену →BACK крышка (SP), GRAY(1581)
12LS1234002 запросить цену →BACK крышка (SP), GRAY(1736), MFC7840N/MFC7840W
13LS0339003 запросить цену →CORNER крышка, GRAY(1861)
13LS0339001 запросить цену →CORNER крышка, GRAY(1736)
13LS0339002 запросить цену →CORNER крышка, GRAY(1581), MFC7840N/MFC7840W
14LF6145001 запросить цену →PULL ARM L
15LF6146001 запросить цену →PULL ARM R
16LS0340001 ✓ в наличииPULL ARM направляющая
17LF6148001 запросить цену →LOCK CLAW
18LP2575001 запросить цену →PULL ARM пружина ADF L
19LP2904001 запросить цену →PULL ARM пружина ADF R
20LF6745001 запросить цену →CORD HOOK, MFC7320/MFC7340/MFC7345N/MFC7440N/
21LS1060001 запросить цену →PROCESS узел OP LABEL FOR US/CAN/ARG/CHL/BRA
21LS1116001 запросить цену →PROCESS узел OP LABEL
22LS0888001 запросить цену →HEATER CAUTION LABEL задний
23085411216 запросить цену →саморез BIND B M4X12
24087310816 запросить цену →саморез CUP B M3X8
25LE8842001 запросить цену →MJ крышка EXT, MFC7320/MFC7340/MFC7345N/MFC7440N/
26LU2935001 запросить цену →LABEL задний CHUTE ADD

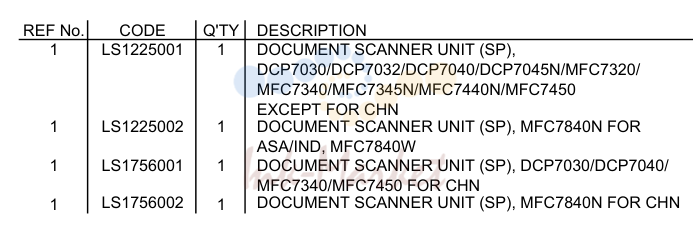

сканер

сканер

№АртикулНаименование
1LS1225001 запросить цену →сканер узел (SP)
1LS1225002 запросить цену →сканер узел (SP), MFC7840N FOR
1LS1756001 запросить цену →сканер узел (SP), DCP7030/DCP7040/
1LS1756002 запросить цену →сканер узел (SP), MFC7840N FOR CHN

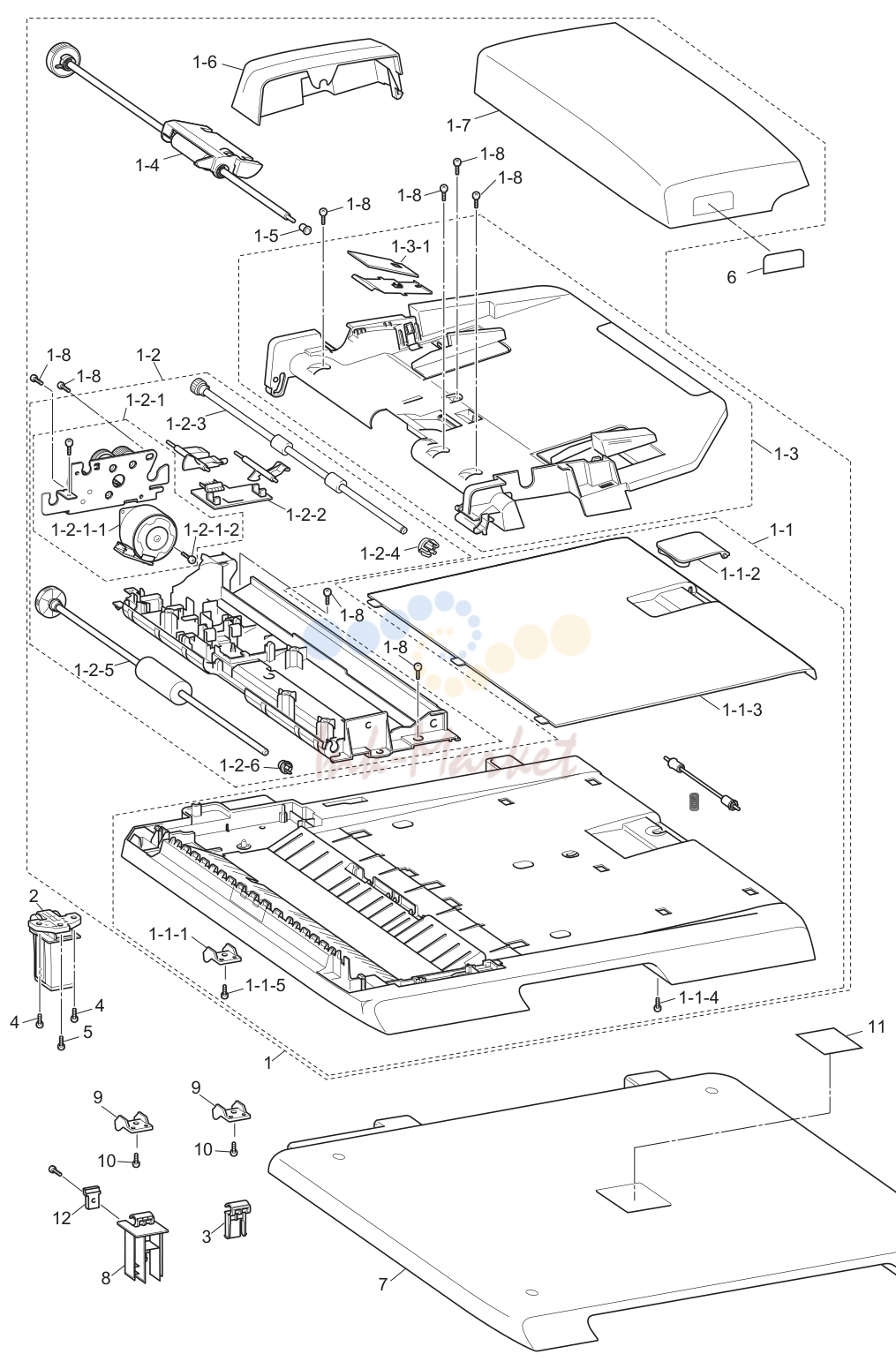

ADF

ADF

№АртикулНаименование
1LS1219001 запросить цену →ADF узел в сборе (SP), DCP7040/DCP7045N/MFC7440N/MFC7450
1LS1219003 запросить цену →ADF узел в сборе (SP), MFC7320/MFC7340/MFC7345N
1LS1219002 запросить цену →ADF узел в сборе (SP), MFC7840N/MFC7840W
1-1LS0360001 запросить цену →DOCUMENT крышка SUB в сборе, GRAY(1581)
1-1LS0360003 запросить цену →DOCUMENT крышка SUB в сборе, GRAY(1581)
1-1LS0360002 запросить цену →DOCUMENT крышка SUB в сборе, GRAY(1736), MFC7840N/MFC7840W
LF6165001 запросить цену →HINGE ARM EXCEPT FOR DCP7030/DCP7032
LS0363001 запросить цену →DOCUMENT STOPPER, GRAY(1736)
LS0363003 запросить цену →DOCUMENT STOPPER, GRAY(1861), MFC7320/MFC7340/MFC7345N
LS0363002 запросить цену →DOCUMENT STOPPER, GRAY(1581), MFC7840N/MFC7840W
LS0364001 запросить цену →DOCUMENT DRESS крышка, GRAY(1736)
LS0364003 запросить цену →DOCUMENT DRESS крышка, GRAY(1861)
LS0364002 запросить цену →DOCUMENT DRESS крышка, GRAY(1581), MFC7840N/MFC7840W
087310816 запросить цену →саморез CUP B M3X8 EXCEPT FOR DCP7030/DCP7032
085411216 запросить цену →саморез BIND B M4X12 EXCEPT FOR DCP7030/DCP7032
1-2LS0365001 запросить цену →нижний DOCUMENT CHUTE в сборе EXCEPT FOR DCP7030/DCP7032
LS0536001 запросить цену →DRIVE рама в сборе EXCEPT FOR DCP7030/DCP7032
LF9081001 запросить цену →ADF мотор EXCEPT FOR DCP7030/DCP7032
085320616 запросить цену →саморез BIND S M3X6 EXCEPT FOR DCP7030/DCP7032
LG7146001 запросить цену →ADF SEN плата в сборе EXCEPT FOR DCP7030/DCP7032
LF6577001 ✓ в наличииEJECTION ролик в сборе EXCEPT FOR DCP7030/DCP7032
LF4230001 запросить цену →EJECTION ролик втулка EXCEPT FOR DCP7030/DCP7032
LF6579001 под заказLF ролик в сборе EXCEPT FOR DCP7030/DCP7032
UF0026001 запросить цену →LF ролик втулка EXCEPT FOR DCP7030/DCP7032
1-3LS0366001 запросить цену →верхний DOCUMENT CHUTE в сборе, GRAY(1581), DCP7040/DCP7045N/
1-3LS0366002 запросить цену →верхний DOCUMENT CHUTE в сборе, GRAY(1736)
LS0978001 запросить цену →отделения RUBBER в сборе EXCEPT FOR DCP7030/DCP7032
1-4LP2601001 под заказSEPARATE ролик вал в сборе EXCEPT FOR DCP7030/DCP7032
1-5UF9949001 запросить цену →SEPARATE ролик втулка EXCEPT FOR DCP7030/DCP7032
1-6LS0371001 запросить цену →шестерня крышка, GRAY(1581), DCP7040/DCP7045N/
1-6LS0371002 запросить цену →шестерня крышка, GRAY(1736), MFC7840N/MFC7840W
1-7LS0372001 запросить цену →ADF крышка в сборе, GRAY(1581), DCP7040/DCP7045N/MFC7320/
1-7LS0372002 запросить цену →ADF крышка в сборе, GRAY(1736), MFC7840N/MFC7840W
1-8087311016 запросить цену →саморез CUP B M3X10 EXCEPT FOR DCP7030/DCP7032
2LS0939001 запросить цену →HINGE в сборе L EXCEPT FOR DCP7030/DCP7032
3LS1952001 запросить цену →HINGE R CHG
4087311016 запросить цену →саморез CUP B M3X10 EXCEPT FOR DCP7030/DCP7032
5087321217 запросить цену →саморез CUP S M3X12 EXCEPT FOR DCP7030/DCP7032
6LS0870001 запросить цену →EMBLEM, DCP7040
6LS0871001 запросить цену →EMBLEM, DCP7045N
6LS0503001 запросить цену →EMBLEM, MFC7320/MFC7340/MFC7450
6LS0869001 запросить цену →EMBLEM, MFC7345N/MFC7440N
6LS0869002 запросить цену →EMBLEM, MFC7840N
6LS0868001 запросить цену →EMBLEM, MFC7840W
7LS1938001 запросить цену →DOCUMENT крышка (SP), DCP7030/DCP7032
8LS0401001 запросить цену →HINGE L, DCP7030/DCP7032
9LF6165001 запросить цену →HINGE ARM, DCP7030/DCP7032
10085411216 запросить цену →саморез BIND B M4X12, DCP7030/DCP7032
11LS0721001 запросить цену →DCP EMBLEM, DCP7030
11LS0721002 запросить цену →DCP EMBLEM, DCP7032
12LS1690001 под заказHINGE L SUPPORT, DCP7030/DCP7032

Полный список запчастей доступен по запросу.
