Brother DCP 7020 MFC 7420 MFC 7820N — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание

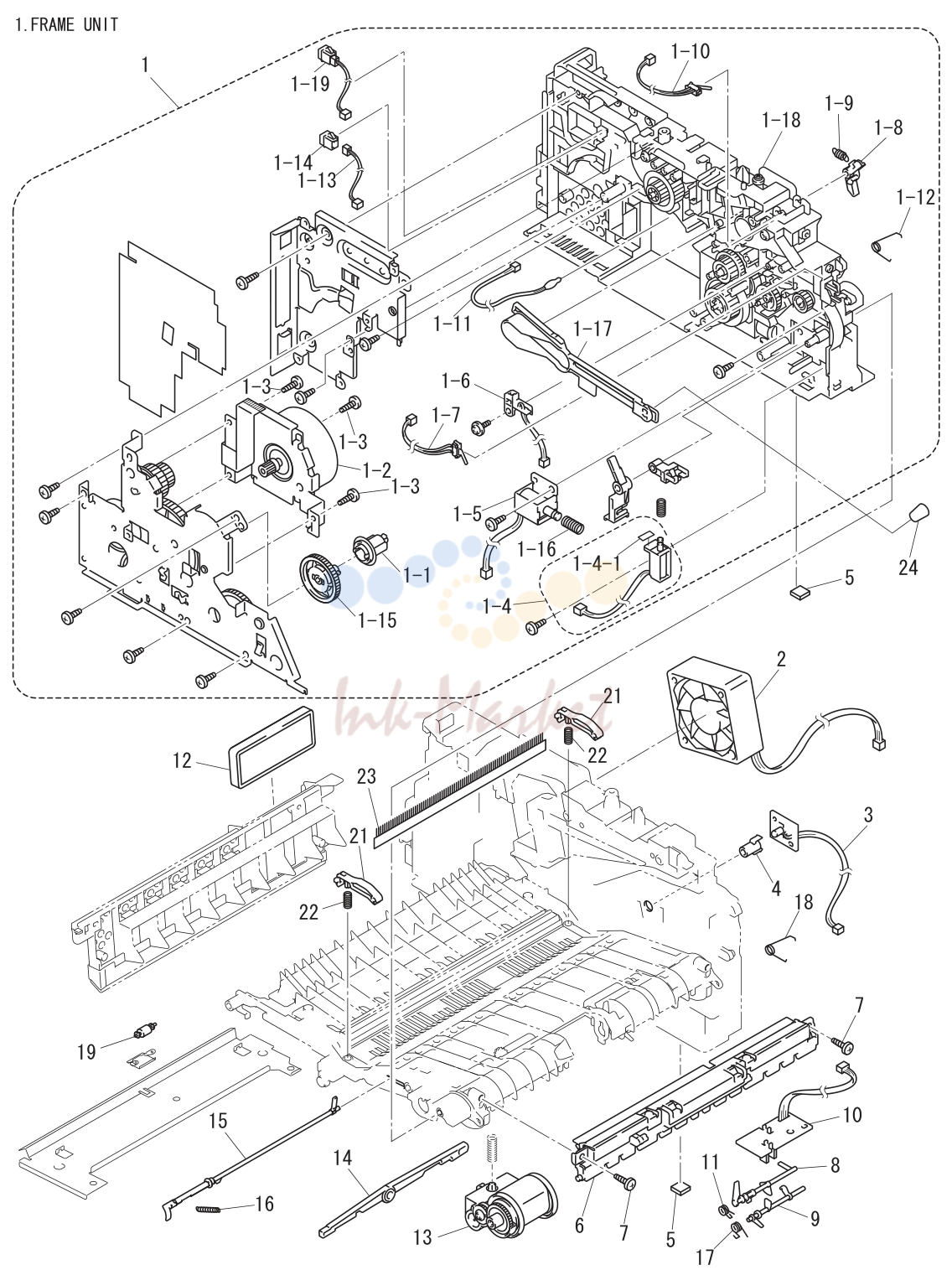

рама узел
| № | Артикул | Наименование |
|---|---|---|
| 1 | LF9386001 запросить цену → | основная рама L в сборе-S, DCP7020, MFC7420 del |
| 1 | LS3983001 запросить цену → | основная рама L в сборе, DCP7020, MFC7420 CHG |
| 1 | LX2538001 запросить цену → | основная рама L в сборе-SV, DCP7020, MFC7420 CHG |
| 1 | LF9387001 запросить цену → | основная рама L в сборе-S, MFC7820N del |
| 1 | LS3984001 запросить цену → | основная рама L в сборе, MFC7820N CHG |
| 1 | LX2537001 ✓ в наличии | основная рама L в сборе-SV, MFC7820N CHG |
| 1-1 | LM4227001 ✓ в наличии | DEVELOP JOINT |
| 1-2 | LM4341001 запросить цену → | главный мотор в сборе |
| 1-3 | 087320616 запросить цену → | саморез CUP S M3X6 |
| 1-4 | LM4238001 запросить цену → | P/R соленоид в сборе chg |
| LU7353001 запросить цену → | SOL DAMPER SHEET add | |
| 1-5 | LM4234001 под заказ | F/R соленоид в сборе chg |
| 1-6 | LJ9740001 ✓ в наличии | тонер датчик плата в сборе |
| 1-7 | LG5845001 запросить цену → | крышка датчик в сборе |
| 1-8 | LM4260001 ✓ в наличии | NEW тонер ACTUATOR |
| 1-9 | LM4261001 запросить цену → | NEW тонер ACTUATOR пружина |
| 1-10 | LG5832001 запросить цену → | NEW тонер датчик в сборе |
| 1-11 | LG5834001 запросить цену → | термистор в сборе add |
| 1-12 | LM6480001 запросить цену → | PINCH пружина L chg |
| 1-13 | LJ9744001 запросить цену → | термистор RELAY жгут add |
| 1-13 | LM9014001 ✓ в наличии | термистор RELAY жгут-S del |
| 1-14 | LJ9745001 запросить цену → | термистор жгут JOINT add |
| 1-14 | LM9013001 запросить цену → | термистор жгут JOINT-S del |
| 1-15 | LM4225001 под заказ | DEVELOP DRIVE шестерня add |
| 1-16 | LM4633001 запросить цену → | соленоид RELEASE пружина ALL add |
| 1-17 | LM4249001 запросить цену → | DRIVE RELEASE CAM add |
| 1-18 | LM4733001 запросить цену → | основная рама L SUB в сборе (WITHOUT GEARS) add |
| 1-19 | LT0974001 запросить цену → | термистор жгут узел add |
| 2 | LF6856001 запросить цену → | вентилятор мотор 60 узел |
| 3 | LJ9747001 запросить цену → | тонер LED плата в сборе |
| 4 | LM4267001 запросить цену → | LED держатель |
| 5 | LJ7403001 запросить цену → | RUBBER FOOT |
| 6 | LM4275001 под заказ | SUB CHUTE в сборе |
| 7 | 085411216 запросить цену → | саморез BIND B M4X12 |
| 8 | LM4282001 ✓ в наличии | REGIST передний ACTUATOR |
| 9 | LM4283001 запросить цену → | TAIL EDGE ACTUATOR |
| 10 | LJ9751001 запросить цену → | REGIST датчик плата в сборе |
| 11 | LM4285001 запросить цену → | REGIST передний пружина |
| 12 | LU0922001 запросить цену → | FILTER 2 в сборе chg |
| 13 | LM4300001 под заказ | PICKUP ролик держатель в сборе |
| 14 | LM6482001 запросить цену → | LINK рычаг chg |
| 15 | LM4284001 ✓ в наличии | REGIST задний ACTUATOR |
| 16 | LM4286001 запросить цену → | REGIST задний пружина |
| 17 | LM4287001 запросить цену → | TAIL EDGE пружина add |
| 18 | LM6481001 запросить цену → | PINCH пружина R chg |
| 19 | LJ7432001 под заказ | CLEANER прижимной ролик в сборе L add |
| 21 | LM4357001 запросить цену → | TRANSFER ARM add |
| 22 | LM4358001 запросить цену → | TRANSFER ARM пружина add |
| 23 | LM4595001 ✓ в наличии | ANTI-STATIC BRUSH ALL JPS add |
| 24 | LU1323001 запросить цену → | RUBBER SPACER ALL ADD |

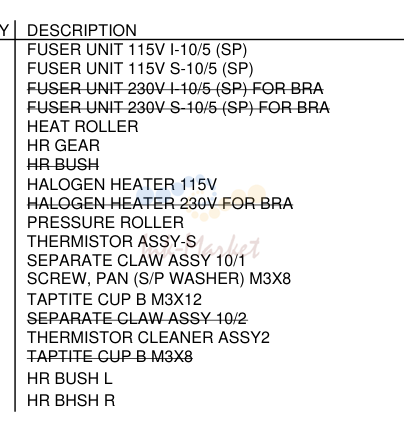

узел закрепления (печь)
| № | Артикул | Наименование |
|---|---|---|
| 1 | LM6721001 запросить цену → | FUSER узел 115V I-10/5 (SP) |
| 1 | LM6722001 запросить цену → | FUSER узел 115V S-10/5 (SP) |
| 1 | LM4960001 запросить цену → | FUSER узел 230V I-10/5 (SP) FOR BRA |
| 1 | LM4962001 запросить цену → | FUSER узел 230V S-10/5 (SP) FOR BRA del |
| 1-1 | LM4009001 под заказ | вал нагрева |
| 1-2 | LM4010001 ✓ в наличии | HR шестерня |
| 1-3 | LM4011001 запросить цену → | HR BUSH DEL |
| 1-4 | LM4012001 запросить цену → | HALOGEN HEATER 115V |
| 1-4 | LM4022001 запросить цену → | HALOGEN HEATER 230V FOR BRA del |
| 1-5 | LM4013001 запросить цену → | PRESSURE ролик |
| 1-6 | LM4865001 запросить цену → | термистор в сборе-S chg |
| 1-7 | LM4994001 ✓ в наличии | SEPARATE CLAW в сборе 10/1 chg |
| 1-8 | LM3855001 запросить цену → | винт, PAN (S/P шайба) M3X8 |
| 1-9 | 087311216 запросить цену → | саморез CUP B M3X12 |
| 1-10 | LM4997001 запросить цену → | SEPARATE CLAW в сборе 10/2 del |
| 1-11 | LM6305001 запросить цену → | термистор CLEANER ASSY2 chg |
| 1-12 | 087310816 запросить цену → | саморез CUP B M3X8 del |
| 1-13 | LM6735001 ✓ в наличии | HR BUSH L ADD |
| 1-14 | LM6736001 ✓ в наличии | HR BHSH R ADD |

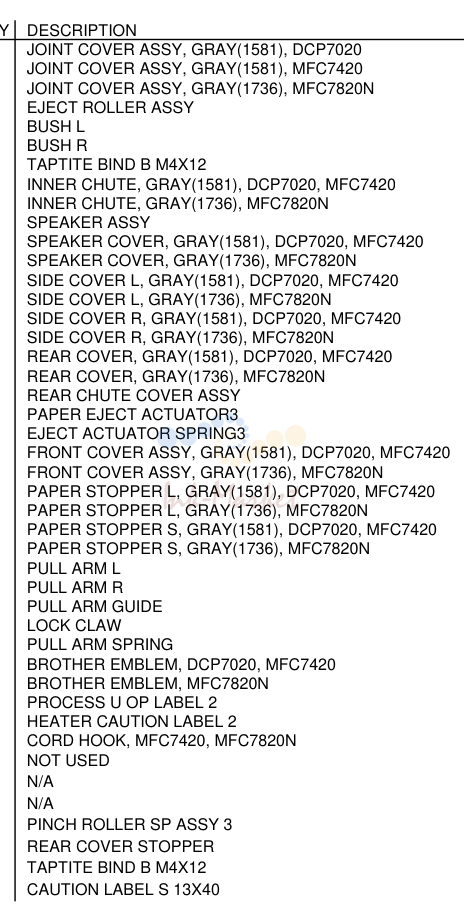

COVERS
| № | Артикул | Наименование |
|---|---|---|
| 1 | LF9873001 ✓ в наличии | JOINT крышка в сборе, GRAY(1581), DCP7020 chg |
| 1 | LF9871001 запросить цену → | JOINT крышка в сборе, GRAY(1581), MFC7420 chg |
| 1 | LF9871002 запросить цену → | JOINT крышка в сборе, GRAY(1736), MFC7820N chg |
| 1-1 | LM4105001 под заказ | EJECT ролик в сборе add |
| 1-2 | LM4108001 запросить цену → | BUSH L add |
| 1-3 | LM4107001 запросить цену → | BUSH R add |
| 2 | 085411216 запросить цену → | саморез BIND B M4X12 |
| 3 | LF6136001 ✓ в наличии | INNER CHUTE, GRAY(1581), DCP7020, MFC7420 |
| 3 | LF6136002 запросить цену → | INNER CHUTE, GRAY(1736), MFC7820N |
| 4 | LG5842001 запросить цену → | SPEAKER в сборе |
| 5 | LF6630001 запросить цену → | SPEAKER крышка, GRAY(1581), DCP7020, MFC7420 |
| 5 | LF6630002 запросить цену → | SPEAKER крышка, GRAY(1736), MFC7820N |
| 6 | LF6137001 запросить цену → | SIDE крышка L, GRAY(1581), DCP7020, MFC7420 |
| 6 | LF6248002 запросить цену → | SIDE крышка L, GRAY(1736), MFC7820N |
| 7 | LF6138001 запросить цену → | SIDE крышка R, GRAY(1581), DCP7020, MFC7420 |
| 7 | LF6138002 запросить цену → | SIDE крышка R, GRAY(1736), MFC7820N |
| 8 | LF9412001 запросить цену → | задний крышка, GRAY(1581), DCP7020, MFC7420 chg |
| 8 | LF9412002 запросить цену → | задний крышка, GRAY(1736), MFC7820N chg |
| 9 | LM6321001 ✓ в наличии | задний CHUTE крышка в сборе CHG |
| 10 | LM6320001 запросить цену → | PAPER EJECT ACTUATOR3 chg |
| 11 | LM6309001 запросить цену → | EJECT ACTUATOR SPRING3 chg |
| 12 | LF6140001 запросить цену → | передний крышка в сборе, GRAY(1581), DCP7020, MFC7420 |
| 12 | LF6140002 запросить цену → | передний крышка в сборе, GRAY(1736), MFC7820N |
| 13 | LF6143001 запросить цену → | PAPER STOPPER L, GRAY(1581), DCP7020, MFC7420 |
| 13 | LF6143002 запросить цену → | PAPER STOPPER L, GRAY(1736), MFC7820N |
| 14 | LF6144001 запросить цену → | PAPER STOPPER S, GRAY(1581), DCP7020, MFC7420 |
| 14 | LF6144002 запросить цену → | PAPER STOPPER S, GRAY(1736), MFC7820N |
| 15 | LF6145001 запросить цену → | PULL ARM L |
| 16 | LF6146001 запросить цену → | PULL ARM R |
| 17 | LF6147001 запросить цену → | PULL ARM направляющая |
| 18 | LF6148001 запросить цену → | LOCK CLAW |
| 19 | LF6149001 запросить цену → | PULL ARM пружина |
| 20 | LM4162001 запросить цену → | BROTHER EMBLEM, DCP7020, MFC7420 |
| 20 | LM4162002 запросить цену → | BROTHER EMBLEM, MFC7820N |
| 21 | LP2695001 запросить цену → | PROCESS U OP LABEL 2 chg |
| 22 | LM7050001 запросить цену → | HEATER CAUTION LABEL 2 chg |
| 23 | LF6745001 запросить цену → | CORD HOOK, MFC7420, MFC7820N |
| 27 | LM6598001 под заказ | прижимной ролик SP в сборе 3 chg |
| 28 | LM4568001 запросить цену → | задний крышка STOPPER add |
| 29 | 085411216 запросить цену → | саморез BIND B M4X12 add |
| 30 | LU0233001 запросить цену → | CAUTION LABEL S 13X40 add |

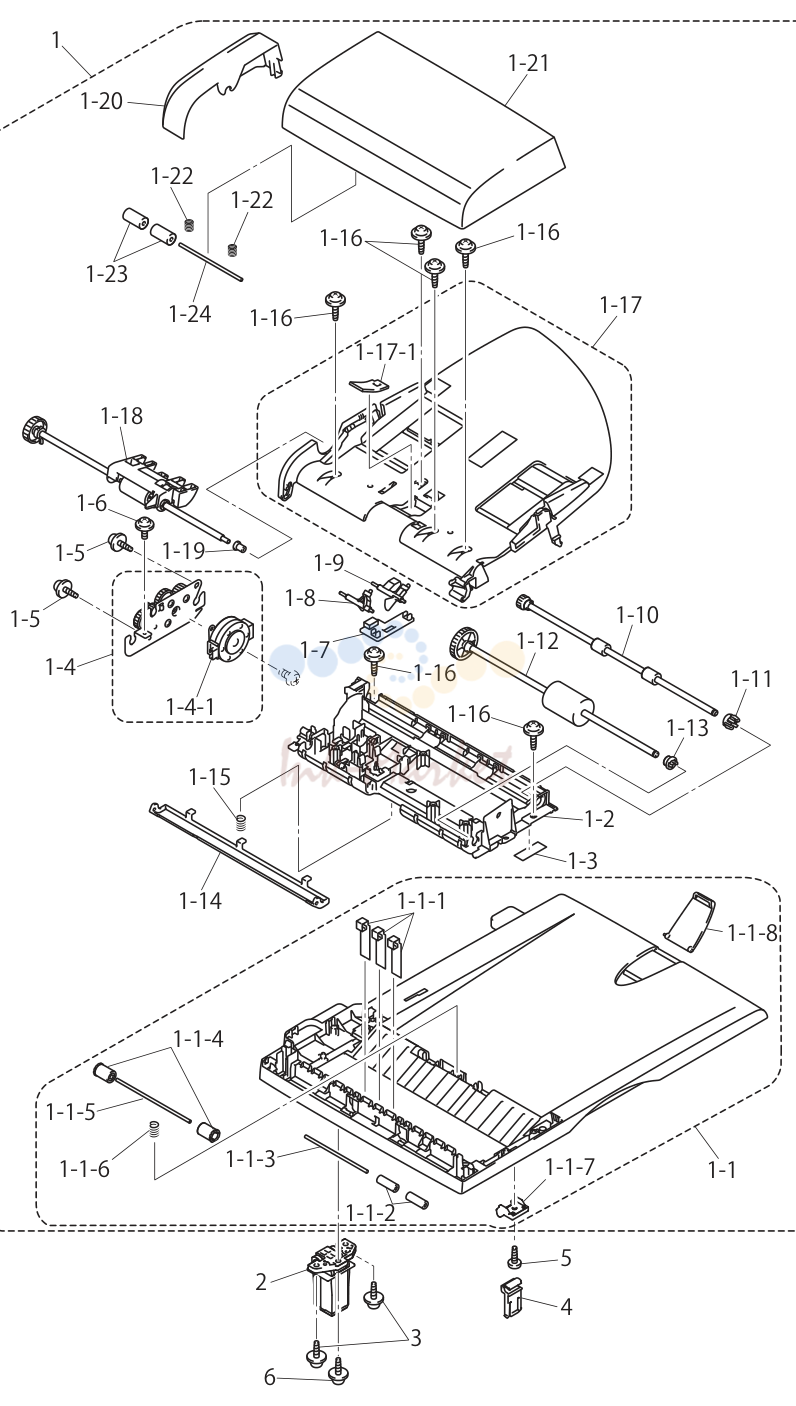

ADF
| № | Артикул | Наименование |
|---|---|---|
| 1 | LS0936001 запросить цену → | ADF узел (SP), DCP7020, MFC7420 ** CHG |
| 1 | LS0936002 запросить цену → | ADF узел (SP), MFC7820N ** CHG |
| 1-1 | LS0265001 запросить цену → | DOCUMENT крышка SUB в сборе, GRAY(1581), chg |
| 1-1 | LS0265002 запросить цену → | DOCUMENT крышка SUB в сборе, GRAY(1736), MFC7820N * chg |
| LF6864001 запросить цену → | PRESSURE ролик плёнка | |
| LE9733001 ✓ в наличии | PRESSURE ролик | |
| LE2471001 запросить цену → | PRESSURE ролик вал | |
| UL6244002 ✓ в наличии | EJECTION ролик | |
| LE9735001 запросить цену → | PRESSURE ролик вал | |
| LE6206001 запросить цену → | EJECTION пружина | |
| LF6165001 запросить цену → | HINGE ARM | |
| LF6166001 запросить цену → | DOCUMENT STOPPER, GRAY(1581), DCP7020, MFC7420 | |
| LF6166002 запросить цену → | DOCUMENT STOPPER, GRAY(1736), MFC7820N | |
| 1-2 | LF6168001 запросить цену → | нижний DOCUMENT CHUTE |
| 1-3 | LF6865001 запросить цену → | нижний DOCUMENT CHUTE плёнка |
| 1-4 | LS0268001 запросить цену → | DRIVE рама в сборе * chg |
| LF6172001 запросить цену → | ADF мотор ALL | |
| 1-5 | 087311016 запросить цену → | саморез CUP B M3X10 |
| 1-6 | 087320616 запросить цену → | саморез CUP S M3X6 |
| 1-7 | LG5847001 запросить цену → | ADF датчик плата в сборе |
| 1-8 | LF5217001 запросить цену → | ACTUATOR, R |
| 1-9 | LF4967001 запросить цену → | ACTUATOR, F |
| 1-10 | LF6577001 ✓ в наличии | EJECTION ролик в сборе |
| 1-11 | LF4230001 запросить цену → | втулка |
| 1-12 | LF6579001 под заказ | LF ролик в сборе |
| 1-13 | UF0026001 запросить цену → | RESIN втулка |
| 1-14 | LF5225001 запросить цену → | DOCUMENT HOLD chg |
| 1-15 | LF5226001 запросить цену → | DOCUMENT HOLD пружина |
| 1-16 | 087311016 запросить цену → | саморез CUP B M3X10 |
| 1-17 | LF6173001 запросить цену → | верхний DOCUMENT CHUTE в сборе |
| LF7135001 запросить цену → | отделения RUBBER | |
| 1-18 | LF6582001 запросить цену → | SEPARATE ролик вал в сборе |
| 1-19 | UF9949001 запросить цену → | SEPARATE ролик втулка |
| 1-20 | LF6177001 запросить цену → | шестерня крышка, GRAY(1581), DCP7020, MFC7420 |
| 1-20 | LF6177002 запросить цену → | шестерня крышка, GRAY(1736), MFC7820N |
| 1-21 | LF6179001 ✓ в наличии | ADF крышка, GRAY(1581), DCP7020, MFC7420 |
| 1-21 | LF6179002 запросить цену → | ADF крышка, GRAY(1736), MFC7820N |
| 1-22 | LE2472001 запросить цену → | LF пружина |
| 1-23 | UF9009001 под заказ | PRESSER ролик |
| 1-24 | LE2471001 запросить цену → | PRESSURE ролик вал |
| 2 | LF6846001 под заказ | HINGE в сборе L |
| 3 | 087311016 запросить цену → | саморез CUP B M3X10 chg |
| 4 | LF4976002 запросить цену → | HINGE |
| 5 | 085411216 запросить цену → | саморез BIND B M4X12 |
| 6 | 087321217 запросить цену → | саморез CUP S M3X12 * ** add |

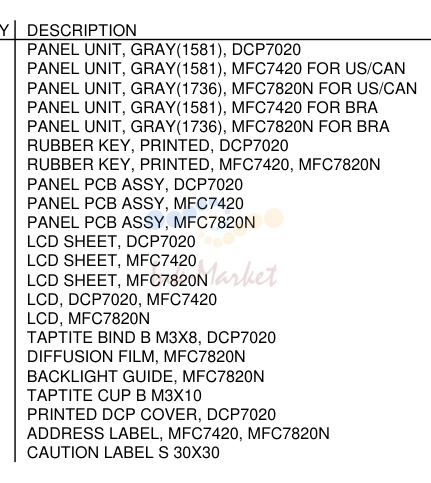

PANEL
| № | Артикул | Наименование |
|---|---|---|
| 1 | LF6270001 запросить цену → | PANEL узел, GRAY(1581), DCP7020 |
| 1 | LF6181001 запросить цену → | PANEL узел, GRAY(1581), MFC7420 FOR US/CAN |
| 1 | LF6249002 запросить цену → | PANEL узел, GRAY(1736), MFC7820N FOR US/CAN |
| 1 | LF6805001 запросить цену → | PANEL узел, GRAY(1581), MFC7420 FOR BRA |
| 1 | LF6989001 запросить цену → | PANEL узел, GRAY(1736), MFC7820N FOR BRA |
| 1-1 | LF6261001 запросить цену → | RUBBER KEY, PRINTED, DCP7020 |
| 1-1 | LF6184001 запросить цену → | RUBBER KEY, PRINTED, MFC7420, MFC7820N |
| 1-2 | LG5917001 запросить цену → | PANEL плата в сборе, DCP7020 B53K796 |
| 1-2 | LG5114001 запросить цену → | PANEL плата в сборе, MFC7420 B53K788 |
| 1-2 | LG5114002 ✓ в наличии | PANEL плата в сборе, MFC7820N B53K788 |
| 1-3 | LF6263001 запросить цену → | LCD SHEET, DCP7020 |
| 1-4 | LF6186001 запросить цену → | LCD SHEET, MFC7420 |
| 1-4 | LF6251001 запросить цену → | LCD SHEET, MFC7820N |
| 1-5 | LG6348001 запросить цену → | LCD, DCP7020, MFC7420 chg |
| 1-5 | LG6347001 запросить цену → | LCD, MFC7820N chg |
| 085310816 запросить цену → | саморез BIND B M3X8, DCP7020 | |
| 1-7 | LF6188001 запросить цену → | DIFFUSION плёнка, MFC7820N |
| 1-8 | LF6189001 запросить цену → | BACKLIGHT направляющая, MFC7820N |
| 2 | 087311016 запросить цену → | саморез CUP B M3X10 |
| 3 | LF6272001 запросить цену → | PRINTED DCP крышка, DCP7020 |
| 4 | LF6190001 запросить цену → | ADDRESS LABEL, MFC7420, MFC7820N |
| 5 | LU0234001 запросить цену → | CAUTION LABEL S 30X30 ADD |

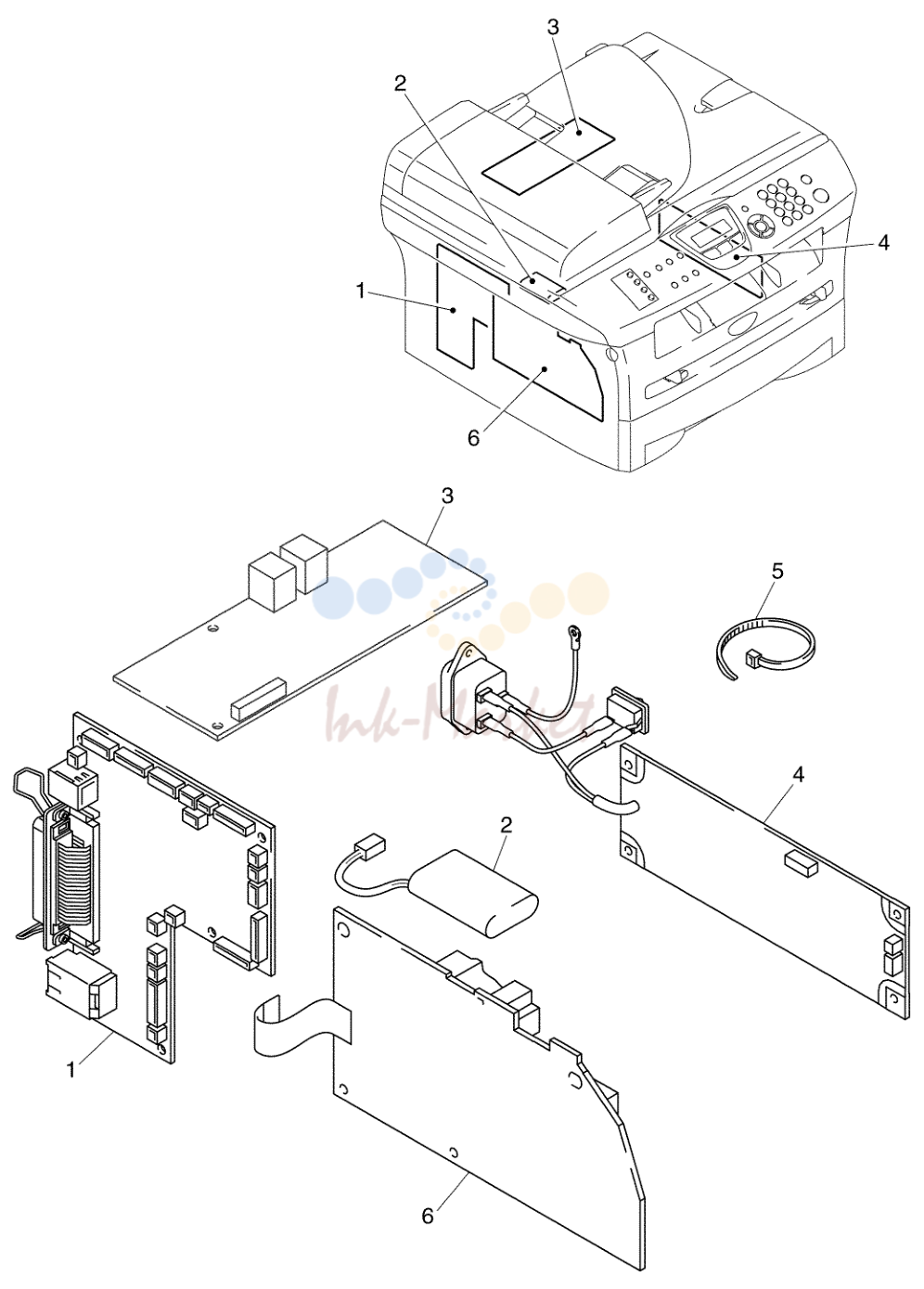

плата
| № | Артикул | Наименование |
|---|---|---|
| 1 | LG5922001 запросить цену → | MAIN плата в сборе, DCP7020 B53K774 |
| 1 | LG6432001 запросить цену → | MAIN плата в сборе-S, DCP7020 B53K774 add |
| 1 | LG6655001 запросить цену → | MAIN плата в сборе-SV, DCP7020 B53K834 add |
| 1 | LG5861001 запросить цену → | MAIN плата в сборе, MFC7420 FOR US/CAN B53K774 |
| 1 | LG6431001 запросить цену → | MAIN плата в сборе-S, MFC7420 FOR US/CAN B53K774 add |
| 1 | LG6654001 запросить цену → | MAIN плата в сборе-SV, MFC7420 FOR US/CAN B53K834 add |
| 1 | LG5918001 запросить цену → | MAIN плата в сборе, MFC7820N FOR US/CAN B53K790 |
| 1 | LG6430001 запросить цену → | MAIN плата в сборе-S, MFC7820N FOR US/CAN B53K790 add |
| 1 | LG6798001 запросить цену → | MAIN плата в сборе-SV, MFC7820N FOR US/CAN B53K835 add |
| 1 | LG5861004 запросить цену → | MAIN плата в сборе, MFC7420 FOR BRA B53K774 |
| 1 | LG6431004 запросить цену → | MAIN плата в сборе-S, MFC7420 FOR BRA B53K774 add |
| 1 | LG6654004 запросить цену → | MAIN плата в сборе-SV, MFC7420 FOR BRA B53K834 add |
| 1 | LG5918004 запросить цену → | MAIN плата в сборе, MFC7820N FOR BRA B53K790 |
| 1 | LG6430004 запросить цену → | MAIN плата в сборе-S, MFC7820N FOR BRA B53K790 add |
| 1 | LG6798004 запросить цену → | MAIN плата в сборе-SV, MFC7820N FOR BRA B53K834 add |
| 2 | LG5921001 запросить цену → | BATTERY в сборе, MFC7820N |
| 3 | LT0866001 запросить цену → | NCU плата в сборе, MFC7420 FOR US B57T013 CHG |
| 3 | LT0867001 запросить цену → | NCU плата в сборе, MFC7820N FOR US B57T013 CHG |
| 3 | LT0866002 запросить цену → | NCU плата в сборе, MFC7420 FOR CAN B57T013 CHG |
| 3 | LT0867002 запросить цену → | NCU плата в сборе, MFC7820N FOR CAN B57T013 CHG |
| 3 | LG6190003 запросить цену → | NCU плата в сборе, MFC7420 FOR BRA B53K786 chg |
| 3 | LG6190004 запросить цену → | NCU плата в сборе, MFC7820N FOR BRA B53K786 chg |
| 4 | LG5871001 запросить цену → | PS плата узел, 115V FOR US/CAN/BRA chg |
| 4 | LG6191001 запросить цену → | PS плата узел FOR BRA del |
| 5 | LJ8657001 запросить цену → | BINDER 2.3X79 |
| 6 | LJ9708001 запросить цену → | HIGH-VOLTAGE PS плата в сборе |

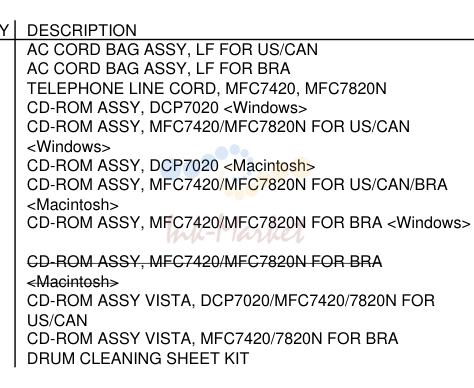

ACCESSORIES
| № | Артикул | Наименование |
|---|---|---|
| 1 | LG4400001 запросить цену → | AC CORD BAG в сборе, LF FOR US/CAN |
| 1 | LT0914001 запросить цену → | AC CORD BAG в сборе, LF FOR BRA chg |
| 2 | LG3077001 запросить цену → | TELEPHONE LINE CORD, MFC7420, MFC7820N |
| 3 | LF6549001 запросить цену → | CD-ROM в сборе, DCP7020 <Windows> |
| 3 | LF6527001 запросить цену → | CD-ROM в сборе, MFC7420/MFC7820N FOR US/CAN |
| 3 | LF6550001 запросить цену → | CD-ROM в сборе, DCP7020 <Macintosh> |
| 3 | LF6978001 запросить цену → | CD-ROM в сборе, MFC7420/MFC7820N FOR US/CAN/BRA chg |
| 3 | LF6587001 запросить цену → | CD-ROM в сборе, MFC7420/MFC7820N FOR BRA <Windows> |
| 3 | LF6977001 запросить цену → | CD-ROM в сборе, MFC7420/MFC7820N FOR BRA del |
| 4 | LS0471001 запросить цену → | CD-ROM в сборе VISTA, DCP7020/MFC7420/7820N FOR chg |
| LS0464001 запросить цену → | chg | |
| LU1185001 запросить цену → | ADD |
комментарии
