Brother DCP 1400 MFC 9700 MFC 9800 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».

Запчасти по узлам (со схемами)

Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.

Содержание

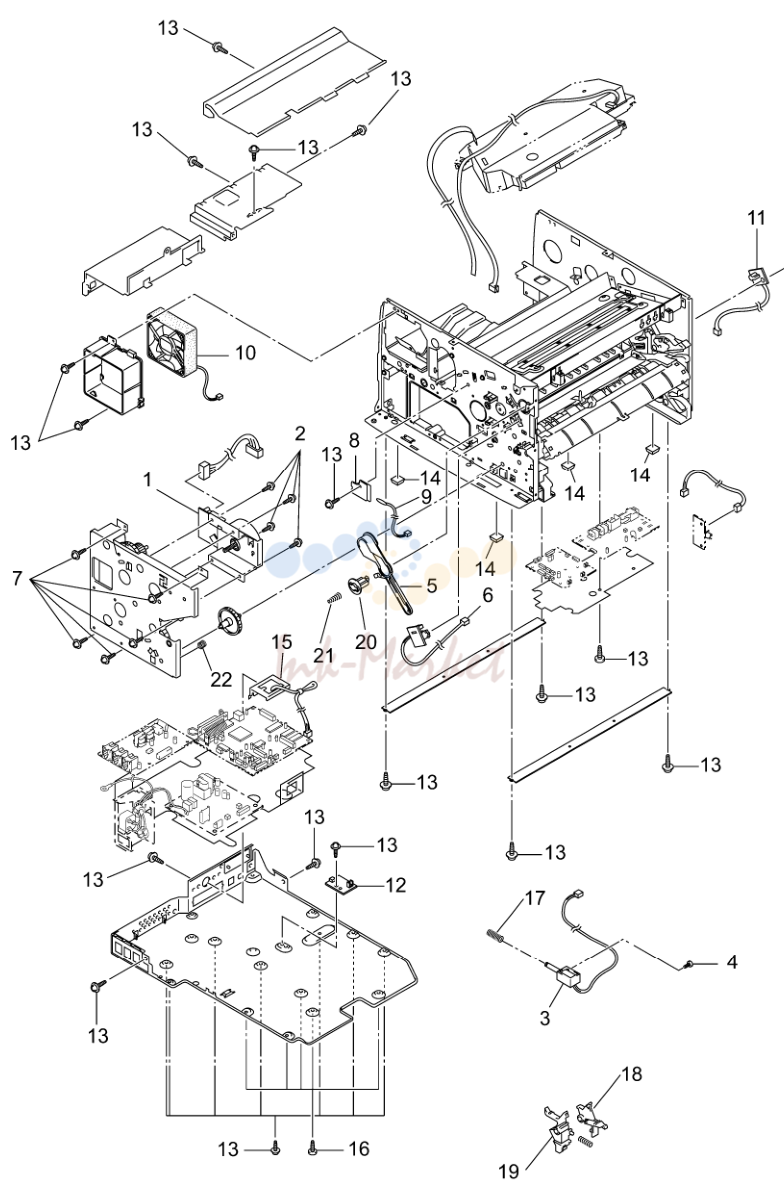

основная рама

основная рама

№АртикулНаименование
1LE1744001 запросить цену →главный мотор в сборе
2087320616 запросить цену →саморез, CUP S M3X6
3LJ5701001 запросить цену →соленоид в сборе
4000300415 запросить цену →винт, BIND M3X4
5UL8984001 запросить цену →передний крышка LINK
6LJ5704001 запросить цену →тонер датчик (LED) плата
7087320616 запросить цену →саморез, CUP S M3X6
8LE1166001 запросить цену →термистор плёнка
9LG2423001 запросить цену →IN CASING TEMPERATURE термистор
10LJ4745001 запросить цену →вентилятор
11UL9104001 запросить цену →тонер датчик (RECEIVER) плата
12LG2438001 запросить цену →PAPER EJECTION датчик плата
13087320616 запросить цену →саморез, CUP S M3X6
14LJ7403001 запросить цену →RUBBER FOOT
15LJ8031001 запросить цену →2ND кассета RELAY плата
16085411215 запросить цену →винт, BIND B TITE M4X12
17LJ5703001 запросить цену →соленоид RELEASE пружина
18UL8972001 запросить цену →P/R муфта рычаг
19UL8971001 запросить цену →F/R муфта рычаг
20UL8982001 запросить цену →DEVELOP JOINT
21UL8983001 запросить цену →JOINT пружина
22UL8959001 запросить цену →FRICTION пружина

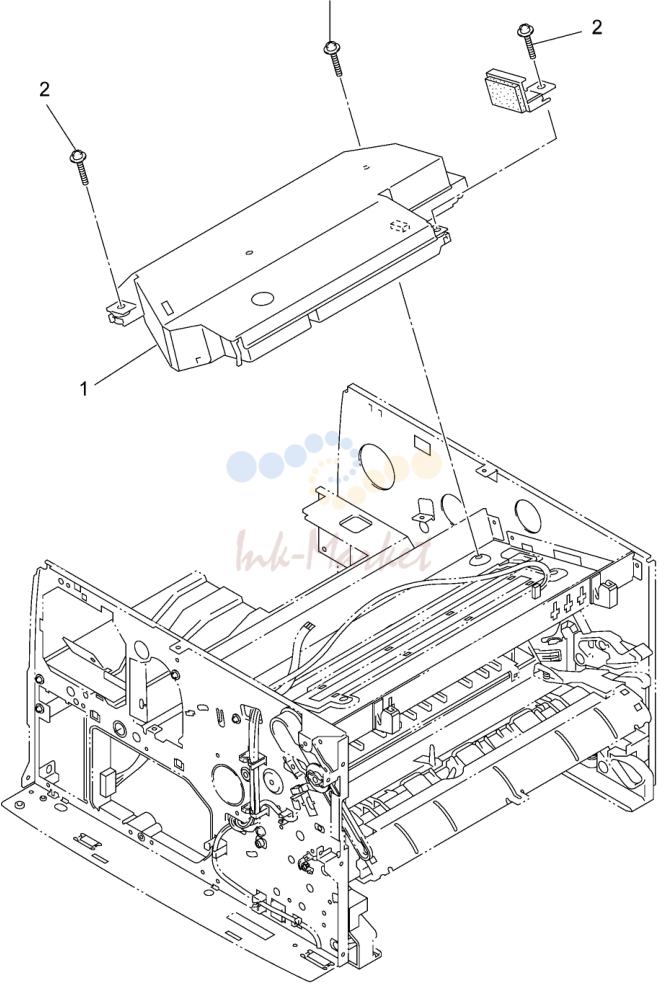

лазер-узел

лазер-узел

№АртикулНаименование
1LJ5828001 запросить цену →лазер-узел(SP)
2087321615 запросить цену →саморез, CUP S M3X16

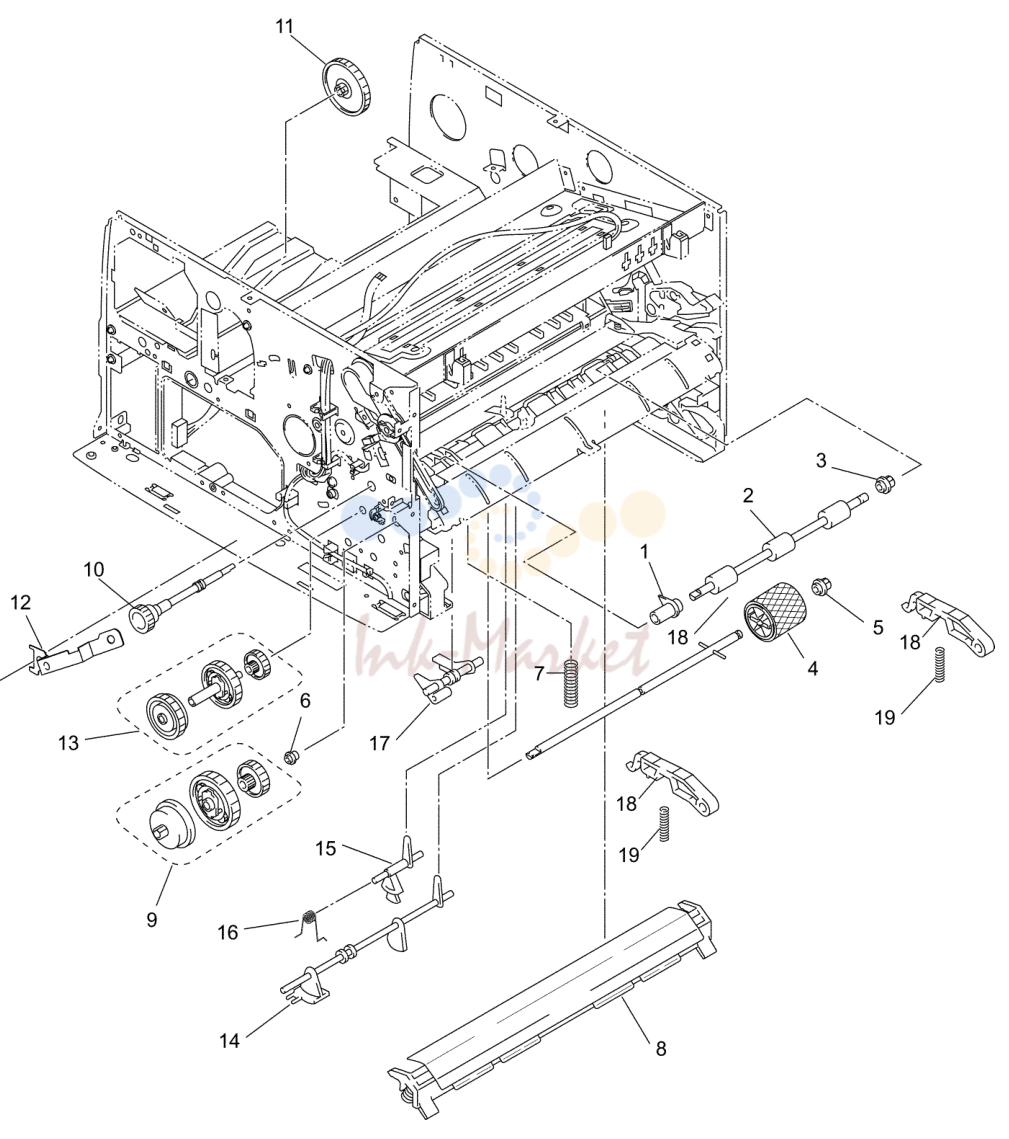

тракт бумаги

тракт бумаги

№АртикулНаименование
1UL9059001 запросить цену →JOINT
2UL9060001 запросить цену →PAPER FEED ролик в сборе
3UL9062001 запросить цену →PAWLED втулка
4UL9066001 под заказPAPER PICK-UP ролик
5UL9062001 запросить цену →PAWLED втулка
6UL9069001 запросить цену →CONDUCTOR втулка
7LJ4499001 запросить цену →ELECTRODE пружина
8LJ4843001 запросить цену →OUTER CHUTE 1 (SP)
10UL9070001 запросить цену →шестерня 21
11UL8985001 запросить цену →шестерня 59
12LJ5705001 запросить цену →шестерня 21 PRESSURE пластина
13LJ5838001 запросить цену →FEED ролик PLANETARY шестерня в сборе (SP)
14UL9049001 запросить цену →MANUAL INSERTION датчик ACTUATOR
16UL9051001 запросить цену →REGISTRATION датчик пружина
17UU2042001 запросить цену →кассета датчик ACTUATOR
19UL9052001 запросить цену →TRANSFER пружина ADD

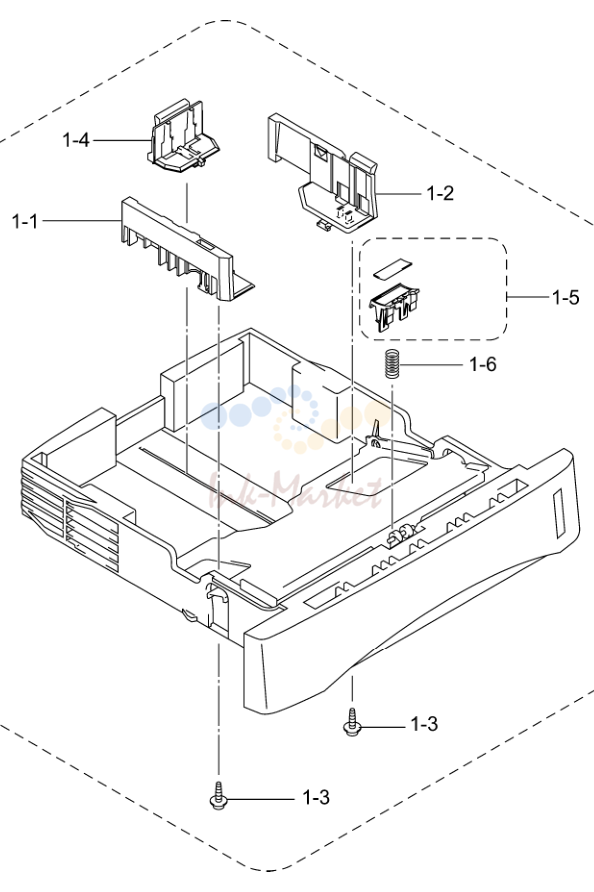

лоток бумаги

лоток бумаги

№АртикулНаименование
1LE1162001 запросить цену →лоток бумаги в сборе, LEGAL (SP)
1-1UL9078001 запросить цену →SIDE направляющая L, BLUE(6155)
1-2UL9079001 запросить цену →SIDE направляющая R, BLUE(6155)
1-4UL9083001 запросить цену →PAPER задний направляющая, BLUE(6155)
1-5UL9084001 запросить цену →отделения PAD SUPPORT в сборе
1-6UL9090001 запросить цену →отделения PAD пружина

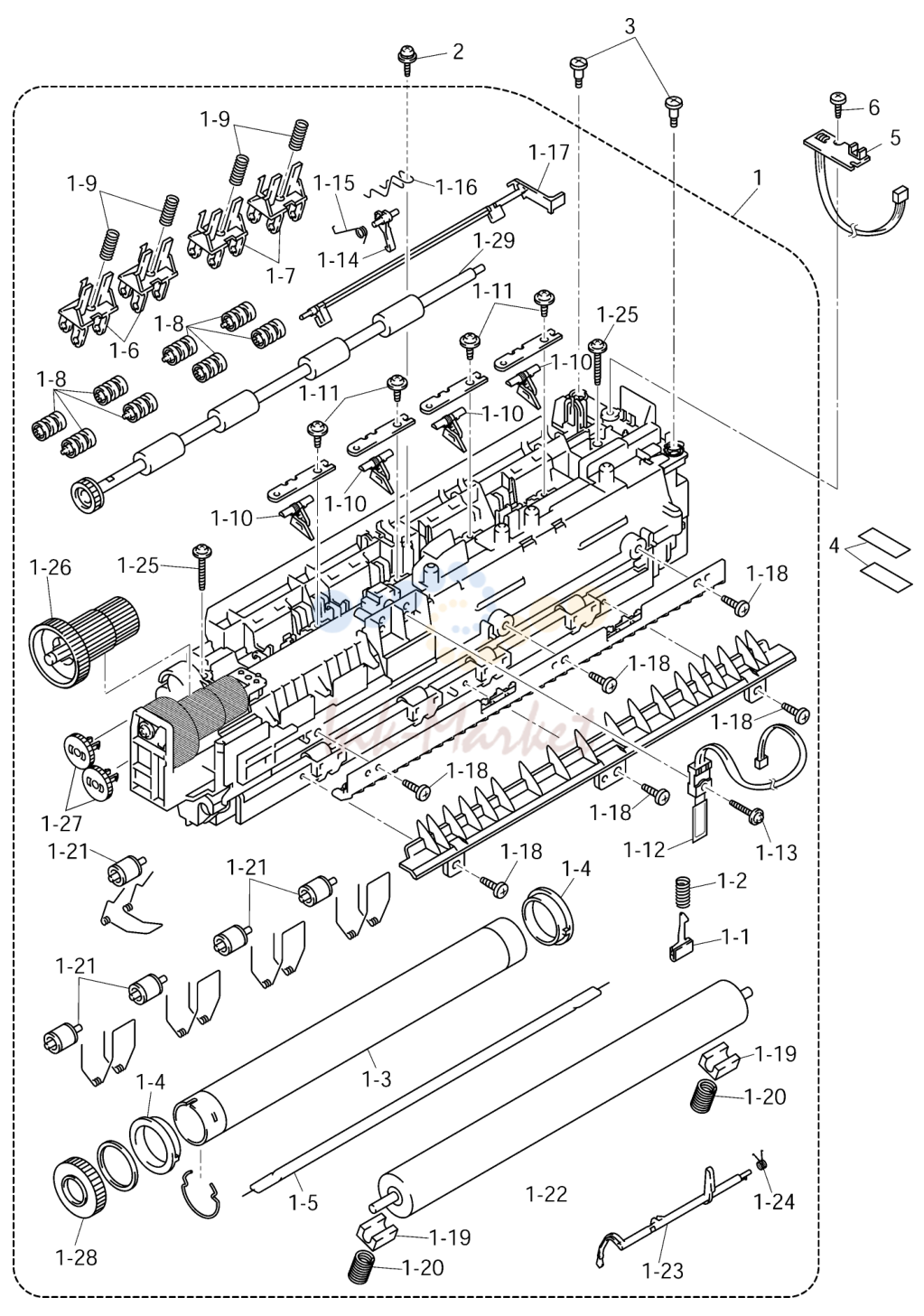

HEAT узел закрепления (печь)

HEAT узел закрепления (печь)

№АртикулНаименование
1LJ7161001 запросить цену →узел закрепления (печь), 115V
1-1LJ5682001 запросить цену →CLEANER в сборе
1-2UH3635001 запросить цену →CLEANER пружина 30
1-3LJ5684001 под заказвал нагрева 25
1-4UL8908001 запросить цену →HR подшипник 25
1-5LJ5685001 запросить цену →галогенная лампа, 115V
1-6LJ5276001 запросить цену →EJECT прижимной ролик держатель L
1-7LJ5277001 запросить цену →EJECT прижимной ролик держатель R
1-8LJ5278001 запросить цену →EJECT прижимной ролик
1-9LJ5279001 запросить цену →EJECT PINCH пружина
1-10LJ7877001 ✓ в наличиисепаратор в сборе C chg
1-11087310615 запросить цену →саморез, CUP B M3X6
1-12LJ5686001 запросить цену →термистор в сборе
1-13085311216 запросить цену →винт, BIND B TITE 3X12
1-14LJ5734001 запросить цену →EJECT ACTUATOR 2
1-15LJ5732001 запросить цену →EJECT ACTUATOR пружина 2
1-16LJ5736001 запросить цену →ACTUATOR держатель
1-17LJ5735001 запросить цену →EJECT ACTUATOR 3
1-18085311015 запросить цену →винт, BIND B TITE 3X10
1-19UL8916001 запросить цену →PR втулка
1-20LJ5690001 запросить цену →PR пружина
1-21LJ5268001 запросить цену →CLEANER прижимной ролик в сборе
1-22LJ5287001 запросить цену →PRESSURE ролик 25
1-23UL8920001 запросить цену →PAPER EJECT ACTUATOR
1-24UL8921001 запросить цену →EJECT ACTUATOR пружина
1-25087312015 запросить цену →саморез, CUP B M3X20
1-26UL8923001 запросить цену →FU DRIVER шестерня
1-27LM2047001 ✓ в наличииIDLE шестерня 13 chg
1-28UL8910001 запросить цену →HR шестерня 34 add
1-29LJ4118001 запросить цену →EJECT ролик в сборе ADD
2087320815 запросить цену →саморез, CUP S M3X8
3LJ4740001 запросить цену →SHOULDER винт
4LJ4432001 запросить цену →TAPE 32X12
5LJ8841001 запросить цену →JAM датчик плата в сборе
6085311015 запросить цену →винт, BIND B TITE 3X10

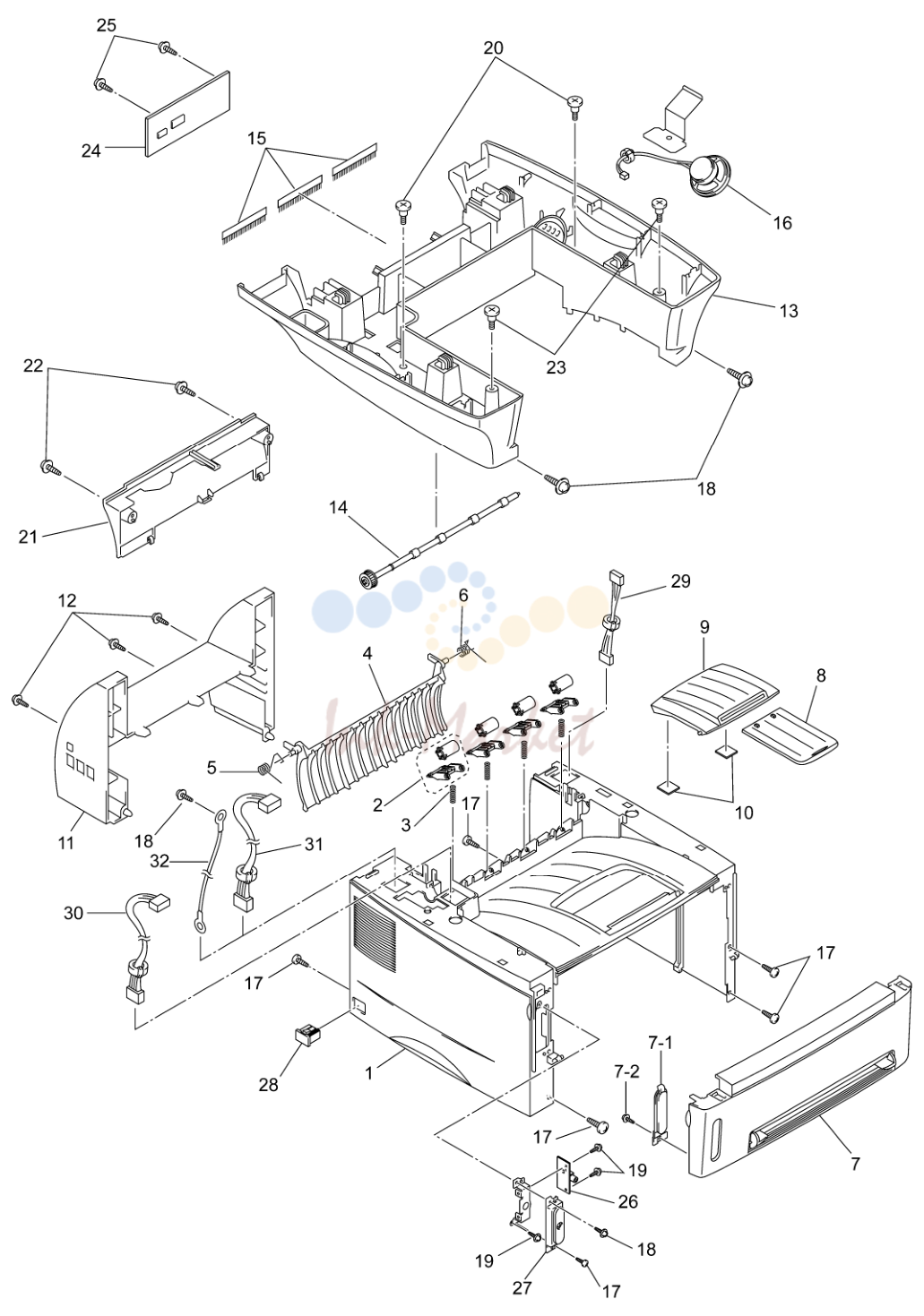

крышка

крышка

№АртикулНаименование
1LJ5751001 запросить цену →MAIN крышка в сборе, GRAY(1495)
2UL9122001 запросить цену →прижимной ролик в сборе
3UL9125001 запросить цену →прижимной ролик пружина
4LJ5763001 запросить цену →OUTER CHUTE, GRAY(1495)
5UL9127001 запросить цену →CHUTE пружина L
6UL9128001 запросить цену →CHUTE пружина R
7UU2102003 запросить цену →передний крышка в сборе, GRAY(1495)
7-1UU2094001 запросить цену →передний SUB крышка, GRAY(1495)
7-2087310815 запросить цену →саморез, CUP B M3X8
8LE1197001 запросить цену →PAPER SUB TRAY, GRAY(1495)
9LE1198001 запросить цену →PAPER SUB TRAY крышка, GRAY(1495)
10LE1291001 запросить цену →TRAY крышка ADHESIVE TAPE
11UU2002001 запросить цену →задний крышка, GRAY(1495)
13LE1200001 запросить цену →SCANNER MOUNT, GRAY(1495)
14UL9142001 запросить цену →EXIT ролик в сборе
15LJ4125001 запросить цену →ANTI-STATIC BRUSH
16LG2425001 запросить цену →SPEAKER узел
17085320816 запросить цену →саморез, BIND S M3X8
18087321015 запросить цену →саморез, CUP S M3X10
20UF9823001 запросить цену →SHOULDER винт
21LE1202001 запросить цену →верхний задний крышка
22087411216 запросить цену →саморез, CUP B M4X12
23LE1368001 запросить цену →SHOULDER винт BIND B M4X8
24LG3260001 запросить цену →RELAY плата в сборе
25087311016 запросить цену →саморез, CUP B M3X10
28UU2045001 запросить цену →SWITCH крышка
29LG3360001 запросить цену →MAIN-PANEL жгут
30LG3361001 запросить цену →MAIN-CCD жгут
31LG3362001 запросить цену →MAIN-мотор жгут
LG2418001 запросить цену →GROUND WIRE

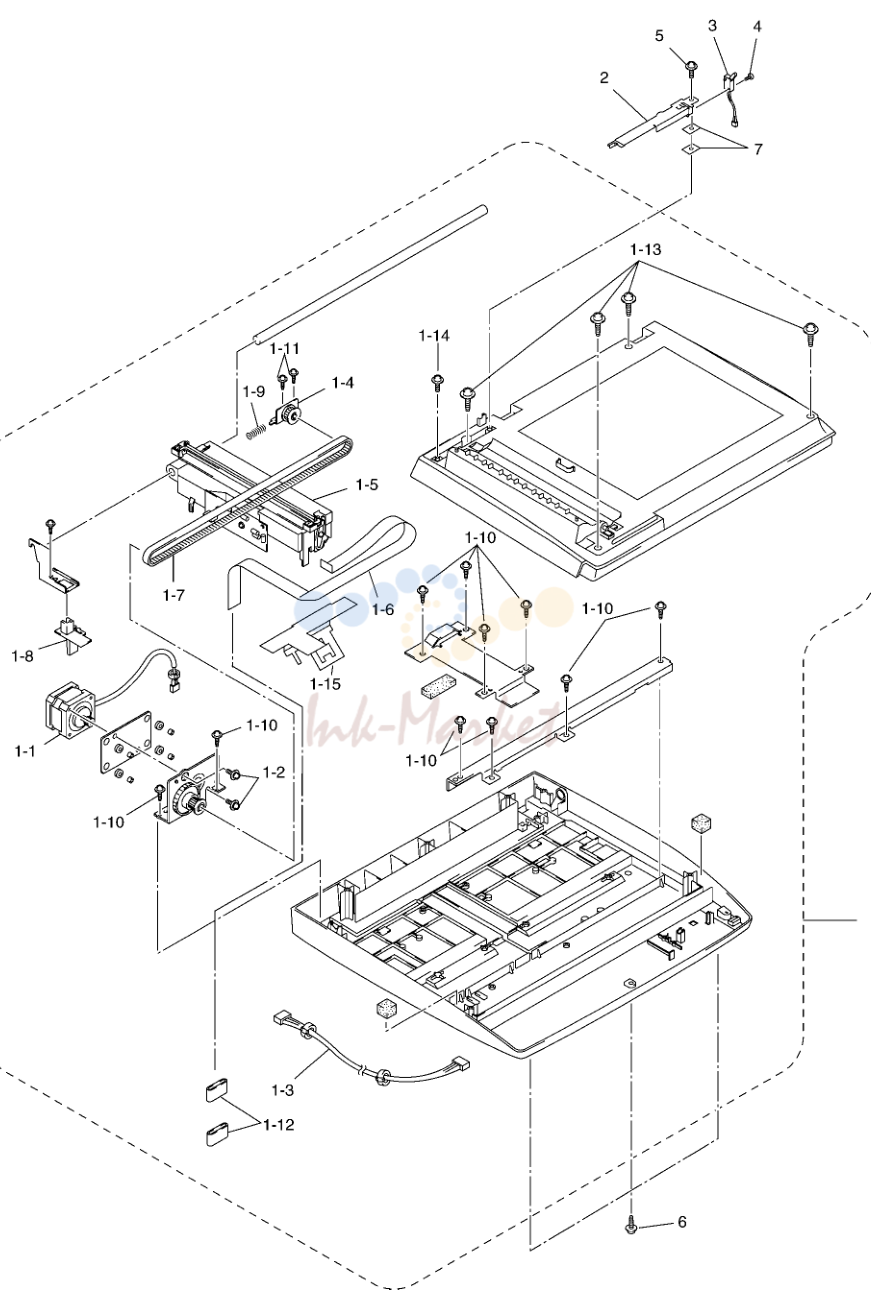

сканер

сканер

№АртикулНаименование
1LE7574001 запросить цену →SCANNER узел (SP)
1-1LE3338001 запросить цену →CCD мотор (INCLUDING жгут)
1-3LG2025001 запросить цену →PANEL жгут
1-4LE3417001 запросить цену →PULLEY в сборе
1-5LE7777001 запросить цену →CCD узел в сборе (SP)
1-6LE8487001 запросить цену →CCD FLAT шлейф ZLE
1-7LE3423001 запросить цену →CCD DRIVE ремень
1-8LE2082001 запросить цену →CCD LOCK
1-9LE2079001 запросить цену →COMPRESSION пружина
1-10087310815 запросить цену →саморез, CUP B M3X8
1-11LE2805001 запросить цену →саморез, PAN B M3X10
1-12LG2020001 запросить цену →FLAT CORE (CCD)
1-13087411216 запросить цену →саморез, CUP B M4X12
1-14087310815 запросить цену →саморез, CUP B M3X8
1-15LE2542001 запросить цену →FERRITE CORE SUPPORT
2LE3500001 запросить цену →жгут SUPPORT CHG
3LG2737001 запросить цену →DOCUMENT крышка SWITCH
4LE0832001 запросить цену →саморез, PAN P 1.6X8
5087311016 запросить цену →саморез, CUP B M3X10
6087310815 запросить цену →саморез, CUP B M3X8
7LE7638001 запросить цену →SPACER del

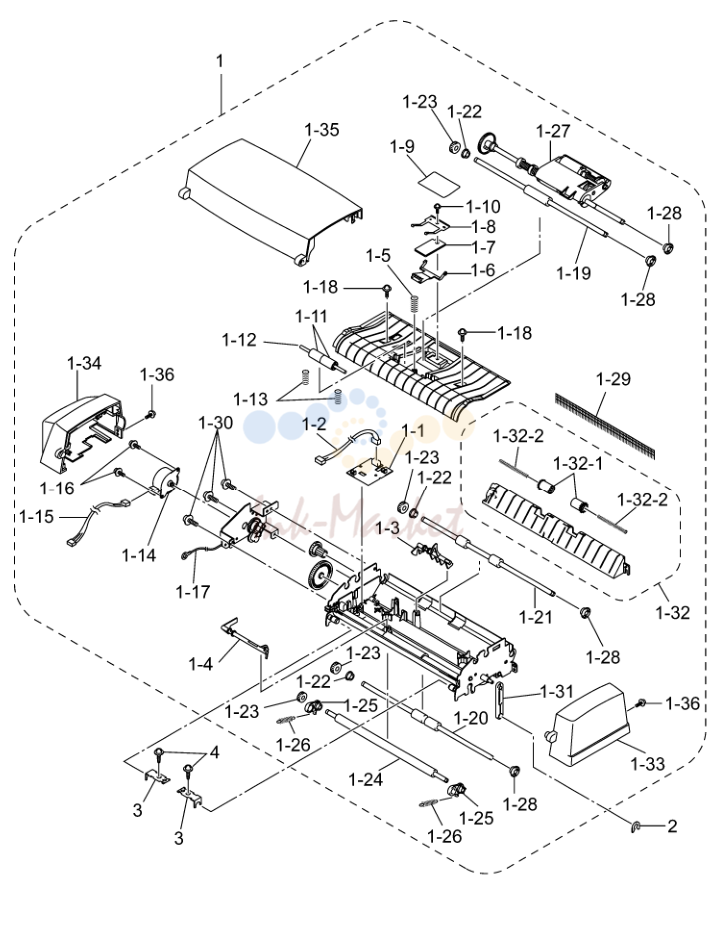

ADF&TRAY

ADF&TRAY

№АртикулНаименование
1LE1525001 запросить цену →ADF узел(SP) 1
1-1UG6609001 запросить цену →DOCUMENT датчик плата
1-2LG2014001 запросить цену →DOCUMENT датчик жгут
1-3UF7026001 запросить цену →DOCUMENT передний датчик ACTUATOR
1-4LE2008001 запросить цену →DOCUMENT задний датчик ACTUATOR
1-5LE2011001 запросить цену →COMPRESSION пружина
1-6LE2551001 запросить цену →RUBBER держатель A
1-7UU2055001 запросить цену →отделения RUBBER
1-8LE2550001 запросить цену →пружина пластина A в сборе
1-9LE2470001 ✓ в наличииADF плёнка
1-10UF6116001 запросить цену →саморез, PAN B M3X6
1-11UF9009001 под заказPRESSER ролик
1-12LE2471001 запросить цену →PRESSURE ролик вал
1-13LE2472001 запросить цену →PRESSURE ролик пружина
1-14LE1215001 запросить цену →ADF мотор
1-15LG2201001 запросить цену →ADF мотор жгут
1-17LG2016001 запросить цену →GROUNDING WIRE
1-18087310815 запросить цену →саморез, CUP B M3X8
1-19LE2026001 запросить цену →верхний LF ролик (GRAY)
1-20LE2029001 запросить цену →нижний LF ролик( BLACK)
1-21LE2028001 запросить цену →DOCUMENT EJECTION ролик
1-22UF8105001 запросить цену →CONDUCTIVE втулка
1-23UU7039001 запросить цену →LF ролик шестерня 27
1-24LE2030001 запросить цену →WHITE ролик
1-25LE2032001 запросить цену →WHITE ролик втулка
1-26LE2033001 запросить цену →EXTENSION пружина
1-27LE2919001 запросить цену →DOCUMENT FEED ролик держатель в сборе
LE2037001 под заказDOCUMENT FEED ролик (RUBBER)
1-28UU1290001 запросить цену →CONDUCTIVE втулка
1-29UU7505001 запросить цену →ANTI-STATIC BRUSH
1-30087320616 запросить цену →саморез, CUP S M3X6
1-31UF0208001 запросить цену →ADF ARM
1-32LE2048001 запросить цену →DOCUMENT EJECTION CHUTE в сборе
LE2582001 запросить цену →прижимной ролик, GRAY(1267)
UU2009001 запросить цену →прижимной ролик пружина
1-33LE2050001 запросить цену →ADF SIDE крышка F, GRAY(1495)
1-34LE2051001 запросить цену →ADF SIDE крышка R, GRAY(1495)
1-35LE2534001 запросить цену →ADF крышка в сборе, GRAY(1495)
1-36087320816 запросить цену →саморез, CUP S M3X8
2UF8088001 запросить цену →PLASTIC RETAINING RING
3LE2053001 запросить цену →ADF SUPPORT
4087310816 запросить цену →саморез, CUP B M3X8
5LE2056001 запросить цену →DOCUMENT TRAY, GRAY(1495)
6LE2487001 запросить цену →DOCUMENT SPONGE
7LE3426001 запросить цену →DOCUMENT TRAY в сборе
8LE2567001 запросить цену →HINGE A, BLACK
9087311015 запросить цену →саморез, CUP B M3X10
10LE2777001 запросить цену →DOCUMENT SUPPORT, GRAY(1495)
11087320816 запросить цену →саморез, CUP S M3X8
12LE2568001 запросить цену →HINGE держатель A
13LE1568001 запросить цену →DOCUMENT TRAY REINFORCEMENT пластина
14UF6116001 запросить цену →саморез, PAN B M3X6

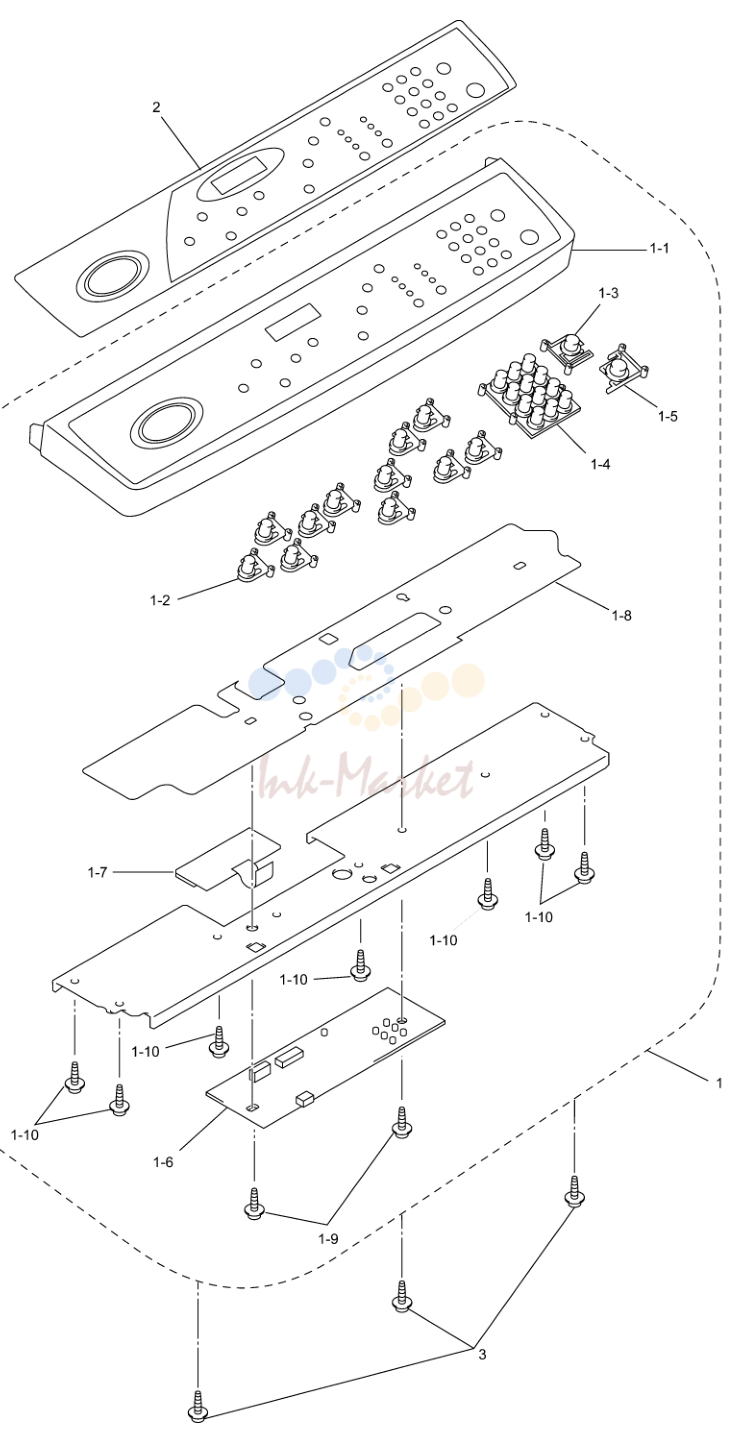

панель управления DCP1400

панель управления DCP1400

№АртикулНаименование
1LE1335001 запросить цену →панель управления в сборе, GRAY(1495), DCP1400
1-1LE1336001 запросить цену →PANEL крышка, GRAY(1495), DCP1400
1-2LJ4283001 запросить цену →KEY, FUNCTION
1-3LJ4231002 запросить цену →KEY, STOP, PINK(2205)
1-4LJ4284001 запросить цену →KEY, TEN
1-5LJ4285001 запросить цену →KEY, COPY, GREEN(5159)
1-6LG2326001 запросить цену →PANEL плата в сборе, DCP1400
1-7UG4552000 запросить цену →LCD, DCP1400
1-8LG2381001 запросить цену →FPC KEY, DCP1400
1-9087270815 запросить цену →саморез, CUP B M2.6X8
1-10087310815 запросить цену →саморез, CUP B M3X8
2LE7091001 запросить цену →PANEL SHEET, DCP1400
3087310815 запросить цену →саморез, CUP B M3X8

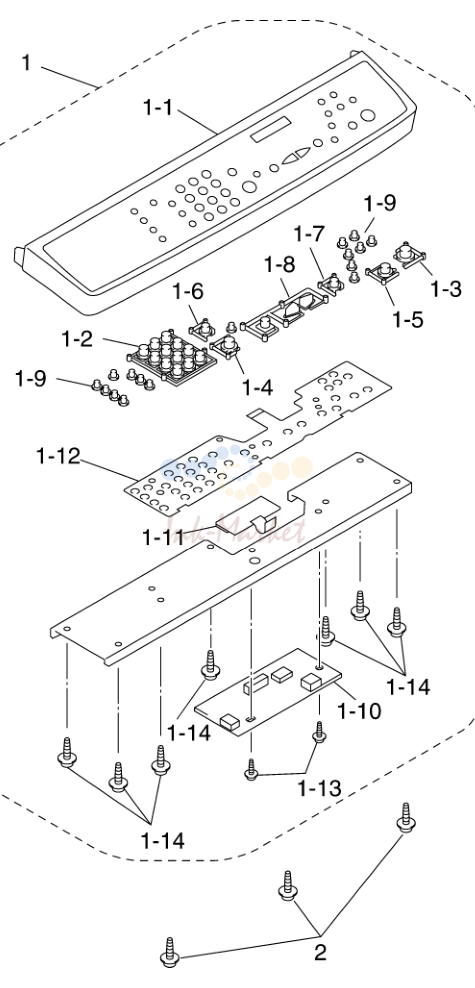

панель управления MFC9700

панель управления MFC9700

№АртикулНаименование
1LE7069001 запросить цену →панель управления в сборе, GRAY(1495), MFC9700
1-1LE3403001 запросить цену →PANEL крышка, GRAY(1495), MFC9700
1-2LE3431001 запросить цену →KEY, TEN
1-3LE8515001 запросить цену →KEY, COPY, GREEN(5159)
1-4LJ4285004 запросить цену →KEY, START, PURPLE(6255)
1-5LJ4231003 запросить цену →KEY, OPTION, GRAY(1495)
1-6LJ4231002 запросить цену →KEY, STOP, PINK(2205)
1-7LE3468002 запросить цену →KEY, SET, BLUE(6314)
1-8LE4078002 запросить цену →KEY, MENU, BLUE(6314)
1-9LE7276001 запросить цену →KEY, CYLINDER 6
1-10LG2721001 запросить цену →PANEL плата в сборе, MFC9700
1-11LG2567001 запросить цену →LCD, MFC9700
1-12LG2667001 запросить цену →FPC KEY, MFC9700
1-13087270815 запросить цену →саморез, CUP B M2.6X8
1-14087310815 запросить цену →саморез, CUP B M3X8
2087310815 запросить цену →саморез, CUP B M3X8
3LE7070001 запросить цену →PANEL SHEET, MFC9700
4LE7424001 запросить цену →ADDRESS LABEL

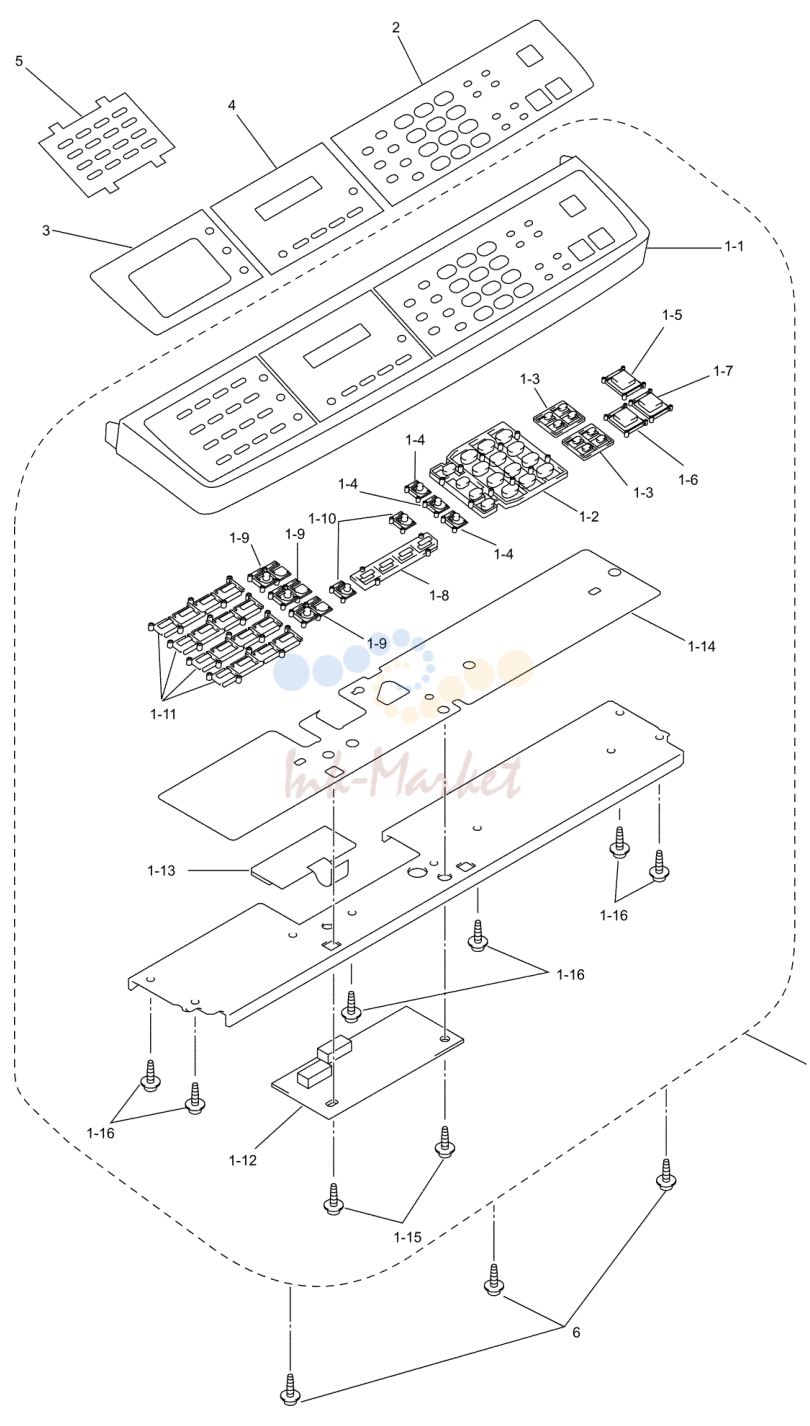

панель управления MFC9800

панель управления MFC9800

№АртикулНаименование
1LE7080001 запросить цену →панель управления в сборе, GRAY(1495), MFC9800
1-1LE2273001 запросить цену →PANEL крышка, GRAY(1495), MFC9800
1-2UF4393007 запросить цену →KEY, TEN, GRAY(1495)
1-3LE2274001 запросить цену →KEY COPY/FAX AREA, GRAY(1495)
1-5UF8174009 запросить цену →KEY, COPY, GREEN(5159)
1-6UF8174010 запросить цену →KEY, STOP, PINK(2205)
1-7UF8174011 запросить цену →KEY, START, PURPLE(6255)
1-8UF8176010 запросить цену →KEY, FUNCTION4, BLUE(6134)
1-9UF4576008 запросить цену →KEY, SHIFT, GRAY(1495)
1-10UF4576015 запросить цену →KEY, SHIFT, BLUE(6134)
1-11UF9118006 запросить цену →KEY, ONE TOUCH, GRAY(1495)
1-12LG2138001 запросить цену →PANEL плата в сборе, MFC9800
1-13UG4552000 запросить цену →LCD, MFC9800
1-14LG2190001 запросить цену →FPC KEY, MFC9800
1-15087270815 запросить цену →саморез, CUP B M2.6X8
1-16087310815 запросить цену →саморез, CUP B M3X8
2LE7082001 запросить цену →PANEL SHEET-1, MFC9800
3LE7300001 запросить цену →PANEL SHEET-2, MFC9800
4LE7083001 запросить цену →LCD SHEET, MFC9800
5LE1341001 запросить цену →ADDRESS LABEL
6087310815 запросить цену →саморез, CUP B M3X8

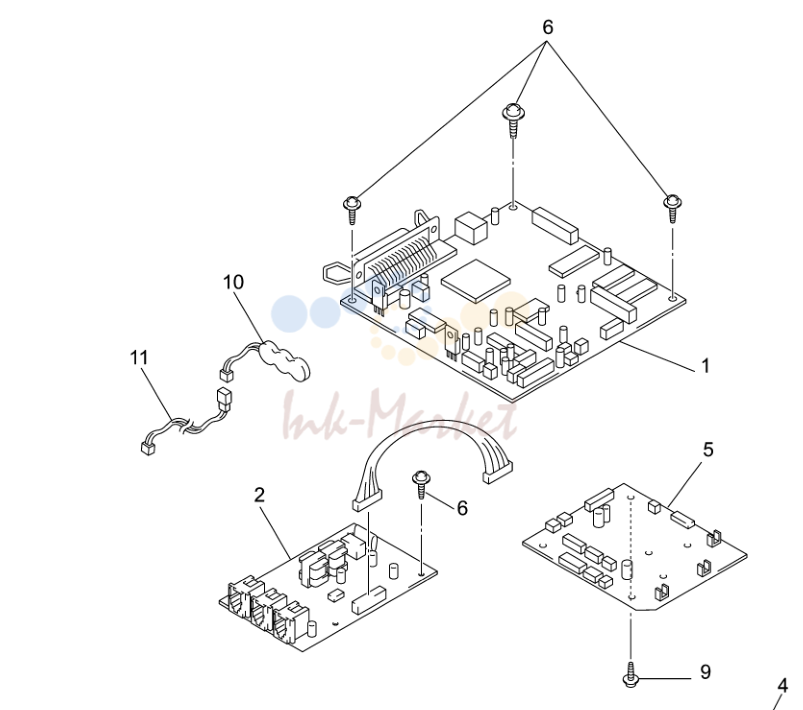

плата

плата

№АртикулНаименование
1LG3371001 запросить цену →MAIN плата, DCP1400
1LG3363001 запросить цену →MAIN плата, MFC9700
1LG3369001 запросить цену →MAIN плата, MFC9800
2LG2139001 запросить цену →NCU плата, MFC9700
2LG3370001 запросить цену →NCU плата, MFC9800
3LG4015001 запросить цену →POWER SUPPLY плата в сборе
4LJ5831001 запросить цену →HIGH-VOLTAGE POWER SUPPLY плата в сборе(SP)
5LG3256001 запросить цену →ENGINE плата в сборе
6087320616 запросить цену →саморез, CUP S M3X6, DCP1400
7084320815 запросить цену →винт, FLAT S M3X8
8LM2048001 запросить цену →винт, PAN (S/P шайба) M3.5X6 CHG
9085411215 запросить цену →винт, BIND B TITE 4X12
10LG3623001 запросить цену →BATTERY, MFC9800
11LG3624001 запросить цену →BATTERY жгут, MFC9800

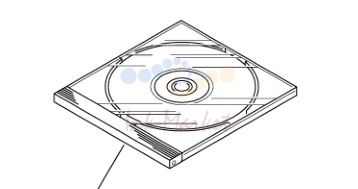

ACCESSORIES

ACCESSORIES

№АртикулНаименование
1UG6121001 запросить цену →AC CORD UL/CSA в сборе
2UG4558001 запросить цену →I/F шлейф
3LE7092001 запросить цену →CDROM в сборе, DCP1400
3LE7071001 запросить цену →CDROM в сборе, MFC9700 del
3LE7084001 запросить цену →CDROM в сборе, MFC9800 FOR US del
3LE7589001 запросить цену →CDROM в сборе, MFC9700/MFC9800 FOR US/CAN
4LG3077001 запросить цену →TELEPHONE LINE CORD, MFC9700/MFC9800
LE7699001 запросить цену →FERRITE CORE BAG в сборе USB, DCP1400/MFC9800

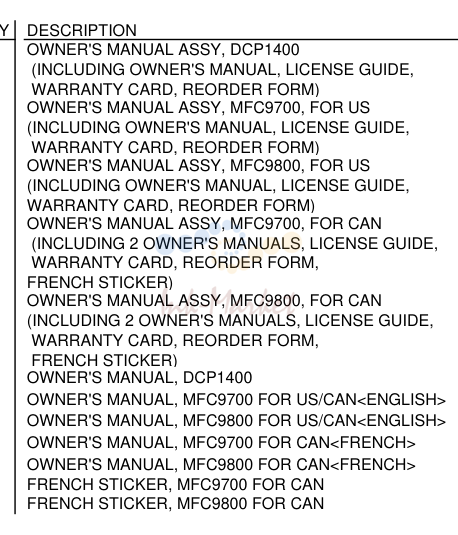

PRINTED MATERIAL

PRINTED MATERIAL

№АртикулНаименование
LE7095001 запросить цену →OWNER'S MANUAL в сборе, DCP1400
LE7074001 запросить цену →OWNER'S MANUAL в сборе, MFC9700, FOR US
LE7087001 запросить цену →OWNER'S MANUAL в сборе, MFC9800, FOR US
LE7323001 запросить цену →OWNER'S MANUAL в сборе, MFC9700, FOR CAN
LE7583001 запросить цену →OWNER'S MANUAL в сборе, MFC9800, FOR CAN
LE7096001 запросить цену →OWNER'S MANUAL, DCP1400
LE7056001 запросить цену →OWNER'S MANUAL, MFC9700 FOR US/CAN<ENGLISH>
LE7057001 запросить цену →OWNER'S MANUAL, MFC9800 FOR US/CAN<ENGLISH>
LE7326001 запросить цену →OWNER'S MANUAL, MFC9700 FOR CAN<FRENCH>
LE7584001 запросить цену →OWNER'S MANUAL, MFC9800 FOR CAN<FRENCH>
LE7274001 запросить цену →FRENCH STICKER, MFC9700 FOR CAN
LE7581001 запросить цену →FRENCH STICKER, MFC9800 FOR CAN

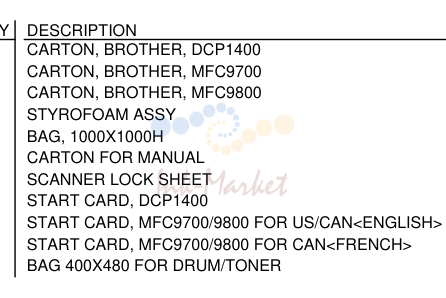

CARTON

CARTON

№АртикулНаименование
LE7097001 запросить цену →CARTON, BROTHER, DCP1400
LE7075001 запросить цену →CARTON, BROTHER, MFC9700
LE7088001 запросить цену →CARTON, BROTHER, MFC9800
LE1232001 запросить цену →STYROFOAM в сборе
UE1688001 запросить цену →BAG, 1000X1000H
UE3122001 запросить цену →CARTON FOR MANUAL
LE1481001 запросить цену →SCANNER LOCK SHEET
LE7098001 запросить цену →START CARD, DCP1400
LE7076001 запросить цену →START CARD, MFC9700/9800 FOR US/CAN<ENGLISH>
LE7327001 запросить цену →START CARD, MFC9700/9800 FOR CAN<FRENCH>
LJ5557001 запросить цену →BAG 400X480 FOR барабан/тонер
Источник: Инк-Маркет.ру.
