Содержание
- 1. Assembly 1: Covers 1
- 2. Assembly 2: Covers 2
- 3. Assembly 3: Control panel
- 4. Assembly 4: Fuser
- 5. Assembly 5: Transfer module
- 6. Assembly 7: Paper path 1
- 7. Assembly 8: Paper path 2
- 8. Assembly 9: Duplex
- 9. Assembly 10: Electrical
- 10. Assembly 11: 550 sheet tray option 1
- 11. Assembly 13: Adjustable stand
1. Assembly 1: Covers 1
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 41X0773 ✓ в наличии | 1 1 Output bin exit cover “Output bin exit cover removal” on | |
| 2 | 41X0772 запросить цену → | 1 1 Output bin flag “Output bin flag removal” on | |
| 3 | 41X0410 запросить цену → | 1 1 Bin extender -- | |
| 4 | 41X0424 запросить цену → | 1 1 Rear handle cover -- | |
| 5 | 41X0408 запросить цену → | 1 1 Rear tray cover -- | |
| 6 | 41X0419 запросить цену → | 1 1 Right cover “Right cover removal” on page | |
| 7 | 41X0403 запросить цену → | 1 1 Imaging unit cover “Imaging unit cover removal” on | |
| 8 | 41X0686 запросить цену → | 1 1 TPS wiper mechanism “TPS wiper mechanism removal” on | |
| 9 | 41X0421 запросить цену → | 1 1 Motor cover “Motor cover removal” on page | |
| 10 | 41X0401 запросить цену → | 1 1 Tray indicator cover -- | |
| 11 | 41X0567 запросить цену → | 2 1 Front cover hinges “Front cover hinges removal” on | |
| 12 | 41X0560 запросить цену → | 1 1 Front door bracket -- | |
| 13 | 41X0411 запросить цену → | 1 1 Front cover “Front cover removal” on page | |
| 14 | 41X0380 запросить цену → | 2 1 Front door strap -- | |
| 15 | 41X0570 запросить цену → | 1 1 Sensor (bin full) -- | |
| 16 | 41X0409 запросить цену → | 1 1 Top cover “Top cover removal” on page |

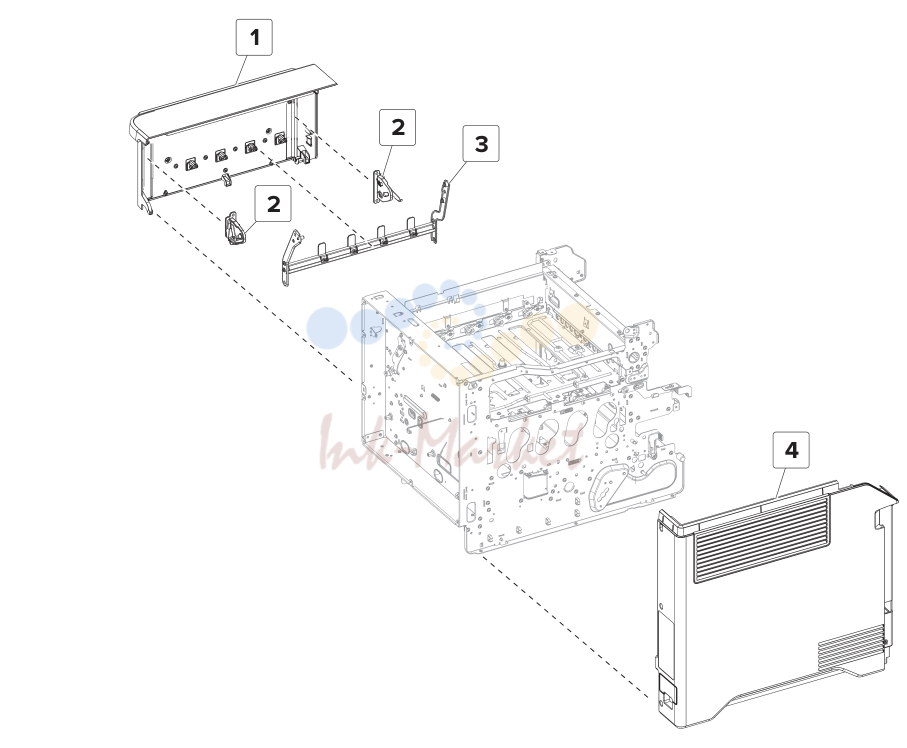

2. Assembly 2: Covers 2
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 41X0414 запросить цену → | 1 1 Toner door “Toner door removal” on page | |
| 2 | 41X0558 запросить цену → | 1 2 Toner door mount “Toner door mount bracket removal” on | |
| 3 | 41X0415 запросить цену → | 1 1 Toner door mount “Toner door mount removal” on | |
| 4 | 41X0412 запросить цену → | 1 1 Left cover “Left cover removal” on page |

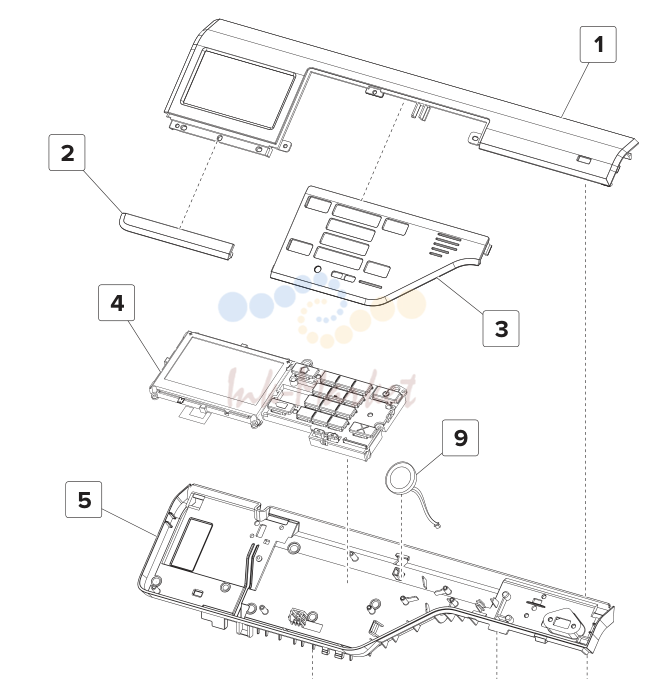

3. Assembly 3: Control panel
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 41X0416 запросить цену → | 1 1 Upper control panel “Upper control panel removal” on | |
| 2 | 41X0871 запросить цену → | 1 1 C620 badge cover “Badge cover removal” on page | |
| 2 | 41X0872 запросить цену → | 1 1 C720 badge cover “Badge cover removal” on page | |
| 2 | 41X0873 запросить цену → | 1 1 C4150 badge cover “Badge cover removal” on page | |
| 3 | 41X0422 запросить цену → | 1 1 Number pad cover “Number pad cover removal” on | |
| 4 | 41X0050 запросить цену → | 1 1 4.3-in. control panel “Upper control panel removal” on | |
| 5 | 41X0423 запросить цену → | 1 1 Control panel base “Control panel base cover removal” on | |
| 6 | 41X0561 запросить цену → | 1 1 Left control panel arm “Control panel arms removal” on | |
| 7 | 41X0441 запросить цену → | 1 1 Control panel USB cable -- | |
| 8 | 41X0562 запросить цену → | 1 1 Right control panel arm “Control panel arms removal” on | |
| 9 | 41X0399 запросить цену → | 1 1 Speaker “Speaker removal” on page |
4. Assembly 4: Fuser
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 41X0251 запросить цену → | 1 1 CS72x fuser type 02, 100V “Fuser removal” on page | |
| 1 | 41X0252 запросить цену → | 1 1 CS72x fuser type 00, 110-120V “Fuser removal” on page | |
| 1 | 41X0253 ✓ в наличии | 1 1 CS72x fuser type 01, 220-240V “Fuser removal” on page | |
| 1 | 41X0254 запросить цену → | 1 1 CS72x fuser type 07, 100V “Fuser removal” on page | |
| 1 | 41X0255 запросить цену → | 1 1 CS72x fuser type 05, 110-120V “Fuser removal” on page | |
| 1 | 41X0256 запросить цену → | 1 1 CS72x fuser type 06, 220-240V “Fuser removal” on page |
5. Assembly 5: Transfer module
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 40X7911 запросить цену → | 1 1 Sensor (paper size) “Sensor (paper size) removal” on | |
| 2 | 41X0372 запросить цену → | 1 1 Tray rails “Tray rail removal” on page | |
| 3 | 41X0825 запросить цену → | 2 1 Support strap -- | |
| 4 | 41X0373 запросить цену → | 1 1 Paper size sensor actuators -- | |
| 5 | 41X0956 ✓ в наличии | 2 1 Pick roller (tray 1 and MPF) -- | |
| 6 | 41X0396 ✓ в наличии | 1 1 Media feeder “Media feeder removal” on | |
| 7 | 41X0268 запросить цену → | 1 1 550-sheet tray -- | |
| 8 | 41X0374 ✓ в наличии | 1 1 Separation block -- |

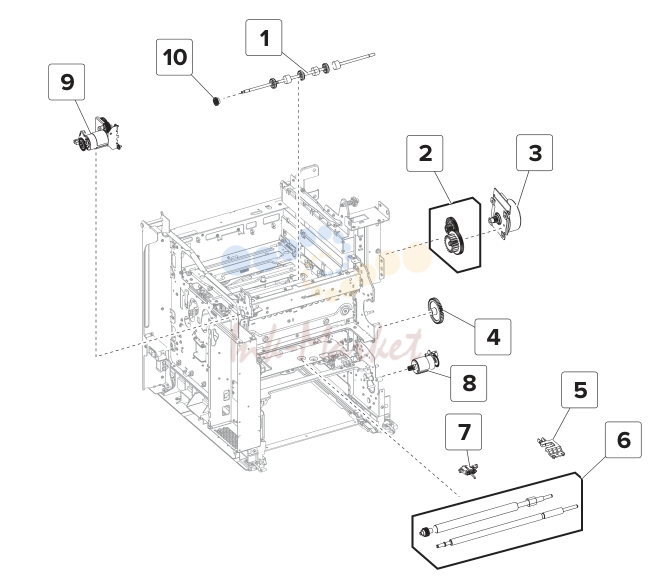

6. Assembly 7: Paper path 1
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 41X0390 запросить цену → | 1 1 Output roll “Output roll removal” on page | |
| 2 | 41X0395 запросить цену → | 1 1 Fuser drive gear -- | |
| 3 | 41X0001 запросить цену → | 1 1 Motor (fuser) “Motor (fuser) removal” on page | |
| 4 | 41X0757 запросить цену → | 1 1 Waste toner bottle idler “Waste toner bottle idler gear | |
| 5 | 41X0450 запросить цену → | 1 1 Sensor (media type) “Sensor (media type) removal” on | |
| 6 | 41X0386 запросить цену → | 1 1 Deskew rollers “Deskew rollers removal” on page | |
| 7 | 41X0385 запросить цену → | 1 1 Sensor (input) “Sensor (input) removal” on page | |
| 8 | 41X0381 запросить цену → | 1 1 Motor (duplex/MPF) “Motor (duplex/MPF) removal” on | |
| 9 | 41X0451 запросить цену → | 1 1 Motor (output) “Motor (output) removal” on page | |
| 10 | 41X0391 запросить цену → | 1 1 Output gear -- |

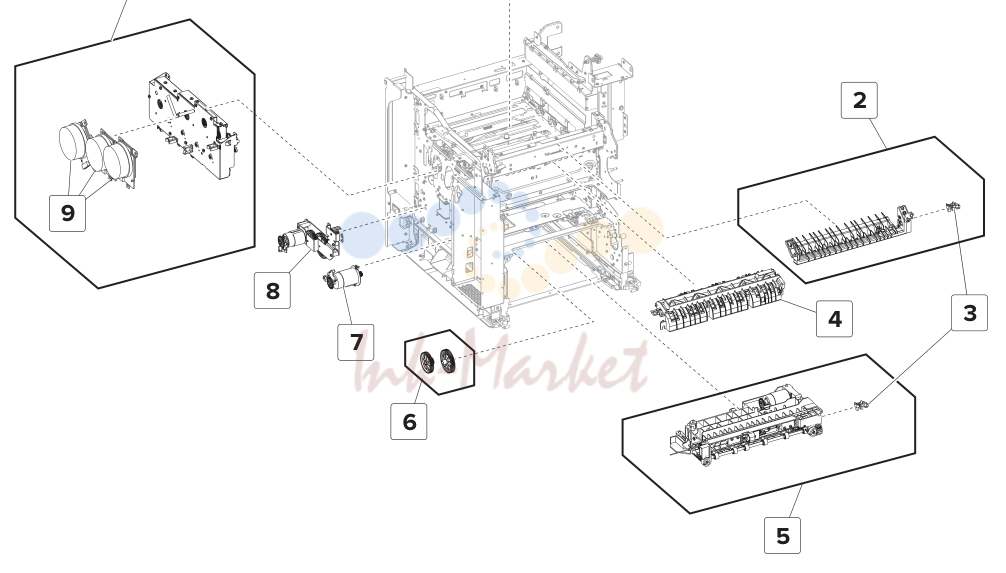

7. Assembly 8: Paper path 2
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 41X0265 запросить цену → | 1 1 Printhead “Printhead removal” on page | |
| 2 | 41X0389 запросить цену → | 1 1 Diverter “Diverter removal” on page | |
| 3 | 41X0570 запросить цену → | 2 1 Sensor (duplex path 1 / -- | |
| 4 | 41X0388 запросить цену → | 1 1 Redrive guide “Redrive guide removal” on page | |
| 5 | 41X0384 ✓ в наличии | 1 1 Isolation unit “Isolation unit removal” on page | |
| 6 | 41X0758 запросить цену → | 1 1 Aligner drivetrain kit -- | |
| 7 | 41X0387 запросить цену → | 1 1 Motor (deskew) “Motor (deskew) removal” on | |
| 8 | 41X0393 запросить цену → | 1 1 Motor (black only retract) “Motor (black only retract) removal” | |
| 9 | 41X0564 запросить цену → | 1 1 Motor (EP drive) “Motor (EP drive) removal” on | |
| 10 | 41X0264 запросить цену → | 1 1 EP gear box “EP gear box removal” on page |

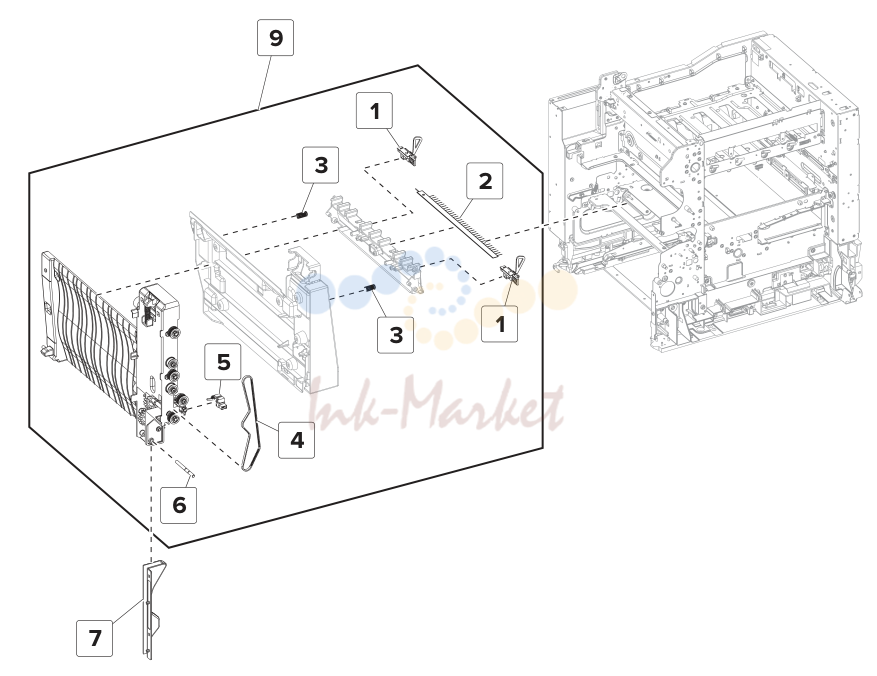

8. Assembly 9: Duplex
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 41X0447 запросить цену → | 2 1 Sensor (fuser buckle / “Sensors (fuser buckle and narrow | |
| 2 | 41X0824 запросить цену → | 1 1 Static brush -- | |
| 3 | 41X0379 запросить цену → | 2 1 Guide spring -- | |
| 4 | 41X0378 запросить цену → | 1 1 Tensioner belt “Tensioner belt removal” on page | |
| 5 | 41X0446 запросить цену → | 1 1 Sensor (duplex staging) -- | |
| 6 | 41X0377 запросить цену → | 1 1 Pivot shaft “Pivot shaft removal” on page | |
| 7 | 41X0400 запросить цену → | 1 1 Cable cover -- | |
| 8 | 41X0407 запросить цену → | 1 1 Duplex outer guide “Duplex outer guide removal” on | |
| 9 | 41X0376 запросить цену → | 1 1 Duplex inner guide “Duplex inner guide removal” on |

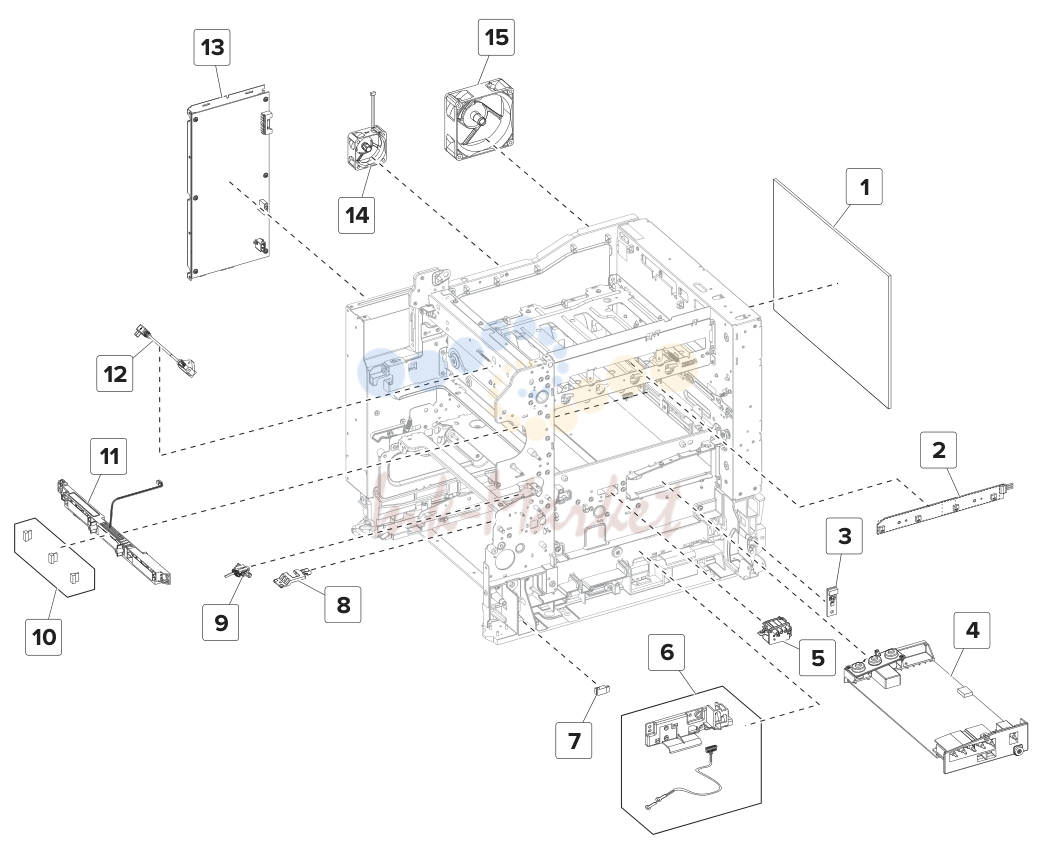

9. Assembly 10: Electrical
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 41X0267 ✓ в наличии | 1 1 Controller board “Controller board removal” on | |
| 2 | 41X0394 запросить цену → | 1 1 TMC card “TMC card removal” on | |
| 3 | 41X0785 запросить цену → | 1 1 Sensor (weather station) “Sensor (weather station) | |
| 4 | 41X0270 запросить цену → | 1 1 High voltage power supply “HVPS removal” on page | |
| 5 | 41X0382 запросить цену → | 1 1 Toner cartridge contact “Toner cartridge contacts | |
| 6 | 41X0486 запросить цену → | 1 1 Sensor (waste toner contact) “Sensor (waste toner contact) | |
| 7 | 41X0566 запросить цену → | 1 1 Sensor (MPF paper present) “Sensor (MPF paper present) | |
| 8 | 41X0450 запросить цену → | 1 1 Sensor (media type) “Sensor (media type) removal” | |
| 9 | 41X0385 запросить цену → | 1 1 Sensor (input) “Sensor (input) removal” on | |
| 10 | 41X0578 запросить цену → | 1 3 TPS wipers “TPS wiper removal” on | |
| 11 | 41X0383 запросить цену → | 1 1 Sensor (TPS) “Sensor (TPS) removal” on | |
| 12 | 41X0441 запросить цену → | 1 1 Control panel USB cable -- | |
| 13 | 41X0425 запросить цену → | 1 1 Low voltage power supply “LVPS removal” on page | |
| 14 | 41X0398 запросить цену → | 1 1 Fuser fan “Fuser fan removal” on | |
| 15 | 41X0397 запросить цену → | 1 1 Main fan “Main fan removal” on page |
10. Assembly 11: 550 sheet tray option 1
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 41X0471 запросить цену → | 1 1 550-sheet tray interface “550-sheet tray interface cable | |
| 2 | 41X0331 запросить цену → | 1 1 550-sheet tray controller “550-sheet tray controller board | |
| 3 | 41X0466 запросить цену → | 1 1 Motor (550-sheet tray “Motor (550-sheet tray | |
| 4 | 40X7911 запросить цену → | 1 1 Sensor (550-sheet tray “Sensor (550-sheet tray paper size) | |
| 5 | 41X0468 запросить цену → | 1 1 Sensor (550-sheet tray “Sensor (550-sheet tray trailing | |
| 6 | 41X0396 ✓ в наличии | 1 1 550-sheet tray paper feeder “550-sheet tray paper feeder | |
| 7 | 41X0469 запросить цену → | 1 1 Sensor (550-sheet tray “Sensor (550-sheet tray index) | |
| 8 | 41X0472 запросить цену → | 1 1 550-sheet tray empty “550-sheet tray empty sensor | |
| 9 | 41X0956 ✓ в наличии | 1 1 550-sheet tray pick roller -- | |
| 10 | 41X0470 запросить цену → | 1 1 Sensor (550-sheet tray “Sensor (550-sheet tray empty) | |
| 11 | 41X0373 запросить цену → | 1 1 550-sheet tray paper size -- | |
| 12 | 41X0374 ✓ в наличии | 1 1 550-sheet tray separator -- | |
| 13 | 41X0334 запросить цену → | 1 1 Sensor (550-sheet tray “Sensor (550-sheet tray pass- |

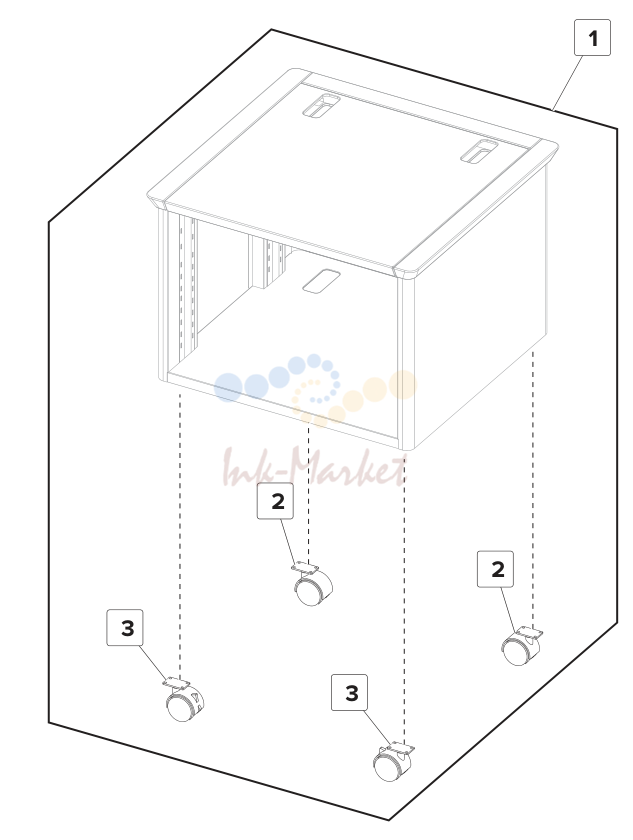

11. Assembly 13: Adjustable stand
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 41X0764 запросить цену → | 1 1 Locking caster -- | |
| 2 | 41X0775 запросить цену → | 2 1 Nonlocking caster -- | |
| 3 | 41X0774 запросить цену → | 2 1 Locking caster -- |
