Toshiba Automatic Document Feeder MR 2020 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».

Запчасти по узлам (со схемами)

Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.

Содержание

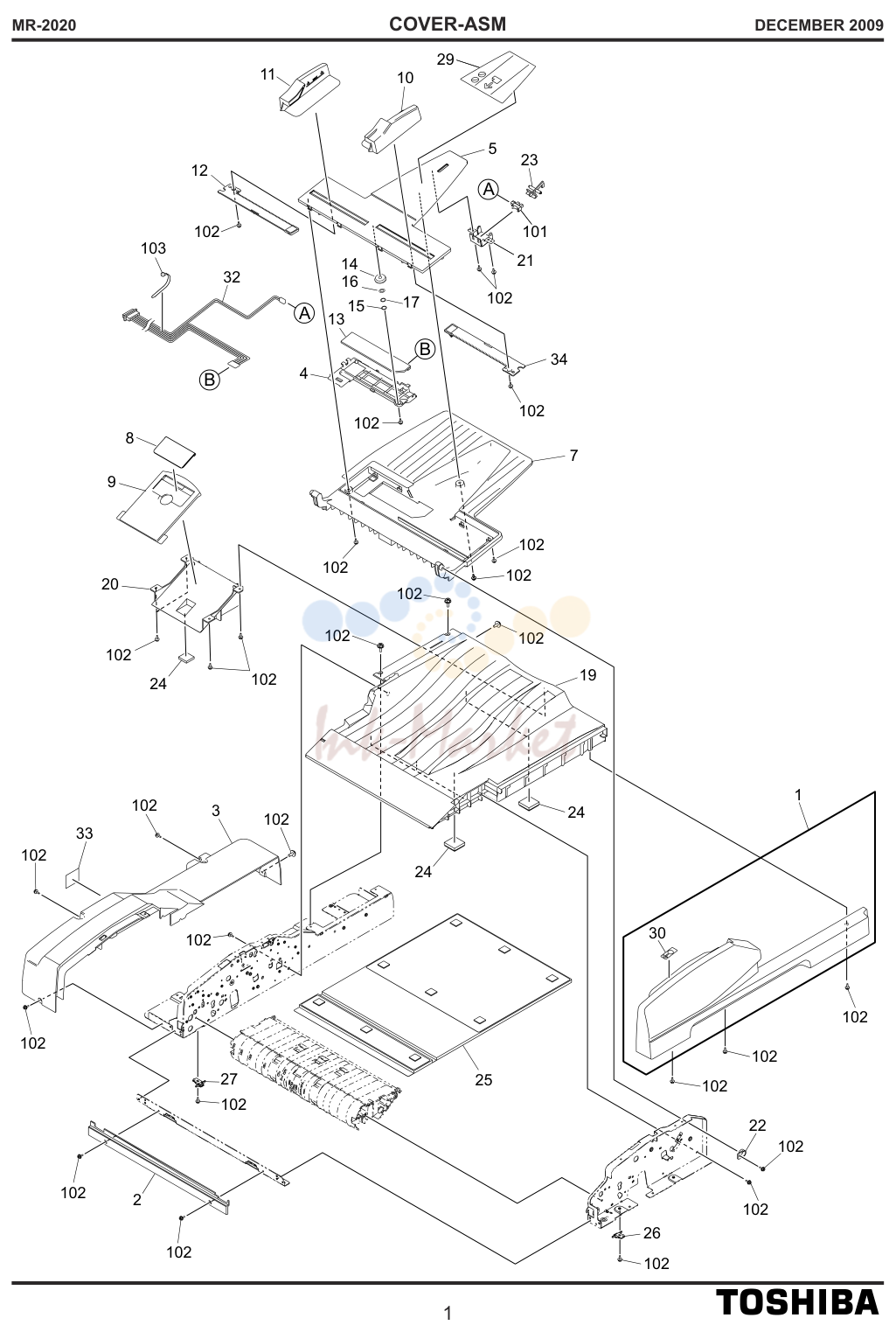

COVER-ASM

COVER-ASM

№АртикулНаименование
16LH57607000 запросить цену →ASYS-COV-FRONT-H502
26LE50383000 запросить цену →COV-LEFT-U
36LH57608000 запросить цену →ASYS-COV-REAR-H502
46LE59924300 запросить цену →COVER-PWA-TRAY-SIZE-H538
56LE59915200 запросить цену →TRAY-INNER-PC-H538
76LE59912000 запросить цену →TRAY-ORIGINAL-PC-643
86LE50002000 запросить цену →TRAY-SUB-EXT-IN
96LH57619000 запросить цену →TRAY-SUB-EXIT-OUT-H502
106LE59916200 запросить цену →ASYS-GID-TRY-F-PC-H538
116LE59652200 запросить цену →ASYS-GID-TRY-R-PC-H538
126LE59922000 запросить цену →RACK-TRAY-PC
136LE49586000 запросить цену →PWA-F-TRAY-623
156LA78907000 запросить цену →WASHER-6R2X9R5XR13-PL
16F0-01324000 запросить цену →STW-FT60 T0.25
196LH57612000 запросить цену →ASYS-TRAY-EXIT-H502
206LH57611000 запросить цену →ASYS-HLDR-TRAY-SUB-H502
216LE50464000 запросить цену →HLDR-SENS-LENGTH
226LE50470000 запросить цену →HLDR-TRAY-F
236LE50461600 запросить цену →ACT-SENSOR-TRAY-H538
246LE49999000 запросить цену →ASYS-TAPE-MAGIC
256LE49850000 запросить цену →ASYS-SHEET-PLTEN-N
266LE59789000 запросить цену →STOP-SHEET-R-M
276LE59788000 запросить цену →STOP-SHEET-F-M
296LH91044000 запросить цену →LABEL-CAUTION-538
306LE49717000 запросить цену →LABEL-JAM-1-623
326LE49580000 запросить цену →HRNS-RUBY-TRAY-623
336LE49769000 запросить цену →LBL.W-COV-PS
346LE59921000 запросить цену →ASYS-RACK-TRY-PC
101C0-10813000 запросить цену →GP1A73ARJ00F
102X0-02247000 запросить цену →S/TPP/FHEXM-3X8-NI
103F0-01846000 запросить цену →YJ-100
104X0-01989000 запросить цену →S/TPP/BID-3X8-NI

GUIDE-OPEN-ASM

GUIDE-OPEN-ASM

№АртикулНаименование
16LE49778000 запросить цену →COV-JAM
26LE59637000 запросить цену →ASYS-GID-COV-JAM-M
36LE50402000 запросить цену →ROL-IDL-D22-L
46LE50404000 запросить цену →ROL-IDL-D22
56LE50406000 запросить цену →ROL-IDL-D16
66LE50412000 запросить цену →SFT-IDL-ALNG
76LE50414000 запросить цену →PLT-SFT-IDL-ALN
86LE50415000 запросить цену →PLT-SFT-D16-RD
96LE50416000 запросить цену →LEVER-COV-OPEN
106LE50419000 запросить цену →SPG-C-ROL-ALNG
116LE50423000 запросить цену →SPG-C-ROL-MIDL
126LE50425000 запросить цену →SPG-E-COV-JAM
136LE50428000 запросить цену →SPG-F-GID-SB-PUSH
146LE50431000 запросить цену →BRKT-COV-JAM-F
156LE50434000 запросить цену →BRKT-COV-JAM-R
166LE90507000 запросить цену →ASYS-GID-RI-D-N
176LE49897000 запросить цену →ASYS-ROL-IDL-D10
186LE49910000 запросить цену →SPG-F-READ-IN-1.4
196LE49911000 запросить цену →STAY-LEFT-D
206LE49823000 запросить цену →ASYS-PLT-COV-JAM
216LE49742000 запросить цену →SPG-F-EARTH-EXIT
226LE49714000 запросить цену →LABEL-CLN-623
236LH91045000 запросить цену →LABEL-SIZE-538
24X0-02247000 запросить цену →S/TPP/FHEXM-3X8-NI
256LE50385000 запросить цену →CUSHION-RGST-1-L
266LE50386000 запросить цену →CUSHION-RGST-3-L
276LE59779000 запросить цену →ASYS-GID-RI-U-M-643
296LH57728000 запросить цену →SNSR-RUBY-READ-502
306LE59798000 запросить цену →FILM-STAY-LEFT-D
101X0-01989000 запросить цену →S/TPP/BID-3X8-NI
1026LA08935000 запросить цену →SCR-M3X6BISR-NI
16LE59762000 запросить цену →ROL-READ-OUT-F643
86LE49780000 запросить цену →FLAP-RETURN
96LE49784000 запросить цену →SPG-T-FLP-SB
106LE59863000 запросить цену →SFT-SB-ALNG-643
116LE49948000 запросить цену →ASYS-PLT-GID-RO
126LE49961000 запросить цену →SPG-E-READ-OUT-D
136LE49824000 запросить цену →ROL-READ-MAIN-S
146LE90501000 запросить цену →ROL-READ-IN-S
156LE59903000 запросить цену →GUIDE-READ-OUT-D-PC
166LE49932000 запросить цену →FILM-READ-OUT
176LE49709000 запросить цену →LABEL-JAMOP-3
186LE49999000 запросить цену →ASYS-TAPE-MAGIC
206LE59814000 запросить цену →ASYS-ROL-IDL-D12
216LE59769000 запросить цену →ROL-IDL-D16-EXT-643
226LE59855000 запросить цену →SPG-F-READ-OUT-1.6-M
236LE49945000 запросить цену →SPG-F-IDL-EXIT
256LH06323000 запросить цену →SNSR-RADF-EXIT-430
286LE49878000 запросить цену →GUIDE-READ-OUT-U
296LE59787000 запросить цену →GUIDE-PLTN-M
306LE49881000 запросить цену →FILM-READ-OUT-1
316LE49882000 запросить цену →FILM-READ-OUT-2
326LE59904000 запросить цену →ROL-IDL-D16-EXT-PC
336LE59905000 запросить цену →SPG-F-IDL-EXIT-PC
101X0-00966000 запросить цену →RR/E-5-SS
16LE50194000 запросить цену →LEVER-CAM-RET
26LE50198000 запросить цену →ARM-LVR-CAM-RET
36LE50202000 запросить цену →SPG-T-LVR-CAM-RET
444201492000 запросить цену →BUSH-6-POM
56LE49743000 запросить цену →STOP-RING-6-5-POM
66LE50228000 запросить цену →LEVER-SENS-ALNG
86LE50234000 запросить цену →SPG-T-LVR-ALNG
106LE50296000 запросить цену →ASYS-ROL-RET
106LE49877000 запросить цену →ASYS-ROL-RET-RU
116LE50237000 запросить цену →ASYS-SFT-RET-1
126LH04750000 запросить цену →TL-SEP-ROL-Y-N
146LE49864000 запросить цену →ASYS-GID-SB-643
196LE59908000 запросить цену →ASYS-GID-EXT-U-PC
206LE59771000 запросить цену →ASYS-GID-FED-D-643
216LE50222000 запросить цену →CUSION-BRAKE-P
226LE50225000 запросить цену →SHEET-BRAKE-P
256LE59636000 запросить цену →ROL-EXIT-PC-PS-F643
296LE59825000 запросить цену →SPG-C-ROL-RET-5UP
306LE49830000 запросить цену →ROL-ALNG-PS
316LE50252000 запросить цену →HLDR-SFT-RET
326LH57643000 запросить цену →ASYS-COV-RET-H502
346LE49708000 запросить цену →LABEL-JAMOP-2
356LE63347000 запросить цену →HRNS-ADF-ALIGN2-643
386LE50233000 запросить цену →FILM-ALNG-IN-D-S-0.05
396LE50232000 запросить цену →FILM-ALNG-IN-D-L-0.05
101X0-00980000 запросить цену →P/PRL/AH7-2X10-SS
102C0-10813000 запросить цену →GP1A73ARJ00F
16LE50297000 запросить цену →ASYS-ROL-FEED
26LE50310000 запросить цену →ASYS-HLDR-PICK
36LE49794000 запросить цену →ASYS-SFT-FEED
46LE50329000 запросить цену →SFT-FEED-PIC
56LE50332000 запросить цену →LVR-PICK-JOINT
66LE50336000 запросить цену →ROL-TNSN-PICK
76LE50339000 запросить цену →PULLY-1R5GT26-6
86LE50342000 запросить цену →SPG-E-PICKUP
96LE50345000 запросить цену →BELT-141-1R5GT-4
106LE49739000 запросить цену →BUSH-6X10X6F-SBK
126LE50354000 запросить цену →ASYS-BKT-STOP
136LE50366000 запросить цену →ARM-STOPPER
146LE50367000 запросить цену →LVR-STOPPER-F
156LE50371000 запросить цену →LVR-STOPPER-R
166LE50375000 запросить цену →STPR-PICK-F
176LE50379000 запросить цену →STPR-PICK-R
186LE59781000 запросить цену →GUIDE-FEED-U-M
196LE49706000 запросить цену →LABEL-INST-623
206LE50290000 запросить цену →PLT-COV-FEED
216LE49504000 запросить цену →HRNS-RUBY-FEED2-623
236LE50274000 запросить цену →STAY-FEED-UP
246LE50278000 запросить цену →BRKT-FEED-UP
266LE50061000 запросить цену →ASYS-CPG-FED
276LE49876000 запросить цену →ASYS-ROL-FEED-RU
103X0-00964000 запросить цену →RR/E-3-SS

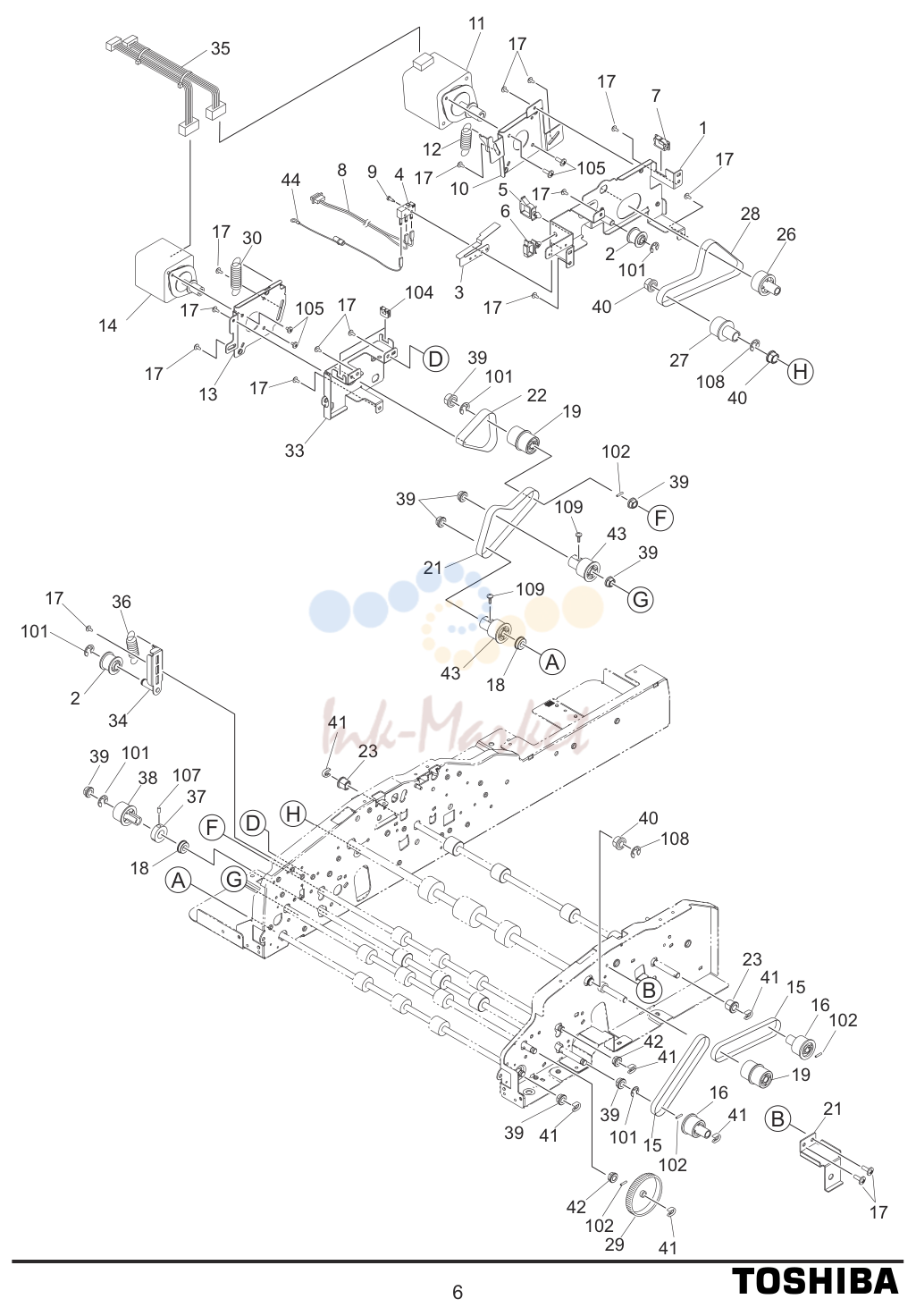

FEED-DRIVE-ASM

FEED-DRIVE-ASM

№АртикулНаименование
16LE50089000 запросить цену →ASYS-BRKT-R-FED
26LE50098000 запросить цену →ROL-TNSN-FEED
36LE50102000 запросить цену →SPG-F-COV-JAM-SW
4E0-01859000 запросить цену →DE2L-BAAA
5F0-00365000 запросить цену →LWS-3S-2W
6F0-00235000 запросить цену →LWS-1S
7F0-01248000 запросить цену →ESC-0912
86LE63407000 запросить цену →HRNS-ADF-FEED1-643
944204394000 запросить цену →SCREW20*D23
106LE59774000 запросить цену →PLT-MOT-FEED-643
116LE64000000 запросить цену →MOTR_S-ADF-FEED-643
126LE59844000 запросить цену →SPG-E-9R6X1X23R2
136LE59775000 запросить цену →PLT-MOT-REED-643
146LE64001000 запросить цену →MOTR_S-ADF-RD-643
156LE59764000 запросить цену →BELT-213-1R5GT-6
166LE49797000 запросить цену →PULLY-1R5GT40-6-SL
176LA08935000 запросить цену →SCR-M3X6BISR-NI
18F0-00781000 запросить цену →LF-1260ZZ
196LE49854000 запросить цену →PULLY-1R5GT40-6-W
216LE59795000 запросить цену →BELT-207-1R5GT-8
226LE50128000 запросить цену →BELT-150-1R5GT-10
246LE59763000 запросить цену →BRKT-PLY-FR-643
266LE50073000 запросить цену →PULLY-1R5GT44-6-OW
276LE50077000 запросить цену →PULLY-1R5GT40-8-OW
286LE50081000 запросить цену →BELT-292R5-1R5GT-8
296LE49810000 запросить цену →DIAL-RD-JAM
306LE50169000 запросить цену →SPG-E-MOT-READ
336LE59794000 запросить цену →BRKT-ROL-READ-M
346LE50110000 запросить цену →ASYS-PLT-TNSN
356LE63351000 запросить цену →HRNS-ADF-MOT-643
366LE50134000 запросить цену →SPG-E-TNSN-READ
376LE49767000 запросить цену →FLANGE-18-N
386LE49863000 запросить цену →PULLY-1R5GT40-6-C
396LE49739000 запросить цену →BUSH-6X10X6F-SBK
406LA65698000 запросить цену →BUSH-8X12X8F
416LE49743000 запросить цену →STOP-RING-6-5-POM
4244201492000 запросить цену →BUSH-6-POM
436LE59633000 запросить цену →PULLY-1R5GT40-6-SCW
446LE50868000 запросить цену →HRNS-RADF-POSI-623
101X0-00966000 запросить цену →RR/E-5-SS
102X0-00980000 запросить цену →P/PRL/AH7-2X10-SS
104F0-01493000 запросить цену →DS-02S
107X0-00736000 запросить цену →S/SET/K-M4X6-B
108X0-00968000 запросить цену →RR/E-7-SS
109X0-00074000 запросить цену →S/PAN-M3X8-NI

HINGE-ASM

HINGE-ASM

№АртикулНаименование
16LE49751000 запросить цену →LEVER-PICK-SOL
26LE59928000 запросить цену →CAP-APS-R-280
36LE49755000 запросить цену →SPG-E-PICK-SOL
46LE49758000 запросить цену →SPG-C-CAP-APS-R
56LA08935000 запросить цену →SCR-M3X6BISR-NI
66LH91050000 запросить цену →HINGE-L-H538
76LE59846000 запросить цену →HINGE-R-643
86LE64192000 запросить цену →ASY-DLG-643S
116LE50152000 запросить цену →PLT-SOL-PICK
126LE49521000 запросить цену →SOL-RUBY-PICKUP-623
136LH57617000 запросить цену →PLT-INTRLOK-H502
146LE59872000 запросить цену →ASYS-PLT-OPEN-N
156LE50487000 запросить цену →LVR-OPEN-SW
166LE50488000 запросить цену →SPG-T-OPEN-SW
176LE63365000 запросить цену →HRNS-ADF-SCIF-643
186LE63349000 запросить цену →HRNS-ADF-SOL-643
196LE63346000 запросить цену →HRNS-ADF-ALIGN1-643
101F0-00365000 запросить цену →LWS-3S-2W
102F0-01427000 запросить цену →ELS-8U
103F0-00229000 запросить цену →KGLS-8RT
104F0-01492000 запросить цену →DS-2
105C0-10813000 запросить цену →GP1A73ARJ00F
106X0-00966000 запросить цену →RR/E-5-SS
108X0-02408000 запросить цену →S/TPS/FHEX/R-4X6-ZU3
109X0-00426000 запросить цену →S/BID-M3X4-NI
