Содержание
- 1. Exterior Covers
- 2. Upper Frame Unit
- 3. Drive Units
- 4. Controller Box
- 5. Paper Feed Unit

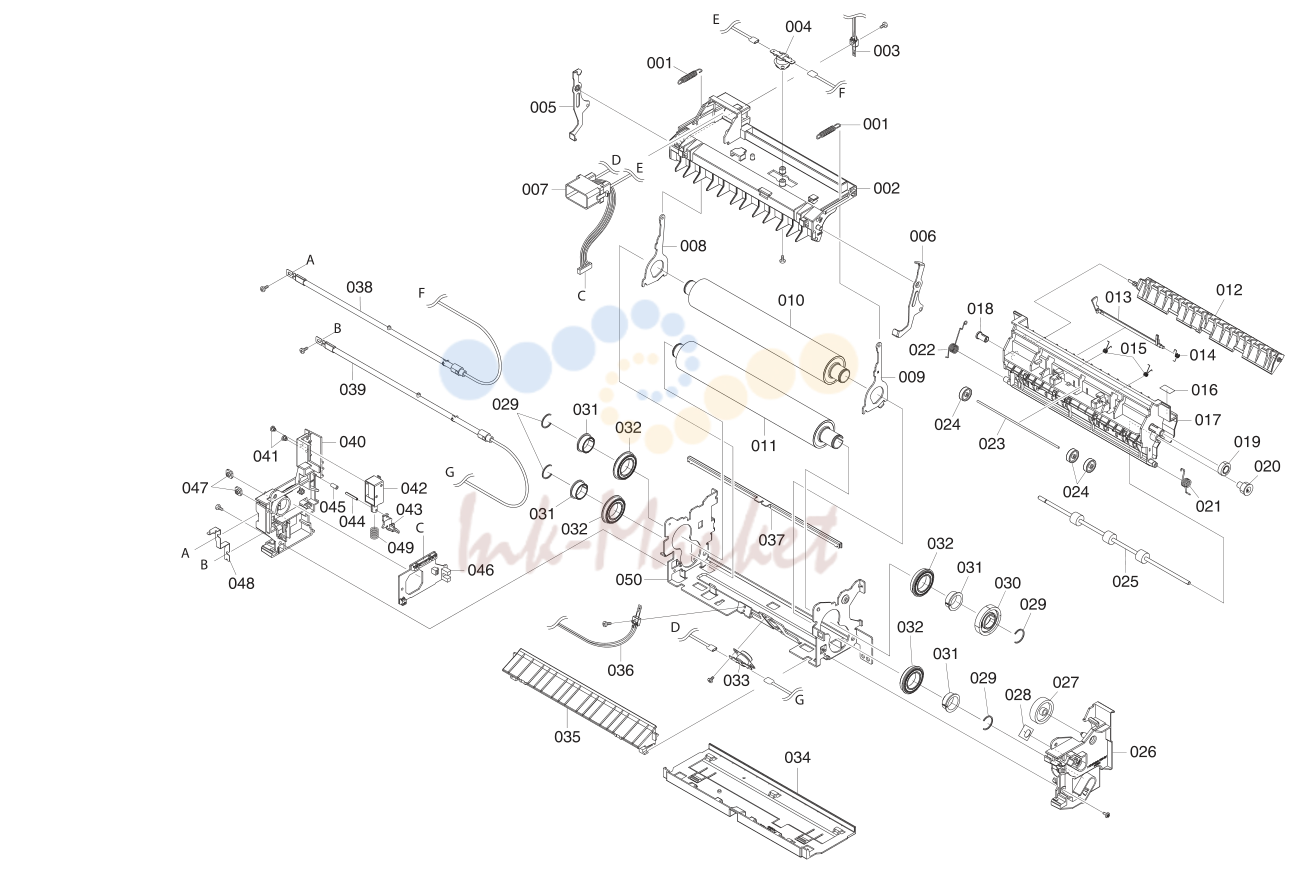

- 6. Fuser Unit

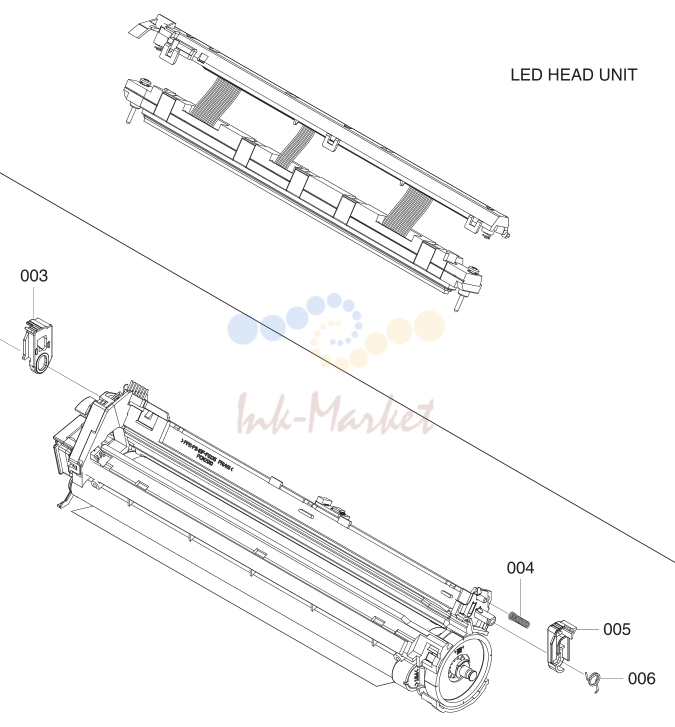

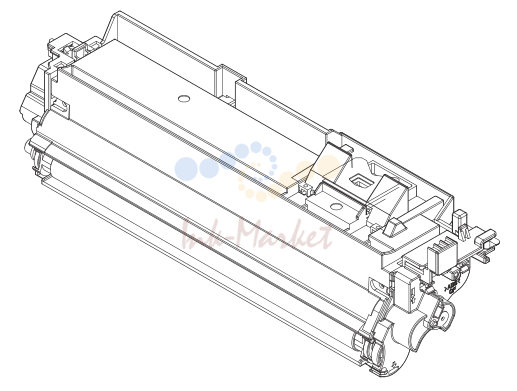

- 7. Drum Unit / LED Unit
- 8. Developer Unit

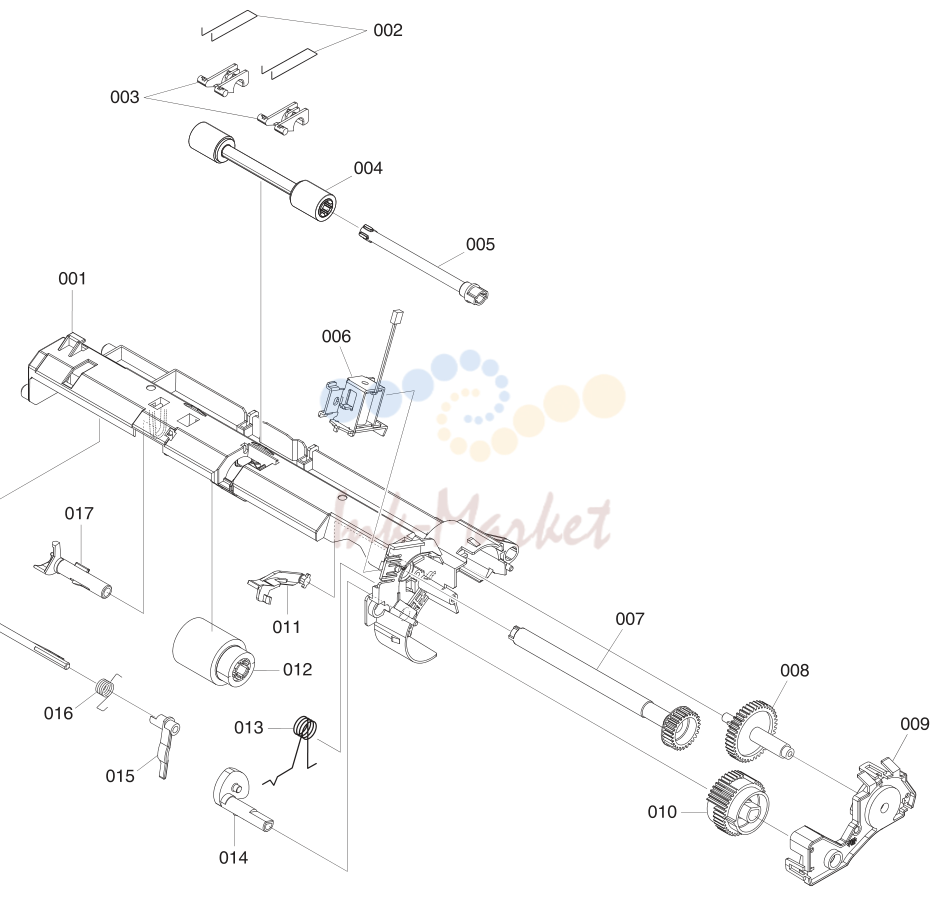

- 9. Frame MP Assembly

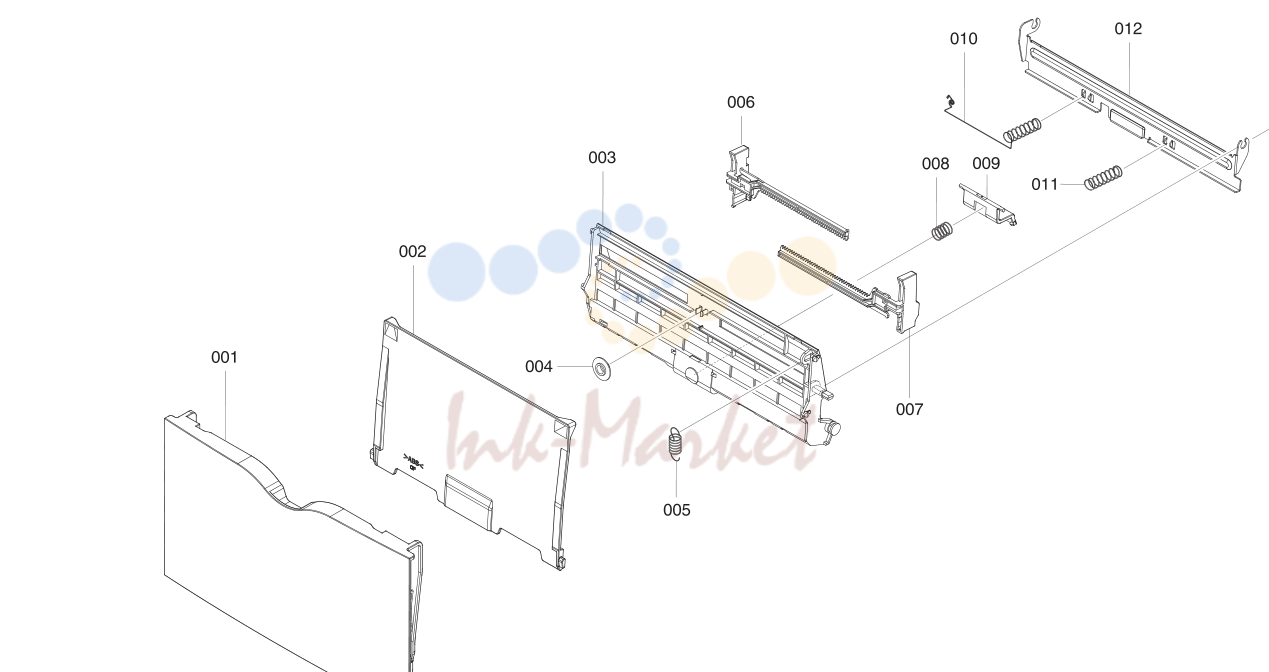

- 10. MP Tray

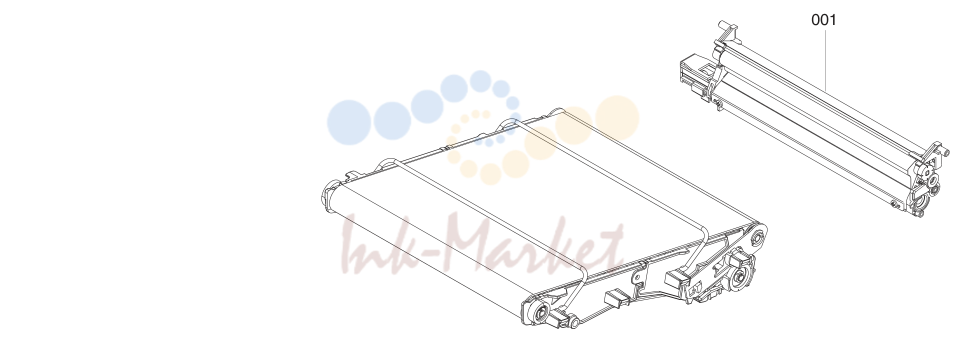

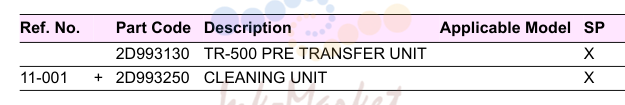

- 11. Primary Transfer Unit
- 12. Accessories (A-)

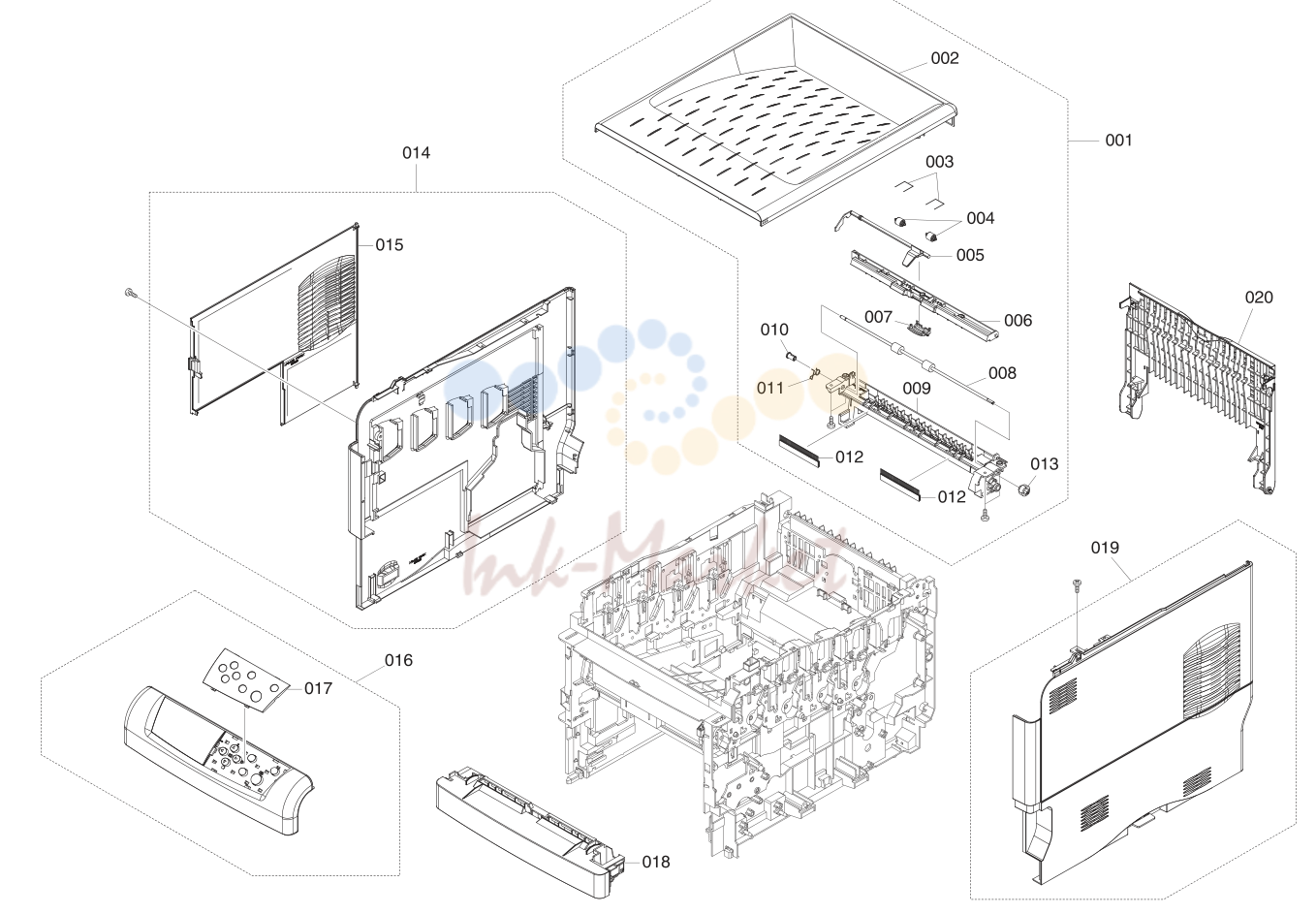

1. Exterior Covers
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 01-001 | 2D969100 (нет в каталоге) | COVER TOP ASSY | |
| 01-002 | 2D904010 (нет в каталоге) | COVER TOP | |
| 01-003 | 2BS04050 (нет в каталоге) | 5MMW251LD046 | SPRING PULLEY |
| 01-004 | 2BS04170 (нет в каталоге) | 5MVM273DB006 | ROLLER PINCH |
| 01-005 | 2BS04310 (нет в каталоге) | 5MVX732CB003 | ACTUATOR FD |
| 01-006 | 2BS04340 (нет в каталоге) | 5MVX852CH002 | FRAME FD - |
| 01-007 | 2D904170 (нет в каталоге) | GUIDE STOCK | |
| 01-008 | 2D904090 (нет в каталоге) | ROLLER FD | |
| 01-009 | 2D904060 (нет в каталоге) | FRAME FD LOW - | |
| 01-010 | 2BS02290 (нет в каталоге) | 5MVM266DN006 | BUSH FD |
| 01-011 | 2D902570 (нет в каталоге) | SPRING FRAME FD LOW - | |
| 01-012 | 2D904250 (нет в каталоге) | DISCHARGER FD | |
| 01-013 | 2BS02220 (нет в каталоге) | 5MVG127DN076 | GEAR ROLL FD Z18 |
| 01-014 | 2D969110 (нет в каталоге) | COVER LEFT ASSY | |
| 01-015 | 2D904040 (нет в каталоге) | COVER SIDE | |
| 01-016 | 2D968530 (нет в каталоге) | KEY BOARD ASSY Excl. KMFR/KMIT | |
| 01-016 | 2D969250 (нет в каталоге) | KEY BOARD ASSY KMFR only X - | |
| 01-016 | 2D969260 (нет в каталоге) | KEY BOARD ASSY KMIT only X - | |
| 01-017 | 2D904100 (нет в каталоге) | COVER PANEL FRENCH KMFR only X - | |
| 01-017 | 2D904110 (нет в каталоге) | COVER OABEL ITALIAN KMIT only X - | |
| 01-017 | 2D924060 (нет в каталоге) | COVER PANEL E Excl. KMFR/KMIT | |
| 01-018 | 2BS04110 (нет в каталоге) | 5MVB866CH022 | COVER FRONT |
| 01-019 | 2D969120 (нет в каталоге) | COVER RIGHT ASSY | |
| 01-020 | 2D904050 (нет в каталоге) | COVER REAR - |

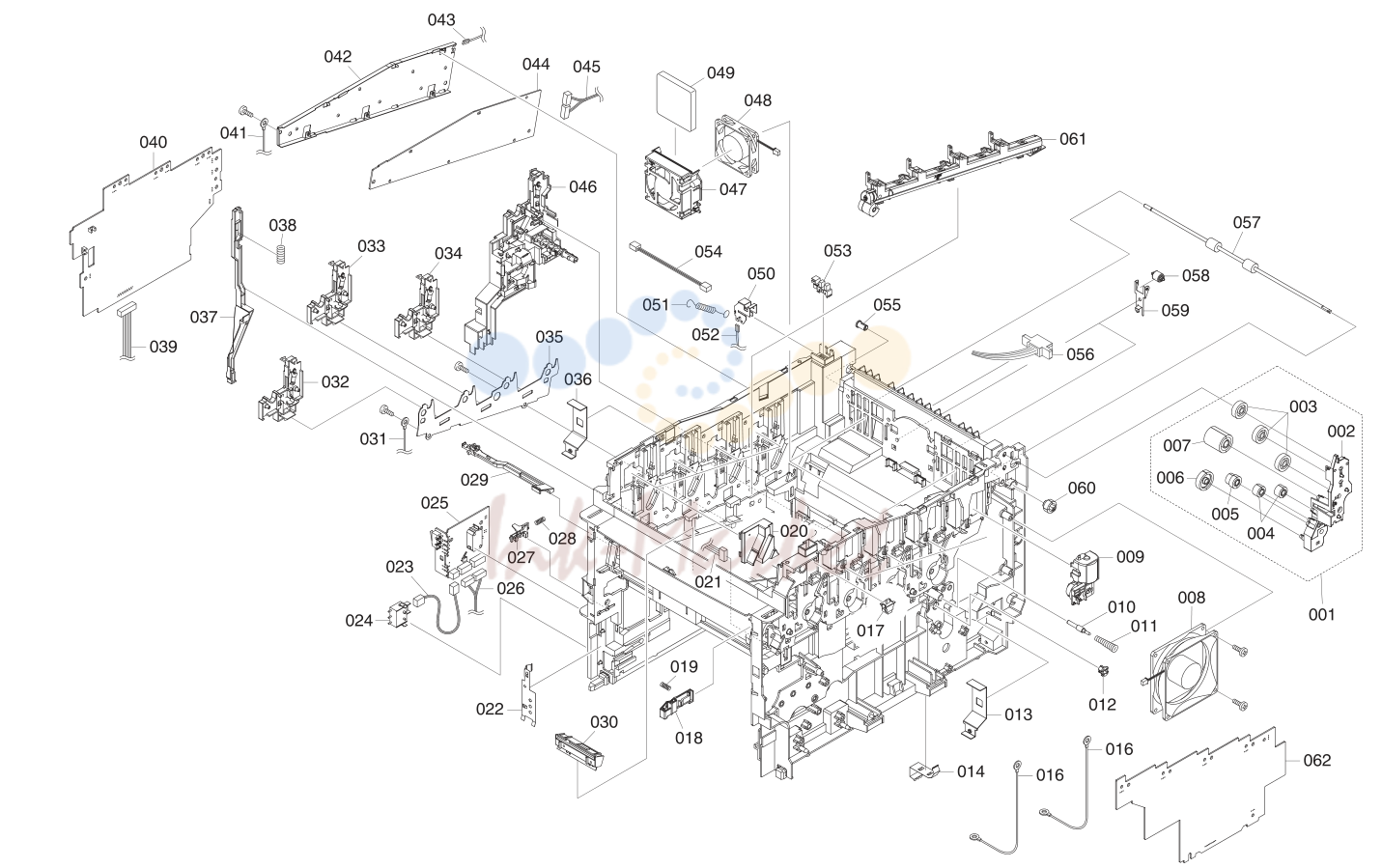

2. Upper Frame Unit
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 02-001 | 2D968590 (нет в каталоге) | BRACKET FD GEAR ASSY | |
| 02-002 | 2D902390 (нет в каталоге) | BRACKET FD GEAR | |
| 02-003 | 2BS02240 (нет в каталоге) | 5MVG137DN014 | GEAR IDLE Z25 |
| 02-004 | 2B720380 (нет в каталоге) | 5MVG127DW004 | GEAR IDLE Z16 |
| 02-005 | 2D902400 (нет в каталоге) | GEAR FD Z15-Z18 | |
| 02-006 | 2BD02270 (нет в каталоге) | 5MVG138DN048 | GEAR FD Z29 |
| 02-007 | 2BS02260 (нет в каталоге) | 5MVG138DN047 | GEAR FD Z28 |
| 02-008 | WNAA1030 (нет в каталоге) | FAN MOTOR | |
| 02-009 | 2D968610 (нет в каталоге) | TONER MOTOR ASSY | |
| 02-010 | 2BZ14560 (нет в каталоге) | 5MMT463SN001 | PIN CONTACT BIAS - |
| 02-011 | 2D902580 (нет в каталоге) | SPRING CONTACT CLN - | |
| 02-012 | 2D922250 (нет в каталоге) | BUSH FRAME | |
| 02-013 | 2D902380 (нет в каталоге) | PLATE EARTH FUSER - | |
| 02-014 | 2D902330 (нет в каталоге) | PLATE EARTH HV B - | |
| 02-016 | 2D926340 (нет в каталоге) | CONN. CORD ASSY S02981 - | |
| 02-017 | SP000310 (нет в каталоге) | 5ESP01000101*01 PUSH SWITCH 01 SN | |
| 02-018 | 2BS02390 (нет в каталоге) | 5MVX522DB006 | LOCK COVER M/P - |
| 02-019 | 2BR02340 (нет в каталоге) | 5MMW261LD051 | SP LOCK COVER M/P - |
| 02-020 | 2D902370 (нет в каталоге) | COVER HARNESS - | |
| 02-021 | 2D926260 (нет в каталоге) | CONN. CORD ASSY - | |
| 02-022 | 2D902320 (нет в каталоге) | PLATE EARTH HV A - | |
| 02-023 | 2D926160 (нет в каталоге) | CONN. CORD ASSY S02861 - | |
| 02-024 | SP000360 (нет в каталоге) | 5ESP03090001+01 PUSH SWITCH 03 SN | |
| 02-025 | 2D901540 (нет в каталоге) | P.W.B ASSY KP-982 SENSOR X | |
| 02-026 | 2D926060 (нет в каталоге) | CONN. CORD ASSY S02849 - | |
| 02-027 | 2BS02350 (нет в каталоге) | 5MVX322DB023 | LEVER EF - |
| 02-028 | 2BR02280 (нет в каталоге) | 5MMW222LD002 | SPRING LEVER EF - |
| 02-029 | 2D969860 (нет в каталоге) | CLEANER ID ASSY | |
| 02-030 | 2D968570 (нет в каталоге) | SENSOR ID ASSY | |
| 02-031 | 2D926280 (нет в каталоге) | CONN. CORD ASSY S02975 - | |
| 02-032 | 2D969810 (нет в каталоге) | BRACKET HV DLP K ASSY | |
| 02-033 | 2D969830 (нет в каталоге) | BRACKET HV DLP Y ASSY | |
| 02-034 | 2D969820 (нет в каталоге) | BRACKET HV DLP C ASSY | |
| 02-035 | 2D902170 (нет в каталоге) | PLATE FRAME DRUM - | |
| 02-036 | 2D902380 (нет в каталоге) | PLATE EARTH FUSER - | |
| 02-037 | 2D902310 (нет в каталоге) | ROD INTERLOCK - | |
| 02-038 | 2B700570 (нет в каталоге) | 5MMW451LD001 | SPRING INTER LOCK - |
| 02-039 | 2D926080 (нет в каталоге) | CONN. CORD ASSY S02851 - | |
| 02-040 | 2D927070 (нет в каталоге) | TRANS ASSY HI VOLTAGE DLP | |
| 02-041 | 2D926290 (нет в каталоге) | CONN. CORD ASSY - | |
| 02-042 | 2D902200 (нет в каталоге) | PLATE SHIELD PWB - | |
| 02-043 | 2D926310 (нет в каталоге) | CONN. CORD ASSY - | |
| 02-044 | 2D901800 (нет в каталоге) | P.W.B ASSY KP-1048 LEDRLY | |
| 02-045 | 2D926230 (нет в каталоге) | CONN. CORD ASSY S02869 - | |
| 02-046 | 2D968560 (нет в каталоге) | BRACKET HV ASSY | |
| 02-047 | 2D902540 (нет в каталоге) | BRACKET FAN - | |
| 02-048 | WNAA1050 (нет в каталоге) | FAN MOTOR | |
| 02-049 | 2D902530 (нет в каталоге) | OZONE FILTER | |
| 02-050 | 2D902550 (нет в каталоге) | PLATE EARTH FD - | |
| 02-051 | 2D902560 (нет в каталоге) | SPRING EARTH FD - | |
| 02-052 | 2D926320 (нет в каталоге) | CONN. CORD ASSY S02979 - | |
| 02-053 | 2BZ16530 (нет в каталоге) | PT.SENSOR EE-SX1235A | |
| 02-054 | 2D926240 (нет в каталоге) | CONN. CORD ASSY S02870 - | |
| 02-055 | 2BS02290 (нет в каталоге) | 5MVM266DN006 | BUSH FD |
| 02-056 | 2D926120 (нет в каталоге) | CONN. CORD ASSY S02856 - | |
| 02-057 | 2D902690 (нет в каталоге) | ROLLER FD LOW | |
| 02-058 | 2BS04170 (нет в каталоге) | 5MVM273DB006 | ROLLER PINCH |
| 02-059 | 2D902410 (нет в каталоге) | BRACKET ROLLER PINCH - | |
| 02-060 | 2BS02220 (нет в каталоге) | 5MVG127DN076 | GEAR ROLL FD Z18 |
| 02-061 | 2D968520 (нет в каталоге) | WASTE TONER ASSY | |
| 02-062 | 2D927060 (нет в каталоге) | TRANS ASSY HI VOLTAGE MAIN |

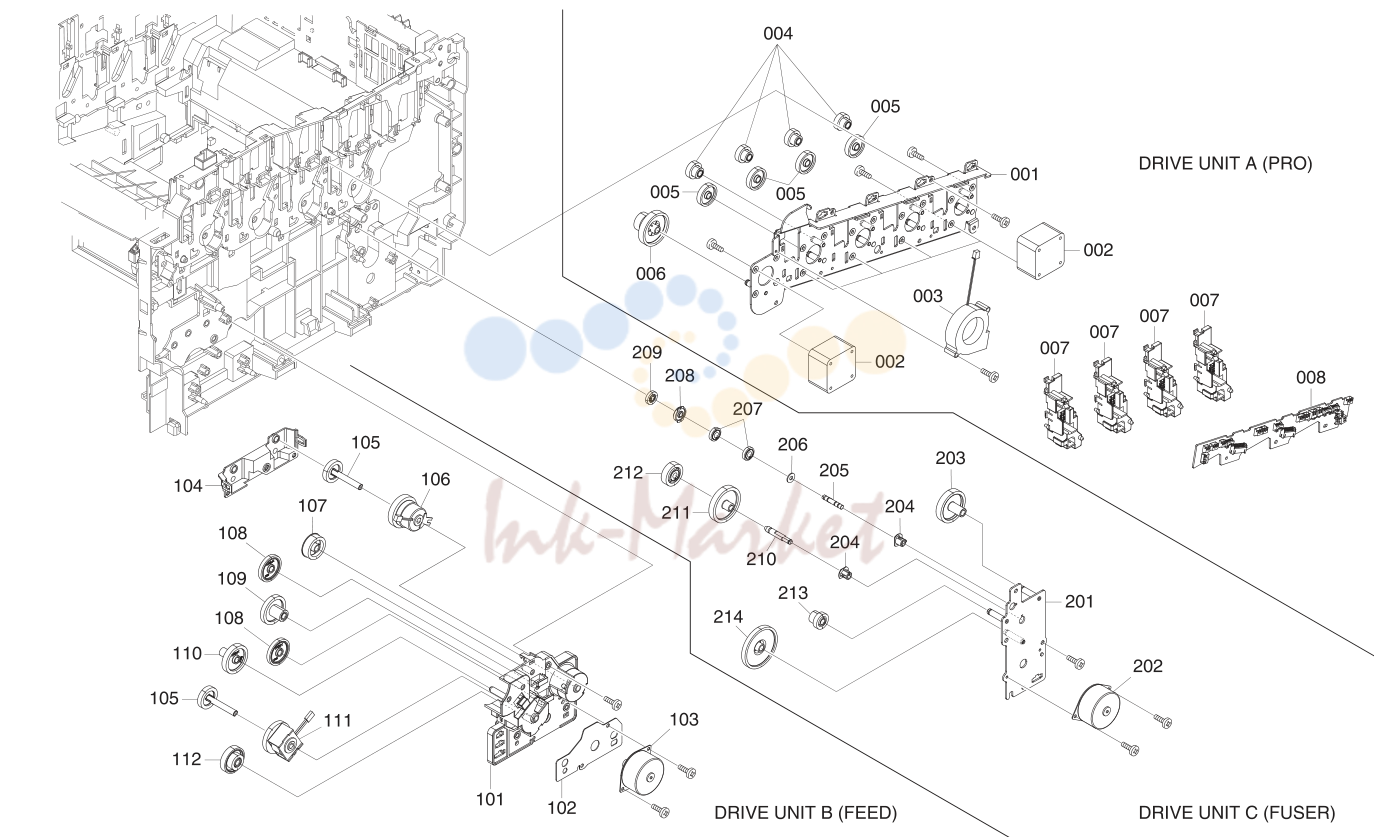

3. Drive Units
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 03-001 | 2D922150 (нет в каталоге) | PLATE DRIVE MAIN - | |
| 03-002 | WNAA1000 (нет в каталоге) | STEPPING MOTOR PRO | |
| 03-003 | WNAA1040 (нет в каталоге) | FAN MOTOR | |
| 03-004 | 2D922160 (нет в каталоге) | GEAR Z21H-Z20H | |
| 03-005 | 2D922170 (нет в каталоге) | GEAR Z45H | |
| 03-006 | 2D922180 (нет в каталоге) | GEAR Z72H-Z22H | |
| 03-007 | 2D968810 (нет в каталоге) | BRACKET HV MAIN ASSY - | |
| 03-008 | 2D901420 (нет в каталоге) | P.W.B.ASSY KP-966 ENGRLY | |
| 03-101 | 2D922010 (нет в каталоге) | BRACKET DRIVE FEED - | |
| 03-102 | 2D922260 (нет в каталоге) | SHEET MOTOR FEED - | |
| 03-103 | WNAA1010 (нет в каталоге) | STEPPING MOTOR FEED | |
| 03-104 | 2D922020 (нет в каталоге) | COVER DRIVE FEED - | |
| 03-105 | 2D922080 (нет в каталоге) | GEAR CL Z21S | |
| 03-106 | 2D922270 (нет в каталоге) | CLUTCH REGIST | |
| 03-107 | 2D922050 (нет в каталоге) | GEAR Z30S | |
| 03-108 | 2D922040 (нет в каталоге) | GEAR Z35S | |
| 03-109 | 2D922060 (нет в каталоге) | GEAR Z38S-Z14S | |
| 03-110 | 2D922070 (нет в каталоге) | GEAR Z38S | |
| 03-111 | YY000290 (нет в каталоге) | CLUTCH FEED | |
| 03-112 | 2D922030 (нет в каталоге) | GEAR Z56S-Z20S | |
| 03-201 | 2D922090 (нет в каталоге) | PLATE DRIVE FUSER - | |
| 03-202 | WNAA1020 (нет в каталоге) | STEPPING MOTOR FUSER | |
| 03-203 | 2D922130 (нет в каталоге) | GEAR Z43S | |
| 03-204 | 2D922240 (нет в каталоге) | BUSH SHAFT CLUTCH | |
| 03-205 | 2D915250 (нет в каталоге) | SHAFT CLUTCH B - | |
| 03-206 | C2890150 (нет в каталоге) | POLY WASHER - | |
| 03-207 | 2D969870 (нет в каталоге) | GEAR Z22S ASSY | |
| 03-208 | 2D915200 (нет в каталоге) | BUSH DRIVE FUSER | |
| 03-209 | 2D915210 (нет в каталоге) | GEAR DRIVE FUSER Z22 | |
| 03-210 | 2D922220 (нет в каталоге) | SHAFT CLUTCH - | |
| 03-211 | 2D922110 (нет в каталоге) | GEAR Z48S | |
| 03-212 | 2D969180 (нет в каталоге) | GEAR Z29S ASSY | |
| 03-213 | 2D922140 (нет в каталоге) | GEAR Z14-Z20 | |
| 03-214 | 2D922100 (нет в каталоге) | GEAR Z93S-Z24S |

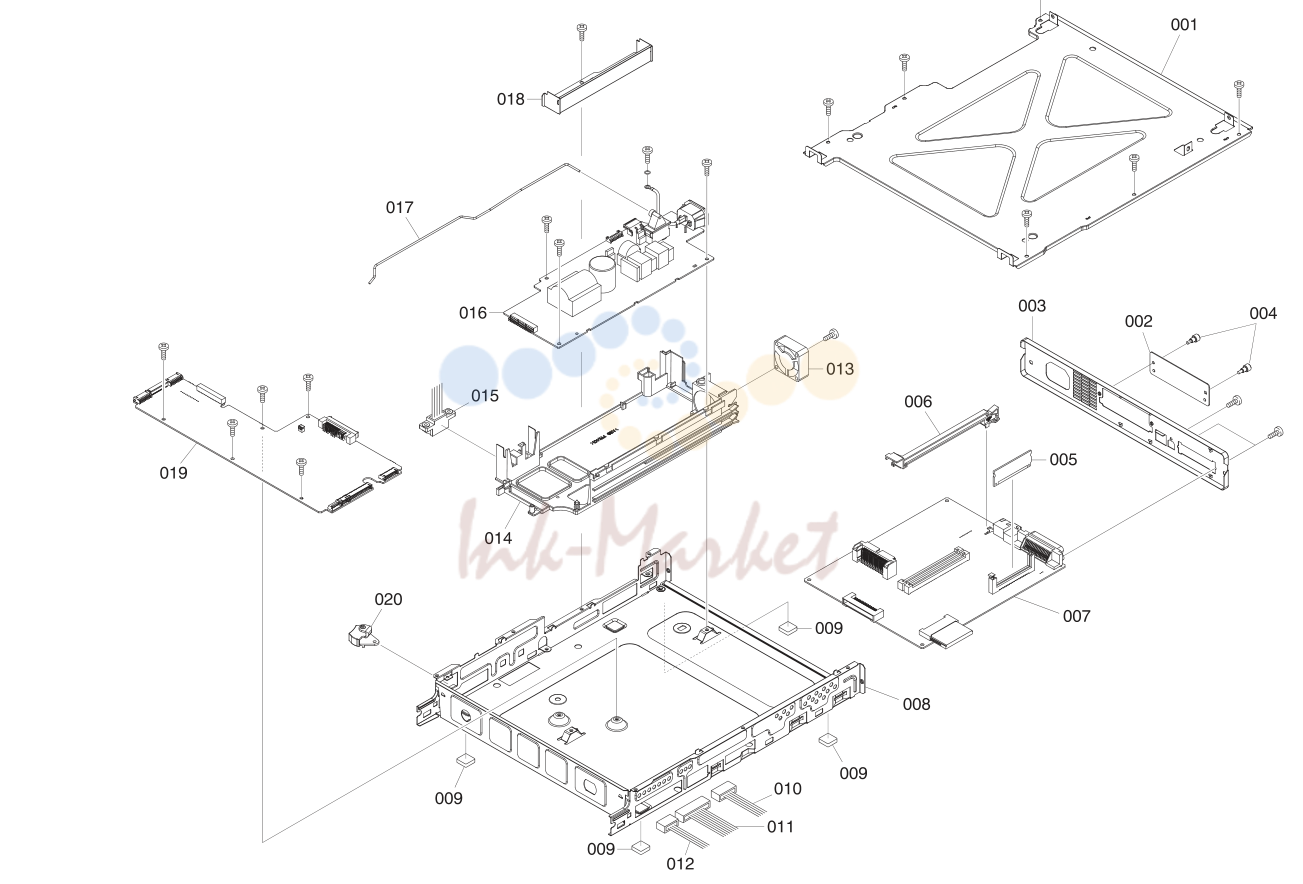

4. Controller Box
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 04-001 | 2D903020 (нет в каталоге) | LID CONTROLLER - | |
| 04-002 | 3BH26020 (нет в каталоге) | 5MMS636SD009 | PLATE OPTION - |
| 04-003 | 2D903030 (нет в каталоге) | PANEL REAR - | |
| 04-004 | 2A802520 (нет в каталоге) | 5MMT263SN012 | SCREW OP |
| 04-005 | 2D901620 (нет в каталоге) | P.W.B.ASSY KP-893 FLASH DIMM | |
| 04-006 | 2D903070 (нет в каталоге) | RAIL OPTION - | |
| 04-007 | 2D901200 (нет в каталоге) | P.W.B.ASSY KP-957 MAIN | |
| 04-008 | 2D903010 (нет в каталоге) | BOX CONTROLLER - | |
| 04-009 | 2BS03110 (нет в каталоге) | 5MVX221RB014 | FOOT |
| 04-010 | 2D926030 (нет в каталоге) | CONN. CORD ASSY S02846 - | |
| 04-011 | 2D926020 (нет в каталоге) | CONN. CORD ASSY S02845 - | |
| 04-012 | 2D926070 (нет в каталоге) | CONN. CORD ASSY S02850 - | |
| 04-013 | WNA00580 (нет в каталоге) | FAN MOTOR | |
| 04-014 | 2D903050 (нет в каталоге) | CASE PWB POWER - | |
| 04-015 | 2D926090 (нет в каталоге) | CONN. CORD ASSY S02852 | |
| 04-016 | 2D928600 (нет в каталоге) | SWITCHING REGULATOR X 1 - | |
| 04-016 | 2D928610 (нет в каталоге) | SWITCHING REGULATOR X - | |
| 04-017 | 2D903060 (нет в каталоге) | ROD SW POWER - | |
| 04-018 | 2D903040 (нет в каталоге) | BRACKET BOX - | |
| 04-019 | 2D901720 (нет в каталоге) | P.W.B.ASSY KP-1054 ENGINE Incl. KMTW X - | |
| 04-019 | 2D901730 (нет в каталоге) | P.W.B.ASSY KP-1054 ENGINE Excl. KMTW X 1 - | |
| 04-020 | 2BS03120 (нет в каталоге) | 5MVX433SH002 | LEVER SW - |

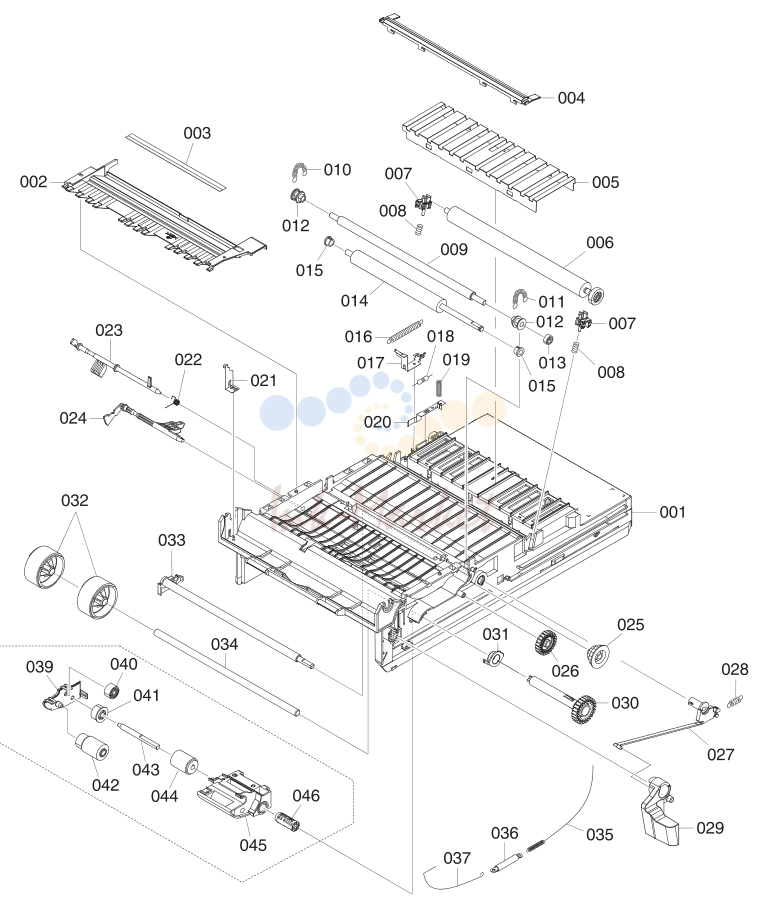

5. Paper Feed Unit
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 05-001 | 2D916050 (нет в каталоге) | BASE FEED - | |
| 05-002 | 2D916070 (нет в каталоге) | GUIDE PAPER - | |
| 05-003 | 2D916150 (нет в каталоге) | SHEET REGIST | |
| 05-004 | 2D916080 (нет в каталоге) | PAPER CHUTE | |
| 05-005 | 2D968830 (нет в каталоге) | DISCHARGER ASSY - | |
| 05-006 | 2D968840 (нет в каталоге) | ROLLER TRANSFER ASSY | |
| 05-007 | 2BS16380 (нет в каталоге) | 5MVX322DB019 | BUSH TRANSFER |
| 05-008 | 2D916060 (нет в каталоге) | SPRING TRANS - | |
| 05-009 | 2D916170 (нет в каталоге) | ROLLER REGIST UP | |
| 05-010 | 2D916250 (нет в каталоге) | SPRING REGIST L - | |
| 05-011 | 2BR16240 (нет в каталоге) | 5MMW341LD008 | SPRING REGIST R - |
| 05-012 | 2BS16290 (нет в каталоге) | 5MVM221DB002 | BUSH REGIST |
| 05-013 | 2BS16240 (нет в каталоге) | 5MVG126DN015 | GEAR REGIST Z19S |
| 05-014 | 2D916180 (нет в каталоге) | ROLLER REGIST LOW | |
| 05-015 | 2B716270 (нет в каталоге) | 5MVM176DN019 | BUSH POM A |
| 05-016 | 2D916130 (нет в каталоге) | SPRING EARTH B - | |
| 05-017 | 2D916110 (нет в каталоге) | PLATE EARTH TC - | |
| 05-018 | RH0A0040 (нет в каталоге) | M.GLAZE R. 100M 1W - | |
| 05-019 | 2B716150 (нет в каталоге) | 5MMW241SX005 | SPRING TRANS R - |
| 05-020 | 2D916210 (нет в каталоге) | PLATE EARTH FEED - | |
| 05-021 | 2D916140 (нет в каталоге) | PLATE EARTH MP - | |
| 05-022 | 2D916260 (нет в каталоге) | SPRING ACTUATOR REG - | |
| 05-023 | 2BS16450 (нет в каталоге) | 5MVX742SB008 | SENSOR DOC |
| 05-024 | 2BS16410 (нет в каталоге) | 5MVX663SB013 | ACTUATOR PAPER |
| 05-025 | 2BS16270 (нет в каталоге) | 5MVG148DN060 | GEAR REG Z22S-Z32S |
| 05-026 | 2D916220 (нет в каталоге) | GEAR IDLE Z23S | |
| 05-027 | 2D916090 (нет в каталоге) | HOOK RELEASE - | |
| 05-028 | 2BR16250 (нет в каталоге) | 5MMW251SD002 | SPRING LOCK R - |
| 05-029 | 2BS16430 (нет в каталоге) | 5MVX666SH005 | LEVER LOCK - |
| 05-030 | 2D916230 (нет в каталоге) | GEAR JOINT Z26S | |
| 05-031 | 2BS16300 (нет в каталоге) | 5MVM222XN001 | BUSH FEED |
| 05-032 | 2CL16110 (нет в каталоге) | 5AAVR0LL+049 ROLLER GUIDE ASSY | |
| 05-033 | 2BS16470 (нет в каталоге) | 5MVX843CB004 | SHAFT RELEASE - |
| 05-034 | 2BR16200 (нет в каталоге) | 5MMT860SN002 | SHAFT ROLL GUIDE - |
| 05-035 | 2D916270 (нет в каталоге) | SPRING EARTH C - | |
| 05-036 | 2D926390 (нет в каталоге) | CONN. CORD ASSY - | |
| 05-037 | 2D916280 (нет в каталоге) | WIRE EARTH M/P - | |
| 05-038 | 2BR68470 (нет в каталоге) | 5AAYA37E++35 HOLDER FEED ASSY | |
| 05-039 | (нет в каталоге) | + 2BS16400 5MVX642DH001 COVER BKT FEED - | |
| 05-040 | (нет в каталоге) | + 2BS16250 5MVG137DN036 GEAR FEED IDLE Z29S - | |
| 05-041 | (нет в каталоге) | + 2BR70440 5AAVGEAR+037 GEAR PICKUP | |
| 05-042 | (нет в каталоге) | + 2CL16090 5AAVR0LL+047 ROLLER FEED ASSY | |
| 05-043 | (нет в каталоге) | + 2BR16370 5MMT664SN002 SHAFT PICKUP - | |
| 05-044 | (нет в каталоге) | + 2CL16100 5AAVR0LL+048 ROLLER PICKUP ASSY | |
| 05-045 | (нет в каталоге) | + 2BS16420 5MVX664SH004 BRACKET FEED - | |
| 05-046 | (нет в каталоге) | + 2BS16390 5MVX376DN001 HOLDER RELEASE |
6. Fuser Unit
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 06-001 | 2D920250 (нет в каталоге) | SPRING PRESS - | |
| 06-002 | 2D920320 (нет в каталоге) | FRAME FUSER UP - | |
| 06-003 | 2D927090 (нет в каталоге) | THERMISTOR ASSY | |
| 06-004 | YF0A1530 (нет в каталоге) | THERMOSTAT 250V150C | |
| 06-005 | 2D920190 (нет в каталоге) | PLATE RELEASE L - | |
| 06-006 | 2D920200 (нет в каталоге) | PLATE RELEASE R - | |
| 06-007 | 2D926130 (нет в каталоге) | CONN. CORD ASSY S02857 - - | |
| 06-007 | 2D926140 (нет в каталоге) | CONN. CORD ASSY - 1 - | |
| 06-008 | 2D920170 (нет в каталоге) | PLATE PRESS L - | |
| 06-009 | 2D920180 (нет в каталоге) | PLATE PRESS R - | |
| 06-010 | 2D920060 (нет в каталоге) | ROLLER FIX UP | |
| 06-011 | 2D920070 (нет в каталоге) | ROLLER FIX LOW | |
| 06-012 | 2D920140 (нет в каталоге) | GUIDE CHANGE - | |
| 06-013 | 2D920150 (нет в каталоге) | ACTUATOR FUSER | |
| 06-014 | 2D920280 (нет в каталоге) | SPRING ACTUATOR - | |
| 06-015 | 2D920300 (нет в каталоге) | SPRING PULLEY EXIT - | |
| 06-016 | 2D920390 (нет в каталоге) | LABEL EXIT - | |
| 06-017 | 2D920080 (нет в каталоге) | GUIDE EXIT - | |
| 06-018 | 2BS02290 (нет в каталоге) | 5MVM266DN006 | BUSH FD |
| 06-019 | 2BR20150 (нет в каталоге) | 5MVG127DN047 | GEAR IDLE Z18 |
| 06-020 | 2D920040 (нет в каталоге) | GEAR EXIT Z15S | |
| 06-021 | 2D920270 (нет в каталоге) | SPRING EXIT R - | |
| 06-022 | 2D920260 (нет в каталоге) | SPRING EXIT L - | |
| 06-023 | 2BR20370 (нет в каталоге) | 5MMT722SZ001 | SHAFT EXIT - |
| 06-024 | 2BR20520 (нет в каталоге) | 5MVM176DB018 | PULLEY EXIT |
| 06-025 | 2D920340 (нет в каталоге) | ROLLER EXIT | |
| 06-026 | 2D920120 (нет в каталоге) | COVER FUSER R - | |
| 06-027 | 2B720400 (нет в каталоге) | 5MVG148XN005 | GEAR JOINT Z36 |
| 06-028 | 2D920360 (нет в каталоге) | SEAL HEATER R - | |
| 06-029 | 2D920310 (нет в каталоге) | RING STOP - | |
| 06-030 | 2D920020 (нет в каталоге) | GEAR HEAT Z43S | |
| 06-031 | 2D920030 (нет в каталоге) | BUSH FUSER | |
| 06-032 | 2D920350 (нет в каталоге) | FUSER BEARING | |
| 06-033 | YF0A1530 (нет в каталоге) | THERMOSTAT 250V150C | |
| 06-034 | 2D920130 (нет в каталоге) | COVER FUSER LOW - | |
| 06-035 | 2D920330 (нет в каталоге) | GUIDE ENTRANCE LOW - | |
| 06-036 | 2D927090 (нет в каталоге) | THERMISTOR ASSY | |
| 06-037 | 2D920210 (нет в каталоге) | PLATE STAY - | |
| 06-038 | WP0A0510 (нет в каталоге) | LAMP HEATER UP 240V X - | |
| 06-038 | WP0A0530 (нет в каталоге) | LAMP HEATER UP 120V X 1 - | |
| 06-039 | WP0A0520 (нет в каталоге) | LAMP HEATER LOW 240V X - | |
| 06-039 | WP0A0540 (нет в каталоге) | LAMP HEATER LOW 120V X 1 - | |
| 06-040 | 2D920110 (нет в каталоге) | COVER FUSER L - | |
| 06-041 | 2BR20470 (нет в каталоге) | 5MMT143SZ014 | STUD SCREW M3 - |
| 06-042 | WSAA0170 (нет в каталоге) | SOLENOID | |
| 06-043 | 2D920010 (нет в каталоге) | ACTUATOR SOL - | |
| 06-044 | 2BR20460 (нет в каталоге) | 5MBP2518WXSP | SPRING PIN - |
| 06-045 | 2BR20450 (нет в каталоге) | 5MVM111RB002 | RUBBER PIN - |
| 06-046 | 2D901460 (нет в каталоге) | P.W.B.ASSY KP-970 FUSER - | |
| 06-047 | 2BY20050 (нет в каталоге) | 5MMS111SL002 | NUT FUSER A - |
| 06-048 | 2D920220 (нет в каталоге) | PLATE HEATER L - | |
| 06-049 | 2BM21060 (нет в каталоге) | 5MMW261LJ032 | SPRING SOL - |
| 06-050 | 2D920050 (нет в каталоге) | FRAME FUSER - |
7. Drum Unit / LED Unit
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 07-001 | 2D993160 (нет в каталоге) | MC-500 | MCH ASSY |
| 07-002 | 2D908360 (нет в каталоге) | SPRING LOCK L - | |
| 07-003 | 2D908340 (нет в каталоге) | LEVER DRUM L - | |
| 07-004 | 2D908380 (нет в каталоге) | SPRING EARTH - | |
| 07-005 | 2D908350 (нет в каталоге) | LEVER DRUM R - | |
| 07-006 | 2D908370 (нет в каталоге) | SPRING LOCK R - |
8. Developer Unit
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 08 | 2D993050 (нет в каталоге) | DV-500K | DLP UNIT K X - |
| 08 | 2D993260 (нет в каталоге) | DV-502K | DLP UNIT K X 1 - |
| 08 | 2D993060 (нет в каталоге) | DV-500Y | DLP UNIT Y X - |
| 08 | 2D993270 (нет в каталоге) | DV-502Y | DLP UNIT Y X 1 - |
| 08 | 2D993070 (нет в каталоге) | DV-500M | DLP UNIT M X - |
| 08 | 2D993280 (нет в каталоге) | DV-502M | DLP UNIT M X 1 - |
| 08 | 2D993080 (нет в каталоге) | DV-500C | DLP UNIT C X - |
| 08 | 2D993290 (нет в каталоге) | DV-502C | DLP UNIT C X 1 - |
9. Frame MP Assembly
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 09-001 | 2BS02470 (нет в каталоге) | 5MVX866CH001 | FRAME M/P - |
| 09-002 | 2BR02440 (нет в каталоге) | 5MMW601SD001 | SPRING MID M/P - |
| 09-003 | 2BS02340 (нет в каталоге) | 5MVX321DN014 | BUSH MID M/P |
| 09-004 | 2CL16120 (нет в каталоге) | 5AAVR0LL+050 ROLL MID M/P ASSY | |
| 09-005 | 2BS02320 (нет в каталоге) | 5MVT676CB003 | SHAFT MID B - |
| 09-006 | WSAA0160 (нет в каталоге) | SOLENOID M/P ASSY | |
| 09-007 | 2BS02230 (нет в каталоге) | 5MVG133DN008 | GEAR M/P Z27 |
| 09-008 | 2D916010 (нет в каталоге) | GEAR MID Z42S - | |
| 09-009 | 2BS02440 (нет в каталоге) | 5MVX662DN003 | HOLDER CLUTCH M/P - |
| 09-010 | 2BS02280 (нет в каталоге) | 5MVG148DN063 | GEAR M/P Z40 - |
| 09-011 | 2BS02400 (нет в каталоге) | 5MVX522DN004 | LEVER CAM - |
| 09-012 | 2CL16130 | 5AAVR0LL+051 ROLLER M/P ASSY | |
| 09-013 | 2BR02450 (нет в каталоге) | 5MMW161LD043 | SPRING CAM M/P - |
| 09-014 | 2BS02380 (нет в каталоге) | 5MVX433DN002 | CAM M/P |
| 09-015 | 2BS02360 (нет в каталоге) | 5MVX421SB021 | ACTUATOR M/P C - |
| 09-016 | 2BR02530 (нет в каталоге) | 5MMW161SD009 | SP ACTUATOR M/P C |
| 09-017 | 2BS02370 (нет в каталоге) | 5MVX422DN007 | HOLDER FEED M/P |
| 09-018 | 2BS02330 (нет в каталоге) | 5MVT754SB001 | ACTUATOR M/P A - |
| 09-019 | 2BS02410 (нет в каталоге) | 5MVX621SB010 | ACTUATOR M/P B - |
| 09-020 | 2BR02520 (нет в каталоге) | 5MMW161SD010 | SP ACTUATOR M/P B - |
10. MP Tray
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 10-001 | 2D906020 (нет в каталоге) | COVER M/P | |
| 10-002 | 2D906010 (нет в каталоге) | TRAY M/P - | |
| 10-003 | 2BS06250 (нет в каталоге) | 5MVB864SH009 | BASE M/P - |
| 10-004 | 2B700380 (нет в каталоге) | 5MVG127DH001 | GEAR MANUAL - |
| 10-005 | 2BS06170 (нет в каталоге) | 5MMW261SM001 | SPRING LOCK M/P - |
| 10-006 | 2D906030 (нет в каталоге) | GUIDE M/P L - | |
| 10-007 | 2D906040 (нет в каталоге) | GUIDE M/P R - | |
| 10-008 | 2BS06160 (нет в каталоге) | 5MMW261LD039 | SPRING SEPARATOR - |
| 10-009 | 2BR00140 (нет в каталоге) | 5AAVCASET248 | SEPARATOR M/P ASSY |
| 10-010 | 2D916020 (нет в каталоге) | SP BOTTOM M/P L - | |
| 10-011 | 2BS06190 (нет в каталоге) | 5MMW461SD004 | SP BOTTOM M/P R - |
| 10-012 | 2BR00150 (нет в каталоге) | 5AAVCASET249 | BOTTOM MULTI ASSY |
| 10-013 | 2BS06460 (нет в каталоге) | 5MVX533DN002 | BRACKET BOTTOM - |
11. Primary Transfer Unit
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 12-001 | 2BS06230 (нет в каталоге) | 5MMX883SD004 | PLATE BOTTOM - |
| 12-002 | 2BS06430 (нет в каталоге) | 5MVVL221GE1H | LABEL OPERATION Excl.KMTW - |
| 12-002 | 2BR06510 (нет в каталоге) | 5MVVL221GE1J | LABEL OPERATION J KMTW only - |
| 12-003 | 2BS06390 (нет в каталоге) | 5MVS421RN004 | SHEET FRICTION |
| 12-004 | 2BS06060 (нет в каталоге) | 5MML877SN002 | PLATE SIDE L - |
| 12-005 | 2BS06470 (нет в каталоге) | 5MVX543DH002 | HOLDER DIAL - |
| 12-006 | 2B700210 (нет в каталоге) | 5MVM586SH001 | DIAL CASSETTE - |
| 12-007 | 3DD06160 (нет в каталоге) | 5MVVL171WN03 | LABEL SIZE LGL - |
| 12-008 | 2BS06490 (нет в каталоге) | 5MVX642DG001 | LOCK LEVER SIDE - |
| 12-009 | 2B700070 (нет в каталоге) | 5MMW166LD010 | SPRING LOCK GUIDE - |
| 12-010 | 2BS06220 (нет в каталоге) | 5MMX653LD004 | EARTH PLATE - |
| 12-011 | 2BS06450 (нет в каталоге) | 5MVX432DN005 | LOCK BOTTOM |
| 12-012 | 2BS06150 (нет в каталоге) | 5MMW251LD048 | SP STOPPER BOTTOM - |
| 12-013 | 2B700190 (нет в каталоге) | 5MVG127DB046 | GEAR CASSETTE - |
| 12-014 | 2BS06120 (нет в каталоге) | 5MMW161LD045 | SPRING FEED L - |
| 12-015 | 2BS06320 (нет в каталоге) | 5MVM164DN007 | BUSH4 |
| 12-016 | 2BS06410 (нет в каталоге) | 5MVT774DN001 | ROLLER FEED |
| 12-017 | 2BM22440 (нет в каталоге) | 5MMW161LD044 | SPRING FEED R - |
| 12-018 | 2BS06210 (нет в каталоге) | 5MMW682LD005 | SPRING BOTTOM EARTH Excl.KMTW - |
| 12-018 | 2BR06390 (нет в каталоге) | 5MMW682LD007 | SPRING BOTTOM EARTH KMTW only - 1 - |
| 12-019 | 2BS06100 (нет в каталоге) | 5MMW151SD003 | SPRING END - |
| 12-020 | 2BS06520 (нет в каталоге) | 5MVX664DN001 | END FENCE - |
| 12-021 | 2BS06500 (нет в каталоге) | 5MVX642DG002 | LOCK LEVER END - |
| 12-022 | 2BS06050 (нет в каталоге) | 5MML877SN001 | PLATE SIDE R - |
| 12-023 | 2BS06200 (нет в каталоге) | 5MMW682LD004 | SPRING BOTTOM Excl.KMTW - |
| 12-023 | 2BR06380 (нет в каталоге) | 5MMW682LD006 | SPRING BOTTOM KMTW only - 1 - |
| 12-024 | 2BS06530 (нет в каталоге) | 5MVX764DN001 | LEVER INDICATOR |
| 12-025 | 2BS06440 (нет в каталоге) | 5MVX422SD002 | INDICATER PAPER - |
| 12-026 | 3DD06010 (нет в каталоге) | 5MVB987SH018 | BASE CASSETTE LGL - |
| 12-027 | 2BS06540 (нет в каталоге) | 5MVX853SH003 | COVER ROLLER - |
| 12-028 | 2BS06090 (нет в каталоге) | 5MMW151LD004 | SPRING RETARD - |
| 12-029 | 2BS06510 (нет в каталоге) | 5MVX644DN001 | HOLDER RETARD - |
| 12-030 | 2BS06480 (нет в каталоге) | 5MVX632SH005 | GUIDE RETARD - |
| 12-031 | 2BR06520 (нет в каталоге) | 5AAVR0LL+052 RETARD ROLL ASSY |
12. Accessories (A-)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 13-001 | 4AK85050 (нет в каталоге) | 5AAYTK20**03 GRID CLEANER 3 ASSY | |
| 13-002 | 2D993240 (нет в каталоге) | BOTTLE ASSY | |
| 13-003 | 2A829190 (нет в каталоге) | AC CORD ASSY KMAUS - - | |
| 13-003 | 2A829210 (нет в каталоге) | AC CORD ASSY KMUK - - | |
| 13-003 | 2BM27910 (нет в каталоге) | AC CORD ASSY - 1 - | |
| 13-003 | 2BM27920 (нет в каталоге) | AC CORD ASSY Excl. KMUK/KMAUS - - |
комментарии
