Содержание
- 1. DP Section(1) 5JK
- 2. Electrical Section(1) 5JK
- 3. Electrical Section(1)
- 4. Exterior
- 5. Fuser Section 5JK
- 6. Transfer Section 5JK

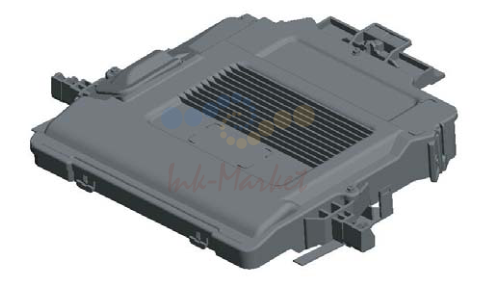

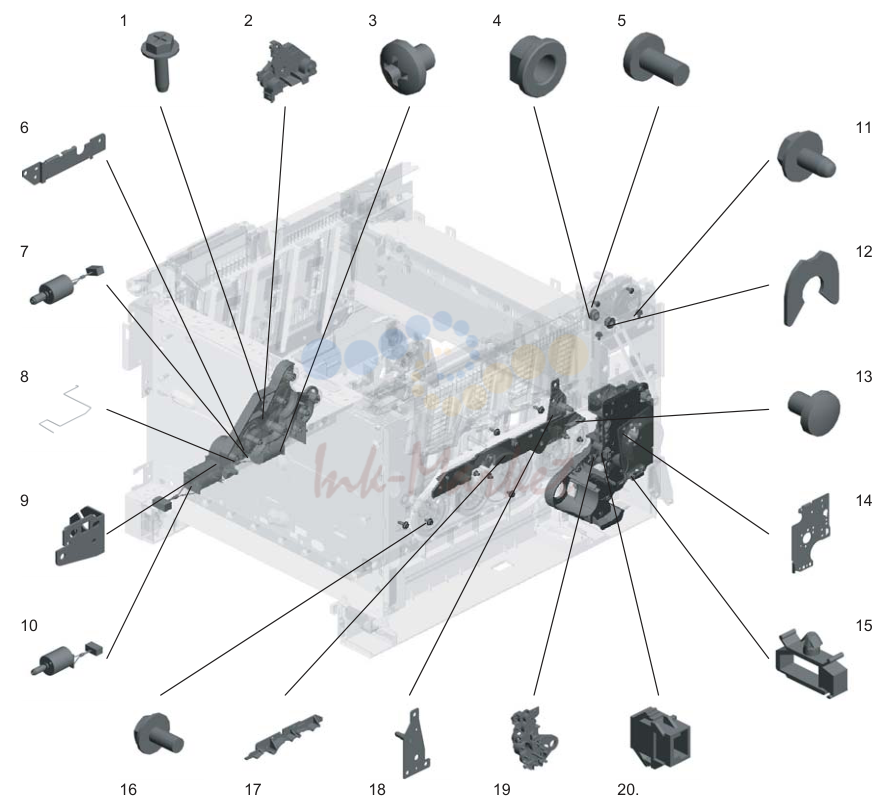

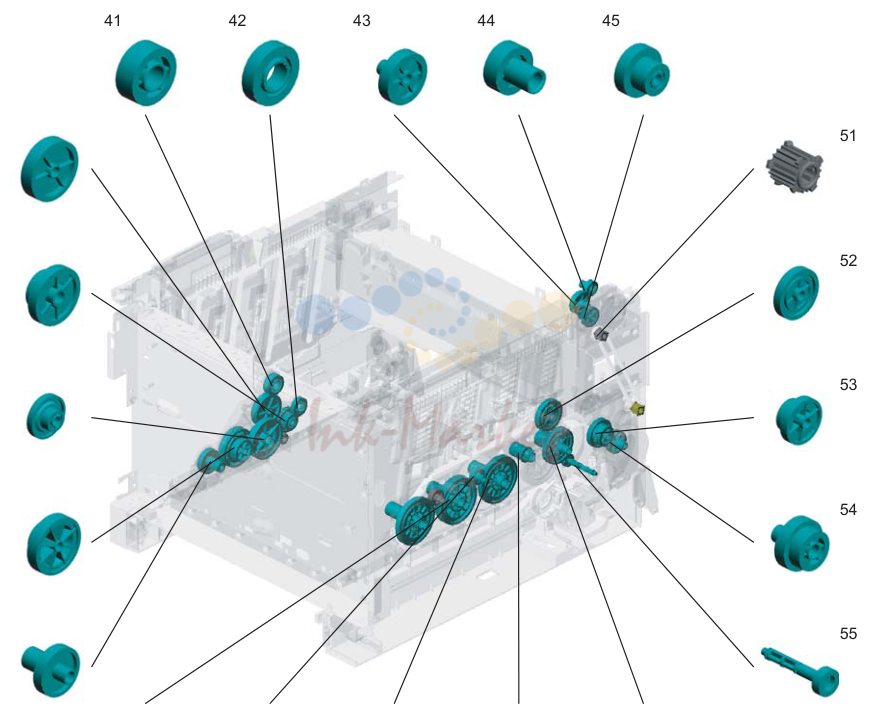

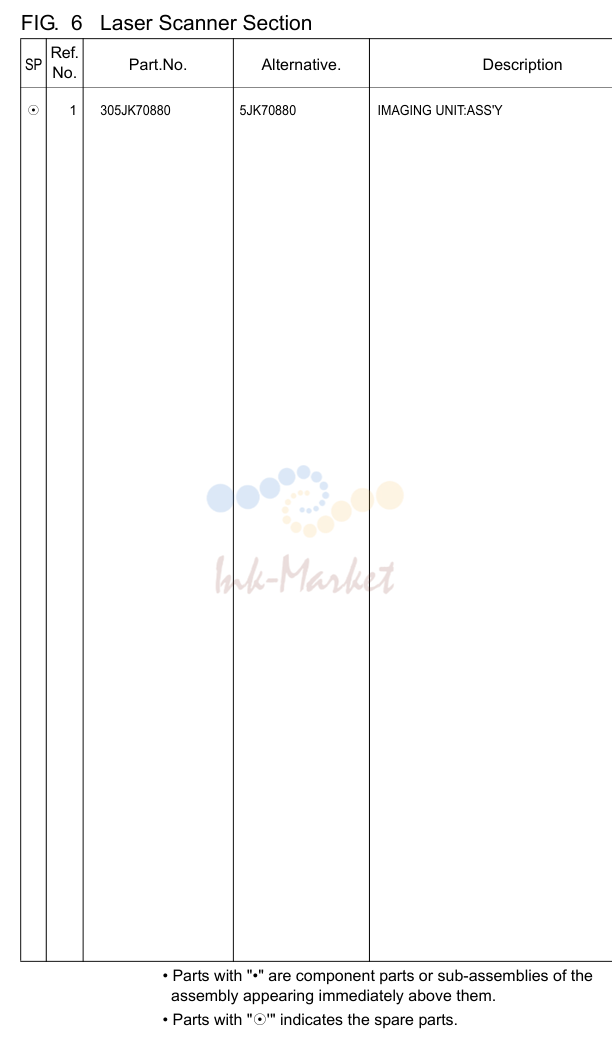

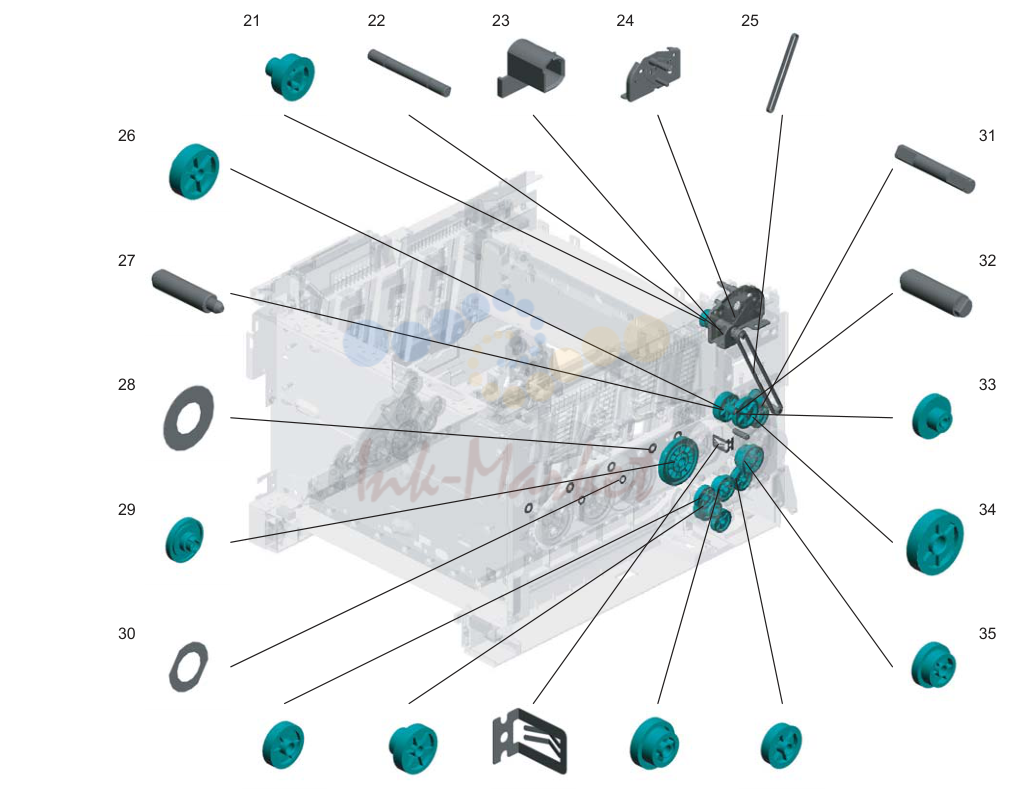

- 7. Laser Scanner Section 5JK

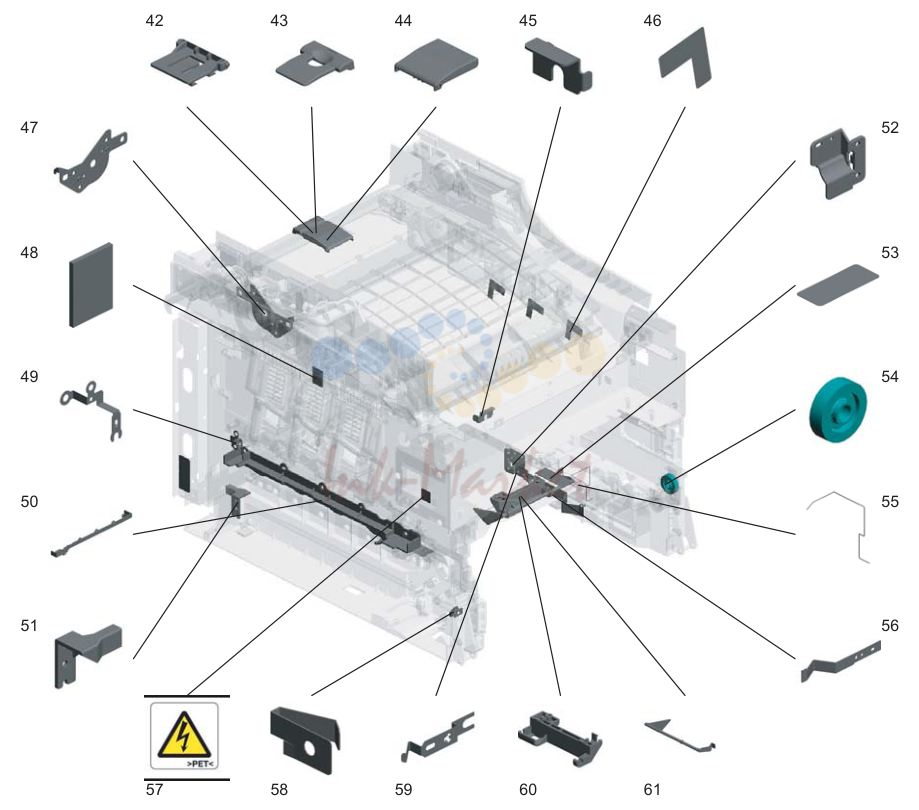

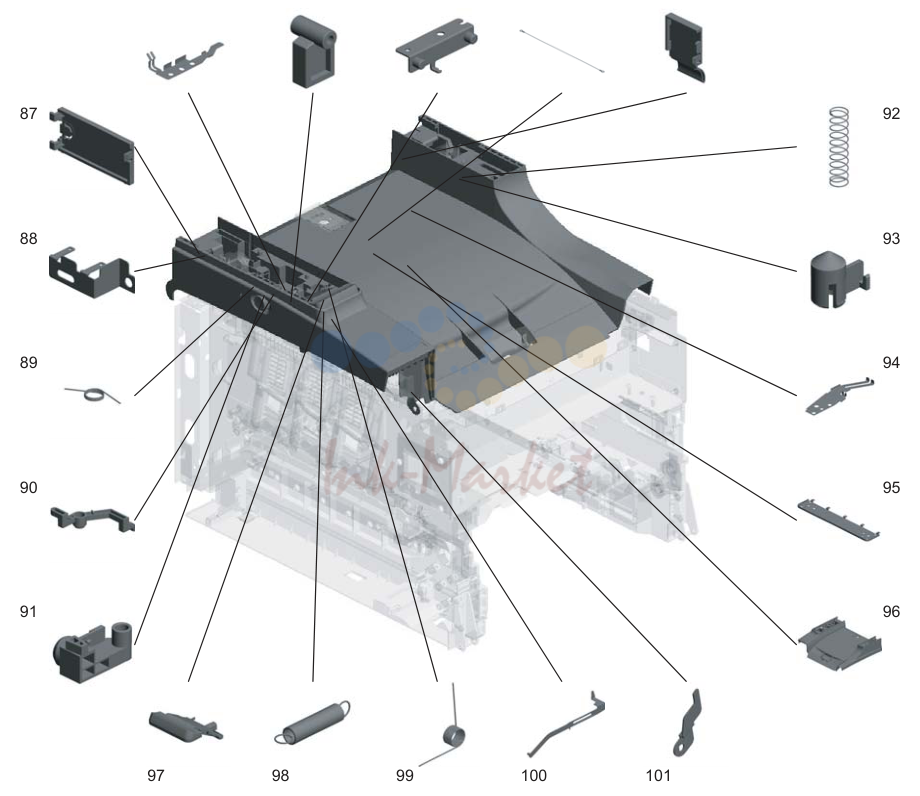

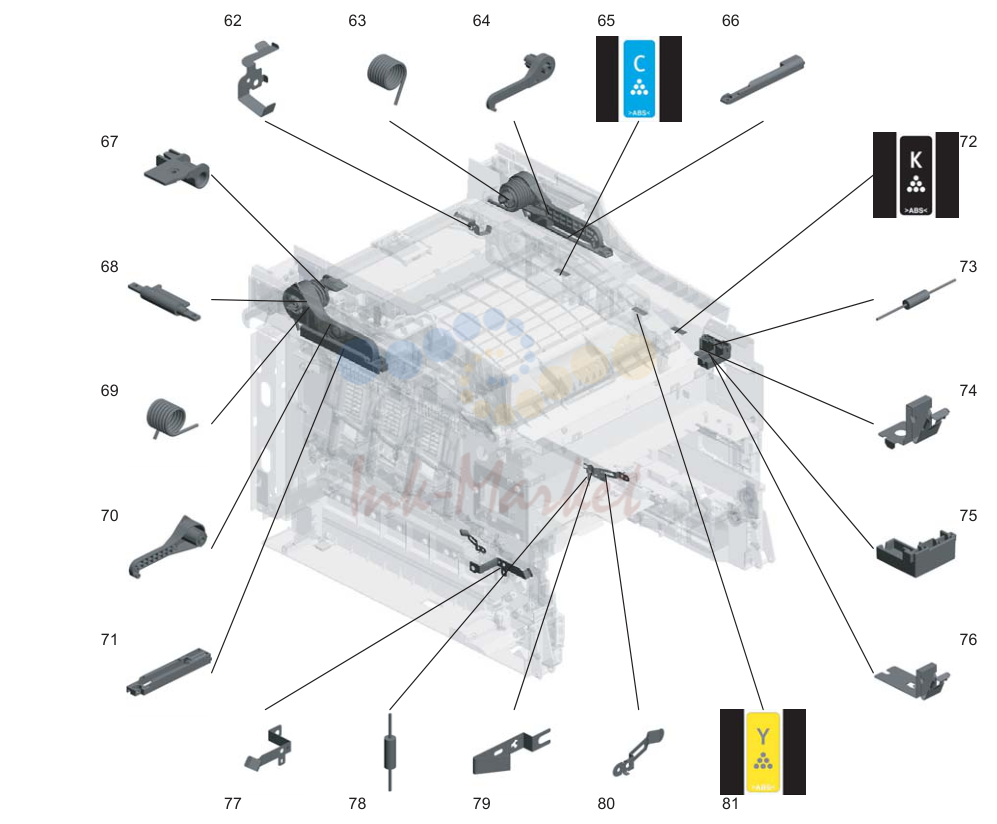

- 8. Frames(1) 5JK
- 9. Operation Section 5JK

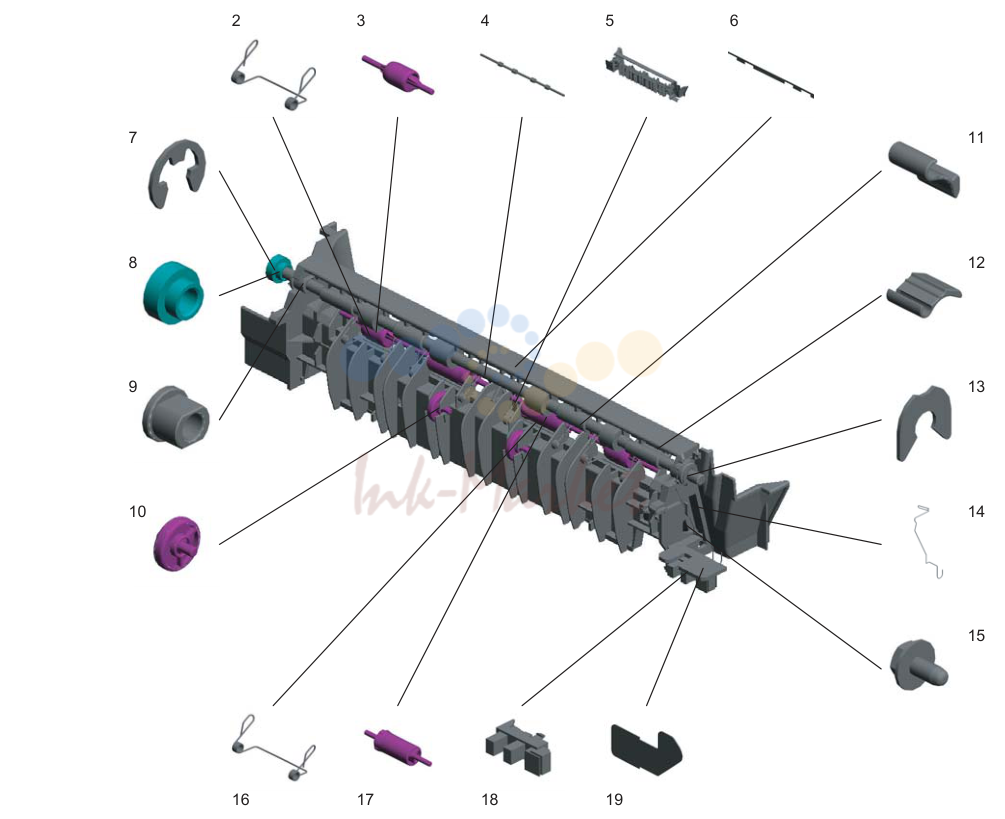

- 10. Exit Section 5JK

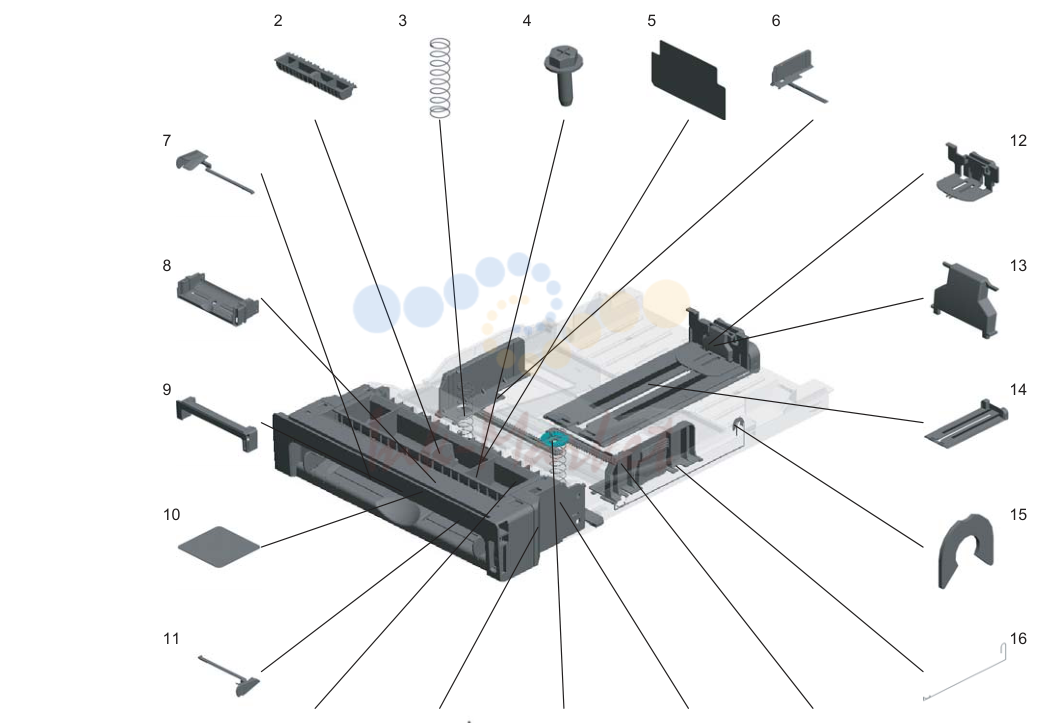

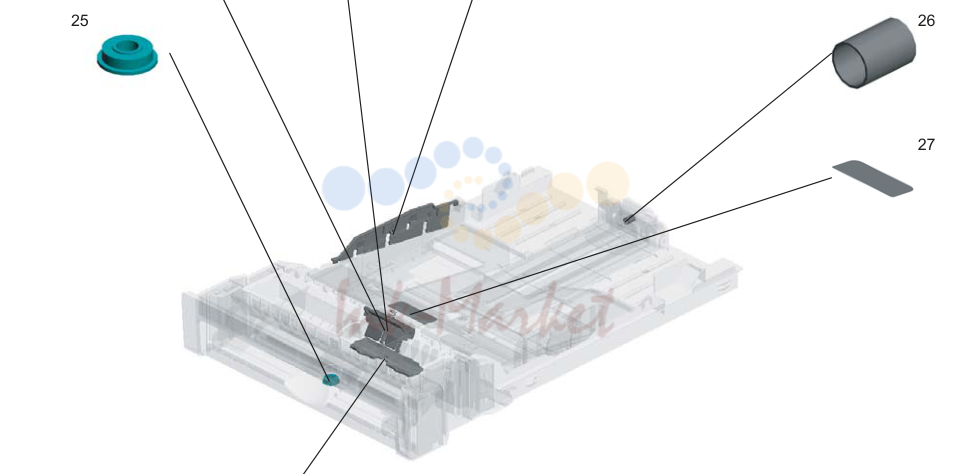

- 11. Paper Feed Section(1) 5JK

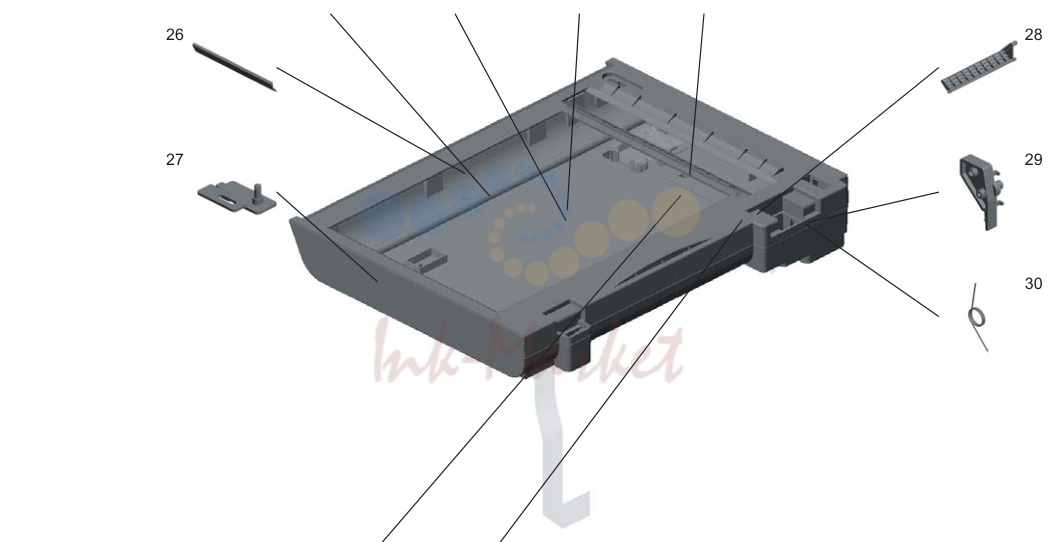

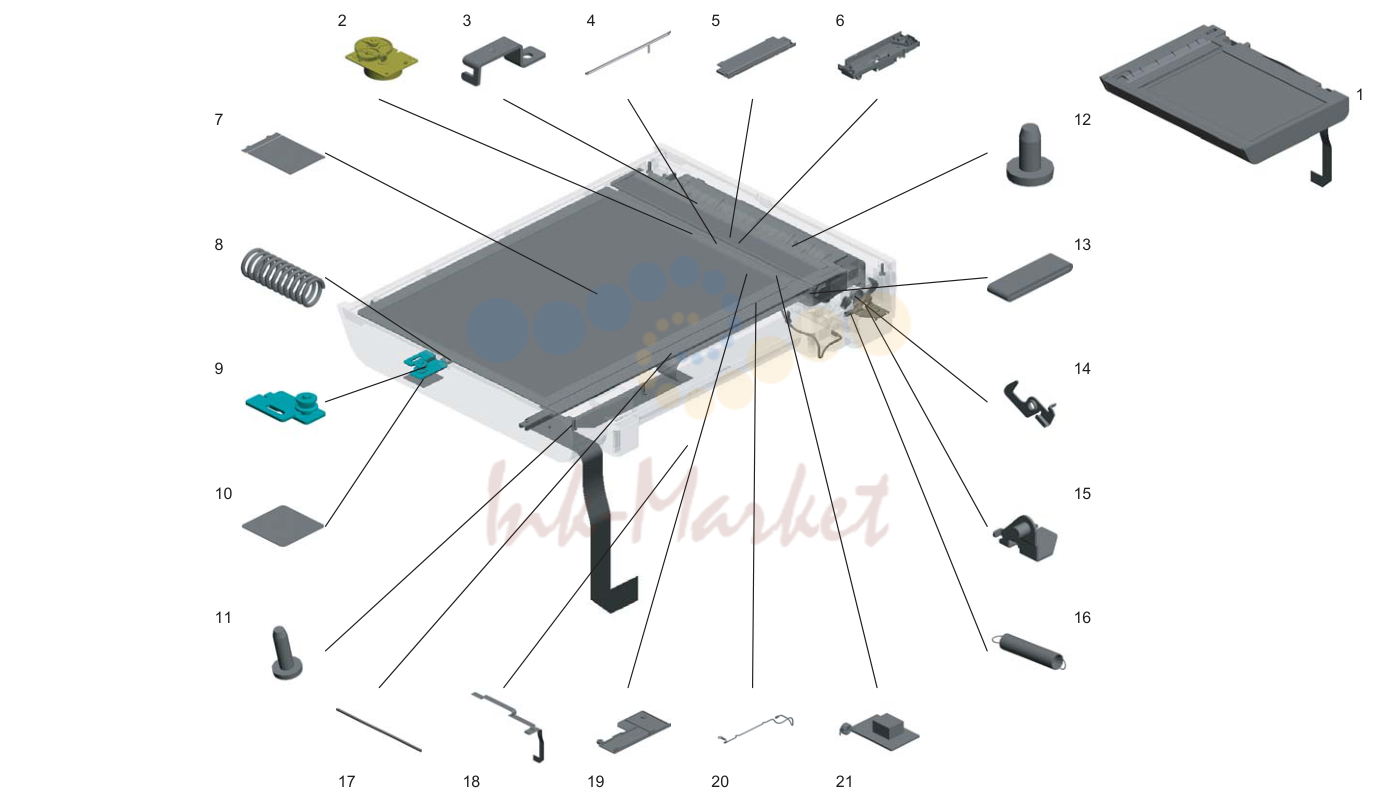

- 12. Scanner Section(1) 5JK

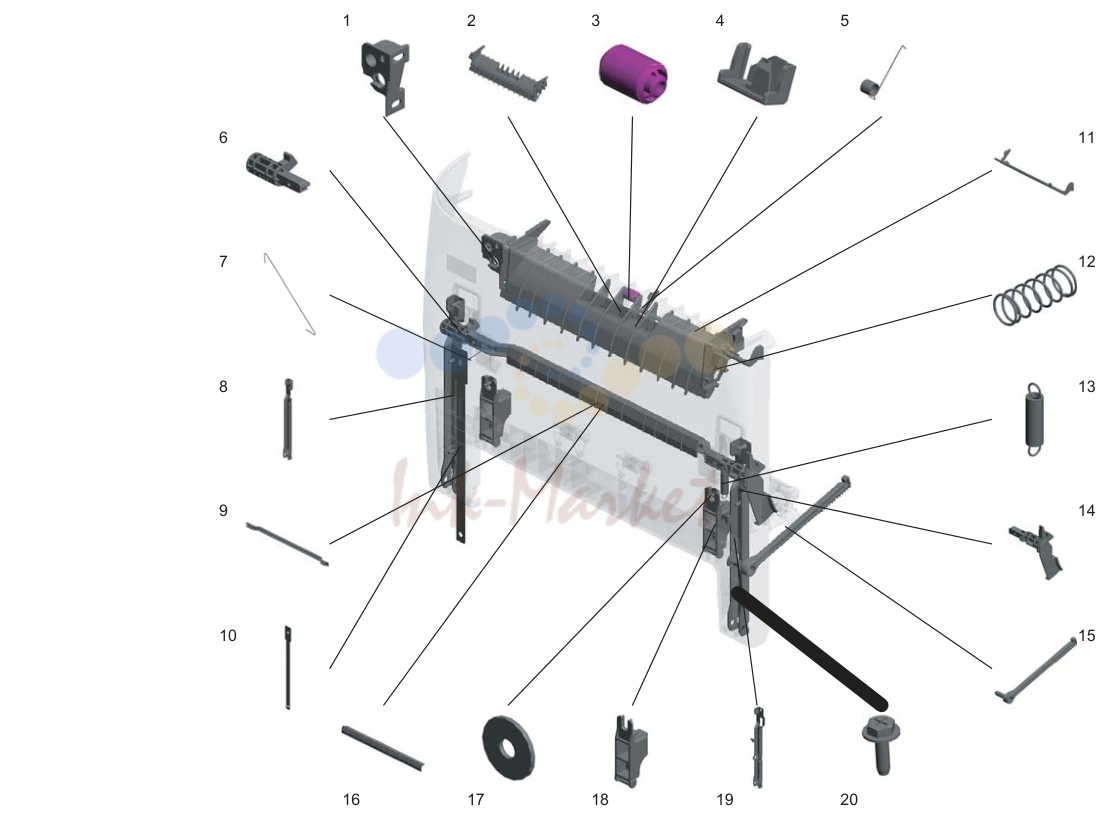

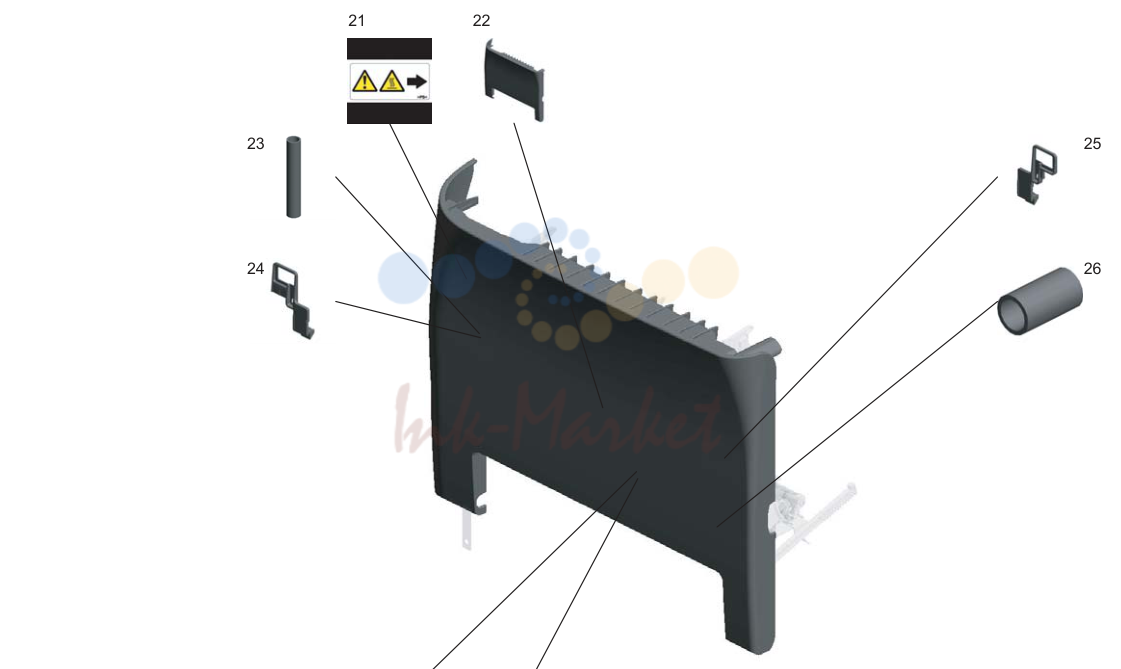

- 13. Paper Conveying Section1(1) 5JK

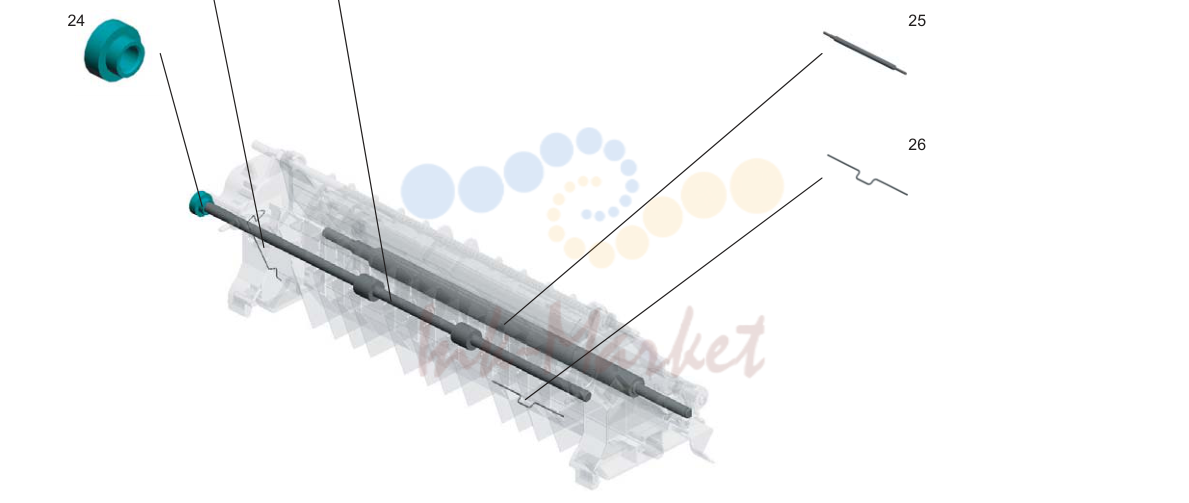

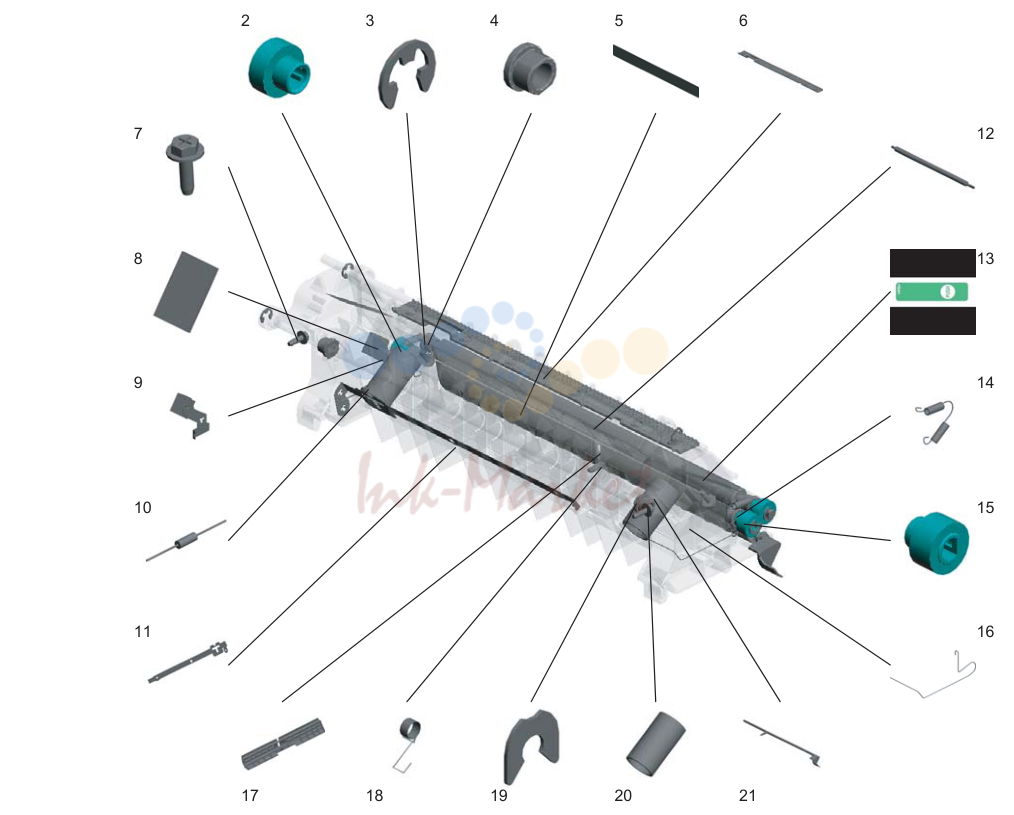

- 14. Paper Conveying Section2(1) 5JK
- 15. Accessories 5JK

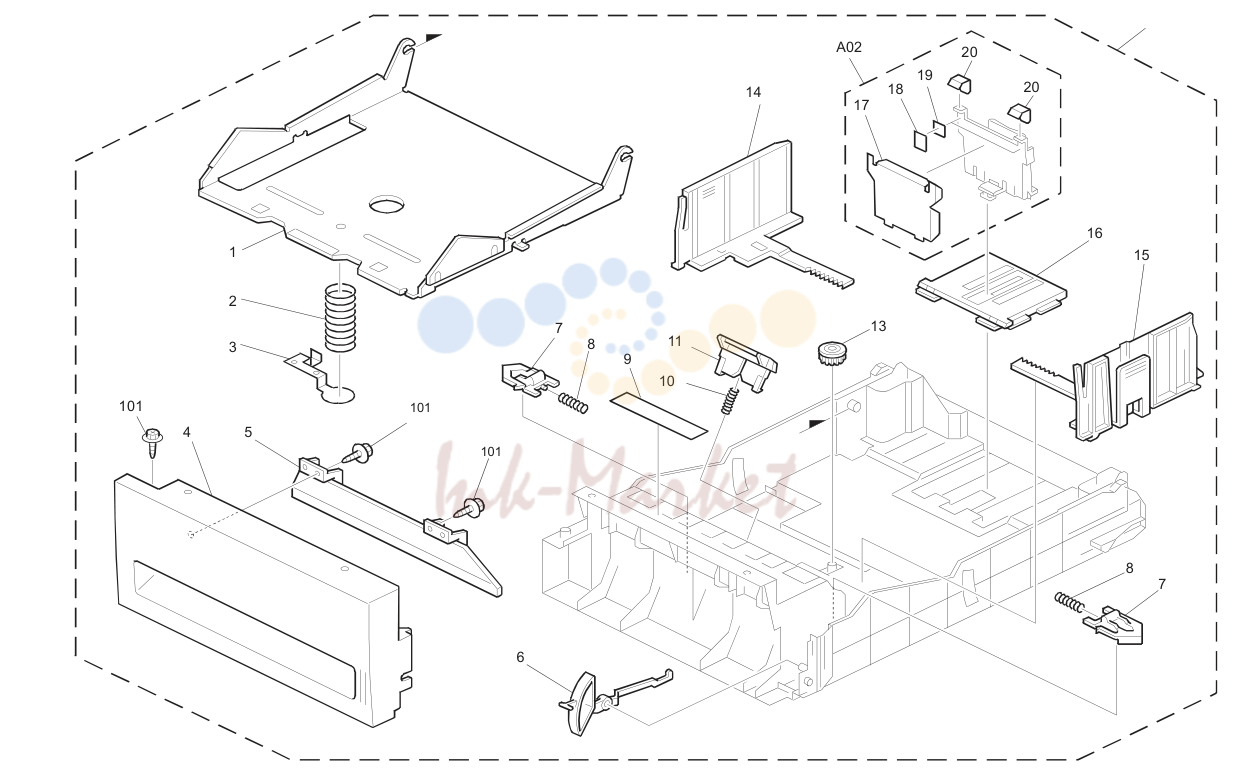

- 16. Paper Tray 5JK

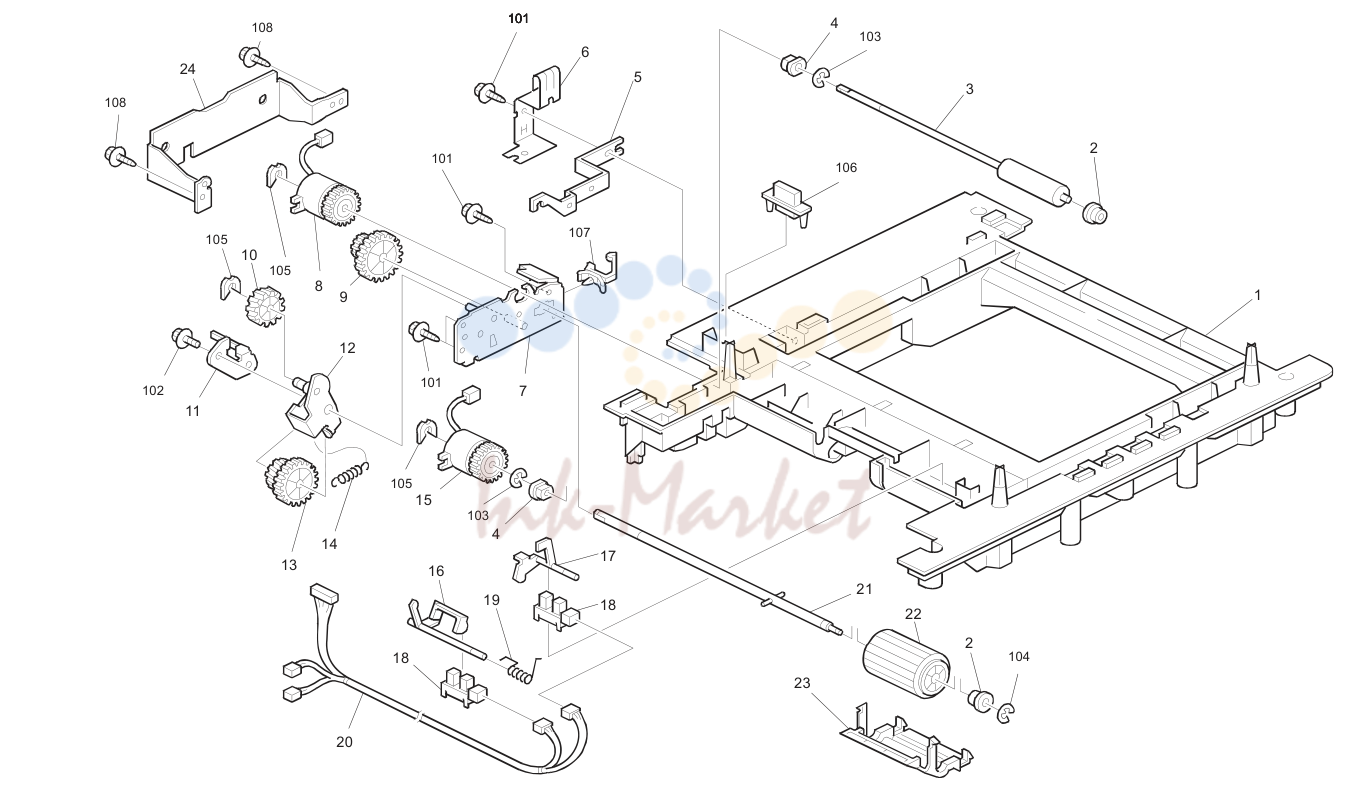

- 17. Paper Feed Drive 5JK

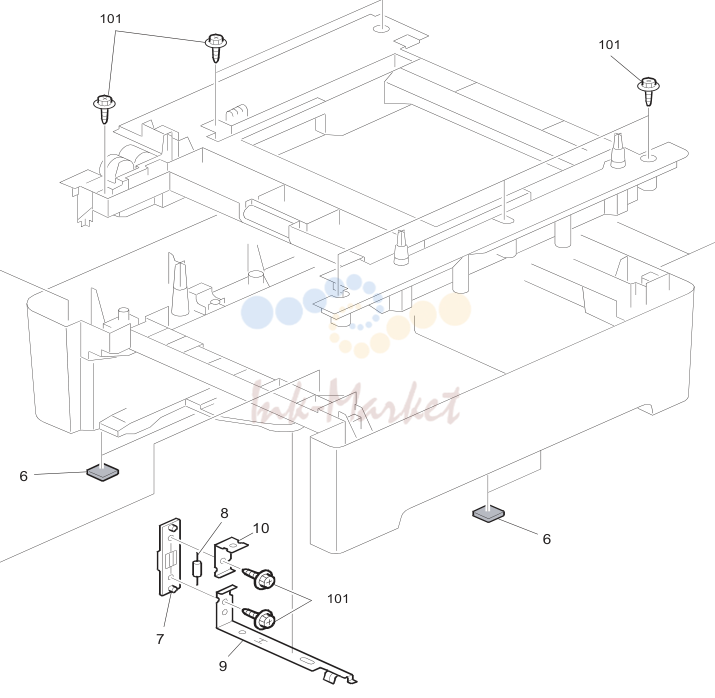

- 18. Frame Section 5JK

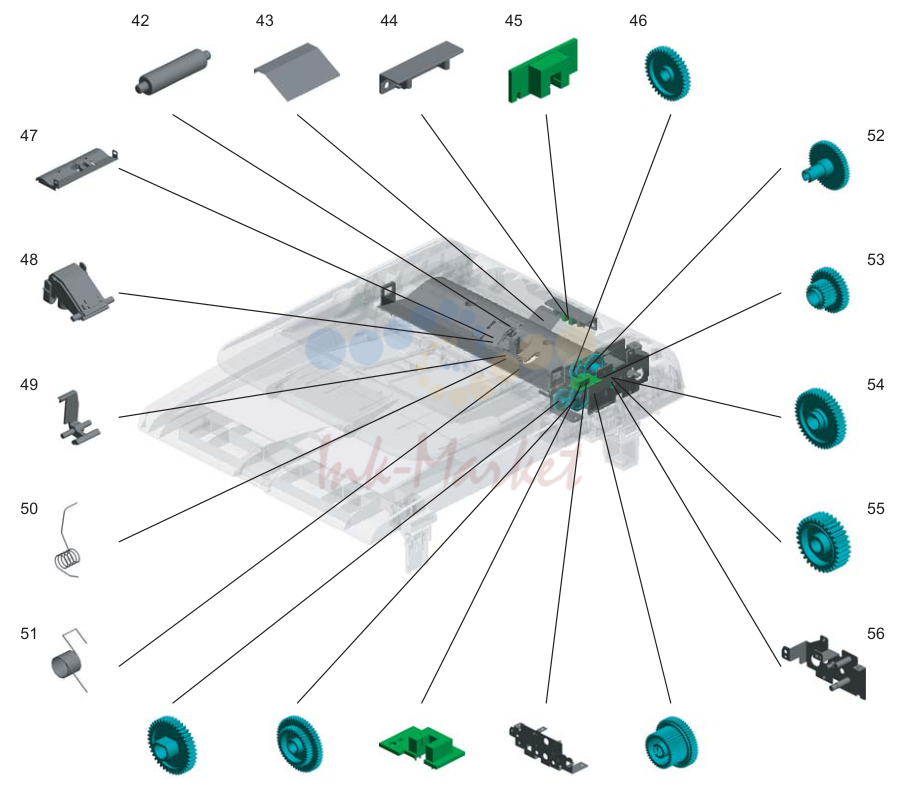

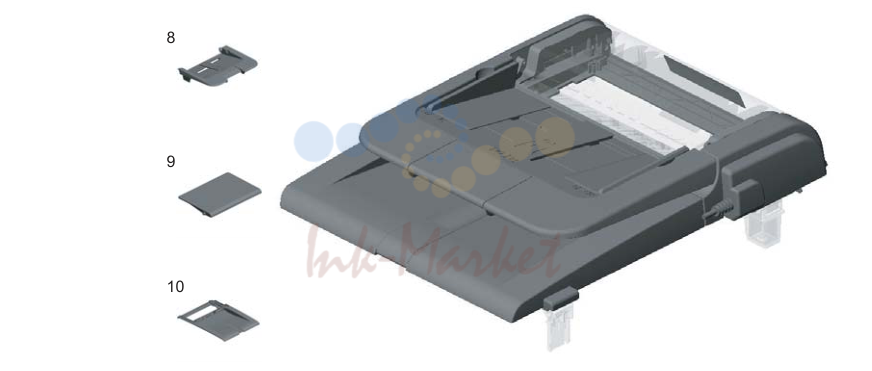

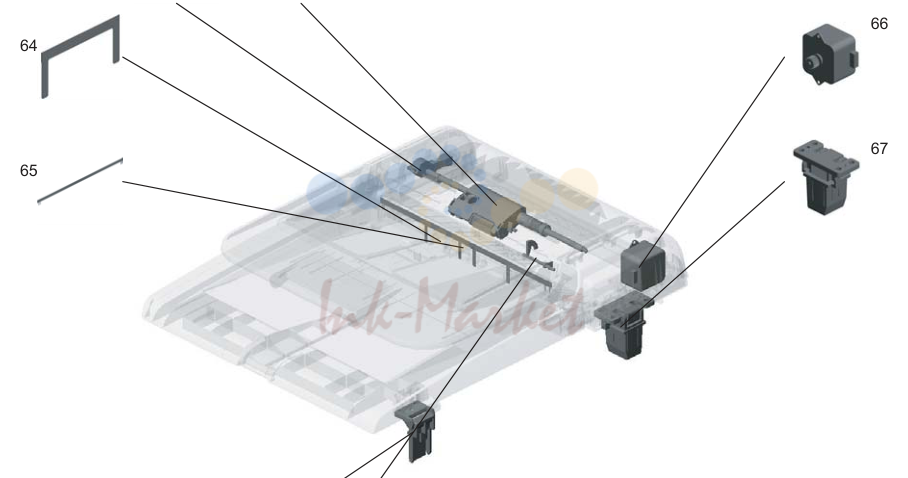

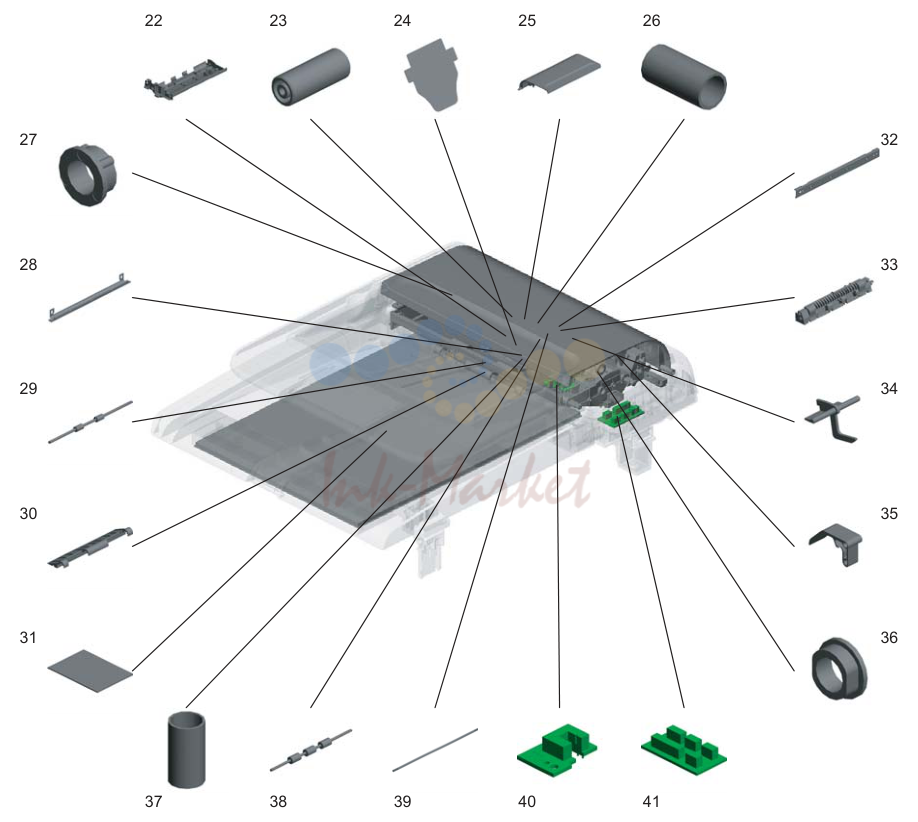

1. DP Section(1) 5JK
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 2 | 305JK72820 (нет в каталоге) | 5JK72820 | COVER:FRONT:ADF 1 1 52 305JK73620 5JK73620 GEAR:51T |
| 3 | 305JK73260 (нет в каталоге) | 5JK73260 | COIL SPRING:GEAR:SLIDE 1 1 53 305JK73610 5JK73610 GEAR:21T37T |
| 4 | 305JK73270 (нет в каталоге) | 5JK73270 | GEAR:SLIDE 1 1 54 305JK73570 5JK73570 GEAR:FEED:44T |
| 5 | 305JK73290 (нет в каталоге) | 5JK73290 | PADDLE:ROLLER:EXIT 2 2 55 305JK73600 5JK73600 GEAR:MIDDLE:32T |
| 6 | 305JK73300 (нет в каталоге) | 5JK73300 | DRIVEN ROLLER:EXIT 2 2 56 305JK73640 5JK73640 PLATE:MOTOR |
| 7 | 305JK72860 (нет в каталоге) | 5JK72860 | SIDE FENCE:LEFT 1 1 57 305JK73580 5JK73580 GEAR:EXIT:41T |
| 8 | 305JK72840 (нет в каталоге) | 5JK72840 | BASE:SLIDER 1 1 58 305JK73630 5JK73630 GEAR:DRIVE:39T55T |
| 9 | 305JK72870 (нет в каталоге) | 5JK72870 | EXTENSION TRAY:ADF 1 1 (cid:27) 59 305JK73660 5JK73660 PCB:DIP:ON OFF DETECTOR |
| 10 | 305JK72810 (нет в каталоге) | 5JK72810 | FRAME:ADF 1 1 60 305JK73560 5JK73560 PLATE:REAR |
| 11 | 305JK72880 (нет в каталоге) | 5JK72880 | PAPER STOPPER:ADF 1 1 61 305JK73650 5JK73650 GEAR:DRIVE:40T56T |
| 12 | 305JK73140 (нет в каталоге) | 5JK73140 | ADF DECAL - PICK-UP PAPER JAM 1 1 62 305JK73740 5JK73740 HOLDER:SEPARATION UNIT |
| 13 | 305JK73240 (нет в каталоге) | 5JK73240 | COIL SPRING:ARM:SENSOR 1 1 (cid:27) 63 305JK73770 5JK73770 SEPARATION UNIT:ADF |
| 14 | 305JK72830 (нет в каталоге) | 5JK72830 | COVER:REAR:ADF 1 1 64 305JK73750 5JK73750 SHEET:STOPPER:EXIT |
| 15 | 305JK73070 (нет в каталоге) | 5JK73070 | HOOK:ADF 1 1 65 305JK73760 5JK73760 DISCHARGE BRUSH:EXIT |
| 16 | 305JK73250 (нет в каталоге) | 5JK73250 | SHEET:ADF:KILO 4 4 66 305JK73780 5JK73780 DC STEPPER MOTOR |
| 17 | 305JK73320 (нет в каталоге) | 5JK73320 | COIL SPRING:EXIT 2 2 67 305JK73790 5JK73790 HINGE:LEFT |
| 18 | 305JK73310 (нет в каталоге) | 5JK73310 | SHAFT:DRIVEN ROLLER:EXIT 1 1 68 305JK73800 5JK73800 HINGE:RIGHT |
| 19 | 305JK72850 (нет в каталоге) | 5JK72850 | SIDE FENCE:RIGHT 1 1 69 305JK73730 5JK73730 FEELER:SET SENSOR |
| 20 | 305JK73280 (нет в каталоге) | 5JK73280 | CABLE:ADF |
| 21 | 305JK73230 (нет в каталоге) | 5JK73230 | ARM:SENSOR |
| 22 | 305JK73380 (нет в каталоге) | 5JK73380 | FRAME:LOWER |
| 23 | 305JK73490 (нет в каталоге) | 5JK73490 | DRIVEN ROLLER:FEED |
| 24 | 305JK73420 (нет в каталоге) | 5JK73420 | SHEET:GUIDE |
| 26 | 305JK73460 (нет в каталоге) | 5JK73460 | COIL SPRING:FEED ROLLER:DRIVEN |
| 27 | 305JK73430 (нет в каталоге) | 5JK73430 | FLANGE:BUSHING |
| 28 | 305JK73410 (нет в каталоге) | 5JK73410 | PLATE |
| 29 | 305JK73450 (нет в каталоге) | 5JK73450 | EXIT ROLLER:ADF |
| 30 | 305JK73330 (нет в каталоге) | 5JK73330 | COVER:EXIT |
| 31 | 305JK73360 (нет в каталоге) | 5JK73360 | SHEET:PRESSURE PLATE |
| 32 | 305JK73500 (нет в каталоге) | 5JK73500 | STAY:FEED |
| 33 | 305JK73510 (нет в каталоге) | 5JK73510 | GUIDE:FEED:DRIVEN |
| 34 | 305JK73470 (нет в каталоге) | 5JK73470 | FEELER:SENSOR:FEED |
| 35 | 305JK73480 (нет в каталоге) | 5JK73480 | ARM:PRESSURE RELEASE |
| 36 | 305JK73370 (нет в каталоге) | 5JK73370 | FLANGE:BUSHING:GEAR |
| 37 | 305JK73400 (нет в каталоге) | 5JK73400 | COIL SPRING:PLATE |
| 39 | 305JK73520 (нет в каталоге) | 5JK73520 | SHAFT:DRIVEN ROLLER:FEED |
| 42 | 305JK73670 (нет в каталоге) | 5JK73670 | ROLLER:BACK UP:FEED |
| 43 | 305JK73550 (нет в каталоге) | 5JK73550 | SHEET:FEELER:FEED |
| 44 | 305JK73530 (нет в каталоге) | 5JK73530 | FIX STAND:SENSOR:FEED |
| 46 | 305JK73590 (нет в каталоге) | 5JK73590 | GEAR:20T39T |
| 47 | 305JK73710 (нет в каталоге) | 5JK73710 | FRAME:UPPER |
| 49 | 305JK73690 (нет в каталоге) | 5JK73690 | SHUTTER:PAPER |
| 50 | 305JK73680 (нет в каталоге) | 5JK73680 | COIL SPRING:SHUTTER:PAPER |

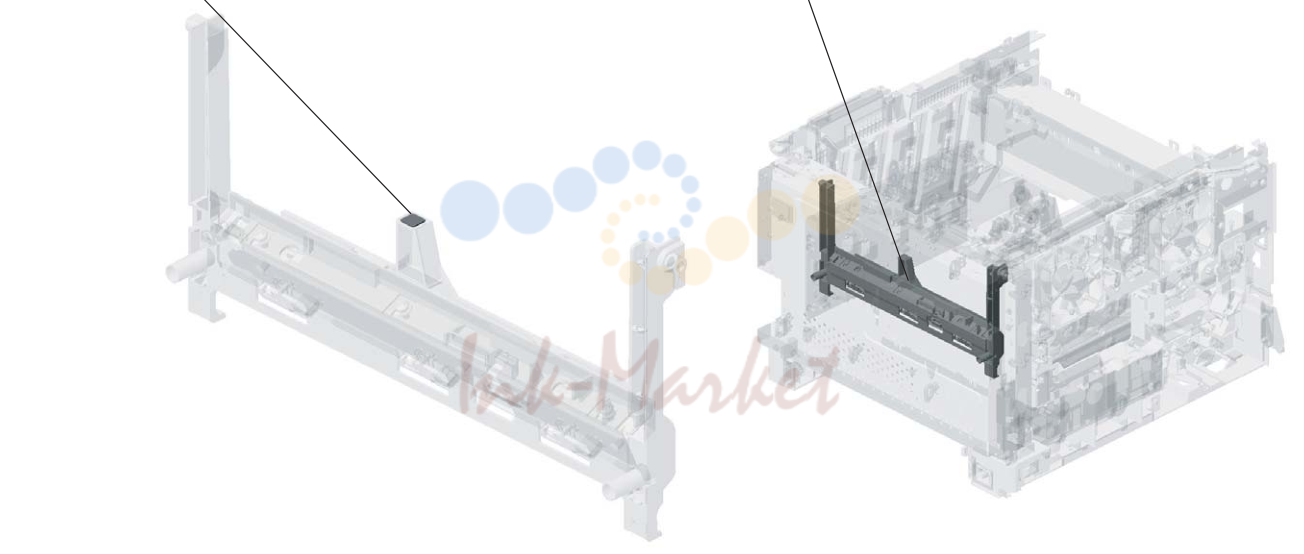

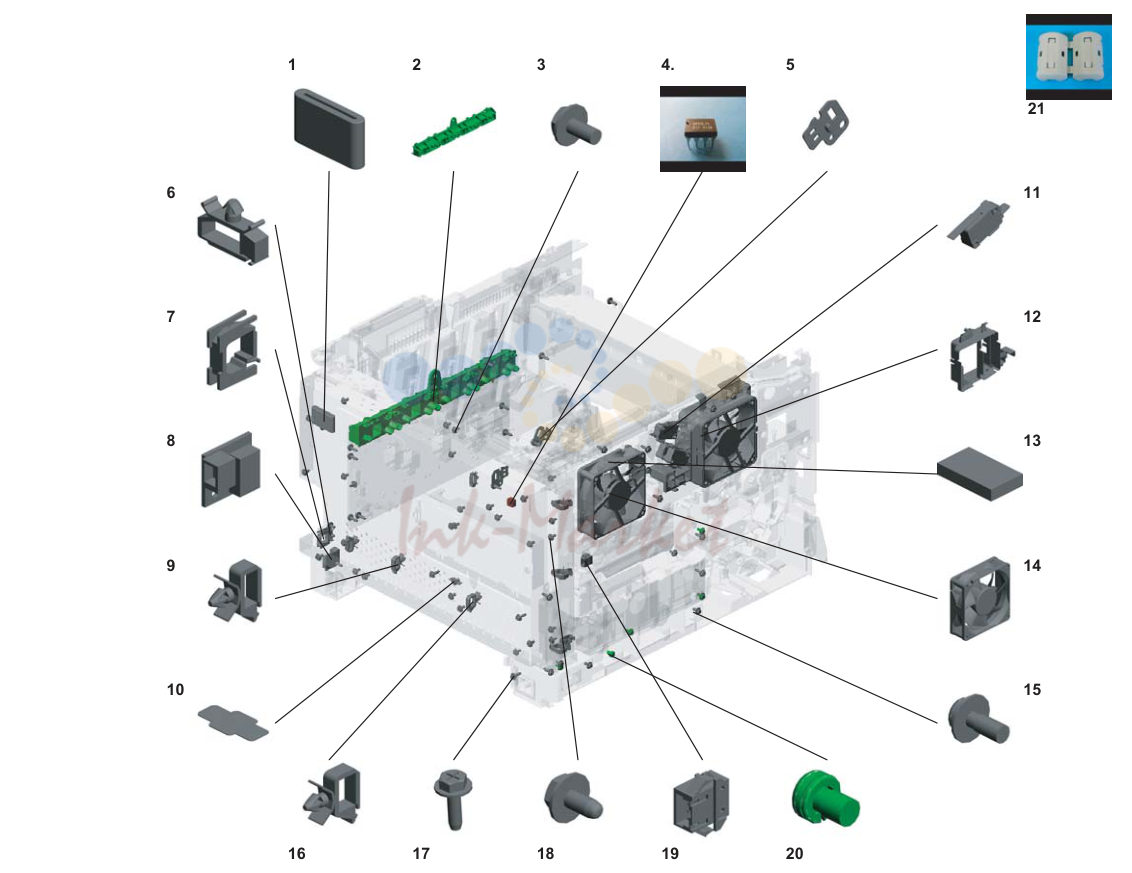

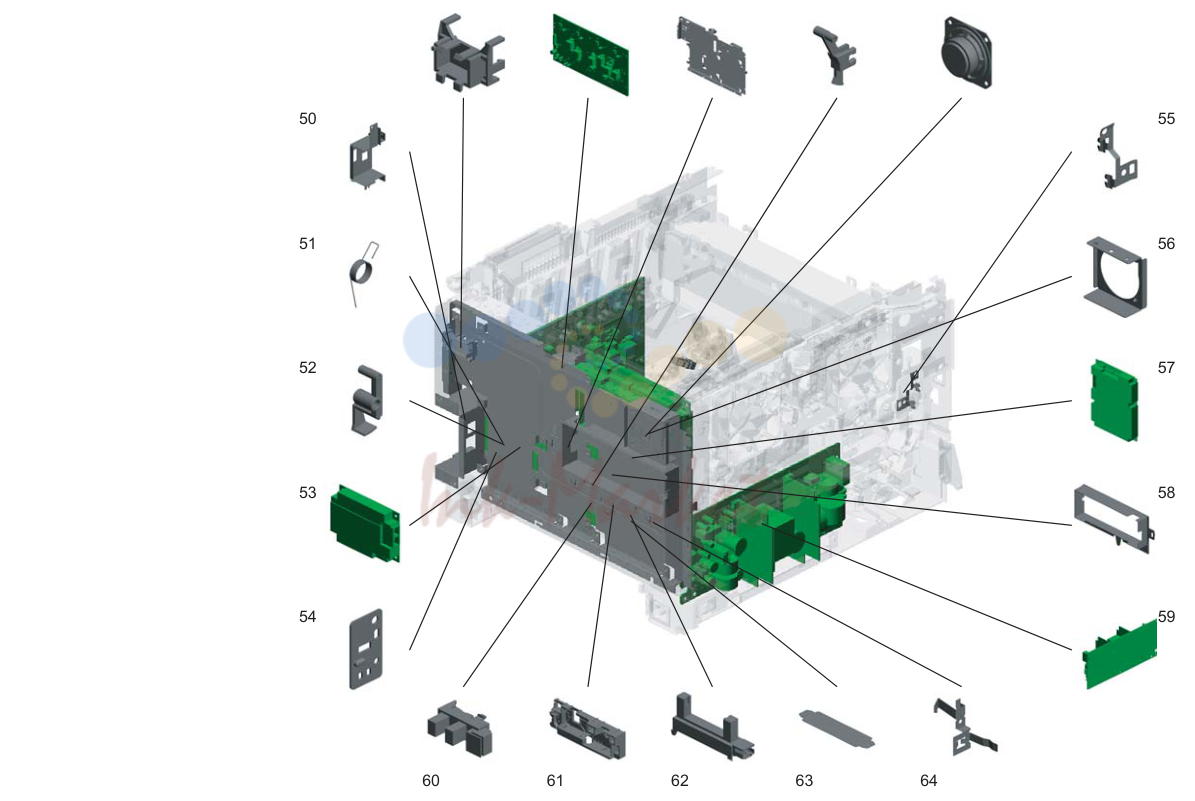

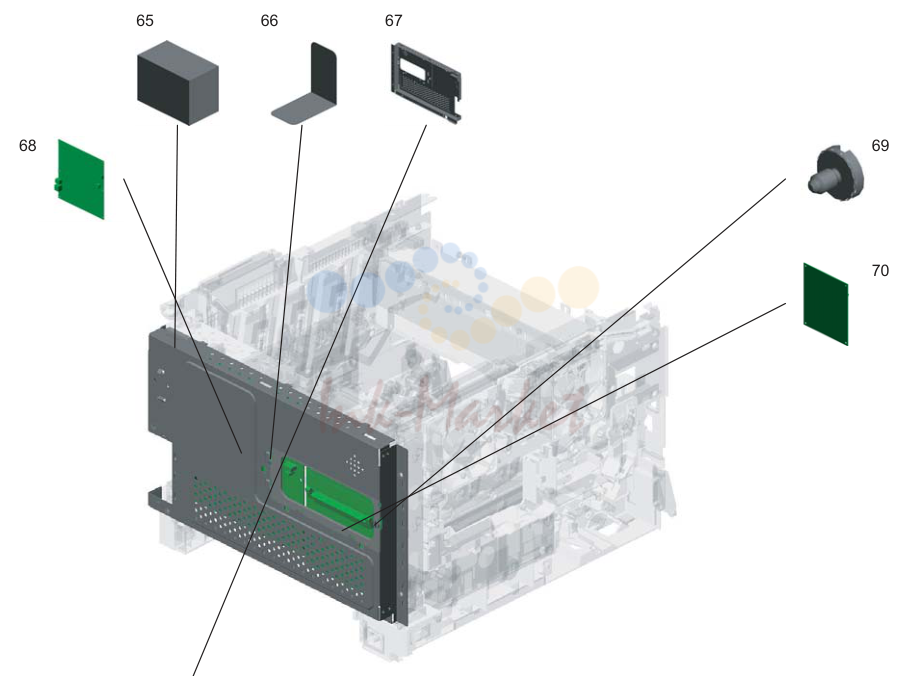

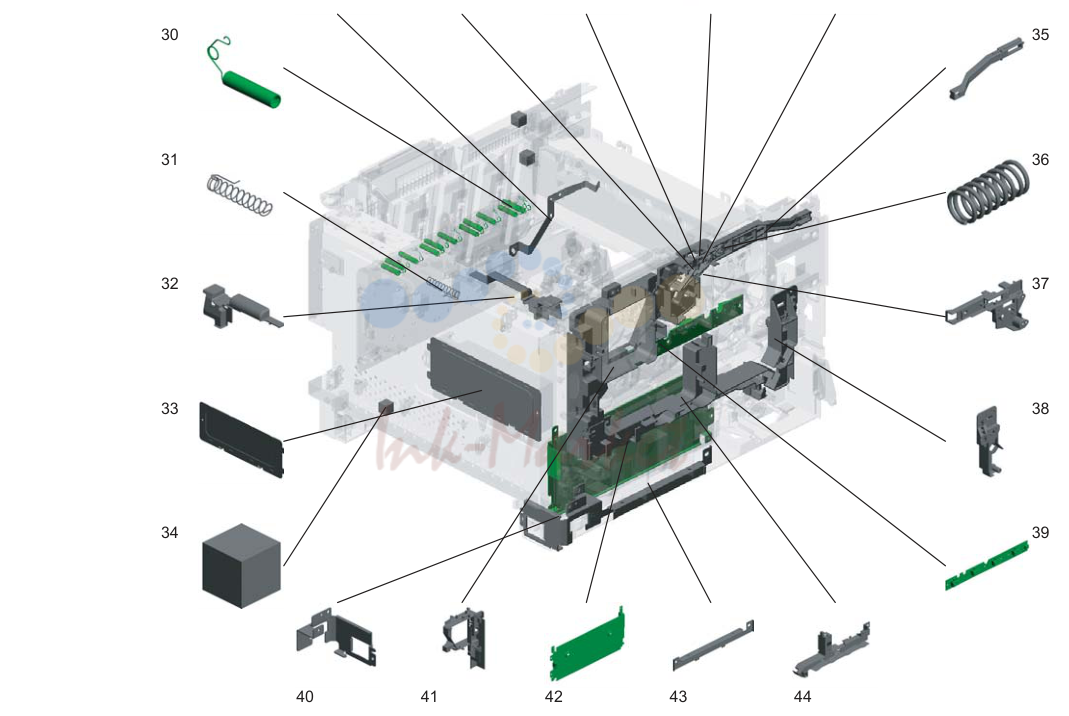

2. Electrical Section(1) 5JK
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 305JK75400 (нет в каталоге) | 5JK75400 | FERRITE CORE:33.5X6.5X20 1 51 305JK72210 5JK72210 SPRING - FEELER |
| 2 | 305JK75480 (нет в каталоге) | 5JK75480 | BASE:HIGH VOLTAGE:3 1 52 305JK72220 5JK72220 SENSOR FEELER |
| 3 | 305HM11721 (нет в каталоге) | 5HM11721 | SCREW - M3X6 31 (cid:27) 53 305JK74770 5JK74770 PCB:FAX:NA:ASS'Y |
| 4 | 305JK75380 (нет в каталоге) | 5JK75380 | EEPROM:BR93L76-W 1 54 305JK72240 5JK72240 SENSOR HOLDER |
| 5 | 305JK70220 (нет в каталоге) | 5JK70220 | BRACKET - PHOTOINTERRUPTOR 2 55 305JK72180 5JK72180 GROUND PLATE - FUSING |
| 6 | 5HM40460 (нет в каталоге) | 5HM40460 | CLAMP 3 56 305JK73890 5JK73890 BRACKET - SPEAKER |
| 7 | 5HM32240 (нет в каталоге) | 5HM32240 | EDGE SADDLE - LES-1010 1 (cid:27) 57 305JK74640 5JK74640 PCB:EGB-PMF2PIP:ASS'Y |
| 9 | 5HM32560 (нет в каталоге) | 5HM32560 | HARNESS CLAMP 2 (cid:27) 59 305JK74840 5JK74840 POWER SUPPLY UNIT - 115V |
| 10 | 305JK70210 (нет в каталоге) | 5JK70210 | STOPPER:PHOTOINTERRUPTOR 1 (cid:27) 60 305JH71560 5JH71560 PHOTOINTERRUPTOR:LG248NL1 |
| 11 | 305JK75370 (нет в каталоге) | 5JK75370 | MICRO SWITCH:D3V-16506-3C25 3 61 305JK72400 5JK72400 SENSOR BRACKET |
| 12 | 305JK70290 (нет в каталоге) | 5JK70290 | EXIT DUCT 1 (cid:27) 62 305JK72380 5JK72380 USED TONER SENSOR |
| 13 | 305JK70240 (нет в каталоге) | 5JK70240 | SEAL:FAN:2 4 63 305JK72370 5JK72370 STOPPER SHEET - PHOTOINTERRUPTOR |
| 15 | 305JK75350 (нет в каталоге) | 5JK75350 | SCREW - M3X8 2 65 305JK74680 5JK74680 SPACER:GROUND PLATE:FLAT CABLE:SCANNER |
| 16 | 5HM70470 (нет в каталоге) | 5HM70470 | HARNESS CLAMP - LWS-0711 4 66 305JK74690 5JK74690 SHEET:COVER:SHADEING PLATE:MEMORY |
| 17 | 305H772000 (нет в каталоге) | 5H772000 | TAPPING SCREW - M3X10 33 67 305JK73850 5JK73850 COVER:CONTROL BOARD:MF2C:ASS'Y |
| 18 | 305H775540 (нет в каталоге) | 5H775540 | TAPPING SCREW - M3X6 6 (cid:27) 68 305JK74650 5JK74650 PCB:MAIN:ASS'Y |
| 19 | 53107280 (нет в каталоге) | 53107280 | CT CONECTOR:PANEL MOUNT MODEL:JUNCTIO 2 69 305JK74700 5JK74700 SCREW |
| 20 | 305JK70140 (нет в каталоге) | 5JK70140 | SCREW- M4X6 1 (cid:27) 70 305JK74820 5JK74820 PCB:PDL:ASS'Y |
| 21 | 305JK75390 (нет в каталоге) | 5JK75390 | FERRITE CORE - ZCAT1518-0730 1 (cid:27) 71 305JK72190 5JK72190 DENSITY SENSOR:ASS'Y |
| 22 | 305H772000 (нет в каталоге) | 5H772000 | TAPPING SCREW - M3X10 1 72 305JK72320 5JK72320 CLEANER DECAL - DENSITY SENSOR |
| 23 | 305H772160 (нет в каталоге) | 5H772160 | TAPPING SCREW 3X8 |
| 24 | 53107240 (нет в каталоге) | 53107240 | CT CONNECTOR-2P |
| 25 | 305JK71960 (нет в каталоге) | 5JK71960 | 2NDTERMINAL- TRANSFER |
| 26 | 305JK72060 (нет в каталоге) | 5JK72060 | LINK - SAFETY SWITCH |
| 27 | 305JK72120 (нет в каталоге) | 5JK72120 | ARM - SAFETY SWITCH |
| 28 | 305JK72080 (нет в каталоге) | 5JK72080 | TENSION SPRING - SAFETY SWITCH |
| 29 | 305JK72070 (нет в каталоге) | 5JK72070 | TORSION SPRING - SAFETY SWITCH |
| 30 | 305JK72000 (нет в каталоге) | 5JK72000 | TERMINAL:AIO |
| 31 | 305JK72100 (нет в каталоге) | 5JK72100 | 1ST TERMINAL - TRANSFER |
| 32 | 305JK72020 (нет в каталоге) | 5JK72020 | HARNESS COVER |
| 33 | 305JK71980 (нет в каталоге) | 5JK71980 | MEMORY COVER |
| 34 | 305JK72030 (нет в каталоге) | 5JK72030 | CUSHION - HARNESS |
| 35 | 305JK72130 (нет в каталоге) | 5JK72130 | LEVER - SAFETY SWITCH |
| 36 | 305JK72090 (нет в каталоге) | 5JK72090 | COMPRESSION SPRING - SAFETY SWITCH |
| 37 | 305JK72050 (нет в каталоге) | 5JK72050 | BRACKET SAFETY SWITCH |
| 38 | 305JK72140 (нет в каталоге) | 5JK72140 | CONNECTOR HOLDER - FUSING |
| 40 | 305JK71990 (нет в каталоге) | 5JK71990 | BRACKET - MAIN SWITCH |
| 41 | 305JK70300 (нет в каталоге) | 5JK70300 | DUCT |
| 42 | 305JK71930 (нет в каталоге) | 5JK71930 | BRACKET - POWER SUPPLY UNIT |
| 43 | 305JK71940 (нет в каталоге) | 5JK71940 | HARNESS COVER - POWER SUPPLY UNIT |
| 44 | 305JK70590 (нет в каталоге) | 5JK70590 | HARNESS GUIDE |
| 45 | 305JK73880 (нет в каталоге) | 5JK73880 | CASE - CORE |
| 47 | 305JK73840 (нет в каталоге) | 5JK73840 | BRACKET - CONTROL BOARD |
| 48 | 305JK72390 (нет в каталоге) | 5JK72390 | FEELER - SET SENSOR |
| 49 | 305JK73820 (нет в каталоге) | 5JK73820 | SPEAKER - DIA50 |
| 50 | 305JK73870 (нет в каталоге) | 5JK73870 | BRACKET - INTERFACE |

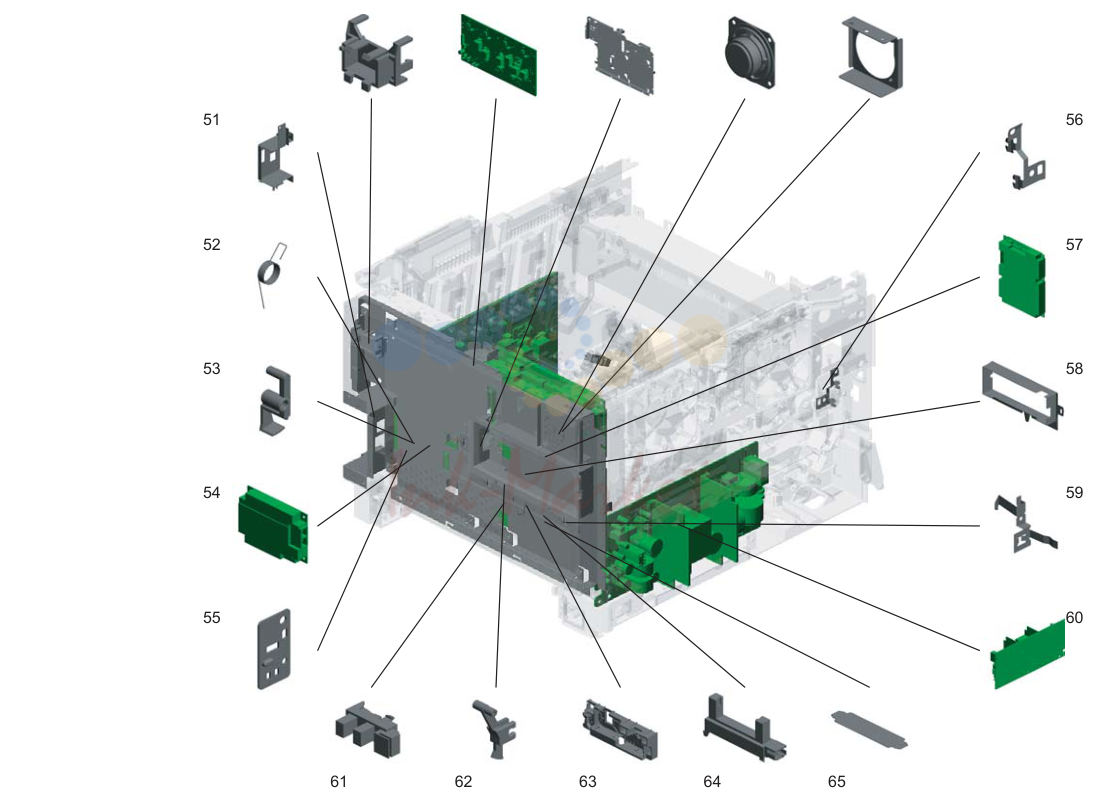

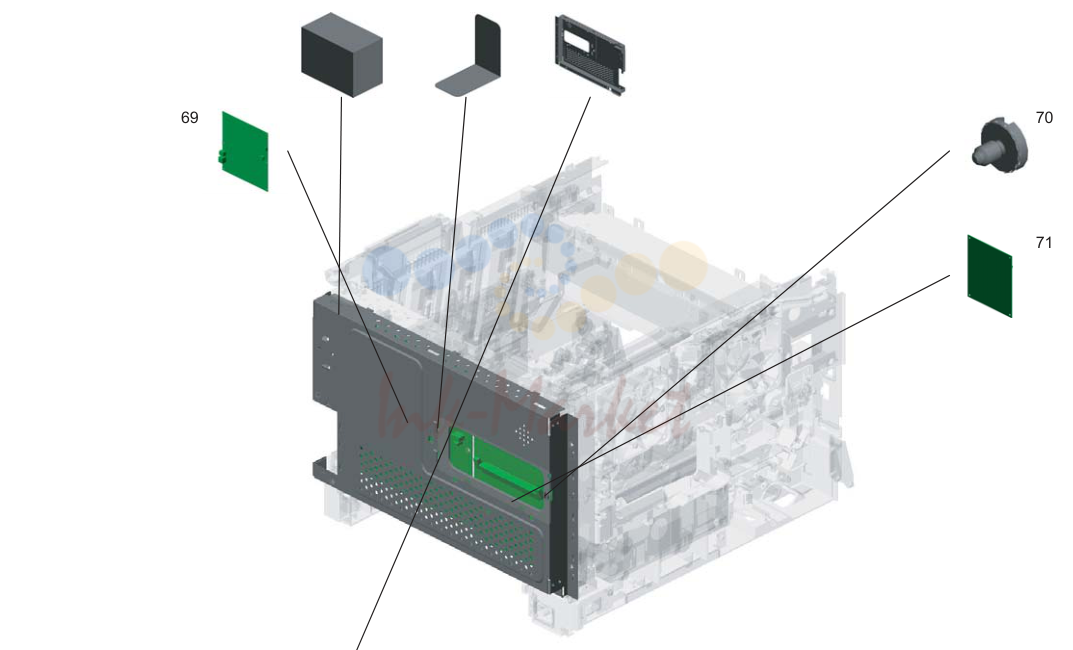

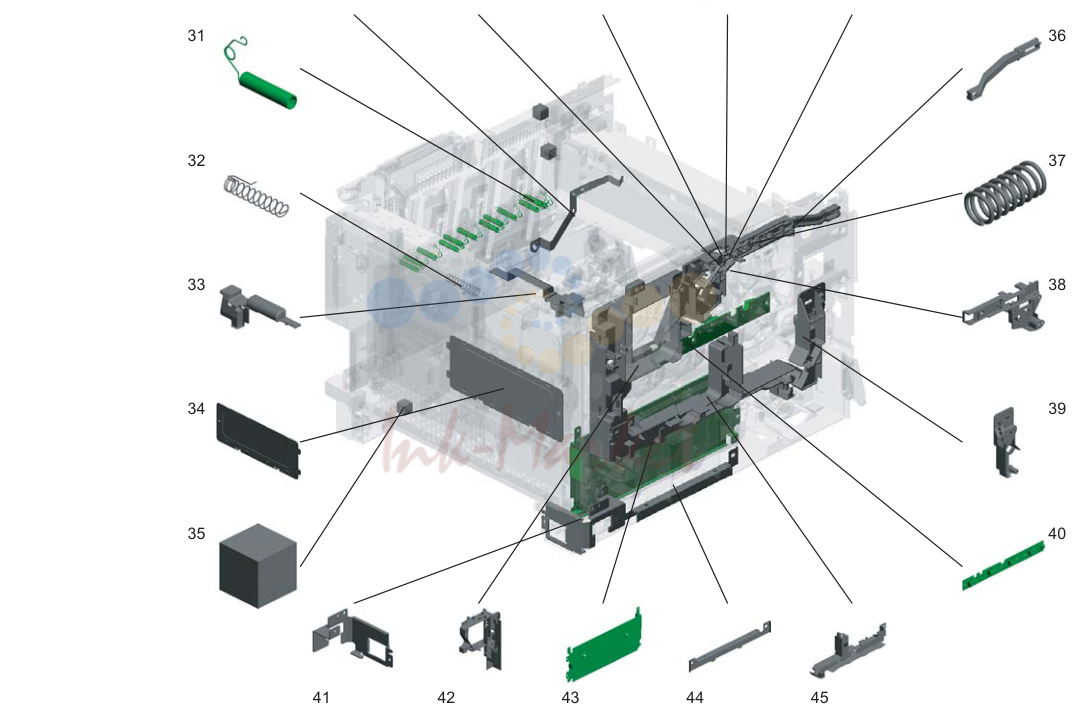

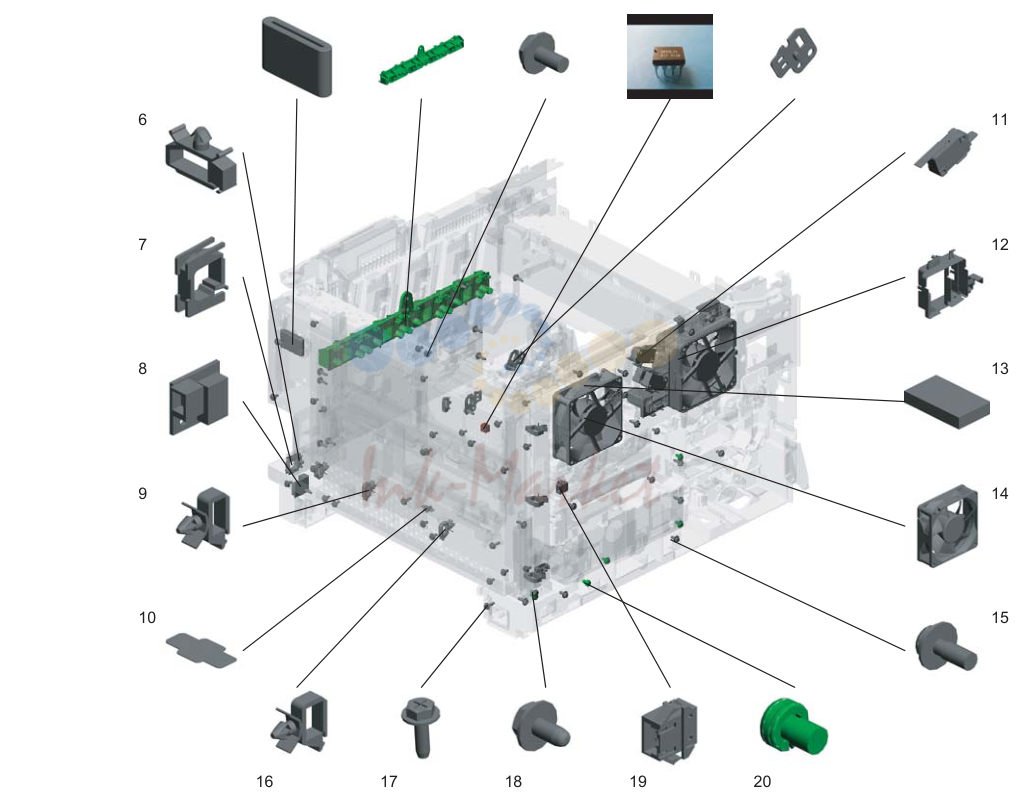

3. Electrical Section(1)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 305JK75400 (нет в каталоге) | 5JK75400 | FERRITE CORE:33.5X6.5X20 1 51 305JK73870 5JK73870 BRACKET - INTERFACE |
| 2 | 305JK75480 (нет в каталоге) | 5JK75480 | BASE:HIGH VOLTAGE:3 1 52 305JK72210 5JK72210 SPRING - FEELER |
| 3 | 305HM11721 (нет в каталоге) | 5HM11721 | SCREW - M3X6 31 53 305JK72220 5JK72220 SENSOR FEELER |
| 4 | 305JK75380 (нет в каталоге) | 5JK75380 | EEPROM:BR93L76-W 1 (cid:27) 54 305JK73830 5JK73830 PCB:FAX:EU:ASS'Y |
| 5 | 305JK70220 (нет в каталоге) | 5JK70220 | BRACKET - PHOTOINTERRUPTOR 2 55 305JK72240 5JK72240 SENSOR HOLDER |
| 6 | 5HM40460 (нет в каталоге) | 5HM40460 | CLAMP 3 56 305JK72180 5JK72180 GROUND PLATE - FUSING |
| 7 | 5HM32240 (нет в каталоге) | 5HM32240 | EDGE SADDLE - LES-1010 1 (cid:27) 57 305JK74640 5JK74640 PCB:EGB-PMF2PIP:ASS'Y |
| 9 | 5HM32560 (нет в каталоге) | 5HM32560 | HARNESS CLAMP 2 59 305JK72250 5JK72250 GROUNDING PLATE |
| 10 | 305JK70210 (нет в каталоге) | 5JK70210 | STOPPER:PHOTOINTERRUPTOR 1 (cid:27) 60 305JK74410 5JK74410 POWER SUPPLY UNIT - 230V |
| 11 | 305JK75370 (нет в каталоге) | 5JK75370 | MICRO SWITCH:D3V-16506-3C25 3 (cid:27) 61 305JH71560 5JH71560 PHOTOINTERRUPTOR:LG248NL1 |
| 12 | 305JK70290 (нет в каталоге) | 5JK70290 | EXIT DUCT 1 62 305JK72390 5JK72390 FEELER - SET SENSOR |
| 13 | 305JK70240 (нет в каталоге) | 5JK70240 | SEAL:FAN:2 4 63 305JK72400 5JK72400 SENSOR BRACKET |
| 15 | 305JK75350 (нет в каталоге) | 5JK75350 | SCREW - M3X8 2 65 305JK72370 5JK72370 STOPPER SHEET - PHOTOINTERRUPTOR |
| 16 | 5HM70470 (нет в каталоге) | 5HM70470 | HARNESS CLAMP - LWS-0711 4 66 305JK74680 5JK74680 SPACER:GROUND PLATE:FLAT CABLE:SCANNER |
| 17 | 305H772000 (нет в каталоге) | 5H772000 | TAPPING SCREW - M3X10 32 67 305JK74690 5JK74690 SHEET:COVER:SHADEING PLATE:MEMORY |
| 18 | 305H775540 (нет в каталоге) | 5H775540 | TAPPING SCREW - M3X6 5 68 305JK73850 5JK73850 COVER:CONTROL BOARD:MF2C:ASS'Y |
| 19 | 53107280 (нет в каталоге) | 53107280 | CT CONECTOR:PANEL MOUNT MODEL:JUNCTIO 2 (cid:27) 69 305JK74650 5JK74650 PCB:MAIN:ASS'Y |
| 20 | 305JK70140 (нет в каталоге) | 5JK70140 | SCREW- M4X6 1 70 305JK74700 5JK74700 SCREW |
| 21 | 305JK75390 (нет в каталоге) | 5JK75390 | FERRITE CORE - ZCAT1518-0730 1 (cid:27) 71 305JK74820 5JK74820 PCB:PDL:ASS'Y |
| 22 | 305H772000 (нет в каталоге) | 5H772000 | TAPPING SCREW - M3X10 1 (cid:27) 72 305JK72190 5JK72190 DENSITY SENSOR:ASS'Y |
| 23 | 305H775540 (нет в каталоге) | 5H775540 | TAPPING SCREW - M3X6 1 73 305JK72320 5JK72320 CLEANER DECAL - DENSITY SENSOR |
| 24 | 305H772160 (нет в каталоге) | 5H772160 | TAPPING SCREW 3X8 |
| 25 | 53107240 (нет в каталоге) | 53107240 | CT CONNECTOR-2P |
| 26 | 305JK71960 (нет в каталоге) | 5JK71960 | 2NDTERMINAL- TRANSFER |
| 27 | 305JK72060 (нет в каталоге) | 5JK72060 | LINK - SAFETY SWITCH |
| 28 | 305JK72120 (нет в каталоге) | 5JK72120 | ARM - SAFETY SWITCH |
| 29 | 305JK72080 (нет в каталоге) | 5JK72080 | TENSION SPRING - SAFETY SWITCH |
| 30 | 305JK72070 (нет в каталоге) | 5JK72070 | TORSION SPRING - SAFETY SWITCH |
| 31 | 305JK72000 (нет в каталоге) | 5JK72000 | TERMINAL:AIO |
| 32 | 305JK72100 (нет в каталоге) | 5JK72100 | 1ST TERMINAL - TRANSFER |
| 33 | 305JK72020 (нет в каталоге) | 5JK72020 | HARNESS COVER |
| 34 | 305JK71980 (нет в каталоге) | 5JK71980 | MEMORY COVER |
| 35 | 305JK72030 (нет в каталоге) | 5JK72030 | CUSHION - HARNESS |
| 36 | 305JK72130 (нет в каталоге) | 5JK72130 | LEVER - SAFETY SWITCH |
| 37 | 305JK72090 (нет в каталоге) | 5JK72090 | COMPRESSION SPRING - SAFETY SWITCH |
| 38 | 305JK72050 (нет в каталоге) | 5JK72050 | BRACKET SAFETY SWITCH |
| 39 | 305JK72140 (нет в каталоге) | 5JK72140 | CONNECTOR HOLDER - FUSING |
| 41 | 305JK71990 (нет в каталоге) | 5JK71990 | BRACKET - MAIN SWITCH |
| 42 | 305JK70300 (нет в каталоге) | 5JK70300 | DUCT |
| 43 | 305JK71930 (нет в каталоге) | 5JK71930 | BRACKET - POWER SUPPLY UNIT |
| 44 | 305JK71940 (нет в каталоге) | 5JK71940 | HARNESS COVER - POWER SUPPLY UNIT |
| 45 | 305JK70590 (нет в каталоге) | 5JK70590 | HARNESS GUIDE |
| 46 | 305JK73880 (нет в каталоге) | 5JK73880 | CASE - CORE |
| 48 | 305JK73840 (нет в каталоге) | 5JK73840 | BRACKET - CONTROL BOARD |
| 49 | 305JK73820 (нет в каталоге) | 5JK73820 | SPEAKER - DIA50 |
| 50 | 305JK73890 (нет в каталоге) | 5JK73890 | BRACKET - SPEAKER |

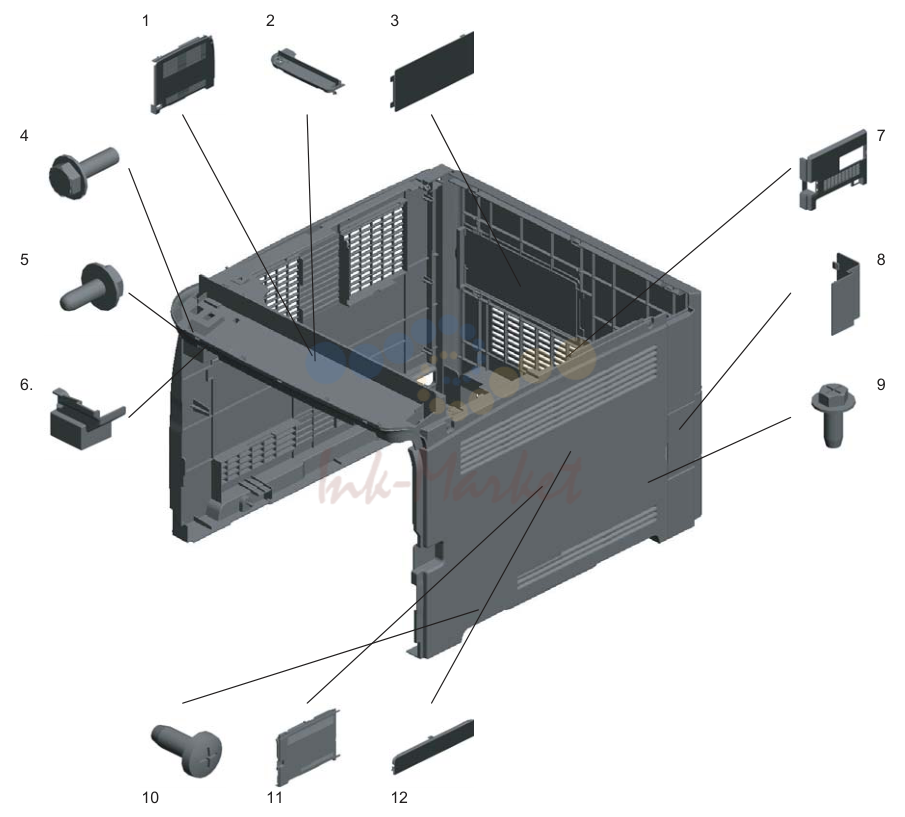

4. Exterior
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 305JK70820 (нет в каталоге) | 5JK70820 | COVER:LEFT:EU |
| 2 | 305JK72680 (нет в каталоге) | 5JK72680 | COVER - PAPER EXIT |
| 3 | 305JK70720 (нет в каталоге) | 5JK70720 | MEMORY COVER |
| 4 | 305JK75320 (нет в каталоге) | 5JK75320 | SCREW:M3X10 |
| 5 | 305H772160 (нет в каталоге) | 5H772160 | TAPPING SCREW 3X8 |
| 6 | 305JK70730 (нет в каталоге) | 5JK70730 | INNER COVER - EXIT |
| 7 | 305JK72700 (нет в каталоге) | 5JK72700 | REAR COVER - EU |
| 8 | 305JK72690 (нет в каталоге) | 5JK72690 | COVER - INTERFACE |
| 9 | 305H772040 (нет в каталоге) | 5H772040 | TAPPING SCREW M4X10 |
| 10 | 305JK75340 (нет в каталоге) | 5JK75340 | BINDING SELF-TAPPING SCREW:4X10 |
| 11 | 305JK70810 (нет в каталоге) | 5JK70810 | COVER:RIGHT:EU |

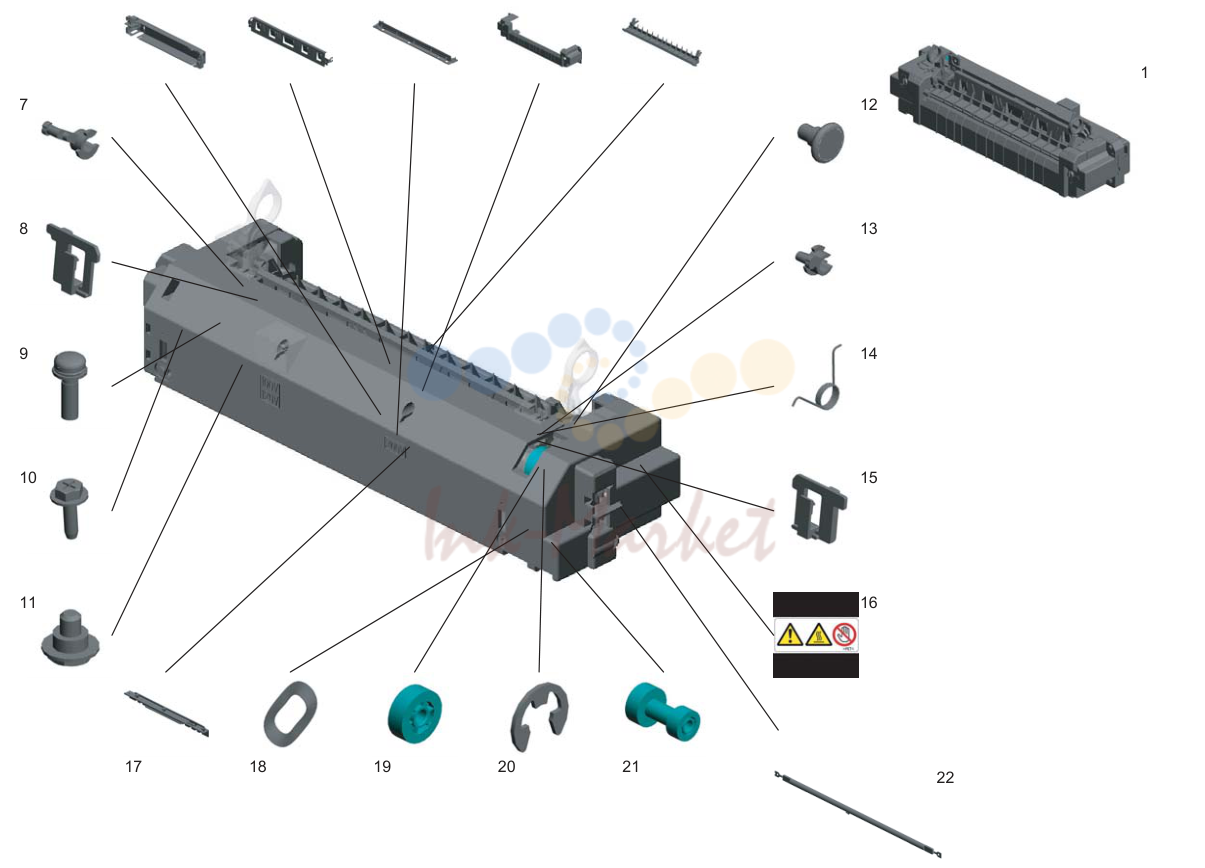

5. Fuser Section 5JK
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 2 | 305JK71700 (нет в каталоге) | 5JK71700 | REAR COVER - FUSING UNIT |
| 3 | 305JK71750 (нет в каталоге) | 5JK71750 | STRIPPER PLATE |
| 4 | 305JK71720 (нет в каталоге) | 5JK71720 | FUSING ENTRANCE GUIDE - UPPER |
| 5 | 305JK71710 (нет в каталоге) | 5JK71710 | FRONT COVER - FUSING UNIT |
| 6 | 305JK71740 (нет в каталоге) | 5JK71740 | GUIDE PLATE - FUSING EXIT |
| 7 | 305JK71760 (нет в каталоге) | 5JK71760 | RIGHT COLLAR- STRIPPER PLATE |
| 8 | 305JK71790 (нет в каталоге) | 5JK71790 | RIGHT POSITIONING PLATE - STRIPPER |
| 9 | 305JK75490 (нет в каталоге) | 5JK75490 | SCREW:SMALL ROUND/SPRING:M3X10 |
| 10 | 305H772000 (нет в каталоге) | 5H772000 | TAPPING SCREW - M3X10 |
| 11 | 305JK70130 (нет в каталоге) | 5JK70130 | SHOULDER SCREW - M3 |
| 12 | 305JK70150 (нет в каталоге) | 5JK70150 | SCREW:M4:EXTERIOR |
| 13 | 305JK71770 (нет в каталоге) | 5JK71770 | LEFT COLLAR- STRIPPER PLATE |
| 14 | 305JK71800 (нет в каталоге) | 5JK71800 | TORSION SPRING - STRIPPER PLATE |
| 15 | 305JK71780 (нет в каталоге) | 5JK71780 | LEFT POSITIONING PLATE- STRIPPER |
| 16 | 305JK71810 (нет в каталоге) | 5JK71810 | DECAL - HIGH TEMPERATURE |
| 17 | 305JK71730 (нет в каталоге) | 5JK71730 | FUSING ENTRANCE GUIDE - LOWER |
| 18 | 305JK70200 (нет в каталоге) | 5JK70200 | SPRING WASHER |
| 19 | 305JK74160 (нет в каталоге) | 5JK74160 | IDLE GEAR - 20Z |
| 20 | 54930350 (нет в каталоге) | 54930350 | E END RING |
| 21 | 305JK74200 (нет в каталоге) | 5JK74200 | IDLE GEAR - 15/25Z |

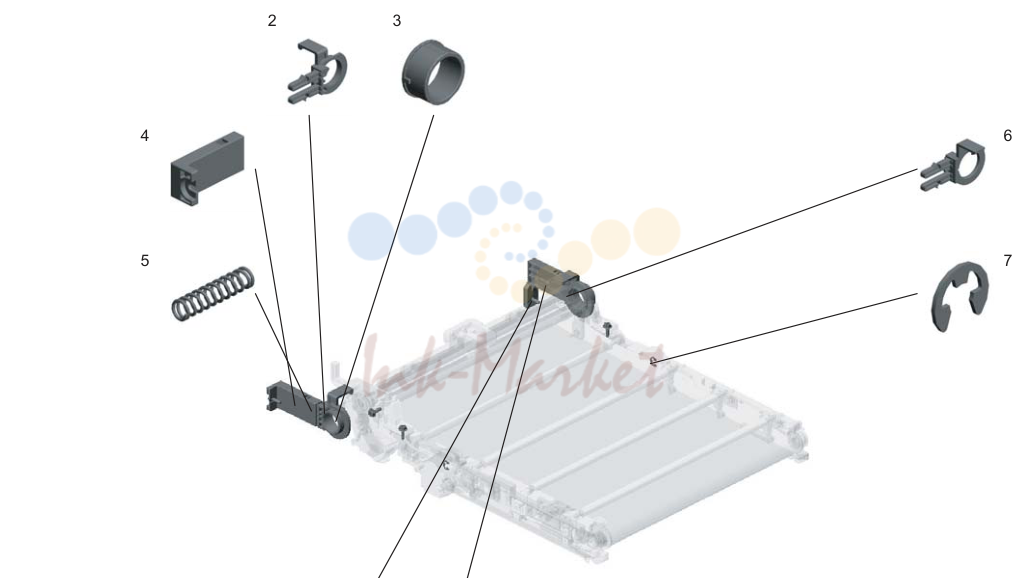

6. Transfer Section 5JK
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 2 | 305JK72340 (нет в каталоге) | 5JK72340 | RIGHT HOLDER - TRANSFER BELT UNIT |
| 3 | 305JK72200 (нет в каталоге) | 5JK72200 | BUSHING - 19MM |
| 4 | 305JK72350 (нет в каталоге) | 5JK72350 | RIGHT SLIDER - TRANSFER BELT UNIT |
| 5 | 305JK72230 (нет в каталоге) | 5JK72230 | COMPRESSION SPRING |
| 6 | 305JK72330 (нет в каталоге) | 5JK72330 | LEFT HOLDER - TRANSFER BELT UNIT |
| 7 | 54930350 (нет в каталоге) | 54930350 | E END RING |
| 8 | 305H772000 (нет в каталоге) | 5H772000 | TAPPING SCREW - M3X10 |
| 9 | 305JK72360 (нет в каталоге) | 5JK72360 | LEFT SLIDER - TRANSFER BELT UNIT |
7. Laser Scanner Section 5JK
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 305H772000 (нет в каталоге) | 5H772000 | TAPPING SCREW - M3X10 15 15 51 305JK74320 5JK74320 PULLEY - 18T |
| 2 | 305JK70640 (нет в каталоге) | 5JK70640 | FRAME - ON-OFF DRIVE UNIT 1 1 52 305JK74150 5JK74150 GEAR - 54Z |
| 3 | 305H773290 (нет в каталоге) | 5H773290 | BIND SCREW - M3X3 6 6 53 305JK74240 5JK74240 GEAR - 24/57Z |
| 4 | 5HM40130 (нет в каталоге) | 5HM40130 | BUSHING - 6X10X6 2 2 54 305JK74230 5JK74230 GEAR - 21/45Z |
| 5 | 3053106051 (нет в каталоге) | 53106051 | PHILIPS PAN HEAD SCREW - M3X6 2 2 55 305JK74120 5JK74120 REGIST DRIVE GEAR |
| 6 | 305JK70650 (нет в каталоге) | 5JK70650 | SHIELDING PLATE 1 1 56 305JK74260 5JK74260 GEAR - 22/99Z CYAN |
| 8 | 305JK70620 (нет в каталоге) | 5JK70620 | GROUNDING WIRE 1 1 58 305JK74210 5JK74210 GEAR - 22/99Z |
| 9 | 305JK70630 (нет в каталоге) | 5JK70630 | MOTOR BRACKET 2 2 59 305JK74310 5JK74310 GEAR:AIO:JOINT:2 |
| 11 | 305H775540 (нет в каталоге) | 5H775540 | TAPPING SCREW - M3X6 2 2 61 305JK74440 5JK74440 BRACKET:MOTOR:ASS'Y |
| 12 | 305JH74060 (нет в каталоге) | 5JH74060 | RETAINING RING - M4 3 3 (cid:27) 62 305JK74810 5JK74810 STEPPER MOTOR - DC 14.8W |
| 13 | 3053106041 (нет в каталоге) | 53106041 | SCREW - M3X4 9 9 (cid:27) 63 305JK74380 5JK74380 BRUSHLESS MOTOR:DC24V:40W |
| 14 | 305JK70690 (нет в каталоге) | 5JK70690 | MOTOR BRACKET 1 1 (cid:27) 64 305JK74370 5JK74370 BRUSHLESS MOTOR:DC24V:24W |
| 15 | 5HM40460 (нет в каталоге) | 5HM40460 | CLAMP 1 1 (cid:27) 65 305JK74360 5JK74360 BRUSHLESS MOTOR:DC24V:10W |
| 16 | 305HM11721 (нет в каталоге) | 5HM11721 | SCREW - M3X6 3 3 (cid:27) 66 305JK74390 5JK74390 MAGNETIC CLUTCH |
| 17 | 305JK70580 (нет в каталоге) | 5JK70580 | SHIELDING PLATE |
| 18 | 305JK70600 (нет в каталоге) | 5JK70600 | FRAME - TRANSFER DRIVE UNIT |
| 19 | 305JK70680 (нет в каталоге) | 5JK70680 | FRAME - TRANSPORT DRIVE UNIT |
| 20 | 53107240 (нет в каталоге) | 53107240 | CT CONNECTOR-2P |
| 21 | 305JK74070 (нет в каталоге) | 5JK74070 | GEAR - 21Z |
| 22 | 305JK73970 (нет в каталоге) | 5JK73970 | SHAFT - 6 X 55.3MM |
| 23 | 305JK72110 (нет в каталоге) | 5JK72110 | HARNESS COVER |
| 24 | 305JK70710 (нет в каталоге) | 5JK70710 | FRAME - DUPLEX DRIVE UNIT |
| 25 | 305JK73910 (нет в каталоге) | 5JK73910 | TIMING BELT - 60S2M280 |
| 26 | 305JK74020 (нет в каталоге) | 5JK74020 | GEAR - 19/38Z |
| 27 | 305JK73980 (нет в каталоге) | 5JK73980 | SHAFT - 6 X 26.7MM |
| 28 | 305JK73940 (нет в каталоге) | 5JK73940 | SPACER - 0.13 X 12MM |
| 29 | 305JK74000 (нет в каталоге) | 5JK74000 | GEAR:AIO:DRIVE:1 |
| 30 | 305JK73950 (нет в каталоге) | 5JK73950 | SPACER - 0.13 X 10MM |
| 31 | 305JK73960 (нет в каталоге) | 5JK73960 | SHAFT - 6 X 39.5MM |
| 32 | 305JK73990 (нет в каталоге) | 5JK73990 | SHAFT - 6 X 21.9MM |
| 33 | 305JK74010 (нет в каталоге) | 5JK74010 | GEAR - 37Z |
| 34 | 305JK74090 (нет в каталоге) | 5JK74090 | GEAR - 31Z |
| 35 | 305JK74030 (нет в каталоге) | 5JK74030 | GEAR - 28/36Z |
| 36 | 305JK74080 (нет в каталоге) | 5JK74080 | GEAR - 28Z |
| 37 | 305JK74040 (нет в каталоге) | 5JK74040 | GEAR - 20/35Z |
| 38 | 305JK70700 (нет в каталоге) | 5JK70700 | GROUNDING PLATE |
| 39 | 305JK74060 (нет в каталоге) | 5JK74060 | GEAR - 22/31Z |
| 40 | 305JK74050 (нет в каталоге) | 5JK74050 | GEAR - 29Z |
| 41 | 305JK74180 (нет в каталоге) | 5JK74180 | GEAR - 21Z |
| 42 | 305JK74190 (нет в каталоге) | 5JK74190 | GEAR - 19Z |
| 43 | 305JK74110 (нет в каталоге) | 5JK74110 | GEAR - 29Z |
| 44 | 305JK74100 (нет в каталоге) | 5JK74100 | GEAR - 19Z |
| 45 | 305JK74250 (нет в каталоге) | 5JK74250 | GEAR - 16/42Z |
| 46 | 305JK74170 (нет в каталоге) | 5JK74170 | GEAR - 35Z |
| 47 | 305JK74300 (нет в каталоге) | 5JK74300 | GEAR - 17/42Z |
| 48 | 305JK74280 (нет в каталоге) | 5JK74280 | GEAR - 21/73Z |
| 49 | 305JK74290 (нет в каталоге) | 5JK74290 | GEAR - 40/65Z |
| 50 | 305JK74270 (нет в каталоге) | 5JK74270 | GEAR - 16/51Z |

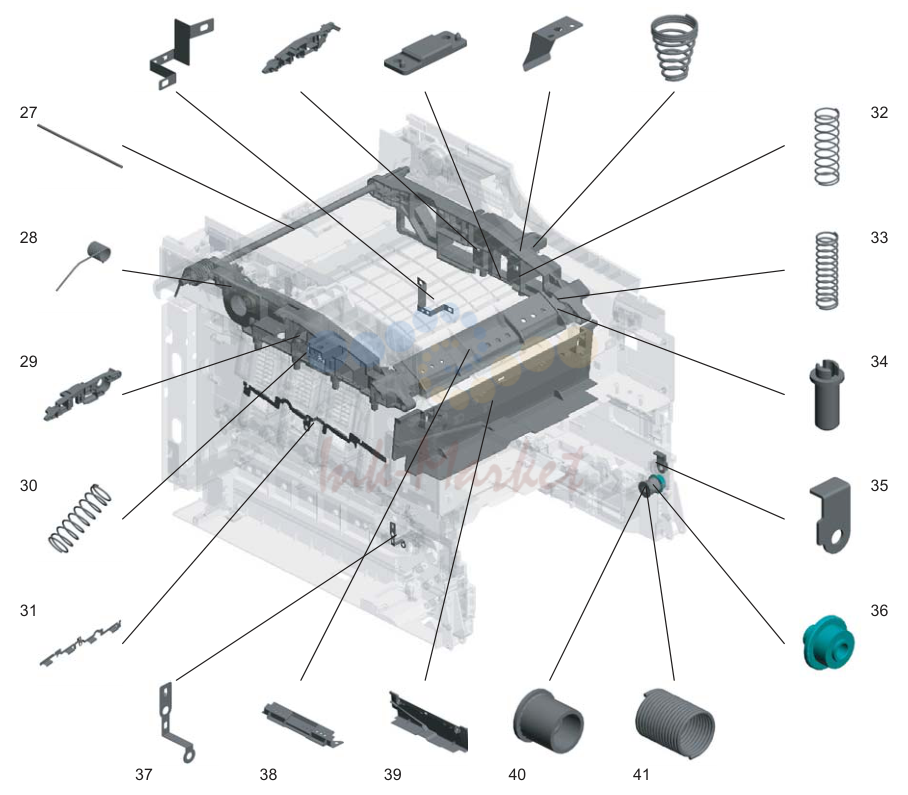

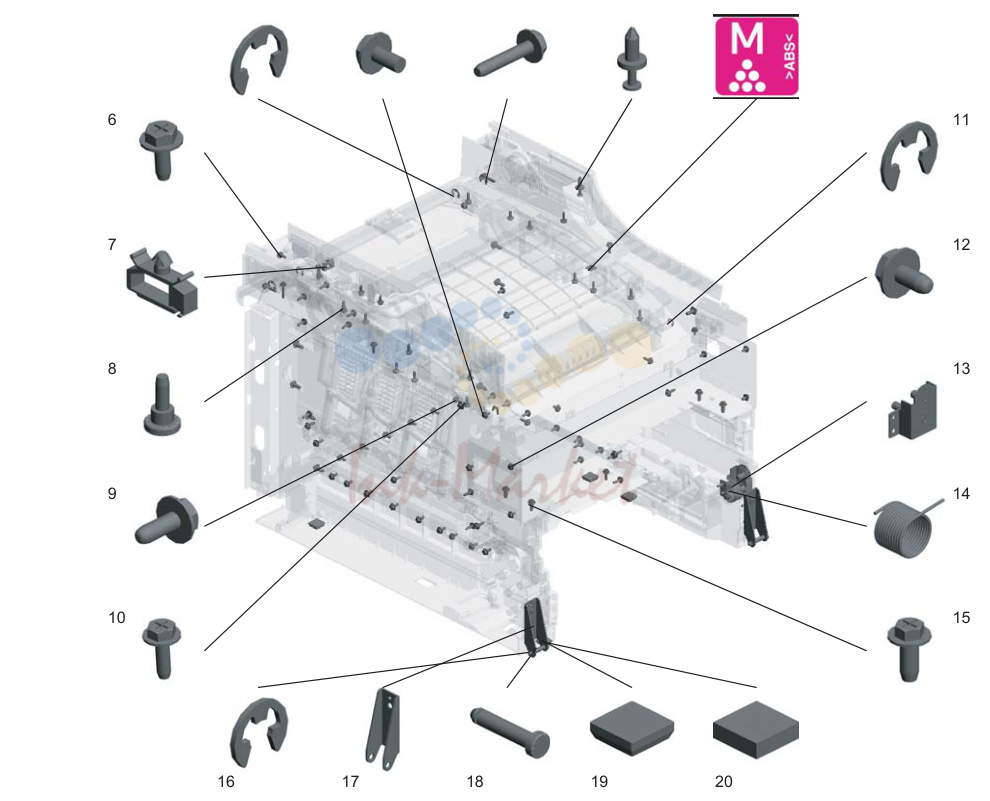

8. Frames(1) 5JK
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 54930220 (нет в каталоге) | 54930220 | E MODEL STOP RING 6 4 4 51 305JK71120 5JK71120 HOLDER:PAPER TRAY:POSITIONING |
| 2 | 305HM11721 (нет в каталоге) | 5HM11721 | SCREW - M3X6 2 2 52 305JK71160 5JK71160 HOLDER:RESISTOR:BASE |
| 3 | 305JK75330 (нет в каталоге) | 5JK75330 | TAPPING SCREW:3X16 4 4 53 305JK70550 5JK70550 SHEET:BASE:FRAME |
| 4 | 305JH70200 (нет в каталоге) | 5JH70200 | RIVET:MM5 1 1 54 305JK70540 5JK70540 GEAR - 20Z |
| 5 | 305JK70260 (нет в каталоге) | 5JK70260 | COLOR DECAL - MAGENTA 1 1 55 305JK71080 5JK71080 GROUNDING SPRING |
| 6 | 3038407031 (нет в каталоге) | 38407031 | TAPPING SCREW - M3X8 4 4 56 305JK71090 5JK71090 SPRING PLATE:PAPER TRAY:POSITIONING |
| 7 | 5HM40460 (нет в каталоге) | 5HM40460 | CLAMP 1 1 57 305JK70850 5JK70850 DECAL - HIGH VOLTAGE |
| 8 | 305JK70190 (нет в каталоге) | 5JK70190 | STEPPED SCREW - M5 1 1 58 305JK70560 5JK70560 GROUND PLATE - FRONT |
| 9 | 305H772160 (нет в каталоге) | 5H772160 | TAPPING SCREW 3X8 22 22 59 305JK71170 5JK71170 SPRING PLATE:RESISTOR:BASE:LOWER |
| 10 | 305H772000 (нет в каталоге) | 5H772000 | TAPPING SCREW - M3X10 40 40 60 305JK71110 5JK71110 FEELER HOLDER |
| 11 | 54930350 (нет в каталоге) | 54930350 | E END RING 4 3 3 61 305JK71100 5JK71100 FEELER - PAPER END SENSOR |
| 12 | 305H775540 (нет в каталоге) | 5H775540 | TAPPING SCREW - M3X6 8 8 62 305JK71950 5JK71950 GROUND PLATE:SHAFT:IMAGING UNIT |
| 13 | 305JK70250 (нет в каталоге) | 5JK70250 | CLUTCH/BRAKE BRAKET 1 1 63 305JK72450 5JK72450 RIGHT TORSION SPRING - ARM |
| 14 | 305JK70330 (нет в каталоге) | 5JK70330 | CLUTCH/BRAKE SPRING 1 1 64 305JK72430 5JK72430 RIGHT SLIDE ARM |
| 15 | 305H772040 (нет в каталоге) | 5H772040 | TAPPING SCREW M4X10 17 17 65 305JK71220 5JK71220 COLOR DECAL -CYAN |
| 16 | 54530450 (нет в каталоге) | 54530450 | RETAINING RING-M3 2 2 66 305JK72470 5JK72470 SLIDE RAIL:RIGHT |
| 17 | 305JK70310 (нет в каталоге) | 5JK70310 | BASE:HINGE:COVER:FRONT 2 2 67 305JK72010 5JK72010 HARNESS CLAMP HOLDER |
| 18 | 305JK70320 (нет в каталоге) | 5JK70320 | PIN:HINGE 2 2 68 305JK72480 5JK72480 HINGE - TORQUE LIMITER |
| 19 | 305JK70270 (нет в каталоге) | 5JK70270 | SPACER:RUBBER FOOT 4 4 69 305JK72440 5JK72440 LEFT TORSION SPRING - ARM |
| 20 | 305JK70280 (нет в каталоге) | 5JK70280 | RUBBER FOOT:MACHINE OR COPIER:MM10 4 4 70 305JK72420 5JK72420 LEFT SLIDE ARM |
| 21 | 305H772000 (нет в каталоге) | 5H772000 | TAPPING SCREW - M3X10 1 1 71 305JK72460 5JK72460 SLIDE RAIL:LEFT |
| 22 | 305JK70450 (нет в каталоге) | 5JK70450 | GROUNDING PLATE - HIGH VOLTAGE 1 1 72 305JK71210 5JK71210 DECAL - BLACK |
| 23 | 305JK70400 (нет в каталоге) | 5JK70400 | FRAME:UPPER RIGHT 1 1 73 305JK71650 5JK71650 RESISTOR - 50M OHM +-10% 0.5W |
| 24 | 305JK70480 (нет в каталоге) | 5JK70480 | BRACKET:OPTICAL UNIT:FRAME:UPPER 2 2 74 305JK72170 5JK72170 GROUND PLATE - OUTPUT |
| 25 | 305JK70470 (нет в каталоге) | 5JK70470 | SPRING PLATE:LSU:POSITIONING 1 1 75 305JK72150 5JK72150 RESISTORHOLDER - EXIT |
| 26 | 305JK70490 (нет в каталоге) | 5JK70490 | SPRING:CUSHION:FRAME:UPPER 2 2 76 305JK72160 5JK72160 GROUND PLATE -INPUT |
| 27 | 305JK70420 (нет в каталоге) | 5JK70420 | SHAFT 1 1 77 305JK71320 5JK71320 GROUND PLATE:REGISTRATION ROLLER |
| 28 | 305JK70440 (нет в каталоге) | 5JK70440 | TWIST SPRING - LEFT 1 1 78 305JK71640 5JK71640 RESISTOR - 100M OHM +-10% 0.5W |
| 29 | 305JK70390 (нет в каталоге) | 5JK70390 | FRAME:UPPER LEFT 1 1 79 305JK71180 5JK71180 SPRING PLATE:RESISTOR:BASE:UPPER |
| 30 | 305JK70430 (нет в каталоге) | 5JK70430 | COMPRESSION SPRING 2 2 80 305JK72410 5JK72410 SPRING PLATE-COLLECTION BOTTLE |
| 31 | 305JK70520 (нет в каталоге) | 5JK70520 | GROUND PLATE - DCHIP 1 1 81 305JK71230 5JK71230 DECAL - YELLOW |
| 32 | 305JK70410 (нет в каталоге) | 5JK70410 | SPRING:PLATE:AIO 4 4 82 305JK72630 5JK72630 GROUND PLATE:SUPPORTING PLATE:LEFT |
| 33 | 305JK70460 (нет в каталоге) | 5JK70460 | SPRING:PLATE:AIO:BLACK 4 4 83 305JK72530 5JK72530 STOPPER PLATE - SCANNER |
| 34 | 305JK70510 (нет в каталоге) | 5JK70510 | PIN:PLATE:DEVELOPMENT UNIT 8 8 84 305JK72610 5JK72610 BRACKET - ARM |
| 35 | 305JK70380 (нет в каталоге) | 5JK70380 | RACK SUPPORTER 1 1 85 305JK72580 5JK72580 WIRE - SCANNER LOCK |
| 36 | 305JK70360 (нет в каталоге) | 5JK70360 | GEAR - 14Z 1 1 86 305JK72660 5JK72660 RIGHT HARNESS COVER -SCANNER |
| 37 | 305JK70530 (нет в каталоге) | 5JK70530 | GROUND PLATE - POWER SUPPLY UNIT 1 1 87 305JK72670 5JK72670 LEFT HARNESS COVER - SCANNER |
| 38 | 305JK70500 (нет в каталоге) | 5JK70500 | UPPER FRONT DUCT 1 1 88 305JK73180 5JK73180 LEFT GROUND PLATE - SCANNER |
| 39 | 305JK70370 (нет в каталоге) | 5JK70370 | FUSING DUCT 1 1 89 305JK72520 5JK72520 TORSION SPRING- SLIDE STOPPER |
| 40 | 305JK70350 (нет в каталоге) | 5JK70350 | CLUTCH/BRAKE CASE 1 1 90 305JK72570 5JK72570 RIGHT ACTUATOR - STOPPER |
| 41 | 305JK70340 (нет в каталоге) | 5JK70340 | CLUTCH SPRING 1 1 91 305JK72510 5JK72510 LEFT SLIDE STOPPER - SCANNER |
| 42 | 305JK70770 (нет в каталоге) | 5JK70770 | BASE - EXIT END FENCE 1 1 92 305JK72550 5JK72550 COMPRESSION SPRING - STOPPER |
| 43 | 305JK70780 (нет в каталоге) | 5JK70780 | REAR END FENCE - EXIT 1 1 93 305JK72540 5JK72540 RIGHT SLIDE STOPPER - SCANNER |
| 44 | 305JK70790 (нет в каталоге) | 5JK70790 | FRONT END FENCE - EXIT 1 1 94 305JK72640 5JK72640 GROUND PLATE:SUPPORTING PLATE:RIGHT |
| 45 | 305JK70830 (нет в каталоге) | 5JK70830 | KEY:FUSING 1 1 95 305JK72560 5JK72560 UPPER SUPPORTING PLATE - COVER |
| 46 | 305JK70800 (нет в каталоге) | 5JK70800 | SHEET:FRAME:RIGHT 3 3 96 305JK72650 5JK72650 UPPER COVER |
| 47 | 305JK70840 (нет в каталоге) | 5JK70840 | BRACKET:BRAKE:COVER:UPPER 1 1 97 305JK72490 5JK72490 SEPARATION PLATE - SLIDE |
| 48 | 305JK70760 (нет в каталоге) | 5JK70760 | CUSHION - IMAGING UNIT 1 1 98 305JK72620 5JK72620 TENSION SPRING -LOCK ARM |
| 49 | 305JK70570 (нет в каталоге) | 5JK70570 | GROUND PLATE - LEFT 1 1 99 305JK72500 5JK72500 TORSION SPRING - SEPARATION PLATE |
| 50 | 305JK70610 (нет в каталоге) | 5JK70610 | GEAR COVER 1 1 100 305JK72600 5JK72600 ARM - LOCK LEVER |
| 101 | 305JK72590 (нет в каталоге) | 5JK72590 | PLATE:SHAFT |

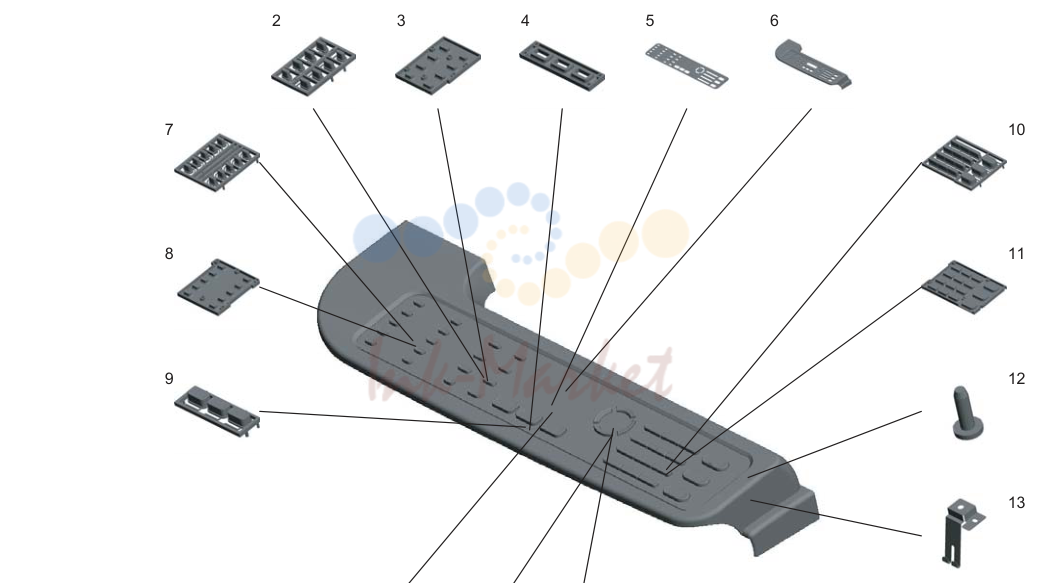

9. Operation Section 5JK
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 2 | 305JK74480 (нет в каталоге) | 5JK74480 | KEYTOP:SHIFT |
| 3 | 305JK74500 (нет в каталоге) | 5JK74500 | KEY:SHIFT |
| 4 | 305JK72730 (нет в каталоге) | 5JK72730 | KEY - APPLICATION |
| 5 | 305JK74800 (нет в каталоге) | 5JK74800 | SHEET:PANEL:NA |
| 5 | 305JK74510 (нет в каталоге) | 5JK74510 | SHEET:PANEL:EU:PER-MF2 |
| 6 | 305JK74460 (нет в каталоге) | 5JK74460 | COVER:OPERATION PANEL |
| 7 | 305JK72750 (нет в каталоге) | 5JK72750 | KEYTOP - 10KEY |
| 8 | 305JK72720 (нет в каталоге) | 5JK72720 | KEYT - 10KEY |
| 9 | 305JK72770 (нет в каталоге) | 5JK72770 | KEYTOP - APPLICATION |
| 10 | 305JK72760 (нет в каталоге) | 5JK72760 | KEYTOP - START/STOP |
| 11 | 305JK72740 (нет в каталоге) | 5JK72740 | KEY - START/STOP |
| 12 | 305HM11491 (нет в каталоге) | 5HM11491 | BINDING SELF-TAPPING SCREW:3X10 |
| 13 | 305JK72780 (нет в каталоге) | 5JK72780 | GROUND PLATE:OPERATION SUB-UNIT:RIGHT |
| 15 | 305JK74490 (нет в каталоге) | 5JK74490 | KEY:MENU |
| 16 | 305JK74470 (нет в каталоге) | 5JK74470 | KEYTOP:MENU |
10. Exit Section 5JK
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 2 | 305JK74620 (нет в каталоге) | 5JK74620 | SPRING:PRESSURE:EXIT:OUTER |
| 3 | 305JK74610 (нет в каталоге) | 5JK74610 | ROLLER:DRIVEN:EXIT:OUTER |
| 4 | 305JK74350 (нет в каталоге) | 5JK74350 | EXIT ROLLER |
| 5 | 305JK71820 (нет в каталоге) | 5JK71820 | LOWER EXIT GUIDE |
| 6 | 305JK73930 (нет в каталоге) | 5JK73930 | DISCHARGE BRUSH EXIT |
| 7 | 54930350 (нет в каталоге) | 54930350 | RETAINING RING - M4 |
| 8 | 305JK74130 (нет в каталоге) | 5JK74130 | GEAR:EXIT ROLLER |
| 9 | 305JK73920 (нет в каталоге) | 5JK73920 | BUSHING:DIA6:DIA10:9 |
| 10 | 305JK71830 (нет в каталоге) | 5JK71830 | GUIDE ROLLER - EXIT |
| 11 | 305JK71870 (нет в каталоге) | 5JK71870 | EXIT GUIDE PLATE |
| 12 | 305JK74630 (нет в каталоге) | 5JK74630 | GUIDE:PLATE:EXIT:OUTER |
| 13 | 305JH74060 (нет в каталоге) | 5JH74060 | RETAINING RING - M4 |
| 14 | 305JK71850 (нет в каталоге) | 5JK71850 | GROUND WIRE |
| 15 | 305H775540 (нет в каталоге) | 5H775540 | TAPPING SCREW - M3X6 |
| 16 | 305JK74600 (нет в каталоге) | 5JK74600 | SPRING:PRESSURE:EXIT:INNER |
| 17 | 305JK71840 (нет в каталоге) | 5JK71840 | DRIVEN ROLLER - EXIT |
| 19 | 305JK71860 (нет в каталоге) | 5JK71860 | STOPPER - PHOTOINTERRUPTOR |
11. Paper Feed Section(1) 5JK
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 2 | 305JK70910 (нет в каталоге) | 5JK70910 | DUPLEX GUIDE |
| 3 | 305JK71010 (нет в каталоге) | 5JK71010 | COMPRESSION SPRING |
| 4 | 305H772000 (нет в каталоге) | 5H772000 | TAPPING SCREW - M3X10 |
| 5 | 305JK71040 (нет в каталоге) | 5JK71040 | HOLDER SHEET |
| 6 | 305JK70920 (нет в каталоге) | 5JK70920 | LEFT SIDE FENCE |
| 7 | 305JK70960 (нет в каталоге) | 5JK70960 | LEFT SIDE FENCE - MANUAL FEED |
| 8 | 305JK70890 (нет в каталоге) | 5JK70890 | PAPER TRAY - FRONT |
| 10 | 305JK71020 (нет в каталоге) | 5JK71020 | SHEET - CASSETTE |
| 11 | 305JK70970 (нет в каталоге) | 5JK70970 | RIGHT SIDE FENCE - MANUAL FEED |
| 12 | 305JK70950 (нет в каталоге) | 5JK70950 | END FENCE |
| 13 | 305JK71050 (нет в каталоге) | 5JK71050 | END FENCE - PRESSURE |
| 14 | 305JK70940 (нет в каталоге) | 5JK70940 | EXTENSION TRAY |
| 15 | 53106430 (нет в каталоге) | 53106430 | RETAINING RING - M6 |
| 16 | 305JK71030 (нет в каталоге) | 5JK71030 | EARTH SPRING |
| 17 | 305JK70990 (нет в каталоге) | 5JK70990 | COMPRESSION SPRING |
| 18 | 305JK71000 (нет в каталоге) | 5JK71000 | LEVER PAPER VOLUME SENSOR |
| 20 | 305JK70980 (нет в каталоге) | 5JK70980 | BOTTOM PLATE STOPPER |
| 21 | 305JK70930 (нет в каталоге) | 5JK70930 | RIGHT SIDE FENCE |
| 22 | 305JK71190 (нет в каталоге) | 5JK71190 | COMPRESSION SPRING |
| 24 | 305JK74580 (нет в каталоге) | 5JK74580 | COVER:BASE |
| 25 | 305JH77280 (нет в каталоге) | 5JH77280 | SIDE FENCE GEAR |
| 26 | 305JK71060 (нет в каталоге) | 5JK71060 | COMPRESSION SPRING |
| 27 | 305JK74870 (нет в каталоге) | 5JK74870 | SHEET:BASE |
| 28 | 305JK71130 (нет в каталоге) | 5JK71130 | DAMPING INSULATION |
| 29 | 305JK71070 (нет в каталоге) | 5JK71070 | SHAFT - PAPER FEED ROLLER |
| 32 | 5HM40130 (нет в каталоге) | 5HM40130 | BUSHING - 6X10X6 |
| 33 | 305JH74060 (нет в каталоге) | 5JH74060 | RETAINING RING - M4 |
| 34 | 305JK74570 (нет в каталоге) | 5JK74570 | BASE:ADHESION |
12. Scanner Section(1) 5JK
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 2 | 305JK72920 (нет в каталоге) | 5JK72920 | PULLEY:CARRIAGE:ASS'Y |
| 3 | 305JK72890 (нет в каталоге) | 5JK72890 | PLATE:GUIDE ROD:SCANNER |
| 4 | 305JK73010 (нет в каталоге) | 5JK73010 | FLUORESCENT TUBE:CARRIAGE |
| 5 | 305JK73000 (нет в каталоге) | 5JK73000 | COVER:CARRIAGE:UPPER |
| 7 | 305JK72960 (нет в каталоге) | 5JK72960 | CASE:SCANNER:UPPER |
| 8 | 305JK72950 (нет в каталоге) | 5JK72950 | COIL SPRING:PULLEY:CARRIAGE |
| 9 | 305JK72910 (нет в каталоге) | 5JK72910 | GEAR:SCANNER:ASS'Y |
| 10 | 305JK71020 (нет в каталоге) | 5JK71020 | SHEET - CASSETTE |
| 11 | 305HM11491 (нет в каталоге) | 5HM11491 | BINDING SELF-TAPPING SCREW:3X10 |
| 12 | 305JH70410 (нет в каталоге) | 5JH70410 | BINDING SELF-TAPPING SCREW:3X6 |
| 13 | 305JK72970 (нет в каталоге) | 5JK72970 | CORE:EMI:CARRIAGE |
| 14 | 305JK73040 (нет в каталоге) | 5JK73040 | HOOK:PLATEN |
| 15 | 305JK72990 (нет в каталоге) | 5JK72990 | BRACKET:HOOK:PLATEN:PEEN |
| 16 | 305JK73050 (нет в каталоге) | 5JK73050 | TENSION SPRING:HOOK:PLATEN |
| 17 | 305JK72900 (нет в каталоге) | 5JK72900 | SLIDE RAIL:CARRIAGE |
| 18 | 305JK72930 (нет в каталоге) | 5JK72930 | FLAT CABLE:CARRIAGE |
| 19 | 305JK73030 (нет в каталоге) | 5JK73030 | COVER:INVERTOR |
| 20 | 305JK72940 (нет в каталоге) | 5JK72940 | WIRE:GROUND WIRE:PLATE:MOTOR |
| 22 | 305JK73150 (нет в каталоге) | 5JK73150 | GUIDE ROD:SCANNER |
| 23 | 305JK73130 (нет в каталоге) | 5JK73130 | CASE:SCANNER:LOWER |
| 24 | 305JK73120 (нет в каталоге) | 5JK73120 | CASE:SCANNER:UPPER |
| 25 | 305JK73170 (нет в каталоге) | 5JK73170 | GROUND PLATE:SCANNER:LEFT |
| 26 | 305JK74550 (нет в каталоге) | 5JK74550 | COVER:SCANNER:FRONT:2 |
| 27 | 305JK73160 (нет в каталоге) | 5JK73160 | PLATE:STUD:IDLER |
| 28 | 305JK73060 (нет в каталоге) | 5JK73060 | LEVER:HOOK:PLATEN |
| 29 | 305JK73080 (нет в каталоге) | 5JK73080 | LEVER:LOCK:COVER:UPPER |
| 30 | 305JK73090 (нет в каталоге) | 5JK73090 | TORSION SPRING:LEVER:LOCK:COVER:UPPER |
| 31 | 305JK73110 (нет в каталоге) | 5JK73110 | TORSION SPRING:LOCK:COVER:UPPER |
| 32 | 305JK73100 (нет в каталоге) | 5JK73100 | PLATE:COVER:UPPER |
13. Paper Conveying Section1(1) 5JK
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 305JK71420 (нет в каталоге) | 5JK71420 | GUIDE PLATE HOLDER |
| 2 | 305JK71440 (нет в каталоге) | 5JK71440 | EXIT GUIDE PLATE - MIDDLE |
| 3 | 305JK71470 (нет в каталоге) | 5JK71470 | EXIT GUIDE ROLLER - MIDDLE |
| 4 | 305JK71500 (нет в каталоге) | 5JK71500 | STOPPER:FEELER:PAPER FEED SENSOR |
| 5 | 305JK71460 (нет в каталоге) | 5JK71460 | TORSION SPRING - FEELER |
| 6 | 305JK71370 (нет в каталоге) | 5JK71370 | LEFT LOCK LEVER |
| 7 | 305JK71410 (нет в каталоге) | 5JK71410 | GROUND WIRE |
| 8 | 305JK71350 (нет в каталоге) | 5JK71350 | LEFT FRAME - FRONT COVER |
| 9 | 305JK71390 (нет в каталоге) | 5JK71390 | LOCK LEVER ARM |
| 10 | 305JK71480 (нет в каталоге) | 5JK71480 | STOPER BAND |
| 11 | 305JK71450 (нет в каталоге) | 5JK71450 | FEELER - PAPER FEED SENSOR |
| 12 | 305JK71430 (нет в каталоге) | 5JK71430 | GUIDE PLATE SPRING - MIDDLE |
| 13 | 305JK71400 (нет в каталоге) | 5JK71400 | TENSION SPRING |
| 14 | 305JK71360 (нет в каталоге) | 5JK71360 | RIGHT LOCK LEVER |
| 15 | 305JK71490 (нет в каталоге) | 5JK71490 | BRAKE RACK - FRONT COVER |
| 16 | 305JK71380 (нет в каталоге) | 5JK71380 | LOCK GUIDE |
| 17 | 305JK71510 (нет в каталоге) | 5JK71510 | WASHER - 0.8X10.8MM |
| 18 | 305JK71530 (нет в каталоге) | 5JK71530 | COMPRESSION SPRING HOLDER |
| 19 | 305JK71340 (нет в каталоге) | 5JK71340 | RIGHT FRAME - FRONT COVER |
| 20 | 305H772000 (нет в каталоге) | 5H772000 | TAPPING SCREW - M3X10 |
| 21 | 305JK71880 (нет в каталоге) | 5JK71880 | DECAL:HIGHTEMPERATURE |
| 23 | 305JK71590 (нет в каталоге) | 5JK71590 | COMPRESSION SPRING - GRIP |
| 24 | 305JK71570 (нет в каталоге) | 5JK71570 | LEFT HOOK |
| 25 | 305JK71580 (нет в каталоге) | 5JK71580 | RIGHT FHOOK |
| 26 | 305JK71600 (нет в каталоге) | 5JK71600 | COMPRESSION SPRING - UPPER |
| 27 | 305JK71890 (нет в каталоге) | 5JK71890 | DUPLEX ROLLER |
| 28 | 305JK71900 (нет в каталоге) | 5JK71900 | PRESSURE SPRING - DUPLEX ROLLER |
14. Paper Conveying Section2(1) 5JK
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 305JK74590 (нет в каталоге) | 5JK74590 | HOUSING:TRANSPORT SUB-UNIT:ASS'Y |
| 2 | 305JK71310 (нет в каталоге) | 5JK71310 | GEAR - 14Z |
| 3 | 54930350 (нет в каталоге) | 54930350 | RETAINING RING - M4 |
| 4 | 305JK71250 (нет в каталоге) | 5JK71250 | BUSHING - 6MM |
| 5 | 305JK71290 (нет в каталоге) | 5JK71290 | GUIDE SHEET - REGISTRATION |
| 6 | 305JK70230 (нет в каталоге) | 5JK70230 | GUIDE:EXIT:TRANSFER/SEPARATION:M |
| 7 | 305H772000 (нет в каталоге) | 5H772000 | TAPPING SCREW - M3X10 |
| 8 | 305JK71610 (нет в каталоге) | 5JK71610 | SPACER:GROUND PLATE:TRANSPORT |
| 9 | 305JK71560 (нет в каталоге) | 5JK71560 | ELECTRODE PLATE - CONTACT POINT |
| 10 | 305JK71620 (нет в каталоге) | 5JK71620 | RESISTOR - 100M OHM +-10% 0.5W |
| 11 | 305JK71550 (нет в каталоге) | 5JK71550 | ELECTRODE PLATE - LINK |
| 12 | 305JK71240 (нет в каталоге) | 5JK71240 | REGISTRATION ROLLER - DRIVEN |
| 13 | 305JK71630 (нет в каталоге) | 5JK71630 | GRIP DECAL |
| 14 | 305JK71260 (нет в каталоге) | 5JK71260 | TENSION SPRING |
| 15 | 305JK71330 (нет в каталоге) | 5JK71330 | DRIVE GEAR - 14Z |
| 16 | 305JK71540 (нет в каталоге) | 5JK71540 | GROUND WIRE |
| 17 | 305JK71300 (нет в каталоге) | 5JK71300 | REGISTRATION GUIDE |
| 18 | 305JK71280 (нет в каталоге) | 5JK71280 | TORSION SPRING |
| 19 | 305JH74060 (нет в каталоге) | 5JH74060 | RETAINING RING - M4 |
| 20 | 305JK71520 (нет в каталоге) | 5JK71520 | COMPRESSION SPRING |
| 21 | 305JK71270 (нет в каталоге) | 5JK71270 | REGISTRATION SENSOR FEELER |
| 22 | 305JK71680 (нет в каталоге) | 5JK71680 | GROUND WIRE- DUPLEX |
| 23 | 305JK74340 (нет в каталоге) | 5JK74340 | TRANSPORT ROLLER:DUPLEX |
| 24 | 305JK74130 (нет в каталоге) | 5JK74130 | GEAR:EXIT ROLLER |
| 25 | 305JK74330 (нет в каталоге) | 5JK74330 | REGISTRATION ROLLER - DRIVE |
| 26 | 305JK71670 (нет в каталоге) | 5JK71670 | GROUND WIRE:TRANSFER/SEPARATION |
15. Accessories 5JK
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 305JK74750 (нет в каталоге) | 5JK74750 | POWER SUPPLY CORD - 125V 15A |
| 1 | 305JK71920 (нет в каталоге) | 5JK71920 | POWER SUPPLY CORD -250V 10A E |
| 2 | 305JK74780 (нет в каталоге) | 5JK74780 | TELEPHONE CABLE |
| 3 | 305JK72790 (нет в каталоге) | 5JK72790 | SHEET:PANEL:ADDRESS |
| 4 | 305JK70860 (нет в каталоге) | 5JK70860 | CAUTION DECAL - TRANSFER BELT |
| 5 | 305JK70870 (нет в каталоге) | 5JK70870 | DECAL:CAUTION:PRESSURE RELEASE |
| 6 | 305JK71140 (нет в каталоге) | 5JK71140 | SIDE FENCE DECAL |
| 7 | 305JK71660 (нет в каталоге) | 5JK71660 | DECAL:INSERT SUB-UNIT:COVER |
| 8 | 305JK72710 (нет в каталоге) | 5JK72710 | DECAL:CAUTION:WEIGHT:G183/G184 |
| 9 | 305JK73190 (нет в каталоге) | 5JK73190 | DECAL:CAUTION:COPY:NA |
| 10 | 305JK73210 (нет в каталоге) | 5JK73210 | DECAL:CAUTION:SET:ORIGINAL:NA |
| 11 | 305JK75310 (нет в каталоге) | 5JK75310 | DECAL:HIGH TEMPERATURE:110 CENTI DEGREE |
| 12 | 305JK70750 (нет в каталоге) | 5JK70750 | LOGO PLATE - KYM |
| 13 | 305JK74710 (нет в каталоге) | 5JK74710 | DECAL:NAME PLATE:MF2C:EXP |
| 14 | 305JK73200 (нет в каталоге) | 5JK73200 | DECAL:CAUTION:COPY - MULTI-LA |
| 15 | 305JK73220 (нет в каталоге) | 5JK73220 | DECAL:CAUTION:SET:ORIGINAL - |
| 16 | 305JK74520 (нет в каталоге) | 5JK74520 | SHEET:PANEL:EU_LANGUAGES |
| 17 | 305JK71150 (нет в каталоге) | 5JK71150 | CAUTIONDECAL - INKJET PAPER |
16. Paper Tray 5JK
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | (нет в каталоге) | •305JK75060 5JK75060 TRAY BOTTOM PLATE | |
| 2 | (нет в каталоге) | •305JK75130 5JK75130 COMPRESSION SPRING - PAPER FEED | |
| 3 | (нет в каталоге) | •305JK75210 5JK75210 GROUNDING PLATE | |
| 5 | (нет в каталоге) | •305JK75120 5JK75120 PLATE: | |
| 6 | (нет в каталоге) | •305JK75000 5JK75000 PAPER VOLUME INDICATOR | |
| 7 | (нет в каталоге) | •305JK75180 5JK75180 STOPPER - TRAY BOTTOM PLATE | |
| 8 | (нет в каталоге) | •305JK75460 5JK75460 COMPRESSION SPRING | |
| 9 | (нет в каталоге) | •305JK71150 5JK71150 DECAL:CAUTION:INKJET:EXP | |
| 10 | (нет в каталоге) | •305JK75290 5JK75290 COMPRESSION SPRING - SEPARATION | |
| 13 | (нет в каталоге) | •305JH77280 5JH77280 SIDE FENCE GEAR | |
| 14 | (нет в каталоге) | •305JK75090 5JK75090 LEFT SIDE FENCE | |
| 15 | (нет в каталоге) | •305JK75100 5JK75100 RIGHT SIDE FENCE | |
| 16 | (нет в каталоге) | •305JK75110 5JK75110 PLATE - END FENCE | |
| 17 | (нет в каталоге) | ••305JK75020 5JK75020 SEAL:PLATE:END FENCE:ASS'Y | |
| 18 | (нет в каталоге) | ••305JK75030 5JK75030 SHEET:END FENCE:1 | |
| 19 | (нет в каталоге) | ••305JK75040 5JK75040 SHEET:END FENCE:2 | |
| 20 | (нет в каталоге) | ••305JK75050 5JK75050 SEAL:END FENCE:UPPER | |
| 101 | (нет в каталоге) | •3038407031 38407031 TAPPING SCREW - M3X8 |
17. Paper Feed Drive 5JK
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 305JK75140 (нет в каталоге) | 5JK75140 | HOUSING - PAPER FEED UNIT |
| 2 | 305JK75420 (нет в каталоге) | 5JK75420 | BUSHING - M4 |
| 4 | 5HM16060 (нет в каталоге) | 5HM16060 | BUSHING - M6 |
| 5 | 305JK75230 (нет в каталоге) | 5JK75230 | GROUNDING PLATE - MIDDLE |
| 6 | 305JK75220 (нет в каталоге) | 5JK75220 | GROUNDING PLATE - UPPER |
| 7 | 305JK74970 (нет в каталоге) | 5JK74970 | GEAR BRACKET |
| 9 | 305JK74960 (нет в каталоге) | 5JK74960 | GEAR - 38/20Z |
| 10 | 305JK74920 (нет в каталоге) | 5JK74920 | GEAR - 29Z |
| 11 | 305JK74980 (нет в каталоге) | 5JK74980 | GEAR HOLDER |
| 12 | 305JK74930 (нет в каталоге) | 5JK74930 | GEAR BRACKET |
| 13 | 305JK74950 (нет в каталоге) | 5JK74950 | GEAR - 20/37Z |
| 14 | 305JK74940 (нет в каталоге) | 5JK74940 | TENSION SPRING |
| 16 | 305JK75190 (нет в каталоге) | 5JK75190 | FEELER - TRANSPORT SENSOR |
| 17 | 305JK75200 (нет в каталоге) | 5JK75200 | FEELER - PAPER END SENSOR |
| 19 | 305JK74890 (нет в каталоге) | 5JK74890 | FEELER SPRING |
| 20 | 305JK75300 (нет в каталоге) | 5JK75300 | INTERFACE HARNESS |
| 21 | 305JK75150 (нет в каталоге) | 5JK75150 | SHAFT - PAPER FEED |
| 23 | 305JK75170 (нет в каталоге) | 5JK75170 | COVER - PAPER FEED ROLLER |
| 24 | 305JK74990 (нет в каталоге) | 5JK74990 | GUARD:PLATE:PAPER FEED UNIT |
| 101 | 3038407031 (нет в каталоге) | 38407031 | TAPPING SCREW - M3X8 |
| 102 | 3038407051 (нет в каталоге) | 38407051 | TAPPING SCREW - M3X6 |
| 103 | 54930350 (нет в каталоге) | 54930350 | E END RING |
| 104 | 54530450 (нет в каталоге) | 54530450 | RETAINING RING-M3 |
| 105 | 305JH74060 (нет в каталоге) | 5JH74060 | RETAINING RING - M4 |
| 106 | 305JK75360 (нет в каталоге) | 5JK75360 | CONNECTOR - 10R |
| 107 | 5HM40260 (нет в каталоге) | 5HM40260 | HARNESS CLAMP - LWS-0306ZC |
| 108 | 305H772000 (нет в каталоге) | 5H772000 | TAPPING SCREW - M3X10 |
18. Frame Section 5JK
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 305JK74900 (нет в каталоге) | 5JK74900 | LEFT UPPER COVER |
| 2 | 305JK74910 (нет в каталоге) | 5JK74910 | GUIDE PLATE - TRANSPORT |
| 3 | 305JK74880 (нет в каталоге) | 5JK74880 | COMPRESSION SPRING 7N |
| 4 | 305JK75410 (нет в каталоге) | 5JK75410 | BUSHING - VERTICAL TRANSPORT |
| 6 | 305JK75470 (нет в каталоге) | 5JK75470 | RUBBER FOOT:FRAME |
| 7 | 305JK75270 (нет в каталоге) | 5JK75270 | GROUNDING PLATE |
| 8 | 305JK71640 (нет в каталоге) | 5JK71640 | RESISTOR - 100M OHM +-10% 0.5W |
| 9 | 305JK75260 (нет в каталоге) | 5JK75260 | LOWER GROUNDING PLATE |
| 10 | 305JK75250 (нет в каталоге) | 5JK75250 | UPPER GROUNDING PLATE |
| 11 | 305JK75240 (нет в каталоге) | 5JK75240 | RAER SEAL |
| 101 | 3038407031 (нет в каталоге) | 38407031 | TAPPING SCREW - M3X8 |
комментарии
