Содержание
- 1. Capots (arrière/gauche)
- 2. Capots (droite/face)
- 3. Entrainement papier
- 4. Alimentation
- 5. Unité d’éjection du papier
- 6. Sélection unité de développement

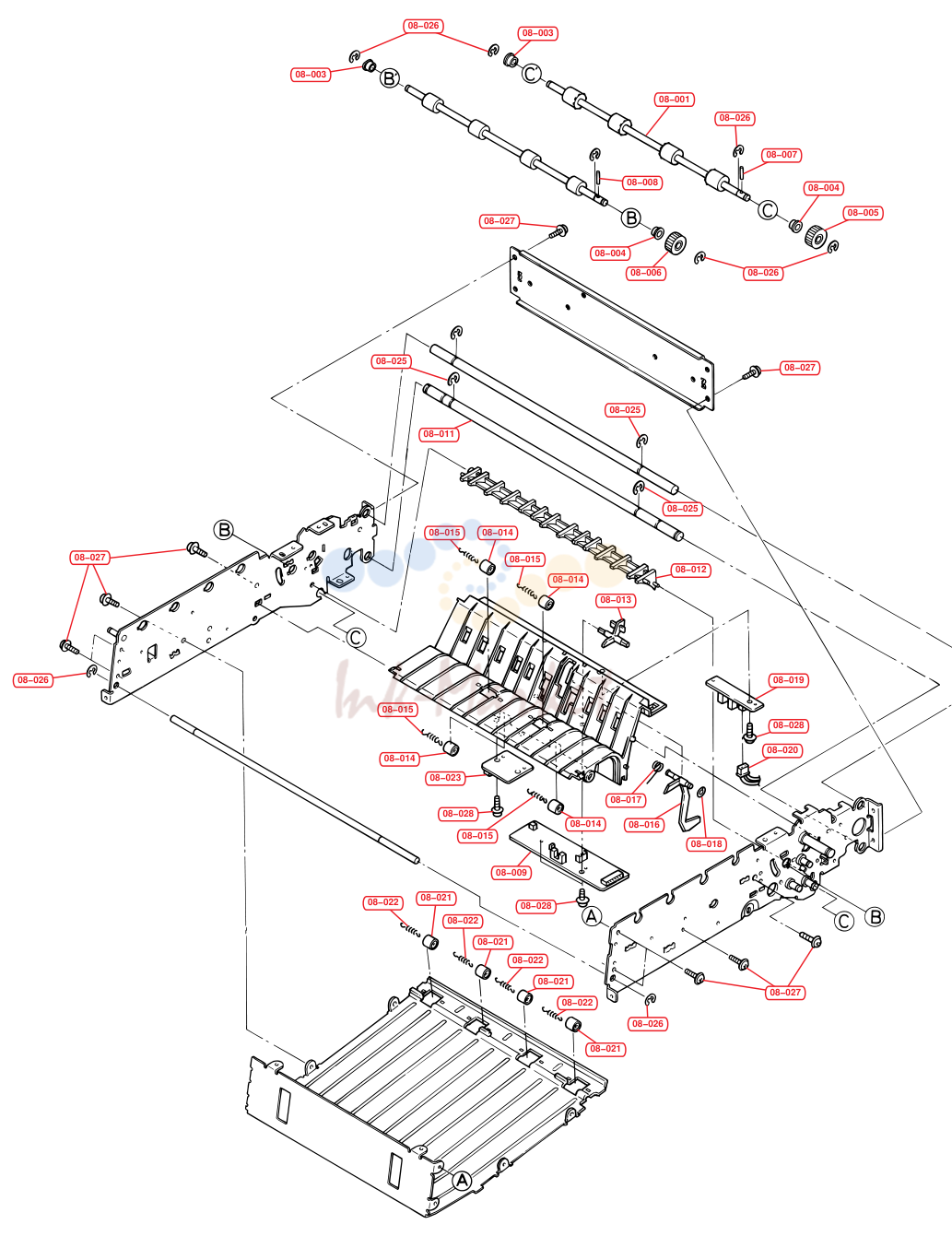

- 7. Unité de sortie

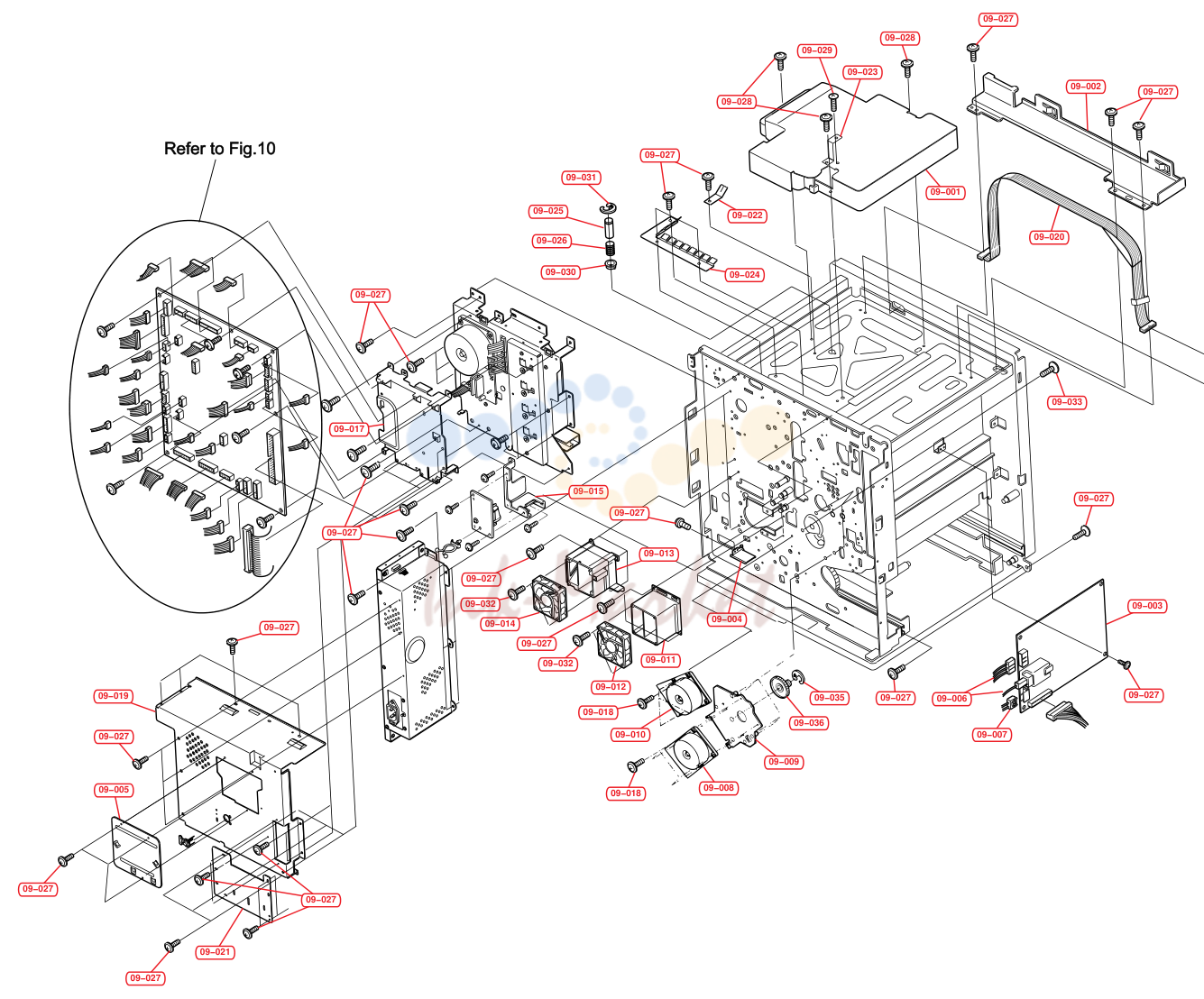

- Раздел 8

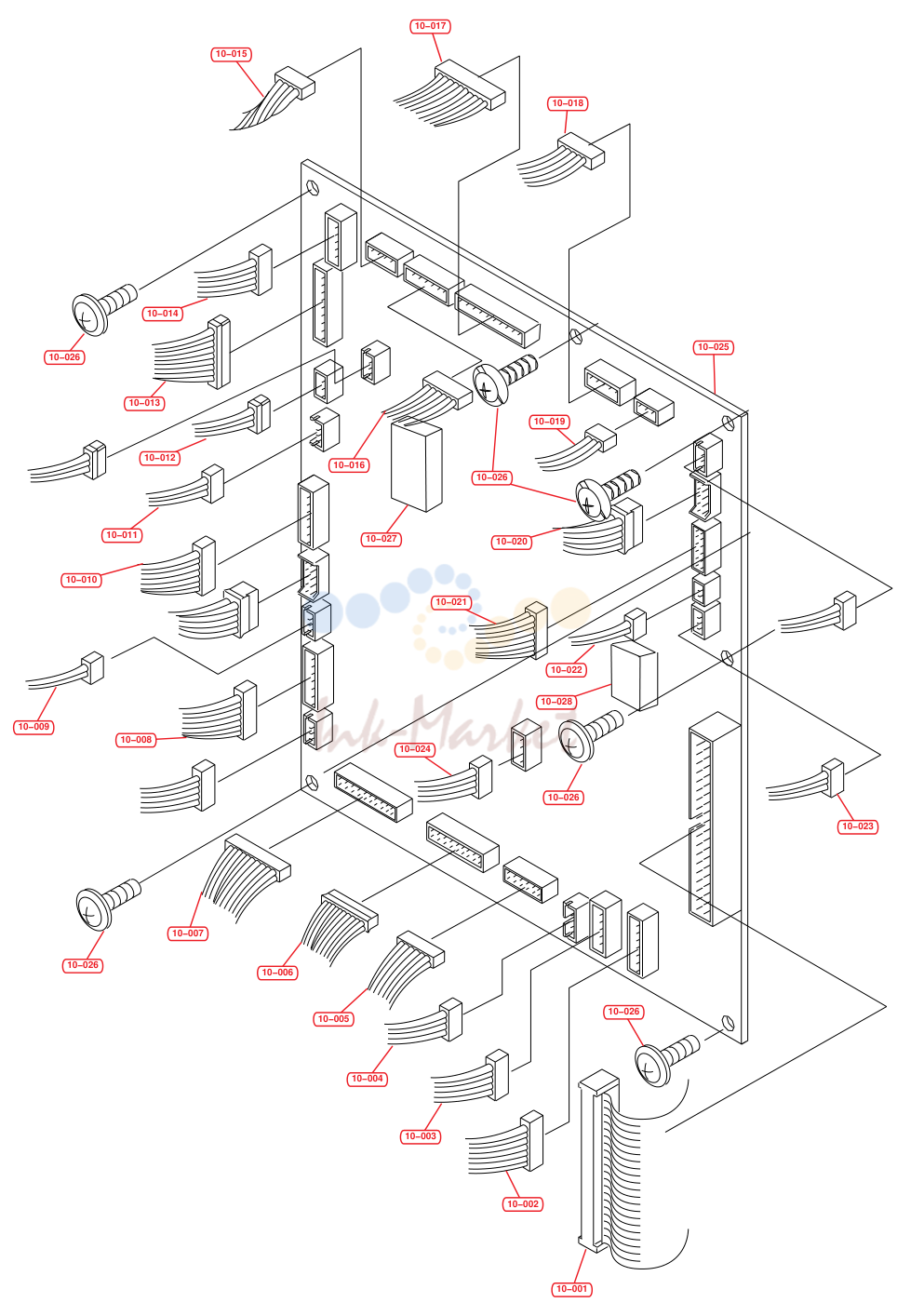

- 9. Connecteur de la carte contrôleur

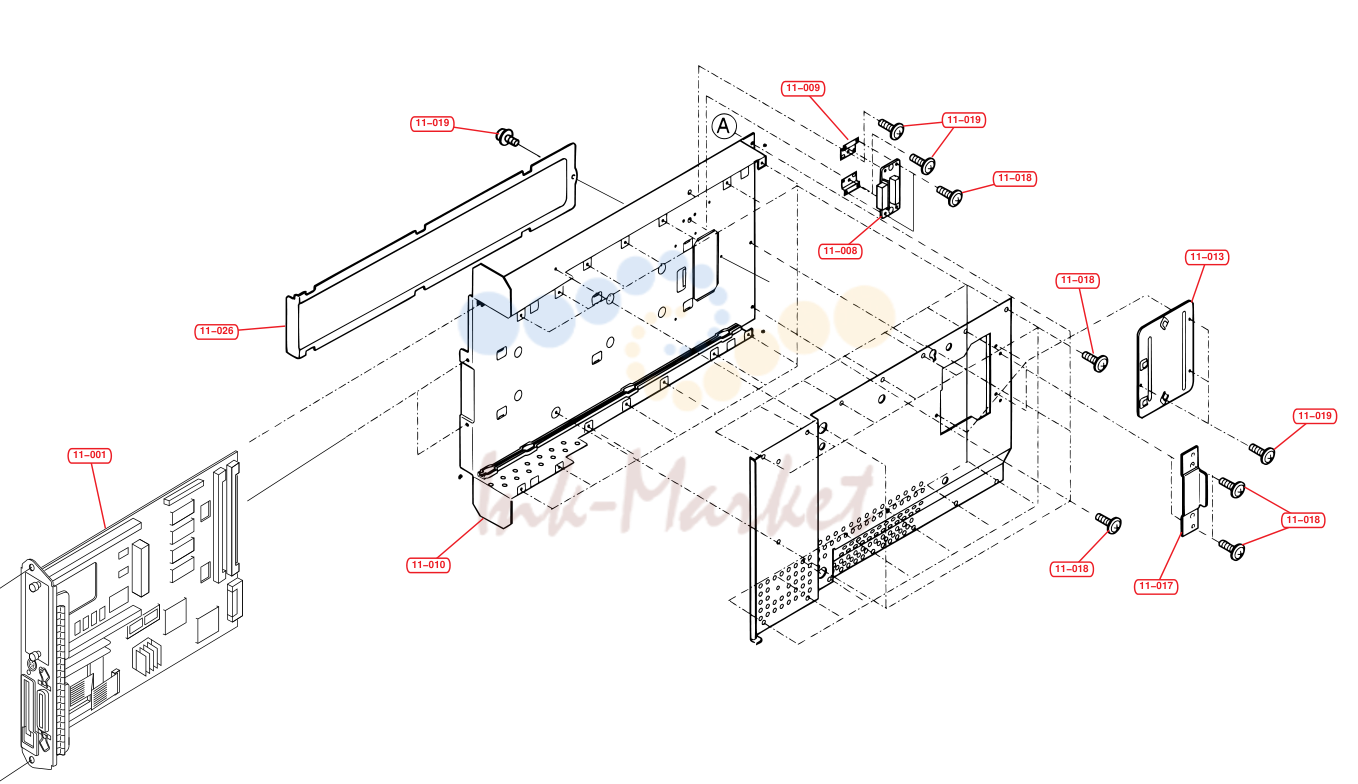

- Раздел 10

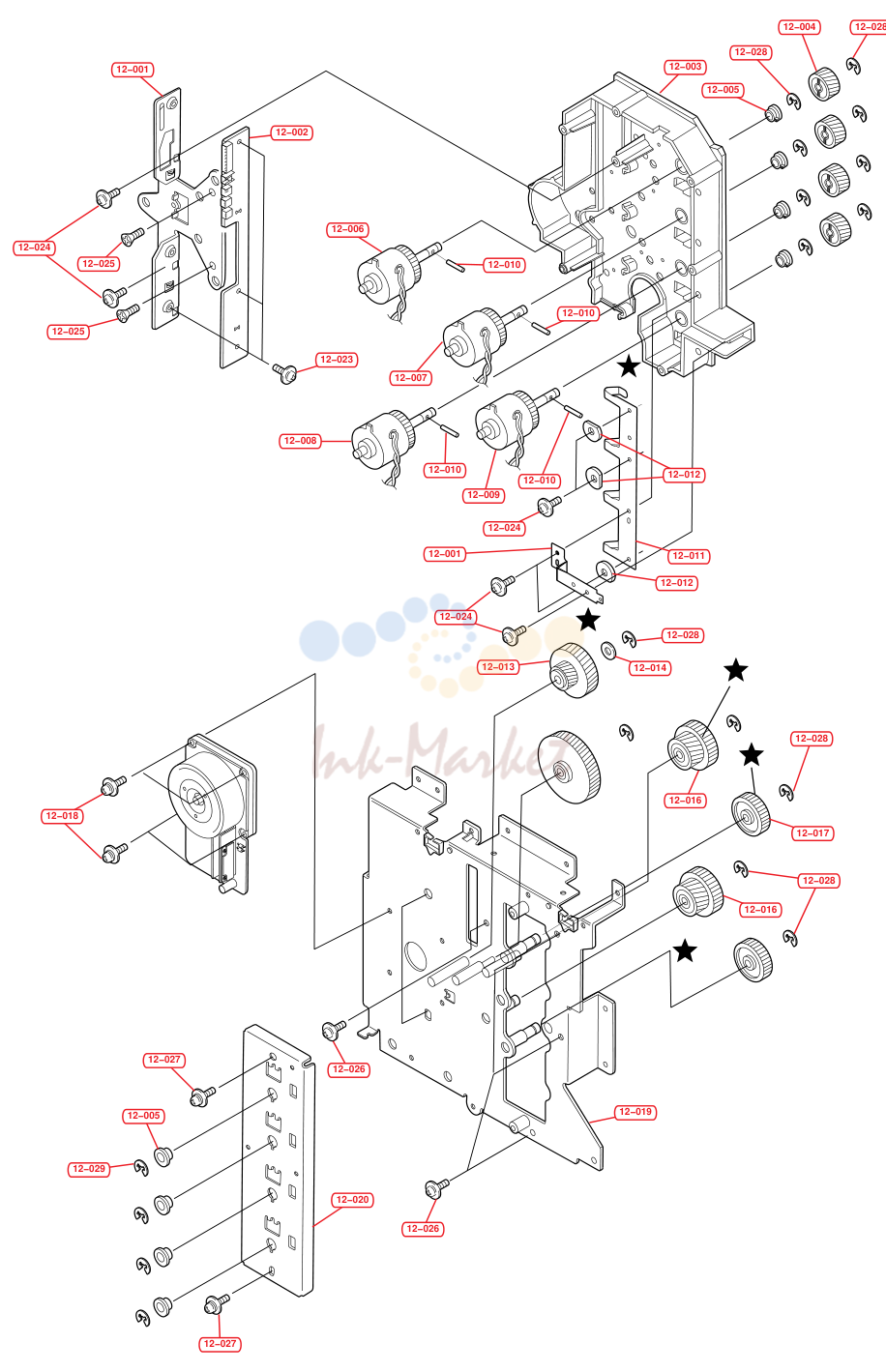

- 11. Unité de contrôle du toner

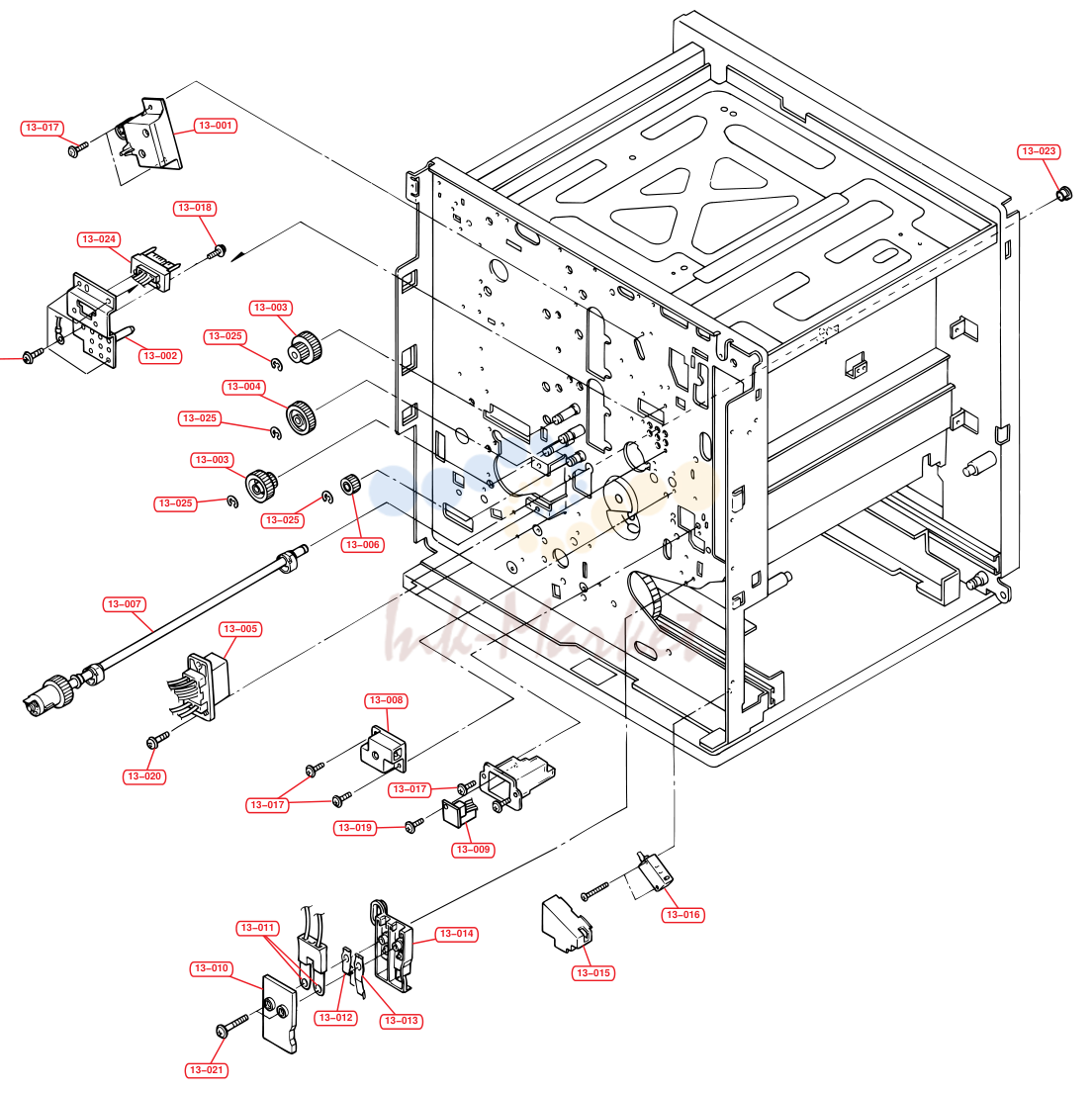

- Раздел 12

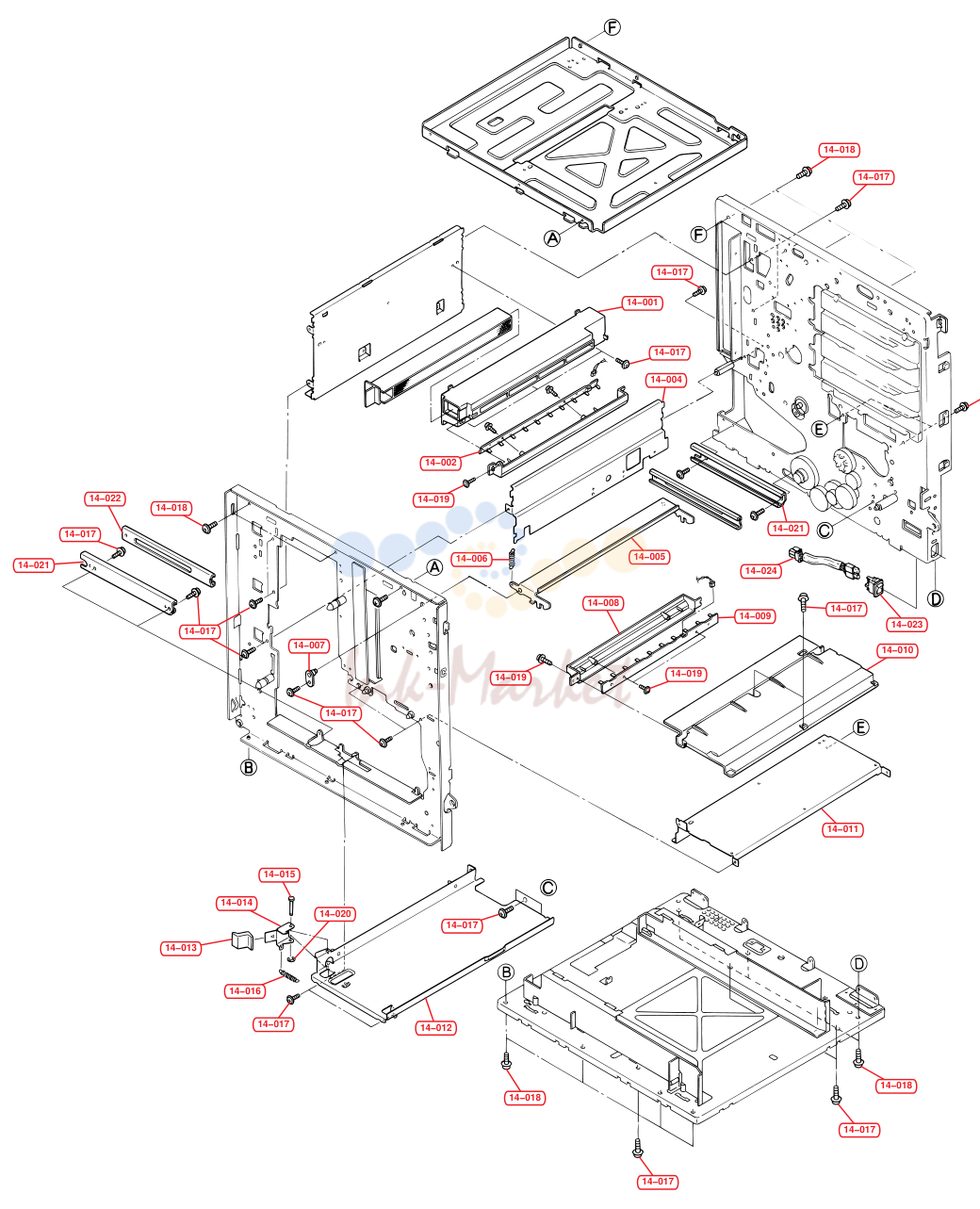

- 13. Base mécanique

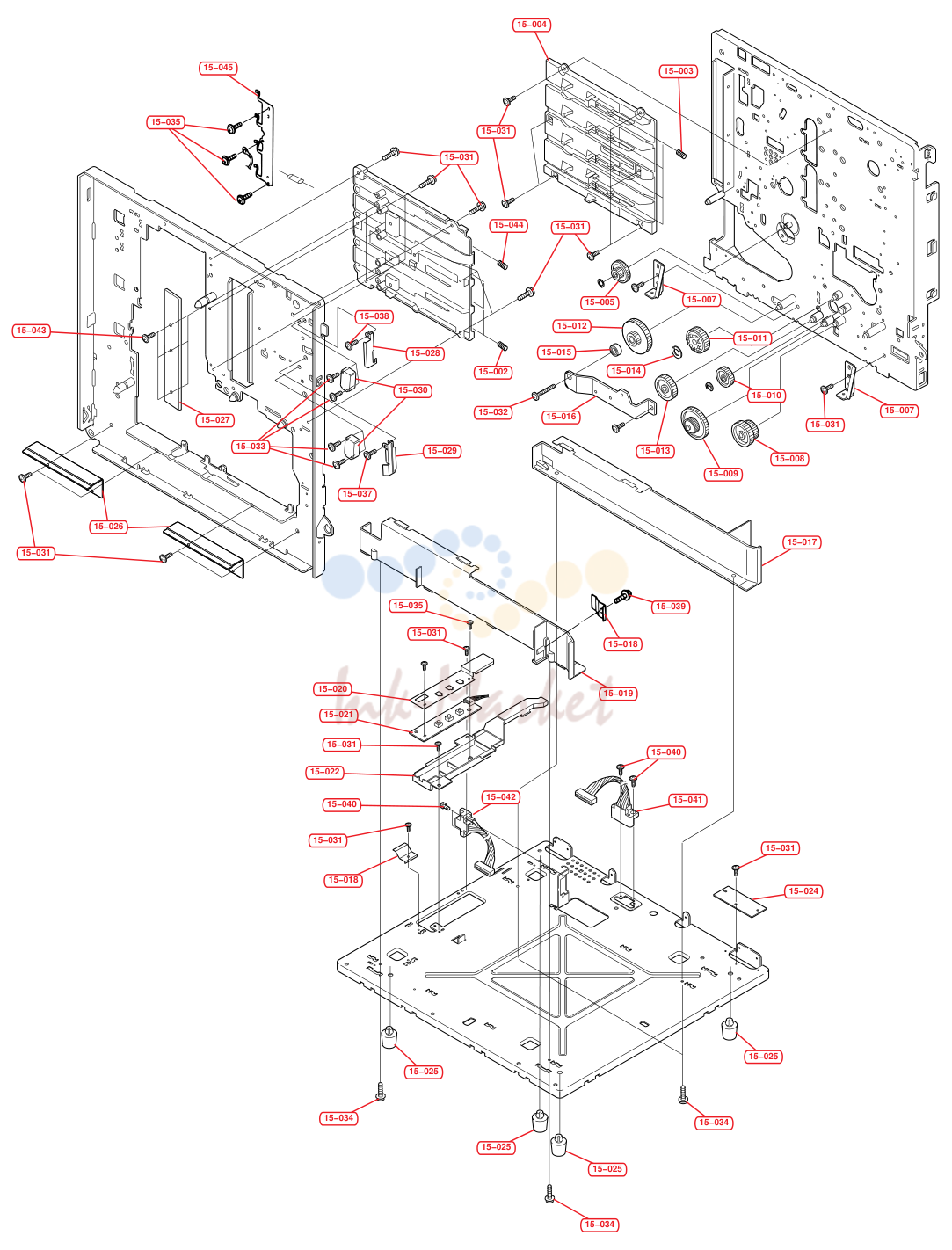

- 14. Base mécanique

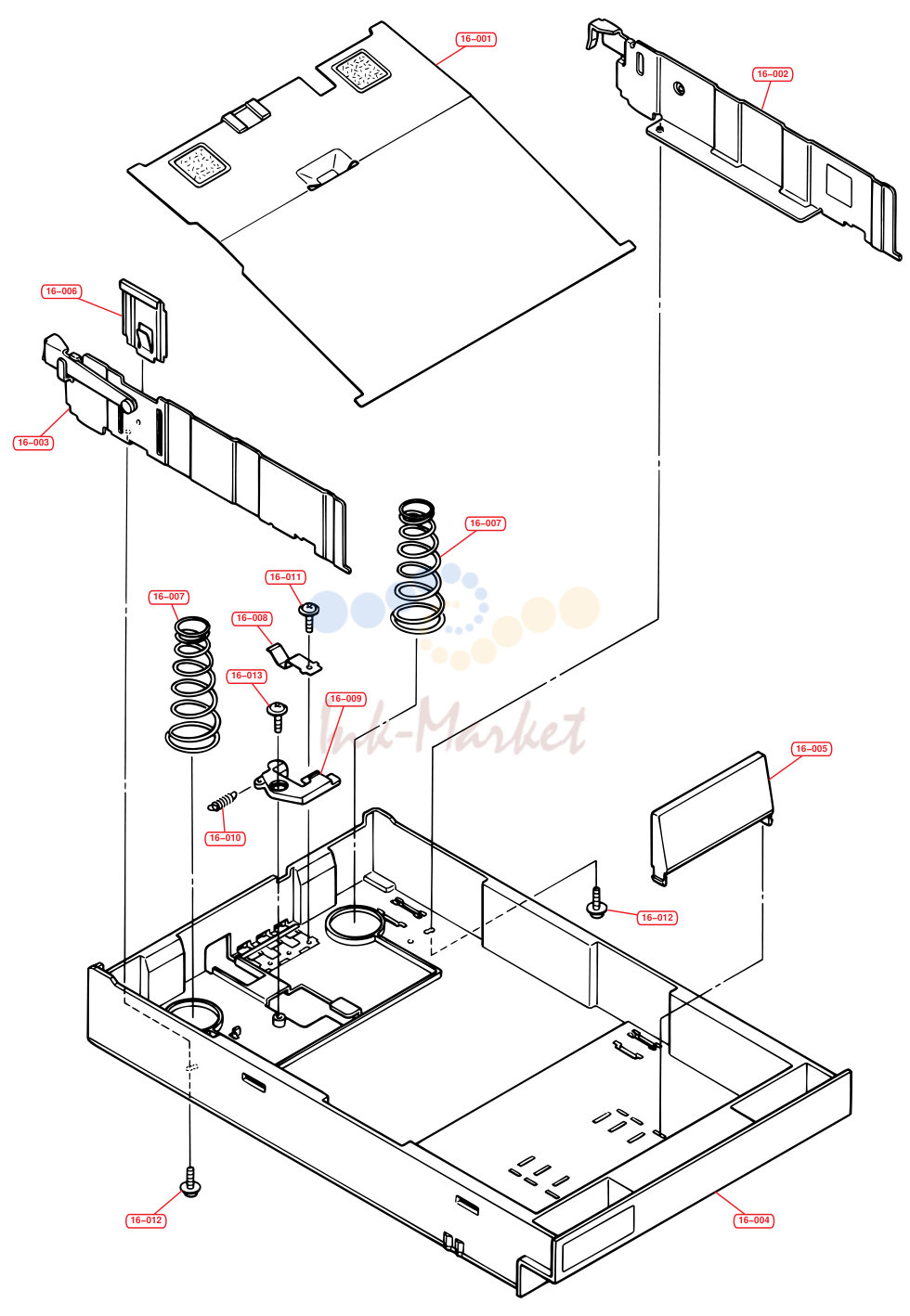

- 15. Bac papier

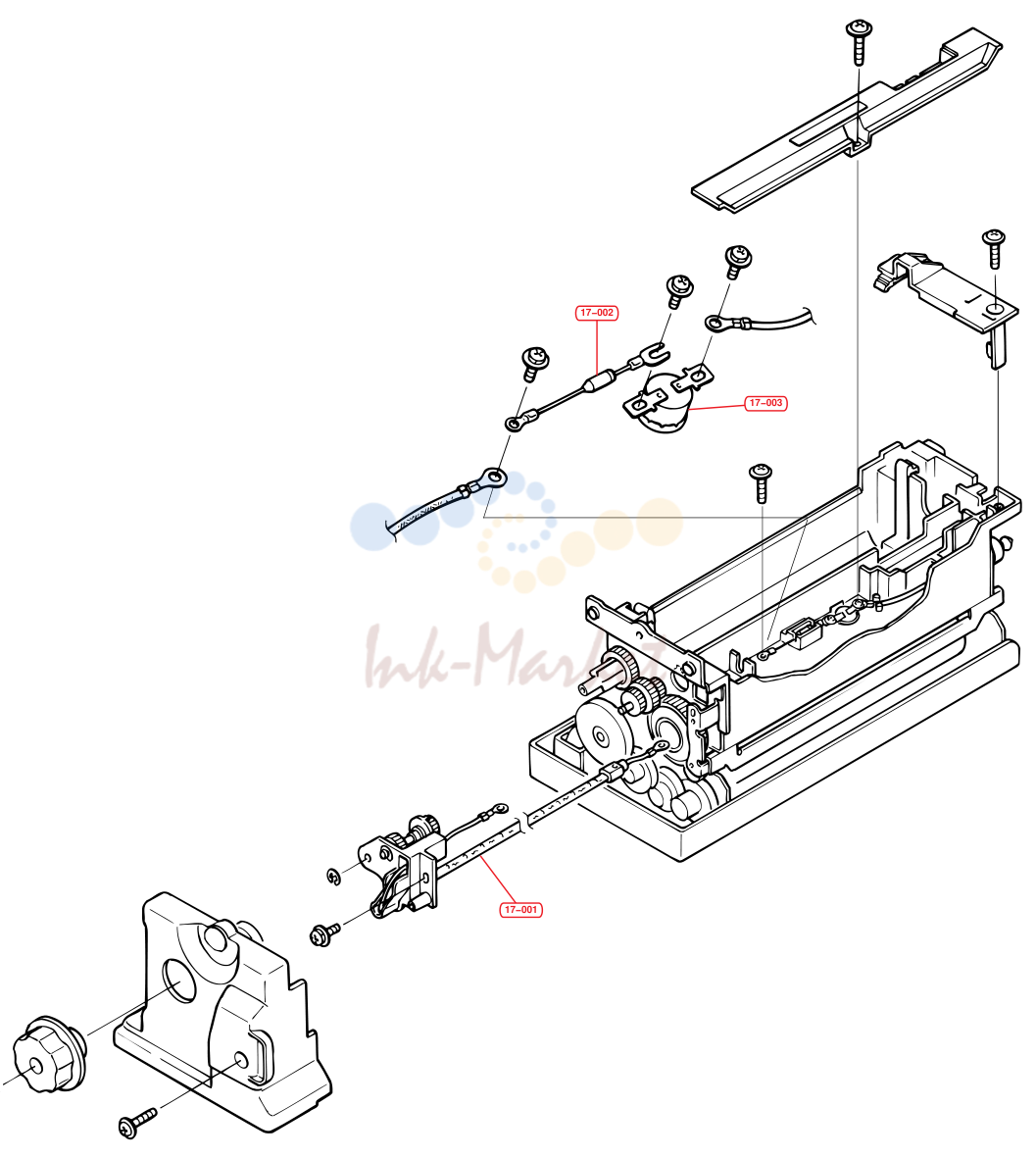

- 16. Unité de fusion

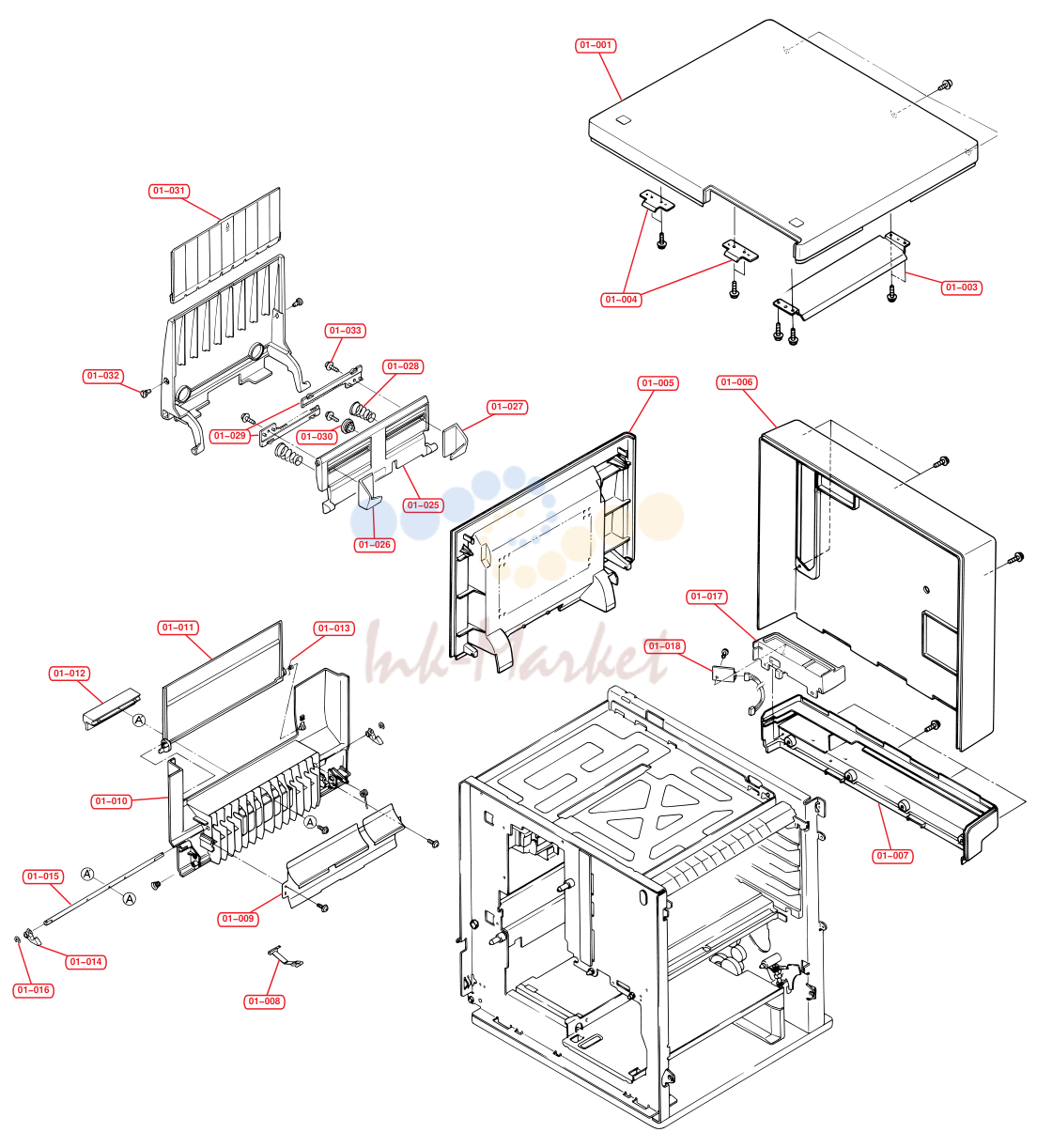

1. Capots (arrière/gauche)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 01-001 | NSP0012572 (нет в каталоге) | Top Cover | |
| 01-002 | NSP0012555 (нет в каталоге) | Spring A | |
| 01-003 | (нет в каталоге) | Paper Guide | |
| 01-004 | (нет в каталоге) | Top Cover Retainer | |
| 01-005 | NSP0012485 (нет в каталоге) | Left Side Cover | |
| 01-006 | NSA580CE01 (нет в каталоге) | Upper Rear Cover Assembly | |
| 01-007 | NSP0012492 (нет в каталоге) | Lower Rear Cover | |
| 01-008 | NSP0012558 (нет в каталоге) | Strap | |
| 01-009 | NSA580CE04 (нет в каталоге) | Paper Chute Assembly | |
| 01-010 | NSP0012486 (нет в каталоге) | Left Side Door | |
| 01-011 | NSA580CE05 (нет в каталоге) | Tray Cover Assembly | |
| 01-012 | NSP0012549 (нет в каталоге) | Tray Cover Lever | |
| 01-013 | NSP0012548 (нет в каталоге) | Tray Cover Spring | |
| 01-014 | NSP0012559 (нет в каталоге) | Left Side Door Hook | |
| 01-015 | NSP0012561 (нет в каталоге) | Left Side Door Shaft | |
| 01-016 | NSP0012560 (нет в каталоге) | E-ring | |
| 01-017 | (нет в каталоге) | Temperature/Humidity Sensor Case | |
| 01-018 | (нет в каталоге) | Temperature/Humidity Sensor Board | |
| 01-019 | (нет в каталоге) | Rivet | |
| 01-020 | NSP0012550 (нет в каталоге) | Screw 3 x | |
| 01-021 | (нет в каталоге) | Screw 3 x | |
| 01-022 | NSP0012551 (нет в каталоге) | Screw 3 x | |
| 01-023 | NSP0012556 (нет в каталоге) | Spring B | |
| 01-024 | NSP0012487 (нет в каталоге) | Multi Purpose Tray Holder | |
| 01-025 | NSA580CE06 (нет в каталоге) | MPF Paper Support Assembly | |
| 01-026 | NSP0012488 (нет в каталоге) | Paper Guide Right | |
| 01-027 | NSP0012489 (нет в каталоге) | Paper Guide Left | |
| 01-028 | NSP0012557 (нет в каталоге) | Paper Guide Spring | |
| 01-029 | NSP0012552 (нет в каталоге) | Rack | |
| 01-030 | NSP0012553 (нет в каталоге) | Pinion Gear | |
| 01-031 | NSP0012490 (нет в каталоге) | Extension Tray | |
| 01-032 | NSP0012554 (нет в каталоге) | Bushing | |
| 01-033 | NSP0012562 (нет в каталоге) | Screw 3 x |

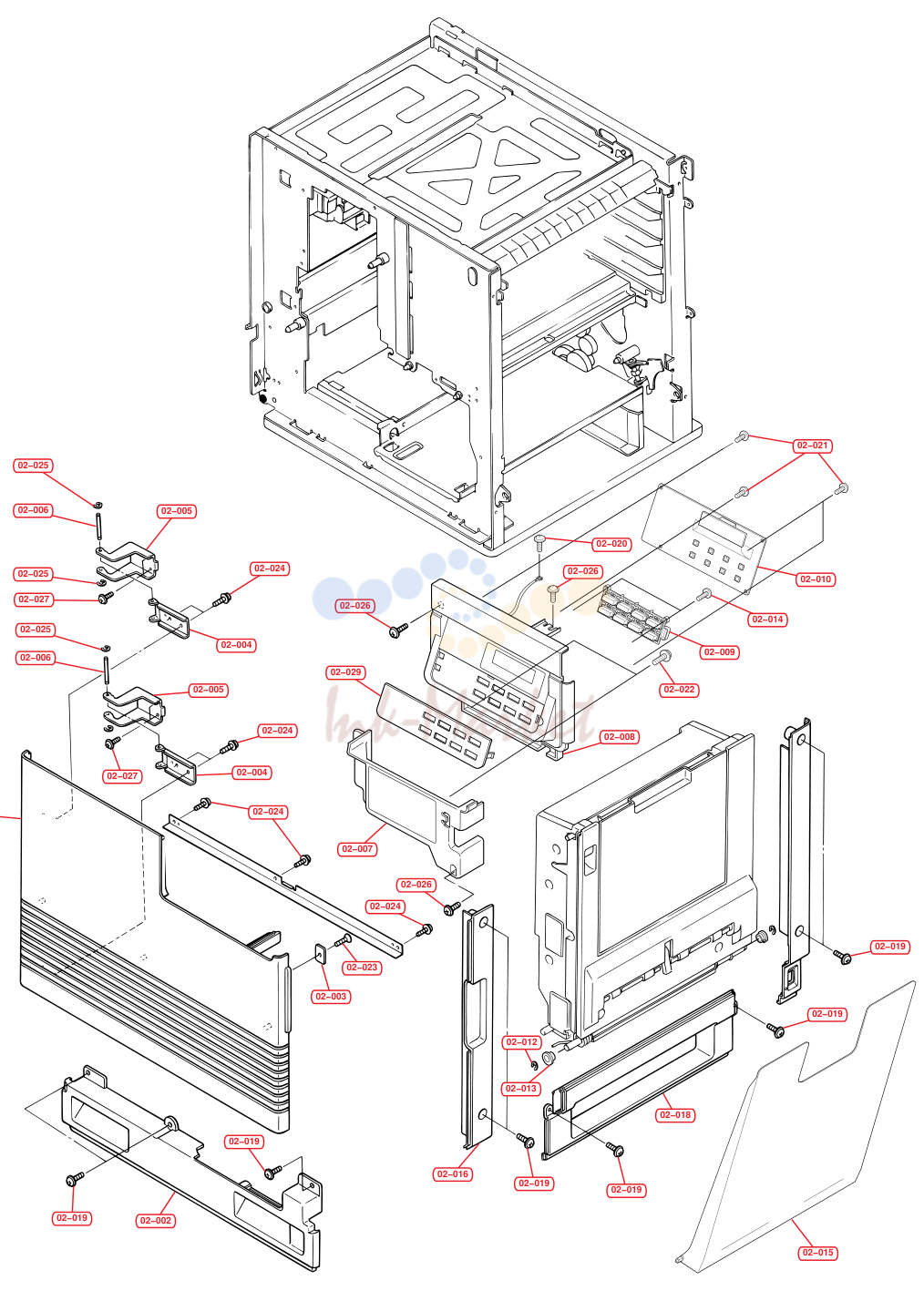

2. Capots (droite/face)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 02-001 | NSA580CE02 (нет в каталоге) | Front Cover Assembly | |
| 02-002 | NSP0012493 (нет в каталоге) | Bottom Front Cover | |
| 02-003 | (нет в каталоге) | Magnet Retainer | |
| 02-004 | (нет в каталоге) | Front Cover Hinge Support | |
| 02-005 | (нет в каталоге) | Front Cover Hinge | |
| 02-006 | (нет в каталоге) | Hinge Shaft | |
| 02-007 | NSP0012526 (нет в каталоге) | Lower Operation Panel Cover | |
| 02-008 | (нет в каталоге) | Operation Panel Cover | |
| 02-009 | (нет в каталоге) | Operation Button | |
| 02-010 | (нет в каталоге) | Printer LCD Board | |
| 02-011 | (нет в каталоге) | LCD Board Bracket | |
| 02-012 | (нет в каталоге) | E-ring | |
| 02-013 | (нет в каталоге) | Bushing | |
| 02-014 | (нет в каталоге) | Screw 3 x | |
| 02-015 | NSP0012494 (нет в каталоге) | Paper Exit Tray | |
| 02-016 | NSP0012495 (нет в каталоге) | Right Side Front Cover | |
| 02-017 | NSP0012496 (нет в каталоге) | Right Side Rear Cover | |
| 02-018 | NSP0012497 (нет в каталоге) | Right Side Lower Cover | |
| 02-019 | (нет в каталоге) | Screw 3 x | |
| 02-020 | (нет в каталоге) | Screw 2 x | |
| 02-021 | (нет в каталоге) | Screw 2 x | |
| 02-022 | (нет в каталоге) | Screw 3 x | |
| 02-023 | (нет в каталоге) | Screw 3 x | |
| 02-024 | (нет в каталоге) | Screw 3 x | |
| 02-025 | (нет в каталоге) | E-ring | |
| 02-026 | (нет в каталоге) | Screw 3 x | |
| 02-027 | (нет в каталоге) | Screw 3 x | |
| 02-028 | (нет в каталоге) | Door Reinforcement | |
| 02-029 | VS747CH001 (нет в каталоге) | Panel Key English | |
| 02-029 | VS747CH003 (нет в каталоге) | Panel Key French |

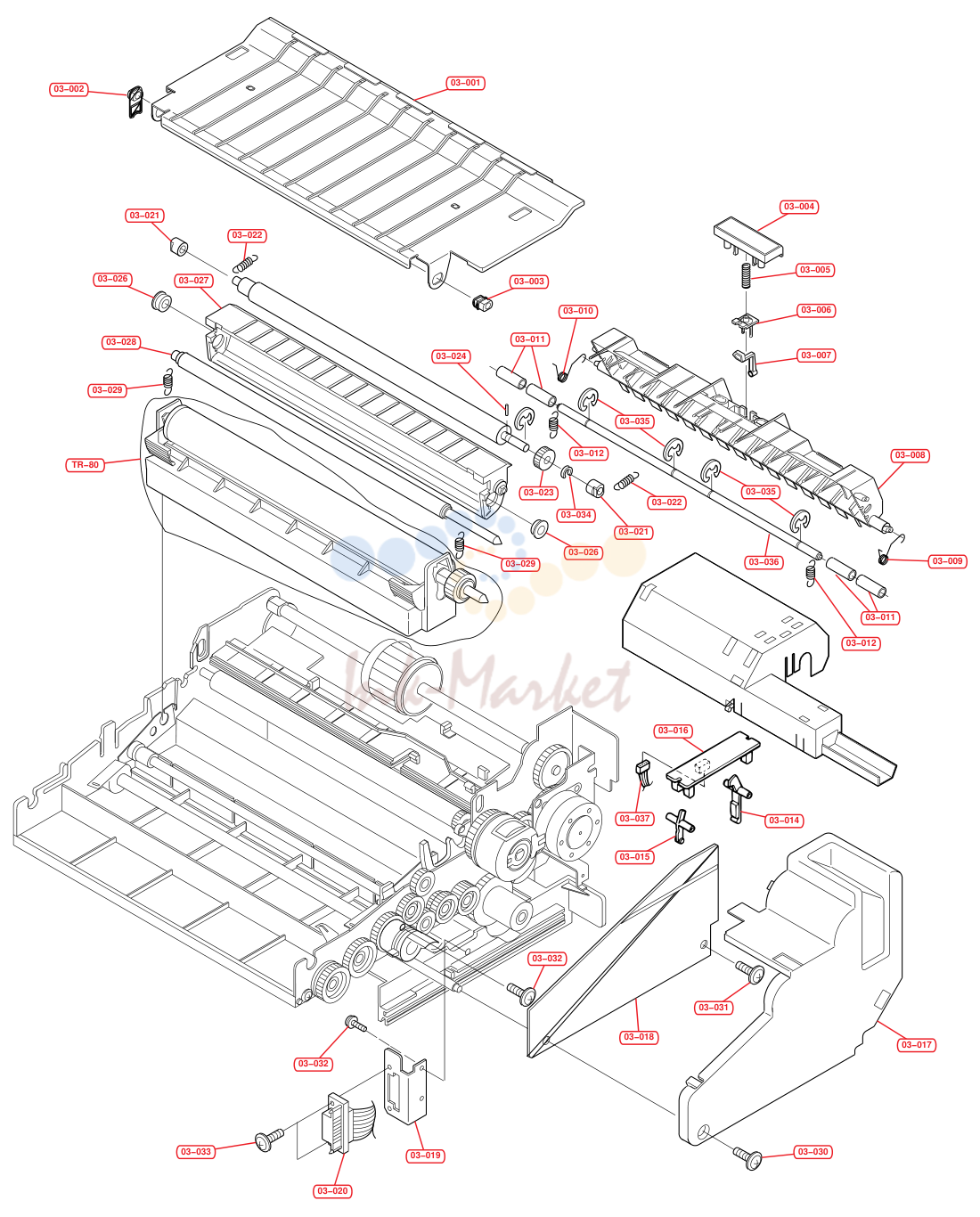

3. Entrainement papier
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 03-001 | (нет в каталоге) | Paper Chute Assembly | |
| 03-002 | (нет в каталоге) | Paper Chute Opening Adjuster | |
| 03-003 | (нет в каталоге) | Bushing | |
| 03-004 | (нет в каталоге) | Retard Pad Assembly | |
| 03-005 | (нет в каталоге) | Retard Pad Spring | |
| 03-006 | (нет в каталоге) | Retard Pad Platform | |
| 03-007 | (нет в каталоге) | Paper Thickness Select Level | |
| 03-008 | (нет в каталоге) | MPT Chute Assembly | |
| 03-009 | (нет в каталоге) | MPT Chute Right Spring | |
| 03-010 | (нет в каталоге) | MPT Chute Left Spring | |
| 03-011 | (нет в каталоге) | Pinch Roller | |
| 03-012 | (нет в каталоге) | Pinch Roller Spring | |
| 03-013 | (нет в каталоге) | MPT/Reg. Senor Cover | |
| 03-014 | (нет в каталоге) | MPT Paper Out Sensor Arm | |
| 03-015 | (нет в каталоге) | Registration Sensor Arm | |
| 03-016 | (нет в каталоге) | MPT Paper Out/Reg Sensor Board | |
| 03-017 | (нет в каталоге) | Paper Feed Unit Cover | |
| 03-018 | (нет в каталоге) | Paper Feed Unit Board | |
| 03-019 | (нет в каталоге) | Connector Bracket | |
| 03-020 | (нет в каталоге) | P.F. Unit Coupling Connector - Male | |
| 03-021 | (нет в каталоге) | Bushing | |
| 03-022 | (нет в каталоге) | Registration Spring | |
| 03-023 | (нет в каталоге) | Registration Roller Gear | |
| 03-024 | (нет в каталоге) | Pin | |
| 03-025 | NSP0012498 (нет в каталоге) | Registration Roller | |
| 03-026 | (нет в каталоге) | Bushing | |
| 03-027 | (нет в каталоге) | Cleaning Roller Holder Assembly | |
| 03-028 | (нет в каталоге) | Pressure Roller/Cleaning Roller | |
| 03-029 | (нет в каталоге) | Cleaning Roller Spring | |
| 03-030 | (нет в каталоге) | Screw 3 x | |
| 03-031 | (нет в каталоге) | Screw 3 x | |
| 03-032 | (нет в каталоге) | Screw 3 x | |
| 03-033 | (нет в каталоге) | Screw 3 x | |
| 03-034 | (нет в каталоге) | Spacer | |
| 03-035 | (нет в каталоге) | E-ring | |
| 03-036 | (нет в каталоге) | Pinch Roller Shaft | |
| 03-037 | (нет в каталоге) | Resist Senor Cable | |

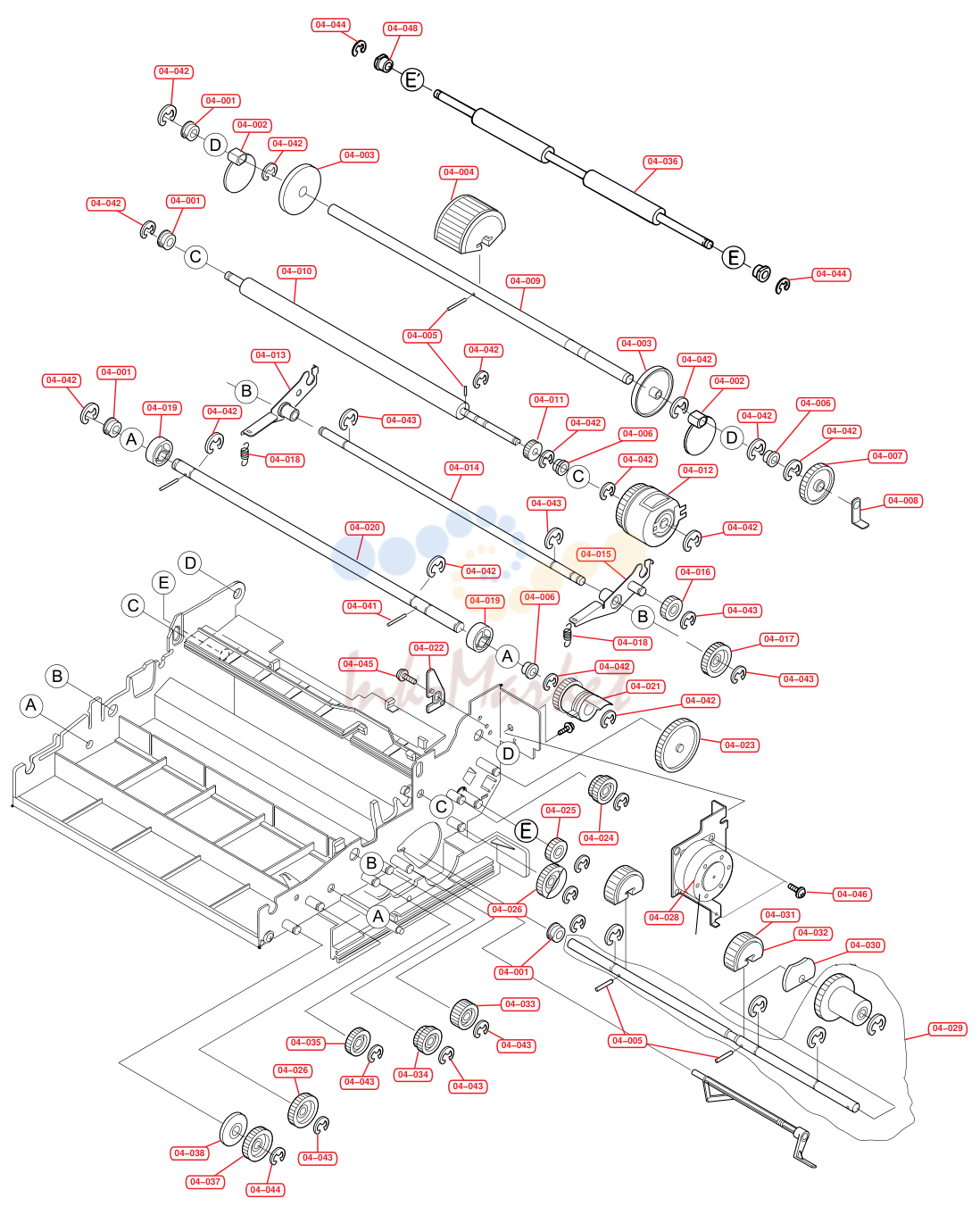

| 04-001 | (нет в каталоге) | Bushing | |
| 04-002 | (нет в каталоге) | Cam | |
| 04-003 | (нет в каталоге) | Pickup guide Roller | |
| 04-004 | NSA580CE03 (нет в каталоге) | Pickup Roller Assembly M.P.T. | |
| 04-005 | (нет в каталоге) | Pin | |
| 04-006 | (нет в каталоге) | Bushing | |
| 04-007 | (нет в каталоге) | Gear | |
| 04-008 | NSP0012519 (нет в каталоге) | STR Sensor Arm | |
| 04-009 | (нет в каталоге) | M.P.T. Roller Shaft | |
| 04-010 | NSP0012499 (нет в каталоге) | Registation Roller | |
| 04-011 | (нет в каталоге) | Registation Roller Gear | |
| 04-012 | NSP0012500 (нет в каталоге) | Registation Roller Clutch | |
| 04-013 | (нет в каталоге) | STR Holder Assembly Left | |
| 04-014 | (нет в каталоге) | STR Holder Shaft | |
| 04-015 | (нет в каталоге) | STR Holder Assembly Right | |
| 04-016 | (нет в каталоге) | STR Gear | |
| 04-017 | (нет в каталоге) | Gear | |
| 04-018 | (нет в каталоге) | Spring | |
| 04-019 | (нет в каталоге) | STR Cam | |
| 04-020 | (нет в каталоге) | STR Cam Shaft | |
| 04-021 | NSP0012520 (нет в каталоге) | STR clutch | |
| 04-022 | (нет в каталоге) | M.P.T. Holder Guide | |
| 04-023 | (нет в каталоге) | Gear | |
| 04-024 | (нет в каталоге) | Gear | |
| 04-025 | (нет в каталоге) | Gear | |
| 04-026 | (нет в каталоге) | Gear | |
| 04-027 | (нет в каталоге) | Motor Bracket Paper Feed Unit | |
| 04-028 | NSP0012501 (нет в каталоге) | Motor Paper feed Unit | |
| 04-029 | NSA580CE13 (нет в каталоге) | Clutch Assembly Paper Feed Unit | |
| 04-030 | (нет в каталоге) | Bushing | |
| 04-031 | NSP0012502 (нет в каталоге) | Pickup Roller Rubber | |
| 04-032 | NSP0012503 (нет в каталоге) | Pickup Roller | |
| 04-033 | (нет в каталоге) | Gear | |
| 04-034 | (нет в каталоге) | Gear | |
| 04-035 | (нет в каталоге) | Gear | |
| 04-036 | (нет в каталоге) | Paper Feed Roller | |
| 04-037 | (нет в каталоге) | Joint Gear | |
| 04-038 | (нет в каталоге) | Gear Guide Roller | |
| 04-039 | NSP0012521 (нет в каталоге) | Paper Out Sensor Arm | |
| 04-040 | NSP0012522 (нет в каталоге) | Paper Empty Sensor Arm | |
| 04-041 | (нет в каталоге) | Pin | |
| 04-042 | (нет в каталоге) | E-ring | |
| 04-043 | (нет в каталоге) | E-ring | |
| 04-044 | (нет в каталоге) | E-ring | |
| 04-045 | (нет в каталоге) | Screw 3 x 5mm | |
| 04-046 | (нет в каталоге) | Screw 3 x 6mm | |
| 04-047 | (нет в каталоге) | Screw 3 x 6mm | |
| 04-048 | (нет в каталоге) | Bearing | |
| 04-049 | (нет в каталоге) | Bearing |

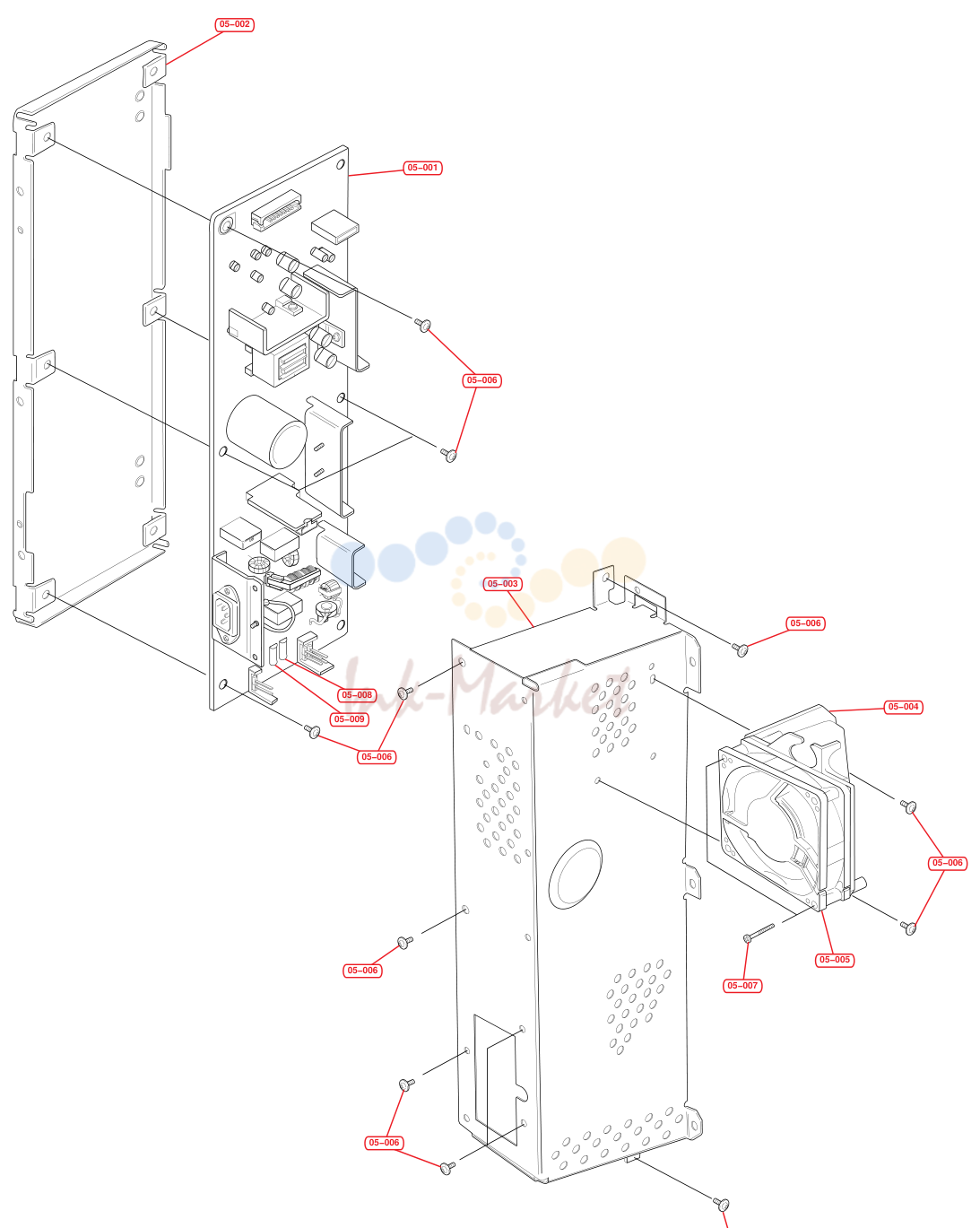

4. Alimentation
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 05-001 | NSP0012575 (нет в каталоге) | Power Supply | |
| 05-002 | (нет в каталоге) | Power Supply Frame | |
| 05-003 | (нет в каталоге) | Sheild Cover | |
| 05-004 | (нет в каталоге) | Fan Motor Bracket | |
| 05-005 | NSP0012504 (нет в каталоге) | Fan Motor | |
| 05-006 | (нет в каталоге) | Screw 3 x | |
| 05-007 | (нет в каталоге) | Screw 3 x | |
| 05-008 | (нет в каталоге) | Fuse (F201) | |
| 05-009 | (нет в каталоге) | Fuse (F203) |

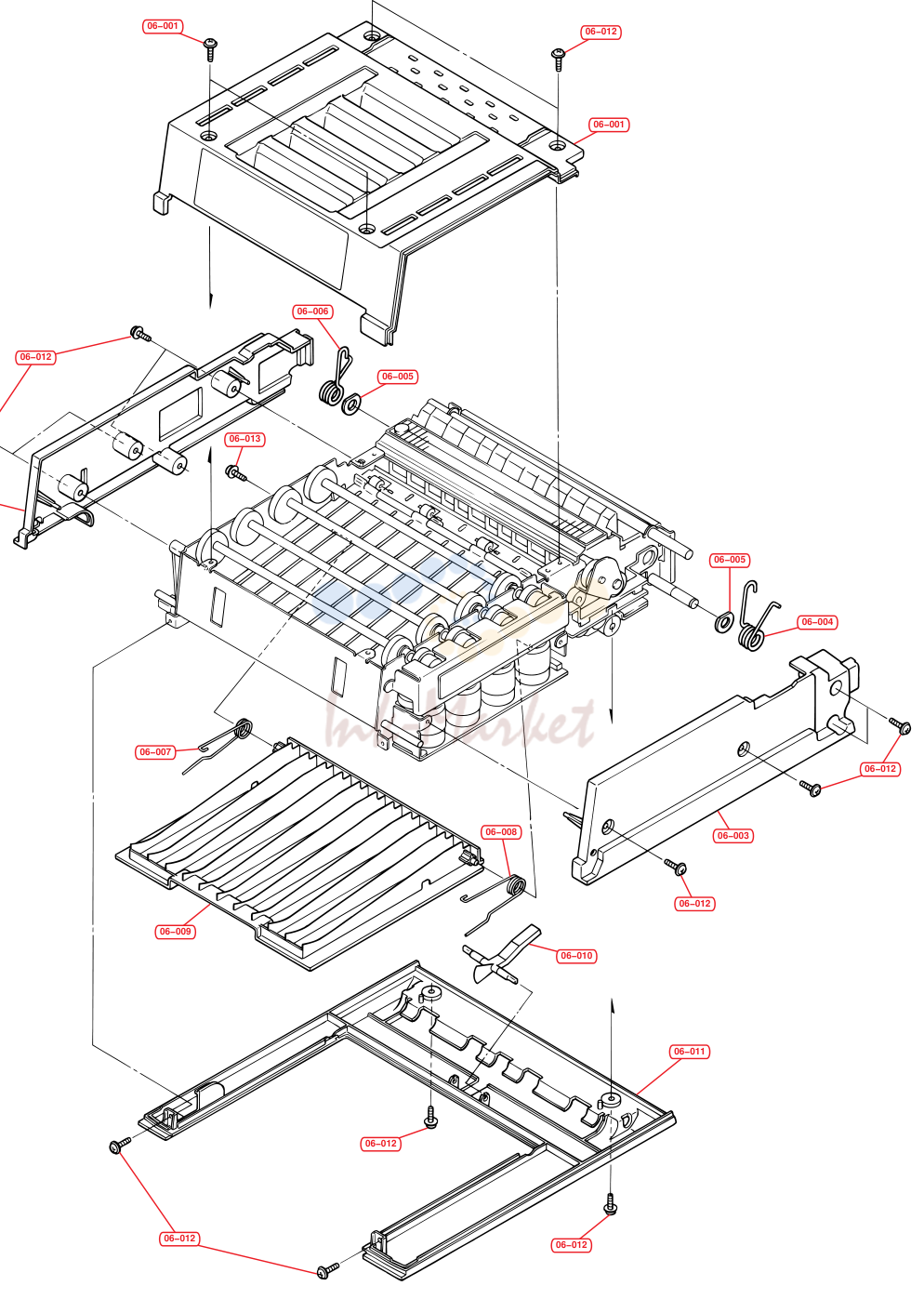

5. Unité d’éjection du papier
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 06-001 | NSP0012579 (нет в каталоге) | Unit Inner Cover | |
| 06-002 | NSP0012578 (нет в каталоге) | Solenoid Side Cover | |
| 06-003 | NSP0012571 (нет в каталоге) | Motor Side Cover | |
| 06-004 | NSP0012567 (нет в каталоге) | Spring D | |
| 06-005 | NSP0012568 (нет в каталоге) | Spacer | |
| 06-006 | NSP0012564 (нет в каталоге) | Spring C | |
| 06-007 | NSP0012566 (нет в каталоге) | Cover Spring B | |
| 06-008 | NSP0012565 (нет в каталоге) | Cover Spring A | |
| 06-009 | NSP0012573 (нет в каталоге) | Face Down Cover | |
| 06-010 | NSP0012570 (нет в каталоге) | Paper Tray Full Sensor Arm | |
| 06-011 | NSP0012574 (нет в каталоге) | Unit Cover | |
| 06-012 | NSP0012581 (нет в каталоге) | Screw 3 x | |
| 06-013 | NSP0012562 (нет в каталоге) | Screw 3 x |

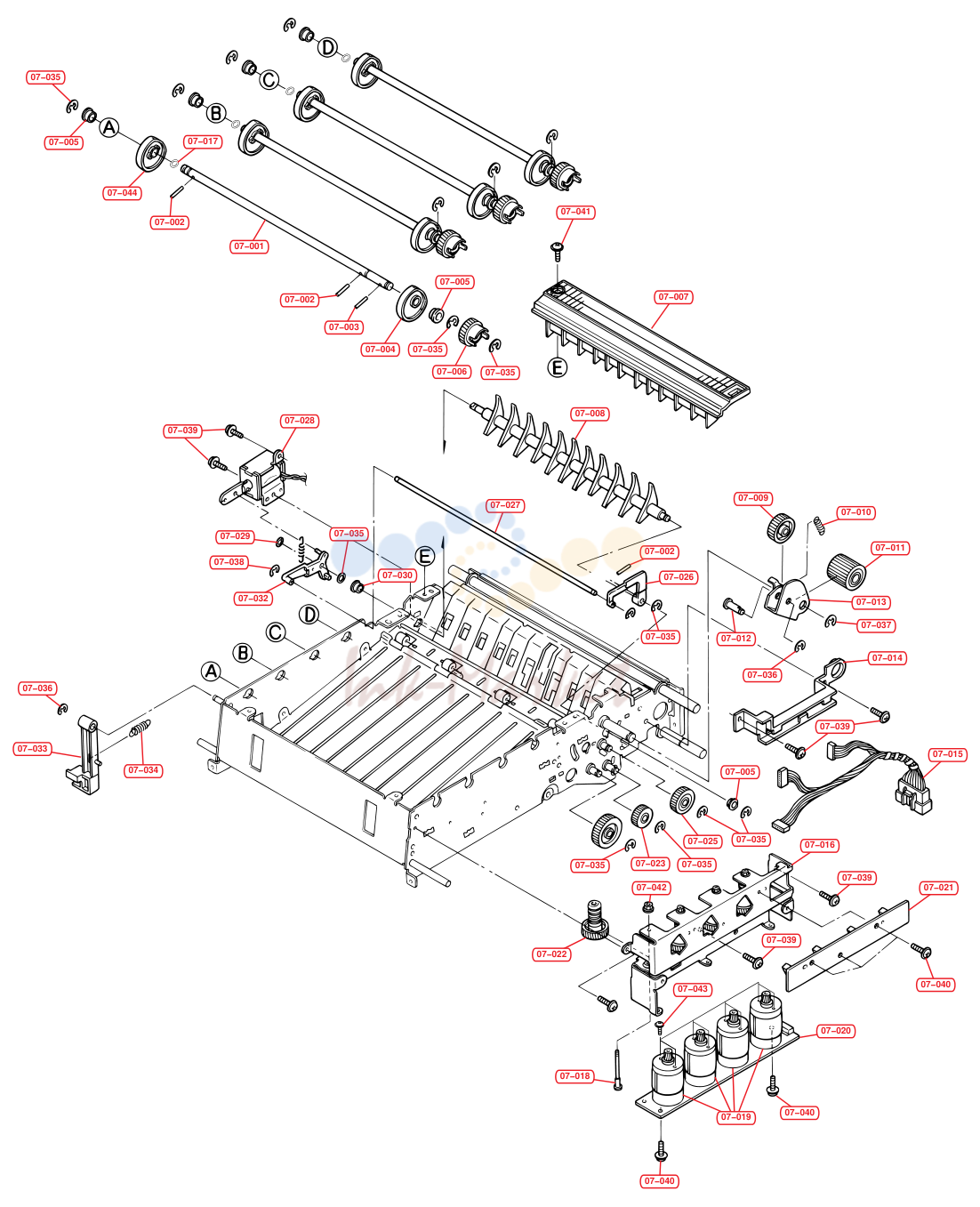

6. Sélection unité de développement
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 07-001 | (нет в каталоге) | Toner Selector Shaft | |
| 07-002 | (нет в каталоге) | Pin | |
| 07-003 | (нет в каталоге) | Pin | |
| 07-004 | (нет в каталоге) | Toner Selector Cam | |
| 07-005 | (нет в каталоге) | Bushing | |
| 07-006 | (нет в каталоге) | Toner Selector Cam Gear | |
| 07-007 | (нет в каталоге) | Upper Paper Ejection Guide | |
| 07-008 | (нет в каталоге) | Face Down Switch Gate | |
| 07-009 | (нет в каталоге) | Gear | |
| 07-010 | (нет в каталоге) | Joint Gear Spring | |
| 07-011 | (нет в каталоге) | Gear | |
| 07-012 | (нет в каталоге) | Joint Gear Shaft | |
| 07-013 | (нет в каталоге) | Joint Gear Bracket | |
| 07-014 | (нет в каталоге) | Relay Cable Bracket | |
| 07-015 | (нет в каталоге) | Cable | |
| 07-016 | (нет в каталоге) | Cam Motor Bracket | |
| 07-017 | (нет в каталоге) | Plastic Washer | |
| 07-018 | (нет в каталоге) | Cam Shaft | |
| 07-019 | NSP0012484 (нет в каталоге) | Cam Motor | |
| 07-020 | (нет в каталоге) | Cam Motor Board with Motor | |
| 07-021 | (нет в каталоге) | Toner Cartridge Movement Sensor Board | |
| 07-022 | (нет в каталоге) | Cam Gear | |
| 07-023 | (нет в каталоге) | Gear | |
| 07-024 | (нет в каталоге) | Gear | |
| 07-025 | (нет в каталоге) | Gear | |
| 07-026 | (нет в каталоге) | Switch Back Arm | |
| 07-027 | (нет в каталоге) | Switch Back Shaft | |
| 07-028 | NSA580CE07 (нет в каталоге) | Solenoid Assembly | |
| 07-029 | (нет в каталоге) | Plastic Washer | |
| 07-030 | (нет в каталоге) | Bushing | |
| 07-031 | (нет в каталоге) | Spring | |
| 07-032 | NSP0012523 (нет в каталоге) | Switch Back Arm | |
| 07-033 | NSP0012524 (нет в каталоге) | Release Lever | |
| 07-034 | (нет в каталоге) | Spring | |
| 07-035 | (нет в каталоге) | E-ring | |
| 07-036 | (нет в каталоге) | E-ring | |
| 07-037 | (нет в каталоге) | E-ring | |
| 07-038 | (нет в каталоге) | E-ring | |
| 07-039 | (нет в каталоге) | Screw 3 x | |
| 07-040 | (нет в каталоге) | Screw 3 x | |
| 07-041 | (нет в каталоге) | Screw 3 x | |
| 07-042 | (нет в каталоге) | Nut | |
| 07-043 | (нет в каталоге) | Screw 26 x | |
| 07-044 | (нет в каталоге) | Developer Cam |
7. Unité de sortie
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 08-001 | (нет в каталоге) | Paper Ejection Roller | |
| 08-002 | (нет в каталоге) | Paper Ejection Roller | |
| 08-003 | (нет в каталоге) | Bushing | |
| 08-004 | (нет в каталоге) | Bushing | |
| 08-005 | (нет в каталоге) | Gear | |
| 08-006 | (нет в каталоге) | Gear | |
| 08-007 | (нет в каталоге) | Pin | |
| 08-008 | (нет в каталоге) | Pin | |
| 08-009 | NSA580CE17 (нет в каталоге) | Paper Ejection Sensor Board | |
| 08-010 | (нет в каталоге) | Stopper Shaft | |
| 08-011 | (нет в каталоге) | Supporter Shaft | |
| 08-012 | NSP0012525 (нет в каталоге) | Lower Paper Ejection Guide | |
| 08-013 | NSP0012518 (нет в каталоге) | Paper Exit Sensor Arm | |
| 08-014 | (нет в каталоге) | Guide Roller | |
| 08-015 | (нет в каталоге) | Guide Roller Spring | |
| 08-016 | NSP0012530 (нет в каталоге) | Paper Ejection Sensor Arm | |
| 08-017 | (нет в каталоге) | Spring | |
| 08-018 | (нет в каталоге) | Plastic Washer | |
| 08-019 | NSA580CE18 (нет в каталоге) | Paper Exit Sensor Board | |
| 08-020 | (нет в каталоге) | Cable | |
| 08-021 | NSP0012538 (нет в каталоге) | Roller | |
| 08-022 | NSP0012539 (нет в каталоге) | Spring | |
| 08-023 | NSA580CE19 (нет в каталоге) | Paper Tray Full Sensor Board | |
| 08-024 | (нет в каталоге) | Hook Shaft | |
| 08-025 | (нет в каталоге) | E-ring | |
| 08-026 | (нет в каталоге) | E-ring | |
| 08-027 | (нет в каталоге) | Screw 3 x | |
| 08-028 | (нет в каталоге) | Screw 3 x |
Раздел 8
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 09-001 | NSA580CE08 (нет в каталоге) | LSU (laser Scanning Unit) | |
| 09-002 | (нет в каталоге) | Front Panel Cable Cover | |
| 09-003 | NSA580CE09 (нет в каталоге) | High Voltage Board | |
| 09-004 | (нет в каталоге) | Switch Cover Plate | |
| 09-005 | (нет в каталоге) | ROM Access Panel | |
| 09-006 | (нет в каталоге) | HUU Cable | |
| 09-007 | (нет в каталоге) | HVU Cable | |
| 09-008 | NSP0012505 (нет в каталоге) | Main Motor | |
| 09-009 | (нет в каталоге) | Main Motor Bracket | |
| 09-010 | NSP0012506 (нет в каталоге) | Paper Feed Motor | |
| 09-011 | (нет в каталоге) | Ozone Fan Motor Braket | |
| 09-012 | NSP0012507 (нет в каталоге) | Ozone Fan Motor | |
| 09-013 | (нет в каталоге) | Fuser/Toner Cartridge Fan Motor Bracket | |
| 09-014 | NSP0012507 (нет в каталоге) | Fuser/Toner Cartridge Fan Motor | |
| 09-015 | (нет в каталоге) | Cleaning Board Bracket | |
| 09-016 | NSA580CE24 (нет в каталоге) | Cleaning Board | |
| 09-017 | (нет в каталоге) | Drive Unit Cover | |
| 09-018 | (нет в каталоге) | Screw 3 x | |
| 09-019 | (нет в каталоге) | Engine Control Board Shield Cover | |
| 09-020 | (нет в каталоге) | LCD Harness | |
| 09-021 | (нет в каталоге) | Flat Cable Shield | |
| 09-022 | (нет в каталоге) | Earth Plate | |
| 09-023 | (нет в каталоге) | Earth Plate | |
| 09-024 | (нет в каталоге) | Earth Plate | |
| 09-025 | (нет в каталоге) | Polygon Motor Heat Sink Shaft | |
| 09-026 | (нет в каталоге) | Polygon Motor Heat Sink Spring | |
| 09-027 | (нет в каталоге) | Screw 3 x | |
| 09-028 | (нет в каталоге) | Screw 4 x | |
| 09-029 | (нет в каталоге) | Screw 3 x | |
| 09-030 | (нет в каталоге) | Bushing | |
| 09-031 | (нет в каталоге) | E-ring | |
| 09-032 | (нет в каталоге) | Screw 3 x | |
| 09-033 | (нет в каталоге) | Screw 3 x | |
| 09-034 | (нет в каталоге) | Cable Clamp | |
| 09-035 | (нет в каталоге) | E-ring | |
| 09-036 | NSP0012527 (нет в каталоге) | Main Gear |
9. Connecteur de la carte contrôleur
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 10-001 | (нет в каталоге) | Flat Cable | |
| 10-002 | (нет в каталоге) | Cable | |
| 10-003 | (нет в каталоге) | Cable | |
| 10-004 | (нет в каталоге) | Cable | |
| 10-005 | (нет в каталоге) | Cable | |
| 10-006 | (нет в каталоге) | Cable | |
| 10-007 | (нет в каталоге) | Cable | |
| 10-008 | (нет в каталоге) | Cable | |
| 10-009 | (нет в каталоге) | Cable | |
| 10-010 | (нет в каталоге) | Cable | |
| 10-011 | (нет в каталоге) | Cable | |
| 10-012 | (нет в каталоге) | Cable | |
| 10-013 | (нет в каталоге) | Cable | |
| 10-014 | (нет в каталоге) | Cable | |
| 10-015 | (нет в каталоге) | Cable | |
| 10-016 | (нет в каталоге) | Cable | |
| 10-017 | (нет в каталоге) | Cable | |
| 10-018 | (нет в каталоге) | Cable | |
| 10-019 | (нет в каталоге) | Cable | |
| 10-020 | (нет в каталоге) | Cable | |
| 10-021 | (нет в каталоге) | Cable | |
| 10-022 | (нет в каталоге) | Cable | |
| 10-023 | (нет в каталоге) | Cable | |
| 10-024 | (нет в каталоге) | Cable | |
| 10-025 | NSA580CE10 (нет в каталоге) | Engine Control Board | |
| 10-026 | (нет в каталоге) | Screw 3 x | |
| 10-027 | NSP0012509 (нет в каталоге) | ROM (IC4) | |
| 10-028 | (нет в каталоге) | EEPROM (IC6) |
Раздел 10
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 11-001 | (нет в каталоге) | AY580CE*04 Printer Main Control Board | |
| 11-002 | (нет в каталоге) | Sheet | |
| 11-003 | (нет в каталоге) | Option Cover | |
| 11-004 | (нет в каталоге) | PCB Support Handle | |
| 11-005 | (нет в каталоге) | RIB Plate Assembly | |
| 11-006 | (нет в каталоге) | Network relay board | |
| 11-007 | (нет в каталоге) | RIB Plate Assembly | |
| 11-008 | (нет в каталоге) | Printer Panel Relay Board | |
| 11-009 | (нет в каталоге) | Board Bracket | |
| 11-010 | (нет в каталоге) | RIP Chassis | |
| 11-011 | (нет в каталоге) | RIP Cover | |
| 11-012 | (нет в каталоге) | Hsync Board | |
| 11-013 | (нет в каталоге) | Access Panel | |
| 11-015 | APRMEG4019JH (нет в каталоге) | KP-610 | (Flash DIMM) |
| 11-016 | APRMEG4019KH (нет в каталоге) | KP-610 | (Flash DIMM) |
| 11-017 | (нет в каталоге) | EMI Plate | |
| 11-018 | (нет в каталоге) | Screw 3 x | |
| 11-019 | (нет в каталоге) | Screw 3 x | |
| 11-020 | (нет в каталоге) | Screw 3 x | |
| 11-021 | (нет в каталоге) | Screw 3 x | |
| 11-022 | (нет в каталоге) | PCB Stud | |
| 11-023 | (нет в каталоге) | Screw 3 x | |
| 11-024 | (нет в каталоге) | Screw 3 x | |
| 11-025 | (нет в каталоге) | Screw 3 x | |
| 11-026 | (нет в каталоге) | Flat Cable Cover | |
| 11-027 | (нет в каталоге) | Access Cover Assembly | |
| 11-028 | (нет в каталоге) | Main Control Board Assembly | |
| 11-029 | (нет в каталоге) | Busy Board Assembly |
11. Unité de contrôle du toner
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 12-001 | (нет в каталоге) | Toner Sensor Bracket | |
| 12-002 | NSA580CE26 (нет в каталоге) | Toner Sensor Board | |
| 12-003 | (нет в каталоге) | Drive Unit Case | |
| 12-004 | NSP0012510 (нет в каталоге) | Clutch Drive Gear | |
| 12-005 | (нет в каталоге) | Bushing | |
| 12-006 | NSP0012511 (нет в каталоге) | Clutch Assembly - Black | |
| 12-007 | NSP0012512 (нет в каталоге) | Clutch Assembly - Cyan | |
| 12-008 | NSP0012513 (нет в каталоге) | Clutch Assembly - Magenta | |
| 12-009 | NSP0012514 (нет в каталоге) | Clutch Assembly - Yellow | |
| 12-010 | (нет в каталоге) | Pin | |
| 12-011 | (нет в каталоге) | Bias Plate | |
| 12-013 | NSP0012528 (нет в каталоге) | Drive Gear | |
| 12-014 | (нет в каталоге) | Washer | |
| 12-015 | NSP0012540 (нет в каталоге) | Gear A | |
| 12-016 | NSP0012563 (нет в каталоге) | Gear B | |
| 12-017 | NSP0012542 (нет в каталоге) | Gear C | |
| 12-018 | (нет в каталоге) | Screw 3 x | |
| 12-019 | (нет в каталоге) | Drive Unit Bracket | |
| 12-020 | (нет в каталоге) | Clutch Bracket | |
| 12-021 | NSP0012515 (нет в каталоге) | Toner Cartridge Drive Motor | |
| 12-022 | (нет в каталоге) | Bias Plate | |
| 12-023 | (нет в каталоге) | Screw 3 x | |
| 12-024 | (нет в каталоге) | Screw 3 x | |
| 12-025 | (нет в каталоге) | Screw 3 x | |
| 12-026 | (нет в каталоге) | Screw 3 x | |
| 12-027 | (нет в каталоге) | Screw 3 x | |
| 12-028 | (нет в каталоге) | E-ring | |
| 12-029 | (нет в каталоге) | E-ring |
Раздел 12
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 13-001 | NSA580CE20 (нет в каталоге) | High Voltage Terminal Unit | |
| 13-002 | (нет в каталоге) | Drawer holder | |
| 13-003 | (нет в каталоге) | Gear | |
| 13-004 | (нет в каталоге) | Gear | |
| 13-005 | NSP0012543 (нет в каталоге) | Fuser Unit Coupling Connector | |
| 13-006 | (нет в каталоге) | Gear | |
| 13-007 | (нет в каталоге) | Cleaning clutch/Shaft Assembly | |
| 13-008 | (нет в каталоге) | FTR Bias Terminal Unit | |
| 13-009 | NSA580CE15 (нет в каталоге) | Home Sensor board | |
| 13-010 | (нет в каталоге) | Terminal Cover | |
| 13-011 | (нет в каталоге) | Terminal | |
| 13-012 | (нет в каталоге) | Terminal | |
| 13-013 | (нет в каталоге) | Terminal | |
| 13-014 | (нет в каталоге) | Terminal Cover | |
| 13-015 | (нет в каталоге) | Switch Cover | |
| 13-016 | NSP0012529 (нет в каталоге) | Switch | |
| 13-017 | (нет в каталоге) | Screw 3 x | |
| 13-018 | (нет в каталоге) | Screw 3 x | |
| 13-019 | (нет в каталоге) | Screw 3 x | |
| 13-020 | (нет в каталоге) | Screw 3 x | |
| 13-021 | (нет в каталоге) | Screw 3 x | |
| 13-022 | (нет в каталоге) | Screw 3 x | |
| 13-023 | (нет в каталоге) | Bushing | |
| 13-024 | NSP0012544 (нет в каталоге) | Imaging unit Coupling Connector | |
| 13-025 | (нет в каталоге) | E-ring | |
| 13-026 | (нет в каталоге) | Home Sensor Case |
13. Base mécanique
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 14-001 | (нет в каталоге) | Ozone Filter Holder | |
| 14-002 | NSA580CE28 (нет в каталоге) | Pre-exposure Eraser Board | |
| 14-003 | (нет в каталоге) | Eraser Board Cover | |
| 14-004 | (нет в каталоге) | Process Unit Guide Rail | |
| 14-005 | (нет в каталоге) | Lock Lever | |
| 14-006 | (нет в каталоге) | Lock Lever Spring | |
| 14-007 | (нет в каталоге) | Lock Lever Support | |
| 14-008 | (нет в каталоге) | Pre-Transfer Board Cover | |
| 14-009 | NSA580CE16 (нет в каталоге) | Pre-Transfer Board | |
| 14-010 | (нет в каталоге) | Frame | |
| 14-011 | (нет в каталоге) | Frame | |
| 14-012 | (нет в каталоге) | Fuser Guide Frame | |
| 14-013 | (нет в каталоге) | Knob | |
| 14-014 | (нет в каталоге) | Stopper Lever | |
| 14-015 | (нет в каталоге) | Stopper Lever Shaft | |
| 14-016 | (нет в каталоге) | Spring | |
| 14-017 | (нет в каталоге) | Screw 3 x | |
| 14-018 | (нет в каталоге) | Screw 4 x | |
| 14-019 | (нет в каталоге) | Screw 3 x | |
| 14-020 | (нет в каталоге) | E-ring | |
| 14-021 | (нет в каталоге) | Rail Support | |
| 14-022 | (нет в каталоге) | Side Rail Plate | |
| 14-023 | NSP0012531 (нет в каталоге) | Power Switch | |
| 14-024 | (нет в каталоге) | Power Switch Cable |
14. Base mécanique
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 15-001 | NSP0012516 (нет в каталоге) | Toner Cartridge Guide Rail | |
| 15-002 | (нет в каталоге) | Spring | |
| 15-003 | (нет в каталоге) | Spring | |
| 15-004 | NSA580CE11 (нет в каталоге) | Toner Cartridge Guide Rail Ass’y | |
| 15-005 | (нет в каталоге) | Gear | |
| 15-006 | (нет в каталоге) | Washer | |
| 15-007 | (нет в каталоге) | Corner Bracket | |
| 15-008 | (нет в каталоге) | Gear | |
| 15-009 | (нет в каталоге) | Gear | |
| 15-010 | (нет в каталоге) | Gear | |
| 15-011 | (нет в каталоге) | Gear | |
| 15-012 | (нет в каталоге) | Gear | |
| 15-013 | (нет в каталоге) | Gear | |
| 15-014 | (нет в каталоге) | Washer | |
| 15-015 | (нет в каталоге) | Spacer | |
| 15-016 | (нет в каталоге) | Gear Bracket | |
| 15-017 | (нет в каталоге) | Cassette Guide | |
| 15-018 | (нет в каталоге) | Cassette Lock Spring | |
| 15-019 | (нет в каталоге) | Cassette Guide | |
| 15-020 | (нет в каталоге) | Cassette Detection Sensor Board Case | |
| 15-021 | NSA580CE22 (нет в каталоге) | Cassette Detection Sensor Board | |
| 15-022 | (нет в каталоге) | Cassette Detection Sensor Board Case | |
| 15-023 | (нет в каталоге) | Resistor | |
| 15-024 | (нет в каталоге) | Plate | |
| 15-025 | (нет в каталоге) | Rubber Foot | |
| 15-026 | (нет в каталоге) | Plate | |
| 15-027 | NSA580CE23 (нет в каталоге) | Toner cartridge Sensor Board | |
| 15-028 | NSP0012545 (нет в каталоге) | Interlock Switch Arm A | |
| 15-029 | NSP0012546 (нет в каталоге) | Interlock Switch Arm B | |
| 15-030 | NSP0012547 (нет в каталоге) | Interlock Switch | |
| 15-031 | (нет в каталоге) | Screw 3 x | |
| 15-032 | (нет в каталоге) | Screw 3 x | |
| 15-033 | (нет в каталоге) | Screw 3 x | |
| 15-034 | (нет в каталоге) | Screw 3 x | |
| 15-035 | (нет в каталоге) | Screw 3 x | |
| 15-036 | (нет в каталоге) | E-ring | |
| 15-037 | (нет в каталоге) | Screw | |
| 15-038 | (нет в каталоге) | Screw | |
| 15-039 | (нет в каталоге) | Screw x | |
| 15-040 | (нет в каталоге) | Screw | |
| 15-041 | (нет в каталоге) | Option Second Feeder Coupling Connector | |
| 15-042 | (нет в каталоге) | Paper Feed Coupling Connector | |
| 15-043 | (нет в каталоге) | Screw x10 | |
| 15-044 | (нет в каталоге) | Spring | |
| 15-045 | (нет в каталоге) | Bias Plate |
15. Bac papier
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 16-001 | (нет в каталоге) | Base Plate Assembly | |
| 16-002 | NSP0012532 (нет в каталоге) | Paper Guide - Right | |
| 16-003 | NSP0012533 (нет в каталоге) | Paper Guide - Left | |
| 16-004 | (нет в каталоге) | Paper Cassette Base | |
| 16-005 | NSP0012569 (нет в каталоге) | Paper End Plate | |
| 16-006 | NSP0012534 (нет в каталоге) | Side Pressure Spring | |
| 16-007 | (нет в каталоге) | Friction Spring | |
| 16-008 | (нет в каталоге) | Cassette Switch Spring | |
| 16-009 | (нет в каталоге) | Base Plate Holder Arm | |
| 16-010 | (нет в каталоге) | Holder Arm Spring | |
| 16-011 | (нет в каталоге) | Screw 3 x | |
| 16-012 | (нет в каталоге) | Screw 3 x | |
| 16-013 | (нет в каталоге) | Screw 3 x |
16. Unité de fusion
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 17-000 | FK-80 (нет в каталоге) | Fuser Kit | |
| 17-001 | NSP0012582 (нет в каталоге) | Heat Lamp | |
| 17-002 | NSP0012535 (нет в каталоге) | Thermal Fuse | |
| 17-003 | NSP0012536 (нет в каталоге) | Thermostat |
комментарии
