Kyocera F-4330 — каталог запчастей со схемами

Содержание

1. EXTERIOR COVERS 3BD
2. FRAMES 3BD
3. BIN SECTION 3BD
4. PAPER CONVEYING SECTION I 3BD
5. PAPER CONVEYING SECTION II 3BD
6. MIDDLE TRAY I 3BD

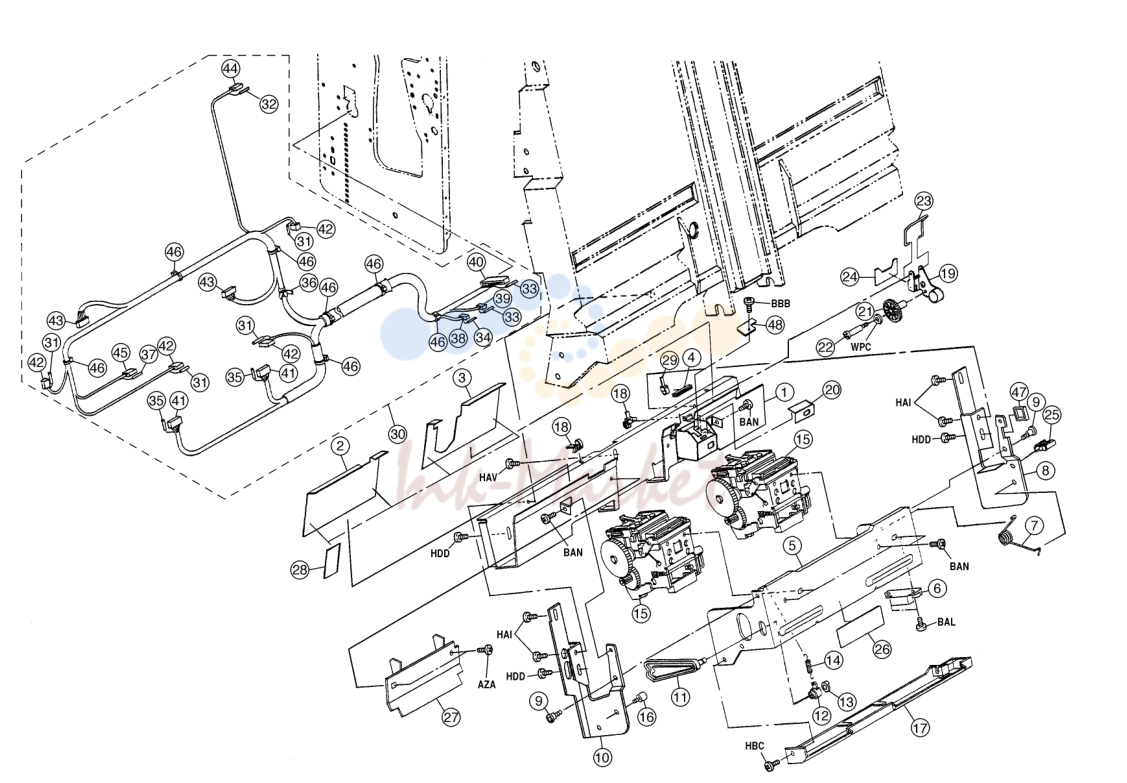

7. MIDDLE TRAY II 3BD

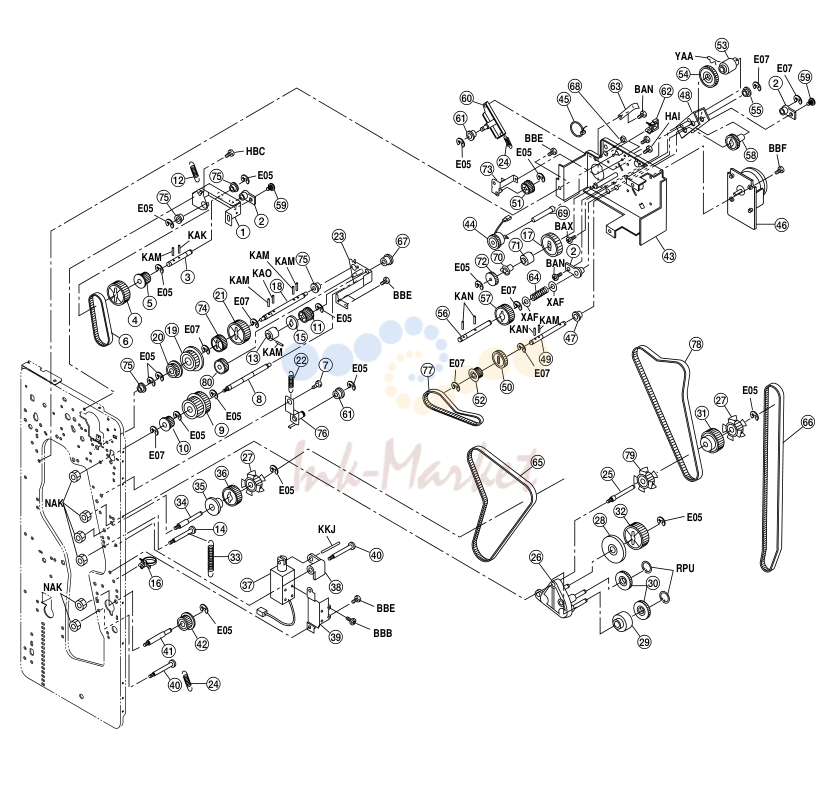

8. DRIVING SECTION I 3BD

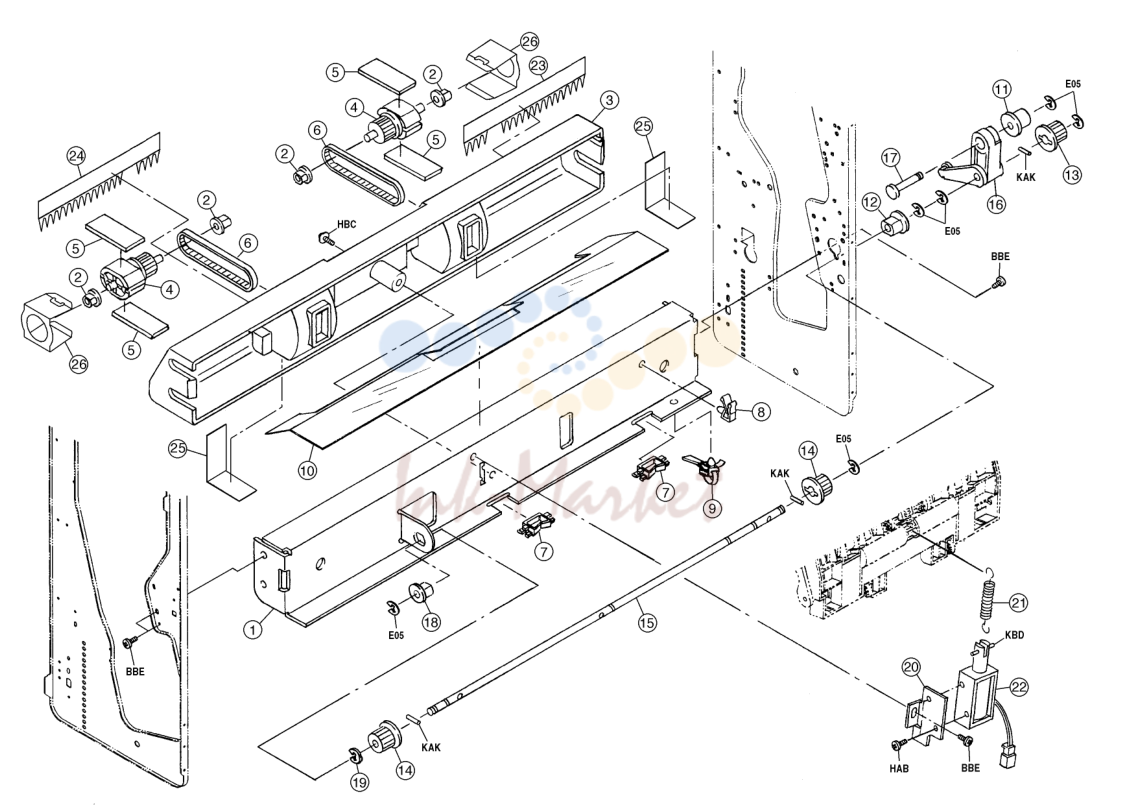

9. DRIVING SECTION II 3BD

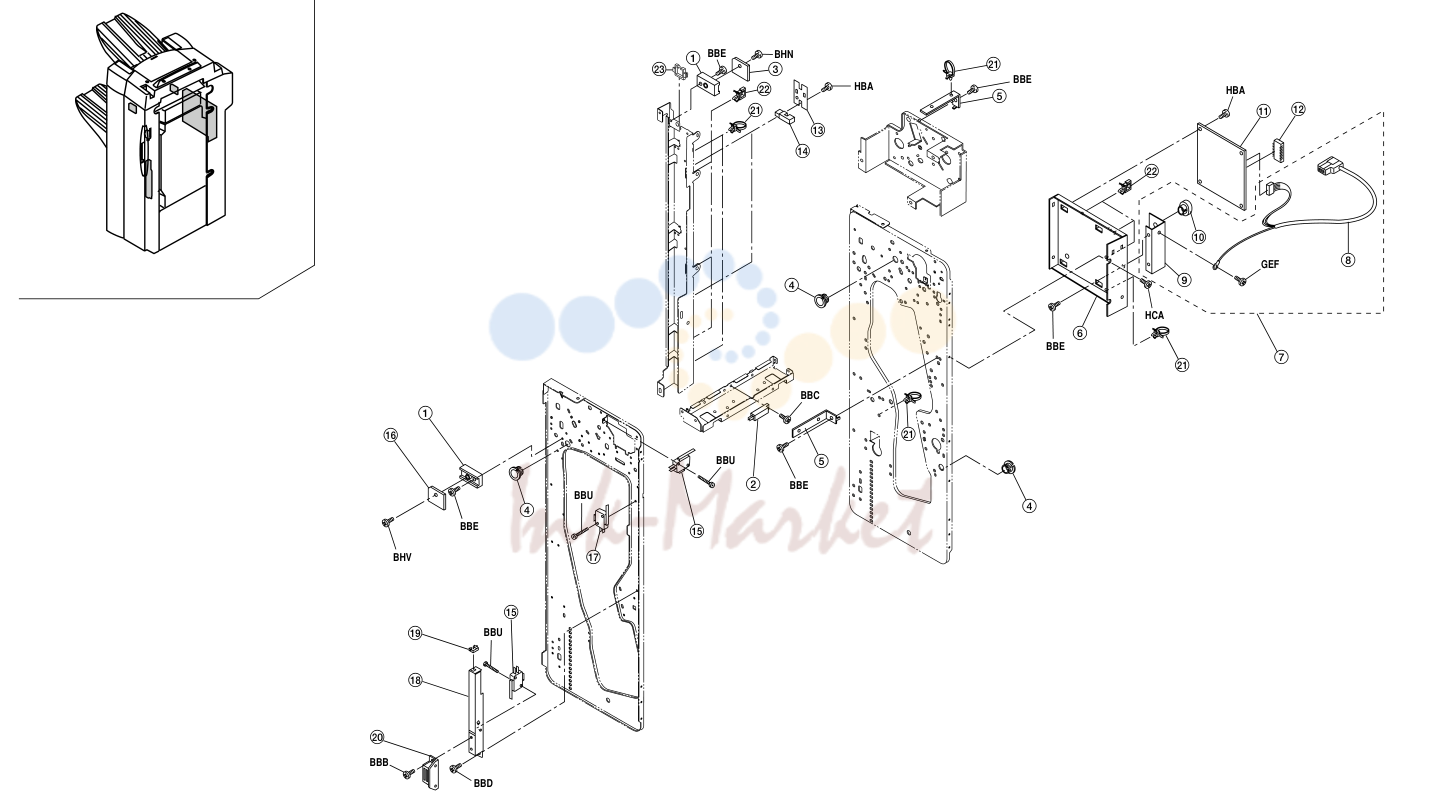

10. ELECTRICAL COMPONENTS I 3BD

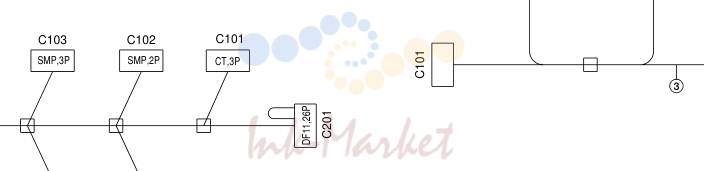

11. ELECTRICAL COMPONENTS II 3BD

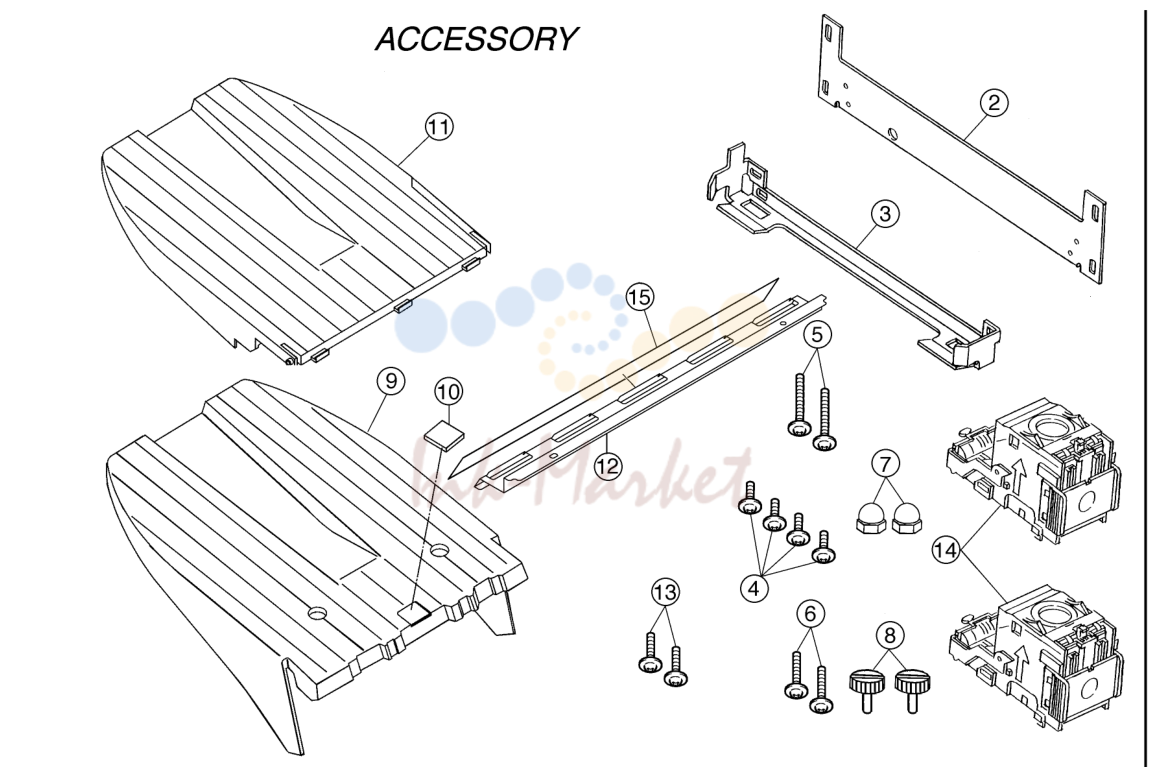

12. ACCESSORIES & OPTION 3BD

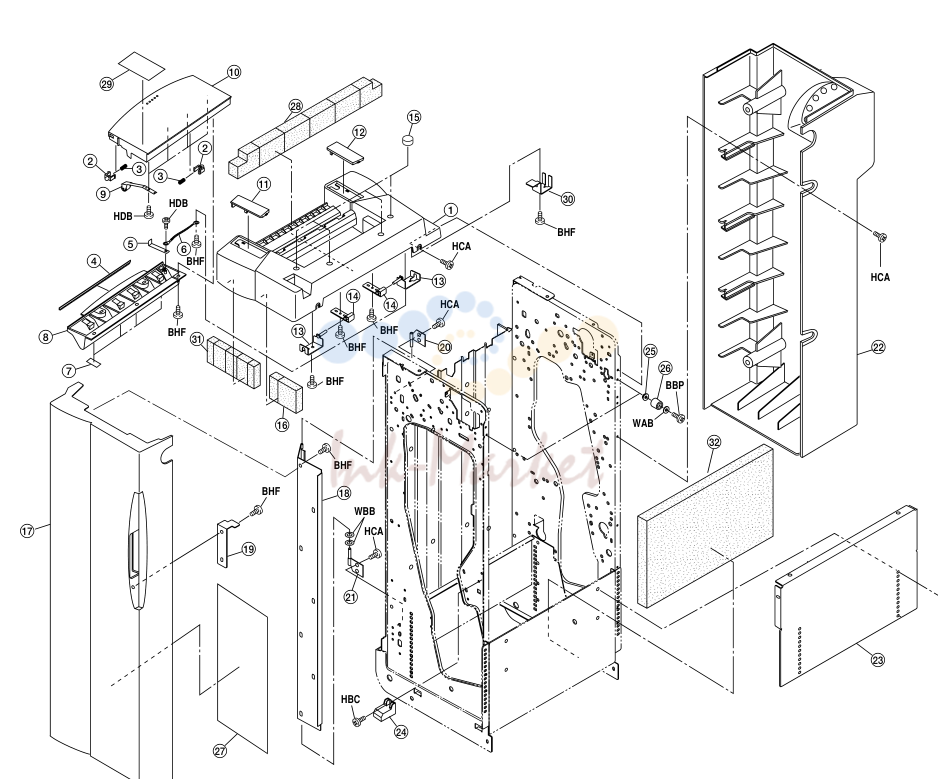

1. EXTERIOR COVERS 3BD

№	Артикул	Описание
2		(cid:0)(cid:0)(cid:0)(cid:0)(cid:0)(cid:0)(cid:0)
9		HDB 1 ‚
5		6 HCA
4		BHF
8		BHFŒ # BHF
7		(cid:0)(cid:0)(cid:0) fl
2	33906880 запросить цену →	STOPPER,BYPASS TABLE
3	65926530 запросить цену →	SPRING,SAFETY SWITCH
5	3AK16270 запросить цену →	PLATE SPRING,EJECT GROUND
6	63527200 запросить цену →	GROUND WIRE,STATIC ELIMINATOR
7	3AK16261 запросить цену →	SHEET,EJECT
8	3AK16220 запросить цену →	GUIDE,EJECT
13	3AK04130 запросить цену →	FULCRUM PLATE,TOP COVER
14	3AK04140 запросить цену →	HINGE,TOP COVER
16	3BD04040 запросить цену →	TOP VIBRATION INSULATOR C,COVER
17	3AK04520 запросить цену →	FRONT COVER(KM)
18	3AK04100 запросить цену →	FRONT HINGE,COVER
19	3AK04150 запросить цену →	FRONT BASE,MAGNET
20	3AK04110 запросить цену →	UPPER FULCRUM PLATE,FRONT COVER
21	3AK04120 запросить цену →	UNDER FULCRUM PLATE,FRONT COVER
24	3AK04160 запросить цену →	GUIDE,FRONT COVER
25	76508160 запросить цену →	COLLAR ORIGINAL CONVEYING SECTION FRAME
26	75402210 запросить цену →	CUSHION STAY
28	3BD04030 запросить цену →	TOP VIBRATION INSULATOR B,COVER
30	3AK04180 запросить цену →	TOP GROUND PLATE,COVER
31	3BD04020 запросить цену →	TOP VIBRATION INSULATOR A,COVER
32	3BD04010 запросить цену →	RIGHT VIBRATION INSULATOR,BASE

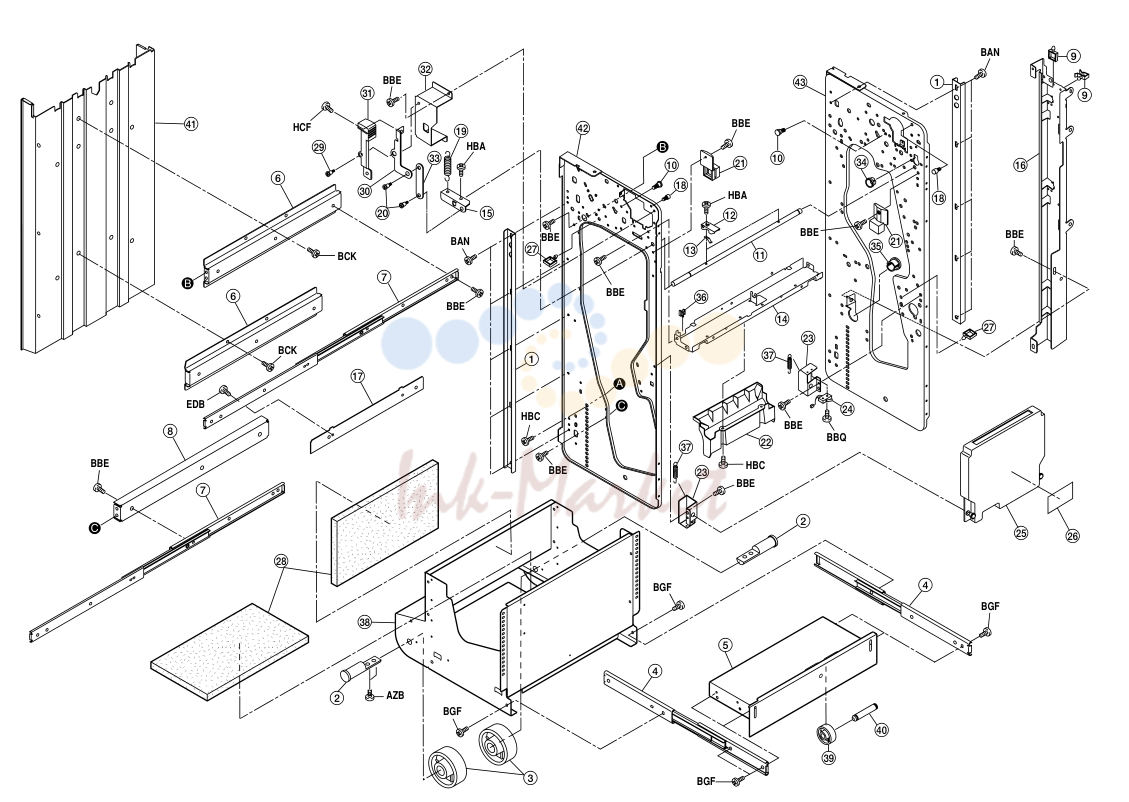

2. FRAMES 3BD

№	Артикул	Описание
6		BBE Á
8		BBE
7		BBE
3		BGF
1	3AK20010 запросить цену →	RAIL,MAIN TRAY 2 2 2 41 3AK02030 PARTITION,FINISHER
2	3AK02220 запросить цену →	SHAFT,BASE PULLEY 2 2 2 42 3BD02010 FRONT FRAME
3	3AK02080 запросить цену →	PULLEY,FINISHER 2 2 2 43 3BD02020 REAR FRAME
4	3AK02200 запросить цену →	SLIDER,FINISHER
5	3BD02040 запросить цену →	MOUNT,SLIDER
6	3AK02060 запросить цену →	STAY,PARTITION
7	3AK07350 запросить цену →	SLIDER,MIDDLE
8	3AK02070 запросить цену →	STAY,MIDDLE TRAY
9	M2109260 запросить цену →	WIRE SADDLE,YMC-05-H-0(KITAGAWA)
10	29820420 запросить цену →	PIN,BEARING
11	3AK02150 запросить цену →	SHAFT,HOOK RELEASE
12	3AK02160 запросить цену →	HOOK,FINISHER RELEASE
13	3AK02210 запросить цену →	PLATE SPRING,HOOK RELEASE
14	3BD02031 запросить цену →	STAY,FEED IN
15	3AK02170 запросить цену →	WORK PLATE,HOOK RELEASE
16	3AK02100 запросить цену →	REINFORCEMENT,REAR COVER
17	3AK07300 запросить цену →	RETAINER,MIDDLE TRAY
18	48128807 запросить цену →	PIN,FRAME
19	29407191 запросить цену →	TENSION SPRING,PF
20	48128609 запросить цену →	PIN,UPPER FRONT COVER
21	3AK02140 запросить цену →	GUIDE,FINISHER RELEASE
22	3AK12320 запросить цену →	GUIDE,DISPOSAL TANK
23	3AK12340 запросить цену →	MOUNT,DISPOSAL TANK
27	M2109230 запросить цену →	WIRE SADDLE,LWS-3S(KITAGAWA)
28	3AK02230 запросить цену →	SPONGE,BASE
29	48127502 запросить цену →	PIN,SEPARATION PULLEY
30	36802270 запросить цену →	REINFORCEMENT,RELEASE LEVER
31	36804130 запросить цену →	LEVER,RELEASE
32	3AK02130 запросить цену →	MOUNT,RELEASE LEVER
33	3AK02180 запросить цену →	JUNCTION PLATE,RELEASE LEVER
34	M1203220 запросить цену →	OPEN BUSHING,OCB-625
35	M1203510 запросить цену →	OPEN BUSHING,OCB-1000
36	M2104200 запросить цену →	EDGING EDS-1
37	75914020 запросить цену →	RELEASE SPRING MAIN DEVELOPING UNIT
38	3AK02040 запросить цену →	BASE,FINISHER
39	3AK02240 запросить цену →	PULLEY,SORTER
40	3AK02250 запросить цену →	SHAFT,CONVEYING SUPPORT PLATE

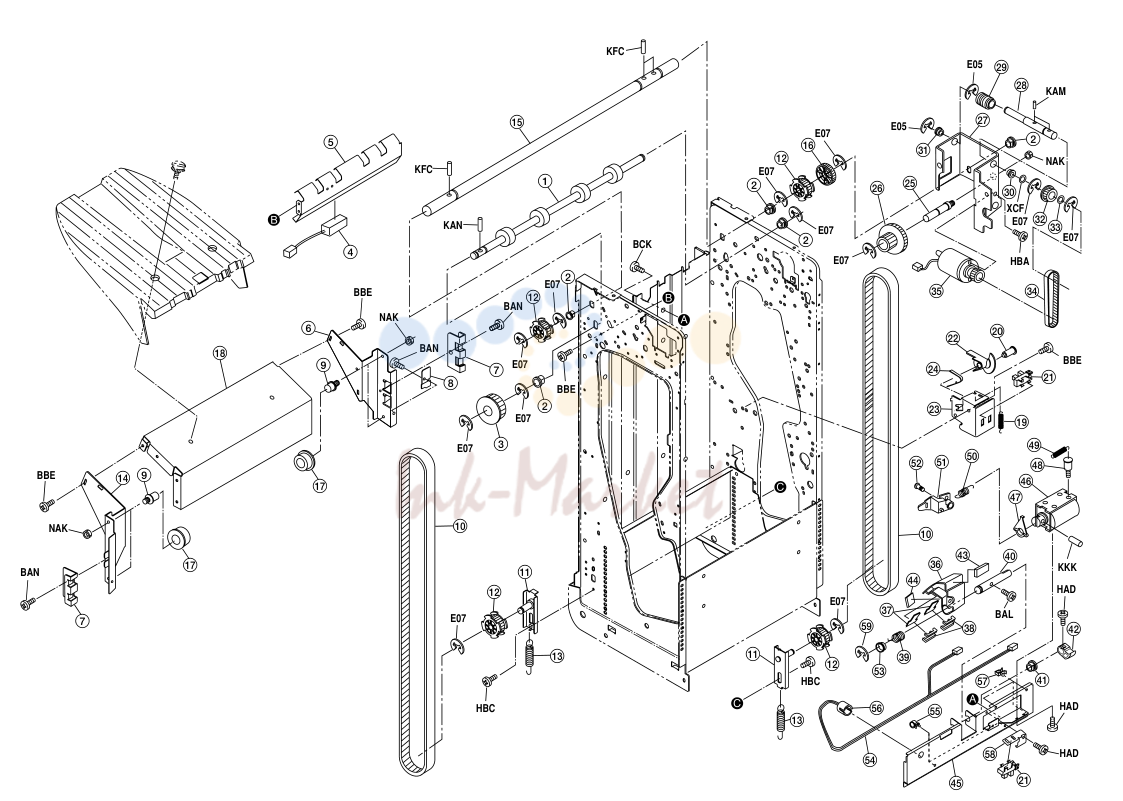

3. BIN SECTION 3BD

№	Артикул	Описание
2	49021100 запросить цену →	BUSHING 5 5 5 42 3AK06070 LEVER B,HOLDER MAIN EJECT
3	3BD22050 запросить цену →	PULLEY 27,SORT EJECT 1 1 1 43 63213320 CUSHION,ORIGINAL COLLECTION
5	3AK06030 запросить цену →	LOWER GUIDE,MAIN EJECT 1 1 1 45 3AK02090 STAY,MAIN EJECT
6	3AK20030 запросить цену →	REAR FRAME,MAIN TRAY 1 1 1 ' 46 68727090 SOLENOID,REFEED
7	3AK20050 запросить цену →	HOLDER,TIMING BELT 2 2 2 47 3AK06150 STOPPER,SOLENOID
8	3AK20140 запросить цену →	DETECTION PLATE,MAIN TRAY 1 1 1 48 73912281 PIN,ORIGINAL HOLDER
9	3AK20180 запросить цену →	PIN,MAIN TRAY 4 4 4 49 33420250 SPRING,FIXING CLAW
10	3AK20210 запросить цену →	BELT,TRAY LIFT 2 2 2 50 3AK06090 SPRING,HOLDER MAIN EJECT PULL
11	3AK20060 запросить цену →	TENSION PLATE,MAIN TRAY 2 2 2 51 3AK06060 LEVER A,HOLDER MAIN EJECT
12	3AK20230 запросить цену →	PULLEY 20S5M 4 4 4 52 48127502 PIN,SEPARATION PULLEY
13	19020050 запросить цену →	SPRING,PRESSURE 2 2 2 53 76514080 BUSHING 6 DRIVE
14	3AK20020 запросить цену →	FRONT FRAME,MAIN TRAY 1 1 1 54 3BD27540 JUNCTION WIRING,TRAILING EDGE HOLDER SOLENOID
15	3AK20070 запросить цену →	SHAFT,MAIN TRAY DRIVE 1 1 1 55 M2107120 BINDING BAND SG-130
16	3AK20090 запросить цену →	GEAR 51 1 1 1 56 M1203240 OPEN BUSHING,OCB-500
17	3AK20200 запросить цену →	PULLEY,MAIN TRAY 4 4 4 57 M2109260 WIRE SADDLE,YMC-05-H-0(KITAGAWA)
18	3AK20040 запросить цену →	SUPPORT PLATE,MAIN TRAY 1 1 1 58 3BD06010 MOUNT,MAIN EJECT PI
19	3AK20250 запросить цену →	SPRING,MAIN TRAY SENSOR MIDDLE 1 1 1 59 34806140 STOPPER
20	29802230 запросить цену →	PIN,CONNECTOR
22	3AK20150 запросить цену →	DETECTION PLATE,MAIN TRAY SENSOR MIDDLE
23	3AK20160 запросить цену →	MOUNT,MAIN TRAY SENSOR MIDDLE
24	3AK20170 запросить цену →	FILM,MAIN TRAY SENSOR
25	3AK20120 запросить цену →	SHAFT 18/50
26	3AK20080 ✓ в наличии	GEAR 18/50
27	3AK20100 запросить цену →	MOUNT,MAIN TRAY DRIVE
28	3AK20110 запросить цену →	SHAFT,WORM
29	3AK20130 запросить цену →	GEAR,WORM MAIN TRAY
30	49028101 запросить цену →	BUSH
31	74808080 запросить цену →	BEARING,686ZZNR
32	63416200 запросить цену →	PULLEY 34,CONVEYING
33	78918290 запросить цену →	FLANGE PULLEY
34	3AK20220 запросить цену →	BELT,TRAY DRIVE
35	3AK27010 запросить цену →	MOTOR,MAIN TRAY
36	3AK06050 запросить цену →	HOLDER,MAIN EJECT
38	63213300 запросить цену →	RETAINER,EJECT ORIGINAL HOLDER
39	3AK06100 запросить цену →	SPRING,HOLDER MAIN EJECT RESET
40	3AK06080 запросить цену →	SHAFT,HOLDER MAIN EJECT

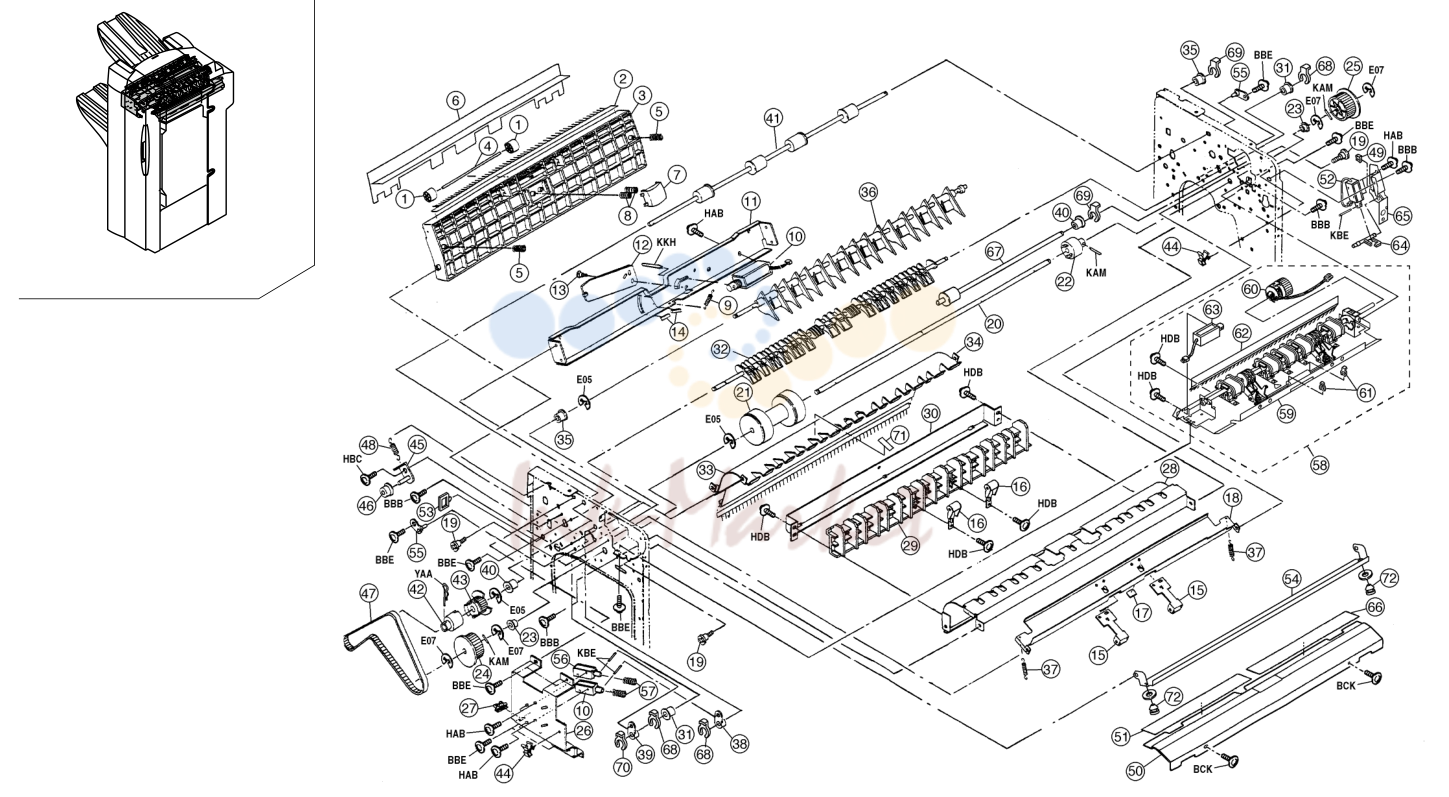

4. PAPER CONVEYING SECTION I 3BD

№	Артикул	Описание
1	62221110 запросить цену →	PULLEY,FEEDBACK 2 2 2 40 73210450 BUSH,
3	3AK06020 запросить цену →	UPPER GUIDE,MAIN EJECT 1 1 1 ' 42 33906070 TORQUE LIMITER,PAPER FEED
4	3AK06040 запросить цену →	SHAFT,MAIN EJECT PULLEY 1 1 1 43 3AK08230 PULLEY 20,COUPLING
5	3AK06120 запросить цену →	SPRING,MAIN EJECT 2 2 2 44 M2109260 WIRE SADDLE,YMC-05-H-0(KITAGAWA)
6	3BD06020 запросить цену →	GUIDE,MAIN EJECT(METRIC) 1 1 45 3AK22160 TENSION PLATE,LEADING REGISTRATION
6	3AK06143 запросить цену →	FILM,MAIN EJECT(INCH) 1 46 48928800 PULLEY,TIMING BELT
7	3AK06180 запросить цену →	HOLDER,MAIN EJECT PRESSURE 1 1 1 ' 47 3BD22180 BELT,EJECT DRIVE
8	3AK06190 запросить цену →	SPRING,MAIN EJECT PRESSURE 2 2 2 48 48529303 SPRING,TENSION
9	33420250 запросить цену →	SPRING,FIXING CLAW 1 1 1 49 M2104260 EDGING,EDS-0607U(KITAGAWA)
11	3AK06160 запросить цену →	MOUNT,MAIN EJECT PRESSURE 1 1 1 51 3BD16050 LEFT SHEET A,FEED IN
12	3AK06172 запросить цену →	TURN PLATE,MAIN EJECT PRESSURE 1 1 1 ' 52 18327200 SOLENOID,PARTITION DRIVE
13	48127502 запросить цену →	PIN,SEPARATION PULLEY 1 1 1 53 M2109230 WIRE SADDLE,LWS-3S(KITAGAWA)
14	63213320 запросить цену →	CUSHION,ORIGINAL COLLECTION 2 2 2 54 3BD16010 UPPER GUIDE,FEED IN
17	78710370 запросить цену →	CUSHION UPPER LOOP 1 1 1 57 73226040 SPRING,REVERSE SOLENOID
18	3AK16070 запросить цену →	UPPER GUIDE,CONVEYING 1 1 1 ' 58 3BD00051 PUNCH ASS’Y(METRIC)
19	29820420 запросить цену →	PIN,BEARING 3 3 3 ' 58 3BD00061 PUNCH ASS’Y(INCH)
20	3BD22020 запросить цену →	SHAFT,CONVEYING PULLEY 1 1 1 59 •3BD12010 UNIT,PUNCH(METRIC)
23	67322230 запросить цену →	BUSHING 8 2 2 2 61 •65016080 STOP RING E3
24	3AK22040 запросить цену →	PULLEY 40,FEED IN 1 1 1 62 •66220160 STATIC ELIMINATOR,PRESSURE ROLLER
25	3BD22040 запросить цену →	PULLEY 31,CONVEYING ROLLER 1 1 1 ' 63 •66827020 SOLENOID,FEED
26	3AK16150 запросить цену →	MOUNT,CONVEYING SOLENOID 1 1 1 64 3BD16021 LEVER,FEED IN
27	M2104350 запросить цену →	EDGING,EDS-0607M(KITAGAWA) 1 1 1 65 3BD16030 MOUNT,SOLENOID
28	3AK16080 запросить цену →	LOWER GUIDE,CONVEYING 1 1 1 66 3BD16060 LEFT SHEET B,FEED IN
29	3AK16100 запросить цену →	GUIDE,CONVEYING 1 1 1 ' 67 3BD16071 ROLLER,FEED IN
30	3AK16250 запросить цену →	REINFORCEMENT,CONVEYING GUIDE 1 1 1 68 34806140 STOPPER
31	72914140 запросить цену →	REAR BUSHING,TONER RECYCLE 2 2 2 69 34806150 STOPPER
32	3AK16120 запросить цену →	LOWER CLAW,CONVEYING 1 1 1 70 65016080 STOP RING E3
34	3AK16090 запросить цену →	LEFT GUIDE,CONVEYING 1 1 1 72 73202040 RUBBER,SPACER
35	29806560 запросить цену →	BUSHING
36	3AK16110 запросить цену →	UPPER SEPARATION CLAW,CONVEYING
37	71907120 запросить цену →	SPRING,DUPLEX STOPPER
38	3AK16130 запросить цену →	UPPER LEVER,CONVEYING
39	3AK16140 запросить цену →	LOWER LEVER,CONVEYING

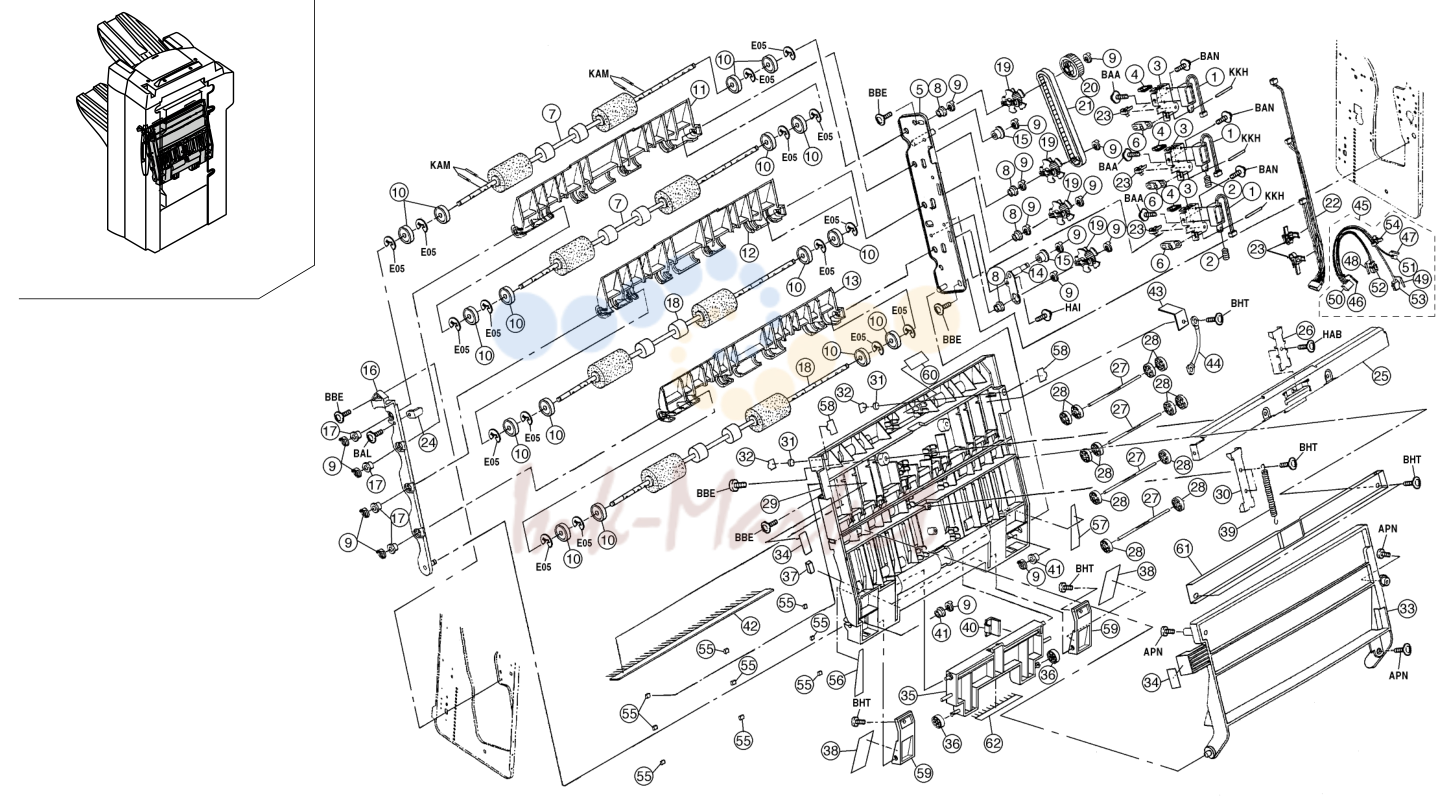

5. PAPER CONVEYING SECTION II 3BD

№	Артикул	Описание
2	73226040 запросить цену →	SPRING,REVERSE SOLENOID 2 2 2 33 3AK08182 GUIDE,FEED SHIFT SUB
3	3AK08201 запросить цену →	MOUNT,FEED SHIFT SOLENOID 3 3 3 ' 34 3AK05050 LABEL,FEED SHIFT GUIDE
4	M2104200 запросить цену →	EDGING EDS-1 3 3 3 35 3AK08240 TURN PLATE,STACK AUXILIARY
5	3AK08021 запросить цену →	REAR FRAME,FEED SHIFT(METRIC) 1 1 36 62221110 PULLEY,FEEDBACK
5	3AK08090 запросить цену →	REAR FRAME,FEED SHIFT(INCH) 1 37 61715570 SPONGE,SOLENOID
6	3BD08060 запросить цену →	LEVER,FEED SHIFT SOLENOID 3 3 3 38 3AK08590 FILM,GUIDE PAPER EDGE
8	29806810 запросить цену →	BUSHING,6 REGISTRATION 4 4 4 40 3AK08430 SPACER,TURN
9	34806150 запросить цену →	STOPPER 5 15 16 16 41 76514080 BUSHING 6 DRIVE
11	3AK08034 запросить цену →	GUIDE A3,FEED SHIFT 1 1 43 3AK08450 PLATE SPRING,GROUND WIRE FEED SHIFT
11	3AK08294 запросить цену →	GUIDE 17,FEED SHIFT 1 44 63568070 GROUND WIRE,FEED ROLLER
12	3AK08044 запросить цену →	GUIDE B4,FEED SHIFT 1 1 45 3AK27560 JUNCTION WIRING,PAPER REGISTRATION SOLENOID
12	3AK08104 запросить цену →	GUIDE 14,FEED SHIFT 1 46 •J0452900 PIN,DF3-EP2428PC(HIROSE)
13	3AK08053 запросить цену →	GUIDE A4R,FEED SHIFT 1 1 47 •J0450900 SOCKET,DF3-2428SC(HIROSE)
13	3AK08113 запросить цену →	GUIDE 11,FEED SHIFT 1 48 •J0242900 PIN SM,BYP-001T-0.6
14	3AK08210 запросить цену →	TENSION PLATE,FEED SHIFT 1 1 1 49 •J0250900 SOCKET,BHF-001T-0.8SS
15	48928800 запросить цену →	PULLEY,TIMING BELT 1 2 2 50 •J0453070 PRUG,DF3-7EP-2C(HIROSE)
16	3AK08012 запросить цену →	FRONT FRAME,FEED SHIFT(METRIC) 1 1 51 •J0450020 PLUG,DF3-2S-2C(HIROSE)
16	3AK08081 запросить цену →	FRONT FRAME,FEED SHIFT(INCH) 1 52 •J0243030 RECEPTACLE SM 3P,SMR-03V-B
17	29806560 запросить цену →	BUSHING 6 4 4 4 53 •J0241020 PLUG SM 2P,SMP-02V-BC
19	3AK08230 запросить цену →	PULLEY 20,COUPLING 4 4 4 55 3AK08480 CUSHION,FEED SHIFT GUIDE
20	3BD22250 запросить цену →	GEAR 17,FEED SHIFT ROLLER 1 1 1 56 3AK08490 FRONT FILM,PAPER EDGE GUIDE
21	3AK08320 запросить цену →	UPPER BELT,FEED SHIFT(METRIC) 1 1 57 3AK08500 REAR FILM,PAPER EDGE GUIDE
21	3AK08330 запросить цену →	UPPER BELT,FEED SHIFT(INCH) 1 58 3AK08570 LID,MAGNET
22	3AK27540 запросить цену →	JUNCTION WIRING,PADDLE SOLENOID 1 1 1 59 3AK08580 GUIDE,PAPER EDGE
23	M2107120 запросить цену →	BINDING BAND SG-130 5 5 5 60 3AK08560 FILM,PLATE SPRING GUIDE FILM
24	3AK08390 запросить цену →	BASE,MAGNET FEED SHIFT 1 1 1 61 3BD08070 LOWER REINFORCEMENT,FEED SHIFT GUIDE
25	3AK08170 запросить цену →	REINFORCEMENT,FEED SHIFT GUIDE 1 1 1 62 18312330 STATIC ELIMINATOR B,EJECT
26	3AK08380 запросить цену →	PLATE SPRING,FEED SHIFT PULLEY(METRIC B)
26	3AK08160 запросить цену →	PLATE SPRING,FEED SHIFT PULLEY
27	3AK08150 запросить цену →	UPPER SHAFT,FEED SHIFT
29	3AK08064 запросить цену →	UPPER GUIDE,FEED SHIFT(METRIC)
29	3AK08124 запросить цену →	UPPER GUIDE,FEED SHIFT(INCH)
30	3AK08070 запросить цену →	PLATE SPRING,FEED SHIFT PULLEY(METRIC)
30	3AK08130 запросить цену →	PLATE SPRING,FEED SHIFT PULLEY(INCH)
31	3AK08371 запросить цену →	MAGNET,FEED SHIFT

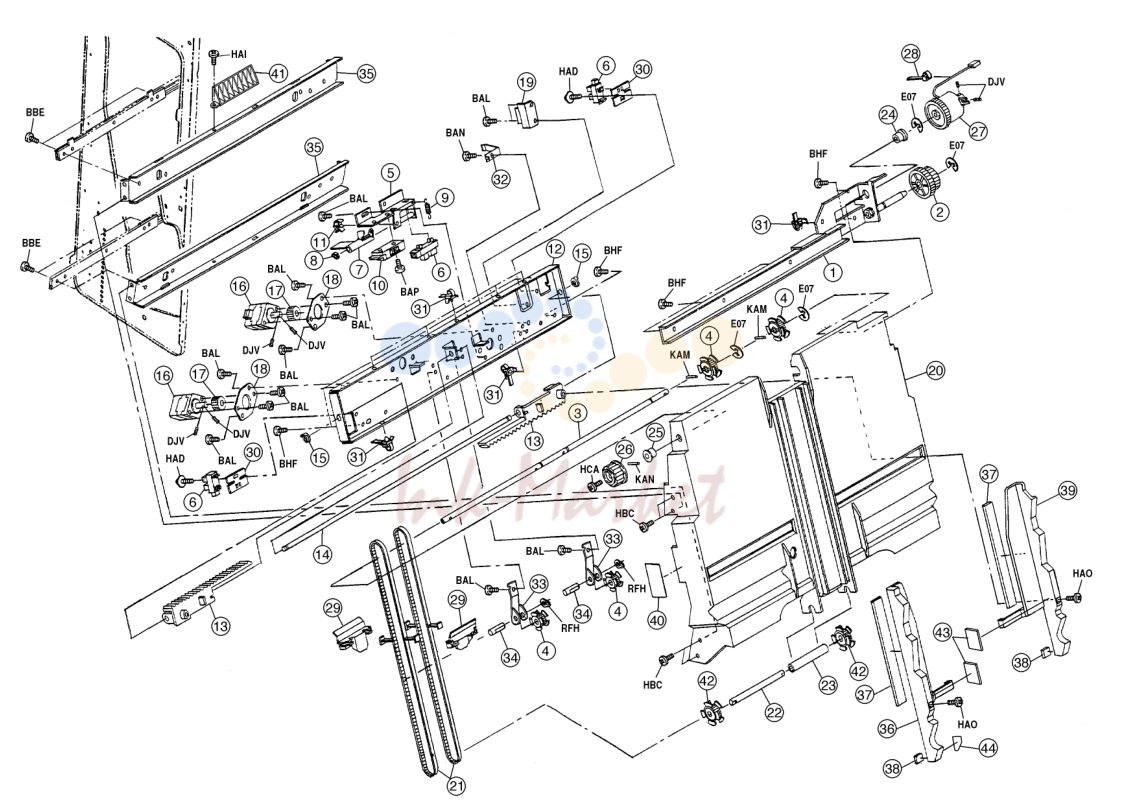

6. MIDDLE TRAY I 3BD

№	Артикул	Описание
1	3BD07010 запросить цену →	MOUNT,MIDDLE DRIVE 1 1 1 41 3BD07040 GUIDE,MOVING PLATE
2	3BD07030 запросить цену →	GEAR 24/33,IDLE 1 1 1 42 3BD07080 PULLEY 22,MIDDLE TRAY IDLE
3	3BD07020 запросить цену →	SHAFT,MIDDLE DRIVE 1 1 1 43 60907170 CUSHION,CASSETTE R
4	3AK07230 запросить цену →	PULLEY 20S3M 4 4 4 44 3AW07030 FRONT TAPE,CURSOR
5	3AK07240 запросить цену →	MOUNT,MIDDLE BELT SW
7	3AK07250 запросить цену →	LEVER,MIDDLE BELT SW
8	65016080 запросить цену →	STOP RING E3
9	63822350 запросить цену →	SPRING,JOINT
11	M2109260 запросить цену →	WIRE SADDLE,YMC-05-H-0(KITAGAWA)
12	3AK07060 запросить цену →	MOUNT,CURSOR
13	3AK07050 запросить цену →	RACK,MIDDLE
14	3AK07070 запросить цену →	SHAFT,MIDDLE GUIDE
15	63511220 запросить цену →	STOP RING,4
17	3AK07080 ✓ в наличии	GEAR,CURSOR MOTOR
18	3AK07310 запросить цену →	RETAINER,CURSOR MOTOR
19	60804120 запросить цену →	MAGNET CATCH
20	3AK07010 запросить цену →	TRAY,MIDDLE
22	3AK07200 запросить цену →	SHAFT,MIDDLE IDLE
23	3AK07330 запросить цену →	COLLAR,PULLEY RETAINING
24	67322230 запросить цену →	BUSHING
25	49028112 запросить цену →	BUSHING 8,LOWER REG.ROLLER
26	33406500 запросить цену →	HANDLE,REGISTRATION
28	M2607010 запросить цену →	BINDING BAND,PLT1M
29	3AK07160 запросить цену →	MOVING PLATE,MIDDLE CONVEYING
30	3AK07090 запросить цену →	MOUNT,MIDDLE PI
31	M2107120 запросить цену →	BINDING BAND SG-130
32	18313150 запросить цену →	GROUND PLATE,PARTITION
33	3BD07060 запросить цену →	TENSION PLATE,MIDDLE CONVEYING
34	3AK07220 запросить цену →	SHAFT,MIDDLE TENSION
35	3AK07021 запросить цену →	MOUNT,MIDDLE SLIDER
36	3AK07031 запросить цену →	FRONT CURSOR,MIDDLE
37	3AK07360 запросить цену →	CUSHION,CURSOR
38	78710370 запросить цену →	CUSHION UPPER LOOP
39	3AK07041 запросить цену →	REAR CURSOR,MIDDLE
40	3AK05090 запросить цену →	LABEL B,MIDDLE TRAY

7. MIDDLE TRAY II 3BD

№	Артикул	Описание
1	3AK07170 запросить цену →	BASE,MIDDLE TRAY 1 1 1 41 •J0311130 RECEPTACLE,5480-13(MOLEX)
2	3AK07280 запросить цену →	FRONT FILM,PAPER EDGE HOLDER 1 1 1 42 •J0150030 RECEPTACLE,175778-3(AMP)
3	3AK07290 запросить цену →	REAR FILM,PAPER EDGE HOLDER 1 1 1 43 •J0200060 PLUG,PHR-6(JST)
4	M2104100 запросить цену →	EDGING CE-012 1 1 1 44 •J0241020 PLUG SM 2P,SMP-02V-BC
5	3AK07100 запросить цену →	MOUNT,STAPLER 1 1 1 45 •J0080030 RECEPTACLE EI 3P,171822-3
6	60804120 запросить цену →	MAGNET CATCH 1 1 1 46 •M2607010 BINDING BAND,PLT1M
7	3AK07320 запросить цену →	SPRING,STAPLER ROTATING 1 1 1 47 M2104260 EDGING,EDS-0607U(KITAGAWA)
8	3AK07120 запросить цену →	REAR RETAINER,STAPLER 1 1 1 ' 48 3AK01030 MIDDLE SENSOR ASS’Y
9	29820110 запросить цену →	FRONT PIN,FULCRUM
10	3AK07110 запросить цену →	FRONT RETAINER,STAPLER
11	3AK07140 запросить цену →	FRONT SUPPORT PLATE,STAPLER
12	3AK07340 запросить цену →	GUIDE,SUPPORT PLATE STAPLER
13	63511220 запросить цену →	STOP RING,4
14	65710370 запросить цену →	SPRING,ORIGINAL DETECTION HOLDER
16	48128807 запросить цену →	PIN,FRAME
17	3AK07130 запросить цену →	GUIDE,STAPLER WIRE
18	M2107120 запросить цену →	BINDING BAND SG-130
19	3AK07260 запросить цену →	MOUNT,PULSE DISC
20	3BD07090 запросить цену →	FILM,MIDDLE SENSOR DUST SHIELD
21	29707331 запросить цену →	DUPLEX PULSE PLATE
22	29802230 запросить цену →	PIN,CONNECTOR
23	3AK07270 запросить цену →	SHAFT,MOUNT PULSE DISC
24	3AK07370 запросить цену →	FILM,JAM DETECTION
25	M2109230 запросить цену →	WIRE SADDLE,LWS-3S(KITAGAWA)
26	3AK05040 запросить цену →	LABEL,MIDDLE TRAY
27	3AK07380 запросить цену →	REINFORCEMENT,MIDDLE TRAY
28	3AK07390 запросить цену →	FILM B,PAPER EDGE HOLDER
29	M2607010 запросить цену →	BINDING BAND,PLT1M
30	3AK27510 запросить цену →	WIRE,MIDDLE TRAY
31		•J0150900 CONTACTOR,175161-1(AMP)
32		•J0250900 SOCKET,BHF-001T-0.8SS
33		•J5080900 SOCKET,BPHD-002T-P0.5(JST)
34		•J0421900 CONTACTOR,DF1B-2428SC(HIROSE)
35		•J0311900 SOCKET,5479PBTL
36		•M2107120 BINDING BAND SG-130
37		•J0080900 SOCKET,170205-1(AMP)
38		•J0421080 SOCKET 8P,DF1B-8DS-2.5RC
39		•J5080120 RECEPTACLE,PHDR-12VS(JST)
40		•J5080320 RECEPTACLE,PHDR-32VS(JST)

8. DRIVING SECTION I 3BD

№	Артикул	Описание
1	3BD22261 запросить цену →	SUPPORT PLATE,IDLE PUNCH 1 1 1 41 3AK22260 PIN,IDLE LEADING FEED
2	74718091 запросить цену →	BUSHING CLEANING UNIT 3 3 3 42 61715510 PULLEY,SHUTTER
3	3AK22130 запросить цену →	SHAFT 14/29,IDLE 1 1 1 43 3BD22190 SUPPORT PLATE,DRIVE
4	3AK22030 запросить цену →	GEAR 29,IDLE 1 1 1 ' 44 36993200 PARTS,CLUTCH PAPER FEED,SP
5	3AK22020 запросить цену →	PULLEY 14,IDLE 1 1 1 45 M0207000 BINDING BAND,KB-100-1
7	72918050 запросить цену →	PIN,BLADE ARM 1 1 1 47 71807040 BUSHING 8,PF
8	3BD22080 запросить цену →	SHAFT,MAIN DRIVE 1 1 1 48 3AK22190 SUPPORT PLATE,IDLE JOINT
9	3BD22030 запросить цену →	PULLEY 37/48,DRIVE 1 1 1 49 3BD22120 SHAFT 40/21,IDLE
10	72622141 запросить цену →	TENSION PULLEY 20 1 1 1 50 3BD22220 GEAR 31,FEED SHIFT DRIVE
11	69914030 запросить цену →	GEAR,MAGNET ROLLER 1 1 1 51 3BD22240 GEAR 20/22,PADDLE IDLE
12	63511091 запросить цену →	SPRING,ADF HOOK 1 1 1 52 68322210 PULLEY,21 IDLE
14	29802230 запросить цену →	PIN,CONNECTOR 1 1 1 54 3AK22140 GEAR 40,MIDDLE DRIVE
15	3AX22030 запросить цену →	JOINT,TORQUE LIMITER 1 1 1 55 67322230 BUSHING
16	M2107120 запросить цену →	BINDING BAND SG-130 1 1 1 56 3AK22100 SHAFT,IDLE JOINT
17	3BD22230 запросить цену →	GEAR 42,PADDLE INPUT 1 1 1 57 29721040 GEAR,24 SB
18	3BD22090 запросить цену →	SHAFT 45/28/40/30,IDLE 1 1 1 58 3AK22060 GEAR 33,THRUST
19	3AK22040 запросить цену →	PULLEY 40,FEED IN 1 1 1 59 60116080 PIN RAIL DEV.
20	34922280 запросить цену →	PULLEY 30 1 1 1 60 3BD22200 TENSION PLATE C,DRIVE
21	3AK22070 запросить цену →	GEAR 45,MOTOR IDLE 1 1 1 61 48928800 PULLEY,TIMING BELT
22	29407191 запросить цену →	TENSION SPRING,PF 1 1 1 62 M2109230 WIRE SADDLE,LWS-3S(KITAGAWA)
23	3BD22010 запросить цену →	RETAINER,MAIN DRIVE 1 1 1 63 3AK22370 PLATE SPRING,DRIVE GROUND
24	48529303 запросить цену →	SPRING,TENSION 2 2 2 64 73818100 SPRING, BLADE THRUST
25	3AK22200 запросить цену →	PIN,DRIVE SHIFT 1 1 1 ' 65 3AK08340 LOWER BELT,FEED SHIFT(METRIC)
26	3AK22320 запросить цену →	TURN PLATE,DRIVE SHIFT 1 1 1 ' 65 3AK08350 LOWER BELT,FEED SHIFT(INCH)
27	3AK08230 запросить цену →	PULLEY 20,COUPLING 2 2 2 ' 66 3AK22220 BELT,LEADING FEED DRIVE
28	3AK22390 запросить цену →	COLLAR 27,DRIVE SHIFT 1 1 1 67 29806560 BUSHING
29	3AK22410 запросить цену →	COLLAR 13,DRIVE SHIFT 1 1 1 68 M1203240 OPEN BUSHING,OCB-500
30	18314040 запросить цену →	GEAR 13,PARTITION JOINT 2 2 2 69 3BD22130 PIN,PADDLE CLUTCH(M4)
31	3AK22280 запросить цену →	GEAR 27,DRIVE SHIFT 1 1 1 70 3BD22150 JOINT,TORQUE LIMITER
32	36714130 запросить цену →	GEAR 27,DEVELOPING 1 1 1 ' 71 3BD22160 TORQUE LIMITER,DRIVE
33	35912480 запросить цену →	SPRING,SCANNER WIRE 1 1 1 72 34922570 GEAR 23,DEVELOPING
34	3AK22300 запросить цену →	PIN,IDLE FEED SHIFT 1 1 1 73 3BD22210 MOUNT,PADDLE IDLE
35	3AK22290 запросить цену →	COLLAR 22,DRIVE SHIFT 1 1 1 74 19522130 GEAR
36	3AK08220 запросить цену →	GEAR 22,FEED SHIFT 1 1 1 75 74808080 BEARING,686ZZNR
38	3AK22330 запросить цену →	LEVER,DRIVE SHIFT 1 1 1 ' 77 3BD22170 BELT,MIDDLE DRIVE
39	3AK22340 запросить цену →	MOUNT,SOLENOID SHIFT 1 1 1 ' 78 3BD22100 BELT,FEED SHIFT DRIVE
40	71821221 запросить цену →	PIN,LOOP GUIDE 2 2 2 79 3BD22060 PULLEY 22,COUPLING
80	2AL06110 ✓ в наличии	GEAR

9. DRIVING SECTION II 3BD

№	Артикул	Описание
1	3AK08260 запросить цену →	STAY,LEADING FEED
2	49028102 запросить цену →	BUSH
3	3AK08271 запросить цену →	HOLDER,LEADING FEED ROLLER
4	3AK08300 запросить цену →	ROLLER,LEADING FEED
5	3AK08310 запросить цену →	SHEET,LEADING FEED ROLLER
6	3AK08360 запросить цену →	BELT,LEADING FEED
7	M2104200 запросить цену →	EDGING EDS-1
8	M2109260 запросить цену →	WIRE SADDLE,YMC-05-H-0(KITAGAWA)
9	M2107120 запросить цену →	BINDING BAND SG-130
10	3AK08440 запросить цену →	FILM,STATIC ELIMINATOR HOLDER
11	48928800 запросить цену →	PULLEY,TIMING BELT
12	29806810 запросить цену →	BUSHING,6 REGISTRATION
13	61715510 запросить цену →	PULLEY,SHUTTER
14	76514050 запросить цену →	PULLEY 20 DRIVE
15	3AK08280 запросить цену →	SHAFT,LEADING FEED DRIVE
16	3AK22310 запросить цену →	TENSION PLATE,LEADING FEED
17	3AK22350 запросить цену →	PIN,TENSION PLATE LEADING FEED(M)
18	29806560 запросить цену →	BUSHING
19	34806150 запросить цену →	STOPPER
20	3AK08251 запросить цену →	MOUNT,SOLENOID TURN
21	3BD08010 запросить цену →	SPRING,TURN
23	3AK08460 запросить цену →	RIGHT SHEET,STATIC ELIMINATOR
24	3AK08470 запросить цену →	LEFT SHEET,STATIC ELIMINATOR
25	3AK08510 запросить цену →	FILM,LEADING FEED
26	3AK08610 запросить цену →	HOLDER,SHEET

10. ELECTRICAL COMPONENTS I 3BD

№	Артикул	Описание
1	3AK20190 запросить цену →	MOUNT BASE,TRAY DETECTION SENSOR
4	M1203240 запросить цену →	OPEN BUSHING,OCB-500
5	3AK26030 запросить цену →	MOUNT,WIRE
6	3AK26010 запросить цену →	MOUNT,MAIN PCB
7	3AK01020 запросить цену →	INTERFACE WIRE ASS’Y
8		•3AK27520 WIRE,INTERFACE
9		•3AK26020 MOUNT,SIGNAL WIRE
10		•M1203550 STRAIN RELEAF BUSHING,SR-7W-2
13	3AK07090 запросить цену →	MOUNT,MIDDLE PI
18	3AK02191 запросить цену →	FRONT MOUNT,SAFETY SWITCH
19	M2104200 запросить цену →	EDGING EDS-1
20	60804120 запросить цену →	MAGNET CATCH
21	M2107120 запросить цену →	BINDING BAND SG-130
22	M2109230 запросить цену →	WIRE SADDLE,LWS-3S(KITAGAWA)
23	M2104350 запросить цену →	EDGING,EDS-0607M(KITAGAWA)

11. ELECTRICAL COMPONENTS II 3BD

№	Артикул	Описание
1	3BD27500 запросить цену →	WIRE,MAIN
2	3BD27510 запросить цену →	FRONT WIRE
3	3BD27520 запросить цену →	REAR WIRE

12. ACCESSORIES & OPTION 3BD

№	Артикул	Описание
2	3AK02110 запросить цену →	MOUNT,RETAINER FINISHER
3	3AK02120 запросить цену →	RETAINER,FINISHER
4	B4104060 запросить цену →	TRIPLE SCREW M4X6(CHROMIUM)
5	B4104140 запросить цену →	TRIPLE SCREW M4X14(CHROMIUM)
6	B4304100 запросить цену →	TRIPLE SCREW M4X10 (BLACK)
7	C1054070 запросить цену →	DOMED CAP NUT M4(CLASS 2)
8	33920500 запросить цену →	RETAINING PIN,FIXING GUIDE
9	3AK04550 запросить цену →	TRAY,MAIN(KM)
10	3AK20240 запросить цену →	VIBRATION INSULATOR,MAIN TRAY
11	3AK04560 запросить цену →	TRAY,SUB(KM)
12	3BD16080 запросить цену →	GUIDE,FEED IN AUXILIARY
13	B1094080 запросить цену →	CROSS-RECESSED HEAD TAPPING P REW M4X08
15	3BD16090 запросить цену →	FILM,FEED IN AUXILIARY
5		Howe Street, Newton, Auckland 1,
121		Genting Lane, 3rd. Level,
1		Rue Pelloutier, Phone: 1-4602221
552-566		Castle Peak Road,
225		Sand Road, P.O. Box
