Содержание
- 1. ASSEMBLY LOCATION DIAGRAM (1/3)
- 2. EXTERNAL COVERS, PANELS, ETC. (1/2)
- 3. FINISHER MAIN BODY (1/2)
- 4. CABLE MAIN BODY ASSEMBLY
- 5. FEEDER ASSEMBLY (1/2)

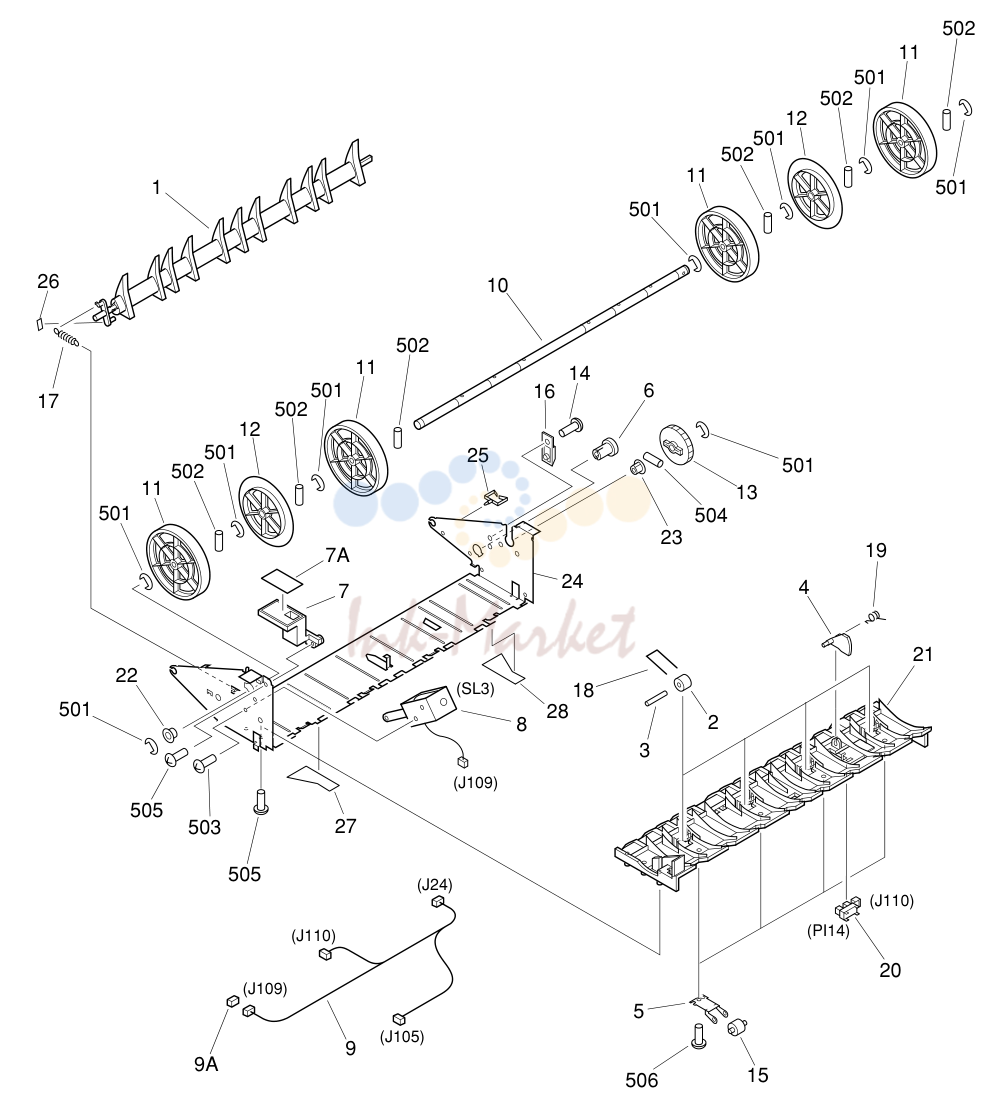

- 6. CENTER FEEDER ASSEMBLY

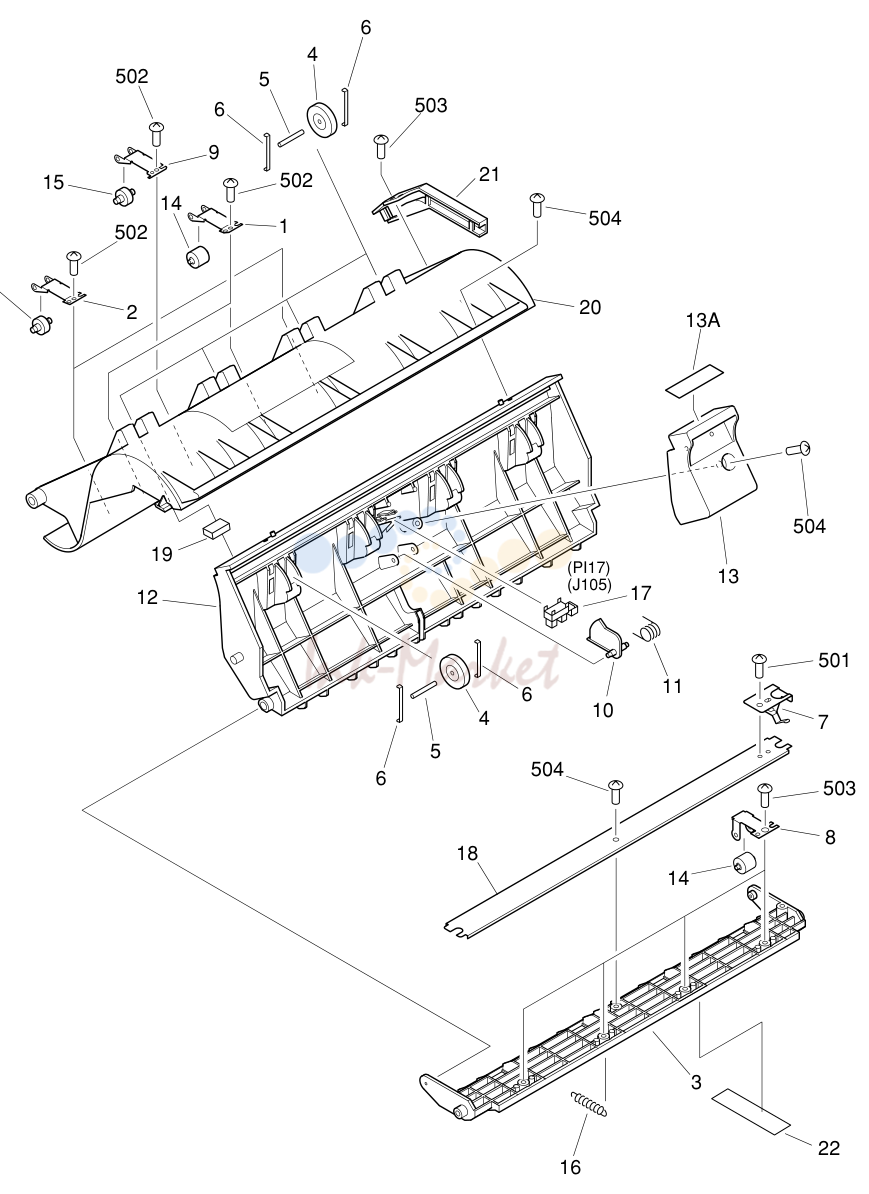

- 7. BUFFER UPPER GUIDE ASSEMBLY

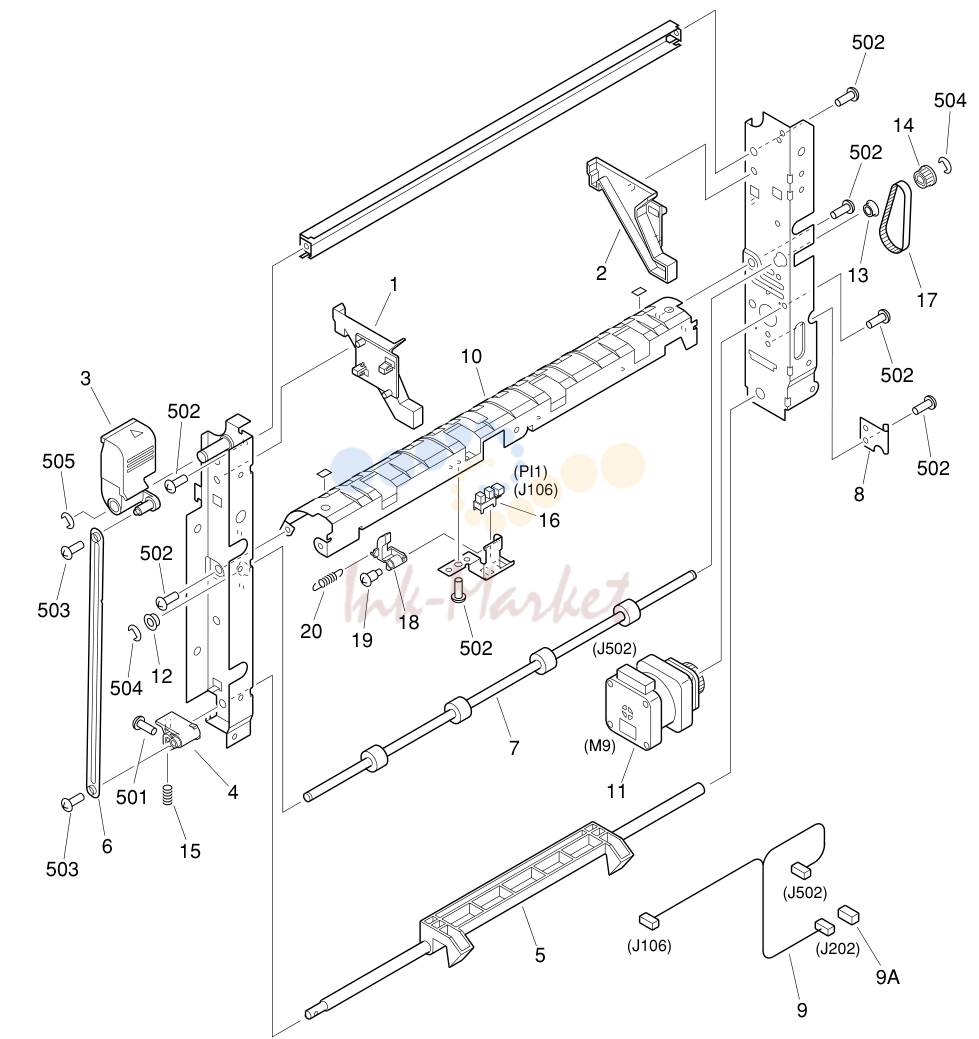

- 8. INLET FEEDER ASSEMBLY

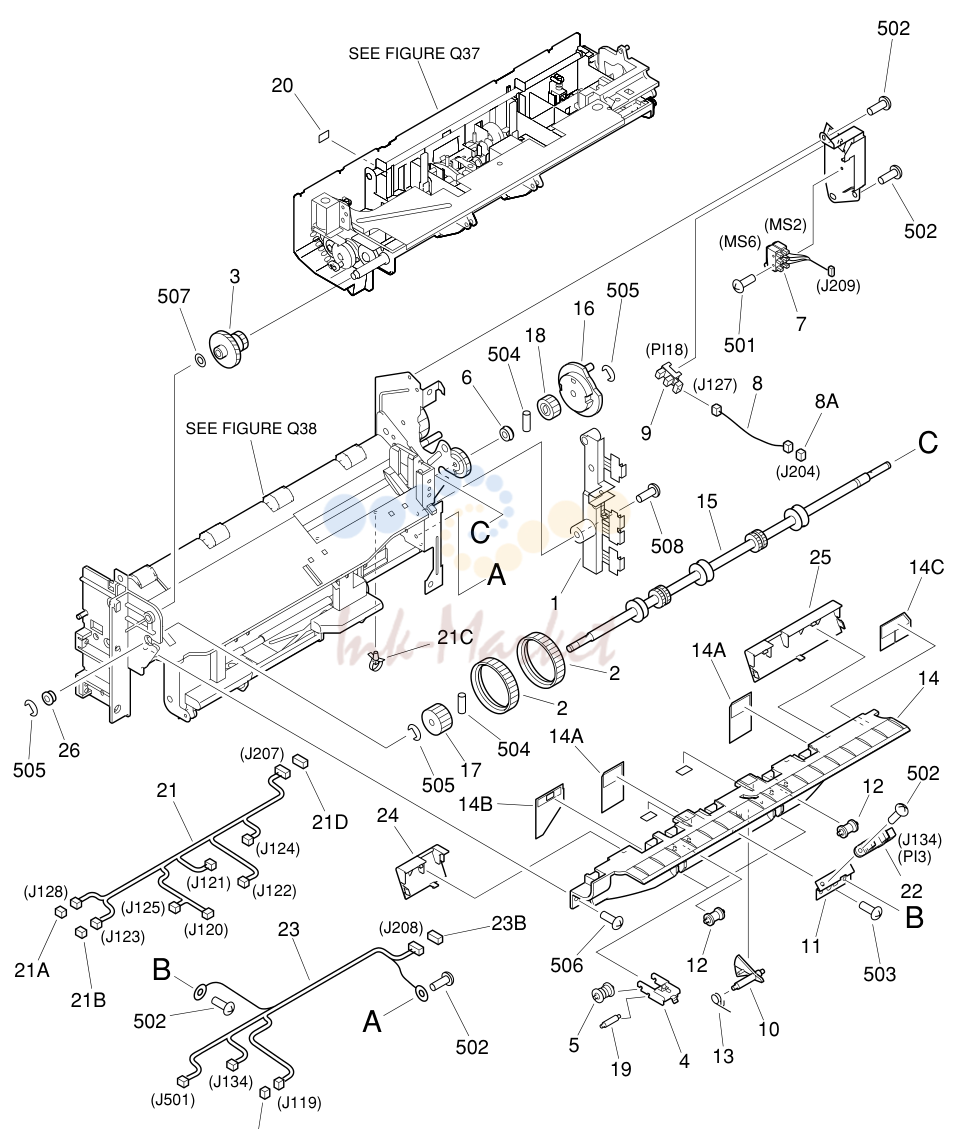

- 9. SWING ASSEMBLY

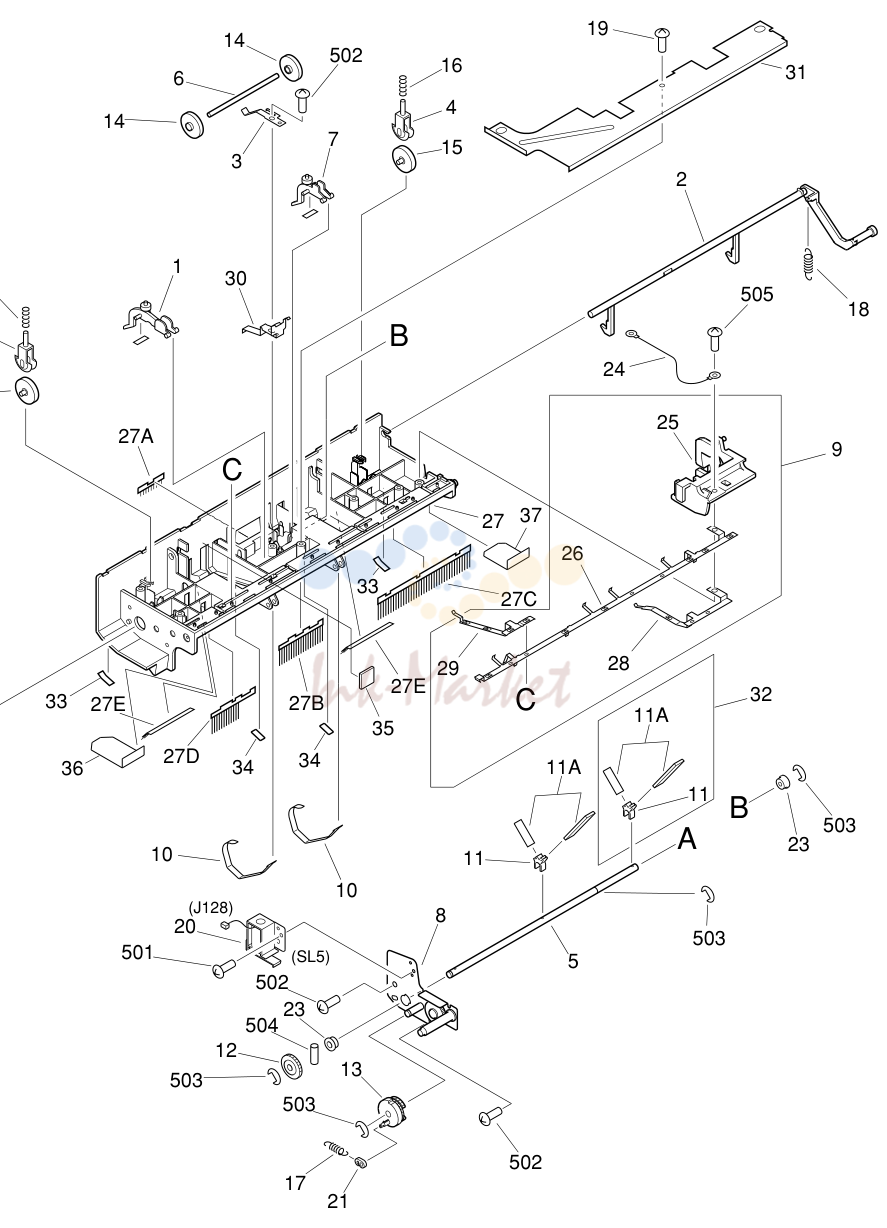

- 10. SWING GUIDE ASSEMBLY

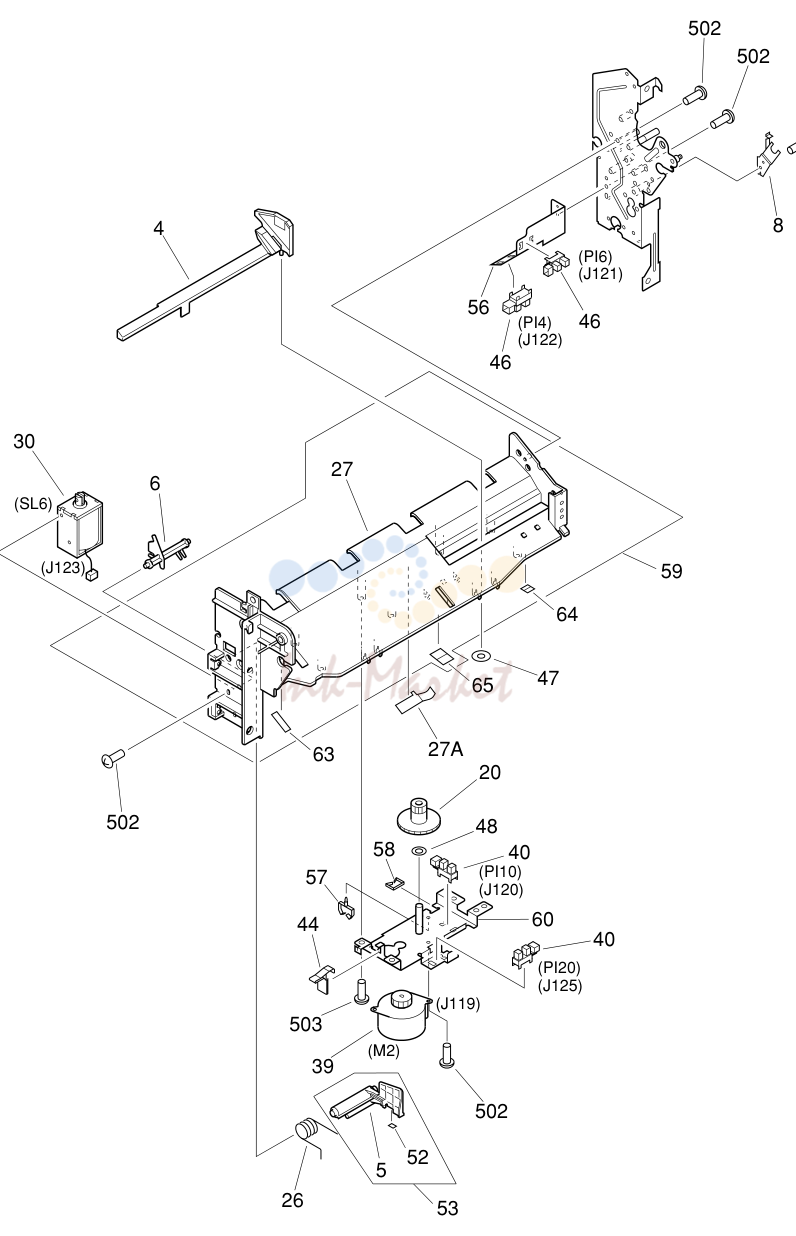

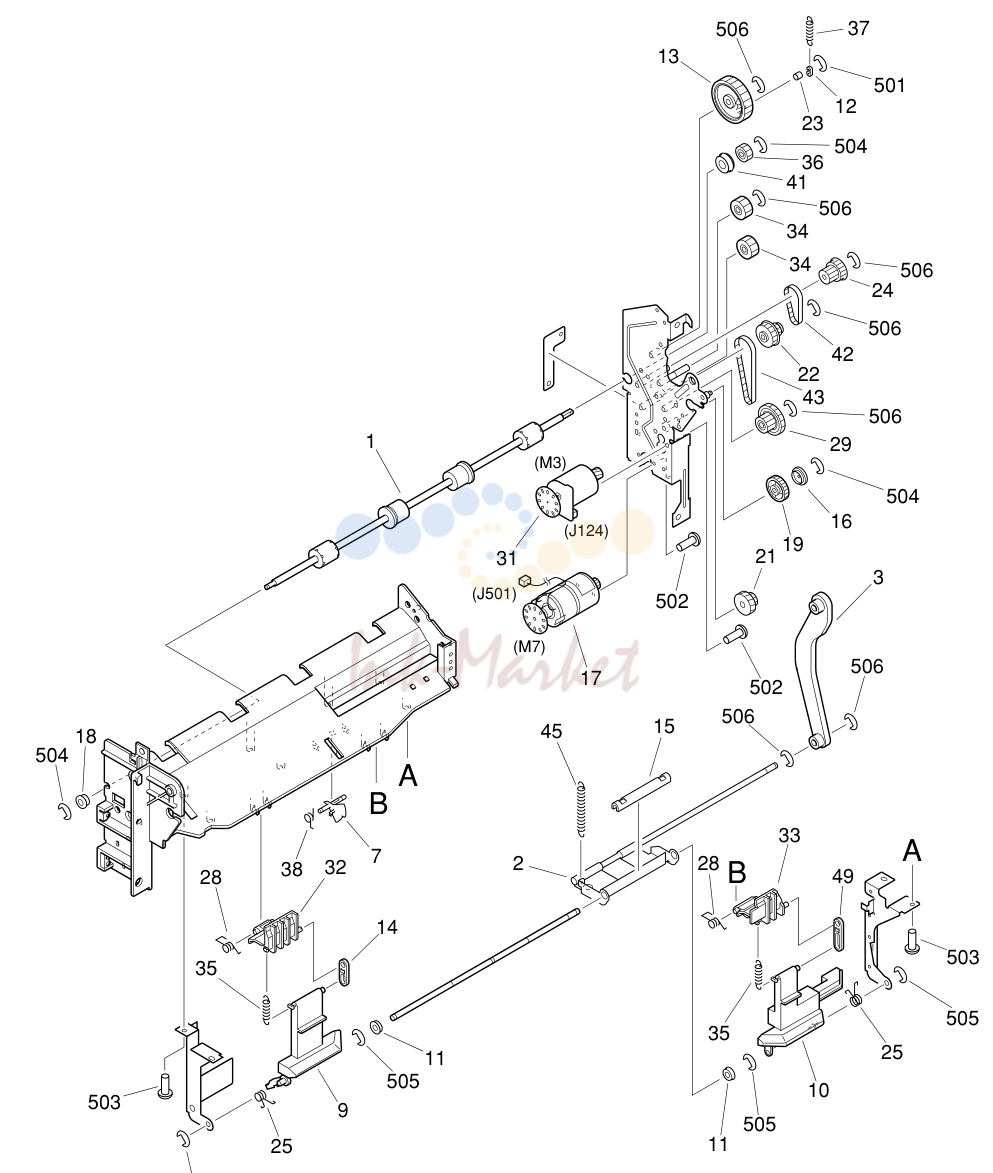

- 11. STAPLER TRAY ASSEMBLY (1/2)

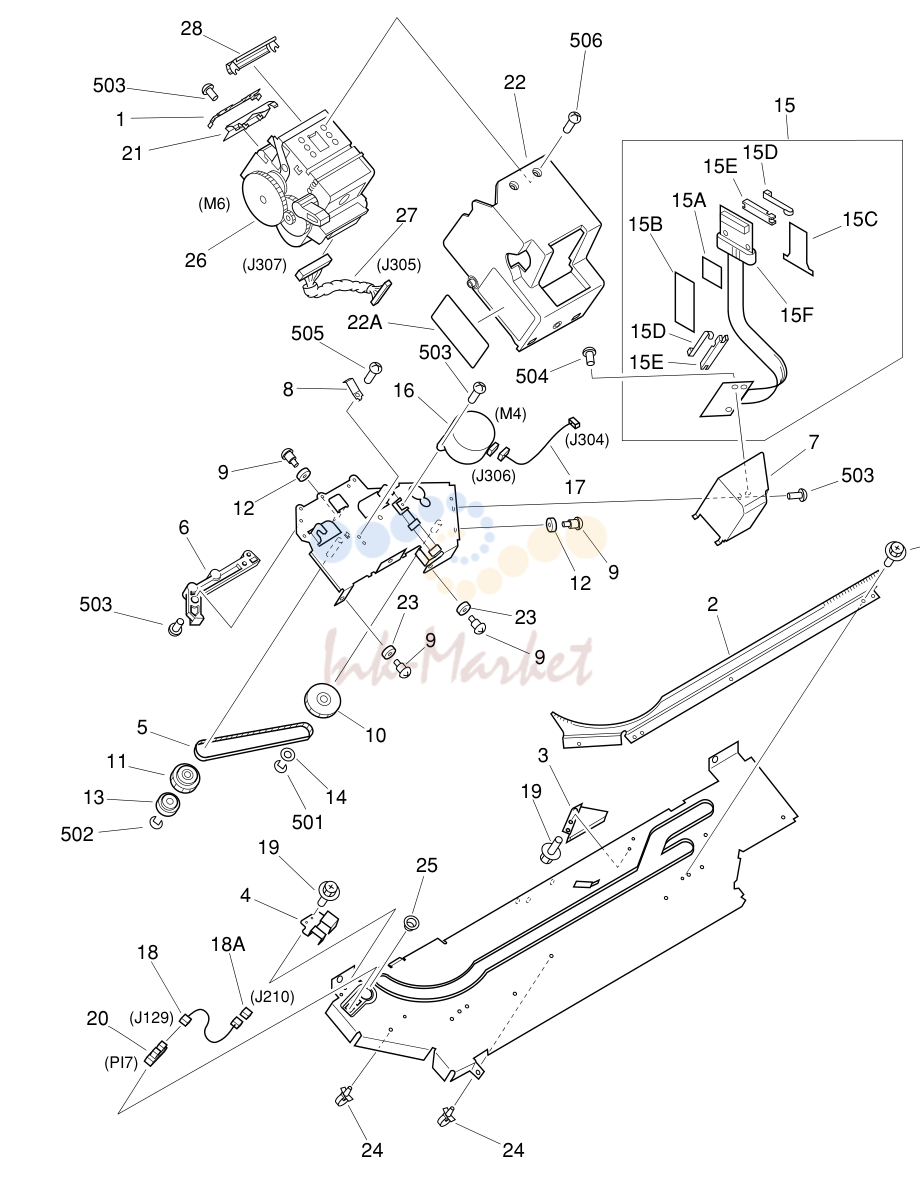

- 12. STAPLER ASSEMBLY
- 13. SADDLE ASSEMBLY (1/4)
- 14. STAPLER ASSEMBLY
- 15. PASS LOWER GUIDE ASSEMBLY
- 16. INNER SIDE PLATE ASSEMBLY
- 17. SADDLE DELIVERY ASSEMBLY
- 18. MOTOR MOUNT ASSEMBLY

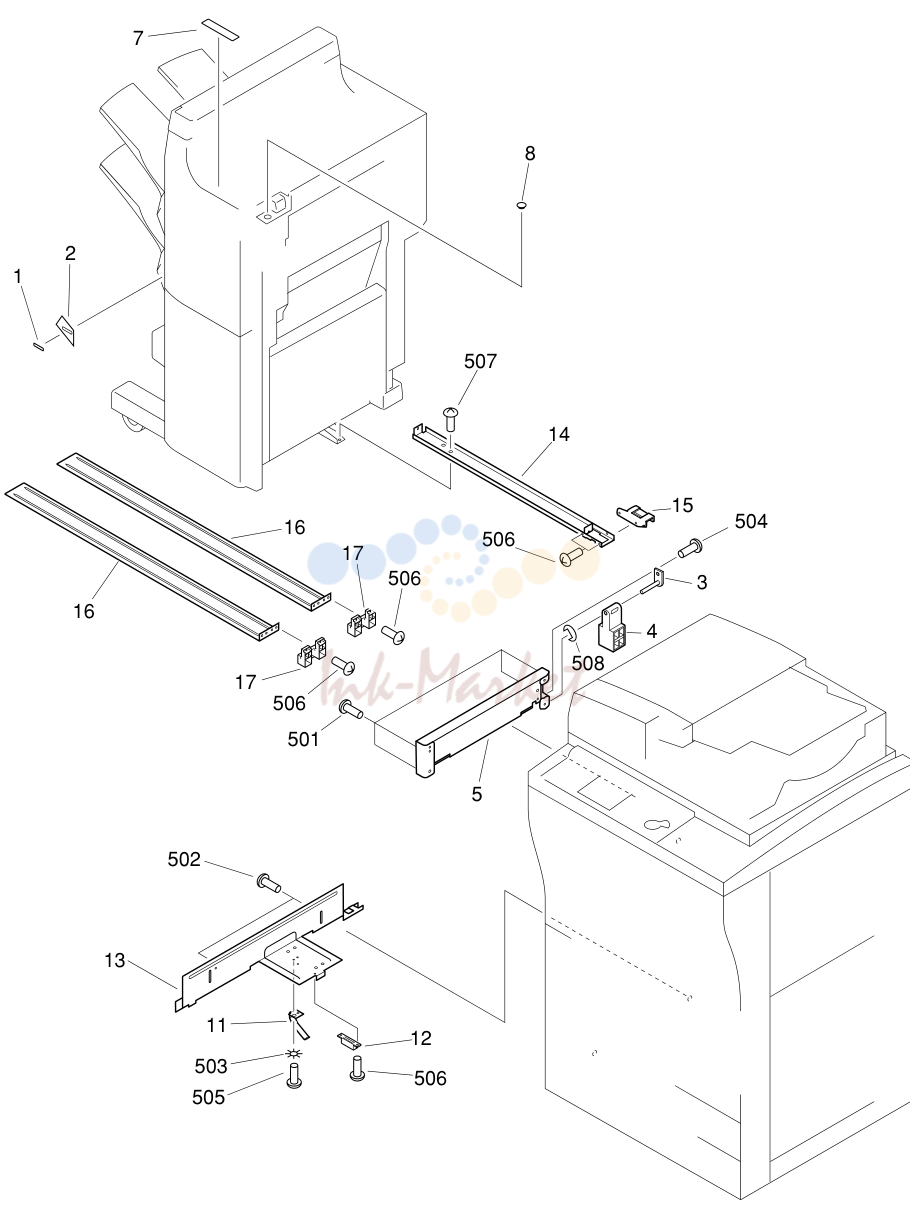

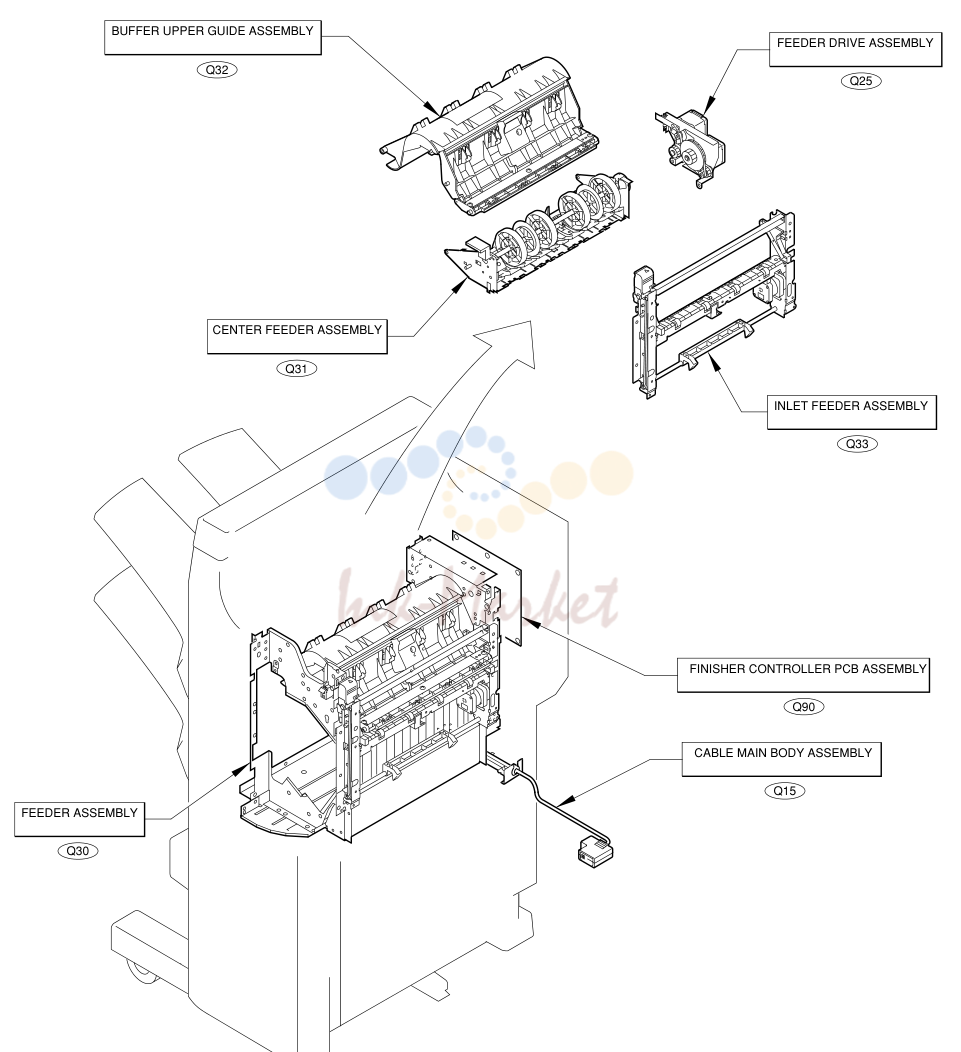

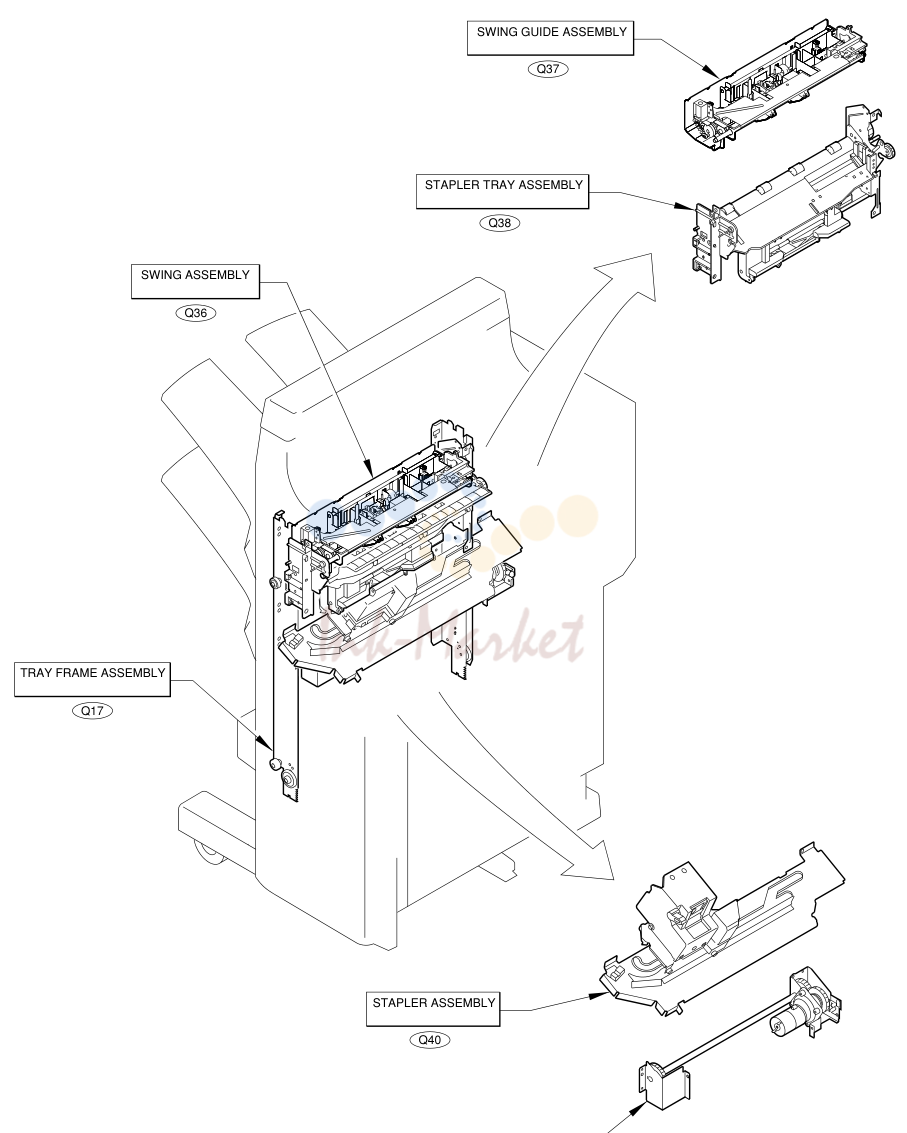

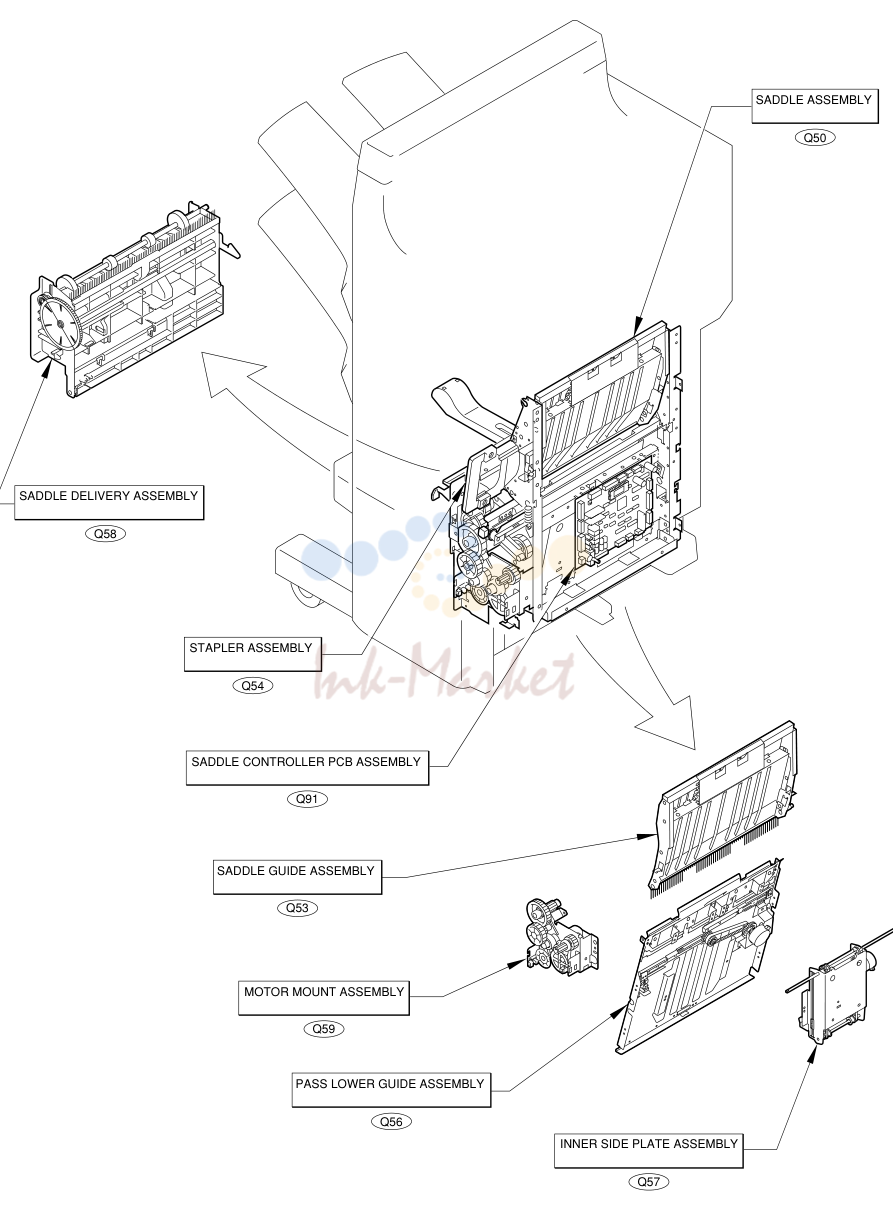

1. ASSEMBLY LOCATION DIAGRAM (1/3)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 5C105010 запросить цену → | 1 LABEL | |
| 2 | 5C105020 запросить цену → | 1 LABEL, TRAY SETTING | |
| 3 | 5C120470 запросить цену → | 1 SPACER SHAFT UNIT (KM) | |
| 4 | 5C102060 запросить цену → | 1 SPACER JOINT SW | |
| 5 | 5C120430 запросить цену → | 1 PLATE LATCH | |
| 7 | 5C105030 запросить цену → | 1 LABEL | |
| 8 | 5C104330 запросить цену → | ' 1 CAP, COVER | |
| 11 | 5C120930 запросить цену → | 1 SPRING, GROUNDING | |
| 12 | 5C120620 запросить цену → | 1 SHOE, SLIDE | |
| 13 | 5C120630 запросить цену → | 1 MOUNT, RAIL | |
| 14 | 5C102120 запросить цену → | 1 PLATE, RAIL | |
| 15 | 5C120620 запросить цену → | 1 ROLLER, CASTER | |
| 16 | 5C120750 запросить цену → | 2 PLATE, CASTER RAIL | |
| 17 | 5C102090 запросить цену → | 2 SPACER, RAIL | |
| 501 | B1304140 запросить цену → | 4 SCREW,MACH.,TRUSS HEAD,M4X14 | |
| 502 | B1304080 запросить цену → | 4 SCREW,MACH.,TRUSS HEAD,M4X8 | |
| 503 | 59916200 запросить цену → | 1 WASHER,TOOTHED LOCK | |
| 504 | 5C112050 запросить цену → | 1 SCREW,MACH.,TRUSS HEAD,M4X6 | |
| 505 | 5C120660 запросить цену → | 1 SCREW,MACH.,TRUSS HEAD,M4X4 | |
| 506 | 5C120030 запросить цену → | 8 SCREW,TP,M4X6 | |
| 507 | 5C120810 запросить цену → | 1 SCREW,W/WASHER,M4X6 | |
| 508 | 5AG10070 запросить цену → | 1 E RING |

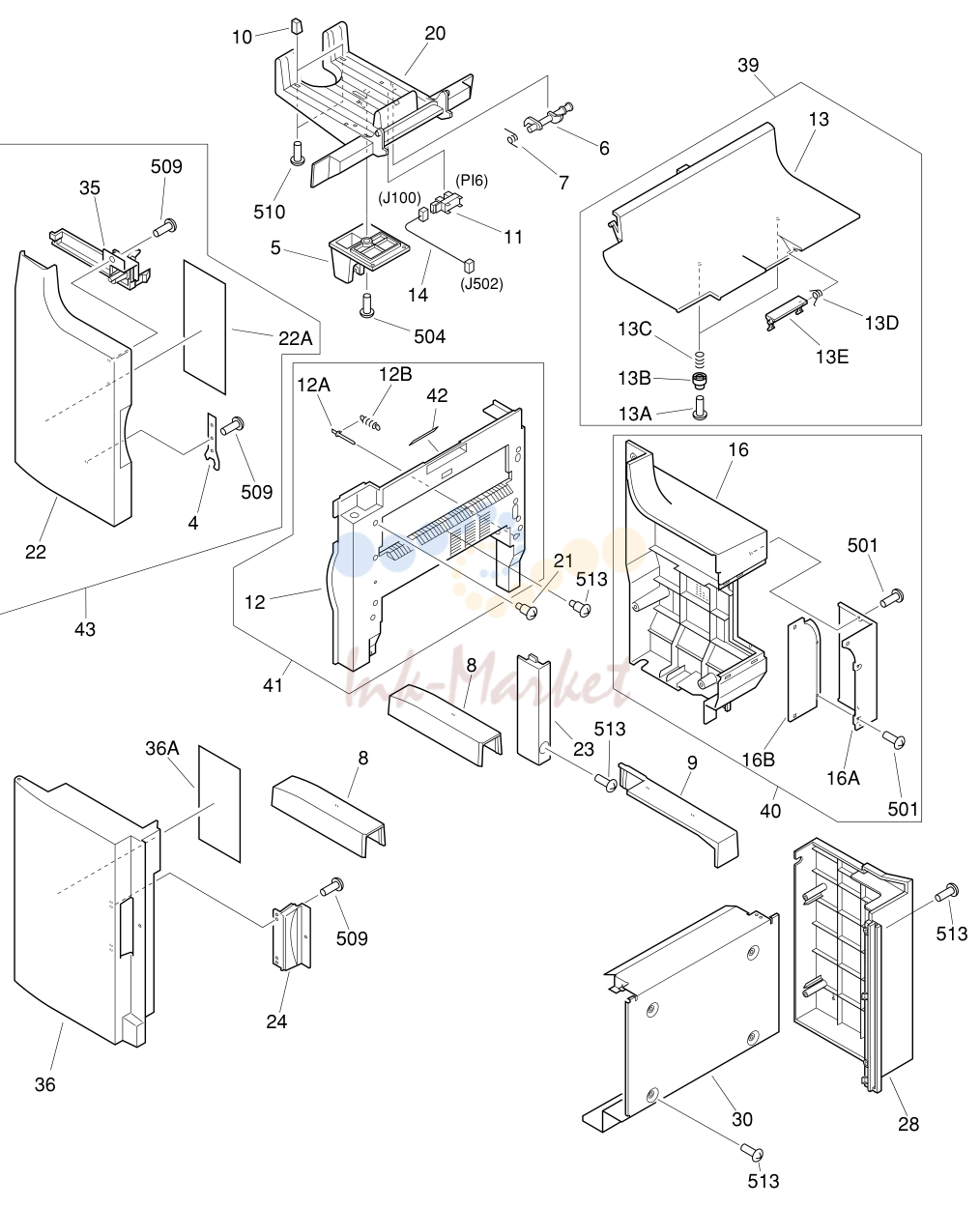

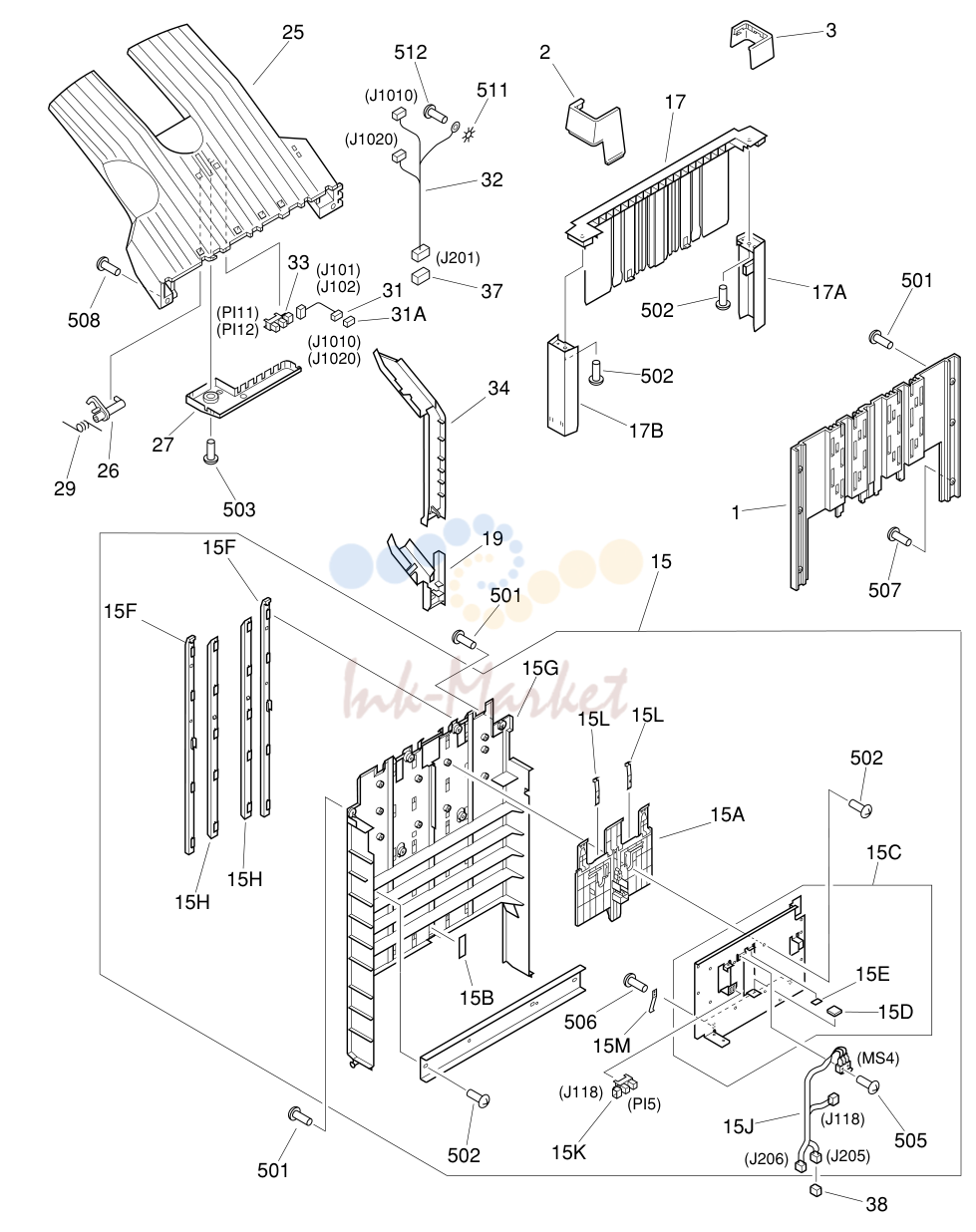

2. EXTERNAL COVERS, PANELS, ETC. (1/2)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 5C104010 запросить цену → | ' 1 GUIDE, HURDLE, TOP | |
| 2 | 5C104030 запросить цену → | ' 1 CAP, COVER, FRONT | |
| 3 | 5C104040 запросить цену → | ' 1 CAP, COVER, REAR | |
| 4 | 5C116720 запросить цену → | 1 SPANNER, ADJUSTING | |
| 5 | 5C104130 запросить цену → | ' 1 COVER, SENSOR | |
| 6 | 5C113920 запросить цену → | 1 LEVER, SENSOR | |
| 7 | 5C113930 запросить цену → | 1 SPRING, TORSION | |
| 8 | 5C104050 запросить цену → | ' 2 COVER, BOTTOM, A | |
| 9 | 5C104060 запросить цену → | ' 1 COVER, BOTTOM, B | |
| 10 | 5C104140 запросить цену → | ' 2 TRAY, STOPPER | |
| 11 | 5C111230 запросить цену → | ' 1 PHOTO INTERRUPTER B | |
| 12 | 5C104160 запросить цену → | ' 1 RIGHT PANEL | |
| 13 | 5C104250 запросить цену → | ' 1 TOP COVER | |
| 14 | 5C113940 запросить цену → | 1 CABLE, SENSOR | |
| 15 | 5C114400 запросить цену → | 1 LOWER HURDLE GUIDE ASSEMBLY | |
| 16 | 5C104200 запросить цену → | ' 1 REAR PANEL | |
| 17 | 5C104300 запросить цену → | ' 1 SLIDE GUIDE | |
| 19 | 5C104340 запросить цену → | ' 1 COVER, PLUG, | |
| 20 | 5C104150 запросить цену → | ' 1 TRAY, DELIVERY | |
| 21 | 5C120240 запросить цену → | 4 SCREW, STEPPED, M4 | |
| 22 | 5C104270 запросить цену → | ' 1 COVER, FRONT, UPPER | |
| 23 | 5C104070 запросить цену → | ' 1 COVER, RIGHT, LOWER, REAR | |
| 24 | 5C104280 запросить цену → | ' 1 COVER, LATCH | |
| 25 | 5C104360 запросить цену → | 2 TRAY, FACE-UP | |
| 26 | 5C120500 запросить цену → | 2 LEVER, SENSOR | |
| 27 | 5C104370 запросить цену → | ' 2 COVER, TRAY SENSOR | |
| 28 | 5C104020 запросить цену → | ' 1 COVER, REAR | |
| 29 | 5C120560 запросить цену → | 2 SPRING, TORSION | |
| 30 | 5C110020 запросить цену → | 1 COVER, RIGHT | |
| 31 | 5C120510 запросить цену → | 2 CABLE, TRAY SENSOR J101,102,1010,1020 | |
| 32 | 5C110210 запросить цену → | 1 CABLE, TRAY CONNECTOR J201,1010,1020 | |
| 33 | 5C117740 запросить цену → | ' 2 PHOTO INTERRRUPTER F PI11,12 J101,102 | |
| 34 | 5C104350 запросить цену → | ' 1 COVER, PLUG | |
| 35 | 5C104260 запросить цену → | ' 1 COVER | |
| 37 | 5C121260 запросить цену → | 1 CONNECTOR, SNAP TIGHT J201 | |
| 38 | 59916510 запросить цену → | 2 CONNECTOR, SNAP TIGHT J205 | |
| 501 | 5C114650 запросить цену → | 13 SCREW,TAPPING,TRUSS HEAD,M4X12 | |
| 502 | 5AH07130 запросить цену → | 14 SCREW,TAPPING,TRUSS HEAD,M4X8 | |
| 503 | 59916600 запросить цену → | 4 SCREW,TAPPING,TRUSS HEAD,M3X6 | |
| 504 | 5C112310 запросить цену → | 1 SCREW,TAPPING,TRUSS HEAD,M4X8 | |
| 505 | 5C113740 запросить цену → | 2 SCREW,MACH.,TRUSS HEAD,M2.3X8 | |
| 506 | B1303040 запросить цену → | 2 SCREW,MACH.,TRUSS HEAD,M3X4 | |
| 507 | B1303140 запросить цену → | 4 SCREW,TP,M3X8 | |
| 508 | 5C120030 запросить цену → | 4 SCREW,TP,M4X6 | |
| 509 | 5AH07070 запросить цену → | 5 SCREW,TAPPING,TRUSS HEAD,M4X8 | |
| 510 | 5AH08280 запросить цену → | 2 SCREW,TAPPING,TRUSS HEAD,M3X8 | |
| 511 | 59916200 запросить цену → | 1 WASHER,TOOTHED LOCK | |
| 512 | B1304040 запросить цену → | 1 SCREW,MACH.,TRUSS HEAD,M4X4 | |
| 513 | 5C110980 запросить цену → | 1 RS TIGHT SCREW M4X8(WHITE) | |
| 39 | 5C116660 запросить цену → | 1 UPPER COVER UNIT(KM) | |
| 40 | 5C114640 запросить цену → | 1 REAR COVER UNIT(KM) | |
| 41 | 5C114000 запросить цену → | 1 RIGHT GUIDE UNIT(KM) | |
| 42 | 5C114030 запросить цену → | 1 RIGHT GUIDE SPACER | |
| 43 | 5C116710 запросить цену → | 1 UPPER FRONT COVER UNIT(KM) |

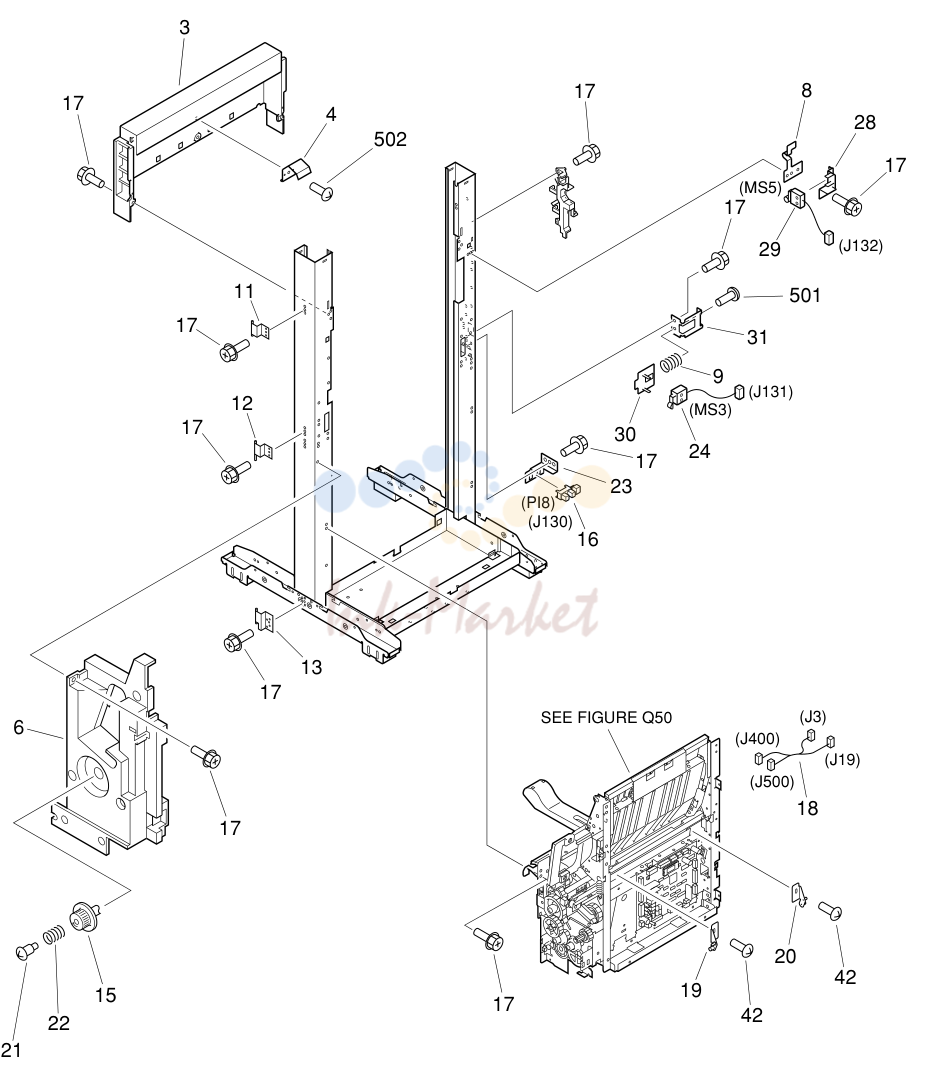

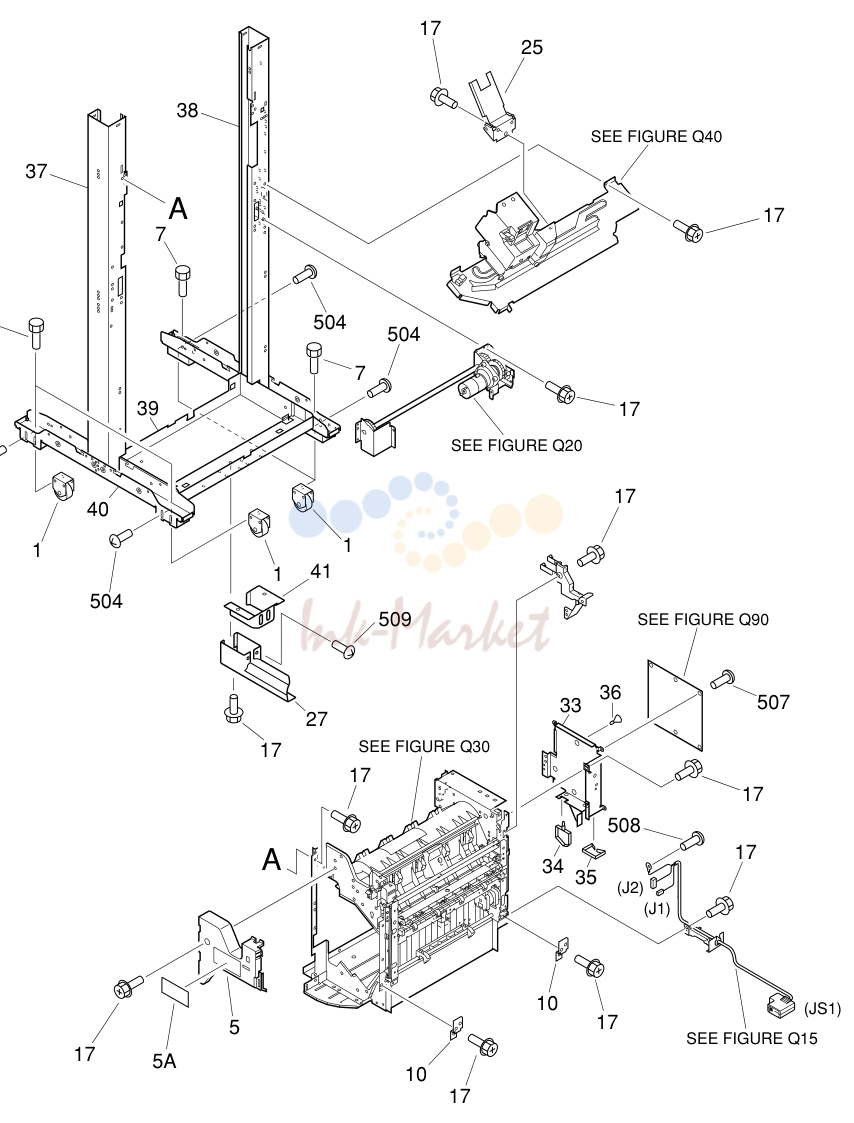

3. FINISHER MAIN BODY (1/2)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 5C102140 запросить цену → | 4 CASTER | |
| 3 | 5C104230 запросить цену → | ' 1 MOUNT, SLIDE | |
| 4 | 5C116640 запросить цену → | 1 SPRING, LEAF | |
| 5 | 5C110200 запросить цену → | 1 COVER, INNER | |
| 6 | 5C110070 запросить цену → | 1 COVER, INNER | |
| 7 | 5C120060 запросить цену → | 4 SCREW, ADJUSTING | |
| 8 | 5C120260 запросить цену → | 1 SPRING, LEAF | |
| 9 | 5C120270 запросить цену → | 1 SPRING, COMPRESSION | |
| 10 | 5C110110 запросить цену → | 2 PLATE, FINISHER | |
| 11 | 5C110080 запросить цену → | 1 PLATE, HINGE, FRONT DOOR | |
| 12 | 5C110090 запросить цену → | 1 PLATE, HINGE, FRONT DOOR | |
| 13 | 5C110100 запросить цену → | 1 PLATE, HINGE, FRONT DOOR | |
| 15 | 5C110040 запросить цену → | 1 KNOB | |
| 16 | 5C117740 запросить цену → | ' 1 PHOTO INTERRUPTER F PI8 J130 | |
| 17 | 5C110980 запросить цену → | AR SCREW,RS,M4X8 | |
| 18 | 5C110310 запросить цену → | 1 CABLE, SADDLE, CONNECTOR | |
| 19 | 5C110140 запросить цену → | 1 SUPPORT, RELEASE, FRONT | |
| 20 | 5C110150 запросить цену → | 1 SUPPORT, RELEASE, REAR | |
| 21 | 5C120250 запросить цену → | 1 SCREW, STEPPED, M3 | |
| 22 | 5C120280 запросить цену → | 1 SPRING, COMPRESSION | |
| 23 | 5C120220 запросить цену → | 1 MOUNT, SENSOR | |
| 24 | 5C120200 запросить цену → | ' 1 MICROSWITCH C MS3 J131 | |
| 25 | 5C110030 запросить цену → | 1 BRACKET, STAPLE | |
| 27 | 5C102110 запросить цену → | 1 MOUNT, RAIL B | |
| 28 | 5C120090 запросить цену → | 1 COVER, SENSOR | |
| 29 | 5C120100 запросить цену → | 1 MICROSWITCH MS5 J132 | |
| 30 | 5C120190 запросить цену → | 1 HOLDER | |
| 31 | 5C120160 запросить цену → | 1 BRACKET | |
| 502 | 5C116650 запросить цену → | 1 SCREW,TAPPING,TRUSS HEAD,M4X6 | |
| 504 | 5C120030 запросить цену → | 8 SCREW,TP,M4X6 | |
| 507 | B1303060 запросить цену → | 5 SCREW,MACH.,TRUSS HEAD,M3X6 | |
| 508 | B1304060 запросить цену → | 2 SCREW,MACH.,TRUSS HEAD,M4X6 | |
| 509 | 5C120030 запросить цену → | 2 SCREW,TP,M4X6 | |
| 33 | 5C119970 запросить цену → | 1 PCB STAND | |
| 34 | 5C111390 запросить цену → | 2 WIRE SADDLE | |
| 35 | 5AG09280 запросить цену → | 1 EDGE SADDLE | |
| 36 | 5C119980 запросить цену → | 4 CARD SPACER | |
| 37 | 5C102020 запросить цену → | 1 FRONT STAY,FRAME(STD) | |
| 38 | 5C102030 запросить цену → | 1 REAR STAY,FRAME(STD) | |
| 39 | 5C120020 запросить цену → | 1 SUPPORT BOTTOM PLATE | |
| 40 | 5C120050 запросить цену → | 2 BOTTOM FRAME | |
| 41 | 5C102100 запросить цену → | 1 RETAINER A,RAIL(STD) | |
| 42 | 5C120330 запросить цену → | 2 RS TIGHT SCREW 4X12(UC) |

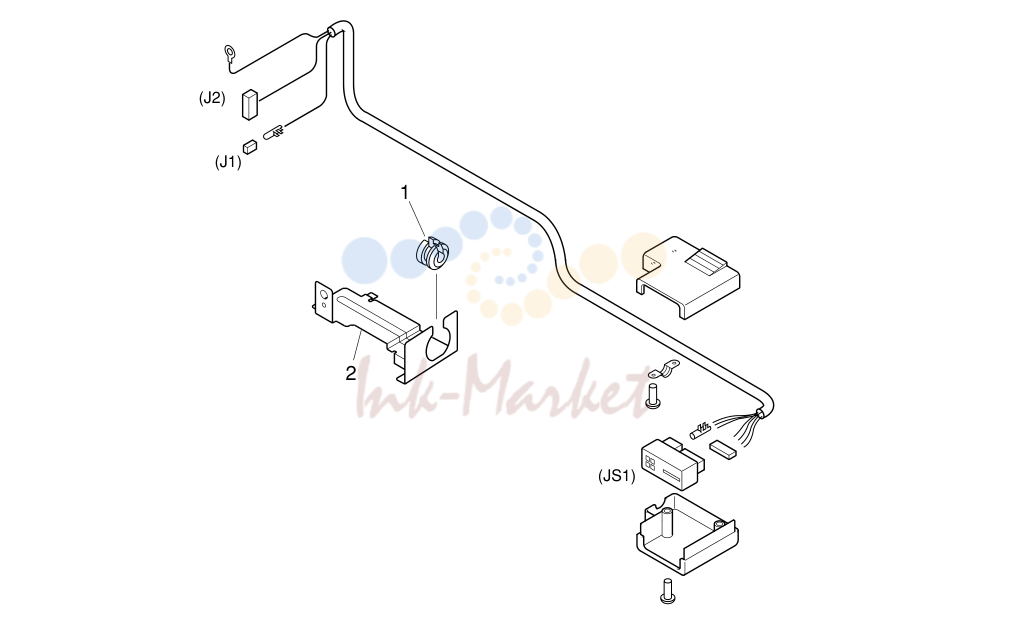

4. CABLE MAIN BODY ASSEMBLY
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 5C114300 запросить цену → | 2 GUIDE, SLIDE, A | |
| 2 | 5C114310 запросить цену → | 1 GUIDE, SLIDE, B | |
| 3 | 5C114230 запросить цену → | 2 CROSSMEMBER, TRAY | |
| 4 | 5C114240 запросить цену → | 1 FRAME, TRAY, FRONT | |
| 5 | 5C114270 запросить цену → | 1 FRAME, TRAY, REAR | |
| 6 | 5C114330 запросить цену → | 2 ROLLER | |
| 7 | 5C114340 запросить цену → | 2 ROLLER | |
| 8 | 5C114220 запросить цену → | 1 PLATE, GUIDE | |
| 9 | 5C114360 запросить цену → | 1 CLAMP, CABLE | |
| 10 | 5C114320 запросить цену → | 2 ROLLER | |
| 501 | B1304060 запросить цену → | 8 SCREW,MACH.,TRUSS HEAD,M4X6 | |
| 502 | B1303040 запросить цену → | 3 SCREW,MACH.,TRUSS HEAD,M3X4 | |
| 503 | 5AH08970 запросить цену → | 6 RING,E | |
| 1 | 5C114110 запросить цену → | ' 1 SENSOR PCB ASSEMBLY PI9,19 | |
| 2 | 5C114060 запросить цену → | 1 CAM | |
| 3 | 5C114140 запросить цену → | 1 WASHER | |
| 4 | 57316350 запросить цену → | 3 BUSHING | |
| 5 | 5C114160 запросить цену → | 2 GEAR, 48T | |
| 6 | 5C114150 запросить цену → | 1 SPRING, COMPRESSION | |
| 7 | 5C114120 запросить цену → | ' 1 MOTOR, DC 24V M5 TP1 J115,135 | |
| 8 | 5C114100 запросить цену → | 1 GEAR, 22T | |
| 501 | 5C114200 запросить цену → | 2 PIN,DOWEL | |
| 502 | B1303060 запросить цену → | 3 SCREW,MACH.,TRUSS HEAD,M3X6 | |
| 503 | 5AG10080 запросить цену → | 2 RING,E | |
| 504 | 5C114190 запросить цену → | 1 PIN,DOWEL | |
| 1 | 5C115640 запросить цену → | 1 SCREW, M3 | |
| 2 | 5C117150 запросить цену → | 1 WASHER | |
| 3 | 5C117230 запросить цену → | ' 2 MOTOR, STEPPING, DC24V M1,8 J10,16 | |
| 4 | 58020650 запросить цену → | 2 SCREW,STEPPED,M3X2.2 | |
| 5 | 5C117250 запросить цену → | 1 GEAR, 18T/PULLEY, 28T | |
| 6 | 5C117260 запросить цену → | 1 GEAR, 21T/PULLEY, 20T/21T | |
| 7 | 5C117270 запросить цену → | 1 GEAR, 25T/PULLEY, 85T | |
| 8 | 5C117280 запросить цену → | 1 SPRING, TENSION | |
| 9 | 5C117320 запросить цену → | 2 BELT, TIMING | |
| 10 | 5C117330 запросить цену → | 1 BELT, TIMING | |
| 501 | B1303060 запросить цену → | 4 SCREW,MACH.,TRUSS HEAD,M3X6 | |
| 502 | 5C117310 запросить цену → | 1 RING,E |

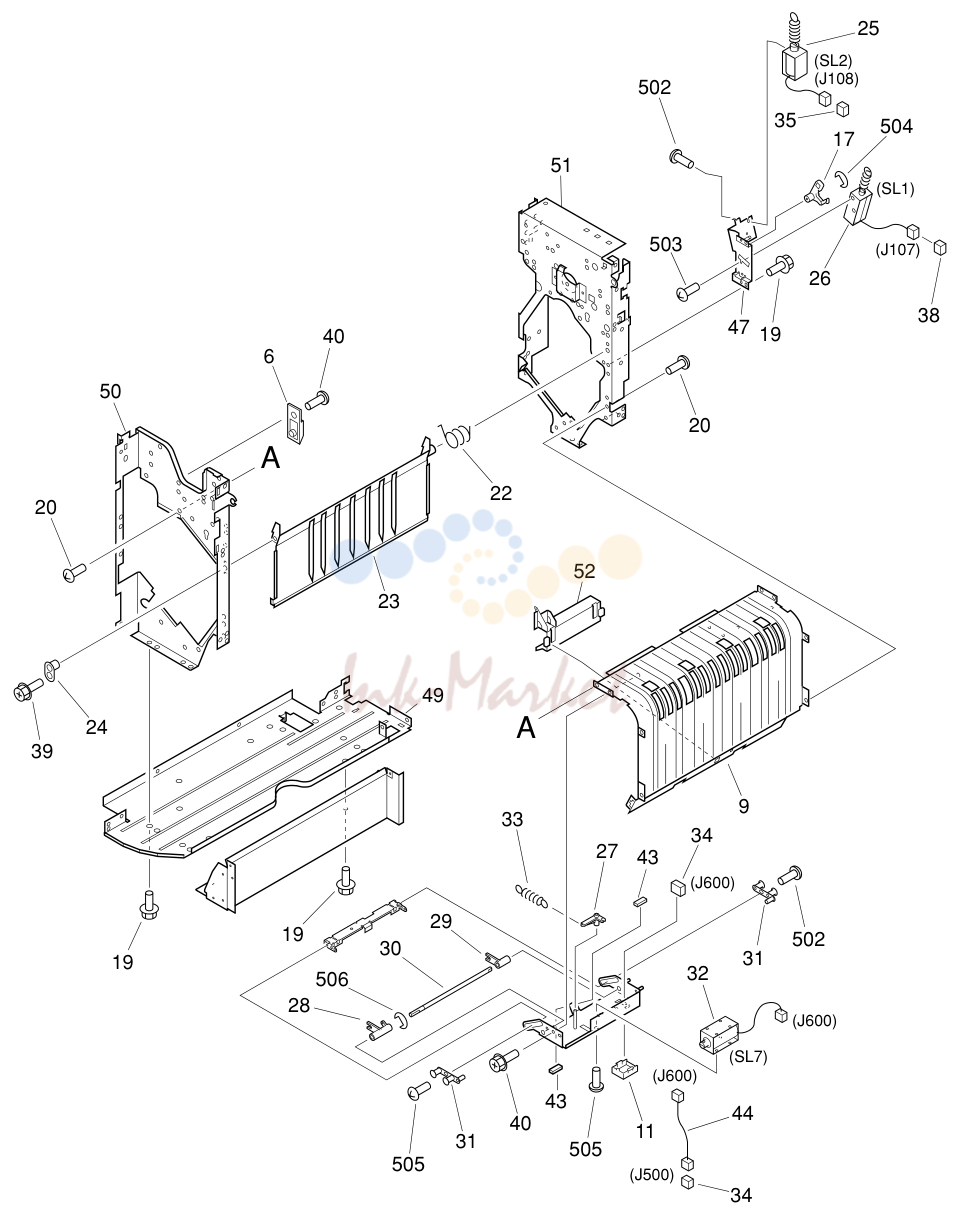

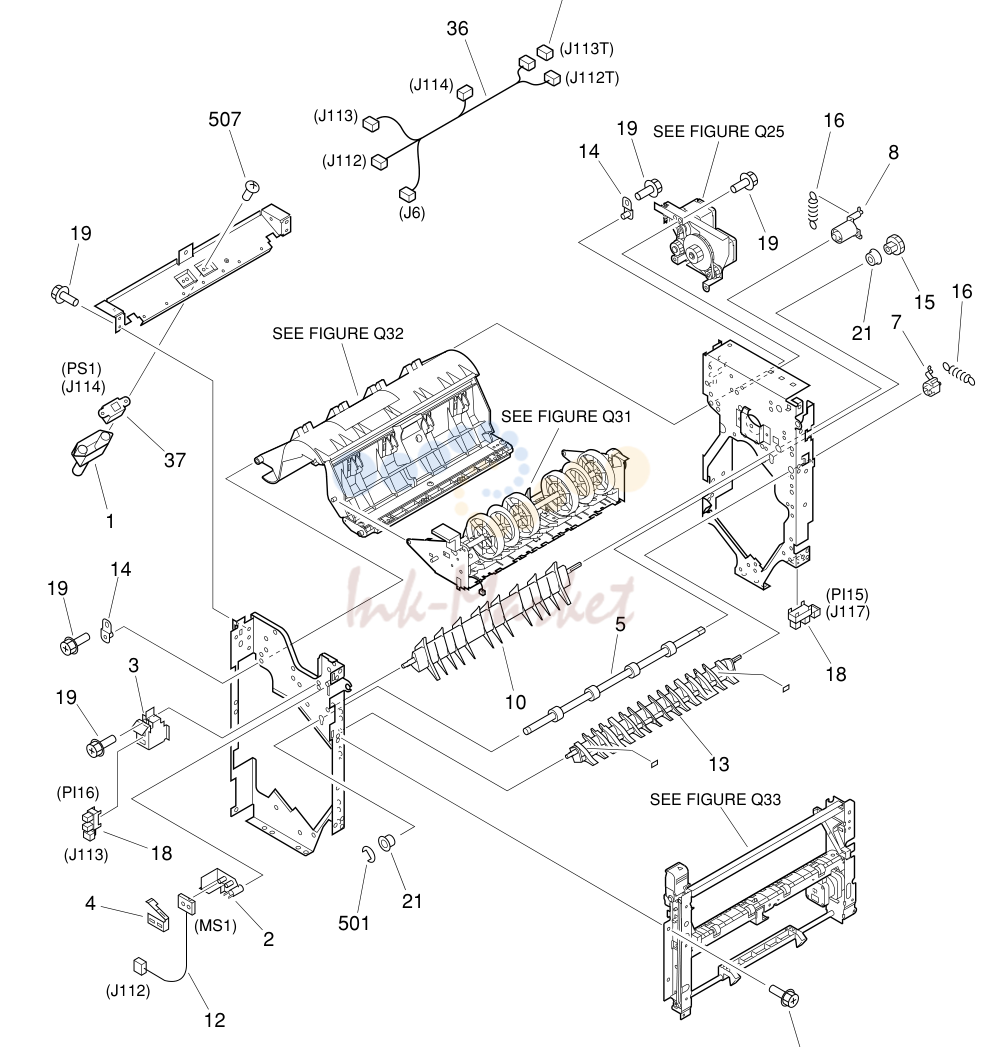

5. FEEDER ASSEMBLY (1/2)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 5C118640 запросить цену → | 1 DUCT, SENSOR | |
| 2 | 5C116820 запросить цену → | 1 HOLDER, SWITCH | |
| 3 | 5C116830 запросить цену → | 1 MOUNT, SENSOR | |
| 4 | 5C116840 запросить цену → | 1 SPRING, LEAF | |
| 5 | 5C116850 запросить цену → | 1 ROLLER, PAPER, FEED | |
| 6 | 5C116860 запросить цену → | 1 GUIDE | |
| 7 | 5C116880 запросить цену → | 1 ENTRANCE FLAPPER PULLEY A | |
| 8 | 5C116890 запросить цену → | 1 B ENTRANCE FLAPPER B | |
| 9 | 5C116900 запросить цену → | 1 GUIDE, CENTER | |
| 10 | 5C116910 запросить цену → | 1 B ENTRANCE FLAPPER | |
| 11 | 5C116920 запросить цену → | 1 COVER, CONNECTOR | |
| 12 | 5C116960 запросить цену → | 1 CABLE, FRONT DOOR SWITCH MS1 J112 | |
| 13 | 5C117040 запросить цену → | 1 ENTRANCE FLAPPER UNIT | |
| 14 | 5C117070 запросить цену → | 2 PLATE, PIN | |
| 15 | 5C119100 запросить цену → | 1 GEAR, 21T | |
| 16 | 5C119110 запросить цену → | 2 SPRING, TENSION | |
| 17 | 5C118480 запросить цену → | 1 LINK, DEFLECTOR | |
| 18 | 5C114610 запросить цену → | ' 2 PHOTO INTERRUPTER C PI15,16 J117,113 | |
| 19 | 5C110980 запросить цену → | 17 SCREW,RS,M4X8 | |
| 20 | 5C119200 запросить цену → | 8 SCREW, M4X4.5 | |
| 21 | 5C119220 запросить цену → | 2 BEARING, BALL, UGF106P12ZZD4ML | |
| 22 | 5C116870 запросить цену → | 1 SPRING, TORSION | |
| 23 | 5C116940 запросить цену → | 1 GUIDE, RIGHT | |
| 24 | 5C110680 запросить цену → | 1 PLATE | |
| 25 | 5C118530 запросить цену → | 1 SOLENOID SL2 J108 | |
| 26 | 5C118490 запросить цену → | 1 SOLENOID | |
| 27 | 5C118890 запросить цену → | 1 LINK, A | |
| 28 | 5C118900 запросить цену → | 1 LINK, B | |
| 29 | 5C118910 запросить цену → | 1 LINK, C | |
| 31 | 5C118980 запросить цену → | 2 PLATE, ROLLER | |
| 32 | 5C119030 запросить цену → | ' 1 SOLENOID SL7 J600 | |
| 33 | 5C119060 запросить цену → | 1 SPRING, TENSION | |
| 34 | 5AG09070 запросить цену → | 1 CONNECTOR, SNAP TIGHT J600 | |
| 35 | 59916510 запросить цену → | 2 CONNECTOR, SNAP TIGHT SEE NOTE | |
| 36 | 5C118650 запросить цену → | 1 CABLE, FRONT DOOR J6,112,112T | |
| 37 | 5C118800 запросить цену → | ' 1 SENSOR PS1 J114 | |
| 38 | 5AG09070 запросить цену → | 1 CONNECTOR, SNAP TIGHT SEE NOTE | |
| 39 | 5C110980 запросить цену → | 3 SCREW,RS,M4X8 | |
| 501 | 5AH08970 запросить цену → | 1 RING,E | |
| 502 | B1303040 запросить цену → | 2 SCREW,MACH.,TRUSS HEAD,M3X4 | |
| 503 | B1303040 запросить цену → | 2 SCREW,MACH.,TRUSS HEAD,M3X4 | |
| 504 | 5AG10070 запросить цену → | 1 RING,E | |
| 505 | B1303040 запросить цену → | 4 SCREW,MACH.,TRUSS HEAD,M3X4 | |
| 506 | 5AG10070 запросить цену → | 1 RING,E | |
| 507 | 5C118860 запросить цену → | 2 SCREW,TAPPING,TRUSS HEAD,M3X8 | |
| 40 | 5C112050 запросить цену → | 2 BIND M4X6 | |
| 41 | 5C118880 запросить цену → | 1 RB TURNOUT STAY(X2) | |
| 42 | 5C118930 запросить цену → | 1 RB TURNOUT STAY UNIT(X2) | |
| 43 | 5C118950 запросить цену → | 1 RB TURNOUT VIBRATION SHEET(X2) | |
| 44 | 5C116970 запросить цену → | 1 RB TURNOUT WIRE | |
| 47 | 5C118570 запросить цену → | 1 SL STAND UNIT | |
| 49 | 5C116950 запросить цену → | 1 REINFORCE MIDDLE PLATE(X2) | |
| 50 | 5C117100 запросить цену → | 1 FRAME F(C) UNIT | |
| 51 | 5C116930 запросить цену → | 1 ERAME R(X2) | |
| 52 | 5C116810 запросить цену → | 1 WIRE GUIDE |
6. CENTER FEEDER ASSEMBLY
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 5C117520 запросить цену → | 1 DEFLECTOR | |
| 2 | 5C117410 запросить цену → | 4 ROLLER | |
| 3 | 5C117420 запросить цену → | 4 SHAFT, ROLLER | |
| 4 | 5C117370 запросить цену → | 1 FLAG, SENSOR | |
| 5 | 5C117380 запросить цену → | 4 SPRING, LEAF | |
| 6 | 5C117390 запросить цену → | 1 BLOCK, DEFLECTOR | |
| 7 | 5C117550 запросить цену → | 1 GRIP, GUIDE | |
| 8 | 5C117570 запросить цену → | 1 SOLENOID SL3 J109 | |
| 9 | 5C117440 запросить цену → | 1 CABLE, BUFFER J24,105,109,110 | |
| 10 | 5C117620 запросить цену → | 1 SHAFT, ROLLER | |
| 11 | 5C117630 запросить цену → | 4 ROLLER, | |
| 12 | 5C117640 запросить цену → | 2 ROLLER, | |
| 13 | 5C117690 запросить цену → | 1 GEAR, 35T | |
| 14 | 5C112050 запросить цену → | 1 SCREW,M4X6 | |
| 15 | 5C117700 запросить цену → | 4 ROLLER, B | |
| 16 | 5C116860 запросить цену → | 1 GUIDE | |
| 17 | 5C117710 запросить цену → | 1 SPRING, TENSION | |
| 18 | 5C117720 запросить цену → | 4 SPRING, TORSION | |
| 19 | 5C117730 запросить цену → | 1 SENSOR SPRING | |
| 20 | 5C117740 запросить цену → | ' 1 PHOTO INTERRUPTER F PI14 J110 | |
| 21 | 5C117430 запросить цену → | 1 GUIDE, PAPER | |
| 22 | 57423070 запросить цену → | 1 BUSHING | |
| 23 | 5C117680 запросить цену → | 1 BUSHING | |
| 501 | 5AH08970 запросить цену → | 9 RING,E | |
| 502 | E5120080 запросить цену → | 6 PIN,DOWEL | |
| 503 | B1303040 запросить цену → | 2 SCREW,MACH.,TRUSS HEAD,M3X4 | |
| 504 | E5120140 запросить цену → | 1 PIN,DOWEL | |
| 506 | 5C117770 запросить цену → | 5 SCREW,TAPPING,TRUSS HEAD,M3X6 | |
| 24 | 5C117360 запросить цену → | 1 MIDDLE GUIDE | |
| 25 | 5AG07880 запросить цену → | 2 MINI CLAMP | |
| 26 | 5C117530 запросить цену → | 1 GUM DUMPER | |
| 27 | 5C120880 запросить цену → | 1 GUDE TAPE(F) | |
| 28 | 5C120890 запросить цену → | 1 GUIDE TAPE(R) |
7. BUFFER UPPER GUIDE ASSEMBLY
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 5C117820 запросить цену → | 2 SPRING, LEAF | |
| 2 | 5C117830 запросить цену → | 2 SPRING, LEAF | |
| 3 | 5C117840 запросить цену → | 1 GUIDE, PAPER | |
| 4 | 5C117850 запросить цену → | 8 ROLLER | |
| 5 | 5C117420 запросить цену → | 8 SHAFT, ROLLER | |
| 6 | 5C117870 запросить цену → | 16 SPRING, LEAF | |
| 7 | 5C117890 запросить цену → | 1 PLATE, GROUNDING | |
| 8 | 5C117900 запросить цену → | 4 SPRING, LEAF | |
| 9 | 5C121020 запросить цену → | 1 SPRING, LEAF | |
| 10 | 5C117920 запросить цену → | 1 FLAG, SENSOR | |
| 11 | 5C117930 запросить цену → | 1 SPRING, TORSION | |
| 14 | 5C117700 запросить цену → | 6 ROLLER, B | |
| 15 | 5C118040 запросить цену → | 3 ROLLER | |
| 16 | 5C118050 запросить цену → | 1 SPRING, TENSION | |
| 17 | 5C114610 запросить цену → | ' 1 PHOTO INTERRUPTER C PI17 J105 | |
| 501 | B1303040 запросить цену → | 1 SCREW,MACH.,TRUSS HEAD,M3X4 | |
| 502 | 59916600 запросить цену → | 5 SCREW,TAPPING,TRUSS HEAD,M3X6 | |
| 503 | 5C118090 запросить цену → | 5 SCREW,TAPPING,TRUSS HEAD,M4X6 | |
| 504 | 5AH10870 запросить цену → | 8 SCREW,TAPPING,TRUSS HEAD,M4X10 | |
| 18 | 5C117880 запросить цену → | 1 ENTRANCE REINFORCE | |
| 19 | 5C117980 запросить цену → | 8 SOUNDPROOFING SHEET | |
| 20 | 5C117960 запросить цену → | 1 UPPER GUIDE | |
| 21 | 5C117910 запросить цену → | 1 WIRE COVER | |
| 22 | 5C120900 запросить цену → | 1 ENTRANCE GUIDE TAPE |
8. INLET FEEDER ASSEMBLY
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 5C118140 запросить цену → | 1 GUIDE, CAM, FRONT | |
| 2 | 5C118150 запросить цену → | 1 GUIDE, CAM, REAR | |
| 3 | 5C104380 запросить цену → | ' 1 LATCH | |
| 4 | 5C118160 запросить цену → | 1 ARM, LATCH | |
| 5 | 5C102010 запросить цену → | ' 1 LATCH | |
| 6 | 5C118170 запросить цену → | 1 PLATE, LATCH | |
| 7 | 5C118180 запросить цену → | 1 ROLLER, FEEDER | |
| 8 | 5C118190 запросить цену → | 1 SPRING, LEAF | |
| 9 | 5C118200 запросить цену → | 1 CABLE, INLET FEEDER J106,202,502 | |
| 10 | 5C118220 запросить цену → | 1 GUIDE, INLET | |
| 11 | 5C118330 запросить цену → | ' 1 MOTOR, STEPPING, DC24V M9 J502 | |
| 12 | 57423070 запросить цену → | 1 BUSHING | |
| 13 | 57423080 запросить цену → | 1 BUSHING | |
| 14 | 5C118360 запросить цену → | 1 PULLEY, 19T | |
| 15 | 5C118370 запросить цену → | 1 SPRING, COMPRESSION | |
| 16 | 5C114610 запросить цену → | ' 1 PHOTO INTERRUPTER C PI1 J106 | |
| 17 | 5C118460 запросить цену → | 1 BELT, TIMING | |
| 18 | 5C118290 запросить цену → | ' 1 FLAG, SENSOR | |
| 19 | 5C118300 запросить цену → | 1 SCREW, STEPPED, M3 | |
| 20 | 5C118310 запросить цену → | 1 SPRING, TENSION | |
| 501 | B1303060 запросить цену → | 3 SCREW,MACH.,TRUSS HEAD,M3X6 | |
| 502 | B1304060 запросить цену → | 8 SCREW,MACH.,TRUSS HEAD,M4X6 | |
| 503 | 5AH10870 запросить цену → | 2 SCREW,TAPPING,TRUSS HEAD,M4X10 | |
| 504 | 5AH08970 запросить цену → | 2 RING,E | |
| 505 | 5AG10080 запросить цену → | 1 RING,E |
9. SWING ASSEMBLY
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 5C114700 запросить цену → | 1 GUIDE, CABLE | |
| 2 | 5C114670 запросить цену → | ' 2 BELT, PAPER FEED | |
| 3 | 5C116560 запросить цену → | 1 GEAR, 15T/31T | |
| 4 | 5C114710 запросить цену → | 2 HOLDER, ROLLER | |
| 5 | 5C114720 запросить цену → | 2 ROLLER | |
| 6 | 5C116470 запросить цену → | 1 BALL BEARING, NSK MF106ZZ1MC3 | |
| 7 | 5C114790 запросить цену → | 1 CABLE, SENSOR MS2,6 J209 | |
| 8 | 5C114780 запросить цену → | 1 CABLE, SENSOR J127,204 | |
| 9 | 5C114610 запросить цену → | ' 1 PHOTO INTERRUPTER C PI8 J127 | |
| 10 | 5C115510 запросить цену → | 1 FLAG, SENSOR | |
| 11 | 5C115500 запросить цену → | 1 MOUNT, SENSOR | |
| 12 | 5C115520 запросить цену → | 2 ROLLER | |
| 13 | 5C115600 запросить цену → | 1 SPRING, TORSION | |
| 14 | 5C115550 запросить цену → | 1 GUIDE, STAPLE | |
| 15 | 5C116500 запросить цену → | 1 ROLLER, DELIVERY | |
| 16 | 5C116490 запросить цену → | 1 CAM, SHUTTER | |
| 17 | 5C116520 запросить цену → | 1 GEAR, 23T | |
| 18 | 5C116510 запросить цену → | 1 GEAR, 18T | |
| 19 | 5C114730 запросить цену → | 2 ROLLER | |
| 20 | 5C121060 запросить цену → | 1 LABEL, JAM CLEARING | |
| 21 | 5C114740 запросить цену → | 1 CABLE, SWING J120-125,128,207 | |
| 23 | 5C114750 запросить цену → | 1 CABLE, SWING, REAR J119,134,208,501 | |
| 24 | 5C114680 запросить цену → | 1 GUIDE, FRONT | |
| 25 | 5C1114690 запросить цену → | 1 GUIDE, REAR | |
| 501 | B1300140 запросить цену → | 2 SCREW,MACH.,TRUSS HEAD,M2.3X14 | |
| 502 | B1303040 запросить цену → | 5 SCREW,MACH.,TRUSS HEAD,M3X4 | |
| 503 | 5AH07130 запросить цену → | 1 SCREW,TAPPING,TRUSS HEAD,M4X8 | |
| 504 | E5120080 запросить цену → | 2 PIN,DOWEL | |
| 505 | 5AH08970 запросить цену → | 3 RING,E | |
| 506 | 5AH08290 запросить цену → | 2 SCREW,TAPPING,TRUSS HEAD,M4X10 | |
| 507 | 5C116610 запросить цену → | 1 SHIM | |
| 508 | B1303060 запросить цену → | 2 SCREW,MACH.,TRUSS HEAD,M3X6 | |
| 26 | 57423080 запросить цену → | 1 BUSH |
10. SWING GUIDE ASSEMBLY
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 5C115020 запросить цену → | 1 ARM, STOP, FRONT | |
| 2 | 5C114850 запросить цену → | 1 LEVER, SWING | |
| 3 | 5C114860 запросить цену → | 1 SPRING, RETAINER | |
| 4 | 5C115160 запросить цену → | 2 HOLDER, ROLLER | |
| 5 | 5C114870 запросить цену → | 1 SHAFT | |
| 6 | 5C114880 запросить цену → | 1 SHAFT, ROLLER | |
| 7 | 5C115070 запросить цену → | 1 ARM, STOP, REAR | |
| 8 | 5C114960 запросить цену → | 1 PLATE, DRIVE | |
| 9 | 5C114590 запросить цену → | 1 SWING GUIDE ARM ASSEMBLY | |
| 10 | 5C114900 запросить цену → | 2 PLATE | |
| 11 | 5C115140 запросить цену → | 2 PADDLE | |
| 12 | 5C115340 запросить цену → | 1 GEAR, 21T | |
| 13 | 5C115350 запросить цену → | 1 GEAR, 21T | |
| 14 | 5C121110 запросить цену → | 2 ROLLER | |
| 15 | 5C115170 запросить цену → | 2 ROLLER | |
| 16 | 5C115370 запросить цену → | 1 SPRING, COMPRESSION | |
| 17 | 5C115380 запросить цену → | 1 SPRING, TENSION | |
| 18 | 5C115390 запросить цену → | 1 SPRING, TENSION | |
| 19 | 5C115430 запросить цену → | 3 SCREW,RS,M4X8 | |
| 20 | 5C115320 запросить цену → | ' 1 SOLENOID A SL5 J128 | |
| 21 | 5AG09960 запросить цену → | 1 COLLAR, SPRING | |
| 22 | 5C115400 запросить цену → | 1 SPRING, COMPRESSION | |
| 23 | 5C115330 запросить цену → | 2 BUSHING | |
| 24 | 5C114920 запросить цену → | 1 CABLE, GROUNDING | |
| 25 | 5C115210 запросить цену → | 1 ARM, SWING GUIDE | |
| 26 | 5C115220 запросить цену → | 1 PLATE, GROUNDING | |
| 27 | 5C115310 запросить цену → | 1 GUIDE, SWING | |
| 28 | 5C115190 запросить цену → | 1 PLATE, GROUNDING, REAR | |
| 29 | 5C115200 запросить цену → | 1 PLATE, GROUNDING, FRONT | |
| 30 | 5C114910 запросить цену → | 1 PLATE, GROUNDING | |
| 501 | B1303040 запросить цену → | 1 SCREW,MACH.,TRUSS HEAD,M3X4 | |
| 502 | 5AH07130 запросить цену → | 3 SCREW,TAPPING,TRUSS HEAD,M4X8 | |
| 503 | 5AH08970 запросить цену → | 3 RING,E | |
| 504 | E5120080 запросить цену → | 1 PIN,DOWEL | |
| 505 | 5C120850 запросить цену → | 1 SCREW,TAPPING,TRUSS HEAD,M4X12 | |
| 31 | 5C114890 запросить цену → | 1 PITCH GUIDE REINFORCE PLATE(X2) | |
| 32 | 5C115120 запросить цену → | 2 PADDLE C(U) | |
| 33 | 5C115260 запросить цену → | 2 PITCH SOUNDPROOFING PLATE(X2) | |
| 34 | 5C114580 запросить цену → | 2 SOUNDPROOFING PLATE | |
| 35 | 5C121030 запросить цену → | 2 SOUNDPROOF SHEET | |
| 36 | 5C121650 запросить цену → | 1 UPPER GUIDE TAPE(F) | |
| 37 | 5C120870 запросить цену → | 1 UPPER GUIDE TAPE(R) |
11. STAPLER TRAY ASSEMBLY (1/2)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 5C115800 запросить цену → | 1 ROLLER, DELIVERY | |
| 2 | 5C115780 запросить цену → | 1 LINK, SHUTTER | |
| 3 | 5C115650 запросить цену → | 1 LINK, SHUTTER, B | |
| 4 | 5C106070 запросить цену → | 1 GUIDE | |
| 5 | 5C106090 запросить цену → | 1 SHUTTER | |
| 6 | 5C115660 запросить цену → | 1 LEVER, SHUTTER | |
| 7 | 5C115740 запросить цену → | 1 FLAG, SENSOR | |
| 8 | 5C115810 запросить цену → | 1 SPRING, LEAF | |
| 9 | 5C115670 запросить цену → | 1 LEVER, STOP, FRONT | |
| 10 | 5C115710 запросить цену → | 1 LEVER, STOP, REAR | |
| 11 | 5C116220 запросить цену → | 2 BUSHING | |
| 12 | 5AG09960 запросить цену → | 1 COLLAR, SPRING | |
| 13 | 5C116130 запросить цену → | 1 GEAR, 50T | |
| 14 | 5C115680 запросить цену → | 1 LINK | |
| 15 | 5C115820 запросить цену → | 1 COLLAR | |
| 16 | 5C115830 запросить цену → | 1 PULLEY | |
| 17 | 5C116170 запросить цену → | ' 1 MOTOR C, DC 24V M7 J501 | |
| 18 | 5C116210 запросить цену → | 1 BUSHING | |
| 19 | 5C116230 запросить цену → | 1 GEAR, 25T | |
| 20 | 5C116240 запросить цену → | 1 GEAR, 12T/36T | |
| 21 | 5C116250 запросить цену → | 1 GEAR, 15T/23T | |
| 22 | 5C116260 запросить цену → | 1 PULLEY, 20T/34T | |
| 23 | 5C116120 запросить цену → | 1 COLLAR | |
| 24 | 5C116270 запросить цену → | 1 PULLEY, 14T/30T | |
| 25 | 5C116290 запросить цену → | 2 SPRING, TORSION | |
| 26 | 5C116320 запросить цену → | 1 SPRING, TORSION | |
| 27 | 5C106080 запросить цену → | 1 TRAY, STAPLER | |
| 28 | 5C116330 запросить цену → | 2 SPRING, TORSION | |
| 30 | 5C116180 запросить цену → | ' 1 SOLENOID B SL6 J123 | |
| 31 | 5C116160 запросить цену → | ' 1 MOTOR, DC24V M3 J124 | |
| 32 | 5C115700 запросить цену → | 1 HOLDER, STOP, FRONT | |
| 33 | 5C115720 запросить цену → | 1 HOLDER, STOP, REAR | |
| 34 | 5C116350 запросить цену → | 2 GEAR, 20T | |
| 35 | 5C116300 запросить цену → | 2 SPRING, TENSION | |
| 36 | 5C116360 запросить цену → | 1 GEAR, 15T | |
| 37 | 5C116370 запросить цену → | 1 SPRING, TENSION | |
| 38 | 5C116380 запросить цену → | 1 SPRING, TORSION | |
| 39 | 5C116060 запросить цену → | ' 1 MOTOR, STEPPING M2 J119 | |
| 40 | 5C114610 запросить цену → | ' 2 PHOTO INTERRUPTER C PI10,20 J120,125 | |
| 41 | 5C116470 запросить цену → | 1 BALL BEARRING,NSK MF106ZZ1MC3 | |
| 42 | 5C116450 запросить цену → | 1 BELT, TIMING | |
| 43 | 5C116460 запросить цену → | 1 BELT, TIMING | |
| 44 | 5C121640 запросить цену → | 1 SPRING, LEAF | |
| 45 | 5C116310 запросить цену → | 1 SPRING, TENSION | |
| 46 | 5C110870 запросить цену → | ' 2 PHOTO INTERRUPTER E PI4,6 J121,122 | |
| 47 | 5C116280 запросить цену → | 1 WASHER | |
| 48 | 5C115690 запросить цену → | 1 SPACER | |
| 49 | 5C115730 запросить цену → | 1 LINK | |
| 501 | 5C116150 запросить цену → | 1 RING,E | |
| 502 | B1303040 запросить цену → | 12 SCREW,MACH.,TRUSS HEAD,M3X4 | |
| 503 | 5AH07130 запросить цену → | 7 SCREW,TAPPING,TRUSS HEAD,M4X8 | |
| 504 | 5AG10070 запросить цену → | 2 RING,E | |
| 505 | 5C116430 запросить цену → | 1 RING,E | |
| 506 | 5AH08970 запросить цену → | 4 RING,E | |
| 52 | 5C116010 запросить цену → | 1 SOUNDPROOFING PLATE B | |
| 53 | 5C116000 запросить цену → | 1 SIDE ARRANGE SHUTTER UNIT(KM) | |
| 56 | 5C115750 запросить цену → | 1 PITTCH MOTOR SENSOR STAND(X2) | |
| 58 | 5AL08790 запросить цену → | 1 CLIP,CABLE | |
| 59 | 5C121090 запросить цену → | 1 STAPLE TRAY UNIT | |
| 60 | 5C116030 запросить цену → | 1 SIDE ARRANGE MOTOR MOUNT UNIT(X2) | |
| 63 | 5C115960 запросить цену → | 1 SOUNDPROOFING PARTS | |
| 64 | 5C115980 запросить цену → | 1 STAPLE TRAY FILM | |
| 65 | 5C115990 запросить цену → | 1 REAR EDGE SUPPORT FILM |
12. STAPLER ASSEMBLY
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 5C119350 запросить цену → | 1 SUPPORT, LOWER | |
| 2 | 5C119270 запросить цену → | 1 PLATE, RACK | |
| 3 | 5C119280 запросить цену → | 1 PLATE, GUIDE | |
| 4 | 5C119290 запросить цену → | 1 COVER, SENSOR | |
| 5 | 5C119300 запросить цену → | 1 BELT, TIMING | |
| 6 | 5C119310 запросить цену → | 1 CAM, STOP | |
| 7 | 5C119240 запросить цену → | 1 COVER, PCB | |
| 8 | 5C119250 запросить цену → | 1 SPRING, GROUNDING | |
| 9 | 58002380 запросить цену → | 4 SCREW,STEPPED,M3 | |
| 10 | 5C119670 запросить цену → | 1 GEAR, 44T/PULLEY, 16T | |
| 11 | 5C119680 запросить цену → | 1 GEAR, 16T/PULLEY, 40T | |
| 12 | 5C119690 запросить цену → | 2 ROLLER | |
| 13 | 5C119700 запросить цену → | 1 ROLLER | |
| 14 | 5C119710 запросить цену → | 1 FLANGE, PULLEY | |
| 15 | 5C119500 запросить цену → | 1 STAPLER CONNECTING CABLE ASS’Y | |
| 16 | 5C119650 запросить цену → | ' 1 MOTOR, STEPPING M4 J306 | |
| 17 | 5C119410 запросить цену → | 1 CABLE, MOTOR J304,306 | |
| 18 | 5C119360 запросить цену → | 1 CABLE, STAPLER J129,210 | |
| 19 | 5C119760 запросить цену → | 6 SCREW,RS,M3X6 | |
| 20 | 5C114610 запросить цену → | ' 1 PHOTO INTERRUPTER C PI7 J129 | |
| 21 | 5C119340 запросить цену → | 1 PLATE, LOWER | |
| 22 | 5C119480 запросить цену → | 1 COVER, STAPLER | |
| 23 | 5C119720 запросить цену → | 2 ROLLER | |
| 24 | 5C119400 запросить цену → | 2 SNAP BAND | |
| 25 | 5C119750 запросить цену → | 1 GROMMET, CORD | |
| 26 | 5C119320 запросить цену → | 1 STAPLER M6 J307 | |
| 27 | 5C119420 запросить цену → | 1 CABLE, STAPLER J305,307 | |
| 28 | 5C119330 запросить цену → | 1 PLATE, UPPER | |
| 501 | 5AH08970 запросить цену → | 1 RING,E | |
| 502 | 5AG10080 запросить цену → | 1 RING,E | |
| 503 | B1303060 запросить цену → | 5 SCREW,MACH.,TRUSS HEAD,M3X6 | |
| 504 | 5AH08280 запросить цену → | 4 SCREW,TAPPING,TRUSS HEAD,M3X8 | |
| 505 | B1303040 запросить цену → | 1 SCREW,MACH.,TRUSS HEAD,M3X4 | |
| 506 | 5C119790 запросить цену → | 3 SCREW,MACH.,TRUSS HEAD,M4X6 |
Каталог очень большой (727 позиций). Показаны первые 13 узлов со схемами; полный список запчастей доступен по запросу.
комментарии
