Содержание
- EXTERNAL PANELS, COVERS, ETC.
- RIGHT DOOR ASS'Y
- INTERNAL COMPONENTS 1
- INTERNAL COMPONENTS 2
- INTERNAL COMPONENTS 3
- INTERNAL COMPONENTS 4
- INTERNAL COMPONENTS 5

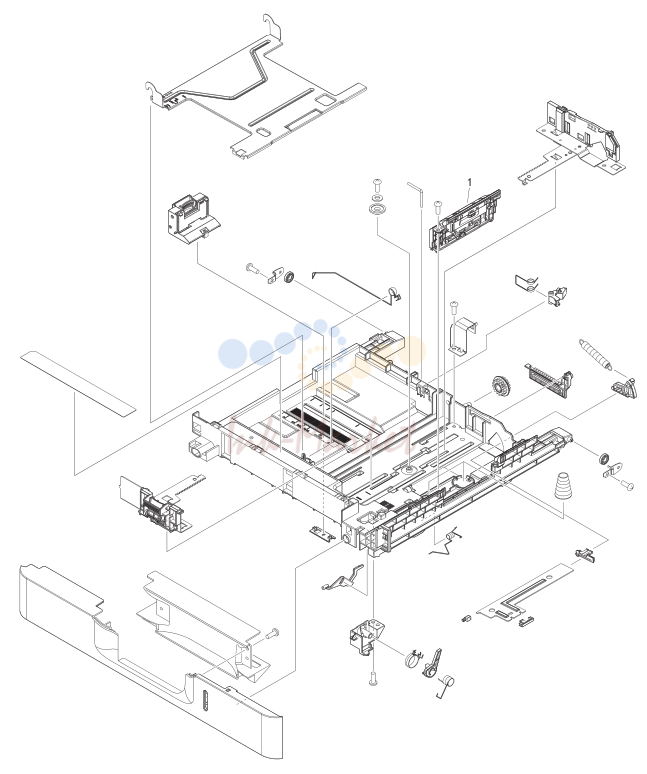

- CASSETTE
- M.P. PAPER PICK-UP ASS'Y

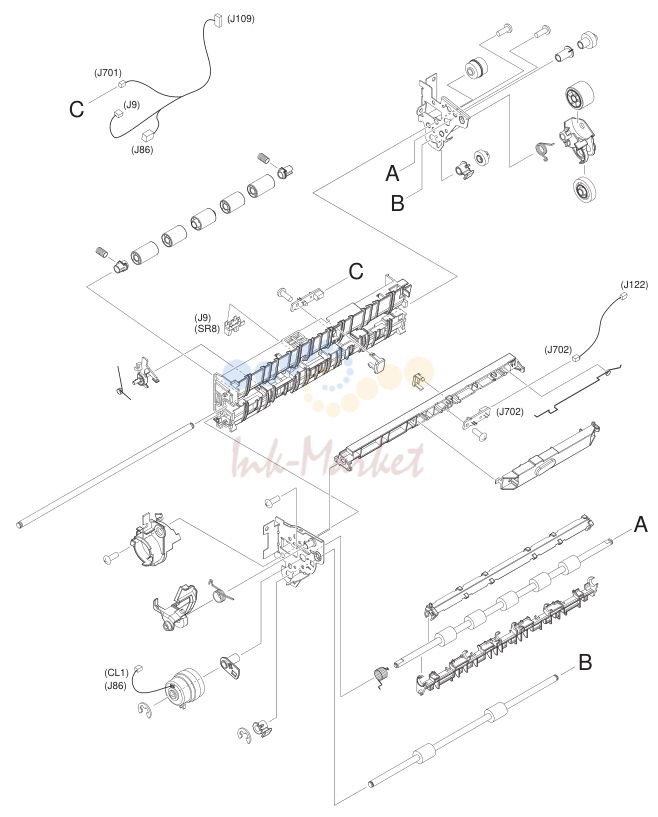

- REGISTRATION ASS'Y

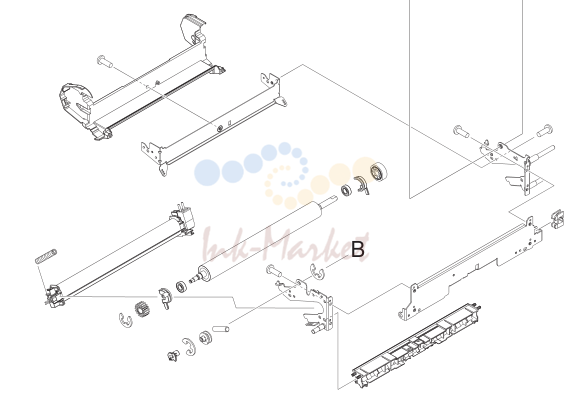

- FIXING ASS'Y

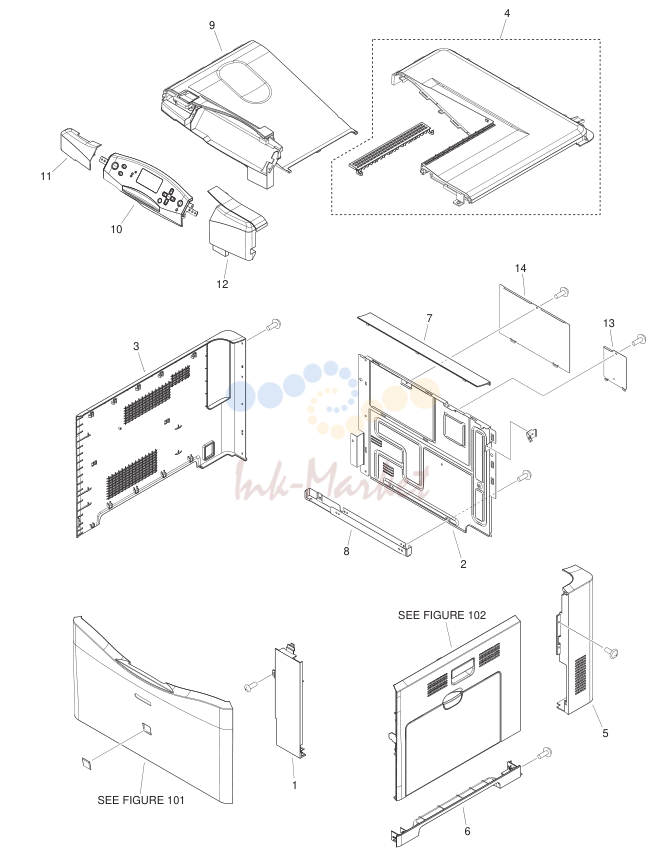

EXTERNAL PANELS, COVERS, ETC.
| № | Артикул | Наименование |
|---|---|---|
| 1 | FC8-9779-000 запросить цену → | COVER, RIGHT FRONT |
| 2 | FC8-9766-000 запросить цену → | COVER, REAR |
| 3 | FC8-9763-000 запросить цену → | COVER, LEFT |
| 4 | FM3-8793-000 запросить цену → | COVER, UPPER |
| 5 | FC8-9770-000 запросить цену → | COVER, REAR RIGHT |
| 6 | FC8-9776-000 запросить цену → | COVER, RIGHT LOWER |
| 7 | FC8-9765-000 запросить цену → | COVER, REAR UPPER |
| 8 | FC8-9769-000 запросить цену → | E, BASE, PANEL, PLATE |
| 9 | FM3-8794-000 запросить цену → | TRAY, PAPER DELIVERY JP |
| 9 | FM3-8809-000 запросить цену → | TRAY, PAPER DELIVERY US,EUR,ASIA,AU |
| 9 | FM4-3169-000 запросить цену → | TRAY, PAPER DELIVERY CN |
| 10 | FM3-8812-000 запросить цену → | OPERATION PANEL ASS'Y JP |
| 10 | FM3-8813-000 запросить цену → | OPERATION PANEL ASS'Y US,ASIA,AU |
| 10 | FM3-8814-000 запросить цену → | OPERATION PANEL ASS'Y EUR |
| 10 | FM3-8822-000 запросить цену → | OPERATION PANEL ASS'Y CN |
| 11 | FC8-9783-000 запросить цену → | COVER, CONTROL PANEL ASS'Y, LT |
| 12 | FC8-9784-000 запросить цену → | COVER, CONTROL PANEL ASS'Y, RT |
| 13 | FC8-9800-000 запросить цену → | PLATE, SHIELD |
| 14 | FC8-9819-000 запросить цену → | PLATE, SHIELD R |
| FM3-8798-000 запросить цену → | FRONT DOOR ASS'Y JP | |
| FM3-9067-000 запросить цену → | FRONT DOOR ASS'Y US | |
| FM3-9068-000 запросить цену → | FRONT DOOR ASS'Y EUR | |
| FM3-9069-000 запросить цену → | FRONT DOOR ASS'Y ASIA,CN,AU |

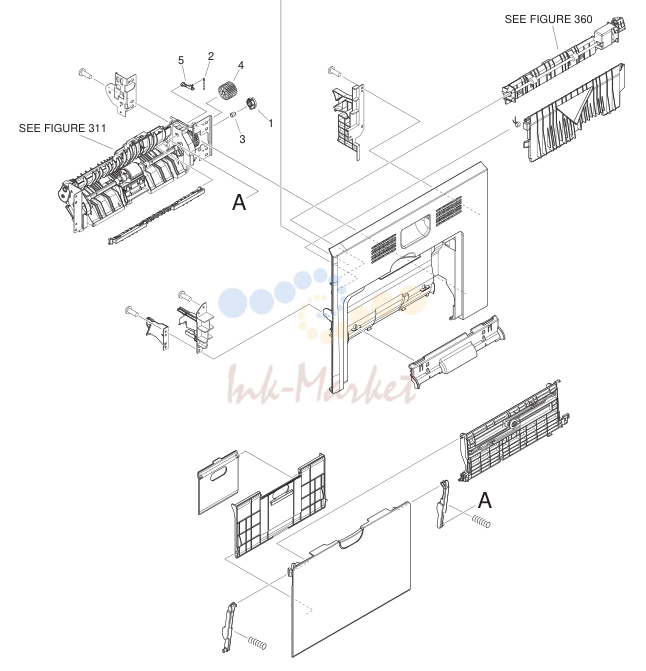

RIGHT DOOR ASS'Y
| № | Артикул | Наименование |
|---|---|---|
| FM3-8796-000 запросить цену → | RIGHT DOOR ASS'Y | |
| 1 | RC2-6018-000 запросить цену → | CAM, STOPPER |
| 2 | RU6-2569-000 запросить цену → | SPRING, TENSION |
| 3 | RC2-4734-000 запросить цену → | SPRING, GROUNDING |
| 4 | RU6-0509-000 запросить цену → | GEAR, 26T |
| 5 | RC2-9073-000 запросить цену → | LEVER, STOPPER |

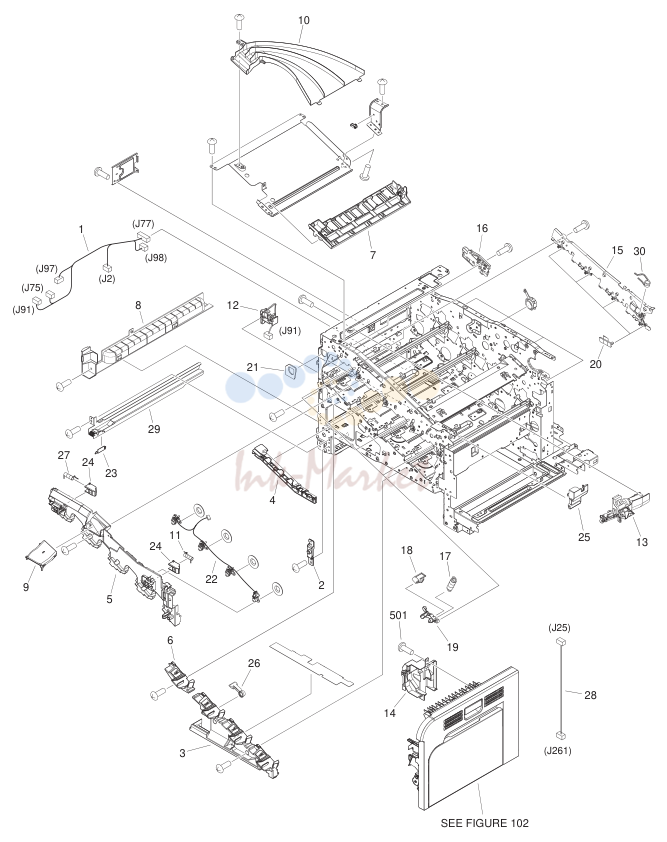

INTERNAL COMPONENTS 1
| № | Артикул | Наименование |
|---|---|---|
| 1 | RM1-5742-000 запросить цену → | LEFT CABLE ASS'Y |
| 2 | RC2-4870-000 запросить цену → | PLATE,CST. POSITIONING,FR. LF. |
| 3 | FM3-8827-000 запросить цену → | COVER, FRONT INNER, LOWER |
| 4 | RC2-5011-000 запросить цену → | GUIDE, CABLE, FRONT |
| 5 | RC2-5006-000 запросить цену → | COVER, FRONT INNER, UPPER |
| 6 | FM3-8828-000 запросить цену → | COVER, FRONT INNER, LOWER |
| 7 | RC2-5010-000 запросить цену → | GUIDE, CABLE, UPPER |
| 8 | FC8-9764-000 запросить цену → | COVER, LEFT LOWER |
| 9 | RC2-4830-000 запросить цену → | COVER, FACE-DOWN DUCT |
| 10 | RC2-4820-000 запросить цену → | DUCT, PAPER DELIVERY |
| 11 | RU6-2567-000 запросить цену → | SPRING, COMPRESSION |
| 12 | RM1-5696-000 запросить цену → | WASTE TONER DETECT ASS'Y |
| 13 | RM1-4977-000 запросить цену → | WASTE TONER DUCT ASS'Y |
| 14 | RC2-4924-000 запросить цену → | COVER, RIGHT DOOR GEAR, REAR |
| 15 | RC2-4783-000 запросить цену → | RAIL, GUIDE, FRONT |
| 16 | RC2-5960-000 запросить цену → | GUIDE, ROLLER, FRONT |
| 17 | RU6-2236-000 запросить цену → | SPRING, TENSION |
| 18 | RU6-2237-000 запросить цену → | SPRING, GROUNDING |
| 19 | RC2-3983-000 запросить цену → | LEVER, CRG. PRESSURE, FRONT |
| 20 | RC2-4426-000 запросить цену → | GUIDE, LIGHT |
| 21 | RC2-4780-000 запросить цену → | SEAL, WASTE TONER BOX |
| 22 | RM1-5704-000 запросить цену → | FRONT PRE-EXPOSURE плата ASS'Y |
| 23 | RC2-5900-000 запросить цену → | PLATE, GROUNDING RESISTOR |
| 24 | RC2-5937-000 запросить цену → | LOCK, DOOR |
| 25 | RC2-5950-000 запросить цену → | COVER, CABLE |
| 26 | RC2-5951-000 запросить цену → | LEVER, BOX PRESENCE DETECT |
| 27 | RU6-2568-000 запросить цену → | SPRING, COMPRESSION |
| 28 | RM1-7037-000 запросить цену → | CABLE, DEVELOP |
| 29 | RL1-1920-000 запросить цену → | RAIL, CASSETTE, LEFT |
| 30 | RU6-2245-000 запросить цену → | SPRING, TORSION |

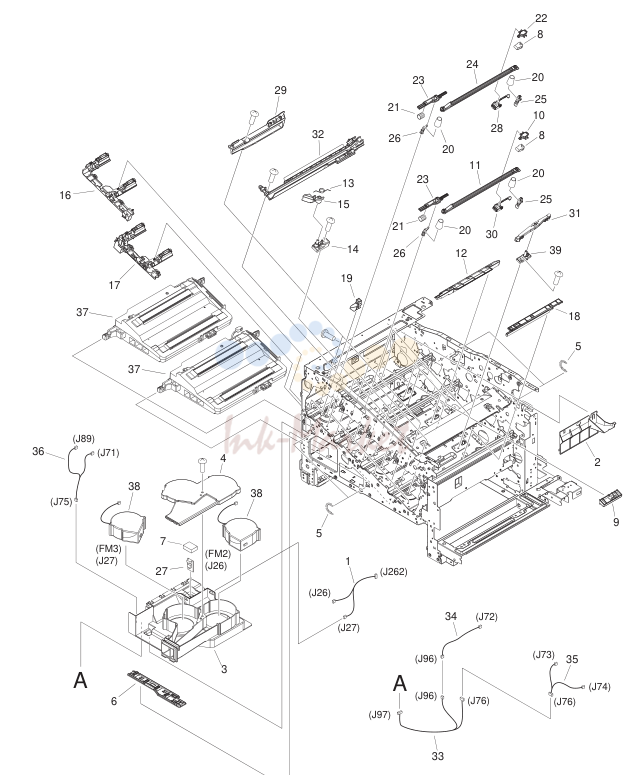

INTERNAL COMPONENTS 2
| № | Артикул | Наименование |
|---|---|---|
| 1 | RM1-5746-000 запросить цену → | FAN CABLE ASS'Y |
| 2 | RC2-5898-000 запросить цену → | TRAY, WASTE TONER CATCH |
| 3 | RC2-5044-000 запросить цену → | HOLDER, CARTRIDGE FAN |
| 4 | RC2-5932-000 запросить цену → | HOLDER, CARTRIDGE FAN |
| 5 | RU6-2436-000 запросить цену → | SPRING, TENSION |
| 6 | RC2-5971-000 запросить цену → | GUIDE, CABLE, LOWER |
| 7 | RC2-5993-000 запросить цену → | SEAL, CARTRIDGE FAN HOLDER |
| 8 | RC2-5970-000 запросить цену → | SPRING, LEAF |
| 9 | RC2-5160-000 запросить цену → | STOPPER, PLATE |
| 10 | RC2-5909-000 запросить цену → | TAB |
| 11 | RC2-5910-000 запросить цену → | SHUTTER |
| 12 | RC2-5912-000 запросить цену → | COVER |
| 13 | RC2-5958-000 запросить цену → | SPRING, TORSION |
| 14 | RC2-5955-000 запросить цену → | HOLDER, CRG. LOCK LEVER |
| 15 | RC2-5954-000 запросить цену → | LEVER, CARTRIDGE LOCK |
| 16 | RC2-5966-000 запросить цену → | GUIDE, TRANSFER S CABLE, 1 |
| 17 | RC2-5967-000 запросить цену → | GUIDE, TRANSFER S CABLE, 2 |
| 18 | RC2-5962-000 запросить цену → | COVER |
| 19 | RC2-5969-000 запросить цену → | GUIDE, CARTRIDGE ESTRANGEMENT |
| 20 | RU6-2318-000 запросить цену → | SPRING, COMPRESSION |
| 21 | RU6-2316-000 запросить цену → | SPRING, COMPRESSION |
| 22 | RC2-4428-000 запросить цену → | TAB |
| 23 | RC2-4415-000 запросить цену → | LEVER, SHUTTER |
| 24 | RC2-4413-000 запросить цену → | SHUTTER |
| 25 | RC2-4407-000 запросить цену → | ARM, SHUTTER, REAR |
| 26 | RC2-4406-000 запросить цену → | ARM, SHUTTER, FRONT |
| 27 | RK2-2229-000 запросить цену → | SENSOR узел, TMP./HUM. SENSING |
| 28 | RL1-2144-000 запросить цену → | BASE |
| 29 | RM1-5700-000 запросить цену → | TONER SENSOR HOLDER ASS'Y |
| 30 | RL1-1923-000 запросить цену → | BASE |
| 31 | RM1-4979-000 запросить цену → | BASE ASS'Y |
| 32 | RM1-4984-000 запросить цену → | LOWER CRG. GUIDE ASS'Y |
| 33 | RM1-5749-000 запросить цену → | CONNECTING CABLE ASS'Y |
| 34 | RM1-5740-000 запросить цену → | SENSOR CABLE ASS'Y |
| 35 | RM1-5741-000 запросить цену → | SENSOR CABLE ASS'Y |
| 36 | RM1-5752-000 запросить цену → | MOTOR/SENSOR CABLE ASS'Y |
| 37 | RM1-5676-000 запросить цену → | LASER/SCANNER ASS'Y |
| 38 | RK2-2418-000 запросить цену → | FAN FM2,FM3 [DP] |
| 39 | RM1-5588-000 запросить цену → | STAND ASS'Y |

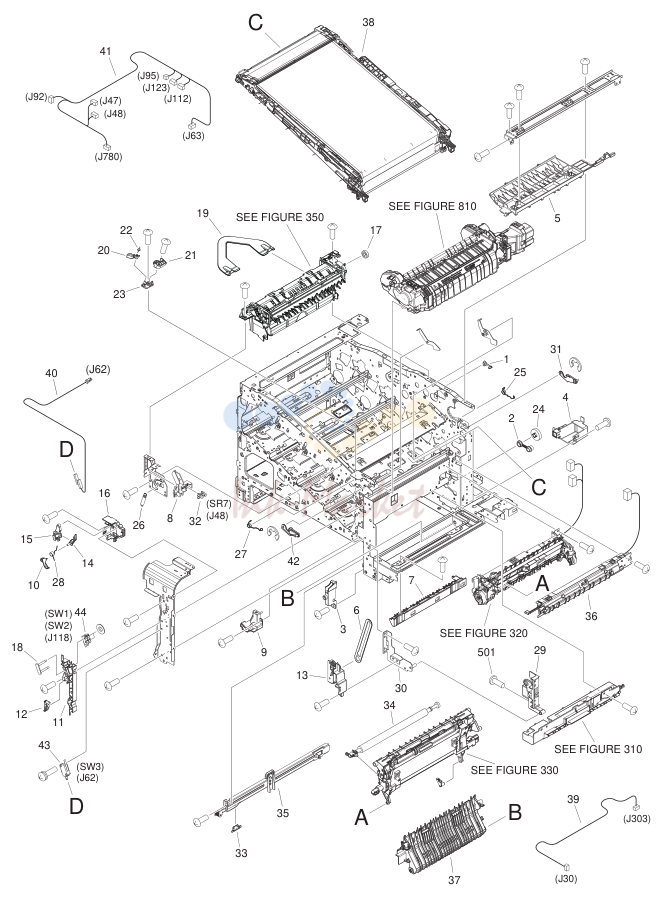

INTERNAL COMPONENTS 3
| № | Артикул | Наименование |
|---|---|---|
| 1 | RC2-4541-000 запросить цену → | BUSHING |
| 2 | RC2-4875-000 запросить цену → | BUSHING |
| 3 | RC2-4869-000 запросить цену → | PLATE,CST. POSITIONING,FR. RT. |
| 4 | RC2-4871-000 запросить цену → | PLATE,CST. POSITIONING,RR. RT. |
| 5 | RC2-4914-000 запросить цену → | GUIDE, DOOR LATCH, RIGHT |
| 6 | RC2-4916-000 запросить цену → | LINK, DOOR STOPPER |
| 7 | RC2-4915-000 запросить цену → | GUIDE, OPTION ENTRANCE |
| 8 | FC8-9803-000 запросить цену → | GUIDE, SENSOR CABLE |
| 9 | RC2-5019-000 запросить цену → | COVER, INNER, RIGHT LOWER |
| 10 | RC2-5120-000 запросить цену → | LINK, INTERLOCK |
| 11 | RC2-5123-000 запросить цену → | MOUNT, INTERLOCK SWITCH |
| 12 | RC2-5121-000 запросить цену → | ARM, INTERLOCK LINK SWITCH |
| 13 | RC2-5113-000 запросить цену → | HOLDER, SWITCH |
| 14 | RC2-5119-000 запросить цену → | LINK, INTERLOCK |
| 15 | RC2-5118-000 запросить цену → | LINK, INTERLOCK |
| 16 | RC2-5117-000 запросить цену → | FRAME, INTERLOCK |
| 17 | RU6-0536-000 запросить цену → | GEAR, 19T |
| 18 | RC2-5913-000 запросить цену → | SHAFT |
| 19 | FC8-9794-000 запросить цену → | GUIDE, DUPLEXING REVERSE |
| 20 | RC2-5954-000 запросить цену → | LEVER, CARTRIDGE LOCK |
| 21 | RC2-5957-000 запросить цену → | HOLDER, CARTRIDGE LOCK LEVER |
| 22 | RC2-5958-000 запросить цену → | SPRING, TORSION |
| 23 | RC2-5956-000 запросить цену → | HOLDER, CARTRIDGE LOCK LEVER |
| 24 | RU6-0521-000 запросить цену → | GEAR, 26T |
| 25 | RC2-4378-000 запросить цену → | SPRING, TORSION |
| 26 | RU6-2268-000 запросить цену → | SPRING, TORSION |
| 27 | RC2-4377-000 запросить цену → | SPRING, TORSION |
| 28 | RC2-5122-000 запросить цену → | LINK, INTERLOCK |
| 29 | RC2-4894-000 запросить цену → | HINGE, RIGHT DOOR, FRONT |
| 30 | RL1-1925-000 запросить цену → | SUPPORT, RIGHT DOOR, FRONT |
| 31 | RM1-5533-000 запросить цену → | REAR LOCK ARM ASS'Y |
| 32 | WG8-5696-000 запросить цену → | PHOTO INTERRUPTER, TLP1243 SR7 |
| 33 | RC2-6028-000 запросить цену → | PLATE, GROUNDING RESISTOR |
| 34 | RM1-4990-000 запросить цену → | 2ND TRANSFER ROLLER ASS'Y |
| 35 | RM1-5012-000 запросить цену → | RIGHT CASSETTE RAIL ASS'Y |
| 36 | RM1-4953-000 запросить цену → | DENSITY DETECT SENSOR ASS'Y |
| 37 | RM1-4980-000 запросить цену → | LOWER PICK-UP GUIDE ASS'Y |
| 38 | FM3-8817-000 запросить цену → | INTERMEDIATE TRANS. BELT ASS'Y |
| 39 | FM4-1584-000 запросить цену → | CONTROL PANEL CABLE ASS'Y |
| 40 | RM1-5718-000 запросить цену → | SWITCH CABLE ASS'Y |
| 41 | FM4-1585-000 запросить цену → | FRONT CABLE ASS'Y |
| 42 | RM1-5532-000 запросить цену → | FRONT LOCK ARM ASS'Y |
| 43 | WC4-5171-000 запросить цену → | SWITCH SW3 |
| 44 | RM1-5732-000 запросить цену → | DOOR SWICH ASS'Y SW1,SW2 |

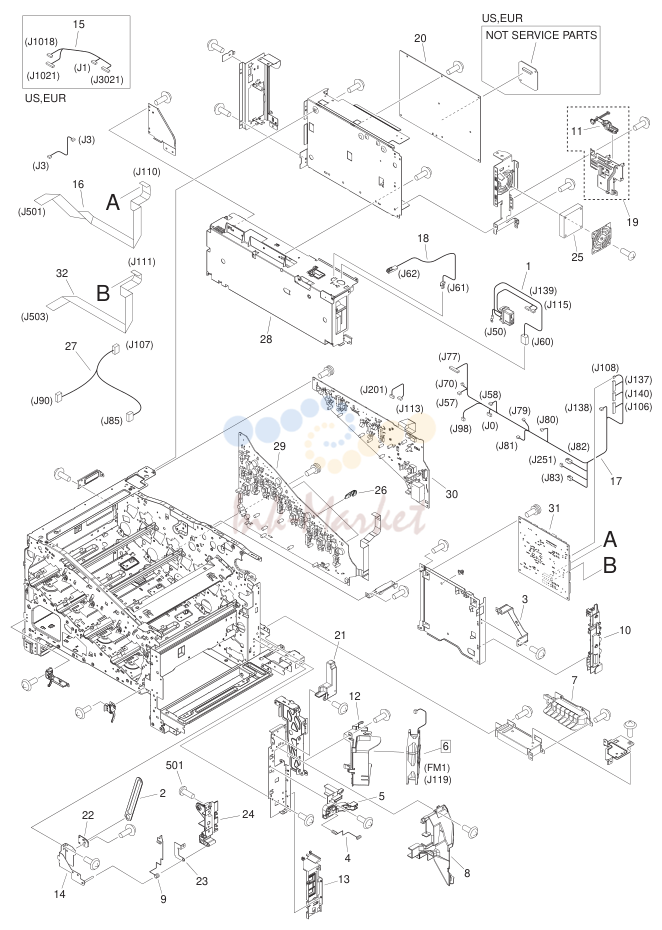

INTERNAL COMPONENTS 4
| № | Артикул | Наименование |
|---|---|---|
| 1 | RM1-5714-000 запросить цену → | FIXING CONNECTING CABLE ASS'Y |
| 2 | RC2-4916-000 запросить цену → | LINK, DOOR STOPPER |
| 3 | RL1-1948-000 запросить цену → | PANEL, GUARD |
| 4 | RC2-5021-000 запросить цену → | SPRING, COMPRESSION |
| 5 | RC2-5020-000 запросить цену → | HOLDER, 2ND TRNSFR. CONTACT |
| 6 | RK2-2416-000 запросить цену → | FAN FM1 [DP] |
| 7 | FC8-9767-000 запросить цену → | HANDLE, REAR |
| 8 | RC2-5047-000 запросить цену → | DUCT, DUPLEXING FAN |
| 9 | RC2-5148-000 запросить цену → | SPRING, GROUNDING |
| 10 | RC2-5930-000 запросить цену → | GUIDE, CABLE |
| 11 | FC8-9817-000 запросить цену → | ARM, SWITCH |
| 12 | RC2-5046-000 запросить цену → | HOLDER, DUPLEXING FAN |
| 13 | RC2-5933-000 запросить цену → | GUIDE, FLEXIBLE FLAT CABLE |
| 14 | RL1-1926-000 запросить цену → | SUPPORT, RIGHT DOOR, REAR |
| 15 | FM4-1592-000 запросить цену → | COUNTER CABLE US,EUR |
| 16 | RK2-2506-000 запросить цену → | CABLE, SCANNER FLAT |
| 17 | RM1-5721-000 запросить цену → | REAR CABLE ASS'Y |
| 18 | RM1-5719-000 запросить цену → | SWITCH CONNECTING CABLE ASS'Y |
| 19 | FM3-8805-000 запросить цену → | INNER CONNECTING плата ASS'Y |
| 20 | FM4-1628-000 запросить цену → | MAIN CONTROLLER ASS'Y JP |
| 20 | FM4-1631-000 запросить цену → | MAIN CONTROLLER ASS'Y US,EUR |
| 20 | FM4-1638-000 запросить цену → | MAIN CONTROLLER ASS'Y ASIA,CN,AU |
| 21 | RC2-5016-000 запросить цену → | COVER, CROSSMEMBER, RIGHT REAR |
| 22 | RC2-4918-000 запросить цену → | HOLDER, LINK |
| 23 | RC2-6027-000 запросить цену → | PLATE, REINFOR |
| 24 | RC2-4895-000 запросить цену → | HINGE, RIGHT DOOR, REAR |
| 25 | FK2-0993-000 запросить цену → | FAN |
| 26 | RC2-9074-000 запросить цену → | SPACER, LOCK |
| 27 | RM1-5737-000 запросить цену → | M.P. SENSOR CABLE ASS'Y |
| 28 | FM4-4178-000 запросить цену → | POWER SUPPLY GROUNDING узел JP |
| 28 | FM4-5110-000 запросить цену → | POWER SUPPLY GROUNDING узел US |
| 28 | FM4-1593-000 запросить цену → | POWER SUPPLY GROUNDING узел EUR,ASIA,CN,AU |
| 29 | RM1-5680-000 запросить цену → | LW. H.V.POWER SUPPLY плата ASS'Y |
| 30 | RM1-5681-000 запросить цену → | UP. H.V.POWER SUPPLY плата ASS'Y |
| 31 | FM4-1580-000 запросить цену → | DC CONROLLER плата ASS'Y |
| 501 | XB4-7401-005 запросить цену → | SCREW,TAPPING,TRUSS HEAD,M4X10 |

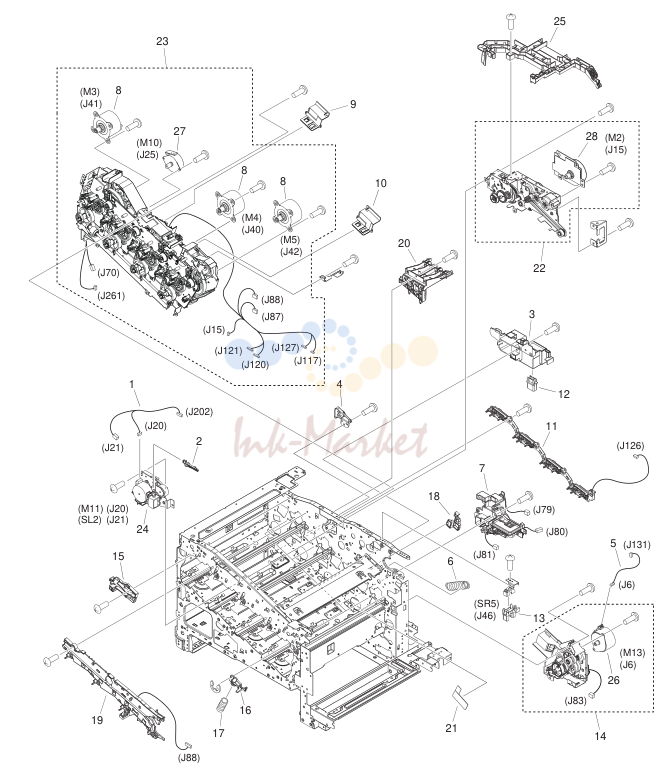

INTERNAL COMPONENTS 5
| № | Артикул | Наименование |
|---|---|---|
| 1 | RM1-5730-000 запросить цену → | DUPLEXING узел CABLE ASS'Y |
| 2 | RC2-4824-000 запросить цену → | ARM, SOLENOID |
| 3 | RC2-4872-000 запросить цену → | PLATE,CST. POSITIONING,RR. LF. |
| 4 | RC2-5015-000 запросить цену → | STOPPER, SCANNER |
| 5 | RM1-5731-000 запросить цену → | PICK-UP MOTOR CABLE ASS'Y |
| 6 | RU6-2405-000 запросить цену → | SPRING, TENSION |
| 7 | RM1-4976-000 запросить цену → | LIFTER DRIVE ASS'Y |
| 8 | RM1-4988-000 запросить цену → | DRUM MOTOR ASS'Y |
| 9 | RC2-5104-000 запросить цену → | GUIDE, CABLE |
| 10 | RC2-9069-000 запросить цену → | GUIDE, CABLE |
| 11 | RM1-5712-000 запросить цену → | MEMORY TAG DETECT ASS'Y |
| 12 | VS1-7258-007 запросить цену → | CONNECTOR, DRAWER |
| 13 | WG8-5696-000 запросить цену → | PHOTO INTERRUPTER, TLP1243 |
| 14 | RM1-4975-000 запросить цену → | CST. PAPER PICK-UP DRIVE ASS'Y |
| 15 | RC2-5961-000 запросить цену → | GUIDE, ROLLER, REAR |
| 16 | RC2-3972-000 запросить цену → | LEVER, PRESSURE, REAR |
| 17 | RU6-2234-000 запросить цену → | SPRING, COMPRESSION |
| 18 | RC2-5959-000 запросить цену → | GUIDE, PRE-EXPOSURE CABLE |
| 19 | RM1-5705-000 запросить цену → | REAR PRE-EXPOSURE плата ASS'Y |
| 20 | RM1-4978-000 запросить цену → | HIGH VOLTAGE HOLDER ASS'Y |
| 21 | RC2-5968-000 запросить цену → | SHEET, PRE-EXPOSURE COVER |
| 22 | RM1-4974-000 запросить цену → | FIXING DRIVE ASS'Y |
| 23 | RM1-4954-000 запросить цену → | MAIN DRIVE ASS'Y |
| 24 | RM1-4973-000 запросить цену → | DUPLEXING DRIVE ASS'Y |
| 25 | RC2-5017-000 запросить цену → | GUIDE, REAR CABLE, RIGHT |
| 26 | RM1-5773-000 запросить цену → | PICK-UP MOTOR ASS'Y |
| 27 | RK2-2415-000 запросить цену → | MOTOR, STEPPING, DC |
| 28 | RM1-4983-000 запросить цену → | FIXING MOTOR ASS'Y |
CASSETTE
| № | Артикул | Наименование |
|---|---|---|
| FM3-8800-000 запросить цену → | CASSETTE | |
| 1 | RM1-4966-000 запросить цену → | SEPARATION ROLLER ASS'Y |
| RM1-4967-000 запросить цену → | CASSETTE PAPER PICK-UP ASS'Y | |
| 1 | RM1-4968-000 запросить цену → | PAPER PICK-UP ROLLER ASS'Y |
| 2 | WG8-5696-000 запросить цену → | PHOTO INTERPRUPER |

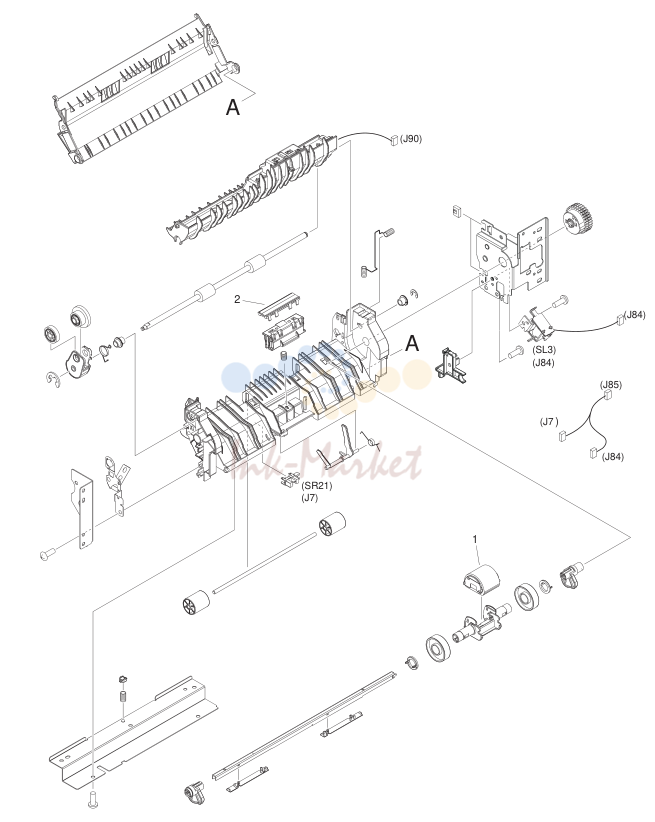

M.P. PAPER PICK-UP ASS'Y
| № | Артикул | Наименование |
|---|---|---|
| RM1-4961-000 запросить цену → | M.P. PAPER PICK-UP ASS'Y | |
| 1 | RL1-2184-000 запросить цену → | ROLLER, MULTI-PURPOSE PICK-UP |
| 2 | RL1-1937-000 запросить цену → | PAD, MULTI-PURPOSE SEPARATION |
REGISTRATION ASS'Y
| № | Артикул | Наименование |
|---|---|---|
| RM1-4969-000 запросить цену → | REGISTRATION ASS'Y | |
| RM1-4952-000 запросить цену → | SECONDARY TRANSFER ASS'Y | |
| RM1-4970-000 запросить цену → | PAPER DELIVERY ASS'Y | |
| RM1-4959-000 запросить цену → | DUPLEXING PAPER FEED ASS'Y |
FIXING ASS'Y
| № | Артикул | Наименование |
|---|---|---|
| FM3-8815-000 запросить цену → | FIXING ASS'Y JP | |
| FM3-8816-000 запросить цену → | FIXING ASS'Y US | |
| FM3-8824-000 запросить цену → | FIXING ASS'Y EUR,ASIA,CN,AU |
комментарии
