Canon imageRUNNER LBP 3470 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- EXTERNAL COVERS, PANELS, ETC.
- INTERNAL COMPONENTS 1
- INTERNAL COMPONENTS 2
- INTERNAL COMPONENTS 3
- INTERNAL COMPONENTS 4
- INTERNAL COMPONENTS 5

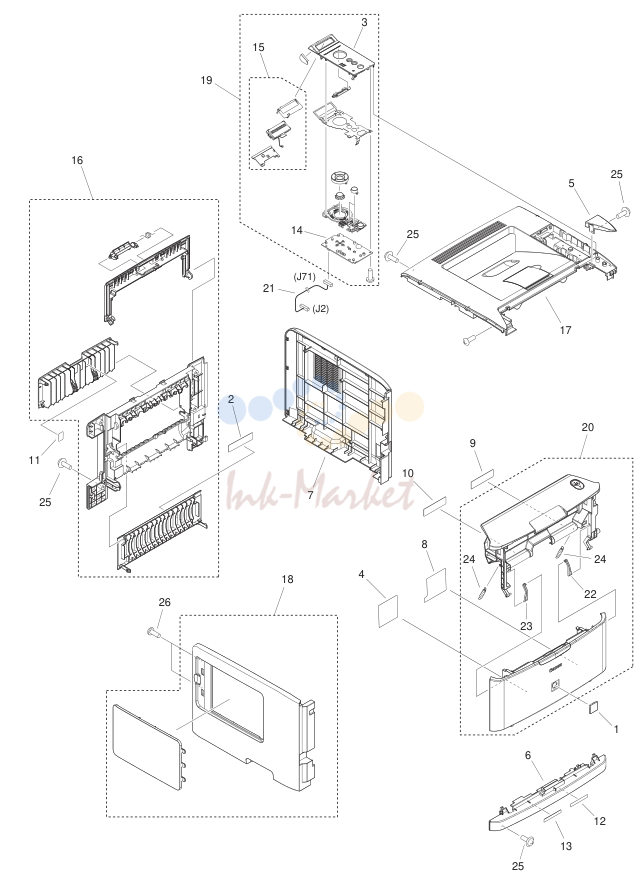

EXTERNAL COVERS, PANELS, ETC.
| № | Артикул | Наименование |
|---|---|---|
| 1 | FC7-0509-000 запросить цену → | EMBLEM |
| 2 | FC7-0810-000 запросить цену → | LABEL, DUPLEXING SIZE CONTROL |
| 3 | FC8-9858-000 запросить цену → | PANEL, OPERATE |
| 4 | FC8-0103-000 запросить цену → | LABEL, PRINT INSTRUCTION |
| 5 | FC8-9828-000 запросить цену → | COVER, RIGHT, UPPER |
| 6 | FC8-9837-000 запросить цену → | COVER, FRONT |
| 7 | FC8-9846-000 запросить цену → | COVER, RIGHT |
| 8 | FC8-9870-000 запросить цену → | LABEL, MP, SIZE |
| 9 | FC8-9871-000 запросить цену → | LABEL, JAM, HANDLE, C |
| 10 | FC8-9872-000 запросить цену → | LABEL, FUSER, PRESS, RELEASE |
| 11 | FC8-9896-000 запросить цену → | LABEL, H.V. CAUTION |
| 12 | FC8-0109-000 запросить цену → | LABEL, DUPLEX, OPE, C |
| 13 | FC8-9895-000 запросить цену → | LABEL, RELEASE, LEVERE, C |
| 14 | FM2-8329-000 запросить цену → | DISPLAY плата ASS'Y |
| 15 | FM2-8342-000 запросить цену → | LCD COVER ASS'Y |
| 16 | FM3-8834-000 запросить цену → | REAR COVER ASS'Y |
| 17 | FM3-8837-000 запросить цену → | TOP COVER ASS'Y |
| 18 | FM3-8838-000 запросить цену → | LEFT COVER ASS'Y |
| 19 | FM3-8841-000 запросить цену → | OPERATION PANNEL ASS`Y |
| 20 | FM3-8857-000 запросить цену → | CARTRIDGE DOOR ASS'Y |
| 21 | FM4-2469-000 запросить цену → | CABEL, PANEL |
| 22 | RC2-6273-000 запросить цену → | HINGE, MULTI-PURPOSE, RIGHT |
| 23 | RC2-8291-000 запросить цену → | HINGE, MULTI-PURPOSE, LEFT |
| 24 | RU5-2895-000 запросить цену → | SPRING, TENSION |
| 25 | XA9-1671-000 запросить цену → | AR SCREW, D, M3X8 |
| 26 | XA9-1503-000 запросить цену → | SCREW, TAP, M3X6 |

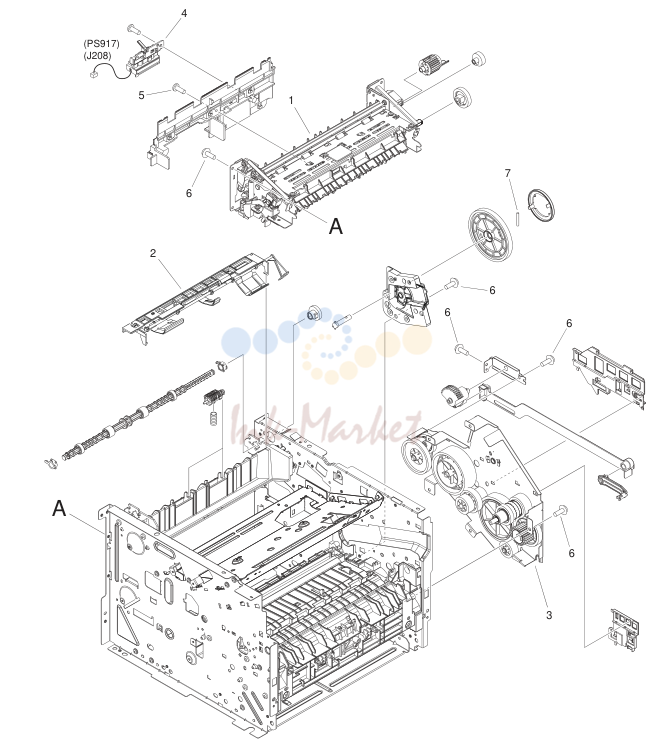

INTERNAL COMPONENTS 1
| № | Артикул | Наименование |
|---|---|---|
| 1 | RM1-6405-000 запросить цену → | FIXING ASS'Y |
| 2 | RM1-6401-000 запросить цену → | PAPER RETAINING DELIVERY ASS'Y |
| 3 | RM1-6421-000 запросить цену → | MAIN DRIVE ASS'Y |
| 4 | RM1-6445-000 запросить цену → | REVERSE SENSOR ASS'Y PS917 |
| 5 | XA9-1503-000 запросить цену → | SCREW, TAP, M3X6 |
| 6 | XA9-1671-000 запросить цену → | AR SCREW, D, M3X8 |
| 7 | RC2-8349-000 запросить цену → | PIN LARGE GEAR |

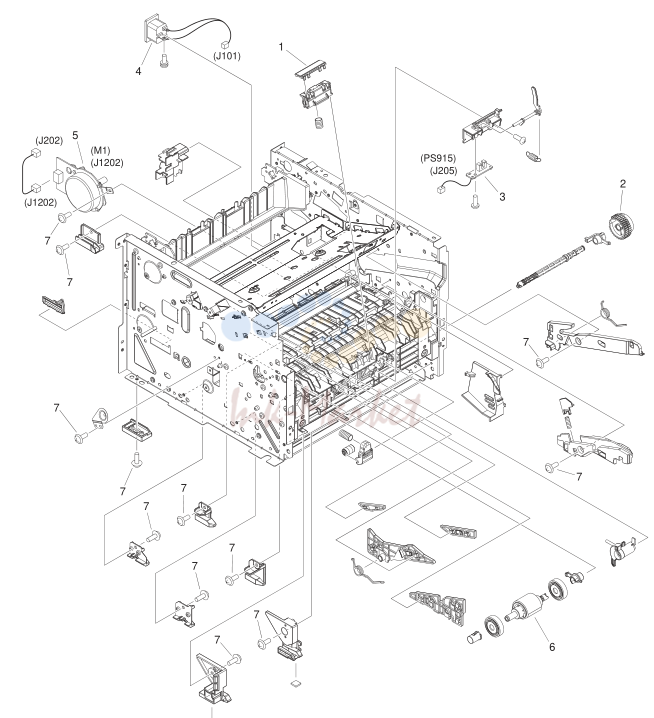

INTERNAL COMPONENTS 2
| № | Артикул | Наименование |
|---|---|---|
| 1 | RL1-2115-000 запросить цену → | PAD, MULTI-PURPOSE SEPARATION |
| 2 | RM1-1301-000 запросить цену → | PAPER PICK-UP GEAR ASS'Y |
| 3 | RM1-6350-000 запросить цену → | MULTI-PURPOSE SENSOR плата ASS'Y PS915 |
| 4 | RM1-6375-000 запросить цену → | INLET CABLE ASS'Y |
| 5 | RM1-6378-000 запросить цену → | MAIN MOTOR ASS'Y M1 |
| 6 | RM1-6414-000 запросить цену → | PAPER PICK-UP ROLLER ASS'Y |
| 7 | XA9-1671-000 запросить цену → | AR SCREW, D, M3X8 |

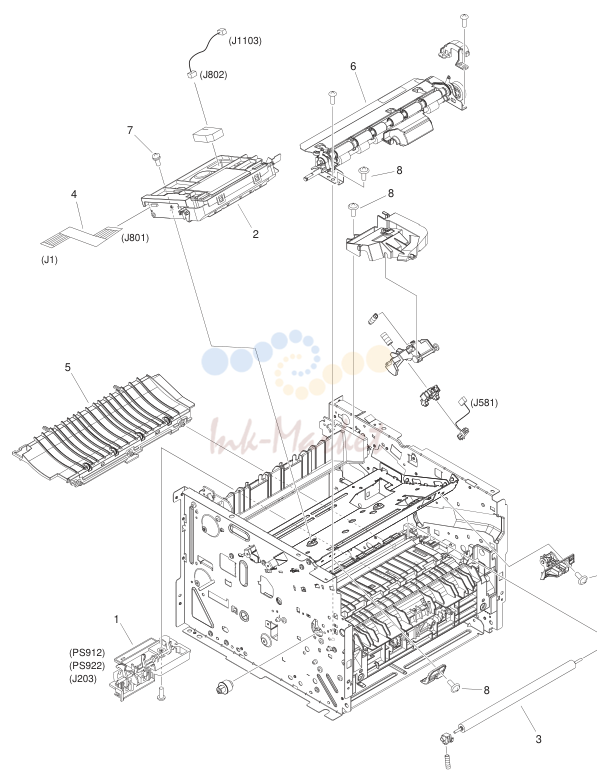

INTERNAL COMPONENTS 3
| № | Артикул | Наименование |
|---|---|---|
| 1 | FM3-8855-000 запросить цену → | TOP SENSOR ASS'Y PS912,PS922 |
| 2 | RM1-6424-000 запросить цену → | SCANNER ASS'Y |
| 3 | RM1-6450-000 запросить цену → | TRANSFER ROLLER ASS'Y |
| 4 | RK2-2719-000 запросить цену → | CABLE, LASER FLEXIBLE FLAT |
| 5 | RM1-6402-000 запросить цену → | PAPER FEED GUIDE ASS'Y |
| 6 | RM1-6419-000 запросить цену → | REGISTRATION ASS'Y |
| 7 | XA9-1420-000 запросить цену → | SCREW, W/WASHER, M3X8 |
| 8 | XA9-1671-000 запросить цену → | SCREW, D, M3X8 |

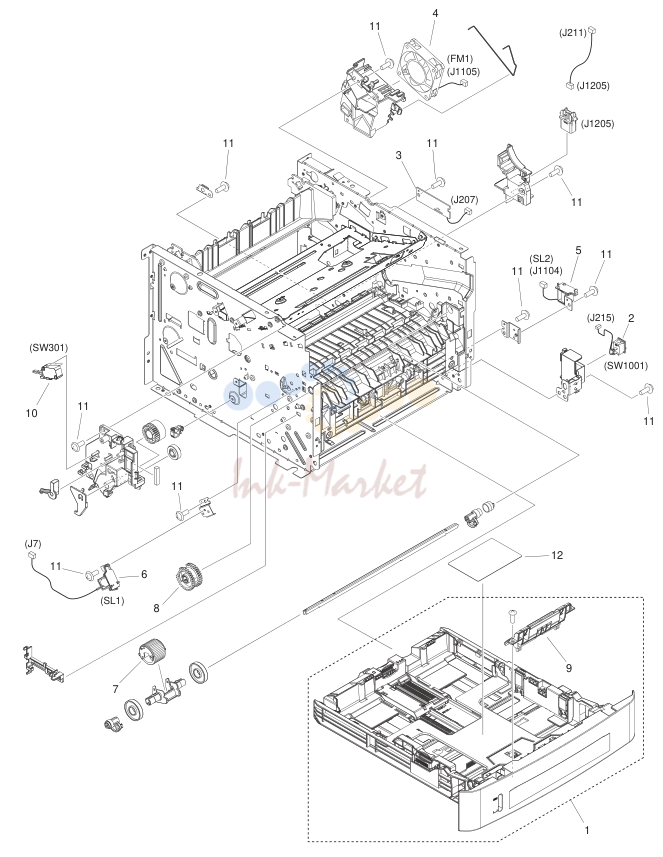

INTERNAL COMPONENTS 4
| № | Артикул | Наименование |
|---|---|---|
| 1 | FM3-8839-000 запросить цену → | CASSETTE ASS'Y |
| 2 | FM4-3336-000 запросить цену → | POWER SUPPLY SWITCH ASS'Y SW1001 |
| 3 | FM4-3879-000 запросить цену → | DUPLEX DRIVER плата ASS'Y |
| 4 | RK2-2727-000 запросить цену → | FAN FM1 |
| 5 | RK2-2729-000 запросить цену → | SOLENOID SL2 |
| 6 | RK2-2731-000 запросить цену → | SOLENOID SL1 |
| 7 | RL1-2120-000 запросить цену → | ROLLER, MULTI-PURPOSE PICK-UP |
| 8 | RM1-4275-000 запросить цену → | PAPER PICK-UP GEAR ASS'Y |
| 9 | RM1-6397-000 запросить цену → | SEPARATION PAD HOLDER ASS'Y |
| 10 | WC4-5171-000 запросить цену → | MICROSWITCH SW301 |
| 11 | XA9-1671-000 запросить цену → | AR SCREW, D, M3X8 |
| 12 | FC8-9878-000 запросить цену → | LABEL, OPE, CHANGE, PAPER |

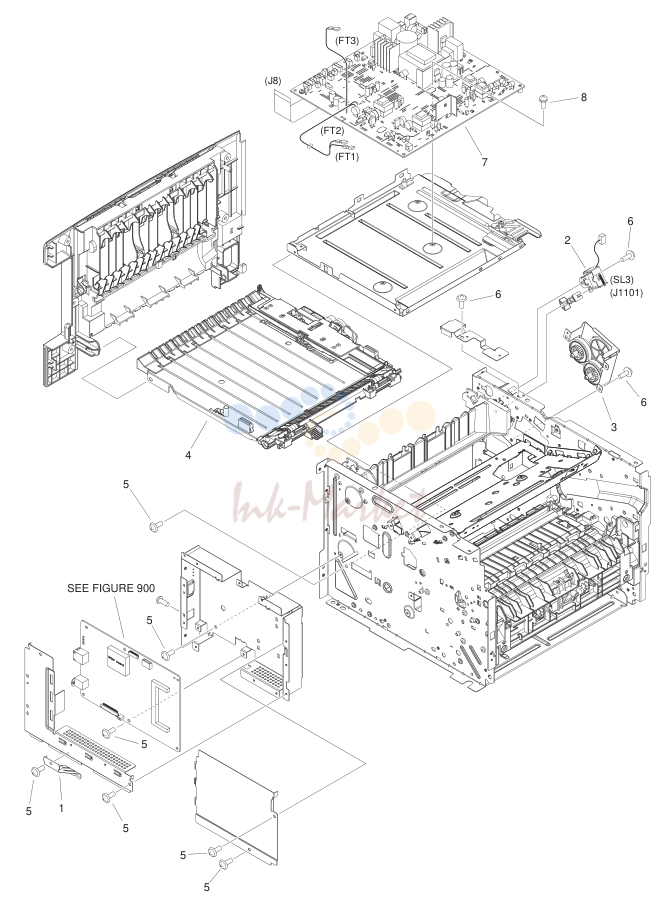

INTERNAL COMPONENTS 5
| № | Артикул | Наименование |
|---|---|---|
| 1 | FC7-3206-000 запросить цену → | PLATE, GROUNDING |
| 2 | RK2-2733-000 запросить цену → | SOLENOID SL3 |
| 3 | RM1-6423-000 запросить цену → | REVERSE DRIVE ASS'Y |
| 4 | RM1-6441-000 запросить цену → | DUPLEXING PAPER FEED ASS'Y |
| 5 | XA9-1503-000 запросить цену → | AR SCREW, TAP, M3X6 |
| 6 | XA9-1671-000 запросить цену → | SCREW, D, M3X8 |
| 7 | FM4-2465-000 запросить цену → | ENGINE CONTROLLER ASS'Y |
| 8 | XA9-1420-000 запросить цену → | SCREW, W/WASHER, M3X8 |
| FM4-2367-000 запросить цену → | MAIN CONTROLLER плата ASS'Y | |
| 1 | WA7-3525-000 запросить цену → | IC, 24LC128-I/PG, EEP-ROM, IC9 |
| FH4-6302-000 запросить цену → | IC, S1L50552F32L000, ASIC IC1009 | |
| FL3-2802-000 запросить цену → | IC, M29W128GL70N6, FLASH-ROM IC16 |
