Canon imageRUNNER IRC7260 IRC7270 IRC7280 IRC9270 IRC9280 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- ACCESSORIES
- PRO SERIES
- INTERNAL COMPONENTS 1
- INTERNAL COMPONENTS 2
- INTERNAL COMPONENTS 3

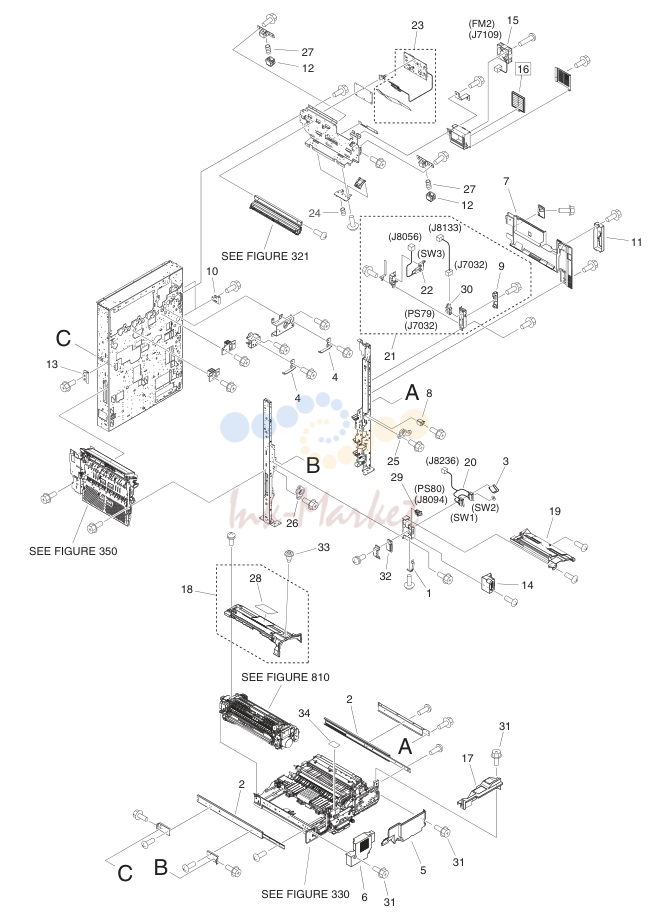

- INTERNAL COMPONENTS 4

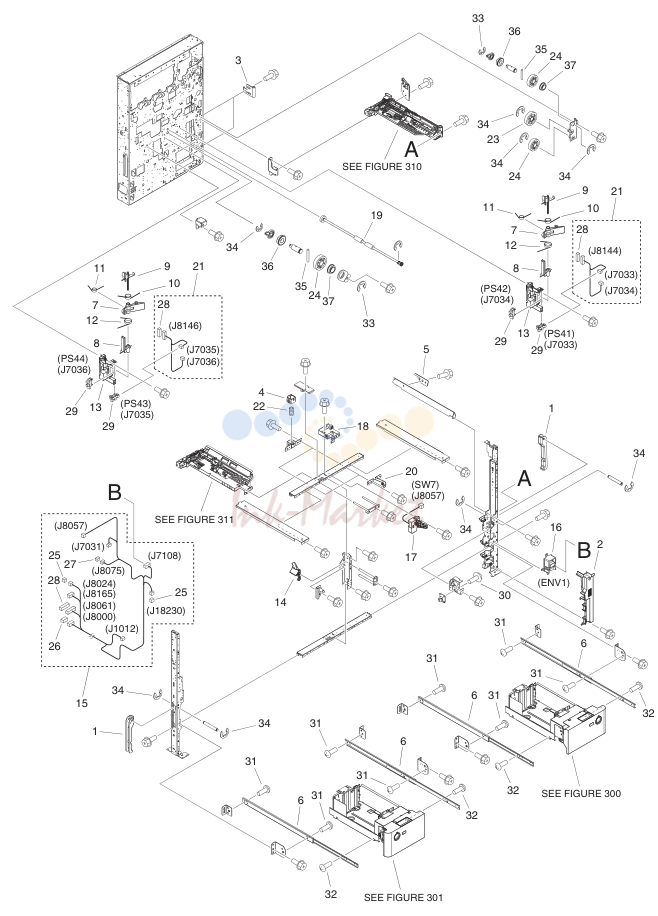

- INTERNAL COMPONENTS 5

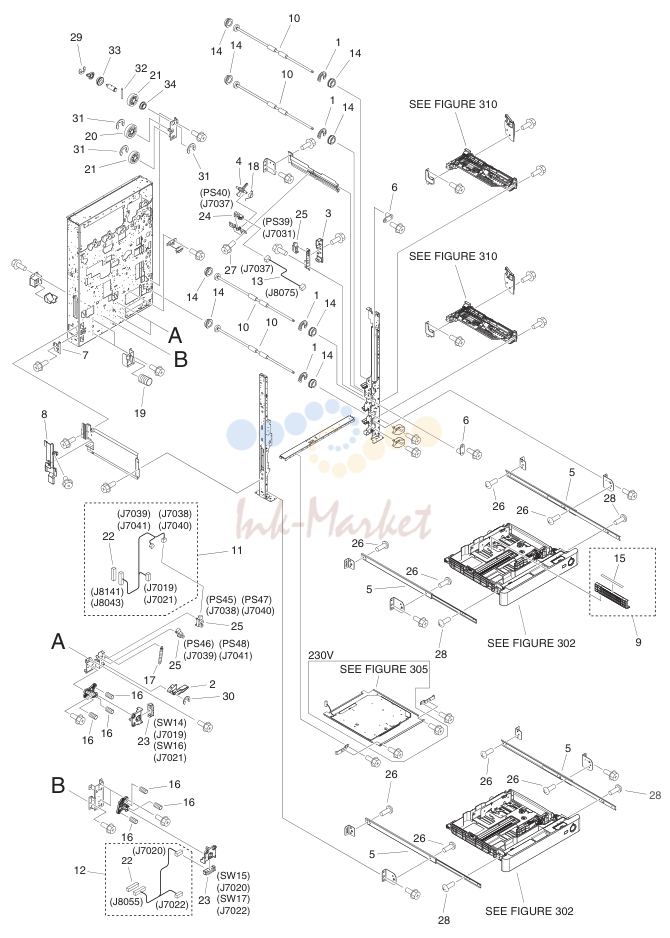

- INTERNAL COMPONENTS 6

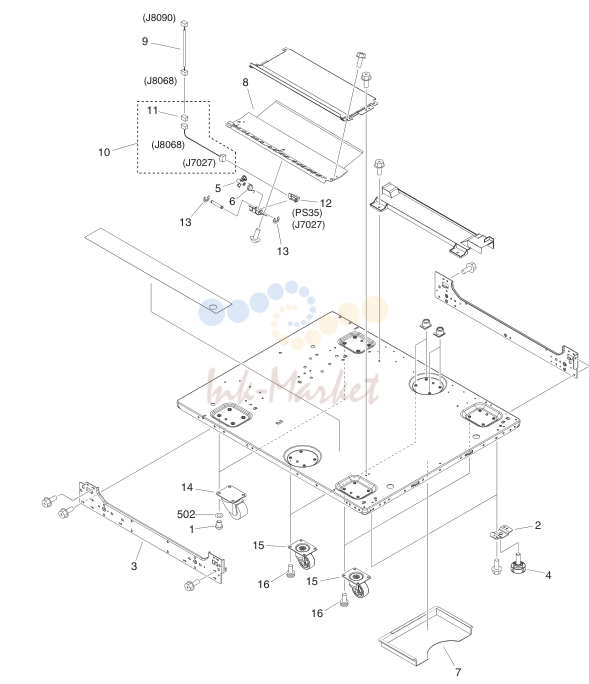

- MACHINE BOTTOM PLATE

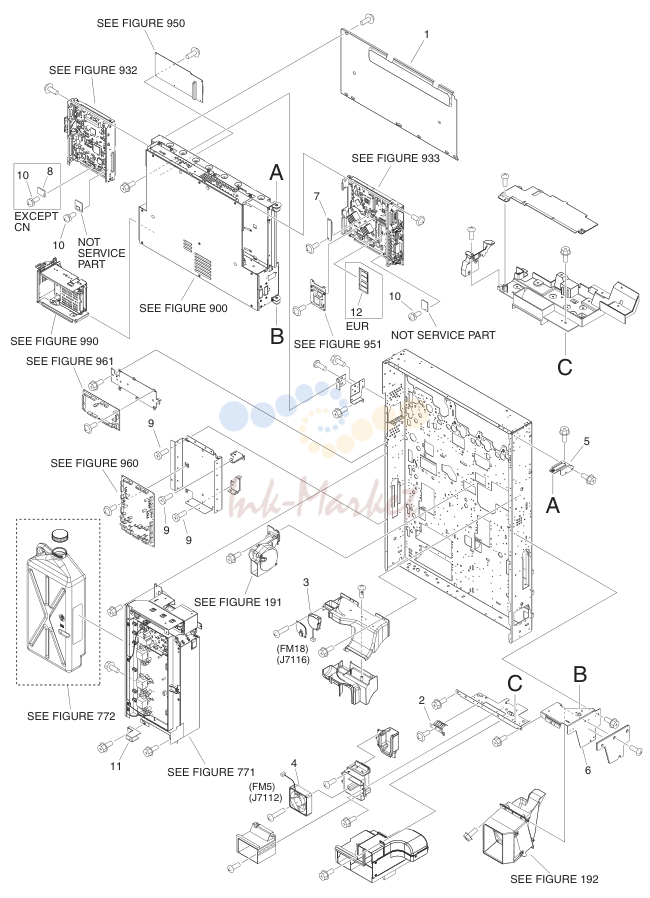

- MACHINE REAR PLATE 1

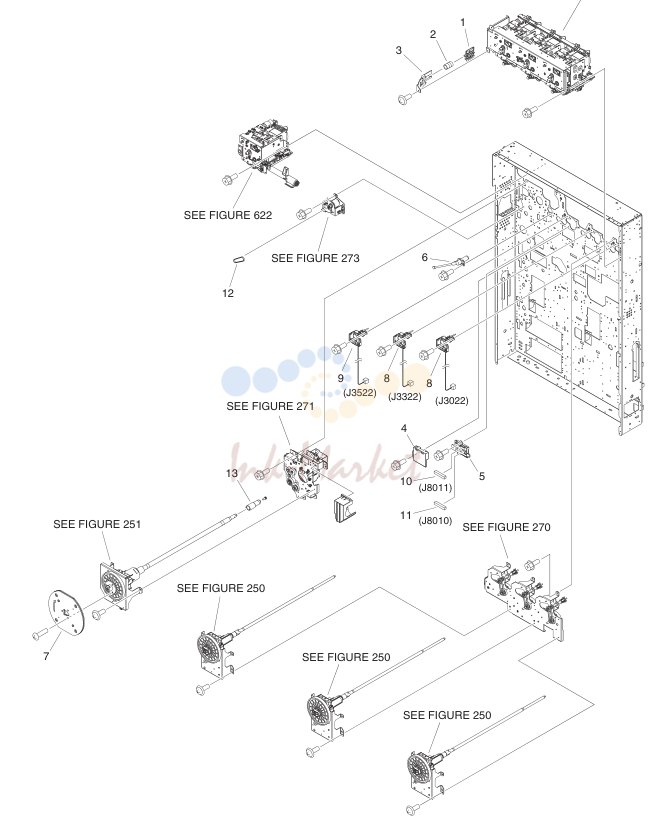

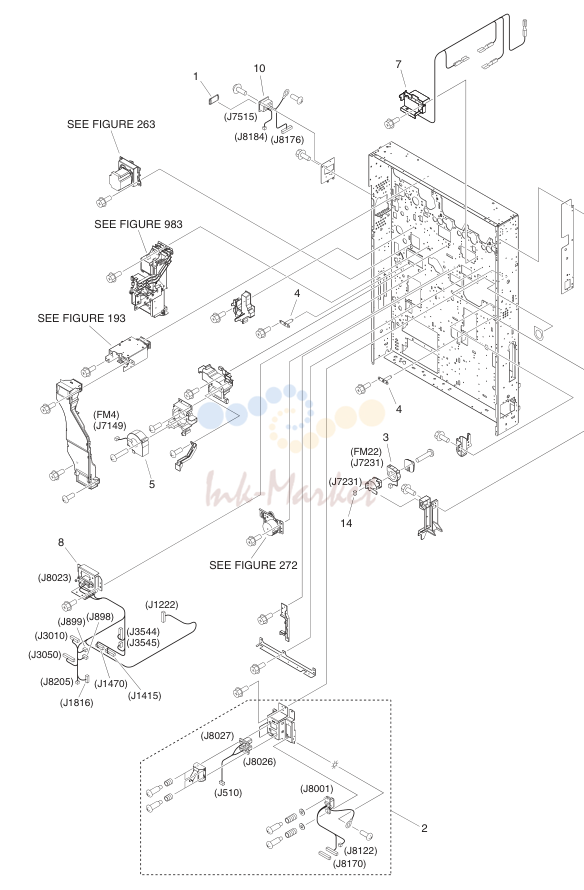

- MACHINE REAR PLATE 2
- MACHINE REAR PLATE 2

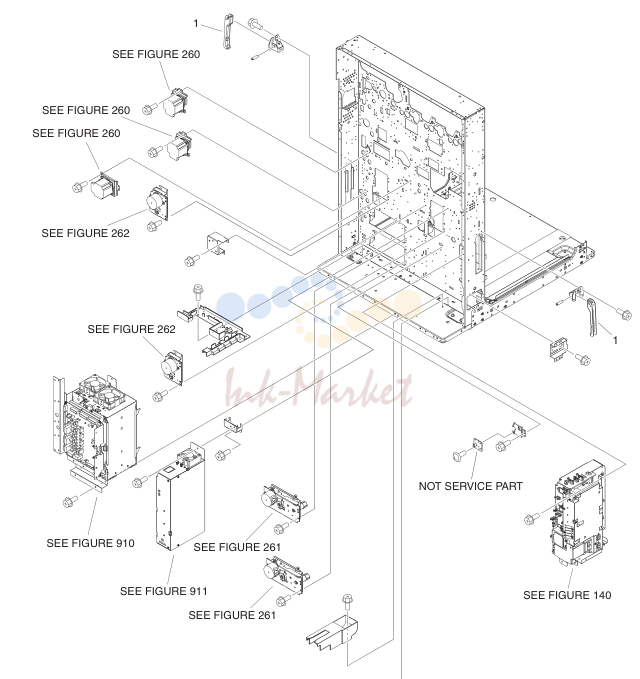

- MACHINE REAR PLATE 4
- MACHINE REAR PLATE 7
- MACHINE REAR PLATE 8
- MULTI DOOR в сборе
- VERTICAL PATH DOOR в сборе
- REVERSE DELIVERY DOOR в сборе
- FRONT INNER DOOR в сборе
- FLAT CONTROL PANEL в сборе (EXCEPT PRO
- UPRIGHT CONTROL PANEL в сборе (PRO
- CONTROL PANEL ARM в сборе (PRO SERIES)
- POWER CORD TERMINAL в сборе
- DEVELOPING DRIVE ASS'Y, COLOR
- 1.1K RIGHT PAPER DECK ASS'Y
- 1.1K LEFT PAPER DECK ASS'Y
- CASSETTE в сборе
- PAPER PICK-UP в сборе, RIGHT
- PAPER PICK-UP в сборе, LEFT
- MULTI TRAY в сборе
- MULTI DOOR PAPER PICK-UP ASS'Y
- REGISTRATION в сборе
- REG. PATCH DETECT в сборе
- SEE FIGURE 986
- PRE-FIXING PAPER FEED в сборе
- REVERSE PAPER DELIVERY ASS'Y
- DECURLER PATH ACCESSORY ASS'Y (DECURLER
- (J2103)
- ROTATION FRAME в сборе (DECURLER model)
- HOLDER узел, DRUM узел
- I.T.BELT в сборе
- PRIMARY CORONA в сборе
- SECONDARY TRANSFER в сборе
- HOPPER MOUNT в сборе, COLOR
- HOPPER в сборе, BLACK
- BOTTLE EXCHANGE крышка в сборе
- DEVELOPING в сборе
- WASTE TONER BOTTLE CASE ASS'Y
- FIXING в сборе
- FIXING FRAME в сборе
- FIXING CLEANER в сборе
- INNER PAPER DELIVERY в сборе
- CONTROLLER BOX в сборе
- DC POWER SUPPLY BOX в сборе
- MAIN CONTROLLER плата ASS'Y, 1
- MAIN CONTROLLER плата ASS'Y, 2

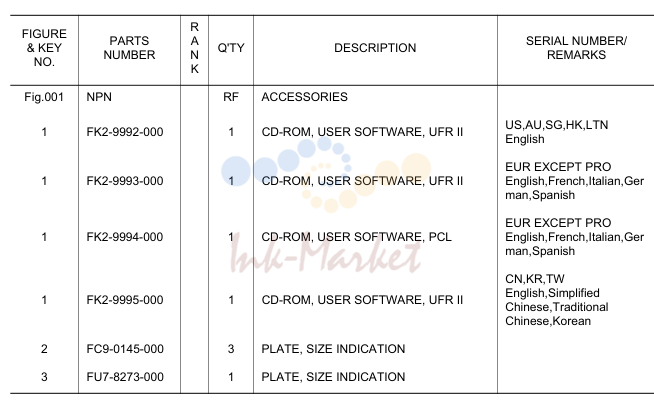

ACCESSORIES
| № | Артикул | Наименование |
|---|---|---|
| 1 | FK2-9992-000 запросить цену → | CD-ROM, USER SOFTWARE, UFR II English EUR EXCEPT PRO |
| 1 | FK2-9993-000 запросить цену → | CD-ROM, USER SOFTWARE, UFR II English,French,Italian,Ger man,Spanish EUR EXCEPT PRO |
| 1 | FK2-9994-000 запросить цену → | CD-ROM, USER SOFTWARE, PCL English,French,Italian,Ger man,Spanish CN,KR,TW English,Simplified |
| 1 | FK2-9995-000 запросить цену → | CD-ROM, USER SOFTWARE, UFR II Chinese,Traditional Chinese,Korean |
| 2 | FC9-0145-000 запросить цену → | PLATE, SIZE INDICATION |
| 3 | FU7-8273-000 запросить цену → | PLATE, SIZE INDICATION |

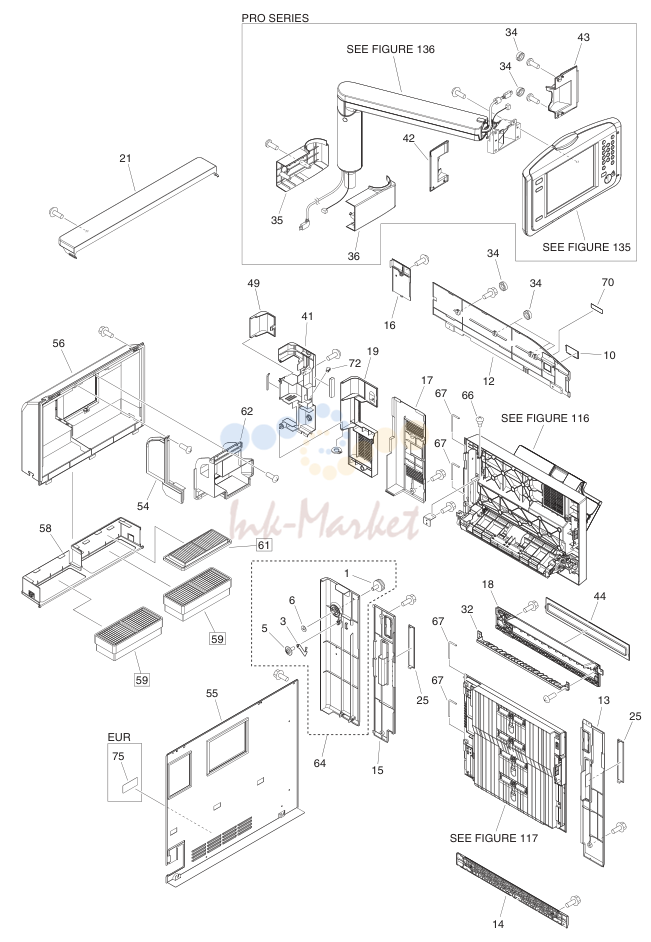

PRO SERIES
| № | Артикул | Наименование |
|---|---|---|
| 1 | FB2-5500-020 запросить цену → | SCREW, M4X9 |
| 2 | FB2-7551-000 запросить цену → | TAPE, SUPPORT |
| 3 | FC0-8799-000 запросить цену → | SPRING |
| 4 | FC0-9151-000 запросить цену → | COVER, FRONT UPPER, LEFT |
| 5 | XA9-1013-000 запросить цену → | SCREW, M3X8 |
| 6 | FC2-2121-000 запросить цену → | WASHER |
| 7 | FC8-1835-000 запросить цену → | HINGE |
| 8 | FC8-1840-000 запросить цену → | HINGE, UPPER |
| 9 | FC8-1841-000 запросить цену → | HINGE, LOWER |
| 10 | FC8-1844-000 запросить цену → | COVER, MAIN SWITCH |
| 11 | FC8-1851-000 запросить цену → | COVER, FRONT |
| 12 | FC8-1854-000 запросить цену → | COVER, RIGHT UPPER |
| 13 | FC8-1855-010 запросить цену → | COVER, RIGHT LOWER, FRONT |
| 14 | FC8-1856-000 запросить цену → | COVER, LOWER |
| 15 | FC8-1857-000 запросить цену → | COVER, RIGHT LOWER, REAR |
| 16 | FC8-1858-000 запросить цену → | COVER, RIGHT, REAR |
| 17 | FC8-1859-000 запросить цену → | COVER, RIGHT CENTER |
| 18 | FC8-1860-000 запросить цену → | COVER, DECK GUIDE |
| 19 | FC8-1862-000 запросить цену → | COVER, HARD DISK DRIVE |
| 20 | FC8-1864-000 запросить цену → | COVER, BOX, LEFT |
| 21 | FC8-1865-000 запросить цену → | COVER, BOX, UPPER |
| 22 | FC8-1866-010 запросить цену → | COVER, LEFT UPPER |
| 23 | FC8-1867-010 запросить цену → | COVER, LEFT LOWER, FRONT |
| 24 | FC8-1869-010 запросить цену → | COVER, LEFT LOWER, REAR |
| 25 | FC8-1872-000 запросить цену → | COVER, HANDLE |
| 26 | FC8-1874-000 запросить цену → | COVER, CONNECTOR |
| 27 | FC8-1876-000 запросить цену → | COVER, CASSETTE, LOWER |
| 28 | FC8-1877-000 запросить цену → | COVER, CORNER, RIGHT |
| 29 | FC8-2366-000 запросить цену → | COVER, UPPER RIGHT |
| 30 | FC8-2367-000 запросить цену → | COVER, FRONT UPPER, RIGHT |
| 31 | FC8-2368-010 запросить цену → | CASE, RIGHT |
| 32 | FC8-2654-000 запросить цену → | GUIDE, DECK, LOWER AU,SG,HK,LTN,AU,CN,K |
| 33 | FC8-4723-000 запросить цену → | LABEL, TONER EXCHANGE R,TW |
| 33 | FC8-4724-000 запросить цену → | LABEL, TONER EXCHANGE US,CA,LTN |
| 33 | FC8-4725-000 запросить цену → | LABEL, TONER EXCHANGE EUR |
| 34 | FC9-0311-000 запросить цену → | CAP |
| 35 | FC9-0342-000 запросить цену → | COVER, BASE, REAR PRO SERIES |
| 36 | FC9-0343-000 запросить цену → | COVER, BASE, FRONT PRO SERIES |
| 37 | FC9-0376-010 запросить цену → | COVER, UPPER LEFT |
| 38 | FC9-0381-000 запросить цену → | COVER, SMALL, LEFT |
| 39 | FC9-0382-000 запросить цену → | COVER, SMALL, RIGHT |
| 40 | FC9-0387-000 запросить цену → | COVER, LEFT CENTER |
| 41 | FC9-0448-000 запросить цену → | COVER, SIDE |
| 42 | FC9-3843-010 запросить цену → | COVER, JOINT, LEFT PRO SERIES |
| 43 | FC9-3844-000 запросить цену → | COVER, JOINT, RIGHT PRO SERIES |
| 44 | FC9-3891-000 запросить цену → | COVER, DECK |
| 45 | FC9-3893-000 запросить цену → | PEN, TOUCH EXCEPT PRO SERIES |
| 46 | FC9-3907-000 запросить цену → | COVER, SMALL, LEFT FRONT |
| 47 | FC9-3909-000 запросить цену → | WINDOW, RECEIVE |
| 48 | FC9-3911-000 запросить цену → | COVER, SMALL, LEFT FRONT 2 |
| 49 | FC9-4010-000 запросить цену → | COVER, CONNECTOR, 2 |
| 50 | FC9-4011-000 запросить цену → | COVER, CONNECTOR, 3 |
| 51 | FC9-4037-000 запросить цену → | CUSHION, DOOR |
| 52 | FC9-4041-000 запросить цену → | FLAG, OPEN/CLOSE DETECT |
| 53 | FK2-8364-000 запросить цену → | CABLE, USER INTERFACE EXCEPT PRO SERIES |
| 54 | FL2-8697-000 запросить цену → | PLATE, DUCT PARTITION |
| 55 | FL2-8943-000 запросить цену → | PANEL, REAR LOWER |
| 56 | FL2-8945-000 запросить цену → | COVER, SILENCER |
| 57 | FL3-1185-000 запросить цену → | EMBLEM |
| 58 | FL3-4096-000 запросить цену → | LID, OZONE FILTER |
| 59 | FL3-4101-000 запросить цену → | FILTER, OZONE [DP] |
| 60 | FL3-4351-000 запросить цену → | COVER, FRONT, UPPER |
| 61 | FL3-7553-000 запросить цену → | FILTER, DUST [DP] |
| 62 | FL3-8780-000 запросить цену → | DUCT, FAN |
| 63 | FM0-2304-000 запросить цену → | COVER, UPPER CENTER PRO SERIES |
| 64 | FM0-3393-000 запросить цену → | WASTE TONER BOTTLE BOX COVER |
| 65 | FS5-9217-010 запросить цену → | SCREW, STEPPED, M4 |
| 66 | FS5-9438-030 запросить цену → | SCREW,STEPPED |
| 67 | FU6-4563-000 запросить цену → | PIN, HINGE |
| 68 | FU6-8525-000 запросить цену → | LABEL, WIRE HEIGHT |
| 69 | FU6-8529-000 запросить цену → | LABEL, TONER US,CA,LTN PRO SERIES US,CA,LTN EXCEPT PRO |
| 69 | FU6-8532-000 запросить цену → | LABEL, TONER SERIES |
| 69 | FU7-4879-000 запросить цену → | LABEL, TONER EUR PRO SERIES EUR EXCEPT PRO |
| 69 | FU7-4882-000 запросить цену → | LABEL, TONER SERIES |
| 69 | FU6-8528-000 запросить цену → | LABEL, TONER CN,KR,TW PRO SERIES |
| 69 | FU6-8531-000 запросить цену → | LABEL, TONER KR EXCEPT PRO SERIES |
| 70 | FU7-8291-000 запросить цену → | LABEL, MAIN POWER |
| 70 | FU7-8279-000 запросить цену → | LABEL, MAIN POWER US,CA,AU,SG,HK,LTN |
| 70 | FU7-8288-000 запросить цену → | LABEL, MAIN POWER EUR |
| 70 | FU7-8280-000 запросить цену → | LABEL, MAIN POWER CN |
| 70 | FU7-8282-000 запросить цену → | LABEL, MAIN POWER KR |
| 70 | FU7-8283-000 запросить цену → | LABEL, MAIN POWER TW |
| 71 | XA9-1522-000 запросить цену → | SCREW, M3X6 |
| 72 | XZ9-0379-000 запросить цену → | LATCH |
| 73 | FC0-9182-000 запросить цену → | CUSHION EUR |
| 74 | FE2-2927-000 запросить цену → | SHEET, CASE EUR |
| 75 | FU5-8560-000 запросить цену → | LABEL, GROUNDING CAUTION EUR |
| 76 | FC8-2369-000 запросить цену → | SHEET, CASE |

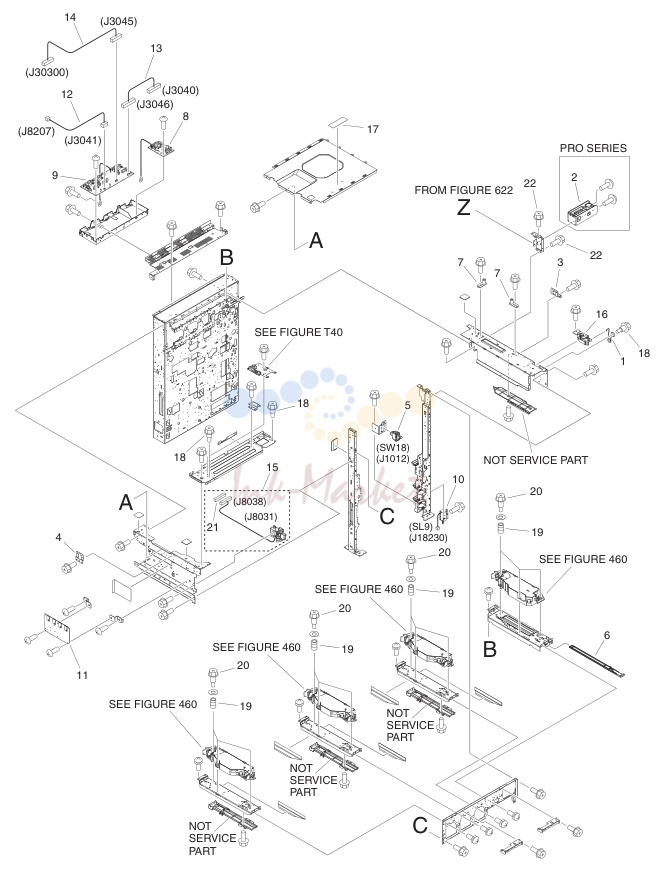

INTERNAL COMPONENTS 1
| № | Артикул | Наименование |
|---|---|---|
| 1 | FC0-0405-000 запросить цену → | SPRING, TORSION |
| 2 | FC9-0320-000 запросить цену → | BASE, FRAME PRO SERIES |
| 3 | FC9-4049-000 запросить цену → | PLATE, READER FIXED, RIGHT |
| 4 | FC9-4085-000 запросить цену → | PLATE, READER FIXED, LEFT |
| 5 | FK3-2575-000 запросить цену → | SWITCH SW18 |
| 6 | FL2-8925-000 запросить цену → | GLASS, DUST-PROOF |
| 7 | FL2-8926-000 запросить цену → | PIN, READER POSITIONING |
| 8 | FM0-0752-000 запросить цену → | DEVELOPING HIGH VOLTAGE плата |
| 9 | FM0-0753-000 запросить цену → | DEVELOPING HIGH VOLTAGE плата |
| 10 | FM0-0875-010 запросить цену → | SOLENOID узел SL9 |
| 11 | FM0-0882-000 запросить цену → | HIGH VOLTAGE плата ASS'Y |
| 12 | FM0-2068-000 запросить цену → | CABLE, DEVELOPING HIGH VOLTAGE |
| 13 | FM0-2097-000 запросить цену → | CABLE, DEVELOPING H.V., BLACK |
| 14 | FM0-2098-000 запросить цену → | CABLE, DEVELOPING H.V., COLOR |
| 15 | FM3-4950-010 запросить цену → | FR. INNER DOOR DRAWER в сборе |
| 16 | FM3-9972-000 запросить цену → | MAIN SWITCH ASS'Y |
| 17 | FS5-8623-000 запросить цену → | LABEL, WARNING LESER |
| 18 | FS5-9277-020 запросить цену → | SCREW, STEPPED, M4 |
| 19 | FU5-2682-000 запросить цену → | SPRING |
| 20 | FU5-9596-000 запросить цену → | SCREW,STEPPED,RS,M3 |
| 21 | VS1-8412-025 запросить цену → | CONNECTOR, SNAP TIGHT, BL |
| 22 | XA9-0684-000 запросить цену → | SCREW,M4X6 |

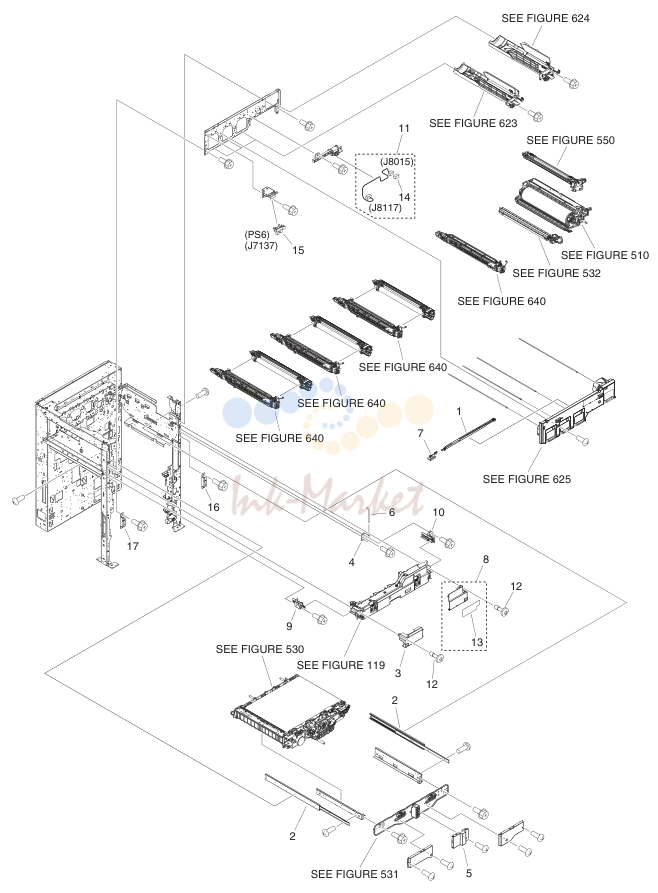

INTERNAL COMPONENTS 2
| № | Артикул | Наименование |
|---|---|---|
| 1 | FC8-2339-000 запросить цену → | ROD, GLASS CLEANING |
| 2 | FC8-9059-000 запросить цену → | RAIL, SLIDE |
| 3 | FC9-3768-000 запросить цену → | COVER, HANDLE, LEFT |
| 4 | FC9-3889-000 запросить цену → | HINGE |
| 5 | FC9-4108-000 запросить цену → | COVER, I.T.B. INNER |
| 6 | FC9-8402-000 запросить цену → | SHAFT, HINGE |
| 7 | FL2-4425-000 запросить цену → | CLEANING PAD узел |
| 8 | FL2-8927-000 запросить цену → | COVER, HANDLE, RIGHT |
| 9 | FM3-9886-000 запросить цену → | RAIL в сборе, LEFT |
| 10 | FM3-9887-000 запросить цену → | RAIL в сборе, RIGHT |
| 11 | FM4-1427-000 запросить цену → | CABLE,BLACK TONER SENSOR,RIGHT |
| 12 | FS1-9253-020 запросить цену → | SCREW, STEPPED M4X8 |
| 13 | FU6-8579-000 запросить цену → | LABEL, LASER CAUTION |
| 14 | VS1-7177-004 запросить цену → | CONNECTOR, SNAP TIGHT, BK |
| 15 | WG8-5783-000 запросить цену → | IC,PHOTO-INTERRUPTER,LG248NL1A PS6 |
| 16 | FC8-1762-000 запросить цену → | PLATE,FRAME POSITIONING, RIGHT |
| 17 | FC8-1763-000 запросить цену → | PLATE, FRAME POSITIONING, LEFT |

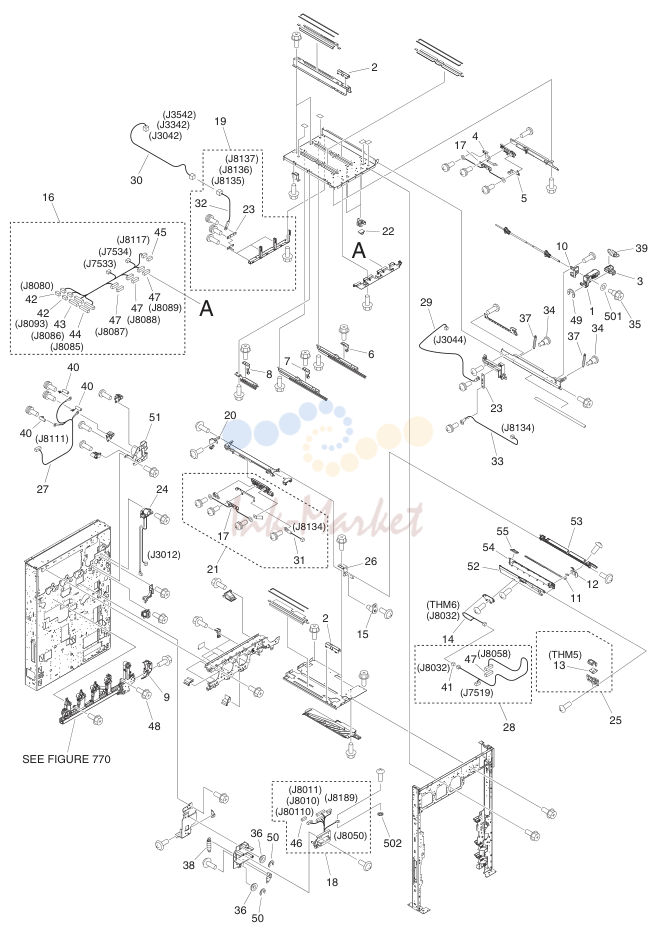

INTERNAL COMPONENTS 3
| № | Артикул | Наименование |
|---|---|---|
| 1 | FC8-2311-000 запросить цену → | LEVER, ESTRANGEMENT |
| 2 | FC8-2334-000 запросить цену → | GUIDE, CLEANER |
| 3 | FC8-2645-000 запросить цену → | LEVER, LOCK |
| 4 | FC8-2846-000 запросить цену → | SPRING, LEAF |
| 5 | FC8-2847-000 запросить цену → | SPRING, LEAF |
| 6 | FC8-2855-000 запросить цену → | PLATE, GUIDE |
| 7 | FC8-2856-000 запросить цену → | PLATE, GUIDE, M |
| 8 | FC8-2857-010 запросить цену → | PLATE, GUIDE, Y |
| 9 | FC9-3888-000 запросить цену → | COVER, MULTI SUB |
| 10 | FC9-3999-000 запросить цену → | HOLDER, CAM SHAFT |
| 11 | FC9-9331-000 запросить цену → | SHEET, GROUNDING |
| 12 | FC9-9332-000 запросить цену → | PLATE, GROUNDING |
| 13 | FK2-0607-000 запросить цену → | THERMOSENSOR THM5 |
| 14 | FK2-7919-000 запросить цену → | THERMISTOR узел THM6 |
| 15 | FL2-8865-000 запросить цену → | HINGE |
| 16 | FM0-2078-000 запросить цену → | CABLE, SENSOR CONNECTING |
| 17 | FM2-7195-000 запросить цену → | HIGH VOLTAGE плата в сборе |
| 18 | FM3-4926-000 запросить цену → | I.T.BELT DRAWER в сборе |
| 19 | FM3-4936-000 запросить цену → | DEV. TERMINAL HOLDER в сборе |
| 20 | FM3-4961-000 запросить цену → | BYPASS в сборе |
| 21 | FM3-4962-000 запросить цену → | DEVELOPING MOUNT узел |
| 22 | FM3-7941-000 запросить цену → | MACHINE TMP. SENSOR плата ASS'Y |
| 23 | FM3-9593-000 запросить цену → | H.V. RESISTOR плата в сборе |
| 24 | FM3-9890-000 запросить цену → | PRIMARY H.V. CONNECTOR ASS'Y |
| 25 | FM3-9891-000 запросить цену → | SENSOR узел, THERMO |
| 26 | FM3-9959-000 запросить цену → | DEVELOPING RAIL MOUNT ASS'Y |
| 27 | FM4-1356-000 запросить цену → | CABLE, DRUM HEATER |
| 28 | FM4-1384-000 запросить цену → | CABLE, THERMISTOR |
| 29 | FM4-1410-000 запросить цену → | CABLE, DEVELOPING, BLACK |
| 30 | FM4-1411-000 запросить цену → | CABLE, DEVELOPING, COLOR |
| 31 | FM4-1414-000 запросить цену → | CABLE, BIAS, BLACK |
| 32 | FM4-1415-000 запросить цену → | CABLE, BIAS, COLOR |
| 33 | FM4-1430-000 запросить цену → | CABLE, BIAS CONNECTING, BLACK |
| 34 | FS1-9102-020 запросить цену → | SCREW, STEPPED, M3 |
| 35 | FS5-9277-020 запросить цену → | SCREW, STEPPED, M4 |
| 36 | FU6-1182-000 запросить цену → | BUSHING |
| 37 | FU7-2316-000 запросить цену → | SPRING, TENSION |
| 38 | FU7-2344-000 запросить цену → | SPRING, TENSION |
| 39 | FU7-2347-000 запросить цену → | SPRING, TENSION |
| 40 | FU7-2389-000 запросить цену → | SPRING, COMPRESSION |
| 41 | VS1-7177-002 запросить цену → | CONNECTOR, SNAP TIGHT, BK |
| 42 | VS1-7177-004 запросить цену → | CONNECTOR, SNAP TIGHT, BK |
| 43 | VS1-7177-006 запросить цену → | CONNECTOR, SNAP TIGHT, BK |
| 44 | VS1-7177-012 запросить цену → | CONNECTOR, SNAP TIGHT, BK |
| 45 | VS1-7207-004 запросить цену → | CONNECTOR, SNAP TIGHT, BK |
| 46 | VS1-8412-003 запросить цену → | CONNECTOR, SNAP TIGHT, BL |
| 47 | VS1-8412-007 запросить цену → | CONNECTOR, SNAP TIGHT, BL |
| 48 | XA9-1386-000 запросить цену → | SCREW,RS,M3X8 |
| 49 | XD9-0134-000 запросить цену → | RING, E |
| 50 | XD9-0136-000 запросить цену → | RING, E |
| 51 | FC8-1936-000 запросить цену → | SUPPORT, POWER DISPATCHING |
| 52 | FC8-2646-000 запросить цену → | DUCT, PRIMARY, LEFT |
| 53 | FC8-2647-000 запросить цену → | RAIL, PRIMARY CORONA |
| 54 | FC9-0438-000 запросить цену → | DUCT, PRIMARY, RIGHT |
| 55 | FC9-0439-000 запросить цену → | SEAL, PRIMARY DUCT |
| 501 | XD1-1106-212 запросить цену → | WASHER,COP |
| 502 | XD1-4200-402 запросить цену → | WASHER, TOOTHED LOCK, M4 |
INTERNAL COMPONENTS 4
| № | Артикул | Наименование |
|---|---|---|
| 1 | FC0-8144-000 запросить цену → | SPRING, LEAF |
| 2 | FC0-8153-000 запросить цену → | RAIL, SLIDE |
| 3 | FC0-8156-000 запросить цену → | SPRING, TORSION |
| 4 | FC0-8160-000 запросить цену → | SPRING, LEAF |
| 5 | FC8-1975-000 запросить цену → | COVER, FIXING/FEED, RIGHT |
| 6 | FC8-1977-000 запросить цену → | COVER, FIXING/FEED, LEFT |
| 7 | FC8-2252-000 запросить цену → | COVER, MULTI INNER |
| 8 | FC8-2364-000 запросить цену → | MOUNT, FRONT DOOR HINGE, LOWER |
| 9 | FC8-2700-000 запросить цену → | MOUNT, HOOK |
| 10 | FC8-2705-000 запросить цену → | HINGE |
| 11 | FC8-2728-000 запросить цену → | COVER, MULTI DOOR INNER |
| 12 | FC8-8802-000 запросить цену → | BLOCK, PUSHING |
| 13 | FC9-3832-000 запросить цену → | HINGE |
| 14 | FC9-3887-010 запросить цену → | COVER, DOOR SWITCH INNER |
| 15 | FK2-0360-000 запросить цену → | FAN FM2 |
| 16 | FL2-0439-000 запросить цену → | FILTER, DUST [DP] |
| 17 | FL2-8906-010 запросить цену → | COVER, FIXING/FEEDER SUB |
| 18 | FM0-0411-020 запросить цену → | FIXING крышка в сборе |
| 19 | FM0-0879-000 запросить цену → | FIXING DUCT в сборе |
| 20 | FM0-2079-000 запросить цену → | CABLE, DOOR SWITCH, FRONT SW1,SW2 |
| 21 | FM3-9823-000 запросить цену → | MULTI DOOR SWITCH ASS'Y |
| 22 | FM4-1392-000 запросить цену → | CABLE, DOOR SWITCH SW3 |
| 23 | FM4-6611-000 запросить цену → | POTENTIAL CONTROL плата в сборе |
| 24 | FU5-2148-010 запросить цену → | SPRING, COMPRESSION |
| 25 | FU6-1601-000 запросить цену → | BUSHING |
| 26 | FU6-1602-000 запросить цену → | BUSHING |
| 27 | FU7-2352-000 запросить цену → | SPRING, COMPRESSION |
| 28 | FU8-8010-000 запросить цену → | LABEL, HIGH TMP. CAUTION |
| 29 | WC2-5803-000 запросить цену → | SWITCH PS80 |
| 30 | WG8-5848-000 запросить цену → | PHOTO-INTERRUPTER,GP1A173LCS0F PS79 |
| 31 | XA9-1386-000 запросить цену → | SCREW,RS,M3X8 |
| 32 | XZ9-0581-000 запросить цену → | CATCH,MAGNET |
| 33 | FS2-9001-020 запросить цену → | SCREW,STEPPED,M4 |
| 34 | FE3-9460-000 запросить цену → | SHEET, NOISE-PROOF |
INTERNAL COMPONENTS 5
| № | Артикул | Наименование |
|---|---|---|
| 1 | FB2-8094-020 запросить цену → | KNOB, 1 |
| 2 | FC8-2665-000 запросить цену → | COVER, INNER, RIGHT LOWER |
| 3 | FC8-2705-000 запросить цену → | HINGE |
| 4 | FC8-8802-000 запросить цену → | BLOCK, PUSHING |
| 5 | FC9-3747-000 запросить цену → | COVER, GEAR |
| 6 | FC9-3904-000 запросить цену → | RAIL, SLIDE |
| 7 | FC9-3963-000 запросить цену → | FLAG, PRESENCE |
| 8 | FC9-3964-000 запросить цену → | FLAG, REMNANT DETECT, 1 |
| 9 | FC9-3965-000 запросить цену → | FLAG, REMNANT DETECT, 2 |
| 10 | FC9-3966-000 запросить цену → | SPRING, TORSION |
| 11 | FC9-3967-000 запросить цену → | SPRING, TORSION |
| 12 | FC9-3968-000 запросить цену → | SPRING, TORSION |
| 13 | FC9-3991-010 запросить цену → | MOUNT, REMNANT DETECT FLAG |
| 14 | FC9-4128-010 запросить цену → | GUIDE, PAPER EXHAUST, LEFT |
| 15 | FM0-2083-000 запросить цену → | CABLE, RELAY |
| 16 | FM0-2286-000 запросить цену → | SENSOR узел, ENVIRONMENT ENV1 |
| 17 | FM3-4952-000 запросить цену → | INTERLOCK SWITCH узел SW7 |
| 18 | FM3-9915-000 запросить цену → | FIXING/FEEDER LOCK в сборе |
| 19 | FM3-9916-000 запросить цену → | ROLLER ASS'Y, PAPER FEED, LEFT |
| 20 | FM3-9976-000 запросить цену → | GUIDE STOPPER в сборе |
| 21 | FM4-1295-000 запросить цену → | CABLE, DECK REMNANT DETECT |
| 22 | FU7-2352-000 запросить цену → | SPRING, COMPRESSION |
| 23 | FU8-0071-000 запросить цену → | GEAR, 32T |
| 24 | FU8-0335-000 запросить цену → | GEAR, 28T |
| 25 | VS1-7177-002 запросить цену → | CONNECTOR, SNAP TIGHT, BK |
| 26 | VS1-7177-004 запросить цену → | CONNECTOR, SNAP TIGHT, BK |
| 27 | VS1-8412-003 запросить цену → | CONNECTOR, SNAP TIGHT, BL |
| 28 | VS1-8412-007 запросить цену → | CONNECTOR, SNAP TIGHT, BL |
| 29 | WG8-5848-000 запросить цену → | PHOTO-INTERRUPTER,GP1A173LCS0F PS41,PS42,PS43,PS44 |
| 30 | XA9-0926-000 запросить цену → | SCREW, TP, M4X8 |
| 31 | XA9-1035-000 запросить цену → | SCREW,M4X4 |
| 32 | XA9-1934-000 запросить цену → | SCREW, M4X4 |
| 33 | XD9-0134-000 запросить цену → | RING, E |
| 34 | XD9-0137-010 запросить цену → | RING, E |
| 35 | XD9-0290-000 запросить цену → | PIN, PARALLEL |
| 36 | XG9-0508-000 запросить цену → | BEARING, BALL, F688ZZ |
| 37 | XG9-0709-000 запросить цену → | BEARING, BALL, MF128ZZ-3 |
INTERNAL COMPONENTS 6
| № | Артикул | Наименование |
|---|---|---|
| 1 | FC5-2715-000 запросить цену → | RING, RETAINING |
| 2 | FC8-2487-000 запросить цену → | ARM, REMNANT DETECT |
| 3 | FC8-2700-000 запросить цену → | MOUNT, HOOK |
| 4 | FC9-3748-000 запросить цену → | FLAG, VERTICAL PATH SENSOR |
| 5 | FC9-3904-000 запросить цену → | RAIL, SLIDE |
| 6 | FC9-4117-000 запросить цену → | PIN, POSITIONING |
| 7 | FC9-8432-000 запросить цену → | HINGE |
| 8 | FL2-8696-000 запросить цену → | COVER, REVERSE CONNECTOR |
| 9 | FL2-8948-000 запросить цену → | PLATE, BACK END LIMIT |
| 10 | FM3-4966-000 запросить цену → | PAPER FEED ROLLER в сборе |
| 11 | FM4-1293-000 запросить цену → | CABLE, CASSETTE REMNANT DETECT |
| 12 | FM4-1294-000 запросить цену → | CABLE, CASSETTE SIZE 2 |
| 13 | FM4-1398-000 запросить цену → | CABLE, VERTICAL PATH |
| 14 | FS1-1189-000 запросить цену → | BUSHING, ABS |
| 15 | FU6-8537-010 запросить цену → | LABEL, INDEX PAPER GUIDE |
| 16 | FU7-2332-000 запросить цену → | SPRING, COMPRESSION |
| 17 | FU7-2333-000 запросить цену → | SPRING, TENSION |
| 18 | FU7-2383-000 запросить цену → | SPRING, TORSION |
| 19 | FU7-2395-000 запросить цену → | SPRING, COMPRESSION |
| 20 | FU8-0071-000 запросить цену → | GEAR, 32T |
| 21 | FU8-0335-000 запросить цену → | GEAR, 28T |
| 22 | VS1-8412-011 запросить цену → | CONNECTOR, SNAP TIGHT, BL |
| 23 | WC2-5680-000 запросить цену → | SWITCH, DETECT PUSH SW14,SW15,SW16,SW17 |
| 24 | WG8-5783-000 запросить цену → | IC,PHOTO-INTERRUPTER,LG248NL1A PS40 PS39,PS45,PS46,PS47,P |
| 25 | WG8-5848-000 запросить цену → | PHOTO-INTERRUPTER,GP1A173LCS0F S48 |
| 26 | XA9-1035-000 запросить цену → | SCREW,M4X4 |
| 27 | XA9-1386-000 запросить цену → | SCREW,RS,M3X8 |
| 28 | XA9-1934-000 запросить цену → | SCREW, M4X4 |
| 29 | XD9-0134-000 запросить цену → | RING, E |
| 30 | XD9-0136-000 запросить цену → | RING, E |
| 31 | XD9-0137-010 запросить цену → | RING, E |
| 32 | XD9-0290-000 запросить цену → | PIN, PARALLEL |
| 33 | XG9-0508-000 запросить цену → | BEARING, BALL, F688ZZ |
| 34 | XG9-0709-000 запросить цену → | BEARING, BALL, MF128ZZ-3 |
MACHINE BOTTOM PLATE
| № | Артикул | Наименование |
|---|---|---|
| 1 | FB4-1340-000 запросить цену → | SCREW,ALLEN HEAD,M8X10 |
| 2 | FC5-2687-000 запросить цену → | PLATE, ADJUSTER MOUNTING |
| 3 | FC8-1832-010 запросить цену → | CROSSMEMBER, LEFT LOWER |
| 4 | FC8-6639-000 запросить цену → | ADJUSTER |
| 5 | FC9-3779-000 запросить цену → | FLAG, REVERSE V. PATH SENSOR |
| 6 | FC9-3836-000 запросить цену → | SPRING, TORSION |
| 7 | FC9-9069-000 запросить цену → | HOLDER, SERVICE BOOK |
| 8 | FL2-8698-000 запросить цену → | GUIDE, DELIVERY 3 |
| 9 | FM4-1396-000 запросить цену → | CABLE, RIGHT V. PATH, 3 CENTER |
| 10 | FM4-1397-000 запросить цену → | CABLE, RIGHT VERTICAL PATH, 3 |
| 11 | VS1-8412-003 запросить цену → | CONNECTOR, SNAP TIGHT, BL |
| 12 | WG8-5848-000 запросить цену → | PHOTO-INTERRUPTER,GP1A173LCS0F PS35 |
| 13 | XD9-0134-000 запросить цену → | RING, E |
| 14 | XZ9-0409-020 запросить цену → | CASTER |
| 15 | XZ9-0678-000 запросить цену → | CASTER |
| 16 | FE4-0430-000 запросить цену → | AR SCREW, W/WASHER, M6 |
| 502 | XD1-3100-805 запросить цену → | WASHER,SPRING |
MACHINE REAR PLATE 1
| № | Артикул | Наименование |
|---|---|---|
| 1 | FC9-0447-000 запросить цену → | COVER, DC CONTROLLER |
| 2 | FC9-9343-000 запросить цену → | PLATE, GROUNDING |
| 3 | FK3-0827-000 запросить цену → | FAN FM18 |
| 4 | FL3-8779-000 запросить цену → | FAN FM5 |
| 5 | FM0-0853-000 запросить цену → | HINGE |
| 6 | FM0-0854-000 запросить цену → | PLATE, FIXING DUCT |
| 7 | FM4-0780-000 запросить цену → | BYPASS плата ASS'Y, SUB |
| 8 | FM4-0783-000 запросить цену → | TPM плата в сборе EXCEPT CN |
| 9 | XA9-1135-000 запросить цену → | SCREW,RS,M4X8 |
| 10 | XA9-1959-000 запросить цену → | SCREW, W/WASHER, M3X4 CROSSMEMBER, COVER, REAR LOWER |
| 12 | FM0-0322-000 запросить цену → | MEMORY плата в сборе EUR |
MACHINE REAR PLATE 2
| № | Артикул | Наименование |
|---|---|---|
| 1 | FC8-2791-000 запросить цену → | RACK, SHUTTER |
| 2 | FC8-2792-000 запросить цену → | SPRING, COMPRESSION |
| 3 | FC9-3670-000 запросить цену → | STOPPER, SHUTTER RACK |
| 4 | FC9-3786-010 запросить цену → | COVER, I.T.B. CABLE |
| 5 | FC9-3867-010 запросить цену → | MOUNT, CONNECTOR |
| 6 | FK3-4046-000 запросить цену → | CONNECTOR |
| 7 | FM0-2332-000 запросить цену → | FLYWHEEL, 1 |
| 8 | FM3-4979-000 запросить цену → | CORONA TERMINAL узел, Y . M |
| 9 | FM3-4981-000 запросить цену → | CORONA TERMINAL узел, C |
| 10 | VS1-8412-015 запросить цену → | CONNECTOR, SNAP TIGHT, BL |
| 11 | VS1-8412-019 запросить цену → | CONNECTOR, SNAP TIGHT, BL |
| 12 | XF2-1606-740 запросить цену → | BELT, TIMING |
| 13 | FC0-0779-010 запросить цену → | CAP, DRUM SHAFT |
MACHINE REAR PLATE 2
| № | Артикул | Наименование |
|---|---|---|
| 1 | FC0-0205-000 запросить цену → | COVER, CONNECTOR |
| 2 | FM0-0660-000 запросить цену → | FIXING DRAWER в сборе |
| 3 | FK3-0827-000 запросить цену → | FAN FM22 |
| 4 | FL2-8660-000 запросить цену → | PLATE, POSITION, FIXING/FEEDER |
| 5 | FL3-7770-000 запросить цену → | FAN FM4 |
| 7 | FM0-2288-000 запросить цену → | MOUNT, 1ST TRNSFR. TERMINAL |
| 8 | FM0-2292-000 запросить цену → | FIXING/FEEDER DRAWER в сборе |
| 10 | FM4-1366-000 запросить цену → | CABLE, LATTICE, 3.5K |
| 14 | VS1-7177-003 запросить цену → | CONNECTOR, SNAP TIGHT, BK |
MACHINE REAR PLATE 4
| № | Артикул | Наименование |
|---|---|---|
| 1 | FB2-8094-020 запросить цену → | KNOB, 1 |
| 1 | FM0-2072-010 запросить цену → | CABLE, SIGNAL MAIN |
| 2 | VS1-7177-003 запросить цену → | CONNECTOR, SNAP TIGHT, BK |
| 3 | VS1-7177-014 запросить цену → | CONNECTOR, SNAP TIGHT, BK |
| 4 | VS1-8412-009 запросить цену → | CONNECTOR, SNAP TIGHT, BL |
| 5 | VS1-8412-015 запросить цену → | CONNECTOR, SNAP TIGHT, BL |
| 1 | FK2-8362-000 запросить цену → | CABLE, USB |
| 2 | FM0-2071-000 запросить цену → | CABLE, DC POWER SUPPLY MAIN |
| 3 | FM4-1421-000 запросить цену → | CABLE, POWER |
| 4 | FM4-1458-000 запросить цену → | CABLE, CPU. P.S. CONNECTING EXCEPT PRO SERIES |
| 5 | FK2-8363-000 запросить цену → | CABLE, USB EUR |
Полный список запчастей доступен по запросу.
комментарии
