Canon imageRUNNER IRC5030 IRC5035 IRC5045 IRC5051 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- SEE FIGURE 330
- FRONT крышка в сборе
- Рисунок 332
- MACHINE FRONT PLATE

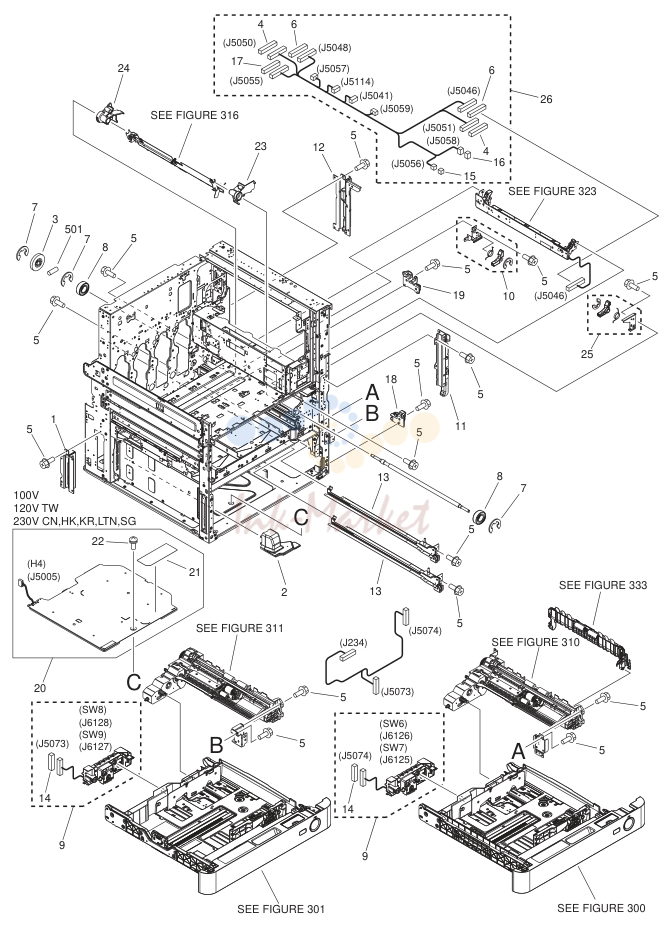

- INTERNAL COMPONENTS 1

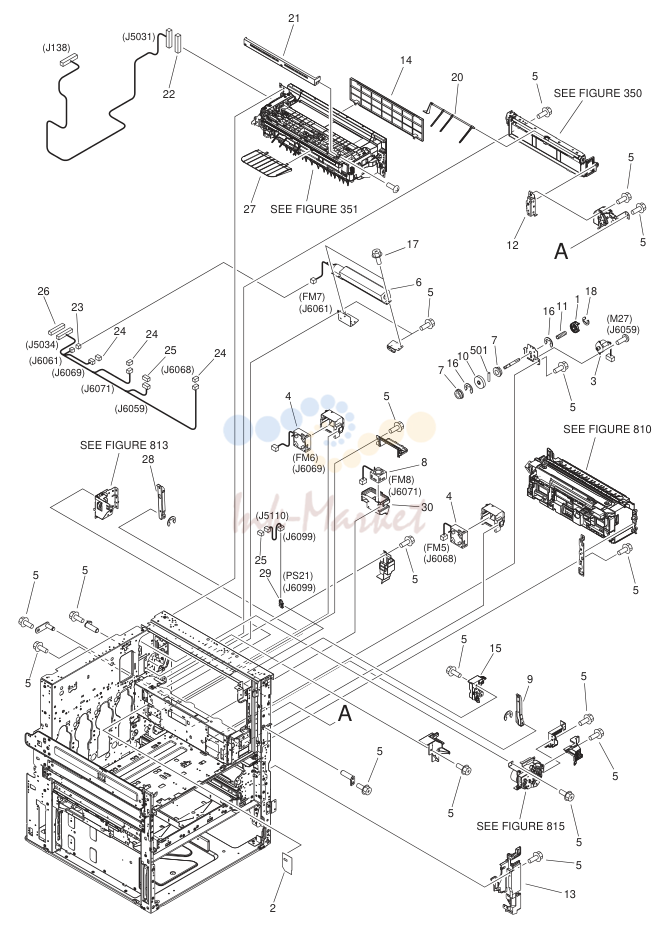

- INTERNAL COMPONENTS 2

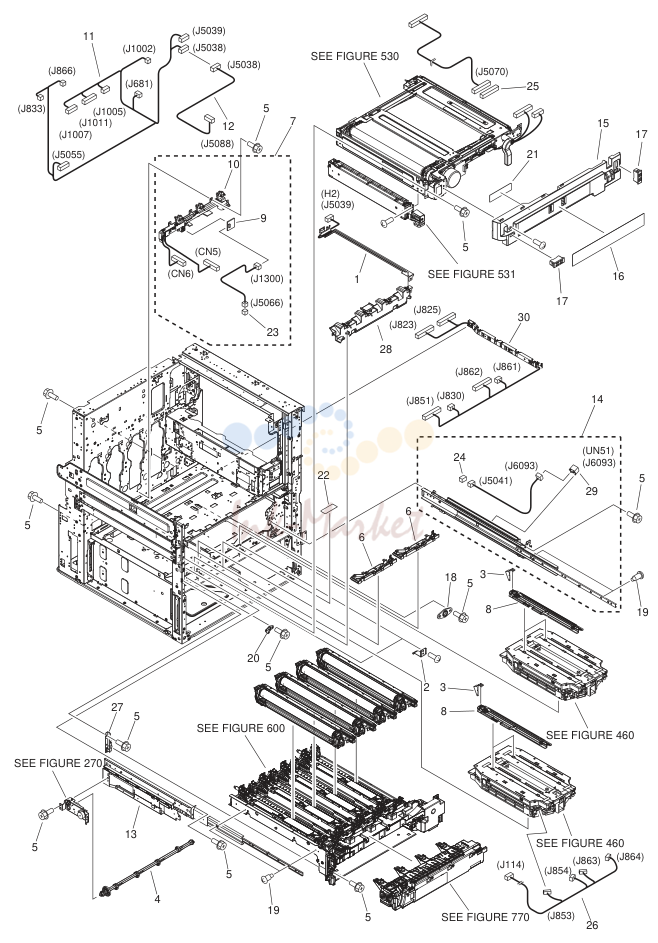

- INTERNAL COMPONENTS 3

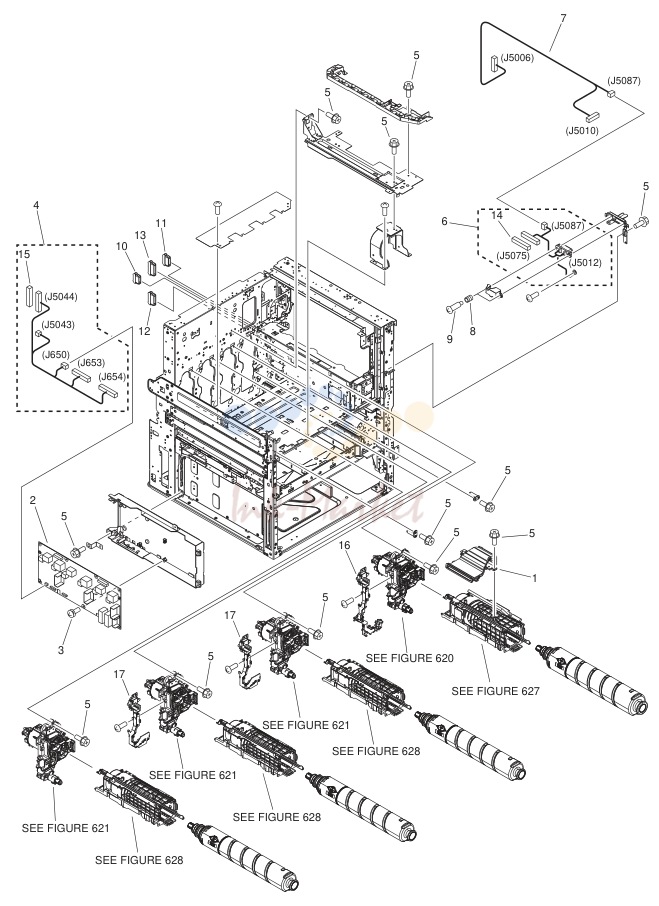

- INTERNAL COMPONENTS 4

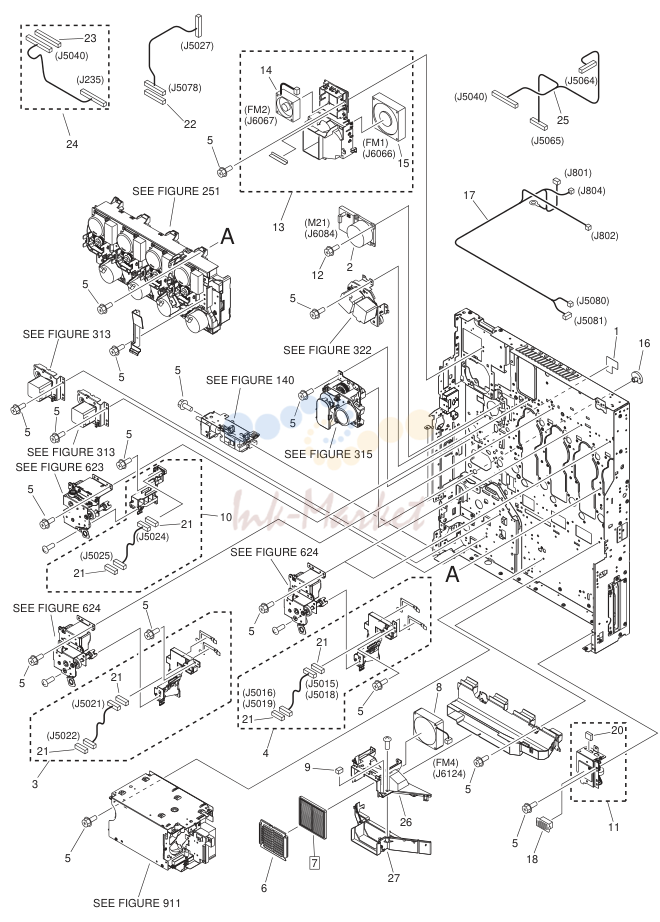

- MACHINE REAR PLATE 1

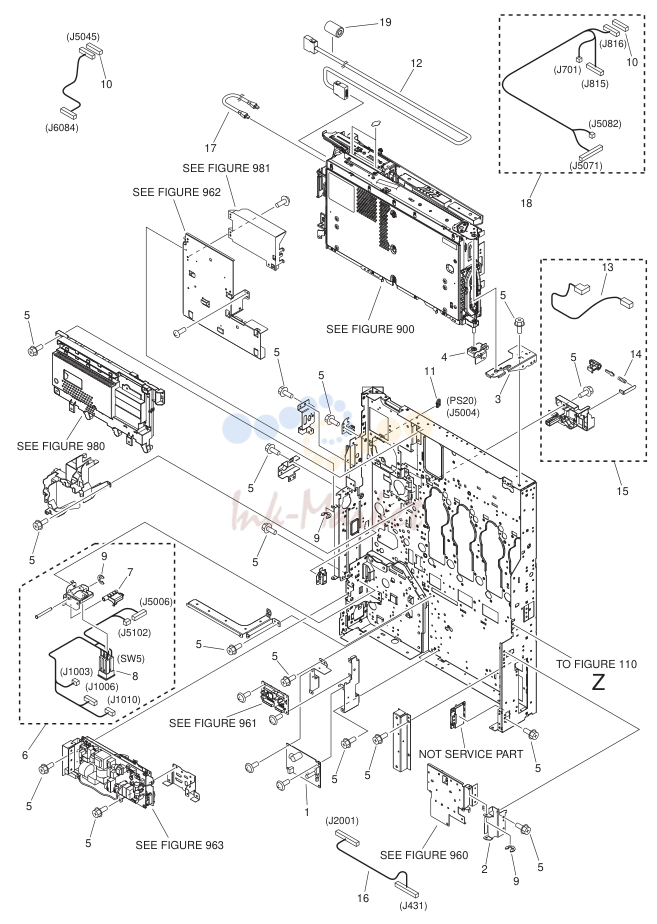

- MACHINE REAR PLATE 2

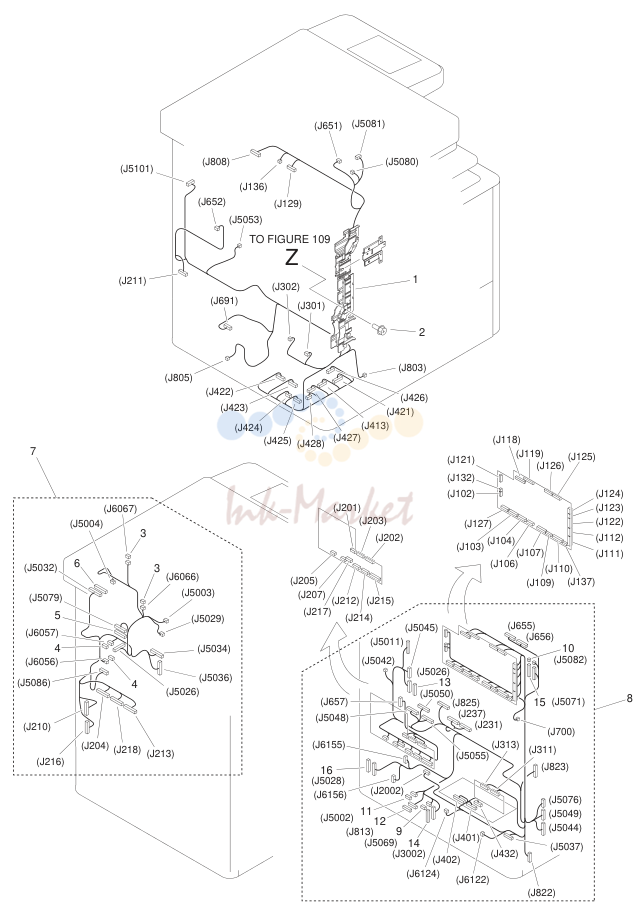

- MACHINE REAR PLATE 3
- CONTROL PANEL в сборе
- POWER CORD TERMINAL ASS'Y
- DRUM DEVELOPING DRIVE в сборе
- CASSETTE в сборе (MIDDLE)
- CASSETTE в сборе (LARGE)
- PAPER PICK-UP в сборе, 1 (EXCEPT CN)
- PAPER PICK-UP в сборе, 1 (CN)
- PAPER PICK-UP в сборе, 2 (EXCEPT CN)
- PAPER PICK-UP в сборе, 2 (CN)
- MULTI FEEDER DRIVE в сборе
- RIGHT LOWER DOOR в сборе
- RIGHT INNER DOOR в сборе
- M.P. PICK UP MOUNT в сборе
- RIGHT LOWER INNER DOOR ASS'Y
- FIRST PAPER DELIVERY в сборе
- 2ND/3RD PAPER DELIVERY ASS'Y
- THIRD PAPER DELIVERY в сборе
- SECOND PAPER DELIVERY в сборе
- INTER.TRANSFER BELT ASS'Y
- INTER.TRANSFER BELT ASS'Y
- PROCESS-KIT FRAME в сборе
- SET ON HOPPER BK в сборе
- SET ON HOPPER CL в сборе
- BOTTLE FRONT INNER DOOR ASS'Y
- BOTTLE BASE в сборе, BLACK
- BOTTLE BASE в сборе, CL
- WASTE TONER CASE в сборе
- (PS37)
- SHUTTER в сборе
- GUIDE, FIXING DELIVERY, LOWER
- CONTROLLER BOX в сборе
- MAIN CONTROLLER плата ASS'Y, 1
- POWER SUPPLY в сборе
- MAIN CONTROLLER плата ASS'Y, 2
- 4C TRNS, BK DEV/ PRIM HV ASS'Y

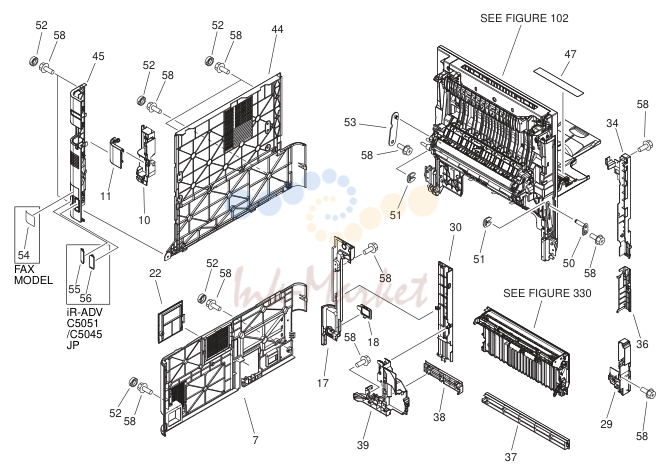

SEE FIGURE 330
| № | Артикул | Наименование |
|---|---|---|
| 1 | FM3-6096-000 запросить цену → | FRONT UPPER крышка в сборе |
| 2 | FC8-4111-000 запросить цену → | COVER, TONER |
| 3 | XZ9-0584-000 запросить цену → | CATCH, MAGNET |
| 4 | FM3-6098-000 запросить цену → | HINGE MOUNT PLATE ASS'Y, R.U. |
| 5 | FM3-6104-000 запросить цену → | RIGHT FRONT UP. крышка в сборе |
| 6 | FC8-4000-000 запросить цену → | COVER, MAIN SWITCH |
| 7 | FM3-6105-000 запросить цену → | REAR LOWER крышка в сборе |
| 8 | FC8-4139-000 запросить цену → | COVER, LEFT UPPER |
| 9 | FC8-4140-000 запросить цену → | COVER, DUCT, LEFT |
| 10 | FC8-4141-000 запросить цену → | COVER, LEFT REAR |
| 11 | FC8-4142-000 запросить цену → | COVER, SUB, LEFT REAR |
| 12 | FM3-8927-000 запросить цену → | RIGHT REAR UP. крышка в сборе |
| 13 | FC8-4152-000 запросить цену → | COVER, RIGHT UPPER REAR, 2 |
| 14 | FC8-4225-000 запросить цену → | COVER, RIGHT UPPER REAR, 3 |
| 15 | FC8-5375-000 запросить цену → | COVER, RIGHT UPPER REAR, SMALL |
| 16 | FC8-5377-000 запросить цену → | COVER, RIGHT UPPER REAR, 1 |
| 17 | FC8-4131-000 запросить цену → | COVER, RIGHT REAR |
| 18 | FC8-4137-000 запросить цену → | COVER, ENV. HEATER SWITCH |
| 19 | FM3-8940-000 запросить цену → | INNER LOWER крышка в сборе |
| 20 | FC8-4144-000 запросить цену → | TRAY, FIRST PAPER DELIVERY |
| 21 | FC8-4149-000 запросить цену → | COVER, BELT, LEFT UPPER |
| 22 | FC8-5200-000 запросить цену → | COVER, CONNECTOR |
| 23 | FC8-4766-000 запросить цену → | STOPPER, PUSHING |
| 24 | FC8-5086-000 запросить цену → | FILTER, AIR |
| 25 | FC8-4915-000 запросить цену → | COVER,INNER DELIVERY,RT. REAR |
| 26 | FC8-4916-000 запросить цену → | COVER, INNER DELIVERY SENSOR iR-ADV C5035,5030 |
| 27 | FC8-4716-000 запросить цену → | LABEL, TONER MODEL, 1 SERIES EXCEPT US,CA,EUR iR-ADV C5035,5030 |
| 27 | FC8-4717-000 запросить цену → | LABEL, TONER MODEL, 1 SERIES US,CA iR-ADV C5035,5030 |
| 27 | FC8-4718-000 запросить цену → | LABEL, TONER MODEL, 1 SERIES EUR |
| 27 | FC8-4720-000 запросить цену → | LABEL, TONER MODEL, 2 SERIES EXCEPT US,CA,EUR iR-ADV C5051,5045 |
| 27 | FC8-4721-000 запросить цену → | LABEL, TONER MODEL, 2 SERIES US,CA iR-ADV C5051,5045 |
| 27 | FC8-4722-000 запросить цену → | LABEL, TONER MODEL, 2 SERIES EUR |
| 28 | FC8-4723-000 запросить цену → | LABEL, TONER EXCHANGE EXCEPT US,CA,EUR |
| 28 | FC8-4724-000 запросить цену → | LABEL, TONER EXCHANGE US,CA |
| 28 | FC8-4725-000 запросить цену → | LABEL, TONER EXCHANGE EUR |
| 29 | FC8-4134-000 запросить цену → | COVER, RIGHT, FRONT |
| 30 | FC8-4135-000 запросить цену → | COVER, HANDLE, RIGHT REAR |
| 31 | FC8-4138-000 запросить цену → | COVER, LEFT LOWER |
| 32 | FC8-4143-000 запросить цену → | COVER, HANDLE, LEFT |
| 33 | FC8-4145-000 запросить цену → | COVER, INNER,DELV. REAR |
| 34 | FC8-4153-000 запросить цену → | COVER, RIGHT FRONT, UPPER |
| 35 | FC8-4917-000 запросить цену → | COVER, BIAS плата |
| 36 | FC8-4921-000 запросить цену → | COVER, RIGHT FRONT HANDLE, MD. |
| 37 | FC8-4922-000 запросить цену → | COVER, LOWER RIGHT |
| 38 | FC8-5298-000 запросить цену → | COVER, RIGHT REAR, LOWER |
| 39 | FC8-5335-000 запросить цену → | COVER,PICK-UP RIGHT REAR,LOWER |
| 40 | FC8-5363-000 запросить цену → | PLATE, 2ND DELIV. TRAY SUPPORT |
| 41 | FC9-7145-000 запросить цену → | COVER, SCREW |
| 42 | FL3-0626-000 запросить цену → | PEN, TOUCH PANEL |
| 43 | FL3-1185-000 запросить цену → | EMBLEM |
| 44 | FL3-3166-000 запросить цену → | COVER, REAR UPPER |
| 45 | FL3-3167-000 запросить цену → | COVER, REAR UPPER, LEFT |
| 46 | FM3-6099-000 запросить цену → | TONER COVER HINGE MOUNT ASS'Y |
| 47 | FC9-7160-000 запросить цену → | LABEL, FEED SIZE A/B SIZE |
| 47 | FC9-7161-000 запросить цену → | LABEL, FEED SIZE A/INCH SIZE |
| 47 | FC9-7162-000 запросить цену → | LABEL, FEED SIZE A SIZE |
| 47 | FC9-7163-000 запросить цену → | LABEL, FEED SIZE A/B/INCH SIZE |
| 48 | FC9-7861-000 запросить цену → | LABEL, MAIN POWER SUPPLY Japanese |
| 48 | FC9-7862-000 запросить цену → | LABEL, MAIN POWER SUPPLY English |
| 48 | FC9-7863-000 запросить цену → | LABEL, MAIN POWER SUPPLY Japanese,English,Korean Simplified Chinese |
| 48 | FC0-0225-000 запросить цену → | LABEL, MAIN POWER SUPPLY Simplified Chinese |
| 48 | FC0-0226-000 запросить цену → | LABEL, MAIN POWER SUPPLY Korean |
| 49 | FC8-4688-000 запросить цену → | COVER, BOTTLE INNER, RIGHT |
| 50 | FL3-1123-000 запросить цену → | SUPPORT, STOPPER SHAFT |
| 51 | FC6-3002-000 запросить цену → | RING, RESIN, RETAINING |
| 52 | FC9-0311-000 запросить цену → | CAP, RUBBER |
| 53 | FL2-9530-000 запросить цену → | STOPPER, RIGHT DOOR, 2 |
| 54 | FC8-5221-000 запросить цену → | LABEL, MODULAR, 1 LINE FAX MODEL iR-ADV C5051,5045 |
| 55 | FC9-7941-000 запросить цену → | COVER, FAX MODULAR, 1 LINE SERIES JP iR-ADV C5051,5045 |
| 56 | FC9-7940-000 запросить цену → | COVER, FAX MODULAR, 2 LINE SERIES JP |
| 57 | FC5-1146-000 запросить цену → | HOLDER, SERVICE BOOK EXCEPT AU |
| 58 | XA9-0732-010 запросить цену → | AR SCREW,RS,M4 |
| 59 | FC0-0188-000 запросить цену → | PLATE, TRAY BLANKING |
| 60 | FB6-3771-000 запросить цену → | COVER, RUBBER |

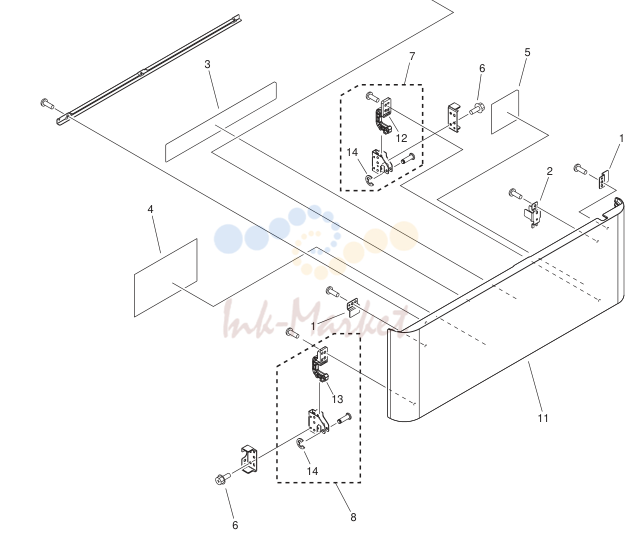

FRONT крышка в сборе
| № | Артикул | Наименование |
|---|---|---|
| FM3-6100-000 запросить цену → | FRONT крышка в сборе | |
| 1 | FC8-4124-000 запросить цену → | PLATE, MAGNET CATCH |
| 2 | FC8-4155-000 запросить цену → | PLATE,F DOOR OPEN/CLOSE DETECT |
| 3 | FC9-7152-000 запросить цену → | LABEL, CLN ROD OPERATION |
| 4 | FL3-3573-000 запросить цену → | LABEL, SERVICE |
| 5 | FU6-8646-000 запросить цену → | LABEL, LASER CAUTION |
| 6 | XA9-1386-000 запросить цену → | SCREW,RS,M3X8 |
| 7 | FM3-8934-000 запросить цену → | HINGE в сборе |
| 8 | FM3-6064-010 запросить цену → | HINGE в сборе, 2 |
| 9 | FM3-5968-000 запросить цену → | GLASS CLEANING ROD в сборе SEE NOTE |
| 10 | FL2-9476-000 запросить цену → | PAD, GLASS CLEANING SEE NOTE[DP] |
| 11 | FC8-4123-000 запросить цену → | COVER, FRONT |
| 12 | FC8-4114-000 запросить цену → | ARM, HINGE |
| 13 | FC9-7151-000 запросить цену → | ARM, HINGE 2 |
| 14 | XD9-0134-000 запросить цену → | RING,E |

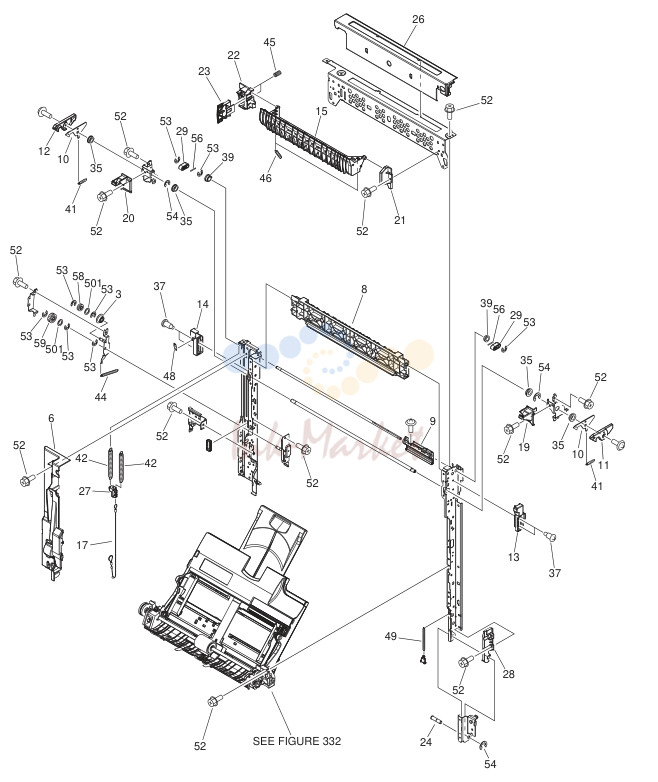

Рисунок 332
| № | Артикул | Наименование |
|---|---|---|
| FM3-6006-000 запросить цену → | RIGHT OUTER DOOR в сборе SEE NOTE | |
| 1 | FC6-4019-000 запросить цену → | ROLLER, DUPLEXING FEEDER |
| 2 | FC7-2341-000 запросить цену → | BLOCK, PRESSURE |
| 3 | FC9-7949-000 запросить цену → | ROLLER, TENSION |
| 4 | FC8-4820-000 запросить цену → | STOPPER, RIGHT DOOR, F |
| 5 | FC8-4829-000 запросить цену → | COVER, RIGHT DOOR INNER, F |
| 6 | FC8-4830-000 запросить цену → | COVER, RIGHT DOOR INNER |
| 7 | FC8-4833-000 запросить цену → | GUIDE, DESORPTION |
| 8 | FC8-4834-000 запросить цену → | GUIDE, DUPLEXING INNER |
| 9 | FC8-4835-000 запросить цену → | HANDLE, DOOR, RIGHT |
| 10 | FC8-4836-000 запросить цену → | PLATE, HOOK |
| 11 | FC8-4837-000 запросить цену → | HOOK, F |
| 12 | FC8-4838-000 запросить цену → | HOOK, R |
| 13 | FC8-4839-000 запросить цену → | ARM, SLIDE, F |
| 14 | FC8-4840-000 запросить цену → | ARM, SLIDE, R |
| 15 | FC8-4843-000 запросить цену → | GUIDE, FIRST DELIVERY OPPOSED |
| 16 | FC8-4844-000 запросить цену → | GUIDE, HINGE R REINFORCEMENT |
| 17 | FC8-4846-000 запросить цену → | WIRE, DAMPER |
| 18 | FC8-4852-000 запросить цену → | STOPPER, RIGHT DOOR, 1 |
| 19 | FC8-4854-000 запросить цену → | LEVER, TOGGLE, F |
| 20 | FC8-4855-000 запросить цену → | LEVER, TOGGLE, R |
| 21 | FC8-4857-000 запросить цену → | FOOT, GUIDE SUPPORTING, F |
| 22 | FC8-4858-000 запросить цену → | FOOT, GUIDE SUPPORTING, R |
| 23 | FC8-4864-000 запросить цену → | BLOCK, FIXING DOOR PRESSURE |
| 24 | FC8-4867-000 запросить цену → | SHAFT |
| 25 | FC8-4875-000 запросить цену → | COVER, DOOR, RIGHT |
| 26 | FC8-4904-000 запросить цену → | COVER, DOOR TOP PLATE, RIGHT |
| 27 | FC8-4905-000 запросить цену → | HOOK, SLIDE |
| 28 | FC8-5160-000 запросить цену → | GUIDE, HINGE F REINFORCEMENT |
| 29 | FC8-5162-000 запросить цену → | LINK, HANDLE |
| 30 | FC8-5293-000 запросить цену → | STOPPER, MULTI TRAY |
| 31 | FC8-5396-000 запросить цену → | SPRING, TORSION |
| 32 | FC9-7142-000 запросить цену → | ARM, PRESSURE, F |
| 33 | FC9-7143-000 запросить цену → | ARM, PRESSURE, R |
| 34 | FL2-9527-000 запросить цену → | FOOT, RIGHT DOOR TURN |
| 35 | FU6-1022-000 запросить цену → | BUSHING |
| 36 | FS1-9169-000 запросить цену → | SCREW, STEPPED |
| 37 | FS2-9001-020 запросить цену → | SCREW,STEPPED,M4 |
| 38 | FU5-1033-000 запросить цену → | BUSHING |
| 39 | FU5-1457-000 запросить цену → | BUSHING |
| 40 | FU5-3016-000 запросить цену → | PULLEY, 24T |
| 41 | FU7-2478-000 запросить цену → | SPRING, TENSION |
| 42 | FU7-2479-000 запросить цену → | SPRING, TENSION |
| 43 | FU7-2480-000 запросить цену → | SPRING, TENSION |
| 44 | FU7-2487-000 запросить цену → | SPRING, TENSION |
| 45 | FU7-2488-000 запросить цену → | SPRING, COMPRESSION |
| 46 | FU7-2489-000 запросить цену → | SPRING, TENSION |
| 47 | FU7-2502-000 запросить цену → | SPRING, COMPRESSION |
| 48 | FU7-2520-000 запросить цену → | SPRING, TENSION |
| 49 | FU7-2527-000 запросить цену → | SPRING, TENSION |
| 50 | FU7-2528-000 запросить цену → | SPRING, TORSION |
| 51 | FU8-2295-000 запросить цену → | SPRING, COMPRESSION |
| 52 | XA9-0732-010 запросить цену → | SCREW,RS,M4 |
| 53 | XD9-0135-000 запросить цену → | RING, E |
| 54 | XD9-0137-010 запросить цену → | RING, E |
| 55 | FU6-1020-000 запросить цену → | BUSHING |
| 56 | XD9-0292-000 запросить цену → | PIN, DOWEL |
| 57 | XF2-4118-340 запросить цену → | BELT, TIMING |
| 58 | FU8-0202-000 запросить цену → | GEAR, 15T |
| 59 | FU8-0203-000 запросить цену → | GEAR, 22T |
| 60 | FU8-0204-000 запросить цену → | PULLEY/GEAR, 24T/26T |
| 61 | WG8-5848-000 запросить цену → | PHOTO-INTERRUPTER,GP1A173LCS0F PS19 |
| 62 | VS1-8412-003 запросить цену → | CONNECTOR, SNAP TIGHT, BK |
| 63 | VS1-8412-009 запросить цену → | CONNECTOR, SNAP TIGHT, BL |
| 64 | FM3-7811-000 запросить цену → | CABLE, RIGHT DOOR CONNECTING |
| 501 | XD1-1106-226 запросить цену → | WASHER |
| 502 | XD3-2200-102 запросить цену → | PIN, DOWEL |

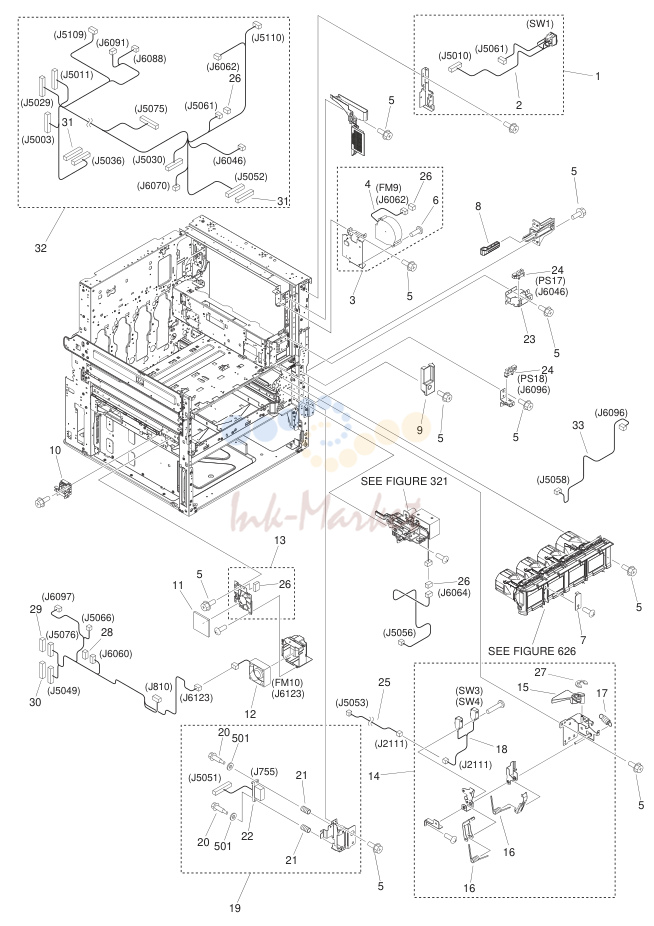

MACHINE FRONT PLATE
| № | Артикул | Наименование |
|---|---|---|
| 1 | FM3-6044-000 запросить цену → | MAIN SWITCH в сборе |
| 2 | FM3-7799-000 запросить цену → | CABLE, MAIN SWITCH SW1 |
| 3 | FM3-8897-000 запросить цену → | DELIVERY COOLING FAN в сборе |
| 4 | FK2-7291-000 запросить цену → | FAN FM9 |
| 5 | XA9-0732-010 запросить цену → | AR SCREW,RS,M4 |
| 6 | XA9-1957-000 запросить цену → | SCREW, MACH.,TRUSS HEAD, M4X36 |
| 7 | FC6-1844-000 запросить цену → | PLATE, MAGNET, B |
| 8 | FC8-4202-000 запросить цену → | LINK, MOVABLE |
| 9 | FC8-4204-000 запросить цену → | COVER, INTERLOCK |
| 10 | FM3-6049-000 запросить цену → | SENSOR узел, ENVIRONMENT |
| 11 | FC6-4023-000 запросить цену → | FILTER, AIR |
| 12 | FK2-3679-000 запросить цену → | FAN FM10 |
| 13 | FM3-8896-000 запросить цену → | FILTER HOLDER в сборе |
| 14 | FM3-6070-000 запросить цену → | INTERLOCK SWITCH в сборе |
| 15 | FC8-4196-000 запросить цену → | LEVER, DOOR LINK, RIGHT |
| 16 | FC8-4219-000 запросить цену → | SPRING, TORSION |
| 17 | FU7-2504-000 запросить цену → | SPRING, TENSION |
| 18 | FM3-7808-000 запросить цену → | CABLE, DC INTERLOCK SW3,SW4 |
| 19 | FM3-6095-000 запросить цену → | DRAWER в сборе |
| 20 | FS5-9282-020 запросить цену → | SCREW, STEPPED |
| 21 | FU7-2466-000 запросить цену → | SPRING, COMPRESSION |
| 22 | FM3-7862-000 запросить цену → | CABLE, PAPER FEED DRAWER, PIT |
| 23 | FM3-8928-000 запросить цену → | COVER STOP MOUNT ASS'Y,RT. UP. |
| 24 | WG8-5848-000 запросить цену → | PHOTO-INTERRUPTER,GP1A173LCS0F PS17,PS18 |
| 25 | FM3-7807-000 запросить цену → | CABLE, DC INTERLOCK CONNECTING |
| 26 | VS1-7177-003 запросить цену → | CONNECTOR, SNAP TIGHT, BK |
| 27 | XD9-0134-000 запросить цену → | RING,E |
| 28 | VS1-7177-004 запросить цену → | CONNECTOR, SNAP TIGHT, BK |
| 29 | VS1-8412-007 запросить цену → | CONNECTOR, SNAP TIGHT, BL |
| 30 | VS1-8412-011 запросить цену → | CONNECTOR, SNAP TIGHT, BL |
| 31 | VS1-8412-025 запросить цену → | CONNECTOR, SNAP TIGHT, BL |
| 32 | FM3-7825-000 запросить цену → | CABLE, RIGHT UPPER GUIDE |
| 33 | FM3-7875-000 запросить цену → | CABLE, DOOR CONNECTING, FRONT |
| 501 | XD1-1104-135 запросить цену → | WASHER,COP |
INTERNAL COMPONENTS 1
| № | Артикул | Наименование |
|---|---|---|
| 1 | FM3-6078-000 запросить цену → | HANDLE CROSSMEMBER ASS'Y, L, R |
| 2 | FC9-0104-000 запросить цену → | COVER, HEATER CONNECTOR |
| 3 | FS5-0662-000 запросить цену → | GEAR, 36T |
| 4 | VS1-8412-031 запросить цену → | CONNECTOR |
| 5 | XA9-0732-010 запросить цену → | AR SCREW,RS,M4 |
| 6 | VS1-8412-019 запросить цену → | CONNECTOR, SNAP TIGHT, BL |
| 7 | XD9-0137-010 запросить цену → | RING, E |
| 8 | XG9-0502-000 запросить цену → | BEARING, BALL, P0, 16MM, NSK |
| 9 | FM3-5933-000 запросить цену → | AUTO SIZE DETECT в сборе |
| 10 | FM3-8917-000 запросить цену → | DRAWING LINK ASS'Y, REAR |
| 11 | FM3-6079-000 запросить цену → | HANDLE CROSSMEMBER ASS'Y, R, F |
| 12 | FM3-6080-000 запросить цену → | HANDLE CROSSMEMBER ASS'Y, R, R |
| 13 | FM3-6120-000 запросить цену → | CASSETTE RAIL в сборе, RIGHT |
| 14 | VS1-8412-011 запросить цену → | CONNECTOR, SNAP TIGHT, BL |
| 15 | VS1-7177-002 запросить цену → | CONNECTOR, SNAP TIGHT, BK |
| 16 | VS1-7177-003 запросить цену → | CONNECTOR, SNAP TIGHT, BK |
| 17 | VS1-8412-017 запросить цену → | CONNECTOR, SNAP TIGHT, BL |
| 18 | FC8-4865-000 запросить цену → | GUIDE, DOOR TURN SHAFT, FRONT |
| 19 | FC8-4866-000 запросить цену → | GUIDE, DOOR TURN SHAFT, FRONT |
| 20 | FM4-9191-000 запросить цену → | CASSETTE HEATER в сборе CN,HK,KR,LTN,SG |
| 21 | FU6-8647-000 запросить цену → | LABEL, HIGH TMP. CAUTION CN,HK,KR,LTN,SG |
| 22 | XA9-1016-000 запросить цену → | SCREW, W/WASHER, M3X6 CN,HK,KR,LTN,SG |
| 23 | FC8-4795-000 запросить цену → | GUIDE,2ND TRNSFER.OUTER,FRONT |
| 24 | FC8-4796-000 запросить цену → | GUIDE, REG. HARD ROLLER, REAR |
| 25 | FM3-8916-000 запросить цену → | DRAWING LINK ASS'Y, FRONT |
| 26 | FM3-7847-000 запросить цену → | CABLE, PRE-REGISTRATION GUIDE |
| 501 | XD3-2200-162 запросить цену → | PIN, DOWEL |
INTERNAL COMPONENTS 2
| № | Артикул | Наименование |
|---|---|---|
| 1 | FC6-9556-000 запросить цену → | COUPLING, FAN SHUTTER |
| 2 | FC8-5089-000 запросить цену → | SHEET, BOTTLE SHIELD, BLACK |
| 3 | FK2-2069-000 запросить цену → | MOTOR, STEPPING, DC M27 |
| 4 | FK2-3679-000 запросить цену → | FAN FM5,FM6 |
| 5 | XA9-0732-010 запросить цену → | AR SCREW,RS,M4 |
| 6 | FK2-7362-000 запросить цену → | FAN FM7 |
| 7 | FS1-1508-000 запросить цену → | BUSHING |
| 8 | FK2-7290-000 запросить цену → | FAN FM8 |
| 9 | FM3-6108-000 запросить цену → | FIXING RAIL FRONT в сборе |
| 10 | FU7-0318-000 запросить цену → | GEAR, 50T |
| 11 | FU7-2530-000 запросить цену → | SPRING, COMPRESSION |
| 12 | FC8-4801-000 запросить цену → | PLATE, JOINT |
| 13 | FC8-4920-000 запросить цену → | COVER, INNER, RIGHT FRONT |
| 14 | FL3-1186-000 запросить цену → | COVER, THIRD DELIVERY BLANKING |
| 15 | FM3-6009-000 запросить цену → | PAPER DELIVERY DOOR HOOK ASS'Y |
| 16 | XD9-0136-000 запросить цену → | RING,E |
| 17 | XA9-1386-000 запросить цену → | SCREW,RS,M3X8 |
| 18 | XD9-0134-000 запросить цену → | RING,E |
| 20 | FC8-4802-000 запросить цену → | LEVER, FULL DETECT |
| 21 | FC8-4936-000 запросить цену → | COVER, PROTECTIVE |
| 22 | VS1-8412-013 запросить цену → | CONNECTOR, SNAP TIGHT, BL |
| 23 | VS1-7177-002 запросить цену → | CONNECTOR, SNAP TIGHT, BK |
| 24 | VS1-7177-003 запросить цену → | CONNECTOR, SNAP TIGHT, BK |
| 25 | VS1-7177-004 запросить цену → | CONNECTOR, SNAP TIGHT, BK |
| 26 | VS1-8412-015 запросить цену → | CONNECTOR, SNAP TIGHT, BL |
| 27 | FC8-4935-000 запросить цену → | GUIDE, REVERSE BACK END |
| 28 | FC8-4909-000 запросить цену → | RAIL, FIXING, REAR |
| 29 | WG8-5848-000 запросить цену → | PHOTO-INTERRUPTER,GP1A173LCS0F PS21 |
| 30 | FC8-4806-000 запросить цену → | DUCT, 2ND TRNSFR. EXHAUST |
| 501 | XD3-2200-102 запросить цену → | PIN, DOWEL |
INTERNAL COMPONENTS 3
| № | Артикул | Наименование |
|---|---|---|
| 1 | FK2-7295-000 запросить цену → | HEATER, DRUM 100V,120VH2 |
| 1 | FK2-7296-000 запросить цену → | HEATER, DRUM 230VH2 |
| 2 | FC8-5009-000 запросить цену → | SPRING, GROUNDING |
| 3 | FC8-5013-000 запросить цену → | SPRING, GROUNDING |
| 4 | FM3-5927-000 запросить цену → | SHUTTER CAM SHAFT в сборе |
| 5 | XA9-0732-010 запросить цену → | AR SCREW,RS,M4 |
| 6 | FL3-1170-000 запросить цену → | GUIDE, SCANNER CABLE, FRONT |
| 7 | FM3-6091-000 запросить цену → | IMAGING H.V.C. ASS'Y,CL |
| 8 | FM3-5966-010 запросить цену → | DUST-PROOF SHUTTER в сборе |
| 9 | FM3-7941-000 запросить цену → | MACHINE TMP. SENSOR плата ASS'Y |
| 10 | FM3-8932-000 запросить цену → | IMAGING H.V.C. HOLDER ASS'Y,CL |
| 11 | FM3-7794-000 запросить цену → | CABLE, AC HEATER |
| 12 | FM3-7889-000 запросить цену → | CABLE, DRUM HEATER CL |
| 13 | FM3-6086-000 запросить цену → | RAIL CROSSMEMBER ASS'Y, LEFT |
| 14 | FM3-6087-000 запросить цену → | RAIL CROSSMEMBER ASS'Y, RIGHT |
| 15 | FC8-4453-000 запросить цену → | COVER, I.T.BELT, FRONT |
| 16 | FC8-4457-000 запросить цену → | LABEL, WASTE TONER EXCHANGE |
| 17 | XZ9-0603-000 запросить цену → | CATCH, MAGNET |
| 18 | FC8-3973-000 запросить цену → | BUSHING |
| 19 | FU5-9447-000 запросить цену → | SCREW, STEPPED, M4X6.3 |
| 20 | FC8-3974-000 запросить цену → | BUSHING |
| 21 | FC9-7928-000 запросить цену → | LABEL, BELT SENSOR CAUTION |
| 22 | FC0-0185-000 запросить цену → | LABEL, LS MOUNTING CAUTION |
| 23 | VS1-7177-002 запросить цену → | CONNECTOR, SNAP TIGHT, BK |
| 24 | VS1-7177-003 запросить цену → | CONNECTOR, SNAP TIGHT, BK |
| 25 | VS1-8412-017 запросить цену → | CONNECTOR, SNAP TIGHT, BL |
| 26 | FK2-7330-000 запросить цену → | CABLE |
| 27 | FC8-4014-000 запросить цену → | CROSSMEMBER, PROCESS KIT FRAME |
| 28 | FM3-6060-000 запросить цену → | IMAGING FRONT DUCT в сборе |
| 29 | RH7-7129-020 запросить цену → | OHT SENSOR узел UN51 |
| 30 | FM3-8935-000 запросить цену → | LASER SCANNER CABLE узел |
INTERNAL COMPONENTS 4
| № | Артикул | Наименование |
|---|---|---|
| 1 | FM3-6066-000 запросить цену → | INNER EXHAUST DUCT в сборе |
| 2 | FK2-7348-000 запросить цену → | H.V. POWER SUPPLY плата в сборе |
| 3 | XA9-1038-000 запросить цену → | SCREW,P,M4X10 |
| 4 | FM3-7815-000 запросить цену → | CABLE, HIGH VOLTAGE 1 |
| 5 | XA9-0732-010 запросить цену → | AR SCREW,RS,M4 |
| 6 | FM3-7798-000 запросить цену → | CABLE, SIDE END COOLING DRAWER |
| 7 | FM3-7888-000 запросить цену → | CABLE, FIXING AC CONNECTING |
| 8 | FS5-2964-000 запросить цену → | SPRING, COMPRESSION |
| 9 | FS5-9758-020 запросить цену → | SCREW,STEPPED,M3 |
| 10 | VS1-8412-015 запросить цену → | CONNECTOR, SNAP TIGHT, BL |
| 11 | VS1-8412-017 запросить цену → | CONNECTOR, SNAP TIGHT, BL |
| 12 | VS1-8412-019 запросить цену → | CONNECTOR, SNAP TIGHT, BL |
| 13 | VS1-8412-025 запросить цену → | CONNECTOR, SNAP TIGHT, BL |
| 14 | VS1-8412-023 запросить цену → | CONNECTOR, SNAP TIGHT, BL |
| 15 | VS1-8412-029 запросить цену → | CONNECTOR, SNAP TIGHT, BL |
| 16 | FM3-6076-010 запросить цену → | IMAGING H.V.C. ASS'Y, BLACK |
| 17 | FM3-6077-000 запросить цену → | HIGH VOLTAGE CONNECTING ASS'Y |
MACHINE REAR PLATE 1
| № | Артикул | Наименование |
|---|---|---|
| 1 | FC8-4459-000 запросить цену → | LABEL, I.T.BELT CAUTION |
| 2 | FK2-7302-000 запросить цену → | MOTOR, DC M21 |
| 3 | FM3-5988-000 запросить цену → | IMAGING H.V.C. в сборе, BK |
| 4 | FM3-5989-000 запросить цену → | 1ST TRNSFR. H.V. CONTACT ASS'Y |
| 5 | XA9-0732-010 запросить цену → | AR SCREW,RS,M4 |
| 6 | FL3-3585-000 запросить цену → | PLATE, FAN PROTECTIVE, REAR |
| 7 | FC6-9817-000 запросить цену → | FILTER, TONER, LEFT [DP] |
| 8 | FK2-0360-000 запросить цену → | FAN FM4 |
| 9 | VS1-7177-003 запросить цену → | CONNECTOR, SNAP TIGHT, BK |
| 10 | FM3-8929-000 запросить цену → | SET ON DRIVE BLACK MOUNT ASS'Y |
| 11 | FM3-6041-000 запросить цену → | FINISHER LATTICE в сборе |
| 12 | XA9-1386-000 запросить цену → | SCREW,RS,M3X8 |
| 13 | FM3-5998-000 запросить цену → | FIXING EXHAUST DUCT в сборе |
| 14 | FK2-3679-000 запросить цену → | FAN FM2 |
| 15 | FK2-7286-000 запросить цену → | FAN FM1 |
| 16 | FC8-5078-000 запросить цену → | CAM, PLATE RELEASE, CENTER |
| 17 | FM3-7882-000 запросить цену → | CABLE, UI-OP POWER SUPPLY |
| 18 | FH2-6552-000 запросить цену → | COVER, CONNECTOR |
| 20 | VS1-7177-010 запросить цену → | CONNECTOR, 10P |
| 21 | VS1-8412-007 запросить цену → | CONNECTOR, SNAP TIGHT, BL |
| 22 | VS1-8412-019 запросить цену → | CONNECTOR, SNAP TIGHT, BL |
| 23 | VS1-8412-029 запросить цену → | CONNECTOR, SNAP TIGHT, BL |
| 24 | FM3-7870-000 запросить цену → | CABLE, CASSETTE PAPER PICK-UP |
| 25 | FM3-7846-000 запросить цену → | CABLE, CST.PICK-UP CONNECTING |
| 26 | FC8-4079-000 запросить цену → | COVER, REAR DUCT, UPPER |
| 27 | FC8-4080-000 запросить цену → | COVER, REAR DUCT, LOWER |
MACHINE REAR PLATE 2
| № | Артикул | Наименование |
|---|---|---|
| 1 | FK2-6324-000 запросить цену → | ALL NIGHT P.S. плата в сборе 100V,120V |
| 1 | FK2-6325-000 запросить цену → | ALL NIGHT P.S. плата в сборе 230V |
| 2 | FC8-5170-000 запросить цену → | PLATE, DRUM DRIVER HINGE |
| 3 | FL2-9531-000 запросить цену → | HINGE, CONTROLLER BOX, UPPER |
| 4 | FL3-1197-000 запросить цену → | HINGE, CONTROLLER BOX, LOWER |
| 5 | XA9-0732-010 запросить цену → | AR SCREW,RS,M4 |
| 6 | FM3-6010-000 запросить цену → | INTERLOCK в сборе, AC |
| 7 | FC8-5149-000 запросить цену → | LINK, SWITCH PRESSURE |
| 8 | FM3-7800-000 запросить цену → | CABLE, AC INTERLOCK SWITCH SW5 |
| 9 | XD9-0136-000 запросить цену → | RING,E |
| 10 | VS1-8412-011 запросить цену → | CONNECTOR, SNAP TIGHT, BL |
| 11 | WG8-5848-000 запросить цену → | PHOTO-INTERRUPTER,GP1A173LCS0F PS20 |
| 12 | FK2-8443-000 запросить цену → | CABLE, CONTROL PANEL |
| 13 | FM3-7859-000 запросить цену → | CABLE,2ND TRNSFR. HIGH VOLTAGE |
| 14 | FU7-2447-000 запросить цену → | SPRING, COMPRESSION |
| 15 | FM3-6012-000 запросить цену → | PRE 2ND TRNS. H.V. CNCT. ASS'Y |
| 16 | FM3-7803-000 запросить цену → | CABLE, POWER SUPPLY RELAY, 2 |
| 17 | FK2-8447-000 запросить цену → | CABLE, USB |
| 18 | FM3-7879-000 запросить цену → | CABLE, FINISHER |
| 19 | WE8-5601-000 запросить цену → | FERRITE CORE |
MACHINE REAR PLATE 3
| № | Артикул | Наименование |
|---|---|---|
| 1 | FM3-8903-000 запросить цену → | DC POWER CABLE в сборе |
| 2 | XA9-0732-010 запросить цену → | AR SCREW,RS,M4 |
| 3 | VS1-7177-003 запросить цену → | CONNECTOR, SNAP TIGHT, BK |
| 4 | VS1-7177-004 запросить цену → | CONNECTOR, SNAP TIGHT, BK |
| 5 | VS1-8412-017 запросить цену → | CONNECTOR, SNAP TIGHT, BL |
| 6 | VS1-8412-021 запросить цену → | CONNECTOR, SNAP TIGHT, BL |
| 7 | FM3-7833-000 запросить цену → | CABLE, PAPER FEED MAIN |
| 8 | FM3-7809-000 запросить цену → | CABLE, MAIN |
| 9 | VS1-7173-004 запросить цену → | CONNECTOR, SNAP TIGHT |
| 10 | VS1-7177-002 запросить цену → | CONNECTOR, SNAP TIGHT, BK |
| 11 | VS1-7177-005 запросить цену → | CONNECTOR, SNAP TIGHT, BK |
| 12 | VS1-7177-008 запросить цену → | CONNECTOR, SNAP TIGHT, BK |
| 13 | VS1-8412-013 запросить цену → | CONNECTOR, SNAP TIGHT, BL |
| 14 | VS1-8412-015 запросить цену → | CONNECTOR, SNAP TIGHT, BL |
| 15 | VS1-8412-023 запросить цену → | CONNECTOR, SNAP TIGHT, BL |
| 16 | VS1-8412-025 запросить цену → | CONNECTOR, SNAP TIGHT, BL |
Полный список запчастей доступен по запросу.
комментарии
