Canon imageRUNNER IRC3200 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- EXTERNAL COVERS, PANELS, ETC.
- MACHINE FRONT PLATE
- INTERNAL COMPONENTS 1

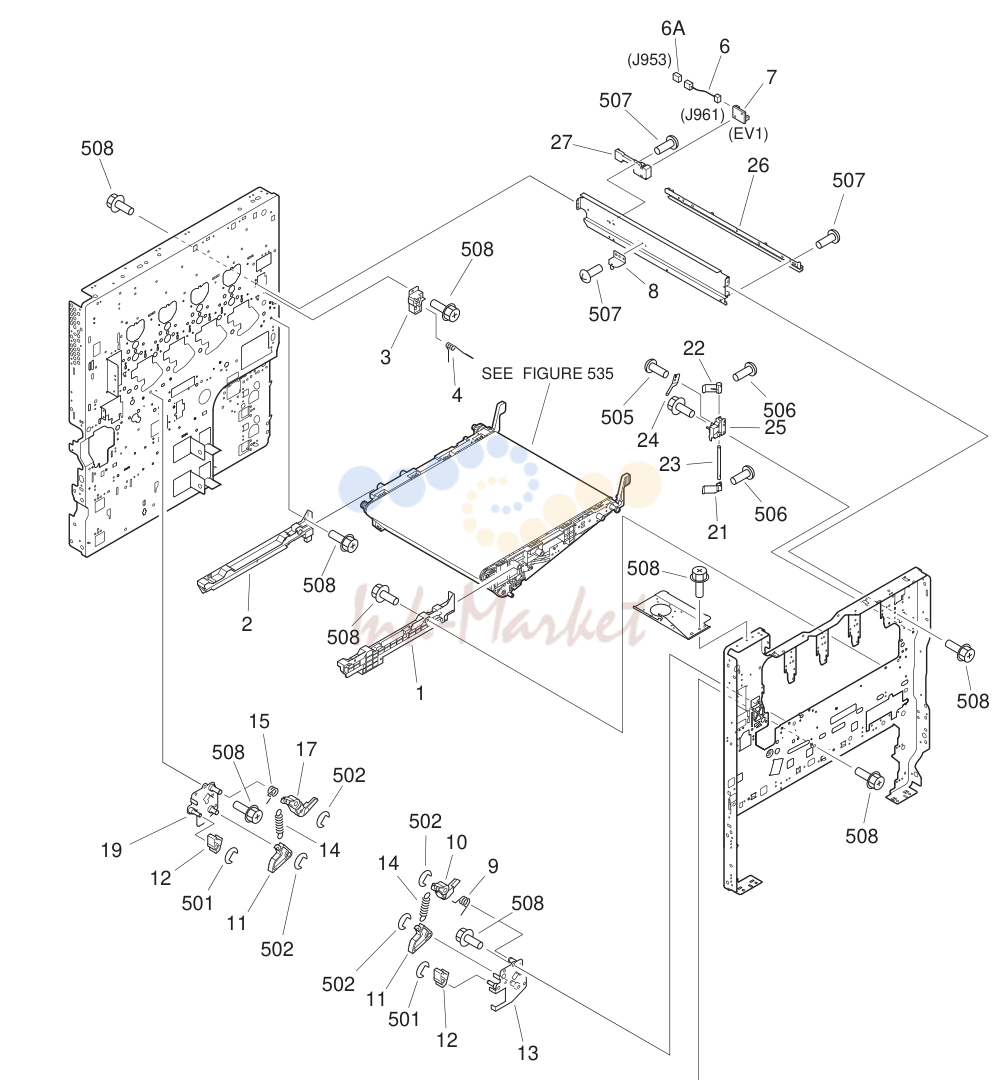

- INTERNAL COMPONENTS 2

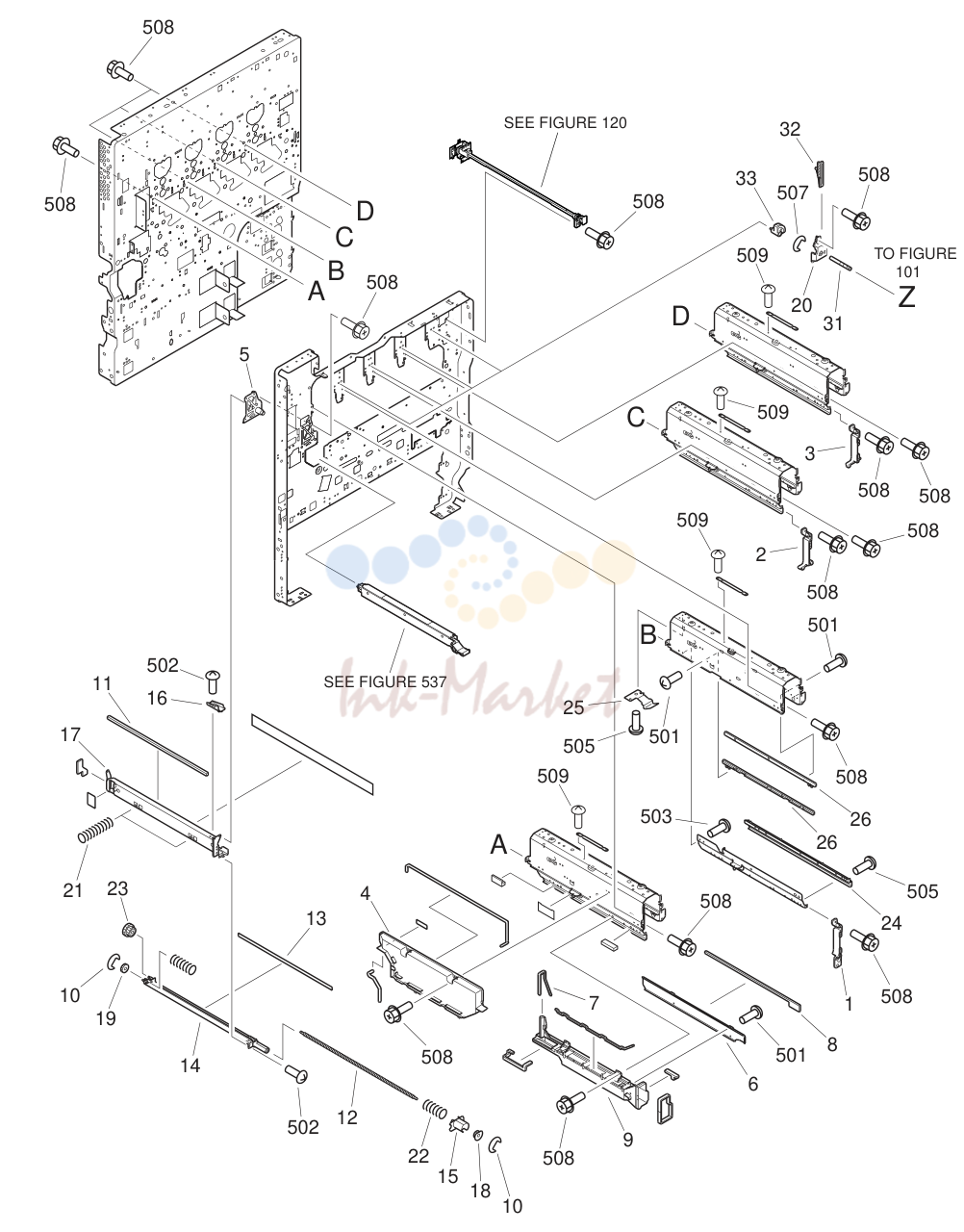

- SEE FIGURE 537

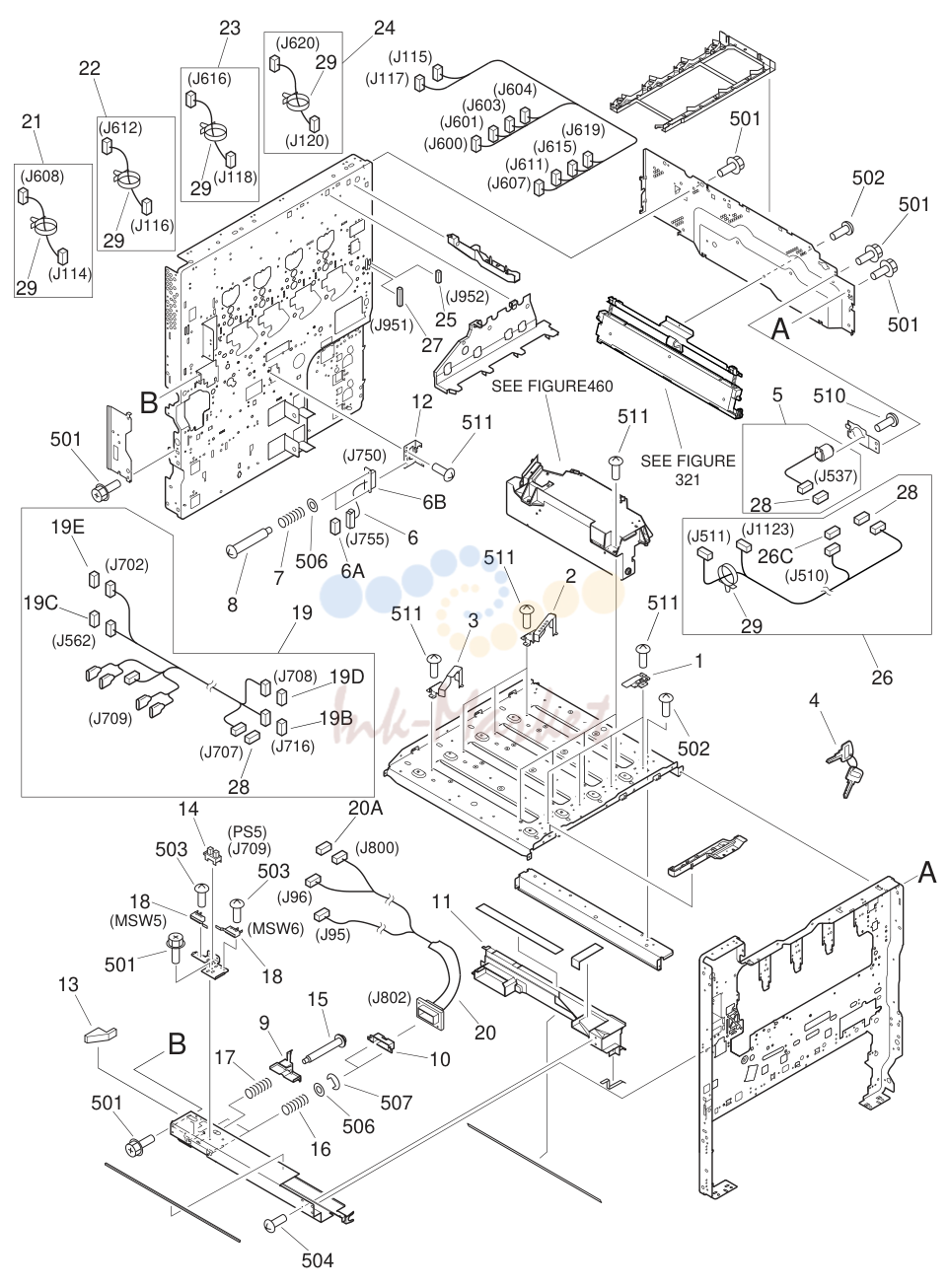

- INTERNAL COMPONENTS 4

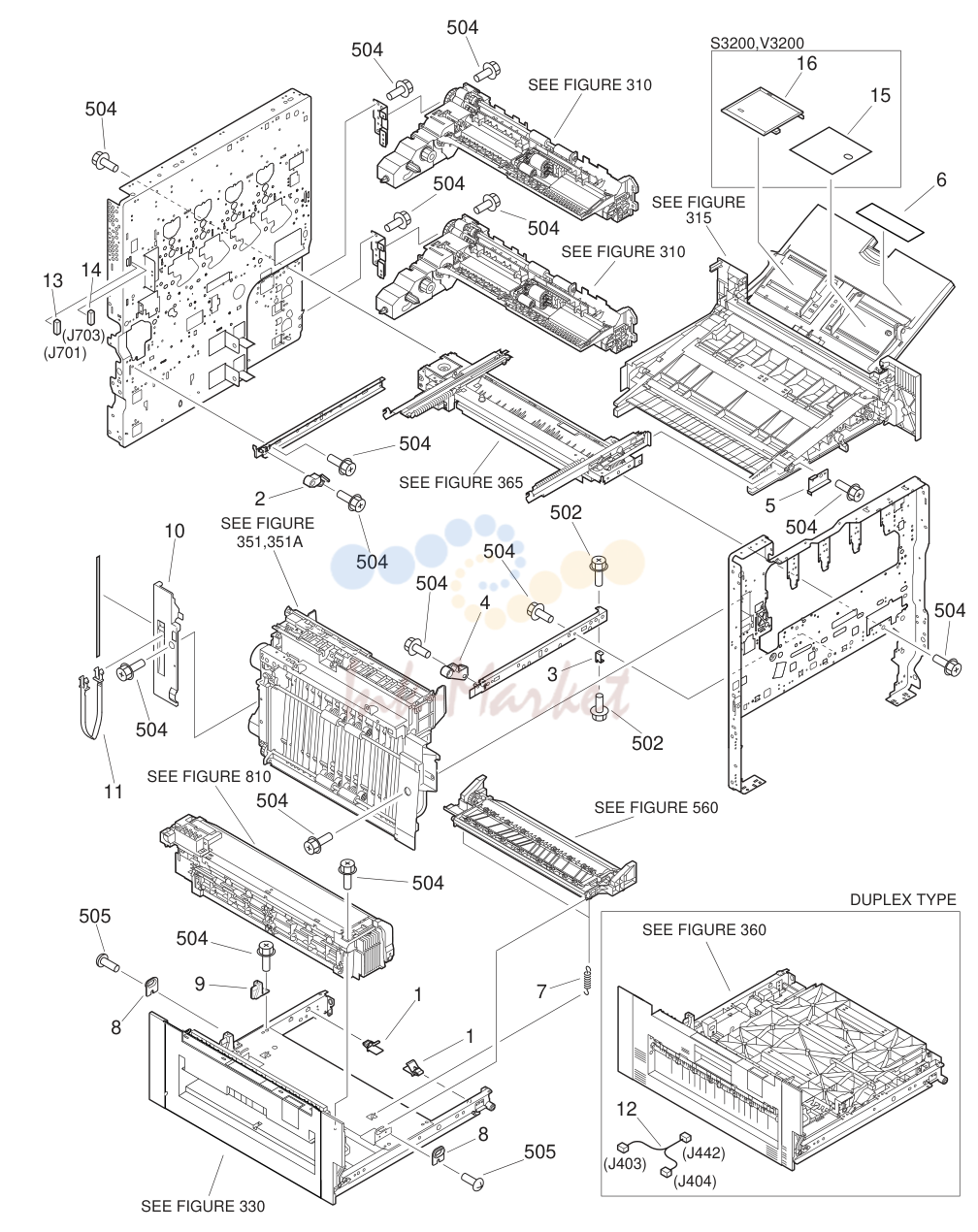

- INTERNAL COMPONENTS 5

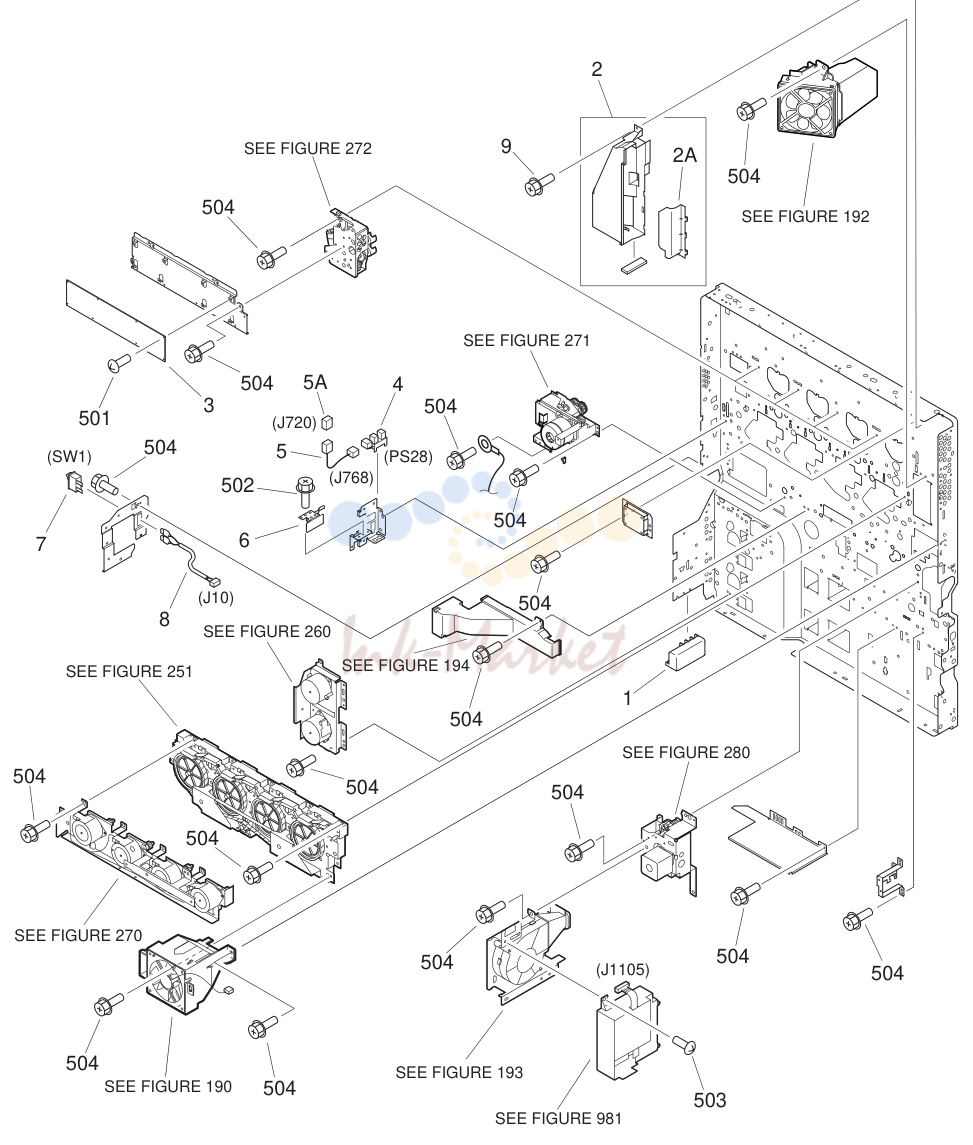

- MACHINE REAR PLATE 1

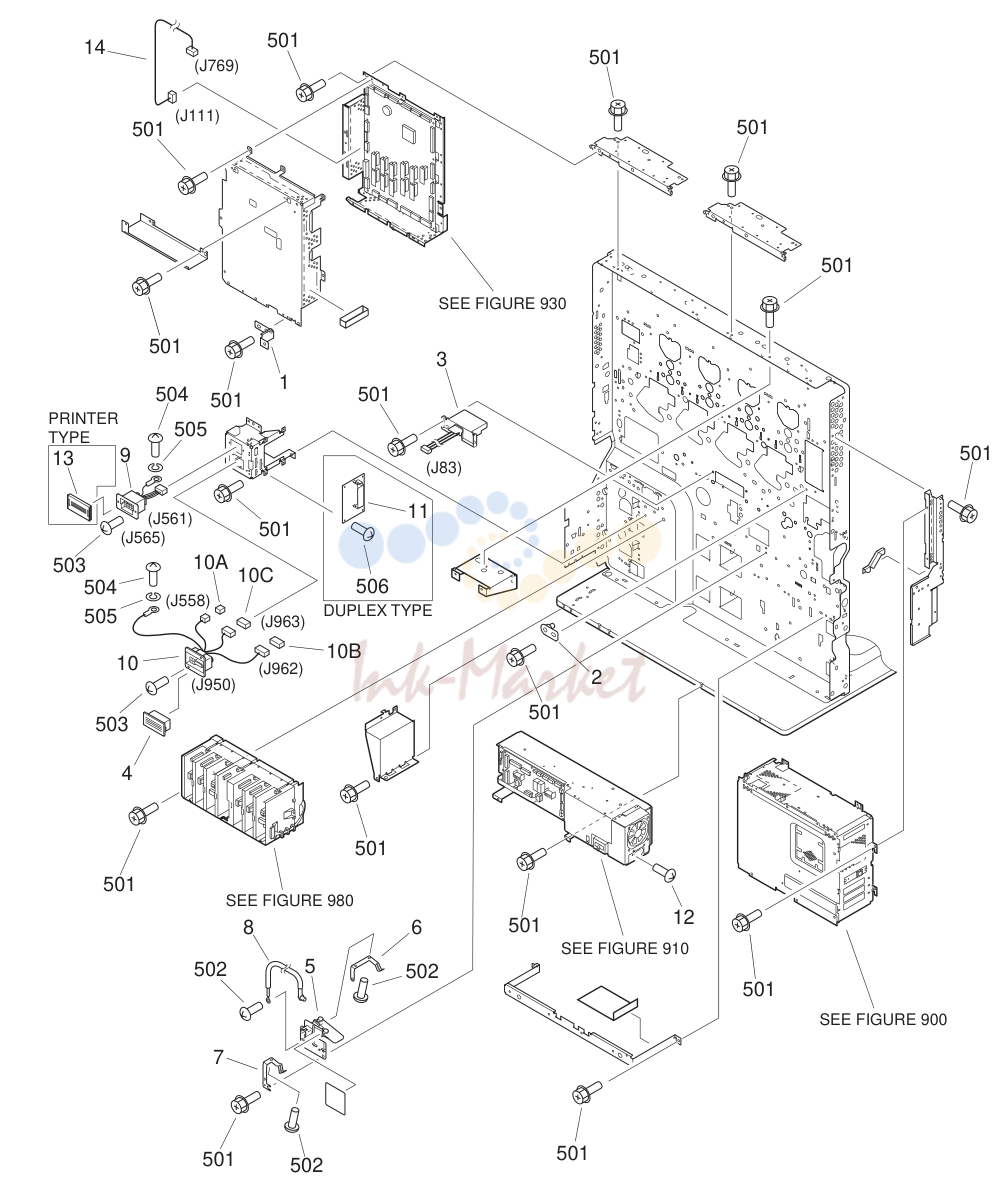

- MACHINE REAR PLATE 2

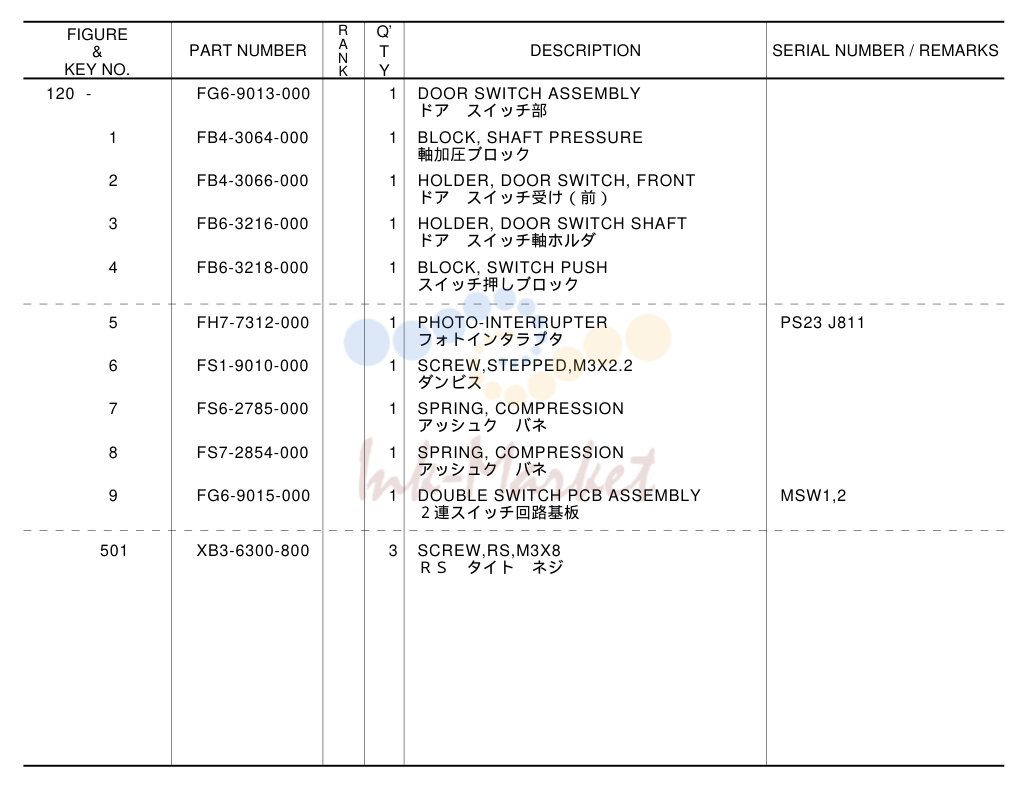

- DOOR SWITCH в сборе

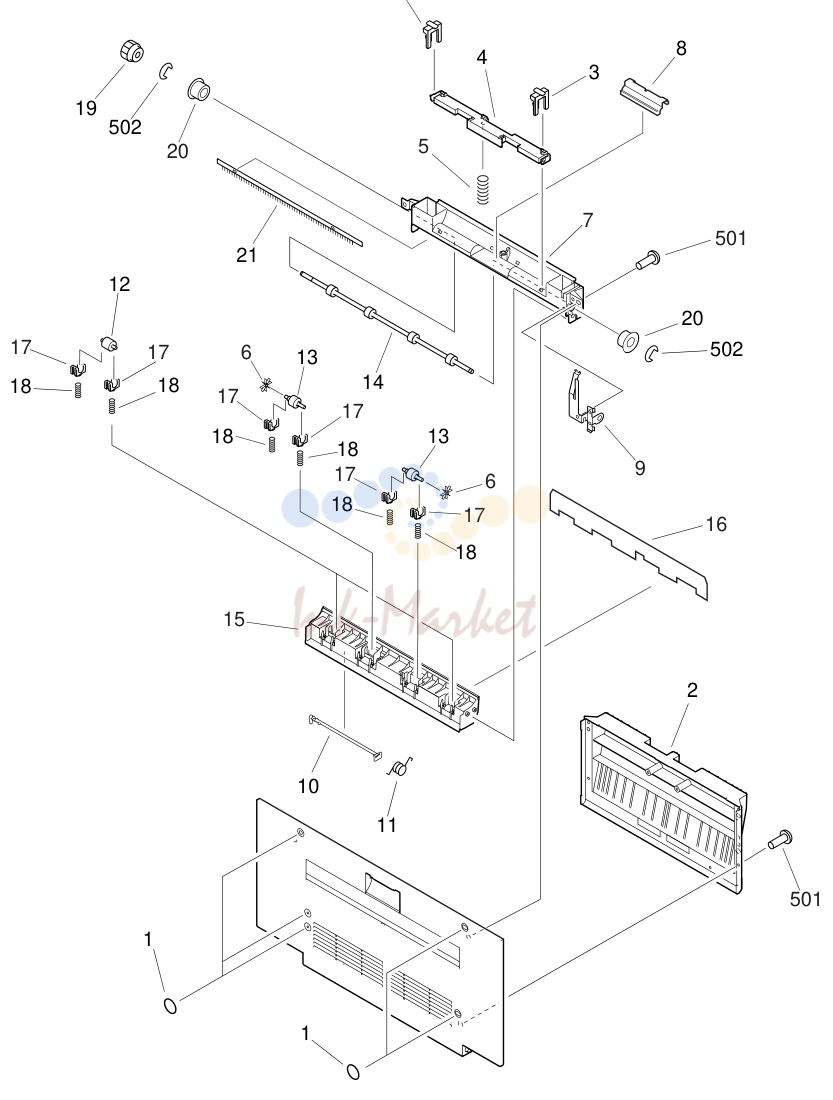

- VERTICAL PATH PANEL в сборе (OLD)
- VERTICAL PATH PANEL в сборе (NEW)
- CONTROL PANEL в сборе
- FIXING EXHAUST FAN в сборе
- CLEANING COOLING FAN в сборе
- MACHINE EXHAUST FAN в сборе
- DRUM DRIVE в сборе
- DEVELOPING DRIVE в сборе
- INTERMEDIATE TRANSFER BELT DRIVE в сборе
- TONER CARTRIDGE DRIVE в сборе
- FIXING DRIVE в сборе
- CASSETTE
- PAPER PICK-UP в сборе
- MULTI FEED в сборе (2/2)
- MULTI FEED TRAY в сборе
- PATTERN READER в сборе
- FIXING FEEDER в сборе (PLAIN TYPE)
- FACE-UP DELIVERY в сборе (PLAIN TYPE)
- DELIVERY VERTICAL PATH в сборе (OLD)
- DELIVERY VERTICAL PATH в сборе (NEW) (2/2)
- DUPLEXING в сборе (DUPLEX TYPE) (2/2)
- EXTERNAL DELIVERY COVER ASS'Y (DUPLEX TYPE)
- MULTI PAPER FEED MOUNT в сборе
- INTERMEDIATE TRANSFER BELT в сборе
- TRANSFER CLEANING в сборе
- SECONDARY TRANSFER в сборе
- FIXING в сборе
- CONTROLLER в сборе
- DC POWER SUPPLY в сборе
- H.V.TRANSFORMER плата в сборе
- 220V RQY
- 220V RQY

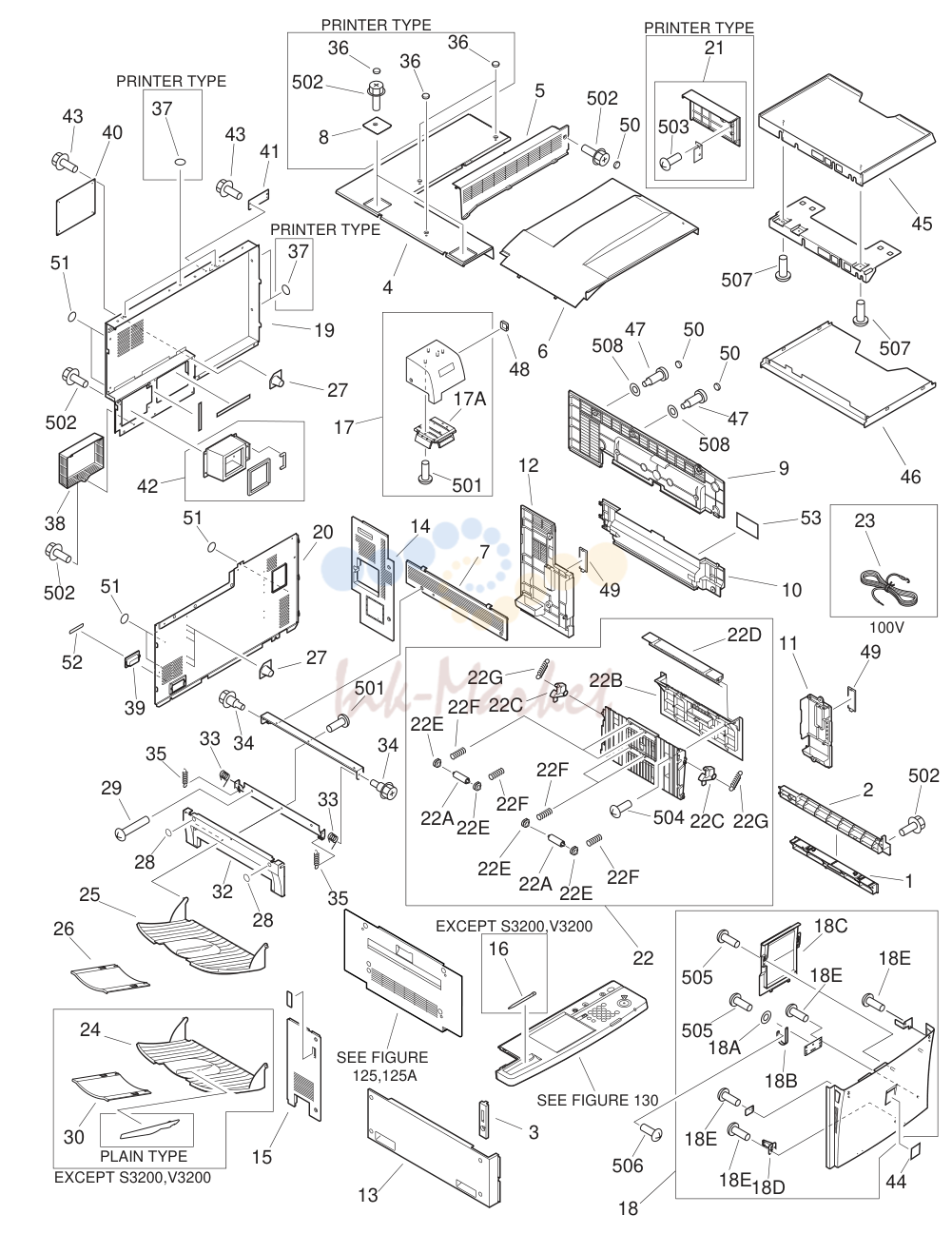

EXTERNAL COVERS, PANELS, ETC.
| № | Артикул | Наименование |
|---|---|---|
| 1 | FB6-3443-000 запросить цену → | RIGHT PANEL, LOWER |
| 2 | FB6-3504-000 запросить цену → | RIGHT PANEL, LOWER |
| 3 | FB6-3722-000 запросить цену → | PANEL, PAPER DELIVERY, SMALL |
| 4 | FB6-3765-000 запросить цену → | UPPER PANEL, 1 |
| 5 | FB6-3766-000 запросить цену → | UPPER PANEL, 2 |
| 6 | FB6-3767-000 запросить цену → | TRAY, FACE-DOWN |
| 7 | FB6-3768-000 запросить цену → | LEFT PANEL, UPPER |
| 8 | FB6-3769-000 запросить цену → | PANEL, SMALL, 1 PRINTER TYPE |
| 9 | FB6-3775-000 запросить цену → | RIGHT PANEL, UPPER |
| 10 | FB6-3776-000 запросить цену → | RIGHT PANEL, MIDDLE |
| 11 | FB6-3777-000 запросить цену → | RIGHT PANEL, FRONT |
| 12 | FB6-3778-000 запросить цену → | RIGHT PANEL, REAR |
| 13 | FB6-3785-000 запросить цену → | LEFT PANEL, LOWER |
| 14 | FB6-3834-000 запросить цену → | LEFT PANEL, REAR UPPER EXCEPT S3200,V3200 |
| FB6-4870-000 запросить цену → | LEFT PANEL, REAR UPPER S3200,V3200 | |
| 15 | FB6-3835-000 запросить цену → | LEFT PANEL, REAR LOWER |
| 16 | FB6-3950-000 запросить цену → | PEN, TOUCH PANEL EXCEPT S3200,V3200 |
| 17 | FG6-8927-000 запросить цену → | UPPER PANEL, LEFT |
| FB6-3788-000 запросить цену → | PANEL, CARD | |
| 18 | FG6-8945-020 запросить цену → | PANEL, FRONT |
| FA2-7162-000 запросить цену → | PLAIN WASHERS | |
| FB6-2973-000 запросить цену → | TAPE, FRONT PANEL SUPPORT | |
| FB6-2994-000 запросить цену → | CASE, SERVICE | |
| FB6-3139-000 запросить цену → | CLAW, SWING | |
| XA9-0605-000 запросить цену → | SCREW,P,M4X8 | |
| 19 | FB6-3791-020 запросить цену → | REAR PANEL, UPPER |
| 20 | FB6-3792-000 запросить цену → | REAR PANEL, LOWER |
| 21 | FG6-9012-000 запросить цену → | PANEL, RACK, SMALL PRINTER TYPE |
| 22 | FG6-9019-000 запросить цену → | RIGHT DOOR в сборе |
| 100 | FB6-3313-000 запросить цену → | ROLLER, PAPER FEED |
| FB6-3503-000 запросить цену → | PANEL, RIGHT | |
| FB6-3331-000 запросить цену → | HOOK, DOOR | |
| FB6-3332-000 запросить цену → | PANEL, DECK PATH | |
| FS5-1595-000 запросить цену → | BLOCK, ROLLER | |
| FS7-2788-000 запросить цену → | SPRING, COMPRESSION | |
| FS7-2789-000 запросить цену → | SPRING, TENSION | |
| 23 | FH2-5006-000 запросить цену → | CABLE, GROUNDING 100V |
| 24 | FF6-2130-000 запросить цену → | TRAY, DELIVERY, 1 PLAIN TYPE |
| FB6-3561-000 запросить цену → | TRAY, DELIVERY, 1 DUPLEX TYPE | |
| 26 | FB6-3562-000 запросить цену → | TRAY, DELIVERY, 2 |
| 27 | FB5-8385-000 запросить цену → | CAP, DUST-PROOF |
| 28 | FB2-4456-000 запросить цену → | SEAL |
| 29 | XA9-0774-000 запросить цену → | SCREW,RS,M4X16 |
| 32 | FB6-3566-000 запросить цену → | HOLDER, TRAY |
| 33 | FB6-3569-000 запросить цену → | SPRING, TORSION |
| 34 | FS5-9274-000 запросить цену → | SCREW,STEPPED,M5X2.5 |
| 35 | FS7-2855-000 запросить цену → | SPRING, TENSION |
| 36 | FB6-3771-000 запросить цену → | COVER, RUBBER PRINTER TYPE |
| 37 | FC5-0166-000 запросить цену → | SEAL, BLANKING PRINTER TYPE |
| 38 | FB6-3051-000 запросить цену → | PANEL, EXHAUST |
| 39 | FB6-3105-000 запросить цену → | PANEL, BREAKER |
| 40 | FB6-3106-000 запросить цену → | PANEL, ASSIST |
| 41 | FB6-3793-000 запросить цену → | PANEL, BLANKING, FAX |
| 42 | FF6-2132-000 запросить цену → | DUCT, JOINT, FIXING |
| 43 | XA9-0633-000 запросить цену → | SCREW,RS W/WASHER,M4X8 |
| 44 | FB6-3895-000 запросить цену → | EMBLEM MLF,MLU |
| FB6-3896-000 запросить цену → | EMBLEM MLV,MLG | |
| 100 | FB6-5800-000 запросить цену → | EMBLEM JFM,MLG 90001-90500 |
| FB6-4923-000 запросить цену → | EMBLEM MLT,MLX,JCK,JCL,JBC | |
| FB6-4890-000 запросить цену → | EMBLEM MSK,MSL | |
| FB6-3894-000 запросить цену → | EMBLEM MLH,MLW,MSN,SSY,RLZ | |
| FB6-4920-000 запросить цену → | EMBLEM UKF,QLZ,SLZ,TLZ,SSX | |
| 45 | FB6-5450-000 запросить цену → | TRAY, DOCUMENT, UPPER |
| 46 | FB6-5451-000 запросить цену → | TRAY, DOCUMENT, LOWER |
| 47 | FS5-9161-000 запросить цену → | SCREW, STEPPED, M4 |
| 48 | FB6-3006-000 запросить цену → | CAP, BLANKING |
| 49 | FB6-3376-000 запросить цену → | COVER, LATCH, RIGHT |
| 52 | FB6-3886-000 запросить цену → | LABEL, BREAKER ON/OFF |
| 53 | FS7-8332-000 запросить цену → | LABEL, LASER WARNING |
| 501 | XB4-5300-807 запросить цену → | AR SCREW,P,M3X8 |
| 502 | XB3-6400-800 запросить цену → | AR SCREW,RS,M4X8 |
| 503 | XB4-5400-807 запросить цену → | SCREW,P,M4X8 PRINTER TYPE |
| 504 | XB4-5401-007 запросить цену → | SCREW,P,M4X10 |
| 505 | XB1-2400-807 запросить цену → | SCREW,MACH.,TRUSS HEAD,M4X8 |
| 506 | XA9-0783-000 запросить цену → | SCREW,RS,M4X12 |
| 507 | XB4-7300-609 запросить цену → | SCREW,TAPPING,TRUSS HEAD,M3X6 |
| 508 | XD1-1108-239 запросить цену → | SHIM |

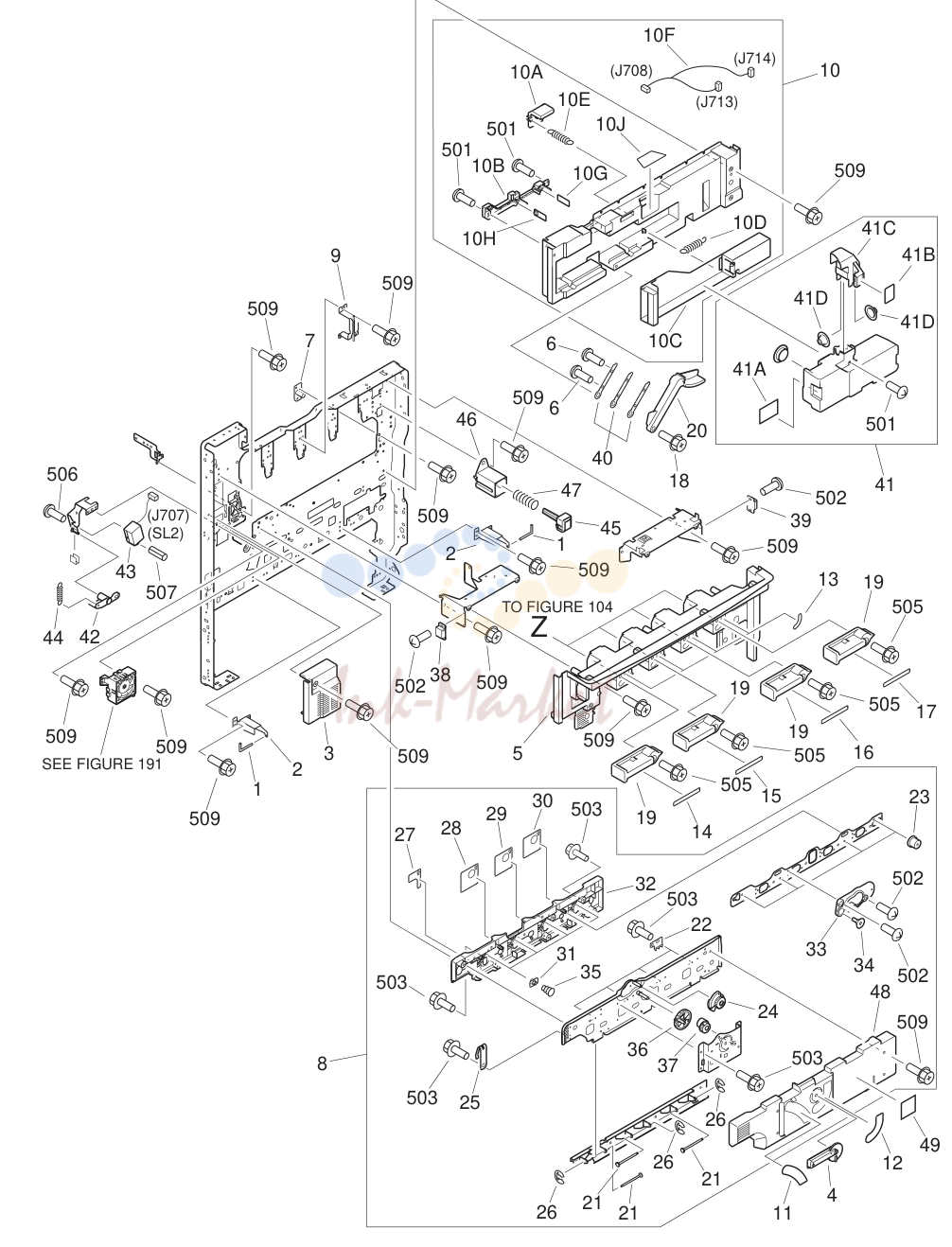

MACHINE FRONT PLATE
| № | Артикул | Наименование |
|---|---|---|
| 1 | FB1-7173-000 запросить цену → | PIN, HINGE |
| 2 | FB6-2990-000 запросить цену → | HINGE, FRONT PANEL |
| 3 | FB6-3158-000 запросить цену → | COVER, CLEANING FAN |
| 4 | FB6-3195-000 запросить цену → | HANDLE, DRUM узел |
| 5 | FB6-3196-000 запросить цену → | COVER, INTERNAL, UPPER |
| 6 | XA9-0838-000 запросить цену → | SCREW,W/WASHER,M4X16 |
| 7 | FF6-2038-000 запросить цену → | PLATE, POSITIONING |
| 8 | FG6-9000-000 запросить цену → | DRUM узел крышка в сборе |
| 9 | FF6-2085-000 запросить цену → | SUPPORT, LEAD CAM |
| 10 | FG6-8991-000 запросить цену → | INTERNAL COVER, LOWER |
| FB6-3124-000 запросить цену → | FLAG, BOTTLE DETECT | |
| FB6-3127-000 запросить цену → | COVER, SENSOR | |
| FF6-2114-000 запросить цену → | COVER, SWING | |
| FS7-2844-000 запросить цену → | SPRING, TENSION | |
| FS7-2845-000 запросить цену → | SPRING, TENSION | |
| FG3-2314-000 запросить цену → | CABLE, WASTE TONER SENSOR J708,713,714 | |
| FG3-2374-000 запросить цену → | WASTE TONER SENSOR плата ASS'Y | |
| FG3-2375-000 запросить цену → | WASTE TONER SENSOR плата ASS'Y | |
| FB6-3862-000 запросить цену → | LABEL, ITB LOCK LEVER | |
| 11 | FB6-3827-000 запросить цену → | LABEL, ITB LOCK LEVER POSITION |
| 12 | FB6-3828-020 запросить цену → | LABEL, PROCESS HANDLE POSITION |
| 13 | FB6-3829-000 запросить цену → | LABEL, T.CRG. LEVER POSITION |
| 14 | FB6-3830-000 запросить цену → | COLOR LABEL, LEVER, YELLOW |
| 15 | FB6-3831-000 запросить цену → | COLOR LABEL, LEVER, MAGENTA |
| 16 | FB6-3832-000 запросить цену → | COLOR LABEL, LEVER, CYAN |
| 17 | FB6-3833-000 запросить цену → | COLOR LABEL, LEVER, BLACK |
| 18 | XA9-0721-000 запросить цену → | SCREW,RS,M4X10 |
| 19 | FG6-9005-000 запросить цену → | LEVER, TONER CARTRIDGE |
| 20 | FB6-2987-000 запросить цену → | LEVER, TRANSFER PRESSURE |
| 101 | FB2-7867-020 запросить цену → | SHAFT, HINGE |
| 22 | FB6-3199-000 запросить цену → | PLATE, CONTACT |
| 23 | FB6-3202-000 запросить цену → | BUSHING |
| 24 | FB6-3203-000 запросить цену → | CAM, LEAD |
| 25 | FB6-3205-000 запросить цену → | PLATE, GROUNDING |
| 26 | FB6-3207-000 запросить цену → | RING, HINGE SHAFT STOP |
| 27 | FB6-3819-020 запросить цену → | LABEL, COLOR, YELLOW |
| 28 | FB6-3820-020 запросить цену → | LABEL, COLOR, YELLOW/MAGENTA |
| 29 | FB6-3821-020 запросить цену → | LABEL, COLOR, MAGENTA/CYAN |
| 30 | FB6-3822-020 запросить цену → | LABEL, COLOR, CYAN/BLACK |
| 31 | FF6-2099-000 запросить цену → | PIN, THRUST |
| 32 | FF6-2110-000 запросить цену → | GUIDE, DRUM узел DOOR |
| 33 | FS5-6949-000 запросить цену → | SPACER |
| 34 | FS5-9754-000 запросить цену → | SCREW,MACH.,C.S. HEAD,M3X4.5 |
| 35 | FS7-2826-000 запросить цену → | SPRING, COMPRESSION |
| 36 | FU3-0308-000 запросить цену → | GEAR, 44T |
| 37 | FU3-0309-000 запросить цену → | GEAR, 22T |
| 38 | XZ9-0428-000 запросить цену → | MAGNET CATCH |
| 40 | FB6-2988-000 запросить цену → | PLATE, LEVER REINFORCEMENT |
| 41 | FG6-8992-020 запросить цену → | BOTTLE, WASTE TONER |
| FB6-3882-020 запросить цену → | LABEL, WASTE TONER WARNING | |
| FB6-3860-000 запросить цену → | LABEL, WASTE TONER BOTTLE | |
| FB6-3129-000 запросить цену → | GRIP, BOTTLE | |
| FB6-3883-000 запросить цену → | COVER, WASTE TONER SHIELD | |
| 42 | FB6-3631-000 запросить цену → | LINK, SOLENOID |
| 43 | FH6-5054-000 запросить цену → | SOLENOID SL2, J707 |
| 44 | FS7-2833-000 запросить цену → | SPRING, TENSION |
| 45 | FB6-3282-000 запросить цену → | BUTTON, CLEANING |
| 46 | FB6-3283-000 запросить цену → | HOLDER, CLEANING BUTTON |
| 101 | FS7-2849-000 запросить цену → | SPRING, COMPRESSION |
| 48 | FB6-3194-000 запросить цену → | COVER, DRUM узел DOOR |
| 49 | FS7-8332-000 запросить цену → | LABEL, LASER WARNING |
| 501 | XB4-5300-807 запросить цену → | AR SCREW,P,M3X8 |
| 502 | XB2-8300-807 запросить цену → | AR SCREW,W/WASHER,M3X8 |
| 503 | XB3-6300-600 запросить цену → | SCREW,RS,M3X6 |
| 505 | XB2-8301-009 запросить цену → | AR SCREW,W/WASHER,M3X10 |
| 506 | XB1-2300-407 запросить цену → | SCREW,MACH.,TRUSS HEAD,M3X4 |
| 507 | XD3-1300-102 запросить цену → | PIN,SPRING |
| 509 | XB3-6400-800 запросить цену → | AR SCREW,RS,M4X8 |

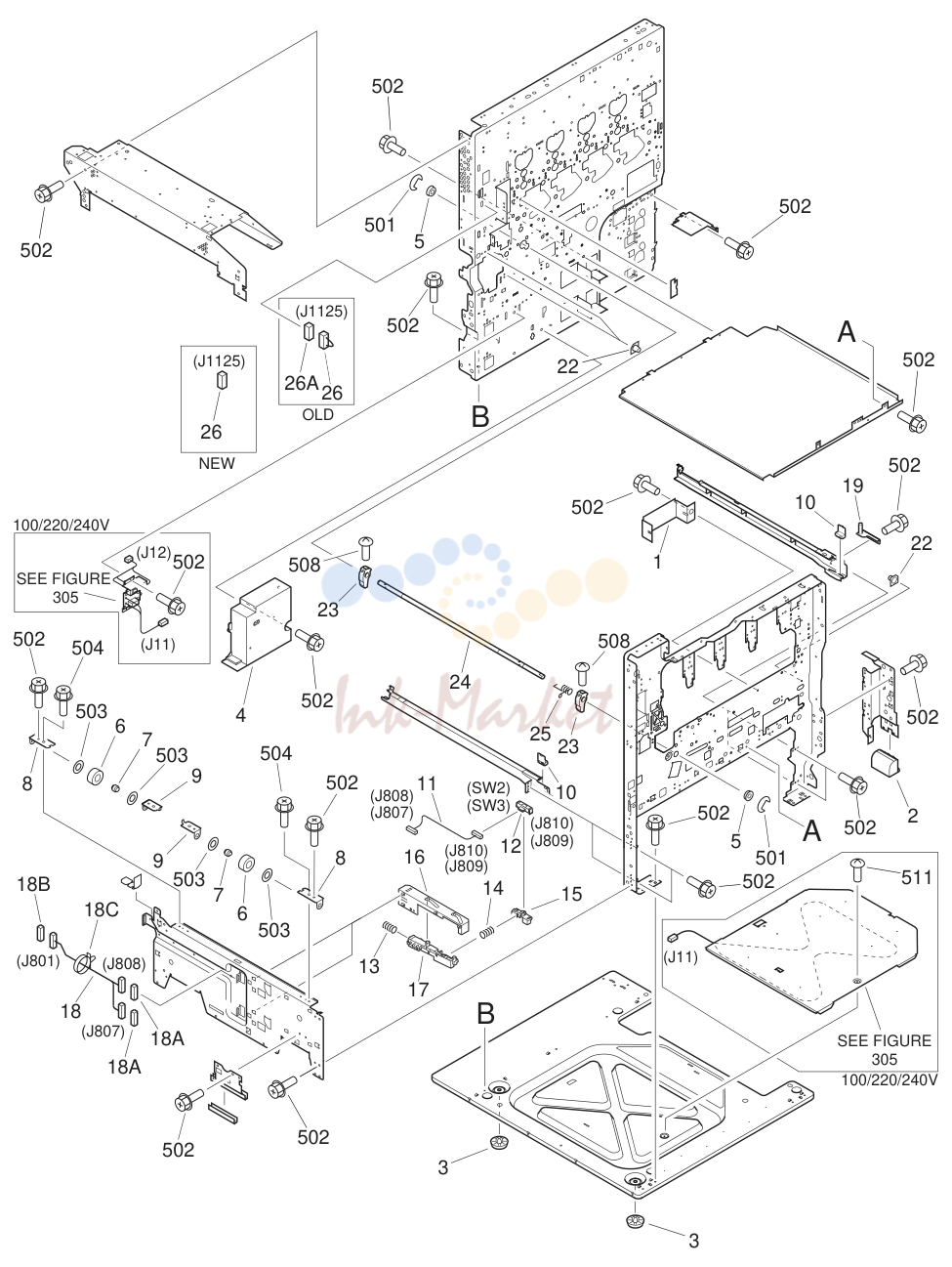

INTERNAL COMPONENTS 1
| № | Артикул | Наименование |
|---|---|---|
| 1 | FB6-2992-000 запросить цену → | PLATE, GROUNDING |
| 2 | FB6-3442-000 запросить цену → | HANDLE, FRONT |
| 3 | XH9-0059-000 запросить цену → | FOOT, RUBBER |
| 4 | FB6-5060-000 запросить цену → | PANEL, HEATER плата |
| 5 | XG9-0476-000 запросить цену → | BUSHING |
| 6 | XG9-0177-000 запросить цену → | BEARING, BALL |
| 7 | FB6-3963-000 запросить цену → | SHAFT, ROLLER |
| 8 | FB6-3962-000 запросить цену → | SUPPORT, ROLLER, LOWER |
| 9 | FB6-3961-000 запросить цену → | SUPPORT, ROLLER, UPPER |
| 10 | FB6-3507-000 запросить цену → | BLOCK, SWING |
| 11 | FG3-2348-000 запросить цену → | CABLE, CASSETTE SIZE SENSOR J807,808 J809,810 |
| 12 | WC2-5332-000 запросить цену → | SWITCH, CASSETTE SIZE SW2,3 J810,809 |
| 13 | FS7-2808-000 запросить цену → | SPRING, COMPRESSION |
| 14 | FS7-2807-000 запросить цену → | SPRING, COMPRESSION |
| 15 | FB6-3494-000 запросить цену → | HOLDER, SWITCH, 3 |
| 16 | FB6-3493-000 запросить цену → | HOLDER, SWITCH, 2 |
| 17 | FB6-3492-000 запросить цену → | HOLDER, SWITCH, 1 |
| 18 | FG3-2347-000 запросить цену → | CABLE, LEFT LOWER CROSSMEMBER J801,807,808 |
| VS1-6318-005 запросить цену → | CONNECTOR, SNAP TIGHT J807,808 | |
| VS1-6318-010 запросить цену → | CONNECTOR, SNAP TIGHT J801 | |
| WT2-5565-000 запросить цену → | CLAMP, CABLE | |
| 19 | FF6-2063-000 запросить цену → | PLATE, SIDE REGIST. ADJUSTMENT |
| 22 | FB5-8385-000 запросить цену → | CAP, DUST-PROOF |
| 23 | FB6-2986-000 запросить цену → | CAM, LOCK |
| 24 | FB6-2985-000 запросить цену → | SHAFT, SWING |
| 25 | FS7-2865-000 запросить цену → | SPRING, TORSION |
| 26 | FG9-3985-000 запросить цену → | CONNECTOR, SHORT OLD |
| VS1-6318-003 запросить цену → | CONNECTOR, SNAP TIGHT NEW | |
| 102 | XD2-1100-802 запросить цену → | AR RING,E |
| 502 | XB3-6400-800 запросить цену → | AR SCREW,RS,M4X8 |
| 503 | XD1-1106-222 запросить цену → | SHIM |
| 504 | XB3-6300-600 запросить цену → | SCREW,RS,M3X6 |
| 508 | XB2-8401-607 запросить цену → | SCREW,W/WASHER,M4X16 |
| 511 | XB1-2400-407 запросить цену → | SCREW,MACH.,TRUSS HEAD,M4X4 100/220/240V |
INTERNAL COMPONENTS 2
| № | Артикул | Наименование |
|---|---|---|
| 1 | FB6-2991-000 запросить цену → | RAIL, TRANSFER, FRONT |
| 2 | FB6-2993-000 запросить цену → | RAIL, TRANSFER, REAR |
| 3 | FB6-3288-000 запросить цену → | BLOCK, REG. SENSOR POSITION, R |
| 4 | FB6-3289-000 запросить цену → | SPRING, TORSION |
| 5 | FB6-3371-000 запросить цену → | SHAFT, POSITIONING |
| 6 | FG3-2319-000 запросить цену → | CABLE, ENVIRONMENT SENSOR J953,961 |
| VS1-6318-004 запросить цену → | CONNECTOR, SNAP TIGHT J953 | |
| 7 | FH7-7602-000 запросить цену → | ENVIRONMENT SENSOR узел EV1 J961 |
| 8 | FF6-2047-000 запросить цену → | PLATE, OPEN/CLOSE PIN |
| 9 | FB6-2960-000 запросить цену → | SPRING, TORSION |
| 10 | FB6-2961-000 запросить цену → | ARM, PRESSURE, FRONT |
| 11 | FB6-2965-000 запросить цену → | LEVER, LOCK |
| 12 | FB6-2968-000 запросить цену → | CAM, SWING |
| 13 | FF6-2016-000 запросить цену → | SUPPORT, SWING SHAFT, FRONT |
| 14 | FS7-2785-000 запросить цену → | SPRING, TENSION |
| 15 | FB6-2964-000 запросить цену → | SPRING, TORSION |
| 17 | FB6-2967-000 запросить цену → | ARM, PRESSURE, REAR |
| 19 | FF6-2017-000 запросить цену → | SUPPORT, SWING SHAFT, REAR |
| 21 | FB6-3278-000 запросить цену → | CAM, CLEANING, 1 |
| 22 | FB6-3279-000 запросить цену → | CAM, CLEANING, 2 |
| 23 | FB6-3280-000 запросить цену → | SHAFT, CLEANING CAM |
| 24 | FB6-3281-000 запросить цену → | SPRING, LEAF |
| 25 | FB6-3277-000 запросить цену → | BLOCK, REG. SENSOR POSITION, F |
| 26 | FB6-3172-000 запросить цену → | RAIL, DRUM узел |
| 27 | FB6-3285-000 запросить цену → | COVER, ENVIRONMENT SENSOR |
| 501 | XD2-1100-502 запросить цену → | AR RING,E |
| 502 | XD2-1100-642 запросить цену → | AR RING,E |
| 505 | XB4-5300-807 запросить цену → | SCREW,P,M3X8 |
| 506 | XB6-7300-807 запросить цену → | SCREW,TP,M3X8 |
| 103 | XB6-7300-407 запросить цену → | SCREW,TP,M3X4 |
| 508 | XB3-6400-800 запросить цену → | AR SCREW,RS,M4X8 |
SEE FIGURE 537
| № | Артикул | Наименование |
|---|---|---|
| 1 | FB6-3187-000 запросить цену → | RAIL, MAGENTA |
| 2 | FB6-3188-000 запросить цену → | RAIL, CYAN |
| 3 | FB6-3189-000 запросить цену → | RAIL, BLACK |
| 4 | FF6-2107-000 запросить цену → | DUCT, T. CARTRIDGE SIDE PLATE |
| 5 | FF6-2039-000 запросить цену → | PLATE, POSITIONING, LEFT |
| 6 | FB6-3800-000 запросить цену → | PLATE, DUCT SEPARATION |
| 7 | FB6-3801-000 запросить цену → | SEAL, DUCT, 1 |
| 8 | FB6-3807-000 запросить цену → | SEAL, DUCT, 7 |
| 9 | FF6-2106-000 запросить цену → | DUCT, DRUM узел |
| 10 | FA3-8727-000 запросить цену → | RING, RETAINING |
| 11 | FB6-3116-000 запросить цену → | SEAL, DUCT, UPPER |
| 12 | FB6-3117-000 запросить цену → | FEEDSCREW |
| 13 | FB6-3118-000 запросить цену → | SHEET |
| 14 | FB6-3119-000 запросить цену → | CASE, FEEDSCREW |
| 15 | FB6-3120-000 запросить цену → | SHUTTER, CLEANING |
| 16 | FB6-3152-000 запросить цену → | GUIDE |
| 17 | FF6-2033-000 запросить цену → | RAIL, CLEANING SUPPORT |
| 18 | FS6-1060-000 запросить цену → | BUSHING |
| 19 | FS7-0579-000 запросить цену → | GEAR, 25T |
| 20 | FB6-3190-000 запросить цену → | BLOCK, TONER CARTRIDGE LEVER |
| 21 | FS7-2842-000 запросить цену → | SPRING, COMPRESSION |
| 22 | FS7-2843-000 запросить цену → | SPRING, COMPRESSION |
| 23 | FU3-0343-000 запросить цену → | GEAR, 28T/28T |
| 24 | FB6-3172-000 запросить цену → | RAIL, DRUM узел |
| 25 | FB6-3173-000 запросить цену → | PLATE, TONER CARTRIDGE LOCK |
| 26 | FB6-3175-000 запросить цену → | RAIL, TONER CARTRIDGE |
| 31 | FB6-3192-000 запросить цену → | SHAFT, TONER CARTRIDGE LEVER |
| 32 | FB6-3193-000 запросить цену → | BAR, SLIDE |
| 33 | FU3-0345-000 запросить цену → | GEAR, 32T |
| 104 | XB4-5300-607 запросить цену → | AR SCREW,P,M3X6 |
| 502 | XB1-2300-607 запросить цену → | SCREW,MACH.,TRUSS HEAD,M3X6 |
| 503 | XB3-6300-800 запросить цену → | AR SCREW,RS,M3X8 |
| 505 | XB6-7300-407 запросить цену → | SCREW,TP,M3X4 |
| 507 | XD2-1100-502 запросить цену → | RING,E |
| 508 | XB3-6400-800 запросить цену → | AR SCREW,RS,M4X8 |
| 509 | XB1-2300-507 запросить цену → | SCREW,MACH.,TRUSS HEAD,M3X5 |
INTERNAL COMPONENTS 4
| № | Артикул | Наименование |
|---|---|---|
| 1 | FB6-3261-000 запросить цену → | PLATE, SCANNER ADJUSTMENT |
| 2 | FB6-3262-000 запросить цену → | COVER, LASER, 1 |
| 3 | FB6-3263-000 запросить цену → | COVER, LASER, 2 |
| 4 | FF2-5915-000 запросить цену → | KEY, SWITCH |
| 5 | FG3-3004-000 запросить цену → | CABLE, KEY SWITCH J537 |
| 6 | FG3-2346-000 запросить цену → | CABLE, DRAWER J750,755 |
| VS1-6319-030 запросить цену → | CONNECTOR, SNAP TIGHT J755 | |
| VS1-6919-031 запросить цену → | CONNECTOR, DRAWER J750 | |
| 7 | FS7-2796-000 запросить цену → | SPRING, COMPRESSION |
| 8 | FS5-9758-000 запросить цену → | SCREW,STEPPED,M3 |
| 9 | FB6-3143-020 запросить цену → | FLAG, FIXING/FEEDER SENSOR |
| 10 | FB6-3145-000 запросить цену → | COVER, DRAWER CONNECTOR |
| 11 | FF6-2034-000 запросить цену → | DUCT, CLEANING |
| 12 | FB6-3366-000 запросить цену → | MOUNT, DRAWER CABLE |
| 13 | FB6-3839-000 запросить цену → | SEAL, DUCT |
| 14 | FH7-7462-000 запросить цену → | PHOTO-INTERRUPTER PS5 J709 |
| 15 | FS5-9760-000 запросить цену → | SCREW,RS STEPPED,M3 |
| 16 | FS7-2848-000 запросить цену → | SPRING, COMPRESSION |
| 17 | FS7-2853-000 запросить цену → | SPRING, COMPRESSION |
| 18 | RH7-6037-000 запросить цену → | SWITCH, INTERLOCK MSW5,6 |
| 19 | FG3-2309-000 запросить цену → | CABLE, FIXING CROSSMEMBER J562,702,707-709,716 |
| VS1-5057-003 запросить цену → | CONNECTOR, SNAP TIGHT J716 | |
| VS1-5057-004 запросить цену → | CONNECTOR, SNAP TIGHT J562 | |
| VS1-5057-005 запросить цену → | CONNECTOR, SNAP TIGHT J708 | |
| VS1-6318-013 запросить цену → | CONNECTOR, SNAP TIGHT J702 | |
| 20 | FG3-2310-000 запросить цену → | CABLE, FIXING DRAWER J95,96,800,802 |
| VS1-6318-011 запросить цену → | CONNECTOR, SNAP TIGHT J800 | |
| 21 | FG3-2352-000 запросить цену → | CABLE, SCANNER, YELLOW J114,608 |
| 22 | FG3-2353-000 запросить цену → | CABLE, SCANNER, MAGENTA J116,612 |
| 105 | FG3-2354-000 запросить цену → | CABLE, SCANNER, CYAN J118,616 |
| 24 | FG3-2364-000 запросить цену → | CABLE, SCANNER, BLACK J120,620 |
| 25 | VS1-6318-006 запросить цену → | CONNECTOR, SNAP TIGHT J952 |
| 26 | FG3-3005-000 запросить цену → | CABLE, CONTROLLER J510,511,537,1123 |
| VS1-6319-036 запросить цену → | CONNECTOR, SNAP TIGHT J510 | |
| 27 | VS1-6318-014 запросить цену → | CONNECTOR, SNAP TIGHT J951 |
| 28 | VS1-5057-002 запросить цену → | CONNECTOR, SNAP TIGHT J537,707 |
| 29 | WT2-5565-000 запросить цену → | CLAMP, CABLE |
| 501 | XB3-6400-800 запросить цену → | AR SCREW,RS,M4X8 |
| 502 | XB1-2400-607 запросить цену → | AR SCREW,MACH.,TRUSS HEAD,M4X6 |
| 503 | XB2-4231-209 запросить цену → | SCREW,W/WASHER,M2.3X12 |
| 504 | XB2-8400-807 запросить цену → | SCREW,W/WASHER,M4X8 |
| 506 | XD1-1104-135 запросить цену → | AR SHIM |
| 507 | XD2-1100-242 запросить цену → | RING,E |
| 510 | XB4-6260-807 запросить цену → | SCREW,TAPPING,PAN HEAD,M2.6X8 |
| 511 | XB2-8301-009 запросить цену → | AR SCREW,W/WASHER,M3X10 |
INTERNAL COMPONENTS 5
| № | Артикул | Наименование |
|---|---|---|
| 1 | FB6-3679-000 запросить цену → | BLOCK, FIXING/FEEDER STOP |
| 2 | FB6-3933-000 запросить цену → | ARM, CLICK, REAR |
| 3 | FB6-3232-000 запросить цену → | PLATE, STOP |
| 4 | FB6-3932-000 запросить цену → | ARM, CLICK, FRONT |
| 5 | FB6-3316-000 запросить цену → | PLATE, REGISTRATION STOP |
| 6 | FB6-3526-000 запросить цену → | LABEL, SIZE, MANUAL FEED JPN |
| FB6-4867-000 запросить цену → | LABEL, SIZE, MANUAL FEED JPN S3200,V3200 | |
| FB6-3527-000 запросить цену → | LABEL, SIZE, MANUAL FEED US | |
| FB6-3528-000 запросить цену → | LABEL, SIZE, MANUAL FEED EURO | |
| FB6-3529-000 запросить цену → | LABEL, SIZE, MANUAL FEED GENE | |
| 7 | FS7-2847-000 запросить цену → | SPRING, TENSION |
| 8 | FB6-3689-000 запросить цену → | BUSHING, SLIDE SHAFT |
| 9 | FB6-3693-000 запросить цену → | BRACKET, FIXING |
| 10 | FF6-2141-000 запросить цену → | PANEL, DELIVERY, INTERNAL |
| 11 | RB1-6484-000 запросить цену → | STOPPER, OPEN/CLOSE |
| 12 | FG3-2299-000 запросить цену → | CABLE, DUPLEXING CONNECT DUPLEX TYPE J403,404,442 |
| 13 | VS1-6318-009 запросить цену → | CONNECTOR, SNAP TIGHT J701 |
| 14 | VS1-6318-012 запросить цену → | CONNECTOR, SNAP TIGHT J703 |
| 15 | FB6-4868-000 запросить цену → | LABEL, POSTCARD SET S3200,V3200 |
| 16 | FB6-4869-000 запросить цену → | GUIDE, SIZE FIXING S3200,V3200 |
| 502 | XB3-6300-800 запросить цену → | SCREW,RS,M3X8 |
| 504 | XB3-6400-800 запросить цену → | AR SCREW,RS,M4X8 |
| 505 | XA9-1401-000 запросить цену → | SCREW,P,M3X10 DUPLEX TYPE |
MACHINE REAR PLATE 1
| № | Артикул | Наименование |
|---|---|---|
| 1 | FB6-3440-000 запросить цену → | HANDLE, REAR |
| 2 | FG6-8956-000 запросить цену → | DUCT, ELECTRICAL EXHAUST |
| FB6-3169-000 запросить цену → | DUCT, EXHAUST, SMALL | |
| 3 | FG3-2345-000 запросить цену → | MEMORY плата в сборе |
| 4 | FH7-7312-000 запросить цену → | PHOTO-INTERRUPTER PS28 J768 |
| 5 | FG3-2383-000 запросить цену → | CABLE, REGIST. MULTI SENSOR J720,768 |
| VS1-5057-004 запросить цену → | CONNECTOR, SNAP TIGHT J720 | |
| 6 | FG6-9015-000 запросить цену → | DOUBLE SWITCH плата в сборе |
| 7 | FH7-6357-000 запросить цену → | SWITCH, MAIN SW1 |
| 8 | FG3-2366-000 запросить цену → | CABLE, MAIN SWITCH J10 |
| 9 | XA9-1030-000 запросить цену → | AR SCREW, RS, M4X12 |
| 501 | XB2-4300-607 запросить цену → | SCREW,W/WASHER,M3X6 |
| 502 | XB3-6300-800 запросить цену → | SCREW,RS,M3X8 |
| 503 | XB1-2400-607 запросить цену → | SCREW,MACH.,TRUSS HEAD,M4X6 |
| 504 | XB3-6400-800 запросить цену → | AR SCREW,RS,M4X8 |
MACHINE REAR PLATE 2
| № | Артикул | Наименование |
|---|---|---|
| 1 | FB6-3109-000 запросить цену → | SUPPORT, LOWER PANEL |
| 2 | FF6-2100-000 запросить цену → | SUPPORT, RAIL ROTATING |
| 3 | FG6-8946-000 запросить цену → | CABLE, TRANSFER H.V. TERMINAL J83 |
| 4 | FH2-6552-000 запросить цену → | COVER, CONNECTOR |
| 5 | FB6-3137-000 запросить цену → | BLOCK, DISPATCHING |
| 6 | FB6-3138-000 запросить цену → | PLATE, HV CONTACT, 1 |
| 7 | FB6-3156-000 запросить цену → | PLATE, GROUNDING, 1 |
| 8 | FH2-9249-000 запросить цену → | CABLE, SECONDARY TRANSFER HV |
| 9 | FG3-2350-000 запросить цену → | CABLE, READER LATTICE J561,565 |
| 10 | FG3-2351-000 запросить цену → | CABLE, C. PEDESTAL LATTICE J558,950,962,963 |
| VS1-5820-002 запросить цену → | CONNECTOR, SNAP TIGHT J558 | |
| VS1-5820-007 запросить цену → | CONNECTOR, SNAP TIGHT J962 | |
| VS1-5820-008 запросить цену → | CONNECTOR, SNAP TIGHT J963 | |
| 11 | FG6-9671-000 запросить цену → | DUPLEXING DRIVER плата в сборе DUPLEX TYPE |
| 12 | XA9-0782-000 запросить цену → | SCREW, M4X8 |
| 13 | FH2-5824-000 запросить цену → | COVER, CONNECTOR, 1 PRINTER TYPE |
| 14 | FG3-2390-000 запросить цену → | CABLE, DC CONTROLLER MOUNT J111,769 |
| 501 | XB3-6400-800 запросить цену → | AR SCREW,RS,M4X8 |
| 502 | XB2-8300-607 запросить цену → | SCREW,W/WASHER,M3X6 |
| 503 | XB1-2300-807 запросить цену → | SCREW,MACH.,TRUSS HEAD,M3X8 |
| 504 | XB1-2400-607 запросить цену → | SCREW,MACH.,TRUSS HEAD,M4X6 |
| 505 | XD1-3100-407 запросить цену → | WASHER,SPRING |
| 506 | XB2-8300-807 запросить цену → | SCREW,W/WASHER,M3X8 DUPLEX TYPE |
DOOR SWITCH в сборе
| № | Артикул | Наименование |
|---|---|---|
| 120 | FG6-9013-000 запросить цену → | DOOR SWITCH в сборе |
| 1 | FB4-3064-000 запросить цену → | BLOCK, SHAFT PRESSURE |
| 2 | FB4-3066-000 запросить цену → | HOLDER, DOOR SWITCH, FRONT |
| 3 | FB6-3216-000 запросить цену → | HOLDER, DOOR SWITCH SHAFT |
| 4 | FB6-3218-000 запросить цену → | BLOCK, SWITCH PUSH |
| 5 | FH7-7312-000 запросить цену → | PHOTO-INTERRUPTER PS23 J811 |
| 6 | FS1-9010-000 запросить цену → | SCREW,STEPPED,M3X2.2 |
| 7 | FS6-2785-000 запросить цену → | SPRING, COMPRESSION |
| 8 | FS7-2854-000 запросить цену → | SPRING, COMPRESSION |
| 9 | FG6-9015-000 запросить цену → | DOUBLE SWITCH плата в сборе MSW1,2 |
| 501 | XB3-6300-800 запросить цену → | SCREW,RS,M3X8 |
VERTICAL PATH PANEL в сборе (OLD)
| № | Артикул | Наименование |
|---|---|---|
| 125 | FG6-9052-000 запросить цену → | VERTICAL PATH PANEL в сборе OLD |
| 1 | FC5-0166-000 запросить цену → | SEAL, BLANKING |
| 2 | FB6-3557-000 запросить цену → | GUIDE, VERTICAL PATH RIB |
| 3 | FB6-3866-000 запросить цену → | PIN, LATCH |
| 4 | FB6-3867-000 запросить цену → | LEVER, COVER |
| 5 | RB1-6486-000 запросить цену → | SPRING, COMPRESSION |
| 6 | FB4-5967-000 запросить цену → | FIN, DELIVERY |
| 7 | FB6-3547-000 запросить цену → | GUIDE, VERTICAL PATH DELIVERY |
| 8 | FB6-4919-000 запросить цену → | GUIDE, SPACER |
| 9 | FB6-3551-020 запросить цену → | PLATE, GROUNDING |
| 10 | FB6-3552-000 запросить цену → | FLAG, V. PATH DELIVERY SENSOR |
| 11 | FB6-3553-000 запросить цену → | SPRING, TORSION |
| 12 | FB6-3554-000 запросить цену → | ROLLER, DELIVERY, 1 |
| 13 | FB6-3555-000 запросить цену → | ROLLER, DELIVERY, 2 |
| 14 | FB6-3876-000 запросить цену → | ROLLER, VERTICAL PATH DELIVERY |
| 15 | FB6-3549-000 запросить цену → | GUIDE, V. PATH DELIVERY, LOWER |
| 16 | FB6-3548-000 запросить цену → | SHEET, V. PATH DELIVERY GUIDE |
| 17 | FS6-1059-000 запросить цену → | BUSHING |
| 18 | FS7-2834-000 запросить цену → | SPRING, COMPRESSION |
| 19 | FU3-0325-000 запросить цену → | GEAR, 17T |
| 20 | RS5-1101-000 запросить цену → | BUSHING, CONDUCTIVE |
| 21 | RB1-6666-000 запросить цену → | ELIMINATOR, STATIC CHARGE |
| 501 | XB4-5300-807 запросить цену → | SCREW,P,M3X8 |
| 502 | XD2-1100-502 запросить цену → | RING,E |
Полный список запчастей доступен по запросу.
комментарии
