Canon imageRUNNER IRC3100 IRC3170 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- EXTERNAL COVERS, PANELS, ETC.
- MACHINE FRONT PANEL
- INTERNAL COMPONENTS 1
- INTERNAL COMPONENTS 2

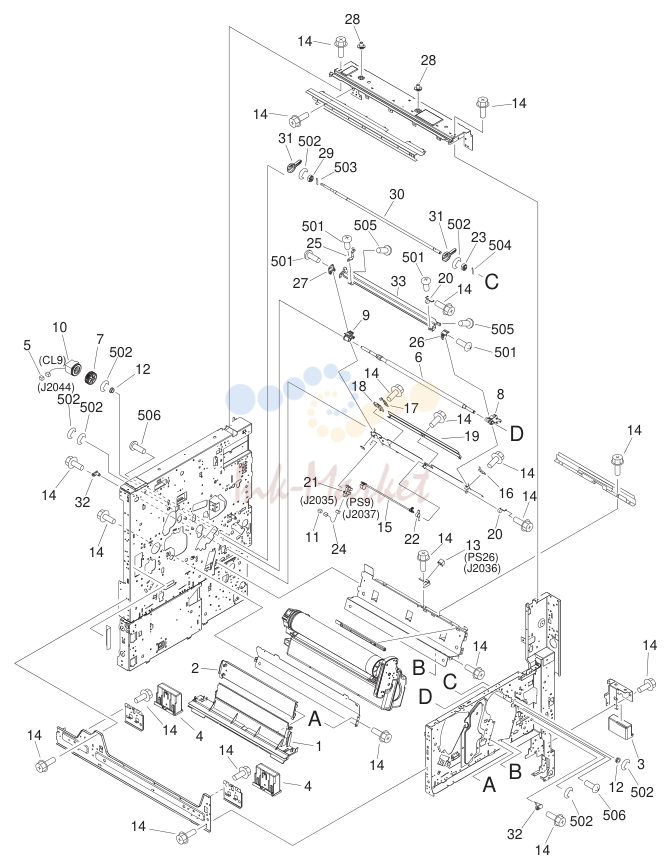

- INTERNAL COMPONENTS 3

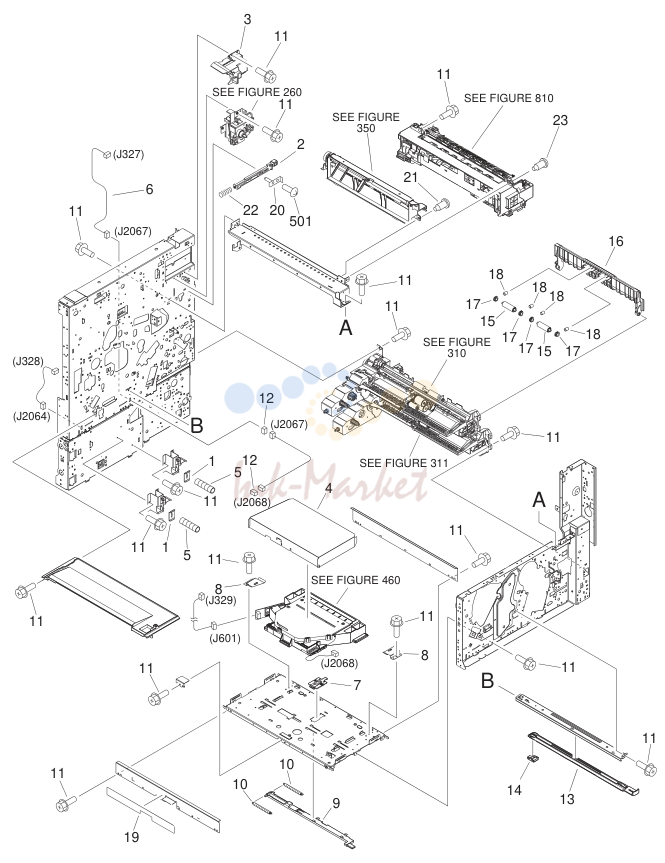

- INTERNAL COMPONENTS 4

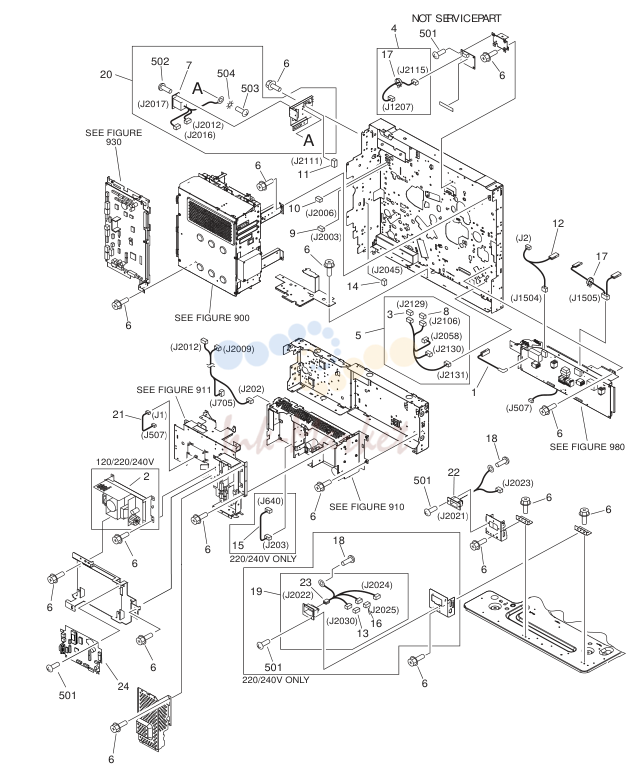

- MACHINE REAR PLATE 1

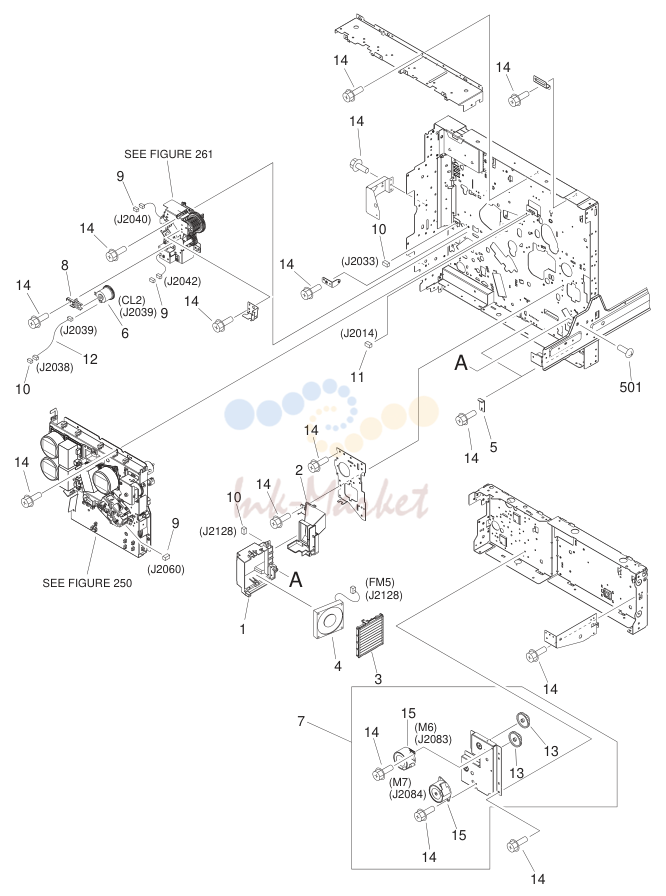

- MACHINE REAR PLATE 2

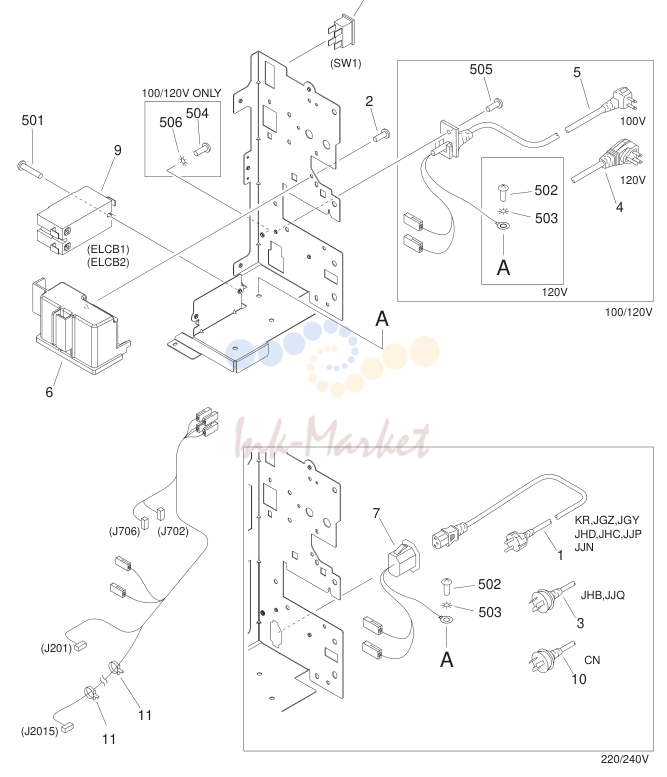

- POWER CORD TERMINAL в сборе

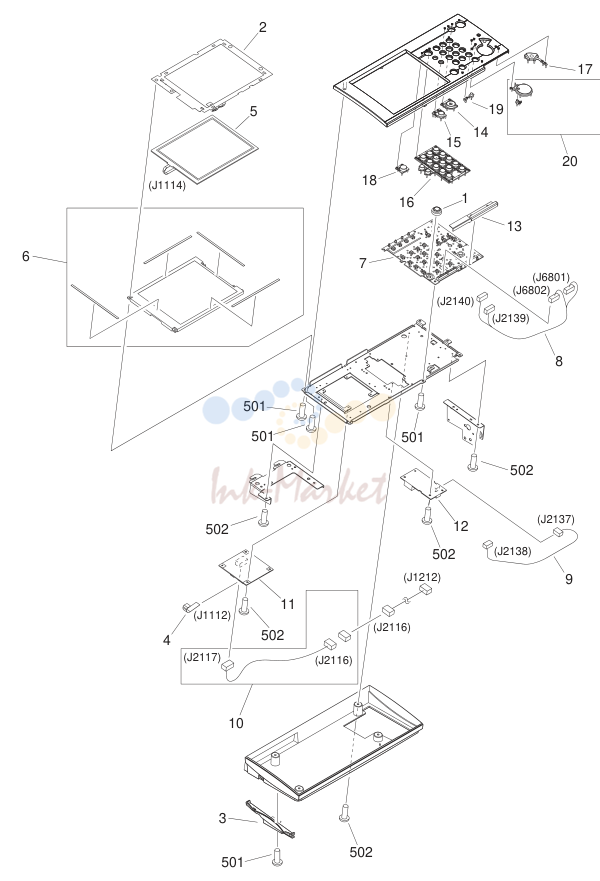

- CONTROL PANEL в сборе
- C
- PAPER FEEDER FRAME в сборе
- Рисунок 931
- MAIN DRIVE в сборе
- MULTI DRIVE в сборе
- CASSETTE (MIDDLE)
- CASSETTE (LARGE)
- PAPER PICK-UP в сборе (MIDDLE)
- PAPER PICK-UP в сборе (LARGE)
- MULTI FEED TRAY в сборе
- TRANSFER BELT FRAME в сборе
- DEVELOPING в сборе (BLACK)
- DEVELOPING в сборе (YELLOW)
- DEVELOPING в сборе (MAGENTA)
- DEVELOPING в сборе (CYAN)
- TRANSFER CLEANING в сборе
- FIXING в сборе
- CONTROLLER BOX в сборе
- FAX в сборе
- FAX BOARD плата в сборе

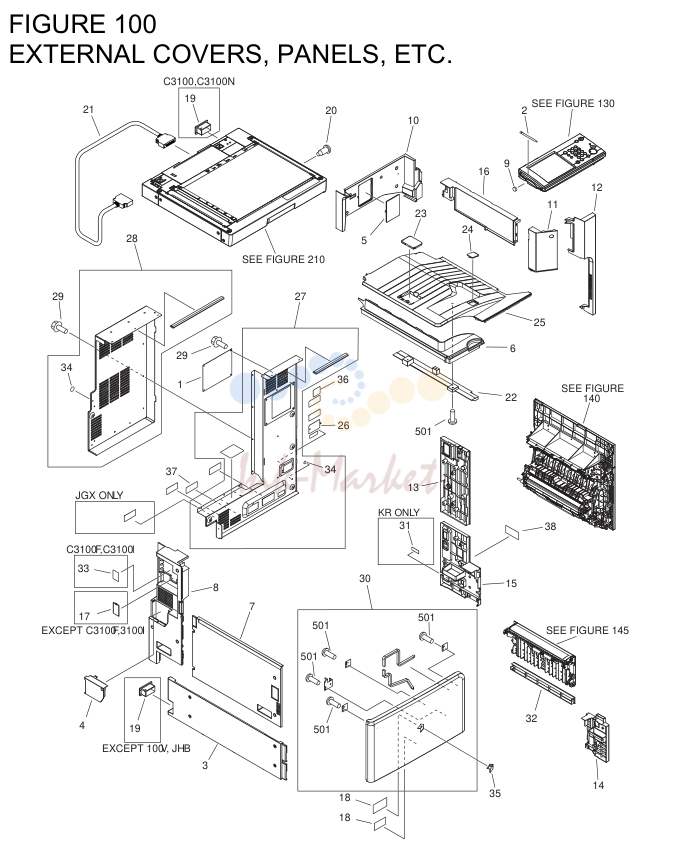

EXTERNAL COVERS, PANELS, ETC.
| № | Артикул | Наименование |
|---|---|---|
| 1 | FC5-6912-000 запросить цену → | COVER, BLANKING, REAR |
| 2 | FB6-3950-000 запросить цену → | PEN, TOUCH PANEL |
| 3 | FC5-0576-000 запросить цену → | PANEL, LEFT |
| 4 | FC5-0809-000 запросить цену → | COVER, LEFT, REAR |
| 5 | FC5-0889-000 запросить цену → | COVER, BLANKING |
| 6 | FL2-1460-000 запросить цену → | PANEL, INTERNAL PAPER DELIVERY |
| 7 | FC5-0936-000 запросить цену → | PANEL, LEFT, MIDDLE C3100,3100F,C3100N,C3 |
| 8 | FC5-0937-000 запросить цену → | PANEL, LEFT, REAR C3170,3170F,3170I |
| 8 | FC6-2535-000 запросить цену → | PANEL, LEFT, REAR C2570,2570F,2570I |
| 9 | FA9-3988-000 запросить цену → | BUBBER, COVER |
| 10 | FC5-0942-000 запросить цену → | PANEL, INNER, REAR |
| 11 | FC5-0943-000 запросить цену → | PANEL, INNER, RIGHT |
| 12 | FC5-0944-000 запросить цену → | PANEL, RIGHT, FRONT UPPER |
| 13 | FC5-0946-000 запросить цену → | PANEL, RIGHT, REAR |
| 14 | FC5-0953-000 запросить цену → | PANEL, RIGHT, FRONT LOWER |
| 15 | FC5-0955-000 запросить цену → | PANEL, RIGHT, REAR LOWER |
| 16 | FC5-0956-000 запросить цену → | PANEL, INNER, RIGHT MIDDLE C3100,C3100N C3170 JP/ |
| 17 | FC5-5462-000 запросить цену → | COVER, CONNECTOR EUR/230V/AU C3150I EUR/230V C2570 |
| 18 | FL2-0159-000 запросить цену → | LABEL, SERVICE C3100,C3100N C3170 JP/ |
| 19 | FH2-6552-000 запросить цену → | COVER, CONNECTOR EUR/230V/AU C3150I EUR/230V C2570 |
| 20 | FS5-9282-020 запросить цену → | SCREW,STEPPED C3100,3100F,C3100N,C3 |
| 21 | FH2-7036-000 запросить цену → | CABLE, DDI-S SERIAL C3170,3170F,3170I |
| 21 | FK2-0732-000 запросить цену → | CABLE, DDI-S SERIAL C2570,2570F,2570I |
| 22 | FC5-0808-000 запросить цену → | PLATE, UPPER BLOCKING |
| 23 | FC5-0812-000 запросить цену → | STOPPER, PUSHING |
| 24 | FC5-0957-000 запросить цену → | CAP, INTERNAL PAPER DELIVERY |
| 25 | FC5-1107-000 запросить цену → | PANEL, INTERNAL PAPER DELIVERY |
| 26 | FC5-1111-000 запросить цену → | COVER, OUTLET |
| 27 | FL2-0211-000 запросить цену → | PANEL, REAR, 1 |
| 28 | FL2-0212-000 запросить цену → | PANEL, REAR, 2 |
| 29 | XA9-1386-000 запросить цену → | SCREW,RS,M3X8 |
| 30 | FM2-0224-000 запросить цену → | PANEL, FRONT C3100 EXCEPT JGY,JGX |
| 30 | FM2-1564-000 запросить цену → | PANEL, FRONT C3100I |
| 30 | FM2-1565-000 запросить цену → | PANEL, FRONT C3100N EXCEPT JHC |
| 30 | FM2-1566-000 запросить цену → | PANEL, FRONT C3100F |
| 30 | FM2-1741-000 запросить цену → | PANEL, FRONT JGX |
| 30 | FM2-1742-000 запросить цену → | PANEL, FRONT JGY |
| 30 | FM2-1743-000 запросить цену → | PANEL, FRONT JHC C3170 JP/EUR/AU C3170I |
| 30 | FM2-4570-000 запросить цену → | PANEL, FRONT |
| 30 | FM2-4571-000 запросить цену → | PANEL, FRONT C3170F |
| 30 | FM2-4574-000 запросить цену → | PANEL, FRONT C3170 US,C3170I US C3170 EUR,C3170 |
| 30 | FM2-4576-000 запросить цену → | PANEL, FRONT EUR,2570 |
| 30 | FM2-4572-000 запросить цену → | PANEL, FRONT C3170I 230V |
| 30 | FM2-4577-000 запросить цену → | PANEL, FRONT C3170I EUR |
| 30 | FM2-4564-000 запросить цену → | PANEL, FRONT C2570 EUR |
| 30 | FM2-4565-000 запросить цену → | PANEL, FRONT 2570I 230V |
| 30 | FM2-4578-000 запросить цену → | PANEL, FRONT C2570 JP/AU/230V |
| 30 | FM2-4579-000 запросить цену → | PANEL, FRONT C2570F |
| 30 | FM2-4580-000 запросить цену → | PANEL, FRONT C2570I 230V |
| 31 | FU5-8021-000 запросить цену → | LABEL, GROUNDING CAUTION KOREAN |
| 32 | FC5-0954-000 запросить цену → | PANEL, RIGHT, LOWER |
| 33 | FU5-8019-000 запросить цену → | LABEL, FAX CONNECTOR C3100F,C3100I |
| 33 | FC6-5037-000 запросить цену → | LABEL, FAX CONNECTOR C3170F,C2570F |
| 34 | FC5-0166-000 запросить цену → | SEAL, BLANKING |
| 35 | FC5-0459-000 запросить цену → | EMBLEM, IMAGERUNNER |
| 36 | ME1-0059-000 запросить цену → | LAVEL, NOISE |
| 37 | FS8-8194-000 запросить цену → | LABEL, 'WARNING CONNECTOR' C3170 US/AU/EUR |
| 38 | FC6-5075-000 запросить цену → | LABEL, SHUT, DOWN A C3170I US/EUR C2570 EUR/AU C2570I EUR C3170 JP/230V C3170I |
| 38 | FC6-5076-000 запросить цену → | LABEL, SHUT, DOWN B 230V C2570 JP/EUR C2570F C2570I EUR |
| 501 | XB4-5400-807 запросить цену → | AR SCREW,P,M4X8 |
| FC5-0956-020 запросить цену → | PANEL, INNER, RIGHT MIDDLE |

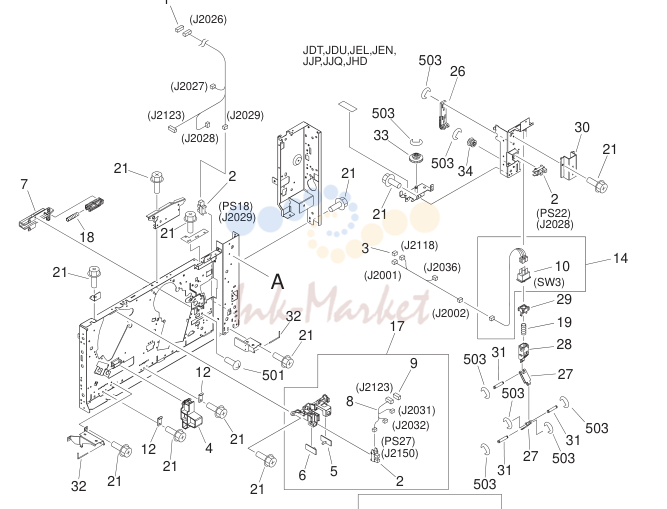

MACHINE FRONT PANEL
| № | Артикул | Наименование |
|---|---|---|
| 1 | VS1-7164-018 запросить цену → | CONNECTOR, SNAP TIGHT J2026 PS18,22,27 |
| 2 | FK2-0149-000 запросить цену → | PHOTO-INTERRUPTER J2029,2028,2150 |
| 3 | VS1-7177-003 запросить цену → | CONNECTOR, SNAP TIGHT J2118 |
| 4 | FC5-0207-000 запросить цену → | LINK, SHUTTER |
| 5 | FG3-2374-000 запросить цену → | WASTE TONER SENSOR плата ASS'Y |
| 6 | FG3-2375-000 запросить цену → | WASTE TONER SENSOR плата ASS'Y |
| 7 | FC5-1186-000 запросить цену → | GUIDE, SIDE LINK SHAFT |
| 8 | FG3-3198-000 запросить цену → | CABLE, WASTE TONER DETECT J2031,2032,2123,2150 |
| 9 | VS1-7177-008 запросить цену → | CONNECTOR, SNAP TIGHT J2123 |
| 10 | WC2-5327-000 запросить цену → | SWITCH,KNOB SW3 |
| 11 | FU5-8012-000 запросить цену → | LABEL, LASER CAUTION 100/120V |
| 11 | FU5-8013-000 запросить цену → | LABEL, LASER CAUTION 220/240V |
| 11 | FU5-8022-000 запросить цену → | LABEL, LASER CAUTION 220/240V |
| 12 | FL2-0203-000 запросить цену → | PIN, POSITIONING |
| 13 | FC5-0941-000 запросить цену → | COVER, INNER, 2 |
| 14 | FG3-3202-000 запросить цену → | CABLE, DOOR SWITCH J2002 |
| 15 | FC5-5498-000 запросить цену → | HOLDER, WASTE TONER BOTTLE |
| 16 | XZ9-0421-000 запросить цену → | CATCH, MAGNET |
| 17 | FM2-0086-000 запросить цену → | W. TONER REMNANT DETECT ASS'Y |
| 18 | FU5-2070-000 запросить цену → | SPRING, COMPRESSION |
| 19 | FU5-2069-000 запросить цену → | SPRING, TENSION |
| 20 | FM2-3537-000 запросить цену → | COVER, INNER, MIDDLE |
| 21 | XA9-1386-000 запросить цену → | SCREW,RS,M3X8 |
| 22 | FS6-8992-000 запросить цену → | LABEL, TONER JGX,KNE,KNF |
| 23 | FM2-0083-000 запросить цену → | WASTE TONER в сборе |
| 24 | FU5-8015-000 запросить цену → | LABEL, TONER EXCHANGE CAUTION |
| 25 | FM2-3536-000 запросить цену → | COVER, INNER, 1 |
| 26 | FC5-0449-000 запросить цену → | SLIDER, VERTICAL |
| 27 | FC5-0450-000 запросить цену → | LINK, SLIDER |
| 28 | FC5-0451-000 запросить цену → | SLIDER, SPRING, LOWER |
| 29 | FC5-0452-000 запросить цену → | SLIDER, SPRING, UPPER |
| 30 | FC5-0455-000 запросить цену → | GUIDE, SLIDER |
| 31 | FC5-0456-000 запросить цену → | SHAFT, DOOR SWITCH |
| 32 | FB3-2224-000 запросить цену → | PIN, HINGE |
| 33 | FU5-0019-000 запросить цену → | GEAR, BEVEL, 20T/GEAR, 32T |
| 34 | FU5-0020-000 запросить цену → | GEAR, BEVEL, 20T/GEAR, 16T COVER,TONER CONTAINER EXCHANGE |
| 501 | XB4-5400-807 запросить цену → | AR SCREW,P,M4X8 |
| 502 | XB6-7300-807 запросить цену → | AR SCREW,TP,M3X8 |
| 503 | XD2-1100-322 запросить цену → | AR RING,E |
| 16 | XZ9-0582-000 запросить цену → | CATCH, MAGNET |

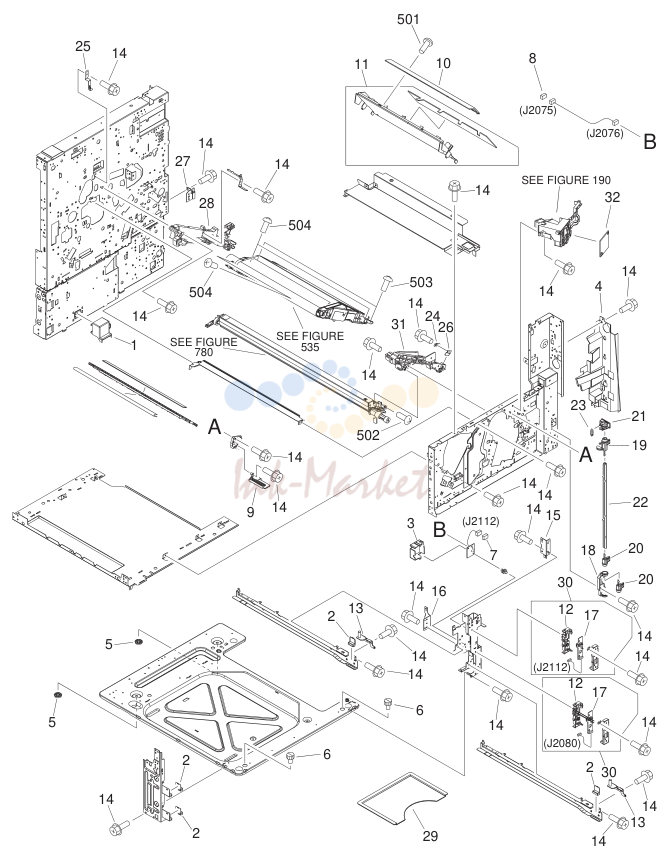

INTERNAL COMPONENTS 1
| № | Артикул | Наименование |
|---|---|---|
| 1 | FB3-3192-020 запросить цену → | COVER, HEATER CONNECTOR |
| 2 | FB6-3507-000 запросить цену → | BLOCK, SWING |
| 3 | FC5-0641-000 запросить цену → | COVER, плата |
| 4 | FC5-0879-000 запросить цену → | COVER, INNER, RIGHT |
| 5 | XH9-0125-000 запросить цену → | FOOT, RUBBER |
| 6 | XA9-1468-000 запросить цену → | SCREW, KNURLED, M6X10 |
| 7 | VS1-7440-006 запросить цену → | CONNECTOR, SNAP TIGHT J2112 |
| 8 | VS1-7173-007 запросить цену → | CONNECTOR, SNAP TIGHT J2075 |
| 9 | FC5-0437-000 запросить цену → | LEVER, RELEASE |
| 10 | FC5-0358-000 запросить цену → | DUCT, INTER. TRANSFER BELT, 2 |
| 11 | FL2-0075-000 запросить цену → | DUCT, INTER. TRANSFER BELT, 1 |
| 12 | FC5-1420-000 запросить цену → | HOLDER, SIZE DETECT |
| 13 | FL2-0116-000 запросить цену → | PIN, SIDE REGIST. POSITIONING |
| 14 | XA9-1386-000 запросить цену → | SCREW,RS,M3X8 |
| 15 | FC5-0567-000 запросить цену → | PLATE, PICK-UP ASS'Y MOUNT, U |
| 16 | FC5-0568-000 запросить цену → | PLATE, PICK-UP ASS'Y MOUNT, L |
| 17 | FM2-2770-000 запросить цену → | SIZE SENSOR плата в сборе J2080,2112 |
| 18 | FC5-0673-000 запросить цену → | SUPPORT, HOOK POSITIONING |
| 19 | FC5-0686-000 запросить цену → | HOOK, RIGHT DOOR, UPPER |
| 20 | FC5-0687-000 запросить цену → | HOOK, RIGHT DOOR, LOWER |
| 21 | FC5-0688-000 запросить цену → | BUSHING |
| 22 | FC5-0689-000 запросить цену → | SHAFT, HOOK |
| 23 | FU5-2064-000 запросить цену → | SPRING, TENSION |
| 24 | FC5-6566-000 запросить цену → | COVER, CONTACT PROTECTIVE |
| 25 | FC5-0365-000 запросить цену → | PLATE, ROLLER STATIC CHARGE |
| 26 | FC5-0364-000 запросить цену → | PLATE, ROLLER STATIC CHARGE |
| 27 | FC5-0672-000 запросить цену → | HINGE, RIGHT DOOR, LOWER |
| 28 | FC5-0347-000 запросить цену → | SUPPORT, I.T.B. FRAME, REAR |
| 29 | FC5-1146-000 запросить цену → | HOLDER, SERVICE BOOK |
| 30 | FM2-0305-000 запросить цену → | CASSETTE SIZE SENSOR в сборе |
| 31 | FC5-0346-000 запросить цену → | SUPPORT, I.T.B. FRAME, FRONT |
| 32 | FB5-6264-000 запросить цену → | FILTER, DUST-PROOF |
| 501 | XB4-5301-007 запросить цену → | AR SCREW,P,M3X10 |
| 502 | XB1-2400-607 запросить цену → | AR SCREW,MACH.,TRUSS HEAD,M4X6 |
| 503 | XB1-2401-407 запросить цену → | AR SCREW,MACH.,TRUSS HEAD,M4X14 |
| 504 | XB6-7300-607 запросить цену → | AR SCREW,TP,M3X6 |
| FC6-2865-000 запросить цену → | PAD, SUPPORT |

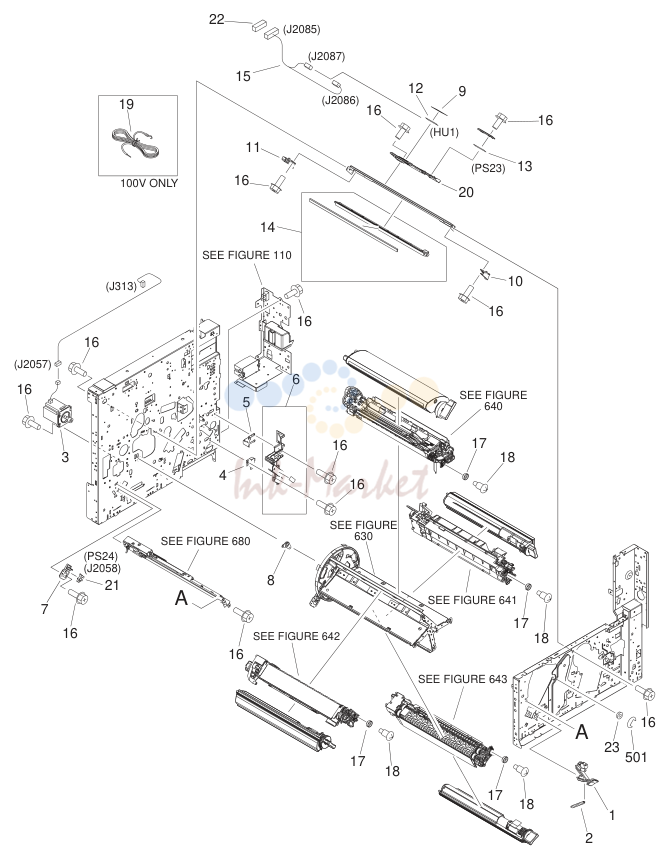

INTERNAL COMPONENTS 2
| № | Артикул | Наименование |
|---|---|---|
| 1 | FC5-0305-020 запросить цену → | ARM, ROTARY LOCK |
| 2 | FC5-0306-000 запросить цену → | SPRING, TENSION |
| 3 | FM2-0080-000 запросить цену → | MOTOR, STEPPING, DC |
| 4 | FC5-0523-000 запросить цену → | SPRING, GROUNDING |
| 5 | FC5-0854-000 запросить цену → | PLATE, TRANSFER STATIC CHARGE |
| 6 | FL2-0219-000 запросить цену → | COVER, RIGHT DOOR CONNECTOR |
| 7 | FC5-0303-000 запросить цену → | MOUNT, HOME POSITION SENSOR |
| 8 | FC5-0320-000 запросить цену → | BUSHING |
| 9 | FC5-0723-000 запросить цену → | COVER, ENVIRONMENT SENSOR |
| 10 | FC5-6555-000 запросить цену → | RAIL, ROTARY UPPER COVER, F. |
| 11 | FC5-6556-000 запросить цену → | RAIL, ROTARY UPPER COVER, R. |
| 12 | FK2-0160-000 запросить цену → | HYGROMETER SENSOR узел HU1 J2087 |
| 13 | FH7-7629-020 запросить цену → | PHOTO-SENSOR узел PS23 J2086 |
| 14 | FL2-0230-000 запросить цену → | COVER, ROTARY UPPER |
| 15 | FG3-3181-000 запросить цену → | CABLE, PATCH/ENV. SENSOR J2085,J2086,2087 |
| 16 | XA9-1386-000 запросить цену → | SCREW,RS,M3X8 |
| 17 | FC5-5491-000 запросить цену → | ROLLER, DEVELOPING CONTAINER |
| 18 | FS1-9003-020 запросить цену → | SCREW,STEPPED,M4 |
| 19 | FH2-7061-000 запросить цену → | CORD, GROUNDING 100V ONLY |
| 20 | FC5-0973-000 запросить цену → | COVER, PATCH |
| 21 | FK2-0149-000 запросить цену → | PHOTO-INTERRUPTER PS24 J2058 |
| 22 | VS1-6318-010 запросить цену → | CONNECTOR, SNAP TIGHT J2085 |
| 23 | FA9-2112-000 запросить цену → | BUSHING |
| 501 | XD2-1100-642 запросить цену → | AR RING,E |
INTERNAL COMPONENTS 3
| № | Артикул | Наименование |
|---|---|---|
| 1 | FC5-0214-000 запросить цену → | HOOD, SCANNER, 1 |
| 2 | FC5-0215-000 запросить цену → | HOOD, SCANNER, 2 |
| 3 | FC5-0958-000 запросить цену → | GRIP, RIGHT FRONT |
| 4 | FC5-0959-000 запросить цену → | GRIP, LEFT |
| 5 | VS1-7177-002 запросить цену → | CONNECTOR, SNAP TIGHT J2044 |
| 6 | FL2-0104-000 запросить цену → | ROLLER, REGISTRATION HARD |
| 7 | FU5-0027-000 запросить цену → | GEAR, 38T |
| 8 | FU5-1010-000 запросить цену → | BUSHING |
| 9 | FU5-1011-000 запросить цену → | BUSHING |
| 10 | RH7-5168-000 запросить цену → | CLUTCH, ELECTROMAGNETIC CL9 J2044 |
| 11 | VS1-7177-004 запросить цену → | CONNECTOR, SNAP TIGHT J2035 |
| 12 | FA9-2112-000 запросить цену → | BUSHING |
| 13 | RH7-7129-020 запросить цену → | OHT SENSOR узел PS26 J2036 |
| 14 | XA9-1386-000 запросить цену → | SCREW,RS,M3X8 |
| 15 | FC5-0484-000 запросить цену → | FLAG, PRE-REGISTRATION SENSOR |
| 16 | FC5-0516-000 запросить цену → | SPRING, GROUNDING |
| 17 | FC6-5062-000 запросить цену → | SPRING, GROUNDING |
| 18 | FC5-0540-000 запросить цену → | HOLDER, GROUNDING SPRING |
| 19 | FC5-0547-000 запросить цену → | GUIDE, PRE-REGISTRATION PAPER |
| 20 | FF3-4529-000 запросить цену → | CABLE, VARISTOR |
| 21 | FK2-0149-000 запросить цену → | PHOTO-INTERRUPTER PS9 J2037 |
| 22 | FU5-2035-000 запросить цену → | SPRING, TORSION |
| 23 | FC5-6893-000 запросить цену → | CAM, TRANSFER PRESSURE |
| 24 | FG3-3193-000 запросить цену → | CABLE, PRE-REGISTRATION SENSOR J2035,2037 |
| 25 | FC5-0684-020 запросить цену → | TERMINAL, 2ND TRANSFER F.GUIDE |
| 26 | FC5-0701-000 запросить цену → | SUPPORT, GUIDE, FRONT |
| 27 | FC5-0702-000 запросить цену → | SUPPORT, GUIDE, REAR |
| 28 | FC5-1467-000 запросить цену → | PIN, READER POSITIONING |
| 29 | FC5-0845-000 запросить цену → | CAM, TRANSFER PRESSURE |
| 30 | FC5-0846-000 запросить цену → | SHAFT, TRANSFER PRESSURE CAM |
| 31 | FC5-0847-000 запросить цену → | ARM, TRANSFER PRESSURE |
| 32 | FC6-5051-000 запросить цену → | PIN, POSITIONING |
| 33 | FC5-0670-000 запросить цену → | GUIDE, 2ND PRE-TRANSFER INNER |
| 501 | XB1-2300-607 запросить цену → | AR SCREW,MACH.,TRUSS HEAD,M3X6 |
| 502 | XD2-1100-642 запросить цену → | AR RING,E |
| 503 | XD3-2160-162 запросить цену → | AR PIN,DOWEL |
| 504 | XD3-2250-142 запросить цену → | AR PIN,DOWEL |
| 505 | XB1-2402-007 запросить цену → | AR SCREW,MACH.,TRUSS HEAD,M4X20 |
| 506 | XB4-5400-807 запросить цену → | AR SCREW,P,M4X8 |
INTERNAL COMPONENTS 4
| № | Артикул | Наименование |
|---|---|---|
| 1 | FC5-0575-000 запросить цену → | SUPPORT, SPRING |
| 2 | FC5-6583-000 запросить цену → | ARM, DRIVE RELEASE |
| 3 | FC5-0895-000 запросить цену → | COVER, CONNECTOR |
| 4 | FC6-4010-000 запросить цену → | COVER, SCANNER DUST-PROOF |
| 5 | FU5-2066-000 запросить цену → | SPRING, COMPRESSION |
| 6 | FG3-3185-000 запросить цену → | CABLE, BEAM DETECT, 1 J327,2067 |
| 7 | FC5-0191-000 запросить цену → | GUIDE, POSITIONING |
| 8 | FC6-7308-000 запросить цену → | SPRING, LEAF |
| 9 | FC5-0197-000 запросить цену → | LINK, SHUTTER, 1 |
| 10 | FU5-2038-000 запросить цену → | SPRING, TORSION |
| 11 | XA9-1386-000 запросить цену → | SCREW,RS,M3X8 |
| 12 | VS1-7177-003 запросить цену → | CONNECTOR, SNAP TIGHT J2067,2068 |
| 13 | FC5-0201-000 запросить цену → | PLATE, CLEANING |
| 14 | FL2-0033-000 запросить цену → | CLEANING PAD узел |
| 15 | FB6-3313-000 запросить цену → | ROLLER, PAPER FEED |
| 16 | FC5-0596-000 запросить цену → | DOOR, RIGHT LOWER INNER |
| 17 | FS5-1595-000 запросить цену → | BLOCK, ROLLER |
| 18 | FS7-2788-000 запросить цену → | SPRING, COMPRESSION |
| 19 | FU5-8014-000 запросить цену → | LABEL, LASER CAUTION |
| 20 | FL2-0189-000 запросить цену → | PIN, POSITIONING |
| 21 | FS5-9664-000 запросить цену → | SCREW,RS STEPPED,M3 |
| 22 | FU5-2055-000 запросить цену → | SPRING, COMPRESSION |
| 23 | RS1-9025-000 запросить цену → | SCREW, STEPPED, M3 |
| 501 | XB6-2400-609 запросить цену → | AR SETSCREW,M4X6 |
| FC5-0895-020 запросить цену → | COVER, CONNECTOR |
MACHINE REAR PLATE 1
| № | Артикул | Наименование |
|---|---|---|
| 1 | FH2-9252-000 запросить цену → | CABLE, HIGH VOLTAGE |
| 2 | FH3-2692-000 запросить цену → | SWITCHING P. SUPPLY плата ASS'Y 120V |
| 2 | FH3-2693-000 запросить цену → | SWITCHING P. SUPPLY плата ASS'Y 220/240V |
| 3 | VS1-6318-008 запросить цену → | CONNECTOR, SNAP TIGHT J2129 |
| 4 | FG3-2807-000 запросить цену → | CABLE, ECO-ID J1207,2115 J2058,2106,2129,2130 |
| 5 | FG3-2814-000 запросить цену → | CABLE, H. P. SENSOR CONNECTING J2131 |
| 6 | XA9-1386-000 запросить цену → | SCREW,RS,M3X8 |
| 7 | FG3-2829-000 запросить цену → | CABLE, READER LATTICE J2012,2016,2017 |
| 8 | VS1-7177-003 запросить цену → | CONNECTOR, SNAP TIGHT J2106 |
| 9 | VS1-7440-006 запросить цену → | CONNECTOR, SNAP TIGHT J2003 |
| 10 | VS1-7177-007 запросить цену → | CONNECTOR, SNAP TIGHT J2006 |
| 11 | VS1-7177-010 запросить цену → | CONNECTOR, SNAP TIGHT J2111 |
| 12 | FG3-3180-000 запросить цену → | CABLE, 1ST TRANSFER H.V. J2,1504 |
| 13 | VS1-7507-006 запросить цену → | CONNECTOR, SNAP TIGHT 220/240V ONLY J2030 |
| 14 | VS1-6318-015 запросить цену → | CONNECTOR,SNAP TIGHT J2045 |
| 15 | FG3-3174-000 запросить цену → | CABLE, AC CONNECT 220/240V ONLY J203,640 |
| 16 | VS1-7507-007 запросить цену → | CONNECTOR, SNAP TIGHT 220/240V ONLY J2025 |
| 17 | WT2-5565-000 запросить цену → | CLAMP, CABLE |
| 18 | XA9-0265-000 запросить цену → | SCREW,W/WASHER,TRUSS HEAD |
| 19 | FG3-2811-020 запросить цену → | CABLE, LATTICE J2022,2024,2025,2030 |
| 20 | FM2-0262-000 запросить цену → | READER POWER MOUNT в сборе |
| 21 | FG3-3589-000 запросить цену → | CABLE, HIGH VOLTAGE CONNECTING J1,507 |
| 22 | FG3-3178-020 запросить цену → | CABLE, LATTICE J2021,2023 |
| 23 | WE8-6094-000 запросить цену → | CORE, FERRITE 220/240V ONLY C3170 JP/US C3170F |
| 24 | FK2-0340-000 запросить цену → | ALL DAY POWER плата в сборе C3170I US C2570 JP C2570F C3170/3170I/C2570/ |
| 24 | FK2-0341-000 запросить цену → | ALL DAY POWER плата в сборе C2570I |
| 501 | XB6-7300-607 запросить цену → | AR SCREW,TP,M3X6 |
| 502 | XB1-2300-607 запросить цену → | AR SCREW,MACH.,TRUSS HEAD,M3X6 |
| 503 | XB1-2400-603 запросить цену → | AR SCREW,MACH.,TRUSS HEAD,M4X6 |
| 504 | XD1-4200-402 запросить цену → | AR WASHER,TOOTHED LOCK |
MACHINE REAR PLATE 2
| № | Артикул | Наименование |
|---|---|---|
| 1 | FC5-0457-000 запросить цену → | DUCT, FAN, 1 |
| 2 | FC5-0458-000 запросить цену → | DUCT, FAN, 2 |
| 3 | FC5-0810-000 запросить цену → | FILTER, AIR |
| 4 | FH6-1999-020 запросить цену → | FAN FM5 J2128 |
| 5 | FL2-0203-000 запросить цену → | PIN, POSITIONING |
| 6 | FH6-5075-020 запросить цену → | CLUTCH, ELECTROMAGNETIC CL2 J2039 |
| 7 | FM2-0130-000 запросить цену → | PAPER PICK-UP MOTOR узел |
| 8 | FC5-0843-000 запросить цену → | SPACER, CLUTCH |
| 9 | VS1-7177-002 запросить цену → | CONNECTOR, SNAP TIGHT J2040,2042,2060 |
| 10 | VS1-7177-003 запросить цену → | CONNECTOR, SNAP TIGHT J2033,2038,2128 |
| 11 | VS1-7507-007 запросить цену → | CONNECTOR, SNAP TIGHT J2014 |
| 12 | FG3-3195-000 запросить цену → | CABLE, CLUTCH, 2 J2038,2039 |
| 13 | FU3-0285-000 запросить цену → | GEAR, 80T/16T |
| 14 | XA9-1386-000 запросить цену → | SCREW,RS,M3X8 |
| 15 | FK2-0155-000 запросить цену → | MOTOR, STEPPING M6,7 J2083,2084 |
| 501 | XB4-5400-807 запросить цену → | AR SCREW,P,M4X8 |
POWER CORD TERMINAL в сборе
| № | Артикул | Наименование |
|---|---|---|
| FM2-0102-000 запросить цену → | POWER CORD TERMINAL в сборе 120V C3100/C3100F/C3100I | |
| FM2-0259-000 запросить цену → | POWER CORD TERMINAL в сборе | |
| FM2-0275-000 запросить цену → | POWER CORD TERMINAL в сборе C3100 220/240V C3170/3170I/C2570/ | |
| FM2-3859-000 запросить цену → | POWER CORD TERMINAL в сборе C2570I C3170 JP C3170F C2570 | |
| FM2-4563-000 запросить цену → | POWER CORD TERMINAL в сборе JP C2570F SEE NOTE KR,JGZ,JGY JHD,JHC,JJP,JJN | |
| 1 | FH2-7080-000 запросить цену → | CORD, POWER SUPPLY KNC,KNB,KNG,KNH,KNM KNN,KNQ,KNR |
| 2 | XA9-1386-000 запросить цену → | SCREW,RS,M3X8 |
| 3 | FH2-7082-000 запросить цену → | POWER CORD SEE NOTE JHB,JJQ,KND |
| 4 | FF3-4526-000 запросить цену → | CORD, POWER SUPPLY 120V |
| 5 | FF3-4525-000 запросить цену → | CORD, POWER SUPPLY 100V |
| 6 | FC5-1168-000 запросить цену → | HANDLE, RIGHT REAR |
| 7 | FF3-4527-000 запросить цену → | CABLE, SOCKET 220/240V |
| 8 | FK2-0140-000 запросить цену → | SWITCH, MAIN SW1 |
| 9 | FH7-7623-020 запросить цену → | BREAKER, ELECTRIC LEAKAGE 220/240V ELCB2 C3170/3170I/C2570/ |
| 9 | FH7-7625-000 запросить цену → | BREAKER, ELECTRIC LEAKAGE C2570I ELCB2 |
| 9 | FH7-7624-020 запросить цену → | BREAKER, ELECTRIC LEAKAGE 100/120V ELCB1 |
| 10 | FH2-6488-000 запросить цену → | CORD, POWER SUPPLY SEE NOTE CHINESE |
| 11 | WT2-5565-000 запросить цену → | CLAMP, CABLE |
| 501 | XB1-2402-007 запросить цену → | AR SCREW,MACH.,TRUSS HEAD,M4X20 |
| 502 | XB1-2500-603 запросить цену → | AR SCREW,MACH.,TRUSS HEAD,M5X6 |
| 503 | XD1-4200-502 запросить цену → | AR WASHER,TOOTHED LOCK |
| 504 | XB1-2400-603 запросить цену → | AR SCREW,MACH.,TRUSS HEAD,M4X6 |
| 505 | XB6-7300-607 запросить цену → | AR SCREW,TP,M3X6 |
| 506 | XD1-4200-402 запросить цену → | AR WASHER,TOOTHED LOCK C3100/C3100F/C3100I |
| WE8-5184-000 запросить цену → | FERRITE CORE |
CONTROL PANEL в сборе
| № | Артикул | Наименование |
|---|---|---|
| FM2-0238-000 запросить цену → | CONTROL PANEL в сборе ENGLISH JGX,KNE,KNF ENGLISH/CHINESE/ | |
| FM2-0240-000 запросить цену → | CONTROL PANEL в сборе KOREAN/ILLUSTRATION | |
| FM2-0815-000 запросить цену → | CONTROL PANEL в сборе JAPANESE ENGLISH JGZ,JHB,JHD, | |
| FM2-1118-000 запросить цену → | CONTROL PANEL в сборе ENGLISH JJP,JJQ,JJN | |
| 1 | FC5-1067-000 запросить цену → | KNOB, VOLUME |
| 2 | FC5-4458-000 запросить цену → | SHEET, LCD ELECTROSTATIC |
| 3 | FC5-4460-000 запросить цену → | HOLDER, PEN |
| 4 | FH2-7037-000 запросить цену → | CABLE, FLAT J1112 |
| 5 | FK2-0246-000 запросить цену → | ANALOG TOUCH PANEL узел |
| 6 | FL2-1148-000 запросить цену → | LCD CONTROL PANEL узел |
| 7 | FG3-2834-000 запросить цену → | PANEL SWITCH плата в сборе |
| 8 | FG3-2835-000 запросить цену → | CABLE, SWITCH J2139,2140,6801,6802 |
| 9 | FG3-2836-000 запросить цену → | CABLE, PANEL INVERTER J2137,2138 |
| 10 | FG3-2837-000 запросить цену → | CABLE, CONTROL PANEL CONNECT J2116,2117 |
| 11 | FG6-8938-000 запросить цену → | CONTROL PANEL CPU плата в сборе |
| 12 | FG6-8939-000 запросить цену → | C. PANEL INVERTER плата в сборе |
| 13 | FC5-1057-000 запросить цену → | WINDOW, LAMP |
| 14 | FC5-1059-000 запросить цену → | KEY TOP, POWER SUPPLY |
| 15 | FC5-1060-000 запросить цену → | KEY TOP, ENERGY SAVE |
| 16 | FC5-1061-000 запросить цену → | KEY TOP, NUMBERS |
| 17 | FC5-1064-000 запросить цену → | KEY TOP, STOP |
| 18 | FC5-1065-000 запросить цену → | KEY TOP, RESET |
| 19 | FC5-1066-000 запросить цену → | KEY TOP, COUNTER |
| 20 | FM2-1116-000 запросить цену → | START KEY TOP в сборе |
| 501 | XB4-5301-007 запросить цену → | AR SCREW,P,M3X10 |
| 502 | XB6-7300-607 запросить цену → | AR SCREW,TP,M3X6 |
Полный список запчастей доступен по запросу.
комментарии
