Canon imageRUNNER IRC250 IRC250 IRC350 IRC350 IRC351 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- EXTERNAL COVERS, PANELS, ETC.
- DOOR в сборе, FRONT
- SEE FIGURE 330
- INTERNAL COMPONENTS 1
- INTERNAL COMPONENTS 2
- INTERNAL COMPONENTS 3
- INTERNAL COMPONENTS 4
- INTERNAL COMPONENTS 5
- MACHINE REAR PLATE 1

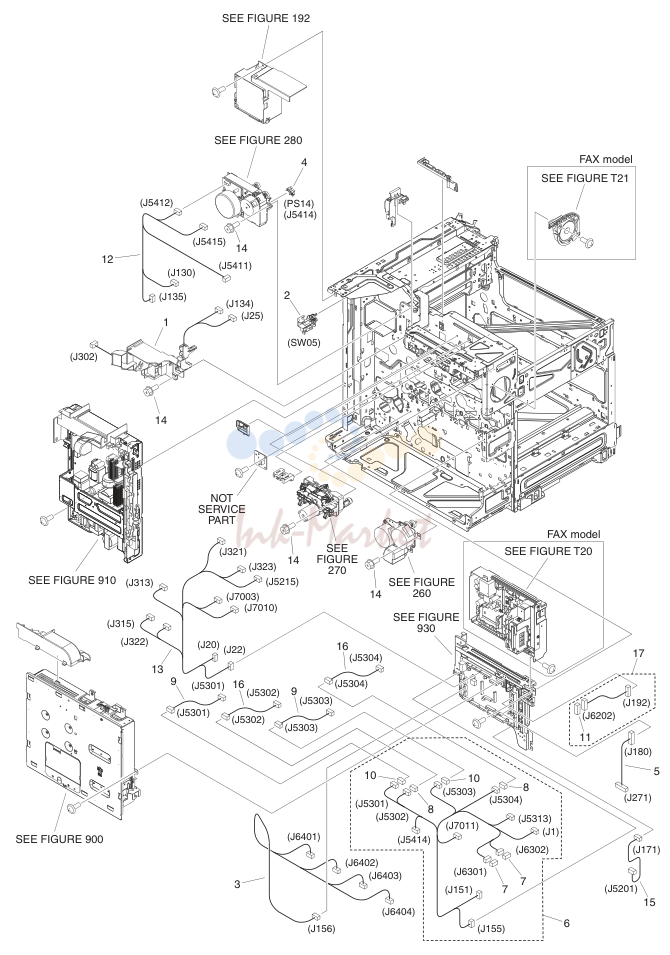

- MACHINE REAR PLATE 2

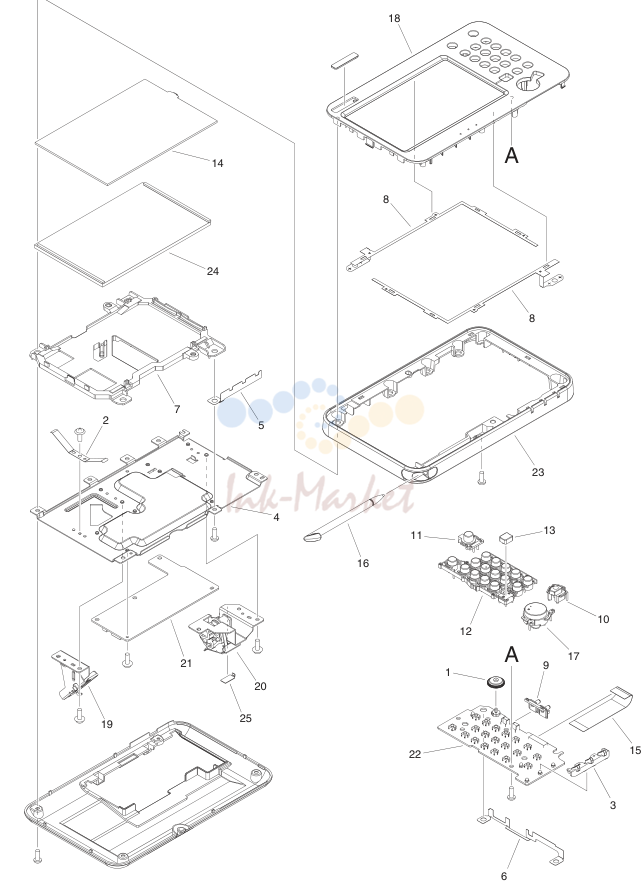

- CONTROL PANEL в сборе

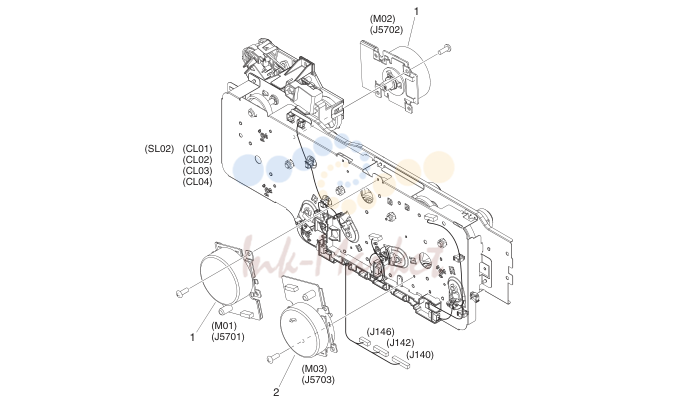

- MAIN DRIVE в сборе

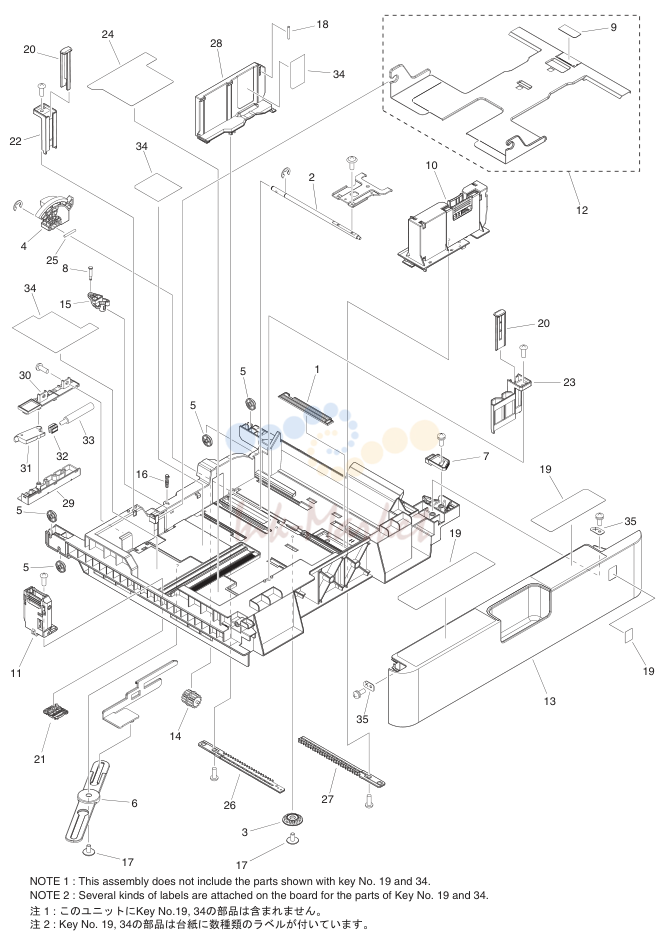

- CASSETTE

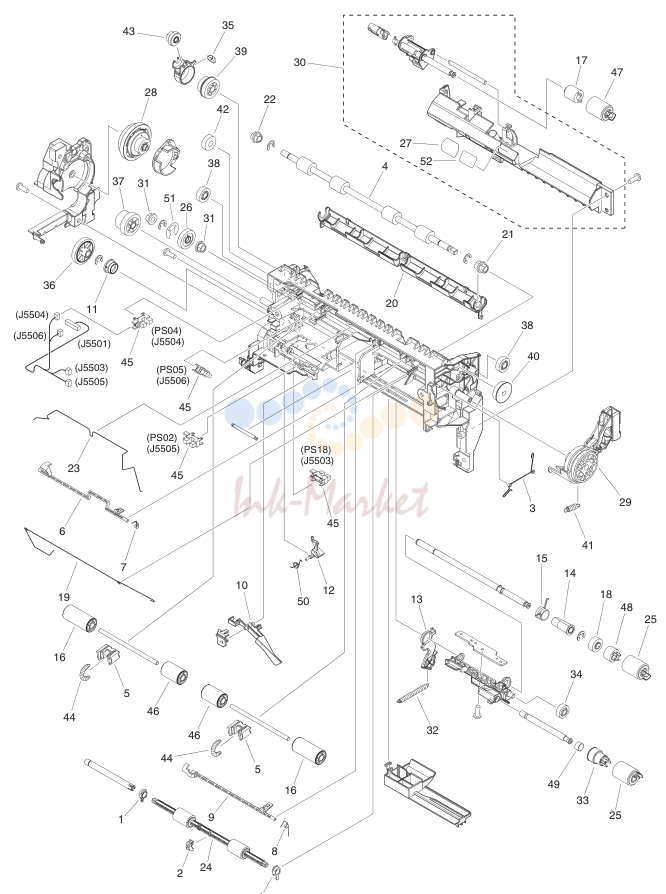

- RESIST/PAPER PICK-UP ASS'Y

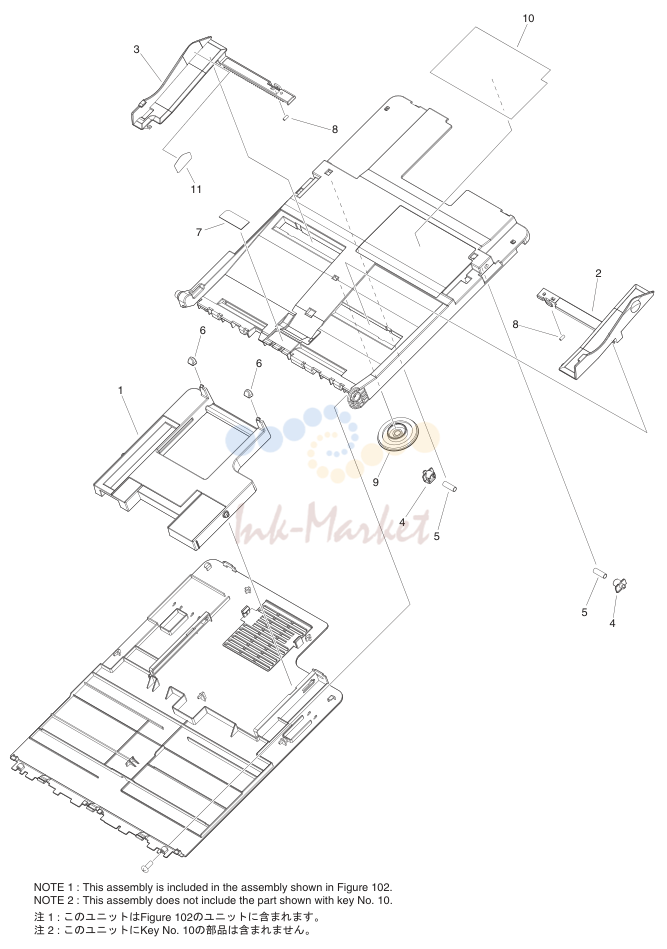

- MULTI FEED TRAY в сборе

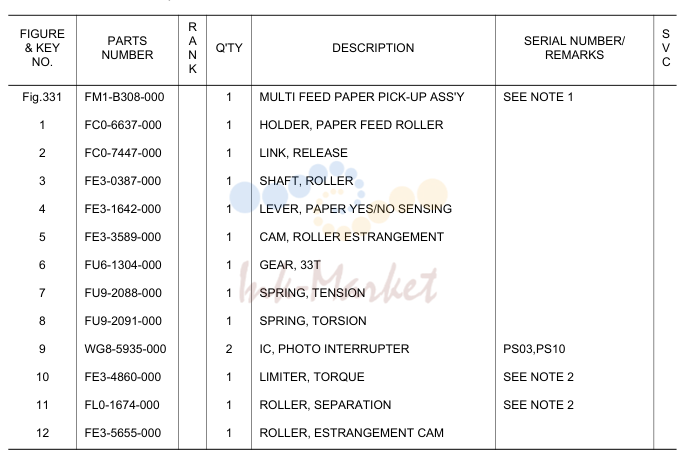

- MULTI FEED PAPER PICK-UP ASS'Y

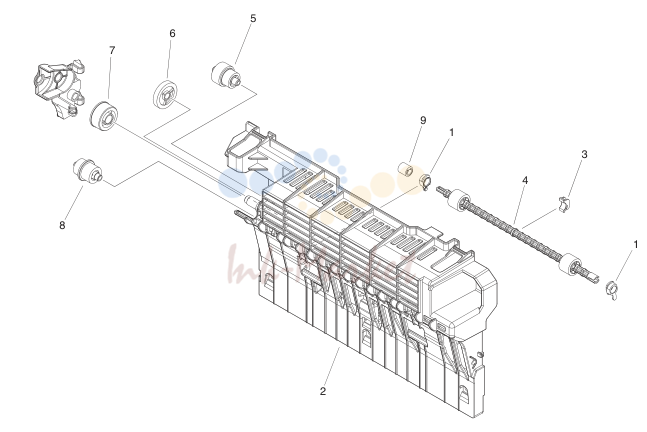

- DUPLEXING GUIDE в сборе
- PAPER DELIVERY/REVERSE ASS'Y
- LASER SCANNER в сборе
- INTER. TRANSFER BELT ASS'Y
- FIXING в сборе, FX-201
- CONTROLLER BOX в сборе

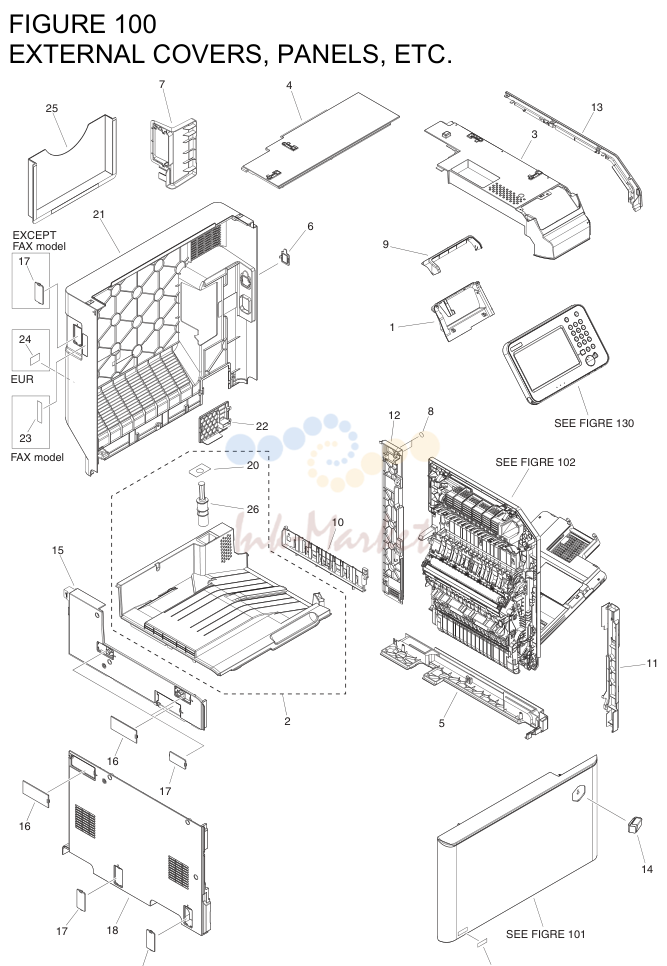

EXTERNAL COVERS, PANELS, ETC.
| № | Артикул | Наименование |
|---|---|---|
| 1 | FM0-0058-000 запросить цену → | COVER, CONTROL PANEL в сборе |
| 5 | FC0-7213-000 запросить цену → | COVER, RIGHT LOWER |
| 6 | FC8-4137-000 запросить цену → | COVER, ENV. HEATER SWITCH |
| 7 | FC0-7575-000 запросить цену → | COVER, REAR, 2 |
| 8 | FC9-7297-000 запросить цену → | SEAL, BLANKING |
| 9 | FE2-1566-000 запросить цену → | PANEL, CONTROL HINGE, REAR |
| 10 | FE3-3748-000 запросить цену → | COVER, PAPER DELIVERY |
| 11 | FL3-6516-000 запросить цену → | COVER, RIGHT FRONT |
| 12 | FL3-6518-000 запросить цену → | COVER, RIGHT REAR |
| 13 | FL3-6517-000 запросить цену → | COVER, RIGHT UPPER |
| 14 | FL3-1185-000 запросить цену → | EMBLEM |
| 15 | FC0-7567-000 запросить цену → | COVER, UPPER, LEFT |
| 16 | FC0-7570-000 запросить цену → | COVER, DEVICE PORT |
| 17 | FC8-8346-000 запросить цену → | COVER, FAX CONNECTOR |
| 18 | FL0-3939-000 запросить цену → | COVER, LEFT LOWER |
| 19 | FC0-7790-000 запросить цену → | LABEL, TONER AU,SG,HK |
| 19 | FC0-7791-000 запросить цену → | LABEL, TONER EUR |
| 19 | FC0-7792-000 запросить цену → | LABEL, TONER US,CA,LTN |
| 20 | FL0-1008-000 запросить цену → | SHEET, PAPER DELIVERY TRAY, 2 |
| 21 | FC0-7171-000 запросить цену → | COVER, REAR, 1 |
| 22 | FC0-7685-000 запросить цену → | COVER, HEATER, ENVIRONMENT FAX model EXCEPT |
| 23 | FC0-7730-000 запросить цену → | LABEL, MODULAR C351iF |
| 23 | FC0-7731-000 запросить цену → | LABEL, MODULAR FAX model C351iF |
| 24 | FU7-8521-000 запросить цену → | LABEL, GROUNDING CAUTION EUR |
| 25 | FC9-9069-000 запросить цену → | HOLDER, SERVICE BOOK |
| 26 | FC7-6142-000 запросить цену → | DAMPER узел, AIR |

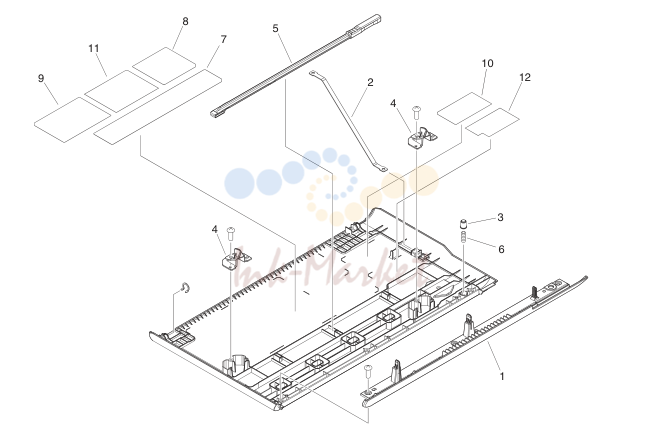

DOOR в сборе, FRONT
| № | Артикул | Наименование |
|---|---|---|
| FM4-9909-000 запросить цену → | DOOR в сборе, FRONT | |
| 1 | FL3-6519-000 запросить цену → | COVER, FRONT, UPPER |
| 2 | FC0-7572-000 запросить цену → | BAND, FRONT COVER, RIGHT SEE NOTE |
| 3 | FC0-7734-000 запросить цену → | PIN, FRONT |
| 4 | FC8-8205-000 запросить цену → | HOOK, COVER, FRONT |
| 5 | FL0-0237-000 запросить цену → | ROD, GLASS CLEANING |
| 6 | FU9-2007-000 запросить цену → | SPRING, COMPRESSION |
| 7 | FC0-5846-000 запросить цену → | LABEL, CLN ROD OPERATION |
| 8 | FU6-8646-000 запросить цену → | LABEL, LASER CAUTION |
| 9 | FL3-6534-000 запросить цену → | LABEL, SERVICE SEE NOTE |
| 10 | FL3-6545-000 запросить цену → | LABEL, SERVICE SEE NOTE |
| 11 | FC0-7702-000 запросить цену → | LABEL, TONER TYPE SEE NOTE EUR |
| 11 | FC0-7701-000 запросить цену → | LABEL, TONER TYPE SEE NOTE AU,SG,HK |
| 11 | FC0-7703-000 запросить цену → | LABEL, TONER TYPE SEE NOTE US,CA,LTN |
| 12 | FC0-7807-000 запросить цену → | LABEL,EXCHANGE OPERATOR,BOTTLE SEE NOTE |

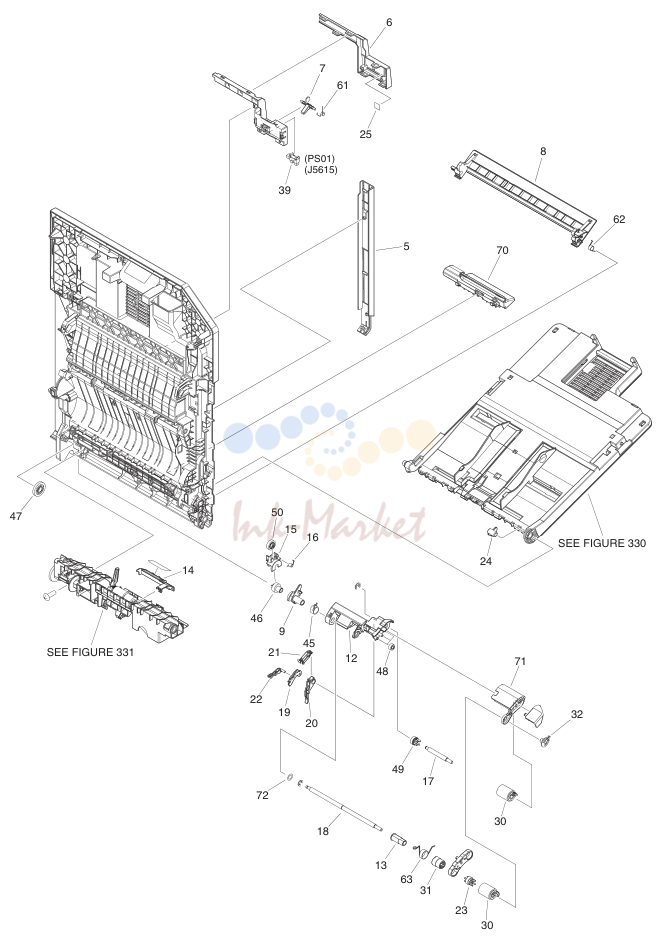

SEE FIGURE 330
| № | Артикул | Наименование |
|---|---|---|
| FM0-0020-000 запросить цену → | DOOR в сборе, RIGHT SEE NOTE | |
| 1 | FC0-5875-000 запросить цену → | SHAFT |
| 2 | FC0-5876-000 запросить цену → | BUSHING |
| 3 | FC0-5888-000 запросить цену → | BUSHING |
| 4 | FC0-5935-000 запросить цену → | SHAFT |
| 5 | FC0-5938-000 запросить цену → | PANEL, RIGHT DOOR, FRONT |
| 6 | FC0-5941-000 запросить цену → | PANEL, CABLE |
| 7 | FC0-5943-000 запросить цену → | FLAG, DUPLEXING SENSOR |
| 8 | FC0-6612-000 запросить цену → | COVER, BLANKING |
| 9 | FC0-7446-000 запросить цену → | LINK, RELEASE |
| 10 | FC0-7535-000 запросить цену → | GUIDE, LOCK, FRONT |
| 11 | FC0-7536-000 запросить цену → | GUIDE, LOCK, REAR |
| 12 | FE3-1547-000 запросить цену → | SUPPORT, ROLLER |
| 13 | FE3-1617-000 запросить цену → | BUSHING |
| 14 | FE3-1641-000 запросить цену → | COVER, PAPER FEED ROLLER |
| 15 | FE3-1760-000 запросить цену → | HOLDER, MULTI FEED SWING |
| 16 | FE3-2409-000 запросить цену → | SPRING, TORSION |
| 17 | FE3-3585-000 запросить цену → | SHAFT |
| 18 | FE3-3594-000 запросить цену → | SHAFT |
| 19 | FE3-4759-000 запросить цену → | GUIDE, SHUTTER LINK |
| 20 | FE3-4760-000 запросить цену → | SHUTTER, PAPER PICK-UP |
| 21 | FE3-4761-000 запросить цену → | LOCK, SHUTTER |
| 22 | FE3-4762-000 запросить цену → | LEVER, SHUTTER LINK |
| 23 | FE3-4764-000 запросить цену → | GEAR, 18T |
| 24 | FE3-4765-000 запросить цену → | BOSS, TRAY |
| 25 | FL0-1010-000 запросить цену → | SHEET, FLAG SILENCER |
| 26 | FE3-6116-000 запросить цену → | CABLE, FAN GROUNDING, RIGHT |
| 27 | FE3-6117-000 запросить цену → | CABLE, GROUNDING, RIGHT |
| 28 | FK2-0472-010 запросить цену → | FAN FM04 |
| 29 | FK4-0725-000 запросить цену → | SOLENOID SL02 |
| 30 | FL0-1011-000 запросить цену → | ROLLER, PAPER PICK-UP&FEED |
| 31 | FL0-1361-000 запросить цену → | CLUTCH, ONE-WAY |
| 32 | FE3-5654-000 запросить цену → | BUSHING |
| 33 | FL3-6443-000 запросить цену → | ROLLER, DUPLEXING FEED |
| 39 | WG8-5935-000 запросить цену → | IC, PHOTO INTERRUPTER PS01,PS11 |
| 40 | FC0-5848-000 запросить цену → | ROLLER, 2ND TRNSFR. OUTER |
| 41 | FC0-5861-000 запросить цену → | HOLDER, BUSHING, FRONT |
| 42 | FC0-5862-000 запросить цену → | HOLDER, BUSHING, REAR |
| 44 | XG9-0783-000 запросить цену → | BEARING, BALL, L-1060ZZ |
| 45 | FU2-0192-000 запросить цену → | SPRING, TORSION |
| 46 | FU2-0197-000 запросить цену → | GEAR, 16T |
| 47 | FU2-0198-000 запросить цену → | GEAR, 27T |
| 48 | FU2-0257-000 запросить цену → | GEAR, 14T |
| 49 | FU2-0259-000 запросить цену → | GEAR, 18T |
| 50 | FU2-0358-000 запросить цену → | GEAR, 17T |
| 51 | FU9-0662-000 запросить цену → | GEAR, 19T |
| 52 | FU9-0663-000 запросить цену → | GEAR, 25T |
| 53 | FU9-0665-000 запросить цену → | GEAR, 42T/21T |
| 54 | FU9-0666-000 запросить цену → | GEAR, 23T |
| 55 | FU9-0667-000 запросить цену → | GEAR, 28T |
| 56 | FU9-0668-000 запросить цену → | GEAR, 14T |
| 57 | FU9-0670-000 запросить цену → | GEAR, 14T |
| 58 | FU9-2068-000 запросить цену → | SPRING, COMPRESSION |
| 59 | FU9-2069-000 запросить цену → | SPRING, TORSION |
| 60 | FU9-2070-000 запросить цену → | SPRING, TORSION |
| 61 | FU9-2071-000 запросить цену → | SPRING, TORSION |
| 62 | FU9-2112-000 запросить цену → | SPRING, TORSION |
| 63 | FU9-2224-000 запросить цену → | SPRING, TORSION |
| 64 | VS1-7177-002 запросить цену → | CONNECTOR, SNAP TIGHT, BK |
| 65 | VS1-7207-003 запросить цену → | CONNECTOR, SNAP TIGHT, BK |
| 66 | VS1-7207-006 запросить цену → | CONNECTOR, SNAP TIGHT, BK |
| 67 | VS1-7177-003 запросить цену → | CONNECTOR, SNAP TIGHT, BK |
| 70 | FC0-6614-000 запросить цену → | COVER, ROLLER |
| 71 | FE3-0389-000 запросить цену → | COVER, ROLLER |
| 72 | FE4-4660-000 запросить цену → | SHEET, LIMIT |

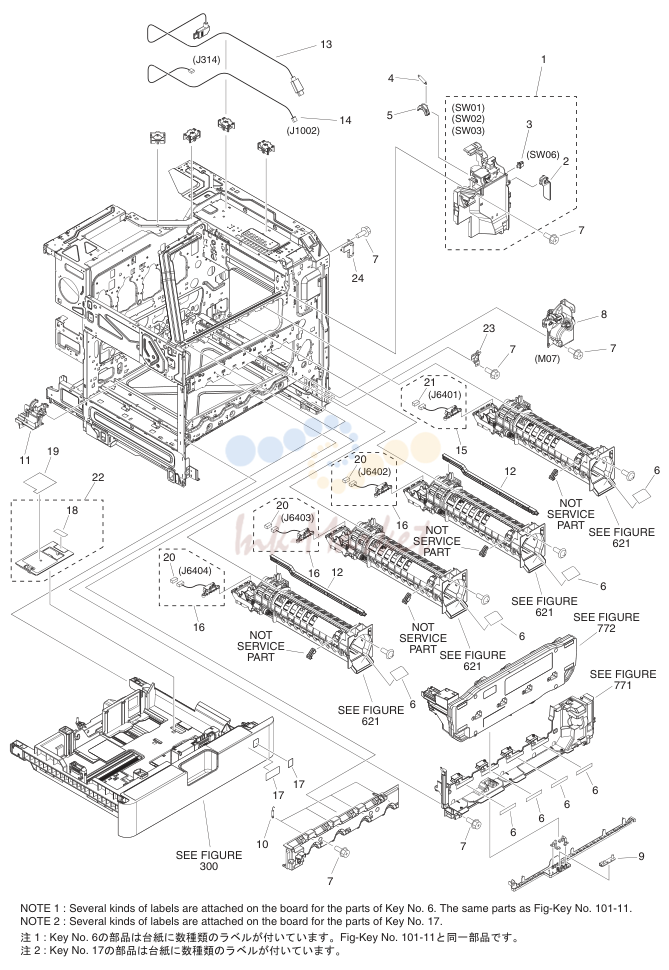

INTERNAL COMPONENTS 1
| № | Артикул | Наименование |
|---|---|---|
| 1 | FM0-0049-000 запросить цену → | COVER, INNER, FRONT, RIGHT SW01,SW02,SW03 |
| 2 | FC0-7172-000 запросить цену → | COVER, MAIN SWITCH |
| 3 | WC2-5803-000 запросить цену → | SWITCH SW06 |
| 4 | FU7-2778-000 запросить цену → | SPRING, TENSION |
| 5 | FE2-2086-000 запросить цену → | LEVER, TOGGLE |
| 6 | FC0-7702-000 запросить цену → | LABEL, TONER TYPE SEE NOTE EUR |
| 6 | FC0-7701-000 запросить цену → | LABEL, TONER TYPE SEE NOTE AU,SG,HK |
| 6 | FC0-7703-000 запросить цену → | LABEL, TONER TYPE SEE NOTE US,CA,LTN |
| 7 | XA9-1386-000 запросить цену → | AR SCREW,RS,M3X8 |
| 10 | FU2-0577-000 запросить цену → | SPRING, GROUNDING |
| 11 | FM0-0037-000 запросить цену → | TONER INTER. EJECT ASS'Y |
| 12 | FC0-5801-000 запросить цену → | ARM, BOTTLE LOCK |
| 13 | FK4-0914-000 запросить цену → | CABLE, CONTROL PANEL |
| 15 | FM0-0065-000 запросить цену → | CONNECTOR, NEW BOTTLE DET., BK |
| 16 | FM0-0075-000 запросить цену → | CONNECTOR, NEW BOTTLE DET., CL |
| 17 | FE3-8688-000 запросить цену → | LABEL, PAPER SIZE SEE NOTE |
| 18 | FL3-6526-000 запросить цену → | SHEET, SEPARATION |
| 19 | FE3-9943-000 запросить цену → | LABEL, MOUNTING INSTRUCTION |
| 20 | VS1-7440-002 запросить цену → | CONNECTOR, SNAP TIGHT |
| 21 | VS1-7177-003 запросить цену → | CONNECTOR, SNAP TIGHT, BK |
| 22 | FL0-3261-000 запросить цену → | PLATE, LIFTING |
| 23 | FE4-1123-000 запросить цену → | BUSHING |
| 24 | FC0-7486-000 запросить цену → | PLATE, USB |

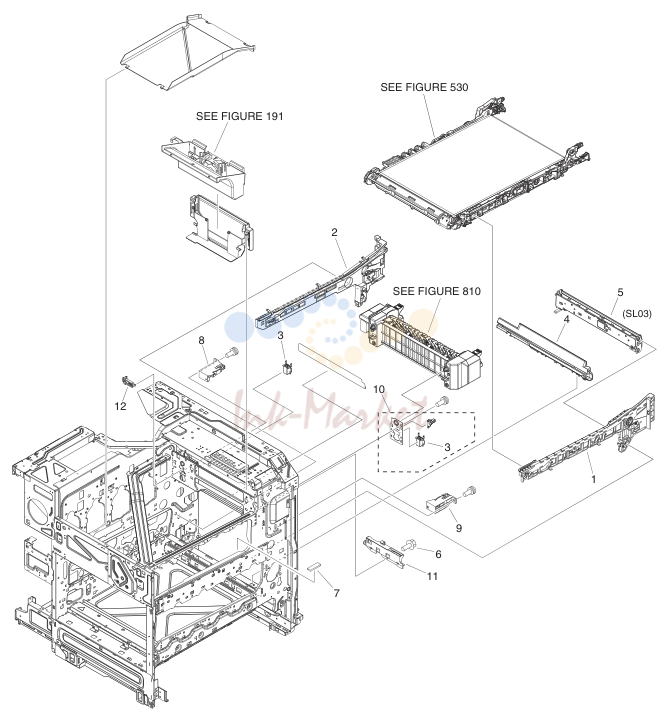

INTERNAL COMPONENTS 2
| № | Артикул | Наименование |
|---|---|---|
| 1 | FM0-0035-000 запросить цену → | RAIL, I.T.B., FRONT |
| 2 | FM0-0036-000 запросить цену → | RAIL, I.T.B., REAR |
| 3 | FM0-0074-000 запросить цену → | HOLDER, FIXING LOCK |
| 4 | FC0-6502-000 запросить цену → | RAIL, PROCESS CARTRIDGE, RIGHT |
| 6 | XA9-1386-000 запросить цену → | SCREW,RS,M3X8 |
| 7 | FL0-3763-000 запросить цену → | SHEET, PROTECTION |
| 8 | FM4-9911-000 запросить цену → | HOLDER, FIXING, REAR |
| 9 | FM4-9910-000 запросить цену → | HOLDER, FIXING, FRONT |

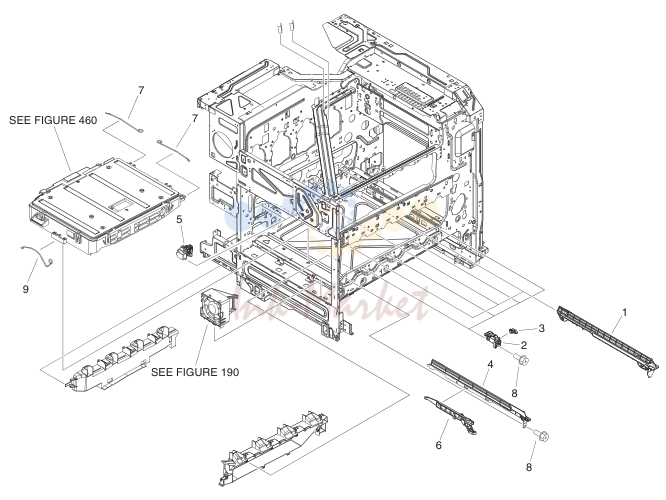

INTERNAL COMPONENTS 3
| № | Артикул | Наименование |
|---|---|---|
| 1 | FC0-7188-000 запросить цену → | RAIL, PAPER PICK-UP, MIDDLE |
| 2 | FM4-9906-000 запросить цену → | BLOCK, PROCESS PRESSURE, FRONT |
| 3 | FC0-7728-000 запросить цену → | STOPPER, PROCESS узел, FRONT |
| 4 | FM4-9907-000 запросить цену → | RAIL в сборе, LEFT |
| 5 | FM4-9905-000 запросить цену → | LEVER, PROCESS KIT, REAR |
| 6 | FM0-0032-000 запросить цену → | SHUTTER LINK в сборе |
| 7 | FC9-8607-000 запросить цену → | SPRING |
| 8 | XA9-1386-000 запросить цену → | AR SCREW,RS,M3X8 |
| 9 | FC0-7068-000 запросить цену → | SPRING |

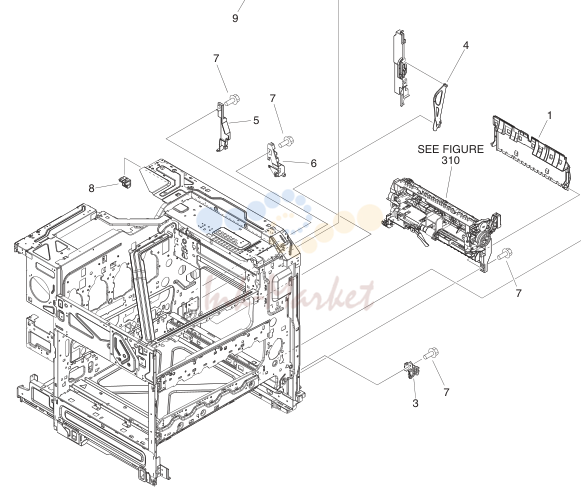

INTERNAL COMPONENTS 4
| № | Артикул | Наименование |
|---|---|---|
| 1 | FC0-7048-000 запросить цену → | GUIDE, SWING |
| 2 | FC0-5942-000 запросить цену → | GUIDE, STOPPER, RIGHT DOOR |
| 4 | FC0-5912-000 запросить цену → | LEVER, STOPPER, RIGHT |
| 5 | FC0-7708-000 запросить цену → | COVER, DOOR CONNECTOR, RIGHT |
| 6 | FC0-5929-000 запросить цену → | HINGE, OUTER COVER, REAR |
| 7 | XA9-1386-000 запросить цену → | AR SCREW,RS,M3X8 |
| 8 | FC0-5918-000 запросить цену → | BASE, HOOK, RIGHT |
| 9 | FE3-8409-000 запросить цену → | TRAY, REVERSE |

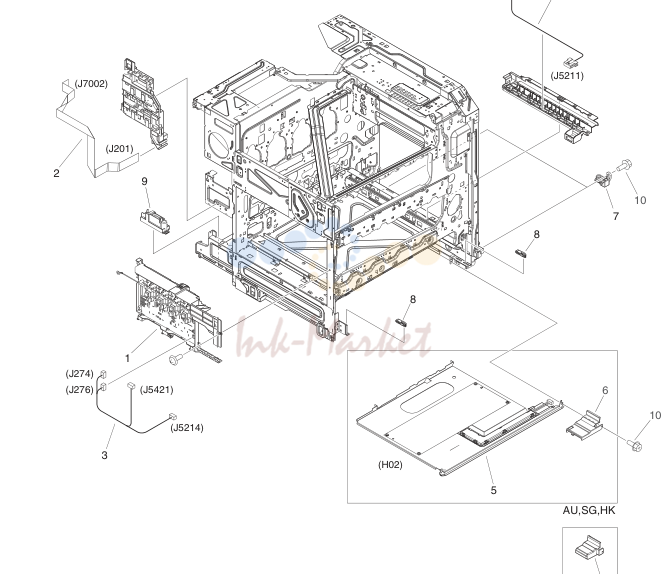

INTERNAL COMPONENTS 5
| № | Артикул | Наименование |
|---|---|---|
| 1 | FM0-0050-000 запросить цену → | 1ST TRANSFER H.V. плата в сборе |
| 2 | FK4-0647-000 запросить цену → | CABLE, FLAT |
| 6 | FE3-4477-000 запросить цену → | CAP, CONNECTOR EXCEPT AU,SG,HK |
| 6 | FE3-4478-000 запросить цену → | PANEL, CST. HEATER CONNECTOR AU,SG,HK |
| 10 | XA9-1386-000 запросить цену → | AR SCREW,RS,M3X8 |

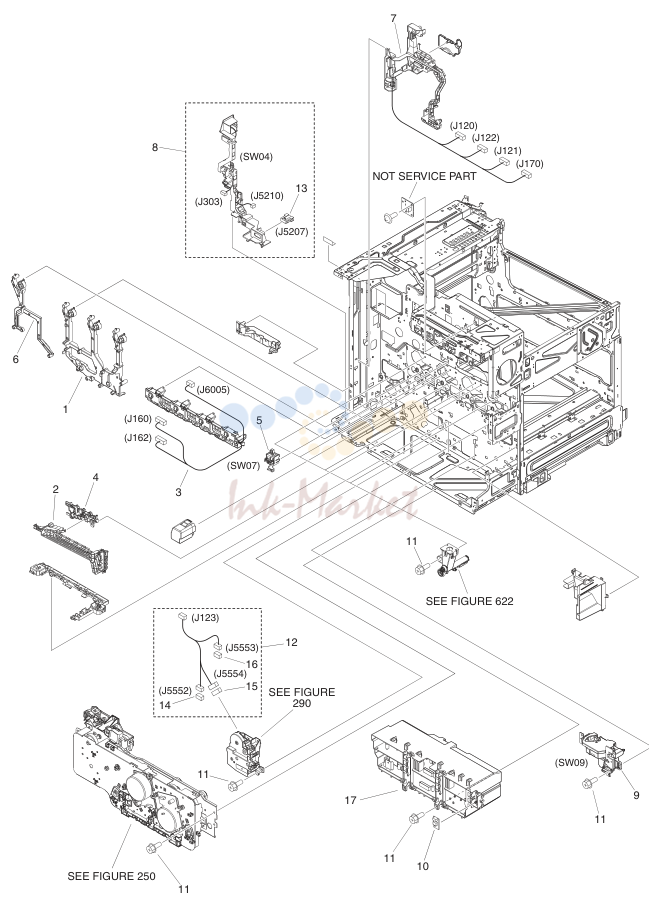

MACHINE REAR PLATE 1
| № | Артикул | Наименование |
|---|---|---|
| 1 | FM0-0043-000 запросить цену → | H.V. CONTACT в сборе, COLOR |
| 2 | FM4-9961-000 запросить цену → | 1ST TRANS. H.V. CONTACT ASS'Y |
| 3 | FM4-9908-000 запросить цену → | PROCESS CONTROL плата ASS'Y |
| 4 | FM0-0038-000 запросить цену → | CONTACT, 1ST TRANSFER H.V., 1 |
| 5 | FM0-0039-000 запросить цену → | I.T.B. RELEASE SWITCH в сборе SW07 |
| 6 | FM0-0042-000 запросить цену → | H.V. CONTACT в сборе, BLACK |
| 7 | FM0-0079-000 запросить цену → | 2ND TRANS. H.V. CONTACT ASS'Y |
| 8 | FM0-0083-000 запросить цену → | HEATER SWITCH в сборе SW04 120V |
| 8 | FM0-0084-000 запросить цену → | HEATER SWITCH в сборе SW04 230V |
| 9 | FM0-0017-000 запросить цену → | CASSETTE AUTO CLOSE в сборе SW09 |
| 10 | WP2-5410-000 запросить цену → | SENSOR, HUMIDITY |
| 11 | XA9-1386-000 запросить цену → | AR SCREW,RS,M3X8 |
| 13 | VS3-5083-004 запросить цену → | CONNECTOR, 4P, FEMALE |
| 14 | VS1-7177-002 запросить цену → | CONNECTOR, SNAP TIGHT, BK |
| 15 | VS1-7177-003 запросить цену → | CONNECTOR, SNAP TIGHT, BK |
| 16 | VS1-7177-004 запросить цену → | CONNECTOR, SNAP TIGHT, BK |
| 17 | FM0-0048-000 запросить цену → | 2ND TRANSFER H.V. плата в сборе |
MACHINE REAR PLATE 2
| № | Артикул | Наименование |
|---|---|---|
| 1 | FM0-0044-000 запросить цену → | INTERLOCK в сборе |
| 2 | FM0-0046-000 запросить цену → | SWITCH в сборе, RIGHT SW05 |
| 7 | VS1-7177-002 запросить цену → | CONNECTOR, SNAP TIGHT, BK |
| 8 | VS1-7177-003 запросить цену → | CONNECTOR, SNAP TIGHT, BK |
| 10 | VS1-7207-003 запросить цену → | CONNECTOR, SNAP TIGHT, BK |
| 11 | VS1-8412-017 запросить цену → | CONNECTOR, SNAP TIGHT, BL |
| 14 | XA9-1386-000 запросить цену → | AR SCREW,RS,M3X8 |
CONTROL PANEL в сборе
| № | Артикул | Наименование |
|---|---|---|
| FM4-9939-000 запросить цену → | CONTROL PANEL в сборе C351iF | |
| FM0-0051-000 запросить цену → | CONTROL PANEL в сборе C350i EUR | |
| FM4-9941-000 запросить цену → | CONTROL PANEL в сборе C350i AU,SG,HK | |
| FM4-9931-000 запросить цену → | CONTROL PANEL в сборе C350iF | |
| FM4-9940-000 запросить цену → | CONTROL PANEL в сборе C250i EUR | |
| FM4-9933-000 запросить цену → | CONTROL PANEL в сборе C250i AU,SG,HK | |
| FM4-9932-000 запросить цену → | CONTROL PANEL в сборе C250iF | |
| 1 | FC0-3267-000 запросить цену → | DIAL, CONTRAST |
| 2 | FC0-8988-000 запросить цену → | PLATE, GROUNDING |
| 3 | FE2-1544-000 запросить цену → | COVER, LAMP |
| 4 | FE2-1556-000 запросить цену → | CROSSMEMBER, CONTROL PANEL |
| 5 | FE2-1584-000 запросить цену → | PLATE, DIAL, 2 |
| 6 | FE2-1585-000 запросить цену → | PLATE, DIAL, 1 |
| 7 | FE3-1731-000 запросить цену → | COVER, LCD |
| 8 | FE3-1742-000 запросить цену → | SHEET, TOUCH PANEL |
| 9 | FE3-1744-000 запросить цену → | KEY TOP, VOLUME |
| 10 | FE3-1745-000 запросить цену → | KEY TOP, STOP |
| 11 | FE3-1746-000 запросить цену → | KEY TOP, ENERGY SAVER |
| 12 | FE3-1747-000 запросить цену → | KEY TOP, TEN |
| 13 | FE3-1748-000 запросить цену → | KEY TOP, RESET |
| 14 | FK4-0092-000 запросить цену → | PANEL, TOUCH |
| 15 | FK4-0922-000 запросить цену → | CABLE, FLAT |
| 16 | FL0-0287-000 запросить цену → | PEN, TOUCH PANEL |
| 17 | FL3-6538-000 запросить цену → | KEY, START |
| 18 | FL3-6540-000 запросить цену → | PANEL, CONTROL, FRONT UPPER EXCEPT EUR |
| 18 | FL3-6544-000 запросить цену → | PANEL, CONTROL, FRONT UPPER EUR |
| 19 | FM0-0076-000 запросить цену → | HINGE, CONTROL в сборе, LEFT |
| 20 | FM0-0077-000 запросить цену → | HINGE, CONTROL в сборе, RIGHT |
| 23 | FE2-1554-000 запросить цену → | COVER, FRONT |
| 25 | FC5-7863-000 запросить цену → | SUPPORT |
| 1 | FK2-3679-000 запросить цену → | FAN FM01 |
| 2 | VS1-7440-003 запросить цену → | CONNECTOR, SNAP TIGHT, BK |
| 1 | FK4-0815-000 запросить цену → | FAN FM05 |
| 2 | VS1-7177-003 запросить цену → | CONNECTOR, SNAP TIGHT, BK |
MAIN DRIVE в сборе
| № | Артикул | Наименование |
|---|---|---|
| FM0-0040-000 запросить цену → | MAIN DRIVE в сборе | |
| 1 | FL0-1543-000 запросить цену → | MOTOR, DC M01,M02 |
| 2 | FL0-1544-000 запросить цену → | MOTOR, DC M03 |
| 1 | FK4-0640-000 запросить цену → | MOTOR, STEPPING M05,M06 |
| FM0-0007-000 запросить цену → | BOTTLE DRIVE в сборе M09,M10 | |
| FM0-0034-000 запросить цену → | FIXING DRIVE в сборе | |
| 1 | FK4-0638-000 запросить цену → | MOTOR, DC M04 |
| 2 | FK4-0641-000 запросить цену → | MOTOR, STEPPING M08 |
| FM0-0018-000 запросить цену → | PICK-UP LIFTER DRIVE ASS'Y M11 | |
| 1 | FE3-4041-000 запросить цену → | LEVER, REMNANT DETECT |
| 2 | WG8-5935-000 запросить цену → | IC, PHOTO INTERRUPTER PS20 |
CASSETTE
| № | Артикул | Наименование |
|---|---|---|
| FM0-0019-000 запросить цену → | CASSETTE | |
| 1 | FC0-7661-000 запросить цену → | STOPPER, FREE |
| 2 | FC0-7662-000 запросить цену → | SHAFT, LIFTER |
| 3 | FC8-4990-000 запросить цену → | GEAR, 14T |
| 4 | FE3-1527-000 запросить цену → | GEAR, 68T/37T |
| 5 | FE3-1528-000 запросить цену → | ROLLER, CASSETTE |
| 6 | FE3-3950-000 запросить цену → | ARM, SIZE SENSOR LINK |
| 7 | FE3-4476-000 запросить цену → | SPACER |
| 8 | FE3-6143-000 запросить цену → | PIN, GUIDE |
| 9 | FL3-6526-000 запросить цену → | SHEET, SEPARATION |
| 14 | RC1-9396-000 запросить цену → | GEAR, 14T |
| 15 | FC0-7832-000 запросить цену → | ARM, GUIDE |
| 16 | FC0-7830-000 запросить цену → | PIN, ARM |
| 17 | XA9-1523-000 запросить цену → | SCREW, B, M4X8 |
| 18 | XD9-0290-000 запросить цену → | PIN, PARALLEL |
| 19 | FE3-7410-000 запросить цену → | LABEL, CASSETTE SEE NOTE |
| 20 | FE3-9437-000 запросить цену → | BLOCK, PAPER SIDE END |
| 21 | FE3-6357-000 запросить цену → | PLATE, LINK |
| 22 | FE3-9436-000 запросить цену → | BLOCK, PAPER SIDE END, REAR |
| 23 | FE3-9501-000 запросить цену → | BLOCK, PAPER SIDE END, FRONT |
| 24 | FE3-9591-000 запросить цену → | LABEL, SIZE BACK END OPERATION |
| 25 | XD9-0359-000 запросить цену → | PIN, PARALLEL |
| 26 | FE4-0306-000 запросить цену → | RACK, PAPER SIDE END |
| 27 | FC0-7660-000 запросить цену → | RACK, SIDE |
| 28 | FE3-0481-000 запросить цену → | PLATE, PAPER SIDE END, REAR |
| 29 | FE4-1425-000 запросить цену → | HOLDER, DAMPER |
| 30 | FE4-1426-000 запросить цену → | COVER, DAMPER HOLDER |
| 31 | FE4-1427-000 запросить цену → | LINK, DAMPER |
| 32 | FE4-1428-000 запросить цену → | LINK, DAMPER |
| 33 | FE4-1500-000 запросить цену → | DAMPER, OIL |
| 34 | FE3-7412-000 запросить цену → | LABEL, ENVELOPE OPERATION SEE NOTE |
| 35 | FE3-8153-000 запросить цену → | WASHER |
RESIST/PAPER PICK-UP ASS'Y
| № | Артикул | Наименование |
|---|---|---|
| FM0-0029-000 запросить цену → | RESIST/PAPER PICK-UP ASS'Y | |
| 1 | FC0-5876-000 запросить цену → | BUSHING |
| 2 | FC0-5888-000 запросить цену → | BUSHING |
| 3 | FC0-6968-000 запросить цену → | CABLE, REG. GROUNDING |
| 4 | FC0-6979-000 запросить цену → | ROLLER, REGISTRATION |
| 5 | FC0-7174-000 запросить цену → | BLOCK, REGIST. PRESSURE |
| 6 | FC0-7204-000 запросить цену → | LEVER, PAPER PICK-UP SENSOR |
| 7 | FC0-7205-000 запросить цену → | SPRING, TORSION |
| 8 | FC0-7211-000 запросить цену → | SPRING, TORSION |
| 9 | FC0-7218-000 запросить цену → | FLAG, REGISTRATION SENSOR |
| 10 | FC0-7670-000 запросить цену → | LEVER, PAPER DETECT |
| 11 | FC6-1353-000 запросить цену → | BUSHING |
| 12 | FE3-1585-000 запросить цену → | LEVER, PAPER PICK-UP LATCH |
| 13 | FE3-1602-000 запросить цену → | ARM, PAPER PICK-UP |
| 14 | FE3-1617-000 запросить цену → | BUSHING |
| 15 | FE3-1618-000 запросить цену → | SPRING, TORSION |
| 16 | FE3-9592-000 запросить цену → | ROLLER, REGISTRATION DRIVEN |
| 17 | FE3-4860-000 запросить цену → | LIMITER, TORQUE |
| 18 | FE3-4861-000 запросить цену → | GEAR, 23T |
| 19 | FE3-5614-000 запросить цену → | SPRING, GROUNDING |
| 20 | FE3-6112-000 запросить цену → | GUIDE, PRE-REGISTRATION SEE NOTE |
| 21 | FE3-6113-000 запросить цену → | BUSHING |
| 22 | FE3-6114-000 запросить цену → | BUSHING |
| 23 | FE3-6119-000 запросить цену → | SPRING, GROUNDING |
| 24 | FL0-1834-000 запросить цену → | ROLLER, EXTRACTION |
| 25 | FL0-1011-000 запросить цену → | ROLLER, PAPER PICK-UP&FEED |
| 26 | FL0-1570-000 запросить цену → | ONE-WAY GEAR в сборе |
| 27 | FL0-2588-000 запросить цену → | SHEET, SEPARATION ROLLER GUIDE |
| 28 | FM0-0030-000 запросить цену → | ONE-WAY GEAR в сборе |
| 31 | FS1-1205-000 запросить цену → | BUSHING |
| 32 | FU2-0234-000 запросить цену → | SPRING, TENSION |
| 33 | FU2-0247-000 запросить цену → | GEAR, 23T |
| 34 | FU2-0248-000 запросить цену → | GEAR, 22T |
| 35 | FU2-0284-000 запросить цену → | SPRING, TORSION |
| 36 | FU2-0287-000 запросить цену → | GEAR, 32T |
| 37 | FU2-0294-000 запросить цену → | GEAR, 27T/21T |
| 38 | FU2-0295-000 запросить цену → | GEAR, 17T |
| 39 | FU2-0297-000 запросить цену → | GEAR, 24T/20T |
| 40 | FU2-0298-000 запросить цену → | GEAR, 23T |
| 41 | FU2-0578-000 запросить цену → | HOLDER, REGISTRATION SWING |
| 42 | FU8-0085-000 запросить цену → | GEAR, 18T |
| 43 | FU9-0675-000 запросить цену → | GEAR, 17T |
| 44 | FU9-2094-000 запросить цену → | SPRING, TORSION |
| 45 | WG8-5935-000 запросить цену → | IC, PHOTO INTERRUPTER PS02,PS04,PS05,PS18 |
| 46 | FE3-9593-000 запросить цену → | ROLLER, REGISTRATION DRIVEN |
| 47 | FL0-1674-000 запросить цену → | ROLLER, SEPARATION |
| 48 | FL0-1515-000 запросить цену → | ONE-WAY CLUTCH в сборе |
| 49 | FU2-0236-000 запросить цену → | SPRING, TENSION |
| 50 | FE3-3935-000 запросить цену → | SPRING, TORSION |
| 51 | FC6-3002-000 запросить цену → | RING, RESIN, RETAINING |
| 52 | FL0-4485-000 запросить цену → | SHEET, GAP |
MULTI FEED TRAY в сборе
| № | Артикул | Наименование |
|---|---|---|
| 1 | FC0-6621-000 запросить цену → | TRAY, MULTI FEED EXTENSION |
| 2 | FC0-7453-000 запросить цену → | PLATE, PAPER SIDE END, FRONT |
| 3 | FC0-7454-000 запросить цену → | PLATE, PAPER SIDE END, REAR |
| 4 | FE3-5650-000 запросить цену → | HOOK, MULTI FEED TRAY |
| 5 | FE3-5651-000 запросить цену → | SPRING, COMPRESSION |
| 6 | FE3-5652-000 запросить цену → | CAP, MULTI FEED EXTENSION TRAY |
| 7 | FL3-6526-000 запросить цену → | SHEET, SEPARATION |
| 8 | FU2-0582-000 запросить цену → | SPRING, COMPRESSION |
| 9 | FU9-0692-000 запросить цену → | PINION, SIDE END |
| 10 | FC0-7759-000 запросить цену → | LABEL, MULTI FEED SIZE SEE NOTE 2 US,CA,LTN |
| 10 | FC0-7761-000 запросить цену → | LABEL, MULTI FEED SIZE SEE NOTE 2 AU,SG,HK |
| 10 | FC0-7760-000 запросить цену → | LABEL, MULTI FEED SIZE SEE NOTE 2 EUR |
| 11 | FE3-3955-000 запросить цену → | LABEL, MULTI PICK-UP FULL |
MULTI FEED PAPER PICK-UP ASS'Y
| № | Артикул | Наименование |
|---|---|---|
| 1 | FC0-6637-000 запросить цену → | HOLDER, PAPER FEED ROLLER |
| 2 | FC0-7447-000 запросить цену → | LINK, RELEASE |
| 3 | FE3-0387-000 запросить цену → | SHAFT, ROLLER |
| 4 | FE3-1642-000 запросить цену → | LEVER, PAPER YES/NO SENSING |
| 5 | FE3-3589-000 запросить цену → | CAM, ROLLER ESTRANGEMENT |
| 6 | FU6-1304-000 запросить цену → | GEAR, 33T |
| 7 | FU9-2088-000 запросить цену → | SPRING, TENSION |
| 8 | FU9-2091-000 запросить цену → | SPRING, TORSION |
| 9 | WG8-5935-000 запросить цену → | IC, PHOTO INTERRUPTER PS03,PS10 |
| 10 | FE3-4860-000 запросить цену → | LIMITER, TORQUE SEE NOTE 2 |
| 11 | FL0-1674-000 запросить цену → | ROLLER, SEPARATION SEE NOTE 2 |
| 12 | FE3-5655-000 запросить цену → | ROLLER, ESTRANGEMENT CAM |
DUPLEXING GUIDE в сборе
| № | Артикул | Наименование |
|---|---|---|
| 1 | FC0-5876-000 запросить цену → | BUSHING |
| 2 | FC0-5886-000 запросить цену → | GUIDE, DUPLEXING |
| 3 | FC0-5888-000 запросить цену → | BUSHING |
| 4 | FL3-6443-000 запросить цену → | ROLLER, DUPLEXING FEED |
| 6 | FU9-0663-000 запросить цену → | GEAR, 25T |
| 7 | FU9-0666-000 запросить цену → | GEAR, 23T |
| 8 | FU9-0672-000 запросить цену → | GEAR, 25T/14T |
| 9 | FU9-0720-000 запросить цену → | GEAR, 16T |
Полный список запчастей доступен по запросу.
комментарии
