Canon imageRUNNER IRC1022 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- INTERNAL COMPONENTS 1
- INTERNAL COMPONENTS 2
- INTERNAL COMPONENTS 3
- INTERNAL COMPONENTS 4
- INTERNAL COMPONENTS 5
- INTERNAL COMPONENTS 6

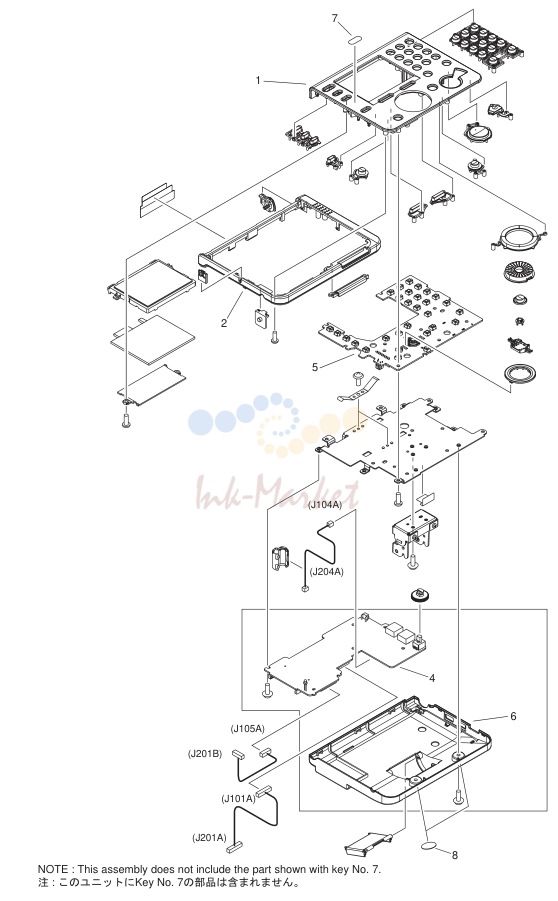

- CONTROL PANEL в сборе

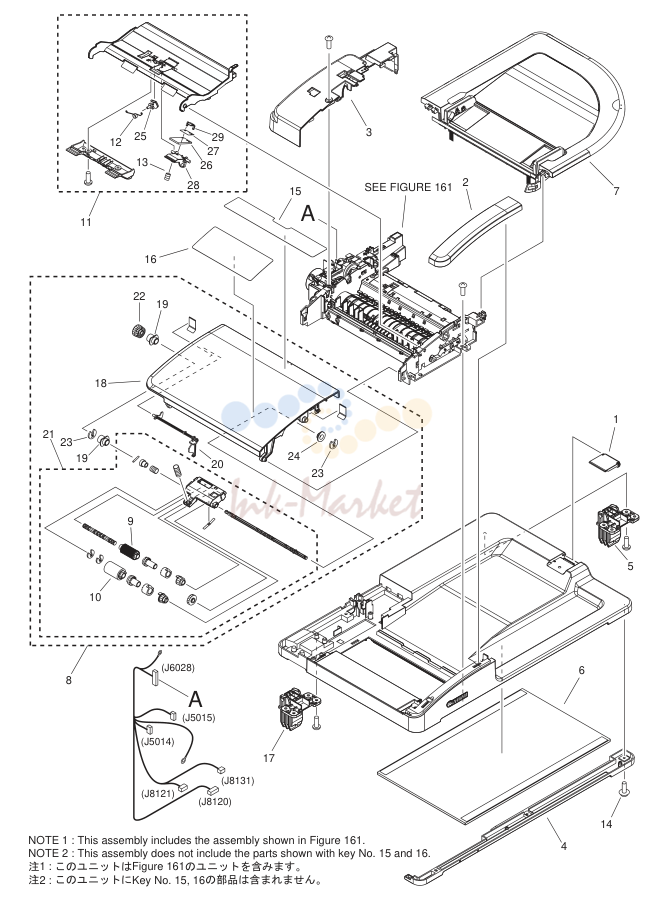

- AUTO DOCUMENT FEEDER ASS'Y

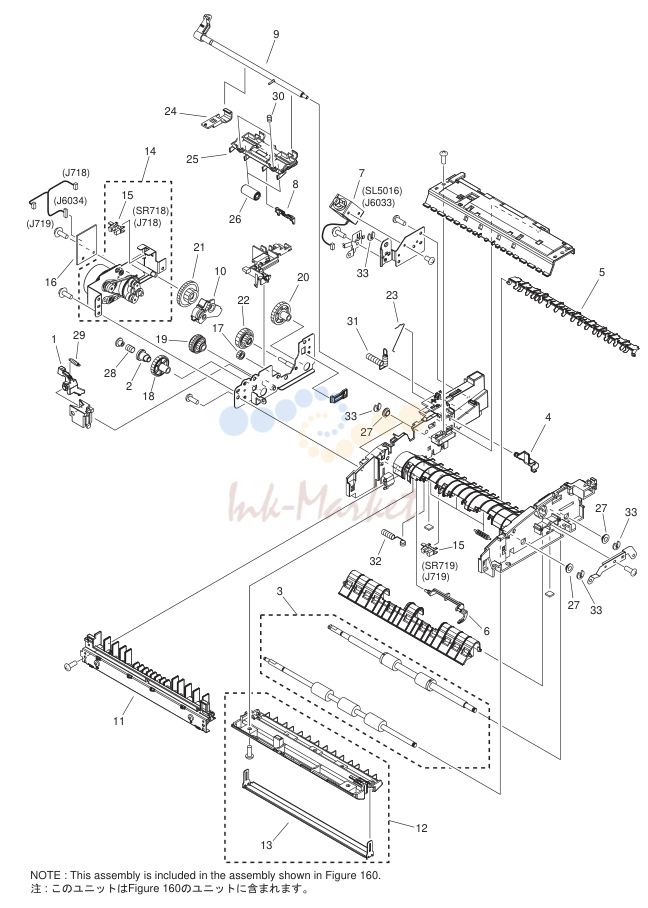

- ADF PAPER FEED в сборе

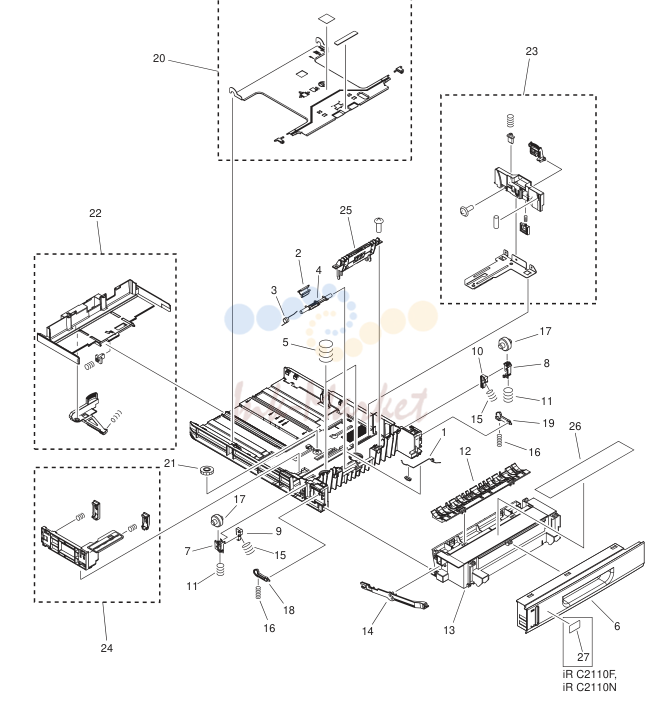

- CASSETTE

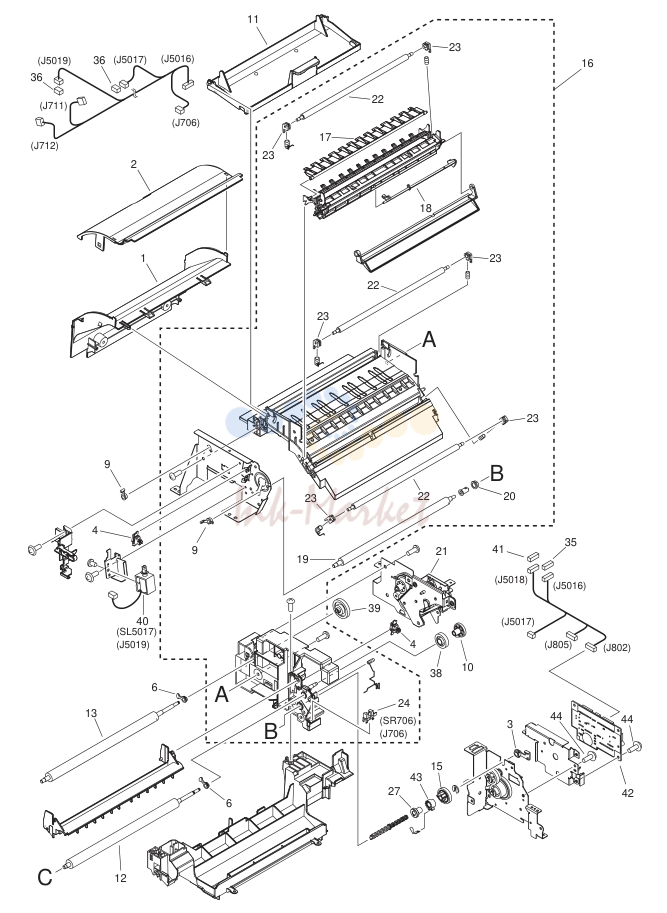

- REVERSE в сборе

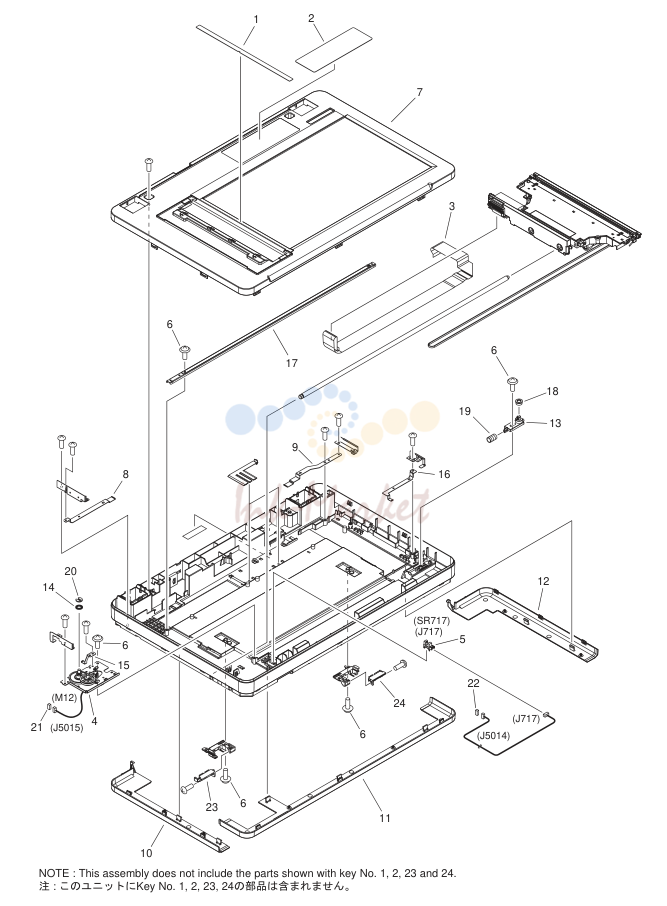

- READER в сборе
- FIXING ASS'Y

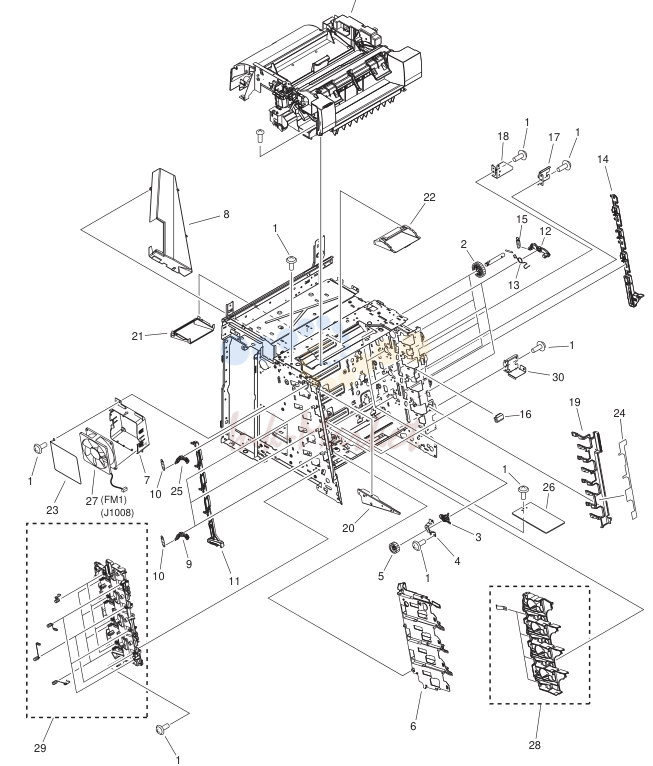

INTERNAL COMPONENTS 1
| № | Артикул | Наименование |
|---|---|---|
| 1 | XA9-1671-000 запросить цену → | AR SCREW, D, M3X8 |
| 2 | RC1-6571-000 запросить цену → | GEAR, 58T |
| 3 | RC1-6573-000 запросить цену → | BUSHING |
| 4 | RC1-6574-000 запросить цену → | BASE, DEV. OUTPUT GEAR |
| 5 | RC1-6575-000 запросить цену → | GEAR, 29T |
| 6 | RC1-6629-000 запросить цену → | GUIDE, CARTRIDGE, LEFT |
| 7 | RC1-6631-000 запросить цену → | HOLDER, FAN |
| 8 | RC1-6632-000 запросить цену → | DUCT, FAN |
| 9 | RC1-6633-000 запросить цену → | LEVER, LOCK, LEFT |
| 10 | RC1-6634-000 запросить цену → | SPRING, TENSION |
| 11 | RC1-6636-000 запросить цену → | LEVER, LOCK SLIDE, LEFT |
| 12 | RC1-6640-020 запросить цену → | LEVER, LOCK, RIGHT |
| 13 | RC1-6641-000 запросить цену → | SPRING, GROUNDING |
| 14 | RC1-6643-020 запросить цену → | LEVER, LOCK SLIDE, RIGHT |
| 15 | RC1-6677-000 запросить цену → | SPRING, TENSION |
| 16 | RC1-6679-000 запросить цену → | COVER, LOCK CLAW |
| 17 | RC1-6701-000 запросить цену → | SUPPORT, RIGHT LOWER, REAR |
| 18 | RC1-6702-000 запросить цену → | BRACKET, RIGHT REAR |
| 19 | RC1-6824-020 запросить цену → | COVER, SIDE PLATE, RIGHT |
| 20 | RC1-6875-000 запросить цену → | PLATE, REINFORCEMENT, LEFT |
| 21 | RC1-7547-000 запросить цену → | DUCT, 2 |
| 22 | RC1-7548-000 запросить цену → | DUCT, 3 |
| 23 | RC1-7583-000 запросить цену → | SPRING, GROUNDING |
| 24 | RC1-7594-000 запросить цену → | LABEL, CARTRIDGE POSITIONING |
| 25 | RC1-7618-000 запросить цену → | LEVER, LOCK, LEFT UPPER |
| 26 | RC1-7960-000 запросить цену → | COVER, BASE |
| 27 | RK2-0954-000 запросить цену → | FAN FM1 |
| 28 | RM1-2677-000 запросить цену → | CARTRIDGE GUIDE RIGHT ASS'Y |
| 29 | RM1-2683-020 запросить цену → | CONTACT HOLDER ASS'Y |
| 30 | RC1-7549-000 запросить цену → | CROSSMEMBER, RIGHT LOWER, FR. |

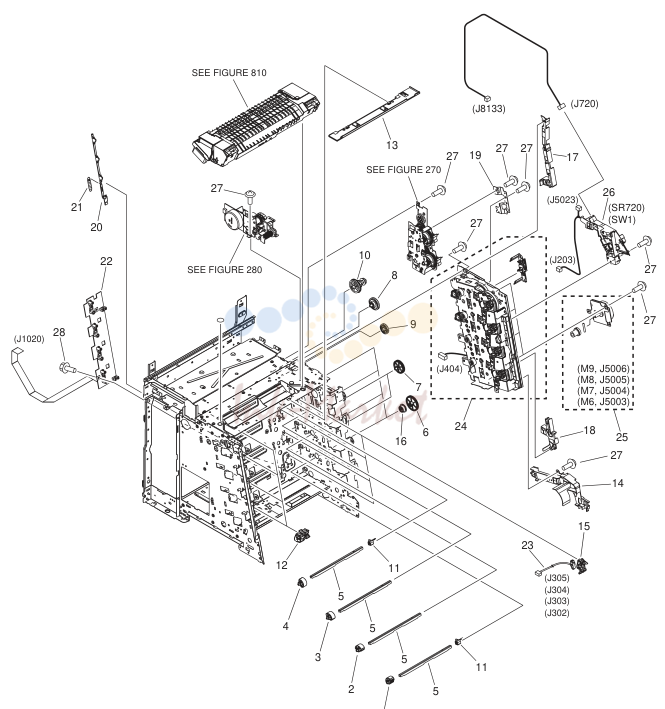

INTERNAL COMPONENTS 2
| № | Артикул | Наименование |
|---|---|---|
| 1 | RC1-6579-000 запросить цену → | CAM, DEV.ESTRANGEMENT, 1 |
| 2 | RC1-6580-000 запросить цену → | CAM, DEV.ESTRANGEMENT, 2 |
| 3 | RC1-6581-000 запросить цену → | CAM, DEV.ESTRANGEMENT, 3 |
| 4 | RC1-6582-000 запросить цену → | CAM, DEV.ESTRANGEMENT, 4 |
| 5 | RC1-6583-000 запросить цену → | SHAFT, DEV.ESTRANGEMENT |
| 6 | RC1-6584-000 запросить цену → | CAM/GEAR, 48T |
| 7 | RC1-6589-000 запросить цену → | GEAR, 41T |
| 8 | RC1-6593-000 запросить цену → | GEAR, 19T/30T |
| 9 | RC1-6594-000 запросить цену → | GEAR, 31T |
| 10 | RC1-6596-000 запросить цену → | GEAR, 17T/41T |
| 11 | RC1-6605-000 запросить цену → | FLAG, DEV.ESTRANGEMENT |
| 12 | RC1-6651-000 запросить цену → | COVER, SHUTTER, LEFT |
| 13 | RC1-6668-000 запросить цену → | COVER, CROSSMEMBER, UPPER |
| 14 | RC1-6682-000 запросить цену → | GUIDE, CABLE, RIGHT, 1 |
| 15 | RC1-6771-020 запросить цену → | HOLDER, TONER CARTRIDGE |
| 16 | RC1-6823-000 запросить цену → | BUSHING |
| 17 | RC1-7544-000 запросить цену → | GUIDE, CABLE, RIGHT, 3 |
| 18 | RC1-7545-000 запросить цену → | GUIDE, CABLE, RIGHT, 4 |
| 19 | RC1-7576-000 запросить цену → | CROSSMEMBER, DRIVE SIDE PLATE |
| 20 | RC1-7597-000 запросить цену → | LEVER, SENSING |
| 21 | RC1-7598-000 запросить цену → | SPRING, TENSION |
| 22 | RM1-2585-000 ✓ в наличии | CARTRIDGE SENSOR плата ASS'Y |
| 23 | RM1-2627-000 запросить цену → | CABLE, TAG MEMORY |
| 24 | RM1-2751-000 запросить цену → | MAIN DRIVE ASS'Y |
| 25 | RM1-2689-000 ✓ в наличии | DRIVE MOTOR ASS'Y |
| 26 | FM3-1378-000 запросить цену → | INTERLOCK SWITCH в сборе SW1,SR720 |
| 27 | XA9-1671-000 запросить цену → | AR SCREW, D, M3X8 |
| 28 | XA9-1449-000 запросить цену → | SCREW, RS, M3X8 |

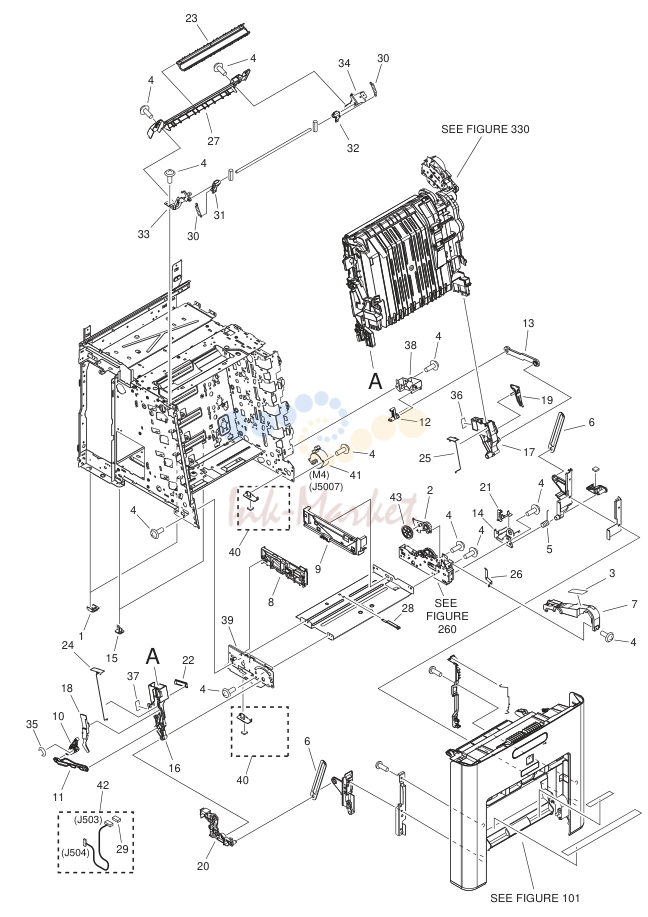

INTERNAL COMPONENTS 3
| № | Артикул | Наименование |
|---|---|---|
| 1 | FC7-6008-000 запросить цену → | FOOT, REAR |
| 2 | RL1-1069-000 запросить цену → | PLATE, GEAR, 3 |
| 3 | RC2-2745-000 запросить цену → | LABEL, JAM CLEARING |
| 4 | XA9-1671-000 запросить цену → | AR SCREW, D, M3X8 |
| 5 | RC1-7566-000 запросить цену → | SPRING, COMPRESSION |
| 6 | FC7-6165-000 запросить цену → | ARM |
| 7 | RC1-6405-000 запросить цену → | COVER, GEAR |
| 8 | RC1-6499-000 запросить цену → | GUIDE, CASSETTE FRONT, LEFT |
| 9 | RC1-6502-000 запросить цену → | GUIDE, CASSETTE FRONT, RIGHT |
| 10 | RC1-6638-000 запросить цену → | CAM, SLIDE, LEFT |
| 11 | RC1-6639-000 запросить цену → | ROD, LINK, LEFT |
| 12 | RC1-6645-010 запросить цену → | CAM, SLIDE, RIGHT |
| 13 | RC1-6646-000 запросить цену → | ROD, LINK, RIGHT |
| 14 | RC1-6670-000 запросить цену → | MOUNT, HINGE, RIGHT |
| 15 | RC1-6650-000 запросить цену → | FOOT, REAR |
| 16 | RC1-6673-020 запросить цену → | HOLDER, E.T.B., LEFT |
| 17 | RC1-6674-000 запросить цену → | HOLDER, E.T.B., RIGHT |
| 18 | RC1-6676-000 запросить цену → | COVER, E.T.B. HOLDER, LEFT |
| 19 | RC1-6680-000 запросить цену → | COVER, E.T.B. HOLDER, RIGHT |
| 20 | RC1-6684-000 запросить цену → | MOUNT, HINGE, LEFT |
| 21 | RC1-6683-000 запросить цену → | GUIDE, CABLE, RIGHT 2 |
| 22 | RC1-6675-000 запросить цену → | COVER, CONNECTOR |
| 23 | RC1-6744-000 запросить цену → | GUIDE, DUPLEXING EXTERNAL |
| 24 | RC1-6776-000 запросить цену → | SPRING, GROUNDING |
| 25 | RC1-6777-000 запросить цену → | SPRING, GROUNDING |
| 26 | RC1-6786-000 запросить цену → | PLATE, GROUNDING |
| 27 | RC1-6795-000 запросить цену → | COVER, GUIDE CROSSMEMBER |
| 28 | RC1-6833-020 запросить цену → | PLATE, PLATE LOCK RELEASE, MD. |
| 29 | VS1-7258-014 запросить цену → | CONNECTOR, DRAWER |
| 30 | RC1-7552-000 запросить цену → | SPRING, TENSION |
| 31 | RC1-7554-010 запросить цену → | LATCH, LEFT |
| 32 | RC1-7555-010 запросить цену → | LATCH, RIGHT |
| 33 | RC1-7562-000 запросить цену → | HOLDER, TOGGLE, LEFT |
| 34 | RC1-7563-000 запросить цену → | HOLDER, TOGGLE, RIGHT |
| 35 | XD9-0233-010 запросить цену → | RING, E |
| 36 | RC1-7591-000 запросить цену → | LABEL, POSITIONING, RIGHT |
| 37 | RC1-7592-000 запросить цену → | LABEL, POSITIONING, LEFT |
| 38 | RL1-1068-000 запросить цену → | SUPPORT, RACK |
| 39 | RL1-1064-000 запросить цену → | BASE, LEFT FRONT |
| 40 | RL1-1067-000 запросить цену → | FOOT RUBBER ASS'Y, FRONT |
| 41 | RK2-0939-000 запросить цену → | MOTOR, DC24V, 9W M4 |
| 42 | RM1-2603-000 запросить цену → | CABLE, SENSOR |
| 43 | RC1-6420-000 запросить цену → | GEAR, 26T/34T |

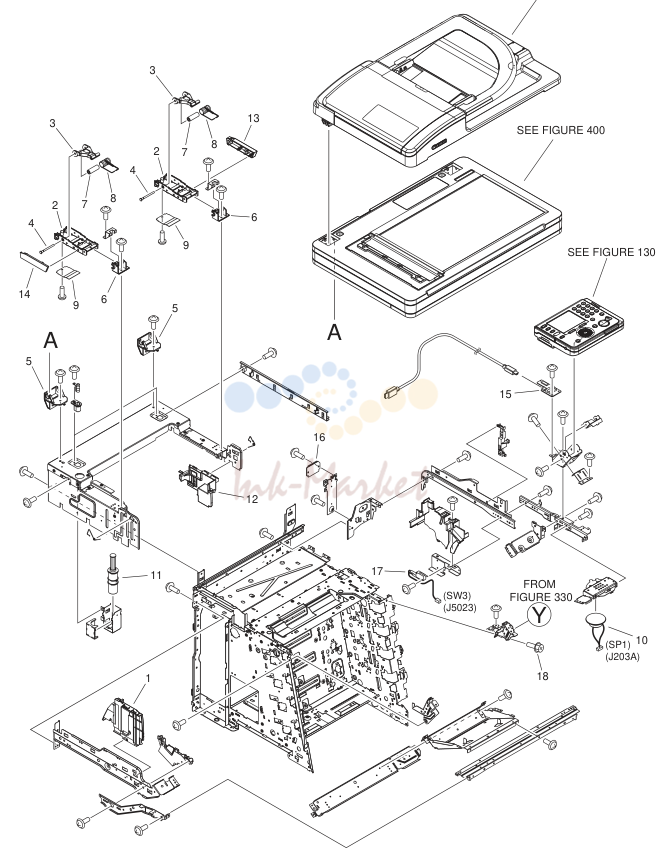

INTERNAL COMPONENTS 4
| № | Артикул | Наименование |
|---|---|---|
| 1 | FC7-6009-000 запросить цену → | COVER, INNER, LEFT |
| 2 | FC7-6029-000 запросить цену → | LINK, 1 |
| 3 | FC7-6030-000 запросить цену → | LINK, 2 |
| 4 | FC7-6031-000 запросить цену → | SHAFT, LINK |
| 5 | FC7-6032-000 запросить цену → | HINGE, READER |
| 6 | FC7-6033-000 запросить цену → | BUSHING |
| 7 | FC7-6034-000 запросить цену → | ROLLER, LINK |
| 8 | FC7-6035-000 запросить цену → | SPRING, TORSION |
| 9 | FC7-6036-000 запросить цену → | STOPPER, LINK |
| 10 | FM3-2959-000 запросить цену → | SPEAKER узел SP1 |
| 11 | FC7-6142-000 запросить цену → | DAMPER узел, AIR |
| 12 | FC7-6156-000 запросить цену → | COVER, INNER, RIGHT |
| 13 | FC7-6167-000 запросить цену → | COVER, LINK, RIGHT |
| 14 | FC7-6168-000 запросить цену → | COVER, LINK, LEFT |
| 15 | FM3-2915-000 запросить цену → | CONNECTING плата в сборе |
| 16 | FM3-2911-000 запросить цену → | CCD CONNECTING плата в сборе |
| 17 | FM3-2934-000 запросить цену → | CABLE, SWITCH SW3 |
| 18 | XA9-0685-000 запросить цену → | SCREW, M4X6 SWCH |

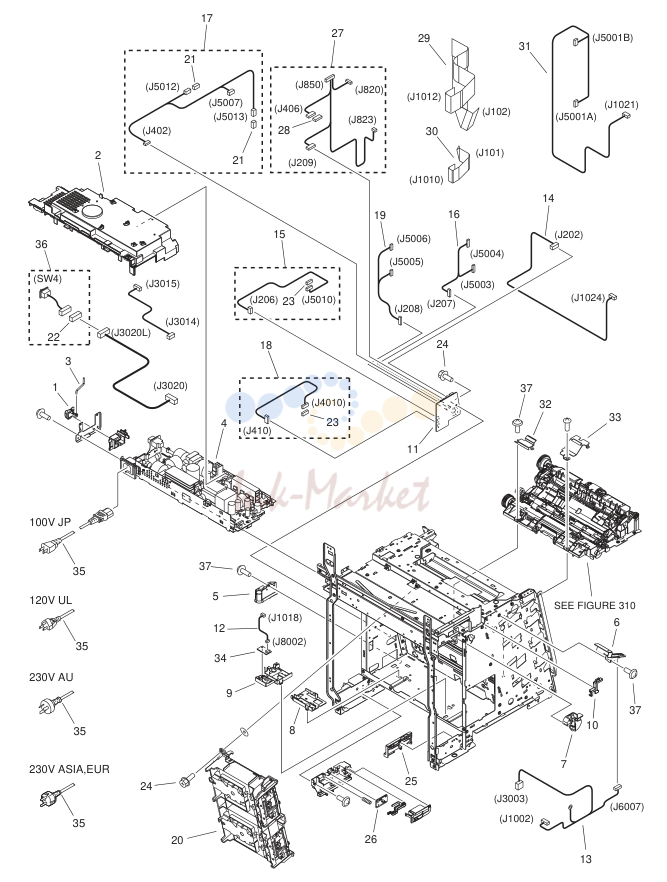

INTERNAL COMPONENTS 5
| № | Артикул | Наименование |
|---|---|---|
| 1 | FC7-6145-000 запросить цену → | SWITCH, POWER SUPPLY |
| 2 | FC7-6148-000 запросить цену → | COVER, POWER SUPPLY |
| 3 | FC7-6153-000 запросить цену → | ROD, POWER SUPPLY SWITCH |
| 4 | FM3-1367-000 запросить цену → | POWER SUPPLY плата ASS'Y 100V |
| 4 | FM3-1368-000 запросить цену → | POWER SUPPLY плата ASS'Y 120V |
| 4 | FM3-1369-000 запросить цену → | POWER SUPPLY плата ASS'Y 230V |
| 5 | RC1-6652-000 запросить цену → | HOLDER, DRAWER CONNECTOR |
| 6 | RC1-6653-000 запросить цену → | HOLDER, DRAWER |
| 7 | RC1-6681-000 запросить цену → | GUIDE, CABLE, LEFT |
| 8 | RC1-6772-000 запросить цену → | GUIDE, FLEXIBLE FLAT CABLE, 1 |
| 9 | RC1-6773-000 запросить цену → | GUIDE, FLEXIBLE FLAT CABLE, 2 |
| 10 | RC1-6825-000 запросить цену → | GUARD, CABLE |
| 11 | RM1-2581-000 ✓ в наличии | DRIVER плата ASS'Y |
| 12 | RM1-2595-000 запросить цену → | CABLE, ENVIRONMENT SENSOR |
| 13 | RM1-2597-000 запросить цену → | FIXING узел CABLE ASS'Y |
| 14 | RM1-2605-000 запросить цену → | CABLE, DRIVE POWER |
| 15 | RM1-2608-000 запросить цену → | CABLE, E.T.B. |
| 16 | RM1-2610-000 запросить цену → | CABLE, DRUM MOTOR |
| 17 | RM1-2611-000 запросить цену → | CABLE, SOLENOID |
| 18 | RM1-2613-000 запросить цену → | CABLE |
| 19 | RM1-2614-000 запросить цену → | CABLE, DRUM MOTOR |
| 20 | RM1-2640-000 ✓ в наличии | SCANNER ASS'Y |
| 21 | VS1-7177-002 запросить цену → | CONNECTOR, SNAP TIGHT, BK |
| 22 | VS1-7177-004 запросить цену → | CONNECTOR, SNAP TIGHT, BK |
| 23 | VS1-7258-007 запросить цену → | CONNECTOR, DRAWER |
| 24 | XA9-1449-000 запросить цену → | AR SCREW, RS, M3X8 |
| 25 | RC1-6501-000 запросить цену → | GUIDE, CASSETTE REAR, LEFT |
| 26 | RM1-2576-000 запросить цену → | CASSETTE SENSOR плата ASS'Y |
| 27 | RM1-2609-000 запросить цену → | CABLE, DUPLEXING DOCKING |
| 28 | VS1-7177-003 запросить цену → | CONNECTOR, SNAP TIGHT, BK |
| 29 | RK2-0966-000 запросить цену → | CABLE, SCANNER FLAT |
| 30 | RK2-0967-000 запросить цену → | CABLE, SCANNER FLAT |
| 31 | RM1-2594-000 запросить цену → | CABLE, SCANNER |
| 32 | RC1-6611-000 запросить цену → | COVER, PAPER SENSOR |
| 33 | RC1-6612-000 запросить цену → | COVER, REGISTRATION SENSOR |
| 34 | WP2-5214-000 запросить цену → | SENSOR узел, TEMPERATURE |
| 35 | FH2-7078-000 запросить цену → | CORD, POWER SUPPLY 100V JP |
| 35 | FK2-5320-000 запросить цену → | CORD, POWER SUPPLY 120V UL |
| 35 | FH2-7080-000 запросить цену → | CORD, POWER SUPPLY 230V ASIA,EUR |
| 35 | FH2-7082-000 запросить цену → | CORD, POWER SUPPLY 230V AU |
| 36 | FM3-2970-000 запросить цену → | MAIN SWITCH в сборе SW4 |
| 37 | XA9-1671-000 запросить цену → | AR SCREW, D, M3X8 |

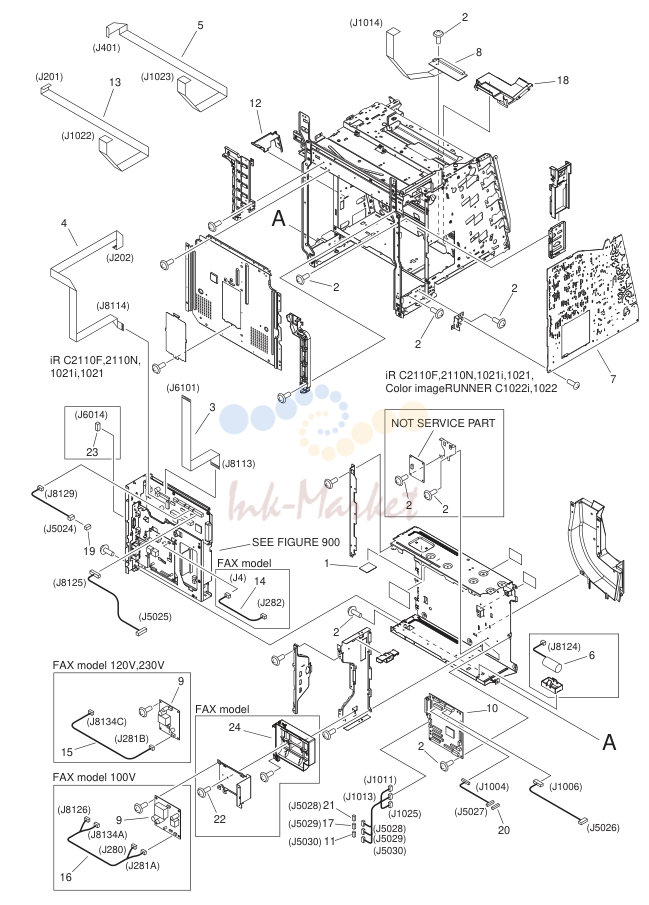

INTERNAL COMPONENTS 6
| № | Артикул | Наименование |
|---|---|---|
| 1 | FC7-6862-000 запросить цену → | SPACER |
| 2 | XA9-1671-000 запросить цену → | SCREW, D, M3X8 |
| 3 | FK2-5283-000 запросить цену → | CABLE, FLAT, 1 |
| 4 | FK2-5284-000 запросить цену → | CABLE, FLAT, 2 |
| 5 | RK2-0969-000 запросить цену → | CABLE, DRIVE FLAT, 1 |
| 6 | FK2-5296-000 запросить цену → | BATTERY, NI-MH |
| 7 | RM1-2578-100 запросить цену → | HIGH-VOLTAGE плата ASS'Y |
| 8 | RM1-2632-000 запросить цену → | RELAY плата ASS'Y |
| 9 | FM2-7753-000 запросить цену → | PSEUDO CI плата в сборе FAX model 100V |
| 9 | FM2-2765-000 запросить цену → | PSEUDO CI плата в сборе FAX model 120V,230V |
| 10 | FM3-2909-000 запросить цену → | DC CONTROLLER плата ASS'Y |
| 11 | VS1-7177-003 запросить цену → | CONNECTOR, SNAP TIGHT, BK |
| 12 | RC1-7599-000 запросить цену → | SHIELD, плата |
| 13 | RK2-0970-000 запросить цену → | CABLE, DRIVE FLAT, 2 |
| 14 | FM3-2948-000 запросить цену → | CABLE, PSEUDO CI/OFF HOOK FAX model |
| 15 | FM3-2949-000 запросить цену → | CABLE, OFF HOOK FAX model 120V,230V |
| 16 | FM3-2947-000 запросить цену → | CABLE, FAX FAX model 100V |
| 17 | VS1-7207-005 запросить цену → | CONNECTOR, SNAP TIGHT |
| 18 | RC1-6607-000 запросить цену → | COVER, CONNECTOR |
| 19 | VS1-7207-006 запросить цену → | CONNECTOR, SNAP TIGHT |
| 20 | VS1-7507-010 запросить цену → | CONNECTOR, SNAP TIGHT |
| 21 | VS1-7177-004 запросить цену → | CONNECTOR, SNAP TIGHT, BK |
| 22 | XA9-0476-000 запросить цену → | SCREW,TP M3X8 FAX model iR |
| 23 | VS1-7177-009 запросить цену → | CONNECTOR, SNAP TIGHT C2110F,2110N,1021i,102 |
| 24 | FC7-6852-000 запросить цену → | COVER, PSEUDO CI FAX model |
CONTROL PANEL в сборе
| № | Артикул | Наименование |
|---|---|---|
| FM3-3820-000 запросить цену → | CONTROL PANEL в сборе iR C2110F,2110N iR C1021i AU,1021,Color | |
| FM3-3821-000 запросить цену → | CONTROL PANEL в сборе imageRUNNER C1022i,1022 | |
| FM3-3822-000 запросить цену → | CONTROL PANEL в сборе iR C1021i EUR | |
| 1 | FC7-7091-000 запросить цену → | PANEL, CONTROL iR C2110F,2110N iR C1021i AU,1021,Color |
| 1 | FC7-7095-000 запросить цену → | PANEL, CONTROL imageRUNNER C1022i,1022 |
| 1 | FC7-7099-000 запросить цену → | PANEL, CONTROL iR C1021i EUR |
| 2 | FC7-7090-000 запросить цену → | COVER, CONTROL JP |
| 2 | FC8-0540-000 запросить цену → | COVER, CONTROL UL,AU,ASIA |
| 2 | FC8-0541-000 запросить цену → | COVER, CONTROL EUR |
| 4 | FM3-2913-000 запросить цену → | CONTROL PANEL плата в сборе |
| 5 | FM3-2914-000 запросить цену → | CONTROL PANEL JOG плата ASS'Y iR C1021i AU,1021,Color |
| 6 | FC7-7132-000 запросить цену → | COVER, CONTROL PANEL, LOWER imageRUNNER C1022i,1022 iR C2110F,2110N,1021i |
| 6 | FC7-7133-000 запросить цену → | COVER, CONTROL PANEL, LOWER EUR SEE NOTE iR |
| 7 | FC8-3634-000 запросить цену → | LABEL, CUSTOMIZE C2110F,2110N |
| 7 | FC8-3633-000 запросить цену → | LABEL, CUSTOMIZE imageRUNNER C1022i,1022 |
| 7 | FC8-3635-000 запросить цену → | LABEL, CUSTOMIZE SEE NOTE iR C1021i EUR |
| 8 | FC9-4409-000 запросить цену → | SHEET, ELES. PREVENTION, REAR |
AUTO DOCUMENT FEEDER ASS'Y
| № | Артикул | Наименование |
|---|---|---|
| FM3-1328-000 запросить цену → | AUTO DOCUMENT FEEDER ASS'Y SEE NOTE 1 | |
| 1 | FC7-6180-000 запросить цену → | STOPPER, PAPER DELIVERY |
| 2 | FC7-6262-000 запросить цену → | PANEL, FRONT |
| 3 | FC7-6263-000 запросить цену → | PANEL, REAR |
| 4 | FC7-6264-000 запросить цену → | PANEL, LOWER |
| 5 | FC7-6266-000 запросить цену → | CASE, HINGE |
| 6 | FC7-6265-000 запросить цену → | SHEET, WHITE |
| 7 | FM3-1329-000 запросить цену → | DOCUMENT TRAY в сборе |
| 8 | FM3-1331-000 запросить цену → | OPEN/CLOSE PANEL в сборе |
| 9 | FC7-6189-000 запросить цену → | ROLLER, PICK-UP |
| 10 | FL2-6637-000 запросить цену → | ROLLER, SEPARATION |
| 11 | FM3-1334-000 запросить цену → | UPPER GUIDE в сборе |
| 12 | FC7-6296-000 запросить цену → | SPRING, TORSION |
| 13 | FU7-2016-000 запросить цену → | SPRING, COMPRESSION |
| 14 | XA9-0476-000 запросить цену → | SCREW,TP M3X8 |
| 15 | FC8-0553-000 запросить цену → | LABEL, DOCUMENT SIZE SEE NOTE 2 AB SIZE |
| 15 | FC8-0554-000 запросить цену → | LABEL, DOCUMENT SIZE SEE NOTE 2 INCH/A SIZE |
| 15 | FC8-0555-000 запросить цену → | LABEL, DOCUMENT SIZE SEE NOTE 2 A SIZE SEE NOTE 2 INCH/AB |
| 15 | FC8-0556-000 запросить цену → | LABEL, DOCUMENT SIZE SIZE |
| 16 | FC8-0576-000 запросить цену → | LABEL, GLASS CLEANING SEE NOTE 2 UL |
| 16 | FC8-0577-000 запросить цену → | LABEL, GLASS CLEANING SEE NOTE 2 EUR |
| 16 | FC8-0578-000 запросить цену → | LABEL, GLASS CLEANING SEE NOTE 2 JP,AU,ASIA |
| 17 | FC8-3601-000 запросить цену → | HINGE, LEFT |
| 18 | FC7-6310-000 запросить цену → | PANEL, OPEN/CLOSE |
| 19 | FC7-6320-000 запросить цену → | BUSHING |
| 20 | FC7-6321-000 запросить цену → | FLAG, DOCUMENT SCANNER |
| 21 | FM3-1339-000 запросить цену → | SEPARATION ROLLER в сборе |
| 22 | FU7-0672-000 запросить цену → | GEAR, 24T |
| 23 | HC1-0586-000 запросить цену → | RETAINING RING (E-TYRE) |
| 24 | HU1-1022-000 запросить цену → | BUSHING |
| 25 | FC7-6295-000 запросить цену → | STOPPER, DOCUMENT |
| 26 | FC7-6297-000 запросить цену → | PAD, SEPARATION |
| 27 | FC7-6298-000 запросить цену → | SHEET, SEPARATION PAD |
| 28 | FC7-6299-000 запросить цену → | HOLDER, SEPARATION PAD |
| 29 | FC7-6300-000 запросить цену → | CLAMP, SEPARATION PAD |
ADF PAPER FEED в сборе
| № | Артикул | Наименование |
|---|---|---|
| FM3-1330-000 запросить цену → | ADF PAPER FEED в сборе SEE NOTE | |
| 1 | FC7-6043-000 запросить цену → | LEVER, DRIVE RELEASE |
| 2 | FC7-6052-000 запросить цену → | RATCHET, PAPER FEED ROLLER |
| 3 | FM3-1343-000 запросить цену → | PAPER FEED ROLLER узел |
| 4 | FC7-6182-000 запросить цену → | LEVER, ROLLER RELEASE |
| 5 | FC7-6278-000 запросить цену → | FLAPPER, PAPER DELIVERY |
| 6 | FC7-6289-000 запросить цену → | LEVER, DEVELOPER SLIDER |
| 7 | FK2-5294-000 запросить цену → | SOLENOID SL5016 |
| 8 | FC7-6200-000 запросить цену → | PLATE, PAPER DELIVERY DOWN |
| 9 | FL2-6647-000 запросить цену → | SHAFT, PAPER DELIVERY ROLLER |
| 10 | FL2-6649-000 запросить цену → | ARM, SEPARATION SWING |
| 11 | FM3-1332-000 запросить цену → | PAPER FEED GUIDE в сборе |
| 12 | FM3-1333-000 запросить цену → | LOWER GUIDE в сборе |
| 13 | FL2-6665-000 запросить цену → | PLATE, WHITE SHEET |
| 14 | FM3-1342-000 запросить цену → | DRIVE SUB PLATE в сборе |
| 15 | WG8-5696-000 запросить цену → | PHOTO INTERRUPTER, TLP1243 SR718,SR719 |
| 16 | FM3-2912-000 запросить цену → | ADF CONNECTING плата в сборе |
| 17 | FU7-0667-000 запросить цену → | GEAR, 20T |
| 18 | FU7-0668-000 запросить цену → | GEAR, 54T |
| 19 | FU7-0669-000 запросить цену → | GEAR, 46T/23T |
| 20 | FU7-0671-000 запросить цену → | GEAR, 36T |
| 21 | FU7-0676-000 запросить цену → | GEAR, 21T/42T |
| 22 | FU7-0678-000 запросить цену → | GEAR, 51T/17T |
| 23 | FC7-6281-000 запросить цену → | SPRING, ARM |
| 24 | FC7-6284-000 запросить цену → | CLAMP, DELIVERY ROLLER SHAFT |
| 25 | FC7-6287-000 запросить цену → | HOLDER, PAPER DELIVERY ROLLER |
| 26 | FC7-6288-000 запросить цену → | ROLLER, PAPER DELIVERY |
| 27 | HU1-1022-000 запросить цену → | BUSHING |
| 28 | FU6-2998-000 запросить цену → | SPRING, COMPRESSION |
| 29 | FU6-2999-000 запросить цену → | SPRING, TENSION |
| 30 | FU7-2015-000 запросить цену → | SPRING, COMPRESSION |
| 31 | FU7-2021-000 запросить цену → | SPRING, COMPRESSION |
| 32 | FU7-2022-000 запросить цену → | SPRING, GROUNDING |
| 33 | HC1-0586-000 запросить цену → | RETAINING RING |
| RM1-2679-020 запросить цену → | PAPER PICK-UP DRIVE ASS'Y | |
| RM1-2720-000 запросить цену → | DUPLEXING FEED DRIVE ASS'Y | |
| RM1-2687-000 запросить цену → | DEV. ESTRANGEMENT DRIVE ASS'Y | |
| 1 | RC1-6594-000 запросить цену → | GEAR, 31T |
| FM3-1373-000 запросить цену → | FIXING DRIVE в сборе | |
| 1 | RM1-2619-000 запросить цену → | CABLE, FIXING DRIVE |
CASSETTE
| № | Артикул | Наименование |
|---|---|---|
| FM3-1366-000 запросить цену → | CASSETTE | |
| 1 | RC1-6461-000 запросить цену → | SPRING, GROUNDING |
| 2 | RC1-7645-000 запросить цену → | LOCK, PAPER LIFTING PLATE, 2 |
| 3 | RC1-7649-000 запросить цену → | SPRING, COMPRESSION |
| 4 | RC1-7644-000 запросить цену → | LOCK, PAPER LIFTING PLATE, 1 |
| 5 | RC1-6465-000 запросить цену → | SPRING, COMPRESSION |
| 6 | FC7-6149-000 запросить цену → | PANEL, CASSETTE, FRONT |
| 7 | RC1-6492-000 запросить цену → | CAM, LEFT |
| 8 | RC1-6493-000 запросить цену → | CAM, RIGHT |
| 9 | RC1-6494-000 запросить цену → | RACK, LEFT |
| 10 | RC1-6495-000 запросить цену → | RACK, RIGHT |
| 11 | RC1-6498-000 запросить цену → | SPRING, COMPRESSION |
| 12 | RC1-6540-020 запросить цену → | GUIDE, CASSETTE PAPER |
| 13 | RC1-6780-020 запросить цену → | FRAME, CASSETTE, FRONT |
| 14 | RC2-1606-000 запросить цену → | ARM, REMNANT INDICATION |
| 15 | RC1-6787-000 запросить цену → | SPRING, COMPRESSION |
| 16 | RC1-6788-000 запросить цену → | SPRING, COMPRESSION |
| 17 | RC1-7570-000 запросить цену → | ROLLER, CAM |
| 18 | RC1-7601-000 запросить цену → | STOPPER, CASSETTE, LEFT |
| 19 | RC1-7602-000 запросить цену → | STOPPER, CASSETTE, RIGHT |
| 20 | RL1-1074-000 запросить цену → | PLATE, PAPER LIFTING |
| 21 | RU5-0328-000 запросить цену → | GEAR, 10T |
| 22 | RM1-2706-030 запросить цену → | BACK END LIMIT ASS'Y |
| 23 | RM1-2707-000 запросить цену → | PAPER SIDE END RIGHT ASS'Y |
| 24 | RM1-2708-000 запросить цену → | PAPER SIDE END LEFT ASS'Y |
| 25 | RM1-2709-000 запросить цену → | SEPARATION HOLDER ASS'Y |
| 26 | FC8-0579-000 запросить цену → | LABEL, CONTROL PANEL SEE NOTE iR |
| 27 | FC8-0594-000 запросить цену → | LABEL, CASSETTE SIZE C2110F,2110N |
| FM3-1370-000 запросить цену → | PAPER PICK-UP в сборе | |
| 1 | RM1-2741-000 запросить цену → | M.P. PICK-UP ROLLER ASS'Y |
| 2 | RC1-6609-000 запросить цену → | COVER, CASSETTE ROLLER |
| 3 | RM1-2702-000 запросить цену → | CST. PICK-UP ROLLER ASS'Y |
| 4 | RM1-2699-000 запросить цену → | MULTI-PURPOSE SEP. PAD ASS'Y |
| 5 | XA9-1671-000 запросить цену → | SCREW, D, M3X8 |
| 6 | RM1-2704-000 запросить цену → | M.P. PAPER PICK-UP GEAR ASS'Y |
| RM1-2711-040 запросить цену → | MULTI PURPOSE TRAY ASS'Y | |
| 1 | FC7-6013-000 запросить цену → | COVER, MULTI FEED |
| 2 | RM1-2710-000 запросить цену → | M.P. EXTENSION TRAY ASS'Y |
| 3 | RC1-6381-000 запросить цену → | LINK, M.P. HINGE, LEFT |
| 4 | RC1-6382-000 запросить цену → | LINK, M.P. HINGE, RIGHT |
| 1 | RM1-2718-030 запросить цену → | DUPLEXING PAPER FEED ASS'Y |
| 2 | RM1-2719-000 запросить цену → | PAPER FEED GUIDE в сборе |
| 4 | RM1-4352-000 запросить цену → | ELECT. TRANSPORT BELT ASS'Y |
REVERSE в сборе
| № | Артикул | Наименование |
|---|---|---|
| 1 | FC7-6125-000 запросить цену → | GUIDE, REVERSE, REAR |
| 2 | FC7-6126-000 запросить цену → | GUIDE, REVERSE, REAR UPPER |
| 3 | FC7-6078-000 запросить цену → | BUSHING |
| 4 | FC7-6057-000 запросить цену → | BLOCK, BRAKE |
| 5 | FC7-6058-000 запросить цену → | LEVER, DOCUMENT SCANNER |
| 6 | FC7-6068-000 запросить цену → | BUSHING |
| 7 | FC7-6069-000 запросить цену → | BELT, TIMING |
| 8 | FC7-6082-000 запросить цену → | HINGE, GUIDE, FRONT |
| 9 | FC7-6091-000 запросить цену → | BUSHING |
| 10 | FC7-6098-000 запросить цену → | STOPPER, GEAR |
| 11 | FC7-6101-000 запросить цену → | GUIDE, REVERSE, UPPER |
| 12 | FC7-6106-000 запросить цену → | ROLLER, INTERMEDIATE, 2 |
| 13 | FC7-6107-000 запросить цену → | ROLLER, REVERSE |
| 14 | FC8-0580-000 запросить цену → | LABEL, HIGH TMP. CAUTION |
| 15 | FU7-0641-000 запросить цену → | GEAR, 28T |
| 16 | FM3-1346-000 запросить цену → | GUIDE BASE в сборе |
| 17 | FC7-6074-000 запросить цену → | FLAPPER, REVERSE |
| 18 | FC7-6075-000 запросить цену → | FLAG, REVERSE SENSOR |
| 19 | FC7-6080-000 запросить цену → | ROLLER, INTERMEDIATE, 1 |
| 20 | FC7-6081-000 запросить цену → | BUSHING |
| 21 | FM3-1348-000 запросить цену → | REVERSE DRIVE в сборе |
| 22 | FC7-6108-000 запросить цену → | ROLLER, DELIVERY FOLLOWER |
| 23 | FC7-6109-000 запросить цену → | BUSHING |
| 24 | WG8-5696-000 запросить цену → | PHOTO INTERRUPTER, TLP1243 SR706,SR713,SR715 |
| 25 | FM3-1347-000 запросить цену → | FR. PAPER DELIVERY GUIDE ASS'Y |
| 26 | FC7-6060-000 запросить цену → | FLAPPER, DUPLEXING |
| 27 | FU7-0650-000 запросить цену → | GEAR, 12T |
| 28 | FC7-6117-000 запросить цену → | FLAG, PAPER DELIVERY SENSOR |
| 29 | FC7-6118-000 запросить цену → | LEVER, PAPER DELIVERY |
| 30 | FC7-6128-000 запросить цену → | COVER, PAPER DELIVERY GUIDE |
| 31 | FC7-6129-000 запросить цену → | TRAY, PAPER DELIVERY GRADIENT |
| 32 | FC7-6137-000 запросить цену → | LABEL, DELIVERY GUIDE COVER |
| 33 | FL2-6660-000 запросить цену → | ROLLER, PAPER DELIVERY |
| 34 | FL2-6664-000 запросить цену → | ROLLER, PAPER FEED |
| 35 | VS1-7207-009 запросить цену → | CONNECTOR, SNAP TIGHT |
| 36 | VS1-7177-002 запросить цену → | CONNECTOR, SNAP TIGHT, BK |
| 37 | FU5-3570-000 запросить цену → | PULLEY, 22T |
| 38 | FU7-0646-000 запросить цену → | GEAR, 26T |
| 39 | FU7-0648-000 запросить цену → | GEAR, 35T |
| 40 | RK2-0948-000 запросить цену → | SOLENOID SL5017 |
| 41 | VS1-7177-004 запросить цену → | CONNECTOR, SNAP TIGHT, BK |
| 42 | FM3-3997-000 запросить цену → | DUPLEXING плата в сборе |
| 43 | FU7-0642-000 запросить цену → | GEAR, 12T |
| 44 | XA9-1671-000 запросить цену → | AR SCREW, D, M3X8 |
READER в сборе
| № | Артикул | Наименование |
|---|---|---|
| FM3-1356-000 запросить цену → | READER в сборе | |
| 1 | FC7-6240-000 запросить цену → | LABEL, LENGTH SIZE SEE NOTE INCH/A SIZE |
| 1 | FC8-0557-000 запросить цену → | LABEL, LENGTH SIZE SEE NOTE AB SIZE |
| 1 | FC8-0558-000 запросить цену → | LABEL, LENGTH SIZE SEE NOTE A SIZE |
| 1 | FC8-0559-000 запросить цену → | LABEL, LENGTH SIZE SEE NOTE INCH/AB SIZE |
| 2 | FC8-0563-000 запросить цену → | LABEL, COPY PROHIBITION SEE NOTE Japanese |
| 2 | FC8-0564-000 запросить цену → | LABEL, COPY PROHIBITION SEE NOTE US English |
| 2 | FC8-0565-000 запросить цену → | LABEL, COPY PROHIBITION SEE NOTE UK English SEE NOTE US |
| 2 | FC8-0569-000 запросить цену → | LABEL, COPY PROHIBITION English,French,German,S panish,Italian,Russian |
| 3 | FK2-5282-000 запросить цену → | CABLE, FLAT |
| 4 | FM3-1353-000 запросить цену → | MOTOR в сборе M12 |
| 5 | WG8-5696-000 запросить цену → | PHOTO INTERRUPTER, TLP1243 SR717 |
| 6 | XA9-0476-000 запросить цену → | SCREW,TP M3X8 |
| 7 | FM3-1351-000 запросить цену → | TOP крышка в сборе |
| 8 | FC7-6047-000 запросить цену → | PLATE, READER GROUNDING, LEFT |
| 9 | FC7-6048-000 запросить цену → | PLATE, READER GROUNDING, RIGHT |
| 10 | FC7-6222-000 запросить цену → | PANEL, LEFT LOWER |
| 11 | FC7-6223-000 запросить цену → | PANEL, FRONT LOWER |
| 12 | FC7-6224-000 запросить цену → | PANEL, RIGHT LOWER |
| 13 | FC7-6228-000 запросить цену → | HOLDER, PULLEY |
| 14 | FC7-6246-000 запросить цену → | STOPPER, BELT |
| 15 | FC7-6254-000 запросить цену → | PLATE, MOTOR GROUNDING |
| 16 | FC7-6257-000 запросить цену → | PLATE, GROUNDING |
| 17 | FL2-6668-000 запросить цену → | RAIL, OPTICAL |
| 18 | FU5-3576-000 запросить цену → | PULLEY, 18T |
| 19 | FU7-2009-000 запросить цену → | SPRING, TENSION |
| 20 | HC1-0586-000 запросить цену → | RETAINING RING (E-TYRE) |
| 21 | VS1-7177-004 запросить цену → | CONNECTOR, SNAP TIGHT, BK |
| 22 | VS1-7207-003 запросить цену → | CONNECTOR, SNAP TIGHT, BK |
| 23 | FC7-6027-000 запросить цену → | CLAMP, READER SHAFT, LEFT SEE NOTE |
| 24 | FC7-6037-000 запросить цену → | CLAMP, READER SHAFT, RIGHT SEE NOTE |
Полный список запчастей доступен по запросу.
комментарии
