Canon imageRUNNER IR6055 IR6065 IR6075 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- ACCESSOREIS
- SEE FIGURE 113
- INTERNAL COMPONENTS 1
- INTERNAL COMPONENTS 2
- INTERNAL COMPONENTS 3
- INTERNAL COMPONENTS 4
- INTERNAL COMPONENTS 5

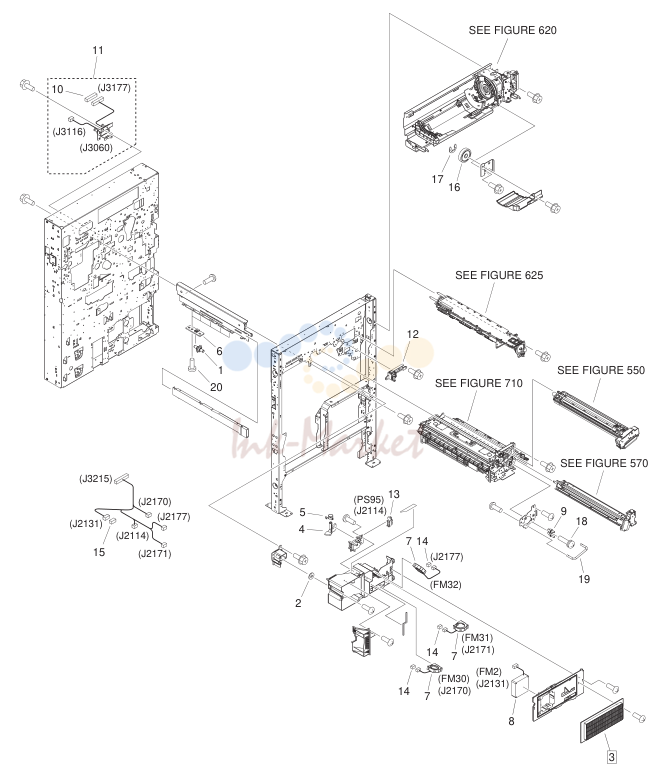

- INTERNAL COMPONENTS 6

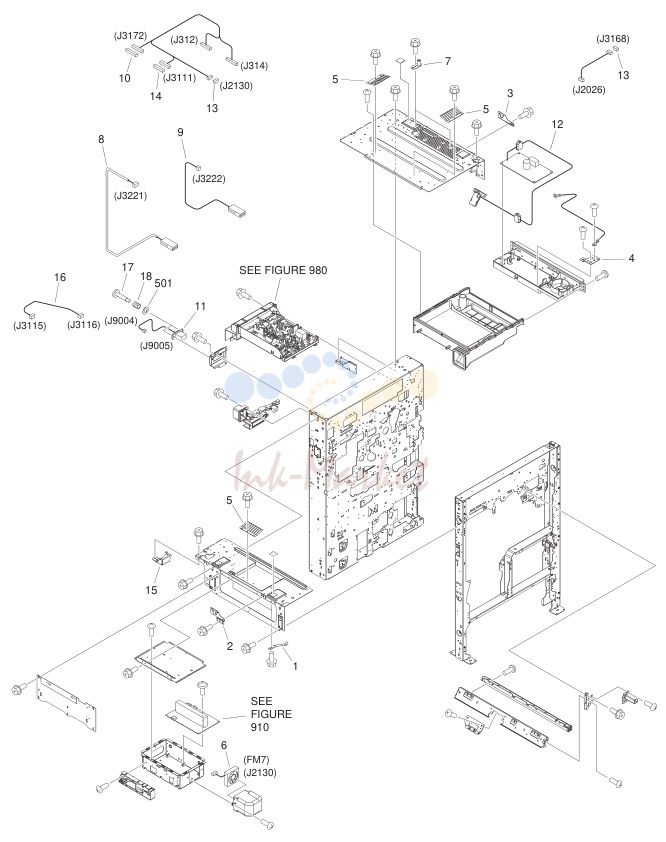

- INTERNAL COMPONENTS 7

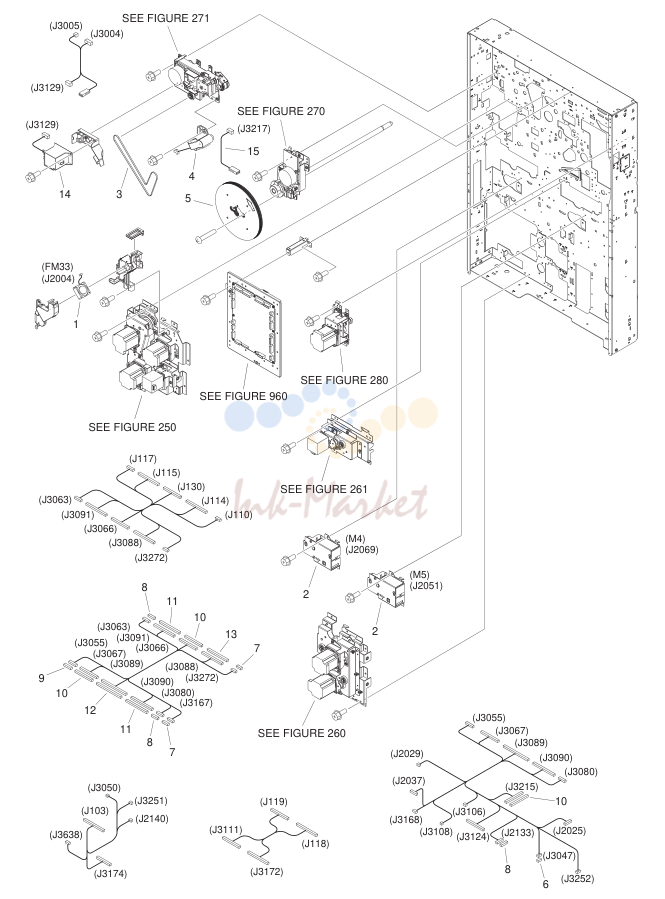

- MACHINE REAR PANEL 1

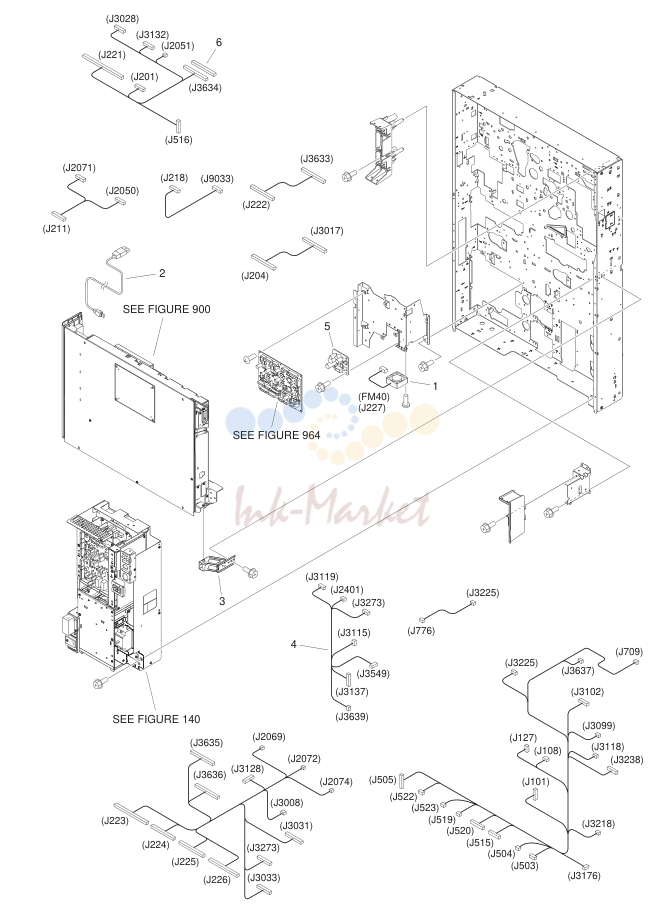

- MACHINE REAR PANEL 2

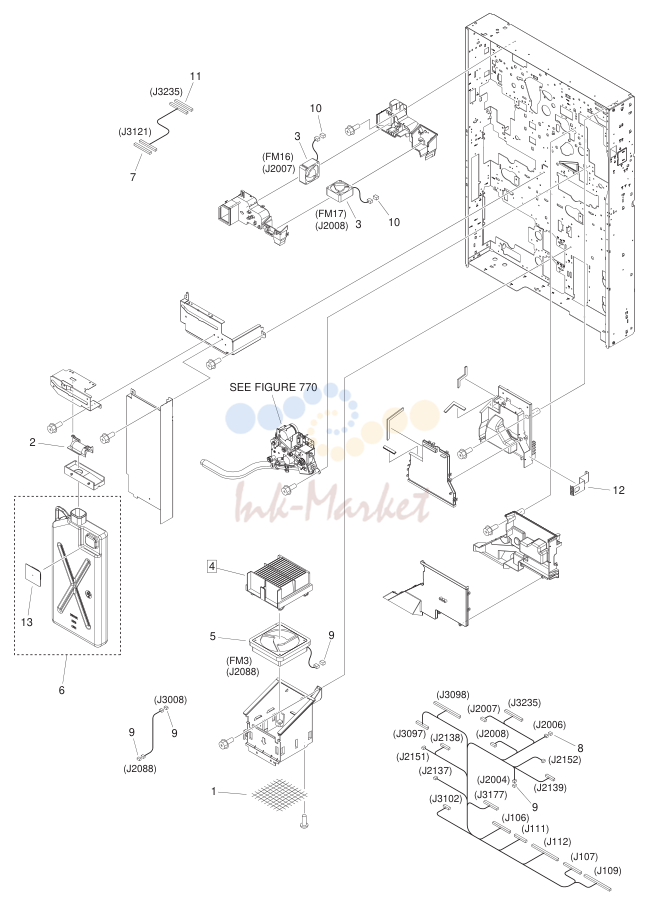

- MACHINE REAR PANEL 3

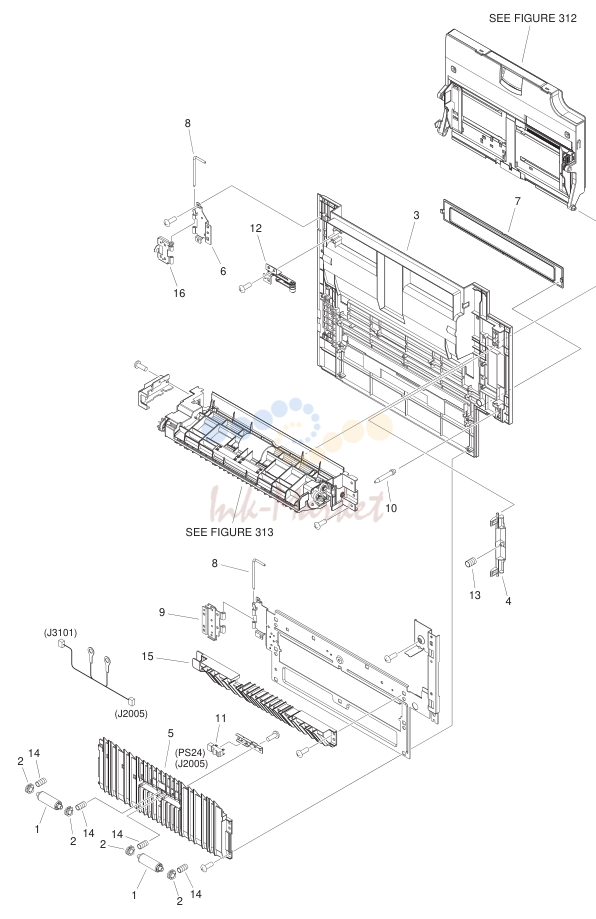

- RIGHT DOOR в сборе

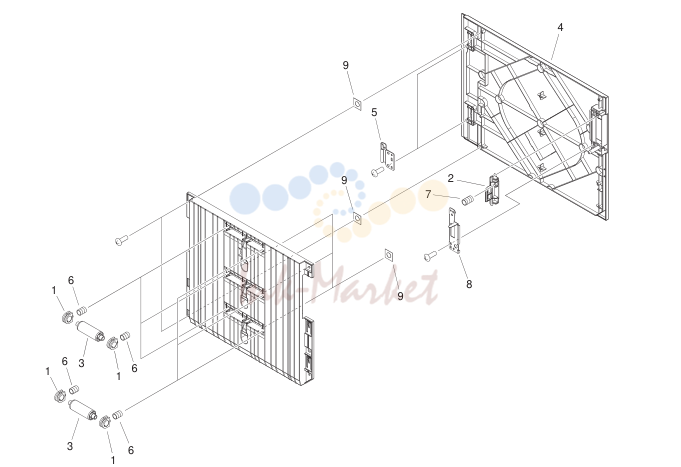

- VERTICAL PATH в сборе

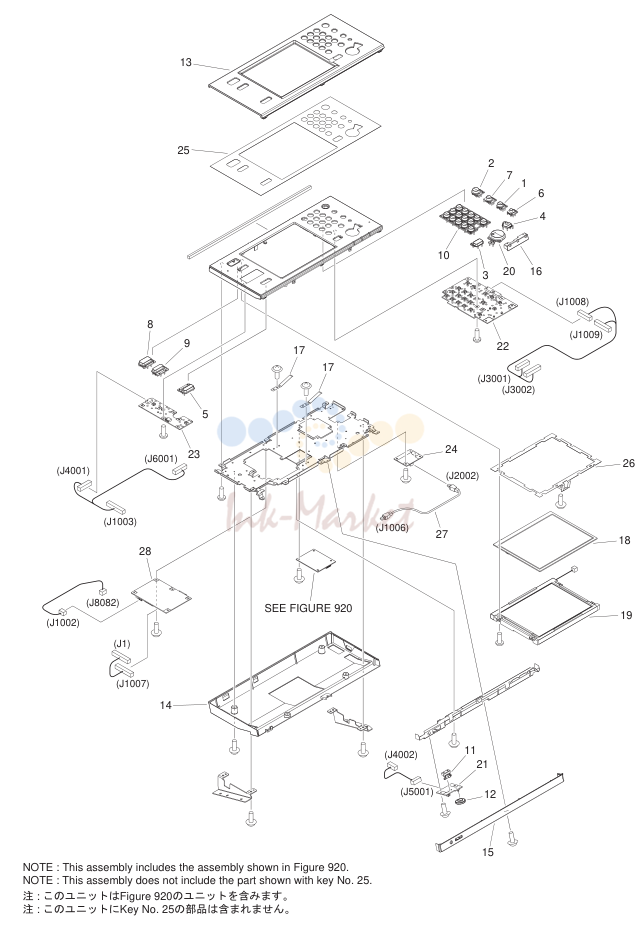

- FLAT CONTROL PANEL в сборе
- 100V
- CASSETTE в сборе
- PAPER STOCK ASS'Y, RIGHT
- PAPER STOCK ASS'Y, LEFT
- PAPER PICK-UP ASS'Y, RIGHT
- PAPER PICK-UP ASS'Y, LEFT
- MULTI TRAY ASS'Y
- MULTI PAPER PICK-UP ASS'Y
- SEE FIGURE 334
- FIXING/FEEDER FRAME ASS'Y
- REGISTRATION ASS'Y
- E.T.B. CLEANING в сборе
- REVERSE PAPER DELIVERY ASS'Y
- INNER PAPER DELIVERY ASS'Y
- 1ST CORONA ASS'Y
- HOPPER ASS'Y
- BUFFER ASS'Y
- DEVELOPING ASS'Y
- DEVELOPING RELEASE ASS'Y
- SEE FIGURE 720
- WASTE TONER FEED в сборе
- FIXING ASS'Y
- (TP1)
- CONTROLLER BOX в сборе
- MAIN CONTROLLER плата ASS'Y, 1
- H.V. POWER SUPPLY ASS'Y
ACCESSOREIS
| № | Артикул | Наименование |
|---|---|---|
| 1 | FK3-0508-000 запросить цену → | CD-ROM, SOFTWARE FOR LIPS/LX Japanese |
| 1 | FK3-0510-000 запросить цену → | CD-ROM, SOFTWARE FOR UFR II English English,French,Italian,Ger |
| 1 | FK3-0513-000 запросить цену → | CD-ROM, SOFTWARE FOR UFR II man,Spanish |
| 2 | FK2-0979-000 запросить цену → | CABLE, GROUNDING 100V |
| 3 | FM4-5435-000 запросить цену → | CLEANING SHEET узел |
| 4 | FC9-0145-000 запросить цену → | PLATE, SIZE INDICATION |
| 5 | FU7-8273-000 запросить цену → | PLATE, SIZE INDICATION |

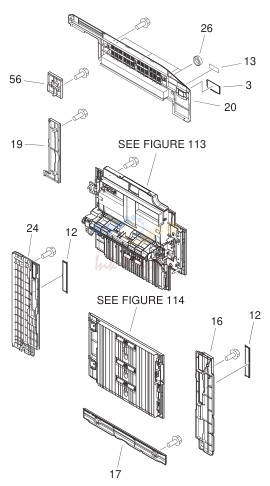

SEE FIGURE 113
| № | Артикул | Наименование |
|---|---|---|
| 1 | FB1-7173-000 запросить цену → | PIN |
| 2 | FU7-8494-000 запросить цену → | LABEL, GROUNDING CAUTION 100V |
| 3 | FC8-1844-000 запросить цену → | COVER, MAIN SWITCH |
| 4 | FC8-1876-000 запросить цену → | COVER, CASSETTE, LOWER |
| 5 | FC8-1877-000 запросить цену → | COVER, CORNER, RIGHT |
| 6 | FC8-2366-000 запросить цену → | COVER, UPPER RIGHT |
| 7 | FC8-2367-000 запросить цену → | COVER, FRONT UPPER, RIGHT |
| 8 | FC8-2368-000 запросить цену → | CASE, RIGHT |
| 9 | FU8-2348-000 запросить цену → | SPRING, TORSION |
| 10 | FU7-8495-000 запросить цену → | LABEL, WIRE HEIGHT |
| 11 | FC8-6109-000 запросить цену → | SEAL |
| 12 | FC8-7033-000 запросить цену → | COVER, KNOB |
| 13 | FU7-8279-000 запросить цену → | LABEL, MAIN POWER US,LTN,SG,HK,AU |
| 13 | FU7-8283-000 запросить цену → | LABEL, MAIN POWER JP |
| 13 | FU7-8288-000 запросить цену → | LABEL, MAIN POWER EUR |
| 14 | FS5-9217-010 запросить цену → | SCREW, STEPPED, M4 |
| 15 | FC8-9566-000 запросить цену → | COVER, REAR LOWER |
| 16 | FC9-0077-000 запросить цену → | COVER, RIGHT FRONT |
| 17 | FC9-0078-000 запросить цену → | COVER, RIGHT LOWER |
| 18 | FC9-0080-000 запросить цену → | COVER, LEFT REAR |
| 19 | FC9-0081-000 запросить цену → | COVER, RIGHT REAR, 2 |
| 20 | FC9-0088-000 запросить цену → | COVER, RIGHT UPPER |
| 21 | FC9-0152-000 запросить цену → | COVER, LEFT, LOWER |
| 22 | FC9-0155-000 запросить цену → | COVER, LEFT UPPER |
| 23 | FC9-0156-000 запросить цену → | COVER, PAPER DELIVERY |
| 24 | FC9-0157-000 запросить цену → | COVER, WASTE TONER CONTAINER |
| 25 | FC9-0162-000 запросить цену → | LOCK, PUSH |
| 26 | FC9-0311-000 запросить цену → | CAP |
| 27 | FC9-0376-000 запросить цену → | COVER, UPPER LEFT |
| 28 | FC9-0377-000 запросить цену → | COVER, FRONT UPPER, LEFT |
| 29 | FC9-0381-000 запросить цену → | COVER, SMALL, LEFT |
| 30 | FC9-0382-000 запросить цену → | COVER, SMALL, RIGHT |
| 31 | FC9-3907-000 запросить цену → | COVER, SMALL, LEFT FRONT |
| 32 | FC9-3909-000 запросить цену → | WINDOW, RECEIVE |
| 33 | FC9-3911-000 запросить цену → | COVER, SMALL, LEFT FRONT 2 |
| 34 | FC9-3934-000 запросить цену → | COVER, BLANKING |
| 35 | FC9-5464-000 запросить цену → | COVER, UPPER REAR |
| 36 | FC9-6959-000 запросить цену → | COVER, INNER, REAR LEFT |
| 37 | FC9-7040-000 запросить цену → | COVER, BLANKING, 1 |
| 38 | FC9-7041-000 запросить цену → | COVER, BLANKING, 2 |
| 39 | FC9-7044-000 запросить цену → | COVER, LEFT FRONT |
| 40 | FC9-7047-000 запросить цену → | HINGE, DOOR |
| 41 | FC9-7520-000 запросить цену → | SHEET, CASE EUR |
| 42 | FC9-7521-000 запросить цену → | TAPE, HOOK AND LOOP FASTENER EUR |
| 43 | FC9-8073-000 запросить цену → | FLAG, BOTTLE DOOR SENSOR |
| 44 | FU8-2349-000 запросить цену → | SPRING, TORSION |
| 45 | FC9-9049-000 запросить цену → | LABEL, DRUM HEATER |
| 46 | FC9-9055-000 запросить цену → | LABEL, BOTTLE INSERT CAUTION |
| 47 | FC9-9057-000 запросить цену → | LABEL, LEVER OPERATOR CAUTION |
| 48 | FC9-9076-000 запросить цену → | LABEL, TONER TYPE EUR |
| 48 | FC9-9077-000 запросить цену → | LABEL, TONER TYPE US,CA,LTN |
| 48 | FC9-9099-000 запросить цену → | LABEL, TONER TYPE JP,AU |
| 49 | FC9-9103-000 запросить цену → | COVER, BLANKING, 3 |
| 50 | FL3-3872-000 запросить цену → | LABEL, SERVICE |
| 51 | FL3-1185-000 запросить цену → | EMBLEM |
| 52 | FL3-2142-000 запросить цену → | COVER, FILTER CASE |
| 53 | FL3-3812-000 запросить цену → | COVER, FRONT, UPPER |
| 54 | FU5-8560-000 запросить цену → | LABEL, GROUNDING CAUTION 230V EXCEPT AU |
| 55 | FC9-3893-000 запросить цену → | PEN, TOUCH |
| 56 | FC9-5465-000 запросить цену → | COVER, CONTROL PANEL ASS'Y |
| 57 | FK2-8330-000 запросить цену → | CABLE, USER INTERFACE |

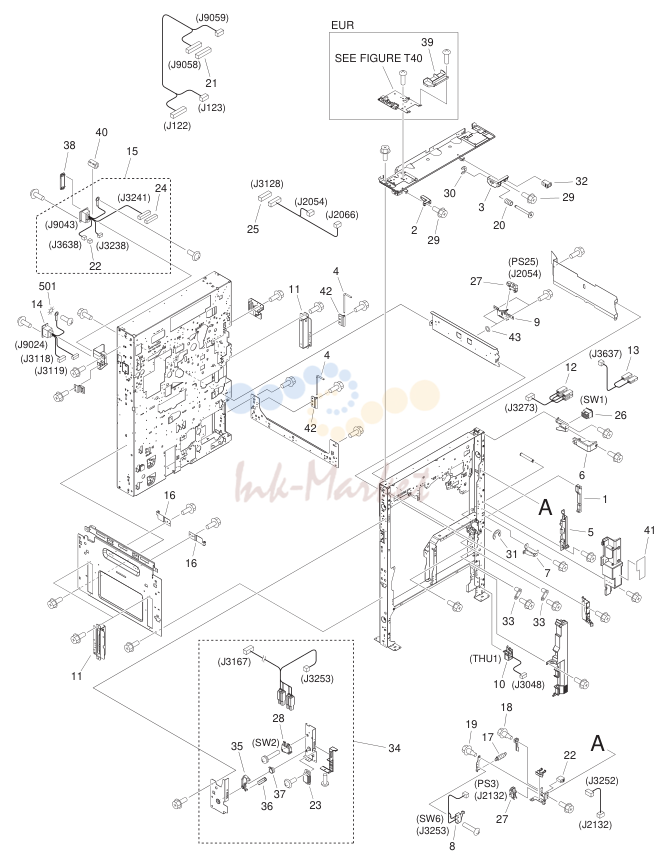

INTERNAL COMPONENTS 1
| № | Артикул | Наименование |
|---|---|---|
| 1 | FB2-8094-020 запросить цену → | KNOB, 1 |
| 2 | FC9-9198-000 запросить цену → | RAIL, BOTTLE LIMIT, LEFT |
| 3 | FC8-9452-000 запросить цену → | RAIL, BOTTLE LIMIT, RIGHT |
| 4 | FC8-9488-000 запросить цену → | SHAFT, HINGE |
| 5 | FC8-9490-000 запросить цену → | HOOK, DOOR, RIGHT |
| 6 | FC9-4356-000 запросить цену → | COVER, MAIN POWER PROTECTION |
| 7 | FL3-1240-000 запросить цену → | HINGE, LOWER |
| 8 | FL3-1271-000 запросить цену → | CABLE, MULTI DOOR SWITCH SW6 |
| 9 | FL3-2813-000 запросить цену → | SENSOR FLAG узел |
| 10 | FM3-7307-000 запросить цену → | ENVIRONMENT SENSOR ASS'Y THU1 |
| 11 | FM3-7327-000 запросить цену → | KNOB в сборе |
| 12 | FM4-1009-000 запросить цену → | CABLE, MAIN SWITCH |
| 13 | FM4-1011-000 запросить цену → | CABLE, MAIN SWITCH DC |
| 14 | FM4-1012-000 запросить цену → | CABLE, READER CONNECTOR |
| 15 | FM4-1013-000 запросить цену → | CABLE, FINISHER CONNECTOR |
| 16 | FM4-5312-000 запросить цену → | PRESSURE PLATE ASS'Y |
| 17 | FS5-2958-000 запросить цену → | SPRING, TENSION |
| 18 | FS5-9166-020 запросить цену → | SCREW, STEPPED, M4 |
| 19 | FS5-9216-020 запросить цену → | SCREW, STEPPED, M4X6 |
| 20 | FU8-2347-000 запросить цену → | SPRING, COMPRESSION |
| 21 | VS1-7173-010 запросить цену → | CONNECTOR, SNAP TIGHT, 10P, W |
| 22 | VS1-7177-004 запросить цену → | CONNECTOR, SNAP TIGHT, BK |
| 23 | XZ9-0581-000 запросить цену → | CATCH,MAGNET |
| 24 | VS1-7177-012 запросить цену → | CONNECTOR, SNAP TIGHT, BK |
| 25 | VS1-8412-007 запросить цену → | CONNECTOR, SNAP TIGHT, BL |
| 26 | WC2-5688-000 запросить цену → | SWITCH, POWER TOGGLE SW1 |
| 27 | WG8-5848-000 запросить цену → | PHOTO-INTERRUPTER,GP1A173LCS0F PS3,PS25 |
| 28 | WC4-5125-000 запросить цену → | SWITCH,SENSITIVE SW2 |
| 29 | XA9-0732-000 запросить цену → | SCREW,RS,M4 |
| 30 | XD9-0134-000 запросить цену → | RING, E |
| 31 | XD9-0137-010 запросить цену → | RING, E |
| 32 | XZ9-0379-000 запросить цену → | LATCH |
| 33 | FC9-4117-000 запросить цену → | PIN, POSITIONING |
| 34 | FM4-0967-000 запросить цену → | DOOR SWITCH ASS'Y |
| 35 | FC5-1635-000 запросить цену → | LEVER, SWITCH |
| 36 | FU5-2165-000 запросить цену → | SPRING, TENSION |
| 37 | FU5-2178-000 запросить цену → | SPRING, TORSION |
| 38 | FC0-0205-000 запросить цену → | COVER, CONNECTOR |
| 39 | FC9-9197-000 запросить цену → | COVER, INNER, FRONT EUR |
| 40 | WE8-5780-000 запросить цену → | CORE,FERRITE |
| 41 | FC9-8683-000 запросить цену → | LABEL, LASER CAUTION, UPPER |
| 42 | FC8-7352-000 запросить цену → | PLATE, HINGE |
| 43 | FC0-3227-000 запросить цену → | SHEET, SPACER |
| 501 | XD1-4200-402 запросить цену → | WASHER, TOOTHED LOCK, M4 |

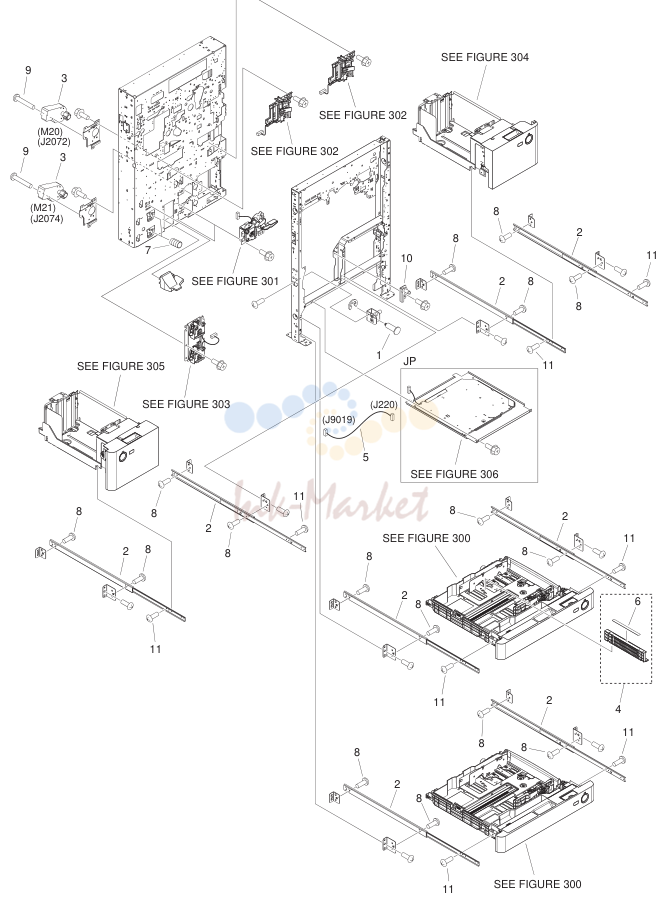

INTERNAL COMPONENTS 2
| № | Артикул | Наименование |
|---|---|---|
| 1 | FC5-2544-000 запросить цену → | SCREW, ADJUSTMENT, M6X16 |
| 2 | FC9-3904-000 запросить цену → | RAIL, SLIDE |
| 3 | FK2-0016-000 запросить цену → | MOTOR, DC M20,M21 |
| 4 | FL2-8948-000 запросить цену → | PLATE, BACK END LIMIT |
| 5 | FM4-4317-000 запросить цену → | CABLE, CASSETTE HEATER |
| 6 | FU6-8537-000 запросить цену → | LABEL, INDEX PAPER GUIDE |
| 7 | FU7-2395-000 запросить цену → | SPRING, COMPRESSION |
| 8 | XA9-1035-000 запросить цену → | AR SCREW,M4X4 |
| 9 | XA9-1491-000 запросить цену → | SCREW,W/WASHER PAN HEAD, M3X30 |
| 10 | FL3-0244-000 запросить цену → | PLATE, DECK POSITIONING, LEFT |
| 11 | XA9-1934-000 запросить цену → | AR SCREW, M4X4 |

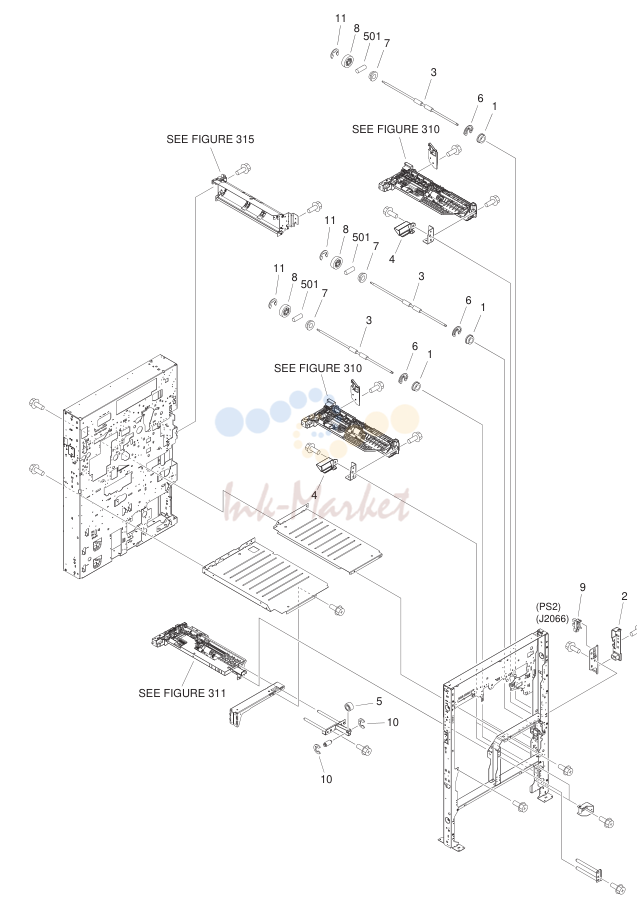

INTERNAL COMPONENTS 3
| № | Артикул | Наименование |
|---|---|---|
| 1 | FA9-2112-000 запросить цену → | BUSHING, PL |
| 2 | FC8-2700-000 запросить цену → | MOUNT, HOOK |
| 3 | FC8-9486-000 запросить цену → | ROLLER, PAPER FEED |
| 4 | FC9-4084-000 запросить цену → | GUIDE, PAPER EXHAUST, RIGHT |
| 5 | FC9-9145-000 запросить цену → | SPACER, INNER PAPER DELIVERY |
| 6 | FC5-2715-000 запросить цену → | RING, RETAINING |
| 7 | FS1-1508-000 запросить цену → | BUSHING |
| 8 | FU8-0333-000 запросить цену → | GEAR, 24T |
| 9 | WG8-5848-000 запросить цену → | PHOTO-INTERRUPTER,GP1A173LCS0F PS2 |
| 10 | XD9-0134-000 запросить цену → | RING, E |
| 11 | XD9-0136-000 запросить цену → | RING, E |
| 501 | XD3-2200-122 запросить цену → | PIN, PARALLEL |

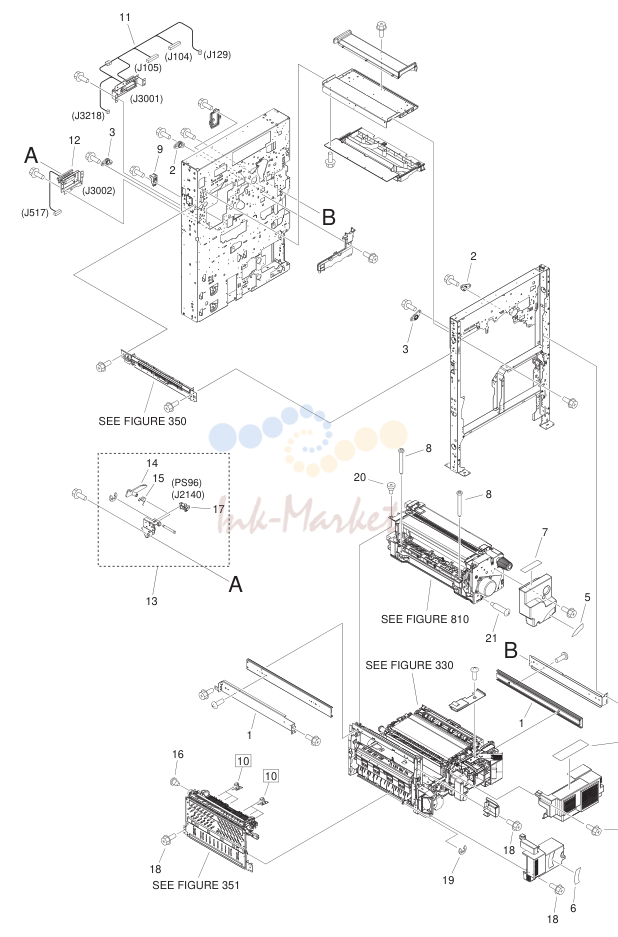

INTERNAL COMPONENTS 4
| № | Артикул | Наименование |
|---|---|---|
| 1 | FC9-5089-000 запросить цену → | RAIL, SLIDE |
| 2 | FC9-5584-000 запросить цену → | BUSHING |
| 3 | FC9-5585-000 запросить цену → | BUSHING |
| 4 | FC9-9032-000 запросить цену → | LABEL, FINGER NIP CAUTION |
| 5 | FC9-9033-000 запросить цену → | LABEL, OPERATION, UPPER |
| 6 | FC9-9034-000 запросить цену → | LABEL, OPERATION, LOWER |
| 7 | FC9-9066-000 запросить цену → | LABEL, JAM CLEARING |
| 8 | FC9-9100-000 запросить цену → | SCREW, S, M4X50 |
| 9 | FC9-9137-000 запросить цену → | LATCH |
| 10 | FB5-3625-000 под заказ | CLAW, SEPARATING [DP] |
| 11 | FM3-7351-000 запросить цену → | CABLE, FIXING DRAWER |
| 12 | FM4-0885-000 запросить цену → | CABLE, FIXING/FEEDER DRAWER |
| 13 | FM4-0908-000 запросить цену → | HANDLE SENSOR MOUNT ASS'Y |
| 14 | FC8-9569-000 запросить цену → | FLAG, HANDLE SENSOR |
| 15 | FS6-2619-000 запросить цену → | SPRING, TORSION |
| 16 | FU5-9035-000 запросить цену → | SCREW, STEPPED, M3X3 |
| 17 | WG8-5848-000 запросить цену → | PHOTO-INTERRUPTER,GP1A173LCS0F PS96 |
| 18 | XA9-0732-000 запросить цену → | AR SCREW,RS,M4 |
| 19 | XD9-0136-000 запросить цену → | RING, E |
| 20 | FU5-9305-000 запросить цену → | SCREW, STEPPED |
| 21 | FU5-9370-000 запросить цену → | SCREW,STEPPED,M4 |

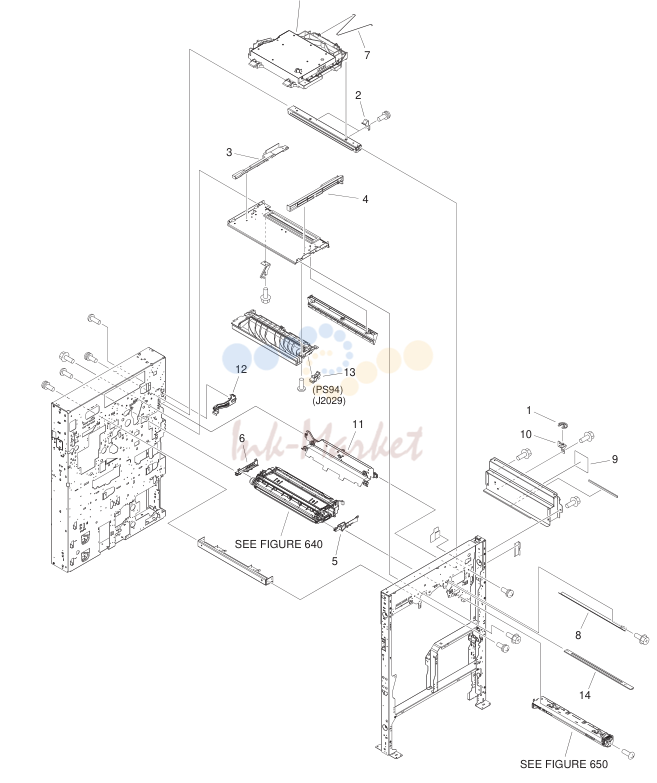

INTERNAL COMPONENTS 5
| № | Артикул | Наименование |
|---|---|---|
| 1 | FC5-2715-000 запросить цену → | RING, RETAINING |
| 2 | FC8-7034-000 запросить цену → | SPRING, LEAF |
| 3 | FC8-7038-000 запросить цену → | RAIL, SCANNER, REAR |
| 4 | FC8-7039-000 запросить цену → | RAIL, SCANNER, FRONT |
| 5 | FC8-9453-000 запросить цену → | RAIL, DEVELOPING, FRONT |
| 6 | FC8-9454-000 запросить цену → | RAIL, DEVELOPING, REAR |
| 7 | FC9-5579-000 запросить цену → | WIRE, SUPPORT |
| 8 | FC9-7439-000 запросить цену → | RAIL, POTENTIAL SENSOR |
| 9 | FC9-8684-000 запросить цену → | LABEL, LASER CAUTION, LOWER |
| 10 | FL3-3871-000 запросить цену → | MOUNT, HINGE |
| 11 | FM3-7383-000 запросить цену → | DEVELOPING PRESSURE ASS'Y |
| 12 | FM4-0951-000 запросить цену → | DEV. HIGH VOLTAGE CONTACT узел |
| 13 | WG8-5848-000 запросить цену → | PHOTO-INTERRUPTER,GP1A173LCS0F PS94 |
| 14 | FL3-2141-000 запросить цену → | GLASS, DUST-PROOF |
INTERNAL COMPONENTS 6
| № | Артикул | Наименование |
|---|---|---|
| 1 | FB1-8776-000 запросить цену → | ROWEL |
| 2 | FC2-2121-000 запросить цену → | WASHER |
| 3 | FC8-9564-000 ✓ в наличии | FILTER, DUST [DP] |
| 4 | FC9-6163-000 запросить цену → | FLAG, SENSOR |
| 5 | FC9-6164-000 запросить цену → | SPRING, TORSION |
| 6 | FC9-8981-000 запросить цену → | MOUNT, ROWEL |
| 7 | FK2-3149-000 запросить цену → | FAN FM30,FM31,FM32 |
| 8 | FK2-7678-000 запросить цену → | FAN FM2 |
| 9 | FL2-0469-000 запросить цену → | HOLDER, DRUM FIXED |
| 10 | VS1-7177-012 запросить цену → | CONNECTOR, SNAP TIGHT, BK |
| 11 | FM3-7302-000 запросить цену → | CABLE, AP. KIT DRAWER MOUNT,PRE-TRANS.CORONA CONTACT |
| 13 | WG8-5848-000 запросить цену → | PHOTO-INTERRUPTER,GP1A173LCS0F PS95 |
| 14 | VS1-7177-003 запросить цену → | CONNECTOR, SNAP TIGHT, BK |
| 15 | VS1-7177-004 запросить цену → | CONNECTOR, SNAP TIGHT, BK |
| 16 | FU9-0040-000 запросить цену → | GEAR, 33T |
| 17 | XD9-0136-000 запросить цену → | RING, E |
| 18 | XA9-1090-000 запросить цену → | SCREW,W/WASHER,M5X25 |
| 19 | FC9-4868-000 запросить цену → | HANDLE, FRONT |
| 20 | XA9-0903-000 запросить цену → | AR SCREW, M3X5 |
INTERNAL COMPONENTS 7
| № | Артикул | Наименование |
|---|---|---|
| 1 | FC6-3462-000 запросить цену → | PLATE, GROUNDING |
| 2 | FC8-7026-000 запросить цену → | PLATE, READER FIXED, LEFT |
| 3 | FC8-7027-000 запросить цену → | PLATE, READER FIXED, RIGHT |
| 4 | FC9-4888-000 запросить цену → | PLATE, GROUNDING |
| 5 | FC9-9161-000 запросить цену → | PLATE, GROUNDING |
| 6 | FK2-7678-000 запросить цену → | FAN FM7 |
| 7 | FL2-8926-000 запросить цену → | PIN, READER POSITIONING |
| 8 | FM4-1004-000 запросить цену → | CABLE, DEVELOPING HIGH VOLTAGE |
| 9 | FM4-1005-000 запросить цену → | CABLE, SEPARATION HIGH VOLTAGE |
| 10 | VS1-8412-019 запросить цену → | CONNECTOR, SNAP TIGHT, BL |
| 11 | FM4-1032-000 запросить цену → | CABLE, IH DRAWER |
| 12 | FM4-1096-000 запросить цену → | POTENTIAL MEASURING плата ASS'Y |
| 13 | VS1-7177-004 запросить цену → | CONNECTOR, SNAP TIGHT, BK |
| 14 | VS1-8412-013 запросить цену → | CONNECTOR, SNAP TIGHT, BL |
| 15 | FL3-2160-000 запросить цену → | HINGE, CONTROLLER BOX, UPPER |
| 16 | FM4-1031-000 запросить цену → | CABLE, AC DRUM HEATER |
| 17 | FS5-9758-020 запросить цену → | SCREW,STEPPED,M3 |
| 18 | FS5-2964-000 запросить цену → | SPRING, COMPRESSION |
| 501 | XD1-1104-133 запросить цену → | WASHER,COP |
| 1 | FB4-1340-000 запросить цену → | SCREW,ALLEN HEAD,M8X10 |
| 2 | FC8-6639-000 запросить цену → | ADJUSTER |
| 3 | FC9-5467-000 запросить цену → | PLATE,ADJUSTING |
| 4 | FC9-9069-000 запросить цену → | HOLDER, SERVICE BOOK |
| 5 | XZ9-0409-020 запросить цену → | CASTER |
| 501 | XD1-3100-805 запросить цену → | AR WASHER,SPRING |
MACHINE REAR PANEL 1
| № | Артикул | Наименование |
|---|---|---|
| 1 | FK2-7241-000 запросить цену → | FAN FM33 |
| 2 | FM2-4663-000 запросить цену → | MOTOR, DC M4,M5 |
| 3 | XF2-4128-940 запросить цену → | BELT, TIMING, COGGED |
| 4 | FM4-0969-000 запросить цену → | CABLE, PRE-TRANS. CORONA H.V. |
| 5 | FC9-7855-000 запросить цену → | FLYWHEEL |
| 6 | VS1-7177-004 запросить цену → | CONNECTOR, SNAP TIGHT, BK |
| 7 | VS1-7177-005 запросить цену → | CONNECTOR, SNAP TIGHT, BK |
| 8 | VS1-7177-006 запросить цену → | CONNECTOR, SNAP TIGHT, BK |
| 9 | VS1-7177-007 запросить цену → | CONNECTOR, 7P, FEMALE, BK |
| 10 | VS1-8412-017 запросить цену → | CONNECTOR, SNAP TIGHT, BL |
| 11 | VS1-8412-021 запросить цену → | CONNECTOR, SNAP TIGHT, BL |
| 12 | VS1-8412-025 запросить цену → | CONNECTOR, SNAP TIGHT, BL |
| 13 | VS1-8412-031 запросить цену → | CONNECTOR, SNAP TIGHT, 31P, BL |
| 14 | FK2-7718-000 запросить цену → | TRANSFORMER, H.V. |
| 15 | FM4-1003-000 запросить цену → | CABLE, BIAS HIGH VOLTAGE |
MACHINE REAR PANEL 2
| № | Артикул | Наименование |
|---|---|---|
| 1 | FK2-7241-000 запросить цену → | FAN FM40 |
| 2 | FK2-7834-000 запросить цену → | CABLE, USB |
| 3 | FL3-2161-000 запросить цену → | HINGE, CONTROLLER BOX, LOWER |
| 4 | FM4-1024-000 запросить цену → | CABLE, AC MAIN BODY |
| 5 | FM4-1089-000 запросить цену → | DC-DC CONVERT плата ASS'Y |
| 6 | VS1-8412-017 запросить цену → | CONNECTOR, SNAP TIGHT, BL |
MACHINE REAR PANEL 3
| № | Артикул | Наименование |
|---|---|---|
| 1 | FA9-3847-000 запросить цену → | SHEET, MESH |
| 2 | FC8-7409-000 запросить цену → | CAP, PIPE |
| 3 | FK2-3100-000 запросить цену → | FAN FM16,FM17 |
| 4 | FL3-2134-000 запросить цену → | FILTER, OZONE [DP] |
| 5 | FL3-3866-000 запросить цену → | FAN узел FM3 |
| 6 | FM4-0905-000 запросить цену → | CASE, WASTE TONER |
| 7 | VS1-7173-014 запросить цену → | CONNECTOR, SNAP TIGHT, 14P, W |
| 8 | VS1-7177-002 запросить цену → | CONNECTOR, SNAP TIGHT, BK |
| 9 | VS1-7177-003 запросить цену → | CONNECTOR, SNAP TIGHT, BK |
| 10 | VS1-7177-004 запросить цену → | CONNECTOR, SNAP TIGHT, BK |
| 11 | VS1-8412-015 запросить цену → | CONNECTOR, SNAP TIGHT, BL |
| 12 | FC9-8072-000 запросить цену → | PLATE, GROUNDING |
| 13 | FC8-7404-000 запросить цену → | CAP, WASTE TONER CASE |
| FM4-0924-000 запросить цену → | FRONT COVER ASS'Y, LOWER | |
| 1 | FB2-7867-030 запросить цену → | SHAFT, HINGE |
| 2 | FC8-9561-000 запросить цену → | COVER, KNOB |
| 3 | FC8-9562-000 запросить цену → | PANEL, FRONT, LOWER |
| 4 | FC8-9646-000 запросить цену → | PLATE, COVER SWITCH, FRONT |
| 5 | FU7-2709-000 запросить цену → | SPRING, TORSION |
| 6 | FU7-2710-000 запросить цену → | SPRING, TORSION |
| 7 | FC8-9639-000 запросить цену → | SEAL, FRONT COVER, 1 |
| 8 | FC8-9641-000 запросить цену → | SEAL, FRONT COVER, 3 |
| 9 | FC8-9642-000 запросить цену → | SEAL, FRONT COVER, 4 |
| 10 | FC8-9647-000 запросить цену → | SUPPORT, HINGE |
| 11 | FC9-8850-000 запросить цену → | SEAL, FRONT COVER, E |
| 12 | FC9-6171-000 запросить цену → | SEAL, FRONT COVER, 5 |
RIGHT DOOR в сборе
| № | Артикул | Наименование |
|---|---|---|
| 1 | FC7-7207-000 запросить цену → | ROLLER, DRIVEN |
| 2 | FC7-7209-000 запросить цену → | BUSHING, VERTICAL ROLLER |
| 3 | FC8-7290-000 запросить цену → | COVER, RIGHT |
| 4 | FC8-7291-000 запросить цену → | LEVER, DOOR, RIGHT |
| 5 | FC8-9349-000 запросить цену → | GUIDE, RIGHT DOOR, LOWER |
| 6 | FC8-9350-000 запросить цену → | HINGE, DOOR, RIGHT |
| 7 | FC8-9353-000 запросить цену → | COVER, BLANKING |
| 8 | FC8-9488-000 запросить цену → | SHAFT, HINGE |
| 9 | FC8-9679-000 запросить цену → | HINGE, RIGHT DOOR, LOWER |
| 10 | FC9-8806-000 запросить цену → | PIN, DOOR, RIGHT |
| 11 | FK2-6470-000 запросить цену → | PHOTO-SENSOR, KUA0055C PS24 |
| 12 | FM4-5320-000 запросить цену → | LINK узел |
| 13 | FU7-2696-000 запросить цену → | SPRING, COMPRESSION |
| 14 | FU8-2317-000 запросить цену → | SPRING, COMPRESSION |
| 15 | FC8-7293-000 запросить цену → | GUIDE, UPPER |
| 16 | FC8-9492-000 запросить цену → | HINGE, UPPER |
VERTICAL PATH в сборе
| № | Артикул | Наименование |
|---|---|---|
| FM4-0943-000 запросить цену → | VERTICAL PATH в сборе | |
| 1 | FC7-7209-000 запросить цену → | BUSHING, VERTICAL ROLLER |
| 2 | FC8-2697-000 запросить цену → | HOOK |
| 3 | FC8-3782-000 запросить цену → | ROLLER, PAPER FEED |
| 4 | FC8-7347-000 запросить цену → | COVER, VERTICAL PATH |
| 5 | FC8-7348-000 запросить цену → | HINGE |
| 6 | FS7-2788-000 запросить цену → | SPRING, COMPRESSION |
| 7 | FU7-2341-000 запросить цену → | SPRING, COMPRESSION |
| 8 | FC8-7349-000 запросить цену → | PLATE, DOOR SWITCH, RIGHT |
| 9 | FC0-3228-000 запросить цену → | SHEET, SPACER |
FLAT CONTROL PANEL в сборе
| № | Артикул | Наименование |
|---|---|---|
| FM3-8262-000 запросить цену → | FLAT CONTROL PANEL в сборе SEE NOTE | |
| 1 | FC8-8649-000 запросить цену → | KEY TOP, INITIAL SETTINGS |
| 2 | FC8-8650-000 запросить цену → | KEY TOP, POWER |
| 3 | FC8-8651-000 запросить цену → | KEY TOP, RESET |
| 4 | FC8-8653-000 запросить цену → | KEY TOP, STOP |
| 5 | FC8-8654-000 запросить цену → | KEY TOP, CANCEL |
| 6 | FC8-8655-000 запросить цену → | KEY TOP, COUNTER CHECK |
| 7 | FC8-8656-000 запросить цену → | KEY TOP, ENERGY SAVE |
| 8 | FC8-8658-000 запросить цену → | KEY TOP, MAIN MENU |
| 9 | FC8-8659-000 запросить цену → | KEY TOP, PORTAL |
| 10 | FC8-8660-000 запросить цену → | KEY TOP, NUMBERS |
| 11 | FC8-8661-000 запросить цену → | KEY TOP, VOLUME |
| 12 | FC8-8662-000 запросить цену → | KEY TOP, ADJUSTMENT BRIGHTNESS |
| 13 | FC8-8666-000 запросить цену → | COVER, UPPER |
| 14 | FC8-8668-000 запросить цену → | COVER, REAR |
| 15 | FC8-8669-000 запросить цену → | COVER, BELT |
| 16 | FC8-8670-000 запросить цену → | COVER, LED |
| 17 | FC8-8679-000 запросить цену → | PLATE, GROUNDING |
| 18 | FK2-8477-000 запросить цену → | TOUCH PANEL в сборе |
| 19 | FL3-0630-000 запросить цену → | LCD, 8 . 4, INCH |
| 20 | FL3-0833-000 запросить цену → | KEY TOP, START |
| 21 | FM4-1183-000 запросить цену → | VOLUME плата в сборе |
| 22 | FM4-1194-000 запросить цену → | KEY TOP плата в сборе |
| 23 | FM4-1195-000 запросить цену → | KEY TOP плата в сборе, SUB |
| 24 | FM4-1199-000 запросить цену → | CONTROL PANEL HUB в сборе SEE NOTE iR-ADV 6075 |
| 25 | FC9-8230-000 запросить цену → | SHEET, CONTROL PANEL ASS'Y JP SEE NOTE iR-ADV 6065 |
| 25 | FC9-8231-000 запросить цену → | SHEET, CONTROL PANEL ASS'Y JP SEE NOTE iR-ADV 6055 |
| 25 | FC9-8232-000 запросить цену → | SHEET, CONTROL PANEL ASS'Y JP SEE NOTE iR-ADV 6075 |
| 25 | FC9-8233-000 запросить цену → | SHEET, CONTROL PANEL ASS'Y US,CA,LTN SG,HK,AU |
| 25 | FC9-8234-000 запросить цену → | SHEET, CONTROL PANEL ASS'Y US,CA,LTN SG,HK,AU SEE NOTE iR-ADV 6055 |
| 25 | FC9-8235-000 запросить цену → | SHEET, CONTROL PANEL ASS'Y US,CA,LTN SG,HK,AU SEE NOTE iR-ADV 6075 |
| 25 | FC9-8236-000 запросить цену → | SHEET, CONTROL PANEL ASS'Y EUR SEE NOTE iR-ADV 6065 |
| 25 | FC9-8237-000 запросить цену → | SHEET, CONTROL PANEL ASS'Y EUR SEE NOTE iR-ADV 6055 |
| 25 | FC9-8238-000 запросить цену → | SHEET, CONTROL PANEL ASS'Y EUR |
| 25 | FC9-8248-000 запросить цену → | SHEET, CONTROL PANEL ASS'Y SEE NOTE iR-ADV 6075i |
| 25 | FC9-8249-000 запросить цену → | SHEET, CONTROL PANEL ASS'Y SEE NOTE iR-ADV 6065i |
| 25 | FC9-8250-000 запросить цену → | SHEET, CONTROL PANEL ASS'Y SEE NOTE iR-ADV 6055i |
| 26 | FC8-8672-000 запросить цену → | SHEET, ELECTROSTATIC, 2 |
| 27 | FK3-0770-000 запросить цену → | CABLE, USB |
| 28 | FM3-7994-000 запросить цену → | CPU плата в сборе |
Полный список запчастей доступен по запросу.
комментарии
