Canon imageRUNNER IR5570 IR6570 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- EXTERNAL COVERS, PANELS, ETC.
- MACHINE FRONT PLATE
- INTERNAL COMPONENTS 1
- INTERNAL COMPONENTS 2

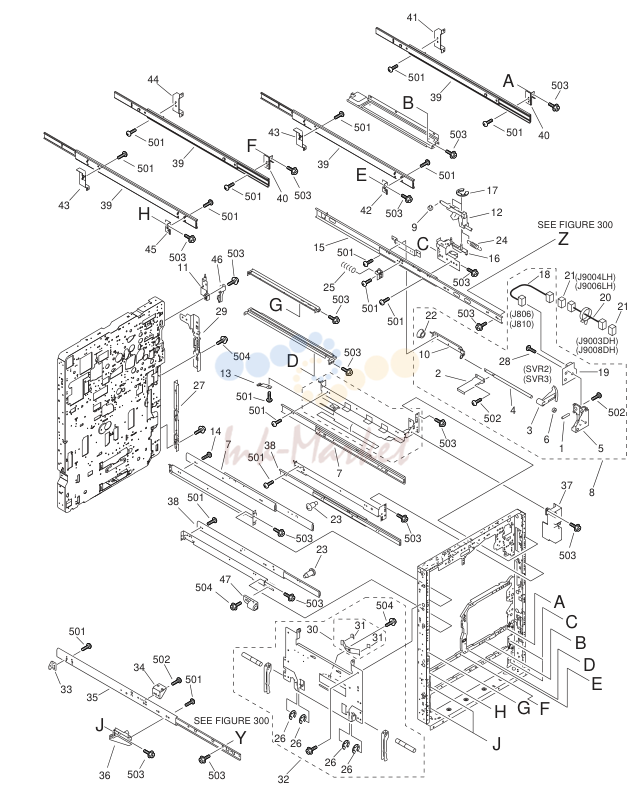

- INTERNAL COMPONENTS 3

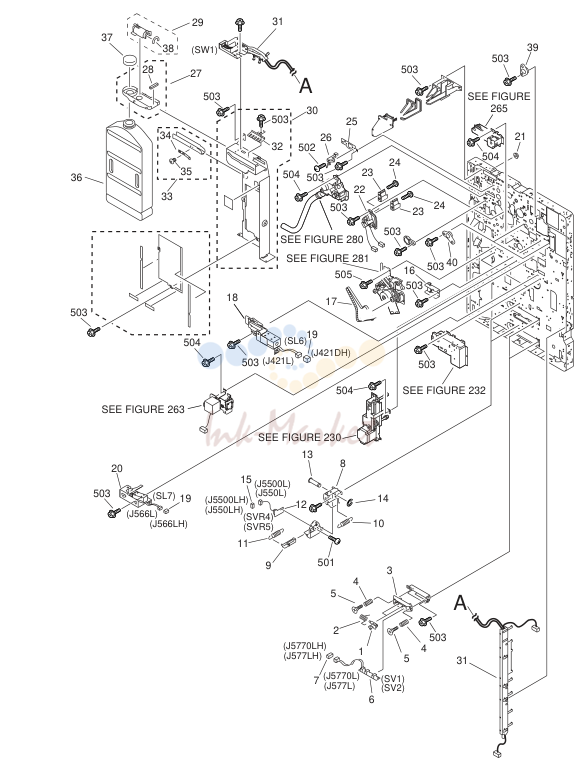

- MACHINE REAR PLATE 1

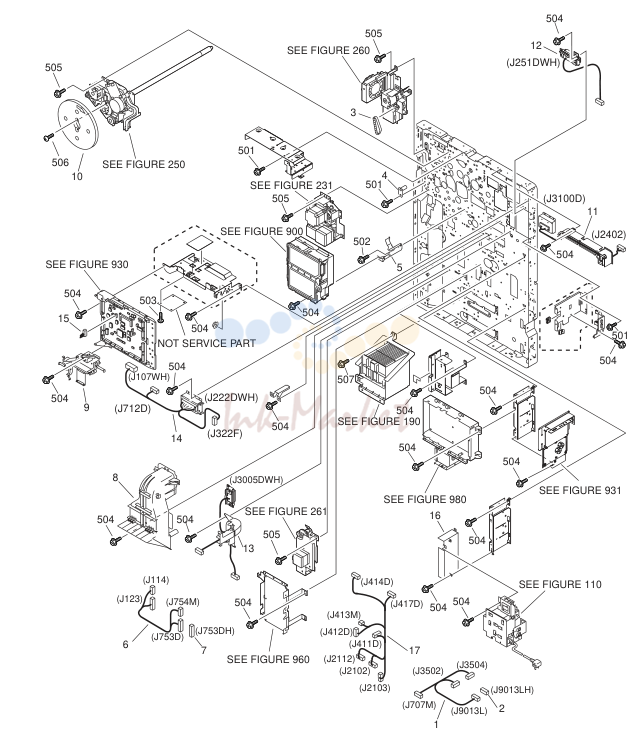

- MACHINE REAR PLATE 2

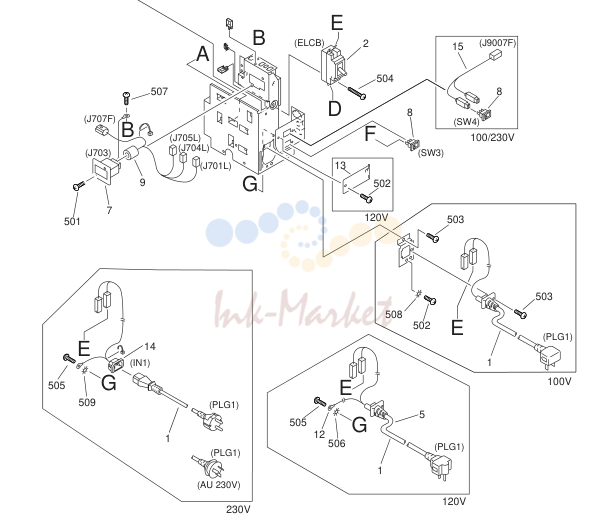

- POWER CORD TERMINAL в сборе

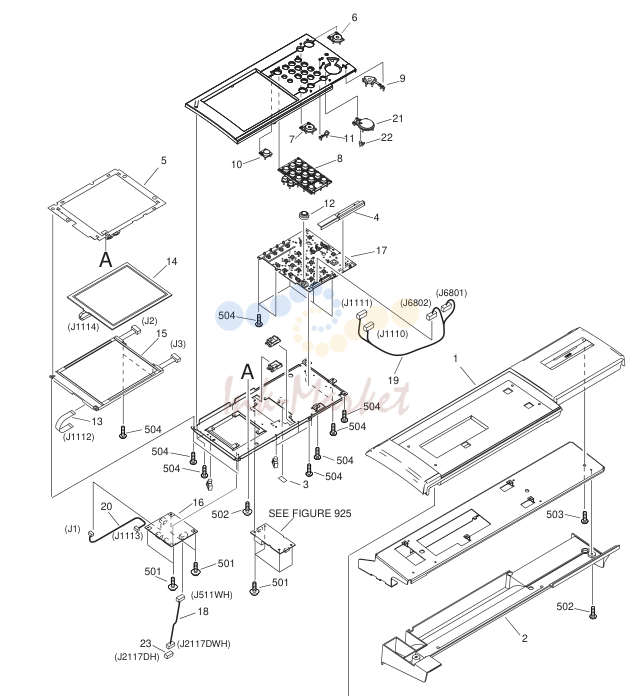

- CONTROL PANEL в сборе
- SEE FIGURE 934
- DOCUMENT TRAY в сборе
- OPEN/CLOSE PANEL в сборе
- ADF PAPER FEEDER в сборе
- READER/ADF в сборе
- (M501)
- VERTICAL PATH DUPLEXING FEED DRIVE
- MAIN DRIVE в сборе
- HOPPER DRIVE в сборе
- BOTTLE DRIVE в сборе
- CASSETTE
- RIGHT PAPER STOCK в сборе
- LEFT PAPER STOCK в сборе
- CASSETTE HEATER в сборе (230V)
- CASSETTE PICK-UP в сборе
- DECK RIGHT PICK-UP в сборе
- DECK LEFT PICK-UP в сборе
- Рисунок 316
- Рисунок 810
- REGISTRATION TRANSFER в сборе
- DUPLEXING FEEDER в сборе
- PRIMARY CORONA в сборе
- TRANSFER/SEPARATE CORONA в сборе
- (J151L)
- HOPPER в сборе
- DEVELOPING в сборе
- FIXING в сборе
- CONTROLLER BOX в сборе
- IH POWER/POTENTIAL SENSOR плата в сборе

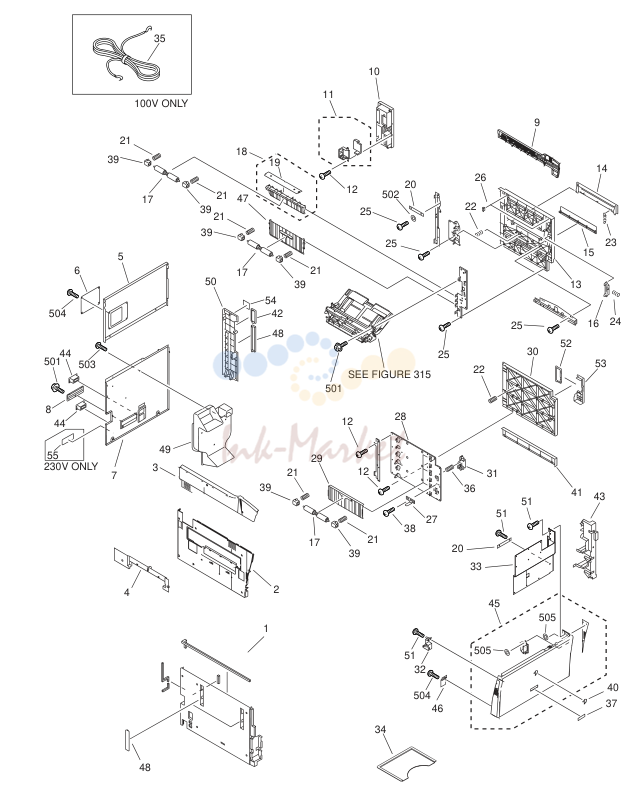

EXTERNAL COVERS, PANELS, ETC.
| № | Артикул | Наименование |
|---|---|---|
| 1 | FL2-3069-000 запросить цену → | COVER, LEFT |
| 2 | FL2-3087-000 запросить цену → | COVER, LEFT, UPPER |
| 3 | FC6-3613-000 запросить цену → | COVER, UPPER, LEFT |
| 4 | FC6-3690-000 запросить цену → | COVER, DELIVERY GUIDE |
| 5 | FC6-3615-000 запросить цену → | COVER, REAR, UPPER |
| 6 | FC5-2452-000 запросить цену → | COVER, BLANKING, REAR |
| 7 | FL2-3020-000 запросить цену → | COVER, REAR, LOWER |
| 8 | FL2-3023-000 запросить цену → | COVER, CASE |
| 9 | FL2-3088-000 запросить цену → | COVER,UPPER,RIGHT |
| 10 | FL2-3035-000 запросить цену → | COVER, CONNECTOR |
| 11 | FL2-3034-000 запросить цену → | FILTER, CONTROLLER |
| 12 | XA9-0605-000 запросить цену → | SCREW, M4X8 |
| 13 | FB6-7017-000 запросить цену → | COVER, MULTI |
| 14 | FB6-7018-000 запросить цену → | DOOR, OPEN/CLOSE |
| 15 | FB6-7010-000 запросить цену → | PLATE, BLANKING |
| 16 | FC5-5158-000 запросить цену → | HANDLE, RIGHT DOOR |
| 17 | FB2-7754-030 запросить цену → | ROLLER |
| 18 | FF5-9841-000 запросить цену → | GUIDE, REGISTRATION, SWING |
| 19 | FB5-2913-000 запросить цену → | SHEET, REGISTRATION |
| 20 | FA9-3858-000 запросить цену → | TAPE, SUPPORT |
| 21 | FS5-2921-000 запросить цену → | SPRING, COMPRESSION |
| 22 | FS5-2922-000 запросить цену → | SPRING, COMPRESSION |
| 23 | FS7-2325-000 запросить цену → | SPRING, TENSION |
| 24 | FS7-2326-000 запросить цену → | SPRING, COMPRESSION |
| 25 | XA9-0870-000 запросить цену → | SCREW, M4X10 |
| 26 | XZ9-0551-000 запросить цену → | CATCH, MAGNET |
| 27 | FB4-1969-020 запросить цену → | FLAG, RIGHT DOOR SENSOR |
| 28 | FB4-1971-000 запросить цену → | FRAME,RIGHT,LOWER |
| 29 | FB6-6579-000 запросить цену → | GUIDE, VERT. PATH SWING |
| 30 | FB6-7011-000 запросить цену → | RIGHT DOOR, LOWER |
| 31 | FC5-2719-000 запросить цену → | HANDLE, RIGHT DOOR |
| 32 | FC6-3549-000 запросить цену → | ACTUATOR |
| 33 | FC6-3625-000 запросить цену → | PLATE, COVER REINFOR., FRONT |
| 34 | FC5-1146-000 запросить цену → | HOLDER, SERVICE BOOK |
| 35 | FH2-5006-000 запросить цену → | WIRE, GROUNDING 100V ONLY |
| 36 | FS6-2826-000 запросить цену → | SPRING, COMPRESSION |
| 37 | FC6-3795-000 запросить цену → | PLATE, NAME iR5570 100V/230V |
| 37 | FC6-3793-000 запросить цену → | PLATE, NAME iR5570 120V |
| 37 | FC6-3797-000 запросить цену → | PLATE, NAME iR5570N |
| 37 | FC6-3794-000 запросить цену → | PLATE, NAME iR6570 100V/230V |
| 37 | FC6-3792-000 запросить цену → | PLATE, NAME iR6570 120V |
| 37 | FC6-3796-000 запросить цену → | PLATE, NAME iR6570N |
| 38 | XA9-0629-000 запросить цену → | SCREW, RS, M4X8 |
| 39 | FB2-7755-000 запросить цену → | BUSHING |
| 40 | FC5-1280-000 запросить цену → | EMBLEM |
| 41 | FB6-6975-000 запросить цену → | COVER, RIGHT LOWER |
| 42 | FB6-7012-000 запросить цену → | COVER, LATCH PLATE, RIGHT |
| 43 | FB6-7042-000 запросить цену → | COVER,INTERNAL,RIGHT LOWER |
| 44 | FH2-6552-000 запросить цену → | COVER, CONNECTOR |
| 45 | FL2-3030-000 запросить цену → | COVER, FRONT, LOWER |
| 46 | FA9-3784-020 запросить цену → | CATCH, MAGNET |
| 47 | FB6-6580-000 запросить цену → | GUIDE, VERTICAL PATH SWING |
| 48 | FC5-2720-000 запросить цену → | COVER, HANDLE, B |
| 49 | FL2-3025-000 запросить цену → | DUCT, CONNECTING |
| 50 | FL2-3070-000 запросить цену → | COVER, WASTE TONER |
| 51 | XA9-0615-000 запросить цену → | SCREW, M4X8 |
| 52 | FB6-7013-000 запросить цену → | COVER, BLANKING |
| 53 | FB6-7014-000 запросить цену → | COVER, HANDLE |
| 54 | FC6-5076-000 запросить цену → | LABEL,SHUT,DOWN B 100V |
| 54 | FC6-5075-000 запросить цену → | LABEL,SHUT,DOWN A 120V/230V |
| 55 | FU5-8560-000 запросить цену → | LABEL, GROUNDING 230V ONLY |
| 501 | XB3-6400-805 запросить цену → | AR SCREW,RS,M4X8 |
| 502 | XD1-1109-225 запросить цену → | AR WASHER,COP |
| 503 | XB4-7400-807 запросить цену → | AR SCREW,TAPPING,TRUSS HEAD,M4X8 |
| 504 | XB1-2400-607 запросить цену → | AR SCREW, CROSS-RECESS, FCH |
| 505 | XD2-2300-402 запросить цену → | SE RING SUS |

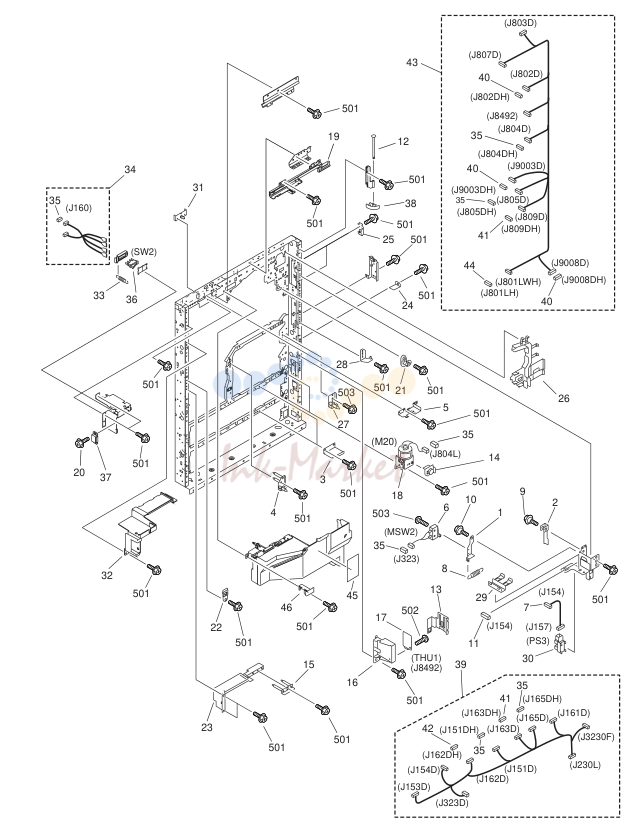

MACHINE FRONT PLATE
| № | Артикул | Наименование |
|---|---|---|
| 1 | FB2-7559-030 запросить цену → | MOUNT, SWITCH |
| 2 | FB2-7560-030 запросить цену → | COVER, SWITCH |
| 3 | FB5-5627-020 запросить цену → | PLATE, RELEASE |
| 4 | FF5-3004-020 запросить цену → | SUPPORT, PAPER PICK-UP, LOWER |
| 5 | FF5-8152-000 запросить цену → | PLATE, LOCK, RIGHT |
| 6 | FG2-6932-000 запросить цену → | H.V. DOOR SWITCH узел MSW2 J323 |
| 7 | FG2-7383-000 запросить цену → | CABLE, DOOR CONNECTING J154L,157 |
| 8 | FS5-2958-000 запросить цену → | SPRING, TENSION |
| 9 | FS5-9166-020 запросить цену → | SCREW, STEPPED, M4 |
| 10 | FS5-9216-020 запросить цену → | SCREW, STEPPED, M4X6 |
| 11 | VS1-5057-004 запросить цену → | CONNECTOR, SNAP TIGHT, BK J154DH |
| 12 | FB2-7867-030 запросить цену → | SHAFT, HINGE |
| 13 | FB2-8345-000 запросить цену → | PLATE, GROUNDING |
| 14 | FB4-2623-000 запросить цену → | COVER, LIFT MOTOR |
| 15 | FF5-3003-000 запросить цену → | SUPPORT, PAPER PICK-UP |
| 16 | FB6-6939-000 запросить цену → | MOUNT, SENSOR |
| 17 | WP2-5200-000 запросить цену → | IC, HSU-04A1, CCD, HDK <5> THU1 J8492 |
| 18 | FK2-0814-000 запросить цену → | MOTOR, DC M20 J804L |
| 19 | FC6-3548-000 запросить цену → | GUIDE, MAIN BODY CABLE, 1 |
| 20 | XA9-1565-000 запросить цену → | SCREW, W/WASHER, M3X10 |
| 21 | FA9-3830-000 запросить цену → | BUSHING |
| 22 | FA9-3831-000 запросить цену → | BUSHING |
| 23 | FA9-4009-000 запросить цену → | FRAME, LEFT |
| 24 | FB2-8098-000 запросить цену → | SUPPORT, KNOB |
| 25 | FB5-2953-000 запросить цену → | HOOK, DOOR |
| 26 | FB6-6940-000 запросить цену → | GUIDE, CORD, FRONT RIGHT |
| 27 | FF5-3084-030 запросить цену → | SUPPORT, SHAFT |
| 28 | FF5-9901-000 запросить цену → | HINGE, FRONT COVER, LOWER |
| 29 | FB4-2506-000 запросить цену → | GUIDE,CABLE |
| 30 | FK2-0149-000 запросить цену → | PHOTO-INTERRUPTER, TLP1253(C6) PS3 J157 |
| 31 | FL2-3104-000 запросить цену → | PLATE, FIXING POSITIONING |
| 32 | FC6-3639-000 запросить цену → | COVER, INNER, LEFT |
| 33 | FS7-2341-000 запросить цену → | SPRING, TENSION |
| 34 | FM2-3763-000 запросить цену → | CABLE, DOOR SWITCH J160L,1405F J160,323,804,151DH,165 |
| 35 | VS1-7177-002 запросить цену → | CONNECTOR, SNAP TIGHT, BK DH,804DH,805DH |
| 36 | WC4-5125-000 запросить цену → | SWITCH,SENSITIVE |
| 37 | FA3-4725-000 запросить цену → | LATCH, MAGNET |
| 38 | FB2-7866-000 запросить цену → | PLATE, HINGE STOP J151D,153D,154D,161D,1 |
| 39 | FM2-3757-000 запросить цену → | CABLE, FRONT 62D,163D,165D,203L,323 D,3230F |
| 40 | VS1-7177-003 запросить цену → | CONNECTOR, SNAP TIGHT J802DH,9003DH,9008DH |
| 41 | VS1-7177-004 запросить цену → | CONNECTOR, SNAP TIGHT J163DH,809DH |
| 42 | VS1-7177-005 запросить цену → | CONNECTOR, SNAP TIGHT J162DH J801LWH,802D- |
| 43 | FM2-3752-000 запросить цену → | CABLE, CONNECT, FRONT LOWER 805D,807D,809D,8492,90 |
| 44 | VS1-6319-026 запросить цену → | CONNECTOR, SNAP TIGHT J801LH |
| 45 | FS6-8822-000 запросить цену → | LABEL, WARNING LASER |
| 46 | FC6-3705-000 запросить цену → | COVER,INNER,MIDDLE |
| 501 | XB3-6400-805 запросить цену → | AR SCREW,RS,M4X8 |
| 502 | XB4-7300-609 запросить цену → | AR SCREW,TAPPING,TRUSS HEAD,M3X6 |
| 503 | XB1-2230-809 запросить цену → | AR SCREW,MACH,TRUSS HEAD,M2.3X8 |

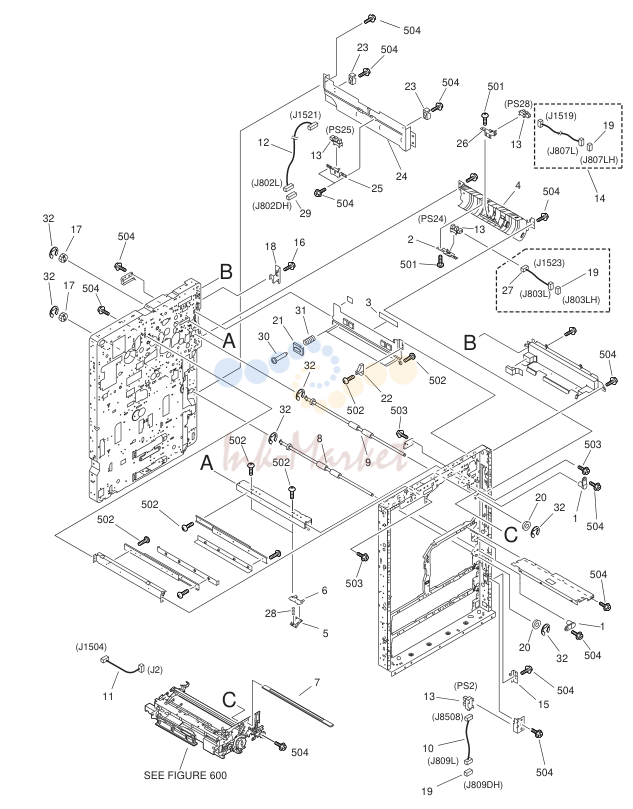

INTERNAL COMPONENTS 1
| № | Артикул | Наименование |
|---|---|---|
| 1 | FB2-8010-000 запросить цену → | PIN, GUIDE, POSITIONING |
| 2 | FF5-9842-000 запросить цену → | PLATE, SENSING |
| 3 | FS5-8623-000 запросить цену → | LABEL, WARNING LESER |
| 4 | FB5-2916-030 запросить цену → | GUIDE, VERTICAL PATH |
| 5 | FB5-2951-000 запросить цену → | BLOCK, GUIDE PRESSURE, 1 |
| 6 | FB5-2957-000 запросить цену → | BLOCK, GUIDE PRESSURE, 2 |
| 7 | FF5-9899-000 запросить цену → | GLASS, DUST-PROOF |
| 8 | FL2-3038-000 запросить цену → | ROLLER, VERTICAL PATH |
| 9 | FL2-3039-000 запросить цену → | ROLLER, VERTICAL, PATH |
| 10 | FM2-3662-000 запросить цену → | CABLE, DOOR CONNECTING, RIGHT J809L,8508 |
| 11 | FM2-3754-000 запросить цену → | CABLE, DRUM HEATER J2M,1502F |
| 12 | FG6-5460-000 запросить цену → | CABLE, VERTICAL PATH, 2 J802L,1521 PS2,24,25,28 |
| 13 | FK2-0149-000 запросить цену → | PHOTO-INTERRUPTER, TLP1253(C6) J8508,1523,1521,1519 |
| 14 | FG6-5462-000 запросить цену → | CABLE, SENSOR J807L,1519 |
| 15 | FB4-1421-000 запросить цену → | MOUNT, LATCH |
| 16 | XA9-0629-000 запросить цену → | SCREW, RS, M4X8 |
| 17 | FS7-0641-000 запросить цену → | GEAR, 24T |
| 18 | FB2-8132-030 запросить цену → | SUPPORT,TAPE |
| 19 | VS1-7177-003 запросить цену → | CONNECTOR, SNAP TIGHT J803LH,807LH,809LH |
| 20 | FA9-2112-000 запросить цену → | BUSHING, PL |
| 21 | FB2-6956-020 запросить цену → | PLATE, PRESSURE, BLACK |
| 22 | FB2-6957-000 запросить цену → | STOP, HOPPER |
| 23 | FB2-7030-000 запросить цену → | GUIDE, SWING |
| 24 | FB6-6958-000 запросить цену → | GUIDE, VERTICAL PATH, MIDDLE |
| 25 | FF5-2990-020 запросить цену → | MOUNT, FEEDER SENSOR |
| 26 | FF5-3002-030 запросить цену → | PLATE, VERTICAL PATH SENSINGY |
| 27 | FG6-5454-000 запросить цену → | CABLE, VERTICAL PATH, 1 J803,1523 |
| 28 | FS7-2330-000 запросить цену → | SPRING, COMPRESSION |
| 29 | VS1-5057-003 запросить цену → | CONNECTOR, SNAP TIGHT J802LH |
| 30 | FS5-9274-020 запросить цену → | SCREW,STEPPED,M3 |
| 31 | FS6-2001-000 запросить цену → | SPRING, COMPRESSION |
| 32 | XD9-0137-000 запросить цену → | RING, E |
| 501 | XB1-2400-609 запросить цену → | AR SCREW,NACH.,TRUSS HEAD,M4X6 |
| 502 | XB1-2300-409 запросить цену → | AR SCREW, MACHINE M3X4 |
| 503 | XB3-6401-009 запросить цену → | AR SCREW, RS,M4X10 |
| 504 | XB3-6400-805 запросить цену → | AR SCREW,RS,M4X8 |

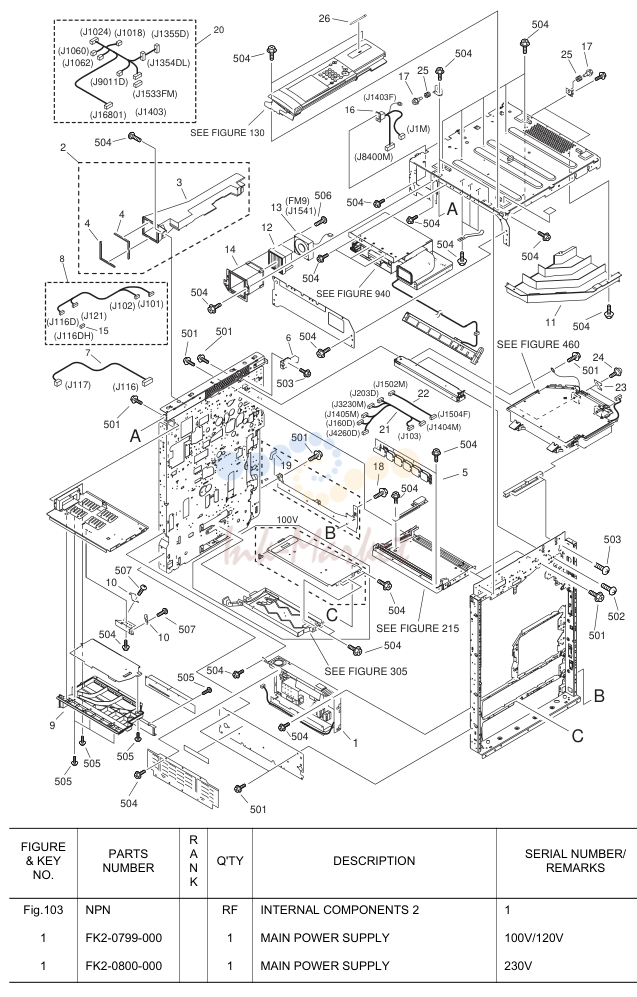

INTERNAL COMPONENTS 2
| № | Артикул | Наименование |
|---|---|---|
| 1 | FK2-0799-000 запросить цену → | MAIN POWER SUPPLY 100V/120V |
| 1 | FK2-0800-000 запросить цену → | MAIN POWER SUPPLY 230V |
| 2 | FL2-3103-000 запросить цену → | DUCT, CYCLE |
| 3 | FC6-3476-000 запросить цену → | DUCT, CYCLE, 2 |
| 4 | FC6-3479-000 запросить цену → | SPONGE, DUCT |
| 5 | FC6-3451-000 запросить цену → | GUIDE, CENTER CABLE |
| 6 | FC6-3556-000 запросить цену → | GUIDE, SCANNER CABLE, 2 |
| 7 | FM2-3758-000 запросить цену → | CABLE, LASER SHIELD J116,117 |
| 8 | FM2-3774-000 запросить цену → | CABLE, SCANNER J101,102,116D,121 |
| 9 | FF5-9809-000 запросить цену → | DUCT, FIXING CLEANER |
| 10 | FF5-9958-000 запросить цену → | SPRING, LEAF |
| 11 | FC6-3477-000 запросить цену → | DUCT, CYCLE |
| 12 | FC6-3482-000 запросить цену → | FILTER, AIR |
| 13 | FK2-0103-000 запросить цену → | FAN FM9 J1541 |
| 14 | FL2-3009-000 запросить цену → | DUCT, CYCLE |
| 15 | VS1-7177-003 запросить цену → | CONNECTOR, SNAP TIGHT, BK J116DH |
| 16 | FM2-3768-000 запросить цену → | CABLE, LATTICE J1M,1403F,8400M |
| 17 | FS5-9215-000 запросить цену → | SCREW,STEPPED |
| 18 | XA9-0721-000 запросить цену → | SCREW,RS,M4X10 |
| 19 | FB3-9784-000 запросить цену → | TAPE, PROTECT J1018,1024,1060,1062,13 |
| 20 | FM2-3750-000 запросить цену → | CABLE, CONTROL в сборе J103,160D,203D,1404M,1 |
| 21 | FM2-3766-000 запросить цену → | CABLE, MAIN BODY , CENTER |
| 22 | FM2-3764-000 запросить цену → | CABLE, DRUM HEATER CONNECT J1502M,1504F |
| 23 | FC6-3734-000 запросить цену → | SPRING |
| 24 | FU5-9351-000 запросить цену → | SCREW, STEPPED, M4 |
| 25 | FB2-6310-000 запросить цену → | BUSH, RUBBER |
| 26 | FA9-4026-000 запросить цену → | PEN, TOUCH PANEL |
| 501 | XB3-6401-009 запросить цену → | AR SCREW, RS,M4X10 |
| 502 | XB2-8400-809 запросить цену → | AR SCREW,W/WASHER,M4X8 |
| 503 | XB4-7400-809 запросить цену → | AR SCREW,TAPPING,TRUSS HEAD,M4X8 |
| 504 | XB3-6400-805 запросить цену → | AR SCREW,RS,M4X8 |
| 505 | XB6-7400-609 запросить цену → | AR SCREW,TP,M4X6 |
| 506 | XB4-5404-007 запросить цену → | AR SCREW,P,M4X40 |
| 507 | XB1-2400-406 запросить цену → | AR SCREW,MACH.,TRUSS HEAD,M4X4 |
INTERNAL COMPONENTS 3
| № | Артикул | Наименование |
|---|---|---|
| 1 | FA5-2924-020 запросить цену → | PIN, DOWEL |
| 2 | FB4-1355-020 запросить цену → | PLATE, LIFTING |
| 3 | FB5-8735-000 запросить цену → | GEAR, 16T |
| 4 | FB4-2020-020 запросить цену → | SHAFT,LIFT |
| 5 | FB4-2023-000 запросить цену → | HOLDER, PAPER SENSOR плата |
| 6 | FB4-2024-000 запросить цену → | COUPLING |
| 7 | FM1-0661-000 запросить цену → | RAIL, SLIDE, FIXING/FEEDER |
| 8 | FG6-2245-030 запросить цену → | CASSETTE LIFTING узел |
| 9 | FB4-5335-000 запросить цену → | ROLLER, CAM |
| 10 | FB4-2019-020 запросить цену → | PLATE,SUPPORT,GEAR |
| 11 | FB5-2955-020 запросить цену → | PLATE, HINGE, UPPER |
| 12 | FB5-3351-000 запросить цену → | BUTTON |
| 13 | FB5-3614-000 запросить цену → | SPRING, LEAF |
| 14 | XA9-1331-000 запросить цену → | SCREW,MACH.,TRUSS HEAD,M4X4 |
| 15 | FM1-0662-000 запросить цену → | RAIL, SLIDE |
| 16 | FF5-9892-000 запросить цену → | SUPPORT, RAIL, RIGHT FRONT |
| 17 | XD9-0135-000 запросить цену → | RING, E |
| 18 | FG6-1906-000 запросить цену → | CABLE, CASSETTE PAPER SENSOR J806,810,9004L,9006L |
| 19 | FG6-1941-000 запросить цену → | PAPER SENSOR плата в сборе J9003L,9004D,9006D,900 |
| 20 | FG6-5484-000 запросить цену → | CABLE, CASSETTE PAPER SENSOR J9003DH,9004LH,9006LH |
| 21 | VA1-7177-003 запросить цену → | CONNECTOR, SNAP TIGHT ,9008DH |
| 22 | FS5-1787-000 запросить цену → | BUSHING |
| 23 | FS5-9643-020 запросить цену → | SCREW,STEPPED,M4 |
| 24 | FS6-2740-000 запросить цену → | SPRING, TENSION |
| 25 | FS6-2746-000 запросить цену → | SPRING, COMPRESSION |
| 26 | XD9-0137-000 запросить цену → | RING, E |
| 27 | FF5-9900-000 запросить цену → | HINGE, DOOR(LOWER) |
| 28 | XA9-0596-000 запросить цену → | SCREW, TP, M3X6 |
| 29 | FF5-9840-000 запросить цену → | HINGE, MULTI, LOWER |
| 30 | FF5-9969-000 запросить цену → | SPRING,LEAF |
| 31 | FB5-3346-000 запросить цену → | SHEET |
| 32 | FG6-4891-000 запросить цену → | PLATE, LEFT REINFOR CEMENT |
| 33 | FB4-1201-020 запросить цену → | SUPPORT, RAIL, LEFT REAR |
| 34 | FB3-9359-020 запросить цену → | SUPPORT, CASSETTE, REAR |
| 35 | FB6-6900-000 запросить цену → | RAIL, SLIDE |
| 36 | FB3-9345-020 запросить цену → | SUPPORT, RAIL, LEFT FRONT |
| 37 | FC6-3640-000 запросить цену → | COVER, INTERNAL, RIGHT |
| 38 | FB6-6898-000 запросить цену → | RAIL, SLIDE, DUPLEX |
| 39 | FC6-3775-000 запросить цену → | RAIL, SLIDE |
| 40 | FC6-3776-000 запросить цену → | PLATE, RAIL MOUNTING, RIGHT F. |
| 41 | FC6-3777-000 запросить цену → | PLATE, RAIL MOUNTING, RIGHT R. |
| 42 | FC6-3778-000 запросить цену → | PLATE, RAIL MOUNTING, LEFT F. |
| 43 | FC6-3779-000 запросить цену → | PLATE, RAIL MOUNTING, LEFT R. |
| 44 | FC6-3780-000 запросить цену → | PLATE, RAIL MOUNTING, RIGHT R. |
| 45 | FC6-3781-000 запросить цену → | PLATE, RAIL MOUNTING, LEFT F. |
| 46 | FB6-7040-000 запросить цену → | COVER,CABLE |
| 47 | FF6-2861-000 запросить цену → | MOUNT,MAGNET |
| 501 | XB1-2400-409 запросить цену → | AR SCREW,MACH.,TRUSS HEAD,M4X4 |
| 502 | XB1-2400-609 запросить цену → | AR SCREW,NACH.,TRUSS HEAD,M4X6 |
| 503 | XB3-6400-805 запросить цену → | AR SCREW,RS,M4X8 |
| 504 | XB3-6400-809 запросить цену → | AR SCREW,RS,M4X8 |
MACHINE REAR PLATE 1
| № | Артикул | Наименование |
|---|---|---|
| 1 | FB1-8735-000 запросить цену → | ARM, SENSOR |
| 2 | FB1-8737-000 запросить цену → | SPRING, TORSION |
| 3 | FB3-9364-000 запросить цену → | HOLDER, SWITCH |
| 4 | FS3-2044-000 запросить цену → | SPRING, COMPRESSION (SUS) |
| 5 | FS2-9327-030 запросить цену → | SCREW, STEPPED, M4 |
| 6 | FM2-3786-000 запросить цену → | CASSETTE PAPER SENSOR в сборе SV1,2 J5770L,577L |
| 7 | VS1-7177-004 запросить цену → | CONNECTOR, SNAP TIGHT, BK J5770LH,577LH |
| 8 | FB3-9362-020 запросить цену → | MOUNT, VR HOLDER |
| 9 | FB3-9363-000 запросить цену → | SHAFT, SLIDE |
| 10 | FS5-2322-000 запросить цену → | SPRING, TENSION |
| 11 | FS5-2323-020 запросить цену → | SPRING, TENSION |
| 12 | FG5-1957-000 запросить цену → | CASSETTE VR плата в сборе SVR4,5 J5500L,550L |
| 13 | FS5-7128-020 запросить цену → | SHAFT |
| 14 | XD9-0136-000 запросить цену → | RING, E |
| 15 | VS1-7177-003 запросить цену → | CONNECTOR, SNAP TIGHT, BK J5500LH,550LH |
| 16 | FF5-3045-000 запросить цену → | PLATE, STOP |
| 17 | XF2-1823-360 запросить цену → | BELT, TIMING |
| 18 | FM2-4137-000 запросить цену → | SOLENOID SL6 J421L |
| 19 | VS1-7177-002 запросить цену → | CONNECTOR, SNAP TIGHT, BK J421DH,566LH |
| 20 | FM2-3015-000 запросить цену → | SOLENOID узел SL7 J566L |
| 21 | FA9-3833-000 запросить цену → | BUSHING |
| 22 | FG6-5057-000 запросить цену → | CABLE, HIGH VOLTAGE |
| 23 | FB5-3678-000 запросить цену → | SPRING, LEAF |
| 24 | XA9-1259-000 запросить цену → | SCREW, W/WASHER, M3X4 |
| 25 | FB2-6954-030 запросить цену → | PLATE, BIAS CONNECTOR |
| 26 | FB2-6958-000 запросить цену → | CONNECTOR |
| 27 | FF5-3172-000 запросить цену → | CAP, BOTTLE, 1 |
| 28 | FB2-8272-000 запросить цену → | SEAL |
| 29 | FF5-3173-000 запросить цену → | CAP, BOTTLE, 2 |
| 30 | FF5-9952-000 запросить цену → | CASE, WASTE TONER |
| 31 | FM2-3066-000 запросить цену → | AC CABLE узел 100V/120V SW1 |
| 31 | FM2-4194-000 запросить цену → | AC CABLE узел 230V SW1 |
| 32 | FC6-3697-000 запросить цену → | PLATE, GROUNDING |
| 33 | FG5-5794-000 запросить цену → | HANDLE |
| 34 | FB2-8344-000 запросить цену → | SPRING, LEAF |
| 35 | XA9-0624-000 запросить цену → | SCREW,M3X4 |
| 36 | FB2-6793-000 запросить цену → | BOTTLE, WASTE TONER |
| 37 | FB2-8408-000 запросить цену → | CAP, WASTE TONER |
| 39 | FA9-3832-000 запросить цену → | BUSHING |
| 501 | XB4-7400-809 запросить цену → | AR SCREW,TAPPING,TRUISS HEAD,M4X8 |
| 502 | XB1-2300-409 запросить цену → | AR SCREW, MACHINE M3X4 |
| 503 | XB3-6400-805 запросить цену → | AR SCREW,RS,M4X8 |
| 504 | XB3-7400-809 запросить цену → | AR SCREW,RS TOOTHED LOCK,M4X8 |
| 505 | XB3-6401-009 запросить цену → | AR SCREW, RS,M4X10 |
MACHINE REAR PLATE 2
| № | Артикул | Наименование |
|---|---|---|
| 1 | FG6-5445-020 запросить цену → | CABLE, ACC POWER J707M,3502,3504,9013L |
| 2 | VS1-7177-002 запросить цену → | CONNECTOR, SNAP TIGHT, BK J9013LH |
| 3 | XF2-1609-440 запросить цену → | BELT, TIMING |
| 4 | FF5-9905-000 запросить цену → | PIN, POSITIONING |
| 5 | FB5-3657-020 запросить цену → | PLATE, плата SUPPORT |
| 6 | FF3-4036-000 запросить цену → | CABLE, SHIFT TRAY J114,123,753D,754M |
| 7 | VS1-6318-010 запросить цену → | CONNECTOR, SNAP TIGHT J753DH |
| 8 | FF5-9861-000 запросить цену → | DUCT, EXHAUST FAN |
| 9 | FB5-3670-000 запросить цену → | GUIDE, MAIN CABLE |
| 10 | FB5-5518-020 запросить цену → | FLYWHEEL |
| 11 | FM2-3063-000 запросить цену → | IH CABLE GUIDE узел J2402,3100D |
| 12 | FM2-3075-000 запросить цену → | CABLE, REAR UPPER J251DWH |
| 13 | FM2-3107-000 запросить цену → | CABLE, REAR RIGHT J3005DWH J107WH,222DWH,322F,7 |
| 14 | FM1-0717-000 запросить цену → | CABLE, DUPLEXING DRAWER |
| 15 | FM2-3782-000 запросить цену → | CONNECTOR,SHORT 100V |
| 15 | FM2-3783-000 запросить цену → | CONNECTOR,SHORT 120V |
| 15 | FM2-3784-000 запросить цену → | CONNECTOR,SHORT 230V |
| 16 | FK2-0797-000 запросить цену → | ACC POWER SUPPLY узел 100V/120V |
| 16 | FK2-0798-000 запросить цену → | ACC POWER SUPPLY узел 230V J2102,2103,2112,411D,41 |
| 17 | FM2-3664-000 запросить цену → | CABLE, DELIVERY MOTOR |
| 501 | XB4-5404-007 запросить цену → | AR SCREW,P,M4X40 |
| 502 | XB3-6401-005 запросить цену → | AR SCREW,RS,M4X10 |
| 503 | XB1-2300-607 запросить цену → | AR SCREW, BH3X6(S) |
| 504 | XB3-6400-805 запросить цену → | AR SCREW,RS,M4X8 |
| 505 | XB3-7400-809 запросить цену → | AR SCREW,RS TOOTHED LOCK,M4X8 |
| 506 | XB2-4502-005 запросить цену → | AR SCREW, W/WASHER, M5X20 |
| 1 | FC6-3812-000 запросить цену → | PLATE, ADJUSTING |
| 2 | FC6-3813-000 запросить цену → | ADJUSTER |
| 3 | FB4-1340-000 запросить цену → | SCREW,ALLEN HEAD,M8X10 |
| 4 | FB5-5618-000 запросить цену → | DAMPER |
| 5 | FG6-5444-020 запросить цену → | CABLE, 3.5K PAPER DECK |
| 6 | XZ9-0409-020 запросить цену → | CASTER |
| 7 | FB6-7031-000 запросить цену → | COVER,CORD,RIGHT LOWER CONNECTOR, |
| 8 | VS1-7177-007 запросить цену → | J719LH SNAPSHAFT_GROUNDING |
| 9 | WE8-6262-000 запросить цену → | CORE, FERAITE |
| 501 | XB1-2300-807 запросить цену → | SCREW, CROSS-RECESS, FCH |
| 502 | XB1-2400-407 запросить цену → | SCREW,MACH.,TRUSS HEAD,M4X4 |
| 503 | XB2-7400-607 запросить цену → | SCREW, TOOTHED WASHER, M4X6 |
| 504 | XA9-0774-000 запросить цену → | SCREW,RS,M4X16 |
| 505 | XD1-3100-805 запросить цену → | WASHER,SPRING |
POWER CORD TERMINAL в сборе
| № | Артикул | Наименование |
|---|---|---|
| FM2-3097-000 запросить цену → | MOUNT, POWER CORD узел 100V | |
| FM2-3047-000 запросить цену → | MOUNT, POWER CORD узел 120V | |
| FM2-3098-000 запросить цену → | MOUNT, POWER CORD узел 230V | |
| 1 | FH2-7030-000 запросить цену → | CORD, POWER SUPPLY 100V PLG1 |
| 1 | FH2-7039-000 запросить цену → | CORD, POWER SUPPLY 120V PLG1 |
| 1 | FK2-0146-000 запросить цену → | CORD, POWER SUPPLY 230V PLG1 |
| 1 | FK2-0148-000 запросить цену → | CORD, POWER SUPPLY AU 230V PLG1 |
| 2 | FK2-0791-000 запросить цену → | BREAKER, ELECTRIC LEAKAGE 100V ELCB |
| 2 | FK2-0792-000 запросить цену → | BREAKER, ELECTRIC LEAKAGE 120V ELCB |
| 2 | FK2-0793-000 запросить цену → | BREAKER, ELECTRIC LEAKAGE 230V ELCB |
| 3 | FK2-0817-000 запросить цену → | FILTER, NOISE 100V LF1 |
| 3 | FK2-0815-000 запросить цену → | FILTER, NOISE 120V LF1 |
| 3 | FK2-0818-000 запросить цену → | FILTER, NOISE 230V LF1 |
| 4 | FM2-3776-000 запросить цену → | CABLE, BREAKER |
| 5 | FM2-3777-000 запросить цену → | CABLE, BREAKER |
| 6 | FM2-3779-000 запросить цену → | CABLE, POWER CORD TERMINAL J2004,5M,2441M |
| 6 | FL2-3550-000 запросить цену → | CABLE, POWER CORD TERMINAL 230V J5M,2441M J703,707F,701L,704L,705 |
| 7 | FM2-3780-000 запросить цену → | CABLE, FINISHER LATTICE L |
| 8 | WC1-5179-000 запросить цену → | SWITCH,TOGGLE SW3 |
| 9 | WE8-5765-000 запросить цену → | CORE,FERRITE |
| 10 | WS3-5641-000 запросить цену → | CONNECTOR, 1P, FEMALE 100V |
| 10 | WS3-5610-000 запросить цену → | CONNECTOR, 1P, FEMALE 120V |
| 11 | WS3-5613-000 запросить цену → | PIN CONTACT |
| 12 | WT1-5480-000 запросить цену → | TERMINAL, RING |
| 13 | FB6-7032-000 запросить цену → | COVER,CONNECTOR 120V |
| 14 | FG6-4968-000 запросить цену → | CABLE, INLET 230V IN1 |
| 15 | FG6-4969-000 запросить цену → | CABLE, HEATER SWITCH 100/230V J9007F |
| 501 | XB1-2300-609 запросить цену → | SCREW, MACHINE M3X6 |
| 502 | XB1-2400-607 запросить цену → | SCREW, CROSS-RECESS, FCH |
| 503 | XB1-2400-809 запросить цену → | SCREW, MACHINE M4X8 |
| 504 | XB1-2402-009 запросить цену → | SCREW, MACHINE M4X20 (S) |
| 505 | XB1-2500-606 запросить цену → | SCREW,MACH.,TRUSS HEAD,M5X6 |
| 506 | XD1-4200-502 запросить цену → | LOCK WASHER (SUS) 120/230V |
| 507 | XB2-7400-607 запросить цену → | SCREW, W/ WASHER, M4X6 |
| 508 | XD1-4200-402 запросить цену → | LOCK WASHER (SUS) 100V |
CONTROL PANEL в сборе
| № | Артикул | Наименование |
|---|---|---|
| FM2-3087-000 запросить цену → | CONTROL PANEL в сборе SEE NOTE 100V | |
| FM2-3088-000 запросить цену → | CONTROL PANEL в сборе SEE NOTE 120V | |
| FM2-3090-000 запросить цену → | CONTROL PANEL в сборе SEE NOTE 230V | |
| FM2-3089-000 запросить цену → | CONTROL PANEL в сборе SEE NOTE EUR 230V | |
| 1 | FC6-3610-000 запросить цену → | COVER, CONTROL PANEL |
| 2 | FC6-3626-000 запросить цену → | COVER, CONTROL PANEL, LOWER |
| 3 | FB6-4303-000 запросить цену → | LABEL, 'WARNING, HIGH VOLTAGE' |
| 4 | FC5-5182-000 запросить цену → | COVER, LAMP |
| 5 | FC5-6649-000 запросить цену → | SHEET, LCD ELECTROSTATIC |
| 6 | FC5-6650-000 запросить цену → | KEY TOP, POWER SUPPLY |
| 7 | FC5-6651-000 запросить цену → | KEY TOP, ENERGY SAVE |
| 8 | FC5-6652-000 запросить цену → | KEY TOP, NUMBERS |
| 9 | FC5-6655-000 запросить цену → | KEY TOP, STOP |
| 10 | FC5-6656-000 запросить цену → | KEY TOP, RESET |
| 11 | FC5-6657-000 запросить цену → | KEY TOP, COUNTER |
| 12 | FC5-6658-000 запросить цену → | KNOB, VOLUME |
| 13 | FH2-7037-000 запросить цену → | CABLE, FLAT J1113 |
| 14 | FK2-0246-000 запросить цену → | ANALOG TOUCH PANEL узел J1114 |
| 15 | FL2-1092-000 запросить цену → | LCD CONTROL PANEL узел J2,3 |
| 16 | FM2-1249-000 запросить цену → | CONTROL PANEL CPU плата в сборе |
| 17 | FM2-1250-000 запросить цену → | KEYPAD плата в сборе |
| 18 | FM2-1252-000 запросить цену → | CABLE, CONTROL PANEL J511WH,2117DWH |
| 19 | FM2-1253-000 запросить цену → | CABLE, CONTROL PANEL CONNECT J1110,1111,6801,6802 |
| 20 | FM2-1254-000 запросить цену → | CABLE, CONTROL PANEL INVERTER J1,1113 |
| 21 | FC5-6653-000 запросить цену → | KEY TOP, START |
| 22 | FC5-6654-000 запросить цену → | WINDOW, START KEY TOP |
| 23 | VS1-6319-036 запросить цену → | CONNECTOR, SNAP TIGHT J2117DH |
| 501 | XB6-7300-607 запросить цену → | AR SCREW, TP, M3X6 |
| 502 | XB1-2400-606 запросить цену → | AR SCREW, MACHINE M4X6 |
| 503 | XB4-5400-807 запросить цену → | AR SCREW,P,M4X8 |
| 504 | XB4-5301-007 запросить цену → | AR SCREW,P,M3X10 |
Полный список запчастей доступен по запросу.
комментарии
