Canon imageRUNNER IR5055 IR5065 IR5075 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- EXTERNAL COVERS, PANELS, ETC.(100V)
- EXTERNAL COVERS, PANELS, ETC.(120V/230V)
- MACHINE FRONT PLATE

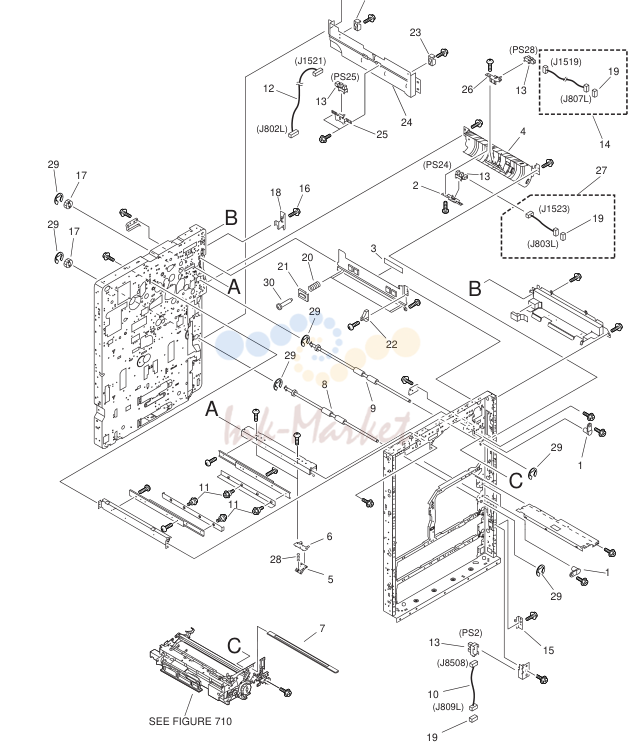

- INTERNAL COMPONENTS 1

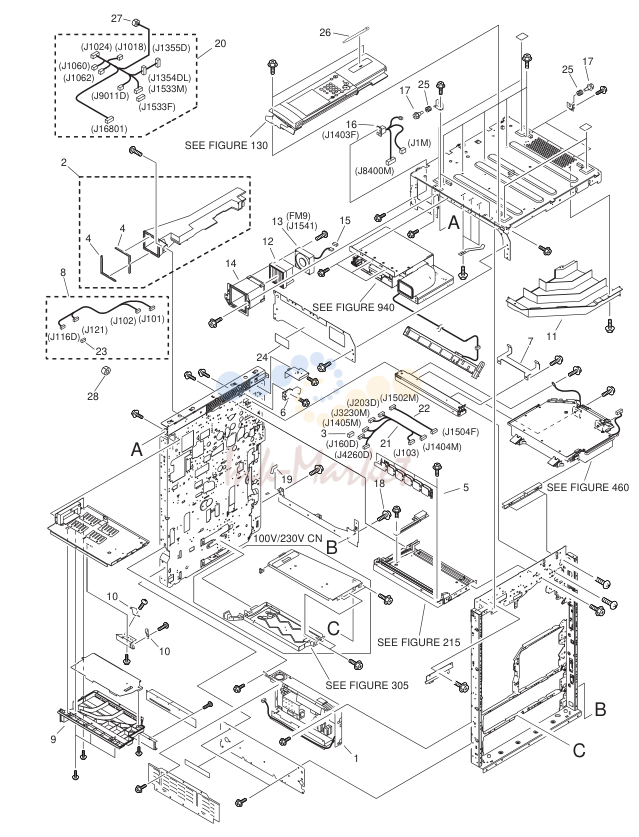

- INTERNAL COMPONENTS 2

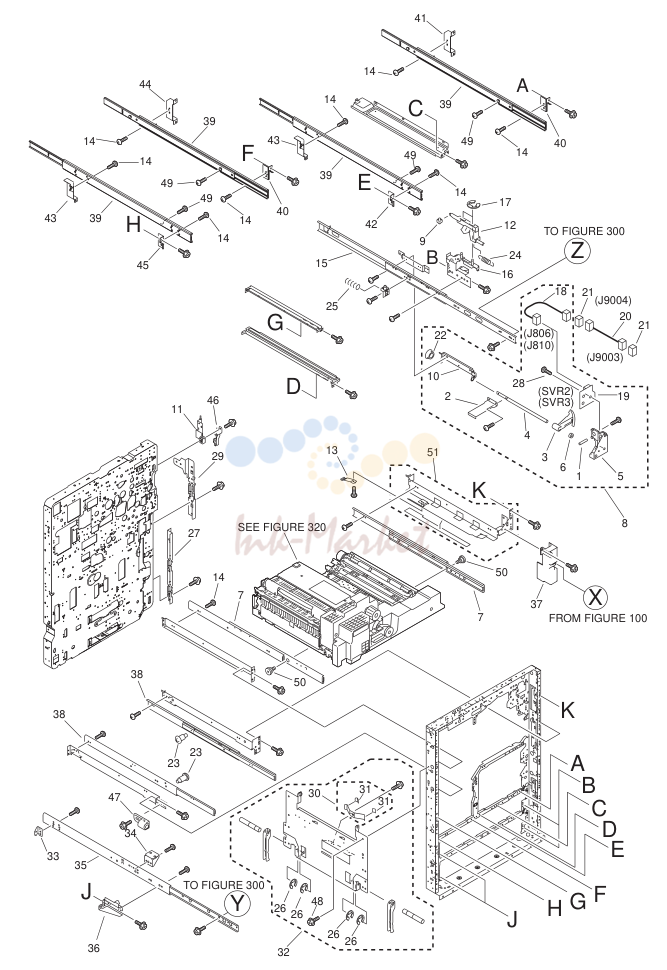

- INTERNAL COMPONENTS 3

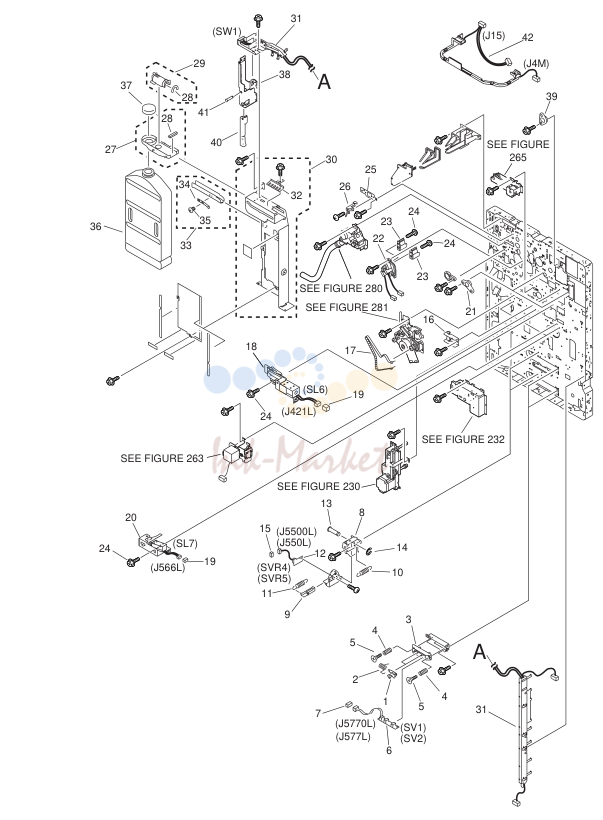

- MACHINE REAR PLATE 1

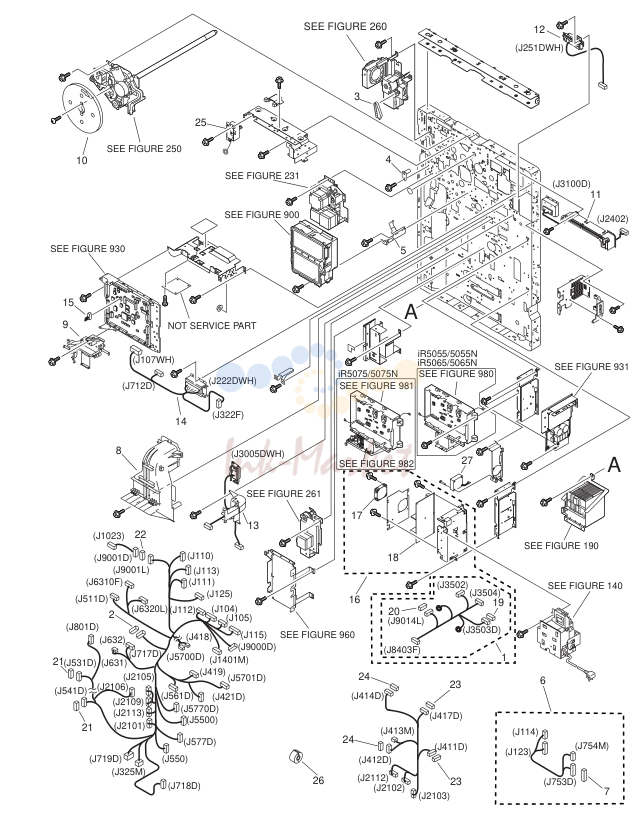

- MACHINE REAR PLATE 2
- CONTROL PANEL в сборе
- POWER CORD TERMINAL в сборе
- MAIN DRIVE в сборе
- SUB HOPPER DRIVE в сборе
- BOTTLE DRIVE в сборе
- CASSETTE
- RIGHT PAPER STOCK в сборе
- LEFT PAPER STOCK в сборе
- CASSETTE PICK-UP в сборе
- DECK RIGHT PICK-UP в сборе
- DECK LEFT PICK-UP в сборе
- iR5075/
- SEE FIGURE 810
- REGISTRATION/TRANSFER в сборе
- DUPLEXING FEEDER в сборе
- READER/ADF в сборе
- (PS503)
- PRIMARY CORONA в сборе
- TRANSFER/SEPARATE CORONA в сборе
- HOPPER в сборе
- (J192L)
- FIXING в сборе
- CONTROLLER BOX в сборе
- IH POWER/POTENTIAL SENSOR плата в сборе
- (J201)

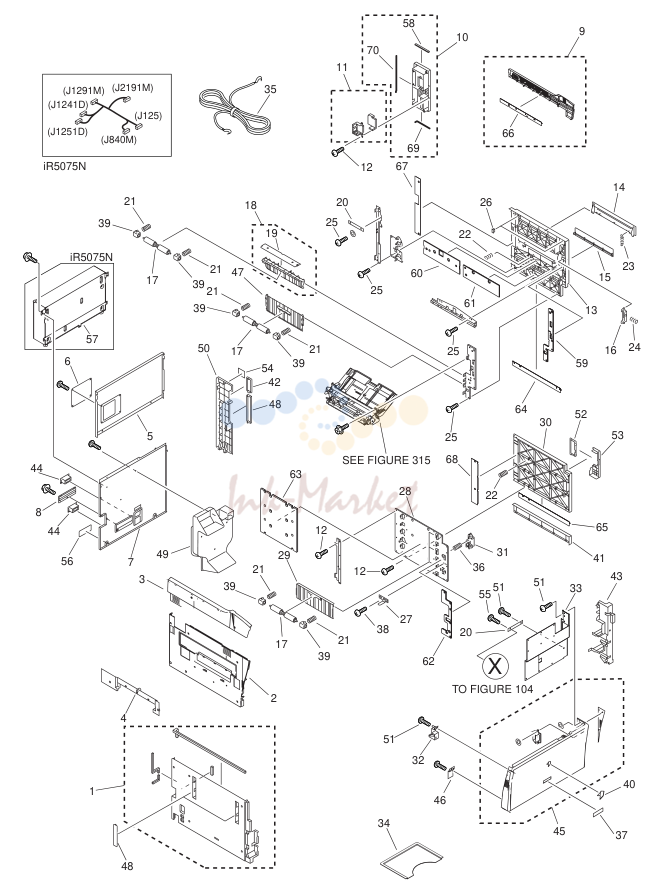

EXTERNAL COVERS, PANELS, ETC.(100V)
| № | Артикул | Наименование |
|---|---|---|
| 1 | FL2-3069-000 запросить цену → | COVER, LEFT |
| 2 | FL2-3087-000 запросить цену → | COVER, LEFT, UPPER |
| 3 | FC6-3613-000 запросить цену → | COVER, UPPER, LEFT |
| 4 | FC7-4291-000 запросить цену → | COVER, DELIVERY GUIDE |
| 5 | FC6-3615-000 запросить цену → | COVER, REAR, UPPER |
| 6 | FC5-2452-000 запросить цену → | COVER, BLANKING, REAR |
| 7 | FL2-5819-000 запросить цену → | COVER, REAR, LOWER EXCEPT iR5075N |
| 7 | FL2-5820-000 запросить цену → | COVER, REAR, LOWER iR5075N |
| 8 | FL2-3023-000 запросить цену → | COVER, CASE |
| 9 | FL2-5883-000 запросить цену → | COVER ,UPPER, RIGHT |
| 10 | FL2-5882-000 запросить цену → | COVER, CONNECTOR |
| 11 | FL2-3034-000 запросить цену → | FILTER, CONTROLLER |
| 12 | XA9-0605-000 запросить цену → | SCREW, M4X8 |
| 13 | FB6-7017-000 запросить цену → | COVER, MULTI |
| 14 | FC7-4296-000 запросить цену → | DOOR, OPEN/CLOSE |
| 15 | FB6-7010-000 запросить цену → | PLATE, BLANKING |
| 16 | FC5-5158-000 запросить цену → | HANDLE, RIGHT DOOR |
| 17 | FB2-7754-030 запросить цену → | ROLLER |
| 18 | FL2-5848-000 запросить цену → | GUIDE, REGISTRATION, SWING |
| 19 | FB5-2913-000 запросить цену → | SHEET, REGISTRATION |
| 20 | FA9-3858-000 запросить цену → | TAPE, SUPPORT |
| 21 | FS5-2921-000 запросить цену → | SPRING, COMPRESSION |
| 22 | FS5-2922-000 запросить цену → | SPRING, COMPRESSION |
| 23 | FS7-2325-000 запросить цену → | SPRING, TENSION |
| 24 | FS7-2326-000 запросить цену → | SPRING, COMPRESSION |
| 25 | XA9-0870-000 запросить цену → | SCREW, M4X10 |
| 26 | XZ9-0603-000 запросить цену → | CATCH, MAGNET |
| 27 | FB4-1969-020 запросить цену → | FLAG, RIGHT DOOR SENSOR |
| 28 | FB4-1971-040 запросить цену → | FRAME,RIGHT,LOWER |
| 29 | FB2-7750-000 запросить цену → | GUIDE, VERT. PATH SWING |
| 30 | FB6-7011-000 запросить цену → | RIGHT DOOR, LOWER |
| 31 | FC5-2719-000 запросить цену → | HANDLE, RIGHT DOOR |
| 32 | FC6-3549-000 запросить цену → | ACTUATOR |
| 33 | FC6-3625-010 запросить цену → | PLATE, COVER REINFOR., FRONT |
| 34 | FC5-1146-000 запросить цену → | HOLDER, SERVICE BOOK |
| 35 | FK2-0157-000 запросить цену → | CABLE, GROUNDING |
| 36 | FS6-2826-000 запросить цену → | SPRING, COMPRESSION |
| 37 | FC7-4280-000 запросить цену → | PLATE, NAME iR5055 |
| 37 | FC7-4282-000 запросить цену → | PLATE, NAME iR5055N |
| 37 | FC7-4277-000 запросить цену → | PLATE, NAME iR5065 |
| 37 | FC7-4279-000 запросить цену → | PLATE, NAME iR5065N |
| 37 | FC7-4269-000 запросить цену → | PLATE, NAME iR5075N |
| 38 | XA9-0629-000 запросить цену → | SCREW, RS, M4X8 |
| 39 | FB2-7755-000 запросить цену → | BUSHING |
| 40 | FC5-1280-000 запросить цену → | EMBLEM |
| 41 | FB6-6975-000 запросить цену → | COVER, RIGHT LOWER |
| 42 | FB6-7012-000 запросить цену → | COVER, LATCH PLATE, RIGHT |
| 43 | FC7-4290-000 запросить цену → | COVER,INTERNAL,RIGHT LOWER |
| 44 | FH2-6552-000 запросить цену → | COVER, CONNECTOR |
| 45 | FL2-3030-000 запросить цену → | COVER, FRONT, LOWER |
| 46 | FA9-3784-020 запросить цену → | CATCH, MAGNET |
| 47 | FB4-1964-000 запросить цену → | GUIDE, VERTICAL PATH SWING |
| 48 | FC5-2720-000 запросить цену → | COVER, HANDLE, B |
| 49 | FL2-3025-000 запросить цену → | DUCT, CONNECTING |
| 50 | FL2-3070-000 запросить цену → | COVER, WASTE TONER |
| 51 | XA9-0615-000 запросить цену → | SCREW, M4X8 |
| 52 | FB6-7013-000 запросить цену → | COVER, BLANKING |
| 53 | FC7-4301-000 запросить цену → | COVER, HANDLE |
| 54 | FC8-1201-000 запросить цену → | LABEL,SHUT,DOWN AB 100V |
| 54 | FC7-7269-000 запросить цену → | LABEL,SHUT,DOWN B V2 |
| 55 | XA9-0780-000 запросить цену → | SCREW, M4X12 |
| 56 | FU5-8104-000 запросить цену → | LABEL, GROUNDING CAUTION |
| 57 | FM2-9631-000 запросить цену → | CAPACITOR в сборе iR5075N |
| 58 | FC7-7746-000 запросить цену → | SHEET, NOISE-PROOF,18 |
| 59 | FC7-7747-000 запросить цену → | SHEET, NOISE-PROOF,23 |
| 60 | FC7-7748-000 запросить цену → | SHEET, NOISE-PROOF,25 |
| 61 | FC7-7749-000 запросить цену → | SHEET, NOISE-PROOF,26 |
| 62 | FC7-7750-000 запросить цену → | SHEET, NOISE-PROOF,27 |
| 63 | FC7-7751-000 запросить цену → | SHEET, NOISE-PROOF,29 |
| 64 | FC7-7752-000 запросить цену → | SHEET, NOISE-PROOF,50 |
| 65 | FC7-7753-000 запросить цену → | SHEET, NOISE-PROOF,51 |
| 66 | FC7-7754-000 запросить цену → | SHEET, NOISE-PROOF,52 |
| 67 | FC7-7755-000 запросить цену → | SHEET, NOISE-PROOF,53 |
| 68 | FC7-7756-000 запросить цену → | SHEET, NOISE-PROOF,54 |
| 69 | FC7-7766-000 запросить цену → | SHEET, NOISE-PROOF,66 |
| 70 | FC7-7767-000 запросить цену → | SHEET, NOISE-PROOF,67 |

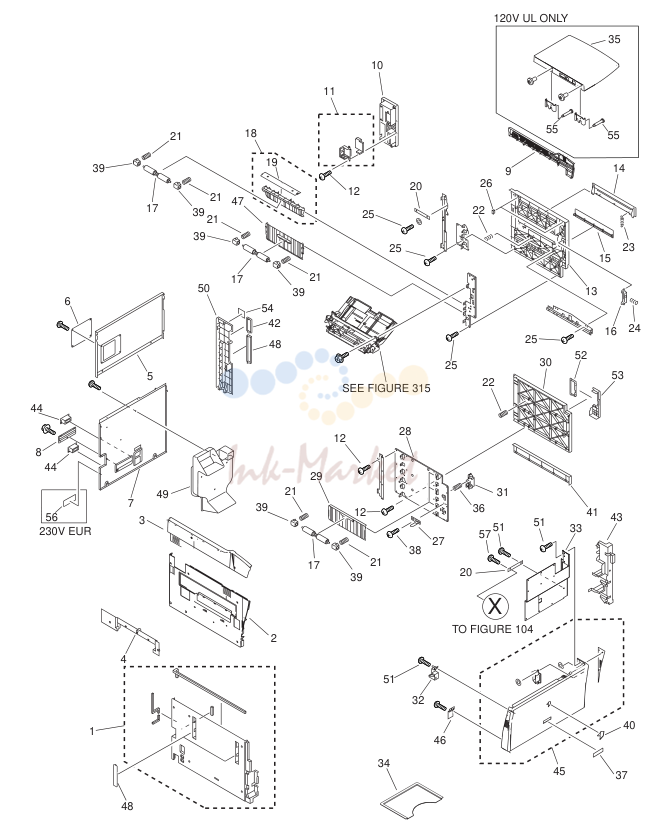

EXTERNAL COVERS, PANELS, ETC.(120V/230V)
| № | Артикул | Наименование |
|---|---|---|
| 1 | FL2-3069-000 запросить цену → | COVER, LEFT |
| 2 | FL2-3087-000 запросить цену → | COVER, LEFT, UPPER |
| 3 | FC6-3613-000 запросить цену → | COVER, UPPER, LEFT |
| 4 | FC7-4291-000 запросить цену → | COVER, DELIVERY GUIDE |
| 5 | FC6-3615-000 запросить цену → | COVER, REAR, UPPER |
| 6 | FC5-2452-000 запросить цену → | COVER, BLANKING, REAR |
| 7 | FL2-5819-000 запросить цену → | COVER, REAR, LOWER |
| 8 | FL2-3023-000 запросить цену → | COVER, CASE |
| 9 | FL2-3088-010 запросить цену → | COVER ,UPPER, RIGHT |
| 10 | FL2-5882-000 запросить цену → | COVER, CONNECTOR |
| 11 | FL2-3034-000 запросить цену → | FILTER, CONTROLLER |
| 12 | XA9-0605-000 запросить цену → | SCREW, M4X8 |
| 13 | FB6-7017-000 запросить цену → | COVER, MULTI |
| 14 | FC7-4296-000 запросить цену → | DOOR, OPEN/CLOSE |
| 15 | FB6-7010-000 запросить цену → | PLATE, BLANKING |
| 16 | FC5-5158-000 запросить цену → | HANDLE, RIGHT DOOR |
| 17 | FB2-7754-030 запросить цену → | ROLLER |
| 18 | FL2-5848-000 запросить цену → | GUIDE, REGISTRATION, SWING |
| 19 | FB5-2913-000 запросить цену → | SHEET, REGISTRATION |
| 20 | FA9-3858-000 запросить цену → | TAPE, SUPPORT |
| 21 | FS5-2921-000 запросить цену → | SPRING, COMPRESSION |
| 22 | FS5-2922-000 запросить цену → | SPRING, COMPRESSION |
| 23 | FS7-2325-000 запросить цену → | SPRING, TENSION |
| 24 | FS7-2326-000 запросить цену → | SPRING, COMPRESSION |
| 25 | XA9-0870-000 запросить цену → | SCREW, M4X10 |
| 26 | XZ9-0603-000 запросить цену → | CATCH, MAGNET |
| 27 | FB4-1969-020 запросить цену → | FLAG, RIGHT DOOR SENSOR |
| 28 | FB4-1971-040 запросить цену → | FRAME,RIGHT,LOWER |
| 29 | FB2-7750-000 запросить цену → | GUIDE, VERT. PATH SWING |
| 30 | FB6-7011-000 запросить цену → | RIGHT DOOR, LOWER |
| 31 | FC5-2719-000 запросить цену → | HANDLE, RIGHT DOOR |
| 32 | FC6-3549-000 запросить цену → | ACTUATOR |
| 33 | FC6-3625-010 запросить цену → | PLATE, COVER REINFOR., FRONT |
| 34 | FC5-1146-000 запросить цену → | HOLDER, SERVICE BOOK |
| 35 | FC7-7412-000 запросить цену → | TRAY, DOCUMENT 120V UL ONLY |
| 36 | FS6-2826-000 запросить цену → | SPRING, COMPRESSION |
| 37 | FC7-4280-000 запросить цену → | PLATE, NAME iR5055 |
| 37 | FC7-4281-000 запросить цену → | PLATE, NAME imageRUNNER 5055 |
| 37 | FC7-4282-000 запросить цену → | PLATE, NAME iR5055N |
| 37 | FC7-4277-000 запросить цену → | PLATE, NAME iR5065 |
| 37 | FC7-4278-000 запросить цену → | PLATE, NAME imageRUNNER 5065 |
| 37 | FC7-4279-000 запросить цену → | PLATE, NAME iR5065N |
| 37 | FC7-4268-000 запросить цену → | PLATE, NAME imageRUNNER 5075 |
| 37 | FC7-4267-000 запросить цену → | PLATE, NAME iR5075 |
| 37 | FC7-4269-000 запросить цену → | PLATE, NAME iR5075N |
| 38 | XA9-0629-000 запросить цену → | SCREW, RS, M4X8 |
| 39 | FB2-7755-000 запросить цену → | BUSHING |
| 40 | FC5-1280-000 запросить цену → | EMBLEM |
| 41 | FB6-6975-000 запросить цену → | COVER, RIGHT LOWER |
| 42 | FB6-7012-000 запросить цену → | COVER, LATCH PLATE, RIGHT |
| 43 | FC7-4290-000 запросить цену → | COVER,INTERNAL,RIGHT LOWER |
| 44 | FH2-6552-000 запросить цену → | COVER, CONNECTOR |
| 45 | FL2-3030-000 запросить цену → | COVER, FRONT, LOWER |
| 46 | FA9-3784-020 запросить цену → | CATCH, MAGNET |
| 47 | FB4-1964-000 запросить цену → | GUIDE, VERTICAL PATH SWING |
| 48 | FC5-2720-000 запросить цену → | COVER, HANDLE, B |
| 49 | FL2-3025-000 запросить цену → | DUCT, CONNECTING |
| 50 | FL2-3070-000 запросить цену → | COVER, WASTE TONER |
| 51 | XA9-0615-000 запросить цену → | SCREW, M4X8 |
| 52 | FB6-7013-000 запросить цену → | COVER, BLANKING |
| 53 | FC7-4301-000 запросить цену → | COVER, HANDLE |
| 54 | FC8-1201-000 запросить цену → | LABEL,SHUT,DOWN AB EXCEPT V2 |
| 54 | FC7-7269-000 запросить цену → | LABEL,SHUT,DOWN B V2 |
| 55 | FU5-9352-000 запросить цену → | SCREW, STEPPED, M4 120V UL ONLY |
| 56 | FU5-8560-000 запросить цену → | LABEL, GROUNDING CAUTION 230V EUR |
| 57 | XA9-0780-000 запросить цену → | SCREW, M4X12 |

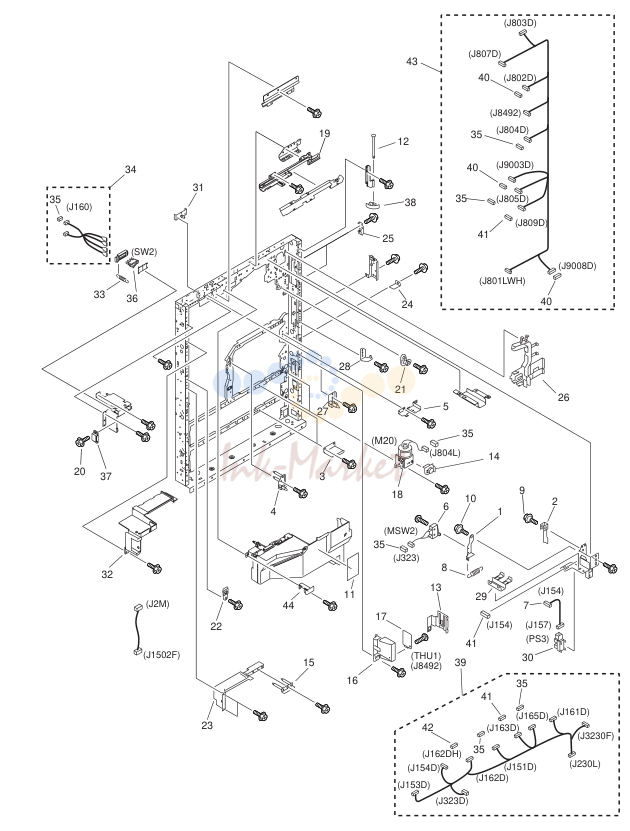

MACHINE FRONT PLATE
| № | Артикул | Наименование |
|---|---|---|
| 1 | FB2-7559-030 запросить цену → | MOUNT, SWITCH |
| 2 | FB2-7560-030 запросить цену → | COVER, SWITCH |
| 3 | FB5-5627-020 запросить цену → | PLATE, RELEASE |
| 4 | FF5-3004-060 запросить цену → | SUPPORT, PAPER PICK-UP, LOWER |
| 5 | FF5-8152-000 запросить цену → | PLATE, LOCK, RIGHT |
| 6 | FG2-6932-000 запросить цену → | H.V. DOOR SWITCH узел MSW2 |
| 7 | FG2-7383-000 запросить цену → | CABLE, DOOR CONNECTING |
| 8 | FS5-2958-000 запросить цену → | SPRING, TENSION |
| 9 | FS5-9166-020 запросить цену → | SCREW, STEPPED, M4 |
| 10 | FS5-9216-020 запросить цену → | SCREW, STEPPED, M4X6 |
| 11 | FS6-8822-000 запросить цену → | LABEL, WARNING LASER |
| 12 | FB2-7867-030 запросить цену → | SHAFT, HINGE |
| 13 | FB2-8345-000 запросить цену → | PLATE, GROUNDING |
| 14 | FB4-2623-000 запросить цену → | COVER, LIFT MOTOR |
| 15 | FF5-3003-000 запросить цену → | SUPPORT, PAPER PICK-UP |
| 16 | FB6-6939-000 запросить цену → | MOUNT, SENSOR |
| 17 | WP2-5200-000 запросить цену → | IC, HSU-04A1, CCD, HDK <5> THU1 |
| 18 | FK2-0814-000 запросить цену → | MOTOR, DC M20 |
| 19 | FC7-4412-000 запросить цену → | GUIDE, MAIN BODY CABLE, 1 |
| 20 | XA9-1565-000 запросить цену → | SCREW, W/WASHER, M3X10 |
| 21 | FA9-3830-000 запросить цену → | BUSHING |
| 22 | FA9-3831-000 запросить цену → | BUSHING |
| 23 | FA9-4009-000 запросить цену → | FRAME, LEFT |
| 24 | FB2-8098-000 запросить цену → | SUPPORT, KNOB |
| 25 | FC7-4299-000 запросить цену → | HOOK, DOOR |
| 26 | FB6-6940-000 запросить цену → | GUIDE, CORD, FRONT RIGHT |
| 27 | FF5-3084-030 запросить цену → | SUPPORT, SHAFT |
| 28 | FF5-9901-000 запросить цену → | HINGE, FRONT COVER, LOWER |
| 29 | FB4-2506-000 запросить цену → | GUIDE,CABLE |
| 30 | FK2-0149-000 запросить цену → | PHOTO-INTERRUPTER, TLP1253(C6) PS3 |
| 31 | FL2-3104-000 запросить цену → | PLATE, FIXING POSITIONING |
| 32 | FC7-4286-000 запросить цену → | COVER, INNER, LEFT |
| 33 | FS7-2341-000 запросить цену → | SPRING, TENSION |
| 34 | FM2-3763-000 запросить цену → | CABLE, DOOR SWITCH |
| 35 | VS1-7177-002 запросить цену → | CONNECTOR, SNAP TIGHT, BK |
| 36 | WC4-5125-000 запросить цену → | SWITCH, SENSITIVE |
| 37 | FA3-4725-020 запросить цену → | LATCH, MAGNET |
| 38 | FB2-7866-000 запросить цену → | PLATE, HINGE STOP |
| 39 | FM2-9880-000 запросить цену → | CABLE, FRONT |
| 40 | VS1-7177-003 запросить цену → | CONNECTOR, SNAP TIGHT |
| 41 | VS1-7177-004 запросить цену → | CONNECTOR, SNAP TIGHT |
| 42 | VS1-7177-005 запросить цену → | CONNECTOR, SNAP TIGHT |
| 43 | FM2-3752-000 запросить цену → | CABLE, CONNECT, FRONT LOWER |
| 44 | FC6-3705-000 запросить цену → | COVER,INNER,MIDDLE |
INTERNAL COMPONENTS 1
| № | Артикул | Наименование |
|---|---|---|
| 1 | FB2-8010-000 запросить цену → | PIN, GUIDE, POSITIONING |
| 2 | FF5-9842-000 запросить цену → | PLATE, SENSING |
| 3 | FS5-8623-000 запросить цену → | LABEL, WARNING LESER |
| 4 | FB5-2916-030 запросить цену → | GUIDE, VERTICAL PATH |
| 5 | FB5-2951-000 запросить цену → | BLOCK, GUIDE PRESSURE, 1 |
| 6 | FB5-2957-020 запросить цену → | BLOCK, GUIDE PRESSURE, 2 |
| 7 | FF5-9899-000 запросить цену → | GLASS, DUST-PROOF |
| 8 | FL2-3038-000 запросить цену → | ROLLER, VERTICAL PATH |
| 9 | FL2-3039-000 запросить цену → | ROLLER, VERTICAL PATH |
| 10 | FM2-3662-000 запросить цену → | CABLE, DOOR CONNECTING, RIGHT |
| 11 | FS1-9010-020 запросить цену → | SCREW, STEPPED, M3 |
| 12 | FG6-5460-000 запросить цену → | CABLE, VERTICAL PATH, 2 |
| 13 | FK2-0149-000 запросить цену → | PHOTO-INTERRUPTER, TLP1253(C6) PS2,24,25,28 |
| 14 | FG6-5462-000 запросить цену → | CABLE, SENSOR |
| 15 | FB4-1421-000 запросить цену → | MOUNT, LATCH |
| 16 | XA9-0628-000 запросить цену → | SCREW, M4X8 |
| 17 | FS7-0641-000 запросить цену → | GEAR, 24T |
| 18 | FB2-8132-030 запросить цену → | SUPPORT,TAPE |
| 19 | VS1-7177-003 запросить цену → | CONNECTOR, SNAP TIGHT |
| 20 | FS6-2001-000 запросить цену → | SPRING, COMPRESSION |
| 21 | FB2-6956-020 запросить цену → | PLATE, PRESSURE, BLACK |
| 22 | FB2-6957-000 запросить цену → | STOP, HOPPER |
| 23 | FB6-7030-000 запросить цену → | GUIDE, SWING |
| 24 | FB6-6958-000 запросить цену → | GUIDE, VERTICAL PATH, MIDDLE |
| 25 | FL2-4282-000 запросить цену → | MOUNT, FEEDER SENSOR |
| 26 | FF5-3002-030 запросить цену → | PLATE, VERTICAL PATH SENSING |
| 27 | FG6-5454-000 запросить цену → | CABLE, VERTICAL PATH, 1 |
| 28 | FS7-2330-000 запросить цену → | SPRING, COMPRESSION |
| 29 | XD9-0137-010 запросить цену → | RING, E |
| 30 | FS5-9274-020 запросить цену → | SCREW,STEPPED,M3 |
INTERNAL COMPONENTS 2
| № | Артикул | Наименование |
|---|---|---|
| 1 | FK2-3472-000 запросить цену → | MAIN POWER SUPPLY 100V/120V |
| 1 | FK2-3473-000 запросить цену → | MAIN POWER SUPPLY 230V |
| 2 | FL2-3103-000 запросить цену → | DUCT, CYCLE |
| 3 | VS1-7177-002 запросить цену → | CONNECTOR, SNAP TIGHT, BK |
| 4 | FC6-3479-000 запросить цену → | SPONGE, DUCT |
| 5 | FC6-3451-000 запросить цену → | GUIDE, CENTER CABLE |
| 6 | FC6-3556-000 запросить цену → | GUIDE, SCANNER CABLE, 2 |
| 7 | FC6-3847-000 запросить цену → | SPRING, LEAF |
| 8 | FM2-9882-000 запросить цену → | CABLE, SCANNER |
| 9 | FF5-9809-000 запросить цену → | DUCT, FIXING CLEANER |
| 10 | FF5-9958-000 запросить цену → | SPRING, LEAF |
| 11 | FC6-3477-000 запросить цену → | DUCT, CYCLE |
| 12 | FC6-3482-000 запросить цену → | FILTER, AIR |
| 13 | FK2-0103-000 запросить цену → | FAN FM9 |
| 14 | FL2-3009-000 запросить цену → | DUCT, CYCLE |
| 15 | VS1-7177-003 запросить цену → | CONNECTOR, SNAP TIGHT, BK |
| 16 | FM2-3768-000 запросить цену → | CABLE, LATTICE |
| 17 | FS5-9215-000 запросить цену → | SCREW,STEPPED |
| 18 | XA9-0721-010 запросить цену → | SCREW,RS,M4X10 |
| 19 | FB3-9784-000 запросить цену → | TAPE, PROTECT |
| 20 | FM2-3750-000 запросить цену → | CABLE, CONTROL в сборе |
| 21 | FM2-3766-000 запросить цену → | CABLE, MAIN BODY, CENTER |
| 22 | FM3-0953-000 запросить цену → | CABLE, DRUM HEATER CONNECT |
| 23 | VS1-7173-008 запросить цену → | CONNECTOR, SNAP TIGHT, 8P, W |
| 24 | FS5-8623-000 запросить цену → | LABEL, WARNING LESER |
| 25 | FB2-6310-000 запросить цену → | BUSH, RUBBER |
| 26 | FA9-4026-000 запросить цену → | PEN, TOUCH PANEL |
| 27 | WE8-5929-000 запросить цену → | CORE, FERRITE |
| 28 | WE8-5731-000 запросить цену → | CORE, FERRITE |
INTERNAL COMPONENTS 3
| № | Артикул | Наименование |
|---|---|---|
| 1 | FA5-2924-020 запросить цену → | PIN, DOWEL |
| 2 | FB4-1355-020 запросить цену → | PLATE, LIFTING |
| 3 | FB5-8735-000 запросить цену → | GEAR, 16T |
| 4 | FB4-2020-020 запросить цену → | SHAFT,LIFT |
| 5 | FB4-2023-000 запросить цену → | HOLDER, PAPER SENSOR плата |
| 6 | FB4-2024-000 запросить цену → | COUPLING |
| 7 | FM1-0661-000 запросить цену → | RAIL, SLIDE, FIXING/FEEDER |
| 8 | FG6-2245-060 запросить цену → | CASSETTE LIFTING узел |
| 9 | FB4-5335-000 запросить цену → | ROLLER, CAM |
| 10 | FB4-2019-020 запросить цену → | PLATE,SUPPORT,GEAR |
| 11 | FB5-2955-020 запросить цену → | PLATE, HINGE, UPPER |
| 12 | FB5-3351-000 запросить цену → | BUTTON |
| 13 | FB5-3614-000 запросить цену → | SPRING, LEAF |
| 14 | XA9-1331-000 запросить цену → | AR SCREW,MACH.,TRUSS HEAD,M4X4 |
| 15 | FM1-0662-000 запросить цену → | RAIL, SLIDE |
| 16 | FF5-9892-030 запросить цену → | SUPPORT, RAIL, RIGHT FRONT |
| 17 | XD9-0135-000 запросить цену → | RING, E |
| 18 | FG6-1906-020 запросить цену → | CABLE, CASSETTE PAPER SENSOR |
| 19 | FG6-1941-020 запросить цену → | PAPER SENSOR плата в сборе |
| 20 | FG6-5484-000 запросить цену → | CABLE, CASSETTE PAPER SENSOR |
| 21 | VS1-7177-003 запросить цену → | CONNECTOR, SNAP TIGHT |
| 22 | FS5-1787-000 запросить цену → | BUSHING |
| 23 | FS5-9643-020 запросить цену → | SCREW,STEPPED,M4 |
| 24 | FS6-2740-000 запросить цену → | SPRING, TENSION |
| 25 | FS6-2746-000 запросить цену → | SPRING, COMPRESSION |
| 26 | XD9-0137-010 запросить цену → | RING, E |
| 27 | FF5-9900-000 запросить цену → | HINGE, DOOR(LOWER) |
| 28 | XA9-0596-000 запросить цену → | SCREW, TP, M3X6 |
| 29 | FF5-9840-000 запросить цену → | HINGE, MULTI, LOWER |
| 30 | FF5-9969-000 запросить цену → | SPRING,LEAF |
| 31 | FB5-3346-000 запросить цену → | SHEET |
| 32 | FG6-4891-010 запросить цену → | PLATE, LEFT REINFOR CEMENT |
| 33 | FB4-1201-020 запросить цену → | SUPPORT, RAIL, LEFT REAR |
| 34 | FB3-9359-020 запросить цену → | SUPPORT, CASSETTE, REAR |
| 35 | FB6-6900-000 запросить цену → | RAIL, SLIDE |
| 36 | FB3-9345-020 запросить цену → | SUPPORT, RAIL, LEFT FRONT |
| 37 | FC6-3640-000 запросить цену → | COVER, INTERNAL, RIGHT |
| 38 | FB6-6898-000 запросить цену → | RAIL, SLIDE, DUPLEX |
| 39 | FC6-3775-020 запросить цену → | RAIL, SLIDE |
| 40 | FC6-3776-000 запросить цену → | PLATE, RAIL MOUNTING, RIGHT F. |
| 41 | FC6-3777-000 запросить цену → | PLATE, RAIL MOUNTING, RIGHT R. |
| 42 | FC6-3778-000 запросить цену → | PLATE, RAIL MOUNTING, LEFT F. |
| 43 | FC6-3779-000 запросить цену → | PLATE, RAIL MOUNTING, LEFT R. |
| 44 | FC6-3780-000 запросить цену → | PLATE, RAIL MOUNTING, RIGHT R. |
| 45 | FC6-3781-000 запросить цену → | PLATE, RAIL MOUNTING, LEFT F. |
| 46 | FB6-7040-000 запросить цену → | COVER,CABLE |
| 47 | FF6-2861-000 запросить цену → | MOUNT,MAGNET |
| 48 | XA9-0628-000 запросить цену → | SCREW, M4X8 |
| 49 | XA9-1788-000 запросить цену → | SCREW, MACH.,TRUSS HEAD,M4X6 |
| 50 | FS5-9646-000 запросить цену → | SCREW,STEPPED,M4 |
| 51 | FF5-9898-000 запросить цену → | CROSSMEMBER, SLIDE RAIL |
MACHINE REAR PLATE 1
| № | Артикул | Наименование |
|---|---|---|
| 1 | FB1-8735-000 запросить цену → | ARM, SENSOR |
| 2 | FB1-8737-000 запросить цену → | SPRING, TORSION |
| 3 | FB3-9364-000 запросить цену → | HOLDER, SWITCH |
| 4 | FS3-2044-000 запросить цену → | SPRING, COMPRESSION (SUS) |
| 5 | FS2-9327-030 запросить цену → | SCREW, STEPPED, M4 |
| 6 | FM2-4211-000 запросить цену → | CASSETTE PAPER SENSOR в сборе |
| 7 | VS1-7177-004 запросить цену → | CONNECTOR, SNAP TIGHT, BK |
| 8 | FB3-9362-020 запросить цену → | MOUNT, VR HOLDER |
| 9 | FB3-9363-000 запросить цену → | SHAFT, SLIDE |
| 10 | FS5-2322-000 запросить цену → | SPRING, TENSION |
| 11 | FS5-2323-020 запросить цену → | SPRING, TENSION |
| 12 | FG5-1957-040 запросить цену → | CASSETTE VR плата в сборе |
| 13 | FS5-7128-020 запросить цену → | SHAFT |
| 14 | XD9-0136-000 запросить цену → | RING, E |
| 15 | VS1-7177-003 запросить цену → | CONNECTOR, SNAP TIGHT, BK |
| 16 | FF5-3045-000 запросить цену → | PLATE, STOP |
| 17 | XF2-1823-360 запросить цену → | BELT, TIMING |
| 18 | FM2-4137-000 запросить цену → | SOLENOID SL6 |
| 19 | VS1-7177-002 запросить цену → | CONNECTOR, SNAP TIGHT, BK |
| 20 | FM2-3015-000 запросить цену → | SOLENOID узел SL7 |
| 21 | FA9-3833-000 запросить цену → | BUSHING |
| 22 | FG6-5057-000 запросить цену → | CABLE, HIGH VOLTAGE EXCEPT iR5075/iR5075N |
| 22 | FM2-9675-000 запросить цену → | CABLE, HIGH VOLTAGE iR5075/iR5075N |
| 23 | FB5-3678-000 запросить цену → | SPRING, LEAF |
| 24 | XA9-1659-000 запросить цену → | SCREW,M3X4 |
| 25 | FB2-6954-030 запросить цену → | PLATE, BIAS CONNECTOR |
| 26 | FL2-5850-000 запросить цену → | CONNECTOR |
| 27 | FF5-3172-000 запросить цену → | CAP, BOTTLE, 1 |
| 28 | FB2-8272-000 запросить цену → | SEAL |
| 29 | FF5-3173-000 запросить цену → | CAP, BOTTLE, 2 |
| 30 | FF5-9952-000 запросить цену → | CASE, WASTE TONER |
| 31 | FM2-9673-000 запросить цену → | AC CABLE узел 100V |
| 31 | FM2-9877-000 запросить цену → | AC CABLE узел 120V |
| 31 | FM2-9878-000 запросить цену → | AC CABLE узел 230V |
| 32 | FC6-3697-000 запросить цену → | PLATE, GROUNDING |
| 33 | FG5-5794-000 запросить цену → | HANDLE |
| 34 | FB2-8344-000 запросить цену → | SPRING, LEAF |
| 35 | XA9-0624-000 запросить цену → | SCREW,M3X4 |
| 36 | FB2-6793-000 запросить цену → | BOTTLE, WASTE TONER |
| 37 | FB2-8408-000 запросить цену → | CAP, WASTE TONER |
| 38 | XD9-0137-010 запросить цену → | RING, E |
| 39 | FA9-3832-000 запросить цену → | BUSHING |
| 40 | FB2-8094-020 запросить цену → | KNOB, 1 |
| 41 | FB2-8099-000 запросить цену → | SHAFT, LEVER |
| 42 | FM2-9725-000 запросить цену → | AC BIAS CABLE в сборе |
MACHINE REAR PLATE 2
| № | Артикул | Наименование |
|---|---|---|
| 1 | FM2-9873-000 запросить цену → | CABLE, ACC POWER |
| 2 | VS1-7177-002 запросить цену → | CONNECTOR, SNAP TIGHT, BK |
| 3 | XF2-1609-440 запросить цену → | BELT, TIMING |
| 4 | FF5-9905-000 запросить цену → | PIN, POSITIONING |
| 5 | FB5-3657-020 запросить цену → | PLATE, плата SUPPORT |
| 6 | FF3-4036-000 запросить цену → | CABLE, SHIFT TRAY |
| 7 | VS1-7173-010 запросить цену → | CONNECTOR, SNAP TIGHT, 10P, W |
| 8 | FF5-9861-000 запросить цену → | DUCT, EXHAUST FAN |
| 9 | FB5-3670-000 запросить цену → | GUIDE, MAIN CABLE |
| 10 | FB5-5518-020 запросить цену → | FLYWHEEL |
| 11 | FM2-3063-000 запросить цену → | IH CABLE GUIDE узел |
| 12 | FM2-3075-000 запросить цену → | CABLE, REAR UPPER |
| 13 | FM2-9674-000 запросить цену → | CABLE, REAR RIGHT |
| 14 | FM1-0717-000 запросить цену → | CABLE, DUPLEXING DRAWER |
| 15 | FM2-3782-000 запросить цену → | CONNECTOR,SHORT 100V |
| 15 | FM2-3783-000 запросить цену → | CONNECTOR,SHORT 120V |
| 15 | FM2-3784-000 запросить цену → | CONNECTOR,SHORT 230V |
| 16 | FM2-9638-000 запросить цену → | ACC POWER SUPPLY в сборе |
| 17 | FK2-0472-000 запросить цену → | FAN |
| 18 | FK2-3476-000 запросить цену → | ACC POWER SUPPLY узел |
| 19 | VS1-7177-003 запросить цену → | CONNECTOR, SNAP TIGHT, BK |
| 20 | VS1-7177-005 запросить цену → | CONNECTOR, SNAP TIGHT, BK |
| 21 | VS1-7164-018 запросить цену → | CONNECTOR, SNAP TIGHT, 18P, W |
| 22 | VS1-7173-009 запросить цену → | CONNECTOR, SNAP TIGHT, 9P, W |
| 23 | VS1-7177-004 запросить цену → | CONNECTOR, SNAP TIGHT, BK |
| 24 | VS1-7177-006 запросить цену → | CONNECTOR, SNAP TIGHT, BK |
| 25 | FM2-9724-000 запросить цену → | AC BIAS плата в сборе |
| 26 | WE8-5496-000 запросить цену → | CORE, FERRITE |
| 27 | FH6-1742-020 запросить цену → | FAN,COOLING FM7 |
| 1 | FC6-3812-000 запросить цену → | PLATE, ADJUSTING |
| 2 | FC7-4394-000 запросить цену → | ADJUSTER |
| 3 | FB4-1340-000 запросить цену → | SCREW,ALLEN HEAD,M8X10 |
| 4 | FB5-5618-000 запросить цену → | DAMPER |
| 5 | FG6-5444-020 запросить цену → | CABLE, 3.5K PAPER DECK |
| 6 | XZ9-0409-020 запросить цену → | CASTER |
| 7 | FB6-7031-000 запросить цену → | COVER,CORD,RIGHT LOWER |
| 9 | WE8-6262-000 запросить цену → | CORE, FERAITE |
| 10 | XA9-0774-000 запросить цену → | SCREW,RS,M4X16 |
| 11 | VS1-7177-008 запросить цену → | CONNECTOR, SNAP TIGHT, BK iR5075N 100V ONLY |
| 12 | FB6-7032-000 запросить цену → | COVER, CONNECTOR 100V ONLY |
| 13 | FM2-9875-000 запросить цену → | CABLE, CAPACITOR LATTICE iR5075N 100V ONLY |
Полный список запчастей доступен по запросу.
комментарии
