Canon imageRUNNER IR5000 IR6000 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- SPECIAL TOOLS
- EXTERNAL COVERS, PANELS, ETC.
- MACHINE FRONT PLATE
- INTERNAL COMPONENTS 1

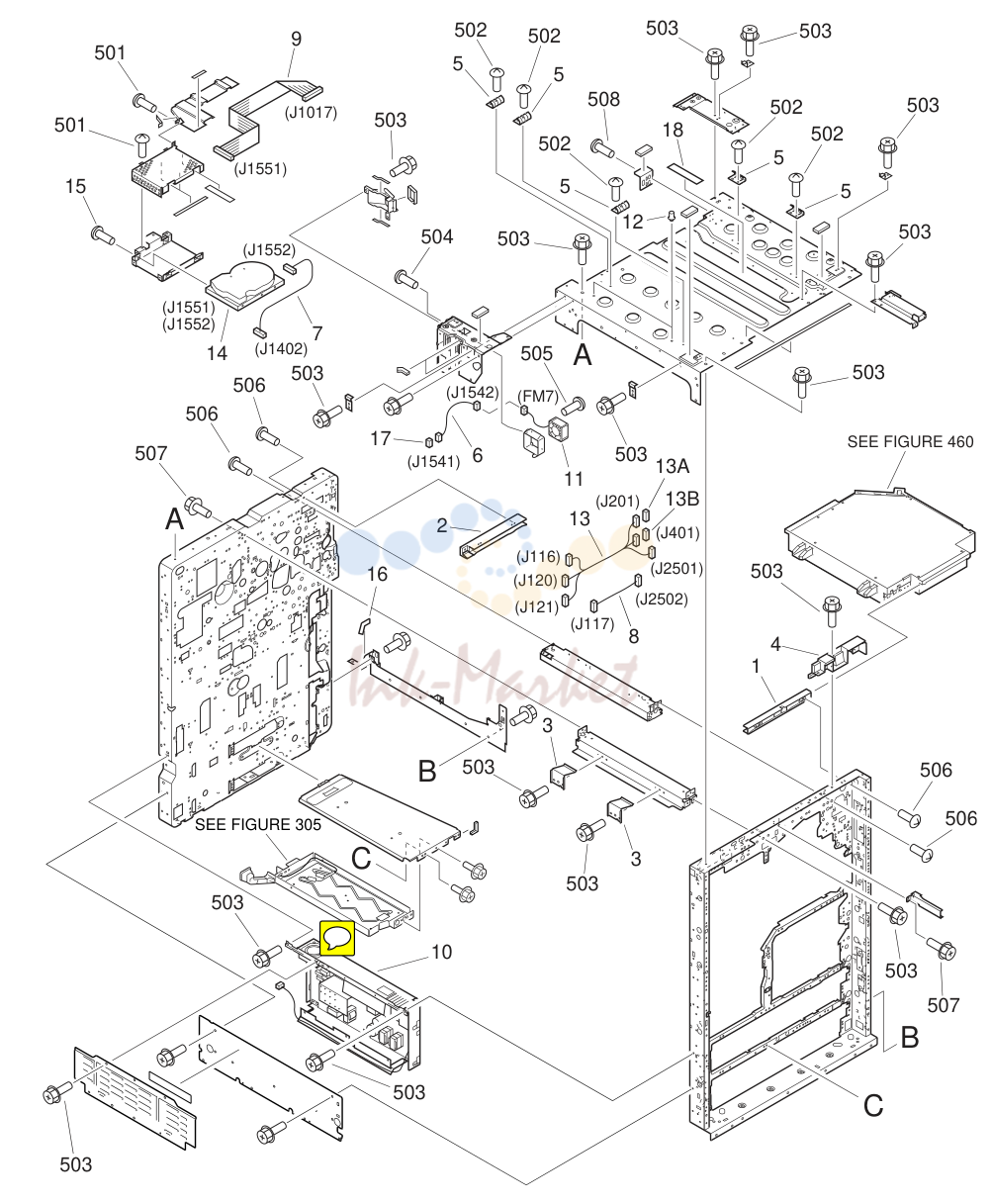

- INTERNAL COMPONENTS 2

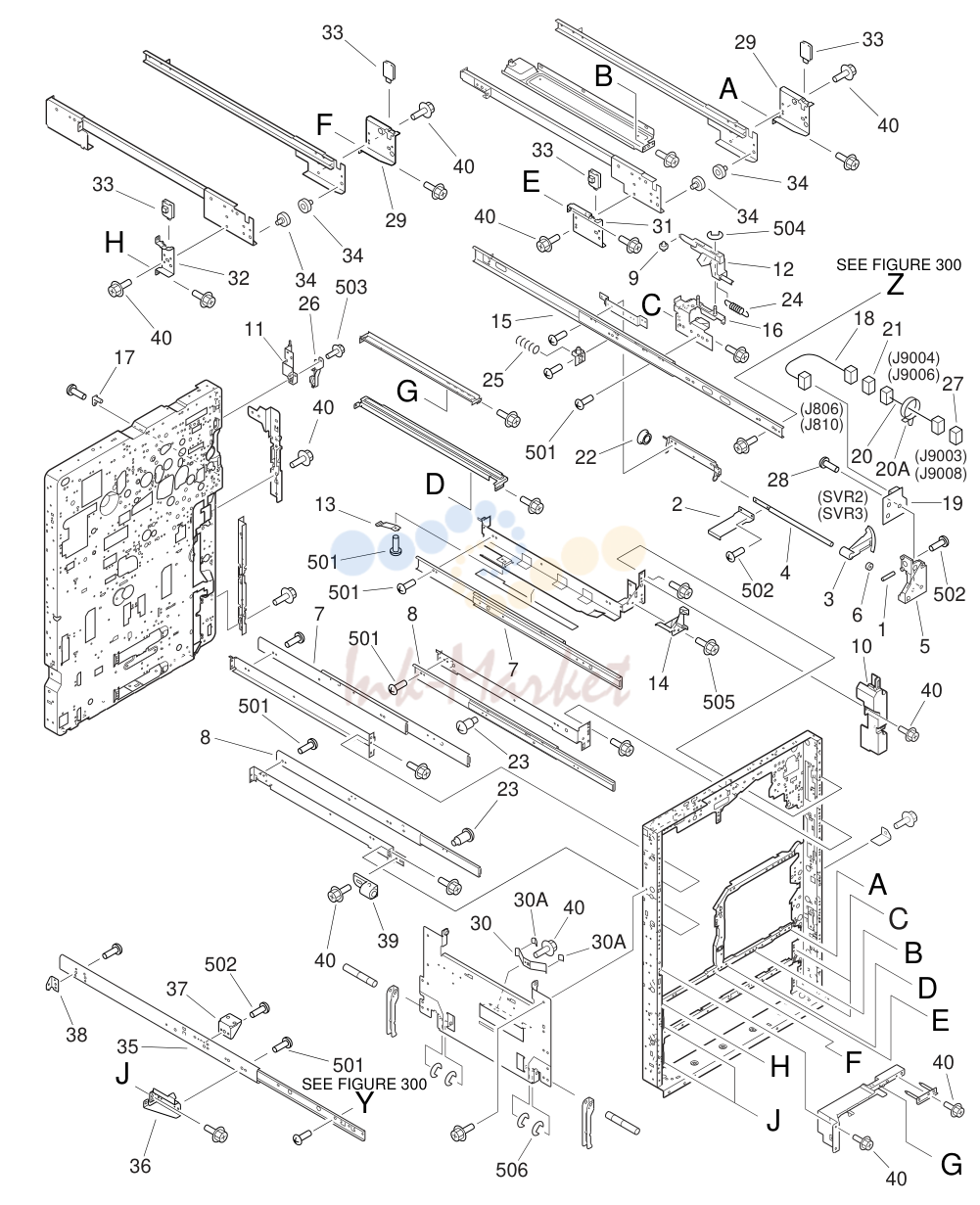

- SEE FIGURE 300

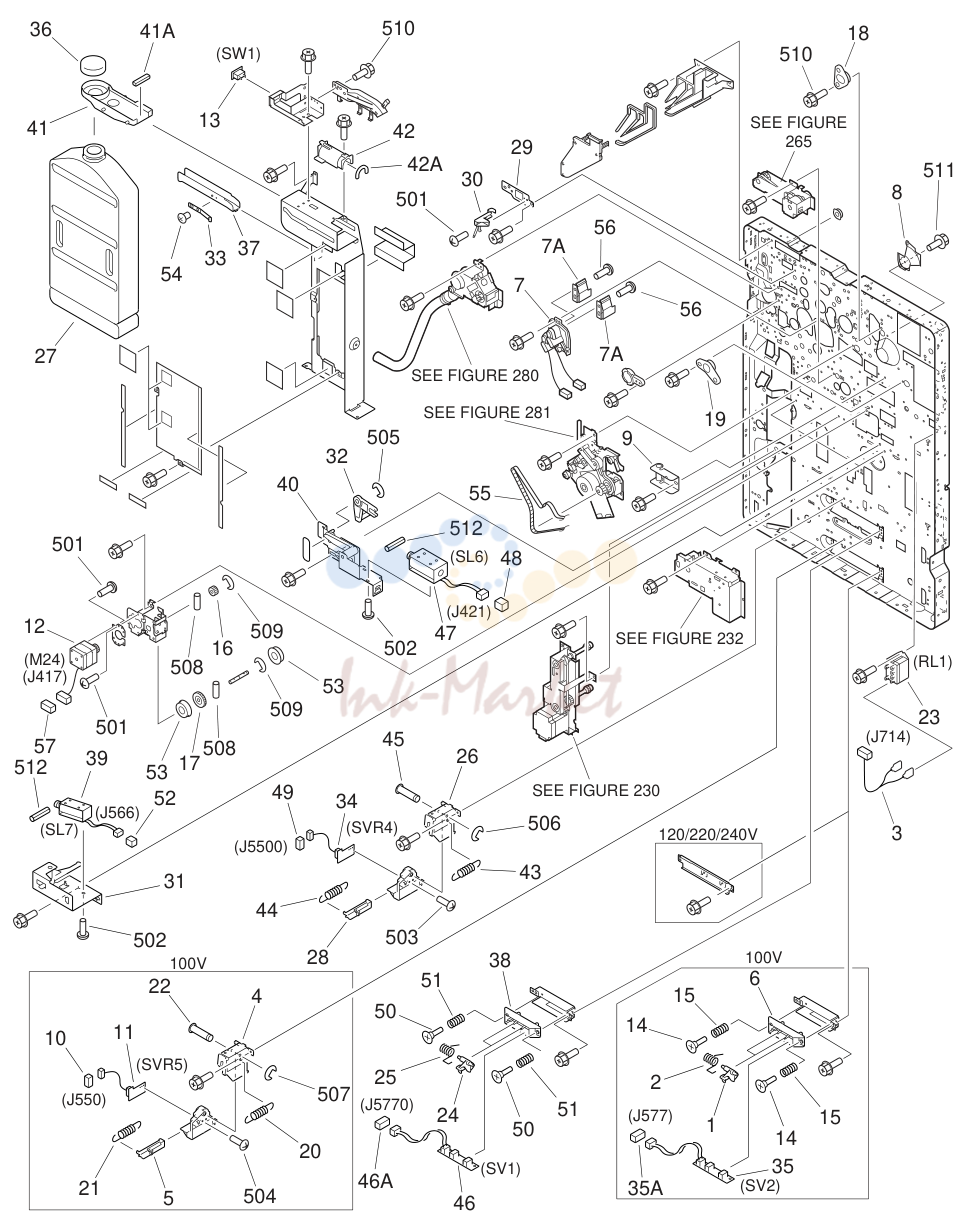

- MACHINE REAR PLATE 1
- SEE FIGURE 231

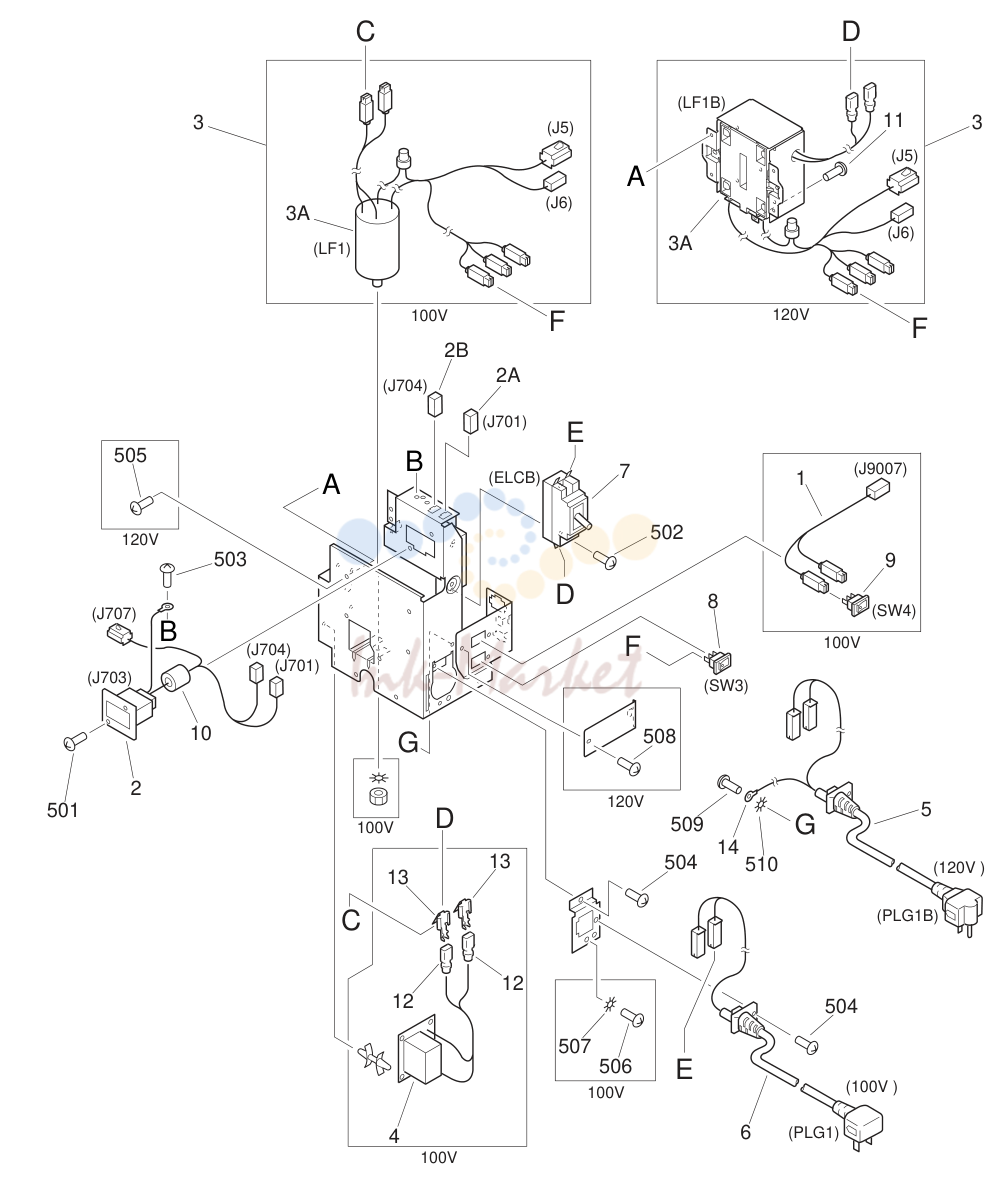

- POWER CORD TERMINAL в сборе (100/120V)
- POWER CORD TERMINAL в сборе (220/240V)
- CONTROL PANEL в сборе
- MACHINE EXHAUST FAN в сборе
- READER в сборе (2/2)
- SCANNER MOUNT в сборе
- VERTICAL PATH DUPLEXING FEED DRIVE в сборе
- LIFTER DRIVE в сборе
- MAIN DRIVE в сборе
- PRE-REGIST DRIVE в сборе
- WASTE TONER в сборе
- MAIN MOTOR DRIVE в сборе
- CASSETTE
- 1.5K RIGHT PAPER DECK в сборе
- 1.5K LEFT PAPER DECK в сборе
- CASSETTE HEATER в сборе
- CASSETTE PICK-UP в сборе
- DECK RIGHT PICK-UP в сборе
- DECK LEFT PICK-UP в сборе
- MULTI FEED в сборе (2/2)
- MULTI FEEDER TRAY в сборе
- FIXING/FEEDER FRAME в сборе (3/3)
- REGISTRATION TRANSFER в сборе
- FEEDER в сборе
- INTERNAL DELIVERY UPPER в сборе
- EXTERNAL DELIVERY UPPER в сборе
- DUPLEXING FEEDER в сборе (3/3)
- MIRROR в сборе 1
- PHOTO-SENSITIVE DRUM в сборе
- PRIMARY CORONA в сборе
- PRE-TRANSFER CORONA в сборе
- TRANSFER/SEPARATE CORONA в сборе
- AP KIT в сборе (2/2)
- HOPPER в сборе (2/2)
- DEVELOPING в сборе
- SEPARATION CLAW DRIVE в сборе
- FIXING в сборе
- DC CONTROLLER плата в сборе
- AC DRIVER плата в сборе
- MAIN CONTROLLER плата в сборе
- POTENTIAL MEASURING плата в сборе
- MOTOR DRIVER плата в сборе
- H.V. TRANSFORMER плата в сборе

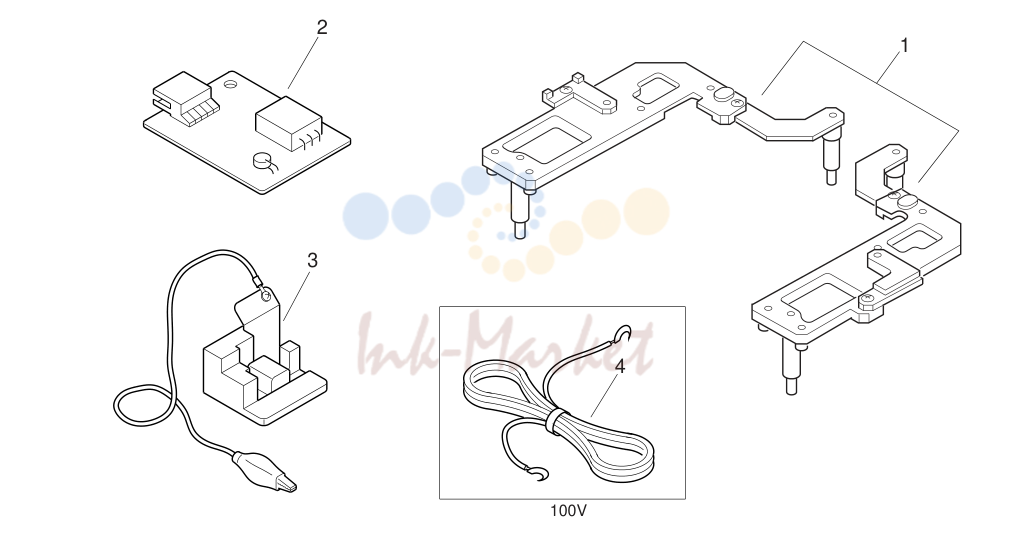

SPECIAL TOOLS
| № | Артикул | Наименование |
|---|---|---|
| 1 | FY9-3009-040 запросить цену → | MIRROR POSITIONING TOOLS |
| 2 | FY9-3014-000 запросить цену → | ENVIRONMENT SENSOR TOOL |
| 3 | FY9-3012-000 запросить цену → | TERMINAL, POTENTIAL SENSOR |
| 4 | FH2-5006-000 запросить цену → | CABLE, GROUNDING 100V |

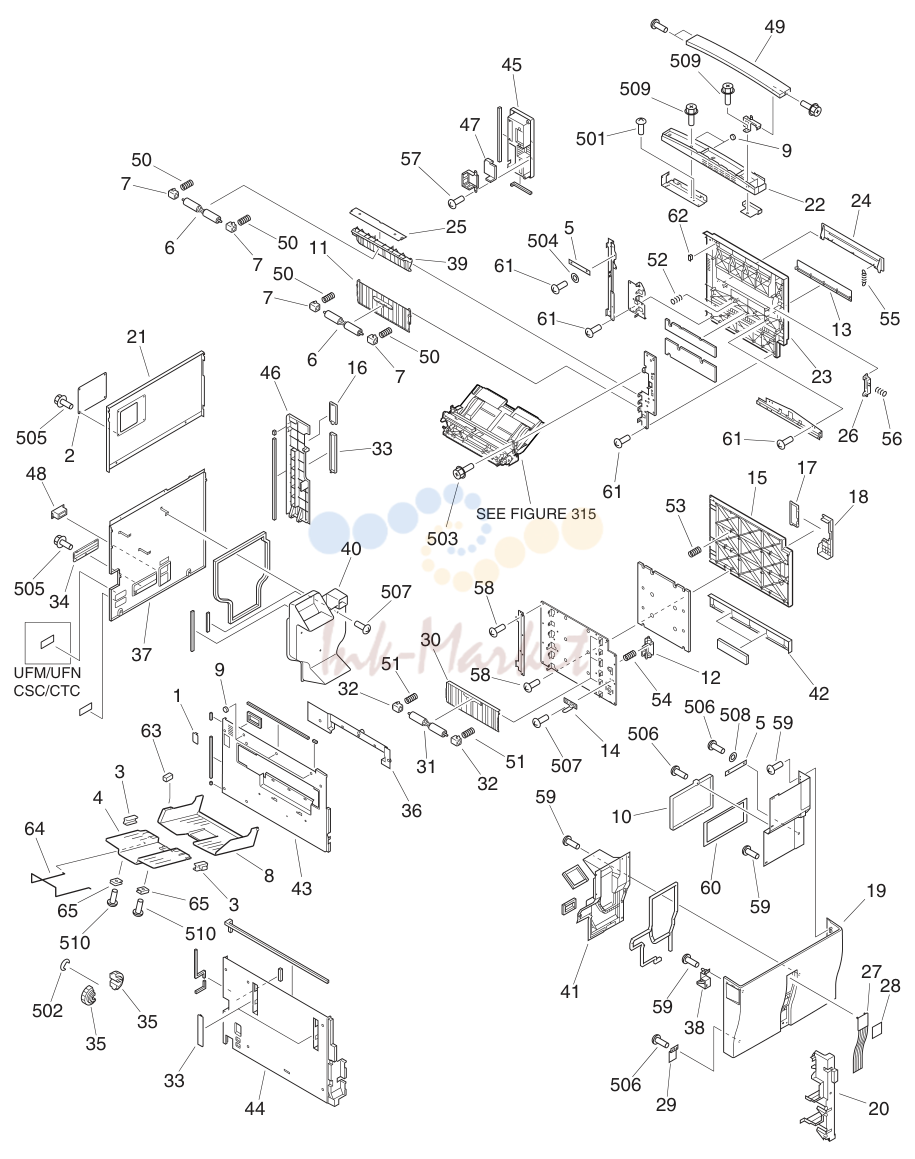

EXTERNAL COVERS, PANELS, ETC.
| № | Артикул | Наименование |
|---|---|---|
| 1 | FA6-8847-000 запросить цену → | PLATE, MAGNET |
| 2 | FB1-7157-000 запросить цену → | COVER, BLANKING, REAR |
| 3 | FB1-7197-000 запросить цену → | GUIDE, TRAY, COPY |
| 4 | FB5-5598-000 запросить цену → | TRAY, COPY, 2 |
| 5 | FB2-7551-000 запросить цену → | TAPE, SUPPORT |
| 6 | FB2-7754-030 запросить цену → | ROLLER |
| 7 | FB2-7755-000 запросить цену → | BUSHING |
| 8 | FB3-2032-000 запросить цену → | TRAY, COPY, 1 |
| 9 | FB3-6085-000 запросить цену → | COVER |
| 10 | FB4-1727-000 запросить цену → | COVER, SERVICE BOOK |
| 11 | FB4-1964-000 запросить цену → | GUIDE, VERTICAL PATH SWING |
| 12 | FB4-1965-000 запросить цену → | HANDLE, RIGHT DOOR |
| 13 | FB4-1967-000 запросить цену → | PLATE, BLANKING |
| 14 | FB4-1969-000 запросить цену → | FLAG, RIGHT DOOR SENSOR |
| 15 | FB4-1970-000 запросить цену → | RIGHT DOOR, LOWER |
| 16 | FB4-7478-000 запросить цену → | COVER, LATCH, RIGHT |
| 17 | FB4-7882-000 запросить цену → | COVER, LATCH BLANKING |
| 18 | FB4-7883-000 запросить цену → | COVER, HANDLE |
| 19 | FB5-2852-000 запросить цену → | COVER, FRONT |
| 20 | FB5-2860-000 запросить цену → | PANEL, INTERNAL, RIGHT LOWER |
| 21 | FB5-2866-000 запросить цену → | PANEL, REAR UPPER |
| 22 | FB5-2876-000 запросить цену → | UPPER, PANEL, RIGHT, LOVER |
| 23 | FB5-2906-000 запросить цену → | RIGHT DOOR, UPPER |
| 24 | FB5-2911-000 запросить цену → | RIGHT DOOR, CENTER |
| 25 | FB5-2913-000 запросить цену → | SHEET, REGISTRATION |
| 26 | FB5-2914-000 запросить цену → | HANDLE |
| 27 | FB5-3358-000 запросить цену → | PLATE, FRONT COVER |
| 28 | FB5-3359-000 запросить цену → | EMBLEM IR5000 EXCEPT NRF,MPL |
| FB5-5588-000 запросить цену → | EMBLEM IR5000 NRF,MPL | |
| 100 | FB5-5557-000 запросить цену → | EMBLEM IR6000 EXCEPT NRH,NSN |
| FB5-5589-000 запросить цену → | EMBLEM IR6000 NRH,NSN | |
| 29 | FB2-7864-000 запросить цену → | PLATE, MAGNET |
| 30 | FB2-7750-000 запросить цену → | GUIDE, VERT. PATH SWING |
| 33 | FB2-8102-000 запросить цену → | COVER, HANDLE, 1 |
| 34 | FB2-8247-000 запросить цену → | COVER, FILTER CASE |
| 35 | FB5-3419-000 запросить цену → | ROLLER, WOODRUFF |
| 36 | FB5-3492-000 запросить цену → | PANEL, DELIVERY |
| 37 | FB5-3542-000 запросить цену → | PANEL, REAR LOWER |
| 38 | FB5-3576-000 запросить цену → | ACTUATOR |
| 39 | FF5-9841-000 запросить цену → | GUIDE, REGISTRATION, SWING |
| 40 | FF5-9864-000 запросить цену → | DUCT, LINK |
| 41 | FF5-9909-000 запросить цену → | DUCT, FRONT |
| 42 | FF5-9916-000 запросить цену → | PANEL, RIGHT LOWER |
| 43 | FF5-9918-000 запросить цену → | PANEL, LEFT, UPPER |
| 44 | FF5-9919-000 запросить цену → | PANEL, LEFT, LOWER |
| 45 | FF5-9920-000 запросить цену → | COVER, CONNECTOR LQH,PKK,NRF,PKL,QCW RBZ,SCK,TBZ,UFM LQK,PKZ,NRH,PLH,QCX RCY,SCL,TCM,UFN |
| FF5-9978-000 запросить цену → | COVER, CONNECTOR MPM,LQJ,FSC,MPL,PPX PLM,PNF,DSC,RDY,BSC ASC,CSC,MPN,LQL,FTC NSN,PPY,PNQ,PSW,DTC REH,BTC,ATC,CTC | |
| 46 | FF5-9921-000 запросить цену → | PANEL, WASTE TONER |
| 47 | FF5-9967-000 запросить цену → | FILTER, AIR |
| 48 | FH2-6552-000 запросить цену → | COVER, CONNECTOR |
| 49 | FB5-2875-000 запросить цену → | PANEL, UPPER, RIGHT |
| 50 | FS5-2921-000 запросить цену → | SPRING, COMPRESSION |
| 52 | FS5-2922-000 запросить цену → | SPRING, COMPRESSION |
| 54 | FS6-2826-000 запросить цену → | SPRING, COMPRESSION |
| 55 | FS7-2325-000 запросить цену → | SPRING, TENSION |
| 56 | FS7-2326-000 запросить цену → | SPRING, COMPRESSION |
| 57 | XA9-0605-000 запросить цену → | SCREW,P,M4X8 LQH,PKK,NRF,PKL,QCW RBZ,SCK,TBZ,UFM LQK,PKZ,NRH,PLH,QCX RCY,SCL,TCM,UFN |
| 59 | XA9-0615-000 запросить цену → | SCREW,P,M4X8 |
| 60 | FB5-5586-000 запросить цену → | LABEL, SERVICE |
| 61 | XA9-0870-000 запросить цену → | SCREW,P,M4X10 |
| 62 | XZ9-0516-000 запросить цену → | CATCH, MAGNET |
| 63 | XZ9-0406-000 запросить цену → | CATCH, MAGNET |
| 64 | FB5-5597-000 запросить цену → | BAR, COPY TRAY |
| 65 | FB5-5596-000 запросить цену → | HOLDER, BAR |
| 501 | XB1-2400-409 запросить цену → | SCREW,MACH.,TRUSS HEAD,M4X4 |
| 502 | XD2-1100-642 запросить цену → | RING,E |
| 503 | XB3-6400-805 запросить цену → | SCREW,RS,M4X8 |
| 504 | XD1-1104-135 запросить цену → | SHIM |
| 505 | XB3-6400-800 запросить цену → | SCREW,RS,M4X8 |
| 506 | XB1-2400-607 запросить цену → | AR SCREW,MACH.,TRUSS HEAD,M4X6 |
| 507 | XB1-2400-609 запросить цену → | AR SCREW,MACH.,TRUSS HEAD,M4X6 |
| 508 | XD1-4200-602 запросить цену → | WASHER,TOOTHED LOCK |
| 509 | XB3-6401-005 запросить цену → | AR SCREW,RS,M4X10 |
| 510 | XB4-7400-809 запросить цену → | SCREW,TAPPING,TRUSS HEAD,M4X8 |

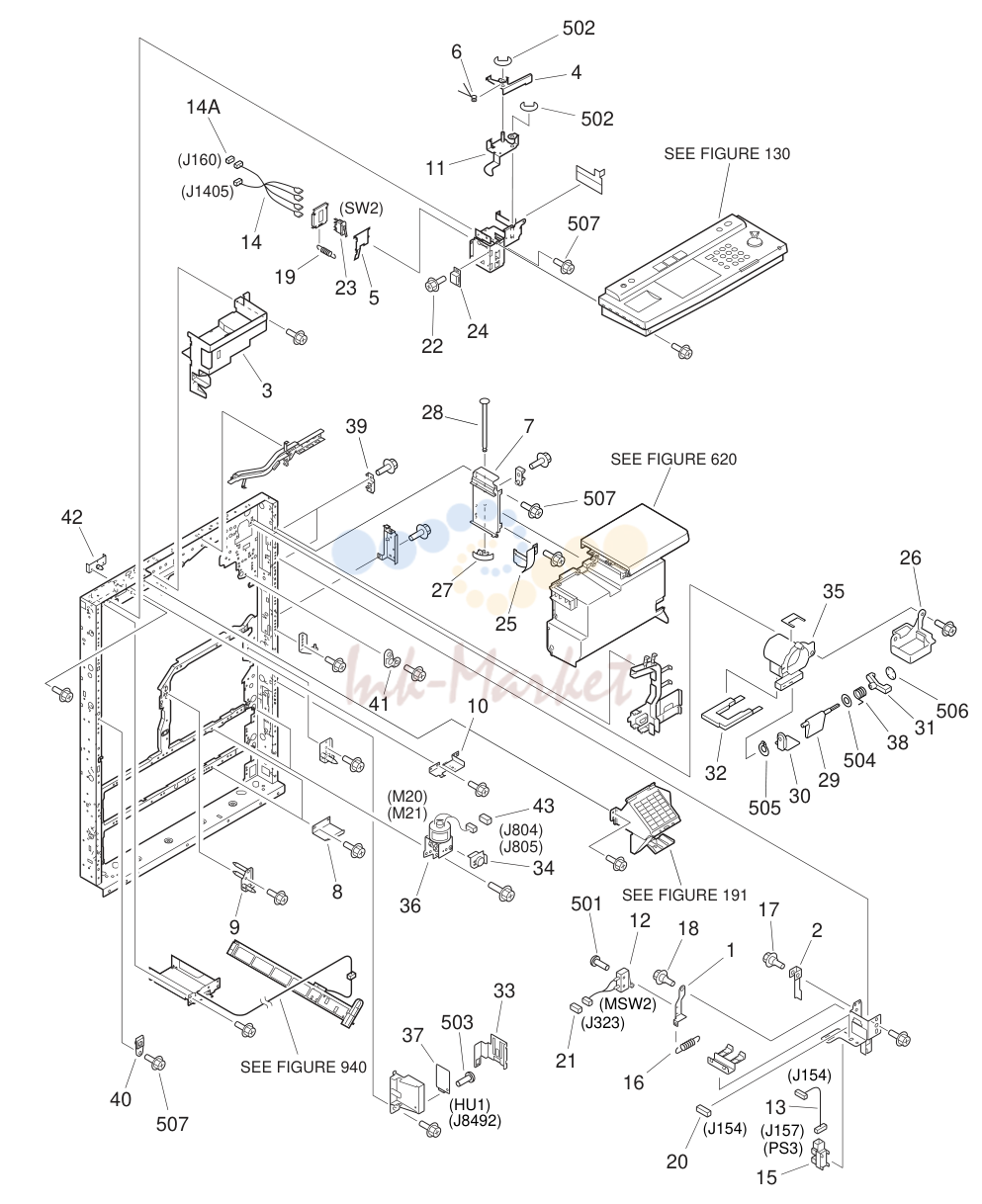

MACHINE FRONT PLATE
| № | Артикул | Наименование |
|---|---|---|
| 1 | FB2-7559-000 запросить цену → | MOUNT, SWITCH |
| 2 | FB2-7560-000 запросить цену → | COVER, SWITCH |
| 3 | FB5-2856-000 запросить цену → | PANEL, INTERNAL, LEFT |
| 4 | FB5-2983-000 запросить цену → | LEVER |
| 5 | FB5-2985-000 запросить цену → | PLATE, DOOR SWITCH |
| 6 | FB5-2986-000 запросить цену → | SPRING, TORSION |
| 7 | FB5-3376-000 запросить цену → | PLATE, HINGE, FRONT |
| 8 | FB5-5627-000 запросить цену → | PLATE, RELEASE |
| 9 | FF5-3004-020 запросить цену → | SUPPORT, PAPER PICK-UP, LOWER |
| 10 | FF5-8152-000 запросить цену → | PLATE, LOCK, RIGHT |
| 11 | FF5-9808-000 запросить цену → | LEVER, CRANK |
| 12 | FG2-6932-000 запросить цену → | H.V. DOOR SWITCH узел MSW2 J323 |
| 13 | FG2-7383-000 запросить цену → | CABLE, DOOR CONNECTING J154,157 |
| 14 | FG6-5453-000 запросить цену → | CABLE, DOOR SWITCH J160,1405 |
| VS1-5057-002 запросить цену → | CONNECTOR, SNAP TIGHT J160 | |
| 15 | FH7-7394-000 запросить цену → | PHOTO-INTERRUPTER PS3 J157 |
| 16 | FS5-2958-000 запросить цену → | SPRING, TENSION |
| 17 | FS5-9166-000 запросить цену → | SCREW, STEPPED, M4 |
| 18 | FS5-9216-000 запросить цену → | SCREW,STEPPED,M4X6 |
| 19 | FS7-2341-000 запросить цену → | SPRING, TENSION |
| 20 | VS1-5057-004 запросить цену → | CONNECTOR, SNAP TIGHT J154 |
| 22 | XA9-0656-000 запросить цену → | SCREW,RS,M3X10 |
| 23 | WC4-5125-000 запросить цену → | SWITCH,SENSITIVE SW2 |
| 24 | XZ9-0251-000 запросить цену → | CATCH, MAGNET |
| 25 | FB2-7012-000 запросить цену → | COVER, CONNECTOR |
| 26 | FB2-7027-000 запросить цену → | COVER, TONER |
| 27 | FB2-7866-000 запросить цену → | PLATE, HINGE STOP |
| 28 | FB2-7867-020 запросить цену → | SHAFT, HINGE |
| 101 | FB2-8118-000 запросить цену → | SHUTTER |
| 30 | FB2-8119-000 запросить цену → | SUPPORT, SHUTTER |
| 31 | FB2-8120-000 запросить цену → | LEVER, SHUTTER |
| 32 | FB2-8122-000 запросить цену → | SEAL, 2 |
| 33 | FB2-8345-000 запросить цену → | PLATE, GROUNDING |
| 34 | FB4-2623-000 запросить цену → | COVER, LIFT MOTOR |
| 35 | FF5-3124-000 запросить цену → | PIPE, CONNECT |
| 36 | FH6-1441-000 запросить цену → | MOTOR, DC 7.2W M20,21 J804,805 |
| 37 | FH7-7342-000 запросить цену → | SENSOR, HUMIDITY HU1 J8492 |
| 38 | FS5-2901-000 запросить цену → | SPRING TORSION |
| 39 | FB5-2953-000 запросить цену → | HOOK, DOOR |
| 40 | FB5-3334-000 запросить цену → | BUSHING |
| 41 | FS5-1932-000 запросить цену → | BUSHING |
| 42 | FF5-7658-000 запросить цену → | PLATE, POSITIONING, FIXING |
| 501 | XB1-2230-809 запросить цену → | SCREW,MACH.,TRUSS HEAD,M2.3X8 |
| 502 | XD2-1100-642 запросить цену → | RING,E |
| 503 | XB4-7300-609 запросить цену → | SCREW,TAPPING,TRUSS HEAD,M3X6 |
| 504 | XD1-1105-224 запросить цену → | SHIM |
| 505 | XD2-2100-302 запросить цену → | RING,GRIP |
| 506 | XD2-2300-302 запросить цену → | RING,TOOTHED LOCK |
| 507 | XB3-6400-800 запросить цену → | AR SCREW,RS,M4X8 |

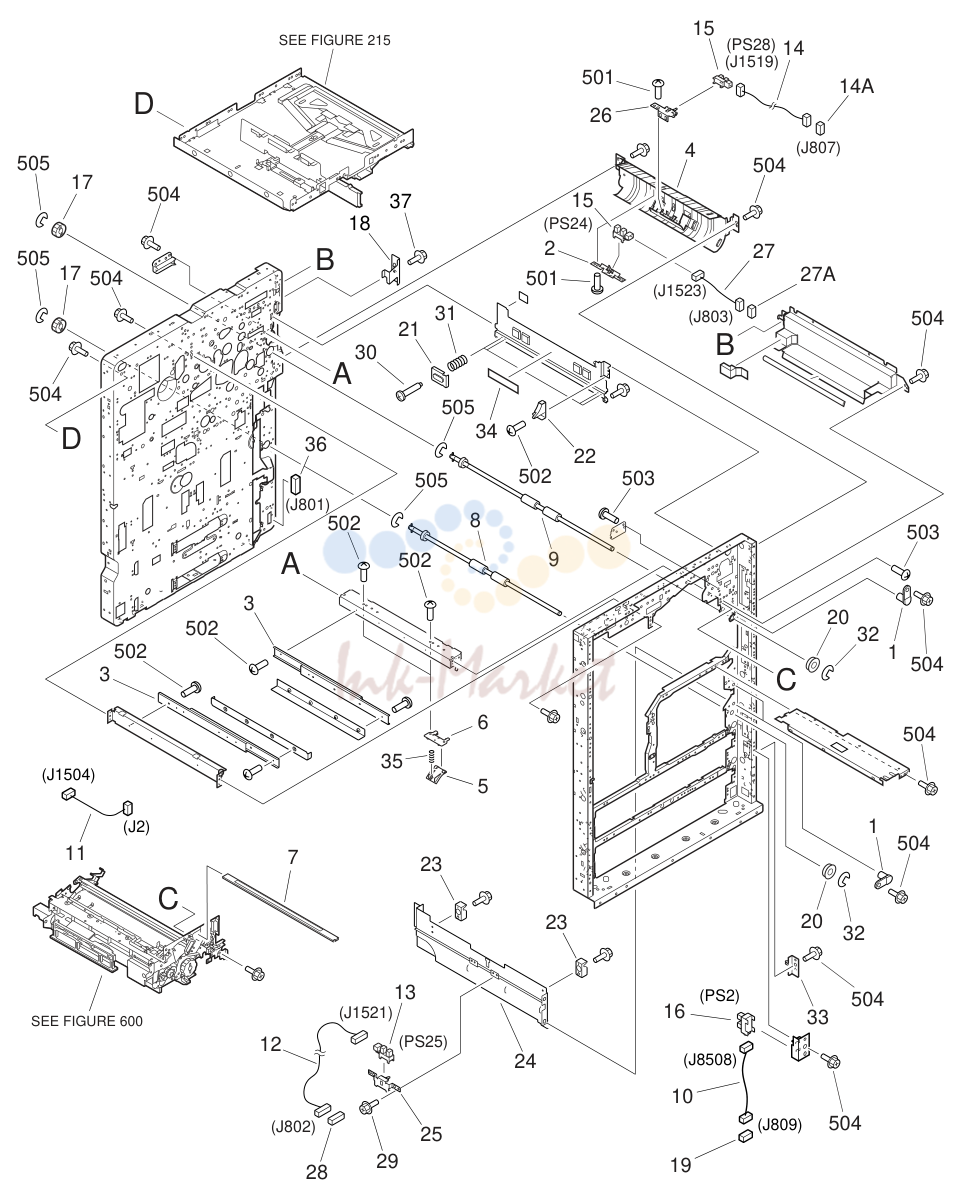

INTERNAL COMPONENTS 1
| № | Артикул | Наименование |
|---|---|---|
| 1 | FB2-8010-000 запросить цену → | PIN, GUIDE, POSITIONING |
| 2 | FF5-9842-000 запросить цену → | PLATE, SENSING |
| 3 | FB2-8169-020 запросить цену → | RAIL |
| 4 | FB5-2916-000 запросить цену → | GUIDE, VERTICAL PATH |
| 5 | FB5-2951-000 запросить цену → | BLOCK, GUIDE PRESSURE, 1 |
| 6 | FB5-2957-000 запросить цену → | BLOCK, GUIDE PRESSURE, 2 |
| 7 | FF5-9899-000 запросить цену → | GLASS, DUST-PROOF |
| 8 | FF5-9964-000 запросить цену → | ROLLER, VERTICAL PATH, 0 |
| 9 | FF5-9965-000 запросить цену → | ROLLER, VERTICAL PATH, 1 |
| 10 | FG5-5049-000 запросить цену → | CABLE, RIGHT DOOR J809,8508 |
| 11 | FG6-5435-000 запросить цену → | CABLE, DRUM HEATER J2,1504 |
| 12 | FG6-5460-000 запросить цену → | CABLE, VERTICAL PATH, 2 J802,1521 |
| 13 | FH7-7394-000 запросить цену → | PHOTO-INTERRUPTER PS25 J1521 |
| 14 | FG6-5462-000 запросить цену → | CABLE, SENSOR J807,1519 |
| VS1-5057-003 запросить цену → | CONNECTOR, SNAP TIGHT J807 | |
| 16 | FH7-7462-000 запросить цену → | PHOTO-INTERRUPTER PS2 J8508 |
| 17 | FS7-0641-000 запросить цену → | GEAR, 24T |
| 18 | FB2-8132-020 запросить цену → | SUPPORT, TAPE |
| 19 | VS1-5057-004 запросить цену → | CONNECTOR, SNAP TIGHT J809 |
| 20 | FA9-2112-000 запросить цену → | BUSHING |
| 21 | FB2-6956-000 запросить цену → | PLATE, PRESSURE, BLACK |
| 22 | FB2-6957-000 запросить цену → | BLOCK, HOPPER STOP |
| 23 | FB2-8003-000 запросить цену → | GUIDE, SWING |
| 24 | FB2-8002-030 запросить цену → | GUIDE, VERTICAL PATH, MIDDLE |
| 25 | FF5-2990-020 запросить цену → | MOUNT, FEEDER SENSOR |
| 26 | FF5-3002-030 запросить цену → | PLATE, VERTICAL PATH SENSING |
| 27 | FG6-5454-000 запросить цену → | CABLE, VERTICAL PATH, 1 J803,1523 |
| 29 | XA9-0628-000 запросить цену → | SCREW,RS,M4X8 |
| 30 | FS5-9274-000 запросить цену → | SCREW,STEPPED,M5X2.5 |
| 31 | FS6-2001-000 запросить цену → | SPRING, COMPRESSION |
| 32 | XD9-0137-000 запросить цену → | RING,E |
| 33 | FB4-1421-000 запросить цену → | MOUNT, LATCH |
| 34 | FS6-8820-000 запросить цену → | LABEL, "WARNING LASER" 100/120V |
| FS5-8623-000 запросить цену → | LABEL, "WARNING LASER" 220/240V | |
| 35 | FS7-2330-000 запросить цену → | SPRING, COMPRESSION |
| 36 | VS1-6319-030 запросить цену → | CONNECTOR, SNAP TIGHT J801 |
| 37 | XA9-0629-000 запросить цену → | SCREW,RS,M4X8 |
| 501 | XB1-2400-609 запросить цену → | SCREW,MACH.,TRUSS HEAD,M4X6 |
| 502 | XB1-2300-409 запросить цену → | AR SCREW,MACH.,TRUSS HEAD,M3X4 |
| 503 | XB4-7400-809 запросить цену → | SCREW,TAPPING,TRUSS HEAD,M4X8 |
| 504 | XB3-6400-800 запросить цену → | AR SCREW,RS,M4X8 |
| 505 | XD2-1100-642 запросить цену → | RING,E |
INTERNAL COMPONENTS 2
| № | Артикул | Наименование |
|---|---|---|
| 1 | FB5-2972-000 запросить цену → | RAIL, FRONT |
| 2 | FB5-2973-000 запросить цену → | RAIL, REAR |
| 3 | FB5-2974-000 запросить цену → | SPRING, LEAF |
| 4 | FB5-3485-000 запросить цену → | COVER, HOPPER, REAR |
| 5 | FB5-3680-000 запросить цену → | SPRING, GROUNDING |
| 6 | FF3-4029-000 запросить цену → | CABLE, HDD FAN J1541,1542 |
| 7 | FG6-5463-000 запросить цену → | CABLE, HDD J1402,1552 |
| 8 | FG6-5461-000 запросить цену → | CABLE, LASER SHIELD J117,2502 |
| 9 | FG6-5465-000 запросить цену → | CABLE, HDD J1017,1551 |
| 10 | FH3-2590-000 запросить цену → | REGULATOR, SWITCHING 100/120V |
| FH3-2591-000 запросить цену → | REGULATOR, SWITCHING 220/240V | |
| 11 | FH6-1742-000 запросить цену → | FAN, COOLING FM7 J1542 |
| 12 | FS6-4798-000 запросить цену → | SCREW,M6 |
| 13 | FG6-5449-000 запросить цену → | CABLE, READER CONNECTOR J116,120,121 J201,401,2501 |
| VS1-5057-005 запросить цену → | CONNECTOR, SNAP TIGHT J201 | |
| VS1-6318-004 запросить цену → | CONNECTOR, SNAP, TIGHT J401 | |
| 14 | WM2-5137-000 запросить цену → | HARD DISK DRIVE J1551,1552 |
| 15 | XA9-0896-000 запросить цену → | SCREW,M3.2X4.8 |
| 16 | FB3-9784-000 запросить цену → | TAPE, PROTECT |
| 17 | VS1-6318-005 запросить цену → | CONNECTOR, SNAP TIGHT J1541 |
| 18 | FS6-8820-000 запросить цену → | LABEL, "WARNING LASER" 100/120V |
| FS5-8623-000 запросить цену → | LABEL, "WARNING LASER" 220/240V | |
| 501 | XB1-2400-607 запросить цену → | SCREW,MACH.,TRUSS HEAD,M4X6 |
| 502 | XB2-7400-607 запросить цену → | SCREW,W/WASHER,M4X6 |
| 503 | XB3-6400-800 запросить цену → | AR SCREW,RS,M4X8 |
| 504 | XB4-7400-609 запросить цену → | SCREW,TAPPING,TRUSS HEAD,M4X6 |
| 505 | XB4-7402-009 запросить цену → | SCREW,TAPPING,TRUSS HEAD,M4X20 |
| 506 | XB6-7400-809 запросить цену → | SCREW,TP,M4X8 |
| 507 | XB3-6401-000 запросить цену → | SCREW,RS,M4X10 |
| 103 | XB1-2400-809 запросить цену → | SCREW,MACH.,TRUSS HEAD,M4X8 |
SEE FIGURE 300
| № | Артикул | Наименование |
|---|---|---|
| 1 | FA5-2924-000 запросить цену → | PIN,DOWEL |
| 2 | FB4-1355-000 запросить цену → | PLATE, LIFTING |
| 3 | FB4-2018-000 запросить цену → | GEAR, 16T |
| 4 | FB4-2020-000 запросить цену → | SHAFT, CASSETTE LIFT |
| 5 | FB4-2023-000 запросить цену → | HOLDER, PAPER SENSOR плата |
| 6 | FB4-2024-000 запросить цену → | COUPLING |
| 7 | FB4-2041-000 запросить цену → | RAIL, SLIDE, FIXING/FEEDER |
| 8 | FB4-2042-000 запросить цену → | RAIL, SLIDE, DUPLEXING |
| 9 | FB4-5335-000 запросить цену → | ROLLER, CAM |
| 10 | FB5-2873-000 запросить цену → | PANEL, INTERNAL, RIGHT |
| 11 | FB5-2955-000 запросить цену → | PLATE, HINGE, UPPER |
| 12 | FB5-3351-000 запросить цену → | BUTTON |
| 13 | FB5-3614-000 запросить цену → | SPRING, LEAF |
| 14 | FB5-3616-000 запросить цену → | GUIDE, RAIL |
| 15 | FB5-5626-000 запросить цену → | RAIL, SLIDE |
| 16 | FF5-9892-000 запросить цену → | SUPPORT, RAIL, RIGHT FRONT |
| 17 | FF5-9905-000 запросить цену → | PIN, POSITIONING |
| 18 | FG6-1906-000 запросить цену → | CABLE, CASSETTE PAPER SENSOR J806,810,9004,9006 |
| 19 | FG6-1941-000 запросить цену → | PAPER SENSOR плата в сборе SVR2,3 J806,810 |
| 20 | FG6-5484-000 запросить цену → | CABLE, CASSETTE PAPER SENSOR J9003,9004,9006,9008 |
| WT2-5565-000 запросить цену → | CLAMP, CABLE | |
| 21 | VS1-5057-003 запросить цену → | CONNECTOR, SNAP TIGHT J9004,9006 |
| 22 | FS5-1787-000 запросить цену → | BUSHING |
| 23 | FS5-9643-000 запросить цену → | SCREW,STEPPED,M4 |
| 24 | FS6-2740-000 запросить цену → | SPRING, TENSION |
| 25 | FS6-2746-000 запросить цену → | SPRING, COMPRESSION |
| 26 | FB5-2959-000 запросить цену → | COVER, CABLE |
| 28 | XA9-0596-000 запросить цену → | SCREW,P,M3X6 |
| 104 | FB2-7887-020 запросить цену → | SUPPORT, RAIL, 1 |
| 30 | FF5-9969-000 запросить цену → | SPRING, LEAF |
| FB5-3346-000 запросить цену → | SHEET | |
| 31 | FB2-7888-020 запросить цену → | SUPPORT, RAIL, 2 |
| 32 | FB2-7891-000 запросить цену → | SUPPORT, LEFT |
| 33 | FB2-8033-020 запросить цену → | BLOCK, DECK RAIL STOP |
| 34 | XG9-0224-000 запросить цену → | BEARING |
| 35 | FB3-9343-000 запросить цену → | RAIL, SLIDE |
| 36 | FB3-9345-000 запросить цену → | SUPPORT, RAIL, LEFT FRONT |
| 37 | FB3-9359-000 запросить цену → | SUPPORT, CASSETTE, REAR |
| 38 | FB4-1201-000 запросить цену → | SUPPORT, RAIL, LEFT REAR |
| 39 | FF5-2930-000 запросить цену → | MOUNT, MAGNET |
| 40 | XA9-0628-000 запросить цену → | AR SCREW,RS,M4X8 |
| 501 | XB1-2400-409 запросить цену → | SCREW,MACH.,TRUSS HEAD,M4X4 |
| 502 | XB1-2400-609 запросить цену → | SCREW,MACH.,TRUSS HEAD,M4X6 |
| 503 | XB3-6400-800 запросить цену → | SCREW,RS,M4X8 |
| 504 | XD2-1100-402 запросить цену → | RING,E |
| 505 | XB3-6400-600 запросить цену → | SCREW,RS,M4X6 |
| 506 | XD2-1100-642 запросить цену → | RING,E |
MACHINE REAR PLATE 1
| № | Артикул | Наименование |
|---|---|---|
| 1 | FB1-8735-000 запросить цену → | ARM, SENSOR 100V |
| 2 | FB1-8737-000 запросить цену → | SPRING, TORSION 100V |
| 3 | FG6-5452-000 запросить цену → | CABLE, DC RELAY J714 |
| 4 | FB3-9362-000 запросить цену → | MOUNT, VR HOLDER 100V |
| 5 | FB3-9363-000 запросить цену → | SHAFT, SLIDE 100V |
| 6 | FB3-9364-000 запросить цену → | HOLDER, SWITCH 100V |
| 7 | FG6-5057-000 запросить цену → | CABLE, HIGH VOLTAGE |
| FB5-3678-000 запросить цену → | SPRING, LEAF | |
| 8 | FB5-5635-000 запросить цену → | COVER, PROTECT |
| 9 | FF5-3045-000 запросить цену → | PLATE, STOP |
| 10 | VS1-5057-003 запросить цену → | CONNECTOR, SNAP TIGHT 100V J550 |
| 11 | FG5-1957-000 запросить цену → | CASSETTE VR плата в сборе 100V SVR5 J550 |
| 12 | FH6-1717-000 запросить цену → | MOTOR, STEPPING, DC 24V M24 J417 |
| 13 | FH7-6316-000 запросить цену → | SWITCH, MAIN SW1 |
| 14 | FS2-9327-000 запросить цену → | SCREW, STEPPED, M4 100V |
| 15 | FS3-2044-000 запросить цену → | SPRING, COMPRESSION 100V |
| 16 | FS4-0145-000 запросить цену → | GEAR, 20T |
| 17 | FS5-0662-000 запросить цену → | GEAR, 36T |
| 18 | FS5-1933-000 запросить цену → | BUSHING |
| 19 | FS5-1934-000 запросить цену → | BUSHING |
| 20 | FS5-2322-000 запросить цену → | SPRING, TENSION 100V |
| 21 | FS5-2323-020 запросить цену → | SPRING, TENSION 100V |
| 22 | FS5-7128-000 запросить цену → | SHAFT 100V |
| 23 | WB1-5176-000 запросить цену → | RELAY, POWER RL1 |
| 27 | FB2-6793-000 запросить цену → | BOTTLE, WASTE TONER |
| 105 | FB2-6954-000 запросить цену → | PLATE, BIAS CONNECTOR |
| 30 | FB2-6958-000 запросить цену → | CONNECTOR |
| 31 | FF5-3190-000 запросить цену → | MOUNT, SOLENOID |
| 32 | FB2-7908-000 запросить цену → | ARM, SOLENOID, 2 |
| 33 | FB2-8344-000 запросить цену → | SPRING, LEAF |
| 35 | FG5-8221-000 запросить цену → | CASSETTE PAPER SENSOR в сборе 100V SV2 J577 |
| VS1-5057-004 запросить цену → | CONNECTOR, SNAP TIGHT J577 | |
| 36 | FB2-8408-000 запросить цену → | CAP, WASTE TONER |
| 37 | FB2-8513-000 запросить цену → | KNOB, 2 |
| 39 | FH7-5712-000 запросить цену → | SOLENOID SL7 J566 |
| 40 | FF5-3070-020 запросить цену → | MOUNT, SOLENOID |
| 41 | FF5-3172-000 запросить цену → | CAP, BOTTLE, 1 |
| FB2-8272-000 запросить цену → | SEAL | |
| 42 | FF5-3173-000 запросить цену → | CAP, BOTTLE, 2 |
| 48 | VS1-5057-002 запросить цену → | CONNECTOR, SNAP TIGHT J421 |
| 53 | FA9-2112-000 запросить цену → | BUSHING |
| 54 | XA9-0624-000 запросить цену → | SCREW,M3X4 |
| 105 | XF2-1823-360 запросить цену → | BELT, TIMING |
| 56 | XA9-1259-000 запросить цену → | SCREW,W/WASHER,M3X4 |
| 57 | VS1-5057-006 запросить цену → | CONNECTOR, SNAP TIGHT J417 |
| 501 | XB1-2300-409 запросить цену → | SCREW,MACH.,TRUSS HEAD,M3X4 |
| 502 | XB1-2300-609 запросить цену → | SCREW,MACH.,TRUSS HEAD,M3X6 |
| 503 | XB4-7400-809 запросить цену → | SCREW,TAPPING,TRUSS HEAD,M4X8 |
| 505 | XD2-1100-402 запросить цену → | RING,E |
| 506 | XD2-1100-502 запросить цену → | RING,E |
| 508 | XD3-2200-142 запросить цену → | PIN,DOWEL |
| 509 | XD2-1100-642 запросить цену → | RING,E |
| 510 | XB2-8300-405 запросить цену → | SCREW,W/WASHER,M3X4 |
| 511 | XB3-6400-800 запросить цену → | AR SCREW,RS,M4X8 |
| 512 | XD3-0300-102 запросить цену → | PIN, SPRING |
SEE FIGURE 231
| № | Артикул | Наименование |
|---|---|---|
| 1 | FG6-5445-000 запросить цену → | CABLE, ACC POWER J707,3502,3504,9013 |
| VS1-5057-002 запросить цену → | CONNECTOR, SNAP TIGHT J9013 | |
| 2 | FF3-4036-000 запросить цену → | CABLE, SHIFT TRAY J114,123,753,754 |
| VS1-6318-010 запросить цену → | CONNECTOR, SNAP TIGHT J753 | |
| 3 | FF5-9905-000 запросить цену → | PIN, POSITIONING |
| 4 | FG6-5464-000 запросить цену → | CABLE, DUPLEXING DRAWER J107,222,322,712 |
| 5 | FH3-2592-000 запросить цену → | REGULATOR, SWITCHING 100/120V |
| FH3-2593-000 запросить цену → | REGULATOR, SWITCHING 220/240V | |
| 6 | FS5-2965-000 запросить цену → | SPRING, COMPRESSION |
| 8 | FS5-9282-000 запросить цену → | SCREW,STEPPED |
| 10 | FB5-3670-000 запросить цену → | GUIDE, MAIN CABLE |
| 11 | FB5-3671-000 запросить цену → | GUIDE, CABLE |
| 12 | FB5-3657-000 запросить цену → | PLATE, плата SUPPORT |
| 13 | FB5-5518-000 запросить цену → | FLYWHEEL |
| 14 | WS3-5512-000 запросить цену → | CONNECTOR, 6P, MALE J1 |
| 15 | WS3-5483-000 запросить цену → | PIN CONTACT, AWG14-16 J1 |
| 16 | FS5-2964-000 запросить цену → | SPRING, COMPRESSION |
| 18 | VS1-6314-020 запросить цену → | CONNECTOR, 20P, FEMALE J251 |
| 19 | VS1-6313-020 запросить цену → | CONNECTOR, 20P, FEMALE J251 |
| 20 | VT2-5161-040 запросить цену → | HOLDER, CONNECTOR, 40P J251 |
| 21 | VS1-6328-040 запросить цену → | HOLDER, CONNECTOR, 40P J251 |
| 22 | WS3-5607-000 запросить цену → | SOCKET CONTACT, 20-24AWG J251 |
| 23 | XF2-1609-440 запросить цену → | BELT, TIMING |
| 24 | FF5-9861-000 запросить цену → | DUCT, EXHAUST FAN |
| 25 | FG3-1188-000 запросить цену → | SERIAL NUMBER плата в сборе |
| 501 | XB3-6400-800 запросить цену → | AR SCREW,RS,M4X8 |
| 106 | XB3-6401-000 запросить цену → | SCREW,RS,M4X10 |
| 503 | XD1-1104-135 запросить цену → | SHIM |
| 504 | XB2-7400-607 запросить цену → | SCREW,W/WASHER,M4X6 |
| 1 | FB2-7897-000 запросить цену → | PLATE, ADJUSTING, FRONT |
| 2 | FB2-7898-000 запросить цену → | PLATE, PIVOT, FRONT |
| 3 | FB2-7899-000 запросить цену → | SHAFT, PIVOT, FRONT |
| 4 | FB2-7900-000 запросить цену → | SPRING, LEAF |
| 5 | FB2-8323-000 запросить цену → | SCREW,ALLEN HEAD,M8X10 |
| 6 | FB5-3540-000 запросить цену → | ADJUSTER |
| 7 | FB5-5618-000 запросить цену → | DAMPER |
| 8 | FG6-5444-000 запросить цену → | CABLE, 3.5K PAPER DECK J325,702,719 |
| VS1-5057-007 запросить цену → | CONNECTOR, SNAP TIGHT J719 | |
| 9 | XA9-0628-000 запросить цену → | SCREW,RS,M4X8 |
| 10 | XZ9-0409-000 запросить цену → | CASTER |
| 501 | XB1-2300-807 запросить цену → | SCREW,MACH.,TRUSS HEAD,M3X8 |
| 502 | XB1-2400-407 запросить цену → | SCREW,MACH.,TRUSS HEAD,M4X4 |
| 505 | XD1-3100-809 запросить цену → | WASHER,SPRING |
| 506 | XD2-1100-502 запросить цену → | RING,E |
POWER CORD TERMINAL в сборе (100/120V)
| № | Артикул | Наименование |
|---|---|---|
| 110 | FG6-5051-000 запросить цену → | POWER CORD TERMINAL в сборе 100V |
| FG6-4963-000 запросить цену → | POWER CORD TERMINAL в сборе 120V | |
| 1 | FG6-4969-000 запросить цену → | CABLE, HEATER SWITCH 100V J9007 |
| 2 | FG6-5443-000 запросить цену → | CABLE, FINISHER J701,703,704,707 |
| VS1-5057-003 запросить цену → | CONNECTOR, SNAP TIGHT J701 | |
| VS1-5057-002 запросить цену → | CONNECTOR, SNAP TIGHT J704 | |
| 3 | FG6-5438-000 запросить цену → | CABLE, POWER CORD TERMINAL 100V J5,6 |
| FG6-5488-000 запросить цену → | CABLE, POWER CORD TERMINAL 120V J5,6 | |
| FH7-9217-000 запросить цену → | FILTER, NOISE 100V LF1 | |
| FG6-5613-000 запросить цену → | NOISE FILTER узел 120V LF1B | |
| 4 | FG6-6512-000 запросить цену → | CAPACITOR плата в сборе 100V |
| 5 | FH2-6569-000 запросить цену → | CORD, POWER 100V PLG1 |
| 6 | FH2-6571-000 запросить цену → | CORD, POWER, 125V 20A 120V PLG1B |
| 7 | FH7-6310-000 запросить цену → | BREAKER, ELECTRIC LEAKAGE 100V ELCB |
| FH7-7522-000 запросить цену → | BREAKER, CIRCUIT 120V ELCB | |
| 8 | WC1-5131-000 запросить цену → | SWITCH, TOGGLE SW3 |
| 10 | WE8-5765-000 запросить цену → | CORE, FERRITE |
| 11 | XA9-0385-000 запросить цену → | SCREW,W/WASHER,M3X6 120V |
| 12 | WS3-5610-000 запросить цену → | CONNECTOR, 1P, FEMALE 100V |
| 13 | WS3-5613-000 запросить цену → | PIN CONTACT 100V |
| 14 | WT1-5480-000 запросить цену → | TERMINAL, RING 120V |
| 501 | XB1-2300-609 запросить цену → | SCREW,MACH.,TRUSS HEAD,M3X6 |
| 502 | XB1-2402-009 запросить цену → | SCREW,MACH.,TRUSS HEAD,M4X20 |
| 503 | XB2-7400-607 запросить цену → | SCREW,W/WASHER,M4X6 |
| 504 | XB1-2400-809 запросить цену → | SCREW,MACH.,TRUSS HEAD,M4X8 |
| 506 | XB1-2400-603 запросить цену → | SCREW,MACH.,TRUSS HEAD,M4X6 100V |
| 507 | XD1-4200-402 запросить цену → | WASHER,TOOTHED LOCK 100V |
| 508 | XB1-2400-607 запросить цену → | SCREW,MACH.,TRUSS HEAD,M4X6 120V |
| 110 | XB1-2500-606 запросить цену → | SCREW,MACH.,TRUSS HEAD,M5X6 120V |
| 510 | XD1-4200-502 запросить цену → | WASHER,TOOTHED LOCK 120V |
Полный список запчастей доступен по запросу.
комментарии
