Canon imageRUNNER IR3225 IR3230 IR3235 IR3245 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- ACCESSORIES
- SEE FIGURE 115
- MACHINE FRONT PLATE
- INTERNAL COMPONENTS 1

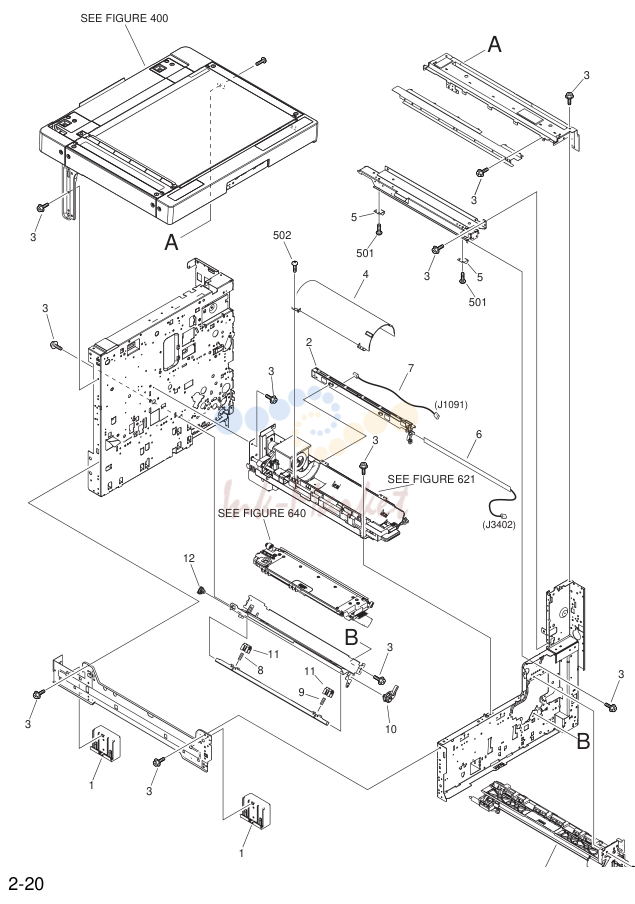

- INTERNAL COMPONENTS 2

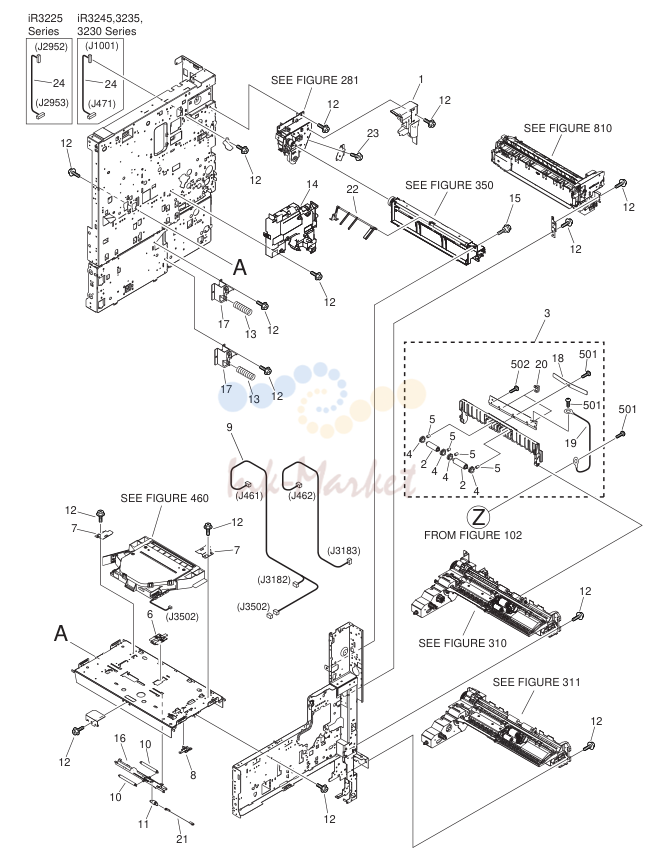

- INTERNAL COMPONENTS 3

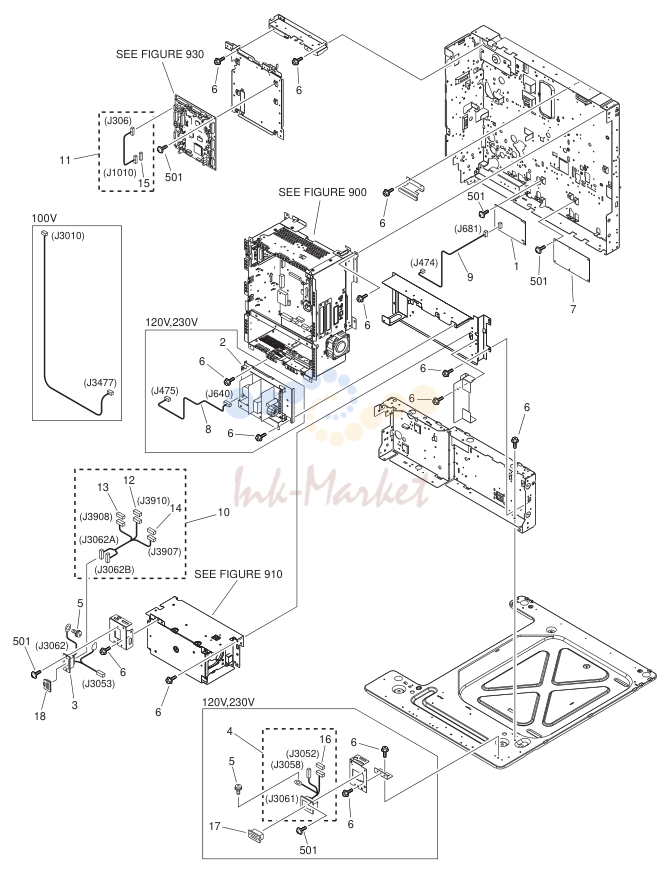

- MACHINE REAR PLATE 1

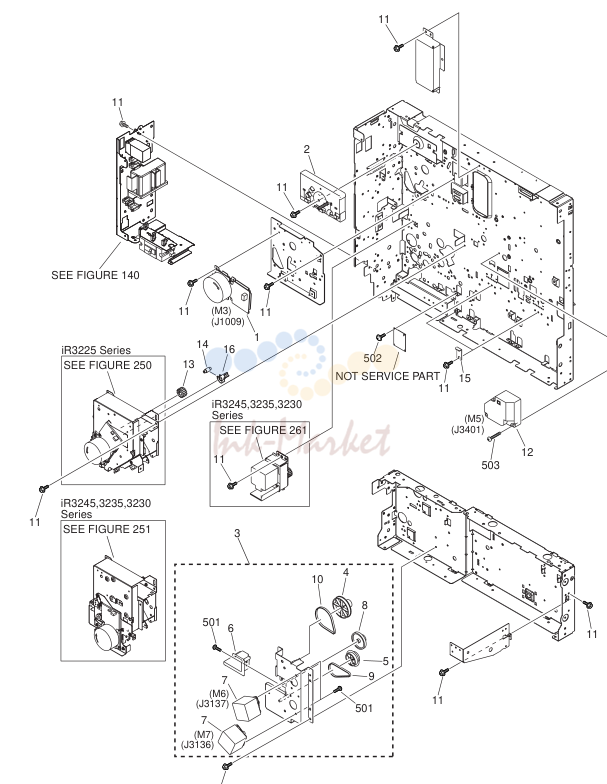

- MACHINE REAR PLATE 2

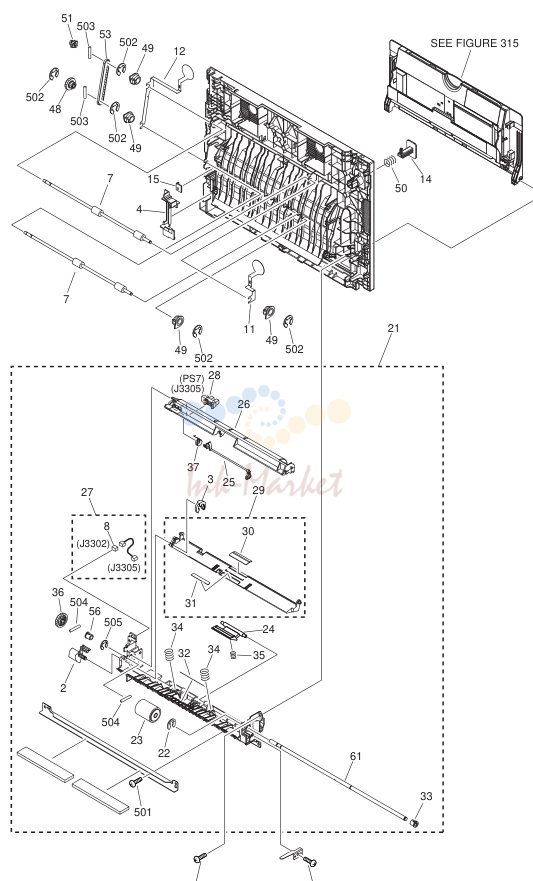

- Рисунок 315

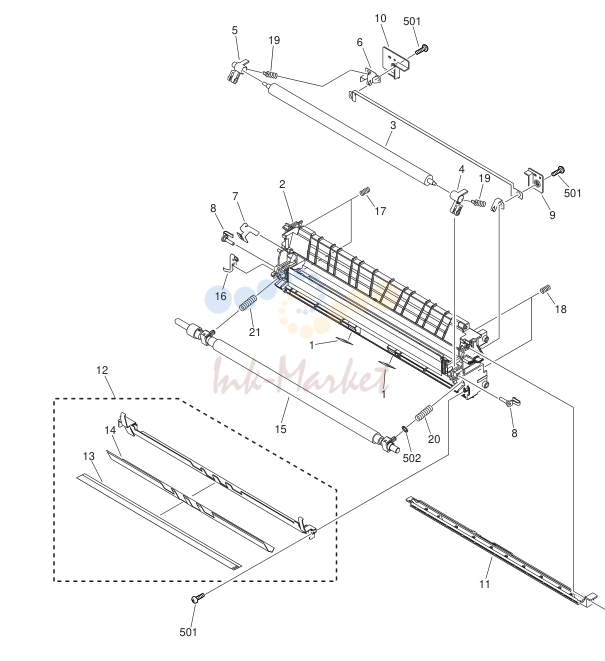

- PAPER FEEDER FRAME в сборе
- CONTROL PANEL в сборе
- POWER CORD TERMINAL в сборе
- RIGHT LOWER DOOR в сборе
- MAIN DRIVE в сборе (iR3225 Series)
- MAIN DRIVE в сборе (iR3245/3235/3230 Series)
- CASSETTE 1
- CASSETTE 2
- PAPER PICK-UP в сборе 1
- PAPER PICK-UP в сборе 2
- MULTI FEED TRAY в сборе
- 2ND/3RD DELIVERY в сборе
- 2ND UPPER DELIVERY в сборе
- 2ND DELIVERY FRAME в сборе
- 3RD DELIVERY FRAME в сборе
- CASSETTE HEATER в сборе
- READER в сборе
- HOPPER в сборе
- DEVELOPING в сборе
- FIXING в сборе
- CONTROLLER BOX в сборе

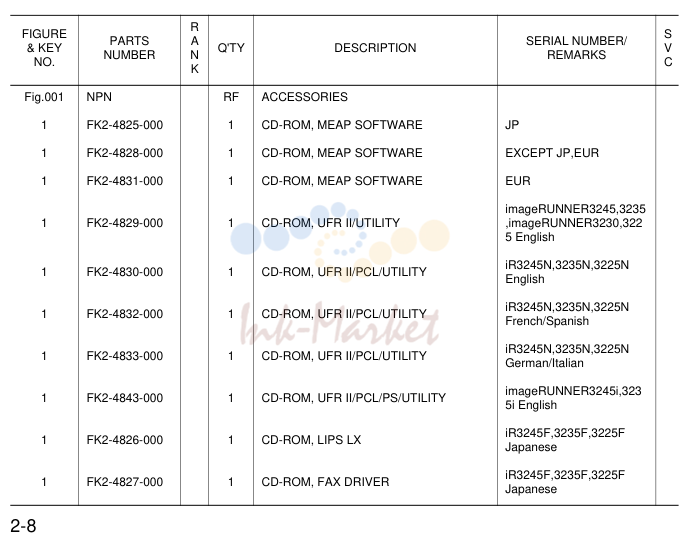

ACCESSORIES
| № | Артикул | Наименование |
|---|---|---|
| 1 | FK2-4825-000 запросить цену → | CD-ROM, MEAP SOFTWARE JP |
| 1 | FK2-4828-000 запросить цену → | CD-ROM, MEAP SOFTWARE EXCEPT JP,EUR |
| 1 | FK2-4831-000 запросить цену → | CD-ROM, MEAP SOFTWARE EUR imageRUNNER3245,3235 |
| 1 | FK2-4829-000 запросить цену → | CD-ROM, UFR II/UTILITY ,imageRUNNER3230,322 iR3245N,3235N,3225N |
| 1 | FK2-4830-000 запросить цену → | CD-ROM, UFR II/PCL/UTILITY English iR3245N,3235N,3225N |
| 1 | FK2-4832-000 запросить цену → | CD-ROM, UFR II/PCL/UTILITY French/Spanish iR3245N,3235N,3225N |
| 1 | FK2-4833-000 запросить цену → | CD-ROM, UFR II/PCL/UTILITY German/Italian imageRUNNER3245i,323 |
| 1 | FK2-4843-000 запросить цену → | CD-ROM, UFR II/PCL/PS/UTILITY iR3245F,3235F,3225F |
| 1 | FK2-4826-000 запросить цену → | CD-ROM, LIPS LX Japanese iR3245F,3235F,3225F |
| 1 | FK2-4827-000 запросить цену → | CD-ROM, FAX DRIVER Japanese |
| 2 | FC5-0563-020 запросить цену → | LABEL, CASSETTE SIZE, PANEL |
| 3 | WE8-5689-000 запросить цену → | FILTER, NOISE(RING CORE) 100V,230V |
| 4 | FK2-0979-000 запросить цену → | CABLE, GROUNDING 100V |

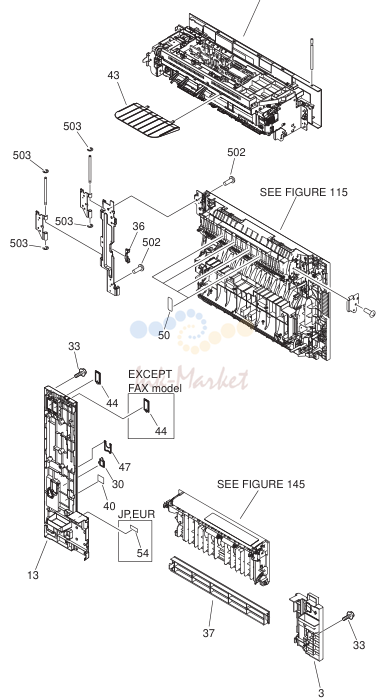

SEE FIGURE 115
| № | Артикул | Наименование |
|---|---|---|
| 1 | FB6-3771-000 запросить цену → | COVER, RUBBER |
| 2 | FC8-1157-000 запросить цену → | PANEL, LEFT |
| 3 | FC5-0953-000 запросить цену → | PANEL, RIGHT, FRONT LOWER |
| 4 | FC7-6969-000 запросить цену → | PANEL, READER CROSSMEMBER |
| 5 | FC5-1101-000 запросить цену → | PANEL, RIGHT, FRONT |
| 6 | FC8-1132-000 запросить цену → | PANEL, LEFT, MIDDLE |
| 7 | FC8-1093-000 запросить цену → | COVER, LEFT UPPER, REAR |
| 8 | FC5-1106-000 запросить цену → | PANEL, INNER, REAR LOWER |
| 9 | FC5-1108-000 запросить цену → | PANEL, INNER, LEFT LOWER |
| 10 | FC5-1109-000 запросить цену → | PANEL, INNER, MIDDLE |
| 11 | FC5-1117-000 запросить цену → | PANEL, INNER, RIGHT |
| 12 | FC5-1277-000 запросить цену → | PANEL, INNER, RIGHT |
| 13 | FC8-1094-000 запросить цену → | COVER, RIGHT, REAR |
| 14 | FC5-1282-000 запросить цену → | RUBBER, COVER |
| 15 | FC5-6540-000 запросить цену → | COVER, SCREW |
| 16 | FK2-6308-000 запросить цену → | CABLE, CONTROL PANEL |
| 17 | FC5-0812-000 запросить цену → | STOPPER, PUSHING |
| 18 | FC5-0957-000 запросить цену → | CAP, INTERNAL PAPER DELIVERY |
| 19 | FC5-1114-000 запросить цену → | COVER, INTERNAL PAPER DELIVERY |
| 20 | FC5-0889-000 запросить цену → | COVER, BLANKING |
| 21 | FC7-6968-000 запросить цену → | PANEL, INNER, REAR |
| 22 | FC6-4391-000 запросить цену → | EMBLEM |
| 23 | FC6-5052-000 запросить цену → | PIN,HINGE |
| 24 | FC5-1100-000 запросить цену → | COVER, FRONT |
| 25 | FC5-1115-000 запросить цену → | COVER, FRONT, SMALL |
| 26 | FL2-0315-000 запросить цену → | DOOR, SUPPLY |
| 27 | XZ9-0603-000 запросить цену → | CATCH, MAGNET |
| 28 | FC7-6970-000 запросить цену → | COVER, SENSOR DFH,DFJ,DFK,DFQ,DFR, DFT,DFW,DGA,DGH,DGJ |
| 29 | FC5-1111-000 запросить цену → | COVER, OUTLET ,DGY,DHJ,DHK,DHL,DHM ,DHP,DPW,DPY,DPZ,DQ A |
| 30 | FC7-7394-000 запросить цену → | COVER,HEATER SW |
| 31 | FB6-3950-000 запросить цену → | PEN, TOUCH PANEL |
| 32 | FC5-0166-000 запросить цену → | SEAL, BLANKING |
| 33 | XA9-1386-000 запросить цену → | AR SCREW,RS,M3X8 |
| 34 | FL2-8435-000 запросить цену → | PANEL, REAR, UPPER |
| 35 | FM3-7054-000 запросить цену → | PANEL, REAR, LOWER |
| 36 | FC7-5875-000 запросить цену → | COVER, EDGE |
| 37 | FC5-0954-000 запросить цену → | PANEL, RIGHT, LOWER |
| 38 | FL3-0203-000 запросить цену → | PLATE, NAME iR3245F |
| 38 | FL3-1370-000 запросить цену → | PLATE, NAME iR3245N |
| 38 | FL3-0202-000 запросить цену → | PLATE, NAME iR3245 |
| 38 | FL3-0205-000 запросить цену → | PLATE, NAME imageRUNNER3245i imageRUNNER3245 |
| 38 | FL3-0204-000 запросить цену → | PLATE, NAME EXCEPT GOVERNMENT model imageRUNNER3245 |
| 38 | FC8-6931-000 запросить цену → | PLATE, NAME GOVERNMENT model |
| 38 | FL3-0197-000 запросить цену → | PLATE, NAME iR3235F |
| 38 | FL3-0201-000 запросить цену → | PLATE, NAME iR3235N |
| 38 | FL3-0196-000 запросить цену → | PLATE, NAME iR3235 |
| 38 | FL3-0199-000 запросить цену → | PLATE, NAME imageRUNNER3235i imageRUNNER3235 |
| 38 | FL3-0198-000 запросить цену → | PLATE, NAME EXCEPT GOVERNMENT model imageRUNNER3235 |
| 38 | FC8-6926-000 запросить цену → | PLATE, NAME GOVERNMENT model |
| 38 | FL3-0192-000 запросить цену → | PLATE, NAME iR3230 imageRUNNER3230 |
| 38 | FL3-0193-000 запросить цену → | PLATE, NAME EXCEPT GOVERNMENT model imageRUNNER3230 |
| 38 | FC8-6922-000 запросить цену → | PLATE, NAME GOVERNMENT model |
| 38 | FL3-0188-000 запросить цену → | PLATE, NAME iR3225F |
| 38 | FL3-0191-000 запросить цену → | PLATE, NAME iR3225N |
| 38 | FL3-0187-000 запросить цену → | PLATE, NAME iR3225 |
| 38 | FL3-0189-000 запросить цену → | PLATE, NAME EXCEPT GOVERNMENT model imageRUNNER3225 |
| 38 | FC8-6920-000 запросить цену → | PLATE, NAME GOVERNMENT model |
| 39 | FL2-0352-000 запросить цену → | SHEET,RETAINING |
| 40 | FC8-1201-000 запросить цену → | LABEL,SHUT,DOWN AB |
| 41 | FC6-5067-000 запросить цену → | LABEL,TONER BOTTLE CAUTION |
| 42 | FC8-1055-000 запросить цену → | COVER, CONTROL PANEL, LOWER |
| 43 | FC5-0860-020 запросить цену → | GUIDE, REVERSE BACK END |
| 44 | FC8-1134-000 запросить цену → | COVER, FAX MODULAR |
| 45 | FC8-1164-000 запросить цену → | COVER, FILTER |
| 46 | FC8-1166-000 запросить цену → | FILTER, DUST |
| 47 | FC8-1165-000 запросить цену → | COVER, POWER SUPPLY SWITCH |
| 48 | FK2-6721-000 запросить цену → | CABLE, USB 120V,230V |
| 49 | XA9-0813-000 запросить цену → | SCREW, RS, M3X8 |
| 50 | FC8-0959-000 запросить цену → | SHEET, FEED AUX |
| 51 | FC5-1146-000 запросить цену → | HOLDER, SERVICE BOOK |
| 52 | FC8-9752-000 запросить цену → | LABEL, TONER INSTRUCTION 45/35 PPM US model |
| 52 | FC8-9747-000 запросить цену → | LABEL, TONER INSTRUCTION 30/25 PPM US model |
| 52 | FC8-9754-000 запросить цену → | LABEL, TONER INSTRUCTION 45/35 PPM JP,AU model |
| 52 | FC8-9749-000 запросить цену → | LABEL, TONER INSTRUCTION 30/25 PPM JP,AU model |
| 52 | FC8-9753-000 запросить цену → | LABEL, TONER INSTRUCTION 45/35 PPM EUR model |
| 52 | FC8-9748-000 запросить цену → | LABEL, TONER INSTRUCTION 30/25 PPM EUR model |
| 53 | FU5-8802-000 запросить цену → | LABEL,OUTLET 100V |
| 53 | FU5-8803-000 запросить цену → | LABEL,OUTLET 230V DFL,DFS,DGR,DHN |
| 54 | FU5-8329-000 запросить цену → | LABEL, GROUNDING CAUTION JP |
| 54 | FU5-8021-000 запросить цену → | LABEL, GROUNDING CAUTION EUR |
| 501 | XB4-5400-807 запросить цену → | SCREW,P,M4X8 |
| 502 | XB1-2400-807 запросить цену → | SCREW, M4X8 |
| 503 | XD2-1100-502 запросить цену → | RETAINING RING (E-TYPE) |
MACHINE FRONT PLATE
| № | Артикул | Наименование |
|---|---|---|
| 1 | FC5-1113-000 запросить цену → | PANEL,INNER |
| 2 | FC5-1413-000 запросить цену → | PIN STAY |
| 3 | FL2-0267-000 запросить цену → | PIN,POSITIONING |
| 4 | FM2-0303-000 под заказ | BOX, WASTE TONER |
| 5 | FC8-1119-000 запросить цену → | MOUNT, ENVIRONMENT SENSOR |
| 6 | WP2-5264-000 запросить цену → | ENVIRONMENT AL SENSOR узел HU1 |
| 7 | FC5-0673-000 запросить цену → | SUPPORT, HOOK POSITIONING |
| 8 | FC5-0686-010 запросить цену → | HOOK, RIGHT DOOR, UPPER |
| 9 | FC5-0687-000 запросить цену → | HOOK, RIGHT DOOR, LOWER |
| 10 | FC5-0688-000 запросить цену → | BUSHING |
| 11 | FC5-0689-000 запросить цену → | SHAFT, HOOK |
| 12 | FU5-2064-000 запросить цену → | SPRING, TENSION |
| 13 | XA9-1386-000 запросить цену → | AR SCREW,RS,M3X8 |
| 14 | FU6-2016-000 запросить цену → | SPRING, STOPPER |
| 15 | FU5-2096-000 запросить цену → | SPRING |
| 16 | FK2-0149-000 запросить цену → | PHOTO-INTERRUPTER, TLP1252(C6) PS16 |
| 17 | FC5-1535-000 запросить цену → | GUIDE, WIRE |
| 18 | FC6-2918-000 запросить цену → | LABEL, LOCK UNLOCK |
| 19 | FL2-0203-000 запросить цену → | PIN, POSITIONING |
| 20 | FC5-1118-000 запросить цену → | COVER, RIGHT IN, SMALL |
| 21 | FC6-4824-000 запросить цену → | STOPPER BOX |
| 22 | FC7-5910-000 запросить цену → | BUSHING |
| 501 | XB1-2300-607 запросить цену → | SCREW, BH3X6 |
| 502 | XB4-5400-807 запросить цену → | SCREW,P,M4X8 |

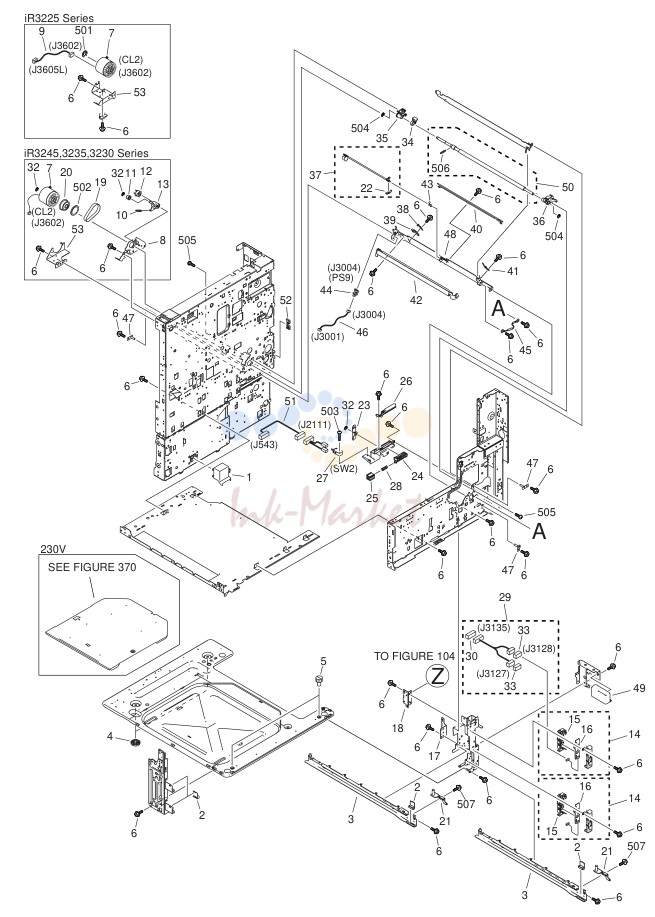

INTERNAL COMPONENTS 1
| № | Артикул | Наименование |
|---|---|---|
| 1 | FC6-5053-000 запросить цену → | COVER, HEATER CONNECTOR |
| 2 | FB6-3507-000 запросить цену → | BLOCK, SWING |
| 3 | FC5-0571-010 запросить цену → | RAIL, RIGHT |
| 4 | XH9-0125-000 запросить цену → | FOOT |
| 5 | XA9-1468-000 запросить цену → | SCREW, KNURLED, M6X10 |
| 6 | XA9-1386-000 запросить цену → | AR SCREW,RS,M3X8 iR3245,3235,3230 Series |
| 7 | FK2-0361-000 запросить цену → | CLUTCH, ELECTROMAGNETIC CL2 |
| 7 | FH6-5075-021 запросить цену → | CLUTCH, ELECTROMAGNETIC iR3225 Series CL2 |
| 8 | FL2-1517-000 запросить цену → | SUPPORT, REGIST. CLUTCH iR3245,3235,3230 Series |
| 9 | FM2-2851-000 запросить цену → | CABLE,REGISTRATION CLUTCH iR3225 Series |
| 10 | FU5-2652-000 запросить цену → | SPRING iR3245,3235,3230 Series |
| 11 | FU5-3178-000 запросить цену → | PULLEY, 20T iR3245,3235,3230 Series |
| 12 | FU6-0040-000 запросить цену → | PULLEY, 28T iR3245,3235,3230 Series |
| 13 | FL2-1518-000 запросить цену → | SUPPORT, REGIST. TENSION iR3245,3235,3230 Series |
| 14 | FM2-0389-000 запросить цену → | CASSETTE SIZE DETECT в сборе |
| 15 | FC5-1420-000 запросить цену → | HOLDER, SIZE DETECT |
| 16 | FM2-2770-000 запросить цену → | SIZE SENSOR плата в сборе |
| 17 | FC5-0567-010 запросить цену → | PLATE, PICK-UP ASS'Y MOUNT, U |
| 18 | FC5-0568-000 запросить цену → | PLATE, PICK-UP ASS'Y MOUNT, L |
| 19 | XF2-1608-860 запросить цену → | BELT, TIMING iR3245,3235,3230 Series |
| 20 | FU5-3180-000 запросить цену → | PULLEY,36T iR3245,3235,3230 Series |
| 21 | FL2-0116-010 запросить цену → | PIN, SIDE REGIST. POSITIONING |
| 22 | FC7-9370-000 запросить цену → | PLATE,FLAG,REGISTRATION SENSOR |
| 23 | FC5-1539-000 запросить цену → | PLATE, ACTUATOR |
| 24 | FC5-1540-000 запросить цену → | SLIDER |
| 25 | FC5-1541-000 запросить цену → | BLOCK, SWITCH PRESSURE |
| 26 | FC5-1545-000 запросить цену → | GUIDE, ACTUATOR |
| 27 | FK2-0384-000 запросить цену → | SWITCH, MICRO SW2 |
| 28 | FU6-2009-000 запросить цену → | SPRING, LEAF |
| 29 | FM3-5072-000 запросить цену → | CABLE,CST.SIZE DETECT CONNECT |
| 30 | VS1-8412-013 запросить цену → | CONNECTOR, SNAP TIGHT, BL |
| 31 | XA9-1668-000 запросить цену → | SCREW,RS,M3X8.5 |
| 32 | XD9-0136-000 запросить цену → | RING, E |
| 33 | VS1-7177-006 запросить цену → | CONNECTOR, SNAP TIGHT, BK |
| 34 | FC5-1562-000 запросить цену → | HOLDER, TRANSFER GUIDE, UPPER |
| 35 | FU5-1029-000 запросить цену → | BUSHING |
| 36 | FU5-1028-000 запросить цену → | BUSHING |
| 37 | FL2-4520-000 запросить цену → | FLAG, PRE-REGISTRATION SENSOR |
| 38 | FC6-5062-000 запросить цену → | SPRING, GROUNDING |
| 39 | FC5-0540-000 запросить цену → | HOLDER, GROUNDING SPRING |
| 40 | FC5-0547-000 запросить цену → | GUIDE, PRE-REGISTRATION PAPER |
| 41 | FC5-1564-000 запросить цену → | SPRING, LEAF |
| 42 | FL2-0245-000 запросить цену → | SHEET, PAPER DUST RELEASE |
| 43 | FU5-2035-000 запросить цену → | SPRING, TORSION |
| 44 | WG8-5783-000 запросить цену → | PHOTO-INTERRUPTER, TLP1252(C6) PS9 |
| 45 | FL2-3265-000 запросить цену → | H.V.RESISTOR узел |
| 46 | FM2-2858-000 запросить цену → | CABLE, PRE-REGISTRATION SENSOR |
| 47 | FC6-5051-000 запросить цену → | PIN, POSITIONING |
| 48 | FL2-0330-000 запросить цену → | GUIDE,PRE-REGIST.MAIN BODY |
| 49 | FC5-0958-000 запросить цену → | GRIP, RIGHT FRONT |
| 50 | FL2-0314-000 запросить цену → | ROLLER, REGISTRATION HARD |
| 51 | FM3-5086-000 запросить цену → | CABLE, INTERLOCK |
| 52 | FC5-7195-000 запросить цену → | COVER, DOOR POSITIONING, RIGHT |
| 53 | FC5-7181-000 запросить цену → | PLATE iR3245,3235,3230 Series |
| 53 | FC5-1087-000 запросить цену → | PLATE iR3225 Series |
| 501 | XD2-1100-402 запросить цену → | RETAINING RING (E-TYPE) iR3225 Series |
| 502 | XD1-1108-215 запросить цену → | WASHER,COP |
| 503 | XB1-2301-407 запросить цену → | SCREW, MACH.,TRUS HEAD, M3X14 |
| 504 | XD2-1100-642 запросить цену → | RING,E |
| 505 | XB4-5400-807 запросить цену → | SCREW,P,M4X8 |
| 506 | XD3-1200-102 запросить цену → | SPRING PIN |
| 507 | XB3-6400-805 запросить цену → | SCREW,RS,M4X8 |
INTERNAL COMPONENTS 2
| № | Артикул | Наименование |
|---|---|---|
| 1 | FC5-0959-000 запросить цену → | GRIP, LEFT |
| 2 | FC8-1092-000 запросить цену → | HOLDER, PRECONDITIONING |
| 3 | XA9-1386-000 запросить цену → | AR SCREW,RS,M3X8 |
| 4 | FC8-1131-000 запросить цену → | COVER, BOTTLE |
| 5 | FC6-4624-000 запросить цену → | SPRING,LEAF |
| 6 | FK2-6326-000 запросить цену → | LED ARRAY |
| 7 | FM2-2776-000 запросить цену → | BOARD, DRUM THERMISTOR |
| 8 | FU5-2090-000 запросить цену → | SPRING |
| 9 | FU6-2011-000 запросить цену → | SPRING |
| 10 | FC5-1243-000 запросить цену → | HANDLE, PRESSURE |
| 11 | FC5-1262-000 запросить цену → | CAM, DEVELOPING PRESSURE |
| 12 | FU5-1030-000 запросить цену → | BUSHING |
| 501 | XB1-2300-407 запросить цену → | SCREW, BH3X4 (S) |
| 502 | XB4-5300-807 запросить цену → | SCREW, P, M3X8 |
INTERNAL COMPONENTS 3
| № | Артикул | Наименование |
|---|---|---|
| 1 | FC5-1130-000 запросить цену → | COVER, FIXING CONNECTOR |
| 2 | FB6-3313-000 запросить цену → | ROLLER, PAPER FEED |
| 3 | FM3-1297-000 запросить цену → | RIGHT LOWER INNER DOOR ASS'Y |
| 4 | FU5-1035-000 запросить цену → | BUSHING |
| 5 | FU6-2924-000 запросить цену → | SPRING, COMPRESSION |
| 6 | FC5-0191-000 запросить цену → | GUIDE, POSITIONING |
| 7 | FC6-7308-000 запросить цену → | SPRING, LEAF |
| 8 | FC5-1535-000 запросить цену → | GUIDE, WIRE |
| 9 | FM3-5073-000 запросить цену → | CABLE, LASER BEAM DETECT |
| 10 | FU5-2038-000 запросить цену → | SPRING, TORSION |
| 11 | FU5-2653-000 запросить цену → | SPRING |
| 12 | XA9-1386-000 запросить цену → | AR SCREW,RS,M3X8 |
| 13 | FU5-2066-000 запросить цену → | SPRING, COMPRESSION |
| 14 | FM3-4389-000 запросить цену → | H. V. TRANSFER плата в сборе |
| 15 | FS5-9664-020 запросить цену → | SCREW,RS STEPPED,M3 |
| 16 | FC5-1533-000 запросить цену → | LINK,SHUTTER |
| 17 | FC5-0573-000 запросить цену → | MOUNT, CASSETTE PUSH SPRING |
| 18 | FC7-5906-000 запросить цену → | SPRING, LEAF |
| 19 | FM3-3911-000 запросить цену → | CABLE, GROUNDING |
| 20 | FC7-5907-000 запросить цену → | SPRING, GROUNDING |
| 21 | FC7-2667-000 запросить цену → | WIRE, SHUTTER |
| 22 | FC5-0798-000 запросить цену → | FLAG, FULL DETECT |
| 23 | XA9-1164-000 запросить цену → | SCREW,RS,M3X6.5 |
| 24 | FM3-5063-000 запросить цену → | CABLE, FIXING AC iR3245,3235,3230 Series |
| 24 | FM3-5070-000 запросить цену → | CABLE, FIXING AC iR3225 Series |
| 501 | XB1-2300-607 запросить цену → | AR SCREW, BH3X6 |
| 502 | XB4-7300-807 запросить цену → | SCREW, BH3X6 |
MACHINE REAR PLATE 1
| № | Артикул | Наименование |
|---|---|---|
| 1 | FK2-6324-000 запросить цену → | ALL DAY POWER плата GOVERNMENT model |
| 1 | FK2-0340-000 запросить цену → | ALL DAY POWER плата model |
| 1 | FK2-0341-020 запросить цену → | ALL DAY POWER плата 230V |
| 2 | FK2-6297-000 запросить цену → | ACC POWER SUPPLY узел 120V |
| 2 | FK2-6298-000 запросить цену → | ACC POWER SUPPLY узел 230V |
| 3 | FM3-7391-000 запросить цену → | CABLE, LATTICE |
| 4 | FM3-7390-000 запросить цену → | CABLE, LATTICE 120V,230V |
| 5 | XA9-0265-010 запросить цену → | SCREW,W/WASHER,TRUSS HEAD |
| 6 | XA9-1386-000 запросить цену → | AR SCREW,RS,M3X8 |
| 7 | FM3-5050-000 запросить цену → | RELAY плата в сборе |
| 8 | FM3-5082-000 запросить цену → | CABLE,ACCESSORY POWER SUPPLY 120V,230V |
| 9 | FM3-5083-000 запросить цену → | CABLE, ALL NIGHT POWER SUPPLY |
| 10 | FM3-5059-000 запросить цену → | CABLE, LATTICE |
| 11 | FM3-5080-000 запросить цену → | CABLE, FIXING CONNECT |
| 12 | VS1-7177-002 запросить цену → | CONNECTOR, SNAP TIGHT, BK |
| 13 | VS1-7177-004 запросить цену → | CONNECTOR, SNAP TIGHT, BK |
| 14 | VS1-7177-008 запросить цену → | CONNECTOR, SNAP TIGHT, BK |
| 15 | VS1-7177-012 запросить цену → | CONNECTOR, SNAP TIGHT, BK |
| 16 | VS1-7507-007 запросить цену → | CONNECTOR, SNAP TIGHT, BK |
| 17 | FH2-6552-000 запросить цену → | COVER, CONNECTOR 120V,230V |
| 18 | WT8-5099-000 запросить цену → | COVER, DUST |
| 501 | XB6-7300-607 запросить цену → | AR SCREW, CROOSS-RECESS, FCH |
MACHINE REAR PLATE 2
| № | Артикул | Наименование |
|---|---|---|
| 1 | FK2-6301-000 запросить цену → | MOTOR, DC24V M3 |
| 2 | FC8-1120-000 запросить цену → | COVER, DC NETWORK BACK |
| 3 | FM2-0339-000 запросить цену → | PAPER PICK-UP MOTOR узел |
| 4 | FC5-1516-000 запросить цену → | PULLEY, 80T |
| 5 | FC5-1517-000 запросить цену → | PULLEY, 50T |
| 6 | FC5-1518-000 запросить цену → | COVER, PICK-UP MOTOR SUPPORT |
| 7 | FM2-0338-000 запросить цену → | MOTOR, DC M6,M7 |
| 8 | FU3-0285-000 запросить цену → | GEAR, 80T/16T |
| 9 | XF2-1607-840 запросить цену → | BELT, TIMING |
| 10 | XF2-1609-040 запросить цену → | BELT,TIMING |
| 11 | XA9-1386-000 запросить цену → | AR SCREW,RS,M3X8 |
| 12 | FK2-6316-000 запросить цену → | MOTOR, DC24V M5 |
| 13 | FU5-0007-000 запросить цену → | GEAR, 17T |
| 14 | FU5-6643-000 запросить цену → | ROLLER |
| 15 | FL2-0203-000 запросить цену → | PIN, POSITIONING |
| 16 | FC6-9613-000 запросить цену → | CAM, RELEASE |
| 501 | XB1-2300-607 запросить цену → | SCREW, BH3X6 |
| 502 | XB6-7300-607 запросить цену → | SCREW, CROOSS-RECESS, FCH |
| 503 | XB1-2302-007 запросить цену → | SCREW, BH3X20 (S) |
| 1 | VS1-7177-003 запросить цену → | CONNECTOR, SNAP TIGHT, BK |
| 2 | VS1-7177-005 запросить цену → | CONNECTOR, SNAP TIGHT, BK |
| 3 | VS1-7177-009 запросить цену → | CONNECTOR, SNAP TIGHT, BK |
| 4 | VS1-7177-010 запросить цену → | CONNECTOR, SNAP TIGHT, BK |
| 5 | VS1-7507-005 запросить цену → | CONNECTOR, SNAP TIGHT, BK |
| 6 | VS1-8412-027 запросить цену → | CONNECTOR, SNAP TIGHT, BL |
| 7 | VS1-7177-002 запросить цену → | CONNECTOR, SNAP TIGHT, BK |
| 8 | VS1-8412-003 запросить цену → | CONNECTOR, SNAP TIGHT, BL |
| 9 | VS1-8412-015 запросить цену → | CONNECTOR, SNAP TIGHT, BL |
Рисунок 315
| № | Артикул | Наименование |
|---|---|---|
| FM3-4405-000 запросить цену → | RIGHT DOOR в сборе SEE NOTE 1 | |
| 1 | FL2-0106-000 запросить цену → | GUIDE, PRE-REGIST. AUXILIARY |
| 2 | FC6-9604-000 запросить цену → | LEVER, RELEASE |
| 3 | FC7-4155-000 запросить цену → | RING, E |
| 4 | FC6-9625-000 запросить цену → | COVER, MULTI FEED CONNECTOR |
| 5 | FC5-0693-000 запросить цену → | DAMPER, FLAPPER |
| 6 | FC5-0652-000 запросить цену → | GUIDE, DUPLEXING FEEDER, 2 |
| 7 | FC5-0653-020 запросить цену → | ROLLER, DUPLEXING FEEDER |
| 8 | VS1-7177-003 запросить цену → | CONNECTOR, SNAP TIGHT, BK |
| 9 | FC5-0659-000 запросить цену → | SPRING, TORSION |
| 10 | FC5-0674-000 запросить цену → | STRAP, RIGHT DOOR |
| 11 | FC5-0676-000 запросить цену → | PLATE, GROUNDING |
| 12 | FC6-4026-000 запросить цену → | PLATE, GROUNDING |
| 13 | FC5-0682-000 запросить цену → | PIN, INNER DOOR HINGE |
| 14 | FC5-0685-000 запросить цену → | BUTTON, RIGHT DOOR |
| 15 | FC5-0690-000 запросить цену → | PLATE, SHOCK ABSORBER |
| 16 | FC5-0972-000 запросить цену → | SPRING, TORSION |
| 17 | FC5-1354-000 запросить цену → | FLAPPER, FIXING DELIVERY REV. |
| 18 | FC6-2902-000 запросить цену → | GUIDE, DUPLEXING FEEDER |
| 19 | FM3-5074-000 запросить цену → | CABLE, RIGHT DOOR |
| 20 | FK2-0360-000 запросить цену → | FAN FM1,FM2 |
| 21 | FM3-1283-000 запросить цену → | MULTI FEED FRAME в сборе |
| 22 | FC6-5046-000 запросить цену → | RING, RETAINING |
| 23 | FB1-8581-000 запросить цену → | ROLLER |
| 24 | FC7-9481-000 запросить цену → | PAD, MULTI FEED SEPARATION |
| 25 | FC5-0489-000 запросить цену → | FLAG, MULTI FEED SENSOR |
| 26 | FC5-0490-000 запросить цену → | COVER, MULTI FEED ROLLER |
| 27 | FG3-3188-000 запросить цену → | CABLE, MULTI SENSOR |
| 28 | FK2-0149-000 запросить цену → | PHOTO-INTERRUPTER, TLP1252(C6) PS7,J3304 |
| 29 | FL2-4399-000 запросить цену → | PLATE, MULTI FEED, LIFTER |
| 30 | FC5-0529-000 запросить цену → | SHEET, SEPARATION |
| 31 | FC5-0543-000 запросить цену → | SHEET, SEPARATION |
| 32 | FC5-0542-000 запросить цену → | SHEET, MULTI FEED OUTLET |
| 33 | FU5-1737-000 запросить цену → | BUSHING |
| 34 | FU6-2022-000 запросить цену → | SPRING, COMPRESSION |
| 35 | FS6-2791-000 запросить цену → | SPRING, COMPRESSION |
| 36 | FU7-0342-000 запросить цену → | GEAR, 31T |
| 37 | FU5-2034-000 запросить цену → | SPRING, TORSION |
| 38 | FC5-0496-000 запросить цену → | GUIDE, PRE-REGIST. AUX., UPPER |
| 39 | XA9-0894-010 запросить цену → | SCREW,M3X6 |
| 40 | FC6-4015-000 запросить цену → | SPRING, LEAF |
| 41 | FC6-5055-000 запросить цену → | ROLLER, DUPLEXING |
| 42 | FC5-0657-000 запросить цену → | FLAG, DUPLEXING FEEDER SENSOR |
| 43 | FC5-0658-000 запросить цену → | SPRING, TORSION |
| 44 | FC5-0691-000 запросить цену → | STOPPER, DOOR |
| 45 | FL2-0143-000 запросить цену → | GUIDE, DUPLEXING INTERNAL |
| 46 | FC5-0703-000 запросить цену → | LABEL, RIGHT INSIDE DOOR GRIP |
| 47 | FU5-2067-000 запросить цену → | SPRING, COMPRESSION |
| 48 | FU5-0006-000 запросить цену → | GEAR, 26T/PULLEY, 24T |
| 49 | FU5-1006-000 запросить цену → | BUSHING |
| 50 | FU5-2063-000 запросить цену → | SPRING, COMPRESSION |
| 51 | FU5-3016-000 запросить цену → | PULLEY, 24T |
| 52 | XA9-1386-000 запросить цену → | SCREW,RS,M3X8 |
| 53 | XF2-4112-240 запросить цену → | BELT, TIMING, COGGED |
| 54 | FM3-9441-000 запросить цену → | FILTER, HEAT DISCHARGE FAN SEE NOTE 2 |
| 55 | FC7-5878-000 запросить цену → | PLATE, HINGE |
| 56 | FU5-1760-000 запросить цену → | BUSHING |
| 57 | FU5-6014-000 запросить цену → | COLLAR |
| 58 | FM2-0355-010 запросить цену → | HOOK HOLDER узел |
| 59 | FL2-0298-000 запросить цену → | HOLDER, FILTER |
| 60 | FC5-0681-000 запросить цену → | PLATE,INTERNAL DOOR HINGE |
| 61 | FC7-9358-000 запросить цену → | SHAFT,MULTIFEED ROLLER |
| 62 | WG8-5783-000 запросить цену → | PHOTO-INTERRUPTER, TLP1252(C6) PS17 |
| 501 | XB4-5401-007 запросить цену → | AR SCREW, M4X10 |
| 502 | XD2-1100-422 запросить цену → | RETAINING RING (E-TYPE) |
| 503 | XD3-2200-102 запросить цену → | PIN, PARALLEL |
| 504 | XD3-2160-162 запросить цену → | PIN,DOWEL |
| 505 | XD2-1100-642 запросить цену → | RING,E |
PAPER FEEDER FRAME в сборе
| № | Артикул | Наименование |
|---|---|---|
| FM2-0252-000 запросить цену → | PAPER FEEDER FRAME в сборе SEE NOTE | |
| 1 | FC5-0548-000 запросить цену → | SHEET, PRE-REGISTRATION |
| 2 | FC5-1120-000 запросить цену → | FRAME, FEEDER |
| 3 | FC5-1121-000 запросить цену → | ROLLER, TRANSFER |
| 4 | FC5-1124-000 запросить цену → | ARM, TRANSFER, FRONT |
| 5 | FC5-1125-000 запросить цену → | ARM, TRANSFER, REAR |
| 6 | FC5-1126-000 запросить цену → | PLATE, TRANSFER ELECTRODE, R. |
| 7 | FC5-1127-000 запросить цену → | PLATE, STATIC CHARGE ELECTRODE |
| 8 | FC5-1536-000 запросить цену → | PIN, TRANSFER HINGE |
| 9 | FC5-1558-000 запросить цену → | COVER,ELECTRODE PLATE,FRONT |
| 10 | FC5-1559-000 запросить цену → | COVER,ELECTRODE PLATE,REAR |
| 11 | FL2-0247-000 запросить цену → | HOLDER,STATIC CHARGE ELIMI. |
| 12 | FL2-0250-000 запросить цену → | GUIDE, PRE-REGIST. DOOR SIDE |
| 13 | FC5-0549-000 запросить цену → | ELIMINATOR, STATIC CHARGE |
| 14 | FC5-1552-000 запросить цену → | SHEET, PRE-REGIST. DOOR SIDE |
| 15 | FL2-0251-000 запросить цену → | ROLLER, REGISTRATION SOFT |
| 16 | FU5-2037-000 запросить цену → | PLATE, GROUNDING |
| 17 | FU5-2044-000 запросить цену → | SPRING, COMPRESSION |
| 18 | FU5-2045-000 запросить цену → | SPRING, COMPRESSION |
| 19 | FU5-2076-000 запросить цену → | SPRING |
| 20 | FU5-2611-000 запросить цену → | SPRING, COMPRESSION |
| 21 | FU6-2020-000 запросить цену → | SPRING, COMPRESSION |
| 501 | XB4-5401-007 запросить цену → | SCREW, M4X10 |
| 502 | XD1-1106-219 запросить цену → | SHIM, CIRCULAR |
Полный список запчастей доступен по запросу.
комментарии
