Canon imageRUNNER IR3025 IR3030 IR3035 IR3045 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- ACCESSORIES
- EXTERNAL COVERS, PANELS, ETC.
- MACHINE FRONT PLATE
- INTERNAL COMPONENTS 1

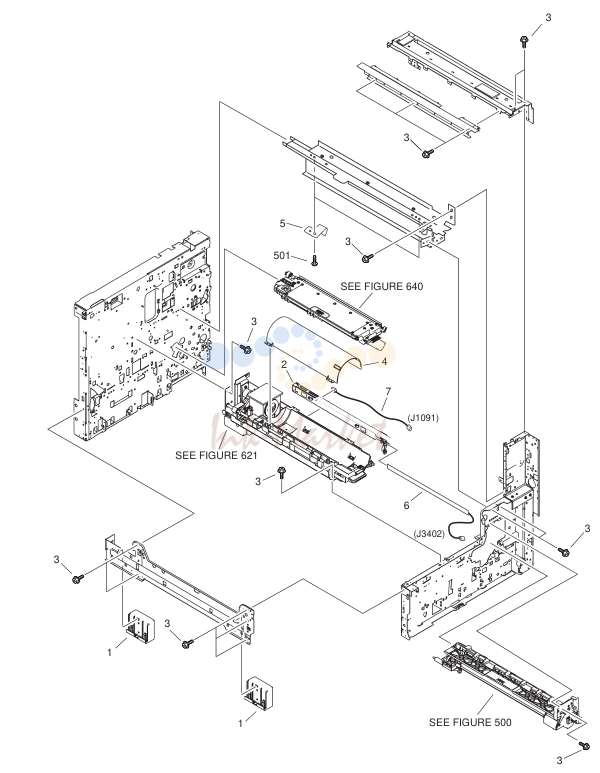

- INTERNAL COMPONENTS 2

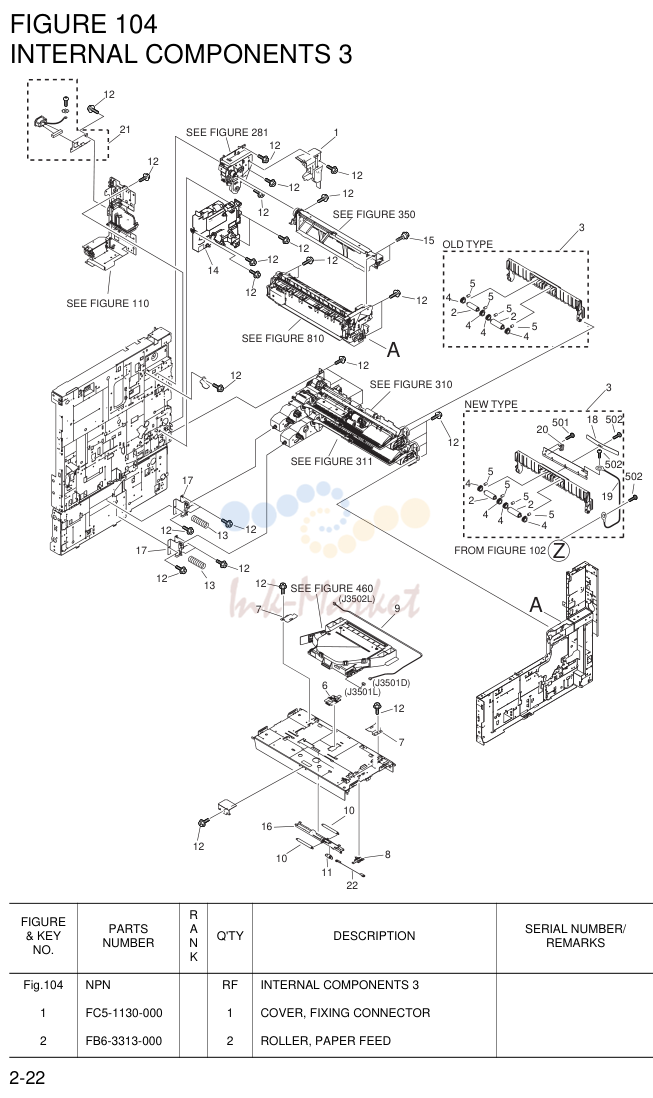

- INTERNAL COMPONENTS 3

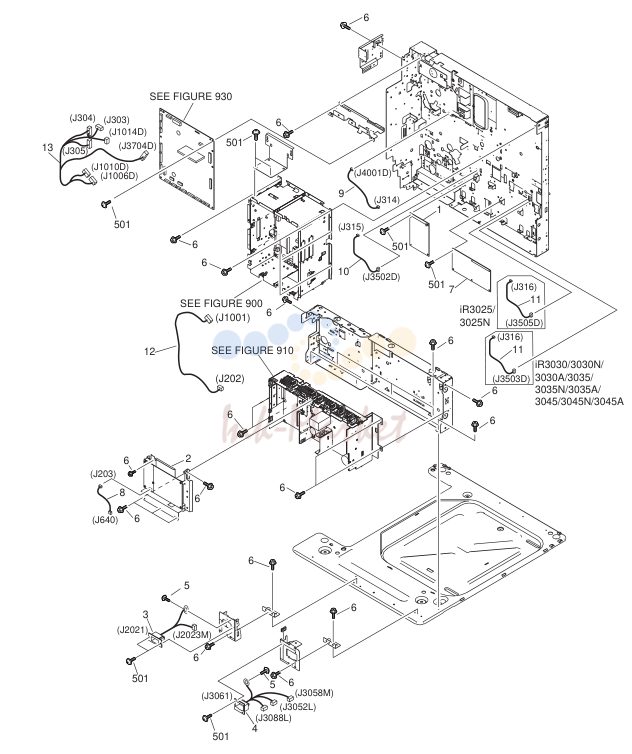

- MACHINE REAR PLATE 1

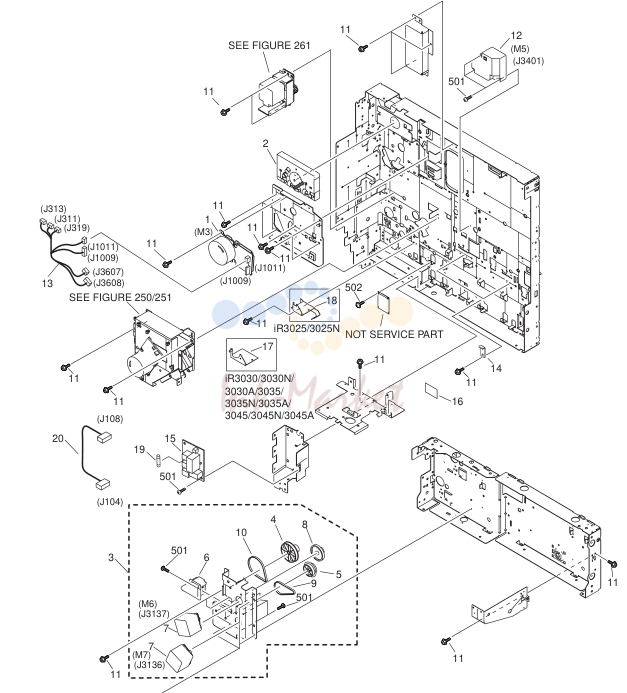

- MACHINE REAR PLATE 2

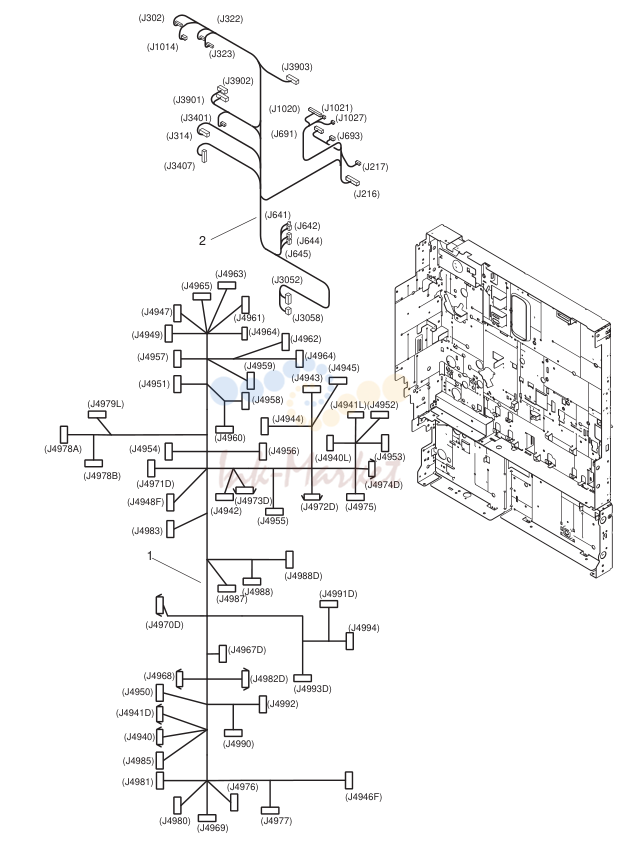

- MACHINE REAR PLATE 3

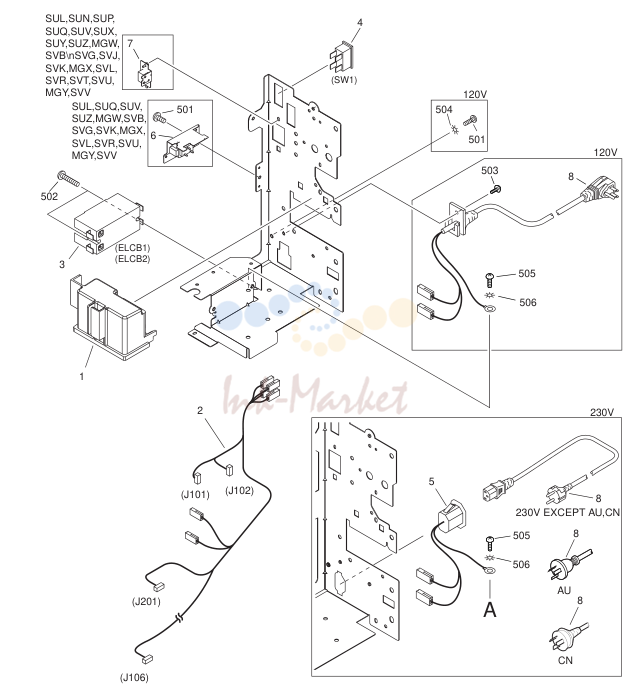

- POWER CORD TERMINAL в сборе

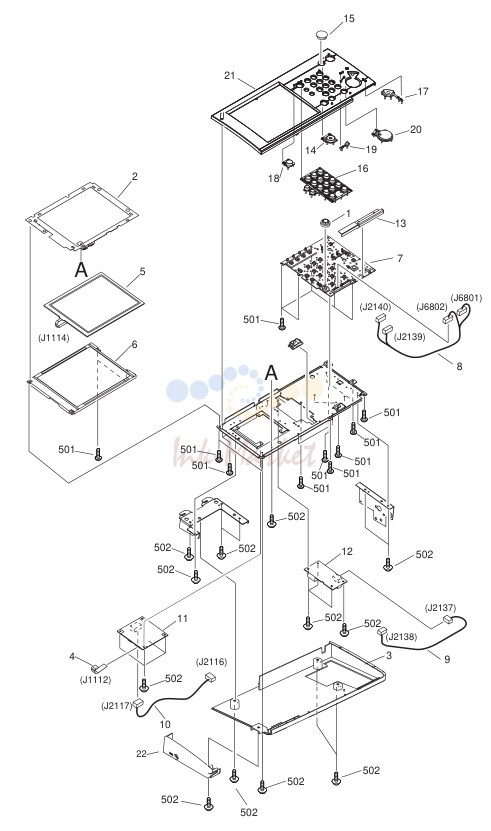

- CONTROL PANEL в сборе

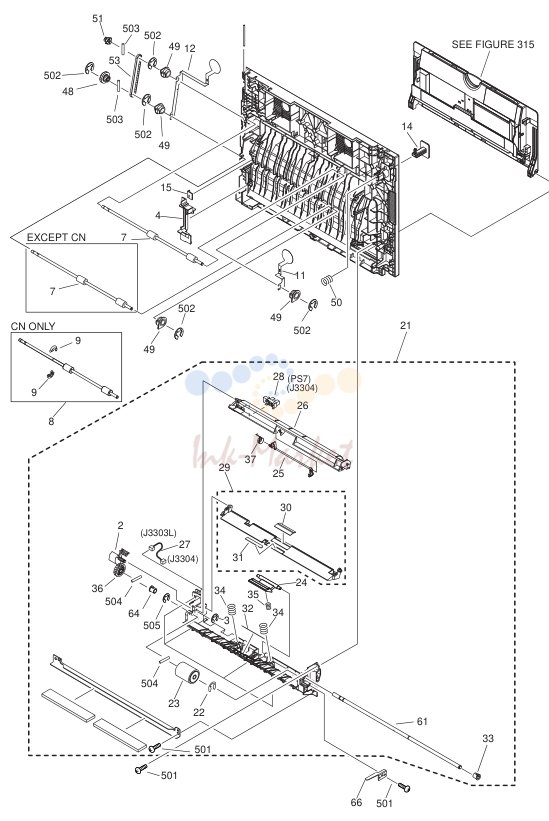

- Рисунок 315
- PAPER FEEDER FRAME в сборе
- RIGHT LOWER DOOR в сборе
- (J1)
- DOCUMENT TRAY в сборе
- OPEN/CLOSE PANEL в сборе
- PAPER FEEDER в сборе
- (J507)
- MAIN DRIVE в сборе (iR3025/3025N)
- CASSETTE 1
- CASSETTE 2
- PAPER PICK-UP в сборе 1
- PAPER PICK-UP в сборе 2
- MULTI FEED TRAY в сборе
- PAPER DELIVERY в сборе
- 2ND 3RD DELIVERY в сборе
- 2ND UPPER DELIVERY в сборе
- 2ND DELIVERY FRAME в сборе
- 3RD DELIVERY FRAME в сборе
- DRUM CARTRIDGE в сборе
- HOPPER в сборе
- DEVELOPING в сборе
- FIXING в сборе
- CONTROLLER BOX в сборе
- MAIN POWER SUPPLY плата в сборе

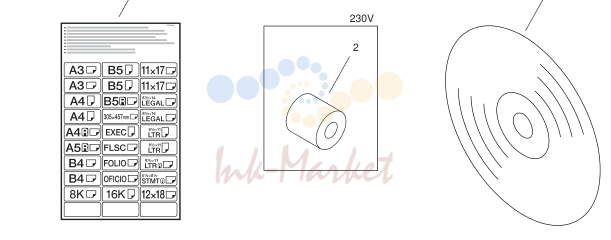

ACCESSORIES
| № | Артикул | Наименование |
|---|---|---|
| 1 | FC5-0563-020 запросить цену → | LABEL, CASSETTE SIZE, PANEL |
| 2 | WE8-5689-000 запросить цену → | FILTER, NOISE(RING CORE) 230V |
| 3 | FK2-4804-000 запросить цену → | CD-ROM, MEAP SOFTWARE English (UL/ASIA/AU) English/French/Italian/ |
| 3 | FK2-4805-000 запросить цену → | CD-ROM, MEAP SOFTWARE German (EUR) English/Simplified |
| 3 | FK2-4811-000 запросить цену → | CD-ROM, MEAP SOFTWARE Chinese/Traditional Chinese/Korean (CN/TW) English/Simplified |
| 3 | FK2-4816-000 запросить цену → | CD-ROM, MEAP SOFTWARE Chinese/Traditional Chinese/Korean (KR) English (iR3025N/3035N/ |
| 4 | FK2-4806-000 запросить цену → | CD-ROM, UFR II/PCL DRV/UTILITY French/Spanish (iR3025N/ |
| 4 | FK2-4807-000 запросить цену → | CD-ROM, UFR II/PCL DRV/UTILITY German/Italian (iR3025N/ |
| 4 | FK2-4808-000 запросить цену → | CD-ROM, UFR II/PCL DRV/UTILITY English/Simplified Chinese/Traditional |
| 5 | FK2-5418-000 запросить цену → | CD-ROM, UFR II USER SOFTWARE Chineae/Korean(iR3025N/ |

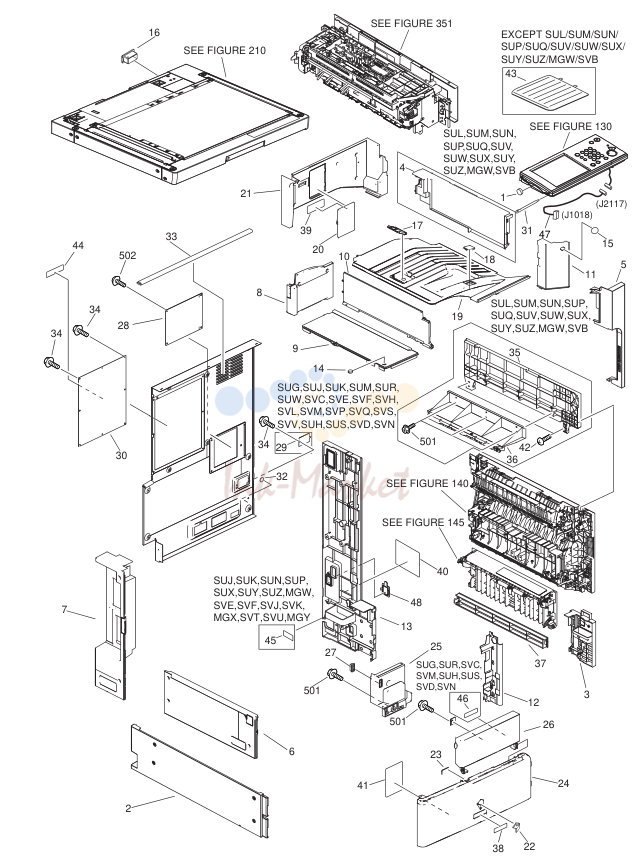

EXTERNAL COVERS, PANELS, ETC.
| № | Артикул | Наименование |
|---|---|---|
| 1 | FB6-3771-000 запросить цену → | COVER, RUBBER |
| 2 | FC5-0576-020 запросить цену → | PANEL, LEFT |
| 3 | FC5-0953-000 запросить цену → | PANEL, RIGHT, FRONT LOWER SUL,SUM,SUN,SUP,SUQ |
| 4 | FC5-0956-020 запросить цену → | PANEL, INNER, RIGHT MIDDLE SUV,SUW,SUX,SUY,SUZ MGW,SVB |
| 5 | FC5-1101-000 запросить цену → | PANEL, RIGHT, FRONT |
| 6 | FC5-1103-000 запросить цену → | PANEL, LEFT, MIDDLE |
| 7 | FC5-1104-000 запросить цену → | PANEL, LEFT, REAR |
| 8 | FC5-1106-000 запросить цену → | PANEL, INNER, REAR LOWER |
| 9 | FC5-1108-000 запросить цену → | PANEL, INNER, LEFT LOWER |
| 10 | FC5-1109-000 запросить цену → | PANEL, INNER, MIDDLE |
| 11 | FC5-1117-000 запросить цену → | PANEL, INNER, RIGHT |
| 12 | FC5-1277-000 запросить цену → | PANEL, INNER, RIGHT |
| 13 | FC5-1278-020 запросить цену → | PANEL, RIGHT, REAR |
| 14 | FC5-1282-000 запросить цену → | RUBBER, COVER |
| 15 | FC5-6540-000 запросить цену → | COVER, SCREW |
| 16 | FH2-6552-000 запросить цену → | COVER, CONNECTOR |
| 17 | FC5-0812-000 запросить цену → | STOPPER, PUSHING |
| 18 | FC5-0957-000 запросить цену → | CAP, INTERNAL PAPER DELIVERY |
| 19 | FC5-1114-000 запросить цену → | COVER, INTERNAL PAPER DELIVERY |
| 20 | FC5-0889-000 запросить цену → | COVER, BLANKING |
| 21 | FC5-0942-000 запросить цену → | PANEL, INNER, REAR |
| 22 | FC5-1280-000 запросить цену → | EMBLEM |
| 23 | FC6-5052-000 запросить цену → | PIN,HINGE |
| 24 | FC5-1100-000 запросить цену → | COVER, FRONT |
| 25 | FC5-1115-000 запросить цену → | COVER, FRONT, SMALL |
| 26 | FL2-0315-000 запросить цену → | DOOR, SUPPLY |
| 27 | XZ9-0603-000 запросить цену → | CATCH, MAGNET |
| 28 | FC5-1094-000 запросить цену → | LID, ASSIST |
| 29 | FC5-1111-000 запросить цену → | COVER, OUTLET SVL,SVM,SVP,SVQ,SVS SVV,SUH,SUS,SVD,SVN |
| 30 | FC5-1152-000 запросить цену → | PANEL, CONTROLLER BOX |
| 31 | FB6-3950-000 запросить цену → | PEN, TOUCH PANEL |
| 32 | FC5-0166-000 запросить цену → | SEAL, BLANKING |
| 33 | FC5-1093-000 запросить цену → | SEAL |
| 34 | XA9-1386-000 запросить цену → | SCREW,RS,M3X8 SUL,SUM,SUN,SUP,SUQ |
| 35 | FC5-0803-000 запросить цену → | PANEL, RIGHT UPPER SUV,SUW,SUX,SUY,SUZ MGW,SVB SUL,SUM,SUN,SUP,SUQ |
| 36 | FC5-0807-000 запросить цену → | GUIDE, 1ST DELIVERY FIXING SUV,SUW,SUX,SUY,SUZ MGW,SVB |
| 37 | FC5-0954-000 запросить цену → | PANEL, RIGHT, LOWER |
| 38 | FL3-0417-000 запросить цену → | PLATE, NAME iR3025 SUG,SUH iR3025 |
| 38 | FL3-0418-000 запросить цену → | PLATE, NAME SUJ,SUL,SUM,SUN,SUQ |
| 38 | FL3-0419-000 запросить цену → | PLATE, NAME iR3025N SUK,SUP |
| 38 | FL3-0432-000 запросить цену → | PLATE, NAME iR3030 SUR,SUS iR3030 |
| 38 | FL3-0435-000 запросить цену → | PLATE, NAME SUV,SUW,SUX,SUZ,SVBi R3030A MGW |
| 38 | FL3-0438-000 запросить цену → | PLATE, NAME iR3030N SUY |
| 38 | FL3-0431-000 запросить цену → | PLATE, NAME iR3035 SVC,SVD iR3035 |
| 38 | FL3-0434-000 запросить цену → | PLATE, NAME SVE,SVG,SVH,SVK,SVLi R3035A MGX |
| 38 | FL3-0437-000 запросить цену → | PLATE, NAME iR3035N SVF,SVJ |
| 38 | FL3-0430-000 запросить цену → | PLATE, NAME iR3045 SVM,SVN iR3045 |
| 38 | FL3-0433-000 запросить цену → | PLATE, NAME SVP,SVR,SVS,SVU,SVVi R3045A MGY |
| 38 | FL3-0436-000 запросить цену → | PLATE, NAME iR3045N SVG,SVT |
| 39 | FL2-0352-000 запросить цену → | SHEET,RETAINING |
| 40 | FC8-1201-000 запросить цену → | LABEL, SHUT, DOWN AB UZ,SVCSVE,SVF,SVG,SV H,SVKSVM,SVP,SVQ,SV R,SVSSVU,SUH English/Simplified Chinese/Traditional Chinese/ KoreanSUL,SUN,SUP,SU |
| 41 | FC6-5067-000 запросить цену → | LABEL,TONER BOTTLE CAUTION SUL,SUM,SUN,SUP,SUQ |
| 42 | XA9-0605-000 запросить цену → | SCREW, M4X8 SUV,SUW,SUX,SUY,SUZ MGW,SVB EXCEPT SUL/SUM/SUN/ |
| 43 | FC5-0860-020 запросить цену → | GUIDE, REVERSE BACK END SUP/SUQ/SUV/SUW/ SUX/SUY/SUZ/MGW/SVB |
| 44 | FS7-8143-020 запросить цену → | LABEL, COUNTER SUJ,SUK,SUN,SUP,SUX SUY,SUZ,MGW,SVE,SVF |
| 45 | FU5-8021-000 запросить цену → | LABEL, GROUNDING CAUTION SVJ,SVK,MGX,SVT,SVU, MGY SUG,SUR,SVC,SVM,SUH |
| 46 | FS6-8992-000 запросить цену → | LABEL, GENUINE SUS,SVD,SVN SUJ,SUK,SUL,SUM,SUN SUP,SUQ,SUV,SUW,SUX SUY,SUZ,MGW,SVB,SVE |
| 47 | FM2-2859-030 запросить цену → | CABLE, CONTROL PANEL SVF,SVG,SVH,SVJ,SVKM GX,SVL,SVP,SVQ,SVRS VS,SVT,SVU,MGY,SVV |
| 48 | FC7-7394-000 запросить цену → | COVER,HEATER SW SUL,SUM,SUN,SUP,SUQ |
| 501 | XB4-5401-007 запросить цену → | SCREW, M4X10 SUV,SUW,SUX,SUY,SUZ MGW,SVB |
| 502 | XB1-2400-807 запросить цену → | SCREW, M4X8 |

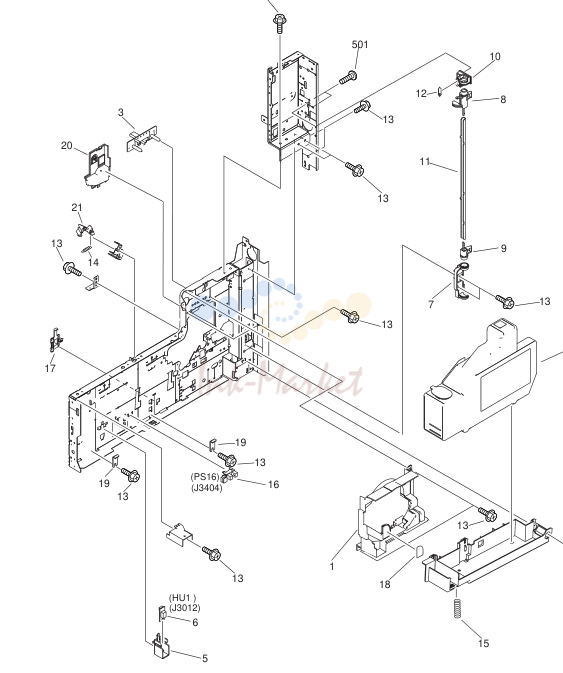

MACHINE FRONT PLATE
| № | Артикул | Наименование |
|---|---|---|
| 1 | FC5-1113-000 запросить цену → | PANEL,INNER |
| 2 | FC5-1413-000 запросить цену → | PIN STAY |
| 3 | FL2-0267-000 запросить цену → | PIN,POSITIONING |
| 4 | FM2-0303-000 под заказ | BOX, WASTE TONER |
| 5 | FC5-1307-000 запросить цену → | MOUNT, ENVIRONMENT SENSOR |
| 6 | FK2-0160-000 запросить цену → | ENVIRONMENTAL SENSOR узел HUI |
| 7 | FC5-0673-000 запросить цену → | SUPPORT, HOOK POSITIONING |
| 8 | FC5-0686-010 запросить цену → | HOOK, RIGHT DOOR, UPPER |
| 9 | FC5-0687-000 запросить цену → | HOOK, RIGHT DOOR, LOWER |
| 10 | FC5-0688-000 запросить цену → | BUSHING |
| 11 | FC5-0689-000 запросить цену → | SHAFT, HOOK |
| 12 | FU5-2064-000 запросить цену → | SPRING, TENSION |
| 13 | XA9-1386-000 запросить цену → | SCREW,RS,M3X8 |
| 14 | FU6-2016-000 запросить цену → | SPRING, STOPPER |
| 15 | FU5-2096-000 запросить цену → | SPRING |
| 16 | FK2-0149-000 запросить цену → | PHOTO-INTERRUPTER, TLP1252(C6) PS16 |
| 17 | FC5-1535-000 запросить цену → | GUIDE, WIRE |
| 18 | FC6-2918-000 запросить цену → | LABEL, LOCK UNLOCK |
| 19 | FL2-0203-000 запросить цену → | PIN, POSITIONING |
| 20 | FC5-1118-000 запросить цену → | COVER, RIGHT IN, SMALL |
| 21 | FC6-4824-000 запросить цену → | STOPPER BOX |
| 501 | XB4-5400-807 запросить цену → | SCREW,P,M4X8 |

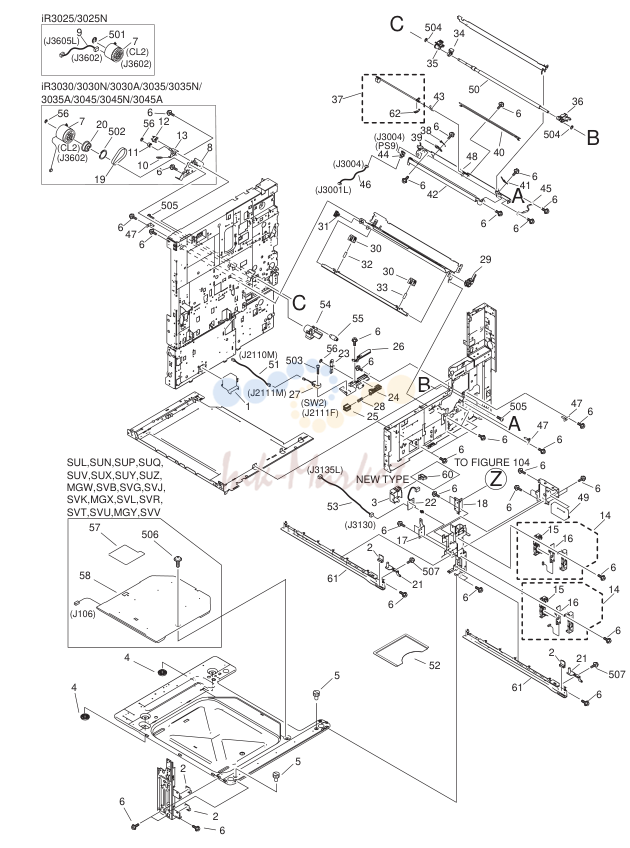

INTERNAL COMPONENTS 1
| № | Артикул | Наименование |
|---|---|---|
| 1 | FC6-5053-000 запросить цену → | COVER, HEATER CONNECTOR |
| 2 | FB6-3507-000 запросить цену → | BLOCK, SWING |
| 3 | FC5-0641-010 запросить цену → | COVER, плата |
| 4 | XH9-0125-000 запросить цену → | FOOT |
| 5 | XA9-1468-000 запросить цену → | SCREW, KNURLED, M6X10 |
| 6 | XA9-1386-000 запросить цену → | SCREW,RS,M3X8 |
| 7 | FH6-5075-020 запросить цену → | CLUTCH, ELECTROMAGNETIC iR3025/3025NCL2 iR3030/3030N/3030A/ |
| 7 | FK2-0361-000 запросить цену → | CLUTCH,ELECTROMAGNETIC 3035/3035N3035A/3045/ iR3030/3030N/3030A/ |
| 8 | FL2-1517-000 запросить цену → | SUPPORT, REGIST. CLUTCH 3035/3035N3035A/3045/ |
| 9 | FM2-2851-000 запросить цену → | CABLE,REGISTRATION CLUTCH iR3025/3025N iR3030/3030N/3030A/ |
| 10 | FU5-2652-000 запросить цену → | SPRING 3035/3035N3035A/3045/ iR3030/3030N/3030A/ |
| 11 | FU5-3178-000 запросить цену → | PULLEY, 20T 3035/3035N3035A/3045/ iR3030/3030N/3030A/ |
| 12 | FU6-0040-000 запросить цену → | PULLEY, 28T 3035/3035N3035A/3045/ iR3030/3030N/3030A/ |
| 13 | FL2-1518-000 запросить цену → | SUPPORT, REGIST. TENSION 3035/3035N3035A/3045/ |
| 14 | FM2-0389-000 запросить цену → | CASSETTE SIZE DETECT в сборе |
| 15 | FC5-1420-000 запросить цену → | HOLDER, SIZE DETECT |
| 16 | FM2-2770-000 запросить цену → | SIZE SENSOR плата в сборе |
| 17 | FC5-0567-010 запросить цену → | PLATE, PICK-UP ASS'Y MOUNT, U |
| 18 | FC5-0568-000 запросить цену → | PLATE, PICK-UP ASS'Y MOUNT, L iR3030/3030N/3030A/ |
| 19 | XF2-1608-860 запросить цену → | BELT, TIMING 3035/3035N3035A/3045/ iR3030/3030N/3030A/ |
| 20 | FU5-3180-000 запросить цену → | PULLEY,36T 3035/3035N3035A/3045/ |
| 21 | FL2-0116-010 запросить цену → | PIN, SIDE REGIST. POSITIONING |
| 22 | FM2-2771-000 запросить цену → | SIZE DETECT CONNECT плата ASS'Y |
| 23 | FC5-1539-000 запросить цену → | PLATE, ACTUATOR |
| 24 | FC5-1540-000 запросить цену → | SLIDER |
| 25 | FC5-1541-000 запросить цену → | BLOCK, SWITCH PRESSURE |
| 26 | FC5-1545-000 запросить цену → | GUIDE, ACTUATOR |
| 27 | FK2-0384-000 запросить цену → | SWITCH, MICRO SW2 |
| 28 | FU6-2009-000 запросить цену → | SPRING, LEAF |
| 29 | FC5-1243-000 запросить цену → | HANDLE, PRESSURE |
| 30 | FC5-1262-000 запросить цену → | CAM, DEVELOPING PRESSURE |
| 31 | FU5-1030-000 запросить цену → | BUSHING |
| 32 | FU5-2090-000 запросить цену → | SPRING |
| 33 | FU6-2011-000 запросить цену → | SPRING |
| 34 | FC5-1562-000 запросить цену → | HOLDER, TRANSFER GUIDE, UPPER |
| 35 | FU5-1029-000 запросить цену → | BUSHING |
| 36 | FU5-1028-000 запросить цену → | BUSHING |
| 37 | FL2-4520-000 запросить цену → | FLAG, PRE-REGISTRATION SENSOR |
| 38 | FC6-5062-000 запросить цену → | SPRING, GROUNDING |
| 39 | FC5-0540-000 запросить цену → | HOLDER, GROUNDING SPRING |
| 40 | FC5-0547-000 запросить цену → | GUIDE, PRE-REGISTRATION PAPER |
| 41 | FC5-1564-000 запросить цену → | SPRING, LEAF |
| 42 | FL2-0245-000 запросить цену → | SHEET, PAPER DUST RELEASE |
| 43 | FU5-2035-000 запросить цену → | SPRING, TORSION |
| 44 | FK2-0149-000 запросить цену → | PHOTO-INTERRUPTER, TLP1252(C6) PS9 |
| 45 | FL2-3265-000 запросить цену → | H.V.RESISTOR узел |
| 46 | FM2-2858-000 запросить цену → | CABLE, PRE-REGISTRATION SENSOR |
| 47 | FC6-5051-000 запросить цену → | PIN, POSITIONING |
| 48 | FL2-0330-000 запросить цену → | GUIDE,PRE-REGIST.MAIN BODY |
| 49 | FC5-0958-000 запросить цену → | GRIP, RIGHT FRONT |
| 50 | FL2-0314-000 запросить цену → | ROLLER, REGISTRATION HARD |
| 51 | FM2-2845-000 запросить цену → | CABLE, I.L. SWITCH CONNECT |
| 52 | FC5-1146-000 запросить цену → | HOLDER, SERVICE BOOK |
| 53 | FM2-2853-000 запросить цену → | CABLE,CST.SIZE DETECT CONNECT |
| 54 | FC6-9613-000 запросить цену → | CAM, RELEASE |
| 55 | FU5-6643-000 запросить цену → | ROLLER |
| 56 | XD9-0136-000 запросить цену → | RING, E SUL,SUN,SUP,SUQ,SUV SUX,SUY,SUZ,MGW,SVB |
| 57 | FC5-6899-000 запросить цену → | COVER, HEATER SVG,SVJ,SVK,MGX,SVLS VR,SVT,SVU,MGY,SVV SUL,SUN,SUP,SUV,SUX SUY,SUZ,MGW,SVGSVJ |
| 58 | FK2-0376-000 запросить цену → | HEATER, CASSETTE SVK,MGX,SVR,SVT,SVU, MGY |
| 58 | FK2-5795-000 запросить цену → | HEATER, CASSETTE SUQ,SVB,SVL,SVV SUL,SUQ,SUV,SUZ,MGW |
| 59 | XA9-1668-000 запросить цену → | SCREW,RS,M3X8.5 SVB,SVG,SVK,MGX,SVL SVR,SVU,MGY,SVV |
| 60 | WT2-5694-000 запросить цену → | CLAMP, CABLE NEW TYPE SUL,SUN,SUP,SUQ,SUV, SUX,SUY,SUZ,MGWSVB, |
| 61 | FC5-0571-010 запросить цену → | RAIL, RIGHT SVG,SVJ,SVK,MGX,SVLS VR,SVT,SVU,MGY,SVV SUL,SUN,SUP,SUQ,SUV, SUX,SUY,SUZ,MGWSVB, |
| 62 | FC7-9370-000 запросить цену → | PLATE,FLAG,REGISTRATION SENSOR SVG,SVJ,SVK,MGX,SVLS VR,SVT,SVU,MGY,SVV |
| 501 | XD2-1100-402 запросить цену → | RETAINING RING (E-TYPE) iR3025/3025N iR3030/3030N/3030A/ |
| 502 | XD1-1108-215 запросить цену → | WASHER,COP 3035/3035N3035A/3045/ |
| 503 | XB1-2301-407 запросить цену → | SCREW, MACH.,TRUS HEAD, M3X14 |
| 504 | XD2-1100-642 запросить цену → | RING,E |
| 505 | XB4-5400-807 запросить цену → | SCREW,P,M4X8 SUL,SUN,SUP,SUQ,SUV, SUX,SUY,SUZ,MGWSVB, |
| 506 | XB6-7300-607 запросить цену → | SCREW, CROOSS-RECESS, FCH SVG,SVJ,SVK,MGX,SVLS VR,SVT,SVU,MGY,SVV SUL,SUN,SUP,SUQ,SUV, SUX,SUY,SUZ,MGWSVB, |
| 507 | XB3-6400-805 запросить цену → | SCREW,RS,M4X8 SVG,SVJ,SVK,MGX,SVLS VR,SVT,SVU,MGY,SVV |
INTERNAL COMPONENTS 2
| № | Артикул | Наименование |
|---|---|---|
| 1 | FC5-0959-000 запросить цену → | GRIP, LEFT |
| 2 | FC5-1407-000 запросить цену → | HOLDER, PRECONDITIONING |
| 3 | XA9-1386-000 запросить цену → | SCREW,RS,M3X8 |
| 4 | FC6-4820-000 запросить цену → | COVER,BOTTLE |
| 5 | FC6-4624-000 запросить цену → | SPRING,LEAF |
| 6 | FK2-0368-000 запросить цену → | LED ARRAY |
| 7 | FM2-2776-000 запросить цену → | BOARD, DRUM THERMISTOR |
| 501 | XB1-2300-407 запросить цену → | SCREW, BH3X4 (S) |
INTERNAL COMPONENTS 3
| № | Артикул | Наименование |
|---|---|---|
| 1 | FC5-1130-000 запросить цену → | COVER, FIXING CONNECTOR |
| 2 | FB6-3313-000 запросить цену → | ROLLER, PAPER FEED |
| 3 | FM3-1297-000 запросить цену → | RIGHT LOWER INNER DOOR ASS'Y |
| 4 | FU5-1035-000 запросить цену → | BUSHING |
| 5 | FU6-2924-000 запросить цену → | SPRING, COMPRESSION |
| 6 | FC5-0191-000 запросить цену → | GUIDE, POSITIONING |
| 7 | FC6-7308-000 запросить цену → | SPRING, LEAF |
| 8 | FC5-1535-000 запросить цену → | GUIDE, WIRE |
| 9 | FM2-2831-000 запросить цену → | CABLE, BEAM DETECTOR DOCKING |
| 10 | FU5-2038-000 запросить цену → | SPRING, TORSION |
| 11 | FU5-2653-000 запросить цену → | SPRING |
| 12 | XA9-1386-000 запросить цену → | SCREW,RS,M3X8 |
| 13 | FU5-2066-000 запросить цену → | SPRING, COMPRESSION |
| 14 | FM2-0261-010 запросить цену → | H. V. TRANSFER плата в сборе |
| 15 | FS5-9664-020 запросить цену → | SCREW,RS STEPPED,M3 |
| 16 | FC5-1533-000 запросить цену → | LINK, SHUTTER |
| 17 | FC5-0573-000 запросить цену → | MOUNT, CASSETTE PUSH SPRING |
| 18 | FC7-5906-000 запросить цену → | SPING, LEAF NEW TYPE |
| 19 | FM3-3911-000 запросить цену → | CABLE, GROUNDING NEW TYPE |
| 20 | FC7-5907-000 запросить цену → | SPRING, GROUNDING NEW TYPE |
| 21 | FM3-0279-000 запросить цену → | OUTLET CABLE ASS'Y |
| 22 | FC7-2667-000 запросить цену → | WIRE, SHUTTER |
| 501 | XB1-2300-607 запросить цену → | SCREW, BH3X6 NEW TYPE |
| 502 | XB4-7300-605 запросить цену → | SCREW, BH M3X6, S NEW TYPE |
MACHINE REAR PLATE 1
| № | Артикул | Наименование |
|---|---|---|
| 1 | FK2-0340-000 запросить цену → | ALL DAY POWER плата 120V |
| 1 | FK2-0341-020 запросить цену → | ALL DAY POWER плата 230V |
| 2 | FK2-0338-000 запросить цену → | ACC POWER SUPPLY узел 120V |
| 2 | FK2-0339-000 запросить цену → | ACC POWER SUPPLY узел 230V |
| 3 | FG3-3178-020 запросить цену → | CABLE, LATTICE |
| 4 | FM2-2843-000 запросить цену → | CABLE, FINISHER LATTICE |
| 5 | XA9-0265-010 запросить цену → | SCREW, W/TOOTHED WASHER, (S) |
| 6 | XA9-1386-000 запросить цену → | SCREW,RS,M3X8 |
| 7 | FM2-2764-010 запросить цену → | PS CONTROLLER в сборе |
| 8 | FM2-2824-000 запросить цену → | CABLE,ACCESSORY POWER SUPPLY |
| 9 | FM2-2819-000 запросить цену → | CABLE, HIGH VOLTAGE CONNECT |
| 10 | FM2-2820-000 запросить цену → | CABLE, BEAM DETECTOR DOCKING iR3030/3030N/3030A/ |
| 11 | FM2-2830-000 запросить цену → | CABLE, POLYGON 3035/3035N3035A/3045/ |
| 11 | FM2-2833-000 запросить цену → | CABLE, POLYGON iR3025/3025N |
| 12 | FM3-1268-000 запросить цену → | CABLE, FIXING AC iR3025/3025N iR3030/3030N/3030A/ |
| 12 | FM3-1269-000 запросить цену → | CABLE, FIXING AC 3035/3035N3035A/3045/ |
| 13 | FM2-2815-000 запросить цену → | CABLE, FIXING CONNECT |
| 501 | XB6-7300-607 запросить цену → | AR SCREW, CROOSS-RECESS, FCH |
MACHINE REAR PLATE 2
| № | Артикул | Наименование |
|---|---|---|
| 1 | FK2-0367-000 запросить цену → | MOTOR, DC |
| 2 | FC6-2904-000 запросить цену → | COVER, DC NETWORK BACK |
| 3 | FM2-0339-000 запросить цену → | PAPER PICK-UP MOTOR узел |
| 4 | FC5-1516-000 запросить цену → | PULLEY, 80T |
| 5 | FC5-1517-000 запросить цену → | PULLEY, 50T |
| 6 | FC5-1518-000 запросить цену → | COVER, PICK-UP MOTOR SUPPORT |
| 7 | FM2-0338-000 запросить цену → | MOTOR, DC M6,7 |
| 8 | FU3-0285-000 запросить цену → | GEAR, 80T/16T |
| 9 | XF2-1607-840 запросить цену → | BELT, TIMING |
| 10 | XF2-1609-040 запросить цену → | BELT,TIMING |
| 11 | XA9-1386-000 запросить цену → | SCREW,RS,M3X8 |
| 12 | FK2-0393-000 запросить цену → | MOTOR, DC24V M5 |
| 13 | FM2-2818-000 запросить цену → | CABLE, MOTOR |
| 14 | FL2-0203-000 запросить цену → | PIN, POSITIONING SUL,SUN,SUP,SUQ,SUV SUX,SUY,SUZ,MGW,SVB |
| 15 | FM3-1313-000 запросить цену → | HEATER SWITCH плата в сборе SVG,SVJ,SVK,MGX,SVLS VR,SVT,SVU,MGY,SVV |
| 16 | FC8-0957-000 запросить цену → | LABEL, OUTLET TW SUN,SUP,SUZ,MGW,SVJ |
| 16 | FU5-8069-000 запросить цену → | LABEL, OUTLET SVK,MGX,SVT,SVU,MGY iR3030/3030N/3030A/ |
| 17 | FC5-7181-000 запросить цену → | PLATE 3035/3035N3035A/3045/ |
| 18 | FC5-1087-000 запросить цену → | PLATE iR3025/3025N SUL,SUN,SUP,SUQ,SUV SUX,SUY,SUZ,MGW,SVB |
| 19 | VD7-3201-001 запросить цену → | FUSE SVG,SVJ,SVK,MGX,SVLS VR,SVT,SVU,MGY,SVV |
| 20 | FM3-1315-000 запросить цену → | CABLE,READER AC |
| 501 | XB1-2300-607 запросить цену → | AR SCREW, BH3X6 |
| 502 | XB6-7300-607 запросить цену → | AR SCREW, CROOSS-RECESS, FCH |
MACHINE REAR PLATE 3
| № | Артикул | Наименование |
|---|---|---|
| 1 | FM3-1271-000 запросить цену → | CABLE, MAIN |
| 2 | FM2-2826-000 запросить цену → | CABLE, CONTROLLER |
POWER CORD TERMINAL в сборе
| № | Артикул | Наименование |
|---|---|---|
| FM2-0353-000 запросить цену → | POWER CORD TERMINAL в сборе 120V | |
| FM2-0354-020 запросить цену → | POWER CORD TERMINAL в сборе 230V | |
| 1 | FC5-1168-000 запросить цену → | HANDLE, RIGHT REAR |
| 2 | FM2-2868-000 запросить цену → | CABLE,AC POWER SUPPLY |
| 3 | FH7-7626-000 запросить цену → | BREAKER,ELECTRIC LEAKAGE 120V |
| 3 | FH7-7625-030 запросить цену → | BREAKER,ELECTRIC LEAKAGE 230V |
| 4 | FK2-0140-000 запросить цену → | SWITCH, TOGGLE |
| 5 | FF3-4527-000 запросить цену → | CABLE, SOCKET 230V SUL,SUN,SUP,SUQ,SUV SUX,SUY,SUZ,MGW,SVB |
| 6 | FM3-1282-000 запросить цену → | OUTLET CABLE ASS'Y SVG,SVJ,SVK,MGX,SVLS VR,SVT,SVU,MGY,SVV SUL,SUN,SUP,SUQ,SUV SUX,SUY,SUZ,MGW,SVB |
| 7 | WC1-5182-000 запросить цену → | SWITCH(MECH), HEATER SVG,SVJ,SVK,MGX,SVLS VR,SVT,SVU,MGY,SVV |
| 8 | FK2-0146-000 запросить цену → | CORD, POWER SUPPLY 230V EXCEPT AU,CN |
| 8 | FF3-4526-000 запросить цену → | CORD, POWER SUPPLY 120V |
| 8 | FK2-0148-000 запросить цену → | CORD, POWER SUPPLY AU |
| 8 | FK2-2987-000 запросить цену → | CORD, POWER SUPPLY CN |
| 501 | XB1-2400-603 запросить цену → | SCREW, MACHINE M4X6 (COP) 120V |
| 502 | XB1-2402-007 запросить цену → | SCREW, BH4X20 (S) |
| 503 | XB6-7300-607 запросить цену → | SCREW, CROOSS-RECESS, FCH 120V |
| 504 | XD1-4200-402 запросить цену → | WASHER, TOOTHED LOCK, M4 120V |
| 505 | XB1-2500-603 запросить цену → | SCREW, M5X6 |
| 506 | XD1-4200-502 запросить цену → | LOCK WASHER (SUS) |
CONTROL PANEL в сборе
| № | Артикул | Наименование |
|---|---|---|
| FM4-4375-000 запросить цену → | CONTROL PANEL в сборе EUR,CN,TW | |
| FM4-4374-000 запросить цену → | CONTROL PANEL в сборе EXCEPT EUR,CN,TW | |
| 1 | FC5-1067-000 запросить цену → | KNOB, VOLUME |
| 2 | FC5-4458-010 запросить цену → | SHEET, LCD ELECTROSTATIC |
| 3 | FC6-9569-000 запросить цену → | COVER, CONTROL PANEL, LOWER |
| 4 | FH2-7037-000 запросить цену → | CABLE, FLAT |
| 5 | FK2-0329-000 запросить цену → | ANALOG TOUCH PANEL узел |
| 6 | FG6-8936-000 запросить цену → | LCD CONTROL PANEL узел |
| 7 | FG3-4160-000 запросить цену → | PANEL SWITCH плата в сборе |
| 8 | FG3-2835-000 запросить цену → | CABLE, SWITCH |
| 9 | FG3-2836-000 запросить цену → | CABLE, PANEL INVERTER |
| 10 | FG3-2837-000 запросить цену → | CABLE,CONTROL PANEL CONNECT |
| 11 | FG3-3965-000 запросить цену → | CONTROL PANEL CPU плата в сборе |
| 12 | FG3-2376-000 запросить цену → | INVERTER плата в сборе |
| 13 | FC6-9571-000 запросить цену → | WINDOW, LAMP |
| 14 | FC5-1059-000 запросить цену → | KEY TOP, POWER SUPPLY |
| 15 | FC5-1506-000 запросить цену → | CAP, ENERGY SAVE |
| 16 | FC5-1061-000 запросить цену → | KEY TOP, NUMBERS |
| 17 | FC5-1064-000 запросить цену → | KEY TOP, STOP |
| 18 | FC5-1065-000 запросить цену → | KEY TOP, RESET |
| 19 | FC5-1066-000 запросить цену → | KEY TOP, COUNTER |
| 20 | FM2-1116-010 запросить цену → | START KEY TOP в сборе |
| 21 | FC7-4152-000 запросить цену → | PANEL, CONTROL PANEL EUR,CN,TW |
| 21 | FC7-4151-000 запросить цену → | PANEL, CONTROL PANEL EXCEPT EUR,CN,TW |
| 22 | FC6-9570-000 запросить цену → | COVER, CONTROL PANEL SIDE |
| 501 | XB4-5301-007 запросить цену → | SCREW, P, M3X10 |
| 502 | XB6-7300-607 запросить цену → | SCREW, CROOSS-RECESS, FCH |
Рисунок 315
| № | Артикул | Наименование |
|---|---|---|
| FM3-4354-000 запросить цену → | RIGHT DOOR в сборе SEE NOTE1CN | |
| FM3-1272-000 запросить цену → | RIGHT DOOR в сборе SEE NOTE1EXCEPT CN | |
| 1 | FL2-0106-000 запросить цену → | GUIDE, PRE-REGIST. AUXILIARY |
| 2 | FC6-9604-000 запросить цену → | LEVER, RELEASE |
| 3 | FC7-4155-000 запросить цену → | RING, E |
| 4 | FC6-9625-000 запросить цену → | COVER, MULTI FEED CONNECTOR |
| 5 | FC9-4659-000 запросить цену → | DAMPER, FLAPPER |
| 6 | FC5-0652-000 запросить цену → | GUIDE, DUPLEXING FEEDER, 2 |
| 7 | FC5-0653-020 запросить цену → | ROLLER, DUPLEXING FEEDER |
| 8 | FM3-1309-000 запросить цену → | DUPLEXING FEED ROLLER узел CN |
| 9 | FC6-2941-000 запросить цену → | ROLLER CN |
| 10 | FC5-0674-000 запросить цену → | STRAP, RIGHT DOOR |
| 11 | FC5-0676-000 запросить цену → | PLATE, GROUNDING |
| 12 | FC6-4026-000 запросить цену → | PLATE, GROUNDING |
| 13 | FC5-0682-000 запросить цену → | PIN, INNER DOOR HINGE |
| 14 | FC5-0685-000 запросить цену → | BUTTON, RIGHT DOOR |
| 15 | FC5-0690-000 запросить цену → | PLATE, SHOCK ABSORBER |
| 16 | FC5-0972-000 запросить цену → | SPRING, TORSION |
| 17 | FC5-1354-000 запросить цену → | FLAPPER, FIXING DELIVERY REV. |
| 18 | FC6-2902-000 запросить цену → | GUIDE, DUPLEXING FEEDER |
| 19 | FG3-3189-020 запросить цену → | CABLE, RIGHT DOOR узел |
| 20 | FK2-0360-000 запросить цену → | FAN |
| 21 | FM3-1283-000 запросить цену → | MULTI FEED FRAME в сборе |
| 22 | FC6-5046-000 запросить цену → | RING, RETAINING |
| 23 | FB1-8581-000 запросить цену → | ROLLER, PAPER PICK-UP |
| 24 | FC7-9481-000 запросить цену → | PAD, MULTI FEED SEPARATION |
| 25 | FC5-0489-000 запросить цену → | FLAG, MULTI FEED SENSOR |
| 26 | FC5-0490-000 запросить цену → | COVER, MULTI FEED ROLLER |
| 27 | FG3-3188-000 запросить цену → | CABLE, MULTI SENSOR |
| 28 | FK2-0149-000 запросить цену → | PHOTO-INTERRUPTER, TLP1252(C6) |
| 29 | FL2-4399-000 запросить цену → | PLATE, MULTI FEED, LIFTER |
| 30 | FC5-0529-000 запросить цену → | SHEET, SEPARATION |
| 31 | FC5-0543-000 запросить цену → | SHEET, SEPARATION |
| 32 | FC5-0542-000 запросить цену → | SHEET, MULTI FEED OUTLET |
| 33 | FU5-1737-000 запросить цену → | BUSHING |
| 34 | FU6-2022-000 запросить цену → | SPRING, COMPRESSION |
| 35 | FS6-2791-000 запросить цену → | SPRING, COMPRESSION |
| 36 | FU7-0342-000 запросить цену → | GEAR, 31T |
| 37 | FU5-2034-000 запросить цену → | SPRING, TORSION |
| 38 | FC5-0496-000 запросить цену → | GUIDE, PRE-REGIST. AUX., UPPER |
| 39 | XA9-0894-010 запросить цену → | SCREW,M3X6 |
| 40 | FC6-4015-000 запросить цену → | SPRING, LEAF |
| 41 | FC6-5055-000 запросить цену → | ROLLER, DUPLEXING |
| 42 | FC5-0657-000 запросить цену → | FLAG, DUPLEXING FEEDER SENSOR |
| 43 | FC5-0658-000 запросить цену → | SPRING, TORSION |
| 44 | FC5-0691-000 запросить цену → | STOPPER, DOOR |
| 45 | FL2-0143-000 запросить цену → | GUIDE, DUPLEXING INTERNAL |
| 46 | FC5-0703-000 запросить цену → | LABEL, RIGHT INSIDE DOOR GRIP |
| 47 | FU5-2067-000 запросить цену → | SPRING, COMPRESSION |
| 48 | FU5-0006-000 запросить цену → | GEAR, 26T/PULLEY, 24T |
| 49 | FU5-1006-000 запросить цену → | BUSHING |
| 50 | FU5-2063-000 запросить цену → | SPRING, COMPRESSION |
| 51 | FU5-3016-000 запросить цену → | PULLEY, 24T |
| 52 | XA9-1386-000 запросить цену → | SCREW,RS,M3X8 |
| 53 | XF2-4112-240 запросить цену → | BELT, TIMING, COGGED |
| 54 | FC7-5893-000 запросить цену → | FILTER, VOC |
| 55 | FU5-2044-000 запросить цену → | SPRING, COMPRESSION |
| 56 | FU5-2045-000 запросить цену → | SPRING, COMPRESSION |
| 57 | FU5-6014-000 запросить цену → | COLLAR |
| 58 | FM2-0355-010 запросить цену → | HOOK HOLDER узел |
| 59 | FL2-0298-000 запросить цену → | HOLDER, FILTER |
| 60 | FC5-0681-000 запросить цену → | PLATE,INTERNAL DOOR HINGE |
| 61 | FC7-9358-000 запросить цену → | SHAFT,MULTIFEED ROLLER |
| 62 | FC5-0659-000 запросить цену → | SPRING, TORSION |
| 63 | FC7-5878-000 запросить цену → | PLATE, HINGE |
| 64 | FU5-1760-000 запросить цену → | BUSHING |
| 65 | FC8-0959-000 запросить цену → | SHEET, FEED AUX SEE NOTE2 |
| 66 | FC5-0473-000 запросить цену → | LEVER,DOOR SWITCH |
| 501 | XB4-5401-007 запросить цену → | SCREW, M4X10 |
| 502 | XD2-1100-422 запросить цену → | RETAINING RING (C-TYPE) |
| 503 | XD3-2200-102 запросить цену → | PIN, PARALLEL |
| 504 | XD3-2160-162 запросить цену → | PIN,DOWEL |
| 505 | XD2-1100-642 запросить цену → | RING,E |
Полный список запчастей доступен по запросу.
комментарии
