Canon imageRUNNER IR2520 IR2525 IR2530 IR2535 IR2545 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- EXTERNAL COVERS, PANELS, ETC.
- RIGHT DOOR в сборе
- MACHINE FRONT PLATE
- INTERNAL COMPONENTS 1
- INTERNAL COMPONENTS 2
- INTERNAL COMPONENTS 3 (550 Sheets/кассета 1
- INTERNAL COMPONENTS 3 (250 Sheets/кассета 1

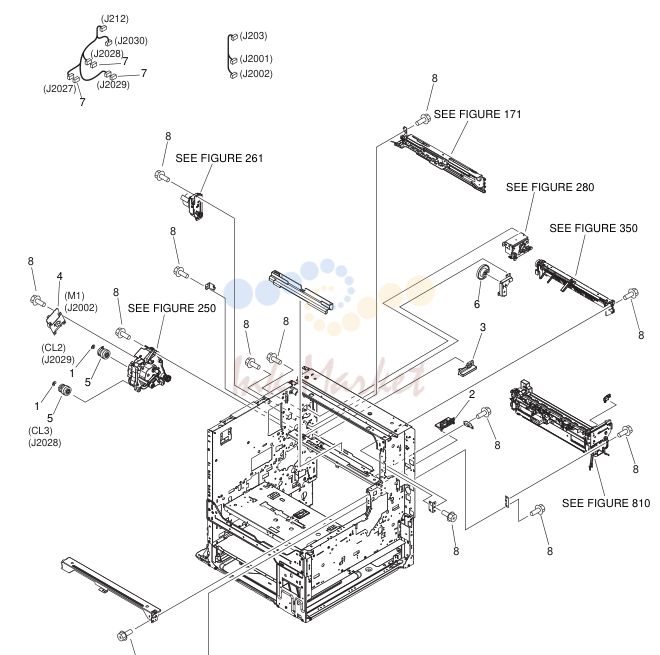

- INTERNAL COMPONENTS 4 (iR2545/2535 Series)

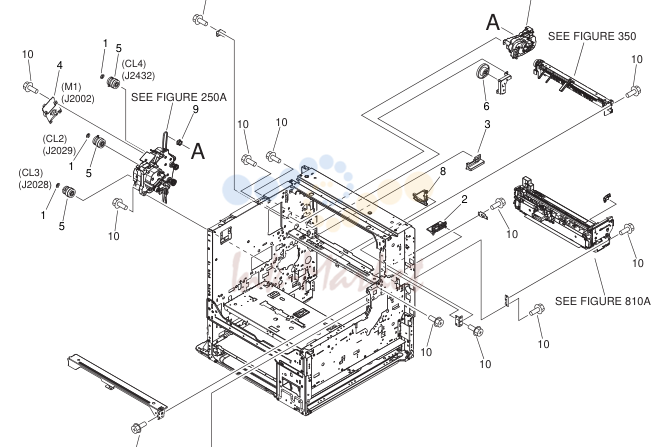

- INTERNAL COMPONENTS 4 (iR2530/2525/2520

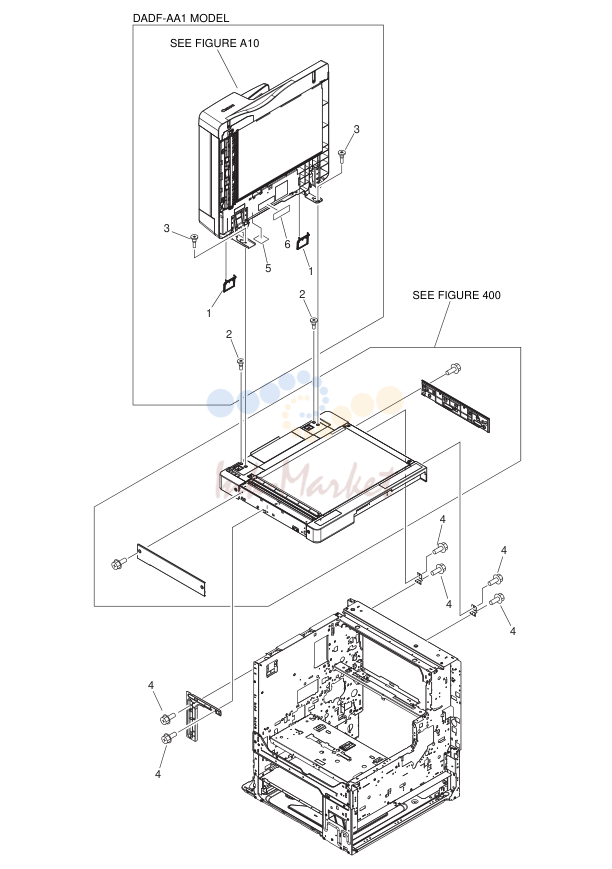

- INTERNAL COMPONENTS 5 (iR2545/2535 Series)

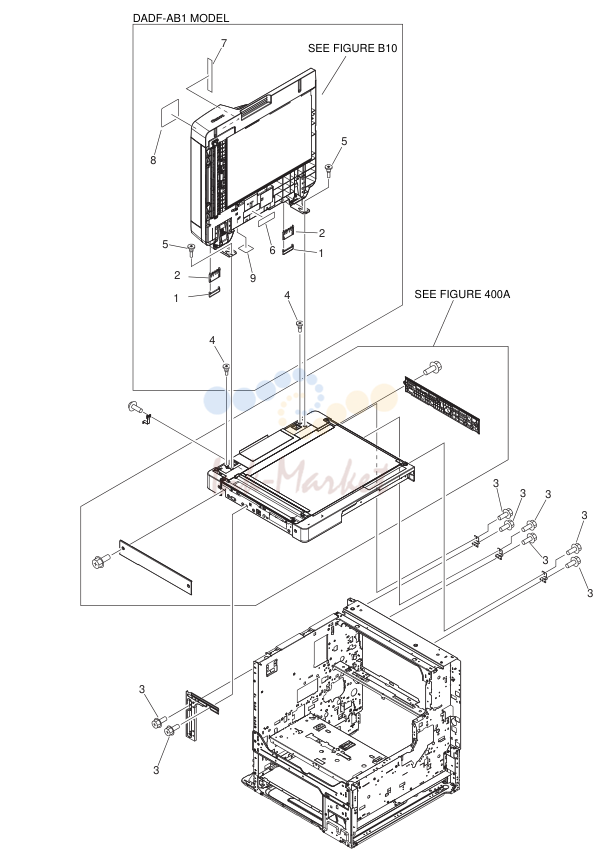

- INTERNAL COMPONENTS 5 (iR2530/2525/2520

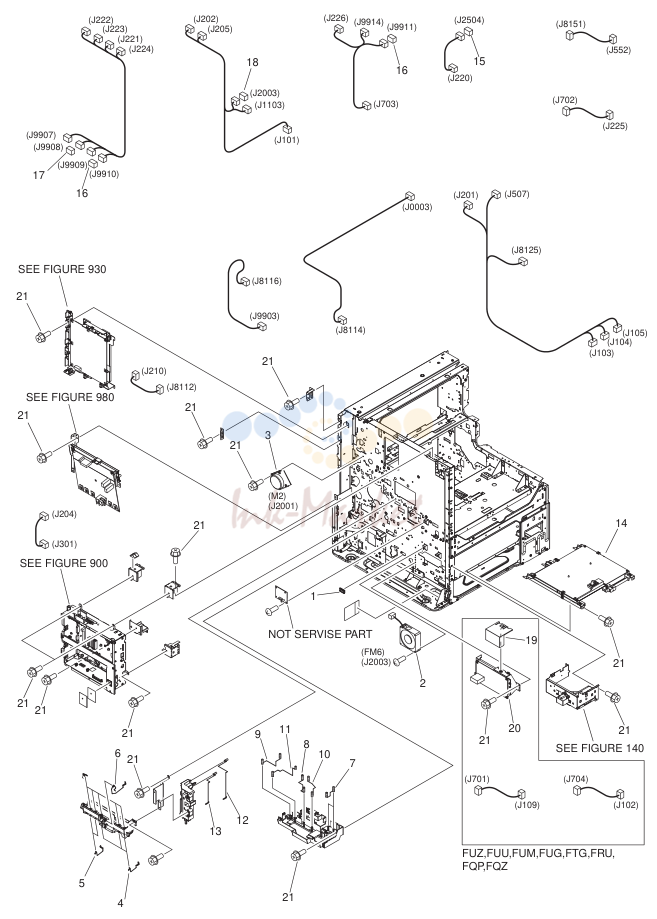

- MACHINE REAR PLATE

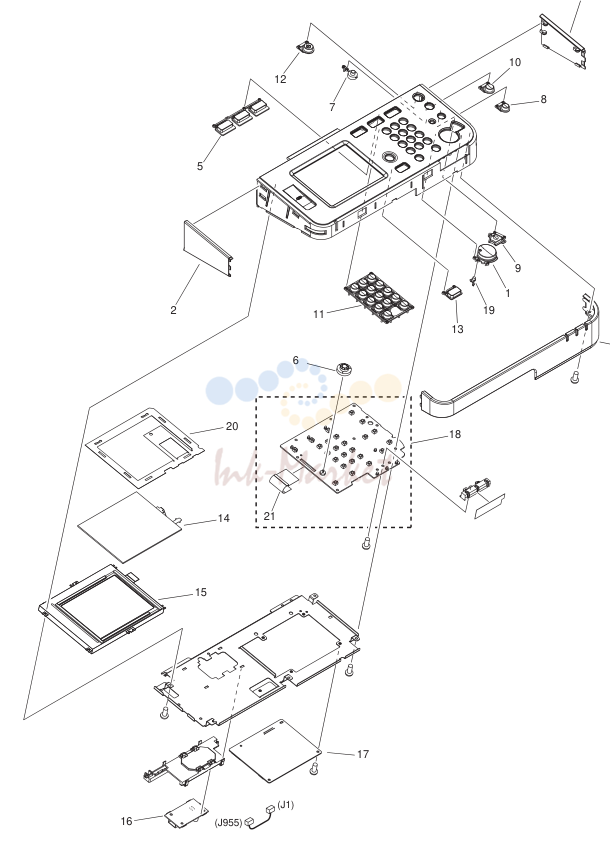

- CONTROL PANEL в сборе

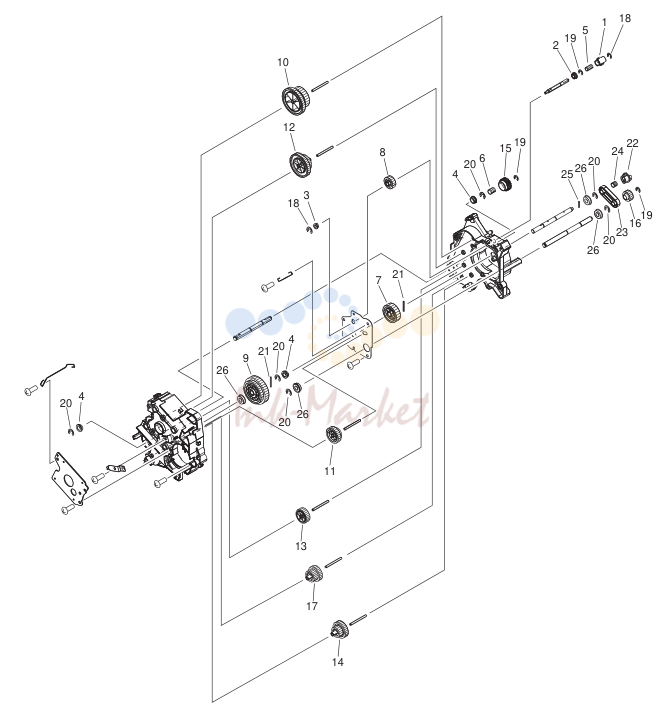

- MAIN DRIVE в сборе (iR2545/2535 Series)

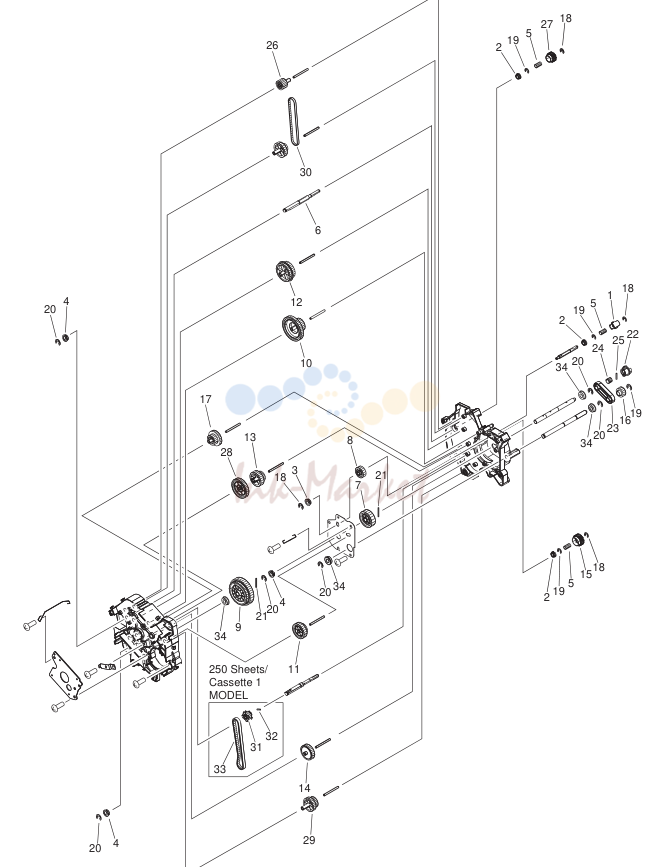

- MAIN DRIVE в сборе (iR2530/2525/2520 Series)
- REVERSE DRIVE в сборе (iR2530/2525/2520
- CASSETTE (550 Sheets/кассета 1 MODEL)
- CASSETTE (250 Sheets/кассета 1 MODEL)
- PAPER PICK-UP в сборе (550 Sheets/кассета 1
- PAPER PICK-UP в сборе (250 Sheets/кассета 1
- MULTI PAPER PICK-UP в сборе
- DUPLEXING FEED GUIDE в сборе (2ND
- RIGHT LOWER INNER DOOR ASS'Y (250 Sheets/
- TRANSFER PAPER FEED в сборе
- FIRST PAPER DELIVERY в сборе
- SECOND PAPER DELIVERY в сборе (2ND
- SECOND DELIVERY FRAME в сборе (2ND
- READER в сборе (iR2545/2535 Series)
- AB/K/INCH SIZE
- HOPPER в сборе
- DEVELOPING в сборе
- FIXING в сборе (iR2545/2535 Series)
- FIXING в сборе (iR2530/2525/2520 Series)
- PAPER DELIVERY LOWER GUIDE ASS'Y
- CONTROLLER BOX в сборе

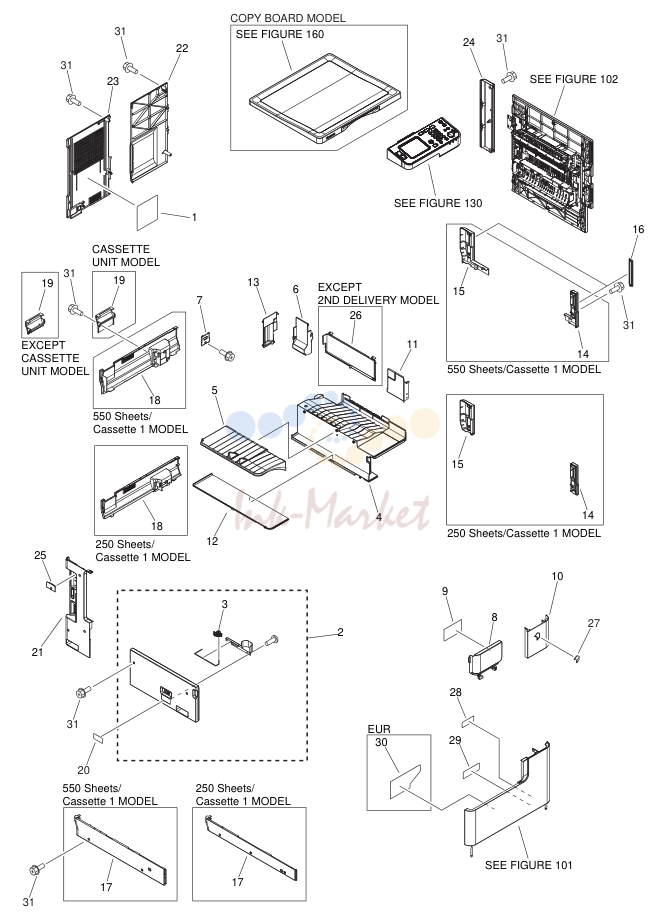

EXTERNAL COVERS, PANELS, ETC.
| № | Артикул | Наименование |
|---|---|---|
| 1 | FC0-0274-000 запросить цену → | LABEL, SERVICE |
| 2 | FM3-9338-000 запросить цену → | LEFT крышка в сборе |
| 3 | FC9-1615-000 запросить цену → | BUTTON, MAIN SWITCH |
| 4 | FC9-0513-000 запросить цену → | TRAY, PAPER DELIVERY, 1 |
| 5 | FC9-0514-000 запросить цену → | TRAY, PAPER DELIVERY, 2 |
| 6 | FL3-3195-000 запросить цену → | PANEL, INNER RIGHT REAR |
| 7 | FC9-0831-000 запросить цену → | PANEL, DELIVERY TRAY AUXILIARY |
| 8 | FC9-0571-000 запросить цену → | DOOR, TONER |
| 9 | FU6-8874-000 запросить цену → | LABEL, TONER SUPPLY |
| 10 | FL3-3436-000 запросить цену → | PANEL, FRONT UPPER FTK,FTU |
| 10 | FL3-3437-000 запросить цену → | PANEL, FRONT UPPER FQQ,FQU |
| 10 | FL3-3438-000 запросить цену → | PANEL, FRONT UPPER FQY,FQZ |
| 10 | FL3-3439-000 запросить цену → | PANEL, FRONT UPPER FRV,FRZ |
| 10 | FL3-3440-000 запросить цену → | PANEL, FRONT UPPER FSQ,FSR |
| 10 | FL3-3441-000 запросить цену → | PANEL, FRONT UPPER FTZ |
| 10 | FL3-3442-000 запросить цену → | PANEL, FRONT UPPER FUH,FUJ |
| 10 | FL3-3443-000 запросить цену → | PANEL, FRONT UPPER FUN,FUP |
| 10 | FL3-3444-000 запросить цену → | PANEL, FRONT UPPER FUV,FUW |
| 10 | FL3-3445-000 запросить цену → | PANEL, FRONT UPPER FVA,FVD |
| 10 | FL3-3447-000 запросить цену → | PANEL, FRONT UPPER FQP |
| 10 | FL3-3448-000 запросить цену → | PANEL, FRONT UPPER FRU |
| 10 | FL3-3449-000 запросить цену → | PANEL, FRONT UPPER FTG |
| 10 | FL3-3450-000 запросить цену → | PANEL, FRONT UPPER FUG |
| 10 | FL3-3451-000 запросить цену → | PANEL, FRONT UPPER FUM |
| 10 | FL3-3452-000 запросить цену → | PANEL, FRONT UPPER FUU |
| 10 | FL3-3453-000 запросить цену → | PANEL, FRONT UPPER FUZ |
| 11 | FC9-0578-000 запросить цену → | PANEL, INNER RIGHT FRONT |
| 12 | FC9-0520-000 запросить цену → | PANEL, PAPER DELIVERY, LOWER |
| 13 | FC9-0521-000 запросить цену → | PANEL, PAPER DELIVERY, REAR |
| 14 | FC9-0526-000 запросить цену → | PANEL, RIGHT LOWER, FRONT MODEL |
| 14 | FC9-1007-000 запросить цену → | PANEL, RIGHT LOWER, FRONT MODEL |
| 15 | FC9-0527-000 запросить цену → | PANEL, RIGHT LOWER, REAR MODEL |
| 15 | FC9-1008-000 запросить цену → | PANEL, RIGHT LOWER, REAR MODEL |
| 16 | FC9-0561-000 запросить цену → | PANEL, HANDLE |
| 17 | FC9-0506-000 запросить цену → | PANEL, LEFT LOWER MODEL |
| 17 | FC9-1001-000 запросить цену → | PANEL, LEFT LOWER MODEL |
| 18 | FC9-0507-000 запросить цену → | PANEL, REAR LOWER MODEL |
| 18 | FC9-1002-000 запросить цену → | PANEL, REAR LOWER MODEL |
| 19 | FC9-0510-000 запросить цену → | PANEL, PROTECTIVE CASSETTE узел MODEL EXCEPT CASSETTE |
| 19 | FC9-1049-000 запросить цену → | PANEL, PROTECTIVE узел MODEL |
| 20 | FC9-7725-000 запросить цену → | LABEL, POWER SUPPLY TW |
| 20 | FC9-8960-000 запросить цену → | LABEL, POWER SUPPLY US,AU,OTHER |
| 20 | FC9-8964-000 запросить цену → | LABEL, POWER SUPPLY EUR |
| 21 | FC9-0523-000 запросить цену → | PANEL, LEFT REAR |
| 22 | FC9-0524-000 запросить цену → | PANEL, REAR |
| 23 | FC9-0525-000 запросить цену → | PANEL, CONTROLLER, REAR |
| 24 | FC9-0572-000 запросить цену → | PANEL, RIGHT REAR |
| 25 | FC9-1686-000 запросить цену → | PANEL, BLANKING EXCEPT 2ND DELIVERY |
| 26 | FC9-1006-000 запросить цену → | PANEL, INNER RIGHT CENTER MODEL |
| 27 | FC6-4391-000 запросить цену → | EMBLEM |
| 28 | FC9-7281-000 запросить цену → | LABEL, WASTE TONER CHANGE, LW. |
| 29 | FC9-0573-000 запросить цену → | LABEL, WASTE TONER CHANGE, UP. |
| 30 | FC9-0576-000 запросить цену → | LABEL, DRUM CHANGE OPERATION EUR |
| 31 | XA9-1386-000 запросить цену → | AR SCREW,RS,M3X8 |
| FM3-9256-000 запросить цену → | FRONT DOOR в сборе |

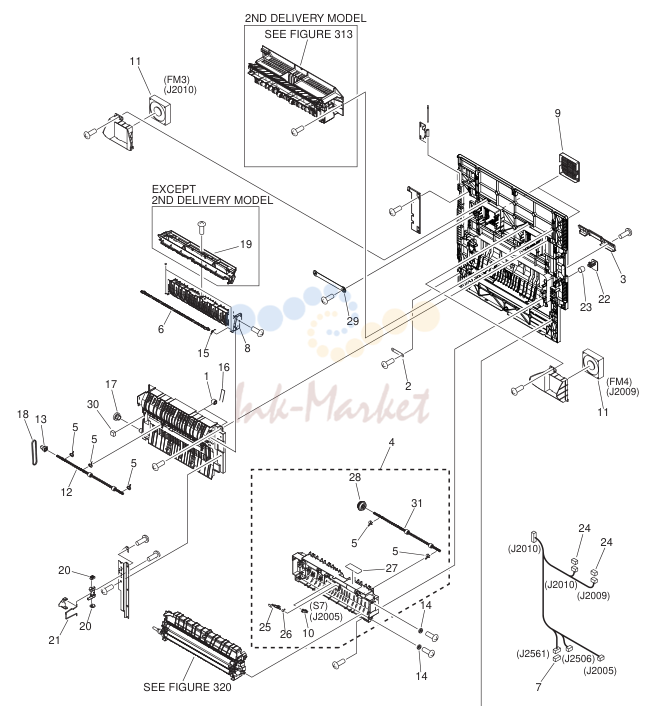

RIGHT DOOR в сборе
| № | Артикул | Наименование |
|---|---|---|
| FM3-9284-000 запросить цену → | RIGHT DOOR в сборе SEE NOTE EXCEPT 2ND DELIVERY | |
| FM3-9380-000 запросить цену → | RIGHT DOOR в сборе MODEL SEE NOTE | |
| 1 | FC5-1358-000 запросить цену → | COLLAR, FIXING DELIVERY |
| 2 | FC0-0280-000 запросить цену → | BAND, DOOR |
| 3 | FC9-0673-000 запросить цену → | COVER, M.P. PICK-UP ROLLER |
| 4 | FM3-9300-000 запросить цену → | DUPLEXING PAPER FEED в сборе |
| 5 | FC9-0717-000 запросить цену → | BUSHING |
| 6 | FC9-0718-000 запросить цену → | FLAPPER, DELIVERY REVERSE |
| 7 | VS1-7177-008 запросить цену → | CONNECTOR, SNAP TIGHT, BK |
| 8 | FC9-0723-000 запросить цену → | GUIDE, DUPLEXING PAPER FEED, 2 |
| 9 | FC9-0726-000 запросить цену → | COVER, FAN DUCT |
| 10 | WG8-5836-000 запросить цену → | PHOTOINTERRUPTER, SG2481-CN S7 |
| 11 | FK2-6818-000 запросить цену → | FAN FM3,FM4 |
| 12 | FL3-1448-000 запросить цену → | ROLLER, DUPLEXING PAPER FEED |
| 13 | FU5-3796-000 запросить цену → | PULLEY, 28T |
| 14 | FU5-6014-000 запросить цену → | COLLAR |
| 15 | FU7-2927-000 запросить цену → | SPRING, TORSION |
| 16 | FU7-2934-000 запросить цену → | SPRING, RETAINING |
| 17 | FU8-0530-000 запросить цену → | GEAR, 28T |
| 18 | XF2-3111-840 запросить цену → | BELT, TIMING EXCEPT 2ND DELIVERY |
| 19 | FC9-1005-000 запросить цену → | GUIDE, FIRST DELIVERY MODEL |
| 20 | FC6-2933-000 запросить цену → | BUSHING |
| 21 | FC9-1710-000 запросить цену → | HOOK, WIRE |
| 22 | FC9-0692-000 запросить цену → | BUTTON, RIGHT DOOR |
| 23 | FU7-2998-000 запросить цену → | SPRING, COMPRESSION |
| 24 | VS1-7177-003 запросить цену → | CONNECTOR, SNAP TIGHT, BK |
| 25 | FC9-8965-000 запросить цену → | FLAG, REVERSE DETECT |
| 26 | FC9-8966-000 запросить цену → | SPRING, TORSION |
| 27 | FU6-8884-000 запросить цену → | LABEL, ROLLER GRIP PROHIBITION |
| 28 | FU8-0529-000 запросить цену → | GEAR, 26T/26T |
| 29 | FC0-0270-000 запросить цену → | BAND, DOOR |
| 30 | FC7-7154-000 запросить цену → | SHEET, SUPPORT |
| 31 | FL3-3473-000 запросить цену → | ROLLER, DUPLEXING PAPER FEED |

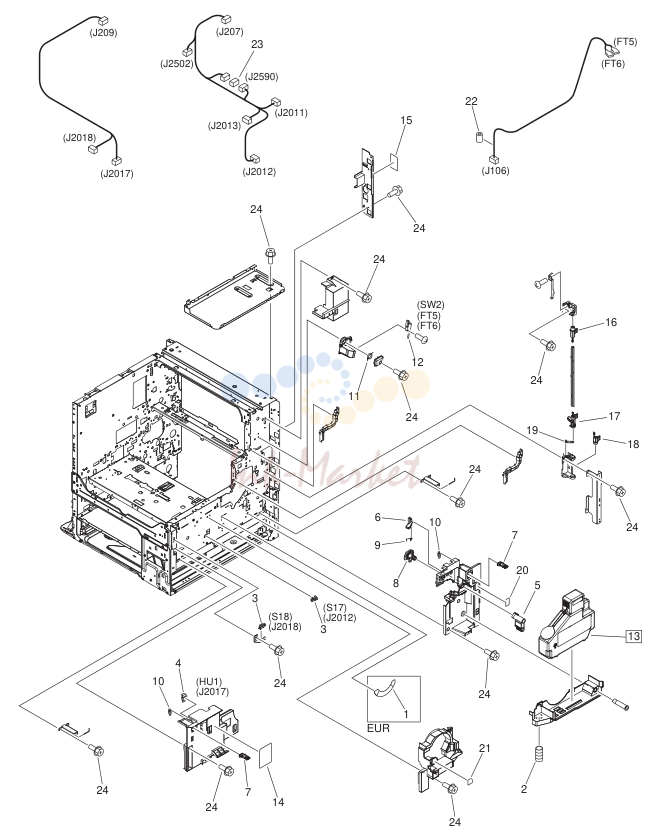

MACHINE FRONT PLATE
| № | Артикул | Наименование |
|---|---|---|
| 1 | FC9-0593-000 запросить цену → | LABEL, DEV. PRESSURE LOCK EUR |
| 2 | FU7-2911-000 запросить цену → | SPRING, COMPRESSION |
| 3 | WG8-5836-000 запросить цену → | PHOTOINTERRUPTER, SG2481-CN S17,S18 |
| 4 | WP2-5264-000 запросить цену → | ENVIRONMENTAL SENSOR узел HU1 |
| 5 | FC9-0502-000 запросить цену → | LEVER, BOTTLE EXCHANGE |
| 6 | FC9-0503-000 запросить цену → | LEVER, HANDLE LOCK |
| 7 | FC9-1698-000 запросить цену → | HOOK, FRONT DOOR |
| 8 | FC9-7708-000 запросить цену → | GEAR, 7T |
| 9 | FU7-2912-000 запросить цену → | SPRING, TORSION |
| 10 | FU7-2996-000 запросить цену → | SPRING, TENSION |
| 11 | FU7-2997-000 запросить цену → | SPRING, TORSION |
| 12 | WC4-5242-000 запросить цену → | MICROSWITCH SW2 |
| 13 | FM3-9276-000 запросить цену → | WASTE TONER BOX в сборе [DP] |
| 14 | FU6-8880-000 запросить цену → | LABEL, LASER CAUTION |
| 15 | FC9-0500-000 запросить цену → | LABEL, FIXING JAM DISPOSE |
| 16 | FC9-0898-000 запросить цену → | HOOK, RIGHT DOOR, UPPER |
| 17 | FC9-0899-000 запросить цену → | HOOK, RIGHT DOOR, CENTER |
| 18 | FC9-0900-000 запросить цену → | HOOK, RIGHT DOOR, LOWER |
| 19 | FU6-2194-000 запросить цену → | SPRING, TENSION |
| 20 | FC9-0504-000 запросить цену → | LABEL, WASTE TONER UNLOCK |
| 21 | FU6-8873-000 запросить цену → | LABEL, LOCK UNLOCK |
| 22 | WE8-6449-000 запросить цену → | CORE, FERRITE |
| 23 | VS1-7177-003 запросить цену → | CONNECTOR, SNAP TIGHT, BK |
| 24 | XA9-1567-000 запросить цену → | AR SCREW, RS, M3X8.5 |

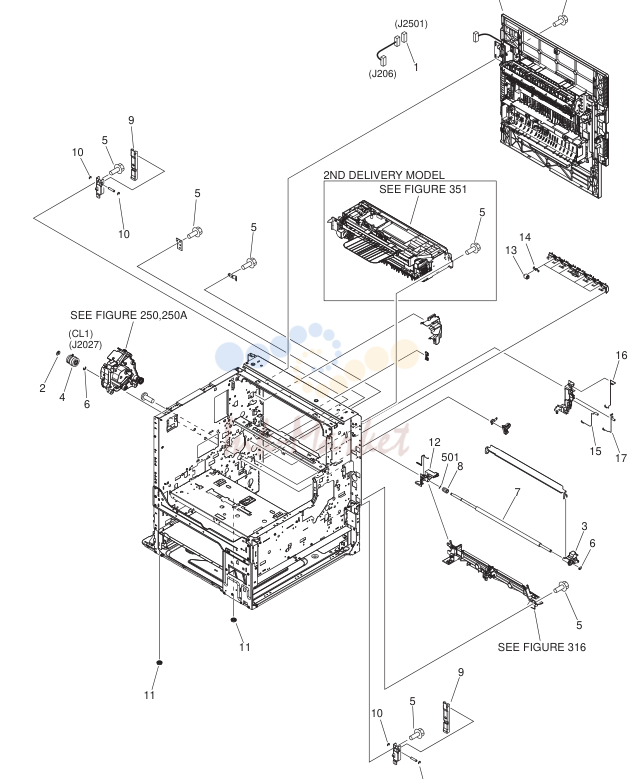

INTERNAL COMPONENTS 1
| № | Артикул | Наименование |
|---|---|---|
| 1 | VS1-8412-021 запросить цену → | CONNECTOR, SNAP TIGHT, BL |
| 2 | FC8-6380-000 запросить цену → | CLIP |
| 3 | FC9-0545-000 запросить цену → | BUSHING |
| 4 | FK2-9154-000 запросить цену → | CLUTCH CL1 |
| 5 | XA9-1567-000 запросить цену → | AR SCREW, RS, M3X8.5 |
| 6 | XD9-0137-010 запросить цену → | RING, E |
| 7 | FC9-0552-000 запросить цену → | ROLLER, REGISTRATION PRESSURE |
| 8 | FU8-0508-000 запросить цену → | GEAR, 17T |
| 9 | FC9-0562-000 запросить цену → | LEVER, RIGHT |
| 10 | XD9-0136-000 запросить цену → | RING,E |
| 11 | XH9-0136-000 запросить цену → | FOOT, RUBBER |
| 12 | FC9-0544-000 запросить цену → | BUSHING |
| 13 | FC5-1358-000 запросить цену → | COLLAR, FIXING DELIVERY |
| 14 | FU7-2941-000 запросить цену → | SPRING, RETAINING |
| 15 | FC9-0989-000 запросить цену → | SPRING, CONTACT |
| 16 | FC9-0990-000 запросить цену → | SPRING, CONTACT |
| 17 | FC9-0991-000 запросить цену → | SPRING, CONTACT |
| 501 | XD3-1200-122 запросить цену → | PIN,SPRING |

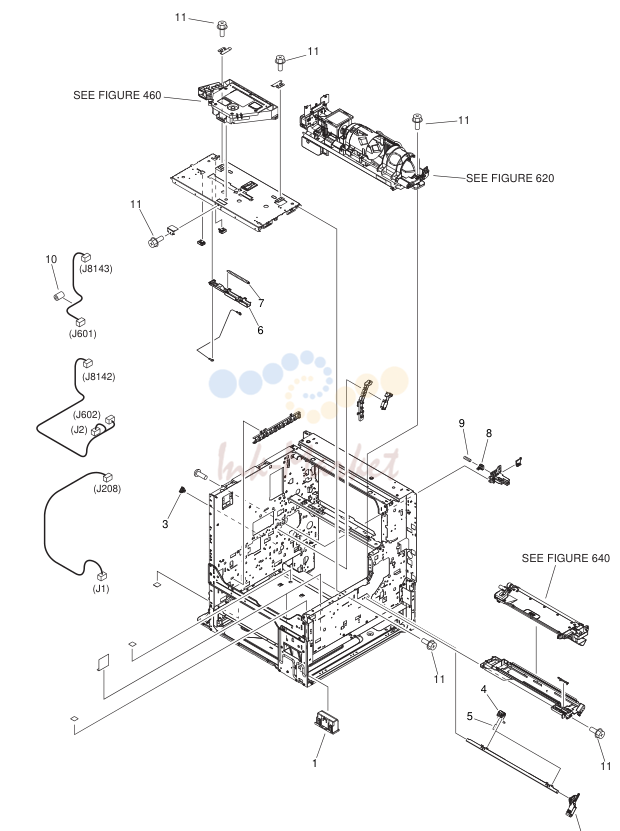

INTERNAL COMPONENTS 2
| № | Артикул | Наименование |
|---|---|---|
| 1 | FC6-4689-000 запросить цену → | HANDLE |
| 2 | FC9-0512-000 запросить цену → | HANDLE, PRESSURE EXCEPT EUR |
| 2 | FC9-1665-000 запросить цену → | HANDLE, PRESSURE EUR |
| 3 | FU5-1030-000 запросить цену → | BUSHING |
| 4 | FC9-0609-000 запросить цену → | CAM, DEVELOPING PRESSURE |
| 5 | FU7-2918-000 запросить цену → | SPRING, COMPRESSION |
| 6 | FC9-1623-000 запросить цену → | LINK, LASER SHUTTER |
| 7 | FU7-2972-000 запросить цену → | SPRING, TENSION |
| 8 | FC9-0533-000 запросить цену → | SLIDER, LASER SHUTTER |
| 9 | FU7-2913-000 запросить цену → | SPRING, COMPRESSION |
| 10 | WE8-6487-000 запросить цену → | CORE, RING |
| 11 | XA9-1567-000 запросить цену → | AR SCREW, RS, M3X8.5 |

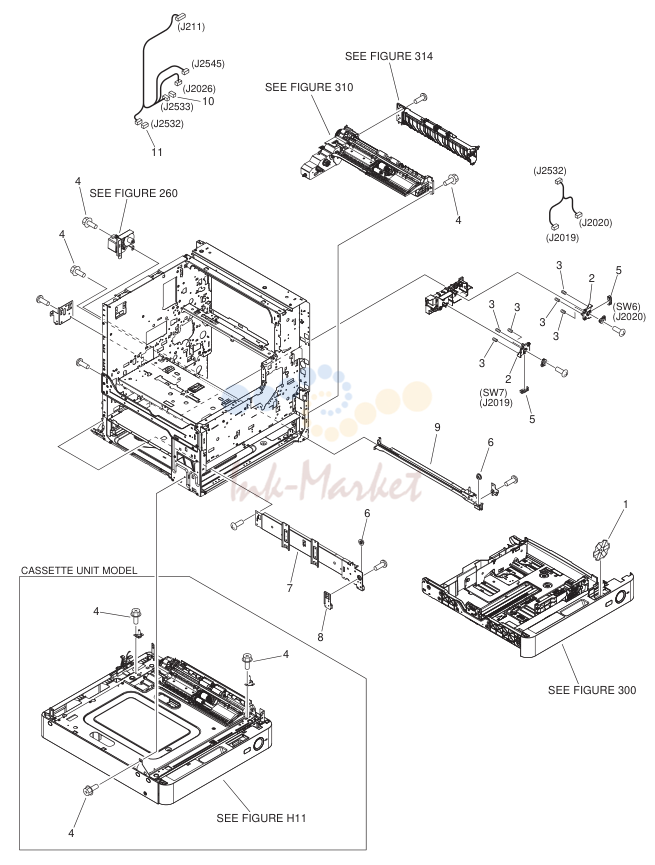

INTERNAL COMPONENTS 3 (550 Sheets/кассета 1
| № | Артикул | Наименование |
|---|---|---|
| 1 | FC9-7107-000 запросить цену → | SIZE PLATE |
| 2 | FC8-2478-000 запросить цену → | HOLDER, SWITCH |
| 3 | FU7-2332-000 запросить цену → | SPRING, COMPRESSION |
| 4 | XA9-1567-000 запросить цену → | AR SCREW, RS, M3X8.5 |
| 5 | WC2-5680-000 запросить цену → | SWITCH, PUSH SW6,SW7 |
| 6 | FC8-4999-000 запросить цену → | ROLLER, RAIL |
| 7 | FC9-0659-000 запросить цену → | RAIL, CASSETTE, LEFT |
| 8 | FL3-1456-000 запросить цену → | RAIL, ROLLER SHAFT PLATE, LEFT |
| 9 | FL3-1332-000 запросить цену → | RAIL, CASSETTE, RIGHT |
| 10 | VS1-7173-014 запросить цену → | CONNECTOR, SNAP TIGHT, 14P, W |
| 11 | VS1-7173-010 запросить цену → | CONNECTOR, SNAP TIGHT, 10P, W |

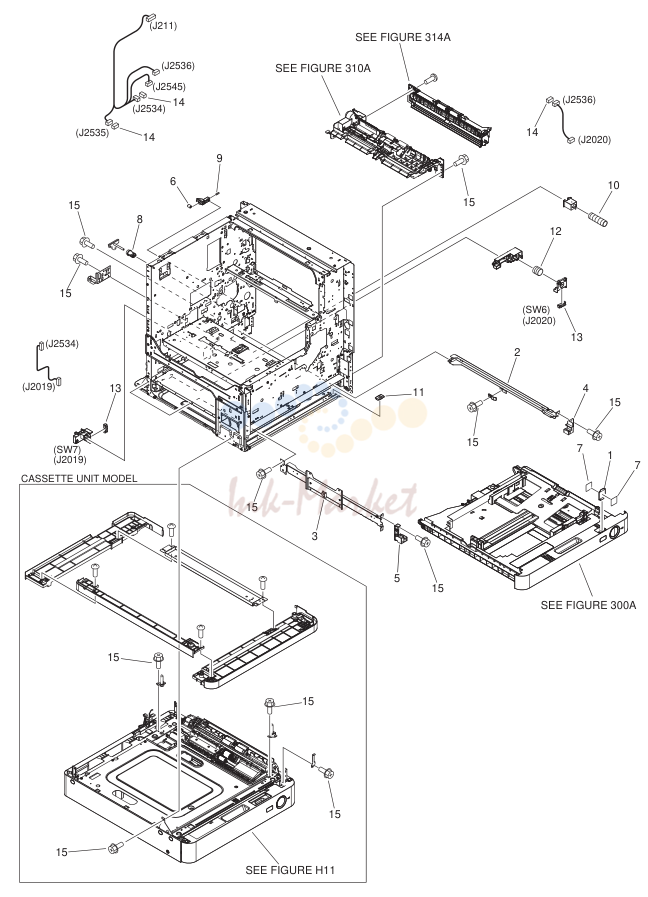

INTERNAL COMPONENTS 3 (250 Sheets/кассета 1
| № | Артикул | Наименование |
|---|---|---|
| 1 | FC9-1034-000 запросить цену → | PLATE, PAPER SIZE INDICATION |
| 2 | FL3-3471-000 запросить цену → | RAIL, CASSETTE, RIGHT |
| 3 | FC9-1003-000 запросить цену → | RAIL, CASSETTE, LEFT |
| 4 | FC9-1004-000 запросить цену → | GUIDE, CASSETTE RAIL, RIGHT |
| 5 | FC9-1028-000 запросить цену → | GUIDE, CASSETTE RAIL, LEFT |
| 6 | FC9-1700-000 запросить цену → | ROLLER, PICK-UP BELT TENSION |
| 7 | FC9-7719-000 запросить цену → | LABEL, SIZE INDICATION PLATE |
| 8 | FU5-3825-000 запросить цену → | PULLEY, 19T |
| 9 | FU7-2959-000 запросить цену → | SPRING, TENSION |
| 10 | FU7-2983-000 запросить цену → | SPRING, COMPRESSION |
| 11 | FC9-1579-000 запросить цену → | STOPPER, CASSETTE LOCK ARM |
| 12 | FU7-2949-000 запросить цену → | SPRING, COMPRESSION |
| 13 | WC2-5680-000 запросить цену → | SWITCH, PUSH SW6,SW7 |
| 14 | VS1-7173-005 запросить цену → | CONNECTOR, SNAP TIGHT |
| 15 | XA9-1567-000 запросить цену → | AR SCREW, RS, M3X8.5 |
INTERNAL COMPONENTS 4 (iR2545/2535 Series)
| № | Артикул | Наименование |
|---|---|---|
| 1 | FC8-6380-000 запросить цену → | CLIP |
| 2 | FC9-0535-000 запросить цену → | RAIL, FIXING, FRONT |
| 3 | FC9-0536-000 запросить цену → | RAIL, FIXING, REAR |
| 4 | FK2-9141-000 запросить цену → | MOTOR, DC M1 |
| 5 | FK2-9154-000 запросить цену → | CLUTCH CL2,CL3 |
| 6 | FU8-0537-000 запросить цену → | GEAR, 106T/24T |
| 7 | VS1-7177-002 запросить цену → | CONNECTOR, SNAP TIGHT, BK |
| 8 | XA9-1567-000 запросить цену → | AR SCREW, RS, M3X8.5 |
INTERNAL COMPONENTS 4 (iR2530/2525/2520
| № | Артикул | Наименование |
|---|---|---|
| 1 | FC8-6380-000 запросить цену → | CLIP |
| 2 | FC9-0535-000 запросить цену → | RAIL, FIXING, FRONT |
| 3 | FC9-0536-000 запросить цену → | RAIL, FIXING, REAR |
| 4 | FK2-9143-000 запросить цену → | MOTOR, DC M1 |
| 5 | FK2-9154-000 запросить цену → | CLUTCH CL2,CL3,CL4 |
| 6 | FU8-0537-000 запросить цену → | GEAR, 106T/24T |
| 7 | VS1-7177-002 запросить цену → | CONNECTOR, SNAP TIGHT, BK |
| 8 | FC9-1619-000 запросить цену → | RAIL, CARTRIDGE, RIGHT L |
| 9 | FU5-3821-000 запросить цену → | PULLEY, 28T |
| 10 | XA9-1567-000 запросить цену → | AR SCREW, RS, M3X8.5 |
INTERNAL COMPONENTS 5 (iR2545/2535 Series)
| № | Артикул | Наименование |
|---|---|---|
| 1 | FC8-6312-000 запросить цену → | COVER, HINGE BLANKING DADF-AA1 MODEL |
| 2 | FU5-9139-000 запросить цену → | SCREW, STEPPED, M5X6 DADF-AA1 MODEL |
| 3 | FU5-9140-000 запросить цену → | SCREW, STEPPED, M4X10 DADF-AA1 MODEL |
| 4 | XA9-1567-000 запросить цену → | AR SCREW, RS, M3X8.5 |
| 5 | FU7-8436-000 запросить цену → | LABEL, HINGE CAUTION, C English |
| 5 | FU7-8437-000 запросить цену → | LABEL, HINGE CAUTION, C US English French,UK |
| 5 | FU7-8438-000 запросить цену → | LABEL, HINGE CAUTION, C English,German,Italian,Sp anish,English |
| 6 | FU7-8399-000 запросить цену → | LABEL, HINGE CAUTION English |
| 6 | FU7-8432-000 запросить цену → | LABEL, HINGE CAUTION, A US English French,UK |
| 6 | FU7-8433-000 запросить цену → | LABEL, HINGE CAUTION, A English,German,Italian,Sp anish,English |
INTERNAL COMPONENTS 5 (iR2530/2525/2520
| № | Артикул | Наименование |
|---|---|---|
| 1 | FC3-1571-000 запросить цену → | COVER, HINGE, 1 DADF-AB1 MODEL |
| 2 | FC3-1572-010 запросить цену → | COVER, HINGE DADF-AB1 MODEL |
| 3 | XA9-1567-000 запросить цену → | AR SCREW, RS, M3X8.5 |
| 4 | FU5-9140-000 запросить цену → | SCREW, STEPPED, M4X10 DADF-AB1 MODEL |
| 5 | FU5-9139-000 запросить цену → | SCREW, STEPPED, M5X6 DADF-AB1 MODEL |
| 6 | FU7-8399-000 запросить цену → | LABEL, HINGE CAUTION English French,UK |
| 6 | FU7-8433-000 запросить цену → | LABEL, HINGE CAUTION, A English,German,Italian,Sp anish,English |
| 7 | FS9-0211-000 запросить цену → | LABEL, DOCUMENT SIZE DADF-AB1 MODEL |
| 8 | FC8-0634-000 запросить цену → | LABEL, BLACK LINE CLEANING DADF-AB1 MODEL |
| 9 | FU7-8436-000 запросить цену → | LABEL, HINGE CAUTION, C English French,UK |
| 9 | FU7-8438-000 запросить цену → | LABEL, HINGE CAUTION, C English,German,Italian,Sp anish,English |
MACHINE REAR PLATE
| № | Артикул | Наименование |
|---|---|---|
| 1 | FC7-2409-000 запросить цену → | BUSHING |
| 2 | FK2-0360-000 запросить цену → | FAN FM6 |
| 3 | FK2-9145-000 запросить цену → | MOTOR, DC M2 |
| 4 | FC9-0982-000 запросить цену → | SPRING, CONTACT |
| 5 | FC9-0983-000 запросить цену → | SPRING, CONTACT |
| 6 | FC9-0984-000 запросить цену → | SPRING, CONTACT |
| 7 | FC9-0985-000 запросить цену → | SPRING, CONTACT |
| 8 | FC9-0986-000 запросить цену → | SPRING, CONTACT |
| 9 | FC9-0987-000 запросить цену → | SPRING, CONTACT |
| 10 | FC9-0988-000 запросить цену → | SPRING, CONTACT |
| 11 | FC9-1755-000 запросить цену → | SPRING, CONTACT |
| 12 | FC9-0992-000 запросить цену → | SPRING, CONTACT |
| 13 | FC9-0993-000 запросить цену → | SPRING, CONTACT |
| 14 | FM3-9258-000 запросить цену → | POWER SUPPLY в сборе MODEL 230V |
| 14 | FM3-9361-000 запросить цену → | POWER SUPPLY в сборе MODEL 230V |
| 14 | FM4-3374-000 запросить цену → | POWER SUPPLY в сборе MODEL 120V |
| 14 | FM4-4195-000 запросить цену → | POWER SUPPLY в сборе MODEL 120V |
| 15 | VS1-8412-019 запросить цену → | CONNECTOR, SNAP TIGHT, BL |
| 16 | VS1-8412-011 запросить цену → | CONNECTOR, SNAP TIGHT, BL |
| 17 | VS1-8412-015 запросить цену → | CONNECTOR, SNAP TIGHT, BL |
| 18 | VS1-7177-003 запросить цену → | CONNECTOR, SNAP TIGHT, BK FUZ,FUU,FUM,FUG,FTG, |
| 19 | FC9-8970-000 запросить цену → | COVER, POWER SUPPLY FRU,FQP,FQZ FUZ,FUU,FUM,FUG,FTG, |
| 20 | FM3-9259-000 запросить цену → | ACCESSORY POWER SUPPLY ASS'Y FRU,FQP |
| 20 | FM3-9362-000 запросить цену → | ACCESSORY POWER SUPPLY ASS'Y FQZ |
| 21 | XA9-1567-000 запросить цену → | AR SCREW, RS, M3X8.5 |
CONTROL PANEL в сборе
| № | Артикул | Наименование |
|---|---|---|
| FM3-9354-000 запросить цену → | CONTROL PANEL в сборе UL,AU | |
| FM3-9358-000 запросить цену → | CONTROL PANEL в сборе EUR | |
| 1 | FC9-1721-000 запросить цену → | KEY TOP, START |
| 2 | FC9-1724-000 запросить цену → | PANEL, CONTROL, LEFT |
| 3 | FC9-1725-000 запросить цену → | PANEL, CONTROL, FRONT |
| 4 | FC9-1726-000 запросить цену → | PANEL, CONTROL, RIGHT |
| 5 | FC9-1728-000 запросить цену → | KEY TOP, SYSTEM |
| 6 | FC9-1729-000 запросить цену → | DIAL, CONTRAST |
| 7 | FC9-1730-000 запросить цену → | KEY TOP, COUNTER |
| 8 | FC9-1731-000 запросить цену → | KEY TOP, VOLUME |
| 9 | FC9-4305-000 запросить цену → | KEY TOP, STOP |
| 10 | FC9-4306-000 запросить цену → | KEY TOP, USER MODE |
| 11 | FC9-4307-000 запросить цену → | KEY TOP, TEN |
| 12 | FC9-4308-000 запросить цену → | KEY TOP, POWER SUPPLY |
| 13 | FC9-4309-000 запросить цену → | KEY TOP, RESET |
| 14 | FH6-0772-000 запросить цену → | PANEL, ANALOG TOUCH |
| 15 | FL3-3204-000 запросить цену → | LCD узел |
| 16 | FM2-2753-000 запросить цену → | 1/4 INVERTER плата в сборе |
| 17 | FM4-2854-000 запросить цену → | CONTROL PANEL CPU плата в сборе |
| 18 | FM4-2855-000 запросить цену → | KEY TOP плата в сборе |
| 19 | FC9-1722-000 запросить цену → | WINDOW, START KEY TOP |
| 20 | FC9-1727-000 запросить цену → | SHEET, LCD |
| 21 | FK2-9197-000 запросить цену → | CABLE, CONTROL PANEL FLAT |
| 1 | XA9-1567-000 запросить цену → | SCREW, RS, M3X8.5 |
| 2 | FC6-4689-000 запросить цену → | HANDLE |
| 3 | FM4-0040-000 запросить цену → | CORD, POWER 120V |
| 4 | FM2-4788-000 запросить цену → | CORD, POWER 230V AU |
| 5 | FM2-4786-000 запросить цену → | CORD, POWER 230V EU/O |
| 501 | XD1-4200-402 запросить цену → | WASHER, TOOTHED LOCK, M4 |
| 1 | FC8-6446-000 запросить цену → | COVER, COPYBOARD, FRONT LOWER |
| 2 | FC9-7759-000 запросить цену → | HINGE, COPYBOARD |
| 3 | FC5-4265-000 запросить цену → | PANEL, COPYBOARD |
| 1 | FC9-0795-000 запросить цену → | SCREW, STEPPED |
| 2 | FC9-1618-000 запросить цену → | STOPPER, DRUM |
| 3 | FK2-0360-000 запросить цену → | FAN FM1,FM2 |
| 4 | VS1-7177-003 запросить цену → | CONNECTOR, SNAP TIGHT, BK |
| 1 | FC9-0733-000 запросить цену → | SHUTTER, FRONT |
| 2 | FC9-0734-000 запросить цену → | SHUTTER, REAR |
| 3 | FC9-1683-000 запросить цену → | PINION, 18T |
| 4 | FK2-9148-000 запросить цену → | MOTOR, STEPPING M8 |
| 5 | WG8-5836-000 запросить цену → | PHOTOINTERRUPTER, SG2481-CN S10 |
| 6 | VS1-7173-007 запросить цену → | CONNECTOR, SNAP TIGHT, 7P |
| 7 | VS1-7177-004 запросить цену → | CONNECTOR, SNAP TIGHT, BK |
MAIN DRIVE в сборе (iR2545/2535 Series)
| № | Артикул | Наименование |
|---|---|---|
| FM3-9409-000 запросить цену → | MAIN DRIVE в сборе iR2545/2535 Series | |
| 1 | FC9-0922-000 запросить цену → | COUPLING |
| 2 | FC9-0923-000 запросить цену → | BUSHING |
| 3 | FC9-0924-000 запросить цену → | BUSHING |
| 4 | FC9-1593-000 запросить цену → | BUSHING |
| 5 | FU7-2960-000 запросить цену → | SPRING, COMPRESSION |
| 6 | FU7-2961-000 запросить цену → | SPRING, COMPRESSION |
| 7 | FU8-0539-000 запросить цену → | GEAR, 40T |
| 8 | FU8-0540-000 запросить цену → | GEAR, 25T |
| 9 | FU8-0541-000 запросить цену → | GEAR, 99T/52T |
| 10 | FU8-0542-000 запросить цену → | GEAR, 99T/75T |
| 11 | FU8-0543-000 запросить цену → | GEAR, 37T/22T |
| 12 | FU8-0544-000 запросить цену → | GEAR, 37T/87T |
| 13 | FU8-0545-000 запросить цену → | GEAR, 33T |
| 14 | FU8-0546-000 запросить цену → | GEAR, 39T/24T |
| 15 | FU8-0547-000 запросить цену → | GEAR, 22T |
| 16 | FU8-0548-000 запросить цену → | GEAR, 21T |
| 17 | FU8-0555-000 запросить цену → | GEAR, 35T/26T |
| 18 | XD9-0134-000 запросить цену → | RING,E |
| 19 | XD9-0136-000 запросить цену → | RING,E |
| 20 | XD9-0137-010 запросить цену → | RING, E |
| 21 | XD9-0294-000 запросить цену → | PIN, DOWEL |
| 22 | FC7-2666-000 запросить цену → | COUPLING, DRUM |
| 23 | FC9-1602-000 запросить цену → | SPACER |
| 24 | FU7-2962-000 запросить цену → | SPRING, COMPRESSION |
| 25 | XD9-0296-000 запросить цену → | PIN, DOWEL |
| 26 | XG9-0508-000 запросить цену → | BEARING, BALL, F688ZZ |
MAIN DRIVE в сборе (iR2530/2525/2520 Series)
| № | Артикул | Наименование |
|---|---|---|
| FM3-9335-000 запросить цену → | MAIN DRIVE в сборе MODEL iR2530/2525/2520 Series | |
| FM3-9426-000 запросить цену → | MAIN DRIVE в сборе 550 Sheets/кассета 1 MODEL | |
| 1 | FC9-0922-000 запросить цену → | COUPLING |
| 2 | FC9-0923-000 запросить цену → | BUSHING |
| 3 | FC9-0924-000 запросить цену → | BUSHING |
| 4 | FC9-1593-000 запросить цену → | BUSHING |
| 5 | FU7-2960-000 запросить цену → | SPRING, COMPRESSION |
| 6 | FU8-0583-000 запросить цену → | GEAR, 30T/PULLEY, 28T |
| 7 | FU8-0539-000 запросить цену → | GEAR, 40T |
| 8 | FU8-0540-000 запросить цену → | GEAR, 25T |
| 9 | FU8-0590-000 запросить цену → | GEAR, 109T/94T |
| 10 | FU8-0591-000 запросить цену → | GEAR, 99T/49T |
| 11 | FU8-0592-000 запросить цену → | GEAR, 40T/43T |
| 12 | FU8-0598-000 запросить цену → | GEAR, 35T/48T |
| 13 | FU8-0594-000 запросить цену → | GEAR, 30T/25T |
| 14 | FU8-0595-000 запросить цену → | GEAR, 39T |
| 15 | FU8-0597-000 запросить цену → | GEAR, 22T |
| 16 | FU8-0548-000 запросить цену → | GEAR, 21T |
| 17 | FU8-0587-000 запросить цену → | GEAR, 31T/25T |
| 18 | XD9-0134-000 запросить цену → | RING,E |
| 19 | XD9-0136-000 запросить цену → | RING,E |
| 20 | XD9-0137-010 запросить цену → | RING, E |
| 21 | XD9-0294-000 запросить цену → | PIN, DOWEL |
| 22 | FC7-2666-000 запросить цену → | COUPLING, DRUM |
| 23 | FC9-1602-000 запросить цену → | SPACER |
| 24 | FU7-2962-000 запросить цену → | SPRING, COMPRESSION |
| 25 | XD9-0296-000 запросить цену → | PIN, DOWEL |
| 26 | FU8-0584-000 запросить цену → | GEAR, 23T |
| 27 | FU8-0585-000 запросить цену → | GEAR, 18T |
| 28 | FU8-0593-000 запросить цену → | GEAR, 79T |
| 29 | FU8-0596-000 запросить цену → | GEAR, 35T/27T |
| 30 | XF2-3112-240 запросить цену → | BELT, TIMING |
| 31 | FU5-3800-000 запросить цену → | PULLEY, 18T MODEL |
| 32 | XD9-0288-000 запросить цену → | PIN, DOWEL MODEL |
| 33 | XF2-3308-660 запросить цену → | BELT, TIMING MODEL |
| 34 | XG9-0508-000 запросить цену → | BEARING, BALL, F688ZZ |
| FM3-9283-000 запросить цену → | PAPER PICK-UP MOTOR в сборе MODEL | |
| 1 | FC5-1516-000 запросить цену → | PULLEY, 80T |
| 2 | XF2-1609-040 запросить цену → | BELT,TIMING |
| 3 | FK2-7327-000 запросить цену → | MOTOR, STEPPING M3 |
| FM3-9326-000 запросить цену → | DUPLEXING DRIVE в сборе iR2545/2535 Series | |
| 1 | FK2-9149-000 запросить цену → | MOTOR, STEPPING M4 |
| 2 | FS5-1943-000 запросить цену → | BUSHING |
| 3 | FU5-3823-000 запросить цену → | PULLEY, 34T |
| 6 | XA9-1567-000 запросить цену → | SCREW, RS, M3X8.5 |
| 9 | XF2-1606-240 запросить цену → | BELT,TIMING |
| FM3-9312-000 запросить цену → | FIRST DELIVERY DRIVE в сборе iR2545/2535 Series | |
| 1 | FK2-9151-000 запросить цену → | MOTOR, STEPPING M9 |
| 2 | FU5-3822-000 запросить цену → | GEAR, 18T/PULLEY, 28T |
| 3 | WG8-5836-000 запросить цену → | PHOTOINTERRUPTER, SG2481-CN S11,S12 |
| 5 | XF2-1603-940 запросить цену → | BELT,TIMING |
Полный список запчастей доступен по запросу.
комментарии
