Canon imageRUNNER IR2318 IR2320 IR2420 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- EXTERNAL COVERS, PANELS, ETC.
- MACHINE FRONT PLATE
- INTERNAL COMPONENTS 1
- INTERNAL COMPONENTS 2
- MACHINE REAR PLATE
- CONTROL PANEL в сборе

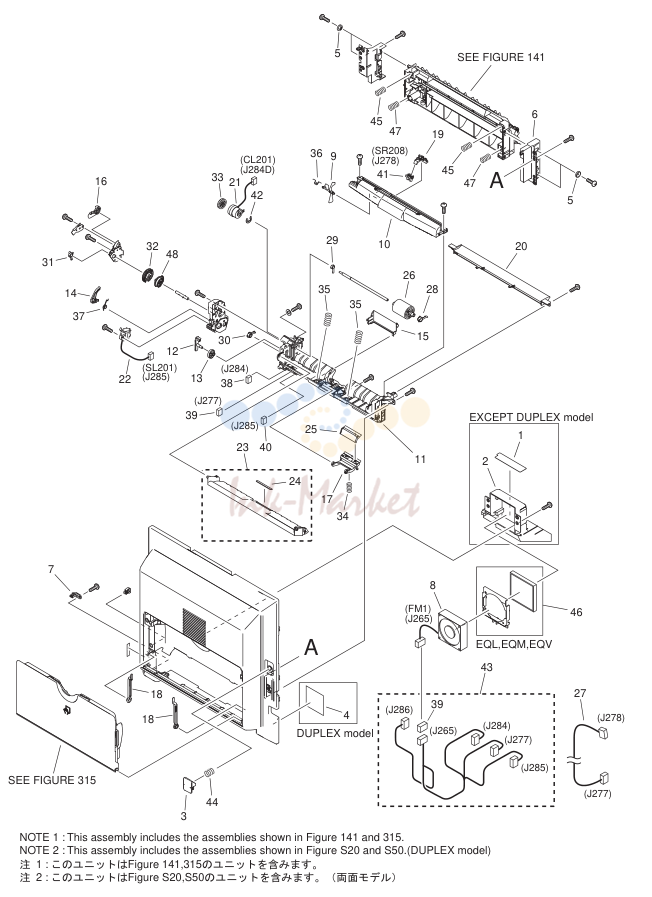

- LEFT DOOR в сборе

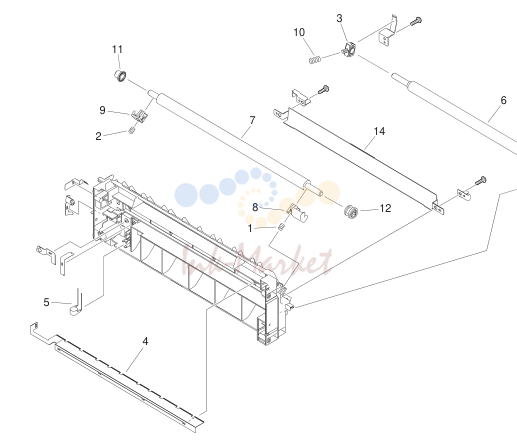

- TRANSFER MOUNT в сборе
- CASSETTE узел
- CASSETTE FEEDER в сборе

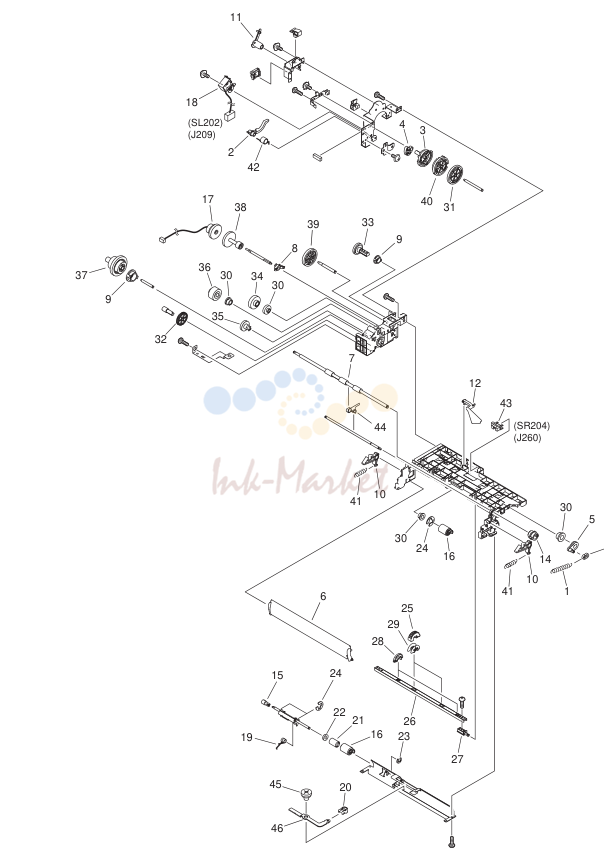

- PAPER PICK-UP в сборе
- CASSETTE FEEDER в сборе(2 CASSETTE узел
- PAPER PICK-UP в сборе(2 CASSETTE узел
- MULTI FEED TRAY ASS'Y
- PAPER DELIVERY в сборе
- READER в сборе
- DEVELOPING в сборе
- FIXING в сборе
- SEE FIGURE S50

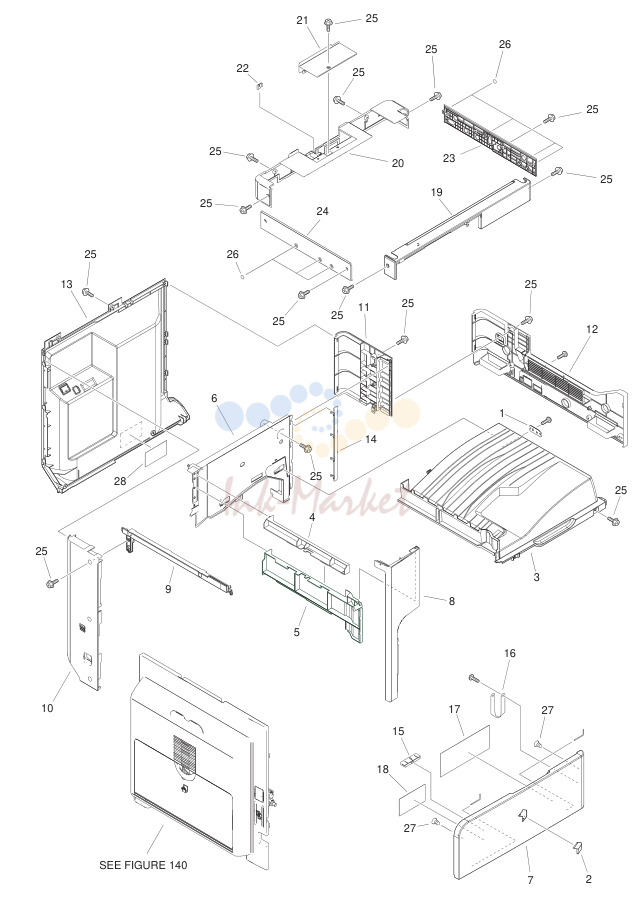

EXTERNAL COVERS, PANELS, ETC.
| № | Артикул | Наименование |
|---|---|---|
| 1 | FC6-4476-000 запросить цену → | PLATE, SUPPORT, COVER |
| 2 | FC6-4391-000 запросить цену → | EMBLEM |
| 3 | FC6-4259-020 запросить цену → | TRAY, DELIVERY |
| 4 | FC8-0139-000 запросить цену → | COVER, PAPER FEED A |
| 5 | FC8-0140-000 запросить цену → | COVER, PAPER FEED B |
| 6 | FC6-4262-000 запросить цену → | COVER, REAR, DELIVERY |
| 7 | FC6-4263-000 запросить цену → | COVER, FRONT |
| 8 | FC6-4264-000 запросить цену → | COVER, LEFT, FRONT |
| 9 | FC6-4265-020 запросить цену → | COVER, LEFT, CENTER |
| 10 | FC6-4266-000 запросить цену → | COVER, REAR, LEFT |
| 11 | FC6-4267-000 запросить цену → | COVER, RIGHT, UPPER |
| 12 | FC6-4268-000 запросить цену → | COVER, RIGHT, LOWER |
| 13 | FC9-4266-000 запросить цену → | COVER, REAR, LEFT |
| 14 | FC6-4272-000 запросить цену → | COVER, BLIND |
| 15 | FC6-4271-000 запросить цену → | COVER, FOOL PROOF |
| 16 | FC6-4273-000 запросить цену → | STRAP, COVER SUPPORT EQL,EQN,EQR,EQS,EQ |
| 17 | FU5-8602-000 запросить цену → | LABEL, TONER CARTRIDGE W |
| 17 | FU6-8435-000 запросить цену → | LABEL, TONER CARTRIDGE EQM,EQV |
| 18 | FU5-8603-000 запросить цену → | LABEL, LEVER, DEVELOPING SET |
| 19 | FC9-4329-000 запросить цену → | COVER, READER, FRONT |
| 20 | FC6-4529-000 запросить цену → | COVER, READER, REAR |
| 21 | FC6-4580-000 запросить цену → | WINDOW, плата |
| 22 | FC6-4724-000 запросить цену → | COVER, CABLE, DF |
| 23 | FL2-3268-000 запросить цену → | COVER, READER, RIGHT |
| 24 | FL2-3269-000 запросить цену → | COVER, READER, LEFT |
| 25 | XA9-1567-000 запросить цену → | AR SCREW, RS, M3X8.5 |
| 26 | FC6-4513-000 запросить цену → | SEAL |
| 27 | FA9-3870-000 запросить цену → | CATCH, MAGNET |
| 28 | FU5-8611-000 запросить цену → | LABEL, SERVICE |

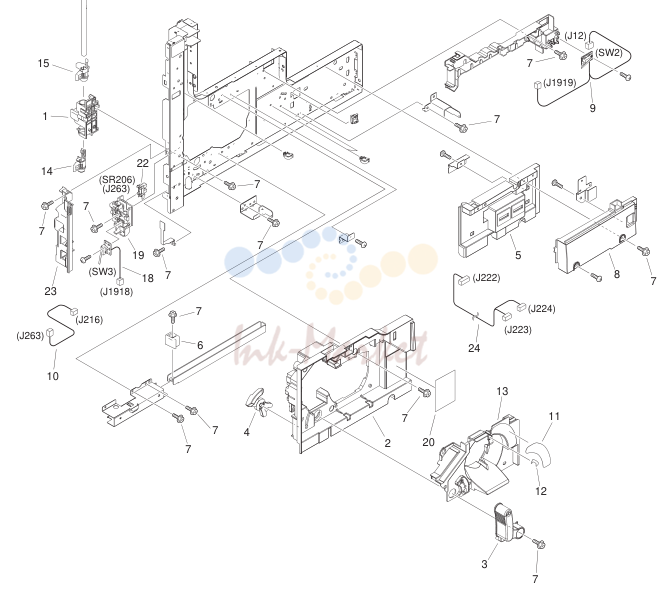

MACHINE FRONT PLATE
| № | Артикул | Наименование |
|---|---|---|
| 1 | FC6-4113-000 запросить цену → | BUSHING, HOOK |
| 2 | FC6-4140-020 запросить цену → | PANEL, INNER |
| 3 | FC6-4143-020 запросить цену → | LEVER, DEV, PRESSURE |
| 4 | FC6-4146-020 запросить цену → | ARM, RELEASE, LEFT DOOR |
| 5 | FM4-0646-000 запросить цену → | COUNTER узел |
| 6 | FC6-4690-000 запросить цену → | CAP, GRIP, FRONT |
| 7 | XA9-1567-000 запросить цену → | AR SCREW, RS, M3X8.5 |
| 8 | FC6-7092-000 запросить цену → | PANEL, INNER, UPPER |
| 9 | FM2-4433-000 запросить цену → | DOOR SWITCH плата ASS'Y 2 SW2 |
| 10 | FM4-0037-000 запросить цену → | CABLE, WASTE TONER DETECTION |
| 11 | FU5-8574-000 запросить цену → | LABEL, TONER BOTTLE |
| 12 | FU5-8608-000 запросить цену → | LABEL, TONER SET INSTRUCTION |
| 13 | FC6-4144-000 запросить цену → | GUIDE, TONER BOTTLE |
| 14 | FC6-4114-000 запросить цену → | HOOK, DOOR, LOWER |
| 15 | FC6-4115-000 запросить цену → | HOOK, DOOR, MIDDLE |
| 16 | FC6-4120-000 запросить цену → | HOOK, DOOR, UPPER |
| 17 | FU6-2194-000 запросить цену → | SPRING, TENSION |
| 18 | FM2-4020-000 запросить цену → | DOOR SWITCH плата ASS'Y |
| 19 | FC6-4147-000 запросить цену → | GUIDE, SENSOR, TONER FULL |
| 20 | FU5-8610-000 запросить цену → | LABEL, CAUTION, LASER |
| 21 | FC6-4116-000 запросить цену → | BUSHING, DOOR HOOK, UPPER |
| 22 | WG8-5696-000 запросить цену → | PHOTO INTERRUPTER, TLP1243 |
| 23 | FC6-4719-000 запросить цену → | COVER, INNER, FRONT LEFT |
| 24 | FM4-0036-000 запросить цену → | CABLE, COUNTER |

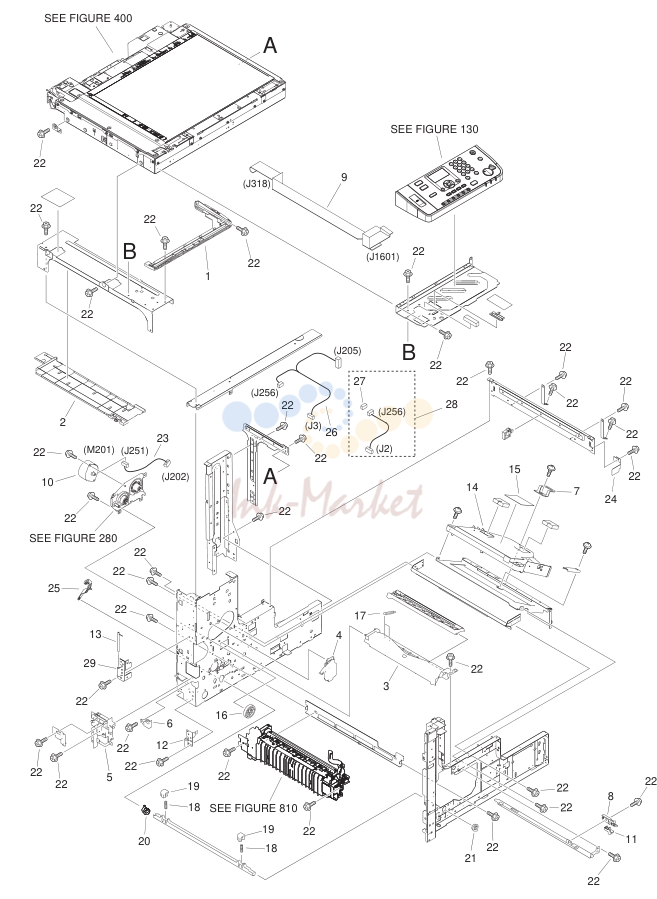

INTERNAL COMPONENTS 1
| № | Артикул | Наименование |
|---|---|---|
| 1 | FC9-4330-000 запросить цену → | COVER, OPERATOR, LOWER |
| 2 | FC6-4723-000 запросить цену → | GUIDE, FFC |
| 3 | FC6-4478-000 запросить цену → | DUCT, AIR |
| 4 | FC6-4482-000 запросить цену → | COVER, GEAR |
| 5 | FC6-4710-000 запросить цену → | BLOCK, POSITIONING, DOOR |
| 6 | FC6-4720-000 запросить цену → | BLOCK, POSITIONING, DOOR |
| 7 | FC6-4734-000 запросить цену → | WASHER, SQUARE |
| 8 | FC7-1765-000 запросить цену → | HOOK, DRUM |
| 9 | FK2-8114-000 запросить цену → | CABLE, FLAT, OPERATION |
| 10 | FK2-1067-000 запросить цену → | MOTOR, STEPPING, DC24V M201 |
| 11 | FC7-1766-000 запросить цену → | HOLDER, DRUM HOOK |
| 12 | FL2-3180-000 запросить цену → | PLATE, HINGE, LOWER |
| 13 | FL2-3181-000 запросить цену → | HINGE PIN узел |
| 14 | FM2-3383-000 запросить цену → | LASER SCANNER в сборе |
| 15 | FS7-8335-000 запросить цену → | LABEL, LASER WARNING |
| 16 | FU6-0803-000 запросить цену → | GEAR, 31T |
| 17 | FU6-2207-020 запросить цену → | SPRING, TORSION |
| 18 | FU6-2146-000 запросить цену → | SPRING, COMPRESSION |
| 19 | FC6-4135-000 запросить цену → | CAM, PRESSURE, DEV. |
| 20 | FU5-1498-000 запросить цену → | BUSHING, DEVELOPING, REAR |
| 21 | FU5-1499-000 запросить цену → | BUSHING, DEVELOPING, FRONT |
| 22 | XA9-1567-000 запросить цену → | AR SCREW, RS, M3X8.5 |
| 23 | FM4-0030-000 запросить цену → | CABLE, FIXING MOTOR |
| 24 | FC6-4693-000 запросить цену → | SPRING, LEAF |
| 25 | FC6-4244-000 запросить цену → | ARM, RELEASE, DEVELOPPING |
| 26 | FM4-0043-000 запросить цену → | CABLE, BD-POLYGON |
| 27 | VS1-7177-003 запросить цену → | CONNECTOR, SNAP TIGHT, BK |
| 28 | FM2-4401-000 запросить цену → | CABLE, BD |
| 29 | FC6-4118-000 запросить цену → | PLATE, HINGE, UPPER |

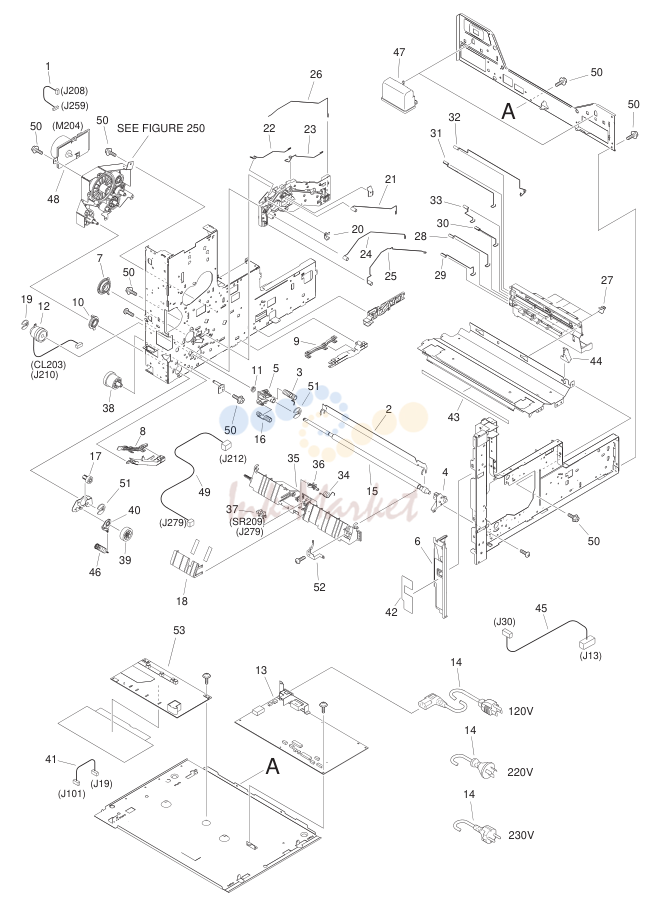

INTERNAL COMPONENTS 2
| № | Артикул | Наименование |
|---|---|---|
| 1 | FM4-0034-000 запросить цену → | CABLE, MAIN MOTOR 230V |
| 1 | FM4-0042-000 запросить цену → | CABLE, MAIN MOTOR 120V |
| 2 | FC6-4305-000 запросить цену → | GUIDE, TRANSFER, UPPER |
| 3 | FC6-4306-000 запросить цену → | SPRING |
| 4 | FC6-4311-020 запросить цену → | BUSHING, TRANSFER, FRONT |
| 5 | FC6-4312-020 запросить цену → | BUSHING, TRANSFER, REAR |
| 6 | FC6-4399-020 запросить цену → | COVER, INNER, LEFT-UP |
| 7 | FC6-4435-000 запросить цену → | BUSHING |
| 8 | FC6-4446-000 запросить цену → | LID, AC-1 |
| 9 | FC6-4447-000 запросить цену → | LID, AC-2 |
| 10 | FC6-4495-000 запросить цену → | BUSHING |
| 11 | FA9-2112-000 запросить цену → | BUSHING, PL |
| 12 | FK2-5349-000 запросить цену → | CLUTCH, REGISTRATION CL203 |
| 13 | FK2-8103-000 запросить цену → | POWER SUPPLY ASS'Y 120V EQL |
| 13 | FK2-8102-000 запросить цену → | POWER SUPPLY ASS'Y 230V EQM,EQV |
| 13 | FK2-8101-000 запросить цену → | POWER SUPPLY ASS'Y EQS,EQR,EQN,EQW |
| 14 | FM4-0040-000 запросить цену → | CORD, POWER 120V EQL |
| 14 | FM2-4787-000 запросить цену → | CORD, POWER 230V EQM,EQV |
| 14 | FM2-4786-000 запросить цену → | CORD, POWER EQS,EQR,EQN,EQW |
| 15 | FL2-3213-000 запросить цену → | ROLLER, REGISTRATION |
| 16 | FU6-2176-000 запросить цену → | SPRING, EARTH |
| 17 | FU6-0806-000 запросить цену → | GEAR, 17T |
| 18 | FC6-4360-030 запросить цену → | GUIDE, PRE-REGIST SENSOR |
| 19 | FC6-3002-000 запросить цену → | RING, RETAINING |
| 20 | FC6-4148-000 запросить цену → | TERMINAL, LEAF, FIXING BIAS |
| 21 | FU6-2148-000 запросить цену → | TERMINAL, CHARGE |
| 22 | FU6-2149-000 запросить цену → | TERMINAL, DEVELOPING |
| 23 | FU6-2150-000 запросить цену → | TERMINAL, DETECTION |
| 24 | FU6-2151-000 запросить цену → | TERMINAL, STATIC ELIMINATOR |
| 25 | FU6-2152-000 запросить цену → | TERMINAL, TRANSFER |
| 26 | FU6-2198-000 запросить цену → | TERMINAL, FIXING |
| 27 | FC6-4138-000 запросить цену → | TERMINAL, LEAF, HVT |
| 28 | FU6-2156-000 запросить цену → | TERMINAL, CHARGE |
| 29 | FU6-2157-000 запросить цену → | TERMINAL, DEVELOPING |
| 30 | FU6-2158-000 запросить цену → | TERMINAL, DETECTION |
| 31 | FU6-2159-000 запросить цену → | TERMINAL, STATIC ELIMINATOR |
| 32 | FU6-2195-000 запросить цену → | TERMINAL, TRANSFER |
| 33 | FU6-2199-000 запросить цену → | TERMINAL, FIXING |
| 34 | FC6-4308-000 запросить цену → | SPRING, TORSION |
| 35 | FC6-4309-030 запросить цену → | GUIDE, PRE-REGIST, UPPER |
| 36 | FC6-4310-000 запросить цену → | FLAG, SENSOR, PRE-REGIST |
| 37 | WG8-5696-000 запросить цену → | PHOTO INTERRUPTER, TLP1243 SR209 |
| 38 | FU6-0794-000 запросить цену → | GEAR, 29T |
| 39 | FU6-0796-000 запросить цену → | GEAR, 33T |
| 40 | FC6-4191-000 запросить цену → | STOPPER, MULTI FEED |
| 41 | FM3-5751-000 запросить цену → | CABLE, HVT POWER |
| 42 | FU5-8606-000 запросить цену → | LABEL, JAM CLEARING |
| 43 | FC6-4205-000 запросить цену → | SHEET, CLEANING |
| 44 | FC6-4245-000 запросить цену → | GUIDE, DEVELOPING |
| 45 | FM2-4408-000 запросить цену → | CABLE, FIXING HEATER |
| 46 | FU6-2209-000 запросить цену → | SPRING, TENSION |
| 47 | FC6-4689-000 запросить цену → | HANDLE |
| 48 | FK2-8104-000 запросить цену → | MOTOR, DC24V M204 |
| 49 | FM2-4424-000 запросить цену → | CABLE, RESIST SENSOR |
| 50 | XA9-1567-000 запросить цену → | AR SCREW, RS, M3X8.5 |
| 51 | FA4-1159-000 запросить цену → | RING, RETAINING |
| 52 | FC6-4307-000 запросить цену → | PLATE, ROLLER, REGIST |
| 53 | FM3-5746-000 запросить цену → | HVT плата в сборе |
MACHINE REAR PLATE
| № | Артикул | Наименование |
|---|---|---|
| 1 | FB6-1722-000 запросить цену → | BUSHING, SQUARE |
| 2 | FK2-1058-000 запросить цену → | CABLE, FLAT, HVT |
| 3 | FK2-8111-000 запросить цену → | CABLE, FLAT, DC |
| 4 | FM2-4410-000 запросить цену → | CABLE, FIXING в сборе imageRUNNER |
| 5 | FM4-0650-000 запросить цену → | IMAGE PROCESSOR плата ASS'Y Series,iR2320L,iR2318L |
| 5 | FM4-0652-000 запросить цену → | IMAGE PROCESSOR плата ASS'Y iR2320N |
| 5 | FM4-0653-000 запросить цену → | IMAGE PROCESSOR плата ASS'Y iR2420D |
| 6 | VS1-7177-010 запросить цену → | CONNECTOR, SNAP TIGHT, BK |
| 7 | FC6-4691-000 запросить цену → | CAP, GRIP, REAR |
| 8 | VS1-7207-007 запросить цену → | CONNECTOR, SNAP TIGHT |
| 9 | FM4-0027-000 запросить цену → | DC CONTROLLER плата в сборе |
| 10 | VS1-7207-006 запросить цену → | CONNECTOR, SNAP TIGHT |
| 11 | FM2-4416-000 запросить цену → | CABLE, LEFT DOOR |
| 12 | FM2-4414-000 запросить цену → | CABLE, LASER |
| 13 | FM4-0038-000 запросить цену → | CABLE, DC CONTROLLER |
| 14 | XA9-1567-000 запросить цену → | AR SCREW, RS, M3X8.5 |
| 15 | FK2-8112-000 запросить цену → | CABLE, FLAT |
| 16 | FK2-8113-000 запросить цену → | CABLE, FLAT |
| 17 | FC9-4265-000 запросить цену → | GUIDE, CABLE |

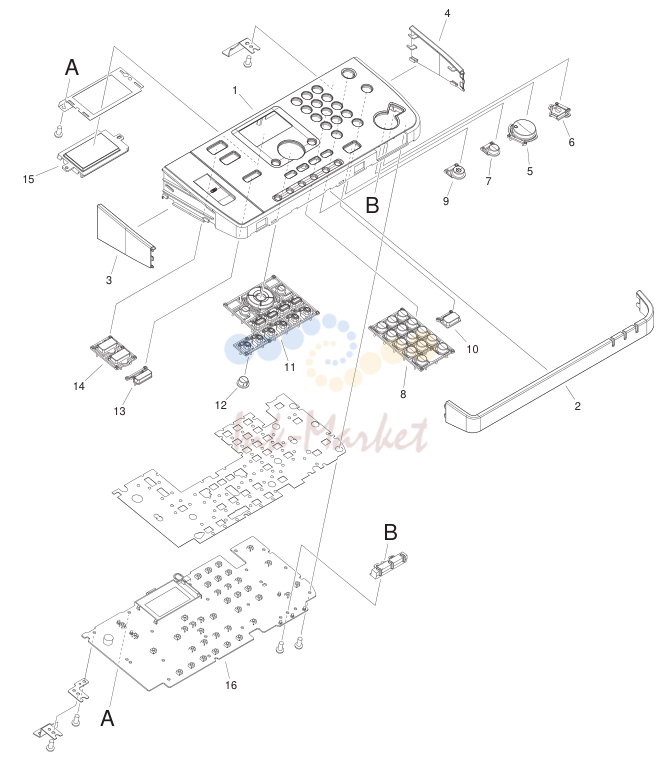

CONTROL PANEL в сборе
| № | Артикул | Наименование |
|---|---|---|
| FM4-0640-000 запросить цену → | CONTROL PANEL в сборе English | |
| FM4-0641-000 запросить цену → | CONTROL PANEL в сборе Chinese | |
| 1 | FL3-2110-000 запросить цену → | COVER, CONTROL PANEL English |
| 1 | FL3-2111-000 запросить цену → | COVER, CONTROL PANEL Chinese |
| 2 | FC9-4301-000 запросить цену → | COVER, CONTROL PANEL, CENTER |
| 3 | FC9-4302-000 запросить цену → | COVER, CONTROL PANEL, LEFT |
| 4 | FC9-4303-000 запросить цену → | COVER, CONTROL PANEL, RIGHT |
| 5 | FC9-4304-000 запросить цену → | KEY TOP, START |
| 6 | FC9-4305-000 запросить цену → | KEY TOP, STOP |
| 7 | FC9-4306-000 запросить цену → | KEY TOP, USER MODE |
| 8 | FC9-4307-000 запросить цену → | KEY TOP, NUMBERS |
| 9 | FC9-4308-000 запросить цену → | KEY TOP, POWER SUPPLY |
| 10 | FC9-4309-000 запросить цену → | KEY TOP, RESET |
| 11 | FC9-4311-000 запросить цену → | KEY TOP, RING |
| 12 | FC9-4312-000 запросить цену → | KEY TOP, OK |
| 13 | FC9-4313-000 запросить цену → | KEY TOP, CANCEL |
| 14 | FC9-4314-000 запросить цену → | KEY TOP, SYSTEM |
| 15 | FC9-4318-000 запросить цену → | WINDOW, LCD |
| 16 | FM4-0029-000 запросить цену → | CONTROL PANEL плата в сборе |
LEFT DOOR в сборе
| № | Артикул | Наименование |
|---|---|---|
| FM2-3330-300 запросить цену → | LEFT DOOR в сборе EQL,EQM,EQV | |
| FM3-6924-000 запросить цену → | LEFT DOOR в сборе SEE NOTE EQN SEE NOTE | |
| FM3-8304-000 запросить цену → | LEFT DOOR в сборе EQS,EQR,EQW | |
| 1 | FU5-8607-000 запросить цену → | LABEL, WARNING, ROLLER EXCEPT DUPLEX model |
| 2 | FC6-4376-000 запросить цену → | HOLDER, FAN EXCEPT DUPLEX model |
| 3 | FC6-4386-000 запросить цену → | BUTTON, PUSH |
| 4 | FU5-8699-000 запросить цену → | LABEL, JAM CLEAR DUPLEX model |
| 5 | FC6-4413-000 запросить цену → | SPACER, FRAME, FEED |
| 6 | FC6-4414-000 запросить цену → | MOUNT, FRAME, FEED |
| 7 | FC6-7103-020 запросить цену → | BLOCK, COVER |
| 8 | FK2-1084-000 запросить цену → | FAN FM1 |
| 9 | FC6-4209-020 запросить цену → | FLAG, SENSOR |
| 10 | FC6-4210-000 запросить цену → | COVER, ROLLER |
| 11 | FC6-4211-000 запросить цену → | GUIDE, MULTI FEED |
| 12 | FC6-4224-000 запросить цену → | SUPPORT, CAM, LIFTING |
| 13 | FC8-0168-000 запросить цену → | CAM, LIFTING PLATE |
| 14 | FC6-4227-020 запросить цену → | ARM, MULTI FEED |
| 15 | FC6-4232-000 запросить цену → | COVER, HARNESS |
| 16 | FC8-0167-000 запросить цену → | STOPPER, SWING PLATE |
| 17 | FC6-4234-000 запросить цену → | ARM, PAD, SEPARATION |
| 18 | FC6-4238-000 запросить цену → | STOPPER, MULTI FEED |
| 19 | FC6-4239-000 запросить цену → | HOLDER, SENSOR |
| 20 | FC6-4377-000 запросить цену → | GUIDE, FEED |
| 21 | FK2-1070-000 запросить цену → | CLUTCH, ELECTROMAGNETIC CL201 |
| 22 | FK2-1072-000 запросить цену → | SOLENOID SL201 |
| 23 | FL2-3200-000 запросить цену → | LIFTING PLATE в сборе |
| 24 | FC5-0543-000 запросить цену → | SHEET, SEPARATION |
| 25 | FL2-3201-000 запросить цену → | SEPARATION PAD ASS'Y |
| 26 | FL2-3202-000 запросить цену → | ROLLER, PICK-UP |
| 27 | FM2-4421-000 запросить цену → | HARNESS, SENSOR, PAPER |
| 28 | FU5-1527-000 запросить цену → | BUSHING, ROLLER, PICK-UP |
| 29 | FU5-1528-000 запросить цену → | BUSHING, SHAFT, PICK-UP |
| 30 | FU5-1529-000 запросить цену → | BUSHING, SHAFT, CAM (F) |
| 31 | FU5-1530-000 запросить цену → | BUSHING, SHAFT, CAM (R) |
| 32 | FC8-0165-000 запросить цену → | GEAR, MULTI FEED |
| 33 | FU6-0814-000 запросить цену → | GEAR, 25T |
| 34 | FU6-2180-000 запросить цену → | SPRING, COMPRESSION |
| 35 | FU7-2221-000 запросить цену → | SPRING, COMPRESSION |
| 36 | FU6-2182-000 запросить цену → | SPRING, TORSION |
| 37 | FU7-2222-000 запросить цену → | SPRING, TORSION |
| 38 | VS1-7177-002 запросить цену → | CONNECTOR, SNAP TIGHT, BK |
| 39 | VS1-7177-003 запросить цену → | CONNECTOR, SNAP TIGHT, BK |
| 40 | VS1-7177-004 запросить цену → | CONNECTOR, SNAP TIGHT, BK |
| 41 | WG8-5696-000 запросить цену → | PHOTO INTERRUPTER, TLP1243 SR208 |
| 42 | XD9-0136-000 запросить цену → | RING, E |
| 43 | FM2-4417-000 запросить цену → | CABLE, LEFT DOOR |
| 44 | FU6-2160-000 запросить цену → | SPRING, COMPRESSION |
| 45 | FU6-2162-000 запросить цену → | SPRING, COMPRESSION |
| 46 | FM2-3331-000 запросить цену → | FILTER узел EQL,EQM,EQV |
| 47 | FU6-2178-000 запросить цену → | SPRING, COMPRESSION |
| 48 | FC8-0166-000 запросить цену → | GEAR, 39T |
TRANSFER MOUNT в сборе
| № | Артикул | Наименование |
|---|---|---|
| FM2-3315-000 запросить цену → | TRANSFER MOUNT в сборе SEE NOTE | |
| 1 | FU6-2171-000 запросить цену → | SPRING, TRANSFER ROLLER, LEFT |
| 2 | FU5-2476-000 запросить цену → | SPRING, TRANSFER ROLLER, RIGHT |
| 3 | FC6-4317-000 запросить цену → | BUSHING, REGIST ROLLER |
| 4 | FC6-4324-000 запросить цену → | ELIMINATOR, STATIC CHARGE |
| 5 | FH5-3543-000 запросить цену → | VARISTOR |
| 6 | FL2-3214-000 запросить цену → | REGIST ROLLER в сборе |
| 7 | FC6-4313-000 запросить цену → | ROLLER, TRANSFER |
| 8 | FC6-4314-030 запросить цену → | BUSHING, TRANSFER, FRONT |
| 9 | FC6-4315-000 запросить цену → | BUSHING, TRANSFER, LOWER |
| 10 | FU6-2173-000 запросить цену → | SPRING,COMPRESSION |
| 11 | FC6-4316-000 запросить цену → | ROLLER |
| 12 | FU6-0773-000 запросить цену → | GEAR, 30T |
| 13 | FU6-2177-020 запросить цену → | SPRING, COMPRESSION |
| 14 | FL2-3211-000 запросить цену → | GUIDE,PRE-TRANS.,LW. |
| 1 | FC6-4436-000 запросить цену → | BUSHING |
| 2 | FC6-4437-000 запросить цену → | PLATE, EARTH |
| 3 | RB2-1850-000 запросить цену → | PIN |
| 4 | FU6-0788-000 запросить цену → | GEAR, 161T |
| 5 | FU6-0766-000 запросить цену → | GEAR, 13T |
| 6 | FU6-0767-000 запросить цену → | GEAR, 9T |
| 7 | FU6-0790-000 запросить цену → | GEAR, 25T/91T |
| 8 | FU6-0791-000 запросить цену → | GEAR, 53T |
| 9 | FU6-0792-000 запросить цену → | GEAR, 37T/28T |
| 10 | FU6-0793-000 запросить цену → | GEAR, 25T |
| 11 | FU6-0795-000 запросить цену → | GEAR, 55T |
| 12 | FU6-2184-000 запросить цену → | SPRING, EARTH |
| FM2-3350-000 запросить цену → | FIXING DRIVE в сборе | |
| 1 | FU6-0802-000 запросить цену → | GEAR, 80T/17T |
| 2 | FU6-0804-000 запросить цену → | GEAR, 91T/19T |

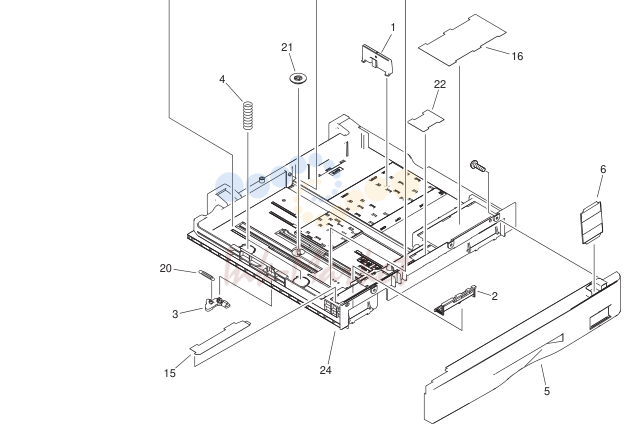

CASSETTE узел
| № | Артикул | Наименование |
|---|---|---|
| 1 | FB4-5814-000 запросить цену → | PLATE, SIZE, REAR |
| 2 | FB6-1640-000 запросить цену → | LEVER, PAPER SIZE |
| 3 | FB6-1644-000 запросить цену → | LOCK, PAPER LIFTING PLATE |
| 4 | FB6-2000-000 запросить цену → | SPRING, COMPRESSION |
| 5 | FC6-4337-000 запросить цену → | COVER, CASSETTE |
| 6 | FC6-4361-000 запросить цену → | PLATE, SIZE INDICATOR |
| 7 | FB6-1650-000 запросить цену → | SHEET, SEPARATION |
| 8 | FM2-3325-000 запросить цену → | PAPER SIDE GUIDE (F) узел |
| 9 | FB4-5809-020 запросить цену → | LEVER, LOCK |
| 10 | FB4-5813-020 запросить цену → | PLATE, HOLD-DOWN TAB |
| 11 | FB4-5810-000 запросить цену → | PLATE, PAPER CONTACT |
| 12 | FB6-1646-000 запросить цену → | SPRING, LEAF |
| 13 | FB6-1649-000 запросить цену → | SPRING, LEAF |
| 14 | FU5-8588-000 запросить цену → | LABEL, SIDE LOCK |
| 15 | FU6-8460-000 запросить цену → | LABEL, PAPER SIZE SETTING |
| 16 | FU6-8461-000 запросить цену → | LABEL, PAPER SUPPLY |
| 17 | FM2-3326-000 запросить цену → | PAPER SIDE GUIDE (R) узел |
| 18 | FB4-5808-020 запросить цену → | PLATE, HOLD-DOWN TAB |
| 19 | FB4-5824-000 запросить цену → | LABEL, LIMIT |
| 20 | FS6-2917-000 запросить цену → | SPRING, TENSION |
| 21 | FS7-0207-000 запросить цену → | GEAR, 20T |
| 22 | FU5-8601-000 запросить цену → | SHEET, WARNING |
| 23 | FU6-8457-000 запросить цену → | LABEL, PAPER SIZE |
| 24 | FC8-0269-000 запросить цену → | BODY, CASSETTE |
| 25 | FL2-3287-000 запросить цену → | PLATE, PAPER SIDE END, FRONT |
| 26 | FL2-3288-000 запросить цену → | PLATE, PAPER SIDE END, REAR |

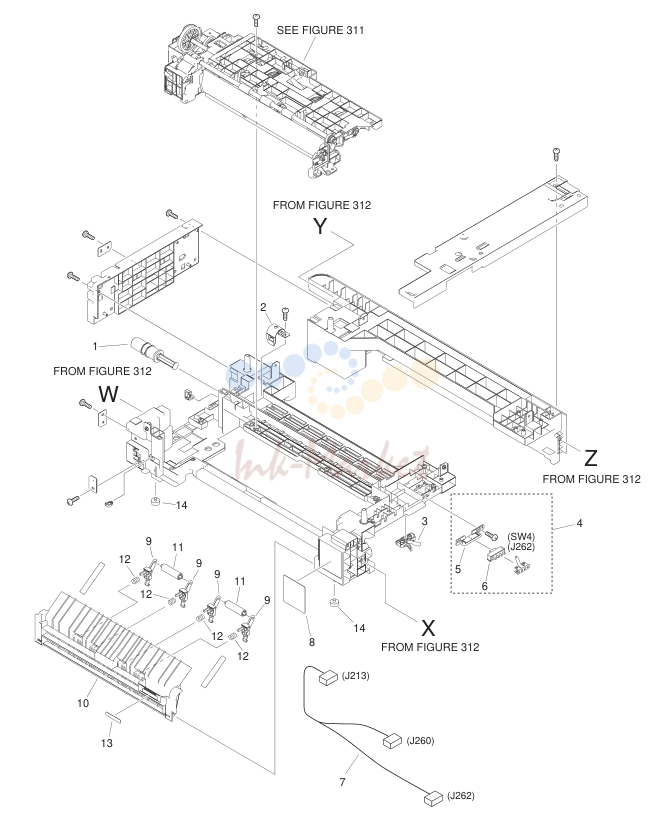

CASSETTE FEEDER в сборе
| № | Артикул | Наименование |
|---|---|---|
| 1 | FB4-5532-000 запросить цену → | DAMPER |
| 2 | FB6-1608-000 запросить цену → | HOLDER, DAMPER |
| 3 | FC6-4357-000 запросить цену → | BLOCK, POSITION |
| 4 | FM2-3319-000 запросить цену → | SIZE DETECTION ASS'Y |
| 5 | FB6-1910-000 запросить цену → | MOUNT, SIZE SENSOR |
| 6 | WC2-5332-000 запросить цену → | SWITCH, PAPER SIZE SW4 |
| 7 | FM2-4403-000 запросить цену → | CABLE, CASSETTE |
| 8 | FU5-8585-000 запросить цену → | LABEL, JAM CLEARING |
| 9 | FC6-4297-000 запросить цену → | BUSHING, ROLLER, VERTICAL |
| 10 | FC6-4298-000 запросить цену → | COVER, CASSETTE, LEFT |
| 11 | FC6-4300-000 запросить цену → | ROLLER, VERTICAL PASS |
| 12 | FU6-2170-000 запросить цену → | SPRING, COMPRESSION |
| 13 | FU5-8586-000 запросить цену → | LABEL, COVER |
| 14 | XH9-0135-000 запросить цену → | FOOT, RUBBER |
PAPER PICK-UP в сборе
| № | Артикул | Наименование |
|---|---|---|
| FM2-3320-050 запросить цену → | PAPER PICK-UP в сборе | |
| 1 | FB6-1550-000 запросить цену → | SPRING, TENSION |
| 2 | FB6-1626-000 запросить цену → | LEVER, COUPLING |
| 3 | FC6-4389-000 запросить цену → | GEAR, 33T/50T |
| 4 | FB6-1660-000 запросить цену → | CAM |
| 5 | FB6-1909-000 запросить цену → | BUSHING |
| 6 | FC6-4285-000 запросить цену → | GUIDE, TURN |
| 7 | FC6-4286-000 запросить цену → | ROLLER, VERTICAL PATH |
| 8 | FC6-4291-000 запросить цену → | BUSHING, CLUTCH |
| 9 | FC6-4304-000 запросить цену → | BUSHING, ROLLER, PICK-UP |
| 10 | FC6-4326-000 запросить цену → | LOCK, VERTICAL PASS |
| 11 | FC6-4348-000 запросить цену → | BUSHING, CLUTCH, REAR |
| 12 | FC6-4350-000 запросить цену → | ARM, DETECTION, PAPER |
| 13 | FC6-4352-000 запросить цену → | COLLAR, SPRING |
| 14 | FC6-4355-000 запросить цену → | BUSHING |
| 15 | FC6-4358-000 запросить цену → | JOINT, RETARD |
| 16 | FF6-1621-000 запросить цену → | ROLLER, SEPARATION |
| 17 | FK2-1068-000 запросить цену → | CLUTCH, ELECTROMAGNETIC |
| 18 | FK2-1082-000 запросить цену → | SOLENOID SL202 |
| 19 | FU7-2234-000 запросить цену → | SPRING, TORSION |
| 20 | FB6-1908-000 запросить цену → | CAP |
| 21 | FC6-4290-000 запросить цену → | LIMITER, TORQUE |
| 22 | FB6-1541-000 запросить цену → | BUSHING |
| 23 | XD9-0133-000 запросить цену → | RING, E |
| 24 | XD9-0136-000 запросить цену → | RING, E |
| 25 | FB4-9817-030 запросить цену → | ROLLER, PICK-UP |
| 26 | FC6-4284-000 запросить цену → | SHAFT, ROLLER, PICK-UP |
| 27 | FC6-4351-000 запросить цену → | SHAFT, ROLLER |
| 28 | FC6-4356-000 запросить цену → | ROLLER, LOOP |
| 29 | FE5-4048-000 запросить цену → | BLOCK, PICK-UP ROLLER ADPTER |
| 30 | FS1-1205-000 запросить цену → | BUSHING |
| 31 | FS7-0225-000 запросить цену → | GEAR, 53T |
| 32 | FS7-0226-000 запросить цену → | GEAR, 36T |
| 33 | FS7-0228-000 запросить цену → | GEAR, 31T |
| 34 | FS7-0229-000 запросить цену → | GEAR, 18T |
| 35 | FS7-0230-000 запросить цену → | GEAR, 27T |
| 36 | FU6-0769-000 запросить цену → | GEAR, 17T EQL,EQM,EQV |
| 36 | FU7-0923-000 запросить цену → | GEAR, 17T EQS,EQR,EQN,EQW |
| 37 | FU6-0770-000 запросить цену → | GEAR, 21T/37T/22T |
| 38 | FU6-0771-030 запросить цену → | GEAR, 16T/34T |
| 39 | FU6-0775-000 запросить цену → | GEAR, 39T |
| 40 | FU6-0776-030 запросить цену → | GEAR, 29T |
| 41 | FU6-2174-000 запросить цену → | SPRING, TENSION |
| 42 | FU6-2175-000 запросить цену → | SPRING, TORSION |
| 43 | WG8-5696-000 запросить цену → | PHOTO INTERRUPTER, TLP1243 SR204 |
| 44 | FC7-1770-000 запросить цену → | BUSHING |
| 45 | FS5-9714-000 запросить цену → | SCREW,STEPPED,M3 |
| 46 | FC6-4288-020 запросить цену → | LEVER, PRESSURE |

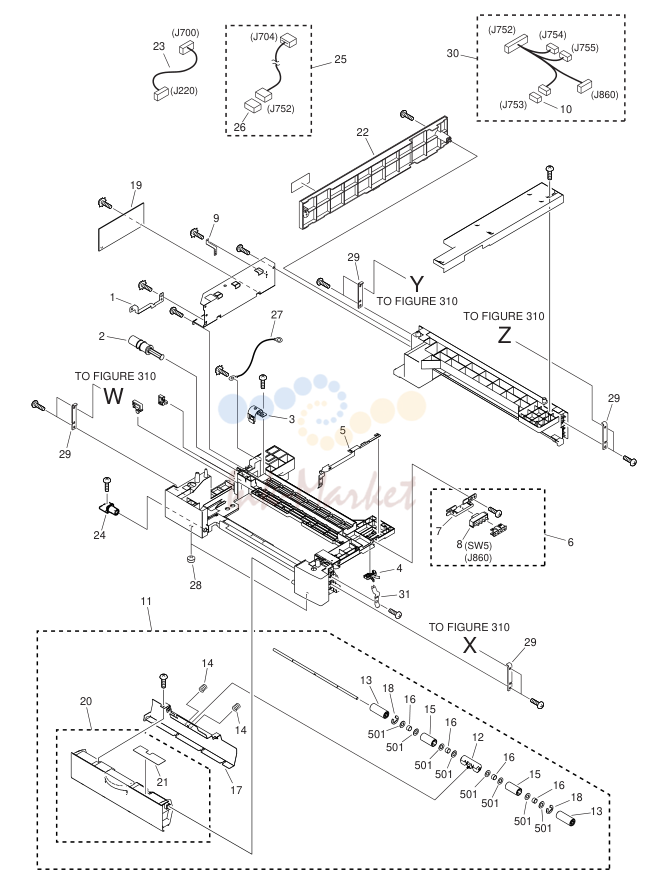

CASSETTE FEEDER в сборе(2 CASSETTE узел
| № | Артикул | Наименование |
|---|---|---|
| 1 | FC6-6720-000 запросить цену → | PLATE, GROUNDING |
| 2 | FB4-5532-000 запросить цену → | DAMPER |
| 3 | FB6-1608-000 запросить цену → | HOLDER, DAMPER |
| 4 | FC6-4357-000 запросить цену → | BLOCK, POSITION |
| 5 | FC6-6706-000 запросить цену → | PLATE, EARTH |
| 6 | FG6-8440-000 запросить цену → | SIZE DETECTION ASS'Y |
| 7 | FB6-1910-000 запросить цену → | MOUNT, SIZE SENSOR |
| 8 | WC2-5332-000 запросить цену → | SWITCH, PAPER SIZE SW5 |
| 10 | VS1-7177-002 запросить цену → | CONNECTOR, SNAP TIGHT, BK |
| 11 | FM2-4483-000 запросить цену → | VERTICAL PATH узел |
| 12 | FA8-2447-000 запросить цену → | MOUNT, ROLLER |
| 13 | FB6-1536-000 запросить цену → | ROLLER |
| 14 | FB6-1920-000 запросить цену → | SPRING, COMPRESSION |
| 15 | FB6-1996-000 запросить цену → | ROLLER, VERTICAL PATH |
| 16 | FB6-1997-000 запросить цену → | SPRING, COMPRESSION |
| 17 | FC6-6714-000 запросить цену → | GUIDE, VERTICAL PATH |
| 18 | XD9-0136-000 запросить цену → | RING, E |
| 19 | FM2-4495-000 запросить цену → | FEEDER CONTROLLER плата ASS'Y |
| 20 | FL2-3736-000 запросить цену → | COVER, VERTICAL PATH |
| 21 | FU5-8680-000 запросить цену → | LABEL,JAM |
| 22 | FC6-6710-000 запросить цену → | COVER, CASSETTE, REAR |
| 23 | FM2-4497-000 запросить цену → | CABLE, INTERFACE, 1 |
| 24 | FC6-6718-000 запросить цену → | SHAFT, COVER |
| 25 | FM2-4499-000 запросить цену → | CABLE, FEEDER |
| 26 | VS1-7177-013 запросить цену → | CONNECTOR, SNAP TIGHT |
| 27 | FM2-4500-000 запросить цену → | CABLE, EARTH |
| 28 | XH9-0135-000 запросить цену → | FOOT, RUBBER |
| 29 | FC8-0353-000 запросить цену → | PLATE, JOINT |
| 30 | FM2-4496-000 запросить цену → | CABLE, FEEDER |
| 31 | FC6-6712-000 запросить цену → | PLATE, EARTH |
| 501 | XD1-1106-235 запросить цену → | WASHER,COP |
Полный список запчастей доступен по запросу.
комментарии
