Canon imageRUNNER IR2200 IR2220 IR2250 IR2800 IR2820 IR2850 IR3300 IR3320 IR3350 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- MOUNTING HARDWARE 1
- READER в сборе (2/2)
- MIRROR в сборе 1

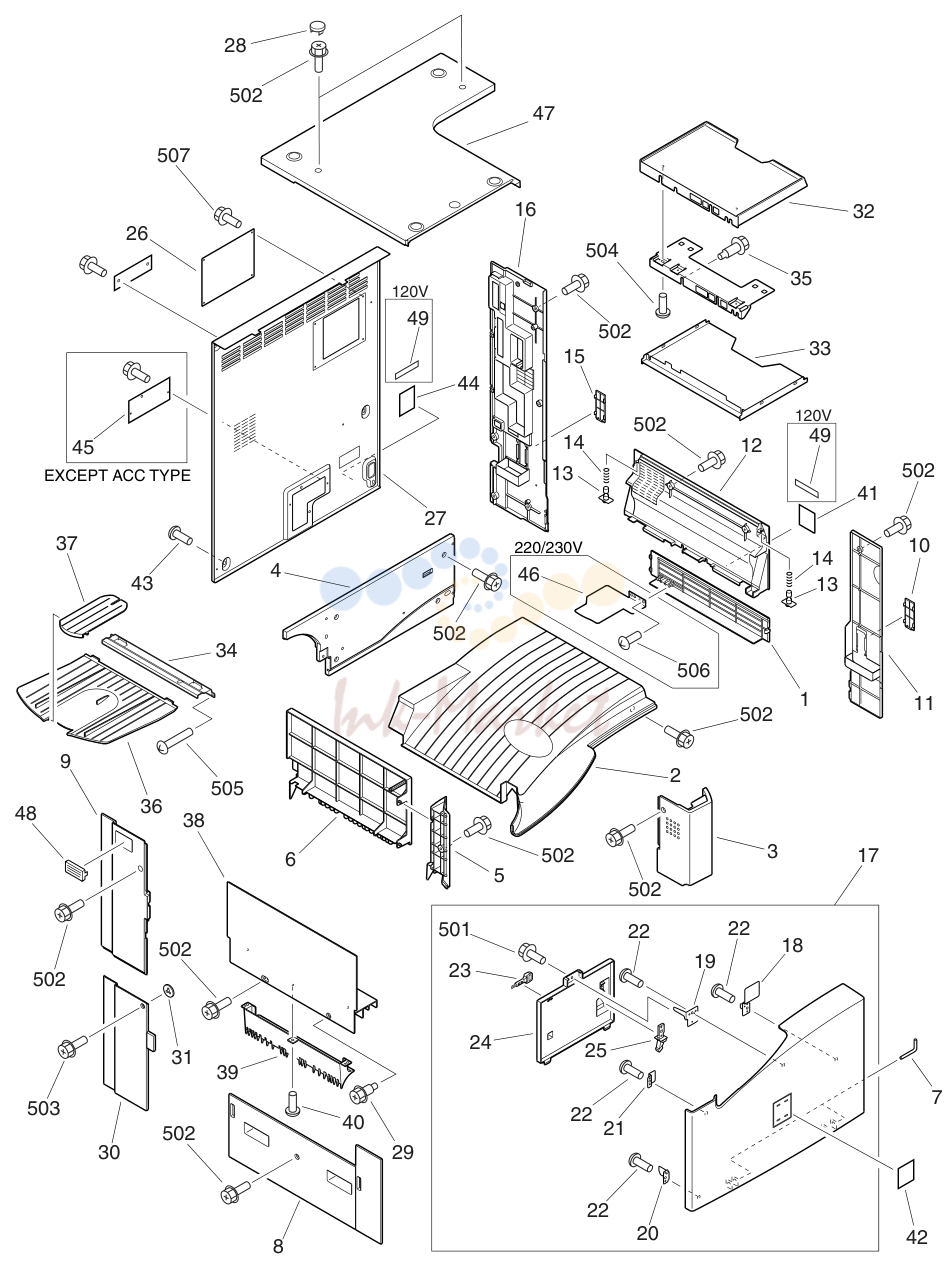

- EXTERNAL COVERS, PANELS, ETC.

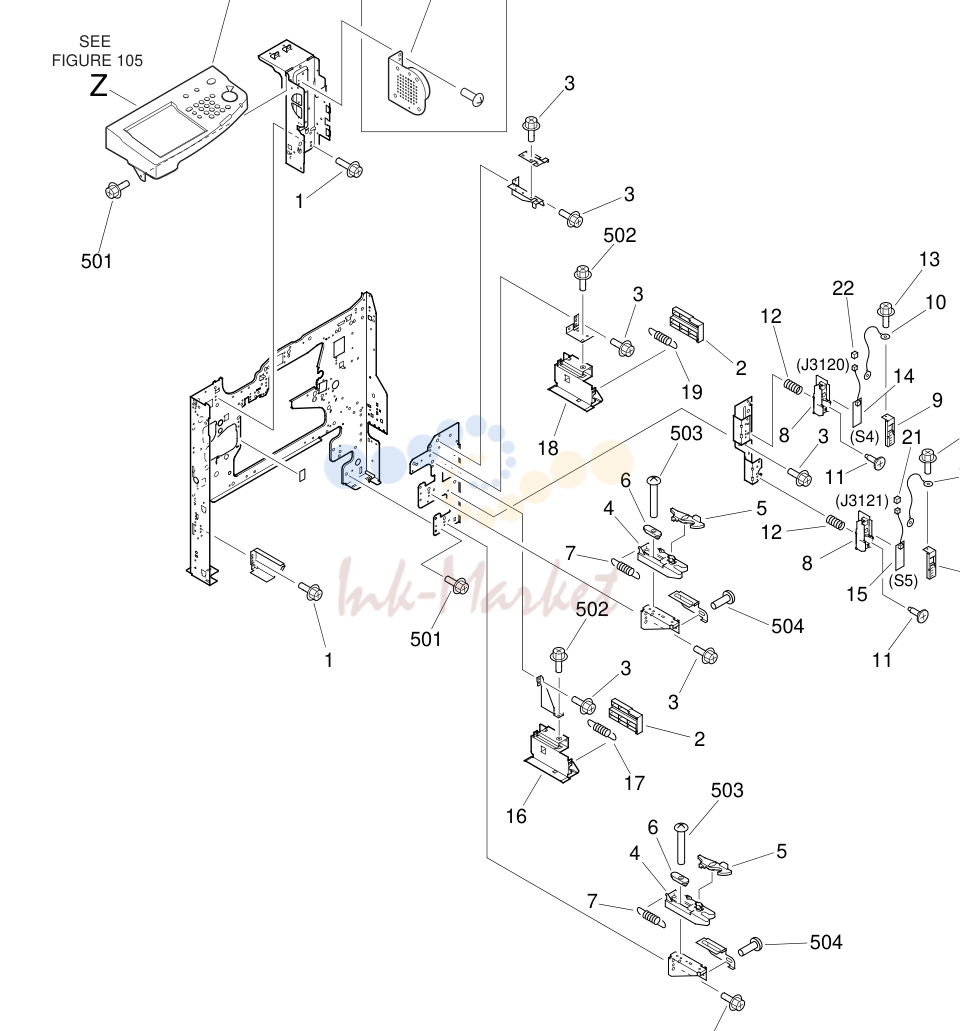

- MACHINE FRONT PLATE

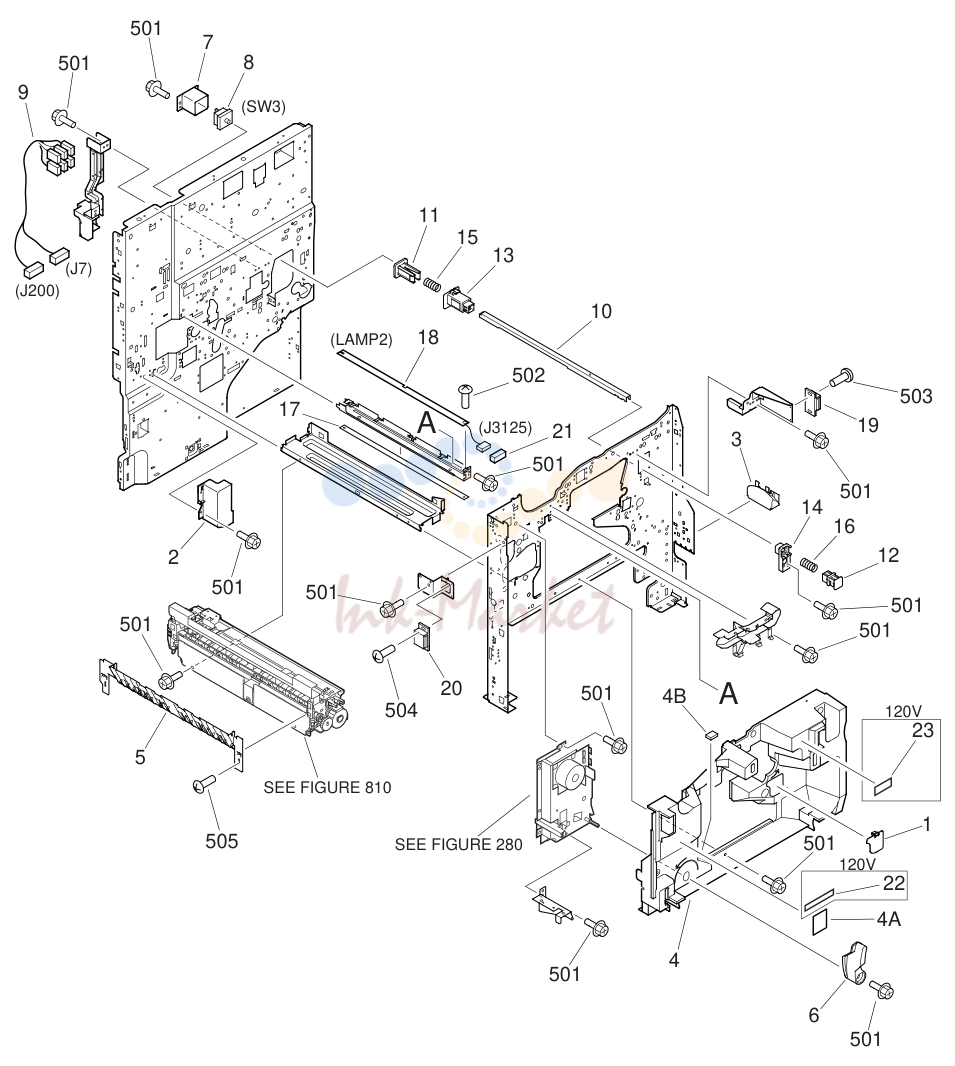

- INTERNAL COMPONENTS 1

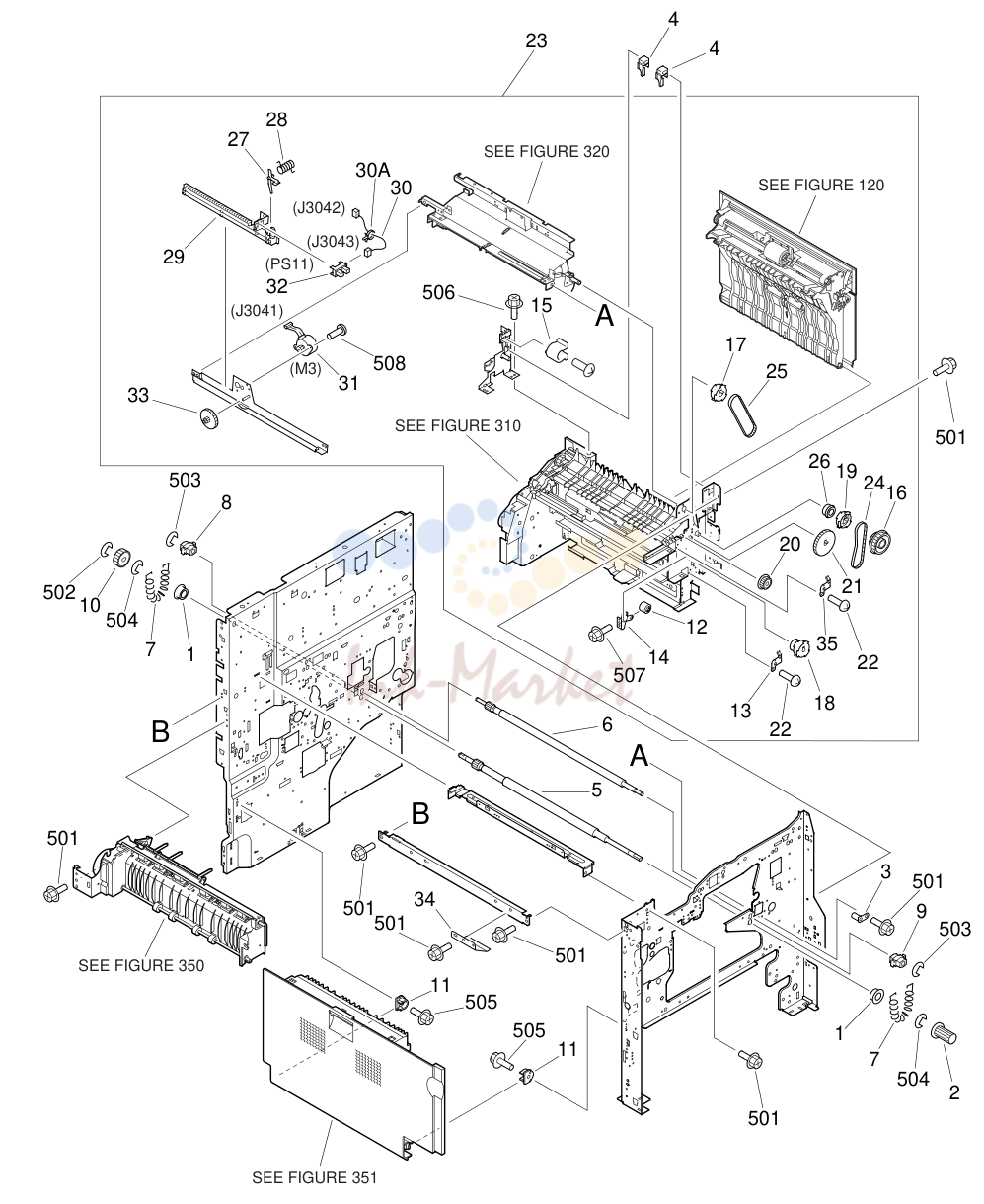

- INTERNAL COMPONENTS 2
- SEE FIGURE 330
- INTERNAL COMPONENTS 4
- INTERNAL COMPONENTS 5
- MACHINE REAR PLATE
- POWER CORD TERMINAL в сборе (100/120V)
- POWER CORD TERMINAL в сборе (220/240V)
- RIGHT DOOR в сборе
- CONTROL PANEL в сборе
- MASHINE EXHAUST FAN в сборе
- PAPER PICK-UP DRIVE в сборе
- FIXING FEEDER DRIVE в сборе
- CASSETTE
- PAPER PICK-UP MOUNT в сборе (2/2)
- MULTI FEEDER TRAY в сборе
- REGISTRATION FRONT GUIDE в сборе
- PAPER FEEDER в сборе
- PAPER DELIVERY в сборе
- LEFT VERTICAL PATH в сборе
- DUPLEXING FEEDER в сборе
- DRUM CARTRIDGE в сборе
- DEVELOPING в сборе
- FIXING в сборе
- CONTROLLER BOX в сборе
- PAPER PICK-UP плата в сборе
- Рисунок 300

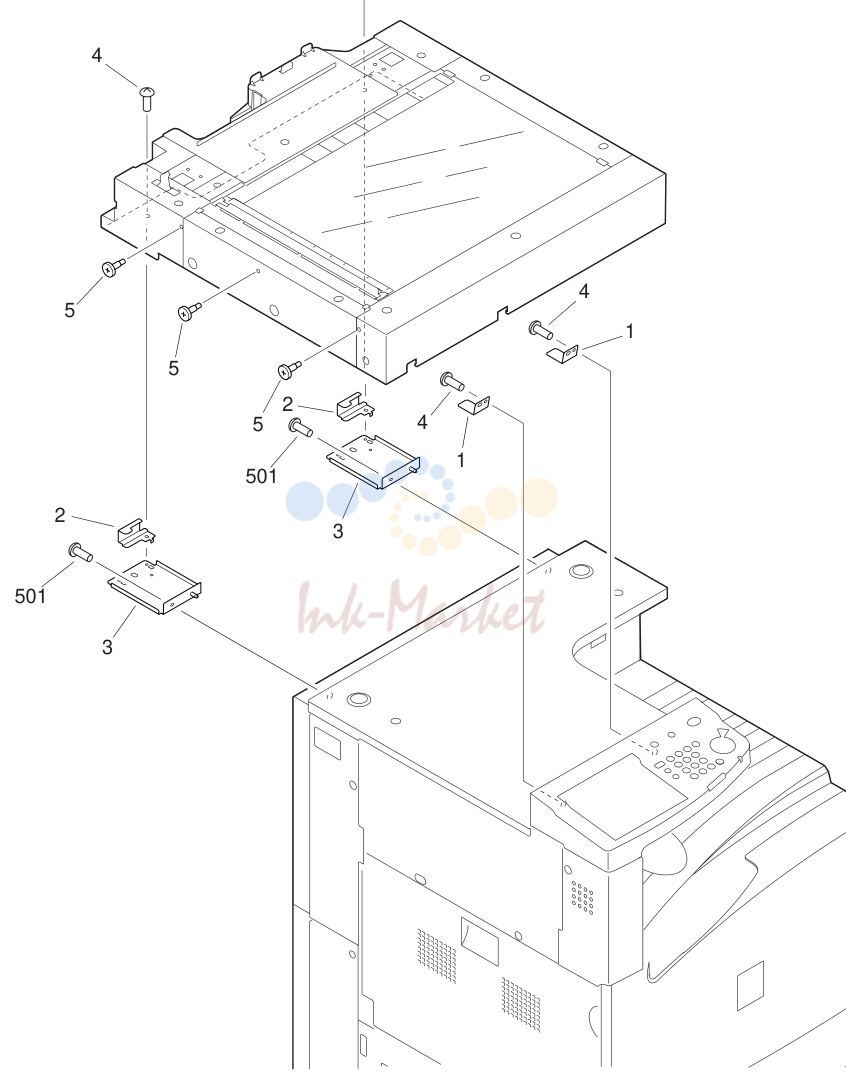

MOUNTING HARDWARE 1
| № | Артикул | Наименование |
|---|---|---|
| 1 | FB6-0334-000 запросить цену → | CLAW, READER FIXING, FRONT |
| 2 | FF6-2006-000 запросить цену → | PLATE, READER FIXING |
| 3 | FF6-1484-000 запросить цену → | PLATE, READER FIXING |
| 4 | XA9-1031-000 запросить цену → | SCREW,MACH.,TRUSS HEAD,M4X8 |
| 5 | FS5-9665-000 запросить цену → | SCREW, MIRROR FIXED |
| 501 | XB1-2401-007 запросить цену → | SCREW,MACH.,TRUSS HEAD,M4X10 |
| 1 | FS2-9540-000 запросить цену → | SCREW,STEPPED,M5 |
| 2 | FS2-9542-000 запросить цену → | SCREW,STEPPED |

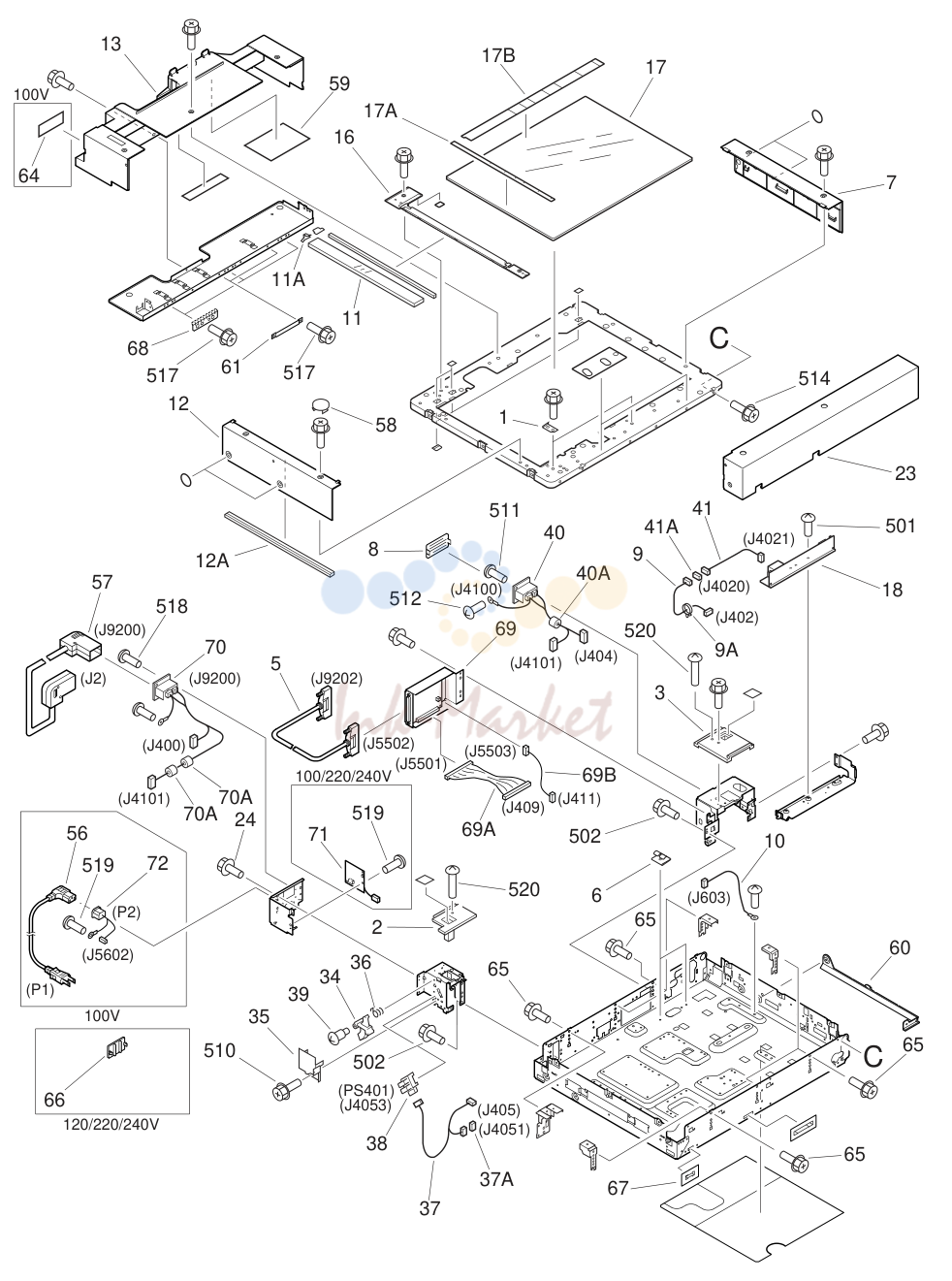

READER в сборе (2/2)
| № | Артикул | Наименование |
|---|---|---|
| 1 | FB4-5402-000 запросить цену → | PLATE, GLASS |
| 2 | FB5-3058-000 запросить цену → | COVER, POCKET, LEFT |
| 3 | FB5-3059-000 запросить цену → | COVER, POCKET, RIGHT |
| 4 | FB5-5206-000 запросить цену → | BELT, SCANNER DRIVE |
| 5 | FH2-6756-000 запросить цену → | CABLE, DDI-S INTERFACE J5502,9202 |
| 6 | FB5-5239-000 запросить цену → | PLATE, INVERTER |
| 7 | FB5-5221-000 запросить цену → | PANEL, READER, RIGHT |
| 8 | FH2-6552-000 запросить цену → | COVER, CONNECTOR |
| 9 | FF3-4279-000 запросить цену → | CABLE, INVERTER J402,4020 |
| WT2-5565-000 запросить цену → | CLAMP, CABLE | |
| 10 | FF3-4284-000 запросить цену → | CABLE, CCD GROUNDING J603 |
| 11 | FF5-9816-000 запросить цену → | GLASS, READER |
| FB5-4586-000 запросить цену → | SPRING, GROUNDING | |
| 12 | FF6-0342-000 запросить цену → | PANEL, READER, LEFT |
| FB5-5567-000 запросить цену → | SEAL, GLASS, 2 | |
| 13 | FF6-0384-020 запросить цену → | PANEL, REAR |
| 14 | FF6-0328-000 запросить цену → | SHIELD, CCD |
| 15 | FF6-0329-000 запросить цену → | SHIELD, MOTOR |
| 16 | FF6-0340-000 запросить цену → | GUIDE, PAPER |
| 17 | FF9-1858-000 запросить цену → | GLASS, COPYBOARD AB SIZE |
| FF9-1859-000 запросить цену → | GLASS, COPYBOARD INCH/A SIZE | |
| FF9-1860-000 запросить цену → | GLASS, COPYBOARD A SIZE | |
| FF9-1861-000 запросить цену → | GLASS, COPYBOARD INCH/AB SIZE | |
| FB5-3052-000 запросить цену → | PLATE, WIDTH INDEX AB SIZE | |
| FB5-4557-000 запросить цену → | PLATE, WIDTH INDEX INCH/A SIZE | |
| FB5-4558-000 запросить цену → | PLATE, WIDTH INDEX A SIZE | |
| FB5-4559-000 запросить цену → | PLATE, WIDTH INDEX INCH/AB SIZE | |
| FB5-4535-000 запросить цену → | PLATE, LENGTH INDEX AB SIZE | |
| FB5-4553-000 запросить цену → | PLATE, LENGTH INDEX INCH/A SIZE | |
| 210 | FB5-4554-000 запросить цену → | PLATE, LENGTH INDEX A SIZE |
| FB5-4555-000 запросить цену → | PLATE, LENGTH INDEX INCH/AB SIZE | |
| 18 | FH3-7211-020 запросить цену → | LAMP INVERTER плата в сборе |
| 19 | FH7-4666-000 запросить цену → | HEATER, PLATE 100V H5 J2020 |
| 20 | FH7-7550-000 запросить цену → | PAPER DETECT SENSOR узел SD1 J4060 |
| 21 | FS6-2913-000 запросить цену → | SPRING, TENSION |
| 22 | FS7-2399-000 запросить цену → | SPRING, TENSION |
| 23 | FF6-0346-000 запросить цену → | PANEL, READER, FRONT |
| 24 | XA9-0721-000 запросить цену → | SCREW,RS,M4X10 |
| 25 | XG9-0250-000 запросить цену → | BEARING, BALL |
| 26 | FB5-3498-000 запросить цену → | GUIDE, HEATER CABLE 100V |
| 27 | FH7-4665-000 запросить цену → | HEATER, PLATE 100V H4 J2000,2020 |
| 28 | FG6-7982-000 запросить цену → | CCD узел |
| FF3-4269-000 запросить цену → | CABLE, CCD POWER SUPPLY J602,4030 | |
| 29 | FB5-3085-000 запросить цену → | WIRE, SCANNER, FRONT (MECH) |
| 30 | FB5-3086-000 запросить цену → | WIRE, SCANNER, REAR (MECH) |
| 31 | FB5-3087-000 запросить цену → | PULLEY |
| 32 | FS5-3826-000 запросить цену → | PULLEY, 36T |
| 33 | FH6-1856-000 запросить цену → | MOTOR, STEPPING M400 J4010 |
| 34 | FB5-3090-000 запросить цену → | LEVER, SENSOR |
| 35 | FB5-3635-000 запросить цену → | COVER, SENSOR |
| 36 | FB5-3636-000 запросить цену → | SPRING, TORSION |
| 37 | FF3-4280-000 запросить цену → | CABLE, DF MOUNT, LEFT J405,4051,4053 |
| VS1-5057-003 запросить цену → | CONNECTOR, SNAP TIGHT J4051 | |
| 38 | FH7-7557-000 запросить цену → | PHOTO-INTERRUPTER PS401 J4053 |
| 39 | FS5-9227-000 запросить цену → | SCREW,STEPPED,M4 |
| 40 | FG3-1679-000 запросить цену → | CABLE, ADF-S, LATTICE J404,4100,4101 |
| WE8-5858-000 запросить цену → | CORE, FERRITE | |
| 41 | FF3-4273-000 запросить цену → | CABLE, INVERTER CONNECT J4020,4021 |
| VS1-6318-005 запросить цену → | CONNECTOR, SNAP TIGHT J4020 | |
| 210 | FB5-5551-000 запросить цену → | SPRING, LEAF |
| 44 | FB1-7109-000 запросить цену → | PULLEY |
| 45 | FB3-2398-020 запросить цену → | LEVER |
| 46 | FB5-3046-000 запросить цену → | PLATE, SKEW ADJUSTMENT |
| 47 | FB5-5228-000 запросить цену → | SPRING, LEAF |
| 48 | FB5-5544-000 запросить цену → | SPRING, LEAF |
| 49 | FF5-9820-000 запросить цену → | RAIL, SCANNER, FRONT |
| 50 | FF5-9821-000 запросить цену → | RAIL, SCANNER, REAR |
| 52 | FS5-9642-000 запросить цену → | SCREW,STEPPED,M4 |
| 53 | FG6-4971-000 запросить цену → | CABLE, HOME POSITION SENSOR J4051,4052 |
| 54 | FF3-4267-000 запросить цену → | CABLE, SCANNER MOTOR J401,4010 |
| 55 | FG3-1683-000 запросить цену → | CABLE, PAPER DETECT SENSOR J403,406,4030,4060 |
| 56 | RH2-5191-000 запросить цену → | CORD, POWER 100V P1 |
| 57 | FG6-4985-000 запросить цену → | CABLE, DDI-S POWER SUPPLY J2,9200 |
| 58 | FB5-5555-000 запросить цену → | COVER, BLANKING |
| 59 | FB5-5593-000 запросить цену → | LABEL,"SERVICE" |
| 60 | FB6-0340-000 запросить цену → | GUIDE, PAPER |
| 61 | FB6-0344-000 запросить цену → | RETAINER, GASKET |
| 62 | FF6-0331-000 запросить цену → | PLATE, BLANKING |
| 63 | FG3-2397-000 запросить цену → | CABLE, CCD J407,408,600,601 |
| 64 | FS6-8478-000 запросить цену → | LABLE, POWER 100V |
| 65 | XA9-0642-000 запросить цену → | SCREW,RS,M3X6 |
| 66 | FB5-5458-000 запросить цену → | COVER, INLET 120/220/240V |
| 67 | FB5-5462-000 запросить цену → | SHEET, FIXED SUPPORT |
| 68 | FB5-5467-000 запросить цену → | SPRING, LEAF |
| 69 | FG6-7978-000 запросить цену → | DDIS плата в сборе |
| FG3-2398-000 запросить цену → | CABLE, FLAT J409,5501 | |
| 210 | FG3-2399-000 запросить цену → | CABLE, DDIS POWER SUPPLY J411,5503 |
| 70 | FG3-1680-000 запросить цену → | CABLE, POWER SUPPLY, LATTICE J400,4101,9200 |
| 71 | FG3-1682-000 запросить цену → | FUSE плата в сборе 100/220/240V |
| 72 | FG6-5956-000 запросить цену → | CABLE, INLET 100V P2 J5602 |
| 501 | XB1-2300-407 запросить цену → | SCREW,MACH.,TRUSS HEAD,M3X4 |
| 502 | XB3-6400-800 запросить цену → | SCREW,RS,M4X8 |
| 503 | XB6-7300-409 запросить цену → | SCREW,TP,M3X4 |
| 504 | XD2-1100-642 запросить цену → | RING,E |
| 506 | XD3-1250-142 запросить цену → | PIN,SPRING |
| 507 | XB6-2400-508 запросить цену → | SETSCREW,M4X5 |
| 509 | XB1-2300-609 запросить цену → | SCREW,MACH.,TRUSS HEAD,M3X6 |
| 512 | XB2-7400-609 запросить цену → | SCREW,W/WASHER,M4X6 |
| 515 | XB3-6401-205 запросить цену → | SCREW,RS,M4X12 |
| 519 | XB2-7400-607 запросить цену → | SCREW,W/WASHER,M4X6 100/220/240V |
| 520 | XB6-7501-007 запросить цену → | SCREW,TP,M5X10 |
| 521 | XB6-7300-607 запросить цену → | SCREW,TP,M3X6 |

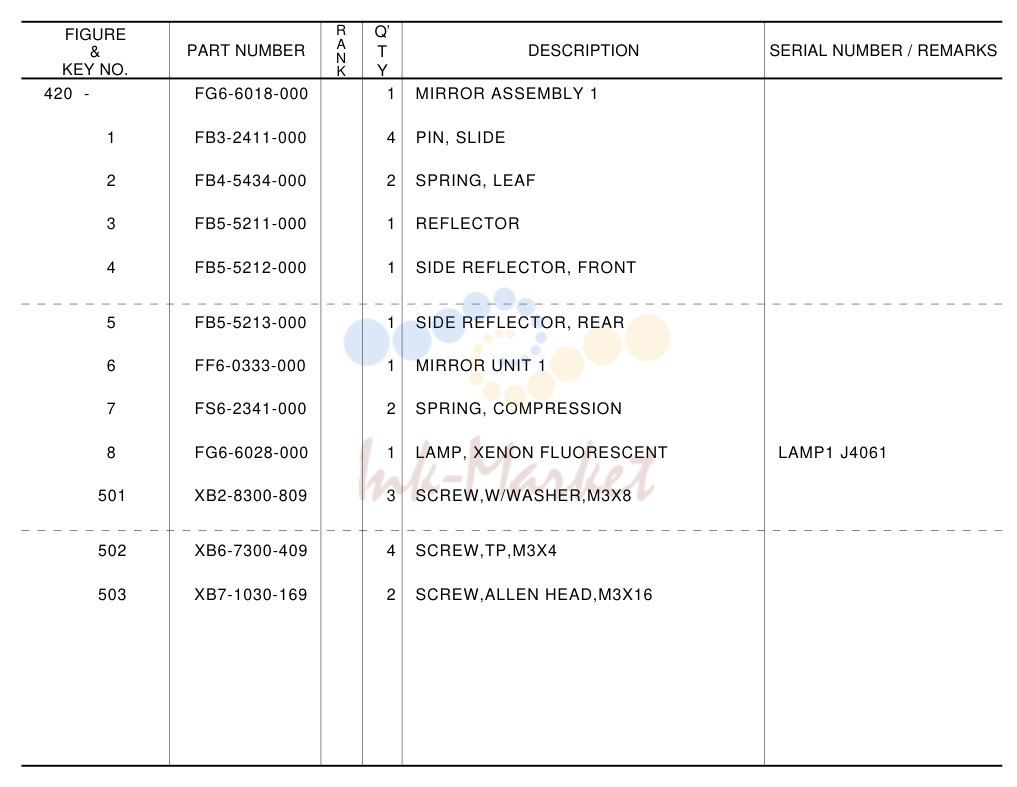

MIRROR в сборе 1
| № | Артикул | Наименование |
|---|---|---|
| 420 | FG6-6018-000 запросить цену → | MIRROR в сборе 1 |
| 1 | FB3-2411-000 запросить цену → | PIN, SLIDE |
| 2 | FB4-5434-000 запросить цену → | SPRING, LEAF |
| 3 | FB5-5211-000 запросить цену → | REFLECTOR |
| 4 | FB5-5212-000 запросить цену → | SIDE REFLECTOR, FRONT |
| 5 | FB5-5213-000 запросить цену → | SIDE REFLECTOR, REAR |
| 6 | FF6-0333-000 запросить цену → | MIRROR узел 1 |
| 7 | FS6-2341-000 запросить цену → | SPRING, COMPRESSION |
| 8 | FG6-6028-000 запросить цену → | LAMP, XENON FLUORESCENT LAMP1 J4061 |
| 501 | XB2-8300-809 запросить цену → | SCREW,W/WASHER,M3X8 |
| 502 | XB6-7300-409 запросить цену → | SCREW,TP,M3X4 |
| 503 | XB7-1030-169 запросить цену → | SCREW,ALLEN HEAD,M3X16 |
| 430 | FG6-6019-000 запросить цену → | MIRROR в сборе 2 |
| 2 | FB6-0342-000 запросить цену → | SPRING, LEAF |
| 3 | FB4-5435-000 запросить цену → | SLIDER B |
| 4 | FB5-5226-000 запросить цену → | PULLEY |
| 5 | FF6-0334-000 запросить цену → | MIRROR узел 2/3 |
| 6 | XA9-0425-000 запросить цену → | SETSCREW, HEX SOCKET |
| 501 | XB7-1030-069 запросить цену → | SCREW,ALLEN HEAD,M3X6 |
| 502 | XD2-1100-502 запросить цену → | RING,E |
| 931 | FG3-1681-000 запросить цену → | READER CONTROLLER плата в сборе |
| 1 | FG3-1736-070 запросить цену → | DIMM в сборе |
| VD7-1625-001 запросить цену → | FUSE, 60V, 5A | |
| FH4-6123-000 запросить цену → | IC, M38871M2-010GP, MCU | |
| FH4-5987-000 запросить цену → | IC, AN2190FHQ, D/A CONVERTER | |
| FH4-6102-000 запросить цену → | IC, UPD82425GD-001-LML | |
| FH4-6202-000 запросить цену → | IC, SLA7044MC | |
| FH4-5855-000 запросить цену → | IC, H8D2760A, PWM CONTROL | |
| FH3-0932-000 запросить цену → | COIL, CHOKE | |
| FH2-6856-000 запросить цену → | HOUSING | |
| FH2-5821-000 запросить цену → | CONNECTOR, 12P, MALE | |
| WS3-5264-000 запросить цену → | SOCKET CONTACT J400 плата READER CONTROLLER | |
| VS3-5083-002 запросить цену → | CONNECTOR, 2P, FEMALE | |
| WS3-5160-000 запросить цену → | SOCKET CONTACT, 18-24AWG J401 плата READER CONTROLLER | |
| VS1-6302-006 запросить цену → | CONNECTOR, 6P, MALE | |
| WS3-5569-000 запросить цену → | PIN, CONTACT J402 плата READER CONTROLLER | |
| VS1-6314-004 запросить цену → | CONNECTOR, 4P, FEMALE J403 плата READER CONTROLLER | |
| VS3-5083-004 запросить цену → | CONNECTOR, 4P, FEMALE | |
| VS1-5452-007 запросить цену → | CONNECTOR, 7P, FEMALE J405 плата READER CONTROLLER | |
| VS1-6314-006 запросить цену → | CONNECTOR, 6P, FEMALE J406 плата READER CONTROLLER | |
| VS1-6314-003 запросить цену → | CONNECTOR, 3P, MALE J407 плата READER CONTROLLER | |
| VS1-6314-010 запросить цену → | CONNECTOR, 10P, FEMALE J408 плата READER CONTROLLER | |
| VS1-6314-005 запросить цену → | CONNECTOR, 5P, FEMALE J409 плата READER CONTROLLER | |
| VS1-6407-080 запросить цену → | CONNECTOR, 80P, FEMALE J411 плата READER CONTROLLER | |
| VS1-6302-003 запросить цену → | CONNECTOR, 3P, FEMALE B1-2 | |
| VS1-6313-011 запросить цену → | CONNECTOR, 11P, FEMALE J601 плата CCD | |
| VS1-6313-004 запросить цену → | CONNECTOR, 4P, FEMALE J602 плата CCD | |
| VS1-6318-005 запросить цену → | CONNECTOR, SNAP TIGHT J4021 плата LAMP INVERTER | |
| VS1-5729-004 запросить цену → | CONNECTOR, 4P, MALE | |
| WS3-5301-000 запросить цену → | PIN CONTACT | |
| VS1-5057-003 запросить цену → | CONNECTOR, SNAP TIGHT | |
| VS1-6320-003 запросить цену → | CONNECTOR, 3P, MALE J4052 NPN OPTICAL HP SENSOR PS400 | |
| VS1-6321-003 запросить цену → | CONNECTOR, 3P, FEMALE B1-3 | |
| FH2-6480-000 запросить цену → | CONNECTOR, FEMALE | |
| WS3-5596-000 запросить цену → | PIN CONTACT, 18-24AWG | |
| VS1-5729-002 запросить цену → | CONNECTOR, 2P, MALE | |
| FH2-6756-000 запросить цену → | CABLE, DDI-S INTERFACE J5503 плата DIFFERENTIAL | |
| VS3-5083-003 запросить цену → | CONNECTOR, 3P, FEMALE 100V | |
| FH2-6855-000 запросить цену → | CONNECTOR, 12P, FEMALE | |
| FH2-5825-000 запросить цену → | PIN CONTACT, 16-20AWG | |
| 18 | FG6-7982-000 запросить цену → | CCD узел |
| 19 | FH3-7211-020 запросить цену → | LAMP INVERTER плата в сборе |
| 20 | FG6-7978-000 запросить цену → | DDIS плата в сборе |
| 21 | FG3-1682-000 запросить цену → | FUSE плата в сборе 100/220/240V |
| FH7-4665-000 запросить цену → | HEATER, PLATE 100V | |
| FH7-4666-000 запросить цену → | HEATER, PLATE 100V | |
| FH6-1856-000 запросить цену → | MOTOR, STEPPING | |
| FH7-7557-000 запросить цену → | PHOTO-INTERRUPTER | |
| FH7-7550-000 запросить цену → | PAPER DETECT SENSOR узел B2-2 |
EXTERNAL COVERS, PANELS, ETC.
| № | Артикул | Наименование |
|---|---|---|
| 1 | FB5-4769-000 запросить цену → | PANEL, RIGHT LOWER |
| 2 | FB5-5055-000 запросить цену → | PANEL, PRINTER, UPPER |
| 3 | FB5-5058-000 запросить цену → | PANEL, SUPPORT, LEFT |
| 4 | FB5-5063-000 запросить цену → | PANEL, INTERNAL, REAR |
| 5 | FB5-5182-000 запросить цену → | PANEL, LEFT SUPPORT, REAR |
| 6 | FB5-5186-030 запросить цену → | PANEL, PAPER DELIVERY |
| 7 | FB3-2224-000 запросить цену → | PIN, HINGE |
| 8 | FB5-5266-020 запросить цену → | LEFT PANEL, MIDDLE |
| 9 | FB5-5267-000 запросить цену → | LEFT PANEL, REAR |
| 10 | FB5-4731-000 запросить цену → | PLATE, BLANKING |
| 11 | FB5-4741-030 запросить цену → | RIGHT PANEL, FRONT |
| 12 | FB5-4767-000 запросить цену → | RIGHT PANEL, MIDDLE |
| 13 | FB5-4772-000 запросить цену → | LINK, TRAY |
| 14 | FS7-2404-000 запросить цену → | SPRING, COMPRESSION |
| 16 | FB5-4768-000 запросить цену → | RIGHT PANEL, REAR |
| 17 | FG6-5736-000 запросить цену → | PANEL, FRONT |
| 18 | FB5-5053-000 запросить цену → | PLATE, SWITCH SHAFT PRESSURE |
| 19 | FB5-5067-000 запросить цену → | PLATE, SHUTTER LEVER PRESSURE |
| 20 | FB5-5069-000 запросить цену → | PLATE, INTERLOCK |
| 21 | FB5-5070-000 запросить цену → | PLATE, CATCH, LEFT |
| 22 | XA9-0605-000 запросить цену → | SCREW,P,M4X8 |
| 23 | FB4-5380-000 запросить цену → | BRUSH, CLEANING |
| 24 | FB5-5052-000 запросить цену → | CASE, SERVICE |
| 25 | FF6-0074-020 запросить цену → | MIRROR CLEANING TOOL |
| 26 | FB1-7157-000 запросить цену → | COVER, BLANKING, REAR |
| 27 | FB5-5061-000 запросить цену → | PANEL, REAR |
| 28 | FB6-2852-000 запросить цену → | COVER, RUBBER |
| 29 | FS5-9661-000 запросить цену → | SCREW,STEPPED,RS,M4 |
| 100 | FB5-5057-000 запросить цену → | PANEL, WASTE TONER |
| 31 | XD9-0206-000 запросить цену → | SPACER, SCREW RETAINER |
| 32 | FB1-7737-000 запросить цену → | TABLE, DOCUMENT, UPPER |
| 33 | FB1-7738-000 запросить цену → | TABLE, DOCUMENT, LOWER |
| 34 | FB5-9806-000 запросить цену → | SUPPORT, COPY TRAY |
| 35 | XA9-1301-000 запросить цену → | SCREW, RS STEPPED, M4 |
| 36 | FB4-5933-000 запросить цену → | TRAY, DOCUMENT |
| 37 | FB5-5143-000 запросить цену → | TRAY, PAPER DELIVERY AUXILIARY |
| 38 | FB5-4859-000 запросить цену → | PANEL, PAPER DELIVERY |
| 39 | FB5-4860-000 запросить цену → | GUIDE, PAPER DELIVERY |
| 41 | RS6-8382-000 запросить цену → | LABEL, "WARNING LASER" |
| 42 | FB6-4433-000 запросить цену → | EMBLEM IR2200I |
| FB6-4434-000 запросить цену → | EMBLEM IR2800I | |
| FB6-4435-000 запросить цену → | EMBLEM IR3300I | |
| FB6-4436-000 запросить цену → | EMBLEM IMAGE RUNNER 3300I | |
| FB6-5907-000 запросить цену → | EMBLEM IR2250I | |
| FB6-5908-000 запросить цену → | EMBLEM IR2850I | |
| FB6-5909-000 запросить цену → | EMBLEM IR3350I | |
| FB6-5910-000 запросить цену → | EMBLEM IMAGE RUNNER 2220I | |
| FB6-5911-000 запросить цену → | EMBLEM IMAGE RUNNER 3320I | |
| FB6-5912-000 запросить цену → | EMBLEM IMAGE RUNNER 2220N | |
| FB6-5913-000 запросить цену → | EMBLEM IMAGE RUNNER 3320N | |
| FB6-5914-000 запросить цену → | EMBLEM IR2220I | |
| FB6-5915-000 запросить цену → | EMBLEM IR2820I | |
| FB6-5916-000 запросить цену → | EMBLEM IR3320I | |
| FB6-5917-000 запросить цену → | EMBLEM IR2220N | |
| FB6-5918-000 запросить цену → | EMBLEM IR3320N | |
| FB6-5927-000 запросить цену → | EMBLEM IMAGE RUNNER 3320G | |
| 43 | XA9-0266-000 запросить цену → | SCREW,W/WASHER,M4X8 |
| 45 | FB5-5068-000 запросить цену → | PLATE, BLANKING EXCEPT ACC TYPE |
| 46 | FB3-2381-000 запросить цену → | COVER, PAPER PICK-UP, LOWER 220/230V |
| 47 | FB5-5066-000 запросить цену → | PANEL, UPPER |
| 48 | FH2-5824-000 запросить цену → | COVER, CONNECTOR, 1 |
| 49 | FB5-0332-000 запросить цену → | LABEL,"WARNING,LASER" 120V |
| 501 | XB3-6400-805 запросить цену → | SCREW,RS,M4X8 |
| 502 | XB3-6400-800 запросить цену → | AR SCREW,RS,M4X8 |
| 504 | XB4-7300-609 запросить цену → | SCREW,TAPPING,TRUSS HEAD,M3X6 |
| 505 | XB6-7401-206 запросить цену → | SCREW,TP,M4X12 |
| 506 | XB4-7400-809 запросить цену → | SCREW,TAPPING,TRUSS HEAD,M4X8 220/230V |
MACHINE FRONT PLATE
| № | Артикул | Наименование |
|---|---|---|
| 1 | XA9-0721-000 запросить цену → | AR SCREW,RS,M4X10 |
| 2 | FB5-3928-000 запросить цену → | COVER, RIGHT RAIL |
| 3 | XA9-0626-000 запросить цену → | SCREW,RS,M3X6 |
| 4 | FB3-2937-000 запросить цену → | BLOCK, CASSETTE STOP |
| 5 | FB5-1471-000 запросить цену → | LEVER, CLICK |
| 6 | FB5-4762-000 запросить цену → | GUIDE, CASSETTE CLICK |
| 7 | FS7-2287-000 запросить цену → | SPRING, TENSION |
| 8 | FB3-2947-000 запросить цену → | HOLDER, плата |
| 9 | FF6-0112-000 запросить цену → | COVER, SIZE SENSOR плата |
| 10 | FF3-1171-000 запросить цену → | CABLE, GROUNDING |
| 11 | FS5-9397-000 запросить цену → | SCREW,STEPPED,M4 |
| 12 | FS6-2311-000 запросить цену → | SPRING, COMPRESSION |
| 14 | FG3-1617-000 запросить цену → | UPPER CASSETTE SIZE плата ASS'Y S4 J3120 |
| 15 | FG3-1618-000 запросить цену → | LOWER CASSETTE SIZE плата ASS'Y S5 J3121 |
| 16 | FF6-0087-000 запросить цену → | RAIL, RIGHT, LOWER |
| 17 | FS7-2288-000 запросить цену → | SPRING, TENSION |
| 18 | FF6-0096-000 запросить цену → | RAIL, RIGHT, UPPER |
| 21 | VS1-5057-006 запросить цену → | CONNECTOR, SNAP TIGHT J3121 |
| 22 | VS1-5057-007 запросить цену → | CONNECTOR, SNAP TIGHT J3120 |
| 501 | XB3-6400-800 запросить цену → | AR SCREW,RS,M4X8 |
| 502 | XB3-6400-805 запросить цену → | SCREW,RS,M4X8 |
| 503 | XB1-2301-009 запросить цену → | SCREW,MACH.,TRUSS HEAD,M3X10 |
| 504 | XB6-7400-609 запросить цену → | SCREW,TP,M4X6 |
INTERNAL COMPONENTS 1
| № | Артикул | Наименование |
|---|---|---|
| 1 | FB5-5144-000 запросить цену → | COVER, AUXILIARY |
| 2 | FB5-5155-000 запросить цену → | COVER, FIXING CONNECTOR |
| 3 | FB5-5185-000 запросить цену → | HANDLE, RIGHT FRONT |
| 4 | FF6-0107-000 запросить цену → | COVER, INTERNAL |
| FB5-0281-000 запросить цену → | LABEL, "CAUTION LASER" | |
| FB5-4839-000 запросить цену → | DAMPER, PAPER FEED | |
| 5 | FF6-0138-000 запросить цену → | GUIDE, PAPER DELIVERY |
| 6 | FG6-0561-000 запросить цену → | FEEDER ENGAGEMENT HANDLE узел |
| 7 | FB4-3061-000 запросить цену → | MOUNT, DOOR SWITCH |
| 8 | WC8-5178-000 запросить цену → | SWITCH, INTERLOCK SW3 |
| 9 | FG3-1602-000 запросить цену → | CABLE, DOOR SWITCH, AC J7,200 |
| 10 | FB4-3062-000 запросить цену → | SHAFT, DOOR SWITCH |
| 11 | FB4-3063-000 запросить цену → | BLOCK, SWITCH PRESSURE |
| 12 | FB4-3064-000 запросить цену → | BLOCK, SHAFT PRESSURE |
| 13 | FB4-3065-000 запросить цену → | HOLDER, DOOR SWITCH, REAR |
| 14 | FB4-3066-000 запросить цену → | HOLDER, DOOR SWITCH, FRONT |
| 15 | FS6-2784-000 запросить цену → | SPRING, COMPRESSION |
| 16 | FS7-2411-000 запросить цену → | SPRING, COMPRESSION |
| 17 | FB3-2765-000 запросить цену → | FILTER, PRECONDITION. EXPOSURE |
| 18 | FG5-6297-000 запросить цену → | PRECONDITIONING LAMP плата узел LAMP2 J3125 |
| 19 | XZ9-0527-000 запросить цену → | MAGNET CATCH |
| 20 | XZ9-0526-000 запросить цену → | MAGNET CATCH |
| 21 | VS1-5057-002 запросить цену → | CONNECTOR, SNAP TIGHT J3125 |
| 22 | FB5-0333-000 запросить цену → | LABEL,"WARNING,HIGH VOLTAGE" 120V |
| 23 | FS6-8992-000 запросить цену → | LABEL, TONER 120V |
| 501 | XB3-6400-800 запросить цену → | AR SCREW,RS,M4X8 |
| 502 | XB1-2300-609 запросить цену → | SCREW,MACH.,TRUSS HEAD,M3X6 |
| 503 | XB2-8300-807 запросить цену → | SCREW,W/WASHER,M3X8 |
| 102 | XB6-7300-605 запросить цену → | SCREW,TP,M3X6 |
INTERNAL COMPONENTS 2
| № | Артикул | Наименование |
|---|---|---|
| 1 | FA1-0056-000 запросить цену → | BUSHING |
| 2 | FB1-7214-000 запросить цену → | KNOB |
| 3 | FB3-2214-000 запросить цену → | PIN, POSITIONING |
| 4 | FB3-2829-000 запросить цену → | BLOCK, MULTI FEED TRAY, STOP |
| 5 | FF6-0086-000 запросить цену → | ROLLER, REGISTRATION, LOWER |
| 6 | FF6-0097-000 запросить цену → | ROLLER, REGISTRATION, UPPER |
| 7 | FS2-2783-000 запросить цену → | SPRING, TENSION |
| 8 | FS5-1261-000 запросить цену → | BUSHING, REGISTRATION, UPPER |
| 9 | FS5-1944-000 запросить цену → | BUSHING |
| 10 | FS7-0738-000 запросить цену → | GEAR, 29T |
| 11 | FB5-5175-000 запросить цену → | BUSHING, LEFT VERTICAL PATH |
| 12 | FB5-4726-000 запросить цену → | ROLLER, BELT ADJUSTING |
| 13 | FB5-4727-000 запросить цену → | SPRING, LEAF, GROUNDING |
| 14 | FB5-5289-000 запросить цену → | HOLDER, ROLLER |
| 15 | FS5-1589-000 запросить цену → | BUSHING |
| 16 | FS5-3821-000 запросить цену → | PULLEY, 40T/GEAR, 16T |
| 17 | FS5-3822-000 запросить цену → | PULLEY, 40T |
| 18 | FS5-3823-000 запросить цену → | PULLEY, 40T |
| 19 | FS5-3831-000 запросить цену → | PULLEY, 40T |
| 20 | FS6-0572-000 запросить цену → | GEAR, 16T |
| 21 | FS7-0760-000 запросить цену → | GEAR, 38T |
| 22 | XA9-0591-000 запросить цену → | SCREW,M3X8 |
| 23 | FG6-5644-130 запросить цену → | PAPER PICK-UP в сборе |
| 24 | XF2-3110-840 запросить цену → | BELT, TIMING |
| 25 | XF2-3113-140 запросить цену → | BELT, TIMING |
| 26 | XG9-0250-000 запросить цену → | BEARING, BALL |
| 27 | FB5-9801-000 запросить цену → | LINK, SIDE REGISTRATION |
| 28 | FB3-2996-000 запросить цену → | SPRING, TORSION |
| 29 | FB5-4720-000 запросить цену → | BLOCK, SIDE REGIST. SENSOR |
| 103 | FF3-4174-000 запросить цену → | CABLE, SIDE REGIST. SENSOR J3042,3043 |
| WT2-5565-000 запросить цену → | CLAMP, CABLE | |
| 31 | FH6-1253-000 запросить цену → | MOTOR, STEPPING, DC24V M3 J3041 |
| 32 | FH7-7462-000 запросить цену → | PHOTO-INTERRUPTER PS11 J3043 |
| 33 | FS7-0750-000 запросить цену → | GEAR, 56T/14T |
| 34 | FB5-9789-000 запросить цену → | SPRING, LEAF |
| 35 | FB5-9809-000 запросить цену → | SPRING, LEAF |
| 501 | XB3-6400-800 запросить цену → | AR SCREW,RS,M4X8 |
| 502 | XD2-1100-402 запросить цену → | RING,E |
| 503 | XD2-1100-502 запросить цену → | RING,E |
| 504 | XD2-1100-642 запросить цену → | RING,E |
| 505 | XB3-7400-809 запросить цену → | SCREW,RS TOOTHED LOCK,M4X8 |
| 506 | XB3-6300-609 запросить цену → | SCREW,RS,M3X6 |
| 507 | XB3-6300-800 запросить цену → | SCREW,RS,M3X8 |
| 508 | XB1-2300-609 запросить цену → | SCREW,MACH.,TRUSS HEAD,M3X6 |
Полный список запчастей доступен по запросу.
комментарии
