Canon imageRUNNER IR2016 IR2020 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- EXTERNAL COVERS, PANELS, ETC.
- MACHINE FRONT PLATE
- INTERNAL COMPONENTS 1
- INTERNAL COMPONENTS 2
- MACHINE REAR PLATE

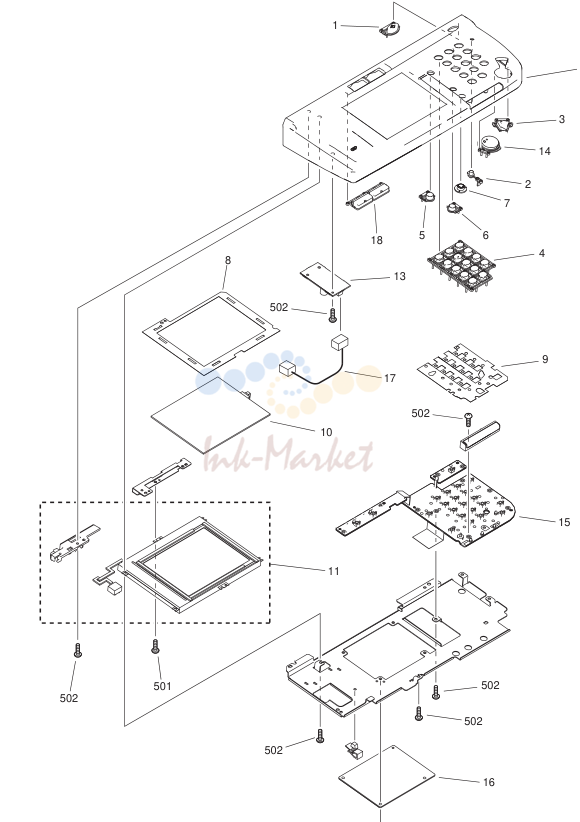

- CONTROL PANEL в сборе

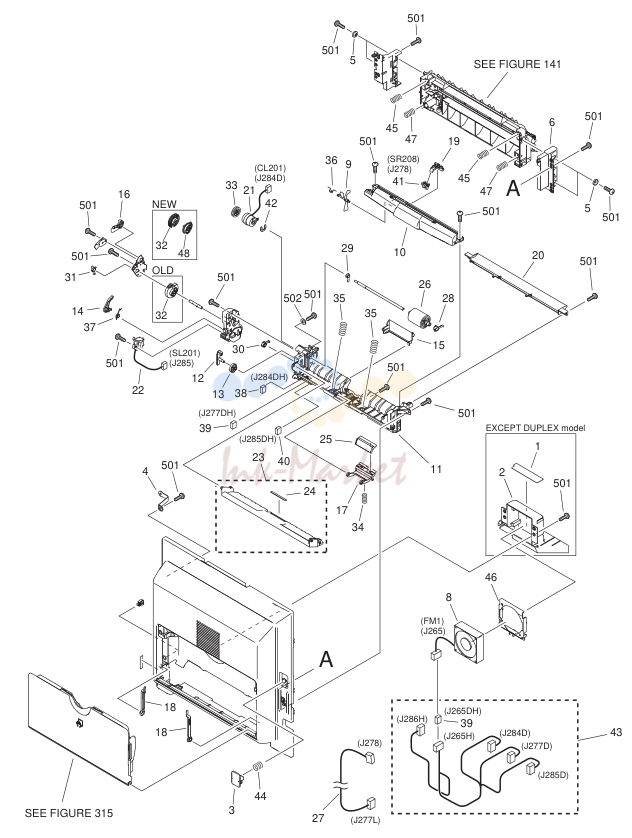

- LEFT DOOR в сборе

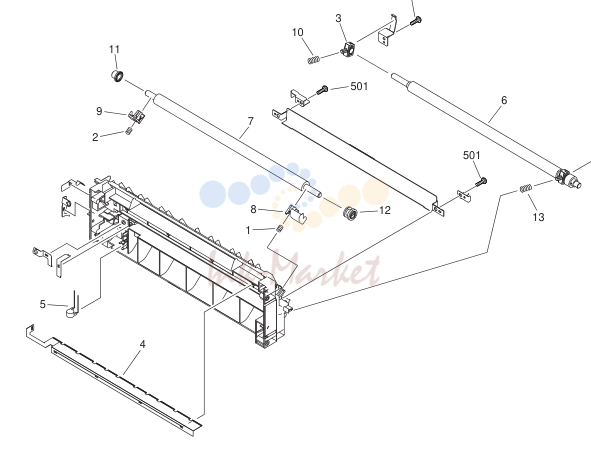

- TRANSFER MOUNT в сборе

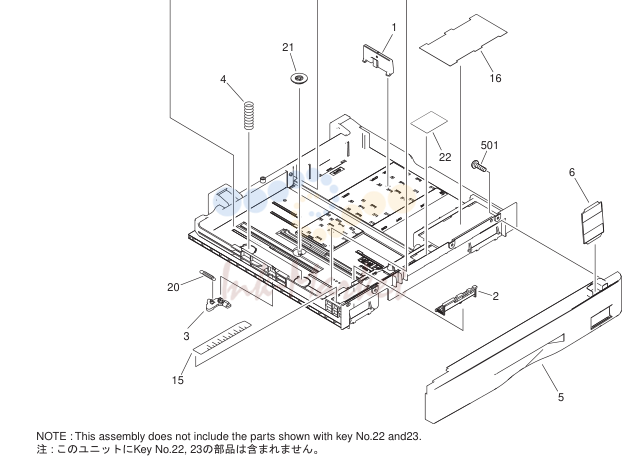

- CASSETTE

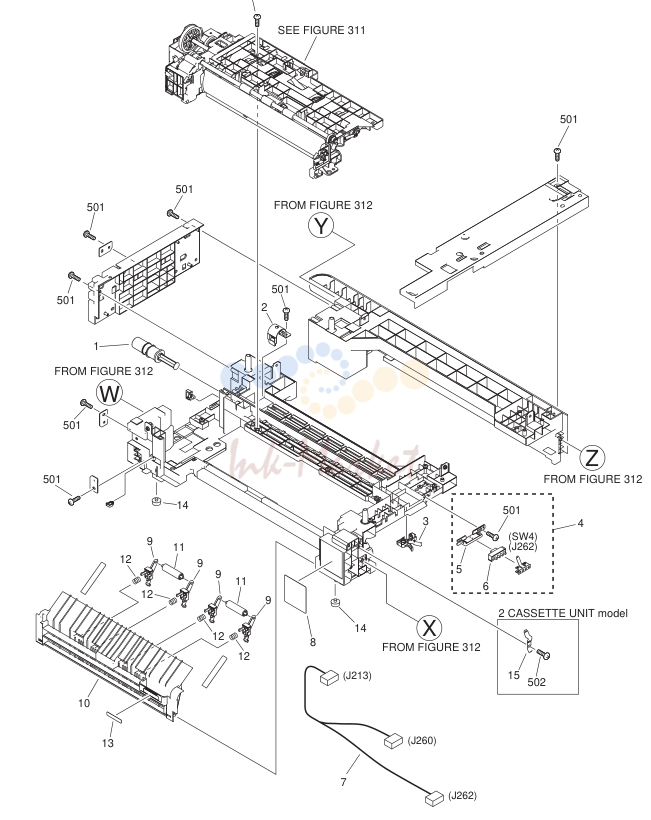

- CASSETTE FEEDER в сборе
- PAPER PICK-UP в сборе
- CASSETTE FEEDER в сборе (2 CASSETTE узел
- PAPER PICK-UP в сборе (2 CASSETTE узел
- MULTI FEED TRAY ASS'Y
- PAPER DELIVERY в сборе
- READER в сборе
- DEVELOPING в сборе
- FIXING в сборе
- SEE FIGURE S50

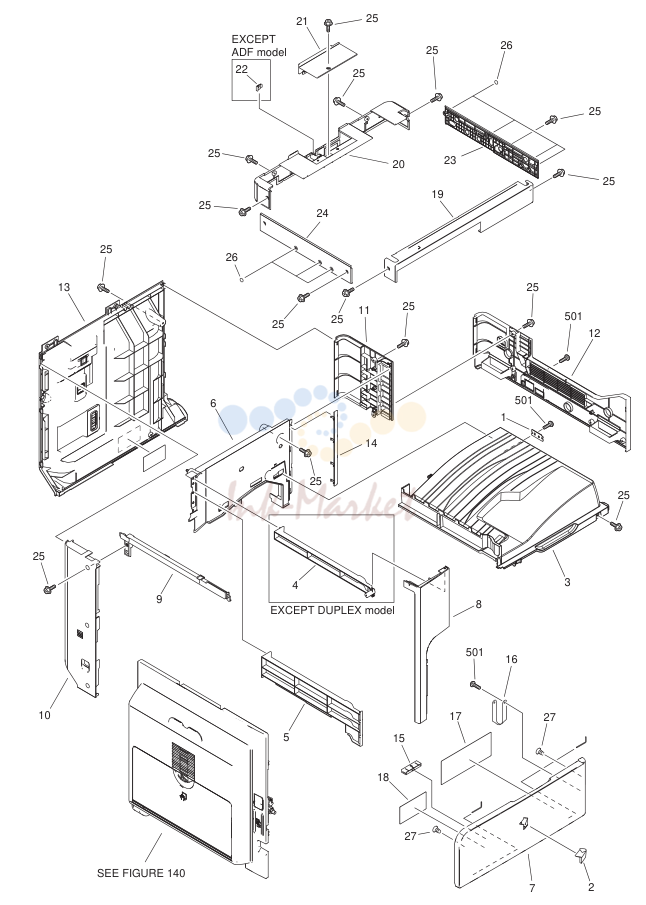

EXTERNAL COVERS, PANELS, ETC.
| № | Артикул | Наименование |
|---|---|---|
| 1 | FC6-4476-000 запросить цену → | PLATE, SUPPORT, COVER |
| 2 | FC5-1280-000 запросить цену → | EMBLEM |
| 3 | FC6-4259-020 запросить цену → | TRAY, DELIVERY |
| 4 | FC6-4260-000 запросить цену → | COVER, PAPER FEED A EXCEPT DUPLEX model |
| 5 | FC6-4261-000 запросить цену → | COVER, PAPER FEED B |
| 6 | FC6-4262-000 запросить цену → | COVER, REAR, DELIVERY |
| 7 | FL2-6297-000 запросить цену → | COVER, FRONT iR2020S |
| 7 | FL2-4944-000 запросить цену → | COVER, FRONT iR2020J |
| 7 | FL2-4960-000 запросить цену → | COVER, FRONT iR2020i |
| 7 | FL2-4945-000 запросить цену → | COVER, FRONT iR2020 |
| 7 | FL2-4948-000 запросить цену → | COVER, FRONT iR2016J |
| 7 | FL2-4962-000 запросить цену → | COVER, FRONT iR2016i |
| 7 | FL2-4949-000 запросить цену → | COVER, FRONT iR2016 |
| 7 | FL2-4961-000 запросить цену → | COVER, FRONT imageRUNNER2020i |
| 7 | FL2-4946-000 запросить цену → | COVER, FRONT imageRUNNER2020 |
| 7 | FL2-4947-000 запросить цену → | COVER, FRONT imageRUNNER2016J |
| 7 | FL2-4963-000 запросить цену → | COVER, FRONT imageRUNNER2016i |
| 7 | FL2-4950-000 запросить цену → | COVER, FRONT imageRUNNER2016 |
| 8 | FC6-4264-010 запросить цену → | COVER, LEFT, FRONT |
| 9 | FC6-4265-020 запросить цену → | COVER, LEFT, CENTER |
| 10 | FC6-4266-000 запросить цену → | COVER, REAR, LEFT |
| 11 | FC6-4267-000 запросить цену → | COVER, RIGHT, UPPER |
| 12 | FC6-4268-000 запросить цену → | COVER, RIGHT, LOWER |
| 13 | FC6-4269-040 запросить цену → | COVER, REAR |
| 14 | FC6-4272-000 запросить цену → | COVER, BLIND |
| 15 | FC6-4271-000 запросить цену → | COVER, FOOL PROOF |
| 16 | FC6-4273-000 запросить цену → | STRAP, COVER SUPPORT |
| 17 | FU5-8602-000 запросить цену → | LABEL, TONER CARTRIDGE |
| 17 | FU6-8435-000 запросить цену → | LABEL, TONER CARTRIDGE |
| 17 | FU6-8434-000 запросить цену → | LABEL, TONER CARTRIDGE |
| 18 | FU5-8603-000 запросить цену → | LABEL, LEVER, DEVELOPING SET |
| 19 | FC6-4519-000 запросить цену → | COVER, READER, FRONT |
| 20 | FC6-4529-000 запросить цену → | COVER, READER, REAR |
| 21 | FC6-4580-000 запросить цену → | WINDOW, плата |
| 22 | FC6-4724-000 запросить цену → | COVER, CABLE, DF EXCEPT ADF model |
| 23 | FL2-3268-010 запросить цену → | COVER, READER, RIGHT |
| 24 | FL2-3269-000 запросить цену → | COVER, READER, LEFT |
| 25 | XA9-1567-000 запросить цену → | AR SCREW, RS, M3X8.5 |
| 26 | FC6-4513-000 запросить цену → | SEAL |
| 27 | FA9-3870-000 запросить цену → | CATCH, MAGNET |
| 501 | XB4-5401-005 запросить цену → | SCREW, P, M4X10 |

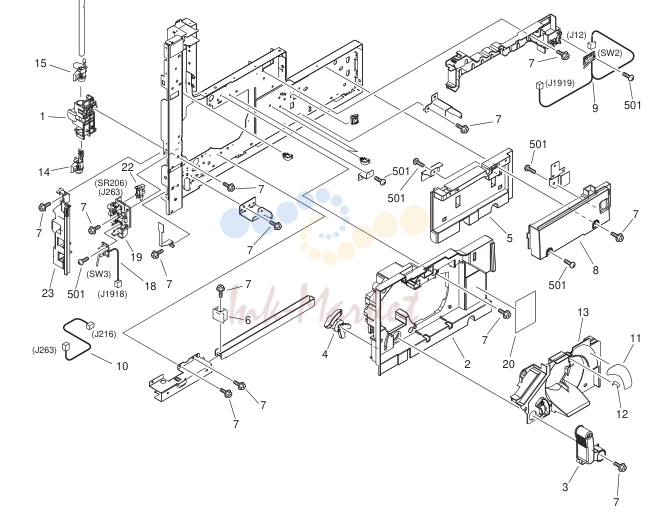

MACHINE FRONT PLATE
| № | Артикул | Наименование |
|---|---|---|
| 1 | FC6-4113-000 запросить цену → | BUSHING, HOOK |
| 2 | FC6-4140-020 запросить цену → | PANEL, INNER |
| 3 | FC7-1757-020 запросить цену → | LEVER, DEV, PRESSURE EUR |
| 3 | FC6-4143-020 запросить цену → | LEVER, DEV, PRESSURE EXCEPT EUR |
| 4 | FC6-4146-020 запросить цену → | ARM, RELEASE, LEFT DOOR |
| 5 | FC6-4149-000 запросить цену → | PANEL, INNER, RIGHT |
| 6 | FC6-4690-000 запросить цену → | CAP, GRIP, FRONT |
| 7 | XA9-1567-000 запросить цену → | AR SCREW, RS, M3X8.5 |
| 8 | FC6-7092-000 запросить цену → | PANEL, INNER, UPPER |
| 9 | FM2-4433-000 запросить цену → | DOOR SWITCH плата ASS'Y 2 SW2,J12,J1919 |
| 10 | FM2-4426-000 запросить цену → | CABLE, WASTE TONER DETECTION J216,J263 |
| 11 | FU5-8574-000 запросить цену → | LABEL, TONER BOTTLE |
| 12 | FU5-8608-000 запросить цену → | LABEL, TONER SET INSTRUCTION |
| 13 | FC6-4144-000 запросить цену → | GUIDE, TONER BOTTLE |
| 14 | FC6-4114-000 запросить цену → | HOOK, DOOR, LOWER |
| 15 | FC6-4115-000 запросить цену → | HOOK, DOOR, MIDDLE |
| 16 | FC6-4120-000 запросить цену → | HOOK, DOOR, UPPER |
| 17 | FU6-2194-000 запросить цену → | SPRING, TENSION |
| 18 | FM2-4020-000 запросить цену → | DOOR SWITCH плата ASS'Y SW3,J1918 |
| 19 | FC6-4147-000 запросить цену → | GUIDE, SENSOR, TONER FULL |
| 20 | FU5-8610-000 запросить цену → | LABEL, CAUTION, LASER |
| 21 | FC6-4116-000 запросить цену → | BUSHING, DOOR HOOK, UPPER |
| 22 | WG8-5696-000 запросить цену → | PHOTO INTERRUPTER, TLP1243 SR206,J263 |
| 23 | FC6-4719-000 запросить цену → | COVER, INNER, FRONT LEFT |

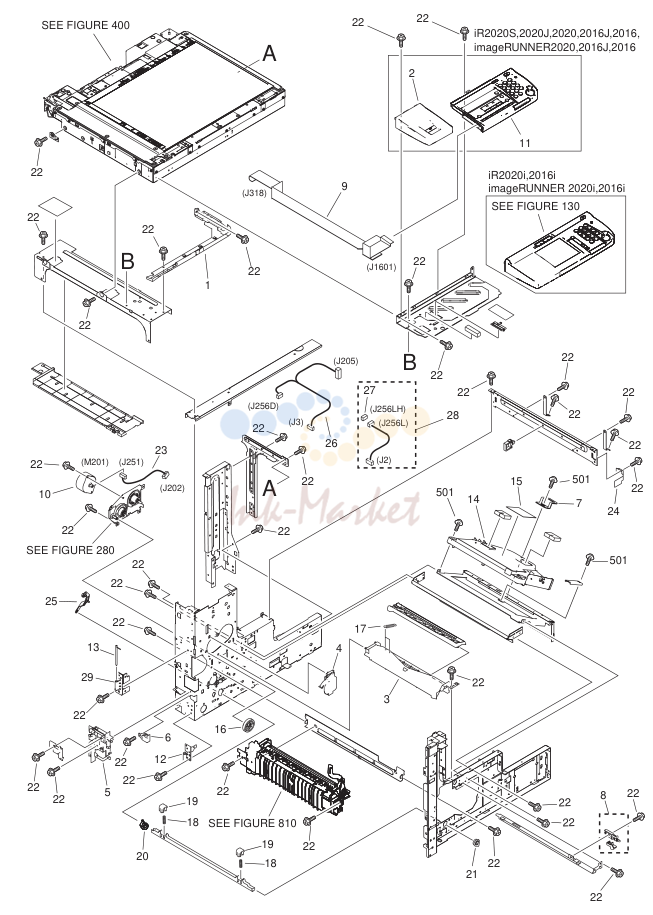

INTERNAL COMPONENTS 1
| № | Артикул | Наименование |
|---|---|---|
| 1 | FC6-4235-000 запросить цену → | COVER, OPERATOR, LOWER iR2020S,2020J,2020,iR20 |
| 2 | FC6-4236-000 запросить цену → | COVER, OPERATOR, LEFT R2016 |
| 3 | FC6-4478-000 запросить цену → | DUCT, AIR |
| 4 | FC6-4482-000 запросить цену → | COVER, GEAR |
| 5 | FC6-4710-000 запросить цену → | BLOCK, POSITIONING, DOOR |
| 6 | FC6-4720-000 запросить цену → | BLOCK, POSITIONING, DOOR |
| 7 | FC6-4734-000 запросить цену → | WASHER, SQUARE |
| 8 | FM2-3293-000 запросить цену → | HOOK, DRUM, ASS'Y |
| 9 | FK2-1062-000 запросить цену → | CABLE, FLAT, OPERATION J318,J1601 |
| 10 | FK2-1067-000 запросить цену → | MOTOR, STEPPING, DC24V M201,J251 |
| 11 | FK2-1604-000 запросить цену → | CONTROL PANEL в сборе iR2020S,2020J,2016J CN iR2020J,iR2016J |
| 11 | FK2-1141-000 запросить цену → | CONTROL PANEL в сборе KQY,CKP imageRUNNER2016J |
| 11 | FK2-1602-000 запросить цену → | CONTROL PANEL в сборе iR2020,2016 TW iR2020,2016,imageRUNN |
| 11 | FK2-1137-000 запросить цену → | CONTROL PANEL в сборе ER2020,2016 ASIA,US |
| 11 | FK2-1601-000 запросить цену → | CONTROL PANEL в сборе iR2020,2016 CN |
| 11 | FK2-1056-000 запросить цену → | CONTROL PANEL в сборе iR2020,2016 EUR |
| 11 | FK2-1140-000 запросить цену → | CONTROL PANEL в сборе iR2016J EUR |
| 12 | FL2-3180-000 запросить цену → | PLATE, HINGE, LOWER |
| 13 | FL2-3181-000 запросить цену → | HINGE PIN узел iR2020S,2020J,2016J,ima |
| 14 | FM2-3383-000 запросить цену → | LASER SCANNER в сборе geRUNNER2016J iR2020i,2020,2016i,2016,i mageRUNNER2020i,2020 |
| 14 | FM2-3384-000 запросить цену → | LASER SCANNER в сборе ,imageRUNNER2016i,201 |
| 15 | FS7-8335-000 запросить цену → | LABEL, LASER WARNING |
| 16 | FU6-0803-000 запросить цену → | GEAR, 31T |
| 17 | FU6-2207-020 запросить цену → | SPRING, TORSION |
| 18 | FU6-2146-000 запросить цену → | SPRING, COMPRESSION |
| 19 | FC6-4135-000 запросить цену → | CAM, PRESSURE, DEV. |
| 20 | FU5-1498-000 запросить цену → | BUSHING, DEVELOPING, REAR |
| 21 | FU5-1499-000 запросить цену → | BUSHING, DEVELOPING, FRONT |
| 22 | XA9-1567-000 запросить цену → | AR SCREW, RS, M3X8.5 |
| 23 | FM2-4409-000 запросить цену → | CABLE, FIXING MOTOR J202,J251 |
| 24 | FC6-4693-000 запросить цену → | SPRING, LEAF |
| 25 | FC6-4244-000 запросить цену → | ARM, RELEASE, DEVELOPPING |
| 26 | FM2-4402-000 запросить цену → | CABLE, BD-POLYGON J3,J205,J256D |
| 27 | VS1-7177-003 запросить цену → | CONNECTOR, SNAP TIGHT, BK J256LH |
| 28 | FM2-4401-000 запросить цену → | CABLE, BD J2,J256L |
| 29 | FC6-4118-000 запросить цену → | PLATE, HINGE, UPPER |
| 501 | XB6-7300-805 запросить цену → | SCREW, BH3X8 |

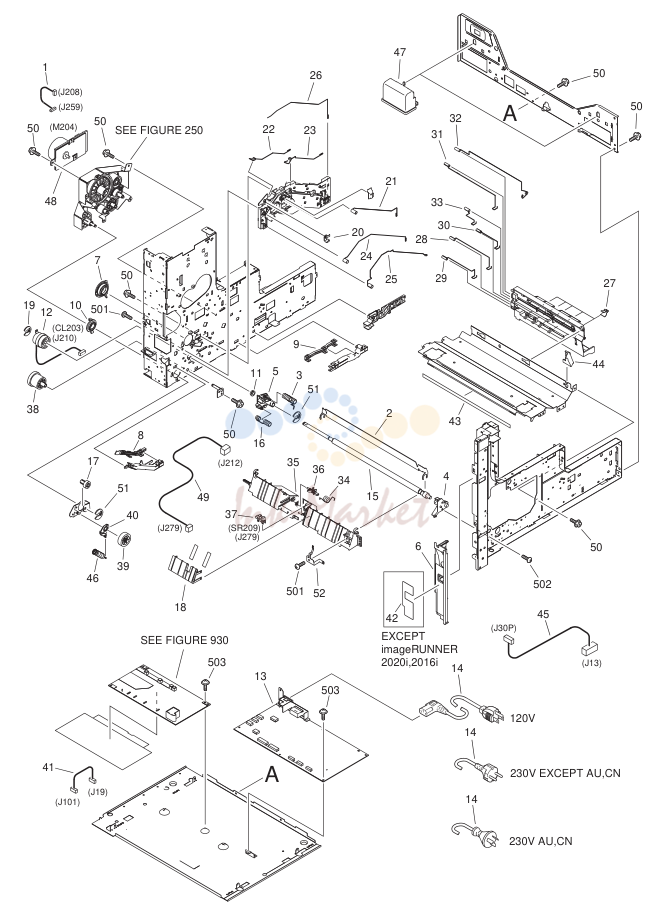

INTERNAL COMPONENTS 2
| № | Артикул | Наименование |
|---|---|---|
| 1 | FM2-4420-000 запросить цену → | CABLE, MAIN MOTOR J208,J259 |
| 2 | FC6-4305-000 запросить цену → | GUIDE, TRANSFER, UPPER |
| 3 | FC6-4306-000 запросить цену → | SPRING |
| 4 | FC6-4311-020 запросить цену → | BUSHING, TRANSFER, FRONT |
| 5 | FC6-4312-020 запросить цену → | BUSHING, TRANSFER, REAR |
| 6 | FC6-4399-020 запросить цену → | COVER, INNER, LEFT-UP |
| 7 | FC6-4435-000 запросить цену → | BUSHING |
| 8 | FC6-4446-000 запросить цену → | LID, AC-1 |
| 9 | FC6-4447-000 запросить цену → | LID, AC-2 |
| 10 | FC6-4495-000 запросить цену → | BUSHING |
| 11 | FA9-2112-000 запросить цену → | BUSHING, PL |
| 12 | FK2-1081-000 запросить цену → | CLUTCH, REGISTRATION CL203,J210 |
| 13 | FK2-1074-000 запросить цену → | POWER SUPPLY ASS'Y 120V |
| 13 | FK2-1075-000 запросить цену → | POWER SUPPLY ASS'Y 230V EXCEPT CN |
| 14 | FK2-1612-000 запросить цену → | POWER SUPPLY ASS'Y 230V CN |
| 14 | FM2-4785-000 запросить цену → | CORD, POWER 120V |
| 14 | FM2-4786-000 запросить цену → | CORD, POWER 230V EXCEPT AU,CN |
| 14 | FM2-4787-000 запросить цену → | CORD, POWER 230V CN |
| 14 | FM2-4788-000 запросить цену → | CORD, POWER 230V AU |
| 15 | FL2-3213-000 запросить цену → | ROLLER, REGISTRATION |
| 16 | FU6-2176-000 запросить цену → | SPRING, EARTH |
| 17 | FU6-0806-000 запросить цену → | GEAR, 17T |
| 18 | FC6-4360-030 запросить цену → | GUIDE, PRE-REGIST SENSOR |
| 19 | FC6-3002-000 запросить цену → | RING, RETAINING |
| 20 | FC6-4148-000 запросить цену → | TERMINAL, LEAF, FIXING BIAS |
| 21 | FU6-2148-000 запросить цену → | TERMINAL, CHARGE |
| 22 | FU6-2149-000 запросить цену → | TERMINAL, DEVELOPING |
| 23 | FU6-2150-000 запросить цену → | TERMINAL, DETECTION |
| 24 | FU6-2151-000 запросить цену → | TERMINAL, STATIC ELIMINATOR |
| 25 | FU6-2152-000 запросить цену → | TERMINAL, TRANSFER |
| 26 | FU6-2198-000 запросить цену → | TERMINAL, FIXING |
| 27 | FC6-4138-000 запросить цену → | TERMINAL, LEAF, HVT |
| 28 | FU6-2156-000 запросить цену → | TERMINAL, CHARGE |
| 29 | FU6-2157-000 запросить цену → | TERMINAL, DEVELOPING |
| 30 | FU6-2158-000 запросить цену → | TERMINAL, DETECTION |
| 31 | FU6-2159-000 запросить цену → | TERMINAL, STATIC ELIMINATOR |
| 32 | FU6-2195-000 запросить цену → | TERMINAL, TRANSFER |
| 33 | FU6-2199-000 запросить цену → | TERMINAL, FIXING |
| 34 | FC6-4308-000 запросить цену → | SPRING, TORSION |
| 35 | FC6-4309-030 запросить цену → | GUIDE, PRE-REGIST, UPPER |
| 36 | FC6-4310-000 запросить цену → | FLAG, SENSOR, PRE-REGIST EXCEPT CN |
| 36 | FL2-9920-000 запросить цену → | FLAG, SENSOR, PRE-REGIST CN |
| 37 | WG8-5696-000 запросить цену → | PHOTO INTERRUPTER, TLP1243 SR209,J279 |
| 38 | FU6-0794-000 запросить цену → | GEAR, 29T |
| 39 | FU6-0796-000 запросить цену → | GEAR, 33T |
| 40 | FC6-4191-000 запросить цену → | STOPPER, MULTI FEED |
| 41 | FM2-4413-000 запросить цену → | CABLE, HVT POWER J19,J101 EXCEPT |
| 42 | FU5-8606-000 запросить цену → | LABEL, JAM CLEARING imageRUNNER2020i,201 |
| 43 | FC6-4205-000 запросить цену → | SHEET, CLEANING |
| 44 | FC6-4245-000 запросить цену → | GUIDE, DEVELOPING |
| 45 | FM2-4408-000 запросить цену → | CABLE, FIXING HEATER J13,J30P |
| 46 | FU6-2209-000 запросить цену → | SPRING, TENSION |
| 47 | FC6-4689-000 запросить цену → | HANDLE |
| 48 | FK2-1080-000 запросить цену → | MOTOR, DC24V M204 |
| 49 | FM2-4424-000 запросить цену → | CABLE, RESIST SENSOR J212,J279 |
| 50 | XA9-1567-000 запросить цену → | AR SCREW, RS, M3X8.5 |
| 51 | FA4-1159-000 запросить цену → | RING, RETAINING |
| 52 | FC6-4307-000 запросить цену → | PLATE, ROLLER, REGIST |
| 501 | XB4-5401-005 запросить цену → | AR SCREW, P, M4X10 |
| 502 | XB4-7401-009 запросить цену → | AR SCREW,TAPPING,PAN HEAD,M4X10 |

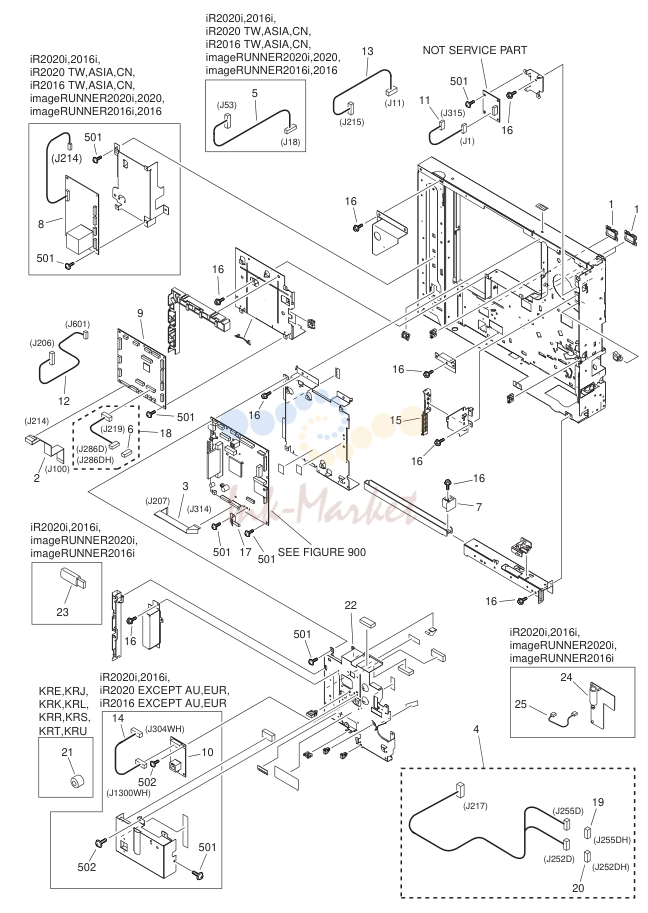

MACHINE REAR PLATE
| № | Артикул | Наименование |
|---|---|---|
| 1 | FB6-1722-000 запросить цену → | BUSHING, SQUARE |
| 2 | FK3-0181-000 запросить цену → | CABLE, FLAT, HVT J100,J214 |
| 3 | FK2-1059-000 запросить цену → | CABLE, FLAT, DC J207,J314 |
| 4 | FM2-4410-000 запросить цену → | CABLE, FIXING в сборе J217,J252D,J255D iR2020i,2016i,iR2020 TW,ASIA,CN,iR2016 |
| 5 | FM2-4541-000 запросить цену → | CABLE, OPTION POWER SUPPLY TW,ASIA,CN,imageRUNN ER2020i,2020,imageRUN NER2016i,2016 J18,J53 |
| 6 | VS1-7177-010 запросить цену → | CONNECTOR, SNAP TIGHT, BK J286DH |
| 7 | FC6-4691-000 запросить цену → | CAP, GRIP, REAR |
| 8 | FK2-1085-000 запросить цену → | SUB POWER SUPPLY ASS'Y imageRUNNER2016J J214 TW,iR2016i EXCEPT |
| 8 | FK2-1086-000 запросить цену → | SUB POWER SUPPLY ASS'Y TW,iR2020 ASIA,CN,iR2016 ASIA,CNJ214 |
| 9 | FM2-4026-060 запросить цену → | DC CONTROLLER плата в сборе iR2020S,2020J iR2020i,2020,imageRUNN |
| 9 | FM2-4016-060 запросить цену → | DC CONTROLLER плата в сборе ER2020i,2020 120V iR2020i,2020 EXCEPT KR |
| 9 | FM2-4017-060 запросить цену → | DC CONTROLLER плата в сборе |
| 9 | FM2-4793-000 запросить цену → | DC CONTROLLER плата в сборе iR2020i KR,2020 KR iR2016i,2016,imageRUNN |
| 9 | FM2-4014-060 запросить цену → | DC CONTROLLER плата в сборе ER2016i,2016 120V iR2016i,2016,imageRUNN |
| 9 | FM2-4015-060 запросить цену → | DC CONTROLLER плата в сборе ER2016i,2016 230V |
| 9 | FM2-4024-060 запросить цену → | DC CONTROLLER плата в сборе iR2016J |
| 9 | FM2-4023-060 запросить цену → | DC CONTROLLER плата в сборе imageRUNNER2016J iR2020i,2016i,iR2020 |
| 10 | FM2-4058-000 запросить цену → | LAN плата в сборе EXCEPT AU,EUR,iR2016 EXCEPT AU,EUR |
| 11 | FM2-4425-000 запросить цену → | CABLE, SOFT ID J1,J315 |
| 12 | FM2-4414-000 запросить цену → | CABLE, LASER J206,J601 |
| 13 | FM2-4404-000 запросить цену → | CABLE, DC CONTROLLER J11,J215 iR2020i,2016i,iR2020 |
| 14 | FM2-4542-000 запросить цену → | CABLE, IP-LAN EXCEPT AU,EUR,iR2016 EXCEPT AU,EUR |
| 15 | FL2-3229-000 запросить цену → | CORE узел |
| 16 | XA9-1567-000 запросить цену → | AR SCREW, RS, M3X8.5 |
| 17 | FC7-1749-000 запросить цену → | PLATE, LEAF |
| 18 | FM2-4416-000 запросить цену → | CABLE, LEFT DOOR J219,286D,286DH |
| 19 | VS1-7207-006 запросить цену → | CONNECTOR, SNAP TIGHT J255DH |
| 20 | VS1-7207-007 запросить цену → | CONNECTOR, SNAP TIGHT J252DH KRE,KRJ,KRK,KRL,KRR, |
| 21 | WE8-6346-000 запросить цену → | CORE,RING KRS,KRT,KRU |
| 22 | FL2-3184-000 запросить цену → | COVER, IP iR2020i,2016i,imageRUN |
| 24 | FM2-4780-000 запросить цену → | CAPACITOR плата в сборе NER2020i,2016i iR2020i,2016i,imageRUN |
| 25 | FM2-4538-000 запросить цену → | CABLE, IP-CAP NER2020i,2016i |
| 501 | XB6-7300-805 запросить цену → | AR SCREW, BH3X8 S |
| 502 | XB6-7300-807 запросить цену → | AR SCREW, TP, M3X8 |
| FK2-5725-000 запросить цену → | MEMORY, USB FLASH, 128M |
CONTROL PANEL в сборе
| № | Артикул | Наименование |
|---|---|---|
| FM2-4008-000 запросить цену → | CONTROL PANEL в сборе ASIA,AU,imageRUNNER2 | |
| FM2-4009-000 запросить цену → | CONTROL PANEL в сборе iR2020i CN,iR2016i CN iR2020i | |
| FM2-4012-000 запросить цену → | CONTROL PANEL в сборе TW,EUR,KR,iR2016i TW,EUR | |
| 1 | FC6-5425-000 запросить цену → | KEY TOP, POWER SUPPLY |
| 2 | FC6-5426-000 запросить цену → | KEY TOP, COUNTER |
| 3 | FC6-5427-000 запросить цену → | KEY TOP, STOP |
| 4 | FC6-5428-000 запросить цену → | KEY TOP, NUMBERS |
| 5 | FC6-5429-000 запросить цену → | KEY TOP, RESET |
| 6 | FC6-5430-000 запросить цену → | KEY TOP, USER MODE |
| 7 | FC6-5431-000 запросить цену → | DIAL, CONTRAST |
| 8 | FC6-5433-000 запросить цену → | SHEET, LCD |
| 9 | FC7-1020-000 запросить цену → | SHEET, ELECTROSTATIC |
| 10 | FH6-0772-000 запросить цену → | PANEL, TOUCH |
| 11 | FM2-3292-000 запросить цену → | LCD CONTROL PANEL ASS'Y iR2020i ASIA,AU,iR2016i |
| 12 | FL2-4785-000 запросить цену → | CONTROL PANEL узел ASIA,AU,imageRUNNER2 |
| 12 | FL2-4788-000 запросить цену → | CONTROL PANEL узел iR2020i CN,iR2016i CN iR2020i |
| 12 | FL2-4786-000 запросить цену → | CONTROL PANEL узел TW,EUR,KR,iR2016i TW,EUR |
| 13 | FM2-2753-000 запросить цену → | C.PANEL INVERTER плата в сборе |
| 14 | FM2-4013-000 запросить цену → | KEY TOP, START |
| 15 | FM2-4399-000 запросить цену → | SWITCH плата в сборе |
| 16 | FM2-4784-030 запросить цену → | CONTROL PANEL CPU плата в сборе |
| 17 | FM2-5952-000 запросить цену → | CABLE, CPU-INVERTER J955,J1705 iR2020i ASIA,AU,iR2016i |
| 18 | FM2-6355-000 запросить цену → | KEY TOP, SYSTEM ASIA,AU,imageRUNNER2 |
| 18 | FM2-6353-000 запросить цену → | KEY TOP, SYSTEM iR2020i CN,iR2016i CN iR2020i |
| 18 | FM2-6356-000 запросить цену → | KEY TOP, SYSTEM TW,EUR,KR,iR2016i TW,EUR |
| 501 | XB1-2300-407 запросить цену → | SCREW, BH3X4 (S) |
| 502 | XB4-5300-807 запросить цену → | SCREW, P, M3X8 |
LEFT DOOR в сборе
| № | Артикул | Наименование |
|---|---|---|
| FM2-3330-300 запросить цену → | LEFT DOOR в сборе EXCEPT DUPLEX model SEE NOTE 1 CN EXCEPT | |
| FM3-6924-000 запросить цену → | LEFT DOOR в сборе DUPLEX model SEE NOTE 1,2 DUPLEX | |
| FM2-3333-250 запросить цену → | LEFT DOOR в сборе model | |
| 1 | FU5-8607-000 запросить цену → | LABEL, WARNING, ROLLER EXCEPT DUPLEX model |
| 2 | FC6-4376-000 запросить цену → | HOLDER, FAN EXCEPT DUPLEX model |
| 3 | FC6-4386-000 запросить цену → | BUTTON, PUSH |
| 4 | FC6-4388-000 запросить цену → | STOPPER, DOOR |
| 5 | FC6-4413-000 запросить цену → | SPACER, FRAME, FEED |
| 6 | FC6-4414-000 запросить цену → | MOUNT, FRAME, FEED |
| 8 | FK2-1084-000 запросить цену → | FAN FM1,J265 |
| 9 | FC6-4209-020 запросить цену → | FLAG, SENSOR |
| 10 | FC6-4210-000 запросить цену → | COVER, ROLLER |
| 11 | FC6-4211-000 запросить цену → | GUIDE, MULTI FEED |
| 12 | FC6-4224-000 запросить цену → | SUPPORT, CAM, LIFTING |
| 13 | FC6-4226-020 запросить цену → | CAM, LIFTING PLATE OLD |
| 13 | FC8-0168-000 запросить цену → | CAM, LIFTING PLATE NEW |
| 14 | FC6-4227-020 запросить цену → | ARM, MULTI FEED |
| 15 | FC6-4232-000 запросить цену → | COVER, HARNESS |
| 16 | FC6-4233-000 запросить цену → | STOPPER, SWING PLATE OLD |
| 16 | FC8-0167-010 запросить цену → | STOPPER, SWING PLATE NEW |
| 17 | FC6-4234-000 запросить цену → | ARM, PAD, SEPARATION |
| 18 | FC6-4238-000 запросить цену → | STOPPER, MULTI FEED |
| 19 | FC6-4239-000 запросить цену → | HOLDER, SENSOR |
| 20 | FC6-4377-000 запросить цену → | GUIDE, FEED |
| 21 | FK2-1070-000 запросить цену → | CLUTCH, ELECTROMAGNETIC CL201,J284D |
| 22 | FK2-1072-000 запросить цену → | SOLENOID SL201,J285 |
| 23 | FL2-3200-000 запросить цену → | LIFTING PLATE в сборе |
| 24 | FC5-0543-000 запросить цену → | SHEET, SEPARATION |
| 25 | FL2-3201-000 запросить цену → | SEPARATION PAD ASS'Y |
| 26 | FL2-3202-000 запросить цену → | ROLLER, PICK-UP |
| 27 | FM2-4421-000 запросить цену → | HARNESS, SENSOR, PAPER J277L,J278 |
| 28 | FU5-1527-000 запросить цену → | BUSHING, ROLLER, PICK-UP |
| 29 | FU5-1528-000 запросить цену → | BUSHING, SHAFT, PICK-UP |
| 30 | FU5-1529-000 запросить цену → | BUSHING, SHAFT, CAM (F) |
| 31 | FU5-1530-000 запросить цену → | BUSHING, SHAFT, CAM (R) |
| 32 | FU6-0813-020 запросить цену → | GEAR, MULTI FEED OLD |
| 32 | FC8-0165-000 запросить цену → | GEAR, MULTI FEED NEW |
| 33 | FU6-0814-000 запросить цену → | GEAR, 25T |
| 34 | FU6-2180-000 запросить цену → | SPRING, COMPRESSION |
| 35 | FU7-2221-000 запросить цену → | SPRING, COMPRESSION |
| 36 | FU6-2182-000 запросить цену → | SPRING, TORSION |
| 37 | FU6-2183-020 запросить цену → | SPRING, TORSION OLD |
| 37 | FU7-2222-000 запросить цену → | SPRING, TORSION NEW |
| 38 | VS1-7177-002 запросить цену → | CONNECTOR, SNAP TIGHT, BK J284DH |
| 39 | VS1-7177-003 запросить цену → | CONNECTOR, SNAP TIGHT, BK J265DH,J277DH |
| 40 | VS1-7177-004 запросить цену → | CONNECTOR, SNAP TIGHT, BK J285DH |
| 41 | WG8-5696-000 запросить цену → | PHOTO INTERRUPTER, TLP1243 SR208,J278 |
| 42 | XD9-0136-000 запросить цену → | RING, E |
| 43 | FM2-4417-000 запросить цену → | CABLE, LEFT DOOR J277D,J284D,J285D |
| 44 | FU6-2160-000 запросить цену → | SPRING, COMPRESSION |
| 45 | FU6-2162-000 запросить цену → | SPRING, COMPRESSION |
| 46 | FC6-4241-000 запросить цену → | HOLDER, FILTER |
| 47 | FU6-2178-000 запросить цену → | SPRING, COMPRESSION |
| 48 | FC8-0166-000 запросить цену → | GEAR, 39T NEW |
| 501 | XB4-5401-005 запросить цену → | AR SCREW, P, M4X10 |
| 502 | XD1-1104-133 запросить цену → | SHIM |
TRANSFER MOUNT в сборе
| № | Артикул | Наименование |
|---|---|---|
| FM2-3315-000 запросить цену → | TRANSFER MOUNT в сборе SEE NOTE | |
| 1 | FC6-4314-030 запросить цену → | BUSHING, TRANSFER, FRONT |
| 2 | FC6-4315-000 запросить цену → | BUSHING, TRANSFER, LOWER |
| 3 | FC6-4317-000 запросить цену → | BUSHING, REGIST ROLLER |
| 4 | FC6-4324-000 запросить цену → | ELIMINATOR, STATIC CHARGE |
| 5 | FH5-3543-000 запросить цену → | VARISTOR |
| 6 | FL2-3214-000 запросить цену → | REGIST ROLLER в сборе |
| 7 | FC6-4313-000 запросить цену → | ROLLER, TRANSFER |
| 8 | FU6-2171-000 запросить цену → | SPRING, TRANSFER ROLLER, LEFT |
| 9 | FU5-2476-000 запросить цену → | SPRING, TRANSFER ROLLER, RIGHT |
| 10 | FU6-2173-000 запросить цену → | SPRING,COMPRESSION |
| 11 | FC6-4316-000 запросить цену → | ROLLER |
| 12 | FU6-0773-000 запросить цену → | GEAR, 30T |
| 13 | FU6-2177-020 запросить цену → | SPRING, COMPRESSION |
| 501 | XB4-5401-005 запросить цену → | SCREW, P, M4X10 |
| FM2-3344-000 запросить цену → | MAIN DRIVE в сборе | |
| 1 | FC6-4436-000 запросить цену → | BUSHING |
| 2 | FC6-4437-000 запросить цену → | PLATE, EARTH |
| 4 | FU6-0788-000 запросить цену → | GEAR, 161T |
| 5 | FU6-0766-000 запросить цену → | GEAR, 13T |
| 6 | FU6-0767-000 запросить цену → | GEAR, 9T |
| 7 | FU6-0790-000 запросить цену → | GEAR, 25T/91T |
| 8 | FU6-0791-000 запросить цену → | GEAR, 53T |
| 9 | FU6-0792-000 запросить цену → | GEAR, 37T/28T |
| 10 | FU6-0793-000 запросить цену → | GEAR, 25T |
| 11 | FU6-0795-000 запросить цену → | GEAR, 55T |
| 12 | FU6-2184-000 запросить цену → | SPRING, EARTH |
| 13 | RB2-1850-000 запросить цену → | PIN |
| 501 | XB2-7300-607 запросить цену → | SCREW,W/WASHER,M3X6 |
| FM2-3350-000 запросить цену → | FIXING DRIVE в сборе | |
| 1 | FU6-0802-000 запросить цену → | GEAR, 80T/17T |
| 2 | FU6-0804-000 запросить цену → | GEAR, 91T/19T |
CASSETTE
| № | Артикул | Наименование |
|---|---|---|
| FM2-3313-000 запросить цену → | CASSETTE узел | |
| 1 | FB4-5814-000 запросить цену → | PLATE, SIZE, REAR |
| 2 | FB6-1640-000 запросить цену → | LEVER, PAPER SIZE |
| 3 | FB6-1644-000 запросить цену → | LOCK, PAPER LIFTING PLATE |
| 4 | FB6-2000-000 запросить цену → | SPRING, COMPRESSION |
| 5 | FC6-4337-000 запросить цену → | COVER, CASSETTE |
| 6 | FC6-4361-000 запросить цену → | PLATE, SIZE INDICATOR |
| 7 | FB6-1650-000 запросить цену → | SHEET, SEPARATION |
| 8 | FM2-3325-000 запросить цену → | PAPER SIDE GUIDE (F) узел |
| 9 | FB4-5809-020 запросить цену → | LEVER, LOCK |
| 10 | FB4-5813-020 запросить цену → | PLATE, HOLD-DOWN TAB |
| 11 | FB4-5810-000 запросить цену → | PLATE, PAPER CONTACT |
| 12 | FB6-1646-000 запросить цену → | SPRING, LEAF |
| 13 | FB6-1649-000 запросить цену → | SPRING, LEAF |
| 14 | FU5-8588-000 запросить цену → | LABEL, SIDE LOCK |
| 15 | FU6-8437-000 запросить цену → | LABEL, PAPER SIZE SETTING |
| 16 | FU6-8438-000 запросить цену → | LABEL, PAPER SUPPLY |
| 17 | FM2-3326-000 запросить цену → | PAPER SIDE GUIDE (R) узел |
| 18 | FB4-5808-020 запросить цену → | PLATE, HOLD-DOWN TAB |
| 19 | FB4-5824-000 запросить цену → | LABEL, LIMIT |
| 20 | FS6-2917-000 запросить цену → | SPRING, TENSION |
| 21 | FS7-0207-000 запросить цену → | GEAR, 20T SEE NOTE EXCEPT |
| 22 | FU7-8048-000 запросить цену → | LABEL, WARNING CN,TW |
| 22 | FU7-8049-000 запросить цену → | LABEL, WARNING SEE NOTE CN,TW |
| 23 | FU6-8457-000 запросить цену → | LABEL, PAPER SIZE SEE NOTE |
| 501 | XB4-7401-009 запросить цену → | SCREW, TAPPING, PAN HEAD |
CASSETTE FEEDER в сборе
| № | Артикул | Наименование |
|---|---|---|
| 1 | FB4-5532-000 запросить цену → | DAMPER |
| 2 | FB6-1608-000 запросить цену → | HOLDER, DAMPER |
| 3 | FC6-4357-000 запросить цену → | BLOCK, POSITION |
| 4 | FM2-3319-000 запросить цену → | SIZE DETECTION ASS'Y |
| 5 | FB6-1910-000 запросить цену → | MOUNT, SIZE SENSOR |
| 6 | WC2-5332-000 запросить цену → | SWITCH, PAPER SIZE SW4,J262 |
| 7 | FM2-4403-000 запросить цену → | CABLE, CASSETTE J213,260,262 |
| 8 | FU5-8585-000 запросить цену → | LABEL, JAM CLEARING |
| 9 | FC6-4297-000 запросить цену → | BUSHING, ROLLER, VERTICAL |
| 10 | FC6-4298-000 запросить цену → | COVER, CASSETTE, LEFT |
| 11 | FC6-4300-000 запросить цену → | ROLLER, VERTICAL PASS |
| 12 | FU6-2170-000 запросить цену → | SPRING, COMPRESSION |
| 13 | FU5-8586-000 запросить цену → | LABEL, COVER |
| 14 | XH9-0135-000 запросить цену → | FOOT, RUBBER |
| 15 | FC6-6712-000 запросить цену → | PLATE, EARTH 2 CASSETTE узел model |
| 501 | XB4-5401-005 запросить цену → | SCREW, P, M4X10 |
| 502 | XB4-5401-007 запросить цену → | SCREW, M4X10 |
Полный список запчастей доступен по запросу.
комментарии
