Canon imageRUNNER IR1200 IR1300 IR1500 IR1600 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- EXTERNAL COVERS, PANELS, ETC.
- INTERNAL COMPONENTS 1
- INTERNAL COMPONENTS 2
- INTERNAL COMPONENTS 3

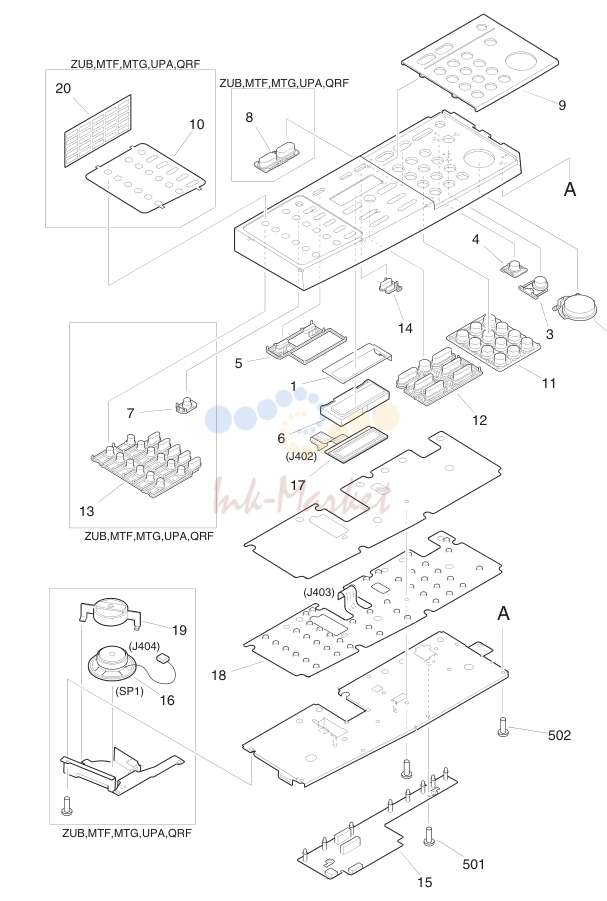

- CONTROL PANEL в сборе

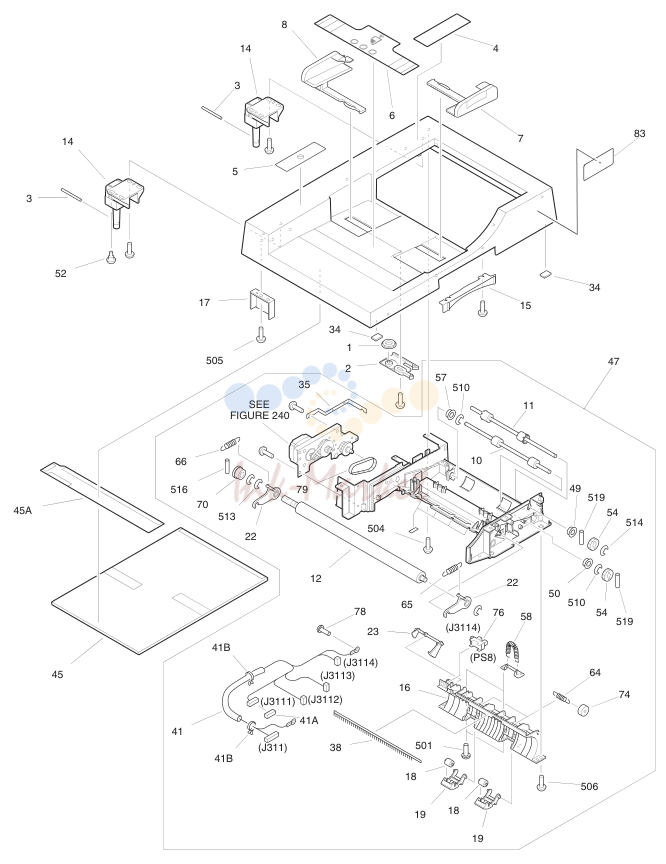

- ADF в сборе(MTD,MTE,QTM,UVF,UVG,UVH,
- READER в сборе
- READER DRIVE в сборе
- MAIN DRIVE в сборе
- CASSETTE(ZTY)
- CASSETTE(QTL,UVB,UVC,UVD,UVE,QTM,UVF,UVG
- CASSETTE(MTC,PVZ,MTD,MTE,ZTW,ZTZ,ZUB,MTF
- REGISTRATION в сборе
- PAPER FEEDER в сборе
- DEVELOPING в сборе
- FIXING в сборе
- плата в сборе
- IMAGE PROCESSOR плата в сборе

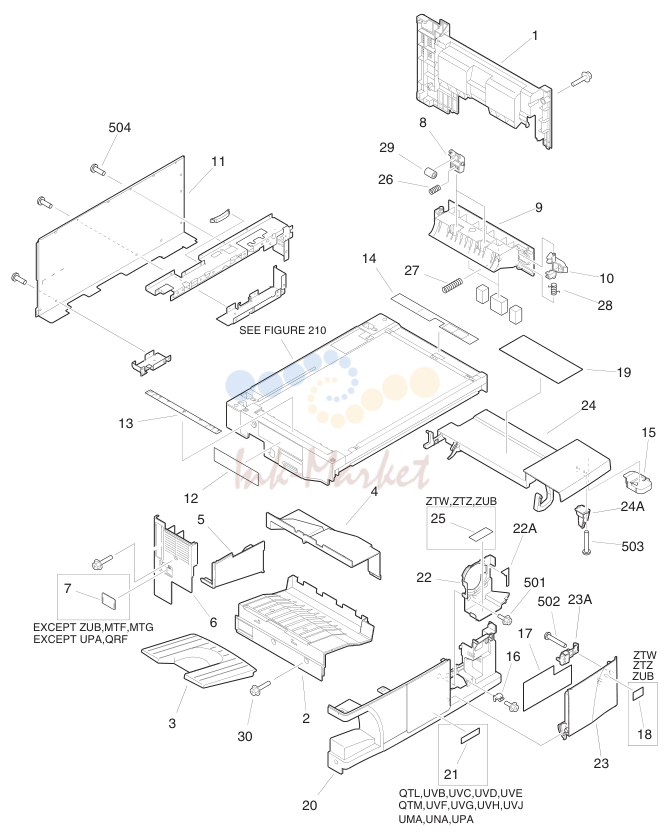

EXTERNAL COVERS, PANELS, ETC.
| № | Артикул | Наименование |
|---|---|---|
| 1 | FB6-0085-000 запросить цену → | PANEL, RIGHT |
| 2 | FB6-0123-020 запросить цену → | PANEL, PAPER DELIVERY |
| 3 | FB6-0124-020 запросить цену → | TRAY, PAPER DELIVERY |
| 4 | FB6-0125-000 запросить цену → | PANEL, PAPER DELIVERY, UPPER |
| 5 | FB6-0126-000 запросить цену → | PANEL, PAPER DELIVERY, REAR |
| 6 | FB6-0127-000 запросить цену → | PANEL, LEFT EXCEPT ZUB,MTF,MTG |
| 7 | FB6-0128-000 запросить цену → | LID, MODULAR JACK EXCEPT UPA,QRF |
| 8 | FB6-0242-000 запросить цену → | ARM, PRESSURE |
| 9 | FB6-0243-000 запросить цену → | DOOR, RIGHT |
| 10 | FB6-0250-000 запросить цену → | ARM, LOCK |
| 11 | FB6-0279-000 запросить цену → | PANEL, REAR |
| 12 | FB6-2303-000 запросить цену → | LABEL, REMOVAL ZTY,ZTW,ZTZ,ZUB QTL,UVB,UVC,UVD,UVE |
| 12 | FB6-0283-000 запросить цену → | LABEL, REMOVAL QTM,UVF,UVG,UVH,UVJ UMA,UNA,UPA MTC,PVZ,MTD,MTE,MTF |
| 12 | FB6-0284-000 запросить цену → | LABEL, REMOVAL MTG,QRE,QRF |
| 13 | FB6-2305-000 запросить цену → | LABEL, DOCUMENT SIZE |
| 14 | FB6-2306-000 запросить цену → | LABEL, READER SLIDE ZTY,ZTW,ZTZ,ZUB QTL,UVB,UVC,UVD,UVE |
| 14 | FB6-2307-000 запросить цену → | LABEL, READER SLIDE QTM,UVF,UVG,UVH,UVJ UMA,UNA,UPA MTC,PVZ,MTD,MTE,MTF |
| 14 | FB6-2308-000 запросить цену → | LABEL, READER SLIDE MTG,QRE,QRF |
| 15 | FB6-4633-000 запросить цену → | COVER, DRUM SHUTTER STOP |
| 16 | FB6-4650-000 запросить цену → | HINGE, FRONT PANEL |
| 17 | FB6-4768-000 запросить цену → | LABEL, 'TONER CARTRIDGE' |
| 18 | FB6-4783-000 запросить цену → | LABEL, 'SUPER G3' ZTW,ZTZ,ZUB |
| 19 | FB6-4785-000 запросить цену → | LABEL, JAM CLEARING |
| 20 | FB6-4790-000 запросить цену → | PANEL, FRONT ZTY,MTC,PVZ,QRE QTL,UVB,UVC,UVD,UVE |
| 20 | FB6-4830-000 запросить цену → | PANEL, FRONT QTM,UVF,UVG,UVH,UVJ UMA,UNA,UPA |
| 20 | FB6-4791-000 запросить цену → | PANEL, FRONT MTD,MTE |
| 20 | FB6-4641-000 запросить цену → | PANEL, FRONT ZTW |
| 20 | FB6-4788-000 запросить цену → | PANEL, FRONT ZTZ |
| 20 | FB6-4789-000 запросить цену → | PANEL, FRONT ZUB |
| 20 | FB6-4792-000 запросить цену → | PANEL, FRONT MTF,MTG,QRF |
| 20 | FB6-6657-000 запросить цену → | PANEL, FRONT JQE |
| 20 | FB6-6658-000 запросить цену → | PANEL, FRONT JRK |
| 20 | FB6-6659-000 запросить цену → | PANEL, FRONT JSD JQF,JRG,JRH,JRJ,JQG,J |
| 20 | FB6-6660-000 запросить цену → | PANEL, FRONT QH,JRC,JRD,JRF JRY,JSC,JRL,JRM,JRP,J |
| 20 | FB6-6661-000 запросить цену → | PANEL, FRONT RW,JRX JSP,JSQ,JSR,JSE,JSF,JS |
| 20 | FB6-6662-000 запросить цену → | PANEL, FRONT G,JSM,JSN QTL,UVB,UVC,UVD,UVE |
| 21 | FB6-4831-000 запросить цену → | LABEL, MODEL NAME UMA QTM,UVF,UVG,UVH,UVJ |
| 21 | FB6-4832-000 запросить цену → | LABEL, MODEL NAME UNA |
| 21 | FB6-4833-000 запросить цену → | LABEL, MODEL NAME UPA |
| 22 | FF6-2301-000 запросить цену → | PANEL, CARTRIDGE |
| FB6-4662-000 запросить цену → | LABEL, POSITIONING | |
| 23 | FG6-9551-000 запросить цену → | DOOR, FRONT |
| FB6-4643-000 запросить цену → | BLOCK, STOP | |
| 24 | FG6-9552-000 запросить цену → | PANEL, CARTRIDGE OPEN/CLOSE |
| FB6-4645-000 запросить цену → | BLOCK, STOP | |
| 25 | FS6-8992-000 запросить цену → | LABEL, TONER ZTW,ZTZ,ZUB |
| 26 | FS7-2691-000 запросить цену → | SPRING, COMPRESSION |
| 27 | FS7-2692-000 запросить цену → | SPRING, COMPRESSION |
| 28 | FS7-2693-000 запросить цену → | SPRING, TORSION |
| 29 | RB2-3046-000 запросить цену → | ROLLER |
| 30 | XA9-0931-000 запросить цену → | AR SCREW, RS, M3X12 |
| 501 | XB3-6300-800 запросить цену → | AR SCREW,RS,M3X8 |
| 502 | XB4-5401-007 запросить цену → | SCREW,P,M4X10 |
| 504 | XB6-7300-807 запросить цену → | AR SCREW,TP,M3X8 |

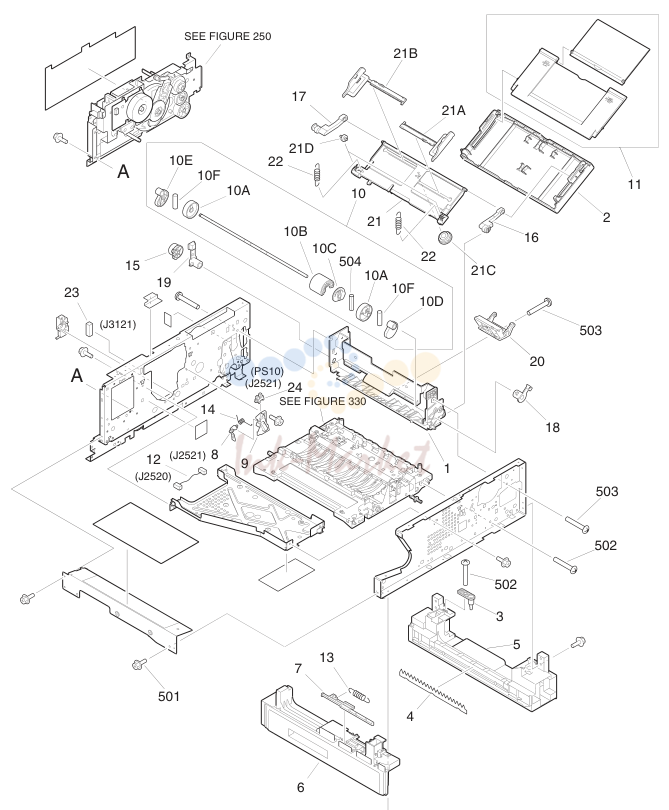

INTERNAL COMPONENTS 1
| № | Артикул | Наименование |
|---|---|---|
| 1 | FB6-0074-000 запросить цену → | FRAME, MULTI FEED |
| 2 | FB6-0249-000 запросить цену → | PANEL, MULTI PICK-UP |
| 3 | FB6-0251-000 запросить цену → | PIN, HINGE iR1210,iR1230,iR1270F,iR |
| 4 | FB6-0265-000 запросить цену → | SHEET, NOISE PREVENTION iR1510,iR1530,iR1570F,iR |
| 4 | FE5-3195-000 запросить цену → | SHEET, NOISE PREVENTION |
| 5 | FB6-0268-000 запросить цену → | RAIL, CASSETTE, RIGHT |
| 6 | FB6-0269-000 запросить цену → | RAIL, CASSETTE, LEFT |
| 7 | FB6-0291-000 запросить цену → | LEVER, CASSETTE SENSOR |
| 8 | FB6-4666-000 запросить цену → | FLAG, SENSOR |
| 9 | FB6-4667-000 запросить цену → | HOLDER, SENSOR FLAG |
| 10 | FG6-7953-000 запросить цену → | MP PICK-UP ROLLER узел |
| FB6-0314-000 запросить цену → | COLLAR, MP | |
| RB2-2900-000 запросить цену → | ROLLER, MP PICK-UP | |
| RB2-2901-000 запросить цену → | CAM, ROLLER | |
| RB2-2902-000 запросить цену → | CAM, MP, LEFT | |
| RB2-2903-000 запросить цену → | CAM, MP, RIGHT | |
| XD9-0159-000 запросить цену → | PIN, DOWEL | |
| 11 | FG6-7972-000 запросить цену → | PAPER PICK-UP TRAY узел |
| 12 | FG6-9851-000 запросить цену → | CABLE, SENSOR, 1 J2520,2521 |
| 13 | FS7-2697-000 запросить цену → | SPRING, TENSION |
| 14 | FS7-2933-000 запросить цену → | SPRING, TORSION |
| 15 | FU3-0072-000 запросить цену → | GEAR, 26T |
| 16 | RB2-3041-020 запросить цену → | HINGE, LEFT |
| 17 | RB2-3042-020 запросить цену → | HINGE, RIGHT |
| 18 | RB2-3043-000 запросить цену → | BUSHING, LEFT |
| 19 | RB2-3044-000 запросить цену → | BUSHING, RIGHT |
| 20 | FF6-1460-000 запросить цену → | SEPARATION PAD узел |
| 21 | FG6-8530-000 запросить цену → | MULTI-PURPOSE TRAY ASS'Y |
| RB2-2883-000 запросить цену → | GUIDE, SLIDE, LEFT | |
| RB2-2884-000 запросить цену → | GUIDE, SLIDE, RIGHT | |
| RB2-2885-000 запросить цену → | GEAR, 18T | |
| RB2-3084-000 запросить цену → | COLLAR, MP iR1210,iR1230,iR1270F,iR | |
| 22 | RS6-2030-000 запросить цену → | SPRING, TENSION 1310,iR1330,iR1370F J316,801 iR1510,iR1530,iR1570F,iR |
| 22 | FS7-2706-000 запросить цену → | SPRING, TENSION 1610,iR1630,iR1670F J316,801 |
| 23 | VS1-5057-004 запросить цену → | CONNECTOR, SNAP TIGHT J3121 |
| 24 | WG8-5309-000 запросить цену → | PHOTO-INTERRUPTER PS10 J2521 |
| 501 | XB3-6300-800 запросить цену → | AR SCREW,RS,M3X8 |
| 502 | XB4-5401-007 запросить цену → | AR SCREW,P,M4X10 |
| 503 | XB4-7401-009 запросить цену → | AR SCREW,TAPPING,TRUSS HEAD,M4X10 |
| 504 | XD3-1160-142 запросить цену → | PIN,SPRING |

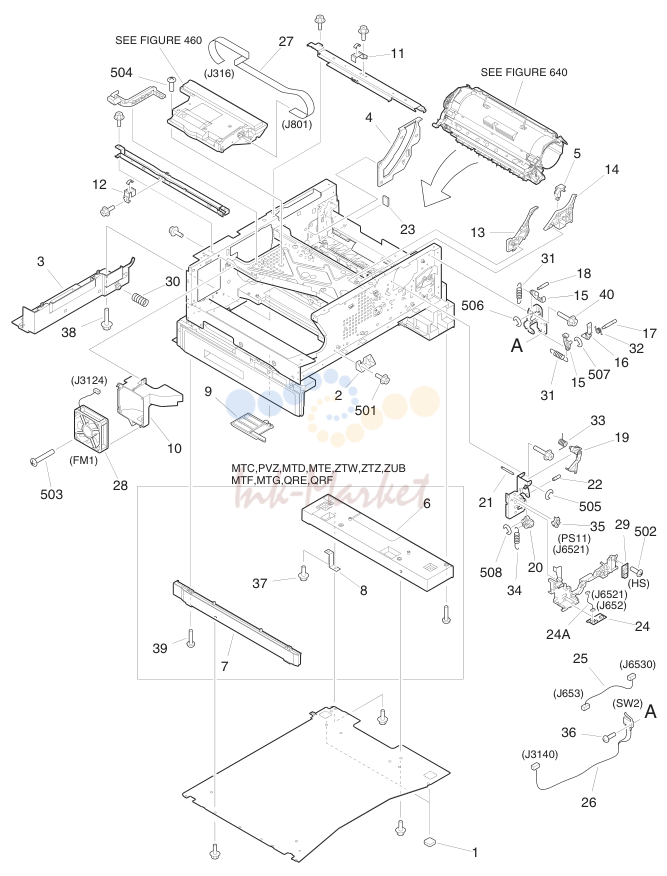

INTERNAL COMPONENTS 2
| № | Артикул | Наименование |
|---|---|---|
| 1 | FB2-5303-000 запросить цену → | FOOT, RUBBER |
| 2 | FB6-0077-000 запросить цену → | LOCK, CASSETTE |
| 3 | FB6-0086-000 запросить цену → | PANEL, CABLE HOLDER |
| 4 | FB6-0164-000 запросить цену → | GUIDE, CARTRIDGE, REAR |
| 5 | FB6-0165-000 запросить цену → | RETAINER, SPRING MTC,PVZ,MTD,MTE,ZTW ZTZ,ZUB,MTF,MTG,QRE QRF,JQF,JQG,JQH,JRC,J |
| 6 | FB6-0276-000 запросить цену → | SUPPORT, RAIL, RIGHT RD,JRF,JRL,JRM,JRP,JR W,JRX,JSE,JSF,JSG,JSM ,JSN MTC,PVZ,MTD,MTE,ZTW |
| 7 | FB6-0277-000 запросить цену → | SUPPORT, RAIL, LEFT ZTZ,ZUB,MTF,MTG,QRE QRF MTC,PVZ,MTD,MTE,ZTW ZTZ,ZUB,MTF,MTG,QRE |
| 8 | FB6-0278-000 запросить цену → | PLATE, GROUNDING QRF,JSE,JSF,JSG,JSM,J SN ZTY,QTL,UVB,UVC,UVD |
| 9 | FB6-0289-000 запросить цену → | LEVER, DETECT SENSOR, 1 UVE,QTM,UVF,UVG,UVH UVJ,UMA,UNA,UPA MTC,PVZ,MTD,MTE,ZTW ZTZ,ZUB,MTF,MTG,QRE |
| 9 | FB6-0303-000 запросить цену → | LEVER, DETECT SENSOR, 1 QRF,JQF,JQG,JQH,JRC,J RD,JRF,JRL,JRM,JRP,JR W,JRX |
| 10 | FB6-0307-000 запросить цену → | HOLDER, FAN |
| 11 | FB6-4556-000 запросить цену → | PLATE, GROUNDING |
| 12 | FB6-4557-000 запросить цену → | PLATE, GROUNDING |
| 13 | FB6-4647-000 запросить цену → | FRONT GUIDE, CARTRIDGE, UPPER |
| 14 | FB6-4648-000 запросить цену → | FRONT GUIDE, CARTRIDGE, LOWER |
| 15 | FB6-4652-000 запросить цену → | HOOK, FRONT PANEL RELEASE |
| 16 | FB6-4653-000 запросить цену → | LEVER, FRONT PANEL DETECT |
| 17 | FB6-4654-000 запросить цену → | SHAFT, RELEASE HOOK |
| 18 | FB6-4655-000 запросить цену → | SHAFT, RELEASE HOOK |
| 19 | FB6-4657-000 запросить цену → | LEVER, TONER BOTTLE SENSOR |
| 20 | FB6-4658-000 запросить цену → | CAM, LEVER EVACUATE |
| 21 | FB6-4660-000 запросить цену → | SHAFT, SENSOR LEVER |
| 22 | FB6-4661-000 запросить цену → | SHAFT, EVACUATE CAM |
| 23 | FC5-0039-000 запросить цену → | SEAL |
| 24 | FG6-9556-000 запросить цену → | SENSOR CONNECT плата в сборе |
| FG6-9853-000 запросить цену → | CABLE, TONER BOTTLE J652,6521 | |
| 25 | FG6-9848-000 запросить цену → | CABLE, HUMIDITY SENSOR J653,6530 |
| 26 | FG6-9849-000 запросить цену → | CABLE, FRONT PANEL SWITCH SW2 J3140 iR1210,iR1230,iR1270F,iR |
| 27 | FH2-6934-000 запросить цену → | CABLE, FLAT 1310,iR1330,iR1370F J316,801 iR1510,iR1530,iR1570F,iR |
| 27 | FH2-7067-000 запросить цену → | CABLE, FLAT 1610,iR1630,iR1670F J316,801 |
| 28 | FH6-1921-000 запросить цену → | FAN FM1 J3124 |
| 29 | FH7-7611-000 запросить цену → | HUMIDITY SENSOR узел HS |
| 30 | FS7-2694-000 запросить цену → | SPRING, COMPRESSION |
| 31 | FS7-2921-000 запросить цену → | SPRING, TENSION |
| 32 | FS7-2922-000 запросить цену → | SPRING, TORSION |
| 33 | FS7-2923-000 запросить цену → | SPRING, TORSION |
| 34 | FS7-2924-000 запросить цену → | SPRING, TENSION |
| 35 | WG8-5309-000 запросить цену → | PHOTO-INTERRUPTER PS11 J6521 |
| 36 | XA9-0554-000 запросить цену → | SCREW,MACH.,TRUSS HEAD,M2.3X10 MTC,PVZ,MTD,MTE,ZTW |
| 37 | XA9-0813-000 запросить цену → | SCREW,RS,M3X8 ZTZ,ZUB,MTF,MTG,QRE QRF |
| 38 | XA9-0931-000 запросить цену → | AR SCREW, RS, M3X12 MTC,PVZ,MTD,MTE,ZTW |
| 39 | XA9-0976-000 запросить цену → | SCREW,P,M4X16 ZTZ,ZUB,MTF,MTG,QRE QRF |
| 40 | XA9-1164-000 запросить цену → | AR SCREW,RS,M3X6.5 |
| 41 | FB6-0301-000 запросить цену → | GUIDE, CABLE |
| 501 | XB3-6300-800 запросить цену → | AR SCREW,RS,M3X8 |
| 502 | XB4-7401-009 запросить цену → | SCREW,TAPPING,TRUSS HEAD,M4X10 |
| 503 | XB4-7403-509 запросить цену → | SCREW,TAPPING,TRUSS HEAD,M4X35 |
| 504 | XB6-7300-807 запросить цену → | AR SCREW,TP,M3X8 |
| 505 | XD2-1100-202 запросить цену → | RING,E |
| 506 | XD2-1100-322 запросить цену → | RING,E |
| 507 | XD2-1100-502 запросить цену → | RING,E |

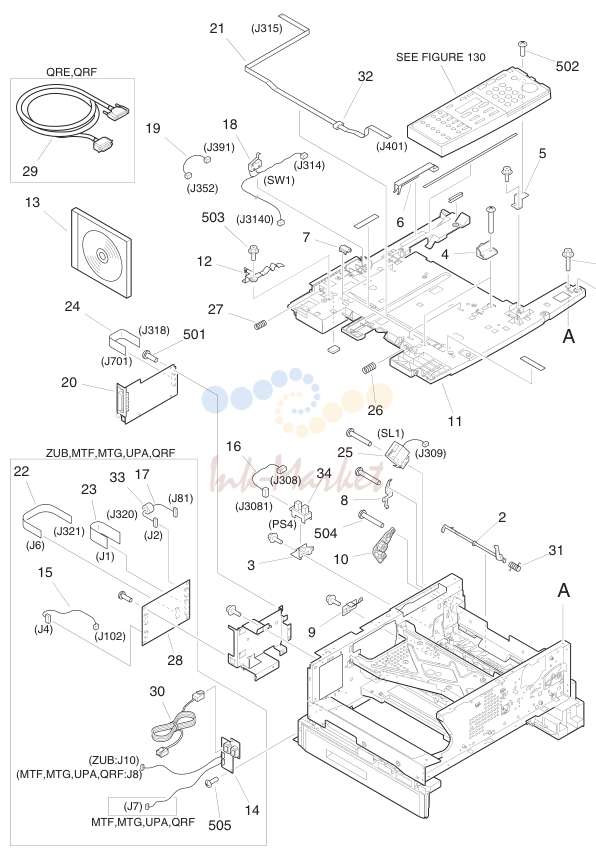

INTERNAL COMPONENTS 3
| № | Артикул | Наименование |
|---|---|---|
| 1 | FB2-5502-000 запросить цену → | SCREW,STEPPED,M3 |
| 2 | FB6-0075-000 запросить цену → | FLAG, MULTI PICK-UP SENSOR |
| 3 | FB6-0076-000 запросить цену → | SUPPORT, MULTI PICK-UP SENSOR |
| 4 | FB6-0094-000 запросить цену → | SUPPORT, READER STOP |
| 5 | FB6-0147-000 запросить цену → | PLATE, GROUNDING |
| 6 | FB6-0179-000 запросить цену → | COVER, DF CABLE |
| 7 | FB6-0234-000 запросить цену → | COLLAR, SWING |
| 8 | FB6-0252-000 запросить цену → | PLATE, GROUNDING |
| 9 | FB6-0253-000 запросить цену → | PLATE, GROUNDING |
| 10 | FB6-0256-000 запросить цену → | DAMPER GEAR узел |
| 11 | FB6-4638-000 запросить цену → | PANEL, UPPER |
| 12 | FF6-1455-000 запросить цену → | PLATE, GROUNDING |
| 13 | FH5-3415-000 запросить цену → | CD-ROM, USERSOFTWARE ZTW,ZTZ,ZUB ZTY,MTC,PVZ,QTL,UVB |
| 13 | FH5-3416-000 запросить цену → | CD-ROM, USERSOFTWARE UVC,UVD,UVE,MTD,MTE QTM,UVF,UVG,UVH,UVJ |
| 13 | FH5-3590-000 запросить цену → | CD-ROM, USERSOFTWARE JQE JRL,JRM,JRP,JRW,JRX,J |
| 13 | FH5-3625-000 запросить цену → | CD-ROM, USERSOFTWARE SE,JSF,JSG,JSM,JSN |
| 14 | FG6-8829-000 запросить цену → | MODULAR JACK плата в сборе ZUB |
| 14 | FG6-8830-000 запросить цену → | MODULAR JACK плата в сборе UPA |
| 14 | FG6-8831-000 запросить цену → | MODULAR JACK плата в сборе MTF,MTG,QRF ZUB,MTF,MTG,UPA,QRF |
| 15 | FG6-8840-000 запросить цену → | CABLE, PSEUDO, CI J4,102 |
| 16 | FG6-8841-000 запросить цену → | CABLE, MULTI PICK-UP J308,3081 ZUB,MTF,MTG,UPA,QRF |
| 17 | FG6-8844-000 запросить цену → | CABLE, NCU ANALOG J2,81 |
| 18 | FG6-9850-000 запросить цену → | CABLE, READER/FRONT PANEL SW1 J314,3140 |
| 19 | FG6-9854-000 запросить цену → | CABLE, SERIAL NUMBER J352,391 iR1210,iR1230,iR1270F,iR |
| 20 | FG6-9860-000 запросить цену → | PRINTER CONTROLLER плата ASS'Y iR1510,iR1530,iR1570F,iR |
| 20 | FM1-0459-000 запросить цену → | PRINTER CONTROLLER плата ASS'Y |
| 21 | FH2-6932-000 запросить цену → | CABLE, FLAT J315,401 MTF,MTG,UPA,QRF |
| 22 | FH2-6935-000 запросить цену → | CABLE, FLAT J6,321 JSP,JSQ,JSR,JSE,JSF,JS |
| 22 | FH2-7068-000 запросить цену → | CABLE, FLAT G,JSM,JSN ZUB,MTF,MTG,UPA,QRF |
| 23 | FH2-6936-000 запросить цену → | CABLE, FLAT J1,320 JSD,JSP,JSQ,JSR,JSE,J |
| 23 | FH2-7069-000 запросить цену → | CABLE, FLAT SF,JSG,JSM,JSN |
| 24 | FH2-7070-000 запросить цену → | CABLE, FLAT J318,701 |
| 25 | FH6-5038-000 запросить цену → | SOLENOID SL1 J309 |
| 26 | FS7-2695-000 запросить цену → | SPRING, COMPRESSION |
| 27 | FS7-2696-000 запросить цену → | SPRING, COMPRESSION |
| 28 | HG1-4365-000 запросить цену → | NCU плата в сборе ZUB |
| 28 | HG5-2587-000 запросить цену → | NCU плата в сборе UPA |
| 28 | HG5-2598-000 запросить цену → | NCU плата в сборе MTF,MTG,QRF |
| 29 | HH2-2654-000 запросить цену → | CABLE, узел QRE,QRF |
| 30 | HH2-2824-000 запросить цену → | CORD, MODULAR ZUB,MTG |
| 30 | HH2-2478-000 запросить цену → | MODULAR CORD MTF |
| 30 | HH2-3167-000 запросить цену → | CORD, MODULAR QRF |
| 31 | RB2-2837-000 запросить цену → | SPRING, TORSION |
| 32 | WE8-5908-000 запросить цену → | CORE, RING |
| 33 | WE8-5947-000 запросить цену → | CORE, FERRITE ZUB,MTF,MTG,UPA QRF JSP,JSQ,JSR,JSE,JSF,JS |
| 33 | WE8-6067-000 запросить цену → | CORE, FERRITE G,JSM,JSN iR1210,iR1230,iR1270F,iR |
| 34 | WG8-5309-000 запросить цену → | PHOTO-INTERRUPTER 1310,iR1330,iR1370F PS4 J3081 iR1510,iR1530,iR1570F,iR |
| 34 | WG8-5362-000 запросить цену → | PHOTO-INTERRUPTER 1610,iR1630,iR1670F PS4 J3081 |
| 35 | XA9-1164-000 запросить цену → | AR SCREW,RS,M3X6.5 |
| 501 | XB1-1300-807 запросить цену → | SCREW,MACH.,PAN HEAD,M3X8 |
| 502 | XB2-7300-407 запросить цену → | SCREW,W/WASHER,M3X4 |
| 503 | XB3-6300-800 запросить цену → | AR SCREW,RS,M3X8 |
| 504 | XB4-7401-009 запросить цену → | AR SCREW,TAPPING,TRUSS HEAD,M4X10 |
| 505 | XB6-7300-807 запросить цену → | AR SCREW,TP,M3X8 |
CONTROL PANEL в сборе
| № | Артикул | Наименование |
|---|---|---|
| FG6-9514-000 запросить цену → | CONTROL PANEL в сборе ZTW,ZTZ ZTY,QTL,UVB,UVC,UVD | |
| FG6-9516-000 запросить цену → | CONTROL PANEL в сборе UVE,QTM,UVF,UVG,UVH UVJ,UMA,UNA,QRE | |
| FG6-9518-000 запросить цену → | CONTROL PANEL в сборе MTC,PVZ,MTD,MTE | |
| FG6-9513-000 запросить цену → | CONTROL PANEL в сборе ZUB | |
| FG6-9515-000 запросить цену → | CONTROL PANEL в сборе UPA | |
| FG6-9517-000 запросить цену → | CONTROL PANEL в сборе MTF,MTG | |
| FG6-9519-000 запросить цену → | CONTROL PANEL в сборе QRF | |
| FM1-0461-000 запросить цену → | CONTROL PANEL в сборе JSD | |
| FM1-0462-000 запросить цену → | CONTROL PANEL в сборе JQE,JRK JQF,JRJ,JQG,JQH,JRC,J | |
| FM1-0464-000 запросить цену → | CONTROL PANEL в сборе RD,JRF,JRL,JRM,JRP,JR W,JRX | |
| FM1-0463-000 запросить цену → | CONTROL PANEL в сборе JSE,JSF,JSG,JSM,JSN | |
| FM1-0465-000 запросить цену → | CONTROL PANEL в сборе JSP,JSQ | |
| FM1-0466-000 запросить цену → | CONTROL PANEL в сборе JRG,JRH,JRY,JSC | |
| FM1-0467-000 запросить цену → | CONTROL PANEL в сборе JSR | |
| 1 | FB6-0133-000 запросить цену → | PLATE, GROUNDING |
| 2 | FB6-0138-000 запросить цену → | KEY TOP, START |
| 3 | FB6-0139-000 запросить цену → | KEY TOP, STOP |
| 4 | FB6-0140-000 запросить цену → | KEY TOP, ESS |
| 5 | FB6-0141-000 запросить цену → | KEY TOP, USER-MODE |
| 6 | FB6-0145-000 запросить цену → | CASE, LCD |
| 7 | FB6-2299-000 запросить цену → | KEY TOP, FUNCTION ZUB,MTF,MTG,UPA,QRF |
| 8 | FB6-2323-000 запросить цену → | KEY TOP, CHANGE ZUB,MTF,MTG |
| 8 | FB6-2324-000 запросить цену → | KEY TOP, CHANGE UPA,QRF ZTY,QTL,UVB,UVC,UVD |
| 9 | FB6-4807-000 запросить цену → | COVER, CONTROL PANEL UVE,QTM,UVF,UVG,UVH UVJ,UMA,UNA,QRE |
| 9 | FB6-4806-000 запросить цену → | COVER, CONTROL PANEL UPA,QRF ZTW,ZTZ,MTC,PVZ,MTD |
| 9 | FB6-4805-000 запросить цену → | COVER, CONTROL PANEL MTE |
| 9 | FB6-4804-000 запросить цену → | COVER, CONTROL PANEL ZUB |
| 9 | FB6-4808-000 запросить цену → | COVER, CONTROL PANEL MTF,MTG |
| 10 | FB6-4811-000 запросить цену → | SHEET, ONE-TOUCH ZUB |
| 10 | FB6-4812-000 запросить цену → | SHEET, ONE-TOUCH MTF,MTG,UPA:ENGLISH |
| 10 | FB6-4810-000 запросить цену → | SHEET, ONE-TOUCH UPA:FRENCH |
| 10 | FB6-4809-000 запросить цену → | SHEET, ONE-TOUCH UPA:GERMAN |
| 10 | FB6-4814-000 запросить цену → | SHEET, ONE-TOUCH UPA:ITALIAN |
| 10 | FB6-4813-000 запросить цену → | SHEET, ONE-TOUCH QRF |
| 10 | FB6-2311-000 запросить цену → | SHEET, ONE-TOUCH UIA:GERMAN |
| 10 | FB6-2312-000 запросить цену → | SHEET, ONE-TOUCH UIA:FRENCH |
| 10 | FB6-2313-000 запросить цену → | SHEET, ONE-TOUCH UIA:ITALIAN |
| 11 | FB6-4815-000 запросить цену → | KEY TOP, NUMBERS ZTY,MTC,PVZ,QTL,UVB UVC,UVD,UVE,MTD,MTE |
| 12 | FB6-4816-000 запросить цену → | KEY TOP, OK QTM,UVF,UVG,UVH,UVJ MTF,MTG,UMA,UNA,UPA QRE,QRF |
| 12 | FB6-4819-000 запросить цену → | KEY TOP, OK ZTW,ZTZ,ZUB |
| 13 | FB6-4817-000 запросить цену → | KEY TOP, ONE-TOUCH ZUB,MTF,MTG,UPA,QRF |
| 14 | FB6-4818-000 запросить цену → | KEY TOP, 2 IN 1 |
| 15 | FG6-8804-000 запросить цену → | CONTROL PANEL плата в сборе ZUB,MTF,MTG,UPA,QRF EXCEPT ZUB,MTF,MTG |
| 15 | FG6-8805-000 запросить цену → | CONTROL PANEL плата в сборе EXCEPT UPA,QRF JSD,JSP,JSQ,JSR,JSE,J |
| 15 | FM1-0468-000 запросить цену → | CONTROL PANEL плата в сборе SF,JSG,JSM,JSN JQE,JRK,JRY,JSC,JRL,J |
| 15 | FM1-0469-000 запросить цену → | CONTROL PANEL плата в сборе RM,JRP,JRW,JRX ZUB,MTF,MTG,UPA,QRF |
| 16 | FH5-3221-000 запросить цену → | SPEAKER SP1 J404 JSD,JSP,JSQ,JSR,JSE,J |
| 16 | FH5-3626-000 запросить цену → | SPEAKER SF,JSG,JSM,JSN EXCEPT JQE,JRK,JSD,JRY,JSC,J |
| 17 | FH6-0813-000 запросить цену → | LCD CONTROL PANEL узел SP,JSQ,JSR,JRL,JRM,JR P,JRW,JRX,JSE,JSF,JSG ,JSM,JSNJ402 JQE,JRK,JSD,JRY,JSC,J SP,JSQ,JSR,JRL,JRM,JR |
| 17 | FH6-0846-000 запросить цену → | LCD CONTROL PANEL узел P,JRW,JRX,JSE,JSF,JSG ,JSM,JSN J402 |
| 18 | FH7-6337-000 запросить цену → | SWITCH, MEMBRANE J403 |
| 19 | HB1-3023-000 запросить цену → | HOLDER, SPEAKER ZUB,MTF,MTG,UPA,QRF |
| 20 | HB1-5127-000 запросить цену → | LABEL, FAX DESTINATION ZUB,MTF,MTG,UPA,QRF |
| 501 | XB1-2300-607 запросить цену → | SCREW,MACH.,TRUSS HEAD,M3X6 |
| 502 | XB4-5300-809 запросить цену → | SCREW,P,M3X8 |
| FG6-7944-000 запросить цену → | COPYBOARD крышка в сборе UVC,UVD,UVE,ZTW,UMA QRE | |
| 1 | FB6-0330-000 запросить цену → | HINGE, COPYBOARD COVER |
| 2 | FB6-0332-000 запросить цену → | SHAFT, HINGE |
| 3 | FB6-4237-000 запросить цену → | SHEET, COPYBOARD |
| 4 | FB6-6355-000 запросить цену → | LABEL, SLIDE INDICATION JQE,JRK,JSD |
ADF в сборе(MTD,MTE,QTM,UVF,UVG,UVH,
| № | Артикул | Наименование |
|---|---|---|
| 1 | FB3-3395-000 запросить цену → | GEAR, 20T |
| 2 | FB3-3396-000 запросить цену → | PLATE, SLIDE |
| 3 | FB6-0187-000 запросить цену → | PIN, FIXING, DF HINGE |
| 4 | FB6-2329-020 запросить цену → | LABEL, 'COPYBOARD GLASS CLEAN' ZTZ,ZUB QTM,UVF,UVG,UVH,UVJ |
| 4 | FB6-2331-020 запросить цену → | LABEL, 'COPYBOARD GLASS CLEAN' UNA,UPA |
| 4 | FB6-2333-020 запросить цену → | LABEL, 'COPYBOARD GLASS CLEAN' MTD,MTE,MTF,MTG,QRF |
| 5 | FB6-5504-000 запросить цену → | LABEL, PROHIBITED DOCUMENTS ZTZ,ZUB QTM,UVF,UVG,UVH,UVJ |
| 5 | FB6-5506-000 запросить цену → | LABEL, PROHIBITED DOCUMENTS UNA,UPA |
| 5 | FB6-5507-000 запросить цену → | LABEL, PROHIBITED DOCUMENTS MTD,MTE,MTF,MTG,QRF |
| 6 | FB6-5514-000 запросить цену → | LABEL, 'PAPER SIZE' ZTZ,ZUB |
| 6 | FB6-5515-000 запросить цену → | LABEL, 'PAPER SIZE' QTM,UVF,UVG,UVH,UVJ |
| 6 | FB6-5516-000 запросить цену → | LABEL, 'PAPER SIZE' MTD,MTE,MTF,MTG,QRF |
| 7 | FC5-0002-000 запросить цену → | GUIDE, SIDE, FRONT |
| 8 | FC5-0003-000 запросить цену → | GUIDE, SIDE, REAR |
| 9 | FC5-0004-000 запросить цену → | TRAY, PAPER DELIVERY |
| 10 | FC5-0005-000 запросить цену → | ROLLER, PAPER FEED |
| 11 | FC5-0006-000 запросить цену → | ROLLER, PAPER DELIVERY |
| 12 | FC5-0007-000 запросить цену → | ROLLER, WHITE |
| 13 | FC5-0009-000 запросить цену → | ROLLER, PICK-UP |
| 14 | FC5-0011-000 запросить цену → | HINGE узел |
| 15 | FC5-0013-000 запросить цену → | HANDLE |
| 16 | FC5-0014-000 запросить цену → | GUIDE, DELIVERY, EXTERNAL |
| 17 | FC5-0018-000 запросить цену → | HOLDER, DF DETECT SENSOR |
| 18 | FC5-0019-000 запросить цену → | COLLAR, PAPER FEED |
| 19 | FC5-0020-000 запросить цену → | HOLDER, PAPER FEED COLLAR |
| 20 | FC5-0021-000 запросить цену → | ARM, REGIST. PRESSURE RELEASE |
| 21 | FC5-0022-000 запросить цену → | LINK, REGIST. PRESSURE RELEASE |
| 22 | FC5-0023-020 запросить цену → | ARM, SWING |
| 23 | FC5-0024-000 запросить цену → | FLAG, DELIVERY SENSOR |
| 24 | FC5-0025-000 запросить цену → | SHUTTER |
| 25 | FC5-0026-000 запросить цену → | LINK, SHUTTER, 1 |
| 26 | FC5-0027-000 запросить цену → | LINK, SHUTTER, 2 |
| 27 | FC5-0028-000 запросить цену → | LINK, SHUTTER, 3 |
| 28 | FC5-0029-000 запросить цену → | ARM, ROLLER SEPARATION |
| 29 | FC5-0034-000 запросить цену → | PAD |
| 30 | FC5-0035-000 запросить цену → | ARM, PAPER PICK-UP, FRONT |
| 31 | FC5-0036-000 запросить цену → | ARM, PAPER PICK-UP, REAR |
| 32 | FC5-0037-000 запросить цену → | FLAG, PAPER PICK-UP SENSOR |
| 33 | FC5-0038-000 запросить цену → | SPRING, TORSION |
| 34 | FC5-0039-000 запросить цену → | SEAL |
| 35 | FC5-0047-000 запросить цену → | PLATE, GROUNDING |
| 36 | FC5-0052-000 запросить цену → | ARM, REGIST COLLAR PRESSURE |
| 37 | FC5-0054-000 запросить цену → | SHAFT, REGIST PRESSURE ARM |
| 38 | FC5-0057-000 запросить цену → | ELIMINATOR, STATIC CHARGE |
| 39 | FC5-0066-000 запросить цену → | SHEET, PAPER PICK-UP SENSOR |
| 40 | FC5-0070-000 запросить цену → | ROLLER, REGISTRATION |
| 41 | FG6-8836-000 запросить цену → | CABLE, ADF J311,3111-3114 |
| VS1-5057-006 запросить цену → | CONNECTOR, SNAP TIGHT J3111 | |
| WT2-5565-000 запросить цену → | CLAMP, CABLE | |
| 42 | FL2-0004-000 запросить цену → | ARM, TENSION |
| 43 | FL2-0005-000 запросить цену → | GUIDE, REGISTRATION LOWER |
| FC5-0060-000 запросить цену → | SHEET, REGIST. LOWER GUIDE | |
| FC5-0063-000 запросить цену → | SHEET, PICK-UP | |
| FC5-0064-000 запросить цену → | PAD, PICK-UP | |
| 44 | FL2-0006-000 запросить цену → | PAD MOUNT узел |
| FC5-6087-000 запросить цену → | PAD, RUBBER | |
| FC5-6088-000 запросить цену → | PAD, SPONGE | |
| 45 | FL2-0007-030 запросить цену → | WHITE SHEET узел |
| FC5-0061-020 запросить цену → | SHEET, A | |
| 46 | FL2-0008-000 запросить цену → | PANEL, OPEN/CLOSE |
| 47 | FM2-0002-030 запросить цену → | FRAME, FEEDER в сборе |
| 48 | FM2-0015-000 запросить цену → | SEPARATION ROLLER узел |
| 49 | FS1-1512-000 запросить цену → | BUSHING |
| 50 | FS1-1569-000 запросить цену → | BUSHING |
| 51 | FS2-3511-000 запросить цену → | PULLEY, 25T |
| 52 | FS5-9740-000 запросить цену → | SCREW,STEPPED,M4 |
| 53 | FU5-0001-000 запросить цену → | GEAR, 18T |
| 55 | FU5-0002-000 запросить цену → | GEAR, 30T/PULLEY 30T |
| 56 | FU5-1001-000 запросить цену → | BUSHING |
| 57 | FU5-1002-000 запросить цену → | BUSHING |
| 58 | FU5-2001-000 запросить цену → | SPRING, TENSION |
| 59 | FU5-2002-000 запросить цену → | SPRING, TENSION |
| 60 | FU5-2003-000 запросить цену → | SPRING, TENSION |
| 61 | FU5-2004-000 запросить цену → | SPRING, TENSION |
| 62 | FU5-2005-000 запросить цену → | SPRING, TENSION |
| 63 | FU5-2006-000 запросить цену → | SPRING, TENSION |
| 64 | FU5-2007-000 запросить цену → | SPRING, TENSION |
| 65 | FU5-2008-000 запросить цену → | SPRING, TENSION |
| 66 | FU5-2009-000 запросить цену → | SPRING, TENSION |
| 67 | FU5-2010-000 запросить цену → | SPRING, COMPRESSION |
| 68 | FU5-3001-000 запросить цену → | PULLEY, 18T |
| 69 | FU5-3002-000 запросить цену → | PULLEY, 18T/24T |
| 70 | FU5-3003-000 запросить цену → | PULLEY, 18T |
| 71 | FU5-3006-000 запросить цену → | PULLEY, 14T |
| 72 | FU5-3007-000 запросить цену → | PULLEY, 16T |
| 73 | FU5-6001-000 запросить цену → | COLLAR, REGISTRATION |
| 74 | FU5-6002-000 запросить цену → | COLLAR, PAPER DELIVERY |
| 75 | FU5-6003-000 запросить цену → | COLLAR, BELT IDLER |
| 76 | WG8-5362-000 запросить цену → | PHOTO-INTERRUPTER PS8 J3114 |
| 78 | XA9-0265-000 запросить цену → | SCREW,W/WASHER,TRUSS HEAD |
| 79 | XF2-1605-240 запросить цену → | BELT, TIMING |
| 80 | XF2-1611-240 запросить цену → | BELT, TIMING |
| 81 | XF9-0404-000 запросить цену → | BELT, COGGED DRIVE, 71T |
| 82 | XF9-0525-000 запросить цену → | BELT, TIMING, 59T |
| 83 | FB6-6355-000 запросить цену → | LABEL, SLIDE INDICATION JQE,JRK,JSD |
| 84 | FC5-7552-000 запросить цену → | SHEET,B |
| 501 | XB1-2300-607 запросить цену → | SCREW,MACH.,TRUSS HEAD,M3X6 |
| 502 | XB1-2400-609 запросить цену → | SCREW,MACH.,TRUSS HEAD,M4X6 |
| 503 | XB4-5300-809 запросить цену → | SCREW,P,M3X8 |
| 504 | XB4-5401-007 запросить цену → | SCREW,P,M4X10 |
| 507 | XD2-1100-242 запросить цену → | RING,E |
| 508 | XD2-1100-322 запросить цену → | RING,E |
| 509 | XD2-1100-402 запросить цену → | RING,E |
| 511 | XD2-1100-502 запросить цену → | RING,E |
| 515 | XD2-1100-642 запросить цену → | RING,E |
| 516 | XD3-2200-082 запросить цену → | PIN,DOWEL |
| 517 | XD3-2200-102 запросить цену → | PIN,DOWEL |
| 520 | XD3-2200-122 запросить цену → | PIN,DOWEL |
Полный список запчастей доступен по запросу.
комментарии
