Canon imageRUNNER IR1133 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- SEE FIGURE 160A
- INTERNAL COMPONENTS 1
- INTERNAL COMPONENTS 2
- INTERNAL COMPONENTS 3
- INTERNAL COMPONENTS 4
- INTERNAL COMPONENTS 5
- INTERNAL COMPONENTS 6
- READER/ADF в сборе (ADF MODEL)
- PAPER FEEDER в сборе (ADF MODEL)

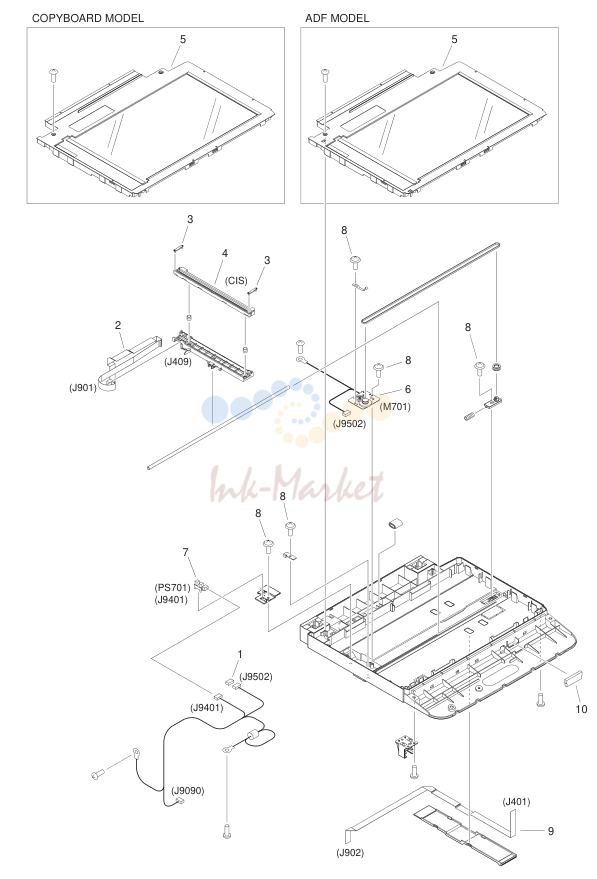

- READER в сборе

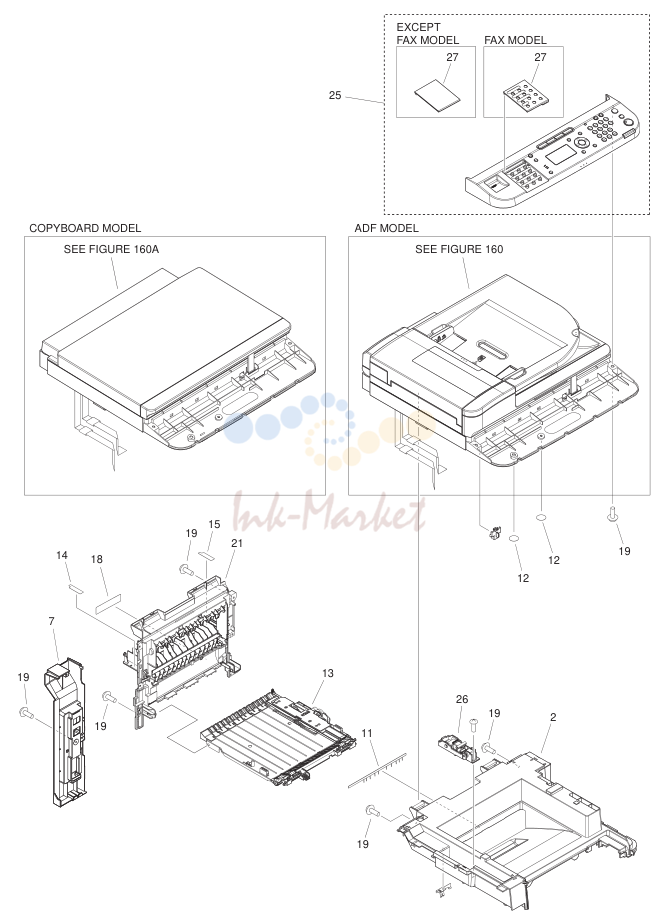

SEE FIGURE 160A
| № | Артикул | Наименование |
|---|---|---|
| 1 | FC7-0509-000 запросить цену → | EMBLEM |
| 2 | FC0-4168-000 запросить цену → | COVER, UPPER |
| 3 | FC9-2007-000 запросить цену → | COVER, MULTI FEED |
| 4 | FC0-4170-000 запросить цену → | COVER, MULTI FEED UPPER |
| 5 | FC0-3132-000 запросить цену → | COVER, LEFT |
| 6 | FL3-5852-000 запросить цену → | COVER, FRONT, LEFT |
| 7 | FC0-3133-000 запросить цену → | COVER, LEFT, REAR FAX model |
| 7 | FC0-3162-000 запросить цену → | COVER, LEFT, REAR EXCEPT FAX model EXCEPT 1133A |
| 8 | FC0-3135-000 запросить цену → | COVER, RIGHT NZS,QXP,1133 NZR,QXN |
| 8 | FE2-1950-000 запросить цену → | COVER, RIGHT, L6 NZR,QXN |
| 9 | FC9-2056-000 запросить цену → | COVER, REAR RIGHT |
| 10 | FC0-4169-000 запросить цену → | COVER, RIGHT, UPPER |
| 11 | FC9-8944-000 запросить цену → | ELIMINATOR, STATIC CHARGE |
| 12 | FC9-2166-000 запросить цену → | SHEET, ELES. PREVENTION |
| 13 | RM1-6441-000 запросить цену → | DUPLEXING PAPER FEED ASS'Y |
| 14 | FC9-8934-000 запросить цену → | LABEL, HIGH TMP. CAUTION |
| 15 | FC9-8943-000 запросить цену → | LABEL, HIGH TMP. CAUTION |
| 16 | FC0-3196-000 запросить цену → | LABEL, USB |
| 17 | HB1-5537-000 запросить цену → | SHEET,BLANKING |
| 18 | FC9-4897-000 запросить цену → | LABEL, SIZE EXCHANGE |
| 19 | XA9-1671-000 запросить цену → | AR SCREW, D, M3X8 |
| 20 | FC9-7005-000 запросить цену → | LABEL, SIZE, MANUAL FEED |
| 22 | FM3-9793-000 запросить цену → | EXPANSION TRAY в сборе |
| 23 | FM4-9783-000 запросить цену → | INNER крышка в сборе |
| 24 | FC9-2016-000 запросить цену → | COVER, FRONT, LOWER |
| 25 | FM4-9768-010 запросить цену → | CONTROL PANEL в сборе 1133iF |
| 25 | FM4-9790-000 запросить цену → | CONTROL PANEL в сборе 1133A |
| 25 | FM4-9769-000 запросить цену → | CONTROL PANEL в сборе 1133 |
| 26 | FM3-9816-000 запросить цену → | HINGE в сборе |
| 27 | FC0-3107-000 запросить цену → | COVER, ONE-TOUCH FAX model |
| 27 | FC0-3108-000 запросить цену → | COVER, ONE-TOUCH EXCEPT FAX model |
| 28 | RC2-6273-000 запросить цену → | HINGE, MULTI-PURPOSE, RIGHT |
| 29 | RC2-8291-000 запросить цену → | HINGE, MULTI-PURPOSE, LEFT |
| 30 | RM1-6427-000 запросить цену → | MP LIFTING PLATE в сборе |
| 31 | RU5-2895-000 запросить цену → | SPRING, TENSION |

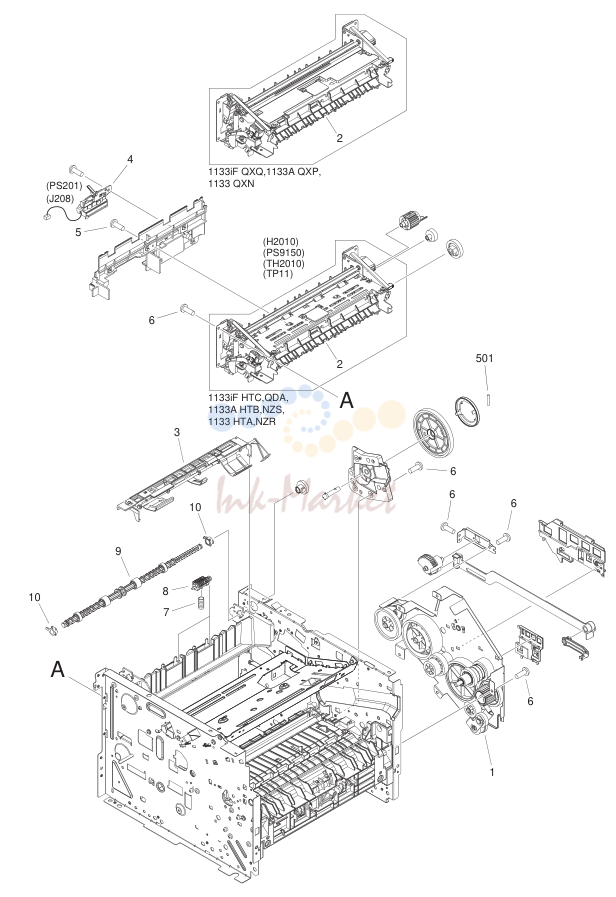

INTERNAL COMPONENTS 1
| № | Артикул | Наименование |
|---|---|---|
| 1 | FM3-9797-000 запросить цену → | MAIN DRIVE в сборе HTB,NZS,1133 HTA,NZR |
| 2 | RM1-6406-000 запросить цену → | FIXING ASS'Y H2010,PS9150,TH2010,T P11 QXP,1133 QXN H2010,PS9150,TH2010,T P11 |
| 3 | RM1-7691-000 запросить цену → | PAPER RETAINING DELIVERY ASS'Y |
| 4 | RM1-6445-000 запросить цену → | REVERSE SENSOR ASS'Y PS201 |
| 5 | XA9-1503-000 запросить цену → | AR SCREW, TAP, M3X6 |
| 6 | XA9-1671-000 запросить цену → | AR SCREW, D, M3X8 |
| 7 | RU6-2610-000 запросить цену → | SPRING, COMPRESSION |
| 8 | RL1-2111-000 запросить цену → | FACE-DOWN ROLLER узел |
| 9 | RL1-2112-000 запросить цену → | ROLLER, FACE-DOWN |
| 10 | RC2-6237-000 запросить цену → | BUSHING |
| 501 | XD3-2300-322 запросить цену → | PIN |

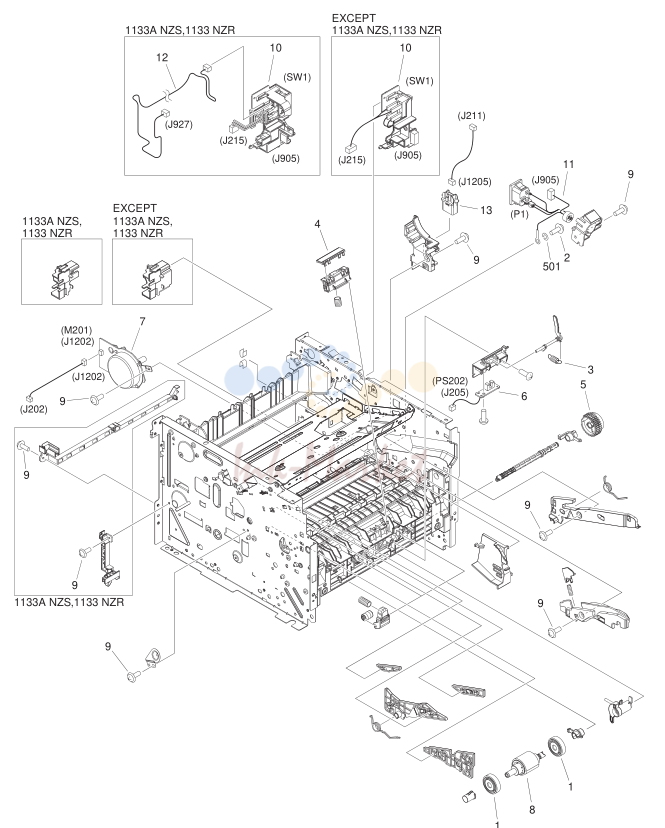

INTERNAL COMPONENTS 2
| № | Артикул | Наименование |
|---|---|---|
| 1 | RC2-6130-000 запросить цену → | ROLLER, CASSETTE PAPER PICK-UP |
| 2 | XA9-0994-000 запросить цену → | SCREW, TP, M4X6 |
| 3 | RU5-2898-000 запросить цену → | SPRING, TENSION |
| 4 | RL1-2115-000 запросить цену → | PAD, MULTI-PURPOSE SEPARATION |
| 5 | RM1-1301-000 запросить цену → | PAPER PICK-UP GEAR ASS'Y |
| 6 | RM1-6350-000 запросить цену → | MULTI-PURPOSE SENSOR плата ASS'Y PS202 |
| 7 | RM1-6378-000 запросить цену → | MAIN MOTOR ASS'Y M201 |
| 8 | RM1-6414-000 запросить цену → | PAPER PICK-UP ROLLER ASS'Y |
| 9 | XA9-1671-000 запросить цену → | AR SCREW, D, M3X8 |
| 10 | FM0-3313-000 запросить цену → | MAIN SWITCH узел, L6 NZR,QXN SW1 EXCEPT 1133A |
| 10 | FM4-5367-000 запросить цену → | MAIN SWITCH узел NZS,QXP,1133 NZR,QXN SW1 |
| 11 | FM4-5386-000 запросить цену → | INLET CABLE в сборе P1 |
| 12 | FM0-3291-000 запросить цену → | CABLE, REMOTE, L6 NZR,QXN |
| 13 | VS1-7258-007 запросить цену → | CONNECTOR, DRAWER |
| 501 | XD1-3100-407 запросить цену → | LOCK-WASHER, SPRING |

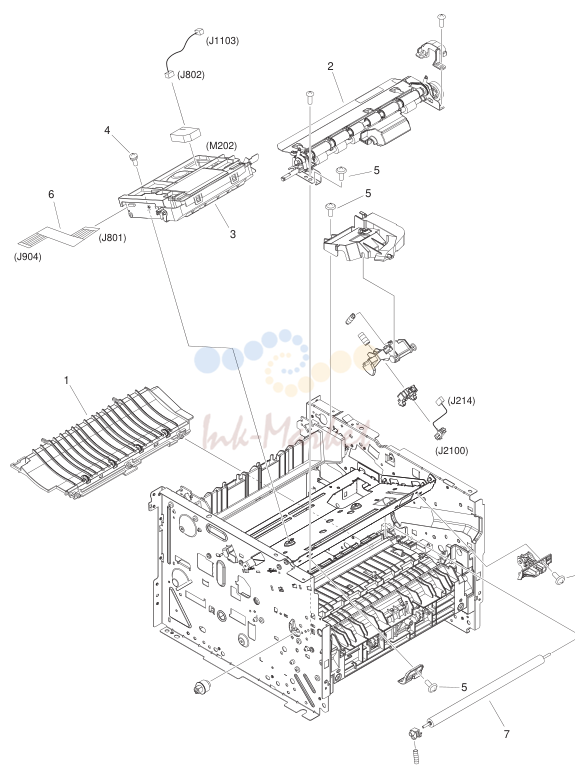

INTERNAL COMPONENTS 3
| № | Артикул | Наименование |
|---|---|---|
| 1 | RM1-6402-000 запросить цену → | PAPER FEED GUIDE ASS'Y |
| 2 | FM4-1659-000 запросить цену → | REGISTRATION ASS'Y |
| 3 | RM1-6424-000 запросить цену → | SCANNER ASS'Y M202 |
| 4 | XA9-1420-000 запросить цену → | AR SCREW, W/WASHER, M3X8 |
| 5 | XA9-1671-000 запросить цену → | AR SCREW, D, M3X8 |
| 6 | FK3-0730-000 запросить цену → | CABLE, FLAT |
| 7 | RM1-6450-000 запросить цену → | TRANSFER ROLLER ASS'Y |

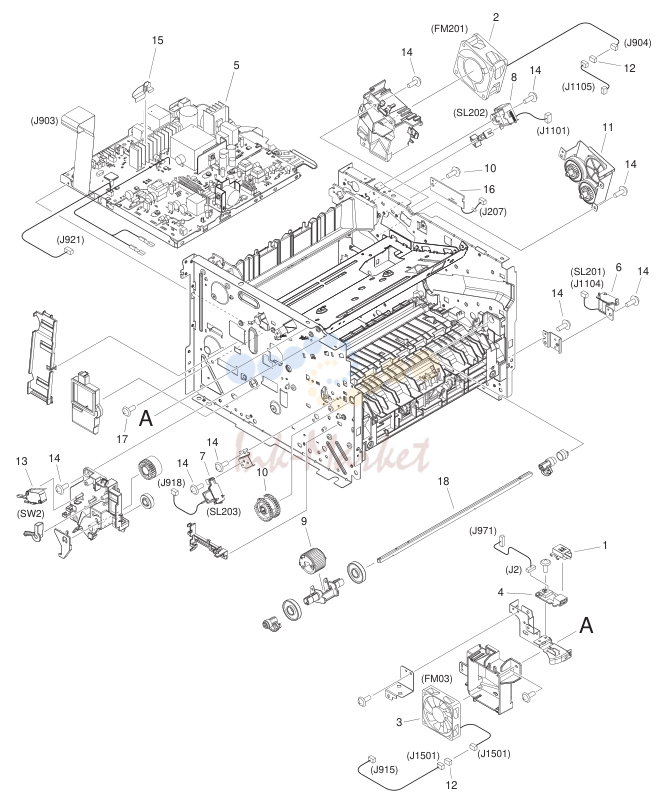

INTERNAL COMPONENTS 4
| № | Артикул | Наименование |
|---|---|---|
| 1 | FC9-2142-000 запросить цену → | PLATE, USB GROUNDING |
| 2 | FK2-2064-000 запросить цену → | FAN FM201 |
| 3 | FK3-0732-000 запросить цену → | FAN FM03 |
| 4 | FM4-3989-000 запросить цену → | USB плата в сборе |
| 5 | FM4-9013-010 запросить цену → | ENGINE CONTROLLER плата ASS'Y HTB,NZS,1133 HTA,NZR QXP,1133 QXN |
| 6 | RK2-2729-000 запросить цену → | SOLENOID SL201 |
| 7 | RK2-2731-000 запросить цену → | SOLENOID SL203 |
| 8 | RK2-2733-000 запросить цену → | SOLENOID SL202 |
| 9 | RL1-2120-000 запросить цену → | ROLLER,MULTI-PURPOSE PICK-UP |
| 10 | RM1-4275-020 запросить цену → | PAPER PICK-UP GEAR ASS'Y |
| 11 | RM1-6423-000 запросить цену → | REVERSE DRIVE ASS'Y |
| 12 | VS1-7177-003 запросить цену → | CONNECTOR, SNAP TIGHT, BK |
| 13 | WC4-5171-000 запросить цену → | MICROSWITCH SW2 |
| 14 | XA9-1671-000 запросить цену → | AR SCREW, D, M3X8 |
| 15 | FC9-8942-000 запросить цену → | SHEET, PROTECTIVE |
| 16 | FM4-1605-000 запросить цену → | CONNECTING плата ASS'Y |
| 17 | XA9-1503-000 запросить цену → | AR SCREW, TAP, M3X6 |
| 18 | RC2-6136-000 запросить цену → | SHAFT, PAPER PICK-UP |

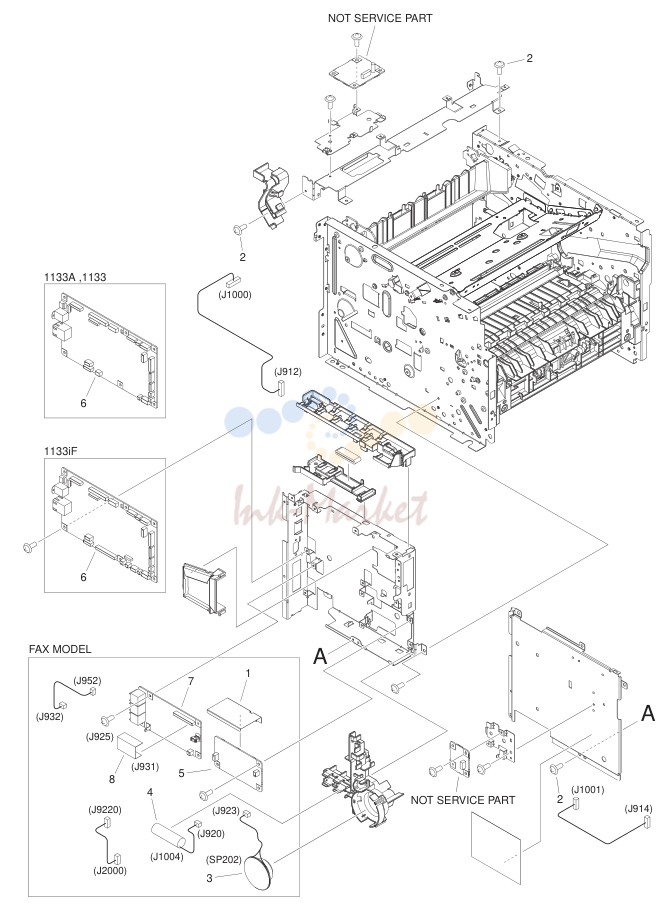

INTERNAL COMPONENTS 5
| № | Артикул | Наименование |
|---|---|---|
| 1 | FC0-3182-000 запросить цену → | SHEET, CABLE PROTECTION FAX model |
| 2 | XA9-1671-000 запросить цену → | AR SCREW, D, M3X8 |
| 3 | FK3-1826-000 запросить цену → | SPEAKER FAX model SP202 |
| 4 | FK3-1626-000 запросить цену → | BATTERY, NI-MH FAX model |
| 5 | FM4-8968-000 запросить цену → | OFFHOOK плата в сборе FAX model |
| 6 | FM4-8952-000 запросить цену → | MAIN CONTROLLER плата в сборе 1133iF |
| 6 | FM4-8953-000 запросить цену → | MAIN CONTROLLER плата в сборе 1133A,1133 |
| 7 | FM4-8965-000 запросить цену → | NCU плата в сборе FAX model EUR |
| 7 | FM4-8964-000 запросить цену → | NCU плата в сборе FAX model AU |
| 8 | FK3-1820-000 запросить цену → | CABLE, FLAT FAX model |

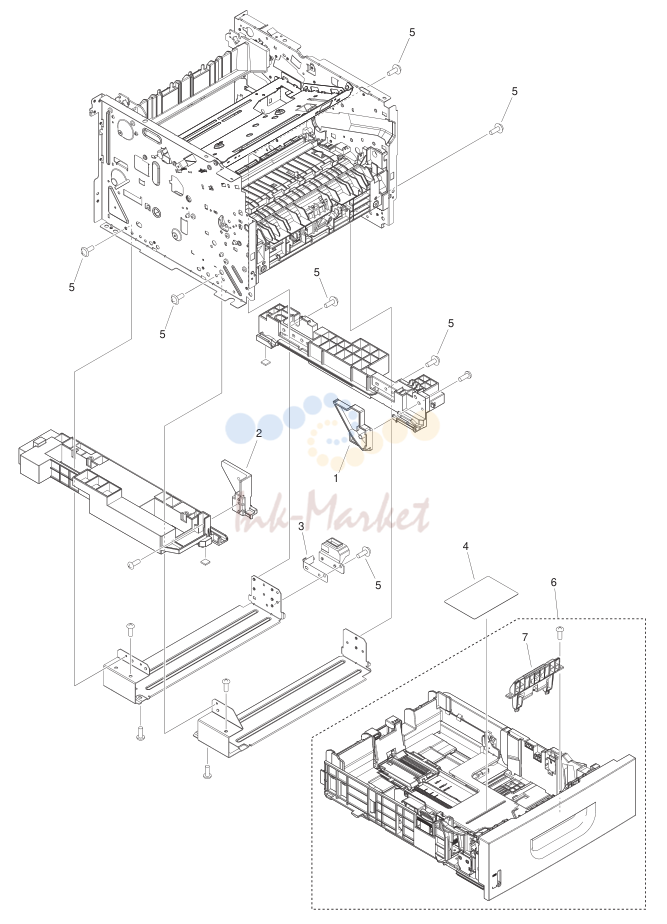

INTERNAL COMPONENTS 6
| № | Артикул | Наименование |
|---|---|---|
| 1 | FC9-2068-000 запросить цену → | GUIDE, CASSETTE, RIGHT |
| 2 | FC9-2069-000 запросить цену → | GUIDE, CASSETTE, LEFT |
| 3 | FC9-2071-000 запросить цену → | SPRING, LEAF |
| 4 | FC9-4891-000 запросить цену → | LABEL, EXCHANGE CONTROL PANEL |
| 5 | XA9-1671-000 запросить цену → | AR SCREW, D, M3X8 |
| 6 | FM3-9798-000 запросить цену → | CASSETTE в сборе |
| 7 | RM1-6454-000 запросить цену → | SEPARATION PAD ASS'Y |

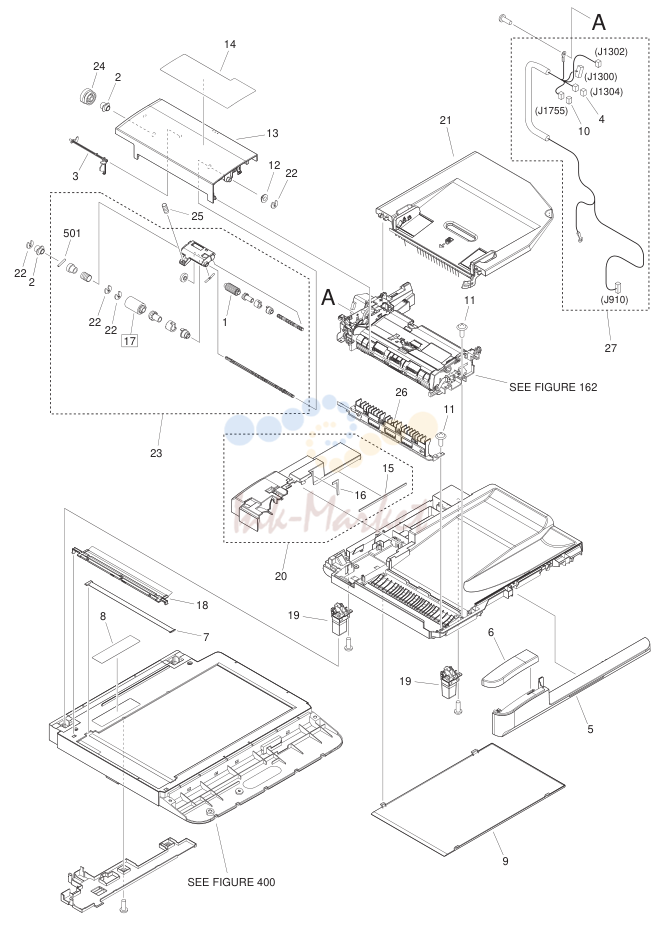

READER/ADF в сборе (ADF MODEL)
| № | Артикул | Наименование |
|---|---|---|
| 1 | FC7-6189-000 запросить цену → | ROLLER, PICK-UP |
| 2 | FC7-6320-000 запросить цену → | BUSHING |
| 3 | FC7-6321-000 запросить цену → | FLAG, DOCUMENT SCANNER |
| 4 | VS1-7177-002 запросить цену → | CONNECTOR, SNAP TIGHT, BK |
| 5 | FC9-1496-000 запросить цену → | COVER, ADF, FRONT LOWER |
| 6 | FC9-1497-000 запросить цену → | COVER, ADF, FRONT UPPER |
| 7 | FC9-5109-000 запросить цену → | PLATE, PAPER SIZE A SIZE |
| 7 | FC9-5110-000 запросить цену → | PLATE, PAPER SIZE AB/INCH SIZE |
| 8 | FC9-5111-000 запросить цену → | LABEL, COPY PROHIBITION AU |
| 8 | FC9-1494-000 запросить цену → | LABEL, COPY PROHIBITION EUR |
| 9 | FC9-1499-000 запросить цену → | SHEET, WHITE |
| 10 | VS1-7207-004 запросить цену → | CONNECTOR, SNAP TIGHT, BK |
| 11 | HU1-1022-000 запросить цену → | BUSHING |
| 12 | XA9-0831-000 запросить цену → | SCREW,M3X10 |
| 13 | FC9-1504-000 запросить цену → | PANEL, OPEN/CLOSE |
| 14 | FU7-8989-000 запросить цену → | LABEL, GLASS CLEANING A SIZE |
| 14 | FU2-0591-000 запросить цену → | LABEL, GLASS CLEANING AB/INCH SIZE |
| 15 | FC9-5660-000 запросить цену → | CUSHION |
| 16 | FC9-5661-000 запросить цену → | CUSHION |
| 17 | FL2-6637-000 запросить цену → | ROLLER, SEPARATION [DP] |
| 18 | FL3-3540-000 запросить цену → | HOLDER, DOCUMENT,RELEASE SHEET |
| 19 | FL3-1430-000 запросить цену → | HINGE, ADF |
| 20 | FL3-1439-000 запросить цену → | ADF REAR COVER ASS'Y |
| 21 | FM3-9534-000 запросить цену → | DOCUMENT TRAY в сборе |
| 22 | HC1-0586-000 запросить цену → | RETAINING RING |
| 23 | FM3-9538-000 запросить цену → | SEPARATION ROLLER в сборе |
| 24 | FU7-0672-000 запросить цену → | GEAR, 24T |
| 25 | FU7-2018-000 запросить цену → | SPRING, COMPRESSION |
| 26 | FM4-1883-000 запросить цену → | PAPER FEED GUIDE в сборе |
| 27 | FM4-9063-000 запросить цену → | CABLE,ADF |
| 501 | XD9-0219-000 запросить цену → | PIN, DOWEL |
| 1 | FM4-9823-000 запросить цену → | HINGE узел |
| 2 | FC0-3173-000 запросить цену → | COVER, COPYBOARD, FRONT |

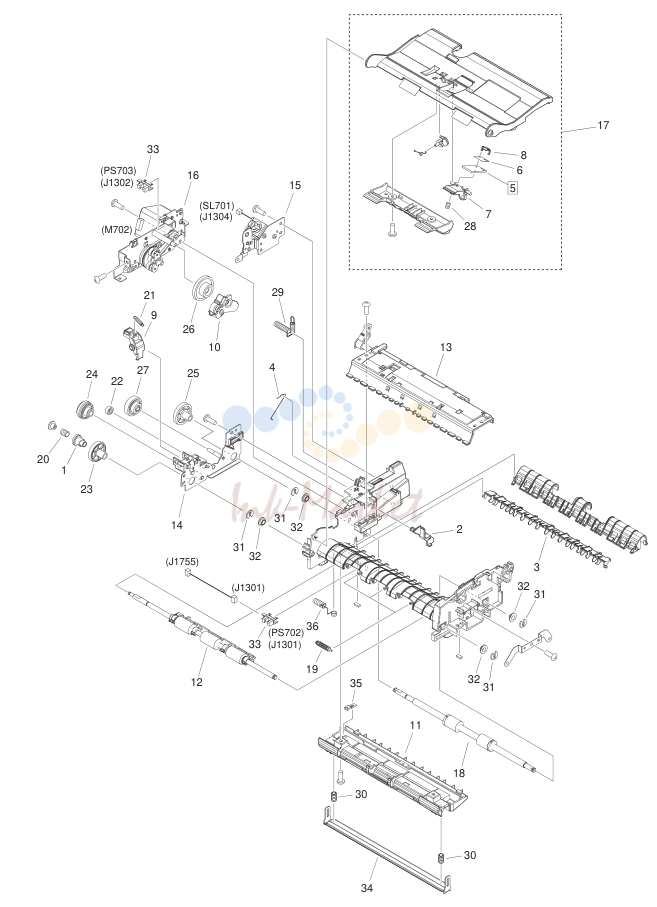

PAPER FEEDER в сборе (ADF MODEL)
| № | Артикул | Наименование |
|---|---|---|
| 1 | FC7-6052-010 запросить цену → | RATCHET, PAPER FEED ROLLER |
| 2 | FC7-6182-000 запросить цену → | LEVER, ROLLER RELEASE |
| 3 | FC7-6278-000 запросить цену → | FLAPPER, PAPER DELIVERY |
| 4 | FC7-6281-000 запросить цену → | SPRING, ARM |
| 5 | FC7-6297-000 запросить цену → | PAD, SEPARATION [DP] |
| 6 | FC9-5654-000 запросить цену → | SHEET, SEPARATION PAD |
| 7 | FC7-6299-000 запросить цену → | HOLDER, SEPARATION PAD |
| 8 | FC7-6300-000 запросить цену → | CLAMP, SEPARATION PAD |
| 9 | FC9-1512-000 запросить цену → | LEVER, RELEASE |
| 10 | FL3-1431-000 запросить цену → | ARM, SEPARATION SWING |
| 11 | FL3-1437-000 запросить цену → | GUIDE LOWER в сборе |
| 12 | FM4-1885-000 запросить цену → | PAPER FEED ROLLER в сборе |
| 13 | FM3-9541-000 запросить цену → | PAPER DELIVERY в сборе |
| 14 | FM3-9542-000 запросить цену → | DRIVE PLATE в сборе |
| 15 | FM3-9543-000 запросить цену → | SOLENOID в сборе SL701 |
| 16 | FM4-8853-000 запросить цену → | MOTOR DRIVE в сборе M702 |
| 17 | FM4-1873-000 запросить цену → | GUIDE в сборе, UPPER |
| 18 | FL3-2458-000 запросить цену → | PAPER DELIVERY ROLLER ASS'Y |
| 19 | FU5-6992-000 запросить цену → | ROLLER, AUXILIARY |
| 20 | FU6-2998-000 запросить цену → | SPRING, COMPRESSION |
| 21 | FU6-2999-000 запросить цену → | SPRING, TENSION |
| 22 | FU7-0667-000 запросить цену → | GEAR, 20T |
| 23 | FU7-0668-000 запросить цену → | GEAR, 54T |
| 24 | FU7-0669-000 запросить цену → | GEAR, 46T/23T |
| 25 | FU7-0671-000 запросить цену → | GEAR, 36T |
| 26 | FU7-0676-000 запросить цену → | GEAR, 21T/42T |
| 27 | FU7-0678-000 запросить цену → | GEAR, 51T/17T |
| 28 | FU7-2016-000 запросить цену → | SPRING, COMPRESSION |
| 29 | FU7-2021-000 запросить цену → | SPRING, COMPRESSION |
| 30 | FU8-2483-000 запросить цену → | SPRING, COMPRESSION |
| 31 | HC1-0586-000 запросить цену → | RETAINING RING |
| 32 | HU1-1022-000 запросить цену → | BUSHING |
| 33 | WG8-5696-000 запросить цену → | PHOTO INTERRUPTER, TLP1243 PS702,PS703 |
| 34 | FL3-2459-000 запросить цену → | PLATE, WHITE SHEET |
| 35 | FC9-5672-000 запросить цену → | PLATE, GROUNDING |
| 36 | FU8-2484-000 запросить цену → | SPRING, COMPRESSION |
READER в сборе
| № | Артикул | Наименование |
|---|---|---|
| FM4-8841-000 запросить цену → | READER в сборе ADF model | |
| FM4-9074-000 запросить цену → | READER в сборе COPYBOARD model | |
| 1 | VS1-7177-004 запросить цену → | CONNECTOR, SNAP TIGHT, BK |
| 2 | FL3-5849-000 запросить цену → | CABLE, FLAT |
| 3 | FC9-7574-000 запросить цену → | SPACER, CIS |
| 4 | FK3-1904-000 запросить цену → | CONTACT IMAGE SENSOR CIS |
| 5 | FM4-9072-000 запросить цену → | READER COVER узел ADF model |
| 5 | FM4-9073-000 запросить цену → | READER COVER узел COPYBOARD model |
| 6 | FM4-9071-000 запросить цену → | DC MOTOR в сборе M701 |
| 7 | WG8-5696-000 запросить цену → | PHOTO INTERRUPTER, TLP1243 PS701 |
| 8 | XA9-0476-000 запросить цену → | AR SCREW,TP M3X8 |
| 9 | FK3-1908-000 запросить цену → | CABLE, FLAT |
| 10 | FC0-4177-000 запросить цену → | SHEET, CABLE PROTECTION |
комментарии
