Canon imageRUNNER iR 2270 2870 3570 4570 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- EXTERNAL COVERS, PANELS, ETC.
- MACHINE FRONT PLATE
- INTERNAL COMPONENTS 1
- INTERNAL COMPONENTS 2
- INTERNAL COMPONENTS 3

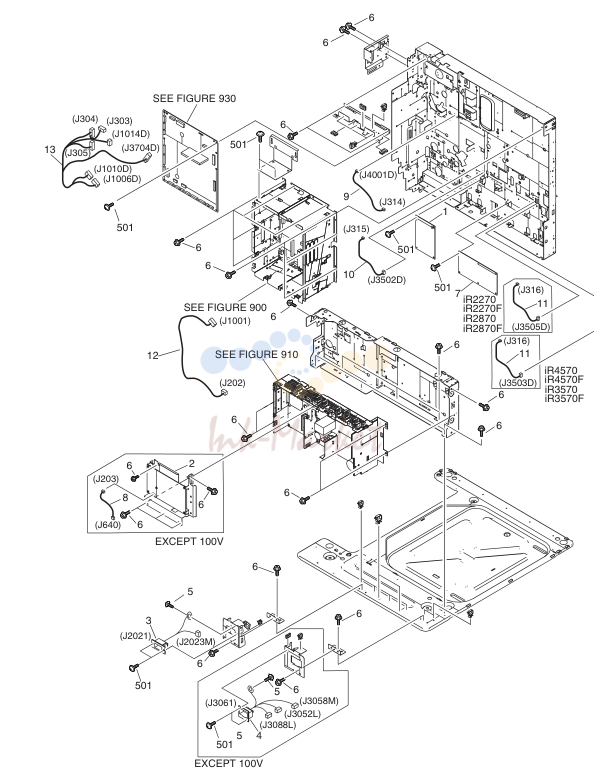

- MACHINE REAR PLATE 1

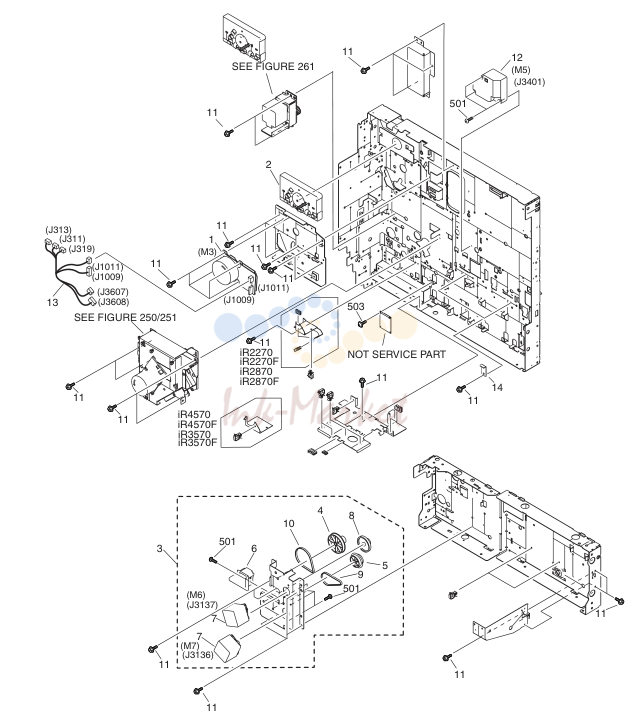

- MACHINE REAR PLATE 2

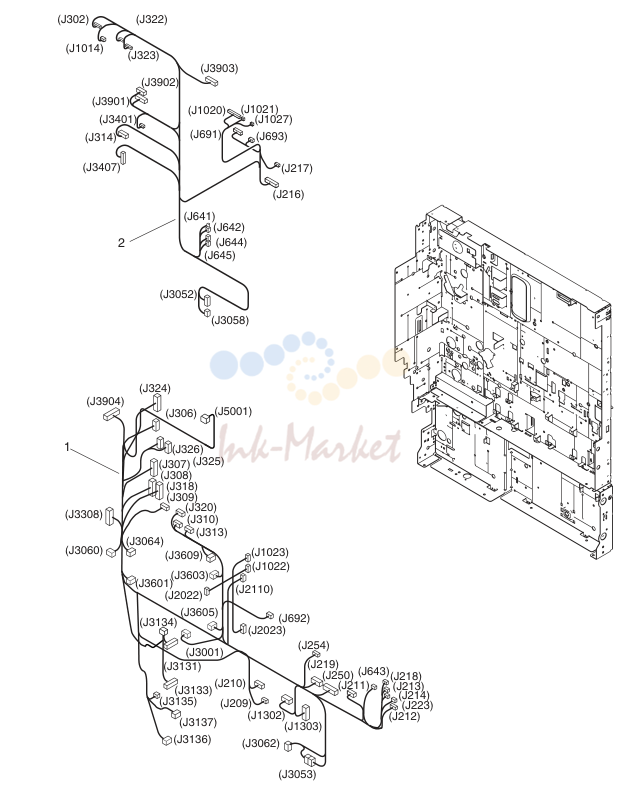

- MACHINE REAR PLATE 3

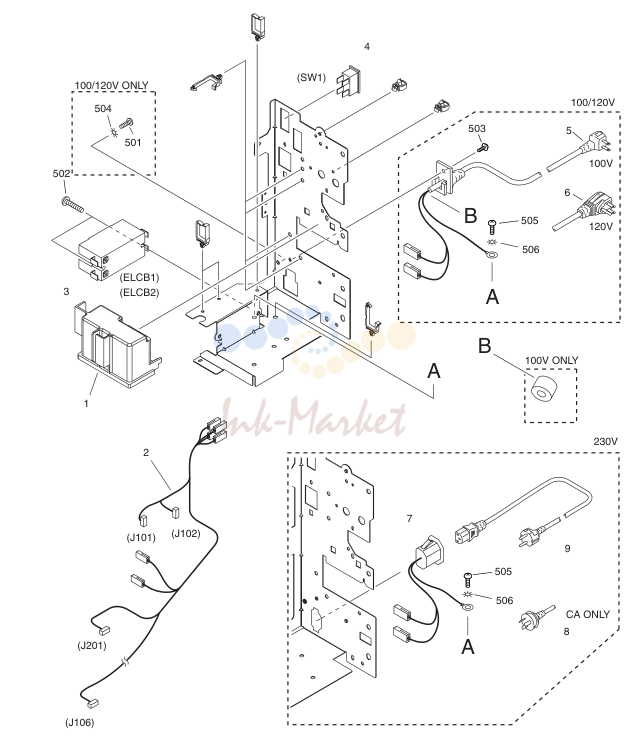

- POWER CORD TERMINAL в сборе

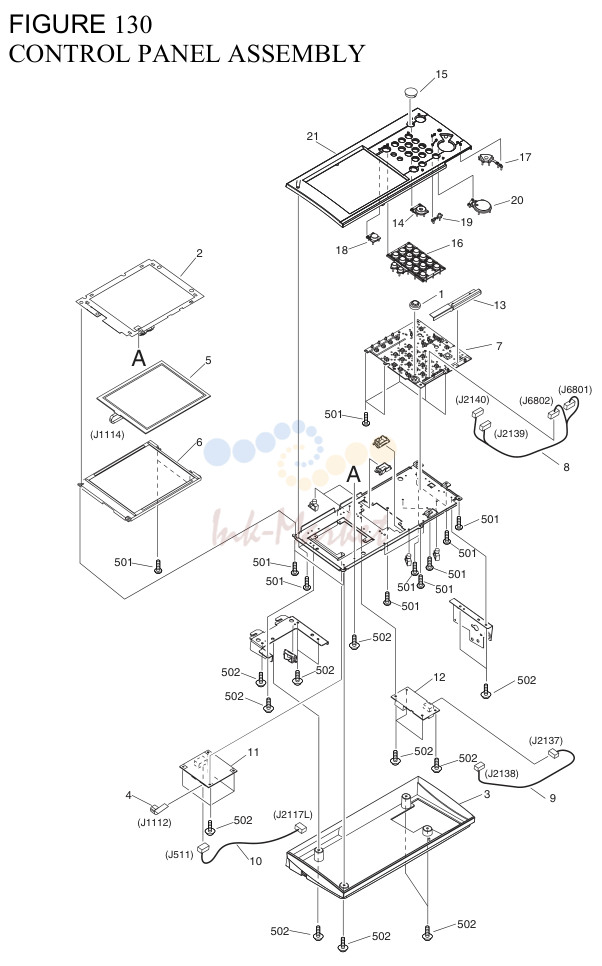

- CONTROL PANEL в сборе

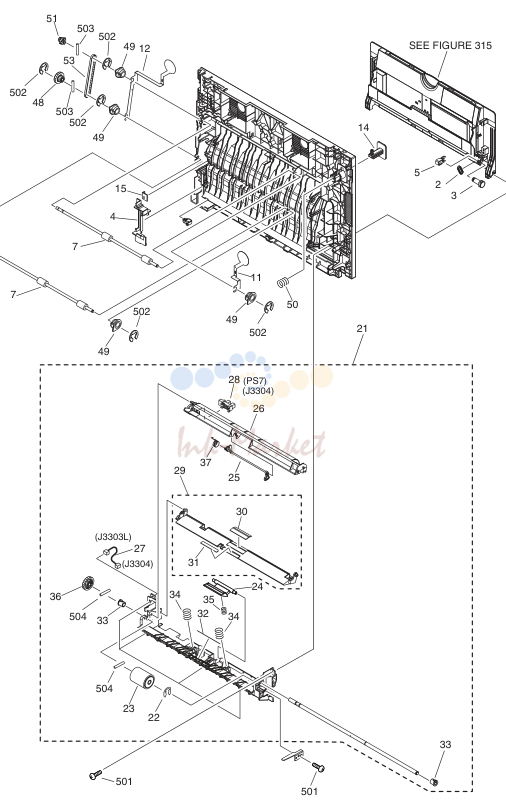

- Рисунок 315

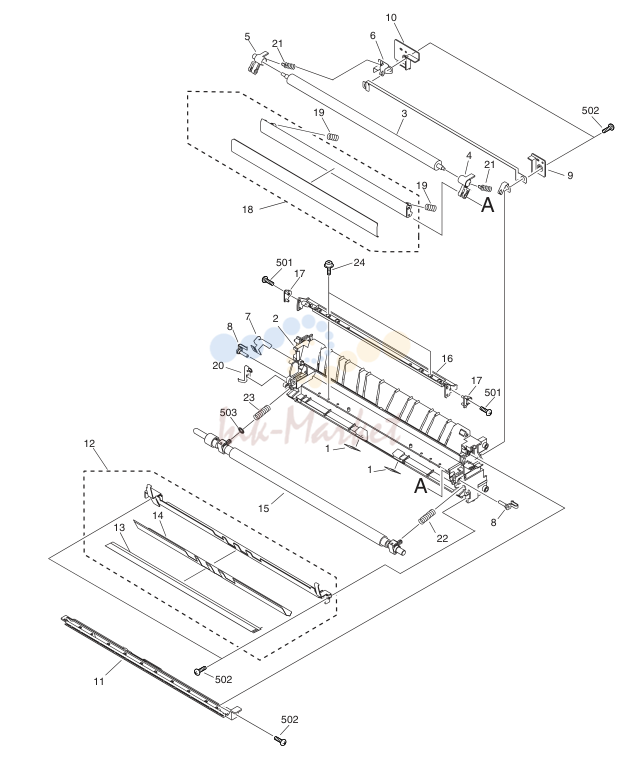

- PAPER FEEDER FRAME в сборе

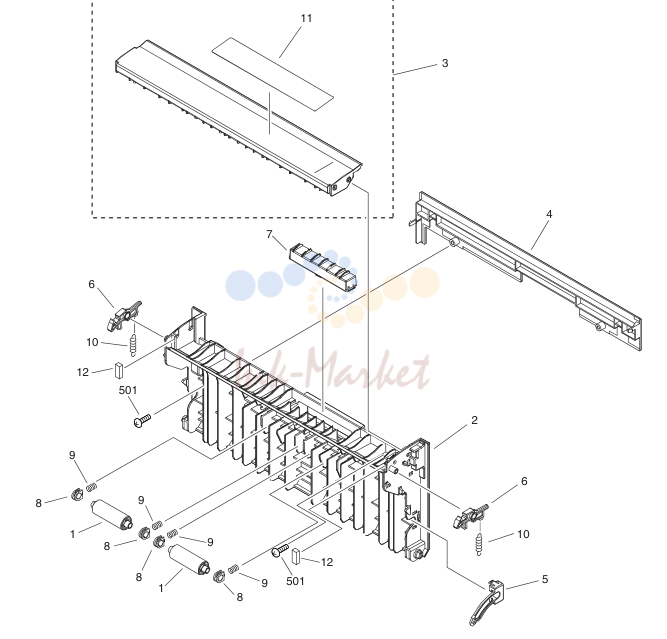

- RIGHT LOWER DOOR в сборе
- (J1)
- DOCUMENT TRAY в сборе
- OPEN/CLOSE PANEL в сборе
- PAPER FEEDER в сборе
- Рисунок 931
- FIXING DELIVERY DRIVE в сборе
- CASSETTE(MIDDLE)
- CASSETTE (LARGE)
- PAPER PICK-UP в сборе (MIDDLE)
- PAPER PICK-UP в сборе (LARGE)
- MULTI FEED TRAY в сборе
- 2ND 3RD DELIVERY в сборе
- 2ND UPPER DELIVERY в сборе
- 2ND DELIVERY FRAME в сборе
- 3RD DELIVERY FRAME в сборе
- HOPPER в сборе
- DEVELOPING в сборе
- FIXING в сборе
- CONTROLLER BOX в сборе
- MAIN POWER SUPPLY плата в сборе
- FAX в сборе
- FAX BOARD плата в сборе

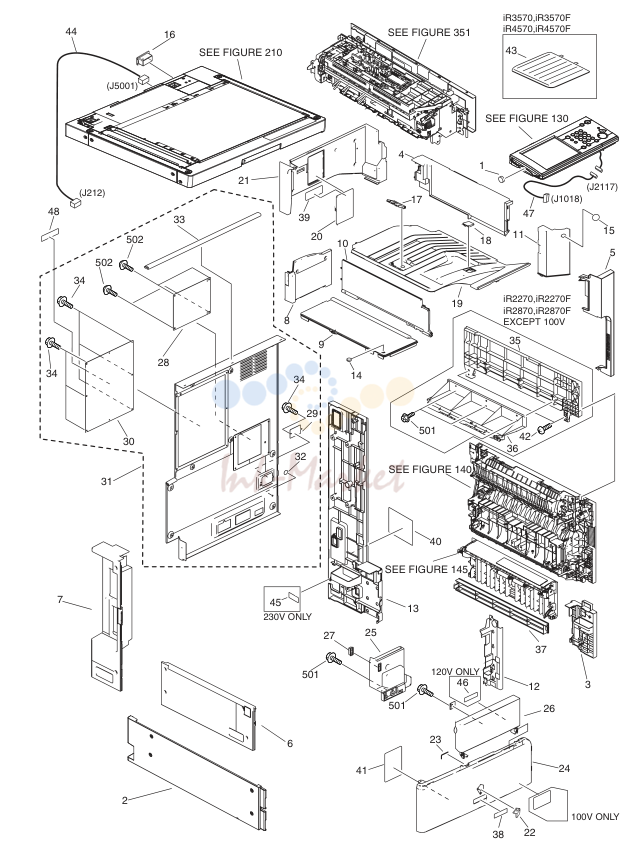

EXTERNAL COVERS, PANELS, ETC.
| № | Артикул | Наименование |
|---|---|---|
| 1 | FA9-3988-000 запросить цену → | RUBBER, COVER |
| 2 | FC5-0576-000 запросить цену → | PANEL, LEFT |
| 3 | FC5-0953-000 запросить цену → | PANEL, RIGHT, FRONT LOWER |
| 4 | FC5-0956-000 запросить цену → | PANEL, INNER, RIGHT MIDDLE |
| 5 | FC5-1101-000 запросить цену → | PANEL, RIGHT, FRONT |
| 6 | FC5-1103-000 запросить цену → | PANEL, LEFT, MIDDLE |
| 7 | FC5-1104-000 запросить цену → | PANEL, LEFT, REAR |
| 8 | FC5-1106-000 запросить цену → | PANEL, INNER, REAR LOWER |
| 9 | FC5-1108-000 запросить цену → | PANEL, INNER, LEFT LOWER |
| 10 | FC5-1109-000 запросить цену → | PANEL, INNER, MIDDLE |
| 11 | FC5-1117-000 запросить цену → | PANEL, INNER, RIGHT |
| 12 | FC5-1277-000 запросить цену → | PANEL, INNER, RIGHT |
| 13 | FC5-1278-000 запросить цену → | PANEL, RIGHT, REAR |
| 14 | FC5-1282-000 запросить цену → | RUBBER, COVER |
| 15 | FC5-6540-000 запросить цену → | COVER, SCREW |
| 16 | FH2-6552-000 запросить цену → | COVER, CONNECTOR |
| 17 | FC5-0812-000 запросить цену → | STOPPER, PUSHING |
| 18 | FC5-0957-000 запросить цену → | CAP, INTERNAL PAPER DELIVERY |
| 19 | FC5-1114-000 запросить цену → | COVER, INTERNAL PAPER DELIVERY |
| 20 | FC5-0889-000 запросить цену → | COVER, BLANKING |
| 21 | FC5-0942-000 запросить цену → | PANEL, INNER, REAR |
| 22 | FC5-1280-000 запросить цену → | EMBLEM |
| 23 | FB3-2224-000 запросить цену → | PIN, HINGE |
| 24 | FC5-1100-000 запросить цену → | COVER, FRONT |
| 25 | FC5-1115-000 запросить цену → | COVER, FRONT, SMALL |
| 26 | FL2-0315-000 запросить цену → | DOOR, SUPPLY |
| 27 | XZ9-0582-000 запросить цену → | CATCH, MAGNET |
| 28 | FC5-1094-000 запросить цену → | LID, ASSIST |
| 29 | FC5-1111-000 запросить цену → | COVER, OUTLET |
| 30 | FC5-1152-000 запросить цену → | PANEL, CONTROLLER BOX |
| 31 | FL2-0237-000 запросить цену → | COVER, REAR |
| 32 | FC5-0166-000 запросить цену → | SEAL, BLANKING |
| 33 | FC5-1093-000 запросить цену → | SEAL |
| 34 | XA9-1386-000 запросить цену → | SCREW, RS, M3X8 iR2270&iR2270F&iR2870 |
| 35 | FC5-0803-000 запросить цену → | PANEL, RIGHT UPPER &iR2870F EXCEPT 100V iR2270&iR2270F&iR2870 |
| 36 | FC5-0807-000 запросить цену → | GUIDE, 1ST DELIVERY FIXING &iR2870F EXCEPT 100V |
| 37 | FC5-0954-000 запросить цену → | PANEL, RIGHT, LOWER |
| 38 | FC6-4832-000 запросить цену → | PLATE, NAME iR2270 |
| 38 | FC6-4834-000 запросить цену → | PLATE, NAME iR2270 |
| 38 | FC6-4833-000 запросить цену → | PLATE, NAME iR2270F |
| 38 | FC6-4837-000 запросить цену → | PLATE, NAME iR2870 |
| 38 | FC6-4839-000 запросить цену → | PLATE, NAME iR2870 |
| 38 | FC6-4838-000 запросить цену → | PLATE, NAME iR2870F |
| 38 | FC5-7210-000 запросить цену → | PLATE, NAME iR3570 |
| 38 | FC5-7212-000 запросить цену → | PLATE, NAME iR3570 |
| 38 | FC5-7211-000 запросить цену → | PLATE, NAME iR3570F |
| 38 | FC5-7213-000 запросить цену → | PLATE, NAME iR4570 |
| 38 | FC5-7215-000 запросить цену → | PLATE, NAME iR4570 |
| 38 | FC5-7214-000 запросить цену → | PLATE, NAME iR4570F |
| 39 | FL2-0352-000 запросить цену → | SHEET, PETAINING iR2270&iR2270F&iR2870 |
| 40 | FC6-5076-000 запросить цену → | LABEL, SHUT, DOWN B &iR2870F&iR3570&iR357 iR2270&iR2870&iR3570&i |
| 40 | FC6-5075-000 запросить цену → | LABEL, SHUT, DOWN A R4570 |
| 41 | FC6-5067-000 запросить цену → | LABEL, TONER BOTTLE CAUTION iR2270&iR2270F&iR2870 |
| 42 | XA9-0605-000 запросить цену → | SCREW, M4X8 &iR2870F EXCEPT 100V iR3570&iR3570F&iR4570 |
| 43 | FC5-0860-000 запросить цену → | GUIDE, REVERSE BACK END &iR4570F |
| 44 | FM2-2856-000 запросить цену → | CABLE, READER AC J212,5001 |
| 45 | FU5-8021-000 запросить цену → | LABEL, GROUNDING CAUTION 230V ONLY |
| 46 | FS6-8992-000 запросить цену → | LABEL, GENUINE 120V ONLY |
| 47 | FM2-2859-000 запросить цену → | CABLE, CONTROL PANEL |
| 48 | FS7-8143-020 запросить цену → | LABEL, COUNTER |
| 501 | XB4-5401-007 запросить цену → | SCREW, M4X10 |
| 502 | XB1-2400-807 запросить цену → | SCREW, M4X8 |

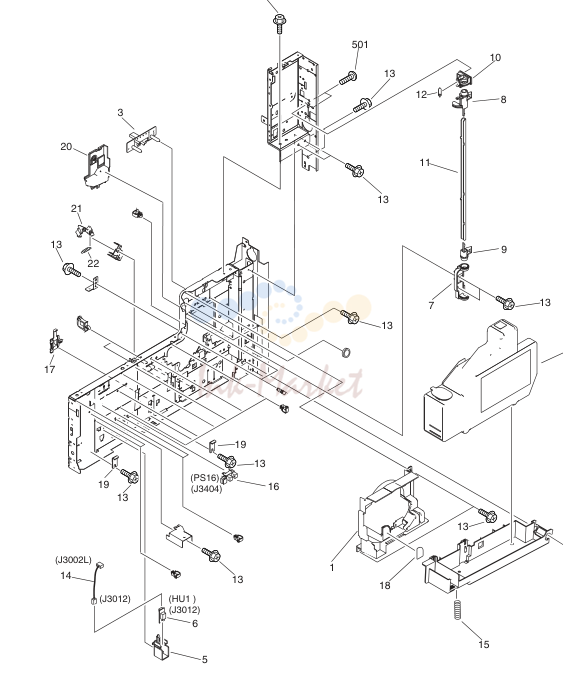

MACHINE FRONT PLATE
| № | Артикул | Наименование |
|---|---|---|
| 1 | FC5-1113-000 запросить цену → | PANEL,INNER |
| 2 | FC5-1413-000 запросить цену → | PIN STAY |
| 3 | FL2-0267-000 запросить цену → | PIN, POSITIONING |
| 4 | FM2-0303-000 под заказ | BOX, WASTE TONER |
| 5 | FC5-1307-000 запросить цену → | MOUNT, ENVIRONMENT SENSOR |
| 6 | FK2-0160-000 запросить цену → | ENVIRONMENTAL SENSOR узел HUI J3012 |
| 7 | FC5-0673-000 запросить цену → | SUPPORT, HOOK POSITIONING |
| 8 | FC5-0686-000 запросить цену → | HOOK, RIGHT DOOR, UPPER |
| 9 | FC5-0687-000 запросить цену → | HOOK, RIGHT DOOR, LOWER |
| 10 | FC5-0688-000 запросить цену → | BUSHING |
| 11 | FC5-0689-000 запросить цену → | SHAFT, HOOK |
| 12 | FU5-2064-000 запросить цену → | SPRING, TENSION |
| 13 | XA9-1386-000 запросить цену → | SCREW, RS, M3X8 |
| 14 | FM2-2862-000 запросить цену → | CABLE, ENVIRONMENT HEATER J3002L,3012 |
| 15 | FU5-2096-000 запросить цену → | SPRING |
| 16 | FK2-0149-000 запросить цену → | PHOTO-INTERRUPTRE, TLP1253(C6) PS16 J3404 |
| 17 | FC5-1535-000 запросить цену → | GUIDE, WIRE |
| 18 | FC6-2918-000 запросить цену → | LABEL, LOCK UNLOCK |
| 19 | FL2-0203-000 запросить цену → | PIN, POSITIONING |
| 20 | FC5-1118-000 запросить цену → | COVER, RIGHT IN, SMALL |
| 21 | FC6-4824-000 запросить цену → | STOPPER, BOX |
| 22 | FU6-2016-000 запросить цену → | SPRING, STOPPER |
| 501 | XB4-5400-807 запросить цену → | SCREW, P, M4X8 |

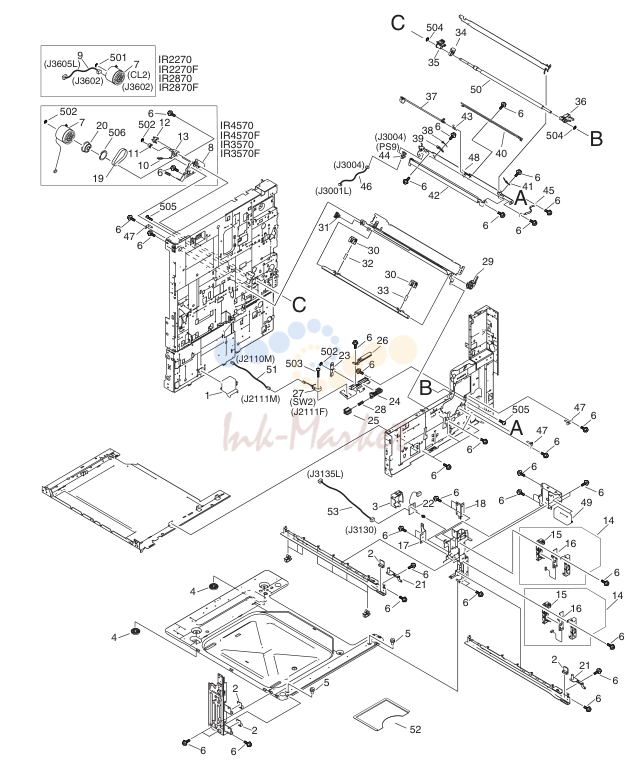

INTERNAL COMPONENTS 1
| № | Артикул | Наименование |
|---|---|---|
| 1 | FB3-3192-020 запросить цену → | COVER, HEATER CONNECTOR |
| 2 | FB6-3507-000 запросить цену → | BLOCK, SWING |
| 3 | FC5-0641-000 запросить цену → | COVER, плата |
| 4 | XH9-0125-000 запросить цену → | FOOT |
| 5 | XA9-1468-000 запросить цену → | SCREW, KNURLED, M6X10 |
| 6 | XA9-1386-000 запросить цену → | SCREW,RS,M3X8 iR2270&iR2270F&iR2870 |
| 7 | FH6-5075-000 запросить цену → | CLUTCH, ELECTROMAGNETIC &iR2870F CL2 J3602 iR4570&iR4570F&iR3570 |
| 7 | FK2-0361-000 запросить цену → | CLUTCH,ELECTROMAGNETIC &iR3570F iR4570&iR4570F&iR3570 |
| 8 | FL2-1517-000 запросить цену → | SUPPORT, REGIST. CLUTCH &iR3570F iR2270&iR2270F&iR2870 |
| 9 | FM2-2851-000 запросить цену → | CABLE, REGISTRATION CLUTCH &iR2870F J3602,3605L iR4570&iR4570F&iR3570 |
| 10 | FU5-2652-000 запросить цену → | SPRING &iR3570F iR4570&iR4570F&iR3570 |
| 11 | FU5-3178-000 запросить цену → | PULLEY, 20T &iR3570F iR4570&iR4570F&iR3570 |
| 12 | FU5-3179-000 запросить цену → | PULLEY, 28T &iR3570F iR4570&iR4570F&iR3570 |
| 13 | FL2-1518-000 запросить цену → | SUPPORT, REGIST. TENSION &iR3570F |
| 14 | FM2-0389-000 запросить цену → | CASSETTE SIZE DETECT в сборе |
| 15 | FC5-1420-000 запросить цену → | HOLDER, SIZE DETECT |
| 16 | FM2-2770-000 запросить цену → | SIZE SENSOR плата в сборе |
| 17 | FC5-0567-000 запросить цену → | PLATE, PICK-UP ASS'Y MOUNT, U |
| 18 | FC5-0568-000 запросить цену → | PLATE, PICK-UP ASS'Y MOUNT, L iR4570&iR4570F&iR3570 |
| 19 | XF2-1608-860 запросить цену → | BELT, TIMING &iR3570F iR4570&iR4570F&iR3570 |
| 20 | FU5-3180-000 запросить цену → | PULLEY,36T &iR3570F |
| 21 | FL2-0116-000 запросить цену → | PIN, SIDE REGIST. POSITIONING |
| 22 | FM2-2771-000 запросить цену → | SIZE DETECT CONNECT плата ASS'Y |
| 23 | FC5-1539-000 запросить цену → | PLATE, ACTUATOR |
| 24 | FC5-1540-000 запросить цену → | SLIDER |
| 25 | FC5-1541-000 запросить цену → | BLOCK, SWITCH PRESSURE |
| 26 | FC5-1545-000 запросить цену → | GUIDE, ACTUATOR |
| 27 | FK2-0384-000 запросить цену → | SWITCH, MICRO SW2 J2111F |
| 28 | FU6-2009-000 запросить цену → | SPRING, LEAF |
| 29 | FC5-1243-000 запросить цену → | HANDLE, PRESSURE |
| 30 | FC5-1262-000 запросить цену → | CAM, DEVELOPING PRESSURE |
| 31 | FU5-1030-000 запросить цену → | BUSHING |
| 32 | FU5-2090-000 запросить цену → | SPRING |
| 33 | FU6-2011-000 запросить цену → | SPRING |
| 34 | FC5-1562-000 запросить цену → | HOLDER, TRANSFER GUIDE, UPPER |
| 35 | FU5-1029-000 запросить цену → | BUSHING |
| 36 | FU5-1028-000 запросить цену → | BUSHING |
| 37 | FC5-0484-000 запросить цену → | FLAG, PRE-REGISTRATION SENSOR |
| 38 | FC5-0539-000 запросить цену → | SPRING, GROUNDING |
| 39 | FC5-0540-000 запросить цену → | HOLDER, GROUNDING SPRING |
| 40 | FC5-0547-000 запросить цену → | GUIDE, PRE-REGISTRATION PAPER |
| 41 | FC5-1564-000 запросить цену → | SPRING, LEAF |
| 42 | FL2-0245-000 запросить цену → | SHEET, PAPER DUST RELEASE |
| 43 | FU5-2035-000 запросить цену → | SPRING, TORSION |
| 44 | FK2-0149-000 запросить цену → | PHOTO-INTERRUPTER, TLP1253(C6) PS9 J3004 |
| 45 | FL2-3265-000 запросить цену → | H.V. RESISTOR узел |
| 46 | FM2-2858-000 запросить цену → | CABLE, PRE-REGISTRATION SENSOR J3004,3001L |
| 47 | FC5-6578-000 запросить цену → | PIN, POSITIONING |
| 48 | FL2-0330-000 запросить цену → | GUIDE, PRE-REGIST. MAIN BODY |
| 49 | FC5-0958-000 запросить цену → | GRIP, RIGHT FRONT |
| 50 | FL2-0314-000 запросить цену → | ROLLER, REGISTRATION HARD |
| 51 | FM2-2845-000 запросить цену → | CABLE, I.L. SWITCH CONNECT J2110M,2111M |
| 52 | FC5-1146-000 запросить цену → | HOLDER, SERVICE BOOK |
| 53 | FM2-2853-000 запросить цену → | CABLE,CST. SIZE DETECT CONNECT J3130,3135L |
| 501 | XD2-1100-402 запросить цену → | RETAINING RING (E-TYPE) |
| 502 | XD2-1100-502 запросить цену → | RETAINING RING (E-TYPE) |
| 503 | XB1-2301-407 запросить цену → | SCREW, MACH.,TRUS HEAD, M3X14 |
| 504 | XD2-1100-642 запросить цену → | RING,E |
| 505 | XB4-5400-807 запросить цену → | SCREW,P,M4X8 |
| 506 | XD1-1108-215 запросить цену → | WASHER,COP |

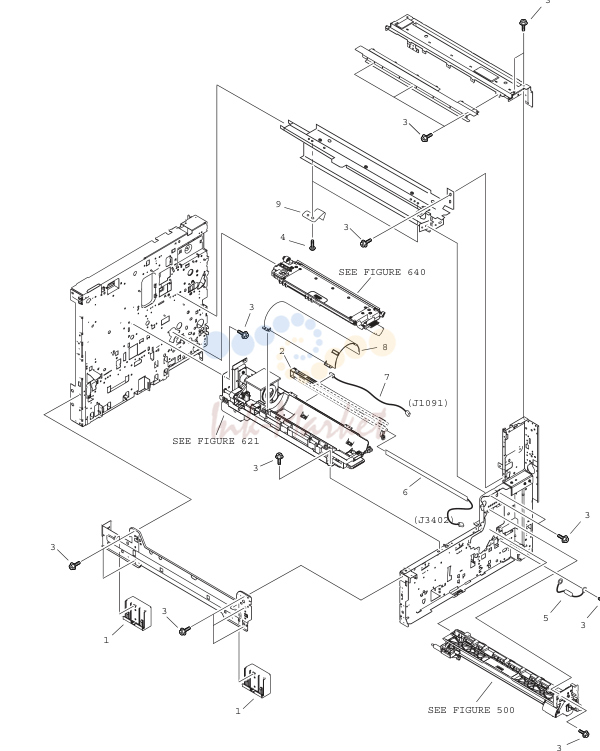

INTERNAL COMPONENTS 2
| № | Артикул | Наименование |
|---|---|---|
| 1 | FC5-0959-000 запросить цену → | GRIP, LEFT |
| 2 | FC5-1407-000 запросить цену → | HOLDER, PRECONDITIONING |
| 3 | XA9-1386-000 запросить цену → | SCREW,RS,M3X8 |
| 4 | XB1-2300-407 запросить цену → | SCREW, BH3X4 (S) |
| 5 | FF3-4529-000 запросить цену → | CABLE, VARISTOR |
| 6 | FK2-0368-000 запросить цену → | LED ARRAY J3402 |
| 7 | FM2-2776-000 запросить цену → | BOARD, DRUM THERMISTOR J1091 |
| 8 | FC6-4820-000 запросить цену → | COVER, BOTTLE |
| 9 | FC6-4624-000 запросить цену → | SPRING,LEAF |

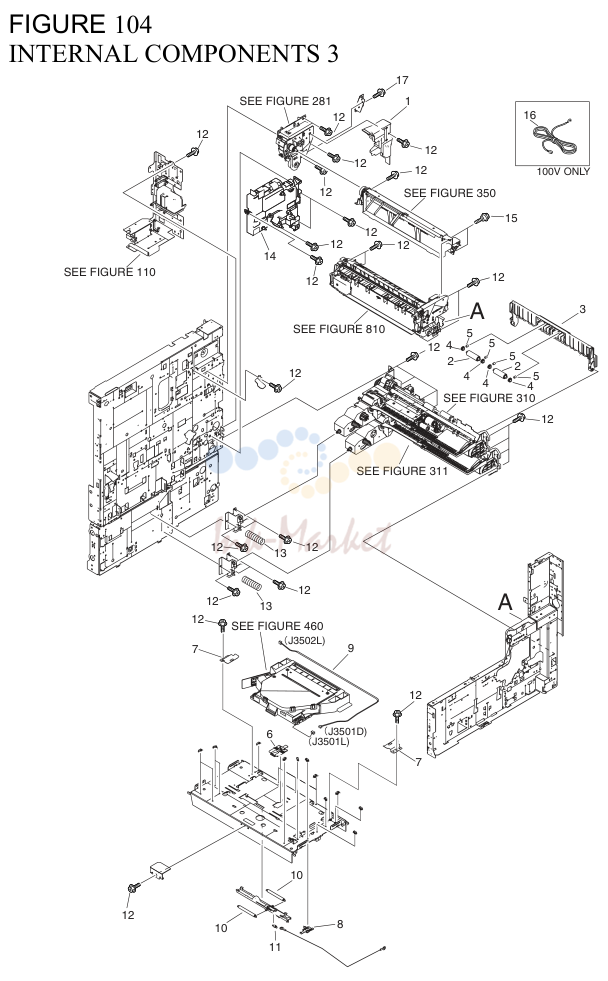

INTERNAL COMPONENTS 3
| № | Артикул | Наименование |
|---|---|---|
| 1 | FC5-1130-000 запросить цену → | COVER, FIXING CONNECTOR |
| 2 | FB6-3313-000 запросить цену → | ROLLER, PAPER FEED |
| 3 | FC5-0596-000 запросить цену → | DOOR, RIGHT LOWER INNER |
| 4 | FS5-1595-000 запросить цену → | BUSHING, VERTICAL ROLLER |
| 5 | FS7-2788-000 запросить цену → | SPRING, COMPRESSION |
| 6 | FC5-0191-000 запросить цену → | GUIDE, POSITIONING |
| 7 | FC5-0195-000 запросить цену → | SPRING, LEAF |
| 8 | FC5-1535-000 запросить цену → | GUIDE, WIRE |
| 9 | FM2-2831-000 запросить цену → | CABLE, BEAM DETECTOR DOCKING J3501D,3502L |
| 10 | FU5-2038-000 запросить цену → | SPRING, TORSION |
| 11 | FU5-2653-000 запросить цену → | SPRING |
| 12 | XA9-1386-000 запросить цену → | SCREW, RS, M3X8 |
| 13 | FU5-2066-000 запросить цену → | SPRING, COMPRESSION |
| 14 | FM2-0261-000 запросить цену → | H.V. TRANSFER плата в сборе |
| 15 | FS5-9664-000 запросить цену → | SCREW,RS STEPPED,M3 |
| 16 | FH2-7061-000 запросить цену → | CORD, GROUNDING 100V ONLY |
| 17 | XA9-1164-000 запросить цену → | SCREW, RS, M3X6.5 |
MACHINE REAR PLATE 1
| № | Артикул | Наименование |
|---|---|---|
| 1 | FK2-0340-000 запросить цену → | ALL DAY POWER плата в сборе 100V&120V |
| 1 | FK2-0341-000 запросить цену → | ALL DAY POWER плата в сборе 230V |
| 2 | FK2-0338-000 запросить цену → | ACC POWER SUPPLY узел 120V |
| 2 | FK2-0339-000 запросить цену → | ACC POWER SUPPLY узел 230V |
| 3 | FG3-3178-000 запросить цену → | CABLE, LATTICE J2021,2023M EXCEPT 100V |
| 4 | FM2-2843-000 запросить цену → | CABLE, FINISHER LATTICE J3061,3052L,3088L,3058 M |
| 5 | XA9-0265-000 запросить цену → | SCREW, W/TOOTHED WASHER, (S) |
| 6 | XA9-1386-000 запросить цену → | SCREW,RS,M3X8 |
| 7 | FM2-2764-000 запросить цену → | PS CONTROLLER в сборе |
| 8 | FM2-2824-000 запросить цену → | CABLE,ACCESSORY POWER SUPPLY EXCEPT 100V J203,640 |
| 9 | FM2-2819-000 запросить цену → | CABLE, HIGH VOLTAGE CONNECT J314,4001D |
| 10 | FM2-2820-000 запросить цену → | CABLE, BEAM DETECTOR DOCKING J315,3502D iR2270&iR2270F&iR2870 |
| 11 | FM2-2833-000 запросить цену → | CABLE, POLYGON &iR2870F J316,3505D iR4570&iR4570F&iR3570 |
| 11 | FM2-2830-000 запросить цену → | CABLE, POLYGON &iR3570F J316,3503D iR2270&iR2270F&iR2870 |
| 12 | FM2-2841-000 запросить цену → | CABLE, FIXING AC &iR2870F iR4570&iR4570F&iR3570 |
| 12 | FM2-2840-000 запросить цену → | CABLE, FIXING AC &iR3570F J202,1001M J303,304,305,1006D,1010 |
| 13 | FM2-2815-000 запросить цену → | CABLE, FIXING CONNECT D,1014D,3704D |
| 501 | XB6-7300-607 запросить цену → | AR SCREW, TP, M3X6 |
MACHINE REAR PLATE 2
| № | Артикул | Наименование |
|---|---|---|
| 1 | FK2-0367-000 запросить цену → | MOTOR, DC M3 J1009,1011 |
| 2 | FC6-2904-000 запросить цену → | COVER, DC NETWORK BACK |
| 3 | FM2-0339-000 запросить цену → | PAPER PICK-UP MOTOR узел |
| 4 | FC5-1516-000 запросить цену → | PULLEY, 80T |
| 5 | FC5-1517-000 запросить цену → | PULLEY, 50T |
| 6 | FC5-1518-000 запросить цену → | COVER, PICK-UP MOTOR SUPPORT |
| 7 | FM2-0338-000 запросить цену → | MOTOR, DC M6,7 J3136,3137 |
| 8 | FU3-0285-000 запросить цену → | GEAR, 80T/16T |
| 9 | XF2-1607-840 запросить цену → | BELT, TIMING |
| 10 | XF2-1609-040 запросить цену → | BELT,TIMING |
| 11 | XA9-1386-000 запросить цену → | SCREW,RS,M3X8 |
| 12 | FK2-0015-000 запросить цену → | MOTOR, DC24V M5 J3401 J311,313,319,1009,1011, |
| 13 | FM2-2818-000 запросить цену → | CABLE, MOTOR |
| 14 | FL2-0203-000 запросить цену → | PIN, POSITIONING |
| 501 | XB1-2300-607 запросить цену → | AR SCREW, BH3X6(S) |
| 503 | XB6-7300-607 запросить цену → | AR SCREW, TP, M3X6 |
MACHINE REAR PLATE 3
| № | Артикул | Наименование |
|---|---|---|
| 1 | FM2-2817-000 запросить цену → | CABLE, MAIN |
| 2 | FM2-2826-000 запросить цену → | CABLE, CONTROLLER |
POWER CORD TERMINAL в сборе
| № | Артикул | Наименование |
|---|---|---|
| FM2-0384-000 запросить цену → | POWER CORD TERMINAL в сборе 100V | |
| FM2-0353-000 запросить цену → | POWER CORD TERMINAL в сборе 120V | |
| FM2-0354-000 запросить цену → | POWER CORD TERMINAL в сборе 230V | |
| 1 | FC5-1168-000 запросить цену → | HANDLE, RIGHT REAR |
| 2 | FM2-2868-000 запросить цену → | CABLE,AC POWER SUPPLY J101,102,201,106 |
| 3 | FH7-7626-000 запросить цену → | BREAKER,ELECTRIC LEAKAGE 100V&120V |
| 3 | FH7-7625-000 запросить цену → | BREAKER,ELECTRIC LEAKAGE 230V |
| 4 | FK2-0140-000 запросить цену → | SWITCH, TOGGLE |
| 5 | FL2-0982-000 запросить цену → | CORD, POWER SUPPLY 100V |
| 6 | FF3-4526-000 запросить цену → | CORD, POWER SUPPLY 120V |
| 7 | FF3-4527-000 запросить цену → | CABLE, SOCKET 230V |
| 8 | FK2-0148-000 запросить цену → | CORD, POWER SUPPLY 230V CA ONLY |
| 9 | FK2-0146-000 запросить цену → | CORD, POWER SUPPLY 230V |
| 501 | XB1-2400-603 запросить цену → | SCREW, MACHINE M4X6 (COP) 100V&120V |
| 502 | XB1-2402-007 запросить цену → | SCREW, BH4X20 (S) |
| 503 | XB6-7300-607 запросить цену → | SCREW, TP, M3X6 100V&120V |
| 504 | XD1-4200-402 запросить цену → | WASHER, TOOTHED LOCK, M4 100V&120V |
| 505 | XB1-2500-603 запросить цену → | SCREW, MACHINE M5X6 (COP) 120V&230V |
| 506 | XD1-4200-502 запросить цену → | WASHER, TOOTHED LOCK, M5 120V&230V |
CONTROL PANEL в сборе
| № | Артикул | Наименование |
|---|---|---|
| FM2-0360-000 запросить цену → | CONTROL PANEL в сборе 100V | |
| FM2-0361-000 запросить цену → | CONTROL PANEL в сборе 120V | |
| FM2-0362-000 запросить цену → | CONTROL PANEL в сборе 230V | |
| 1 | FC5-1067-000 запросить цену → | KNOB, VOLUME |
| 2 | FC5-4458-000 запросить цену → | SHEET, LCD ELECTROSTATIC |
| 3 | FC5-1056-000 запросить цену → | COVER, CONTROL PANEL, LOWER |
| 4 | FH2-7037-000 запросить цену → | CABLE, FLAT J1112 |
| 5 | FK2-0246-000 запросить цену → | ANALOG TOUCH PANEL узел J1114 |
| 6 | FL2-1092-000 запросить цену → | LCD CONTROL PANEL узел |
| 7 | FG3-2834-000 запросить цену → | PANEL SWITCH плата в сборе |
| 8 | FG3-2835-000 запросить цену → | CABLE, SWITCH J2139,2140,6801,6802 |
| 9 | FG3-2836-000 запросить цену → | CABLE, PANEL INVERTER J2137,2138 |
| 10 | FM2-2758-000 запросить цену → | CABLE, CONTROL PANEL CONNECT J511,2117L |
| 11 | FG3-3965-000 запросить цену → | CONTROL PANEL CPU плата в сборе |
| 12 | FG6-8939-000 запросить цену → | C. PANEL INVERTER плата в сборе |
| 13 | FC5-1057-000 запросить цену → | WINDOW, LAMP |
| 14 | FC5-1059-000 запросить цену → | KEY TOP, POWER SUPPLY |
| 15 | FC5-1506-000 запросить цену → | CAP, ENERGY SAVE |
| 16 | FC5-1061-000 запросить цену → | KEY TOP, NUMBERS |
| 17 | FC5-1064-000 запросить цену → | KEY TOP, STOP |
| 18 | FC5-1065-000 запросить цену → | KEY TOP, RESET |
| 19 | FC5-1066-000 запросить цену → | KEY TOP, COUNTER |
| 20 | FM2-1116-000 запросить цену → | START KEY TOP в сборе |
| 21 | FC6-2903-000 запросить цену → | PANEL, CONTROL PANEL 100V |
| 21 | FC5-1400-000 запросить цену → | PANEL, CONTROL PANEL 120V |
| 21 | FC5-5457-000 запросить цену → | PANEL, CONTROL PANEL 230V |
| 501 | XB4-5301-007 запросить цену → | SCREW,P,M3X10 |
| 502 | XB6-7300-607 запросить цену → | SCREW, TP, M3X6 |
Рисунок 315
| № | Артикул | Наименование |
|---|---|---|
| FM2-0250-000 запросить цену → | RIGHT DOOR в сборе SEE NOTE | |
| 1 | FL2-0106-000 запросить цену → | GUIDE, PRE-REGIST. AUXILIARY |
| 2 | FC5-0521-000 запросить цену → | LINK, MULTI FEED HAND LEVER |
| 3 | FC5-0522-000 запросить цену → | PIN, LEVER HINGE |
| 4 | FC5-0524-000 запросить цену → | COVER, MULTI FEED CONNECTOR |
| 5 | FC5-0525-000 запросить цену → | RING, RETAINING |
| 6 | FC5-0652-000 запросить цену → | GUIDE, DUPLEXING FEEDER, 2 |
| 7 | FC5-0653-000 запросить цену → | ROLLER, DUPLEXING FEEDER |
| 8 | FC5-0659-000 запросить цену → | SPRING, TORSION |
| 9 | FC6-4815-000 запросить цену → | PLATE, HINGE, UPPER |
| 10 | FC5-0674-000 запросить цену → | STRAP, RIGHT DOOR |
| 11 | FC5-0676-000 запросить цену → | PLATE, GROUNDING |
| 12 | FC5-0677-000 запросить цену → | PLATE, GROUNDING |
| 13 | FC5-0682-000 запросить цену → | PIN, INNER DOOR HINGE |
| 14 | FC5-0685-000 запросить цену → | BUTTON, RIGHT DOOR |
| 15 | FC5-0690-000 запросить цену → | PLATE, SHOCK ABSORBER |
| 16 | FC5-0972-000 запросить цену → | SPRING, TORSION |
| 17 | FC5-1354-000 запросить цену → | FLAPPER, FIXING DELIVERY REV. |
| 18 | FC6-2902-000 запросить цену → | GUIDE, DUPLEXING FEEDER J3305,3302D,3303D,3306 |
| 19 | FG3-3189-000 запросить цену → | CABLE, RIGHT DOOR узел D,3307D,3308L |
| 20 | FK2-0360-000 запросить цену → | FAN FM1,2 J3309L,3310L |
| 21 | FM2-0111-000 запросить цену → | MULTI FEED FRAME в сборе |
| 22 | FA4-1159-000 запросить цену → | RETAINING RING |
| 23 | FB1-8581-000 запросить цену → | ROLLER |
| 24 | FC5-0488-000 запросить цену → | PAD, MULTI FEED SEPARATION |
| 25 | FC5-0489-000 запросить цену → | FLAG, MULTI FEED SENSOR |
| 26 | FC5-0490-000 запросить цену → | COVER, MULTI FEED ROLLER |
| 27 | FG3-3188-000 запросить цену → | CABLE, MULTI SENSOR J3304,3303L |
| 28 | FK2-0149-000 запросить цену → | PHOTO-INTERRUPTER, TLP1253(C6) PS7,17 J3304,3305 |
| 29 | FL2-0101-000 запросить цену → | PLATE, MULTI FEED, LIFTER |
| 30 | FC5-0529-000 запросить цену → | SHEET, SEPARATION |
| 31 | FC5-0543-000 запросить цену → | SHEET, SEPARATION |
| 32 | FC5-0542-000 запросить цену → | SHEET, MULTI FEED OUTLET |
| 33 | FS5-1209-000 запросить цену → | BUSHING |
| 34 | FS6-2790-000 запросить цену → | SPRING, COMPRESSION |
| 35 | FS6-2791-000 запросить цену → | SPRING, COMPRESSION |
| 36 | FU5-0061-000 запросить цену → | GEAR, 31T |
| 37 | FU5-2034-000 запросить цену → | SPRING, TORSION |
| 38 | FC5-0496-000 запросить цену → | GUIDE, PRE-REGIST. AUX., UPPER |
| 39 | XA9-0894-000 запросить цену → | SCREW,M3X6 |
| 40 | FB4-2930-000 запросить цену → | SPRING, LEAF |
| 41 | FB5-4773-000 запросить цену → | ROLLER, DUPLEXING |
| 42 | FC5-0657-000 запросить цену → | FLAG, DUPLEXING FEEDER SENSOR |
| 43 | FC5-0658-000 запросить цену → | SPRING, TORSION |
| 44 | FC5-0691-000 запросить цену → | STOPPER, DOOR |
| 45 | FL2-0143-000 запросить цену → | GUIDE, DUPLEXING INTERNAL |
| 46 | FC5-0703-000 запросить цену → | LABEL, RIGHT INSIDE DOOR GRIP |
| 47 | FU5-2067-000 запросить цену → | SPRING, COMPRESSION |
| 48 | FU5-0006-000 запросить цену → | GEAR, 26T/PULLEY, 24T |
| 49 | FU5-1006-000 запросить цену → | BUSHING |
| 50 | FU5-2063-000 запросить цену → | SPRING, COMPRESSION |
| 51 | FU5-3016-000 запросить цену → | PULLEY, 24T |
| 52 | XA9-1386-000 запросить цену → | SCREW,RS,M3X8 |
| 53 | XF2-4112-240 запросить цену → | BELT, TIMING, COGGED |
| 55 | FU5-2044-000 запросить цену → | SPRING, COMPRESSION |
| 56 | FU5-2045-000 запросить цену → | SPRING, COMPRESSION |
| 57 | FU5-6014-000 запросить цену → | COLLAR |
| 58 | FM2-0355-000 запросить цену → | HOOK HOLDER узел |
| 59 | FL2-0298-000 запросить цену → | HOLDER, FILTER |
| 60 | FC5-1546-000 запросить цену → | FILTER, VOC |
| 501 | XB4-5401-007 запросить цену → | SCREW, M4X10 |
| 502 | XD2-1100-422 запросить цену → | RETAINING RING (E-TYPE) |
| 503 | XD3-2200-102 запросить цену → | PIN, PARALLEL |
| 504 | XD3-2160-162 запросить цену → | PIN,DOWEL |
PAPER FEEDER FRAME в сборе
| № | Артикул | Наименование |
|---|---|---|
| FM2-0252-000 запросить цену → | PAPER FEEDER FRAME в сборе SEE NOTE | |
| 1 | FC5-0548-000 запросить цену → | SHEET, PRE-REGISTRATION |
| 2 | FC5-1120-000 запросить цену → | FRAME, FEEDER |
| 3 | FC6-2911-000 запросить цену → | ROLLER, TRANSFER |
| 4 | FC5-1124-000 запросить цену → | ARM, TRANSFER, FRONT |
| 5 | FC5-1125-000 запросить цену → | ARM, TRANSFER, REAR |
| 6 | FC5-1126-000 запросить цену → | PLATE, TRANSFER ELECTRODE, R. |
| 7 | FC5-1127-000 запросить цену → | PLATE, STATIC CHARGE ELECTRODE |
| 8 | FC5-1536-000 запросить цену → | PIN, TRANSFER HINGE |
| 9 | FC5-1558-000 запросить цену → | COVER,ELECTRODE PLATE,FRONT |
| 10 | FC5-1559-000 запросить цену → | COVER,ELECTRODE PLATE,REAR |
| 11 | FL2-0247-000 запросить цену → | HOLDER,STATIC CHARGE ELIMI. |
| 12 | FL2-0250-000 запросить цену → | GUIDE, PRE-REGIST. DOOR SIDE |
| 13 | FC5-0549-000 запросить цену → | ELIMINATOR, STATIC CHARGE |
| 14 | FC5-1552-000 запросить цену → | SHEET, PRE-REGIST. DOOR SIDE |
| 15 | FL2-0251-000 запросить цену → | ROLLER, REGISTRATION SOFT |
| 16 | FC5-1527-000 запросить цену → | GUIDE, SWING LOWER, LOWER |
| 17 | FC5-1560-000 запросить цену → | HOLDER, SWING GUIDE, LOWER |
| 18 | FL2-0246-000 запросить цену → | GUIDE, SWING LOWER, UPPER |
| 19 | FU6-2010-000 запросить цену → | SPRING |
| 20 | FU5-2037-000 запросить цену → | PLATE, GROUNDING |
| 21 | FU5-2076-000 запросить цену → | SPRING |
| 22 | FU5-2611-000 запросить цену → | SPRING, COMPRESSION |
| 23 | FU6-2014-000 запросить цену → | SPRING, COMPRESSION |
| 24 | XA9-1297-000 запросить цену → | SCREW, M3X10 |
| 501 | XB4-5300-607 запросить цену → | SCREW,P,M3X6 |
| 502 | XB4-5401-007 запросить цену → | SCREW, M4X10 |
| 503 | XD1-1106-219 запросить цену → | SHIM, CIRCULAR |
RIGHT LOWER DOOR в сборе
| № | Артикул | Наименование |
|---|---|---|
| FM2-0131-000 запросить цену → | RIGHT LOWER DOOR в сборе | |
| 1 | FB6-3313-000 запросить цену → | ROLLER, PAPER FEED |
| 2 | FC5-0588-000 запросить цену → | DOOR, RIGHT LOWER |
| 3 | FL2-0126-000 запросить цену → | GUIDE, DECK PATH |
| 4 | FC5-0590-000 запросить цену → | PANEL, BLANKING |
| 5 | FC5-0592-000 запросить цену → | STOPPER, RIGHT LOWER DOOR |
| 6 | FC5-0593-000 запросить цену → | HOOK, RIGHT LOWER DOOR |
| 7 | FC5-0594-000 запросить цену → | GRIP, RIGHT LOWER DOOR |
| 8 | FS5-1595-000 запросить цену → | BUSHING, VERTICAL ROLLER |
| 9 | FS7-2788-000 запросить цену → | SPRING, COMPRESSION |
| 10 | FU5-2030-000 запросить цену → | SPRING, TENSION |
| 11 | FU5-8011-000 запросить цену → | LABEL, LASER CAUTION |
| 12 | FC5-7413-000 запросить цену → | SHEET, RIGHT LOWER DOOR |
| 501 | XB4-5400-807 запросить цену → | SCREW,P,M4X8 |
| 1 | FC5-4427-000 запросить цену → | SHEET, BLANKING CA&iR2870 CA&iR3570 CA&iR4570 CA iR2270F&iR2870F&iR457 |
| 2 | FU5-9139-000 запросить цену → | SCREW, STEPPED, 5X6 CA&iR2870 CA&iR3570 CA&iR4570 CA iR2270F&iR2870F&iR457 |
| 3 | FU5-9140-000 запросить цену → | SCREW, STEPPED, M4X10 CA&iR2870 CA&iR3570 CA&iR4570 CA iR2270F&iR2870F&iR457 |
| 4 | XA9-0874-000 запросить цену → | SCREW, M3X8 CA&iR2870 CA&iR3570 CA&iR4570 CA iR2270F&iR2870F&iR457 |
| 5 | FB5-9504-000 запросить цену → | SHEET,HINGE GUIDE,LEFT CA&iR2870 CA&iR3570 CA&iR4570 CA iR2270F&iR2870F&iR457 |
| 6 | FB5-9505-000 запросить цену → | SHEET, HINGE GUIDE, RIGHT CA&iR2870 CA&iR3570 CA&iR4570 CA iR2270F&iR2870F&iR457 |
| 7 | FC5-4410-000 запросить цену → | LABEL, CLEANING CA&iR2870 CA&iR3570 CA&iR4570 CA |
Полный список запчастей доступен по запросу.
комментарии
