Canon imageRUNNER C2550 C2880 C3080 C3380 C3480 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- EXTERNAL COVERS, PANELS, ETC.
- MACHINE FRONT PLATE
- INTERNAL COMPONENTS 1
- INTERNAL COMPONENTS 2

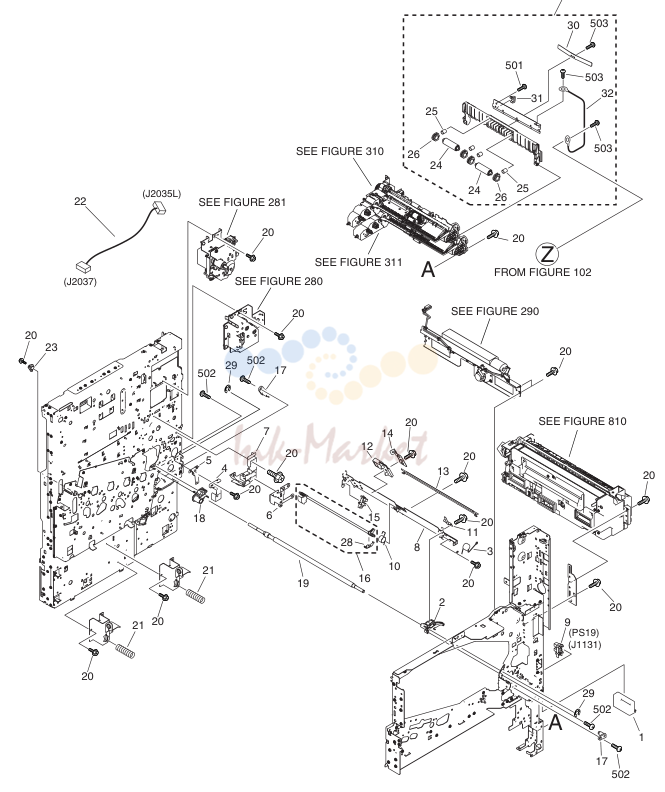

- INTERNAL COMPONENTS 3

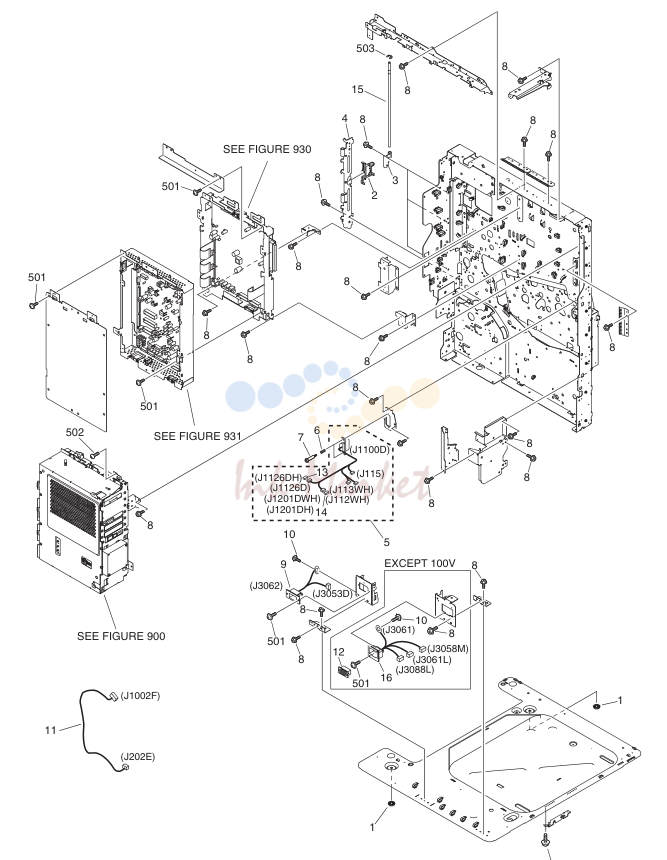

- MACHINE REAR PLATE 1

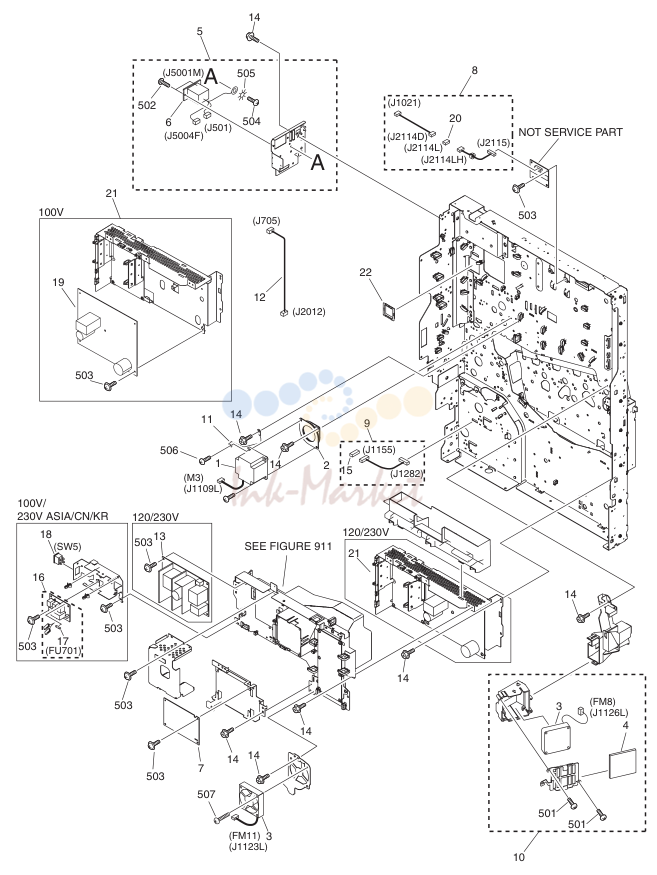

- MACHINE REAR PLATE 2

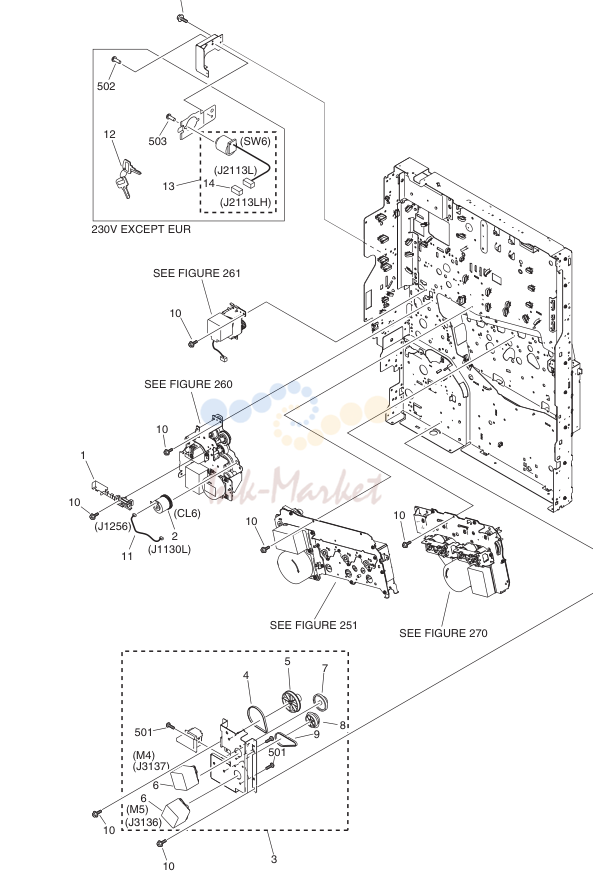

- MACHINE REAR PLATE 3

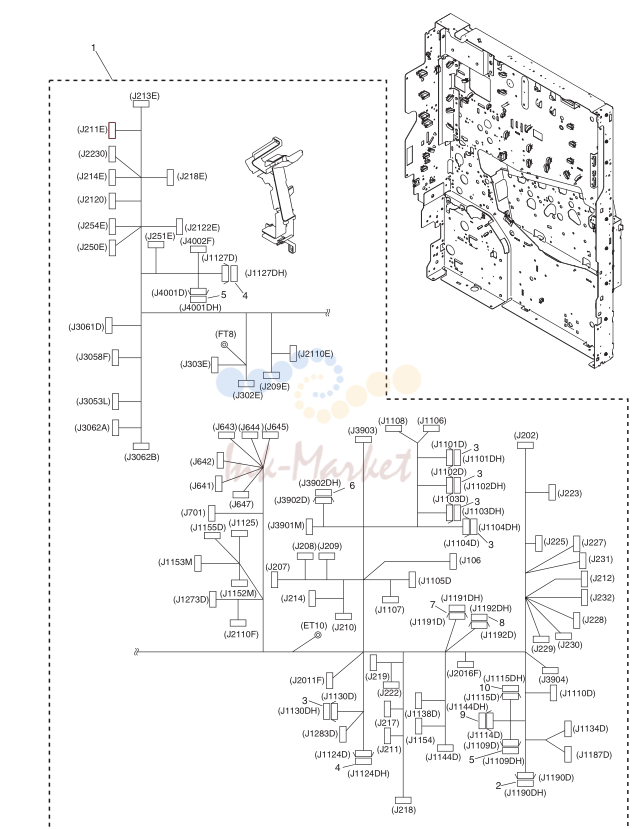

- MACHINE REAR PLATE 4

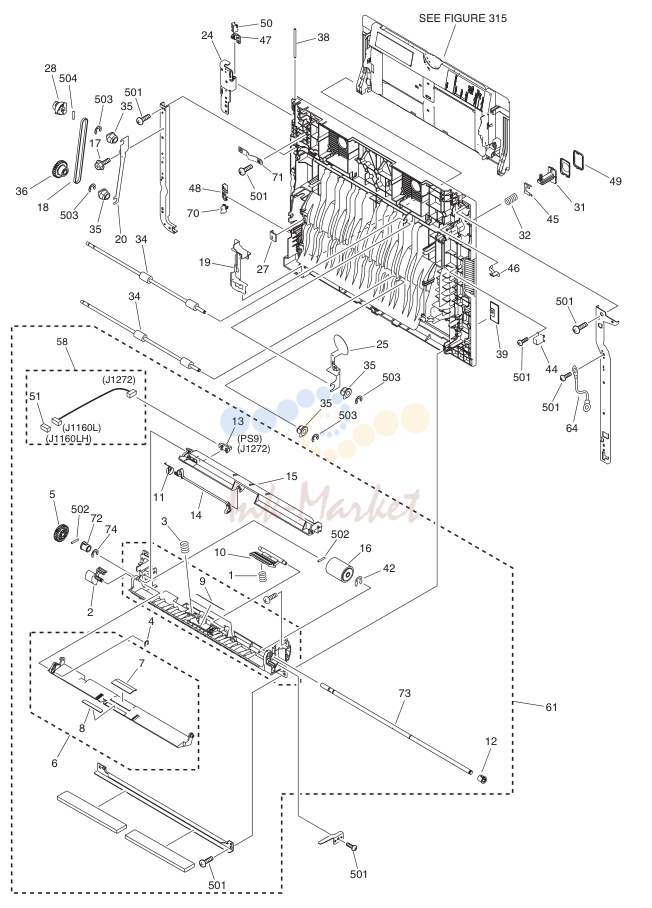

- (PS9)
- PAPER FEEDER FRAME в сборе
- RIGHT LOWER DOOR в сборе
- CONTROL PANEL в сборе
- POWER CORD TERMINAL в сборе
- DRUM DRIVE в сборе
- MULTI FEEDER DRIVE в сборе
- DEVELOPING DRIVE в сборе
- CASSETTE (1)
- CASSETTE (2)
- PAPER PICK-UP в сборе (1)
- PAPER PICK-UP в сборе (2)
- MULTI FEED TRAY в сборе
- 2ND 3RD DELIVERY в сборе
- 2ND UPPER DELIVERY в сборе
- 2ND DELIVERY FRAME в сборе
- 3RD DELIVERY FRAME в сборе
- (J510)
- PROCESS в сборе
- PROCESS FRAME в сборе
- HOPPER в сборе
- BUFFER в сборе
- FIXING в сборе
- CONTROLLER BOX в сборе
- TRANSFER H.V. плата (HV2)

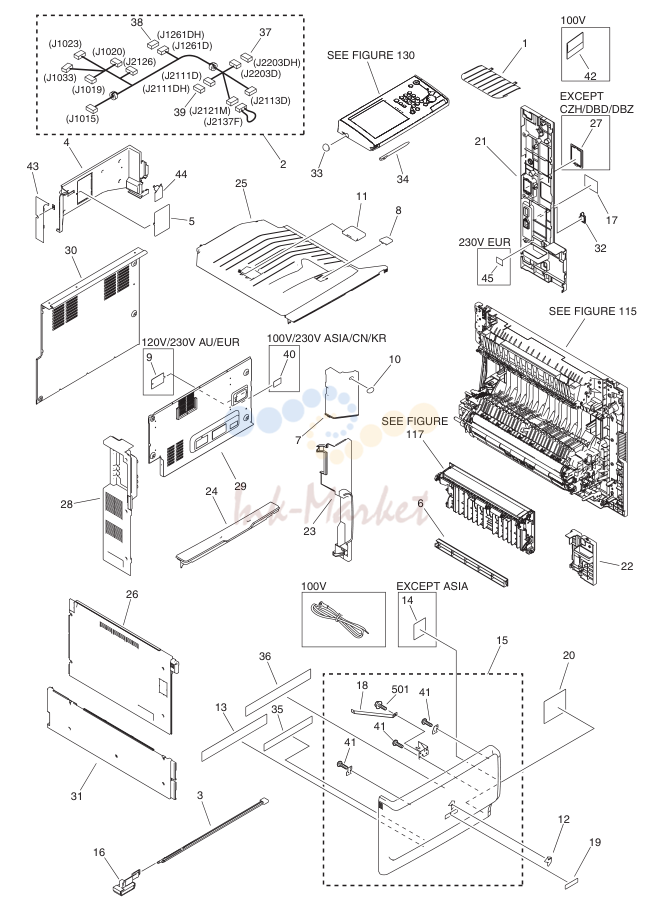

EXTERNAL COVERS, PANELS, ETC.
| № | Артикул | Наименование |
|---|---|---|
| 1 | FC5-0860-020 запросить цену → | GUIDE, REVERSE BACK END |
| 2 | FM2-9462-000 запросить цену → | CABLE, CONTROL PANEL |
| 3 | FC6-9565-000 запросить цену → | ARM, CLEANING |
| 4 | FC7-6968-000 запросить цену → | PANEL, INNER, REAR |
| 5 | FC5-0889-000 запросить цену → | COVER, BLANKING |
| 6 | FC5-0954-000 запросить цену → | PANEL, RIGHT, LOWER |
| 7 | FC5-1117-000 запросить цену → | PANEL, INNER, RIGHT |
| 8 | FC5-0957-000 запросить цену → | CAP, INTERNAL PAPER DELIVERY |
| 9 | FC5-1111-000 запросить цену → | COVER, OUTLET 120V 230V AU/EUR |
| 10 | FC5-6540-000 запросить цену → | COVER, SCREW |
| 11 | FC5-0812-000 запросить цену → | STOPPER, PUSHING |
| 12 | FC5-0459-000 запросить цену → | EMBLEM, IMAGERUNNER |
| 13 | FC6-9398-000 запросить цену → | LABEL, WASTE TONER EXCHANGE EXCEPT 120V UL/230V |
| 14 | FC7-4819-000 запросить цену → | LABEL, TONER ASIA/EUR |
| 14 | FC7-4828-000 запросить цену → | LABEL, TONER 120V UL |
| 14 | FC7-4829-000 запросить цену → | LABEL, TONER 230V EUR |
| 15 | FM2-5572-000 запросить цену → | PANEL, FRONT |
| 16 | FL2-4425-000 запросить цену → | CLEANING PAD узел |
| 17 | FC8-1201-000 запросить цену → | LABEL,SHUT,DOWN AB |
| 18 | FC7-2337-000 запросить цену → | STRAP, DOOR, FRONT |
| 19 | FC8-1182-000 запросить цену → | PLATE, NAME iR C3580 |
| 19 | FC8-1183-000 запросить цену → | PLATE, NAME iR C3580F |
| 19 | FC8-1184-000 запросить цену → | PLATE, NAME iR C3580i |
| 19 | FC8-1185-000 запросить цену → | PLATE, NAME imageRUNNER C3480 |
| 19 | FC8-1186-000 запросить цену → | PLATE, NAME imageRUNNER C3480i |
| 19 | FC8-1187-000 запросить цену → | PLATE, NAME iR C3080 |
| 19 | FC8-1188-000 запросить цену → | PLATE, NAME iR C3080F |
| 19 | FC8-1189-000 запросить цену → | PLATE, NAME iR C3080i |
| 19 | FC8-1190-000 запросить цену → | PLATE, NAME imageRUNNER C3080 |
| 19 | FC8-1191-000 запросить цену → | PLATE, NAME imageRUNNER C3080i |
| 19 | FC8-1192-000 запросить цену → | PLATE, NAME iR C2550F |
| 19 | FC8-1193-000 запросить цену → | PLATE, NAME iR C2550i |
| 19 | FC8-1194-000 запросить цену → | PLATE, NAME imageRUNNER C2550 |
| 19 | FC8-1195-000 запросить цену → | PLATE, NAME iR C2380i |
| 20 | FU5-8797-000 запросить цену → | LABEL, LASER CAUTION |
| 21 | FC7-2360-000 запросить цену → | COVER, RIGHT, REAR |
| 22 | FC7-4132-000 запросить цену → | PANEL, RIGHT, FRONT LOWER |
| 23 | FC6-9457-000 запросить цену → | COVER, RIGHT FRONT |
| 24 | FC6-9382-000 запросить цену → | COVER, SUB, FRONT |
| 25 | FC6-9459-000 запросить цену → | PANEL, INTERNAL PAPER DELIVERY |
| 26 | FL2-4469-000 запросить цену → | COVER, LEFT |
| 27 | FC7-2359-000 запросить цену → | COVER, MODULAR EXCEPT CZH/DBD/DBZ |
| 28 | FM3-4148-000 запросить цену → | PANEL, LEFT, REAR |
| 29 | FL2-4467-000 запросить цену → | COVER, REAR, LOWER |
| 30 | FL2-4427-000 запросить цену → | PANEL, REAR, UPPER |
| 31 | FL2-4470-000 запросить цену → | PANEL, LEFT |
| 33 | FB6-3771-000 запросить цену → | COVER, RUBBER |
| 34 | FB6-3950-000 запросить цену → | PEN, TOUCH PANEL |
| 35 | FC7-7017-000 запросить цену → | LABEL, CASE EXCHANGE |
| 36 | FC7-4817-000 запросить цену → | LABEL, CLEANING OPERATOR |
| 37 | VS1-7177-009 запросить цену → | CONNECTOR, 9P |
| 38 | VS1-7177-002 запросить цену → | CONNECTOR, SNAP TIGHT, BK |
| 39 | VS1-7177-010 запросить цену → | CONNECTOR, 10P |
| 40 | FU5-8802-000 запросить цену → | LABEL,OUTLET 100V |
| 40 | FU5-8803-000 запросить цену → | LABEL,OUTLET 230V ASIA/CN/KR |
| 41 | FC7-7386-000 запросить цену → | SCREW, FLAT HEAD, M4X10 |
| 42 | FU5-8329-000 запросить цену → | LABEL, GROUNDING CAUTION 100V |
| 43 | FC7-6969-000 запросить цену → | PANEL, READER CROSSMEMBER |
| 44 | FC7-6970-000 запросить цену → | COVER, SENSOR |
| 45 | FU5-8021-000 запросить цену → | LABEL, GROUNDING CAUTION 230V EUR |
| 501 | XB3-6400-805 запросить цену → | SCREW,RS,M4X8 |

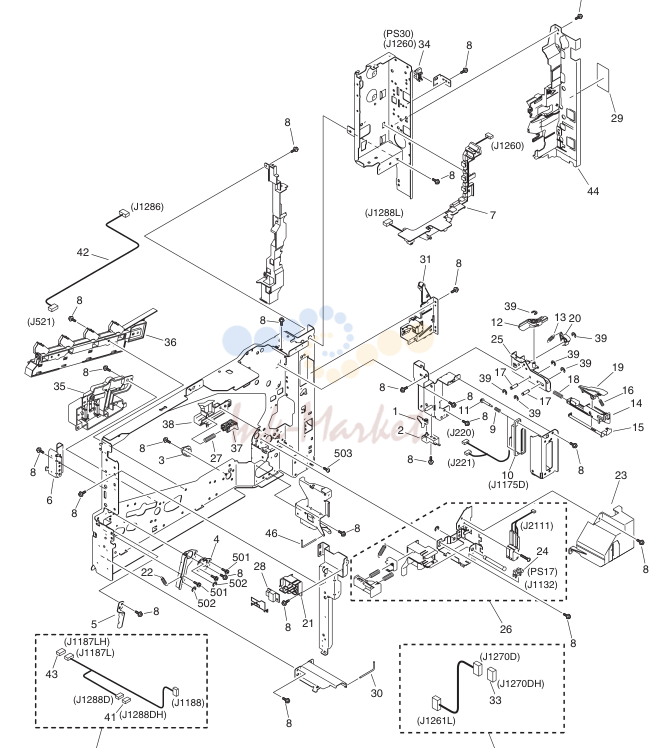

MACHINE FRONT PLATE
| № | Артикул | Наименование |
|---|---|---|
| 1 | FC7-9359-000 запросить цену → | FLAG, SENSOR |
| 2 | FC7-4172-000 запросить цену → | LOCK, SHUTTER SENSOR |
| 3 | FC6-9260-000 запросить цену → | BUSHING |
| 4 | FC6-9259-000 запросить цену → | BUSHING |
| 5 | FC6-9240-000 запросить цену → | PLATE_HOLDER ADJUST |
| 6 | FC6-9265-000 запросить цену → | PLATE_CROSSMEMBER FIXED |
| 7 | FM2-9998-000 запросить цену → | CABLE, DOOR SENSOR CONNECTING |
| 8 | XA9-1386-000 запросить цену → | AR SCREW,RS,M3X8 |
| 9 | FU6-2674-000 запросить цену → | SPRING, COMPRESSION |
| 10 | FM2-9461-000 запросить цену → | CABLE, CONNECTING |
| 11 | FS5-9282-020 запросить цену → | SCREW, STEPPED |
| 12 | FC7-2380-000 запросить цену → | ARM, LINK |
| 13 | FU6-2671-000 запросить цену → | SPRING, TENSION |
| 14 | FC7-2379-000 запросить цену → | BASE, SLIDE |
| 15 | FC7-2320-000 запросить цену → | PLATE, LEVER GROUNDING |
| 16 | FU6-2668-000 запросить цену → | SPRING, COMPRESSION |
| 17 | FU6-5413-000 запросить цену → | SHAFT, SLIDE |
| 18 | FU6-2672-000 запросить цену → | SPRING, COMPRESSION |
| 19 | FC7-2381-000 запросить цену → | LEVER, LOCK |
| 20 | FC7-2318-000 запросить цену → | LOCK, LEVER |
| 21 | FC6-5381-000 запросить цену → | HOLDER, TEMP./HYGRO. SENSOR |
| 22 | FU6-2656-000 запросить цену → | SPRING, TENSION |
| 23 | FC6-9444-010 запросить цену → | COVER, INTERLOCK, FRONT |
| 24 | WG8-5772-000 запросить цену → | PHOTO-INTERRUPTER, TLP1255(C8) PS17 |
| 26 | FM2-5546-000 запросить цену → | SWITCH, INTERLOCK ASS'Y |
| 27 | FU5-2070-000 запросить цену → | SPRING, COMPRESSION |
| 28 | FK2-0495-000 запросить цену → | SENSOR узел, ENVIRONMENT |
| 29 | FC7-4455-000 запросить цену → | LABEL, I.T.B. CAUTION |
| 30 | FC6-5052-000 запросить цену → | PIN,HINGE |
| 31 | FM3-0008-000 запросить цену → | DOOR PRESSURE AUX. узел, RT. |
| 32 | FM2-9484-000 запросить цену → | CABLE, SPEAKER, SHORT |
| 33 | VS1-7177-002 запросить цену → | CONNECTOR, SNAP TIGHT, BK |
| 34 | FK2-0149-000 запросить цену → | PHOTO-INTERRUPTER, TLP1252(C6) PS30 |
| 35 | FM2-5549-000 запросить цену → | HIGH VOLTAGE CONNECTING узел |
| 36 | FM2-5550-000 запросить цену → | DRUM NEW OLD DETECT узел |
| 37 | FC6-9450-000 запросить цену → | SLIDER |
| 38 | FC6-9449-000 запросить цену → | GUIDE, SLIDER |
| 39 | XD9-0135-000 запросить цену → | RING, E |
| 40 | FM2-9434-000 запросить цену → | CABLE, ENVIRONMENT SENSOR |
| 41 | VS1-7173-003 запросить цену → | CONNECTOR, SNAP TIGHT, 3P, W |
| 42 | FM2-9473-000 запросить цену → | CABLE, NEW OLD SENSOR |
| 43 | VS1-7173-007 запросить цену → | CONNECTOR, SNAP TIGHT, 7P |
| 44 | FC7-7004-000 запросить цену → | COVER, INNER, RIGHT |
| 501 | XB2-8300-807 запросить цену → | SCREW,W/WASHER,M3X8 |
| 502 | XD1-1100-322 запросить цену → | RETAINING RING (E-TYPE) |
| 503 | XB4-5400-807 запросить цену → | SCREW,P,M4X8 |

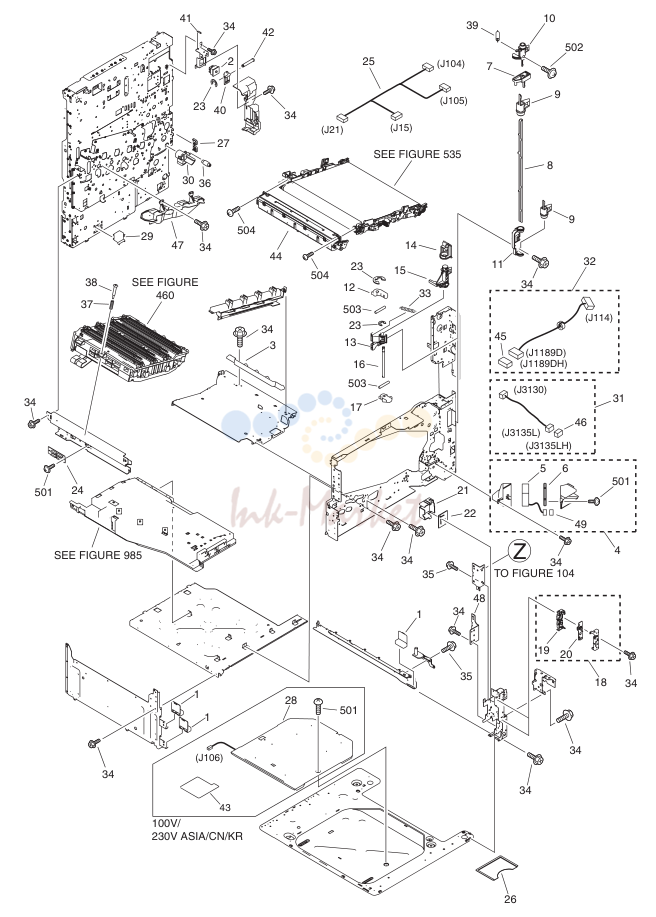

INTERNAL COMPONENTS 1
| № | Артикул | Наименование |
|---|---|---|
| 1 | FB6-3507-000 запросить цену → | BLOCK, SWING |
| 2 | FM2-9427-000 запросить цену → | CABLE, FIXING INTERLOCK |
| 3 | FC6-9558-000 запросить цену → | GUIDE, SCANNER |
| 4 | FM2-5554-000 запросить цену → | EXHAUST FAN DUCT в сборе |
| 5 | FK2-2064-000 запросить цену → | FAN |
| 6 | FC6-9549-000 запросить цену → | FILTER, AIR |
| 7 | FC7-2317-000 запросить цену → | LINK, SHAFT |
| 8 | FC6-9241-010 запросить цену → | SHAFT, HOOK |
| 9 | FC7-6972-000 запросить цену → | HOOK, RIGHT DOOR, LOWER |
| 10 | FC5-0686-010 запросить цену → | HOOK, RIGHT DOOR, UPPER |
| 11 | FC7-6973-000 запросить цену → | SUPPORT, HOOK POSITIONING |
| 12 | FC6-9593-000 запросить цену → | LEVER, RELEASE, UPPER |
| 13 | FC6-9590-000 запросить цену → | BUSHING |
| 14 | FC6-9588-000 запросить цену → | BUSHING |
| 15 | FC6-9589-000 запросить цену → | HOOK |
| 16 | FC6-9592-000 запросить цену → | SHAFT, RELEASE |
| 17 | FC6-9594-000 запросить цену → | LEVER, RELEASE, LOWER |
| 18 | FM2-0305-000 запросить цену → | CASSETTE SIZE SENSOR в сборе |
| 19 | FC5-1420-000 запросить цену → | HOLDER, SIZE DETECT |
| 20 | FM2-2770-000 запросить цену → | SIZE SENSOR плата в сборе |
| 21 | FC5-0641-010 запросить цену → | COVER, плата |
| 22 | FM2-2771-000 запросить цену → | SIZE DETECT CONNECT плата ASS'Y |
| 23 | XD9-0136-000 запросить цену → | RING, E |
| 24 | FM2-8272-000 запросить цену → | LASER CONNECTING плата ASS'Y |
| 25 | FM2-9456-000 запросить цену → | CABLE, SCANNER |
| 26 | FC5-1146-000 запросить цену → | HOLDER, SERVICE BOOK |
| 27 | FC5-7195-000 запросить цену → | COVER, DOOR POSITIONING, RIGHT |
| 28 | FK2-0375-000 запросить цену → | HEATER, CASSETTE 100V |
| 28 | FK2-0376-000 запросить цену → | HEATER, CASSETTE 230V ASIA/CN/KR |
| 29 | FC6-5053-000 запросить цену → | COVER, HEATER CONNECTOR |
| 30 | FC6-9613-000 запросить цену → | CAM, RELEASE |
| 31 | FM2-2853-000 запросить цену → | CABLE,CST.SIZE DETECT CONNECT |
| 32 | FM2-9465-000 запросить цену → | CABLE, POLYGON MOTOR |
| 33 | FU6-2662-000 запросить цену → | SPRING, TENSION |
| 34 | XA9-1386-000 запросить цену → | AR SCREW,RS,M3X8 |
| 35 | XA9-1668-000 запросить цену → | SCREW,RS,M3X8.5 |
| 36 | FU5-6643-000 запросить цену → | ROLLER |
| 37 | FU5-2682-000 запросить цену → | SPRING |
| 38 | FU5-9330-000 запросить цену → | SCREW, STEPPED, M3 |
| 39 | FU5-2064-000 запросить цену → | SPRING, TENSION |
| 40 | FC6-9540-000 запросить цену → | PLATE, SWITCH PRESSURE |
| 41 | FU6-2666-000 запросить цену → | SPRING, TENSION |
| 42 | FU6-5409-000 запросить цену → | SHAFT, INTERLOCK LINK, AC |
| 43 | FC5-6899-000 запросить цену → | COVER,HEATER 100V/230V ASIA/CN/KR |
| 44 | FM2-5523-000 запросить цену → | TRANSFER CLEANING в сборе |
| 45 | VS1-7173-005 запросить цену → | CONNECTOR, SNAP TIGHT |
| 46 | VS1-7173-007 запросить цену → | CONNECTOR, SNAP TIGHT, 7P |
| 47 | FL2-4428-000 запросить цену → | DUCT,UPPER |
| 48 | FC5-0567-010 запросить цену → | PLATE, PICK-UP ASS'Y MOUNT, U |
| 49 | VS1-7177-003 запросить цену → | CONNECTOR, SNAP TIGHT, BK |
| 501 | XB6-7300-607 запросить цену → | SCREW, CROOSS-RECESS, FCH |
| 503 | XD3-2200-122 запросить цену → | PIN, DOWEL |
| 504 | XB1-2300-607 запросить цену → | SCREW, BH3X6 |

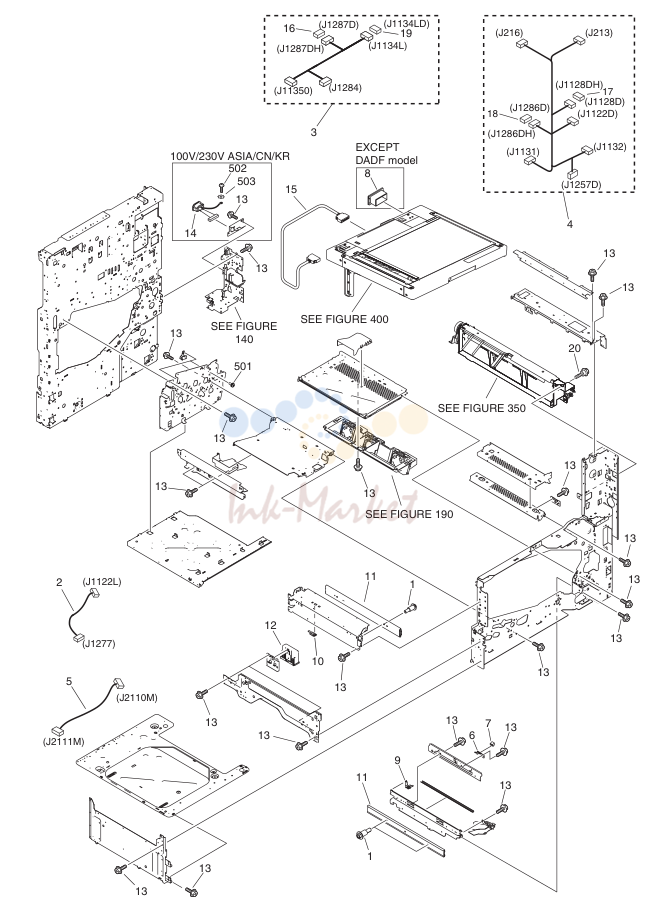

INTERNAL COMPONENTS 2
| № | Артикул | Наименование |
|---|---|---|
| 1 | FU5-9446-000 запросить цену → | SCREW, STEPPED, M4X8.2 |
| 2 | FM2-9448-000 запросить цену → | CABLE, OHP |
| 3 | FM2-9441-000 запросить цену → | CABLE, COOLING FAN |
| 4 | FM2-9460-000 запросить цену → | CABLE, PROCESSOR I.T. |
| 5 | FM2-9453-000 запросить цену → | CABLE, DC INTERLOCK CONNECTING |
| 6 | FC6-9620-000 запросить цену → | MOUNT, SENSOR |
| 7 | RH7-7129-020 запросить цену → | OHT SENSOR узел |
| 8 | FH2-6552-000 запросить цену → | COVER, CONNECTOR EXCEPT DADF model |
| 9 | FC6-9257-000 запросить цену → | GUIDE, RAIL |
| 10 | FC7-4159-000 запросить цену → | GUIDE, FRAME |
| 11 | FC6-9233-000 запросить цену → | RAIL, SLIDE |
| 12 | FC5-0959-000 запросить цену → | GRIP, LEFT |
| 13 | XA9-1386-000 запросить цену → | AR SCREW,RS,M3X8 |
| 14 | FM3-0281-000 запросить цену → | CABLE, OUTLET 100V/230V ASIA/CN/KR |
| 15 | FK2-0732-000 запросить цену → | CABLE,DDI-S SERIAL |
| 16 | VS1-7177-003 запросить цену → | CONNECTOR, SNAP TIGHT, BK |
| 17 | VS1-7177-004 запросить цену → | CONNECTOR, SNAP TIGHT, BK |
| 18 | VS1-7207-008 запросить цену → | CONNECTOR, SNAP TIGHT, BK |
| 19 | VS1-7177-009 запросить цену → | CONNECTOR, 9P |
| 20 | FS5-9664-020 запросить цену → | SCREW,RS STEPPED,M3 |
| 501 | XB2-8300-807 запросить цену → | SCREW, M3X8 |
| 502 | XB1-2400-603 запросить цену → | SCREW, MACHINE M4X6 (COP) 100V/230V ASIA/CN/KR |
| 503 | XD1-4200-402 запросить цену → | WASHER, TOOTHED LOCK, M4 100V/230V ASIA/CN/KR |
INTERNAL COMPONENTS 3
| № | Артикул | Наименование |
|---|---|---|
| 1 | FC5-0958-000 запросить цену → | GRIP, RIGHT FRONT |
| 2 | FU5-1701-000 запросить цену → | BUSHING |
| 3 | FL2-5804-000 запросить цену → | CABLE, VARISTOR |
| 4 | FC6-9622-000 запросить цену → | HOLDER, GROUNDING |
| 5 | FC6-9621-000 запросить цену → | SPRING, GROUNDING |
| 6 | FC6-9623-000 запросить цену → | SPRING, GROUNDING |
| 7 | FC6-9624-000 запросить цену → | HOLDER, GROUNDING |
| 8 | FL2-4464-000 запросить цену → | GUIDE,PRE-REGIST.MAIN BODY |
| 9 | WG8-5772-000 запросить цену → | PHOTO-INTERRUPTER, TLP1255(C8) PS19 |
| 10 | FU5-2035-000 запросить цену → | SPRING, TORSION |
| 11 | FC5-0516-000 запросить цену → | SPRING, GROUNDING |
| 12 | FC5-0540-000 запросить цену → | HOLDER, GROUNDING SPRING |
| 13 | FC5-0547-000 запросить цену → | GUIDE, PRE-REGISTRATION PAPER |
| 14 | FC6-5062-000 запросить цену → | SPRING, GROUNDING |
| 15 | FK2-0149-000 запросить цену → | PHOTO-INTERRUPTER, TLP1252(C6) |
| 16 | FL2-4520-000 запросить цену → | FLAG, PRE-REGISTRATION SENSOR |
| 17 | FC6-5051-000 запросить цену → | PIN, POSITIONING |
| 18 | FU5-1011-000 запросить цену → | BUSHING |
| 19 | FL2-0104-000 запросить цену → | ROLLER, REGISTRATION HARD |
| 20 | XA9-1386-000 запросить цену → | AR SCREW,RS,M3X8 |
| 21 | FU5-2066-000 запросить цену → | SPRING, COMPRESSION |
| 22 | FG3-3193-000 запросить цену → | CABLE, PRE-REGISTRATION SENSOR |
| 23 | FS5-1798-000 запросить цену → | BUSHING |
| 24 | FB6-3313-000 запросить цену → | ROLLER, PAPER FEED |
| 25 | FU6-2924-000 запросить цену → | SPRING, COMPRESSION |
| 26 | FU5-1035-000 запросить цену → | BUSHING |
| 27 | FM3-1297-000 запросить цену → | RIGHT LOWER INNER DOOR ASS'Y |
| 28 | FC7-9370-000 запросить цену → | PLATE,FLAG,REGISTRATION SENSOR |
| 29 | XD9-0137-010 запросить цену → | RING, E |
| 30 | FC7-5906-000 запросить цену → | SPRING, LEAF |
| 31 | FC7-5907-000 запросить цену → | SPRING, GROUNDING |
| 32 | FM3-3911-000 запросить цену → | CABLE, GROUNDING |
| 501 | XB1-2300-607 запросить цену → | SCREW, BH3X6 |
| 502 | XB4-5400-807 запросить цену → | AR SCREW,P,M4X8 |
| 503 | XB4-7300-605 запросить цену → | AR SCREW, BH M3X6, S |
MACHINE REAR PLATE 1
| № | Артикул | Наименование |
|---|---|---|
| 1 | XH9-0136-000 запросить цену → | FOOT, RUBBER |
| 2 | FC7-4822-000 запросить цену → | COVER, EDGE |
| 3 | FC7-4820-000 запросить цену → | HINGE, DOOR |
| 4 | FC7-4821-000 запросить цену → | SUPPORT, TURN |
| 5 | FM2-9457-000 запросить цену → | CABLE, HIGH VOLTAGE CONNECTING |
| 6 | FU6-2674-000 запросить цену → | SPRING, COMPRESSION |
| 7 | FS5-9282-020 запросить цену → | SCREW, STEPPED |
| 8 | XA9-1386-000 запросить цену → | AR SCREW,RS,M3X8 |
| 9 | FG3-3178-020 запросить цену → | CABLE, LATTICE |
| 10 | XA9-0265-010 запросить цену → | SCREW,W/WASHER,TRUSS HEAD |
| 11 | FM2-9451-000 запросить цену → | CABLE, FIXING AC |
| 12 | FH2-6552-000 запросить цену → | COVER, CONNECTOR EXCEPT 100V |
| 13 | VS1-7177-003 запросить цену → | CONNECTOR, SNAP TIGHT, BK |
| 14 | VS1-7860-028 запросить цену → | CONNECTOR, 28P |
| 15 | FU6-5416-000 запросить цену → | SHAFT, DOOR TURN, RIGHT |
| 16 | FM2-2843-000 запросить цену → | CABLE, FINISHER LATTICE EXCEPT 100V |
| 501 | XB6-7300-607 запросить цену → | AR SCREW, CROOSS-RECESS, FCH |
| 502 | XB1-2400-807 запросить цену → | AR SCREW, M4X8 |
| 503 | XD2-1100-502 запросить цену → | AR RETAINING RING (E-TYPE) |
MACHINE REAR PLATE 2
| № | Артикул | Наименование |
|---|---|---|
| 1 | FK2-0478-000 запросить цену → | MOTOR,STEPPING,DC M3 |
| 2 | FB6-0577-000 запросить цену → | MOUNT, MOTOR |
| 3 | FK2-0472-000 запросить цену → | FAN FM8,11 |
| 4 | FC6-4023-000 запросить цену → | FILTER, AIR |
| 5 | FM2-5571-000 запросить цену → | READER POWER MOUNT в сборе |
| 6 | FM2-9467-000 запросить цену → | CABLE, READER LATTICE |
| 7 | FK2-0340-000 запросить цену → | ALL DAY POWER плата в сборе 100V/120V |
| 7 | FK2-0341-020 запросить цену → | ALL DAY POWER плата в сборе 230V |
| 8 | FM2-9464-000 запросить цену → | CABLE, ECO-ID |
| 9 | FM2-9468-000 запросить цену → | CABLE,CST.SIZE DETECT CONNECT |
| 10 | FM2-5553-000 запросить цену → | AIR INTAKE FAN DUCT в сборе |
| 11 | FM2-9449-000 запросить цену → | CABLE, MOTOR GROUNDING |
| 12 | FM2-9483-000 запросить цену → | CABLE, HEATER CONNECTING |
| 13 | FK2-3077-000 запросить цену → | SWITCHING P. SUPPLY плата ASS'Y 120V |
| 13 | FK2-3078-000 запросить цену → | SWITCHING P. SUPPLY плата ASS'Y 230V |
| 14 | XA9-1386-000 запросить цену → | SCREW,RS,M3X8 |
| 15 | VS1-7173-007 запросить цену → | CONNECTOR, SNAP TIGHT, 7P |
| 16 | FM2-8270-000 запросить цену → | HEATER SWITCH плата в сборе 100V/230V ASIA/CN/KR |
| 17 | VD7-3201-001 запросить цену → | FUSE 100V/230V ASIA/CN/KR |
| 18 | WC1-5182-000 запросить цену → | SWITCH(MECH), HEATER 100V/230V ASIA/CN/KR |
| 19 | FK2-5212-000 запросить цену → | UNIVERSAL POWER SUPPLY узел,L 100V |
| 20 | VS1-7173-009 запросить цену → | CONNECTOR, SNAP TIGHT, 9P, W |
| 21 | FM2-5544-010 запросить цену → | MAIN POWER SUPPLY плата в сборе 120V |
| 21 | FM2-9983-010 запросить цену → | MAIN POWER SUPPLY плата в сборе 230V |
| 22 | FC6-9542-000 запросить цену → | BUSHING |
| 501 | XB4-5300-807 запросить цену → | SCREW, P, M3X8 |
| 502 | XB1-2300-607 запросить цену → | SCREW, BH3X6 |
| 503 | XB6-7300-607 запросить цену → | SCREW, CROOSS-RECESS, FCH |
| 504 | XB1-2400-603 запросить цену → | SCREW, MACHINE M4X6 (COP) |
| 505 | XD1-4200-402 запросить цену → | WASHER, TOOTHED LOCK, M4 |
| 506 | XB1-2400-807 запросить цену → | SCREW, M4X8 |
| 507 | XB1-2402-007 запросить цену → | SCREW, BH4X20 (S) |
MACHINE REAR PLATE 3
| № | Артикул | Наименование |
|---|---|---|
| 1 | FC7-4154-000 запросить цену → | SPACER, REGISTRATION CLUTCH |
| 2 | FK2-2063-000 запросить цену → | CLUTCH, ELECTROMAGNETIC CL6 |
| 3 | FM2-0339-000 запросить цену → | PAPER PICK-UP MOTOR узел |
| 4 | XF2-1609-040 запросить цену → | BELT,TIMING |
| 5 | FC5-1516-000 запросить цену → | PULLEY, 80T |
| 6 | FM2-0338-000 запросить цену → | MOTOR, DC M4,5 |
| 7 | FU3-0285-000 запросить цену → | GEAR, 80T/16T |
| 8 | FC5-1517-000 запросить цену → | PULLEY, 50T |
| 9 | XF2-1607-840 запросить цену → | BELT, TIMING |
| 10 | XA9-1386-000 запросить цену → | AR SCREW,RS,M3X8 |
| 11 | FM2-2842-000 запросить цену → | CABLE, CLUTCH |
| 12 | FF2-5915-000 запросить цену → | KEY, SWITCH 230V EXCEPT EUR |
| 13 | FG3-3644-000 запросить цену → | CABLE, KEY SWITCH 230V EXCEPT EUR |
| 14 | VS1-7177-002 запросить цену → | CONNECTOR, SNAP TIGHT, BK 230V EXCEPT EUR |
| 501 | XB1-2300-607 запросить цену → | SCREW, BH3X6 |
| 502 | XB1-2400-607 запросить цену → | SCREW,MACH.,TRUSS HEAD,M4X6 230V EXCEPT EUR |
| 503 | XB4-6260-807 запросить цену → | SCREW,TAPPING,PAN HEAD,M2.6X8 230V EXCEPT EUR |
MACHINE REAR PLATE 4
| № | Артикул | Наименование |
|---|---|---|
| 1 | FM2-9997-000 запросить цену → | CABLE, MAIN |
| 2 | VS1-7177-007 запросить цену → | CONNECTOR, 7P, FEMALE, BK |
| 3 | VS1-7177-002 запросить цену → | CONNECTOR, SNAP TIGHT, BK |
| 4 | VS1-7177-003 запросить цену → | CONNECTOR, SNAP TIGHT, BK |
| 5 | VS1-7177-004 запросить цену → | CONNECTOR, SNAP TIGHT, BK |
| 6 | VS1-7507-007 запросить цену → | CONNECTOR,7P |
| 7 | VS1-7173-015 запросить цену → | CONNECTOR, SNAP TIGHT, W |
| 8 | VS1-7207-009 запросить цену → | CONNECTOR, SNAP TIGHT |
| 9 | VS1-7207-008 запросить цену → | CONNECTOR, SNAP TIGHT, BK |
| 10 | VS1-7207-012 запросить цену → | CONNECTOR |
(PS9)
| № | Артикул | Наименование |
|---|---|---|
| FM3-4151-000 запросить цену → | RIGHT DOOR в сборе SEE NOTE 1 | |
| 1 | FS6-2791-000 запросить цену → | SPRING, COMPRESSION |
| 2 | FC6-9604-000 запросить цену → | LEVER, RELEASE |
| 3 | FS6-2790-000 запросить цену → | SPRING, COMPRESSION |
| 4 | FC7-4155-000 запросить цену → | RING, E |
| 5 | FU7-0342-000 запросить цену → | GEAR, 31T |
| 6 | FL2-4399-000 запросить цену → | PLATE, MULTI FEED, LIFTER |
| 7 | FC5-0529-000 запросить цену → | SHEET, SEPARATION |
| 8 | FC5-0543-000 запросить цену → | SHEET, SEPARATION |
| 9 | FC5-0542-000 запросить цену → | SHEET, MULTI FEED OUTLET |
| 10 | FL2-4453-000 запросить цену → | PAD, MULTI FEED SEPARATION |
| 11 | FU5-2034-000 запросить цену → | SPRING, TORSION |
| 12 | FU5-1737-000 запросить цену → | BUSHING |
| 13 | FK2-0149-000 запросить цену → | PHOTO-INTERRUPTER, TLP1252(C6) PS9,10 |
| 14 | FC5-0489-000 запросить цену → | FLAG, MULTI FEED SENSOR |
| 15 | FC5-0490-000 запросить цену → | COVER, MULTI FEED ROLLER |
| 16 | FB1-8581-000 запросить цену → | ROLLER |
| 17 | XA9-1386-000 запросить цену → | SCREW,RS,M3X8 |
| 18 | XF2-4115-940 запросить цену → | BELT, TIMING |
| 19 | FC6-9625-000 запросить цену → | COVER, MULTI FEED CONNECTOR |
| 20 | FC7-4141-000 запросить цену → | SPRING, LEAF |
| 21 | FC6-9598-000 запросить цену → | GUIDE, DUPLEXING FEEDER |
| 22 | FC6-9595-000 запросить цену → | GUIDE, DUPLEXING FEEDER, 2 |
| 23 | FC6-9327-000 запросить цену → | PLATE, GROUNDING |
| 24 | FC7-4831-000 запросить цену → | PLATE,HINGE,UPPER |
| 25 | FC7-2307-000 запросить цену → | PLATE, GROUNDING |
| 26 | FC5-0682-000 запросить цену → | PIN, INNER DOOR HINGE |
| 27 | FC5-0690-000 запросить цену → | PLATE, SHOCK ABSORBER |
| 28 | FU5-3016-000 запросить цену → | PULLEY, 24T |
| 29 | FC5-0972-000 запросить цену → | SPRING, TORSION |
| 30 | FC5-1354-000 запросить цену → | FLAPPER, FIXING DELIVERY REV. |
| 31 | FC7-6997-000 запросить цену → | BUTTON, RIGHT DOOR |
| 32 | FU5-2063-000 запросить цену → | SPRING, COMPRESSION |
| 33 | FC5-0659-000 запросить цену → | SPRING, TORSION |
| 34 | FC6-4019-000 запросить цену → | ROLLER, DUPLEXING FEEDER |
| 35 | FU5-1006-000 запросить цену → | BUSHING |
| 36 | FU5-0006-000 запросить цену → | GEAR, 26T/PULLEY, 24T |
| 37 | FK2-6818-000 запросить цену → | FAN FM1,2 |
| 38 | FC5-0679-000 запросить цену → | PIN, HINGE |
| 39 | FC7-4816-000 запросить цену → | PLATE, PUSHING POSITION SEE NOTE 2 |
| 40 | FU6-2669-000 запросить цену → | SPRING, COMPRESSION |
| 41 | FC7-2341-000 запросить цену → | BLOCK, PRESSURE |
| 42 | FC6-5046-000 запросить цену → | RING, RETAINING |
| 43 | FC5-0491-000 запросить цену → | HOLDER, OHP SENSOR |
| 44 | FC7-6991-000 запросить цену → | BLOCK, PRESSURE |
| 45 | FC7-6998-000 запросить цену → | PLATE, BUTTON GROUNDING, 1 |
| 46 | FC7-6999-000 запросить цену → | PLATE, BUTTON GROUNDING, 2 |
| 47 | FC7-7000-000 запросить цену → | CAP, UPPER |
| 48 | FC7-7001-000 запросить цену → | CAP, LOWER |
| 49 | FC7-7011-000 запросить цену → | FRAME, BUTTON |
| 50 | FC7-7002-000 запросить цену → | CAP, UPPER |
| 51 | VS1-7177-003 запросить цену → | CONNECTOR, SNAP TIGHT, BK |
| 52 | FC5-0496-000 запросить цену → | GUIDE, PRE-REGIST. AUX., UPPER |
| 53 | FC5-0657-000 запросить цену → | FLAG, DUPLEXING FEEDER SENSOR |
| 54 | FC5-0658-000 запросить цену → | SPRING, TORSION |
| 55 | FC5-0691-000 запросить цену → | STOPPER, DOOR |
| 56 | FC6-4015-000 запросить цену → | SPRING, LEAF |
| 57 | FC6-5055-000 запросить цену → | ROLLER, DUPLEXING |
| 58 | FG3-3188-000 запросить цену → | CABLE, MULTI SENSOR |
| 59 | FL2-0106-000 запросить цену → | GUIDE, PRE-REGIST. AUXILIARY |
| 60 | FL2-4400-000 запросить цену → | GUIDE, DUPLEXING INTERNAL |
| 61 | FM2-5539-000 запросить цену → | MULTI FEED FRAME в сборе |
| 62 | FM2-9443-000 запросить цену → | CABLE, DOOR, RIGHT |
| 63 | FM2-9476-000 запросить цену → | CABLE, GROUNDING, 1 |
| 64 | FM2-9477-000 запросить цену → | CABLE, GROUNDING, 2 |
| 65 | FU5-2067-000 запросить цену → | SPRING, COMPRESSION |
| 66 | FU5-6014-000 запросить цену → | COLLAR |
| 67 | FU6-2663-000 запросить цену → | SPRING, COMPRESSION |
| 68 | FU6-2664-000 запросить цену → | SPRING, COMPRESSION |
| 69 | RB2-5850-000 запросить цену → | PRISM |
| 70 | FC7-7003-000 запросить цену → | CAP, LOWER SEE NOTE 2 |
| 71 | FC5-0674-000 запросить цену → | STRAP, RIGHT DOOR |
| 72 | FU5-1760-000 запросить цену → | BUSHING |
| 73 | FC7-9358-000 запросить цену → | SHAFT,MULTIFEED ROLLER |
| 74 | XD9-0137-010 запросить цену → | RING, E |
| 501 | XB4-5401-007 запросить цену → | AR SCREW, M4X10 |
| 502 | XD3-2160-162 запросить цену → | PIN,DOWEL |
| 503 | XD2-1100-422 запросить цену → | RETAINING RING (C-TYPE) |
| 504 | XD3-2200-102 запросить цену → | PIN, PARALLEL |
Полный список запчастей доступен по запросу.
комментарии
