Canon imageRUNNER C2230 C2225 C2220 series — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- SEE FIGURE 101
- RIGHT DOOR в сборе

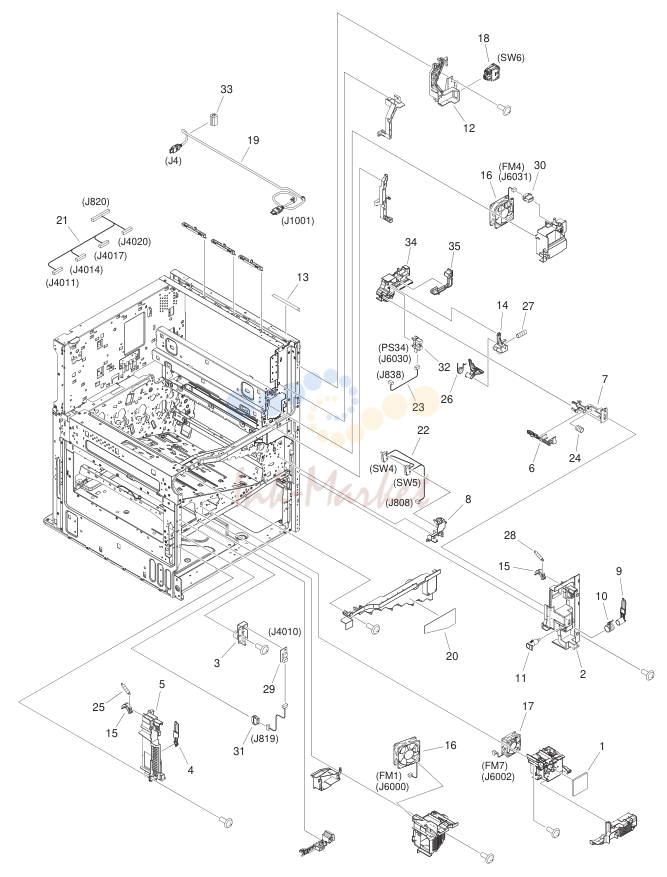

- INTERNAL COMPONENTS 1

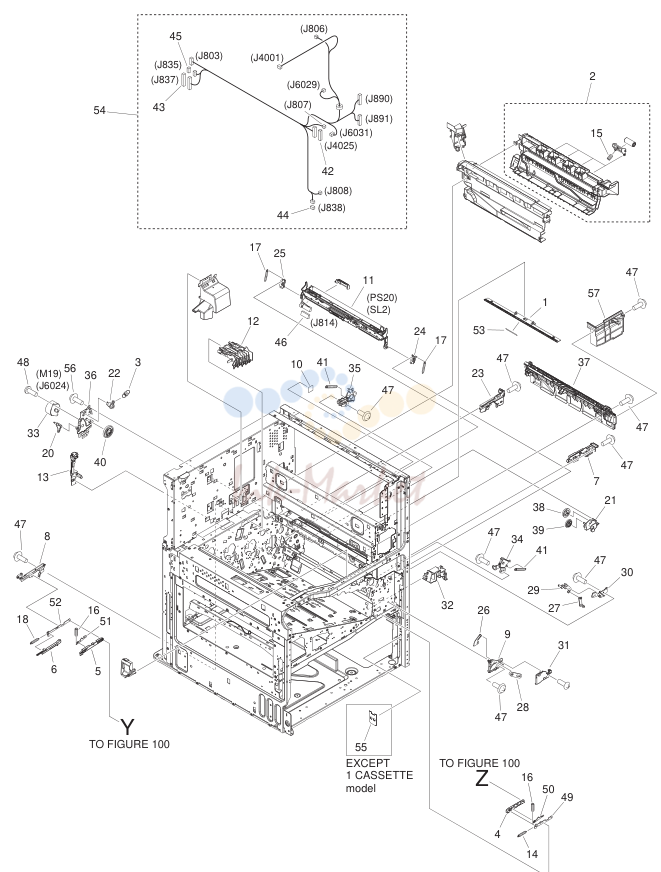

- INTERNAL COMPONENTS 2

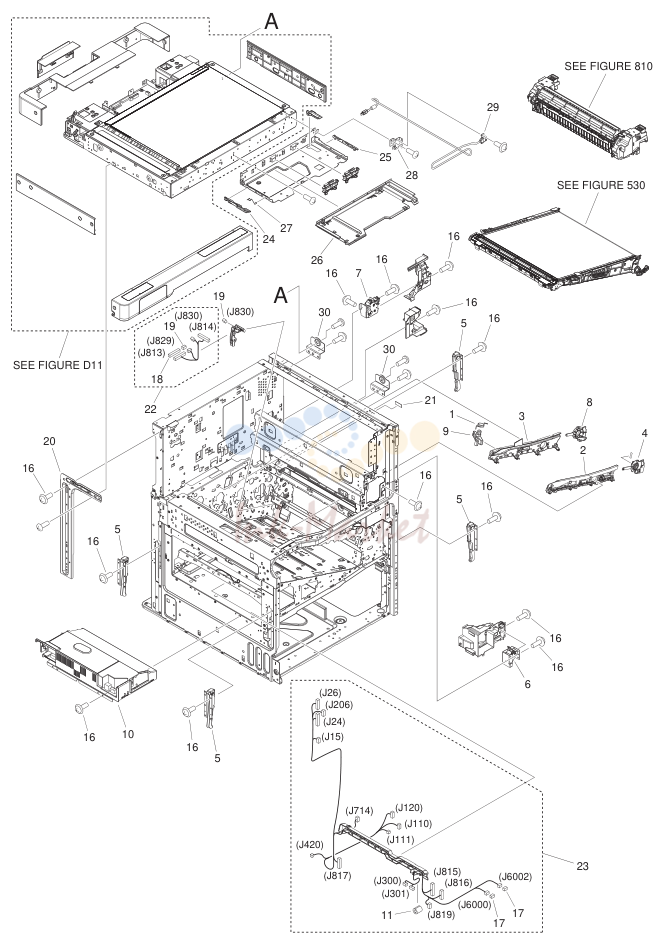

- INTERNAL COMPONENTS 3

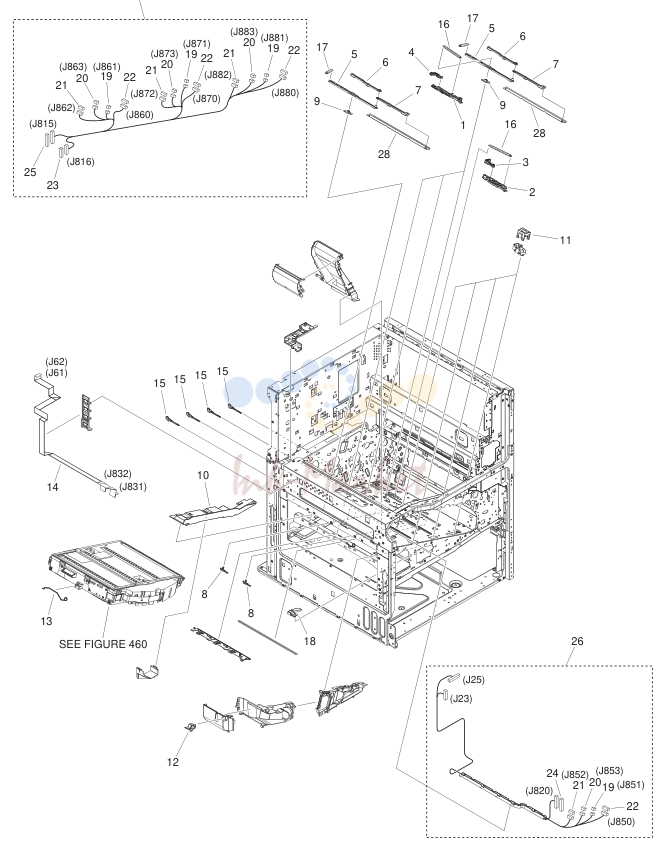

- INTERNAL COMPONENTS 4

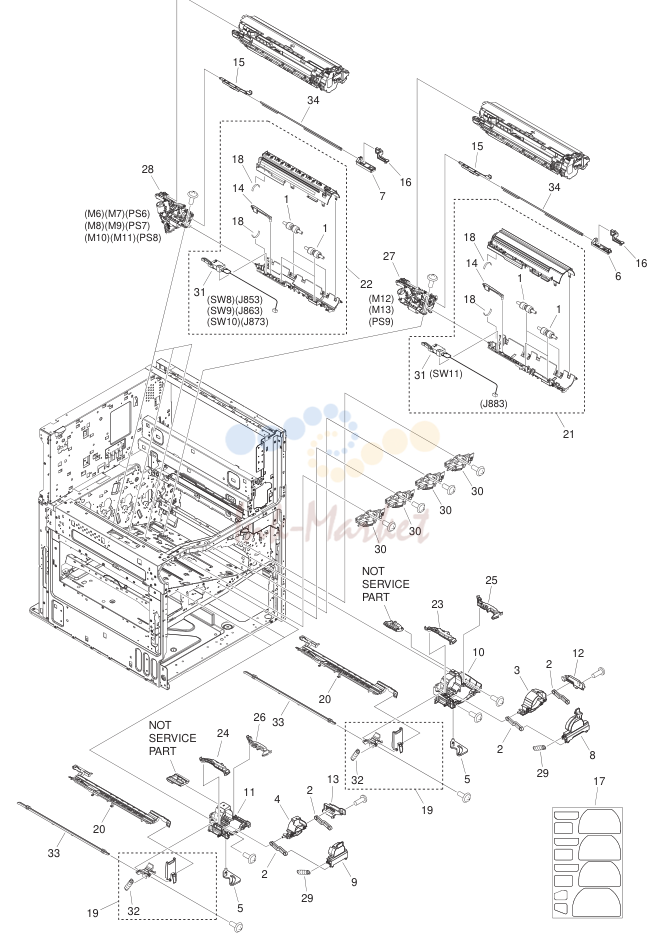

- INTERNAL COMPONENTS 5

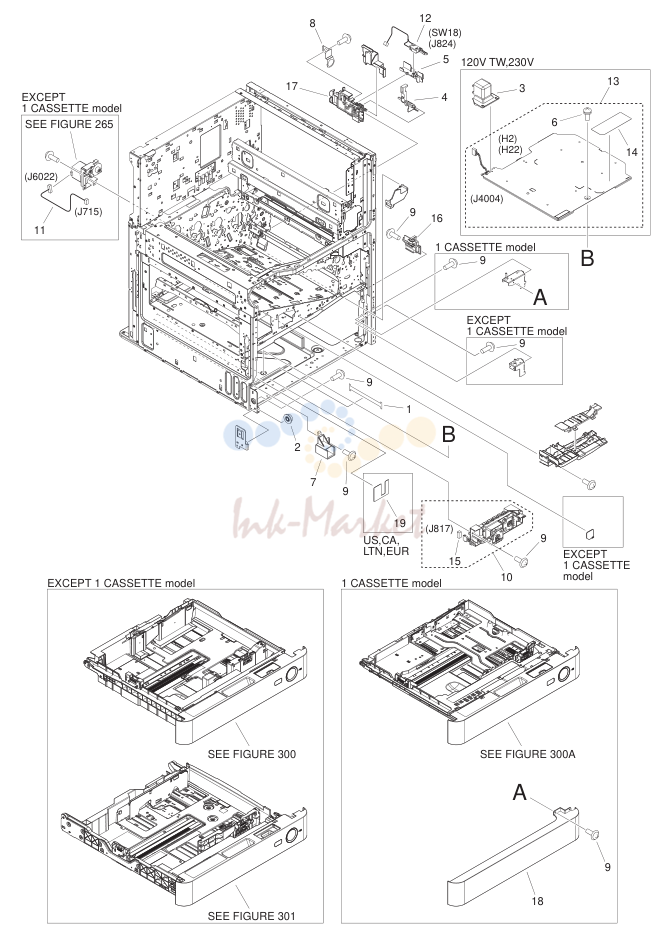

- INTERNAL COMPONENTS 6
- INTERNAL COMPONENTS 7
- MACHINE REAR PLATE 1
- MACHINE REAR PLATE 2
- CONTROL PANEL в сборе
- POWER CORD TERMINAL ASS'Y
- MAIN DRIVE в сборе
- FIXING DRIVE ASS'Y
- CASSETTE в сборе (UPPER) (EXCEPT 1
- CASSETTE в сборе (UPPER) (1 CASSETTE model)
- CASSETTE в сборе (LOWER) (EXCEPT 1
- PAPER PICK-UP в сборе (UPPER) (EXCEPT 1
- PAPER PICK-UP ASS'Y (UPPER) (1 CASSETTE model)
- PAPER PICK-UP в сборе (LOWER) (EXCEPT 1
- 2ND/3RD PAPER DELIVERY ASS'Y (2/3 DELIVERY
- 2ND/3RD DRIVE FRAME в сборе (2/3 DELIVERY
- 2ND/3RD DELIVERY GUIDE ASS'Y (2/3 DELIVERY
- INTER. TRANSFER BELT ASS'Y
- FIXING в сборе
- CONTROLLER BOX в сборе
- MAIN CONTROLLER плата ASS'Y, 1

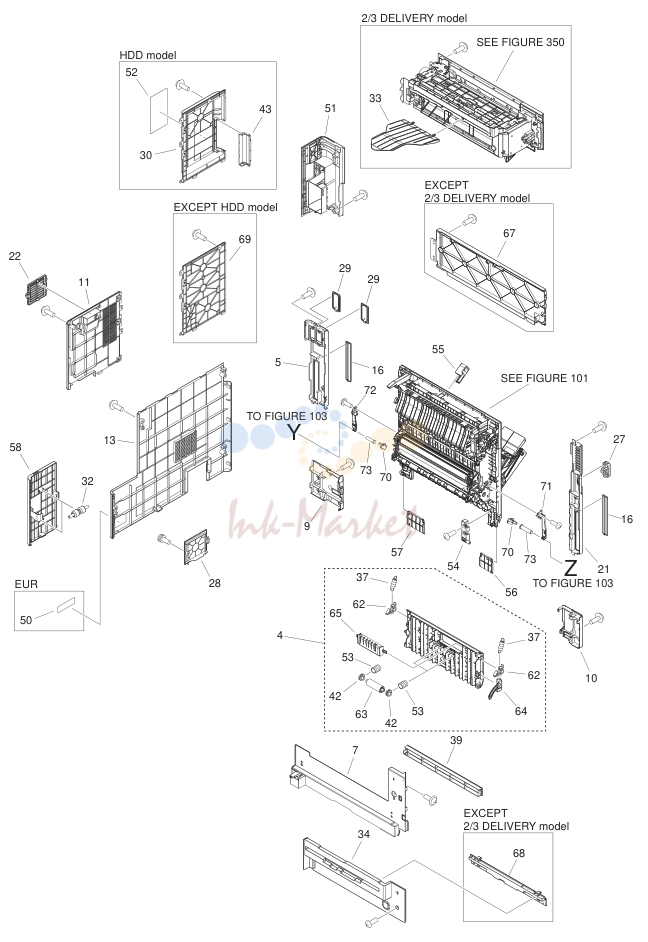

SEE FIGURE 101
| № | Артикул | Наименование |
|---|---|---|
| 1 | FC8-4000-000 запросить цену → | COVER, MAIN SWITCH |
| 2 | FC8-5363-000 запросить цену → | PLATE, 2ND DELIV. TRAY SUPPORT |
| 3 | FC8-5378-000 запросить цену → | MOUNT, SWITCH COVER |
| 4 | FM3-8150-000 запросить цену → | DOOR в сборе, RIGHT LOWER |
| 5 | FC8-8444-000 запросить цену → | COVER, RIGHT REAR SUB |
| 6 | FC8-8186-000 запросить цену → | COVER, INNER SUB, 1 |
| 7 | FC8-8187-000 запросить цену → | COVER, 1ST PAPER DELIVERY |
| 8 | FE2-0330-000 запросить цену → | TRAY, 1ST PAPER DELIVERY |
| 9 | FC8-8190-000 запросить цену → | COVER, RIGHT LOWER SUB, 2 |
| 10 | FC8-8191-000 запросить цену → | COVER, RIGHT LOWER SUB, 1 |
| 11 | FC8-8192-010 запросить цену → | COVER, REAR UPPER, 1 |
| 12 | FC8-8193-010 запросить цену → | COVER, INNER REAR, 2 |
| 13 | FC8-8196-000 запросить цену → | COVER, REAR |
| 14 | FC9-7297-000 запросить цену → | SEAL, BLANKING |
| 15 | FC8-8198-000 запросить цену → | COVER, LEFT LOWER |
| 16 | FC8-8201-000 запросить цену → | COVER, GRIP |
| 17 | FC8-8203-000 запросить цену → | ARM, FRONT COVER, B |
| 18 | FC8-8204-000 запросить цену → | MOUNT, STOPPER ARM |
| 19 | FC8-8205-000 запросить цену → | HOOK, COVER, FRONT |
| 20 | FC8-8207-010 запросить цену → | COVER, INNER REAR, 1 |
| 21 | FC8-8443-000 запросить цену → | COVER, RIGHT FRONT SUB |
| 22 | FC8-8286-000 запросить цену → | COVER, REAR UPPER, 3 |
| 23 | FC8-8290-000 запросить цену → | COVER, INNER SUB, 2 |
| 24 | FE2-0329-000 запросить цену → | COVER, REAR RIGHT, SMALL |
| 25 | FC8-8512-000 запросить цену → | PLATE, FRONT DOOR FIXED |
| 26 | FC8-8638-000 запросить цену → | PLATE, STATIC CHARGE, LEFT |
| 27 | FC8-8637-000 запросить цену → | PLATE, STATIC CHARGE, RIGHT |
| 28 | FC8-8344-000 запросить цену → | COVER, CONNECTOR, 1 |
| 29 | FC8-8346-000 запросить цену → | COVER, FAX CONNECTOR |
| 30 | FC8-8359-000 запросить цену → | COVER, HARD DISK DRIVE HDD model |
| 31 | FC8-8445-000 запросить цену → | COVER, INNER BOTTOM |
| 32 | FC8-4649-000 запросить цену → | ROLLER, BOTTLE TRAY |
| 33 | FC9-8612-000 запросить цену → | GUIDE, REVERSE BACK END 2/3 DELIVERY model |
| 34 | FC8-8543-000 запросить цену → | COVER, 2ND PAPER DELIVERY |
| 35 | FE2-0541-000 запросить цену → | COVER, LEFT FRONT |
| 36 | FC8-8582-000 запросить цену → | LABEL, TONER MODEL CN,KR,TW |
| 36 | FC8-8622-000 запросить цену → | LABEL, TONER MODEL US,CA,LTN |
| 36 | FC8-8623-000 запросить цену → | LABEL, TONER MODEL EUR |
| 37 | FU7-2759-000 запросить цену → | SPRING, TENSION |
| 38 | FE2-0542-000 запросить цену → | COVER, LEFT FRONT, UPPER |
| 39 | FC8-8617-000 запросить цену → | COVER, RIGHT LOWER SUB, 3 |
| 40 | FE2-0531-000 запросить цену → | STOPPER, RAIL |
| 41 | FC9-7861-000 запросить цену → | LABEL, MAIN POWER SUPPLY TW |
| 41 | FC9-7863-000 запросить цену → | LABEL, MAIN POWER SUPPLY EUR US,CA,LTN,SG,HK,AU,LT |
| 41 | FC9-7862-000 запросить цену → | LABEL, MAIN POWER SUPPLY N,IN |
| 41 | FC0-0225-000 запросить цену → | LABEL, MAIN POWER SUPPLY CN |
| 41 | FC0-0226-000 запросить цену → | LABEL, MAIN POWER SUPPLY KR |
| 42 | FU5-1035-000 запросить цену → | BUSHING |
| 43 | FC8-8645-000 запросить цену → | COVER, SLOT HDD model |
| 44 | FC0-2633-000 запросить цену → | HOLDER, SERVICE BOOK |
| 45 | FL3-1185-000 запросить цену → | EMBLEM |
| 46 | FM3-8077-000 запросить цену → | FRONT UPPER крышка в сборе |
| 47 | FM3-8078-000 запросить цену → | FRONT DOOR в сборе |
| 48 | FM3-8079-010 запросить цену → | LEFT REAR крышка в сборе |
| 49 | FC0-2901-000 запросить цену → | LABEL, LASER CAUTION |
| 50 | FU7-8521-000 запросить цену → | LABEL, GROUNDING CAUTION EUR |
| 51 | FM3-8083-000 запросить цену → | RIGHT UPPER SUB крышка в сборе |
| 52 | FU7-8471-000 запросить цену → | LABEL, HARD DISK DRIVE CAUTION HDD model |
| 53 | FS7-2788-000 запросить цену → | SPRING, COMPRESSION |
| 54 | FC8-8228-000 запросить цену → | HINGE, RIGHT DOOR, FRONT |
| 55 | FC8-8240-000 запросить цену → | HOLDER, M.P. STOPPER |
| 56 | FC8-8515-000 запросить цену → | COVER, CASSETTE RIGHT UPPER, 1 |
| 57 | FC8-8516-000 запросить цену → | COVER, CASSETTE RIGHT UPPER, 2 |
| 58 | FC8-8341-000 запросить цену → | COVER, WASTE TONER |
| 59 | FC8-8634-000 запросить цену → | SHEET, GLASS CLEANING |
| 60 | FC8-8635-000 запросить цену → | PAD, GLASS CLEANING |
| 61 | FM3-8260-000 запросить цену → | GLASS CLEANING ARM в сборе |
| 62 | FC5-0631-000 запросить цену → | HOOK, RIGHT DOOR |
| 63 | FC8-3782-000 запросить цену → | ROLLER, PAPER FEED |
| 64 | FC8-5164-000 запросить цену → | STOPPER, DOOR, RIGHT LOWER |
| 65 | FC8-8172-000 запросить цену → | HANDLE, DOOR |
| 66 | FC8-4137-000 запросить цену → | COVER, ENV. HEATER SWITCH US,CA,LTN,EUR EXCEPT 2/3 DELIVERY |
| 67 | FC8-8291-000 запросить цену → | COVER, RIGHT UPPER model EXCEPT 2/3 DELIVERY |
| 68 | FC8-8544-000 запросить цену → | COVER, REVERSE BLANKING model |
| 69 | FC8-8631-000 запросить цену → | COVER, REAR UPPER, 2 EXCEPT HDD model |
| 70 | FE2-2106-000 запросить цену → | LOCK, DOOR LINK, RIGHT |
| 71 | RL1-2281-000 запросить цену → | PLATE, RT. DOOR LINK FIXED, FR |
| 72 | RL1-2282-000 запросить цену → | PLATE, RT. DOOR LINK FIXED, RR |
| 73 | FE2-2020-000 запросить цену → | SHAFT, RIGHT DOOR LINK |

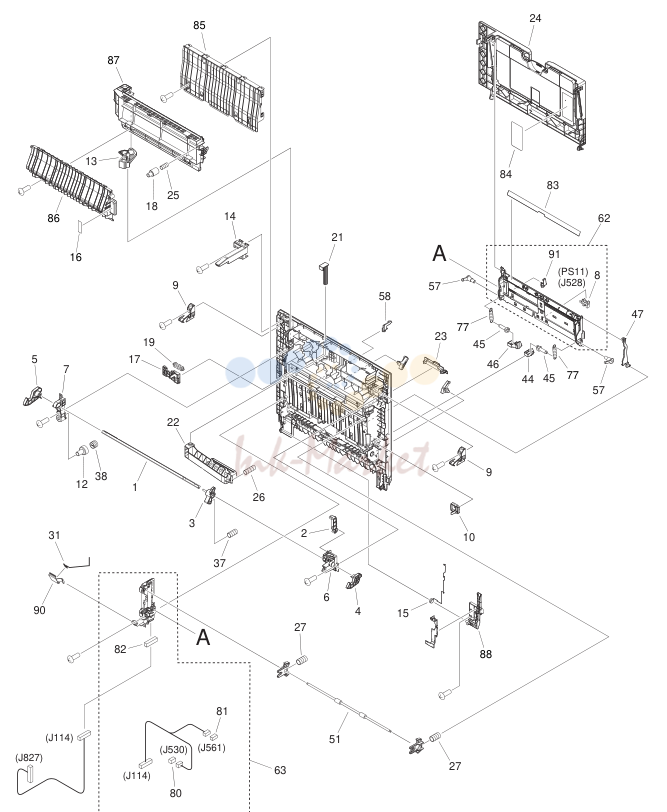

RIGHT DOOR в сборе
| № | Артикул | Наименование |
|---|---|---|
| FM3-8036-030 запросить цену → | RIGHT DOOR в сборе | |
| 1 | FC0-0618-000 запросить цену → | SHAFT |
| 2 | FC0-0619-000 запросить цену → | LINK, HANDLE |
| 3 | FC0-0620-000 запросить цену → | LEVER, LINK |
| 4 | FC0-0622-000 запросить цену → | LATCH, FRONT |
| 5 | FC0-0623-000 запросить цену → | LATCH, REAR |
| 6 | FC0-0624-000 запросить цену → | HOLDER, LATCH, FRONT |
| 7 | FC0-0625-000 запросить цену → | HOLDER, LATCH, REAR |
| 8 | WG8-5935-000 запросить цену → | IC, PHOTO INTERRUPTER PS11 |
| 9 | FC0-0627-000 запросить цену → | HOOK |
| 10 | FC0-0628-000 запросить цену → | LEVER, LOCK |
| 11 | FC0-0629-000 запросить цену → | SHEET, BASE GUIDE |
| 12 | FC0-0630-000 запросить цену → | PIN, PRESSURE |
| 13 | FC8-8226-000 запросить цену → | STOPPER, PAPER DELIVERY GUIDE |
| 14 | FC8-8241-000 запросить цену → | STOPPER |
| 15 | FC8-8348-000 запросить цену → | SPRING, GROUNDING |
| 16 | FC8-8355-000 запросить цену → | LABEL, LASER CAUTION |
| 17 | FC8-8356-010 запросить цену → | FLAG, OPEN/CLOSE SENSOR |
| 18 | FC8-8413-000 запросить цену → | PIN, POSITIONING |
| 19 | FC8-8492-000 запросить цену → | ROLLER, REEL |
| 20 | FC8-8524-000 запросить цену → | SHEET, NOISE-PROOF |
| 21 | FC8-8538-000 запросить цену → | SHAFT, HANDLE FIXED |
| 22 | FC8-8539-000 запросить цену → | HANDLE |
| 23 | FE2-1999-000 запросить цену → | COVER, PAPER PICK-UP ROLLER |
| 24 | FM3-8038-000 запросить цену → | MULTI PAPER PICK-UP TRAY ASS'Y |
| 25 | FU7-2768-000 запросить цену → | SPRING, COMPRESSION |
| 26 | FU7-2782-000 запросить цену → | SPRING, COMPRESSION |
| 27 | FU7-2792-000 запросить цену → | SPRING, COMPRESSION |
| 28 | FU7-2797-000 запросить цену → | SPRING, COMPRESSION |
| 29 | FU7-2798-000 запросить цену → | SPRING, COMPRESSION |
| 30 | FU7-2799-000 запросить цену → | SPRING, COMPRESSION |
| 31 | FU7-2800-000 запросить цену → | SPRING, POWER DISPATCHING |
| 32 | FU7-2801-000 запросить цену → | SPRING, GROUNDING |
| 33 | FU7-2803-000 запросить цену → | SPRING, COMPRESSION |
| 34 | FU7-2804-000 запросить цену → | SPRING, COMPRESSION |
| 35 | FU7-2805-000 запросить цену → | SPRING, COMPRESSION |
| 36 | FU7-2814-000 запросить цену → | SPRING, TENSION |
| 37 | FU7-2819-000 запросить цену → | SPRING, COMPRESSION |
| 38 | FU7-2820-000 запросить цену → | SPRING, COMPRESSION |
| 39 | FE2-2083-000 запросить цену → | CLAMP, LEVER, REAR |
| 40 | FE2-2088-000 запросить цену → | STOPPER, PAPER PICK-UP SHAFT |
| 41 | FU9-2519-000 запросить цену → | SPRING, TORSION |
| 42 | FE2-2025-000 запросить цену → | FLAG, SENSOR |
| 43 | FE2-1989-000 запросить цену → | COVER, GEAR |
| 44 | FE2-2047-000 запросить цену → | HOOK, SPRING, LEFT |
| 45 | FE2-2048-000 запросить цену → | PIN, SPRING HOOK |
| 46 | FE2-2049-000 запросить цену → | HOOK, SPRING, RIGHT |
| 47 | FE2-2050-000 запросить цену → | LINK, M.P. HINGE |
| 48 | FE2-1975-000 запросить цену → | PLATE, GROUNDING |
| 49 | FE2-2110-000 запросить цену → | CLIP |
| 50 | FE2-1992-000 запросить цену → | COVER, GROUNDING |
| 51 | RC2-7271-000 запросить цену → | ROLLER, DUPLEXING PAPER FEED |
| 52 | RC2-7280-000 запросить цену → | ROLLER, REG. |
| 53 | FU9-2521-000 запросить цену → | SPRING, TORSION |
| 54 | FE2-2115-000 запросить цену → | HOOK, FRONT |
| 55 | FE2-2116-000 запросить цену → | HOOK, REAR |
| 56 | FE2-2117-000 запросить цену → | GUIDE, CONDUCTIVE |
| 57 | FE2-2118-000 запросить цену → | HOOK |
| 58 | FE2-1996-000 запросить цену → | COVER, CABLE |
| 59 | RM1-6041-000 запросить цену → | SECONDARY TRANSFER GUIDE ASS'Y |
| 60 | RM1-6049-000 запросить цену → | M.P. PAPER PICK-UP GEAR ASS'Y |
| 61 | RM1-6050-000 запросить цену → | M.P. PAPER PICK-UP SHAFT ASS'Y |
| 62 | RM1-6124-000 запросить цену → | MP LIFTER PLATE ASS'Y |
| 63 | RM1-6151-000 запросить цену → | DUPLEXING GEAR крышка в сборе |
| 64 | RL1-2244-000 запросить цену → | ROLLER, PAPER PICK-UP [DP] |
| 65 | RM1-6163-040 запросить цену → | MULTI-PURPOSE SEP. PAD KIT [DP] |
| 66 | RM1-7928-000 запросить цену → | 2ND TRANSFER ROLLER ASS'Y [DP] |
| 67 | RM1-6790-000 запросить цену → | SOLENOID SL3 |
| 68 | FU6-1110-000 запросить цену → | BUSHING |
| 69 | FU6-1578-000 запросить цену → | BUSHING |
| 70 | FU6-1579-000 запросить цену → | BUSHING |
| 71 | FU6-1580-000 запросить цену → | BUSHING |
| 72 | FU6-1581-000 запросить цену → | BUSHING |
| 73 | FU0-0198-000 запросить цену → | GEAR, 16T |
| 74 | FU0-0183-000 запросить цену → | GEAR, 21T |
| 75 | FU9-2526-000 запросить цену → | SPRING, TORSION |
| 76 | RU6-2693-000 запросить цену → | SPRING, COMPRESSION |
| 77 | FU9-2516-000 запросить цену → | SPRING, TENSION |
| 78 | FU9-2530-000 запросить цену → | SPRING, COMPRESSION |
| 79 | FU9-2528-000 запросить цену → | SPRING, TORSION |
| 80 | VS1-7177-002 запросить цену → | CONNECTOR, SNAP TIGHT, BK |
| 81 | VS1-7207-003 запросить цену → | CONNECTOR, SNAP TIGHT, BK |
| 82 | VS1-7207-007 запросить цену → | CONNECTOR, SNAP TIGHT |
| 83 | FE2-1823-000 запросить цену → | LABEL, FEED SIZE SEE NOTE A SIZE |
| 83 | FE2-1822-000 запросить цену → | LABEL, FEED SIZE SEE NOTE INCH/A SIZE SEE NOTE INCH/AB/K |
| 83 | FE2-3684-000 запросить цену → | LABEL, FEED SIZE SIZE CN,KR SEE NOTE INCH/AB/K |
| 83 | FE2-1824-000 запросить цену → | LABEL, FEED SIZE SIZE SG,HK,AU,LTN,IN,TW SEE NOTE |
| 84 | FC9-8584-000 запросить цену → | LABEL, PAPER SET INSTRUCTION SG,HK,AU,LTN,IN,CN,KR TW SEE NOTE |
| 84 | FC9-8585-000 запросить цену → | LABEL, PAPER SET INSTRUCTION US,CA,LTN,EUR |
| 85 | FL0-2029-000 запросить цену → | GUIDE, RIGHT DOOR, UPPER |
| 86 | FC8-8251-000 запросить цену → | GUIDE, PAPER DELIVERY, 1 |
| 87 | FC8-8252-000 запросить цену → | GUIDE, PAPER DELIVERY, 2 |
| 88 | FC8-8353-000 запросить цену → | HINGE, RIGHT DOOR, REAR |
| 89 | FM3-8039-000 запросить цену → | INNER GUIDE в сборе |
| 90 | FE2-1976-000 запросить цену → | PLATE, POWER DISPATCHING |
| 91 | RC2-7069-000 запросить цену → | PLATE, LINK AUXILIARY |
| 92 | FL0-1354-000 запросить цену → | GUIDE, RIGHT DOOR, LOWER |
| 94 | FE2-1993-000 запросить цену → | HOLDER, ROLLER |
| 95 | FE2-2111-000 запросить цену → | ROLLER, PAPER FEED |
| 96 | FM3-8037-000 запросить цену → | RIGHT DOOR INNER GUIDE ASS'Y,2 |
| 97 | FC0-2626-000 запросить цену → | GUIDE,RHGHT DOOR OPEN/CLOSE,R |
| 98 | FE2-2109-000 запросить цену → | CLAMP, LOCK LEVER, REAR |
INTERNAL COMPONENTS 1
| № | Артикул | Наименование |
|---|---|---|
| 1 | FC6-4023-000 запросить цену → | FILTER, AIR |
| 2 | FC8-8199-000 запросить цену → | COVER, INNER, RIGHT |
| 3 | FC8-8274-000 запросить цену → | HOLDER, ENVIRONMENT SENSOR |
| 4 | FC8-8342-000 запросить цену → | ARM, COVER |
| 5 | FC8-8343-000 запросить цену → | COVER, INNER, LEFT |
| 6 | FC8-8364-000 запросить цену → | LINK, DOOR, FRONT |
| 7 | FC8-8365-000 запросить цену → | HOLDER, LINK |
| 8 | FC8-8464-000 запросить цену → | HOLDER, INTERLOCK SWITCH |
| 9 | FC8-8626-000 запросить цену → | ARM, COVER |
| 10 | FC8-8627-000 запросить цену → | SPRING, TORSION |
| 11 | FC8-8636-000 запросить цену → | SHAFT |
| 12 | FE2-0333-000 запросить цену → | HOLDER, SWITCH |
| 13 | FE2-1825-000 запросить цену → | SHEET, CROSSMEMBER,RIGHT UPPER |
| 14 | FE2-2084-000 запросить цену → | LEVER, INTERLOCK |
| 15 | FE2-2086-000 запросить цену → | LEVER, TOGGLE |
| 16 | FK2-0360-000 запросить цену → | FAN FM1,FM4 |
| 17 | FK2-2064-000 запросить цену → | FAN FM7 |
| 18 | FK3-2835-000 запросить цену → | SWITCH, MAIN POWER SUPPLY SW6 |
| 19 | FK3-3134-000 запросить цену → | CABLE, UI |
| 20 | FL3-7841-000 запросить цену → | LABEL, SERVICE |
| 21 | FM3-8635-000 запросить цену → | CABLE, PROCESSOR INTERFACE |
| 22 | FM4-1895-000 запросить цену → | SWITCH CABLE узел, INTERLOCK SW4,SW5 |
| 23 | FM4-1903-000 запросить цену → | CABLE, FRONT DOOR DETECT |
| 24 | FU7-2773-000 запросить цену → | SPRING, COMPRESSION |
| 25 | FU7-2778-000 запросить цену → | SPRING, TENSION |
| 26 | FU7-2810-000 запросить цену → | SPRING, TORSION |
| 27 | FU7-2811-000 запросить цену → | SPRING, COMPRESSION |
| 28 | FU7-2817-000 запросить цену → | SPRING, TENSION |
| 29 | RK2-2884-000 запросить цену → | ENVIRONMENT SENSOR плата ASS'Y |
| 30 | VS1-7177-003 запросить цену → | CONNECTOR, SNAP TIGHT, BK |
| 31 | VS1-7177-004 запросить цену → | CONNECTOR, SNAP TIGHT, BK |
| 32 | WG8-5696-000 запросить цену → | PHOTO INTERRUPTER, TLP1243 PS34 |
| 33 | WE8-6449-000 запросить цену → | CORE, FERRITE |
| 34 | FE2-2031-000 запросить цену → | HOLDER, INTERLOCK |
| 35 | FE2-2085-000 запросить цену → | LINK, DOOR INTERLOCK, RIGHT |
INTERNAL COMPONENTS 2
| № | Артикул | Наименование |
|---|---|---|
| 1 | FC8-8146-000 запросить цену → | GUIDE, PRE-FIXING |
| 2 | FM3-8071-000 запросить цену → | DUPLEXING GUIDE в сборе |
| 3 | FU9-2529-000 запросить цену → | SPRING, TENSION |
| 4 | FC8-8246-000 запросить цену → | LINK, RIGHT DOOR, FRONT |
| 5 | FC8-8351-000 запросить цену → | LINK, RIGHT DOOR |
| 6 | FC8-8352-000 запросить цену → | ARM, RELEASE |
| 7 | FC8-8480-000 запросить цену → | RAIL, I.T.B. GUIDE, FRONT, 3 |
| 8 | FC8-8513-000 запросить цену → | RAIL, DOOR LINK |
| 9 | FC8-8514-000 запросить цену → | GUIDE, ARM |
| 10 | FC9-8615-000 запросить цену → | LABEL, I.T.B. CAUTION |
| 11 | FM3-8117-020 запросить цену → | REGISTRATION SENSING в сборе PS20 SL2 |
| 12 | FM3-8166-000 запросить цену → | POWER DISPATCHING ASS'Y, 1 |
| 13 | FM3-8167-000 запросить цену → | POWER DISPATCHING ASS'Y, 2 |
| 14 | FU7-2761-000 запросить цену → | SPRING, TENSION |
| 15 | FU7-2764-000 запросить цену → | SPRING, COMPRESSION |
| 16 | FU7-2775-000 запросить цену → | SPRING, COMPRESSION |
| 17 | FU7-2796-000 запросить цену → | SPRING, TENSION |
| 18 | FU7-2802-000 запросить цену → | SPRING, TENSION |
| 19 | FE2-2003-000 запросить цену → | RAIL, DOOR LINK, FRONT LOWER |
| 20 | FE2-2040-000 запросить цену → | LINK,I.T.BELT COUPLING RELEASE |
| 21 | FE2-2044-000 запросить цену → | COVER, DUPLEXING GEAR |
| 22 | FE2-2045-000 запросить цену → | HOOK, DUPLEXING SPRING |
| 23 | FC0-2640-000 запросить цену → | RAIL, I.T.BELT GUIDE |
| 24 | FE2-1990-000 запросить цену → | SUPPORT, FRAME |
| 25 | FE2-2016-000 запросить цену → | SUPPORT, FRAME |
| 26 | FE2-2099-000 запросить цену → | LEVER, PUSH |
| 27 | FE2-2100-000 запросить цену → | LEVER, LIFT, 1 |
| 28 | FE2-2101-000 запросить цену → | LEVER, LIFT, 2 |
| 29 | FE2-2102-000 запросить цену → | SLIDER, PUSH |
| 30 | FE2-2103-000 запросить цену → | GUIDE, SLIDE |
| 31 | FE2-2027-000 запросить цену → | COVER, GUIDE |
| 32 | FE2-1995-000 запросить цену → | DUCT, JOINT |
| 33 | RK2-3298-000 запросить цену → | MOTOR, STEPPING, DC M19 |
| 34 | RL1-2235-000 запросить цену → | PLATE, LOCK, FRONT |
| 35 | RL1-2236-000 запросить цену → | PLATE, 2ND TRNSFR. LOCK |
| 36 | RL1-2266-000 запросить цену → | PLATE, DUPLEXING DRIVE GEAR |
| 37 | RM1-8830-000 запросить цену → | PAPER DELIVERY ASS'Y |
| 38 | FU0-0178-000 запросить цену → | GEAR, 25T |
| 39 | FU0-0179-000 запросить цену → | GEAR, 25T |
| 40 | FU0-0180-000 запросить цену → | GEAR, 74T |
| 41 | FU9-2514-000 запросить цену → | SPRING, TENSION |
| 42 | VS1-8412-011 запросить цену → | CONNECTOR, SNAP TIGHT, BL |
| 43 | VS1-8412-017 запросить цену → | CONNECTOR, SNAP TIGHT, BL |
| 44 | VS1-7177-003 запросить цену → | CONNECTOR, SNAP TIGHT, BK |
| 45 | VS1-7177-006 запросить цену → | CONNECTOR, SNAP TIGHT, BK |
| 46 | VS1-7207-019 запросить цену → | CONNECTOR, SNAP TIGHT, BK |
| 47 | XA9-1671-000 запросить цену → | AR SCREW, D, M3X8 |
| 48 | XA9-1561-000 запросить цену → | SCREW, RS, M3X6 |
| 49 | FC8-8245-000 запросить цену → | PLATE, RIGHT DOOR LINK, FRONT |
| 50 | FC8-8247-000 запросить цену → | STOPPER, RIGHT DOOR LINK,FRONT |
| 51 | FC8-8349-000 запросить цену → | STOPPER, RIGHT DOOR LINK, REAR |
| 52 | FC8-8350-000 запросить цену → | PLATE, RIGHT DOOR LINK, REAR |
| 53 | FC0-6693-000 запросить цену → | SHEET, PRE-FIXING GUIDE |
| 54 | FM0-1915-000 запросить цену → | CABLE,PAPER DELIVERY GUIDE,LW. EXCEPT 1 CASSETTE |
| 55 | FE3-3948-000 запросить цену → | SPACER, POSITIONING model |
| 56 | XA9-1980-000 запросить цену → | SCREW, D, M3X6 |
| 57 | FC8-8450-000 запросить цену → | GUIDE, FIXING, FRONT |
INTERNAL COMPONENTS 3
| № | Артикул | Наименование |
|---|---|---|
| 1 | FU9-2512-000 запросить цену → | SPRING, TORSION |
| 2 | FM3-8013-000 запросить цену → | ITB GUIDE RAIL ASS'Y, FRONT, 1 |
| 3 | FM3-8014-000 запросить цену → | ITB GUIDE RAIL ASS'Y, REAR, 1 |
| 4 | FM3-8018-000 запросить цену → | I.T.BELT GUIDE RAIL ASS'Y, F |
| 5 | FM3-8021-010 запросить цену → | HANDLE,MAIN BODY |
| 6 | FM3-8031-000 запросить цену → | RIGHT DOOR TOGGLE ASS'Y, FRONT |
| 7 | FM3-8032-000 запросить цену → | RIGHT DOOR TOGGLE ASS'Y, REAR |
| 8 | FM3-8033-000 запросить цену → | I.T.BELT GUIDE RAIL ASS'Y, R |
| 9 | FE2-2013-000 запросить цену → | LEVER, SWITCHING |
| 10 | FM3-8179-010 запросить цену → | LOW VOLTAGE POWER SUPPLY ASS'Y |
| 11 | WE8-6449-000 запросить цену → | CORE, FERRITE |
| 16 | XA9-1671-000 запросить цену → | AR SCREW, D, M3X8 |
| 17 | VS1-7177-003 запросить цену → | CONNECTOR, SNAP TIGHT, BK |
| 18 | VS1-7207-019 запросить цену → | CONNECTOR, SNAP TIGHT, BK |
| 19 | VS1-7207-003 запросить цену → | CONNECTOR, SNAP TIGHT, BK |
| 20 | FL3-9360-000 запросить цену → | PLATE, READER MOUNTING |
| 21 | FE2-0798-000 запросить цену → | SPACER |
| 22 | FM3-8634-000 запросить цену → | CABLE, REG. SENSING CONNECTING |
| 23 | FM3-8183-000 запросить цену → | POWER SUPPLY CABLE в сборе |
| 24 | FE2-0524-000 запросить цену → | RAIL, CONTROL PANEL ASS'Y, LF. |
| 25 | FE2-0525-000 запросить цену → | RAIL, CONTROL PANEL ASS'Y, RT |
| 26 | FE2-0526-000 запросить цену → | COVER, RAIL |
| 27 | FE2-0533-000 запросить цену → | SPRING, GROUNDING |
| 28 | FE2-0538-000 запросить цену → | PLATE, USB MOUNTING |
| 29 | FK3-3135-000 запросить цену → | CABLE, USB |
| 30 | FC8-8105-000 запросить цену → | PLATE, READER FIXED |
INTERNAL COMPONENTS 4
| № | Артикул | Наименование |
|---|---|---|
| 1 | FC8-7978-000 запросить цену → | LEVER, TOGGLE, COLOR |
| 2 | FC8-7979-000 запросить цену → | LEVER, TOGGLE, BLACK |
| 3 | FC8-7991-000 запросить цену → | LEVER, HOLD, BLACK |
| 4 | FC8-7992-000 запросить цену → | LEVER, HOLD, COLOR |
| 5 | FC8-8026-000 запросить цену → | LEVER, SHUTTER, 1 |
| 6 | FC8-8027-000 запросить цену → | LEVER, SHUTTER, 2 |
| 7 | FC8-8028-000 запросить цену → | LEVER, SHUTTER, 3 |
| 8 | FC8-8032-000 запросить цену → | LINK, SHUTTER, 1 |
| 9 | FC8-8033-000 запросить цену → | LINK, SHUTTER, 2 |
| 10 | FC8-8220-000 запросить цену → | GUIDE, CROSSMEMBER, LOWER |
| 11 | FC8-8530-000 запросить цену → | HOLDER, CONNECTOR |
| 12 | FC8-8606-000 запросить цену → | GUIDE, FRONT |
| 13 | FC9-8606-000 запросить цену → | SPRING, RETAINING |
| 14 | FK2-9199-000 запросить цену → | CABLE, FLEXIBLE FLAT |
| 15 | FC8-8029-000 запросить цену → | CAP, SHUTTER LEVER |
| 16 | FU7-2750-000 запросить цену → | SPRING, TENSION |
| 17 | FU7-2763-000 запросить цену → | SPRING, TENSION |
| 18 | FE2-1985-000 запросить цену → | GUIDE, 2 |
| 19 | VS1-7177-002 запросить цену → | CONNECTOR, SNAP TIGHT, BK |
| 20 | VS1-7177-003 запросить цену → | CONNECTOR, SNAP TIGHT, BK |
| 21 | VS1-7177-005 запросить цену → | CONNECTOR, SNAP TIGHT, BK |
| 22 | VS1-7177-006 запросить цену → | CONNECTOR, SNAP TIGHT, BK |
| 23 | VS1-8412-015 запросить цену → | CONNECTOR, SNAP TIGHT, BL |
| 24 | VS1-8412-027 запросить цену → | CONNECTOR, SNAP TIGHT, BL |
| 25 | VS1-8412-029 запросить цену → | CONNECTOR, SNAP TIGHT, BL |
| 26 | FM3-8182-000 запросить цену → | LEFT CABLE в сборе |
| 27 | FM3-8644-000 запросить цену → | CABLE, BUFFER CONNECTING |
| 28 | FL3-0701-000 запросить цену → | SHUTTER, DUST-PROOF |
INTERNAL COMPONENTS 5
| № | Артикул | Наименование |
|---|---|---|
| 1 | FC8-4649-000 запросить цену → | ROLLER, BOTTLE TRAY |
| 2 | FC8-7951-000 запросить цену → | HINGE |
| 3 | FC8-7952-000 запросить цену → | COVER, SIDE, BLACK |
| 4 | FC8-7971-000 запросить цену → | COVER, SIDE, COLOR |
| 5 | FC8-7958-000 запросить цену → | LEVER, LINK, 1 |
| 6 | FC8-7989-000 запросить цену → | LEVER, LINK, 2, BLACK |
| 7 | FC8-7959-000 запросить цену → | LEVER, LINK, 2, COLOR |
| 8 | FC8-7963-000 запросить цену → | COVER, BOTTLE, BLACK |
| 9 | FC8-7975-000 запросить цену → | COVER, BOTTLE, COLOR |
| 10 | FC8-7964-000 запросить цену → | GUIDE, BOTTLE INSERT, BLACK |
| 11 | FC8-7976-000 запросить цену → | GUIDE, BOTTLE INSERT, COLOR |
| 12 | FC8-7965-000 запросить цену → | PLATE, INSERT GUIDE, BLACK |
| 13 | FC8-7977-000 запросить цену → | PLATE, INSERT GUIDE, COLOR |
| 14 | FC8-7981-000 запросить цену → | LEVER, BOTTLE SENSING |
| 15 | FC8-7988-000 запросить цену → | PLATE, LINK FIXED, 1 |
| 16 | FC8-7990-000 запросить цену → | PLATE, LINK FIXED, 2 |
| 17 | FE3-6300-000 запросить цену → | LABEL, COLOR INDICATION C-EXV 34 EUR GPR-36 |
| 17 | FE3-6301-000 запросить цену → | LABEL, COLOR INDICATION US,CA,LTN,GOVERNME NT |
| 17 | FE3-6299-000 запросить цену → | LABEL, COLOR INDICATION NPG-52 CN,KR,TW |
| 17 | FC8-7994-000 запросить цену → | LABEL, COLOR INDICATION SG,HK.AU,LTN,IN |
| 18 | FC0-3643-000 запросить цену → | BRUSH, CLEANING |
| 19 | FM3-8109-000 запросить цену → | DEVELOPING DOOR в сборе |
| 20 | FM3-8110-000 запросить цену → | RAIL в сборе |
| 21 | FM3-8142-000 запросить цену → | BOTTLE BASE в сборе, BLACK |
| 22 | FM3-8144-010 запросить цену → | BOTTLE BASE в сборе, COLOR |
| 23 | FC9-8649-000 запросить цену → | LEVER, LEFT, BLACK |
| 24 | FC9-8651-000 запросить цену → | LEVER, LEFT, COLOR |
| 25 | FC9-8650-000 запросить цену → | LEVER, RIGHT, BLACK |
| 26 | FC9-8652-000 запросить цену → | LEVER, RIGHT, COLOR |
| 27 | FM3-8084-010 запросить цену → | TONER FEED в сборе, BLACK M12,M13,PS9 |
| 28 | FM3-8085-000 запросить цену → | TONER FEED в сборе, COLOR S6,PS7,PS8 |
| 29 | FU7-2823-000 запросить цену → | SPRING, TENSION |
| 30 | FM3-8111-000 запросить цену → | CONTACT HOLDER узел |
| 31 | FM3-8636-000 запросить цену → | SWITCH CABLE узел, BOTTLE SW8,SW9,SW10,SW11 |
| 32 | FU7-2749-000 запросить цену → | SPRING, TENSION |
| 33 | FM3-8108-000 запросить цену → | DEVELOPING CROSSMEMBER ASS'Y |
| 34 | FC8-7961-000 запросить цену → | PLATE, LINK |
INTERNAL COMPONENTS 6
| № | Артикул | Наименование |
|---|---|---|
| 1 | FC0-3651-000 запросить цену → | TAPE, GROUNDING |
| 2 | FC8-4999-000 запросить цену → | ROLLER, RAIL |
| 3 | FC8-8174-000 запросить цену → | COVER, CONNECTOR 120V TW,230V |
| 4 | FC8-8176-000 запросить цену → | LEVER, SENSOR |
| 5 | FC8-8177-000 запросить цену → | HOLDER, SWITCH |
| 6 | XA9-1016-000 запросить цену → | SCREW W/WASHER, M3X6 120V TW,230V |
| 7 | FC8-8237-000 запросить цену → | MOUNT, CASSETTE POSITIONING |
| 8 | FC8-8628-000 запросить цену → | SPRING, GROUNDING |
| 9 | XA9-1671-000 запросить цену → | AR SCREW, D, M3X8 |
| 10 | FM3-5933-000 запросить цену → | AUTO SIZE DETECT в сборе EXCEPT 1 CASSETTE |
| 11 | FM3-7843-000 запросить цену → | CABLE, MOTOR CONNECTING model |
| 12 | FM3-8647-000 запросить цену → | SWITCH CABLE узел, OPEN/CLOSE SW18 |
| 13 | FM0-4833-000 запросить цену → | CASSETTE HEATER в сборе 120V TW,230V H2,H22 |
| 14 | FU6-8647-000 запросить цену → | LABEL, HIGH TMP. CAUTION 120V TW,230V |
| 15 | VS1-8412-011 запросить цену → | CONNECTOR, SNAP TIGHT, BL |
| 16 | FC8-8097-000 запросить цену → | GUIDE, RIGHT RAIL, FRONT |
| 17 | FC8-8099-000 запросить цену → | GUIDE, RIGHT RAIL, REAR |
| 18 | FC8-8180-000 запросить цену → | COVER, CASSETTE FRONT 1 CASSETTE model |
| 19 | FC9-8588-000 запросить цену → | SEAL, BLANKING US,CA,LTN,EUR |
Полный список запчастей доступен по запросу.
комментарии
