Canon imagePROGRAF W8200 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- PRINTER & ACCESSORIES
- COVERS (1)
- COVERS (2)
- ELECTRICAL PART
- AIR FLOW FAN узел & FEED MOTOR ASS'Y
- PINCH ROLLER узел
- PAPER GUIDE узел
- PLATEN & FEED ROLLER
- CARRIAGE узел
- INK TANK & PURGE узел
- LINEAR SCALE
- Рисунок 12
- CARRIAGE CONTROLLER COMPONENT
- HEAD CONTROLLER COMPONENT

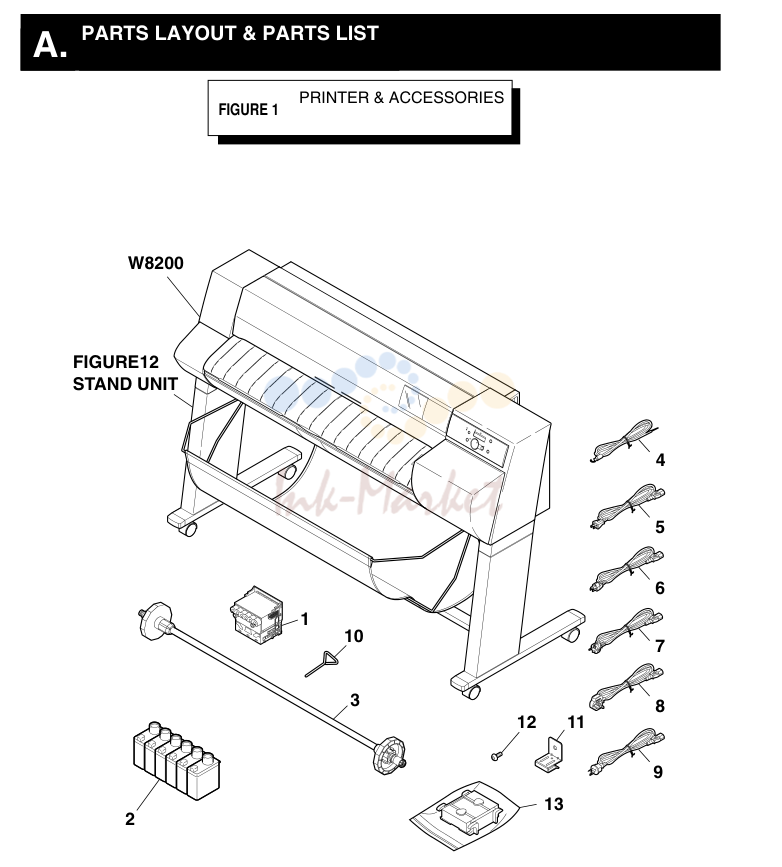

PRINTER & ACCESSORIES
| № | Артикул | Наименование |
|---|---|---|
| 4 | FH2-5006-000 запросить цену → | WIRE, GROUNDING W8200 |
| 5 | QH2-2627-000 запросить цену → | CORD, POWER 100V |
| 6 | QH2-2628-000 запросить цену → | CORD, POWER 120V(UL) |
| 7 | QH2-2629-000 запросить цену → | CORD, POWER 220V-240V |
| 8 | QH2-2630-000 запросить цену → | CORD, POWER 240V(UK) |
| 9 | QH2-2631-000 запросить цену → | CORD. POWER 240V(AUS) STANDUNIT |
| 11 | QE1-3126-000 запросить цену → | STOPPER, BELT |
| 12 | QE1-2334-000 запросить цену → | SCREW, ALLEN, M4X6 |
| 13 | QM1-0812-000 запросить цену → | RAIL CLEANER ASS'Y A-1 |

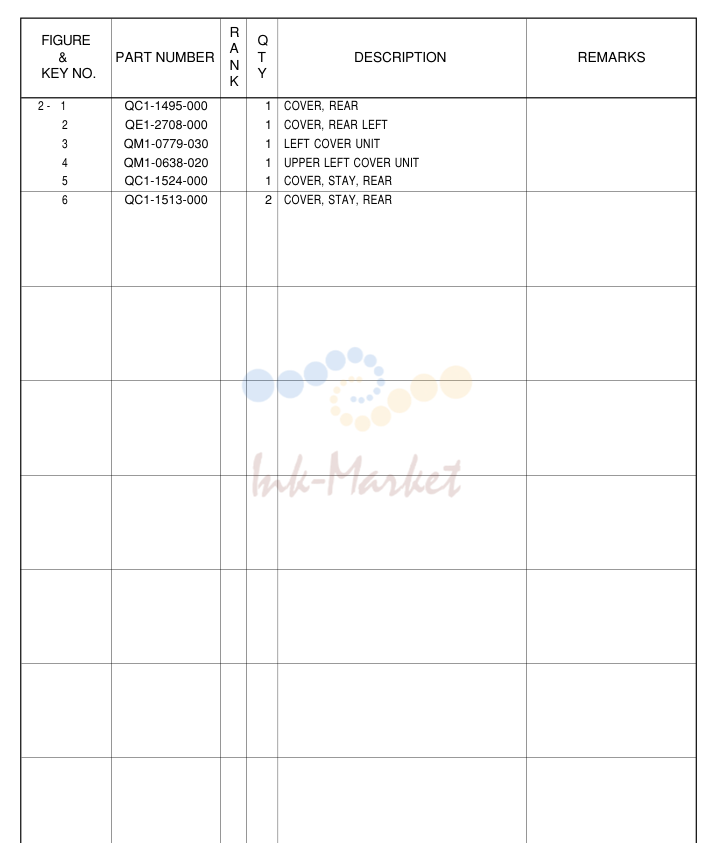

COVERS (1)
| № | Артикул | Наименование |
|---|---|---|
| 2 | QC1-1495-000 запросить цену → | COVER, REAR |
| 2 | QE1-2708-000 запросить цену → | COVER, REAR LEFT |
| 3 | QM1-0779-030 запросить цену → | LEFT COVER узел |
| 4 | QM1-0638-020 запросить цену → | UPPER LEFT COVER узел |
| 5 | QC1-1524-000 запросить цену → | COVER, STAY, REAR |
| 6 | QC1-1513-000 запросить цену → | COVER, STAY, REAR S5 S5 S4 S4 S5 S4 S5 A-2 |

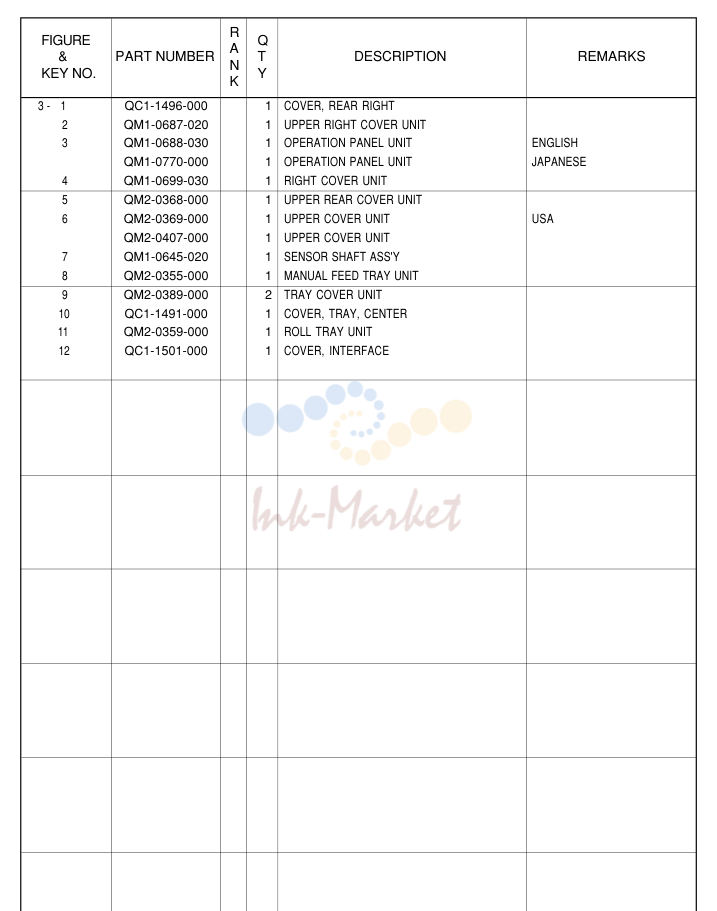

COVERS (2)
| № | Артикул | Наименование |
|---|---|---|
| 3 | QC1-1496-000 запросить цену → | COVER, REAR RIGHT |
| 2 | QM1-0687-020 запросить цену → | UPPER RIGHT COVER узел |
| 3 | QM1-0688-030 запросить цену → | OPERATION PANEL узел ENGLISH |
| QM1-0770-000 запросить цену → | OPERATION PANEL узел JAPANESE | |
| 4 | QM1-0699-030 запросить цену → | RIGHT COVER узел |
| 5 | QM2-0368-000 запросить цену → | UPPER REAR COVER узел |
| 6 | QM2-0369-000 запросить цену → | UPPER COVER узел USA |
| QM2-0407-000 запросить цену → | UPPER COVER узел | |
| 7 | QM1-0645-020 запросить цену → | SENSOR SHAFT ASS'Y |
| 8 | QM2-0355-000 запросить цену → | MANUAL FEED TRAY узел |
| 9 | QM2-0389-000 запросить цену → | TRAY COVER узел |
| 10 | QC1-1491-000 запросить цену → | COVER, TRAY, CENTER |
| 11 | QM2-0359-000 запросить цену → | ROLL TRAY узел |
| 12 | QC1-1501-000 запросить цену → | COVER, INTERFACE S5 S5 S5 S5 S4 S4 S4 S4 S5 S6 S5 A-3 |

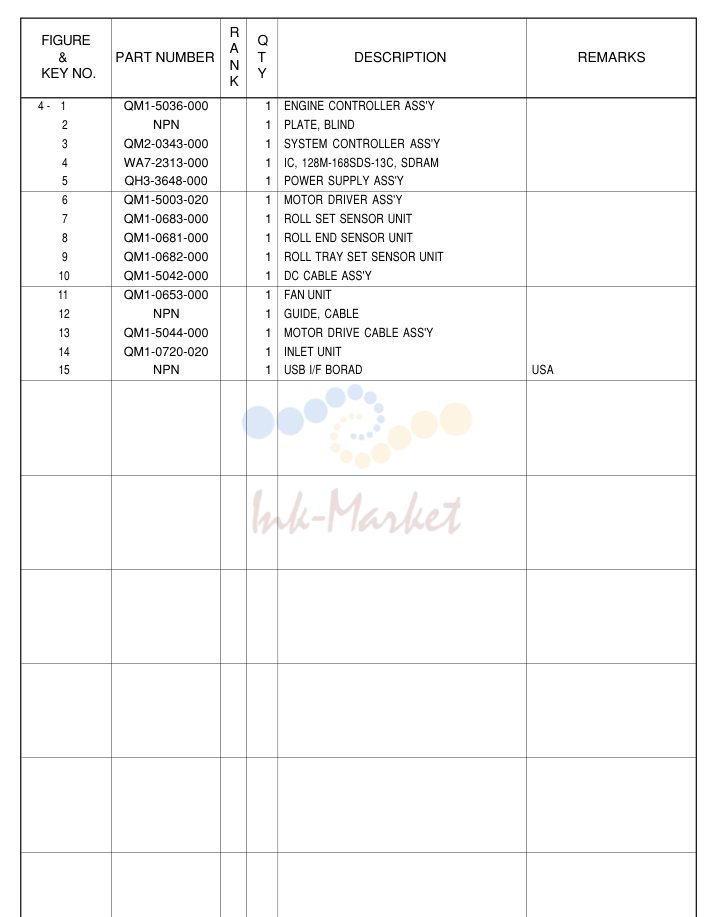

ELECTRICAL PART
| № | Артикул | Наименование |
|---|---|---|
| 4 | QM1-5036-000 запросить цену → | ENGINE CONTROLLER ASS'Y S2 |
| 15 | QM2-0343-000 запросить цену → | SYSTEM CONTROLLER ASS'Y |
| 4 | WA7-2313-000 запросить цену → | IC, 128M-168SDS-13C, SDRAM |
| 5 | QH3-3648-000 запросить цену → | POWER SUPPLY ASS'Y |
| 6 | QM1-5003-020 запросить цену → | MOTOR DRIVER ASS'Y S4 |
| 7 | QM1-0683-000 запросить цену → | ROLL SET SENSOR узел |
| 8 | QM1-0681-000 запросить цену → | ROLL END SENSOR узел |
| 9 | QM1-0682-000 запросить цену → | ROLL TRAY SET SENSOR узел S2 |
| 10 | QM1-5042-000 запросить цену → | DC CABLE ASS'Y |
| 11 | QM1-0653-000 запросить цену → | FAN узел |
| 13 | QM1-5044-000 запросить цену → | MOTOR DRIVE CABLE ASS'Y S5 |
| 14 | QM1-0720-020 запросить цену → | INLET узел S4 S4 S5 S4 S4 S4 S4 S5 A-4 |

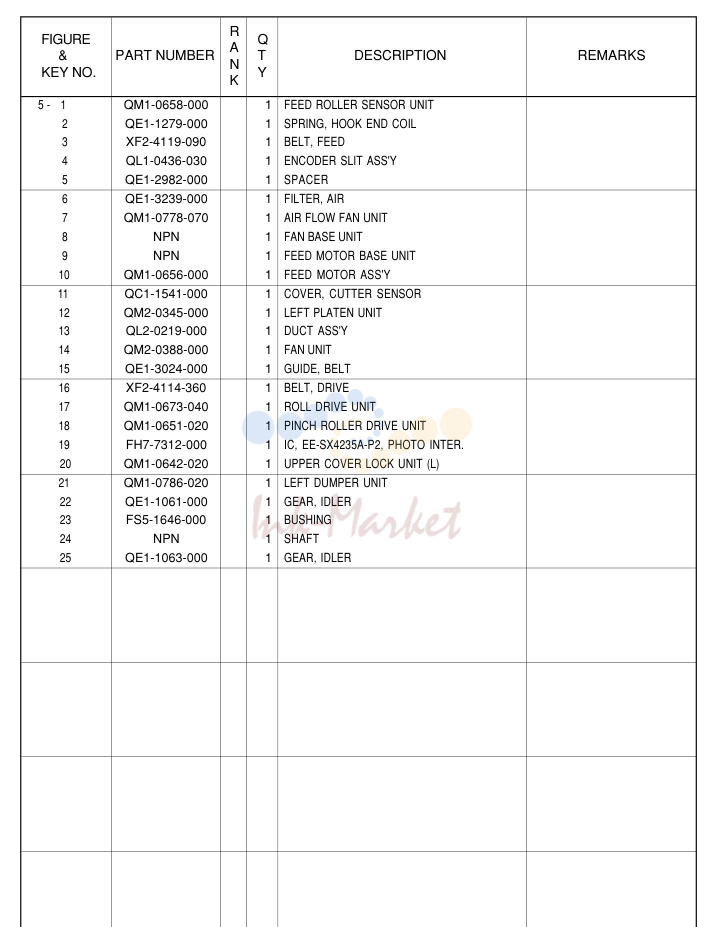

AIR FLOW FAN узел & FEED MOTOR ASS'Y
| № | Артикул | Наименование |
|---|---|---|
| 5 | QM1-0658-000 запросить цену → | FEED ROLLER SENSOR узел |
| 2 | QE1-1279-000 запросить цену → | SPRING, HOOK END COIL |
| 7 | XF2-4119-090 запросить цену → | BELT, FEED |
| 4 | QL1-0436-030 запросить цену → | ENCODER SLIT ASS'Y |
| 5 | QE1-2982-000 запросить цену → | SPACER |
| 6 | QE1-3239-000 запросить цену → | FILTER, AIR |
| 7 | QM1-0778-070 запросить цену → | AIR FLOW FAN узел P1 |
| 10 | QM1-0656-000 запросить цену → | FEED MOTOR ASS'Y |
| 11 | QC1-1541-000 запросить цену → | COVER, CUTTER SENSOR |
| 12 | QM2-0345-000 запросить цену → | LEFT PLATEN узел |
| 13 | QL2-0219-000 запросить цену → | DUCT ASS'Y |
| 14 | QM2-0388-000 запросить цену → | FAN узел S4 S4 22 |
| 15 | QE1-3024-000 запросить цену → | GUIDE, BELT R1 |
| 16 | XF2-4114-360 запросить цену → | BELT, DRIVE |
| 17 | QM1-0673-040 запросить цену → | ROLL DRIVE узел |
| 18 | QM1-0651-020 запросить цену → | PINCH ROLLER DRIVE узел |
| 19 | FH7-7312-000 запросить цену → | IC, EE-SX4235A-P2, PHOTO INTER. |
| 20 | QM1-0642-020 запросить цену → | UPPER COVER LOCK узел (L) S4 S4 |
| 21 | QM1-0786-020 запросить цену → | LEFT DUMPER узел |
| 16 | QE1-1061-000 запросить цену → | GEAR, IDLER |
| 23 | FS5-1646-000 запросить цену → | BUSHING |
| 25 | QE1-1063-000 запросить цену → | GEAR, IDLER S4 S4 17 S6 S4 S4 S9 S9 S4 S9 A-5 |
PINCH ROLLER узел
| № | Артикул | Наименование |
|---|---|---|
| 6 | QM2-0352-000 запросить цену → | PINCH ROLLER узел |
| 2 | QM2-0410-000 запросить цену → | PINCH ROLLER узел A |
| 3 | QM2-0412-000 запросить цену → | PINCH ROLLER узел B S5 S5 S5 A-6 |
PAPER GUIDE узел
| № | Артикул | Наименование |
|---|---|---|
| 7 | QE1-1271-000 запросить цену → | SPRING, HOOK END COIL |
| 2 | QM1-0648-000 запросить цену → | PAPER GUIDE узел A |
| 3 | QM2-0353-000 запросить цену → | PAPER GUIDE узел A1 |
| 4 | QM2-0354-000 запросить цену → | PAPER GUIDE узел B |

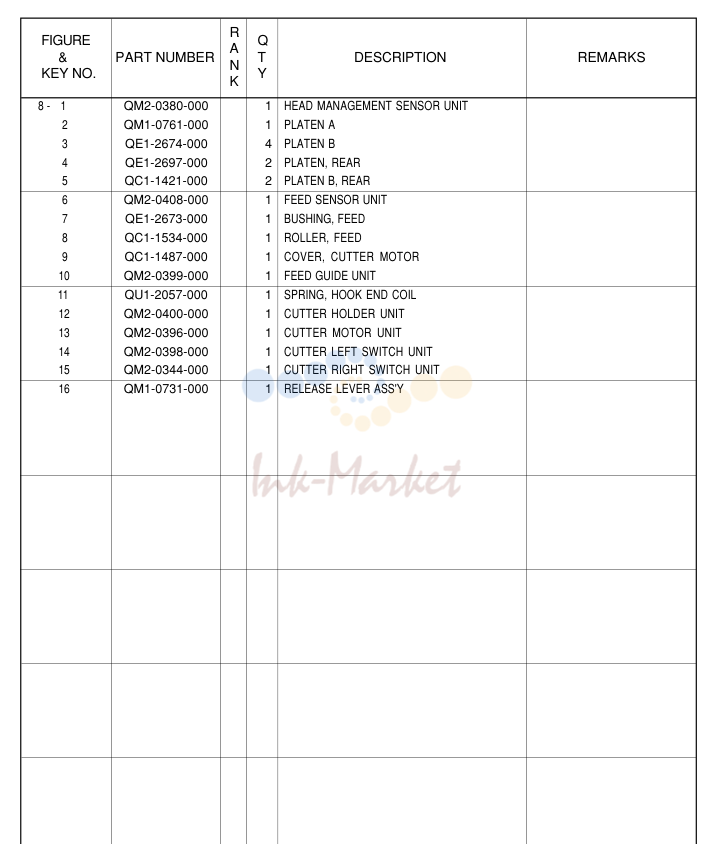

PLATEN & FEED ROLLER
| № | Артикул | Наименование |
|---|---|---|
| 8 | QM2-0380-000 запросить цену → | HEAD MANAGEMENT SENSOR узел |
| 2 | QM1-0761-000 запросить цену → | PLATEN A |
| 3 | QE1-2674-000 запросить цену → | PLATEN B |
| 4 | QE1-2697-000 запросить цену → | PLATEN, REAR |
| 5 | QC1-1421-000 запросить цену → | PLATEN B, REAR |
| 4 | QM2-0408-000 запросить цену → | FEED SENSOR узел |
| 7 | QE1-2673-000 запросить цену → | BUSHING, FEED |
| 8 | QC1-1534-000 запросить цену → | ROLLER, FEED |
| 9 | QC1-1487-000 запросить цену → | COVER, CUTTER MOTOR S7 |
| 10 | QM2-0399-000 запросить цену → | FEED GUIDE узел |
| 11 | QU1-2057-000 запросить цену → | SPRING, HOOK END COIL S7 |
| 12 | QM2-0400-000 запросить цену → | CUTTER HOLDER узел S7 |
| 13 | QM2-0396-000 запросить цену → | CUTTER MOTOR узел |
| 14 | QM2-0398-000 запросить цену → | CUTTER LEFT SWITCH узел |
| 15 | QM2-0344-000 запросить цену → | CUTTER RIGHT SWITCH узел |
| 3 | QM1-0731-000 запросить цену → | RELEASE LEVER ASS'Y S4 S4 S4 S4 S4 R2 S4 S4 A-8 |

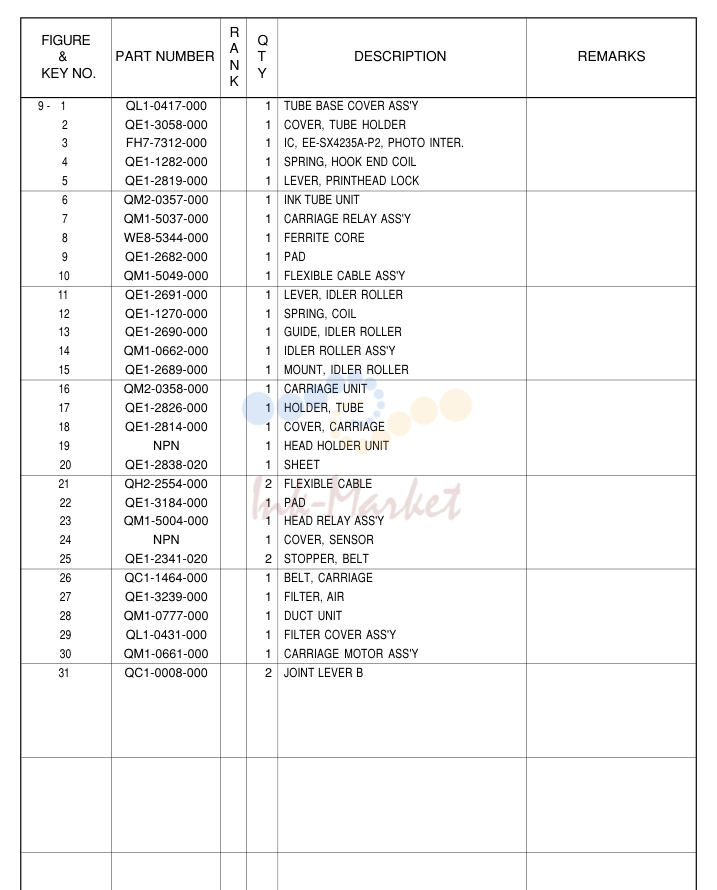

CARRIAGE узел
| № | Артикул | Наименование |
|---|---|---|
| 9 | QL1-0417-000 запросить цену → | TUBE BASE COVER ASS'Y |
| 2 | QE1-3058-000 запросить цену → | COVER, TUBE HOLDER |
| 3 | FH7-7312-000 запросить цену → | IC, EE-SX4235A-P2, PHOTO INTER. |
| 4 | QE1-1282-000 запросить цену → | SPRING, HOOK END COIL |
| 9 | QE1-2819-000 запросить цену → | LEVER, PRINTHEAD LOCK |
| 10 | QM2-0357-000 запросить цену → | INK TUBE узел |
| 5 | QM1-5037-000 запросить цену → | CARRIAGE RELAY ASS'Y S12 |
| 8 | WE8-5344-000 запросить цену → | FERRITE CORE S9 |
| 9 | QE1-2682-000 запросить цену → | PAD |
| 10 | QM1-5049-000 запросить цену → | FLEXIBLE CABLE ASS'Y |
| 11 | QE1-2691-000 запросить цену → | LEVER, IDLER ROLLER |
| 12 | QE1-1270-000 запросить цену → | SPRING, COIL |
| 13 | QE1-2690-000 запросить цену → | GUIDE, IDLER ROLLER |
| 31 | QM1-0662-000 запросить цену → | IDLER ROLLER ASS'Y |
| 15 | QE1-2689-000 запросить цену → | MOUNT, IDLER ROLLER |
| 16 | QM2-0358-000 запросить цену → | CARRIAGE узел |
| 13 | QE1-2826-000 запросить цену → | HOLDER, TUBE |
| 15 | QE1-2814-000 запросить цену → | COVER, CARRIAGE |
| 20 | QE1-2838-020 запросить цену → | SHEET |
| 21 | QH2-2554-000 запросить цену → | FLEXIBLE CABLE |
| 22 | QE1-3184-000 запросить цену → | PAD |
| 23 | QM1-5004-000 запросить цену → | HEAD RELAY ASS'Y |
| 25 | QE1-2341-020 запросить цену → | STOPPER, BELT |
| 26 | QC1-1464-000 запросить цену → | BELT, CARRIAGE |
| 27 | QE1-3239-000 запросить цену → | FILTER, AIR |
| 28 | QM1-0777-000 запросить цену → | DUCT узел |
| 17 | QL1-0431-000 запросить цену → | FILTER COVER ASS'Y |
| 30 | QM1-0661-000 запросить цену → | CARRIAGE MOTOR ASS'Y S9 |
| 27 | QC1-0008-000 запросить цену → | JOINT LEVER B S11 S4 A-9 |

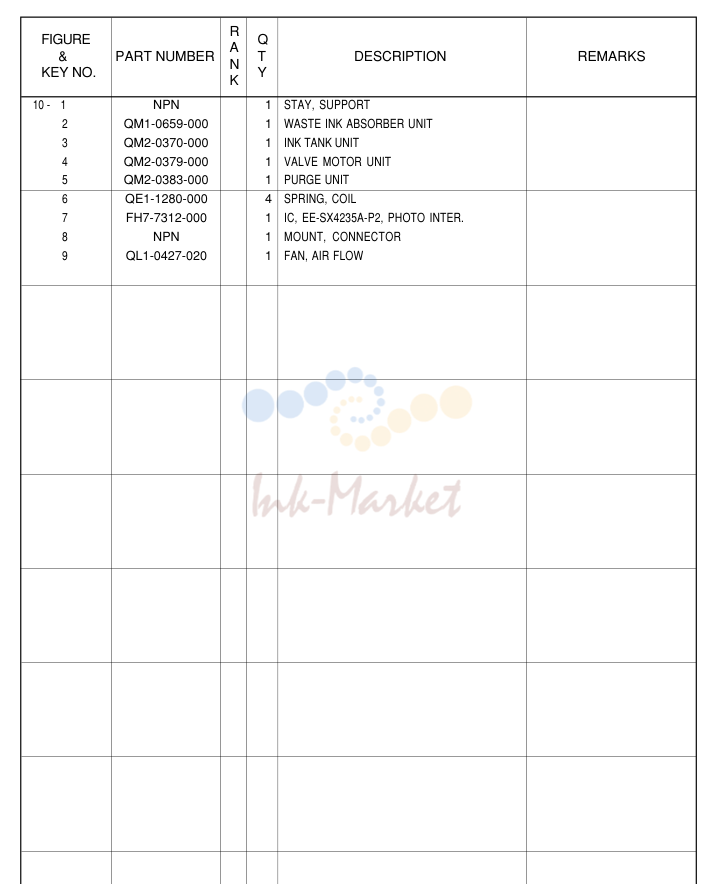

INK TANK & PURGE узел
| № | Артикул | Наименование |
|---|---|---|
| 2 | QM1-0659-000 запросить цену → | WASTE INK ABSORBER узел |
| 3 | QM2-0370-000 запросить цену → | INK TANK узел |
| 4 | QM2-0379-000 запросить цену → | VALVE MOTOR узел S13 5 |
| 5 | QM2-0383-000 запросить цену → | PURGE узел |
| 6 | QE1-1280-000 запросить цену → | SPRING, COIL |
| 6 | FH7-7312-000 запросить цену → | IC, EE-SX4235A-P2, PHOTO INTER. |
| 9 | QL1-0427-020 запросить цену → | FAN, AIR FLOW S6 S10 S4 S4 S11 S4 A-10 |

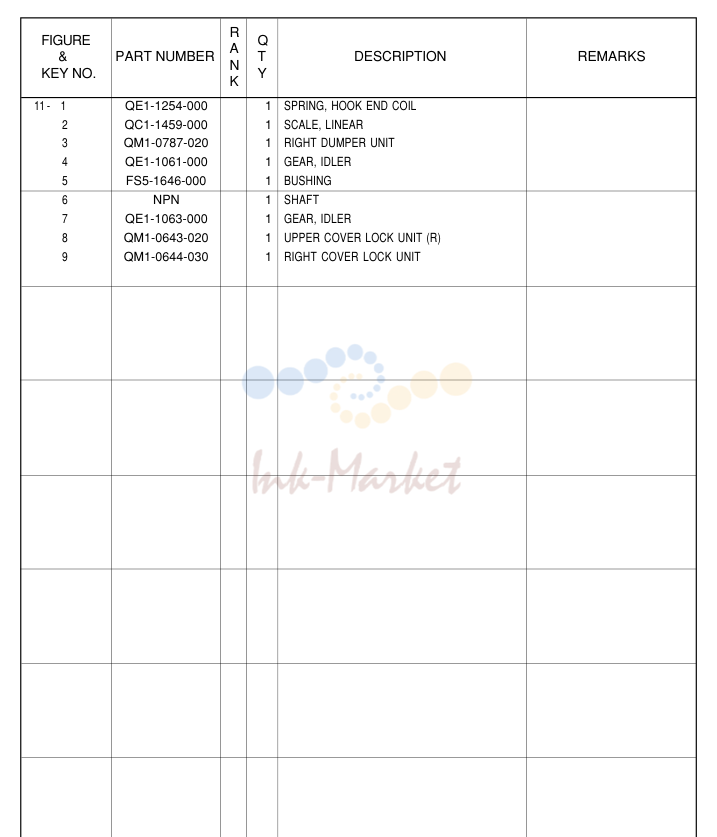

LINEAR SCALE
| № | Артикул | Наименование |
|---|---|---|
| 11 | QE1-1254-000 запросить цену → | SPRING, HOOK END COIL |
| 2 | QC1-1459-000 запросить цену → | SCALE, LINEAR |
| 3 | QM1-0787-020 запросить цену → | RIGHT DUMPER узел |
| 4 | QE1-1061-000 запросить цену → | GEAR, IDLER |
| 5 | FS5-1646-000 запросить цену → | BUSHING |
| 7 | QE1-1063-000 запросить цену → | GEAR, IDLER |
| 8 | QM1-0643-020 запросить цену → | UPPER COVER LOCK узел (R) |
| 9 | QM1-0644-030 запросить цену → | RIGHT COVER LOCK узел P1 R1 S9 1 S4 A-11 |

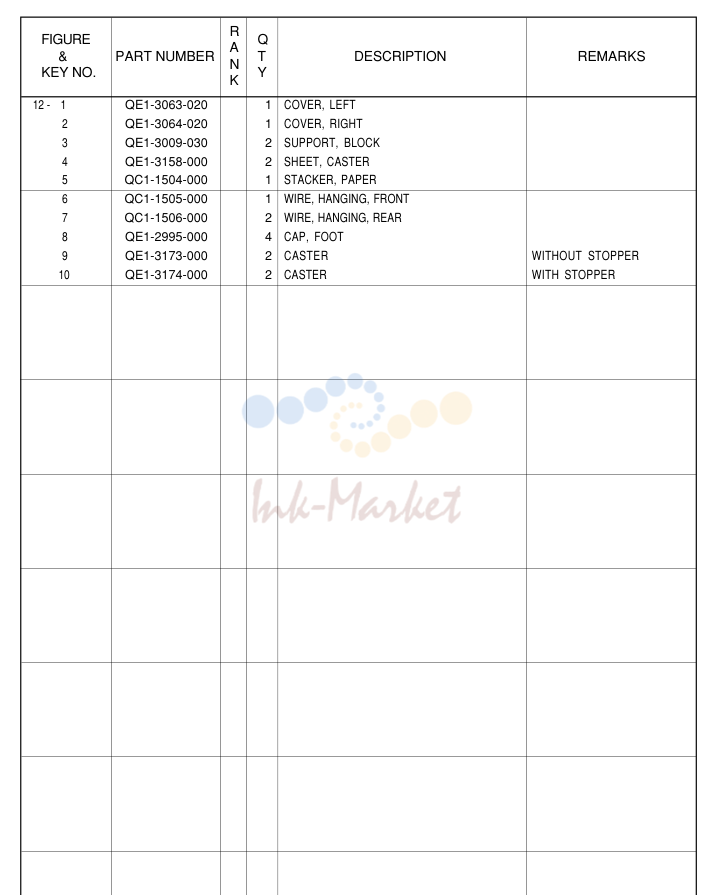

Рисунок 12
| № | Артикул | Наименование |
|---|---|---|
| 12 | QE1-3063-020 запросить цену → | COVER, LEFT |
| 2 | QE1-3064-020 запросить цену → | COVER, RIGHT |
| 3 | QE1-3009-030 запросить цену → | SUPPORT, BLOCK S1 |
| 4 | QE1-3158-000 запросить цену → | SHEET, CASTER |
| 5 | QC1-1504-000 запросить цену → | STACKER, PAPER |
| 6 | QC1-1505-000 запросить цену → | WIRE, HANGING, FRONT |
| 7 | QC1-1506-000 запросить цену → | WIRE, HANGING, REAR |
| 8 | QE1-2995-000 запросить цену → | CAP, FOOT |
| 9 | QE1-3173-000 запросить цену → | CASTER WITHOUT STOPPER |
| 10 | QE1-3174-000 запросить цену → | CASTER WITH STOPPER S1 S3 S3 S1 S8 S8 10 S8 S8 S8 S1 10 S8 S8 S8 A-12 |
| 13 | QH8-1040-000 запросить цену → | IC, MB87J8060PB-G, GATE ARRAY |
| 3 | WA7-2521-000 запросить цену → | IC, MX29LV160TTC-90G, FLASH ROM A-13 |
| 14 | QH8-1016-000 запросить цену → | IC, KS5000M, ASIC |
| 2 | QH8-1021-000 запросить цену → | IC, HG73C122FB, ASIC |
| 3 | QH8-1279-000 запросить цену → | IC, MSM32R020-512TS-K, ASIC |
| 4 | WA7-2350-000 запросить цену → | IC, MBM29LV651UE90TN, FLASH-ROM A-14 |
CARRIAGE CONTROLLER COMPONENT
| № | Артикул | Наименование |
|---|---|---|
| 15 | QH8-1020-000 запросить цену → | IC, HG73C121FB, ASIC |
| QM1-5037 запросить цену → | QH1-1913 CARRIAGEBUFFERBOARD MADE IN JAPAN A-15 |
HEAD CONTROLLER COMPONENT
| № | Артикул | Наименование |
|---|---|---|
| 16 | QH7-8512-000 запросить цену → | IC, BJ-LICC2, LINEAR A-16 |
| 17 | QY9-0103-000 запросить цену → | COVER SWITCH TOOL |
| 3 | QA2-6161-000 запросить цену → | TUBE A-17 |
| 1 | XD3-2160-082 запросить цену → | PIN, DOWEL 1.6x8 |
| 1 | XD2-1100-322 запросить цену → | RING, E M3.2 |
| 2 | XD2-1100-802 запросить цену → | RING, E M8 |
| 1 | QE1-2304-000 запросить цену → | SCREW, ALLEN, M4X8 |
| 2 | QE1-2334-000 запросить цену → | SCREW, ALLEN, M4X6 |
| 3 | XA9-0632-000 запросить цену → | SCREW, M4X26 |
| 4 | XA9-0732-000 запросить цену → | SCREW, RS, M4 |
| 5 | XB1-2400-606 запросить цену → | SCREW, MACHINE M4X6 |
| 6 | XB1-2400-609 запросить цену → | SCREW, MACHINE M4X6 |
| 7 | XB1-2400-809 запросить цену → | SCREW, MACHINE M4X8 |
| 8 | XB6-7400-806 запросить цену → | SCREW, TP, M4X8 |
| 9 | XB4-7400-809 запросить цену → | SCREW, TAP BINDING HEAD, M4X8 |
| 10 | XB1-2300-809 запросить цену → | SCREW, MACHINE M3X8 |
| 11 | XB1-2401-009 запросить цену → | SCREW, MACHINE M4X10 |
| 12 | XB4-7401-009 запросить цену → | SCREW,TAP BINDING HEAD M4X10 |
| 13 | XB6-7400-609 запросить цену → | SCREW, MACHINE, M4X6 B-1 |
