Canon imagePROGRAF W7200 W7250 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- PRINTER & ACCESSORIES
- COVERS (1)
- COVERS (2)
- ELECTRICAL PART
- AIR FLOW FAN узел & FEED MOTOR ASS'Y
- PINCH ROLLER узел
- PAPER GUIDE узел
- PLATEN & FEED ROLLER
- CARRIAGE узел
- INK TANK & PURGE узел
- LINEAR SCALE
- Рисунок 12
- ENGINE CONTROLLER COMPONENT
- HEAD CONTROLLER COMPONENT

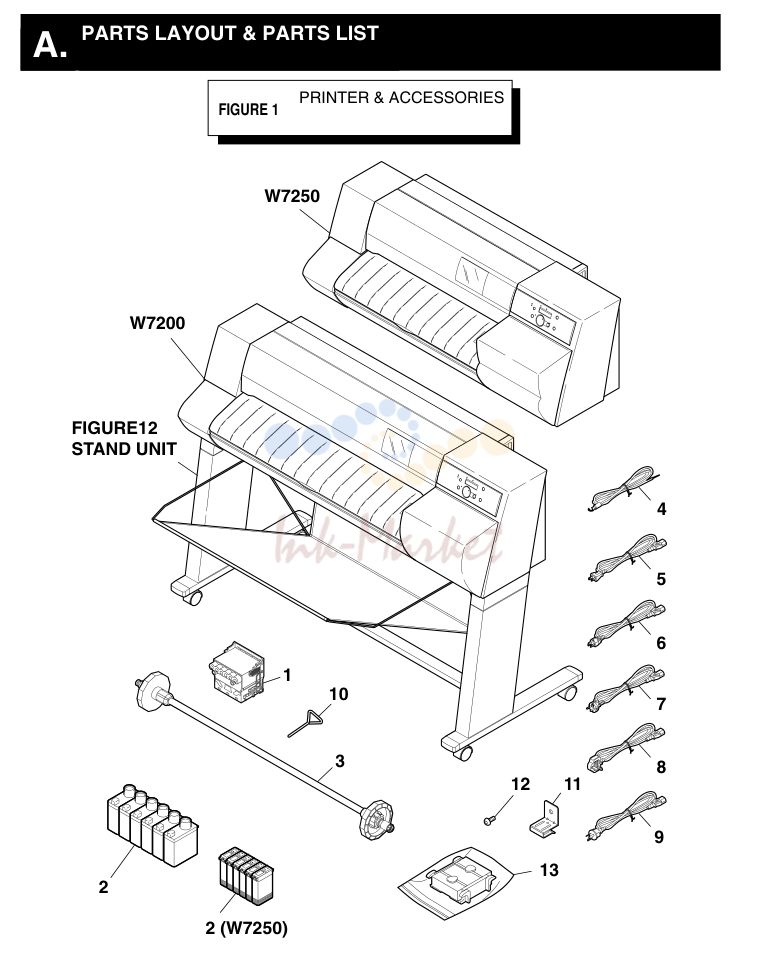

PRINTER & ACCESSORIES
| № | Артикул | Наименование |
|---|---|---|
| 4 | FH2-5006-000 запросить цену → | WIRE, GROUNDING |
| 5 | QH2-2627-000 запросить цену → | CORD, POWER 100V |
| 6 | QH2-2628-000 запросить цену → | CORD, POWER 120V(UL) |
| 7 | QH2-2629-000 запросить цену → | CORD, POWER 220V-240V W7200 |
| 8 | QH2-2630-000 запросить цену → | CORD, POWER 240V(UK) |
| 9 | QH2-2631-000 запросить цену → | CORD. POWER 240V(AUS) |
| 11 | QE1-3126-000 запросить цену → | STOPPER, BELT |
| 12 | QE1-2334-000 запросить цену → | SCREW, ALLEN, M4X6 |
| 13 | QM1-0783-000 запросить цену → | RAIL CLEANER ASS'Y STANDUNIT A-1 |

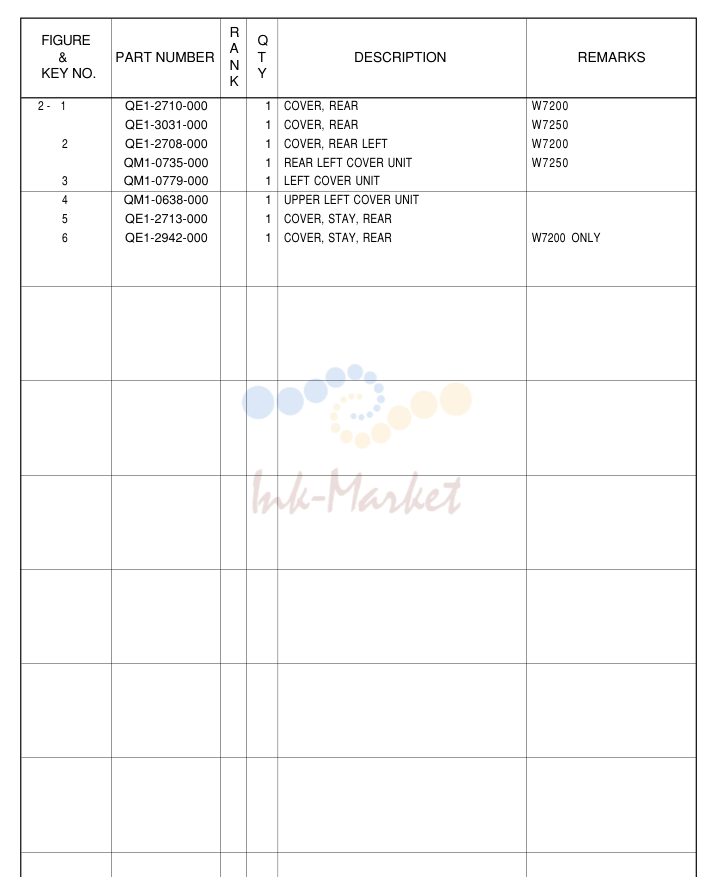

COVERS (1)
| № | Артикул | Наименование |
|---|---|---|
| 2 | QE1-2710-000 запросить цену → | COVER, REAR W7200 |
| QE1-3031-000 запросить цену → | COVER, REAR W7250 | |
| 2 | QE1-2708-000 запросить цену → | COVER, REAR LEFT W7200 |
| QM1-0735-000 запросить цену → | REAR LEFT COVER узел W7250 | |
| 3 | QM1-0779-000 запросить цену → | LEFT COVER узел |
| 4 | QM1-0638-000 запросить цену → | UPPER LEFT COVER узел |
| 5 | QE1-2713-000 запросить цену → | COVER, STAY, REAR S5 |
| 6 | QE1-2942-000 запросить цену → | COVER, STAY, REAR W7200 ONLY S5 S5 S4 S4 S5 S5 A-2 |

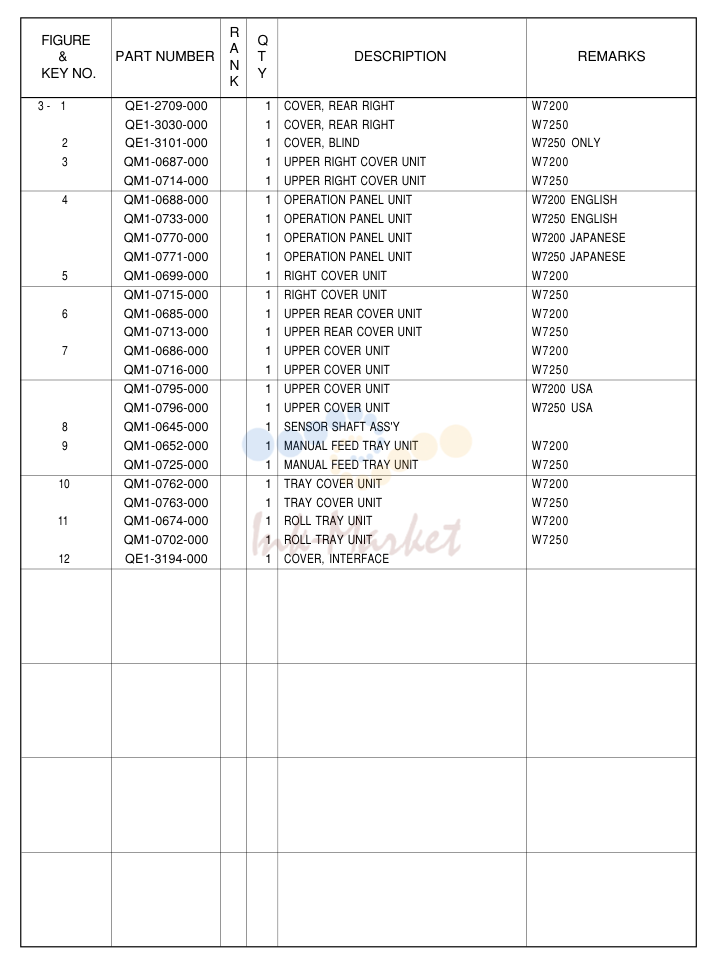

COVERS (2)
| № | Артикул | Наименование |
|---|---|---|
| 3 | QE1-2709-000 запросить цену → | COVER, REAR RIGHT W7200 |
| QE1-3030-000 запросить цену → | COVER, REAR RIGHT W7250 | |
| 6 | QE1-3101-000 запросить цену → | COVER, BLIND W7250 ONLY |
| 3 | QM1-0687-000 запросить цену → | UPPER RIGHT COVER узел W7200 |
| QM1-0714-000 запросить цену → | UPPER RIGHT COVER узел W7250 | |
| 4 | QM1-0688-000 запросить цену → | OPERATION PANEL узел W7200 ENGLISH |
| QM1-0733-000 запросить цену → | OPERATION PANEL узел W7250 ENGLISH | |
| QM1-0770-000 запросить цену → | OPERATION PANEL узел W7200 JAPANESE | |
| QM1-0771-000 запросить цену → | OPERATION PANEL узел W7250 JAPANESE | |
| 5 | QM1-0699-000 запросить цену → | RIGHT COVER узел W7200 |
| QM1-0715-000 запросить цену → | RIGHT COVER узел W7250 | |
| 6 | QM1-0685-000 запросить цену → | UPPER REAR COVER узел W7200 |
| QM1-0713-000 запросить цену → | UPPER REAR COVER узел W7250 | |
| 7 | QM1-0686-000 запросить цену → | UPPER COVER узел W7200 |
| QM1-0716-000 запросить цену → | UPPER COVER узел W7250 | |
| 1 | QM1-0795-000 запросить цену → | UPPER COVER узел W7200 USA |
| QM1-0796-000 запросить цену → | UPPER COVER узел W7250 USA | |
| 8 | QM1-0645-000 запросить цену → | SENSOR SHAFT ASS'Y |
| 8 | QM1-0652-000 запросить цену → | MANUAL FEED TRAY узел W7200 |
| QM1-0725-000 запросить цену → | MANUAL FEED TRAY узел W7250 S5 | |
| 10 | QM1-0762-000 запросить цену → | TRAY COVER узел W7200 |
| 12 | QM1-0763-000 запросить цену → | TRAY COVER узел W7250 |
| 11 | QM1-0674-000 запросить цену → | ROLL TRAY узел W7200 |
| QM1-0702-000 запросить цену → | ROLL TRAY узел W7250 | |
| 12 | QE1-3194-000 запросить цену → | COVER, INTERFACE S5 S5 S4 S4 W7250 S6 S5 A-3 |

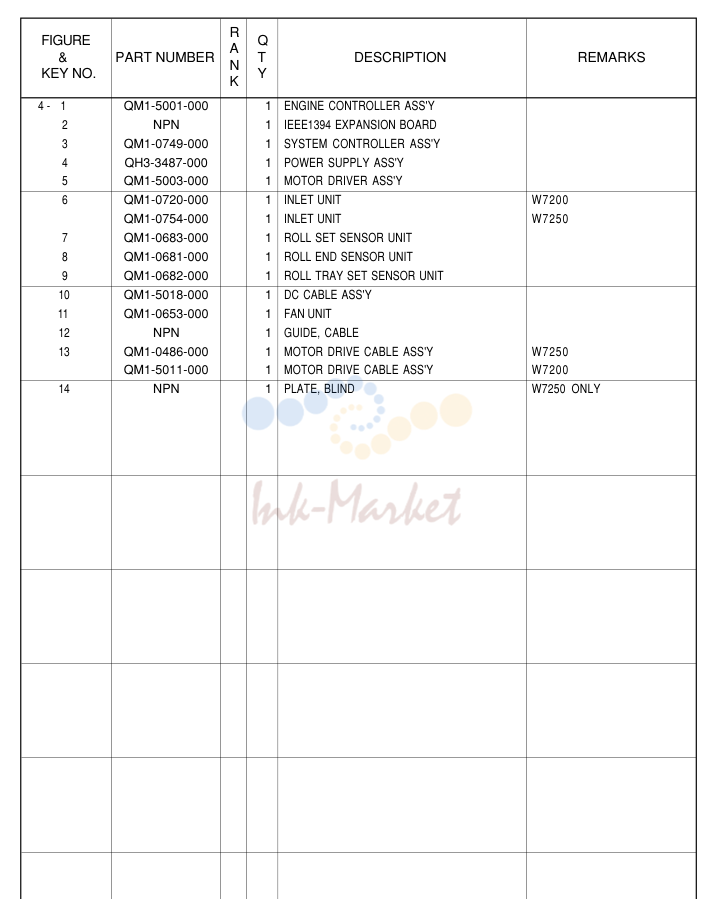

ELECTRICAL PART
| № | Артикул | Наименование |
|---|---|---|
| 4 | QM1-5001-000 запросить цену → | ENGINE CONTROLLER ASS'Y |
| 3 | QM1-0749-000 запросить цену → | SYSTEM CONTROLLER ASS'Y |
| 2 | QH3-3487-000 запросить цену → | POWER SUPPLY ASS'Y |
| 5 | QM1-5003-000 запросить цену → | MOTOR DRIVER ASS'Y |
| 6 | QM1-0720-000 запросить цену → | INLET узел W7200 |
| 3 | QM1-0754-000 запросить цену → | INLET узел W7250 |
| 7 | QM1-0683-000 запросить цену → | ROLL SET SENSOR узел |
| 8 | QM1-0681-000 запросить цену → | ROLL END SENSOR узел S2 |
| 9 | QM1-0682-000 запросить цену → | ROLL TRAY SET SENSOR узел |
| 10 | QM1-5018-000 запросить цену → | DC CABLE ASS'Y S4 |
| 11 | QM1-0653-000 запросить цену → | FAN узел S5 |
| 13 | QM1-0486-000 запросить цену → | MOTOR DRIVE CABLE ASS'Y W7250 W7250 |
| 6 | QM1-5011-000 запросить цену → | MOTOR DRIVE CABLE ASS'Y W7200 S4 S4 S5 S5 S4 S4 S4 S5 S4 A-4 |

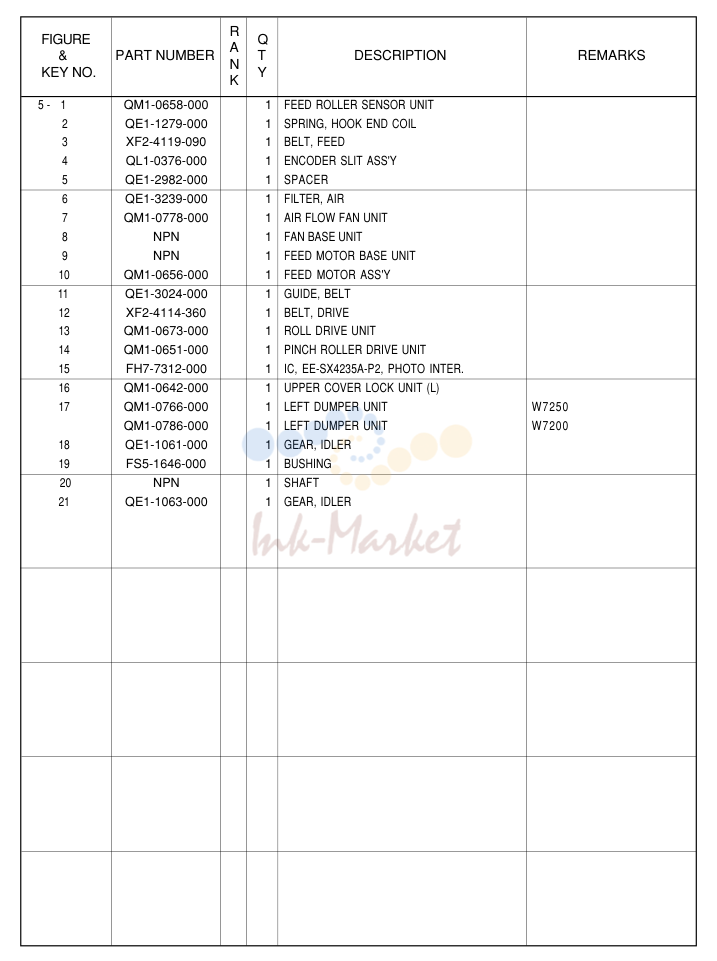

AIR FLOW FAN узел & FEED MOTOR ASS'Y
| № | Артикул | Наименование |
|---|---|---|
| 5 | QM1-0658-000 запросить цену → | FEED ROLLER SENSOR узел S4 |
| 2 | QE1-1279-000 запросить цену → | SPRING, HOOK END COIL |
| 3 | XF2-4119-090 запросить цену → | BELT, FEED |
| 4 | QL1-0376-000 запросить цену → | ENCODER SLIT ASS'Y |
| 5 | QE1-2982-000 запросить цену → | SPACER |
| 8 | QE1-3239-000 запросить цену → | FILTER, AIR |
| 7 | QM1-0778-000 запросить цену → | AIR FLOW FAN узел P1 |
| 10 | QM1-0656-000 запросить цену → | FEED MOTOR ASS'Y |
| 11 | QE1-3024-000 запросить цену → | GUIDE, BELT |
| 4 | XF2-4114-360 запросить цену → | BELT, DRIVE S4 |
| 13 | QM1-0673-000 запросить цену → | ROLL DRIVE узел |
| 14 | QM1-0651-000 запросить цену → | PINCH ROLLER DRIVE узел |
| 15 | FH7-7312-000 запросить цену → | IC, EE-SX4235A-P2, PHOTO INTER. |
| 16 | QM1-0642-000 запросить цену → | UPPER COVER LOCK узел (L) |
| 17 | QM1-0766-000 запросить цену → | LEFT DUMPER узел W7250 |
| QM1-0786-000 запросить цену → | LEFT DUMPER узел W7200 S4 | |
| 18 | QE1-1061-000 запросить цену → | GEAR, IDLER |
| 19 | FS5-1646-000 запросить цену → | BUSHING S9 20 NPN 1 SHAFT S4 |
| 21 | QE1-1063-000 запросить цену → | GEAR, IDLER S4 S4 S6 S4 S4 S4 A-5 |
PINCH ROLLER узел
| № | Артикул | Наименование |
|---|---|---|
| 2 | QM1-0647-000 запросить цену → | PINCH ROLLER узел W7200 |
PAPER GUIDE узел
| № | Артикул | Наименование |
|---|---|---|
| 7 | QE1-1271-000 запросить цену → | SPRING, HOOK END COIL |
| 2 | QM1-0648-000 запросить цену → | PAPER GUIDE узел A |
| 3 | QM1-0696-000 запросить цену → | PAPER GUIDE узел A W7200 ONLY |
| 4 | QM1-0649-000 запросить цену → | PAPER GUIDE узел B W7200 |
| QM1-0701-000 запросить цену → | PAPER GUIDE узел B W7250 |

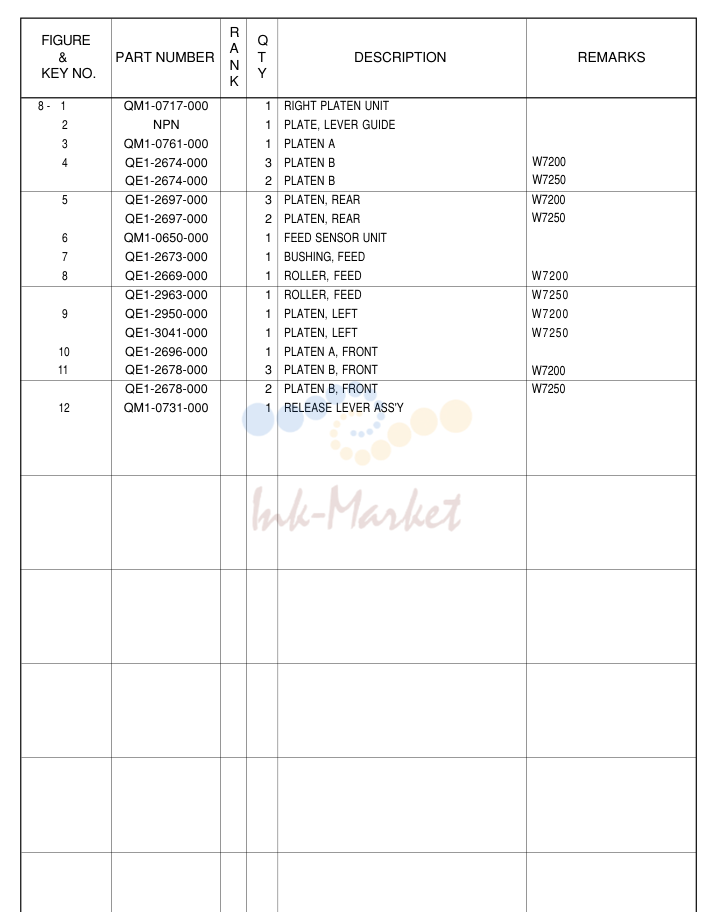

PLATEN & FEED ROLLER
| № | Артикул | Наименование |
|---|---|---|
| 8 | QM1-0717-000 запросить цену → | RIGHT PLATEN узел S4 |
| 3 | QM1-0761-000 запросить цену → | PLATEN A |
| 4 | QE1-2674-000 запросить цену → | PLATEN B W7200 |
| 1 | QE1-2697-000 запросить цену → | PLATEN, REAR W7200 S7 W7250 |
| 6 | QM1-0650-000 запросить цену → | FEED SENSOR узел |
| 7 | QE1-2673-000 запросить цену → | BUSHING, FEED |
| 8 | QE1-2669-000 запросить цену → | ROLLER, FEED W7200 S4 S7 |
| 10 | QE1-2963-000 запросить цену → | ROLLER, FEED W7250 |
| 9 | QE1-2950-000 запросить цену → | PLATEN, LEFT W7200 |
| QE1-3041-000 запросить цену → | PLATEN, LEFT W7250 | |
| 10 | QE1-2696-000 запросить цену → | PLATEN A, FRONT |
| 11 | QE1-2678-000 запросить цену → | PLATEN B, FRONT W7200 S4 6 11 |
| 12 | QM1-0731-000 запросить цену → | RELEASE LEVER ASS'Y S4 R2 A-8 |

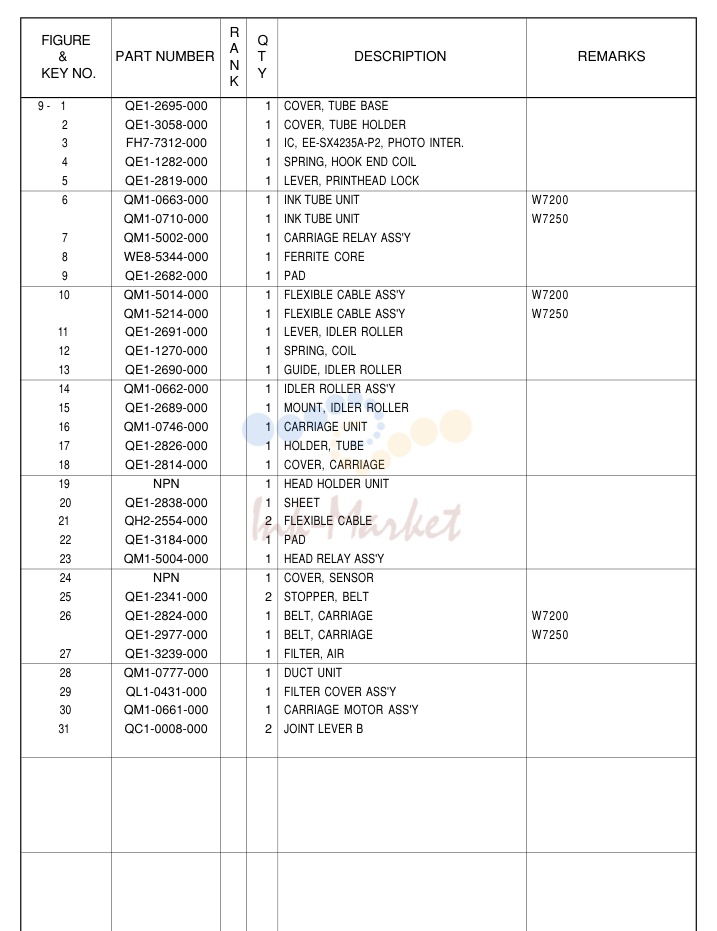

CARRIAGE узел
| № | Артикул | Наименование |
|---|---|---|
| 1 | QE1-2695-000 запросить цену → | COVER, TUBE BASE |
| 2 | QE1-3058-000 запросить цену → | COVER, TUBE HOLDER |
| 3 | FH7-7312-000 запросить цену → | IC, EE-SX4235A-P2, PHOTO INTER. |
| 4 | QE1-1282-000 запросить цену → | SPRING, HOOK END COIL |
| 5 | QE1-2819-000 запросить цену → | LEVER, PRINTHEAD LOCK S12 |
| 6 | QM1-0663-000 запросить цену → | INK TUBE узел W7200 S9 |
| QM1-0710-000 запросить цену → | INK TUBE узел W7250 | |
| 7 | QM1-5002-000 запросить цену → | CARRIAGE RELAY ASS'Y |
| 8 | WE8-5344-000 запросить цену → | FERRITE CORE |
| 9 | QE1-2682-000 запросить цену → | PAD |
| 10 | QM1-5014-000 запросить цену → | FLEXIBLE CABLE ASS'Y W7200 |
| QM1-5214-000 запросить цену → | FLEXIBLE CABLE ASS'Y W7250 | |
| 11 | QE1-2691-000 запросить цену → | LEVER, IDLER ROLLER |
| 12 | QE1-1270-000 запросить цену → | SPRING, COIL |
| 13 | QE1-2690-000 запросить цену → | GUIDE, IDLER ROLLER |
| 14 | QM1-0662-000 запросить цену → | IDLER ROLLER ASS'Y |
| 15 | QE1-2689-000 запросить цену → | MOUNT, IDLER ROLLER |
| 25 | QM1-0746-000 запросить цену → | CARRIAGE узел |
| 17 | QE1-2826-000 запросить цену → | HOLDER, TUBE S6 |
| 18 | QE1-2814-000 запросить цену → | COVER, CARRIAGE S9 |
| 24 | QE1-2838-000 запросить цену → | SHEET |
| 21 | QH2-2554-000 запросить цену → | FLEXIBLE CABLE |
| 22 | QE1-3184-000 запросить цену → | PAD W7250 |
| 25 | QM1-5004-000 запросить цену → | HEAD RELAY ASS'Y |
| 25 | QE1-2341-000 запросить цену → | STOPPER, BELT |
| 26 | QE1-2824-000 запросить цену → | BELT, CARRIAGE W7200 |
| QE1-2977-000 запросить цену → | BELT, CARRIAGE W7250 | |
| 27 | QE1-3239-000 запросить цену → | FILTER, AIR S9 S11 |
| 28 | QM1-0777-000 запросить цену → | DUCT узел |
| 29 | QL1-0431-000 запросить цену → | FILTER COVER ASS'Y |
| 30 | QM1-0661-000 запросить цену → | CARRIAGE MOTOR ASS'Y |
| 3 | QC1-0008-000 запросить цену → | JOINT LEVER B S4 A-9 |

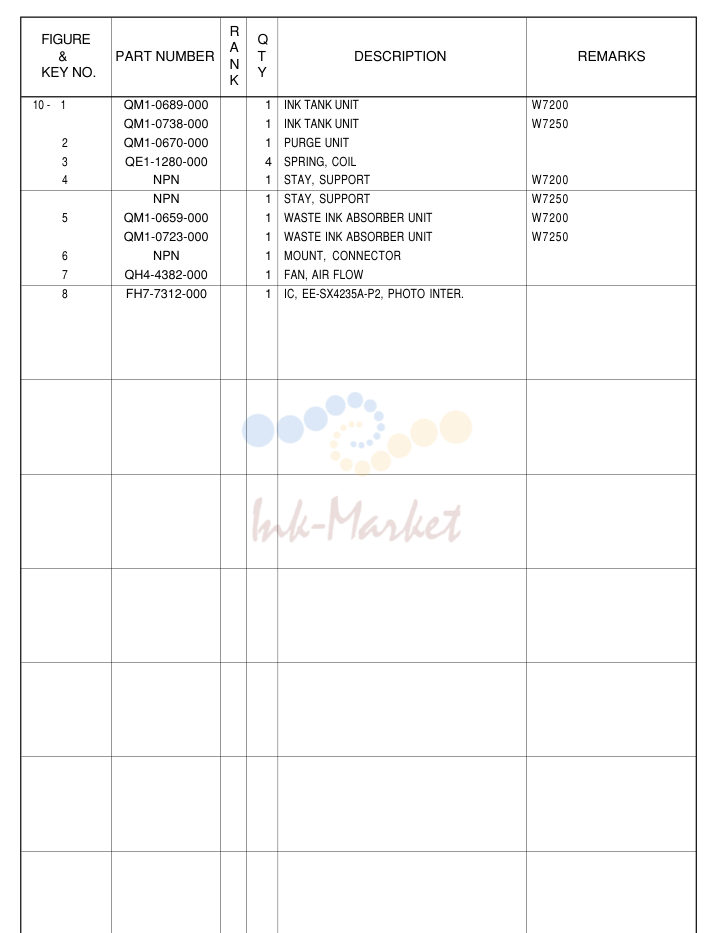

INK TANK & PURGE узел
| № | Артикул | Наименование |
|---|---|---|
| 10 | QM1-0689-000 запросить цену → | INK TANK узел W7200 |
| 2 | QM1-0738-000 запросить цену → | INK TANK узел W7250 |
| 2 | QM1-0670-000 запросить цену → | PURGE узел |
| 3 | QE1-1280-000 запросить цену → | SPRING, COIL NPN 1 STAY, SUPPORT W7250 |
| 5 | QM1-0659-000 запросить цену → | WASTE INK ABSORBER узел W7200 |
| QM1-0723-000 запросить цену → | WASTE INK ABSORBER узел W7250 S6 | |
| 7 | QH4-4382-000 запросить цену → | FAN, AIR FLOW |
| 8 | FH7-7312-000 запросить цену → | IC, EE-SX4235A-P2, PHOTO INTER. S10 S4 S4 S4 S4 S4 A-10 |

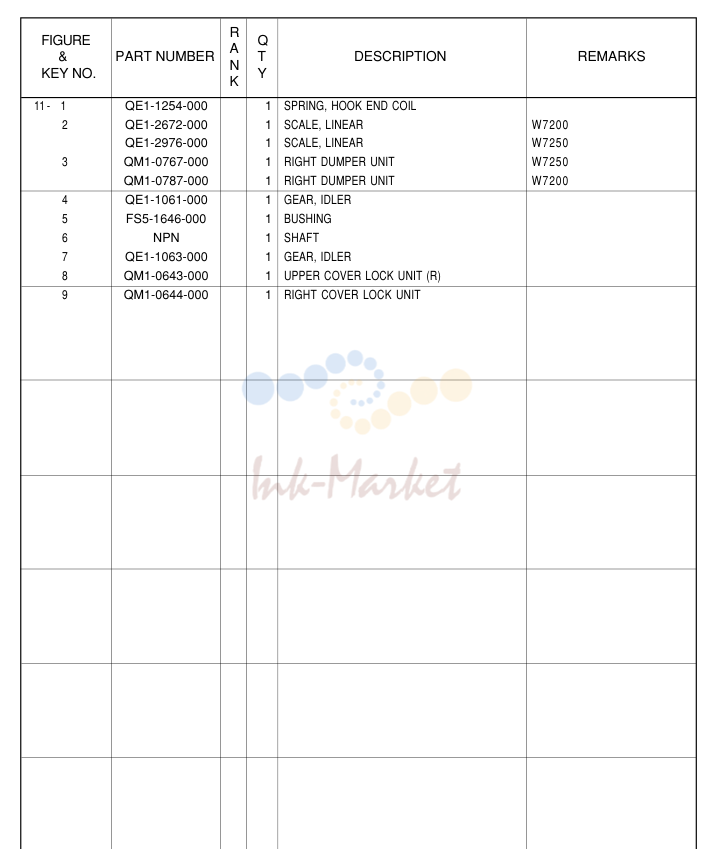

LINEAR SCALE
| № | Артикул | Наименование |
|---|---|---|
| 11 | QE1-1254-000 запросить цену → | SPRING, HOOK END COIL |
| 2 | QE1-2672-000 запросить цену → | SCALE, LINEAR W7200 |
| QE1-2976-000 запросить цену → | SCALE, LINEAR W7250 | |
| 3 | QM1-0767-000 запросить цену → | RIGHT DUMPER узел W7250 |
| QM1-0787-000 запросить цену → | RIGHT DUMPER узел W7200 | |
| 4 | QE1-1061-000 запросить цену → | GEAR, IDLER |
| 5 | FS5-1646-000 запросить цену → | BUSHING |
| 7 | QE1-1063-000 запросить цену → | GEAR, IDLER |
| 8 | QM1-0643-000 запросить цену → | UPPER COVER LOCK узел (R) P1 |
| 9 | QM1-0644-000 запросить цену → | RIGHT COVER LOCK узел R1 S9 S4 A-11 |

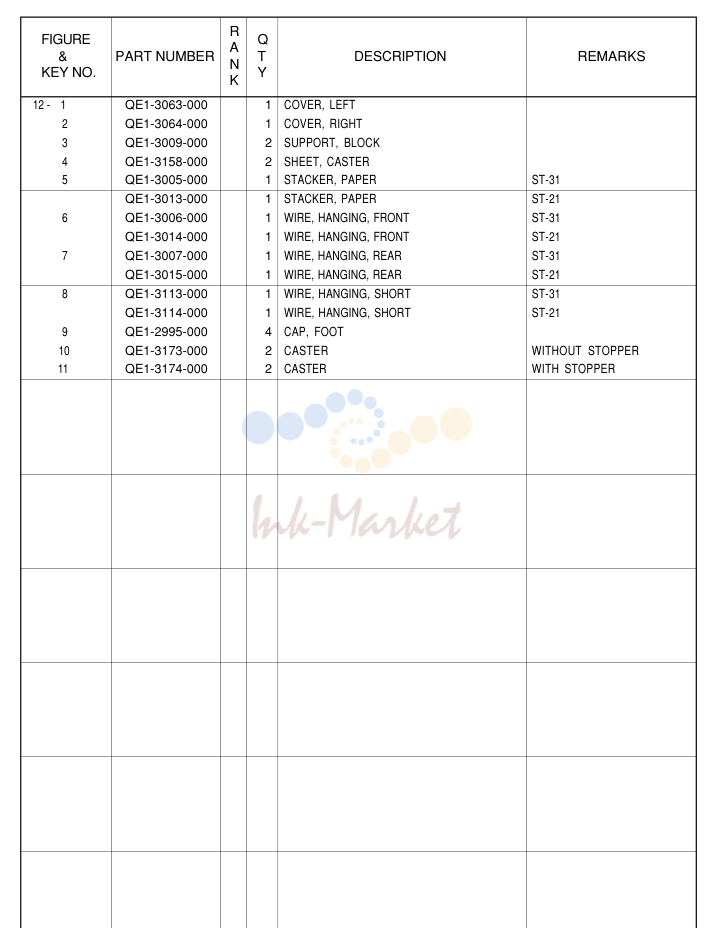

Рисунок 12
| № | Артикул | Наименование |
|---|---|---|
| 12 | QE1-3063-000 запросить цену → | COVER, LEFT S1 |
| 2 | QE1-3064-000 запросить цену → | COVER, RIGHT |
| 3 | QE1-3009-000 запросить цену → | SUPPORT, BLOCK |
| 4 | QE1-3158-000 запросить цену → | SHEET, CASTER |
| 5 | QE1-3005-000 запросить цену → | STACKER, PAPER ST-31 |
| QE1-3013-000 запросить цену → | STACKER, PAPER ST-21 | |
| 6 | QE1-3006-000 запросить цену → | WIRE, HANGING, FRONT ST-31 |
| QE1-3014-000 запросить цену → | WIRE, HANGING, FRONT ST-21 | |
| 7 | QE1-3007-000 запросить цену → | WIRE, HANGING, REAR ST-31 S1 |
| QE1-3015-000 запросить цену → | WIRE, HANGING, REAR ST-21 | |
| 3 | QE1-3113-000 запросить цену → | WIRE, HANGING, SHORT ST-31 |
| QE1-3114-000 запросить цену → | WIRE, HANGING, SHORT ST-21 | |
| 9 | QE1-2995-000 запросить цену → | CAP, FOOT S3 |
| 10 | QE1-3173-000 запросить цену → | CASTER WITHOUT STOPPER |
| 9 | QE1-3174-000 запросить цену → | CASTER WITH STOPPER S3 S1 S8 S8 11 S8 S8 S1 11 S8 S8 S8 A-12 |
| 13 | QH8-1040-000 запросить цену → | IC, MB87J8060PB-G, GATE ARRAY |
| 2 | QH8-1105-000 запросить цену → | IC, ISPLSI2032VE-110LT44, PLD |
| 3 | WA7-2037-000 запросить цену → | IC, MX29LV160TTC-90, FLASH ROM A-13 |
ENGINE CONTROLLER COMPONENT
| № | Артикул | Наименование |
|---|---|---|
| 14 | QH8-1016-000 запросить цену → | IC, KS5000M, ASIC |
| 2 | QH8-1021-000 запросить цену → | IC, HG73C122FB, ASIC |
| 3 | QH8-1022-000 запросить цену → | SOCKET, IC |
| 4 | QH8-1121-000 запросить цену → | IC, MBM29LV160BE90TN, FLASH ROM A-14 |
| 15 | QH8-1020-000 запросить цену → | IC, HG73C121FB, ASIC A-15 |
HEAD CONTROLLER COMPONENT
| № | Артикул | Наименование |
|---|---|---|
| 16 | QH7-8512-000 запросить цену → | IC, BJ-LICC2, LINEAR A-16 |
| 17 | QY9-0103-000 запросить цену → | COVER SWITCH TOOL |
| 3 | QA2-6161-000 запросить цену → | TUBE A-17 |
| 1 | XD3-2160-082 запросить цену → | PIN, DOWEL 1.6x8 |
| 1 | XD2-1100-322 запросить цену → | RING, E M3.2 |
| 2 | XD2-1100-802 запросить цену → | RING, E M8 |
| 1 | QE1-2304-000 запросить цену → | SCREW, ALLEN, M4X8 |
| 2 | QE1-2334-000 запросить цену → | SCREW, ALLEN, M4X6 |
| 3 | XA9-0632-000 запросить цену → | SCREW, M4X26 |
| 4 | XA9-0732-000 запросить цену → | SCREW, RS, M4 |
| 5 | XB1-2400-606 запросить цену → | SCREW, MACHINE M4X6 |
| 6 | XB1-2400-609 запросить цену → | SCREW, MACHINE M4X6 |
| 7 | XB1-2400-809 запросить цену → | SCREW, MACHINE M4X8 |
| 8 | XB6-7400-806 запросить цену → | SCREW, TP, M4X8 |
| 9 | XB4-7400-809 запросить цену → | SCREW, TAP BINDING HEAD, M4X8 |
| 10 | XB1-2300-809 запросить цену → | SCREW, MACHINE M3X8 |
| 11 | XB1-2401-009 запросить цену → | SCREW, MACHINE M4X10 |
| 12 | XB4-7401-009 запросить цену → | SCREW,TAP BINDING HEAD M4X10 |
| 13 | XB6-7400-609 запросить цену → | SCREW, MACHINE, M4X6 B-1 |
комментарии
