Canon imagePROGRAF Tx 3100 Tx 5310 — каталог запчастей со схемами

Canon imagePROGRAF Tx 3100 Tx 5310 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».

Запчасти по узлам (со схемами)

Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.

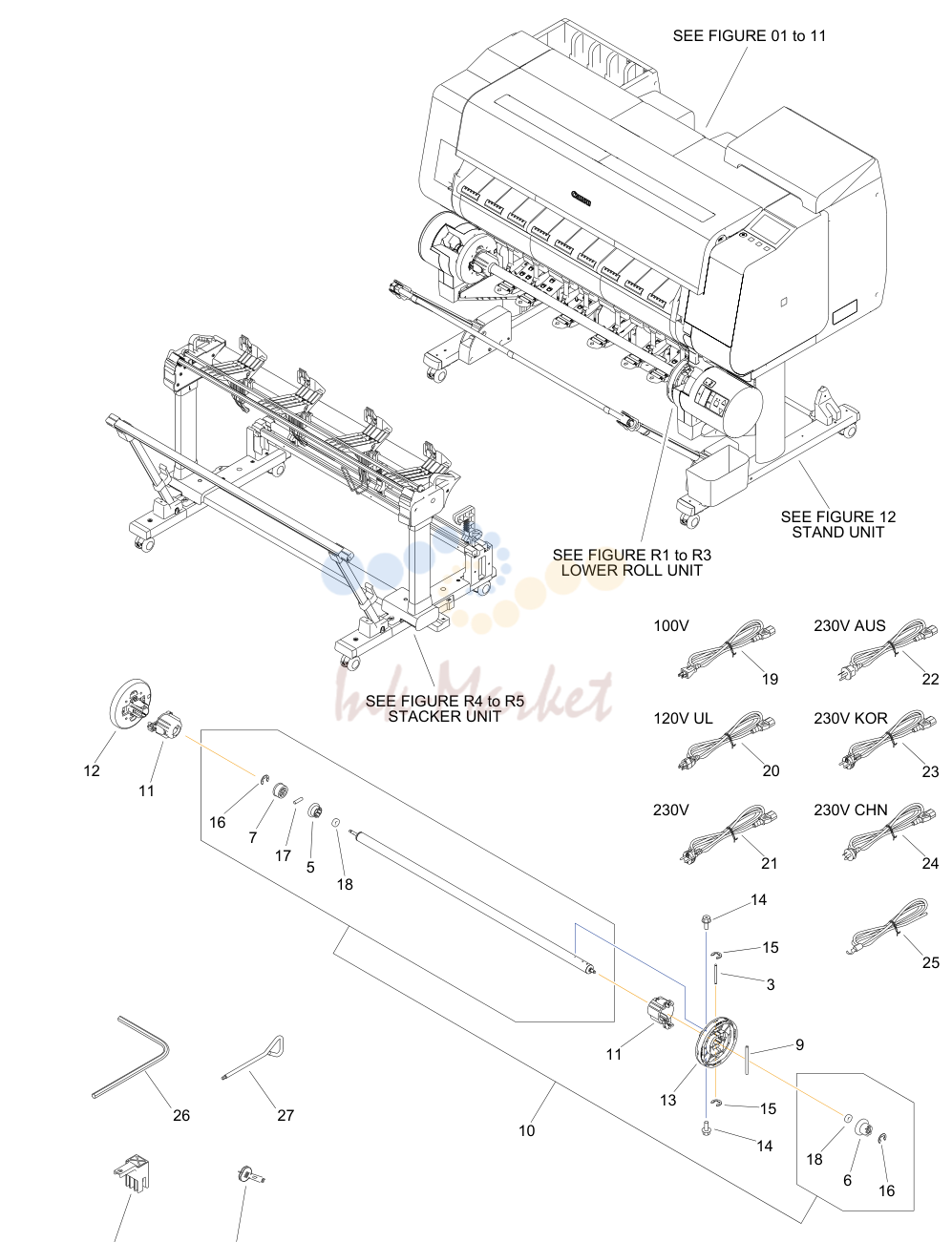

Рисунок 1

№	Артикул	Наименование
1	QC4-9195-000 запросить цену →	HOLD PIN4
4	QD1-2645-000 запросить цену →	LOCK BELT
5	QD1-2704-000 запросить цену →	HOLDER, SPOOL BEARING L
6	QD1-2705-000 запросить цену →	HOLDER, SPOOL BEARING R
7	QC6-8704-000 запросить цену →	GEAR, SPOOL
8	QD1-2729-000 запросить цену →	PLATEN CLEANER BRUSH
9	QD1-2747-000 запросить цену →	PIN, SPOOL
10	QM4-5360-000 запросить цену →	SPOOL SHAFT узел
11	QM4-4296-000 запросить цену →	SPOOL 3INCH ATTACHMENT узел
12	QM5-1572-000 запросить цену →	SPOOL FLANGE узел L S
13	QM4-4298-010 запросить цену →	SPOOL FLANGE узел R
14	XA9-1671-000 запросить цену →	AR SCREW, D, M3X8
15	XD2-1100-322 запросить цену →	RETAINING RING (E-TYPE)
16	XD9-0396-000 запросить цену →	RETAINING RING (E-TYPE)
17	XD3-2200-162 запросить цену →	PIN, PARALLEL
18	XG9-0793-000 запросить цену →	BEARING
19	QK2-1739-000 запросить цену →	CORD, POWER JPN
20	QK2-1741-000 запросить цену →	CORD, POWER USA
21	QK2-1743-000 запросить цену →	CORD, POWER EUR/SPL
22	QK2-1745-000 запросить цену →	CORD, POWER AUS
23	QK2-1747-000 запросить цену →	CORD, POWER KOR
24	QK2-1749-000 запросить цену →	CORD, POWER CHN
25	QK2-0830-010 запросить цену →	CORD, GROUNDING JPN
26	QD1-2746-000 запросить цену →	HEXAGONAL WRENCH
27	QC4-9302-000 запросить цену →	WRENCH, HEX KEY

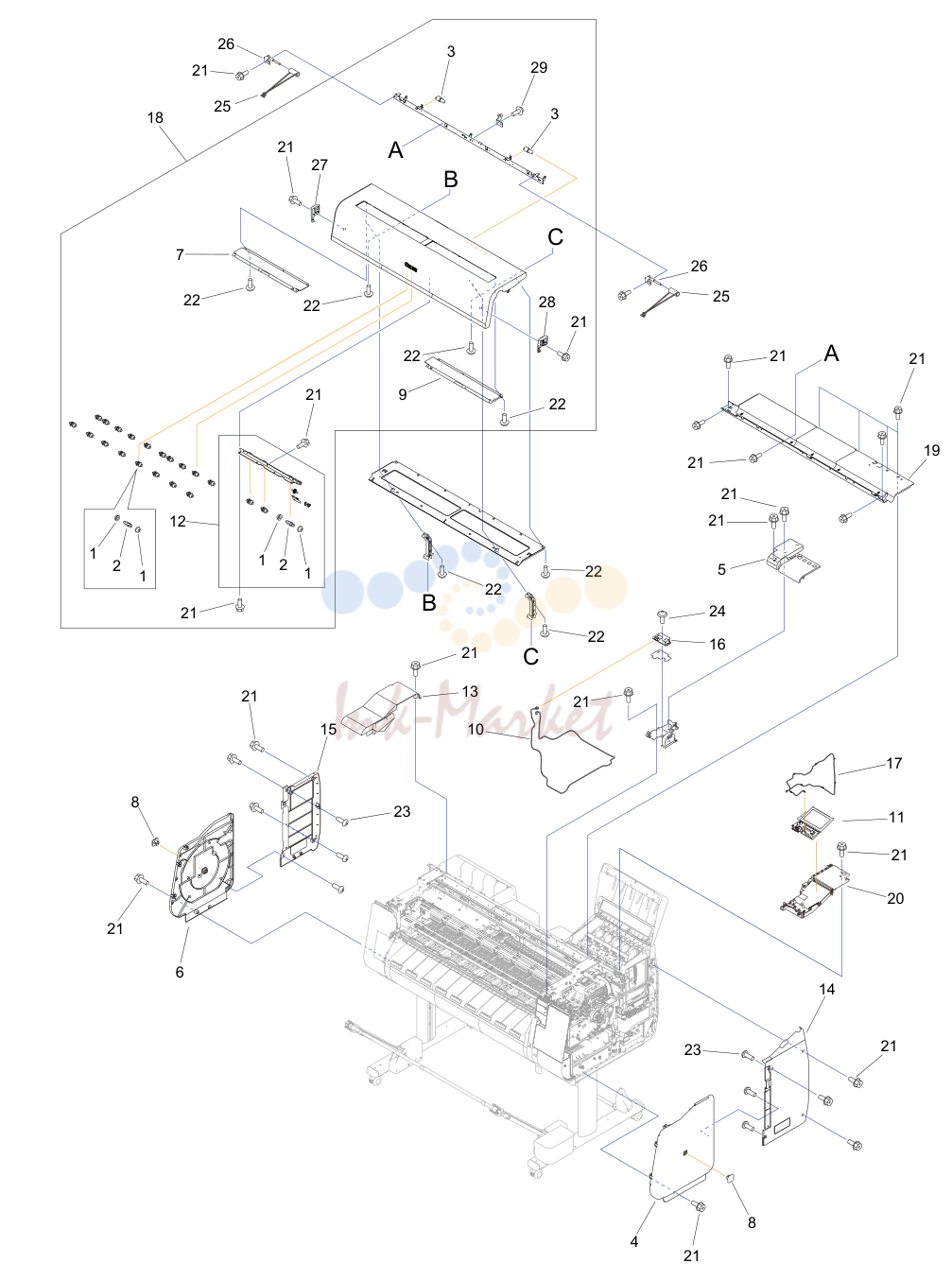

B

№	Артикул	Наименование
2	QD1-1358-000 запросить цену →	ROLLER, PRESS
2	QD1-1359-000 запросить цену →	SHAFT, PRESS ROLLER
3	QD1-2912-000 запросить цену →	ROTARY DAMPER
4	QD1-2358-000 запросить цену →	COVER, SIDE R A
5	QC6-5790-010 запросить цену →	COVER, FRONT TOP R JAPANESE
5	QC6-8694-010 запросить цену →	COVER, FRONT TOP R ENGLISH
5	QC6-8695-010 запросить цену →	COVER, FRONT TOP R CHINESE
6	QD1-2366-000 запросить цену →	COVER, SIDE L A
7	QC5-8855-000 запросить цену →	WINDOW
8	QD1-2752-000 запросить цену →	CAP, SIDE COVER
9	QC5-8854-000 запросить цену →	WINDOW R
10	QK2-1480-000 запросить цену →	CABLE, USB RELAY
11	QM5-1216-000 запросить цену →	OPERATION PANEL узел
12	QM4-4350-000 запросить цену →	GUARD ACCESS COVER узел W/SPUR
13	QC5-6170-000 запросить цену →	COVER узел, TOP L
14	QM4-4900-000 запросить цену →	COVER узел, SIDE R B
15	QM4-5344-000 запросить цену →	COVER узел, SIDE L B
16	QM7-4757-000 запросить цену →	USB HOST плата ASS’Y
17	QM7-4869-000 запросить цену →	HARNESS ASS’Y, PANEL LVDS
18	QM4-5749-010 запросить цену →	ACCESS COVER узел S
19	QM4-5298-010 запросить цену →	COVER узел, BACK TOP CENTER
20	QM4-5382-000 запросить цену →	COVER узел, BACK TOP R
21	XA9-0732-000 запросить цену →	AR SCREW, RS, M4
22	QU1-9072-000 запросить цену →	AR SCREW, TP, C.S.HEAD M4X10
23	XB4-7401-005 запросить цену →	AR SCREW, TP, TRUSS HEAD, M4X10
24	XB6-7300-405 запросить цену →	AR SCREW, FLANGED PAN HEAD, M3X4
25	QC5-6182-000 запросить цену →	SPRING, ACCESS COVER
26	QL2-8518-000 запросить цену →	HINGE ASS’Y, ACCESS COVER SP
27	QD1-2549-000 запросить цену →	LEVER, LOCK L
28	QD1-2550-000 запросить цену →	LEVER, LOCK R
29	XA9-1164-000 запросить цену →	AR SCREW, RS, M3X6.5

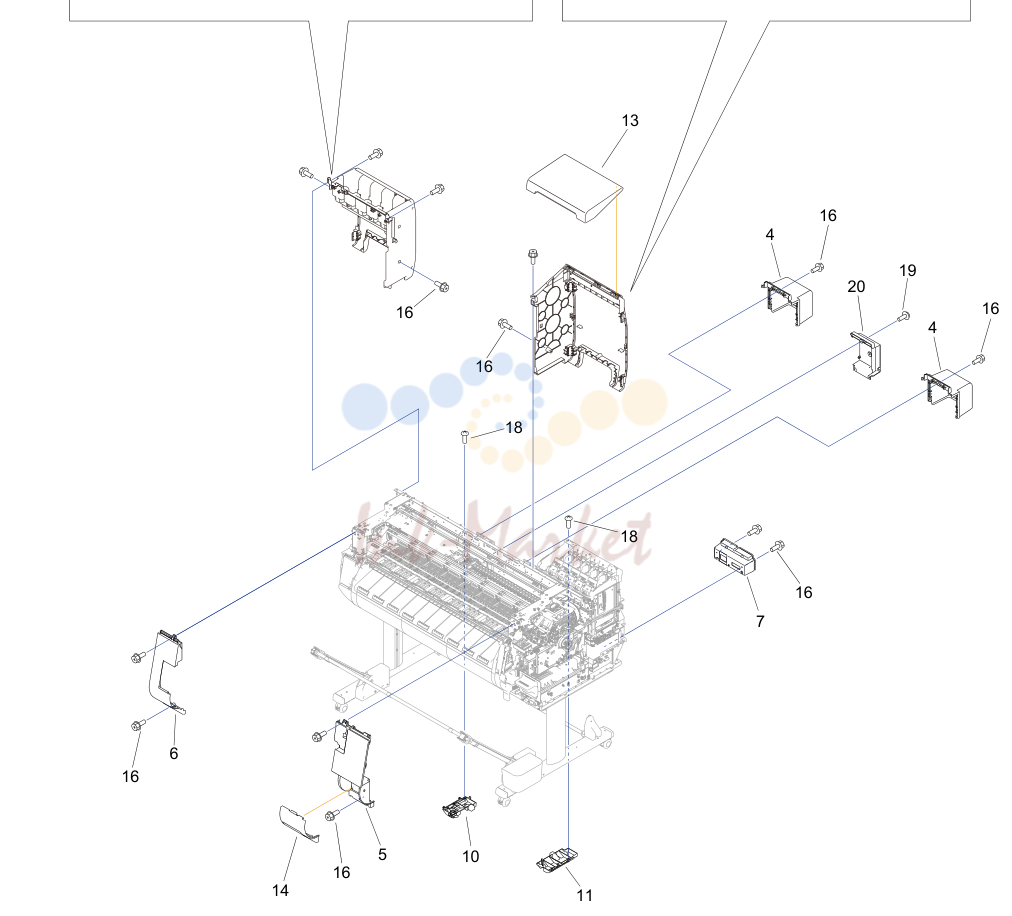

Рисунок 3

№	Артикул	Наименование
3	QD1-2317-000 запросить цену →	COVER, INKTANK BACK
2	QD1-2320-000 запросить цену →	COVER, INKTANK R INSIDE
3	QC5-6189-000 запросить цену →	COVER, INKTANK L INSIDE
4	QD1-2349-000 запросить цену →	COVER, MIST FAN
5	QC7-4616-000 запросить цену →	COVER, FRONT R TX-3100
5	QC7-4619-000 запросить цену →	COVER, FRONT R TX-5310
6	QC5-6290-000 запросить цену →	COVER, FRONT L
7	QD1-2553-000 запросить цену →	HANDLE, INKTANK BACK
8	QD1-2562-000 запросить цену →	COVER, INKTANK TOP BACK
9	QC5-6187-000 запросить цену →	COVER, INKTANK BACK
10	QM4-5316-000 запросить цену →	INK SUPPLY MOUNT BASE узел L
11	QM4-8697-000 запросить цену →	INK SUPPLY MOUNT BASE узел R
12	QC5-6186-000 запросить цену →	BOX, INKTANK
13	QM4-5321-000 запросить цену →	COVER узел, INKTANK, TOP R
14	QM4-4899-000 запросить цену →	COVER узел, MTC
15	QC5-6236-000 запросить цену →	ABSORBER
16	XA9-0732-000 запросить цену →	AR SCREW, RS, M4
17	XB4-7300-805 запросить цену →	AR SCREW, TP, BH3X8, S
18	XB4-7401-005 запросить цену →	AR SCREW, TP, TRUSS HEAD, M4X10
19	XA9-1648-000 запросить цену →	AR SCREW, TP, M3X8
20	QC5-8091-000 запросить цену →	COVER, BACK W-FAN

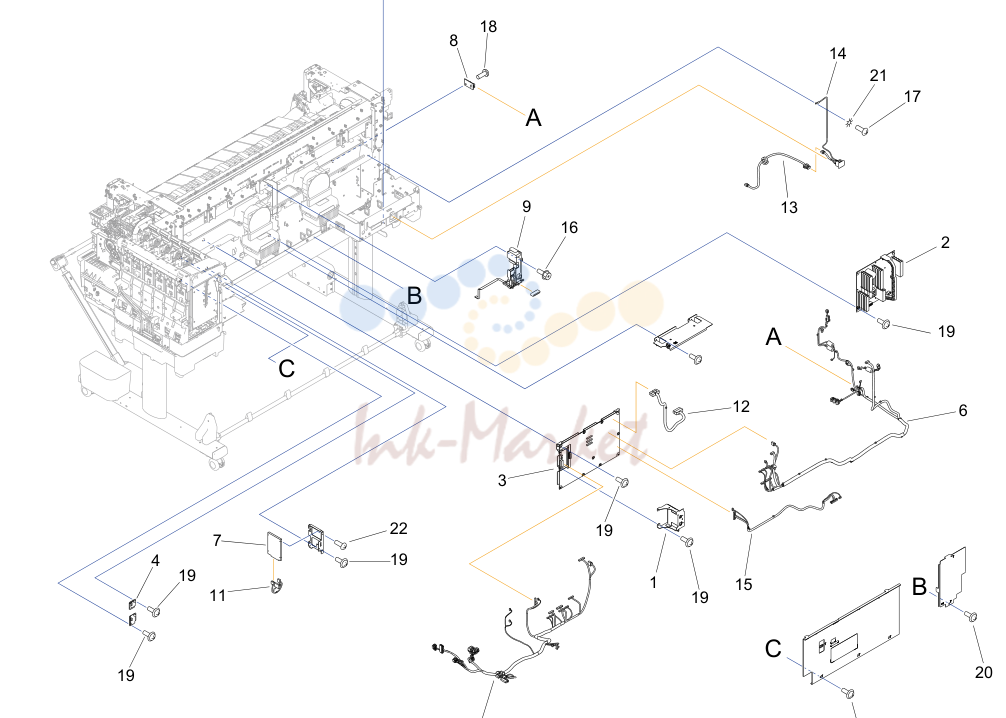

A

№	Артикул	Наименование
4	QM4-4368-000 запросить цену →	I/F плата узел
2	QM4-5548-000 запросить цену →	POWER SUPPLY узел
3	QM5-1212-010 запросить цену →	MAIN плата узел
4	QM7-1802-000 запросить цену →	BACKUP плата узел
5	QM8-0310-000 запросить цену →	HARNESS ASS’Y, R
6	QM8-0313-000 запросить цену →	HARNESS ASS’Y, L
7	WM2-5301-000 запросить цену →	HDD, MQ01ABU050W
8	WP2-5410-000 запросить цену →	SENSOR, HUMIDITY
9	QM5-0918-000 запросить цену →	WIRELESS LAN плата узел
10	QM4-5335-000 запросить цену →	RELAY плата узел, RU
11	QK2-1472-000 запросить цену →	HDD CABLE ASS’Y
12	QM7-4821-000 запросить цену →	HARNESS ASS’Y, POWER SUPPLY
13	QM7-5394-000 запросить цену →	HARNESS ASS’Y, INLET RELAY
14	QM7-4826-000 запросить цену →	INLET HARNESS узел
15	QM7-5409-000 запросить цену →	HARNESS ASS’Y, RU RELAY
16	XA9-0732-000 запросить цену →	AR SCREW, RS, M4
17	XB1-2400-607 запросить цену →	AR SCREW, CROSS-RECESS, FCH
18	XB4-7300-805 запросить цену →	AR SCREW, TP, BH3X8, S
19	XB6-7300-605 запросить цену →	AR SCREW, TP, M3X6 (S)
20	XB6-7400-805 запросить цену →	AR SCREW, FLANGED PAN HEAD, M4X8
21	XD1-4200-402 запросить цену →	WASHER, TOOTHED LOCK, M4
22	XB1-2300-405 запросить цену →	AR SCREW, MACH, BH, M3X4

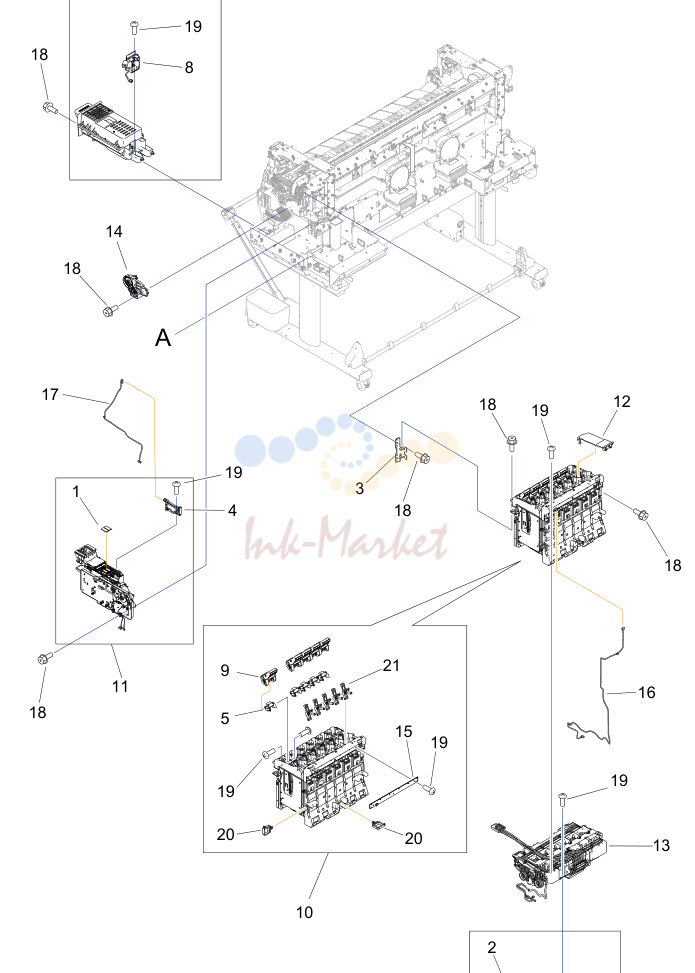

A

№	Артикул	Наименование
5	QC5-6203-000 запросить цену →	ABSORBER, CAP
2	QD1-2348-000 запросить цену →	ABSORBER, INK
3	QD1-2579-000 запросить цену →	UPPER GUIDE, INK TANK
4	QM5-0913-000 запросить цену →	HEAD MANAGEMENT SENSOR узел
5	QD1-2326-010 запросить цену →	LEVER, INK TANK
6	QM5-1174-000 запросить цену →	INK SUPPLY MOUNT узел R
7	QM4-4226-000 запросить цену →	WASTE INK TANK узел
8	QM4-4287-000 запросить цену →	ROM BOARD узел
9	QM4-4923-010 запросить цену →	HANDLE узел, INK TANK S
10	QM4-5301-010 запросить цену →	INK SUPPLY TANK HOLDER узел R
11	QM5-0914-000 запросить цену →	PURGE узел
12	QD1-1885-000 запросить цену →	COVER, SOCKET
13	QM4-5307-010 запросить цену →	SUB INK TANK узел R
14	QM5-1345-010 запросить цену →	LIFT узел
15	QM7-4761-000 запросить цену →	TANK LED плата узел
16	QM7-4834-000 запросить цену →	HARNESS ASS’Y, TANKLED R RLY
17	QM8-0315-000 запросить цену →	HARNESS ASS’Y, HEAD MANAGEMENT
18	XA9-0732-000 запросить цену →	AR SCREW, RS, M4
19	XB4-7300-805 запросить цену →	AR SCREW, TP, BH3X8, S
20	WT2-5738-000 запросить цену →	CLAMP,CABLE
21	QD1-2332-000 запросить цену →	EJECT LEVER, INK TANK

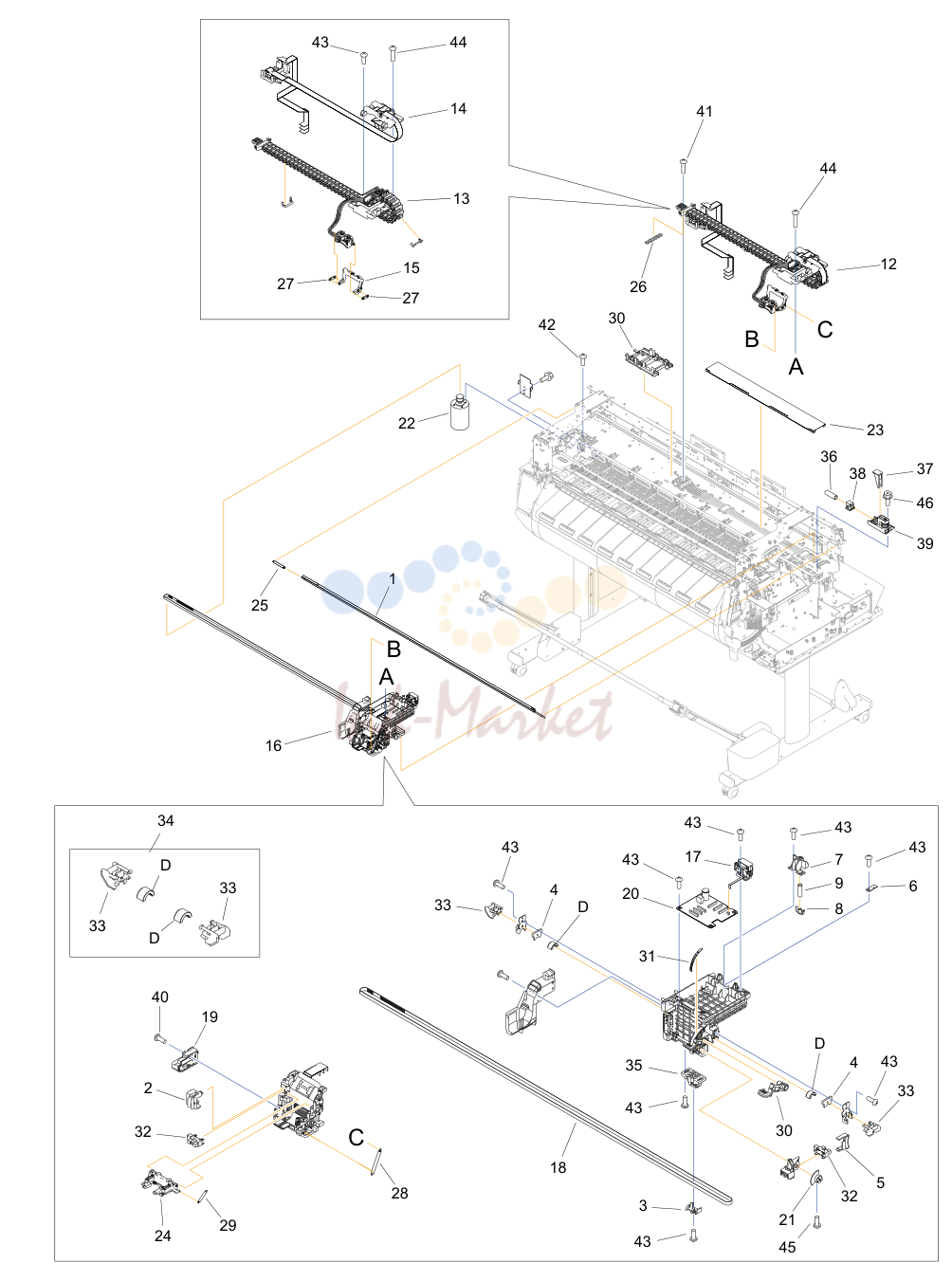

A

№	Артикул	Наименование
6	QC5-6283-000 запросить цену →	FILM, TIMING SLIT STRIP
2	QC5-8107-000 запросить цену →	COVER, LEVER PI, CR
3	QD1-1951-000 запросить цену →	STOPPER, BELT, CR
4	QC5-6309-000 запросить цену →	PAD, BUSHING, CR
5	QD1-1926-000 запросить цену →	COVER, PI SENSOR, CR
6	QC5-8776-000 запросить цену →	SLIDER BUSHING, OILLESS, CR
7	QD1-1963-010 запросить цену →	STOPPER, SUB SLIDER, CR
8	QD1-2110-000 запросить цену →	HOLDER, SLIDER PRESSURE, CR
9	QD1-2111-000 запросить цену →	SPRING, SLIDER PRESSURE, CR
12	QM4-5859-000 запросить цену →	INK TUBE узел
13	QM4-5340-000 запросить цену →	TUBE узел
14	QM4-5856-000 запросить цену →	FLEXIBLE CABLE узел
15	QC5-6087-000 запросить цену →	LEVER, TUBE
16	QM5-1295-000 запросить цену →	CARRIAGE узел
17	QM4-5850-000 запросить цену →	CARRIAGE ENCODER узел
18	QC5-6277-000 запросить цену →	BELT, CARRIAGE
19	QM5-1293-000 запросить цену →	MULTI SENSOR узел
20	QM7-5216-000 запросить цену →	CARRIAGE RELAY плата узел
21	QC5-6088-000 запросить цену →	COUPLING, CARRIAGE
22	QK2-2200-000 запросить цену →	MOTOR, DC, 47.8W
23	QC5-6308-000 запросить цену →	SHEET DAMPER
24	QM4-5871-000 запросить цену →	HEAD LEVER узел
25	QD1-2420-000 запросить цену →	SPRING, FILM STRIP
26	QC5-1900-000 запросить цену →	SIX-RING RUBBER CHAIN
27	QC4-9233-000 запросить цену →	ARM, LEVER LINK
28	QC4-9297-000 запросить цену →	SPRING, TENSION
29	QC4-8947-000 запросить цену →	SPRING, TENSION
30	QD1-2419-000 запросить цену →	BASE, CHAIN LINK
31	QC4-8944-000 запросить цену →	LABEL, SLANT
32	WG8-5935-000 запросить цену →	PHOTO INTERRUPTER
33	QM4-5868-000 запросить цену →	RAIL CLEANER узел S
34	QM4-5869-000 запросить цену →	BUSHING / CLEANER KIT
35	QD1-2545-000 запросить цену →	HOLDER, BELT, CR
36	QD1-1983-000 запросить цену →	SPRING, IDLER, PULLEY
37	QD1-1981-000 запросить цену →	TENSIONER, IDLER, PULLEY
38	QD1-1982-000 запросить цену →	SLIDER, IDLER, PULLEY
39	QM4-4191-000 запросить цену →	IDLER PULLEY узел
40	QU1-9070-000 запросить цену →	SCREW, TP, M3 PAN HEAD, M2.6X8
41	XB1-2302-005 запросить цену →	AR SCREW, MACH, TRUSS HEAD, M3X20
42	XB1-2400-607 запросить цену →	AR SCREW, BH, M4X6
43	XB4-7300-805 запросить цену →	AR SCREW, TP, BH3X8, S
44	XB4-7301-209 запросить цену →	AR SCREW, TP, M3X12
45	XB1-2200-405 запросить цену →	AR SCREW, BH, M2X4
46	XB2-8400-805 запросить цену →	AR SCREW, W/SPRING WASHER, M4X8

A

№	Артикул	Наименование
7	QC4-1522-000 запросить цену →	RING G17
2	QD1-2085-000 запросить цену →	BUSH, ARM ROTARY SHAFT
3	QD1-2231-000 запросить цену →	BUSHING, PRESSURE RELEASE
4	QD1-2233-000 запросить цену →	GEAR, PRESSURE RELEASE
5	QD1-2237-000 запросить цену →	GEAR, RELEASE LEVER
6	QD1-2280-000 запросить цену →	PAD, RELEASE LEVER STOPPER
7	QD1-2712-000 запросить цену →	SPRING, RELEASE LEVER
8	QD1-2884-000 запросить цену →	BUSHING, PR RELEASE
9	QM4-4208-000 запросить цену →	RELEASE LEVER узел
10	QM4-5738-000 запросить цену →	MIST FAN DUCT узел 3
11	QM4-4252-000 запросить цену →	PINCH ROLLER узел
12	QM4-4254-000 запросить цену →	PINCH ROLLER узел L
13	QM4-5352-000 запросить цену →	SHAFT PRESSURE RELEASE узел
14	QM7-4829-000 запросить цену →	HARNESS ASS’Y, TANK CVR MFAN R
15	QM7-5400-000 запросить цену →	HARNESS ASS’Y, MFAN L
16	WC4-5376-000 запросить цену →	DETECT MICRO SWITCH
17	XA9-0732-000 запросить цену →	AR SCREW, RS, M4
18	XB6-7400-805 запросить цену →	AR SCREW, FLANGED PAN HEAD, M4X8
19	QM4-4228-010 запросить цену →	MIST FAN DUCT узел 1

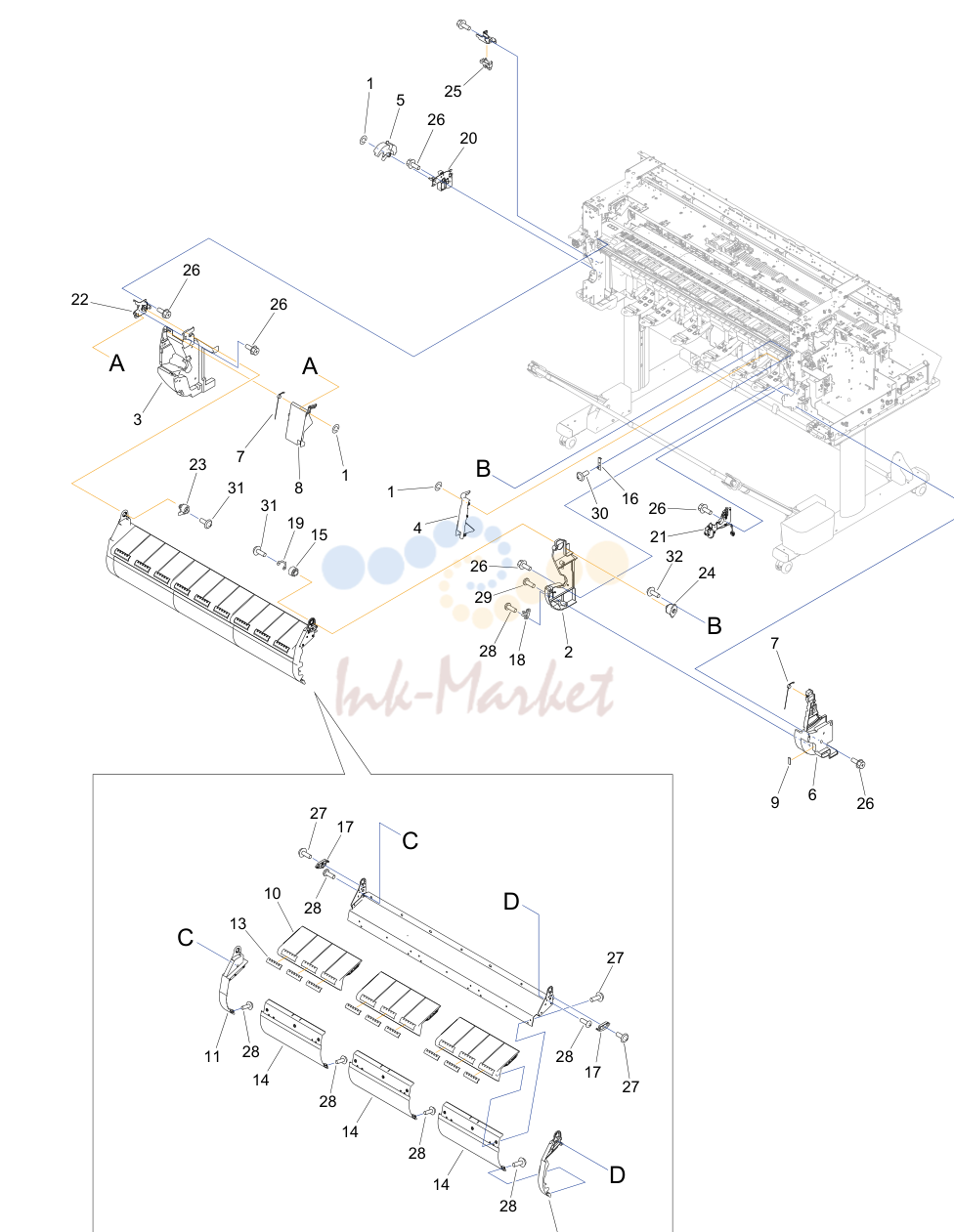

B

№	Артикул	Наименование
8	QD1-1441-000 запросить цену →	CUT WASHER
2	QD1-1721-010 запросить цену →	HOLDER, SPOOL SIDE R
3	QD1-1722-010 запросить цену →	HOLDER, SPOOL SIDE L
4	QD1-1723-000 запросить цену →	COVER, SPOOL R
5	QM5-0401-000 запросить цену →	COVER SPL GEAR узел
6	QD1-2239-000 запросить цену →	CASE, SPOOL SIDE INNER R
7	QD1-2240-000 запросить цену →	SPRING, SPOOL COVER
8	QD1-2241-000 запросить цену →	COVER, SPOOL L
9	QD1-2280-000 запросить цену →	PAD, RELEASE LEVER STOPPER
10	QD1-2429-000 запросить цену →	COVER, ROLL TOP
11	QC5-6219-000 запросить цену →	COVER, ROLL SIDE L
12	QD1-2431-000 запросить цену →	COVER, ROLL SIDE R
13	QD1-2435-000 запросить цену →	PAD, EJECT FRICTION
14	QC6-5771-000 запросить цену →	COVER, ROLL FRONT
15	QD1-2709-000 запросить цену →	CAP, ROLL COVER SHAFT
16	QD1-2710-000 запросить цену →	SPRING, EJECT EARTH
17	QD1-2863-000 запросить цену →	CAM, ROLL COVER SIDE
18	QD1-2867-000 запросить цену →	CATCH, ROLL COVER
19	QD1-2888-000 запросить цену →	SPRING, EARTH
20	QM4-4299-000 запросить цену →	SPOOL LOCK узел
21	QM4-4301-000 запросить цену →	SPOOL SENSOR узел
22	QM4-4890-000 запросить цену →	PLATE узел, SPOOL SIDE SUPPORT
23	QM4-4892-000 запросить цену →	BUSH узел, ROLL COVER L
24	QM4-4908-000 запросить цену →	DAMPER узел, ROLL COVER R
25	WG8-5935-000 запросить цену →	IC, PHOTO INTERRUPTER
26	XA9-0732-000 запросить цену →	AR SCREW, RS, M4
27	XA9-1752-000 запросить цену →	AR SCREW, TP, WASHER HEAD, M3X12
28	XB4-7300-805 запросить цену →	AR SCREW, TP, BH3X8, S
29	XB4-7401-005 запросить цену →	AR SCREW, TP, TRUSS HEAD, M4X10
30	XB6-7300-405 запросить цену →	AR SCREW, FLANGED PAN HEAD, M3X4
31	XB6-7300-605 запросить цену →	AR SCREW, TP, M3X6 (S)
32	XB6-7400-805 запросить цену →	AR SCREW, FLANGED PAN HEAD, M4X8

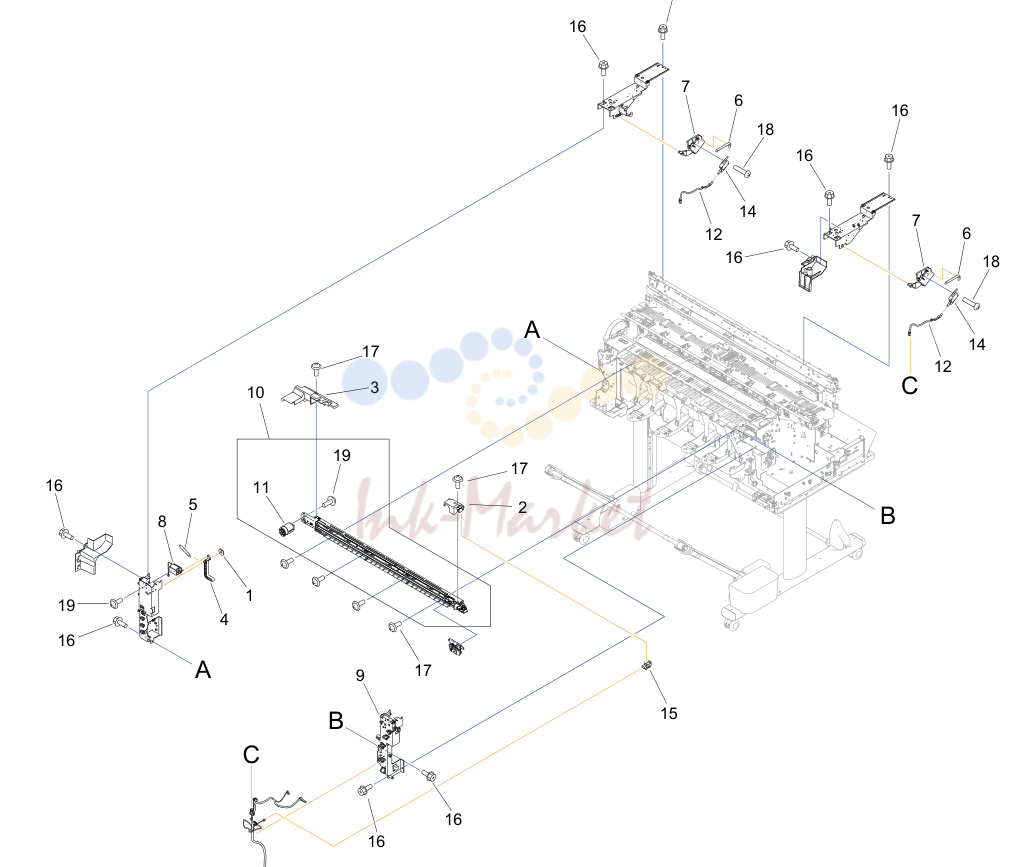

A

№	Артикул	Наименование
9	QD1-1441-000 запросить цену →	CUT WASHER
2	QD1-2221-000 запросить цену →	COVER, HOME POSITION
3	QD1-2222-000 запросить цену →	COVER, BACK POSITION
4	QD1-2408-000 запросить цену →	LOCK LEVER, ACCESS COVER L
5	QD1-2411-000 запросить цену →	SPRING, LOCK
6	QD1-2416-000 запросить цену →	PLATE, SPRING SWITCH
7	QD1-2548-000 запросить цену →	HOLDER, SWITCH
8	QK2-1484-000 запросить цену →	SOLENOID
9	QM4-4217-010 запросить цену →	LOCK ACCESS COVER узел R
10	QM5-1570-000 запросить цену →	CUTTER BLADE узел w/tool & instructions
11	QM5-1210-000 запросить цену →	CUTTER MOTOR узел, W/ENCODER
12	QM7-4831-000 запросить цену →	HARNESS ASS’Y, INTERLOCK SW
13	QM7-1829-000 запросить цену →	HARNESS ASS’Y, RSIDE FRONT
14	WC4-5384-000 запросить цену →	MICROSWITCH
15	WG8-5935-000 запросить цену →	IC, PHOTO INTERRUPTER
16	XA9-0732-000 запросить цену →	AR SCREW, RS, M4
17	XA9-1671-000 запросить цену →	AR SCREW, D, M3X8
18	XB1-2302-005 запросить цену →	AR SCREW, MACH, TRUSS HEAD, M3X20
19	XB6-7300-405 запросить цену →	AR SCREW, FLANGED PAN HEAD, M3X4

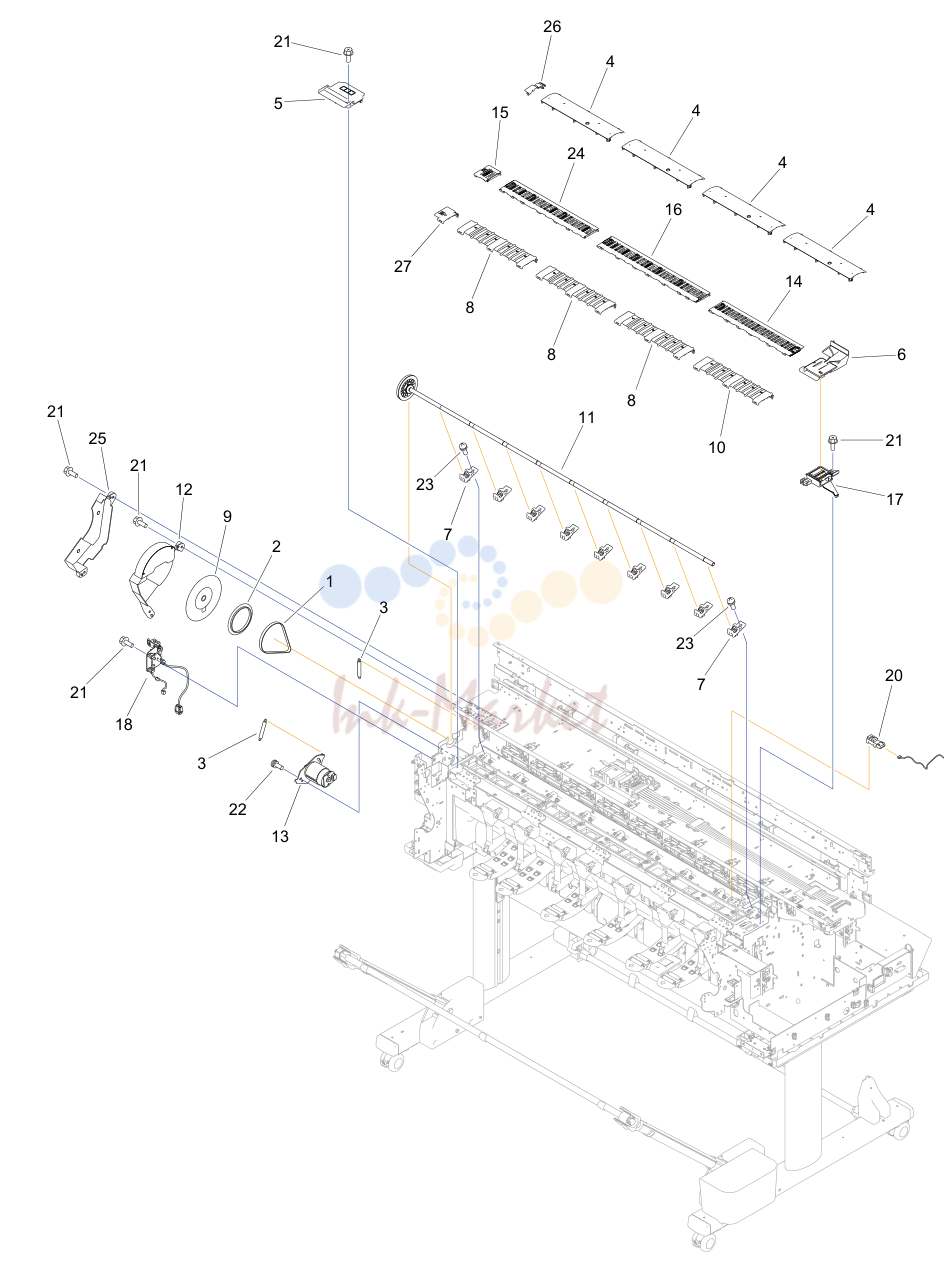

Рисунок 10

№	Артикул	Наименование
10	QC5-8098-000 запросить цену →	BELT, PAPER TRANSPORT
2	QC4-8784-000 запросить цену →	FLANGE, PULLEY
3	QC5-8099-000 запросить цену →	SPRING, TENSION
4	QD1-1758-000 запросить цену →	PLATEN, REAR
5	QD1-1760-000 запросить цену →	AWAY PLATEN
6	QD1-1761-000 запросить цену →	PLATEN, INK PRE EJECTION
7	QD1-2079-000 запросить цену →	HOLDER, PAPER FEED ROLLER
8	QD1-2244-010 запросить цену →	PLATEN, UNDER A
9	QD1-2702-000 запросить цену →	FILM, TIMING SLIT DISK
10	QD1-2801-010 запросить цену →	PLATEN, UNDER HOME
11	QL3-0359-000 запросить цену →	PAPER FEED ROLLER узел
12	QM4-5388-000 запросить цену →	CODEWHEEL COVER узел
13	QM4-5389-000 запросить цену →	PAPER FEED MOTOR узел
14	QM4-5348-000 запросить цену →	PLATEN узел, TOP A
15	QM4-5363-000 запросить цену →	PLATEN узел, TOP AWAY
16	QM4-5349-000 запросить цену →	PLATEN узел, TOP B
17	QM4-4277-000 запросить цену →	PRE PRINTING PLATEN BASE ASS’Y
18	QM4-4288-000 запросить цену →	PAPER FEED ENCODER узел
19	QM7-4828-000 запросить цену →	HARNESS ASS’Y, LFPE SNS
20	WG8-5677-000 запросить цену →	PHOTO INTERRUPTER
21	XA9-0732-000 запросить цену →	AR SCREW, RS, M4
22	XA9-1161-000 запросить цену →	AR SCREW, W/WASHER, M3X8
23	XB2-8400-805 запросить цену →	AR SCREW, W/SPRING WASHER, M4X8
24	QM4-5350-000 запросить цену →	PLATEN узел, TOP C
25	QC5-8774-000 запросить цену →	COVER, PF ENCODER OUTER
26	QC5-6116-000 запросить цену →	PLATEN, REAR COLLAR
27	QC5-6218-000 запросить цену →	PLATEN, UNDER C

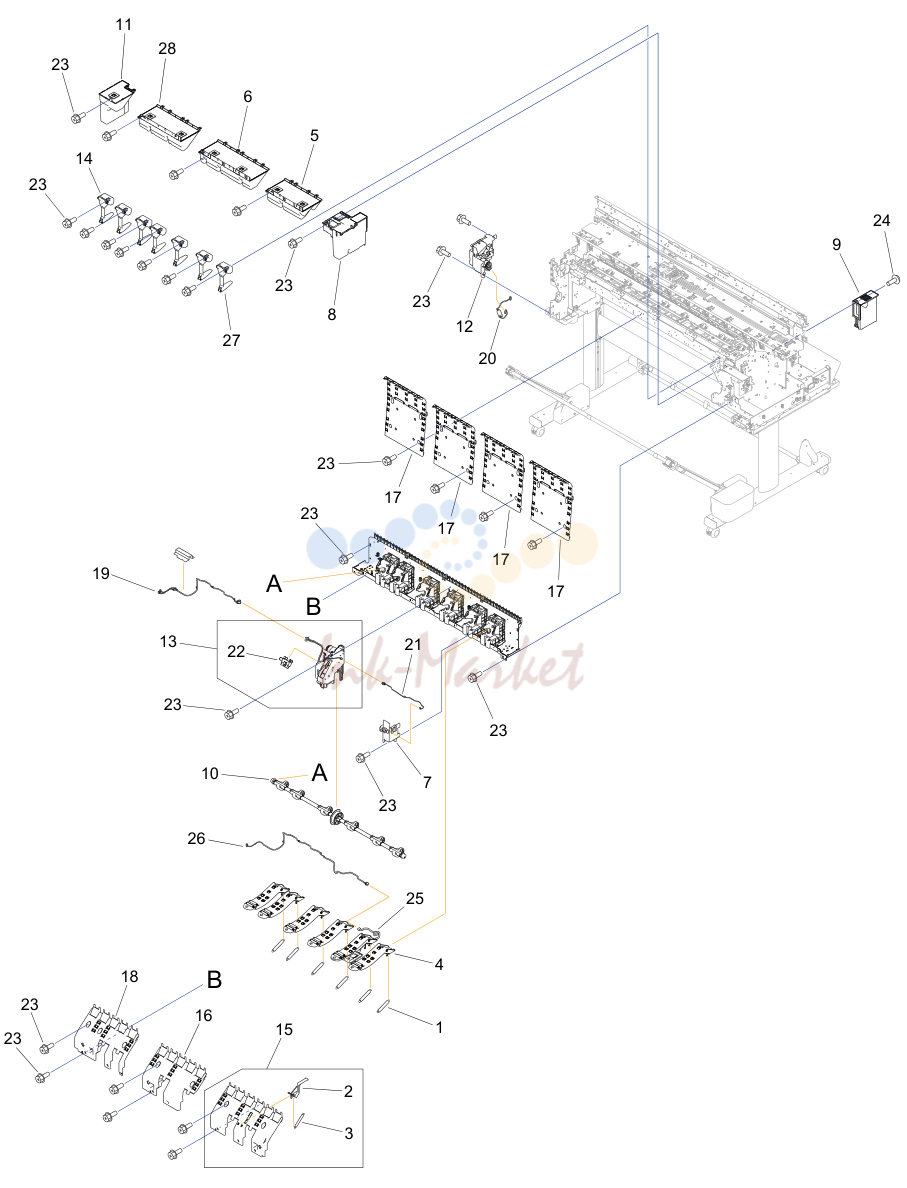

B

№	Артикул	Наименование
11	QD1-1677-000 запросить цену →	SPRING, PAPER SET
2	QD1-2159-000 запросить цену →	LEVER, PAPER FEED SENSOR
3	QD1-2160-000 запросить цену →	SPRING, PAPER FEED SENSOR
4	QM5-1308-000 запросить цену →	NIP ARM узел
5	QM4-4241-000 запросить цену →	WASTE INK ABSORBER узел A
6	QM4-4242-000 запросить цену →	WASTE INK ABSORBER узел B
7	QM4-4249-010 запросить цену →	ROLL PAPER FEED SENSOR узел
8	QM4-5861-000 запросить цену →	SUCTION FAN узел
9	QM5-1372-000 запросить цену →	SUCTION FAN DUCT узел
10	QM4-5358-000 запросить цену →	CAM SHAFT узел
11	QM4-5751-000 запросить цену →	WASTE INK ABSORBER узел
12	QM4-8678-000 запросить цену →	ACTIVE ROLL BRAKE узел
13	QM4-8715-000 запросить цену →	DRIVE NIP ARM узел
14	QM5-0344-000 запросить цену →	FLAPPER SEPARATE узел
15	QM4-4933-000 запросить цену →	GUIDE узел, LOW A
16	QM4-4934-000 запросить цену →	GUIDE узел, LOW B
17	QM4-5853-010 запросить цену →	GUIDE узел, OUTSIDE A
18	QM4-6304-000 запросить цену →	GUIDE узел, LOW C
19	QM7-5401-000 запросить цену →	HARNESS ASS’Y, UP RLNIP RELAY
20	QM7-4872-000 запросить цену →	HARNESS ASS’Y, ARB MOTOR
21	QM7-4884-000 запросить цену →	HARNESS ASS’Y, RLNIP PF SNS
22	WG8-5935-000 запросить цену →	IC, PHOTO INTERRUPTER
23	XA9-0732-000 запросить цену →	AR SCREW, RS, M4
24	XB6-7400-805 запросить цену →	AR SCREW, FLANGED PAN HEAD, M4X8
25	QM5-1309-000 запросить цену →	NIP ARM SENSOR узел
26	QM7-5402-000 запросить цену →	HARNESS ASS’Y, ROLL SEP RLY
27	QM5-0354-000 запросить цену →	FLAPPER SEPARATE узел W/SP
28	QM4-5354-000 запросить цену →	WASTE INK ABSORBER узел E

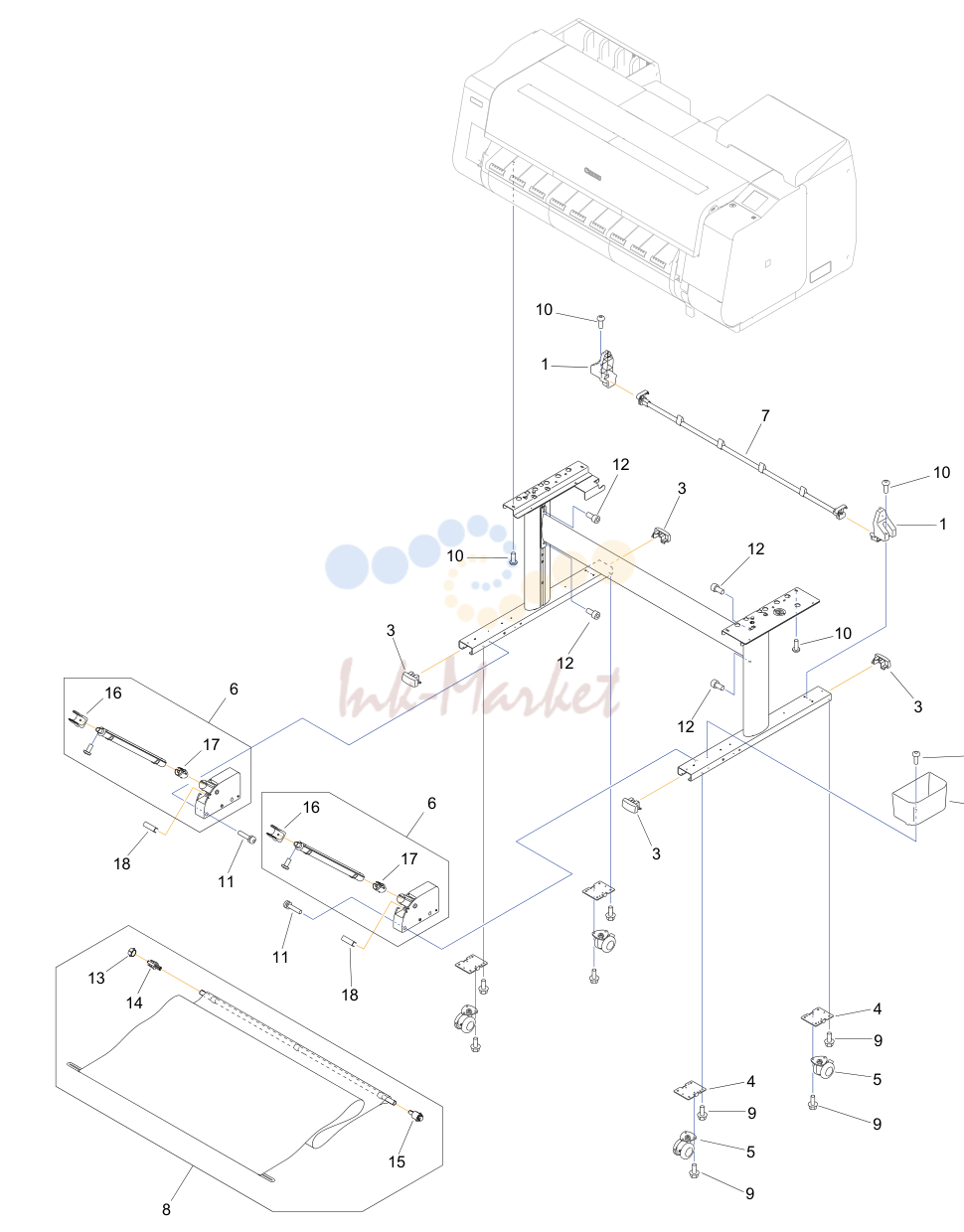

Рисунок 12

№	Артикул	Наименование
12	QD1-2522-000 запросить цену →	HOLDER, REAR ROD
2	QD1-2736-000 запросить цену →	BOX
3	QD1-2787-000 запросить цену →	CAP, STAND
4	QD1-2879-000 запросить цену →	PLATE, CASTER
5	QD1-2880-000 запросить цену →	CASTER, W/LOCK
6	QM4-4294-020 запросить цену →	SIDE ROD узел
7	QM4-5295-000 запросить цену →	REAR ROD узел
8	QM4-5296-010 запросить цену →	TOP ROD узел
9	XA9-0949-000 запросить цену →	AR SCREW, RS, M4X10
10	QC5-8008-000 запросить цену →	SCREW, HEX SOCKET M4X10
11	QC4-9303-000 запросить цену →	BOLT, HEXAGON BUTTON, M4X30
12	XB7-1080-169 запросить цену →	AR SCREW, MACHINE M8X16
13	QD1-2740-000 запросить цену →	CAP SUPPORT, TOP ROD L
14	QD1-2521-010 запросить цену →	CAP, TOP ROD L
15	QM4-8680-010 запросить цену →	BASKET ROLL узел
16	QD1-2529-000 запросить цену →	ROD JOINT
17	QD1-2528-000 запросить цену →	ROD END
18	QC5-8788-000 запросить цену →	PTATE, LOCK

Рисунок 13

№	Артикул	Наименование
13	AY3-4615-000 запросить цену →	PLATE, PURGE CHECK
2	AY3-4609-000 запросить цену →	GREASE, FLOIL G-31KB
3	AY3-4595-000 запросить цену →	TUBE, WASTE INK
4	QC3-5565-000 запросить цену →	TUBE, WASTE INK
6	QC2-6710-000 запросить цену →	STOPPER
7	QD1-2904-000 запросить цену →	TOOL, CUTTER SPACER
1	QD1-1441-000 запросить цену →	CUT WASHER
2	QD1-1443-000 запросить цену →	BUSHING, DRIVE
3	QD1-1785-000 запросить цену →	SPRING, LOCK A
4	QD1-1787-000 запросить цену →	SPRING, LOCK C
5	QD1-1788-000 запросить цену →	ROLLER, LOCK
6	QD1-1789-000 запросить цену →	LOCK LEVER A
7	QL2-8481-000 запросить цену →	LEVER ASS’Y, SPL LOCK R
8	QD1-1791-000 запросить цену →	HOLDER, SPOOL R
9	QD1-2588-000 запросить цену →	KNOB, OPERATION
10	QD1-2593-000 запросить цену →	PLATE, SPOOL GROUND
11	QD1-2725-000 запросить цену →	COVER, SIDE R REAR
12	QD1-2726-000 запросить цену →	COVER, SIDE R
13	QM4-4898-000 запросить цену →	HANDLE узел, LOWER SUPPORT R
14	QM4-4914-000 запросить цену →	OPERATION PANEL узел, RU
15	QM4-4915-000 запросить цену →	COVER узел, SIDE OUTER R
16	QM7-4877-000 запросить цену →	HARNESS ASS’Y, RU PANEL RLY
17	WG8-5935-000 запросить цену →	IC, PHOTO INTERRUPTER
18	XD2-1100-322 запросить цену →	RETAINING RING (E-TYPE)
19	XA9-0732-000 запросить цену →	AR SCREW, RS, M4
20	XB4-7300-805 запросить цену →	AR SCREW, TP, BH3X8, S
2	QM5-0401-000 запросить цену →	COVER SPL GEAR узел
3	QD1-1795-010 запросить цену →	HOLDER, SPOOL L
4	QD1-2656-000 запросить цену →	COVER, SIDE L SUB
5	QD1-2784-000 запросить цену →	COVER, SIDE TOP L
6	QD1-2853-000 запросить цену →	CAP, COVER SIDE L
7	QK2-1476-000 запросить цену →	CABLE, ROLL узел
8	QM4-4897-000 запросить цену →	HANDLE узел, LOWER SUPPORT L
9	QM4-5865-000 запросить цену →	I/F плата узел, RU
10	QM4-4299-000 запросить цену →	SPOOL LOCK узел
11	QM4-5755-000 запросить цену →	COVER узел, SIDE OUTER L
12	QM4-8678-000 запросить цену →	ACTIVE ROLL BRAKE узел
13	QM7-4871-000 запросить цену →	HARNESS ASS’Y, LO SPL SOL
14	QM7-4872-000 запросить цену →	HARNESS ASS’Y, ARB MOTOR
15	QM7-4873-000 запросить цену →	HARNESS ASS’Y, LO SPLSET L

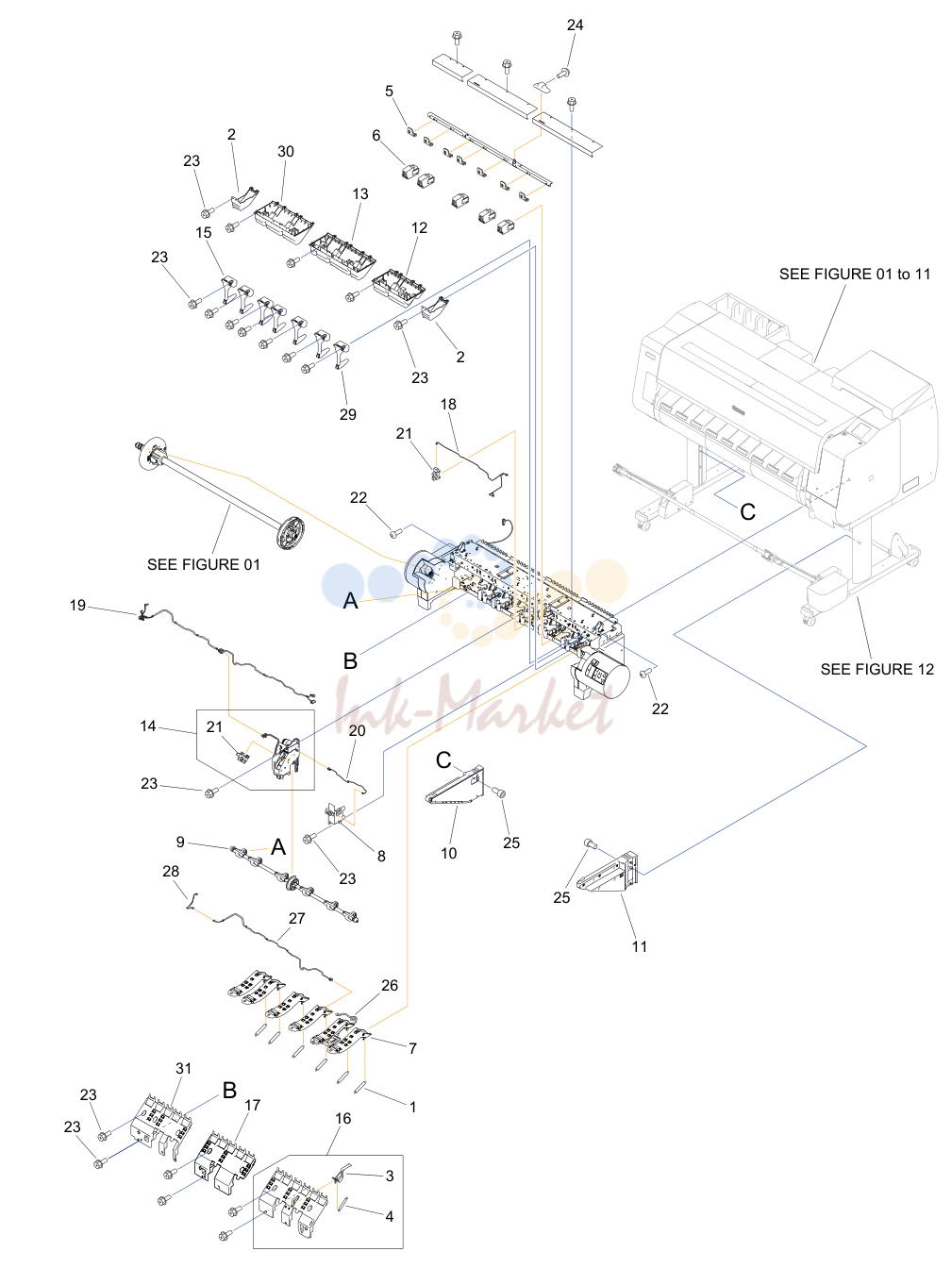

Рисунок 01

№	Артикул	Наименование
1	QD1-1677-000 запросить цену →	SPRING, PAPER SET
2	QC5-6312-000 запросить цену →	GUIDE, UPPER
3	QD1-2159-000 запросить цену →	LEVER, PAPER FEED SENSOR
4	QD1-2160-000 запросить цену →	SPRING, PAPER FEED SENSOR
5	QD1-2595-000 запросить цену →	CAM, FLAP SELEC
6	QD1-2602-000 запросить цену →	SUPPORT, FLAP SELEC
7	QM4-4926-010 запросить цену →	NIP ARM узел
8	QM4-4249-010 запросить цену →	ROLL PAPER FEED SENSOR узел
9	QM4-5358-000 запросить цену →	CAM SHAFT узел
10	QM4-4342-000 запросить цену →	RAIL узел L
11	QM4-4343-000 запросить цену →	RAIL узел R
12	QM4-4859-000 запросить цену →	PAPER GUIDE ROLLER узел, RU A
13	QM4-4860-000 запросить цену →	PAPER GUIDE ROLLER узел, RU B
14	QM4-8715-000 запросить цену →	DRIVE NIP ARM узел
15	QM4-8718-000 запросить цену →	FLAPPER SEPARATE узел
16	QM4-4927-010 запросить цену →	GUIDE узел, LOW A
17	QM4-4928-000 запросить цену →	GUIDE узел, LOW B
18	QM7-4876-000 запросить цену →	HARNESS ASS’Y, LO FLAP SPLSET
19	QM7-5415-000 запросить цену →	HARNESS ASS’Y, RU MAIN
20	QM7-4884-000 запросить цену →	HARNESS ASS’Y, RLNIP PF SNS
21	WG8-5935-000 запросить цену →	IC, PHOTO INTERRUPTER
22	QC5-8008-000 запросить цену →	SCREW, HEX SOCKET M4X10
23	XA9-0732-000 запросить цену →	AR SCREW, RS, M4
24	XB6-7300-605 запросить цену →	AR SCREW, TP, M3X6 (S)
25	XB7-1080-169 запросить цену →	AR SCREW, MACHINE M8X16
26	QM4-5356-000 запросить цену →	NIP ARM SENSOR узел
27	QM7-5402-000 запросить цену →	HARNESS ASS’Y, ROLL SEP RLY
28	QM7-5412-000 запросить цену →	HARNESS ASS’Y, LO ROLL SEP RLY
29	QM5-0354-000 запросить цену →	FLAPPER SEPARATE узел W/SP
30	QM4-5757-000 запросить цену →	PAPER GUIDE ROLLER узел, RU E
31	QM4-4929-000 запросить цену →	GUIDE узел, LOW C
