Canon imagePROGRAF Pro 526 Pro 2600 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- (J169)
- Рисунок 2
- (J802)
- (J101)
- (A17)
- (J32)
- (J101)

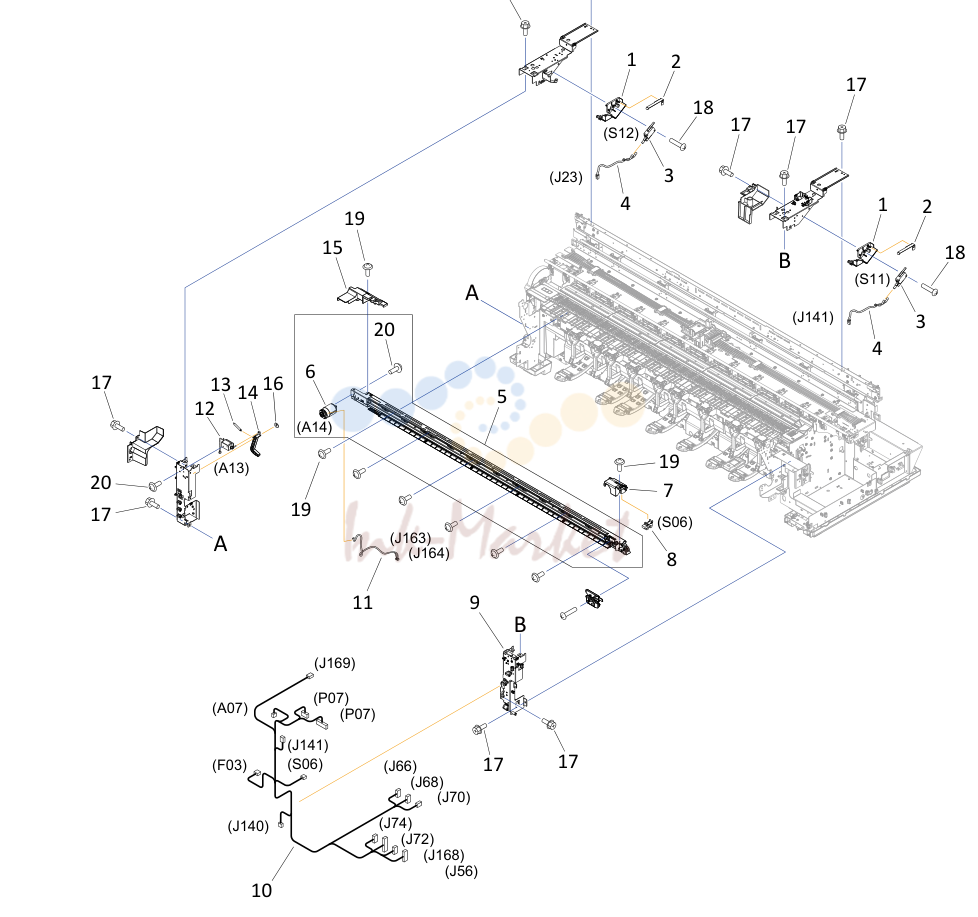

- (S06)
- (F04)
- (J161)

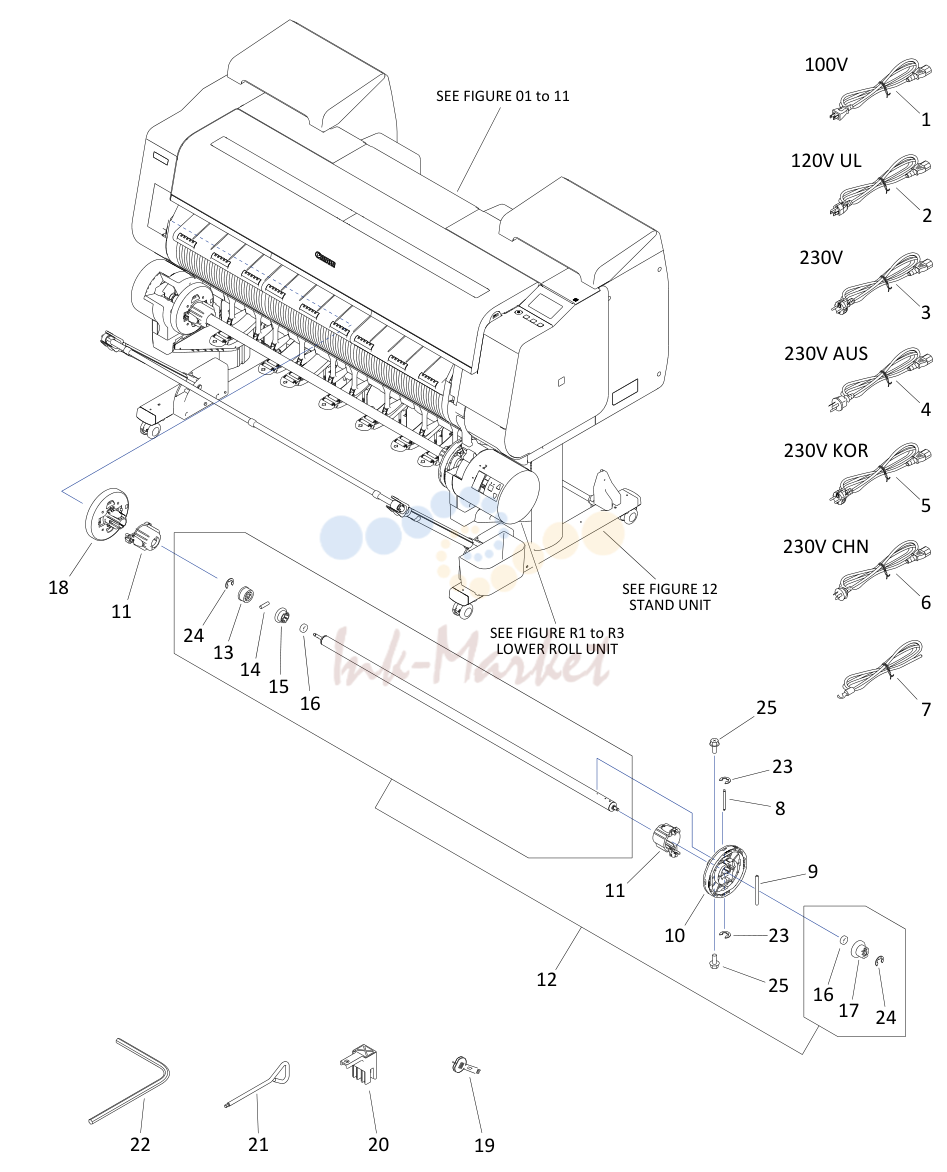

- Рисунок 11

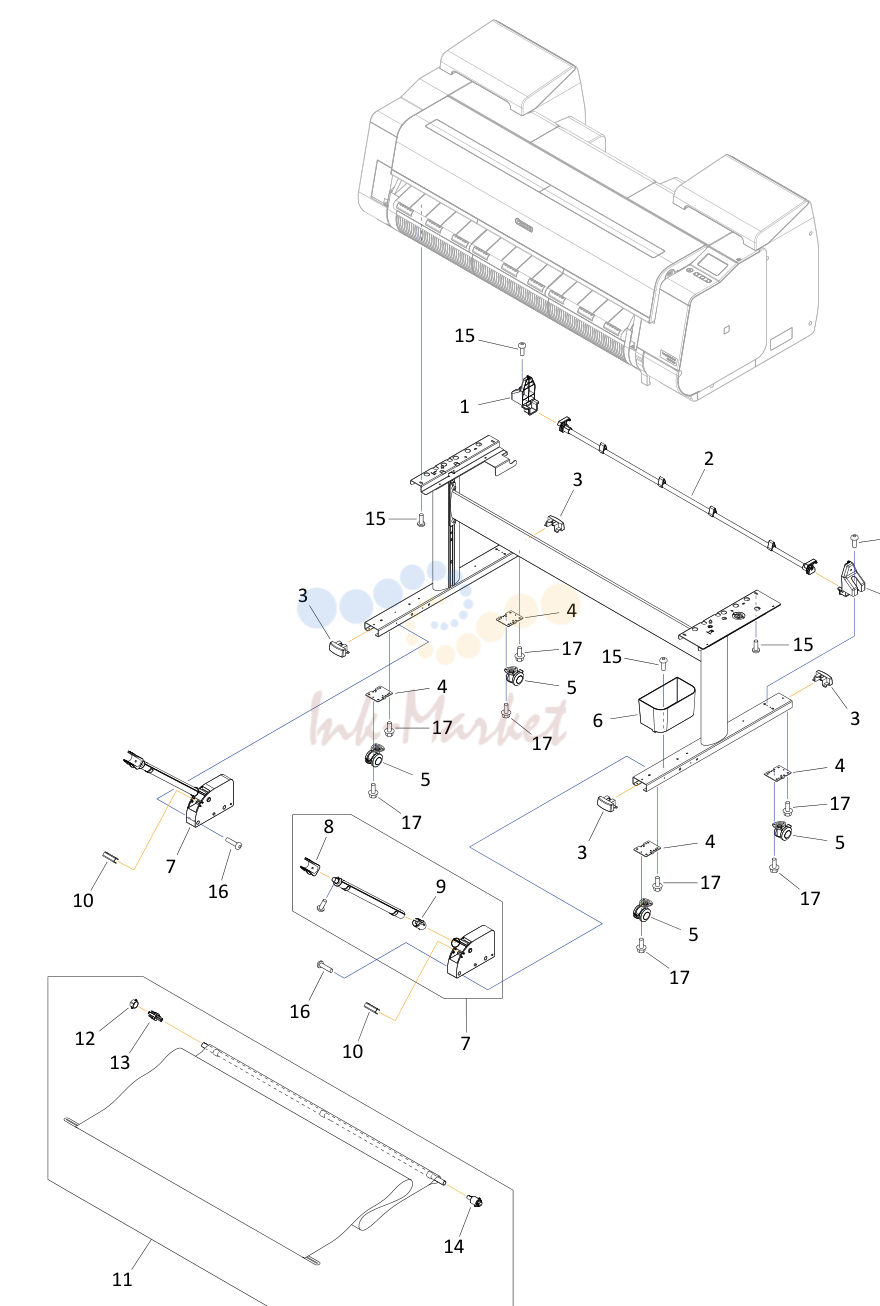

- Рисунок 12
- Рисунок 13

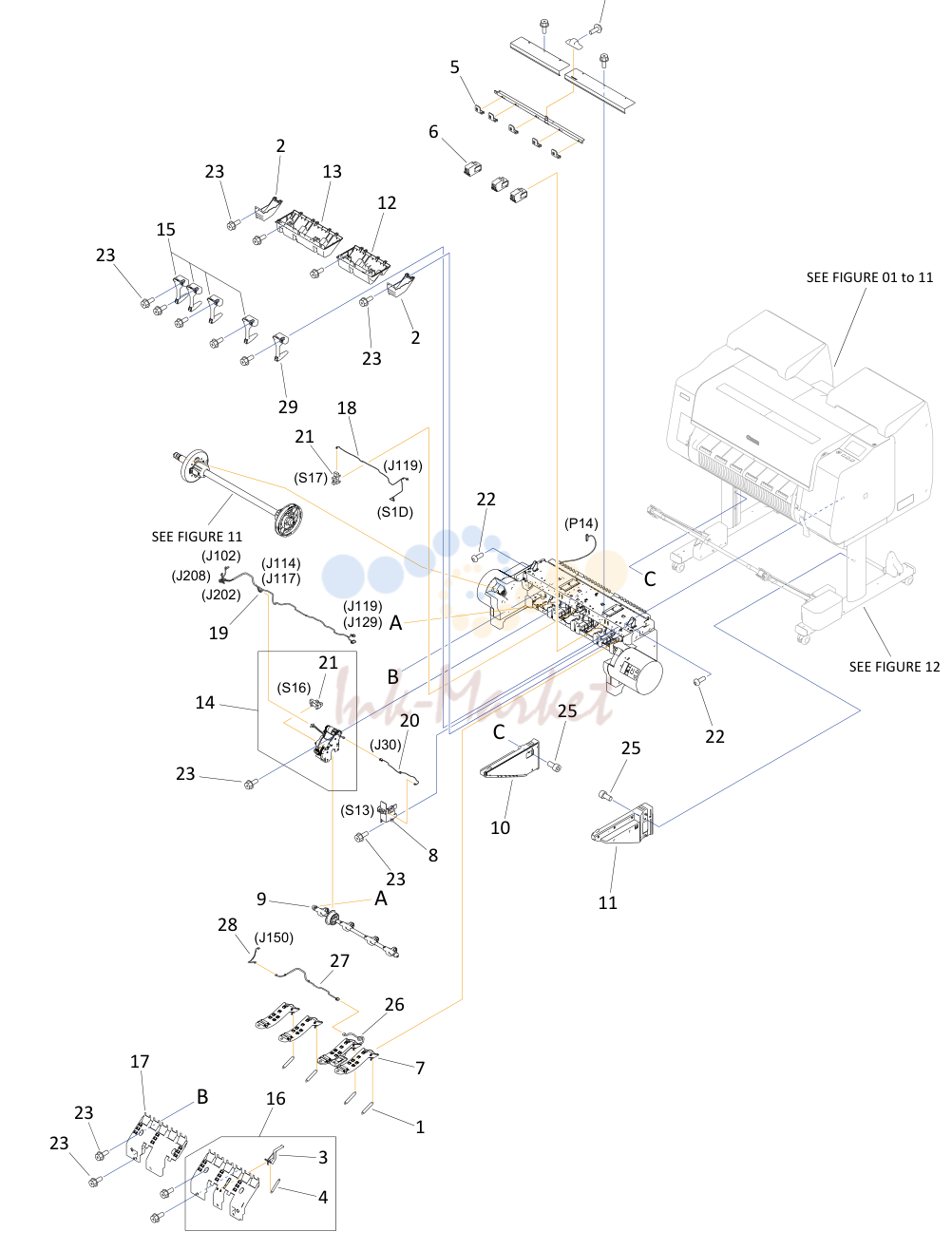

- SEE FIGURE 01 to 11

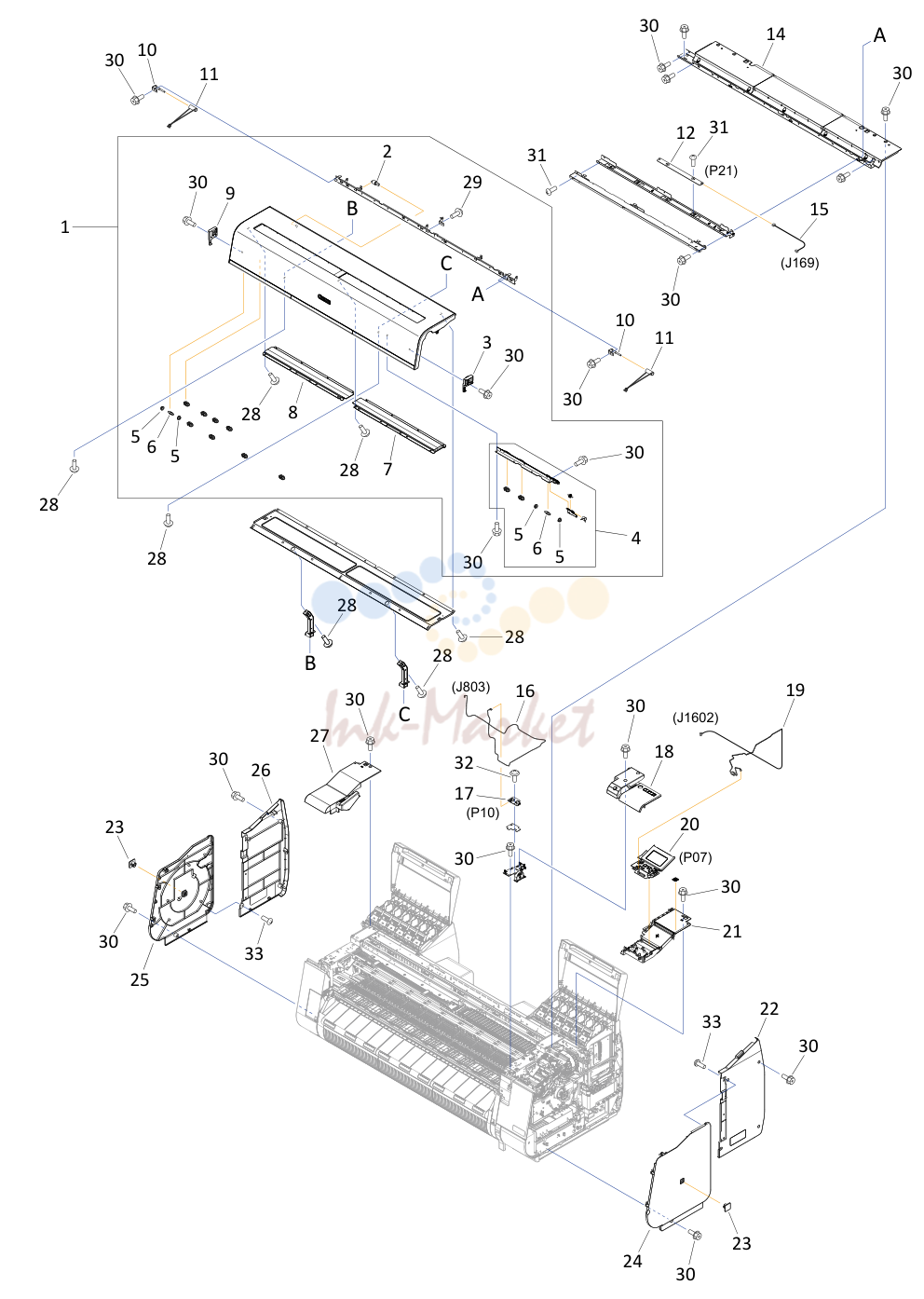

(J169)
| № | Артикул | Наименование |
|---|---|---|
| 1 | QM5-4487-000 запросить цену → | ACCESS COVER узел S |
| 2 | QD1-2912-000 запросить цену → | ROTARY DAMPER |
| 3 | QD1-2550-000 запросить цену → | LEVER, LOCK R |
| 4 | QM4-4350-000 запросить цену → | GUARD ACCESS COVER узел W/SPUR |
| 5 | QD1-1358-000 запросить цену → | ROLLER, PRESS |
| 6 | QD1-1359-000 запросить цену → | SHAFT, PRESS ROLLER |
| 7 | QC6-5818-000 запросить цену → | WINDOW R |
| 8 | QC6-5819-000 запросить цену → | WINDOW |
| 9 | QD1-2549-000 запросить цену → | LEVER, LOCK L |
| 10 | QL2-8518-000 запросить цену → | HINGE ASS'Y, ACCESS COVER SP |
| 11 | QD1-2557-000 запросить цену → | SPRING, ACCESS COVER |
| 12 | QM8-1230-000 запросить цену → | INTERNAL LIGHT плата узел |
| 14 | QM5-4024-000 запросить цену → | COVER узел, BACK TOP CENTER |
| 15 | QM8-1242-000 запросить цену → | HARNESS ASS'Y, INTERNAL LIGHT |
| 16 | QK2-1480-000 запросить цену → | CABLE, USB RELAY |
| 17 | QM7-4757-000 запросить цену → | USB HOST плата узел |
| 18 | QC8-2557-000 запросить цену → | COVER, FRONT TOP R JP |
| 18 | QC8-2558-000 запросить цену → | COVER, FRONT TOP R EN |
| 18 | QC8-2559-000 запросить цену → | COVER, FRONT TOP R CN |
| 19 | QM7-4869-000 запросить цену → | HARNESS ASS'Y, PANEL LVDS |
| 20 | QM5-4051-010 запросить цену → | OPERATION PANEL узел |
| 21 | QM5-4045-000 запросить цену → | COVER узел, BACK TOP R |
| 22 | QM5-4050-000 запросить цену → | COVER узел, SIDE R B |
| 23 | QC8-2548-000 запросить цену → | CAP, SIDE COVER |
| 24 | QC8-2547-000 запросить цену → | COVER, SIDE R A |
| 25 | QC8-2578-000 запросить цену → | COVER, SIDE L A |
| 26 | QM5-4088-000 запросить цену → | COVER узел, SIDE L B |
| 27 | QM5-4083-000 запросить цену → | COVER узел, TOP L |
| 28 | QU1-9072-000 запросить цену → | SCREW, TAPPING,C.S.HEAD M4X10 |
| 29 | XA9-1164-000 запросить цену → | AR SCREW, RS, M3X6.5 |
| 30 | XA9-0732-000 запросить цену → | AR SCREW,RS,M4 |
| 31 | XB1-2300-405 запросить цену → | AR SCREW, MACH. BH, M3X4 |
| 32 | XB6-7300-405 запросить цену → | AR SCREW, TP, M3X4 |
| 33 | XB4-7401-005 запросить цену → | AR SCREW,TAPPING,TRUSS HEAD,M4X10 |

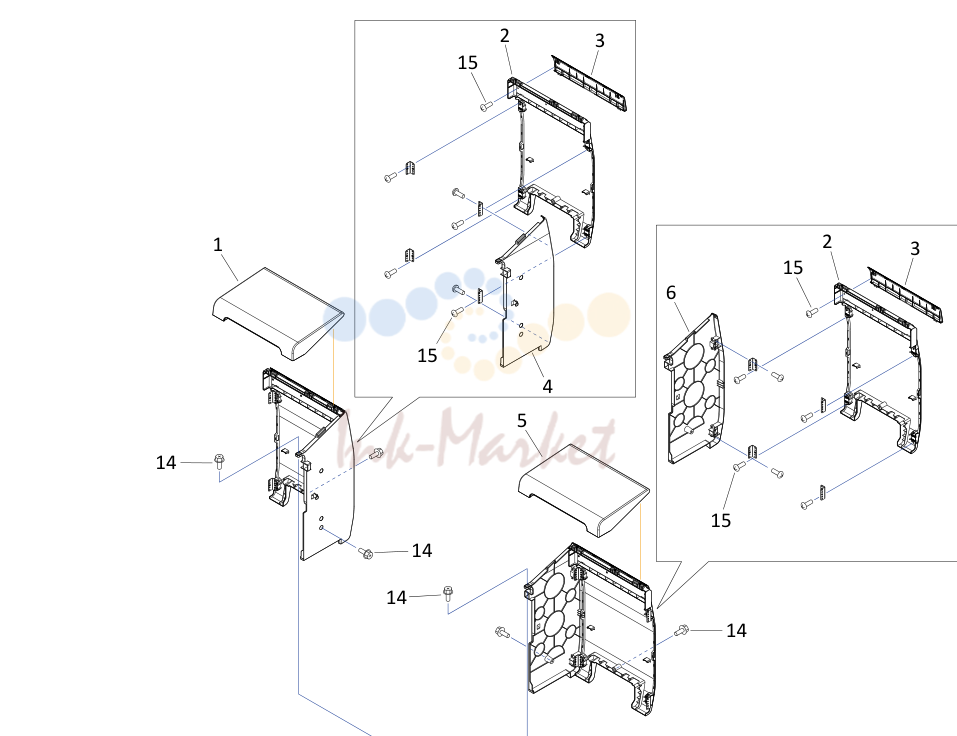

Рисунок 2
| № | Артикул | Наименование |
|---|---|---|
| 2 | QM5-4085-000 запросить цену → | COVER узел, INK TANK, TOP L |
| 2 | QC8-2550-000 запросить цену → | COVER, INK TANK BACK |
| 3 | QC8-2552-000 запросить цену → | COVER, INK TANK TOP BACK |
| 4 | QC8-2577-000 запросить цену → | COVER, INK TANK L INSIDE |
| 5 | QM5-4047-000 запросить цену → | COVER узел, INK TANK, TOP R |
| 6 | QC8-2551-000 запросить цену → | COVER, INK TANK R INSIDE |
| 9 | QD1-2553-000 запросить цену → | HANDLE, INKTANK BACK |
| 10 | QC8-2606-000 запросить цену → | COVER, FRONT R |
| 11 | QM5-4044-000 запросить цену → | COVER узел, MTC |
| 12 | QC8-2627-000 запросить цену → | PRODUCT NAME PLATE PRO-2600 |
| 12 | QC8-2633-000 запросить цену → | PRODUCT NAME PLATE PRO-526 |
| 13 | QC8-2580-000 запросить цену → | COVER, FRONT L |
| 14 | XA9-0732-000 запросить цену → | AR SCREW,RS,M4 |
| 15 | XB4-7300-805 запросить цену → | AR SCREW, TP, BH3X8, S |

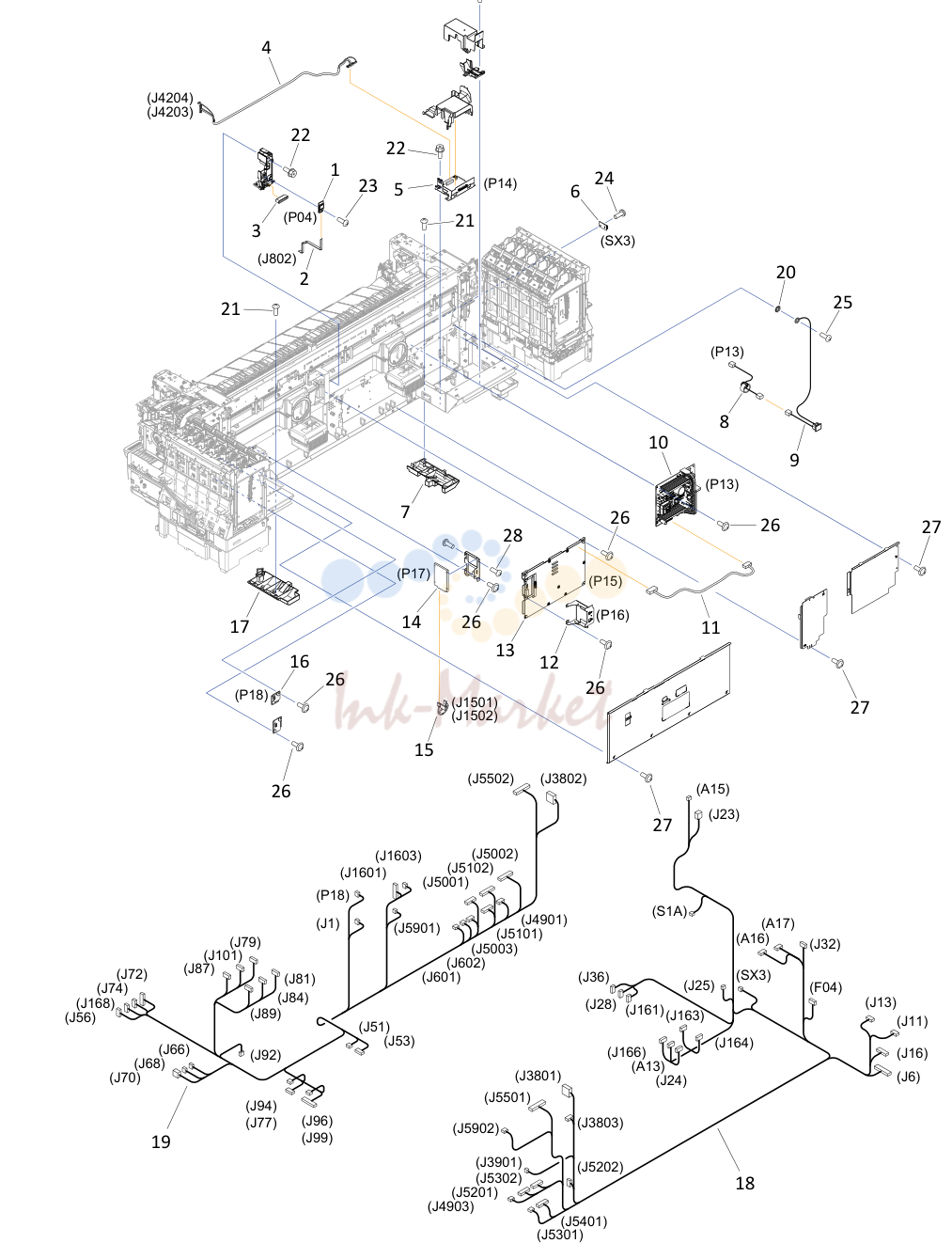

(J802)
| № | Артикул | Наименование |
|---|---|---|
| 3 | QM5-2817-010 запросить цену → | WIRELESS LAN BOARD ASS'Y |
| 2 | QK2-2196-000 запросить цену → | FFC, WIRELESS LAN |
| 3 | WE8-6628-000 запросить цену → | CORE, RING FERRITE |
| 4 | QM7-5410-000 запросить цену → | HARNESS ASS'Y, RU RELAY |
| 5 | QM4-5335-000 запросить цену → | RELAY плата узел, RU |
| 6 | WP2-5410-000 запросить цену → | SENSOR, HUMIDITY |
| 7 | QM4-8696-000 запросить цену → | INK SUPPLY MOUNT BASE узел L |
| 8 | QM7-4824-000 запросить цену → | HARNESS ASS'Y, INLET RELAY |
| 9 | QM7-4826-000 запросить цену → | INLET HARNESS узел |
| 10 | QM5-4095-000 запросить цену → | POWER SUPPLY узел |
| 11 | QM7-4821-000 запросить цену → | HARNESS ASS'Y, POWER SUPPLY |
| 12 | QM4-4368-000 запросить цену → | I/F плата узел |
| 13 | QM5-4102-010 запросить цену → | MAIN плата узел |
| 14 | WM2-5301-000 запросить цену → | HDD, MQ01ABU050W |
| 15 | QK2-1752-000 запросить цену → | HDD CABLE ASS'Y |
| 16 | QM7-1802-000 запросить цену → | BACKUP плата узел |
| 17 | QM4-8697-000 запросить цену → | INK SUPPLY MOUNT BASE узел R |
| 18 | QM8-1239-000 запросить цену → | HARNESS ASS'Y, L |
| 19 | QM8-1236-000 запросить цену → | HARNESS ASS'Y, R |
| 20 | XD1-4200-402 запросить цену → | WASHER, TOOTHED LOCK, M4 |
| 21 | XB4-7401-005 запросить цену → | AR SCREW,TAPPING,TRUSS HEAD,M4X10 |
| 22 | XA9-0732-000 запросить цену → | AR SCREW,RS,M4 |
| 23 | XB4-7200-805 запросить цену → | AR SCREW M2X8 |
| 24 | XB4-7300-805 запросить цену → | AR SCREW, TP, BH3X8, S |
| 25 | XB1-2400-607 запросить цену → | AR SCREW, CROSS-RECESS, FCH |
| 26 | XB6-7300-605 запросить цену → | AR SCREW, TP, M3X6 (S) |
| 27 | XB6-7400-805 запросить цену → | AR SCREW, TP, M4X8 |
| 28 | XB1-2300-405 запросить цену → | AR SCREW, MACH. BH, M3X4 |

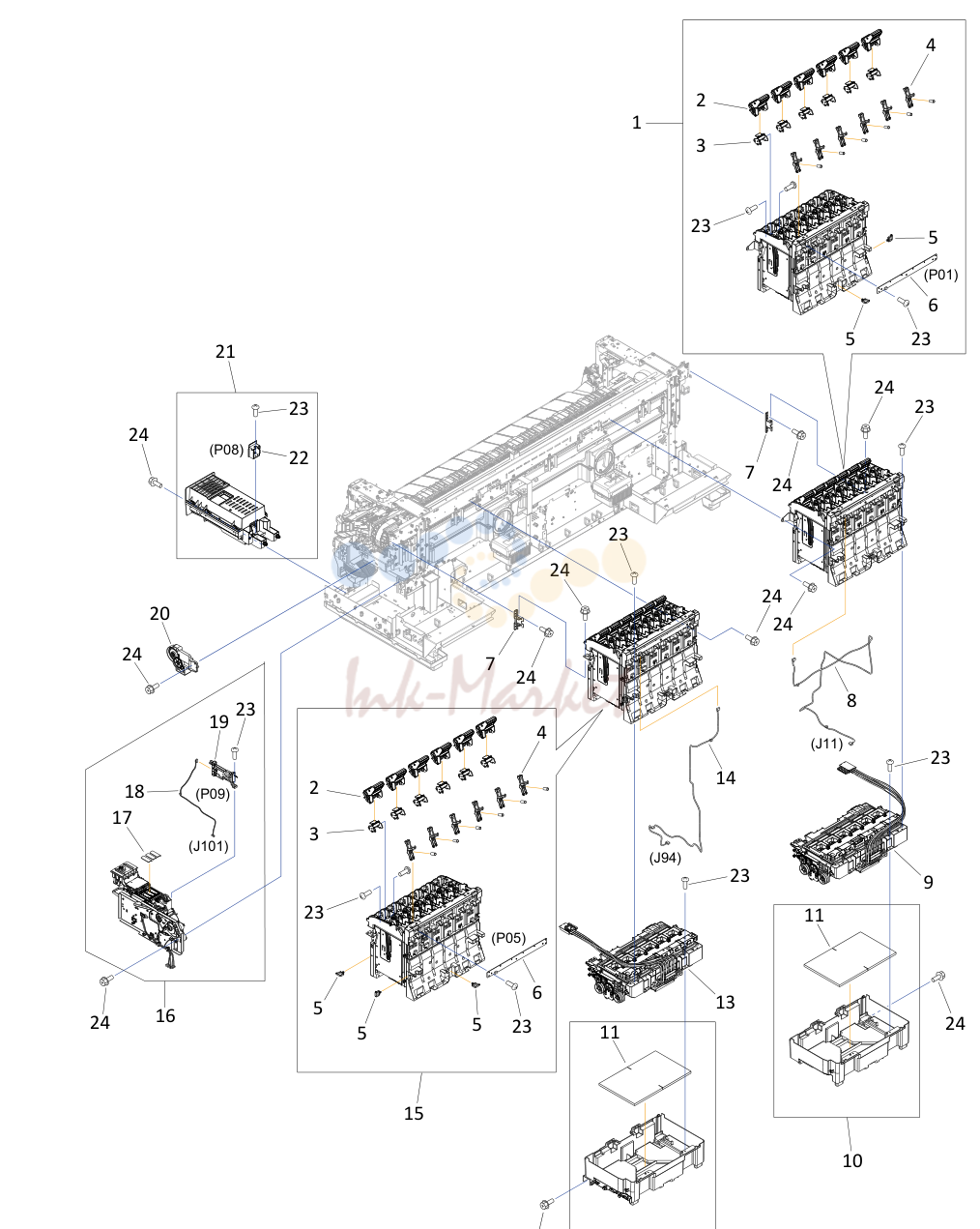

(J101)
| № | Артикул | Наименование |
|---|---|---|
| 4 | QM5-3954-000 запросить цену → | INK SUPPLY TANK HOLDER узел L |
| 2 | QM4-4923-010 запросить цену → | HANDLE узел, INK TANK S |
| 3 | QD1-2326-010 запросить цену → | LEVER, INK TANK |
| 4 | QD1-2332-000 запросить цену → | EJECT LEVER, INK TANK |
| 5 | WT2-5738-000 запросить цену → | CLAMP,CABLE |
| 6 | QM7-4761-000 запросить цену → | TANK LED плата узел |
| 7 | QD1-2579-000 запросить цену → | UPPER GUIDE, INK TANK |
| 8 | QM7-4835-000 запросить цену → | HARNESS ASS'Y, TANKLED L RLY |
| 9 | QM4-8640-010 запросить цену → | SUB INK TANK узел L |
| 10 | QM4-4197-000 запросить цену → | INK SUPPLY MOUNT узел L |
| 11 | QD1-2348-000 запросить цену → | ABSORBER, INK |
| 12 | QM5-1174-000 запросить цену → | INK SUPPLY MOUNT узел R |
| 13 | QM4-8641-010 запросить цену → | SUB INK TANK узел R |
| 14 | QM7-4834-000 запросить цену → | HARNESS ASS'Y, TANKLED R RLY |
| 15 | QM5-3953-000 запросить цену → | INK SUPPLY TANK HOLDER узел R |
| 16 | QM5-4100-000 запросить цену → | PURGE узел |
| 17 | QC5-1993-000 запросить цену → | ABSORBER, CAP |
| 18 | QM7-4845-000 запросить цену → | HARNESS ASS'Y, HEAD MANAGEMENT |
| 19 | QM5-4101-000 запросить цену → | HEAD MANAGEMENT SENSOR узел |
| 20 | QM4-8710-000 запросить цену → | LIFT узел |
| 21 | QM4-4226-000 запросить цену → | WASTE INK TANK узел |
| 22 | QM4-4287-000 запросить цену → | ROM BOARD узел |
| 23 | XB4-7300-805 запросить цену → | AR SCREW, TP, BH3X8, S |
| 24 | XA9-0732-000 запросить цену → | AR SCREW,RS,M4 |

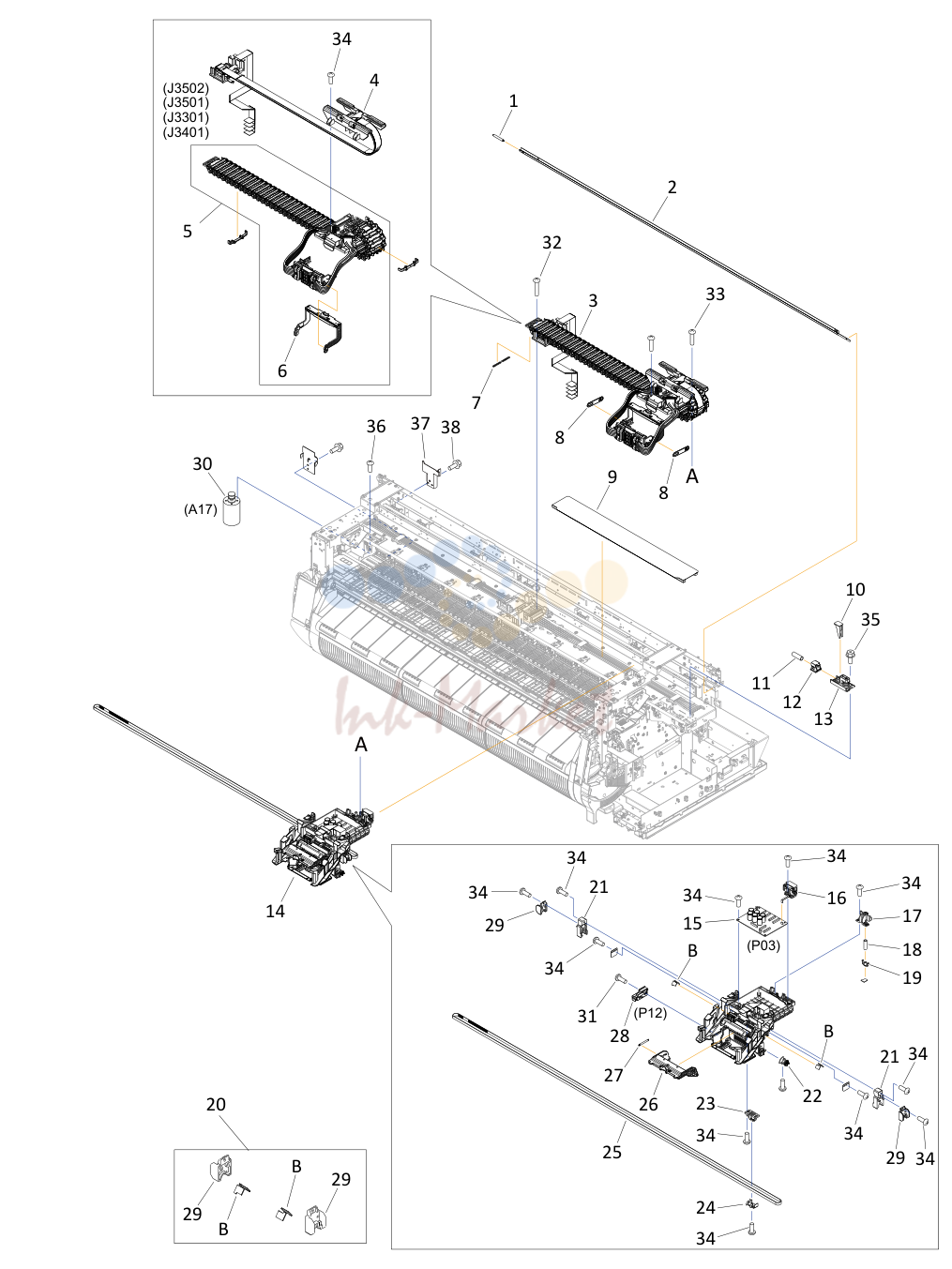

(A17)
| № | Артикул | Наименование |
|---|---|---|
| 5 | QD1-2420-000 запросить цену → | SPRING, FILM STRIP |
| 2 | QD1-2177-000 запросить цену → | FILM, TIMING SLIT STRIP |
| 3 | QM4-8662-000 запросить цену → | INK TUBE узел |
| 4 | QM4-4359-000 запросить цену → | FLEXIBLE CABLE узел |
| 5 | QM4-4379-000 запросить цену → | TUBE узел |
| 6 | QM4-4912-000 запросить цену → | JOINT LEVER узел |
| 7 | QC5-1900-000 запросить цену → | SIX-RING RUBBER CHAIN |
| 8 | QC5-1874-000 запросить цену → | ARM, LEVER LINK |
| 9 | QD1-1973-000 запросить цену → | SHEET DAMPER |
| 10 | QD1-1981-000 запросить цену → | TENSIONER, IDLER PULLEY |
| 11 | QD1-1983-000 запросить цену → | SPRING, IDLER PULLEY |
| 12 | QD1-1982-000 запросить цену → | SLIDER, IDLER PULLEY |
| 13 | QM4-4191-000 запросить цену → | IDLER PULLEY узел |
| 14 | QM4-8637-020 запросить цену → | CARRIAGE узел OLD JPN: BBBS00018 and earlier USA: BBBT00299 and earlier EUR: BBBU00195 and earlier AUS: BBBV00011 and earlier KOR: BBBW00019 and earlier SPR: BBBX00075 and earlier |
| 14 | QM5-5819-000 запросить цену → | CARRIAGE узел NEW JPN: BBBS00019 and later USA: BBBT00300 and later EUR: BBBU00196 and later AUS: BBBV00012 and later KOR: BBBW00020 and later CHN: BBDS00001 and later SPR: BBBX00076 and later |
| 15 | QM7-4815-000 запросить цену → | CARRIAGE RELAY плата узел |
| 16 | QM4-5850-000 запросить цену → | CARRIAGE ENCODER узел |
| 17 | QC8-2673-000 запросить цену → | STOPPER, SUB SLIDER, CR |
| 18 | QD1-2111-000 запросить цену → | SPRING, SLIDER PRESSURE, CR |
| 19 | QD1-2110-000 запросить цену → | HOLDER, SLIDER PRESSURE, CR |
| 20 | QM4-4362-000 запросить цену → | BUSHING / CLEANER KIT |
| 21 | QD1-1958-000 запросить цену → | HOLDER, CARRIAGE узел |
| 22 | QD1-1934-000 запросить цену → | COUPLING, CARRIAGE |
| 23 | QD1-2545-000 запросить цену → | HOLDER, BELT, CR |
| 24 | QD1-1951-000 запросить цену → | STOPPER, BELT, CR |
| 25 | QD1-2174-000 запросить цену → | BELT, CARRIAGE |
| 26 | QC5-1836-000 запросить цену → | LEVER, HEAD SET |
| 27 | QC3-4923-000 запросить цену → | SPRING, HEAD SET LEVER |
| 28 | QM4-4341-000 запросить цену → | MULTI SENSOR узел |
| 29 | QM4-4340-000 запросить цену → | RAIL CLEANER узел |
| 5 | QK1-2868-000 запросить цену → | MOTOR, CARRIAGE |
| 31 | QU1-9070-000 запросить цену → | SCREW, TP, M3 PAN HEAD, M2.6X8 |
| 32 | XB1-2302-005 запросить цену → | AR SCREW, MACH.,TRUSS HEAD, M3X20 |
| 33 | XB4-7301-209 запросить цену → | AR SCREW, TAPPING, M3X12 |
| 34 | XB4-7300-805 запросить цену → | AR SCREW, TP, BH3X8, S |
| 35 | XB2-8400-805 запросить цену → | AR SCREW,W/WASHER,M4X8 |
| 36 | XB1-2400-607 запросить цену → | AR SCREW, CROSS-RECESS, FCH |
| 37 | QD1-2027-000 запросить цену → | PLATE, GUIDE, FILM STRIP |
| 38 | XA9-0732-000 запросить цену → | AR SCREW,RS,M4 |

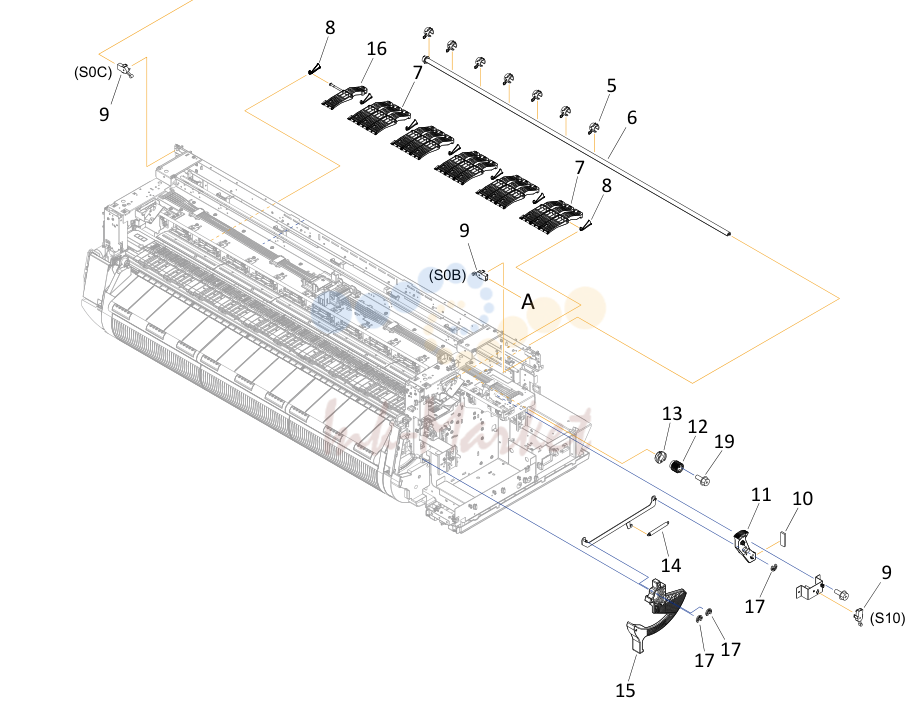

(J32)
| № | Артикул | Наименование |
|---|---|---|
| 6 | QM7-4849-000 запросить цену → | HARNESS ASS'Y, TANK CVR L |
| 2 | QM8-1251-000 запросить цену → | HARNESS ASS'Y, TANK CVR MFAN R |
| 5 | QD1-2231-000 запросить цену → | BUSHING, PRESSURE RELEASE |
| 6 | QM4-4863-000 запросить цену → | SHAFT PRESSURE RELEASE узел |
| 7 | QM4-4252-000 запросить цену → | PINCH ROLLER узел |
| 8 | QD1-2085-000 запросить цену → | BUSH, ARM ROTARY SHAFT |
| 9 | WC4-5376-000 запросить цену → | DETECT MICRO SWITCH |
| 10 | QD1-2280-000 запросить цену → | PAD, RELEASE LEVER STOPPER |
| 11 | QD1-2237-000 запросить цену → | GEAR, RELEASE LEVER |
| 12 | QD1-2233-000 запросить цену → | GEAR, PRESSURE RELEASE |
| 13 | QD1-2884-000 запросить цену → | BUSHING, PR RELEASE |
| 14 | QD1-2712-000 запросить цену → | SPRING, RELEASE LEVER |
| 15 | QM4-4208-000 запросить цену → | RELEASE LEVER узел |
| 16 | QM4-4253-000 запросить цену → | PINCH ROLLER узел L |
| 17 | QC4-1522-000 запросить цену → | RING G17 |
| 19 | XA9-0732-000 запросить цену → | AR SCREW,RS,M4 |

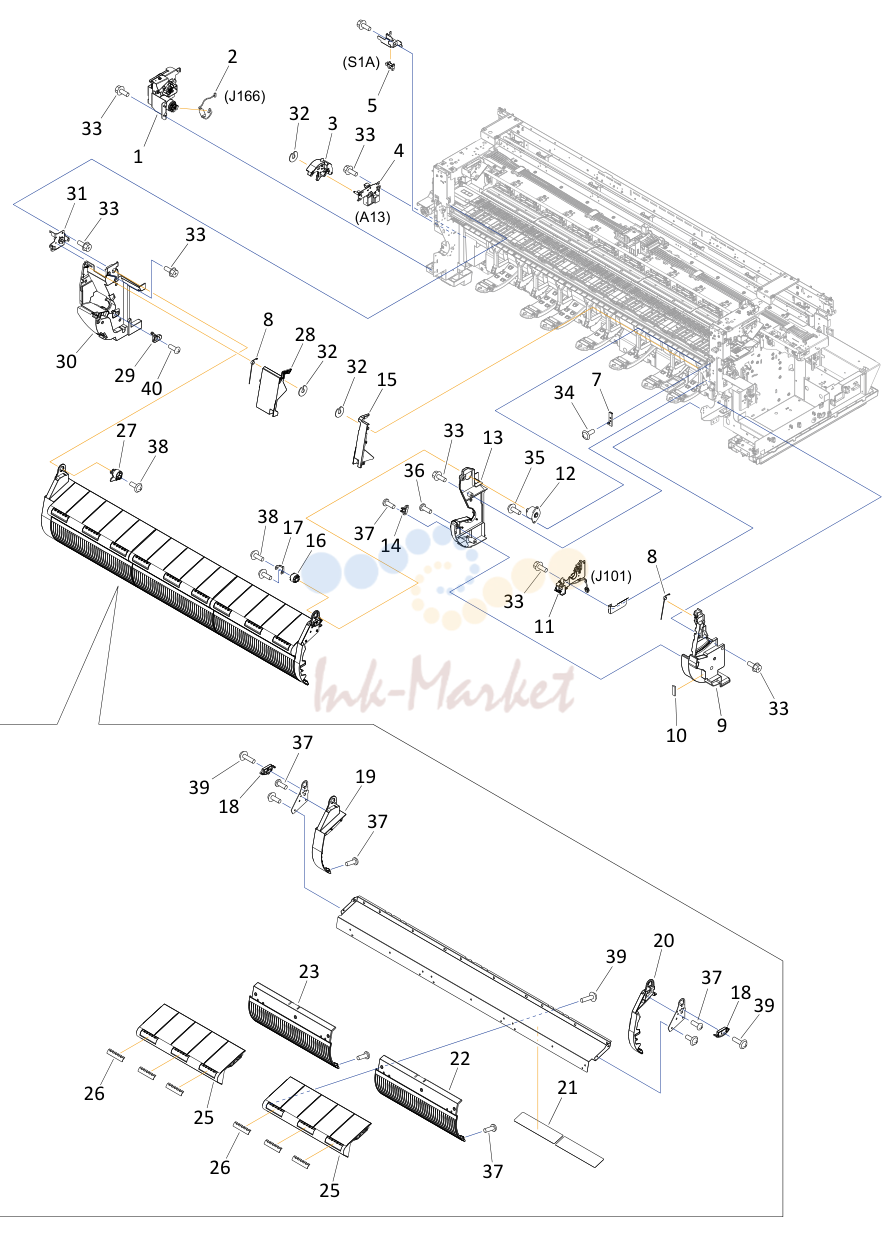

(J101)
| № | Артикул | Наименование |
|---|---|---|
| 7 | QM5-0365-000 запросить цену → | ACTIVE ROLL BRAKE узел |
| 2 | QM7-1831-000 запросить цену → | HARNESS ASS'Y, ARB MOTOR |
| 3 | QM5-0401-000 запросить цену → | COVER SPL GEAR узел |
| 4 | QM4-4299-010 запросить цену → | SPOOL LOCK узел |
| 5 | WG8-5935-000 запросить цену → | PHOTOINTERRUPTER, RPI-2500 |
| 7 | QD1-2710-000 запросить цену → | SPRING, EJECT EARTH |
| 8 | QD1-2240-000 запросить цену → | SPRING, SPOOL COVER |
| 9 | QC8-2575-000 запросить цену → | CASE, SPOOL SIDE INNER R |
| 10 | QD1-2280-000 запросить цену → | PAD, RELEASE LEVER STOPPER |
| 11 | QM4-4301-000 запросить цену → | SPOOL SENSOR узел |
| 12 | QM4-4893-000 запросить цену → | DAMPER узел, ROLL COVER R |
| 13 | QC8-2573-000 запросить цену → | HOLDER, SPOOL SIDE R |
| 14 | QD1-2867-000 запросить цену → | CATCH, ROLL COVER |
| 15 | QC8-2574-000 запросить цену → | COVER, SPOOL R |
| 16 | QD1-2709-000 запросить цену → | CAP, ROLL COVER SHAFT |
| 17 | QD1-2888-000 запросить цену → | SPRING, EARTH |
| 18 | QD1-2863-000 запросить цену → | CAM, ROLL COVER SIDE |
| 19 | QC8-2612-000 запросить цену → | COVER, ROLL SIDE L |
| 20 | QC8-2611-000 запросить цену → | COVER, ROLL SIDE R |
| 21 | QC7-4979-000 запросить цену → | LABEL, ATTACHMENT SET |
| 22 | QC8-2655-000 запросить цену → | COVER, ROLL FRONT A |
| 23 | QC8-2656-000 запросить цену → | COVER, ROLL FRONT B |
| 25 | QC8-2609-000 запросить цену → | COVER, ROLL TOP |
| 26 | QD1-2435-000 запросить цену → | PAD, EJECT FRICTION |
| 27 | QM4-4892-000 запросить цену → | BUSH узел, ROLL COVER L |
| 28 | QC8-2582-000 запросить цену → | COVER, SPOOL L |
| 29 | QC6-5817-000 запросить цену → | GUIDE, SPOOL SET |
| 30 | QC8-2581-000 запросить цену → | HOLDER, SPOOL SIDE L |
| 31 | QM4-4890-000 запросить цену → | PLATE узел, SPOOL SIDE SUPPORT |
| 32 | QD1-1441-000 запросить цену → | CUT WASHER |
| 33 | XA9-0732-000 запросить цену → | AR SCREW,RS,M4 |
| 34 | XB6-7300-405 запросить цену → | AR SCREW, TP, M3X4 |
| 35 | XB6-7400-805 запросить цену → | AR SCREW, TP, M4X8 |
| 36 | XB4-7401-005 запросить цену → | AR SCREW,TAPPING,TRUSS HEAD,M4X10 |
| 37 | XB4-7300-805 запросить цену → | AR SCREW, TP, BH3X8, S |
| 38 | XB6-7300-605 запросить цену → | AR SCREW, TP, M3X6 (S) |
| 39 | XA9-1752-000 запросить цену → | AR SCREW, TAP, WASHER HEAD, M3X12 |
| 40 | XB1-2301-205 запросить цену → | AR SCREW, MACHINE M3X12 (S) |
(S06)
| № | Артикул | Наименование |
|---|---|---|
| 8 | QD1-2548-000 запросить цену → | HOLDER, SWITCH |
| 2 | QD1-2416-000 запросить цену → | PLATE, SPRING SWITCH |
| 3 | WC4-5384-000 запросить цену → | MICRO SWITCH |
| 4 | QM7-4831-000 запросить цену → | HARNESS ASS'Y, INTERLOCK SW |
| 5 | QM5-0405-010 запросить цену → | CUTTER BLADE узел S |
| 6 | QM4-6701-000 запросить цену → | CUTTER MOTOR узел, W/ENCODER |
| 7 | QD1-2221-000 запросить цену → | COVER, HOME POSITION |
| 8 | WG8-5935-000 запросить цену → | PHOTOINTERRUPTER, RPI-2500 |
| 9 | QM4-4217-020 запросить цену → | LOCK ACCESS COVER узел R |
| 10 | QM8-1235-000 запросить цену → | HARNESS ASS'Y, RSIDE FRONT |
| 11 | QM7-1830-000 запросить цену → | HARNESS ASS'Y, CUTTER MOTOR |
| 12 | QK2-1484-010 запросить цену → | SOLENOID |
| 13 | QD1-2411-000 запросить цену → | SPRING, LOCK |
| 14 | QD1-2408-000 запросить цену → | LOCK LEVER, ACCESS COVER L |
| 15 | QD1-2222-000 запросить цену → | COVER, BACK POSITION |
| 16 | QD1-1441-000 запросить цену → | CUT WASHER |
| 17 | XA9-0732-000 запросить цену → | AR SCREW,RS,M4 |
| 18 | XB1-2302-005 запросить цену → | AR SCREW, MACH.,TRUSS HEAD, M3X20 |
| 19 | XA9-2050-000 запросить цену → | AR SCREW, SELF-TAPPING, M3 |
| 20 | XB6-7300-405 запросить цену → | AR SCREW, TP, M3X4 |

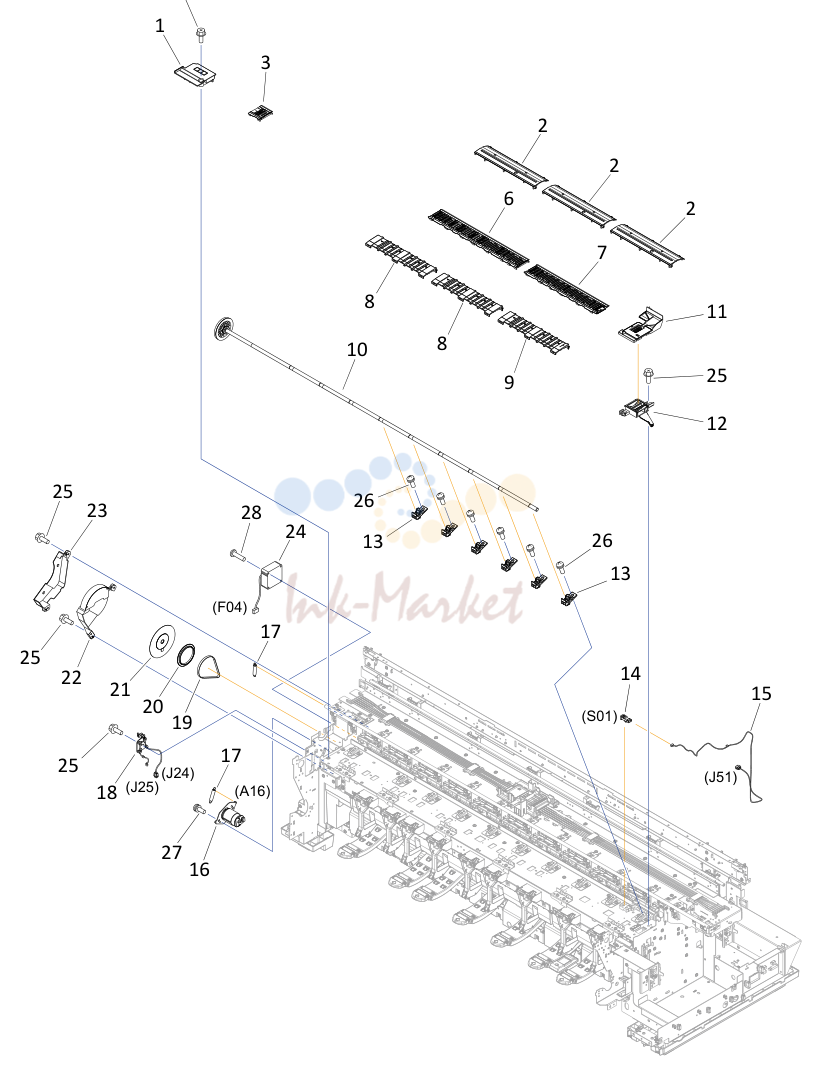

(F04)
| № | Артикул | Наименование |
|---|---|---|
| 9 | QD1-1760-000 запросить цену → | AWAY PLATEN |
| 2 | QD1-1758-000 запросить цену → | PLATEN, REAR |
| 3 | QM4-4271-000 запросить цену → | PLATEN узел, TOP AWAY |
| 6 | QM4-4272-000 запросить цену → | PLATEN узел, TOP B |
| 7 | QM4-4269-000 запросить цену → | PLATEN узел, TOP A |
| 8 | QD1-2244-010 запросить цену → | PLATEN, UNDER A |
| 9 | QD1-2801-010 запросить цену → | PLATEN, UNDER HOME |
| 10 | QL3-0361-000 запросить цену → | PAPER FEED ROLLER узел |
| 11 | QD1-1761-000 запросить цену → | PLATEN, INK PRE EJECTION |
| 12 | QM4-4277-000 запросить цену → | PRE PRINTING PLATEN BASE ASS'Y |
| 13 | QD1-2079-000 запросить цену → | HOLDER, PAPER FEED ROLLER |
| 14 | WG8-5677-000 запросить цену → | PHOTO-INTERRUPTER |
| 15 | QM7-4828-000 запросить цену → | HARNESS ASS'Y, LFPE SNS |
| 16 | QM4-5389-000 запросить цену → | PAPER FEED MOTOR узел |
| 17 | QC5-8099-000 запросить цену → | SPRING, TENSION |
| 18 | QM4-4288-000 запросить цену → | PAPER FEED ENCODER узел |
| 19 | QC5-8098-000 запросить цену → | BELT, PAPER TRANSPORT |
| 20 | QC4-8784-000 запросить цену → | FLANGE, PULLEY |
| 21 | QD1-2702-000 запросить цену → | FILM, TIMING SLIT DISK |
| 22 | QM4-5388-000 запросить цену → | CODEWHEEL COVER узел |
| 23 | QC5-8774-000 запросить цену → | COVER, PF ENCODER OUTER |
| 24 | QK2-5739-000 запросить цену → | COOLING FAN, POWER SUPPLY узел |
| 25 | XA9-0732-000 запросить цену → | AR SCREW,RS,M4 |
| 26 | XB2-8400-805 запросить цену → | AR SCREW,W/WASHER,M4X8 |
| 27 | XA9-1161-000 запросить цену → | AR SCREW, W/WASHER, M3X8 |
| 28 | XB1-2303-005 запросить цену → | AR SCREW, BINDING HEAD, M3X30, ZC3 |

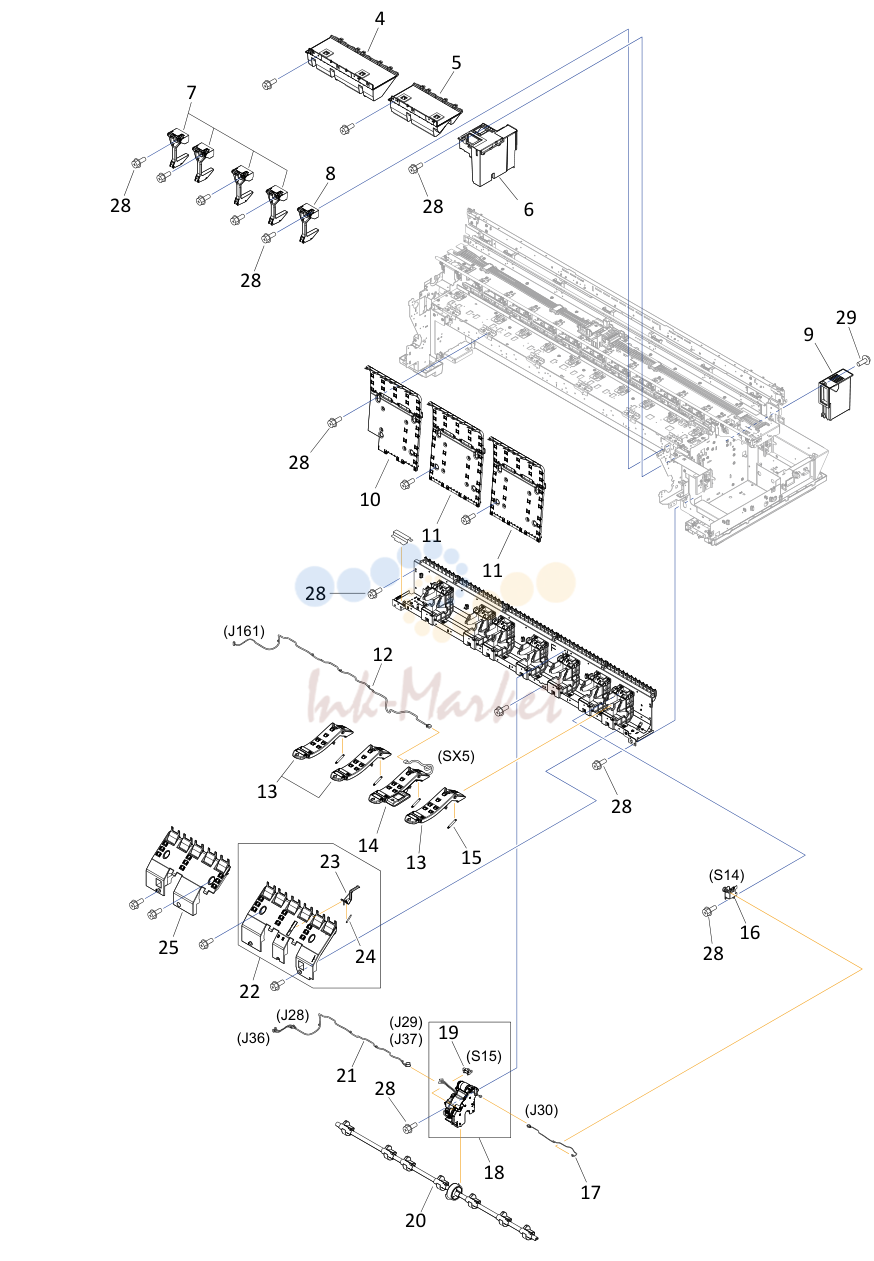

(J161)
| № | Артикул | Наименование |
|---|---|---|
| 10 | QM4-5751-000 запросить цену → | WASTE INK ABSORBER узел |
| 4 | QM4-4242-000 запросить цену → | WASTE INK ABSORBER узел B |
| 5 | QM4-4241-000 запросить цену → | WASTE INK ABSORBER узел A |
| 6 | QM4-5861-000 запросить цену → | SUCTION FAN узел |
| 7 | QM5-0344-000 запросить цену → | FLAPPER SEPARATE узел |
| 8 | QM5-0354-000 запросить цену → | FLAPPER SEPARATE узел W/SP |
| 9 | QM5-1372-000 запросить цену → | SUCTION FAN DUCT узел |
| 10 | QM4-5854-010 запросить цену → | GUIDE узел, OUTSIDE B |
| 11 | QM4-5853-010 запросить цену → | GUIDE узел, OUTSIDE A |
| 12 | QM7-5403-000 запросить цену → | HARNESS ASS'Y, ROLL SEP RLY |
| 13 | QM5-1318-000 запросить цену → | NIP ARM узел |
| 14 | QM5-1319-000 запросить цену → | NIP ARM SENSOR узел |
| 15 | QD1-1677-000 запросить цену → | SPRING, PAPER SET |
| 16 | QM4-4249-010 запросить цену → | ROLL PAPER FEED SENSOR узел |
| 17 | QM7-4884-000 запросить цену → | HARNESS ASS'Y, RLNIP PF SNS |
| 18 | QM4-7217-000 запросить цену → | DRIVE NIP ARM узел |
| 19 | WG8-5935-000 запросить цену → | PHOTOINTERRUPTER, RPI-2500 |
| 20 | QM4-7214-000 запросить цену → | CAM SHAFT узел |
| 21 | QM7-4857-000 запросить цену → | HARNESS ASS'Y, UP RLNIP RELAY |
| 22 | QM4-4933-000 запросить цену → | GUIDE узел, LOW A |
| 23 | QD1-2159-000 запросить цену → | LEVER, PAPER FEED SENSOR |
| 24 | QD1-2160-000 запросить цену → | SPRING, PAPER FEED SENSOR |
| 25 | QM4-4934-000 запросить цену → | GUIDE узел, LOW B |
| 28 | XA9-0732-000 запросить цену → | AR SCREW,RS,M4 |
| 29 | XB6-7400-805 запросить цену → | AR SCREW, TP, M4X8 |
Рисунок 11
| № | Артикул | Наименование |
|---|---|---|
| 11 | QK2-1739-000 запросить цену → | CORD, POWER JP |
| 2 | QK2-1741-000 запросить цену → | CORD, POWER US |
| 3 | QK2-1743-000 запросить цену → | CORD, POWER EUR/SPL |
| 4 | QK2-1745-000 запросить цену → | CORD, POWER AU |
| 5 | QK2-1747-000 запросить цену → | CORD, POWER KR |
| 6 | QK2-1749-000 запросить цену → | CORD, POWER CN |
| 7 | QK2-6643-000 запросить цену → | CORD, GROUNDING JP |
| 8 | QC4-9195-000 запросить цену → | HOLD PIN4 |
| 9 | QD1-2747-000 запросить цену → | PIN, SPOOL |
| 10 | QM4-4298-010 запросить цену → | SPOOL FLANGE узел R |
| 11 | QM4-4296-000 запросить цену → | SPOOL 3INCH ATTACHMENT узел |
| 12 | QM5-0345-000 запросить цену → | SPOOL SHAFT узел |
| 13 | QC6-8704-000 запросить цену → | GEAR, SPOOL |
| 14 | XD3-2200-162 запросить цену → | PIN, PARALLEL |
| 15 | QD1-2704-000 запросить цену → | HOLDER, SPOOL BEARING L |
| 16 | XG9-0793-000 запросить цену → | BEARING, BALL, L-1680KKRP0P25L |
| 17 | QD1-2705-000 запросить цену → | HOLDER, SPOOL BEARING R |
| 18 | QM5-1572-000 запросить цену → | SPOOL FLANGE узел L S |
| 19 | QD1-2729-000 запросить цену → | PLATEN CLEANER BRUSH |
| 20 | QD1-2645-000 запросить цену → | LOCK BELT |
| 21 | QC4-9302-000 запросить цену → | WRENCH, HEX KEY |
| 22 | QD1-2746-000 запросить цену → | HEXAGONAL WRENCH |
| 23 | XD2-1100-322 запросить цену → | RETAINING RING (E-TYPE) |
| 24 | XD9-0396-000 запросить цену → | RETAINING RING (E-TYPE) |
| 25 | XA9-2050-000 запросить цену → | AR SCREW, SELF-TAPPING, M3 |
Рисунок 12
| № | Артикул | Наименование |
|---|---|---|
| 12 | QD1-2522-000 запросить цену → | HOLDER, REAR ROD |
| 2 | QM4-4353-000 запросить цену → | REAR ROD узел |
| 3 | QD1-2787-000 запросить цену → | CAP, STAND |
| 4 | QD1-2879-000 запросить цену → | PLATE, CASTER |
| 5 | QC7-4523-000 запросить цену → | CASTER, W/LOCK |
| 6 | QD1-2736-000 запросить цену → | BOX |
| 7 | QM4-4294-020 запросить цену → | SIDE ROD узел |
| 8 | QD1-2529-000 запросить цену → | ROD JOINT |
| 9 | QD1-2528-000 запросить цену → | ROD END |
| 10 | QC5-8788-000 запросить цену → | PLATE, LOCK |
| 11 | QM4-4356-010 запросить цену → | TOP ROD узел |
| 12 | QD1-2740-000 запросить цену → | CAP SUPPORT, TOP ROD L |
| 13 | QD1-2521-010 запросить цену → | CAP, TOP ROD L |
| 14 | QM4-8680-010 запросить цену → | BASKET ROLL узел |
| 15 | QC4-9300-000 запросить цену → | SCREW, HEX SOCKET M4X10 |
| 16 | QC4-9303-000 запросить цену → | SCREW, HEX SOCKET, M4X30 |
| 17 | XA9-0949-000 запросить цену → | AR SCREW, RS, M4X10 |
Рисунок 13
| № | Артикул | Наименование |
|---|---|---|
| 13 | AY3-4607-000 запросить цену → | PLATE, PURGE CHECK |
| 2 | AY3-4609-000 запросить цену → | LUBE, FLOIL G-31KB, GREASE 20 GRAM |
| 3 | QD1-2904-010 запросить цену → | TOOL, CUTTER SPACER |
| 4 | QC2-6710-000 запросить цену → | STOPPER |
| 6 | AY3-4595-000 запросить цену → | TUBE, WASTE INK |
| 7 | QC3-5565-000 запросить цену → | TUBE, WASTE INK |
| 1 | QD1-1441-000 запросить цену → | CUT WASHER |
| 2 | QD1-1443-000 запросить цену → | BUSHING, DRIVE |
| 3 | QD1-1785-000 запросить цену → | SPRING, LOCK A |
| 4 | QD1-1787-000 запросить цену → | SPRING, LOCK C |
| 5 | QD1-1788-000 запросить цену → | ROLLER, LOCK |
| 6 | QD1-1789-000 запросить цену → | LOCK LEVER A |
| 8 | QD1-1791-000 запросить цену → | HOLDER, SPOOL R |
| 9 | QD1-2588-000 запросить цену → | KNOB, OPERATION |
| 10 | QD1-2593-000 запросить цену → | PLATE, SPOOL GROUND |
| 11 | QD1-2725-000 запросить цену → | COVER, SIDE R REAR |
| 12 | QD1-2726-000 запросить цену → | COVER, SIDE R |
| 13 | QM4-4898-000 запросить цену → | HANDLE узел, LOWER SUPPORT R |
| 14 | QM4-4914-000 запросить цену → | OPERATION PANEL узел, RU |
| 15 | QM4-4915-000 запросить цену → | COVER узел, SIDE OUTER R |
| 16 | QM7-4877-000 запросить цену → | HARNESS ASS'Y, RU PANEL RLY |
| 17 | WG8-5935-000 запросить цену → | PHOTOINTERRUPTER, RPI-2500 |
| 18 | XD2-1100-322 запросить цену → | RETAINING RING (E-TYPE) |
| 19 | XA9-0732-000 запросить цену → | AR SCREW, RS, M4 |
| 20 | XB4-7300-805 запросить цену → | AR SCREW, TP, BH3X8, S |
| 21 | QL2-8481-000 запросить цену → | LEVER ASS'Y, SPL LOCK R |
| 2 | QM5-0401-000 запросить цену → | COVER SPL GEAR узел |
| 3 | QD1-1795-010 запросить цену → | HOLDER, SPOOL L |
| 4 | QD1-2656-000 запросить цену → | COVER, SIDE L SUB |
| 5 | QD1-2784-000 запросить цену → | COVER, SIDE TOP L |
| 6 | QD1-2853-000 запросить цену → | CAP, COVER SIDE L |
| 7 | QK2-1476-000 запросить цену → | CABLE, ROLL узел |
| 8 | QM4-4897-000 запросить цену → | HANDLE узел, LOWER SUPPORT L |
| 9 | QM5-0364-000 запросить цену → | I/F плата узел, RU |
| 10 | QM4-4299-010 запросить цену → | SPOOL LOCK узел |
| 11 | QM5-0368-000 запросить цену → | COVER узел, SIDE OUTER L |
| 12 | QM5-0365-000 запросить цену → | ACTIVE ROLL BRAKE узел |
| 13 | QM7-4871-000 запросить цену → | HARNESS ASS'Y, LO SPL SOL |
| 14 | QM7-1831-000 запросить цену → | HARNESS ASS'Y, ARB MOTOR |
| 15 | QM7-4873-000 запросить цену → | HARNESS ASS'Y, LO SPLSET L |
| 18 | QC6-5817-000 запросить цену → | GUIDE, SPOOL SET |
| 19 | XB1-2301-205 запросить цену → | AR SCREW, MACHINE M3X12 (S) |
SEE FIGURE 01 to 11
| № | Артикул | Наименование |
|---|---|---|
| 1 | QD1-1677-000 запросить цену → | SPRING, PAPER SET |
| 2 | QC5-6312-000 запросить цену → | GUIDE, UPPER |
| 3 | QD1-2159-000 запросить цену → | LEVER, PAPER FEED SENSOR |
| 4 | QD1-2160-000 запросить цену → | SPRING, PAPER FEED SENSOR |
| 5 | QD1-2595-000 запросить цену → | CAM, FLAP SELEC |
| 6 | QD1-2602-000 запросить цену → | SUPPORT, FLAP SELEC |
| 7 | QM5-1318-000 запросить цену → | NIP ARM узел |
| 8 | QM4-4249-010 запросить цену → | ROLL PAPER FEED SENSOR узел |
| 9 | QM4-7214-000 запросить цену → | CAM SHAFT узел |
| 10 | QM4-4342-000 запросить цену → | RAIL узел L |
| 11 | QM4-4343-000 запросить цену → | RAIL узел R |
| 12 | QM4-4859-000 запросить цену → | PAPER GUIDE ROLLER узел, RU A |
| 13 | QM4-4860-000 запросить цену → | PAPER GUIDE ROLLER узел, RU B |
| 14 | QM4-7217-000 запросить цену → | DRIVE NIP ARM узел |
| 15 | QM5-0344-000 запросить цену → | FLAPPER SEPARATE узел |
| 16 | QM4-4933-000 запросить цену → | GUIDE узел, LOW A |
| 17 | QM4-4934-000 запросить цену → | GUIDE узел, LOW B |
| 18 | QM7-4876-000 запросить цену → | HARNESS ASS'Y, LO FLAP SPLSET |
| 19 | QM7-4879-000 запросить цену → | HARNESS ASS'Y, RU MAIN |
| 20 | QM7-4884-000 запросить цену → | HARNESS ASS'Y, RLNIP PF SNS |
| 21 | WG8-5935-000 запросить цену → | PHOTOINTERRUPTER, RPI-2500 |
| 22 | QC4-9300-000 запросить цену → | SCREW, HEX SOCKET M4X10 |
| 23 | XA9-0732-000 запросить цену → | AR SCREW, RS, M4 |
| 24 | XB6-7300-605 запросить цену → | AR SCREW, TP, M3X6 (S) |
| 25 | XB7-1080-169 запросить цену → | AR SCREW, MACHINE M8X16 |
| 26 | QM5-1319-000 запросить цену → | NIP ARM SENSOR узел |
| 27 | QM7-5403-000 запросить цену → | HARNESS ASS'Y, ROLL SEP RLY |
| 28 | QM7-5412-000 запросить цену → | HARNESS ASS'Y, LO ROLL SEP RLY |
| 29 | QM5-0354-000 запросить цену → | FLAPPER SEPARATE узел W/SP |
комментарии
