Canon imagePROGRAF IPF9000 IPF9100 IPF9400 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- PRINTER & ACCESSORIES
- COVERS (1)
- COVERS (2)
- ELECTRICAL PART
- INK TANK & PURGE узел
- CARRIAGE узел
- FEED MOTOR ASS'Y
- AIR FLOW FAN узел

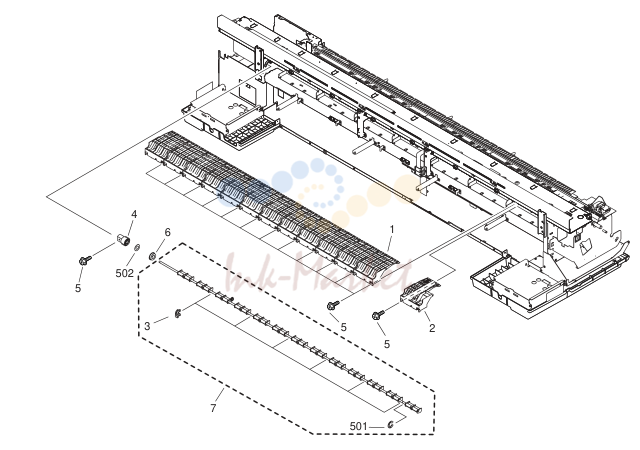

- PINCH ROLLER узел

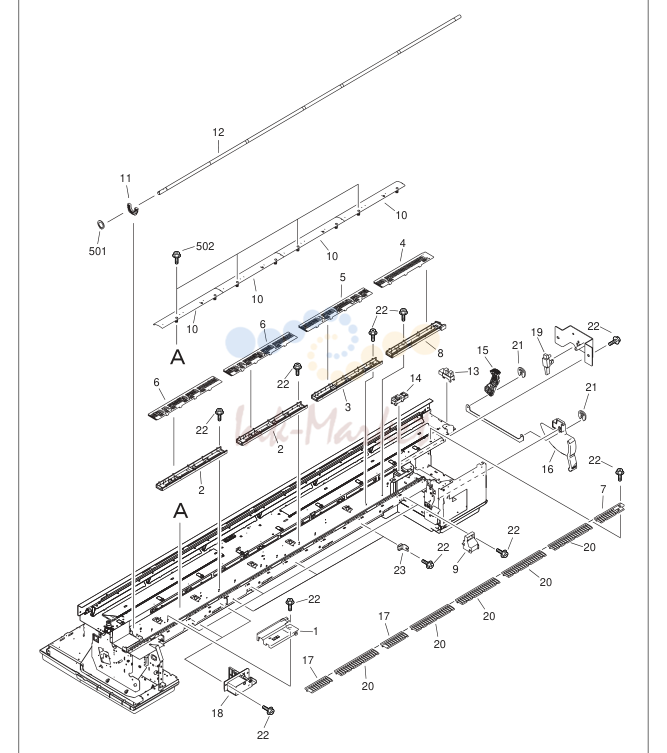

- PLATEN & FEED ROLLER

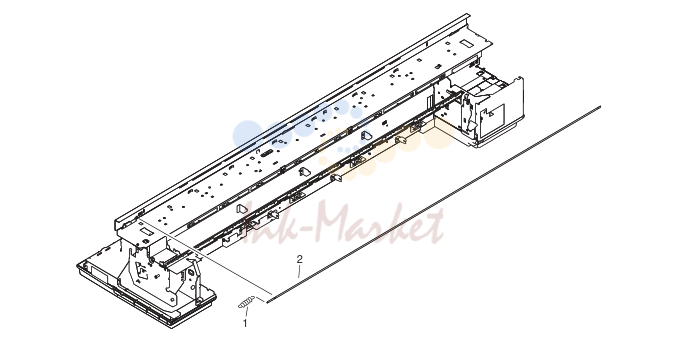

- LINEAR SCALE

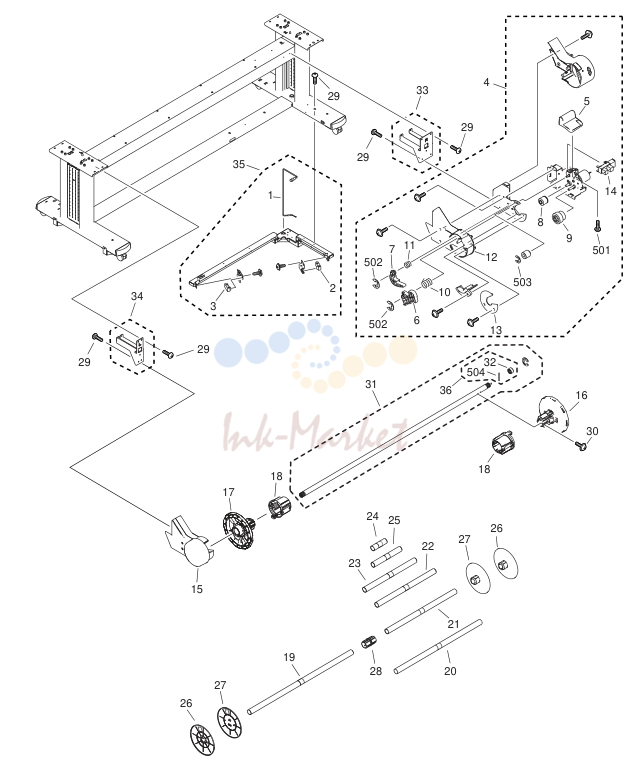

- MEDIA TAKE-UP узел
- STAND & BASKET узел

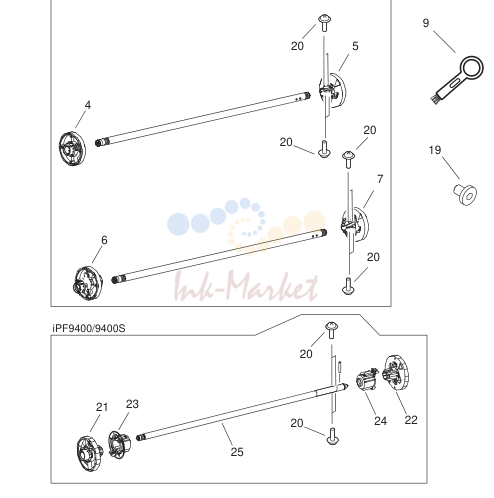

PRINTER & ACCESSORIES
| № | Артикул | Наименование |
|---|---|---|
| 3 | QL2-1666-010 запросить цену → | STOPPER, BELT |
| 4 | QM2-2476-090 запросить цену → | INCH DRIVE SPOOL узел LEFT iPF9100/9000S/9000 |
| 5 | QM2-2470-040 запросить цену → | INCH DRIVE SPOOL узел RIGHT iPF9100/9000S/9000 |
| 6 | QM3-1117-000 запросить цену → | INCH DRIVE SPOOL узел LEFT iPF9100/9000S/9000 |
| 7 | QM2-2475-000 запросить цену → | INCH DRIVE SPOOL узел RIGHT iPF9100/9000S/9000 |
| 8 | QC2-2224-000 запросить цену → | |
| 9 | FB1-0733-000 запросить цену → | BRUSH, CLEANER |
| 10 | QC1-7137-000 запросить цену → | BAR, DELIVERY SUPPORT |
| 11 | QK1-1394-000 запросить цену → | CORD, POWER 100V |
| 12 | QK1-1393-000 запросить цену → | CORD, POWER 120V(UL) |
| 13 | QK1-1392-000 запросить цену → | CORD, POWER 230V |
| 14 | QK1-1441-000 запросить цену → | CORD, POWER 230V(UK) |
| 15 | QK1-1395-000 запросить цену → | CORD, POWER 230V(AUS) |
| 16 | QH2-2732-000 запросить цену → | CORD, POWER 230V(KOR) |
| 17 | QK1-1396-010 запросить цену → | CORD, POWER 230V(CHN) |
| 18 | FH2-7092-020 запросить цену → | WIRE, GROUND 100V |
| 19 | QE1-2334-000 запросить цену → | SCREW, ALLEN, M4X6 |
| 20 | XA9-1501-000 запросить цену → | SCREW, RS, M3X10 |
| 21 | QM3-3267-010 запросить цену → | FLANGE, SPOOL iPF9400/9400S |
| 22 | QL2-2916-000 запросить цену → | DRIVE SPOOL узел, RIGHT iPF9400/9400S |
| 23 | QM3-3269-010 запросить цену → | HOLDER, ROLL iPF9400/9400S |
| 24 | QM3-3268-010 запросить цену → | HOLDER, ROLL iPF9400/9400S |
| 25 | QM4-8116-000 запросить цену → | SHAFT, SPOOL iPF9400/9400S |

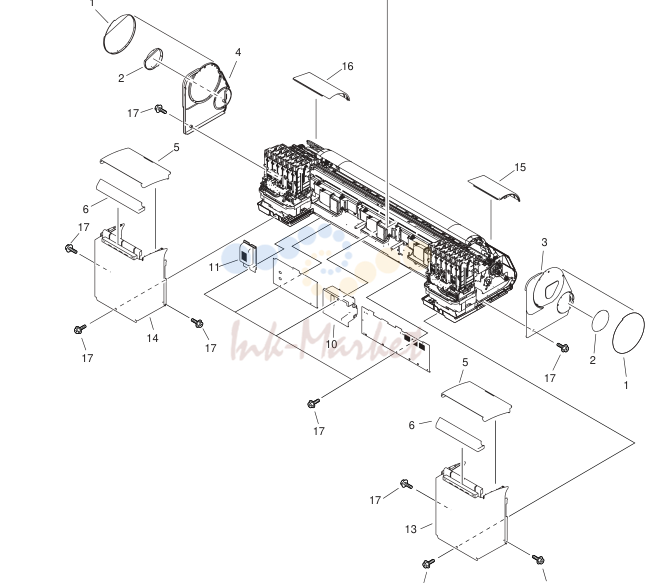

COVERS (1)
| № | Артикул | Наименование |
|---|---|---|
| 1 | QC1-6930-000 запросить цену → | COVER, CIRCLE(L) iPF9100/9000 |
| 1 | QC2-6658-000 запросить цену → | COVER, CIRCLE(L) iPF9400S/9000S |
| 1 | QC3-2714-000 запросить цену → | COVER, CIRCLE(L) iPF9400 |
| 2 | QC1-6931-000 запросить цену → | COVER, CIRCLE(S) iPF9400S/9100/9000 |
| 2 | QC2-6659-000 запросить цену → | COVER, CIRCLE(S) iPF9000S |
| 2 | QC3-2715-000 запросить цену → | COVER, CIRCLE(S) iPF9400 |
| 3 | QC2-2191-000 запросить цену → | COVER, SIDE, LEFT |
| 4 | QC2-2192-000 запросить цену → | COVER, SIDE, RIGHT |
| 5 | QC2-2181-000 запросить цену → | COVER, TANK, UPPER |
| 6 | QC2-2183-000 запросить цену → | COVER, TANK, REAR |
| 7 | QC2-2197-000 запросить цену → | COVER, REAR, MIDDLE |
| 8 | QC2-2198-000 запросить цену → | COVER, REAR, LEFT |
| 9 | QC2-2199-000 запросить цену → | COVER, REAR, RIGHT |
| 10 | QC2-2200-000 запросить цену → | COVER, INTERFACE |
| 11 | QC2-2202-030 запросить цену → | COVER, EXHAUST |
| 12 | QL2-1667-000 запросить цену → | COVER, REAR, UPPER |
| 13 | QL2-1692-000 запросить цену → | COVER, TANK, LEFT |
| 14 | QL2-1697-000 запросить цену → | COVER, TANK, RIGHT |
| 15 | QM3-1031-000 запросить цену → | COVER, LEFT, UPPER iPF9100/9000 |
| 15 | QM3-3026-000 запросить цену → | COVER, LEFT, UPPER iPF9400S/9000S |
| 15 | QM3-6505-000 запросить цену → | COVER, LEFT, UPPER iPF9400 |
| 16 | QM3-1032-000 запросить цену → | RIGHT COVER узел iPF9000 |
| 16 | QM3-3027-000 запросить цену → | RIGHT COVER узел iPF9100 |
| 16 | QM3-3028-000 запросить цену → | RIGHT COVER узел iPF9000S |
| 16 | QM4-8136-000 запросить цену → | RIGHT COVER узел iPF9400 |
| 16 | QM4-8139-000 запросить цену → | RIGHT COVER узел iPF9400S |
| 17 | XA9-0732-000 запросить цену → | SCREW, RS, M4 |
| 18 | QC2-6679-000 запросить цену → | COVER, EXHAUST iPF9400/9100/9000S |
| 19 | XA9-2027-000 запросить цену → | SCREW, RS, M4 |

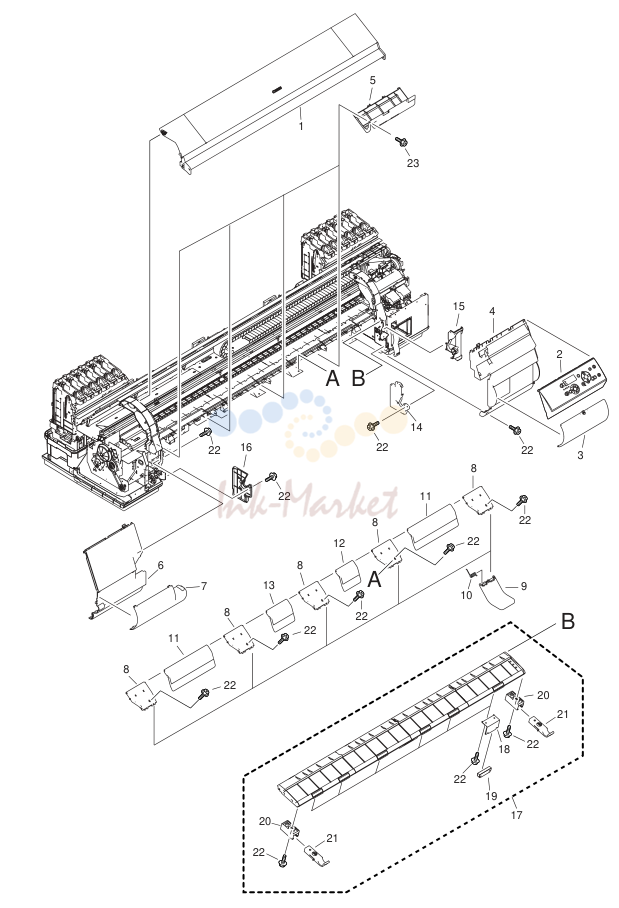

COVERS (2)
| № | Артикул | Наименование |
|---|---|---|
| 1 | QM3-1049-030 запросить цену → | UPPER COVER узел iPF9100/9000 |
| 1 | QM3-3030-030 запросить цену → | UPPER COVER узел iPF9000S |
| 1 | QM4-8137-000 запросить цену → | UPPER COVER узел iPF9400 |
| 1 | QM4-8142-000 запросить цену → | UPPER COVER узел iPF9400S |
| 2 | QM3-0981-000 запросить цену → | OPERATION PANEL узел iPF9000(ENGLISH) |
| 2 | QM3-0986-000 запросить цену → | OPERATION PANEL узел iPF9000(JAPANESE) |
| 2 | QM3-3108-000 запросить цену → | OPERATION PANEL узел iPF9100(ENGLISH) |
| 2 | QM3-3109-000 запросить цену → | OPERATION PANEL узел iPF9100(JAPANESE) |
| 2 | QM3-3165-000 запросить цену → | OPERATION PANEL узел iPF9000S(ENGLISH) |
| 2 | QM3-3166-000 запросить цену → | OPERATION PANEL узел iPF9000S(JAPANESE) |
| 2 | QM3-6510-010 запросить цену → | OPERATION PANEL узел iPF9400(JAPANESE) |
| 2 | QM3-6509-010 запросить цену → | OPERATION PANEL узел iPF9400(ENGLISH) |
| 2 | QM3-9935-000 запросить цену → | OPERATION PANEL узел iPF9400S(JAPANESE) |
| 2 | QM3-9934-000 запросить цену → | OPERATION PANEL узел iPF9400S(ENGLISH) |
| 3 | QC2-2178-020 запросить цену → | COVER, CARTRIDGE iPF9100/9000 |
| 3 | QC2-6657-020 запросить цену → | COVER, CARTRIDGE iPF9000S |
| 3 | QC3-2713-000 запросить цену → | COVER, CARTRIDGE iPF9400 |
| 4 | QL2-2101-000 запросить цену → | COVER, RIGHT iPF9000 iPF9400/9400S/9100/ |
| 4 | QC2-2177-000 запросить цену → | COVER, RIGHT |
| 5 | QM2-2495-010 запросить цену → | FEED UPPER GUIDE узел |
| 6 | QC2-2172-000 запросить цену → | COVER, LEFT |
| 7 | QC2-2173-000 запросить цену → | COVER, LEFT, LOWER iPF9400S/9100/9000 |
| 7 | QC2-6660-000 запросить цену → | COVER, LEFT, LOWER iPF9000S |
| 7 | QC3-2716-000 запросить цену → | COVER, LEFT, LOWER iPF9400 |
| 8 | QC1-6924-000 запросить цену → | GUIDE A, FEED LOWER |
| 9 | QC1-7278-000 запросить цену → | ARM, LOWER GUIDE |
| 10 | QU1-2185-000 запросить цену → | SPRING, TORSION |
| 11 | QC1-6925-000 запросить цену → | GUIDE B, FEED LOWER |
| 12 | QC1-6926-000 запросить цену → | GUIDE C, FEED LOWER |
| 13 | QC1-6927-000 запросить цену → | GUIDE D, FEED LOWER |
| 14 | QC2-2179-000 запросить цену → | COVER, SPOOL RECEIVE, RIGHT, 1 |
| 15 | QC2-2180-000 запросить цену → | COVER, SPOOL RECEIVE, RIGHT, 2 |
| 16 | QL2-1668-000 запросить цену → | COVER, SPOOL RECEIVE, LEFT iPF9100/9000S/9000 |
| 16 | QC3-3648-000 запросить цену → | COVER, SPOOL RECEIVE, LEFT iPF9400/9400S |
| 17 | QM3-1007-000 запросить цену → | ROLL PAPER COVER узел |
| 18 | QC1-7138-000 запросить цену → | MOUNT, ASSIST, DELIVERY |
| 19 | QC1-7143-000 запросить цену → | SHEET, DELIVERY ASSIST |
| 20 | QC2-3113-000 запросить цену → | HOOK, BASKET |
| 21 | QC2-3114-000 запросить цену → | MOUNT, HOOK |
| 22 | XA9-0732-000 запросить цену → | SCREW, RS, M4 |
| 23 | QC1-7399-000 запросить цену → | SCREW, STEPPED, M4 |

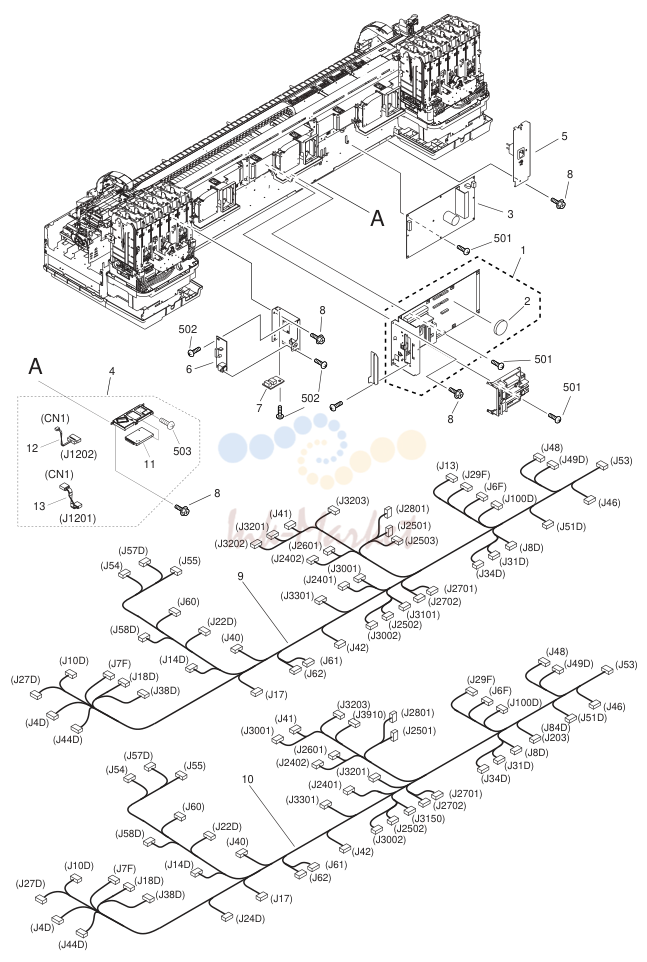

ELECTRICAL PART
| № | Артикул | Наименование |
|---|---|---|
| 1 | QM3-0985-000 запросить цену → | MAIN BOARD DIMM ASS'Y iPF9000 |
| 1 | QM3-3158-000 запросить цену → | MAIN BOARD DIMM ASS'Y iPF9000S |
| 1 | QM3-3099-000 запросить цену → | MAIN BOARD DIMM ASS'Y iPF9100 |
| 1 | QM7-7007-000 запросить цену → | MAIN BOARD DIMM ASS'Y iPF9400 |
| 1 | QM7-7013-000 запросить цену → | MAIN BOARD DIMM ASS'Y iPF9400S |
| 2 | WK1-5207-000 запросить цену → | LITHIUM BATTERY |
| 3 | QK1-5207-000 запросить цену → | POWER SUPPLY ASS'Y iPF9100/9000S/9000 |
| 3 | QK1-4084-000 запросить цену → | POWER SUPPLY ASS'Y iPF9400/9400S |
| 4 | QM3-1045-000 запросить цену → | HDD узел, MHV2040AH iPF9000 |
| 4 | QM3-3029-010 запросить цену → | HDD узел, MHW2080BH iPF9100/9000S iPF9100/9000S/9000/ |
| 5 | QM3-1047-000 запросить цену → | INLET узел iPF9400/ |
| 5 | QM3-7036-000 запросить цену → | INLET узел |
| 6 | QM3-0983-000 запросить цену → | TAKE-UP узел RELAY плата ASS'Y |
| 7 | WP2-5187-000 ✓ в наличии | SENSOR узел, HUMIDITY |
| 8 | XA9-0732-000 запросить цену → | SCREW, RS, M4 |
| 9 | QM3-1191-000 запросить цену → | HARNESS, WIRE, MAIN iPF9000 |
| 10 | QM3-3111-000 запросить цену → | HARNESS, WIRE, MAIN iPF9100/9000S |
| 10 | QM7-7019-000 запросить цену → | HARNESS, WIRE, MAIN iPF9400/9400S |
| 11 | FK2-2416-000 запросить цену → | HDD, WD800BEVT-22ZCT0 iPF9100/9000S |
| 11 | WM2-5280-000 запросить цену → | HDD, MK2575GSX(HDD2L05QSL) iPF9400/9400S iPF9400/9400S/9100/ |
| 12 | QK1-4095-000 запросить цену → | HARNESS, WIRE, HDD1 iPF9400/9400S/9100/ |
| 13 | QK1-4096-000 запросить цену → | HARNESS, WIRE, HDD2 |
| 501 | XB1-2400-606 запросить цену → | SCREW, MACHINE M4X6 |
| 502 | XB1-2300-606 запросить цену → | SCREW, MACHINE M3X6 iPF9400/9400S/9100/ |
| 503 | XB1-2300-407 запросить цену → | SCREW, MACH, TRUSS HEAD, M3X4 |

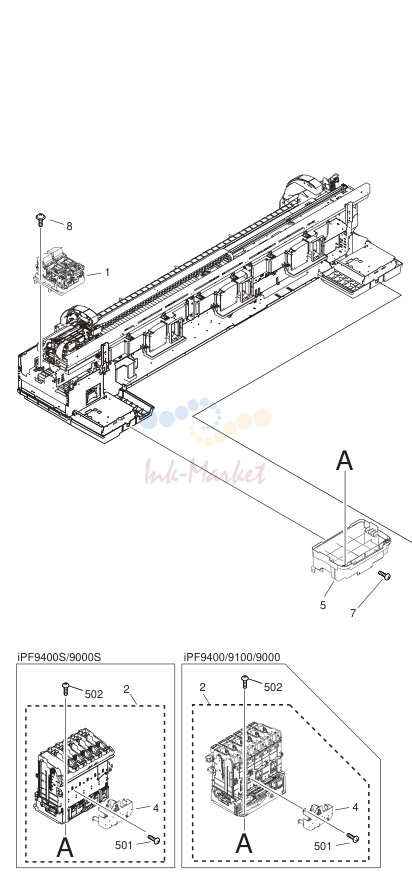

INK TANK & PURGE узел
| № | Артикул | Наименование |
|---|---|---|
| 1 | QM3-1004-020 запросить цену → | PURGE узел iPF9100/9000S/9000 |
| 1 | QM3-7018-020 запросить цену → | PURGE узел iPF9400/9400S |
| 2 | QM3-1005-000 запросить цену → | INK TANK узел R iPF9000 |
| 2 | QM3-3080-000 запросить цену → | INK TANK узел R iPF9100 |
| 2 | QM3-3072-000 запросить цену → | INK TANK узел R iPF9000S |
| 2 | QM3-6512-000 запросить цену → | INK TANK узел R iPF9400 |
| 2 | QM3-9937-000 запросить цену → | INK TANK узел R iPF9400S |
| 3 | QM3-1006-000 запросить цену → | INK TANK узел L iPF9000 |
| 3 | QM3-3081-000 запросить цену → | INK TANK узел L iPF9100 |
| 3 | QM3-3073-000 запросить цену → | INK TANK узел L iPF9000S |
| 3 | QM3-6513-000 запросить цену → | INK TANK узел L iPF9400 |
| 3 | QM3-9938-000 запросить цену → | INK TANK узел L iPF9400S |
| 4 | QM3-1055-000 запросить цену → | INK SUPPLY DRIVE узел |
| 5 | QM3-1034-020 запросить цену → | INK SUPPLY MOUNT узел (R) |
| 6 | QM3-1033-020 запросить цену → | INK SUPPLY MOUNT узел (L) |
| 7 | XA9-0732-000 запросить цену → | SCREW, RS, M4 |
| 8 | XA9-2027-000 запросить цену → | SCREW, RS, M4 |
| 501 | XB1-2300-607 запросить цену → | SCREW, BH3X6(S) |
| 502 | XB5-2400-809 запросить цену → | SCREW, TAPPING M4X8 |

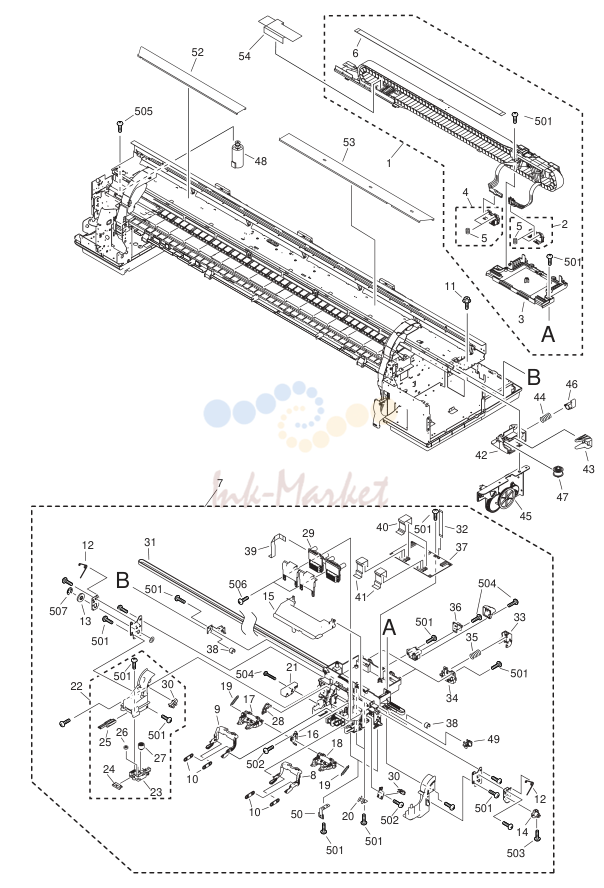

CARRIAGE узел
| № | Артикул | Наименование |
|---|---|---|
| 1 | QM3-1019-060 запросить цену → | TUBE узел iPF9000 |
| 1 | QM3-3090-040 запросить цену → | TUBE узел iPF9000S |
| 1 | QM3-3358-040 запросить цену → | TUBE узел iPF9100 |
| 1 | QM4-8120-000 запросить цену → | TUBE узел iPF9400 |
| 1 | QM4-8121-000 запросить цену → | TUBE узел iPF9400S |
| 2 | QM3-0584-000 запросить цену → | BASE узел, JOINT |
| 3 | QM3-1017-000 запросить цену → | UPPER CARRIAGE COVER |
| 4 | QM3-1018-000 запросить цену → | BASE узел, JOINT, LEFT |
| 5 | QU1-2005-000 запросить цену → | SPRING, COMPRESSION |
| 6 | QM4-8299-000 запросить цену → | FLEXIBLE CABLE ASS'Y |
| 7 | QM3-1016-060 запросить цену → | CARRIAGE узел iPF9000 |
| 7 | QM3-3092-000 запросить цену → | CARRIAGE узел iPF9100/9000S |
| 7 | QM4-8114-000 запросить цену → | CARRIAGE узел iPF9400/9400S |
| 8 | QC2-0659-050 запросить цену → | LEVER R, INK TUBE |
| 9 | QC2-0660-050 запросить цену → | LEVER L, INK TUBE |
| 10 | QC2-0661-000 запросить цену → | LINK LEVER, TUBE |
| 11 | XA9-0732-000 запросить цену → | SCREW, RS, M4 |
| 12 | QC2-2078-000 запросить цену → | SPRING, TORSION |
| 13 | QC2-2104-000 запросить цену → | CAM, LIFT, LEFT iPF9100/9000S/9000 |
| 13 | QC3-2769-000 запросить цену → | CAM, LIFT, LEFT iPF9400/9400S |
| 14 | QC2-2106-000 запросить цену → | CAM, LIFT, RIGHT iPF9100/9000S/9000 |
| 14 | QC3-2770-000 запросить цену → | CAM, LIFT, RIGHT iPF9400/9400S |
| 15 | QC2-3138-000 запросить цену → | COVER, CARRIAGE |
| 16 | QC2-0653-000 запросить цену → | HOLDER, LEVER SET PRINTHEAD |
| 17 | QM3-0541-000 запросить цену → | HEAD LEVER узел |
| 18 | QM3-0560-000 запросить цену → | HEAD LEVER узел |
| 19 | QU1-2006-000 запросить цену → | SPRING, COMPRESSION |
| 20 | QC1-7156-000 запросить цену → | STOPPER, BELT |
| 21 | QM2-3437-000 под заказ | MULTI SENSOR узел iPF9000 |
| 21 | QM3-3138-000 запросить цену → | MULTI SENSOR узел iPF9100/9000S |
| 21 | QM4-8018-000 запросить цену → | MULTI SENSOR узел iPF9400/9400S |
| 22 | QM3-1044-010 запросить цену → | CUTTER HOLDER узел |
| 23 | QC2-2364-000 запросить цену → | HOLDER, GEAR |
| 24 | QC2-2365-000 запросить цену → | RACK |
| 25 | QC2-2366-000 запросить цену → | LEVER |
| 26 | QU1-0130-000 запросить цену → | GEAR, 20T |
| 27 | QU1-0131-000 запросить цену → | GEAR, 20T/36T |
| 28 | QC2-0710-000 запросить цену → | COVER, FFC MULTI SENSOR |
| 29 | QM3-0979-000 запросить цену → | HEAD RELAY плата ASS'Y iPF9000 |
| 29 | QM3-3106-000 запросить цену → | HEAD RELAY плата ASS'Y iPF9100/9000S |
| 29 | QM7-7020-000 запросить цену → | HEAD RELAY плата ASS'Y iPF9400/9400S |
| 30 | WG8-5624-000 запросить цену → | IC, PHOTO INTERRUPTER |
| 31 | QC2-2117-000 запросить цену → | BELT, CARRIAGE iPF9000 iPF9400/9400S/9100/ |
| 31 | QC2-6712-000 запросить цену → | BELT, CARRIAGE |
| 32 | QK1-2985-000 запросить цену → | CABLE, FLEXIBLE |
| 33 | QL2-1104-000 запросить цену → | IDLER ROLLER узел iPF9000 iPF9400/9400S/9100/ |
| 33 | QL2-2443-000 запросить цену → | IDLER ROLLER узел |
| 34 | QL2-1114-000 запросить цену → | IDLER ROLLER HOLDER узел iPF9000 |
| 34 | QL2-2442-000 запросить цену → | IDLER ROLLER HOLDER узел iPF9100/9000S |
| 34 | QL2-8080-000 запросить цену → | IDLER ROLLER HOLDER узел iPF9400/9400S |
| 35 | QU1-2175-000 запросить цену → | SPRING, COIL |
| 36 | QM2-3421-010 запросить цену → | ENCODER SENSOR узел iPF9000 iPF9400/9400S/9100/ |
| 36 | QM3-3112-000 запросить цену → | ENCODER SENSOR узел |
| 37 | QM3-0980-000 запросить цену → | CARRIAGE RELAY плата ASS'Y iPF9000 |
| 37 | QM3-3107-000 запросить цену → | CARRIAGE RELAY плата ASS'Y iPF9100/9000S |
| 37 | QM7-7017-000 запросить цену → | CARRIAGE RELAY плата ASS'Y iPF9400/9400S |
| 38 | QU1-1004-000 запросить цену → | BUSHING |
| 39 | QK1-2091-000 ✓ в наличии | CABLE, MULTI SENSOR iPF9000 |
| 39 | QK1-2758-000 запросить цену → | CABLE, MULTI SENSOR iPF9100/9000S |
| 39 | QK1-9587-000 запросить цену → | CABLE, MULTI SENSOR iPF9400/9400S |
| 40 | QK1-2983-000 запросить цену → | CABLE, FLEXIBLE |
| 41 | QK1-2984-000 запросить цену → | CABLE, FLEXIBLE |
| 42 | QC1-7303-000 запросить цену → | MOUNT, IDLER ROLLER |
| 43 | QC2-3137-000 запросить цену → | GUIDE, IDLER ROLLER |
| 44 | QE1-1270-000 запросить цену → | SPRING, COIL |
| 45 | QM3-1020-000 запросить цену → | LIFT DRIVE узел |
| 46 | QE1-2691-000 запросить цену → | LEVER, IDLER ROLLER |
| 47 | QM1-0662-000 запросить цену → | IDLER ROLLER ASS'Y |
| 48 | QK1-2896-000 запросить цену → | MOTOR, CARRIAGE iPF9000 iPF9400/9400S/9100/ |
| 48 | QK1-2868-000 запросить цену → | MOTOR, CARRIAGE |
| 49 | QM2-2572-000 запросить цену → | RAIL CLEANER ASS'Y |
| 50 | QL2-1125-000 запросить цену → | SLIDER, RAIL |
| 51 | QM3-1204-000 запросить цену → | HARNESS, WIRE, LIFT MOTOR |
| 52 | QC2-2153-000 запросить цену → | GUIDE, FFC, L iPF9100/9000S/9000 |
| 52 | QD1-0359-000 запросить цену → | GUIDE, FFC, L iPF9400/9400S |
| 53 | QC2-2154-000 запросить цену → | GUIDE, FFC, R iPF9100/9000S/9000 |
| 53 | QD1-0360-000 запросить цену → | GUIDE, FFC, R iPF9400/9400S |
| 54 | QC3-5038-000 запросить цену → | SHEET, STABILIZE iPF9100/9000S/9000 |
| 501 | XB4-7401-009 запросить цену → | SCREW, TAP., PAN HEAD, M4X10 |
| 502 | XB4-7300-809 запросить цену → | SCREW, TAP, BINDING HEAD, M3X8 |
| 503 | XB1-2300-806 запросить цену → | SCREW, BH3X8 |
| 504 | XB4-5300-806 запросить цену → | SCREW, TAP., TRUSS HEAD M3X8 |
| 505 | XB1-2400-606 запросить цену → | SCREW, MACHINE M4X6 |
| 506 | XB4-7301-009 запросить цену → | SCREW, BINDING HEAD SELF-TPG |
| 507 | XD1-1100-502 запросить цену → | SHIM |

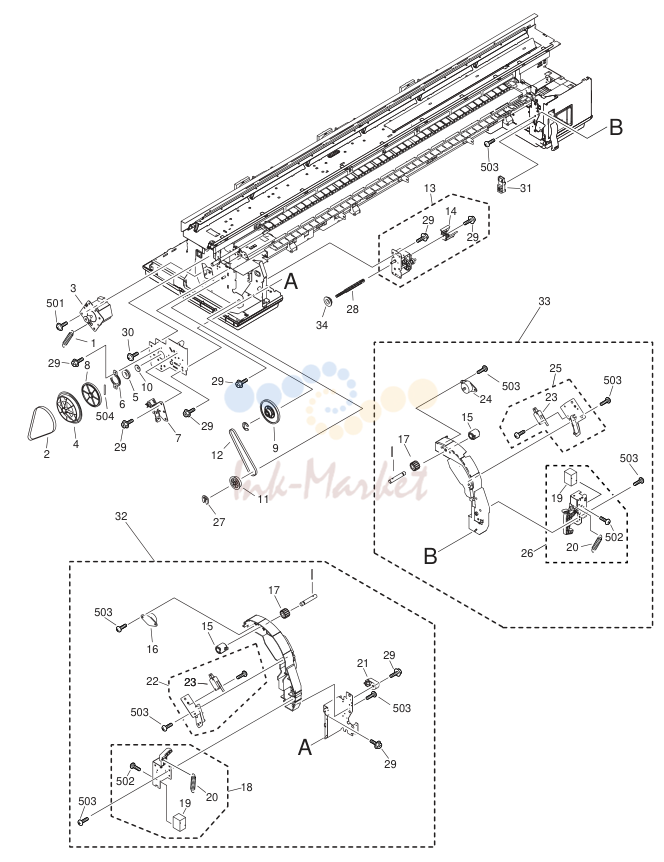

FEED MOTOR ASS'Y
| № | Артикул | Наименование |
|---|---|---|
| 1 | QU1-2170-000 запросить цену → | SPRING, HOOK END COIL |
| 2 | XF2-4119-770 запросить цену → | BELT, FEED iPF9400/9400S/9000S |
| 2 | XF2-4119-790 запросить цену → | BELT, FEED iPF9100/9000 |
| 3 | QM4-8113-000 запросить цену → | FEED MOTOR ASS'Y |
| 4 | QL2-2095-000 запросить цену → | PULLEY ASS'Y |
| 5 | XG9-0453-000 запросить цену → | BEARING, BALL, 6902ZZNR, NSK |
| 6 | QC1-6847-000 запросить цену → | SUPPORT, BEARING |
| 7 | QM3-1106-000 запросить цену → | SENSOR узел |
| 8 | QU1-0082-000 запросить цену → | GEAR 76T |
| 9 | QU1-0083-000 запросить цену → | GEAR, PULLY 76T/36T |
| 10 | QU1-6016-000 запросить цену → | COLLAR, FEED ROLLER |
| 11 | QU1-0084-000 запросить цену → | GEAR 56T |
| 12 | XF2-4117-360 запросить цену → | BELT, DRIVE |
| 13 | QM2-2526-000 запросить цену → | SPOOL DRIVE узел iPF9100/9000S/9000 |
| 13 | QM4-8144-000 запросить цену → | SPOOL DRIVE узел iPF9400/9400S |
| 14 | QC1-7092-000 запросить цену → | COVER, GEAR iPF9100/9000S/9000 |
| 14 | QC3-3653-000 запросить цену → | COVER, GEAR iPF9400/9400S |
| 15 | QC2-4136-000 запросить цену → | COUPLING, DAMPER |
| 16 | QC1-7068-000 запросить цену → | DAMPER, LEFT |
| 17 | QE1-1063-000 запросить цену → | GEAR 14T |
| 18 | QM2-2511-000 запросить цену → | UPPER COVER LOCK узел L |
| 19 | FH7-5489-050 запросить цену → | SOLENOID, DC24V |
| 20 | QU1-2173-000 запросить цену → | SPRING, HOOK END COIL |
| 21 | QC1-7141-000 запросить цену → | STOPPER, COVER |
| 22 | QM3-1024-000 запросить цену → | UPPER COVER SWITCH узел L |
| 23 | WC4-5180-000 запросить цену → | MICROSWITCH (DOOR) |
| 24 | QC1-7067-000 запросить цену → | DAMPER, RIGHT |
| 25 | QM3-1026-000 запросить цену → | UPPER COVER SWITCH узел R |
| 26 | QM3-1027-000 запросить цену → | UPPER COVER LOCK узел R |
| 27 | FA3-8727-000 запросить цену → | RETAINING RING |
| 28 | QC2-2195-000 запросить цену → | SHAFT, JOINT |
| 29 | XA9-0732-000 запросить цену → | SCREW, RS, M4 |
| 30 | XA9-0249-000 запросить цену → | SCREW, M4X8 |
| 31 | WG8-5677-000 запросить цену → | PHOTO-INTERRUPTER |
| 32 | QM3-1023-000 запросить цену → | COVER STAY узел L iPF9100/9000S/9000 |
| 32 | QM4-8143-000 запросить цену → | COVER STAY узел L iPF9400/9400S |
| 33 | QM3-1025-000 запросить цену → | COVER STAY узел R iPF9100/9000S/9000 |
| 33 | QM3-7042-000 запросить цену → | COVER STAY узел R iPF9400/9400S |
| 34 | FS5-1189-000 запросить цену → | BUSHING |
| 501 | XB2-8401-009 запросить цену → | SCREW, W/WASHER, M4X10 |
| 502 | XB1-2300-406 запросить цену → | SCREW, MACHINE, TRUSS HEAD, M3 |
| 503 | XB4-5400-806 запросить цену → | SCREW, P, M4X8 |
| 504 | XD3-2200-222 запросить цену → | PIN |

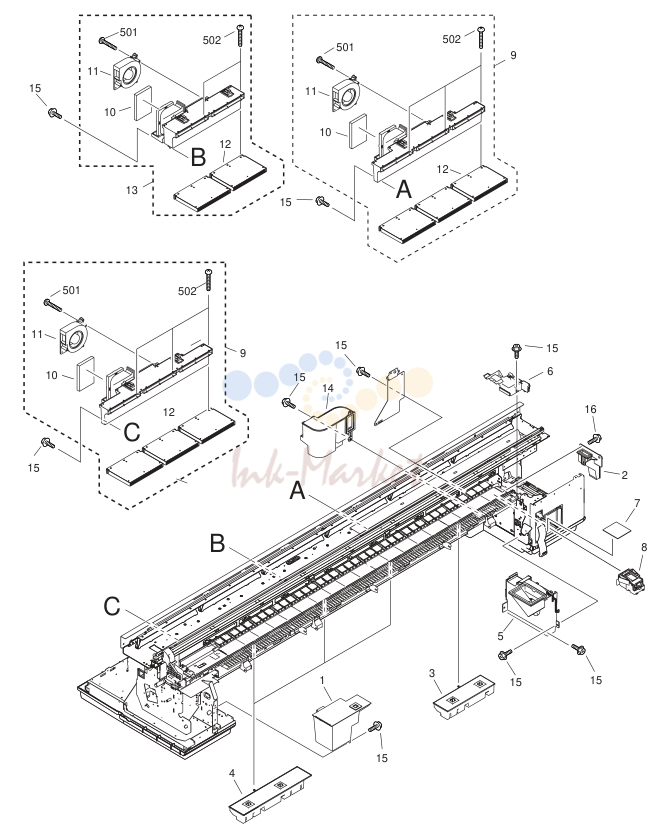

AIR FLOW FAN узел
| № | Артикул | Наименование |
|---|---|---|
| 1 | QL2-2110-000 запросить цену → | WASTE INK ABSORBER узел |
| 2 | QL2-2114-000 запросить цену → | DUCT ASS'Y |
| 3 | QL2-1650-000 запросить цену → | WASTE INK ABSORBER узел (S) |
| 4 | QL2-2108-000 запросить цену → | WASTE INK ABSORBER узел (L) |
| 5 | QM3-1012-000 запросить цену → | SUCTION FAN узел iPF9000 iPF9400/9400S/9100/ |
| 5 | QM3-3069-000 запросить цену → | SUCTION FAN узел |
| 6 | QM3-1056-010 запросить цену → | HEAD MANAGEMENT SENSOR |
| 7 | QC1-7237-000 запросить цену → | ABSORBER, INK |
| 8 | QM3-1419-000 запросить цену → | M/C RELAY плата ASS'Y iPF9100/9000S/9000 |
| 8 | QM3-4843-000 запросить цену → | M/C RELAY плата ASS'Y iPF9400/9400S |
| 9 | QM3-1038-000 запросить цену → | FAN узел |
| 10 | QC1-9198-000 запросить цену → | FILTER, MIST |
| 11 | QK1-1387-000 запросить цену → | FAN, MIST |
| 12 | QM3-2064-000 запросить цену → | DUCT узел |
| 13 | QM3-1039-000 запросить цену → | FAN узел |
| 14 | QL2-1663-000 запросить цену → | DUCT |
| 15 | XA9-0732-000 запросить цену → | SCREW, RS, M4 |
| 16 | XA9-2027-000 запросить цену → | SCREW, RS, M4 |
| 501 | XB4-7404-009 запросить цену → | SCREW, TAP BINDING HEAD, M4X40 |
| 502 | XB4-7402-509 запросить цену → | SCREW, TAP., TRUSS HEAD, M4X25 |
PINCH ROLLER узел
| № | Артикул | Наименование |
|---|---|---|
| 1 | QM2-2596-050 запросить цену → | PINCH ROLLER узел |
| 2 | QM3-1010-000 запросить цену → | PINCH ROLLER узел |
| 3 | QC1-6999-000 запросить цену → | BUSHING |
| 4 | QE1-1048-000 запросить цену → | GEAR |
| 5 | XA9-0732-000 запросить цену → | SCREW, RS, M4 |
| 6 | XG9-0549-000 запросить цену → | BEARING, BALL iPF9000 iPF9400/9400S/9100/ |
| 6 | XG9-0365-000 запросить цену → | BEARING, BALL |
| 7 | QM3-1009-000 запросить цену → | RELEASE LEVER SHAFT узел |
| 501 | XD2-1100-642 запросить цену → | RING, E |
| 502 | XD1-1108-219 запросить цену → | WASHER, COP |
PLATEN & FEED ROLLER
| № | Артикул | Наименование |
|---|---|---|
| 1 | QL2-1662-000 запросить цену → | MOUNT, SENSOR ADJUSTING iPF9100/9000S/9000 |
| 1 | QL2-8099-000 запросить цену → | MOUNT, SENSOR ADJUSTING iPF9400/9400S |
| 2 | QL2-2784-000 запросить цену → | BASE, PLATEN L iPF9100/9000S/9000 |
| 3 | QL2-2783-000 запросить цену → | BASE, PLATEN C iPF9100/9000S/9000 |
| 4 | QL2-1659-000 запросить цену → | PLATEN R iPF9100/9000S/9000 |
| 5 | QL2-1660-000 запросить цену → | PLATEN C iPF9100/9000S/9000 |
| 6 | QL2-2109-000 запросить цену → | PLATEN L iPF9100/9000S/9000 |
| 7 | QC2-2355-000 запросить цену → | GUIDE, DELIVERY, RIGHT |
| 8 | QL2-2782-000 запросить цену → | BASE, PLATEN R iPF9100/9000S/9000 |
| 9 | QM2-2528-010 запросить цену → | COVER LOCK узел |
| 10 | QC1-6921-000 запросить цену → | PLATEN, REAR |
| 11 | QC2-2082-000 запросить цену → | BUSHING |
| 12 | QM3-1008-000 запросить цену → | FEED ROLLER ASS'Y iPF9100/9000S/9000 |
| 12 | QM4-8134-000 запросить цену → | FEED ROLLER ASS'Y iPF9400/9400S |
| 13 | WG8-5624-000 запросить цену → | IC, PHOTO INTERRUPTER |
| 14 | WG8-5677-000 запросить цену → | PHOTO-INTERRUPTER |
| 15 | QC1-7043-000 запросить цену → | GEAR, RELEASE |
| 16 | QC1-7034-000 запросить цену → | LEVER, RELEASE |
| 17 | QC2-2356-000 запросить цену → | GUIDE, DELIVERY, LEFT |
| 18 | QM3-1011-000 запросить цену → | SOLENOID узел |
| 19 | WC4-5052-000 ✓ в наличии | MICRO SWITCH |
| 20 | QC2-2354-000 запросить цену → | GUIDE, DELIVERY |
| 21 | FA3-8727-000 запросить цену → | RING, RETAINING |
| 22 | XA9-0732-000 запросить цену → | SCREW, RS, M4 |
| 23 | QC2-2458-000 запросить цену → | GUIDE, ROLL PAPER COVER |
| 24 | QL2-3385-000 запросить цену → | BASE, PLATEN R iPF9400/9400S |
| 25 | QL2-8087-000 запросить цену → | BASE, PLATEN L iPF9400/9400S |
| 26 | QM3-7700-000 запросить цену → | PLATEN R iPF9400/9400S |
| 27 | QM3-7701-000 запросить цену → | PLATEN C iPF9400/9400S |
| 28 | QM3-7702-000 запросить цену → | PLATEN C iPF9400/9400S |
| 29 | QM4-8131-000 запросить цену → | PLATEN C iPF9400/9400S |
| 30 | QM4-8132-000 запросить цену → | PLATEN C iPF9400/9400S |
| 31 | QM4-8133-000 запросить цену → | PLATEN L iPF9400/9400S |
| 501 | XD2-3100-152 запросить цену → | RING, C |
| 502 | XA9-0724-000 запросить цену → | SCREW, M3X8 |
LINEAR SCALE
| № | Артикул | Наименование |
|---|---|---|
| 1 | QU1-2169-000 запросить цену → | SPRING, HOOK END COIL |
| 2 | QC3-1883-000 запросить цену → | SCALE, LINEAR iPF9100/9000S/9000 |
| 2 | QD1-0362-000 запросить цену → | SCALE, LINEAR iPF9400/9400S |
MEDIA TAKE-UP узел
| № | Артикул | Наименование |
|---|---|---|
| 1 | QK1-2908-000 запросить цену → | CABLE, INTERFACE |
| 2 | WG8-5770-000 запросить цену → | IC, PID310L, PHOTO-INTERRUPTER |
| 3 | WG8-5771-000 запросить цену → | IC, PIE310, PHOTO-INTERRUPTER |
| 4 | QM3-1092-010 запросить цену → | MEDIA TAKE-UP DRIVE узел |
| 5 | QC2-2399-000 запросить цену → | KNOB |
| 6 | QC2-2401-000 запросить цену → | LEVER, LOCK |
| 7 | QC2-2402-000 запросить цену → | LEVER, RELEASE |
| 8 | QC2-2403-000 запросить цену → | GEAR, 14T |
| 9 | QC2-2404-000 запросить цену → | GEAR, 22T |
| 10 | QC2-2408-000 запросить цену → | SPRING, TORSION |
| 11 | QC2-2409-000 запросить цену → | SPRING, TORSION |
| 12 | QC2-2410-000 запросить цену → | COVER, DRIVE узел, 1 |
| 13 | QC2-2412-000 запросить цену → | COVER, DRIVE узел, 2 |
| 14 | WG8-5624-000 запросить цену → | IC, PHOTO INTERRUPTER |
| 15 | QM3-1093-000 запросить цену → | MEDIA TAKE-UP IDLER узел |
| 16 | QM3-1108-000 запросить цену → | RIGHT FLANGE узел |
| 17 | QM3-1109-000 запросить цену → | LEFT FLANGE узел |
| 18 | QM3-1095-000 запросить цену → | INCH ADAPTER узел |
| 19 | QL2-3143-000 запросить цену → | WEIGHT G |
| 20 | QL2-3144-000 запросить цену → | WEIGHT F |
| 21 | QL2-3145-000 запросить цену → | WEIGHT E |
| 22 | QL2-3146-000 запросить цену → | WEIGHT D |
| 23 | QL2-3147-000 запросить цену → | WEIGHT C |
| 24 | QL2-3148-000 запросить цену → | WEIGHT A |
| 25 | QL2-3149-000 запросить цену → | WEIGHT B |
| 26 | QL2-1676-000 запросить цену → | WEIGHT FLANGE 1 |
| 27 | QL2-2094-000 запросить цену → | WEIGHT FLANGE 2 |
| 28 | QE1-1495-000 запросить цену → | WEIGHT JOINT |
| 29 | QE1-2304-000 запросить цену → | BOLT, HEX HEAD, M4X8 |
| 30 | XA9-1501-000 запросить цену → | SCREW, RS, M3X10 |
| 31 | QM3-1110-010 запросить цену → | MEDIA TAKE-UP SPOOL SHAFT узел |
| 32 | QC2-2434-010 запросить цену → | GEAR, 27T |
| 33 | QC2-2413-000 запросить цену → | BRACKET, MOUNTING, RIGHT |
| 34 | QC2-2417-000 запросить цену → | BRACKET, MOUNTING, LEFT |
| 35 | QM3-1091-000 запросить цену → | MEDIA TAKE-UP SENSOR узел |
| 36 | QM4-8147-000 запросить цену → | GEAR KIT |
| 501 | XB4-7300-807 запросить цену → | SCREW, TAP TIGHT, BINDING HEAD |
| 502 | XD2-1100-502 запросить цену → | RETAINING RING (E-TYPE) |
| 503 | XD2-1100-322 запросить цену → | RETAINING RING (E-TYPE) |
| 504 | XD3-2200-142 запросить цену → | PIN, PARALLEL |
Полный список запчастей доступен по запросу.
комментарии
