Canon imagePROGRAF IPF786 IPF785 IPF781 IPF780 IPF771 IPF770 IPF765 IPF760 IPF755 IPF750 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- PRINTER & ACCESSORIES
- COVERS
- ROLL узел
- ELECTRICAL PART

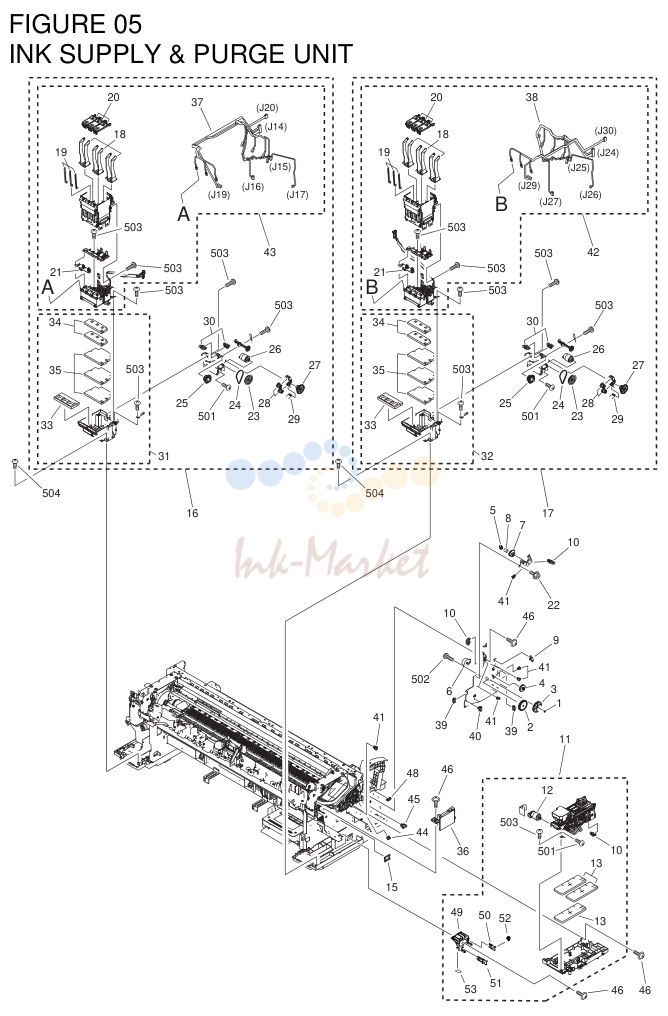

- INK SUPPLY & PURGE узел

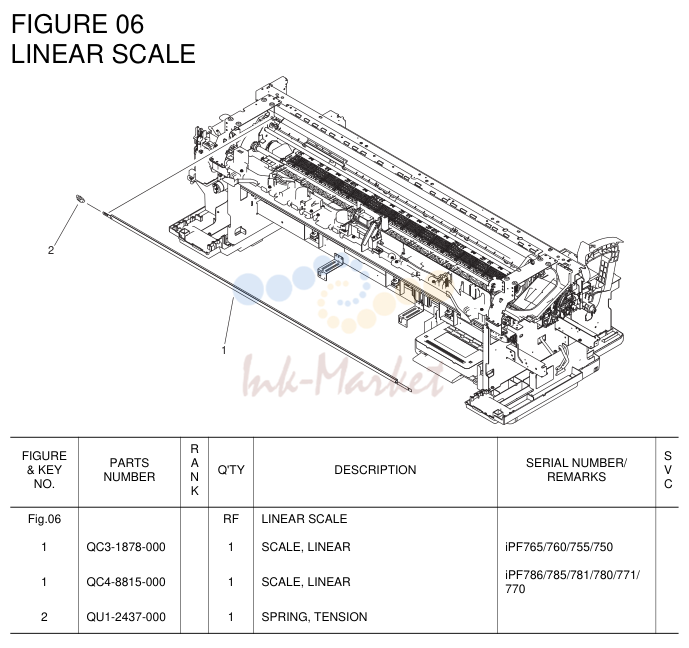

- LINEAR SCALE

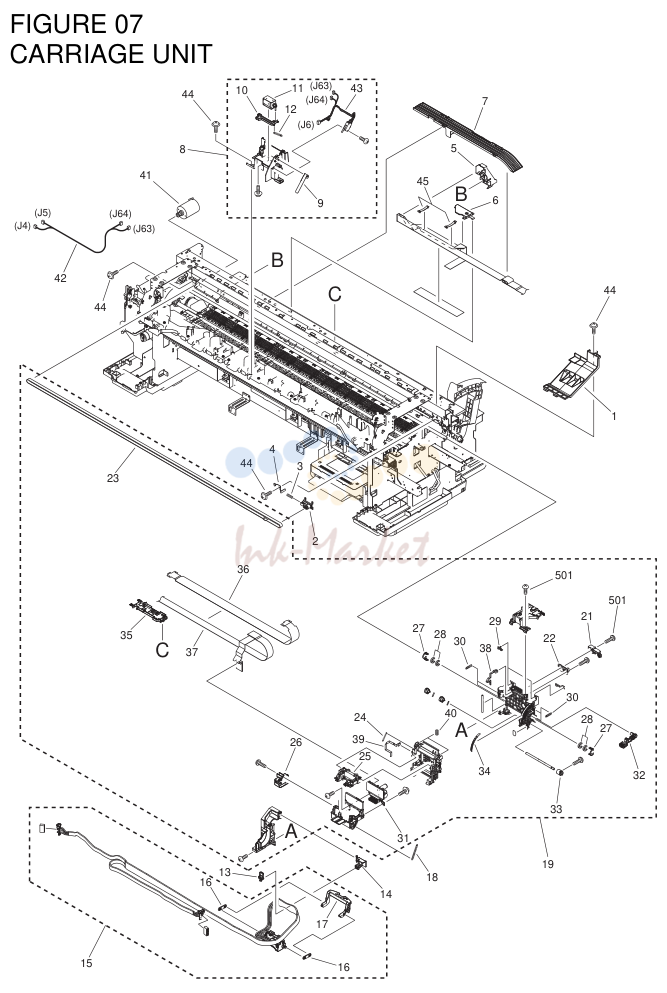

- CARRIAGE узел
- AIR FLOW FAN узел
- CUTTER узел
- PLATEN & GUIDE узел
- PINCH ROLLER узел
- FEED ROLLER узел

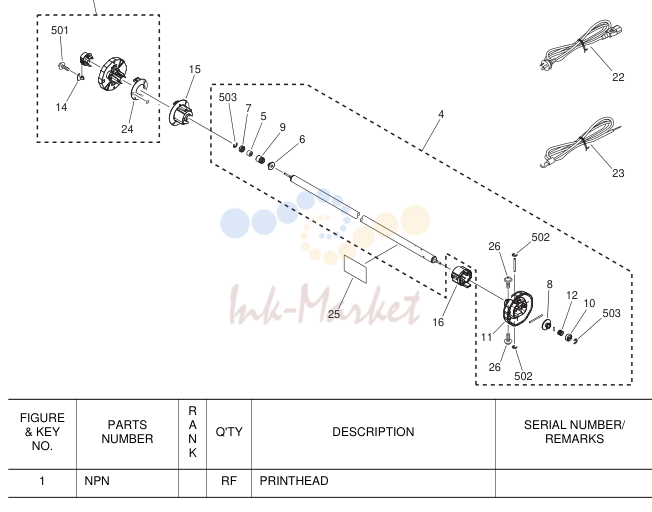

PRINTER & ACCESSORIES
| № | Артикул | Наименование |
|---|---|---|
| 3 | FB1-0733-000 запросить цену → | BRUSH, CLEANING |
| 4 | QM4-2813-000 запросить цену → | SPOOL SHAFT узел |
| 5 | QC3-1709-000 запросить цену → | LIMITER, TORQUE |
| 6 | QC3-1710-000 запросить цену → | ROLLER, LIMIT, LEFT |
| 7 | QC3-1711-000 запросить цену → | CLUTCH, ONE-WAY |
| 8 | QC3-1712-000 запросить цену → | ROLLER, LIMIT, RIGHT |
| 9 | QC3-1713-000 запросить цену → | CAP, SPOOL, LEFT |
| 10 | QC3-1714-000 запросить цену → | CAP, SPOOL, RIGHT |
| 11 | QM3-5890-000 запросить цену → | FLANGE узел (R) |
| 12 | QU1-0369-000 запросить цену → | GEAR, 15T |
| 13 | QM4-2810-000 запросить цену → | FLANGE узел (L) |
| 14 | QC1-6912-000 запросить цену → | LEVER, LOCK, FLANGE |
| 15 | QM4-2878-000 запросить цену → | ROLL HOLDER узел (L) |
| 16 | QM4-2879-000 запросить цену → | ROLL HOLDER узел (R) |
| 17 | QK1-5097-000 запросить цену → | CORD, POWER 100V |
| 18 | QK1-5098-000 запросить цену → | CORD, POWER 120V UL |
| 19 | QK1-1392-000 запросить цену → | CORD, POWER 230V |
| 20 | QK1-5099-000 запросить цену → | CORD, POWER 230V AUS |
| 21 | QH2-2732-000 запросить цену → | CORD, POWER 230V KOR |
| 22 | QK1-1396-010 запросить цену → | CORD, POWER 230V CHN |
| 23 | QK2-0830-000 запросить цену → | CORD, GROUNDING 100V |
| 24 | QC2-6793-000 запросить цену → | SPACER, ROLL |
| 25 | QU1-8279-000 запросить цену → | LABEL,ROLL HOLDER |
| 26 | XA9-1386-000 запросить цену → | SCREW, RS, M3X8 |
| 501 | XB6-7300-607 запросить цену → | SCREW, CROSS-RECESS, FCH |
| 502 | XD2-1100-322 запросить цену → | RETAINING RING (E-TYPE) |
| 503 | XD2-1100-502 запросить цену → | RETAINING RING (E-TYPE) |

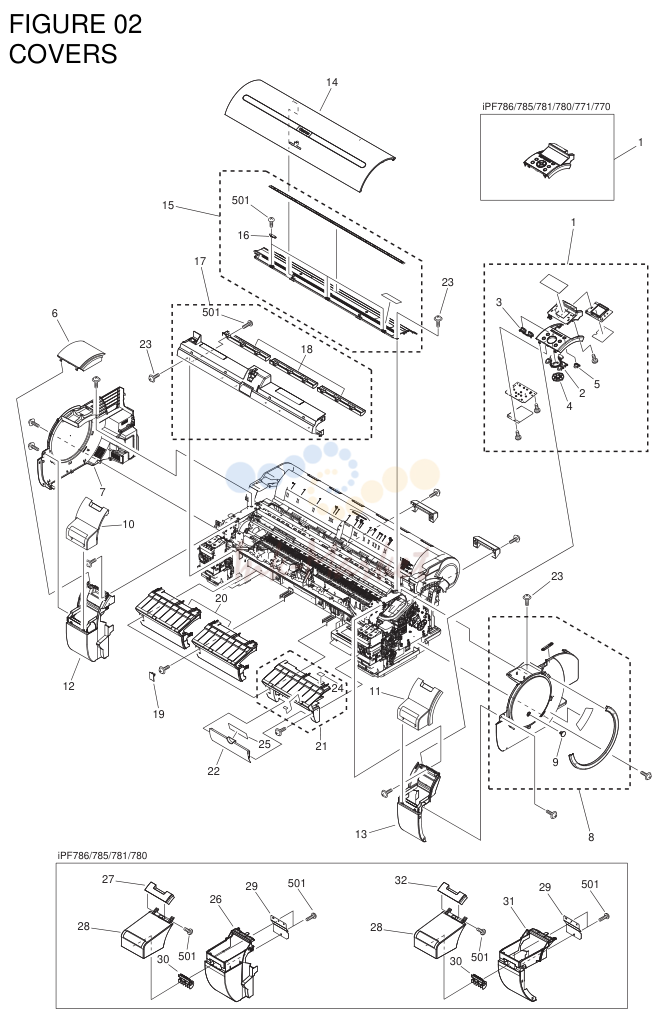

COVERS
| № | Артикул | Наименование |
|---|---|---|
| 1 | QM3-5842-000 запросить цену → | OPERATION PANEL узел iPF765/760/755/ |
| 1 | QM3-5904-000 запросить цену → | OPERATION PANEL узел |
| 1 | QM4-3745-000 запросить цену → | OPERATION PANEL узел iPF770:ENGLISH |
| 1 | QM4-3744-000 запросить цену → | OPERATION PANEL узел iPF770:JAPANESE |
| 1 | QM4-3746-000 запросить цену → | OPERATION PANEL узел iPF771 |
| 1 | QM4-3247-000 запросить цену → | OPERATION PANEL узел iPF785/780:ENGLISH |
| 1 | QM4-8470-000 запросить цену → | OPERATION PANEL узел iPF785/780:JAPANESE |
| 1 | QM4-8494-000 запросить цену → | OPERATION PANEL узел iPF786/781 |
| 2 | QC3-1695-000 запросить цену → | KEY, SCROLL iPF765/760/755/750 |
| 3 | QC3-1696-000 запросить цену → | KEY, LOAD/CUT iPF765/760/755/750 |
| 4 | QC3-1697-000 запросить цену → | KEY, OK iPF765/760/755/750 |
| 5 | QC3-1698-000 запросить цену → | KEY, POWER iPF765/760/755/750 |
| 6 | QC3-1690-000 запросить цену → | COVER, TOP, LEFT iPF765/760/755/750 iPF786/785/781/780/771/ |
| 6 | QD1-1245-000 запросить цену → | COVER, TOP, LEFT |
| 7 | QM3-5885-000 запросить цену → | LEFT COVER узел iPF765/760/755/750 |
| 7 | QM4-3756-000 запросить цену → | LEFT COVER узел iPF771/770 |
| 7 | QM4-3202-000 запросить цену → | LEFT COVER узел iPF786/785/781/780 |
| 8 | QM3-5886-000 запросить цену → | RIGHT COVER узел iPF765/760/755/750 |
| 8 | QM4-3757-000 запросить цену → | RIGHT COVER узел iPF771/770 |
| 8 | QM4-3203-000 запросить цену → | RIGHT COVER узел iPF786/785/781/780 |
| 9 | QC3-1742-000 запросить цену → | CAP, BLANKING |
| 10 | QM3-5908-000 запросить цену → | INK TANK COVER узел (L) iPF765/760/755/750 |
| 10 | QM4-3751-000 запросить цену → | INK TANK COVER узел (L) iPF771/770 |
| 11 | QM3-5909-000 запросить цену → | INK TANK COVER узел (R) iPF750 |
| 11 | QM3-5942-000 запросить цену → | INK TANK COVER узел (R) iPF755 |
| 11 | QM4-8157-000 запросить цену → | INK TANK COVER узел (R) iPF760 |
| 11 | QM4-8158-000 запросить цену → | INK TANK COVER узел (R) iPF765 |
| 11 | QM4-3752-000 запросить цену → | INK TANK COVER узел (R) iPF770 |
| 11 | QM4-3754-000 запросить цену → | INK TANK COVER узел (R) iPF771 |
| 12 | QM3-5878-000 запросить цену → | FRONT COVER узел (L) iPF765/760/755/750 |
| 12 | QM4-3750-000 запросить цену → | FRONT COVER узел (L) iPF771/770 |
| 13 | QM3-5879-000 запросить цену → | FRONT COVER узел (R) iPF765/760/755/750 |
| 13 | QM4-3749-000 запросить цену → | FRONT COVER узел (R) iPF771/770 |
| 14 | QM3-5882-000 запросить цену → | UPPER COVER узел |
| 15 | QM3-5911-000 запросить цену → | UPPER REAR COVER узел |
| 16 | QC3-1683-000 запросить цену → | DAMPER |
| 17 | QM3-5947-000 запросить цену → | FRONT COVER узел iPF765/760/755/750 iPF786/785/781/780/771/ |
| 17 | QM4-8483-000 запросить цену → | FRONT COVER узел |
| 18 | QC3-1829-000 запросить цену → | COVER, CUTTER GUARD iPF765/760/755/750 iPF786/785/781/780/771/ |
| 18 | QC4-9225-000 запросить цену → | COVER, CUTTER GUARD |
| 19 | QC3-1668-000 запросить цену → | CAP, SCREW |
| 20 | QL2-6893-000 запросить цену → | COVER, DELIVERY |
| 21 | QL2-6892-000 запросить цену → | COVER, DELEVERY, RIGHT |
| 22 | QC3-1553-000 запросить цену → | COVER, MAINTENANCE CARTRIDGE |
| 23 | XA9-1928-000 запросить цену → | AR SCREW, TP, M3X8 |
| 24 | QC3-1900-000 запросить цену → | PAD |
| 25 | QC2-6633-000 запросить цену → | LABEL |
| 26 | QD1-1235-000 запросить цену → | FRONT COVER (L) iPF786/785/781/780 |
| 27 | QD1-1239-000 запросить цену → | INK TANK COVER TOP (L) iPF786/785/781/780 |
| 28 | QD1-1240-000 запросить цену → | INK TANK COVER iPF786/785/781/780 |
| 29 | QD1-1253-000 запросить цену → | PLATE, SUPPORT iPF786/785/781/780 |
| 30 | QD1-1254-000 запросить цену → | JOINT, INK TANK COVER iPF786/785/781/780 |
| 31 | QD1-1234-000 запросить цену → | FRONT COVER (R) iPF786/785/781/780 |
| 32 | QD1-1238-000 запросить цену → | INK TANK COVER TOP (R) iPF780 |
| 32 | QD1-1281-000 запросить цену → | INK TANK COVER TOP (R) iPF781 |
| 32 | QD1-1278-000 запросить цену → | INK TANK COVER TOP (R) iPF785 |
| 32 | QD1-1282-000 запросить цену → | INK TANK COVER TOP (R) iPF786 |
| 501 | XB4-5300-807 запросить цену → | SCREW, P, M3X8 |

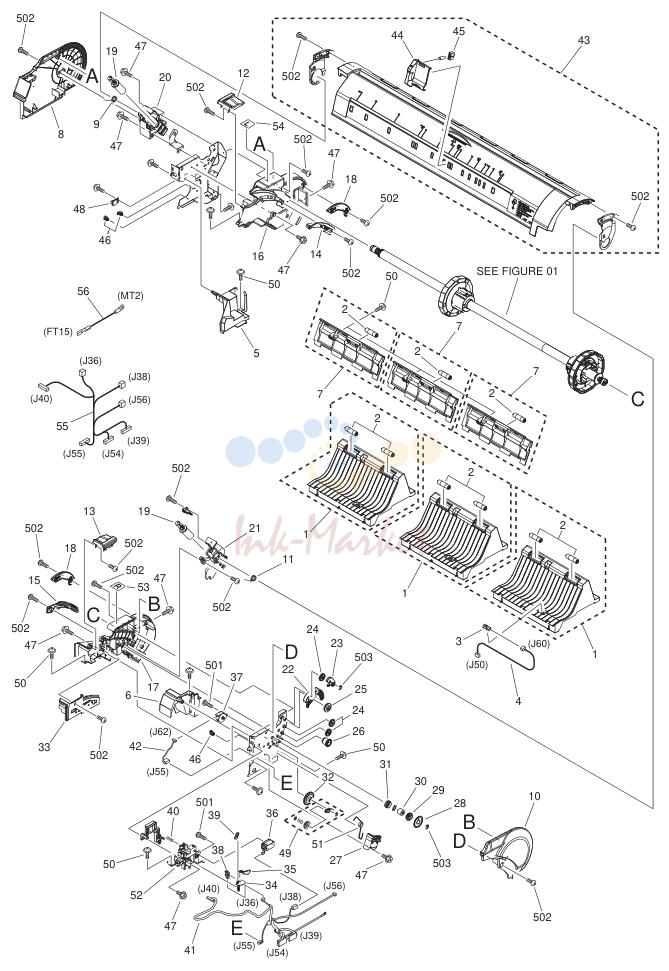

ROLL узел
| № | Артикул | Наименование |
|---|---|---|
| 1 | QM4-2803-000 запросить цену → | FEED GUIDE узел (L) |
| 2 | QC3-1661-000 запросить цену → | ROLLER, GUIDE |
| 3 | FK2-6470-000 запросить цену → | PHOTO-SENSOR, KUA0055C |
| 4 | QM3-4592-000 запросить цену → | HARNESS, WIRE, PE |
| 5 | QC3-1635-000 запросить цену → | COVER, REAR, LEFT |
| 6 | QC3-1654-000 запросить цену → | COVER, REAR, RIGHT |
| 7 | QM3-5876-000 запросить цену → | FEED GUIDE узел (U) |
| 8 | QC3-1752-010 запросить цену → | COVER, ROLL, LEFT |
| 9 | QC3-1672-000 запросить цену → | SPRING, TORSION |
| 10 | QC3-1658-000 запросить цену → | COVER, ROLL, RIGHT |
| 11 | QC3-1659-000 запросить цену → | SPRING, TORSION |
| 12 | QC3-1634-000 запросить цену → | MOUNT, SPOOL, LEFT |
| 13 | QC3-1639-000 запросить цену → | MOUNT, SPOOL, RIGHT |
| 14 | QC3-1759-000 запросить цену → | RAIL, SPOOL, LEFT |
| 15 | QC3-1760-000 запросить цену → | RAIL, SPOOL, RIGHT |
| 16 | QC3-1631-000 запросить цену → | HOLDER, SPOOL, LEFT |
| 17 | QC4-9259-000 запросить цену → | HOLDER, SPOOL, RIGHT |
| 18 | QC3-1819-000 запросить цену → | COVER, SUPPORT |
| 19 | QC4-9256-000 запросить цену → | DAMPER, AIR |
| 20 | QC4-9252-000 запросить цену → | HOLDER, DAMPER, LEFT |
| 21 | QC3-1648-000 запросить цену → | HOLDER, DAMPER, RIGHT |
| 22 | QC3-1647-000 запросить цену → | COVER, SPOOL GEAR |
| 23 | QC3-1818-000 запросить цену → | COVER, GEAR |
| 24 | QC4-9290-000 запросить цену → | GEAR, 25T |
| 25 | QU1-0371-000 запросить цену → | GEAR, 17T/28T |
| 26 | QU1-0370-000 запросить цену → | GEAR, 18T/54T |
| 27 | QM3-5953-010 запросить цену → | ENCODER узел |
| 29 | QU1-0373-000 запросить цену → | GEAR, 50T |
| 30 | QC3-1636-000 запросить цену → | LIMITER, TORQUE |
| 31 | QU1-0372-000 запросить цену → | GEAR, 50T |
| 32 | QU1-0374-010 запросить цену → | GEAR, 32T/96T |
| 33 | QC3-1649-000 запросить цену → | CAP, ROLL, RIGHT |
| 34 | QC3-1651-000 запросить цену → | FLAG, SENSOR |
| 35 | QC3-1652-000 запросить цену → | ARM, SENSOR FLAG |
| 36 | QL2-3175-000 запросить цену → | SOLENOID |
| 37 | QK1-2081-000 ✓ в наличии | MOTOR, STEPPING |
| 38 | WG8-5836-000 запросить цену → | PHOTO-INTERRUPTER, SG2481 |
| 39 | QU1-2449-000 запросить цену → | SPRING, TENSION |
| 40 | QU1-2450-000 запросить цену → | SPRING, COMPRESSION iPF786/785/781/780/765/ |
| 41 | QM3-7911-000 запросить цену → | HARNESS, WIRE, ROLL |
| 42 | QM3-4602-000 запросить цену → | HARNESS, WIRE, MOTOR |
| 43 | QM4-2808-000 запросить цену → | ROLL COVER узел |
| 44 | QC3-1706-000 запросить цену → | GUIDE, SLIDE |
| 45 | QC3-1707-000 запросить цену → | LOCK, SLIDE GUIDE |
| 46 | WT2-5694-000 запросить цену → | CLIP CLAMP, WIRE |
| 47 | XA9-1386-000 запросить цену → | SCREW, RS, M3X8 |
| 48 | RK2-2884-000 запросить цену → | ENVIRONMENT SENSOR плата ASS'Y |
| 49 | QM4-2829-000 запросить цену → | GEAR узел |
| 50 | XA9-1928-000 запросить цену → | AR SCREW, TP, M3X8 |
| 51 | QU1-2456-000 запросить цену → | SPRING, TORSION |
| 52 | QC3-1650-010 запросить цену → | HOLDER, SENSOR FLAG |
| 53 | QU1-8284-000 запросить цену → | LABEL, HOLDER R |
| 54 | QU1-8285-000 запросить цену → | LABEL, HOLDER L iPF786/785/781/780/771/ |
| 55 | QM7-3637-000 запросить цену → | HARNESS, ROLL узел iPF786/785/781/780/771/ |
| 56 | QM7-3638-000 запросить цену → | HARNESS, EARTH |
| 501 | XB1-2300-409 запросить цену → | SCREW, MACHINE M3X4 |
| 502 | XB4-5401-007 запросить цену → | SCREW, M4X10 |
| 503 | XD2-1100-502 запросить цену → | RETAINING RING (E-TYPE) |

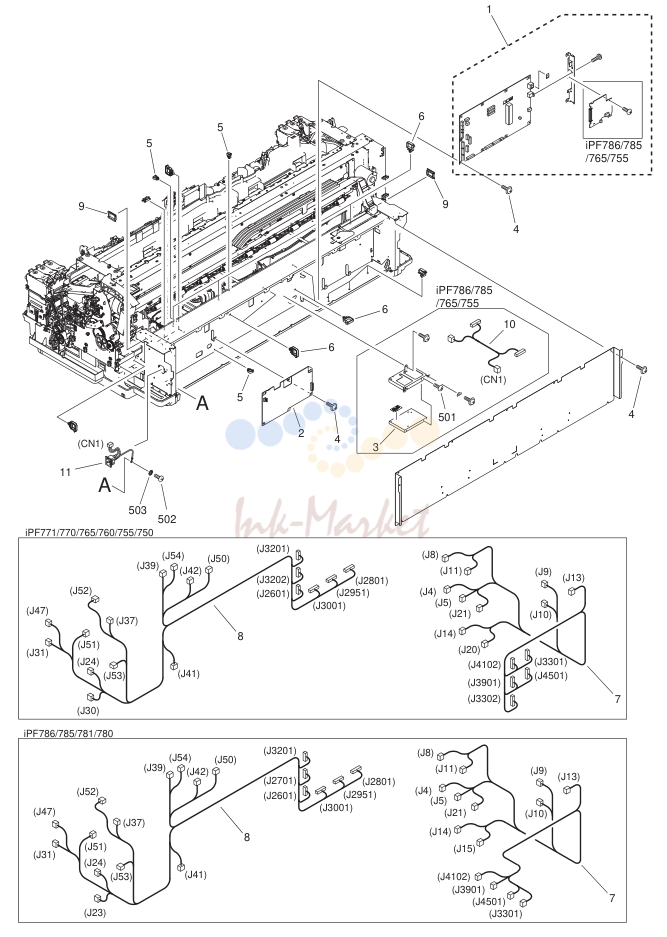

ELECTRICAL PART
| № | Артикул | Наименование |
|---|---|---|
| 1 | QM3-5820-010 запросить цену → | MAIN CONTROLLER ASS'Y iPF750 |
| 1 | QM3-5819-010 запросить цену → | MAIN CONTROLLER ASS'Y iPF755 |
| 1 | QM4-8159-000 запросить цену → | MAIN CONTROLLER ASS'Y iPF760 |
| 1 | QM4-8160-010 запросить цену → | MAIN CONTROLLER ASS'Y iPF765 |
| 1 | QM7-3984-000 запросить цену → | MAIN CONTROLLER ASS'Y iPF770 |
| 1 | QM7-3985-000 запросить цену → | MAIN CONTROLLER ASS'Y iPF771 |
| 1 | QM7-3594-000 запросить цену → | MAIN CONTROLLER ASS'Y iPF780 |
| 1 | QM7-7319-000 запросить цену → | MAIN CONTROLLER ASS'Y iPF781 |
| 1 | QM7-3596-000 запросить цену → | MAIN CONTROLLER ASS'Y iPF785 |
| 1 | QM7-7320-000 запросить цену → | MAIN CONTROLLER ASS'Y iPF786 |
| 2 | QK1-5141-000 запросить цену → | POWER SUPPLY ASS'Y |
| 3 | FK2-2416-000 запросить цену → | HDD, WD800BEVT-22ZCT0 iPF755(80GB) |
| 3 | WM2-5278-000 запросить цену → | HDD, MK1676GSX(HDD2J96QSL) iPF755(160GB) |
| 3 | WM2-5280-000 запросить цену → | HDD, MK2575GSX(HDD2L05QSL) iPF765(250GB) |
| 3 | WM2-5285-000 запросить цену → | HDD, MQ01ABF032 iPF786/785(320GB) |
| 4 | XA9-1928-000 запросить цену → | AR SCREW, TP, M3X8 |
| 5 | WT2-5694-000 запросить цену → | CLIP CLAMP, WIRE |
| 6 | WT2-5738-000 запросить цену → | CLAMP, CABLE |
| 7 | QM3-4585-020 запросить цену → | HARNESS, WIRE, LEFT iPF765/760/755/750 |
| 7 | QM7-3989-000 запросить цену → | HARNESS, WIRE, LEFT iPF771/770 |
| 7 | QM7-7296-000 запросить цену → | HARNESS, WIRE, LEFT iPF786/785/781/780 |
| 8 | QM3-4587-000 запросить цену → | HARNESS, WIRE, RIGHT iPF765/760/755/750 |
| 8 | QM7-3990-000 запросить цену → | HARNESS, WIRE, RIGHT iPF771/770 |
| 8 | QM7-3621-000 запросить цену → | HARNESS, WIRE, RIGHT iPF786/785/781/780 |
| 9 | WT2-5098-000 запросить цену → | SADDLE, WIRE |
| 10 | QK1-5080-000 запросить цену → | HARNESS, WIRE, HDD iPF786/785/765/755 |
| 11 | QM3-4582-000 запросить цену → | HARNESS, INLET |
| 501 | XB1-2300-407 запросить цену → | SCREW, MACH, TRUSS HEAD, M3X4 iPF786/785/765/755 |
| 502 | XB1-2400-607 запросить цену → | SCREW, CROSS-RECESS, FCH |
| 503 | XD1-4200-402 запросить цену → | WASHER, TOOTHED LOCK, M4 |
INK SUPPLY & PURGE узел
| № | Артикул | Наименование |
|---|---|---|
| 1 | QC2-0682-000 запросить цену → | RING |
| 2 | QC2-0687-000 запросить цену → | GEAR, LIFT, IDLER B |
| 3 | QC2-0689-000 запросить цену → | GEAR, LIFT, DOUBLE B |
| 4 | QC2-0690-000 запросить цену → | GEAR, LIFT, DOUBLE C |
| 5 | QC3-1550-000 запросить цену → | COUPLING |
| 6 | QK1-0440-000 ✓ в наличии | MOTOR, STEPPING DC 10W UNDER |
| 7 | QU1-0363-000 запросить цену → | GEAR, LIFT, 30T |
| 8 | QU1-2447-000 запросить цену → | SPRING, COMPRESSION |
| 9 | WC4-5052-000 ✓ в наличии | MICRO SWITCH |
| 10 | WG8-5849-000 запросить цену → | PHOTOINTERRUPTER, GP1S173LCS0F |
| 11 | QM4-3670-000 запросить цену → | PURGE узел |
| 12 | QM3-5957-000 запросить цену → | MOTOR, DC |
| 13 | QC4-9036-000 запросить цену → | ABSORBER, INK |
| 15 | WT2-5098-000 запросить цену → | SADDLE, WIRE |
| 16 | QM3-5862-020 запросить цену → | INK SUPPLY узел (L) iPF765/760/755/750 |
| 16 | QM4-3741-000 запросить цену → | INK SUPPLY узел (L) iPF771/770 |
| 17 | QM3-5856-020 запросить цену → | INK SUPPLY узел (R) iPF765/760/755/750 |
| 17 | QM4-3735-000 запросить цену → | INK SUPPLY узел (R) iPF771/770 |
| 18 | QC2-0729-000 запросить цену → | HOLDER, INK TANK iPF765/760/755/750 |
| 18 | QC5-1549-000 запросить цену → | HOLDER, INK TANK iPF771/770 |
| 19 | QC2-0736-000 запросить цену → | GUIDE, LIGHT iPF765/760/755/750 |
| 19 | QC5-1550-000 запросить цену → | GUIDE, LIGHT iPF771/770 |
| 20 | QC2-1281-000 запросить цену → | LEVER, INK TANK iPF765/760/755/750 |
| 20 | QC5-1554-000 запросить цену → | LEVER, INK TANK iPF771/770 |
| 21 | QM3-1355-010 запросить цену → | INK TANK ROM плата узел iPF765/760/755/750 |
| 21 | QM7-3988-000 запросить цену → | INK TANK ROM плата узел iPF771/770 |
| 22 | XA9-1386-000 запросить цену → | SCREW, RS, M3X8 |
| 23 | QC2-0739-000 запросить цену → | GEAR, VALVE 2 iPF765/760/755/750 |
| 23 | QC5-1552-000 запросить цену → | GEAR, VALVE 2 iPF771/770 iPF771/770/765/760/755/ |
| 24 | QC2-0832-000 запросить цену → | BELT, TIMING |
| 25 | QC3-1612-000 запросить цену → | CAM GEAR, 38T iPF765/760/755/750 |
| 25 | QC5-1572-000 запросить цену → | CAM GEAR, 38T iPF771/770 iPF771/770/765/760/755/ |
| 26 | QK1-0550-000 ✓ в наличии | MOTOR, 24V, DC |
| 27 | QU1-0366-000 запросить цену → | GEAR, 22T/70T iPF765/760/755/750 |
| 27 | QC5-1581-000 запросить цену → | GEAR, 22T/70T iPF771/770 |
| 28 | QU1-0367-000 запросить цену → | GEAR, 14T iPF765/760/755/750 |
| 28 | QC5-1582-000 запросить цену → | GEAR, 14T iPF771/770 |
| 29 | QU1-2443-000 запросить цену → | SPRING, TORSION iPF765/760/755/750 |
| 29 | QC5-1583-000 запросить цену → | SPRING, TORSION iPF771/770 iPF771/770/765/760/755/ |
| 30 | WG8-5836-000 запросить цену → | PHOTO-INTERRUPTER, SG2481 |
| 31 | QM3-5910-010 запросить цену → | INK SUPPLY MOUNT узел (L) iPF765/760/755/750 |
| 31 | QM4-3743-000 запросить цену → | INK SUPPLY MOUNT узел (L) iPF771/770 |
| 32 | QM3-5861-010 запросить цену → | INK SUPPLY MOUNT узел (R) iPF765/760/755/750 |
| 32 | QM4-3740-000 запросить цену → | INK SUPPLY MOUNT узел (R) iPF771/770 |
| 33 | QC3-1615-000 запросить цену → | ABSORBER, INK iPF765/760/755/750 |
| 33 | QC5-1575-000 запросить цену → | ABSORBER, INK iPF771/770 |
| 34 | QC3-1616-000 запросить цену → | ABSORBER, INK iPF765/760/755/750 |
| 34 | QC5-1576-000 запросить цену → | ABSORBER, INK iPF771/770 |
| 35 | QC3-1617-000 запросить цену → | ABSORBER, INK iPF765/760/755/750 |
| 35 | QC5-1577-000 запросить цену → | ABSORBER, INK iPF771/770 |
| 36 | QM4-2767-000 запросить цену → | HEAD MANAGEMENT SENSOR узел |
| 37 | QM3-4600-000 запросить цену → | HARNESS, WIRE, TANK, LEFT iPF765/760/755/750 |
| 37 | QM7-3991-000 запросить цену → | HARNESS, WIRE, TANK, LEFT iPF771/770 |
| 38 | QM3-4601-000 запросить цену → | HARNESS, WIRE, TANK (R) iPF765/760/755/750 |
| 38 | QM7-3992-000 запросить цену → | HARNESS, WIRE, TANK (R) iPF771/770 |
| 39 | WT2-0136-000 запросить цену → | CLAMP, CORD |
| 40 | WT2-5737-000 запросить цену → | CLIP, CABLE |
| 41 | WT2-5694-000 запросить цену → | CLIP CLAMP, WIRE |
| 42 | QM3-5954-000 запросить цену → | INK SUPPLY TANK узел (R) iPF765/760/755/750 |
| 42 | QM4-3736-000 запросить цену → | INK SUPPLY TANK узел (R) iPF771/770 |
| 43 | QM3-5955-000 запросить цену → | INK SUPPLY TANK узел (L) iPF765/760/755/750 |
| 43 | QM4-3764-000 запросить цену → | INK SUPPLY TANK узел (L) iPF771/770 |
| 44 | WT2-5056-000 запросить цену → | CLIP, CORD |
| 45 | WT2-5738-000 запросить цену → | CLAMP, CABLE |
| 46 | XA9-1928-000 запросить цену → | AR SCREW, TP, M3X8 |
| 48 | WT2-0204-000 запросить цену → | CLAMP, CORD |
| 49 | QC3-1928-000 запросить цену → | MOUNT, JOINT, INK |
| 50 | QC3-1929-000 запросить цену → | JOINT A, INK |
| 51 | QC3-1930-000 запросить цену → | JOINT B, INK |
| 52 | QC3-1931-000 запросить цену → | CLAMP |
| 53 | QC3-1939-000 запросить цену → | TAPE, MOUNT, JOINT, INK iPF765/760/755/750 |
| 54 | QM4-2876-000 запросить цену → | INK SUPPLY MOUNT узел (L) iPF786/785/781/780 |
| 55 | QM4-2873-000 запросить цену → | INK SUPPLY MOUNT узел (R) iPF786/785/781/780 |
| 56 | QC4-9365-000 запросить цену → | ABSORBER, INK iPF786/785/781/780 |
| 57 | QC4-9366-000 запросить цену → | ABSORBER, INK iPF786/785/781/780 |
| 58 | QC4-9367-000 запросить цену → | ABSORBER, INK iPF786/785/781/780 |
| 59 | QD1-0287-000 запросить цену → | LEVER, INK TANK iPF786/785/781/780 |
| 60 | QM7-3608-000 запросить цену → | INK TANK ROM плата узел (L) iPF786/785/781/780 |
| 61 | QM7-3609-000 запросить цену → | INK TANK ROM плата узел (R) iPF786/785/781/780 |
| 62 | QM7-7298-000 запросить цену → | HARNESS, WIRE, TANK (L) iPF786/785/781/780 |
| 63 | QM7-7299-000 запросить цену → | HARNESS, WIRE, TANK (R) iPF786/785/781/780 |
| 64 | QM7-7084-000 запросить цену → | HARNESS, WIRE, INK SENSOR (L) iPF786/785/781/780 |
| 65 | QM7-7231-000 запросить цену → | HARNESS, WIRE, INK SENSOR (R) iPF786/785/781/780 |
| 66 | QM4-2875-000 запросить цену → | INK SUPPLY TANK узел (L) iPF786/785/781/780 |
| 67 | QM4-2872-000 запросить цену → | INK SUPPLY TANK узел (R) iPF786/785/781/780 |
| 68 | QD1-0270-000 запросить цену → | GEAR, VALVE iPF786/785/781/780 |
| 69 | QD1-1225-000 запросить цену → | CAM, VALVE 6T/52T iPF786/785/781/780 |
| 70 | QD1-1233-000 запросить цену → | GEAR, VALVE 22T/80T iPF786/785/781/780 |
| 71 | QK1-9860-000 запросить цену → | MOTOR, 24V, DC iPF786/785/781/780 |
| 72 | QM4-8464-000 запросить цену → | INK SUPPLY узел (L) iPF786/785/781/780 |
| 73 | QM4-2871-000 запросить цену → | INK SUPPLY узел (R) iPF786/785/781/780 |
| 501 | XB1-2260-409 запросить цену → | SCREW, BINDING HEAD, M2.6X4 |
| 502 | XB1-2300-607 запросить цену → | SCREW, BH3X6 |
| 503 | XB4-5300-807 запросить цену → | SCREW, P, M3X8 |
| 504 | XB4-5401-007 запросить цену → | SCREW, M4X10 |
LINEAR SCALE
| № | Артикул | Наименование |
|---|---|---|
| 1 | QC3-1878-000 запросить цену → | SCALE, LINEAR iPF765/760/755/750 iPF786/785/781/780/771/ |
| 1 | QC4-8815-000 запросить цену → | SCALE, LINEAR |
| 2 | QU1-2437-000 запросить цену → | SPRING, TENSION |
CARRIAGE узел
| № | Артикул | Наименование |
|---|---|---|
| 1 | QC3-1751-000 запросить цену → | COVER, PROTECTION |
| 2 | QM3-5833-000 запросить цену → | PULLEY узел |
| 3 | QU1-2441-000 запросить цену → | SPRING, COMPRESSION |
| 4 | QC3-1531-000 запросить цену → | RETAINER, PULLEY |
| 5 | QC3-1532-000 запросить цену → | HOLDER, FLEXIBLE CABLE |
| 6 | QC3-1533-000 запросить цену → | COVER, FLEXIBLE CABLE |
| 7 | QC3-1534-010 запросить цену → | GUIDE, FLEXIBLE CABLE |
| 8 | QM3-5883-020 запросить цену → | COVER LOCK узел |
| 9 | QC3-1684-000 запросить цену → | PLATE, SWITCH |
| 10 | QC3-1686-010 запросить цену → | LEVER, LOCK |
| 11 | QL2-3175-000 запросить цену → | SOLENOID |
| 12 | QU1-2451-000 запросить цену → | SPRING, TENSION |
| 13 | QC3-1621-000 запросить цену → | SUPPORT, TUBE |
| 14 | QL2-6896-000 запросить цену → | GUIDE, TUBE |
| 15 | QM4-2823-000 запросить цену → | INK TUBE узел |
| 16 | QC1-0008-000 запросить цену → | JOINT LEVER B |
| 17 | QE1-2819-010 запросить цену → | JOINT LEVER A |
| 18 | QU1-2445-000 запросить цену → | SPRING, TENSION |
| 19 | QM3-5824-020 запросить цену → | CARRIAGE узел iPF765/760/755/750 iPF786/785/781/780/771/ |
| 19 | QM4-2844-000 запросить цену → | CARRIAGE узел |
| 21 | QC3-1524-000 запросить цену → | COVER, LINEAR ENCODER |
| 22 | QM7-3613-000 запросить цену → | ENCODER SENSOR узел |
| 23 | QC3-1526-000 запросить цену → | BELT, CARRIAGE |
| 24 | QU1-2438-000 запросить цену → | SPRING, TENSION |
| 25 | QM3-5826-010 запросить цену → | HEAD LEVER узел |
| 26 | QM4-3668-000 запросить цену → | MULTI SENSOR узел |
| 27 | QC3-1515-000 запросить цену → | RETAINER, PAD |
| 28 | QC3-1514-000 запросить цену → | PAD |
| 29 | QC3-1511-000 запросить цену → | SLIDER, RAIL |
| 30 | QU1-2439-000 запросить цену → | SPRING, TENSION |
| 31 | QM3-4569-010 запросить цену → | CARRIAGE плата узел iPF765/760/755/750 |
| 31 | QM7-3602-000 запросить цену → | CARRIAGE плата узел |
| 32 | QC3-1516-000 запросить цену → | LEVER, SLANT |
| 33 | QC3-1519-000 запросить цену → | COUPLING |
| 34 | QU1-8264-000 запросить цену → | LABEL, SLANT |
| 35 | QC3-1527-000 запросить цену → | HOLDER, FLEXIBLE CABLE |
| 36 | QC3-1525-000 запросить цену → | FILM, FLEXIBLE CABLE |
| 37 | QM3-4613-000 запросить цену → | FLEXIBLE CABLE узел |
| 38 | QK1-9687-000 запросить цену → | CABLE, FLEXIBLE |
| 39 | QK1-5143-000 запросить цену → | CABLE, FLEXIBLE |
| 40 | QU1-2440-000 запросить цену → | SPRING, COMPRESSION |
| 41 | QK1-5068-000 запросить цену → | MOTOR, DC |
| 42 | QM3-4591-000 запросить цену → | HARNESS, WIRE, INTERLOCK RELAY |
| 43 | QM3-4590-000 запросить цену → | HARNESS, WIRE, INTERLOCK |
| 44 | XA9-1928-000 запросить цену → | SCREW, TP, M3X8 |
| 45 | WT2-5981-000 запросить цену → | CLAMP, CORD |
| 501 | XB4-5300-807 запросить цену → | SCREW, P, M3X8 |
Полный список запчастей доступен по запросу.
комментарии
