Canon imagePROGRAF IPF750 IPF755 IPF760 IPF765 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- PRINTER & ACCESSORIES
- COVERS
- ROLL узел
- ELECTRICAL PART
- INK SUPPLY & PURGE узел

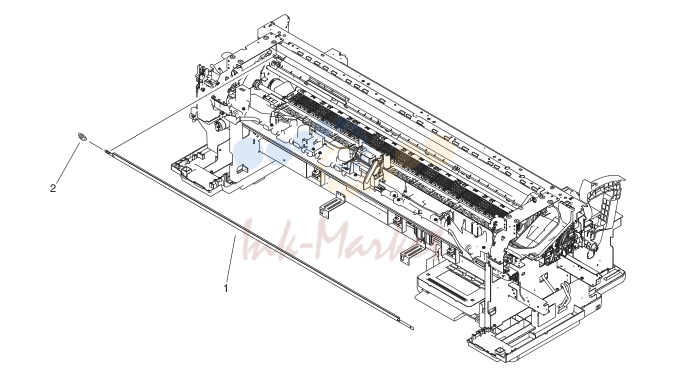

- LINEAR SCALE

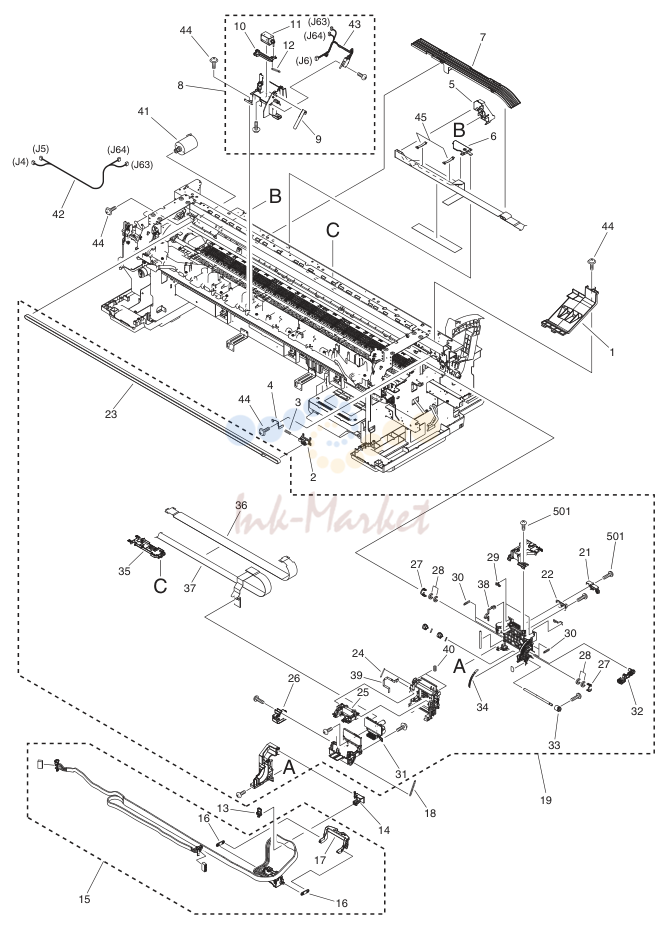

- CARRIAGE узел

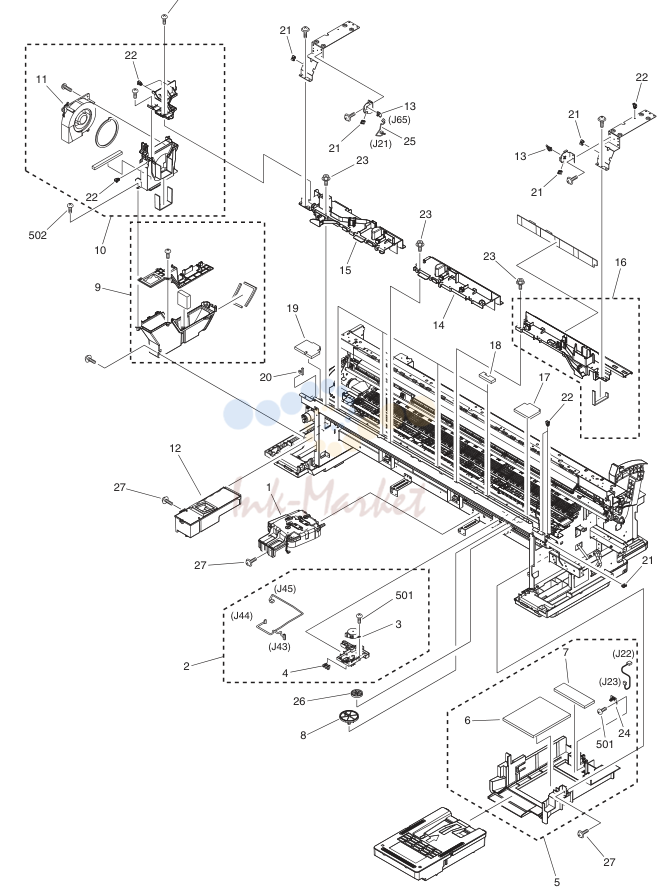

- AIR FLOW FAN узел

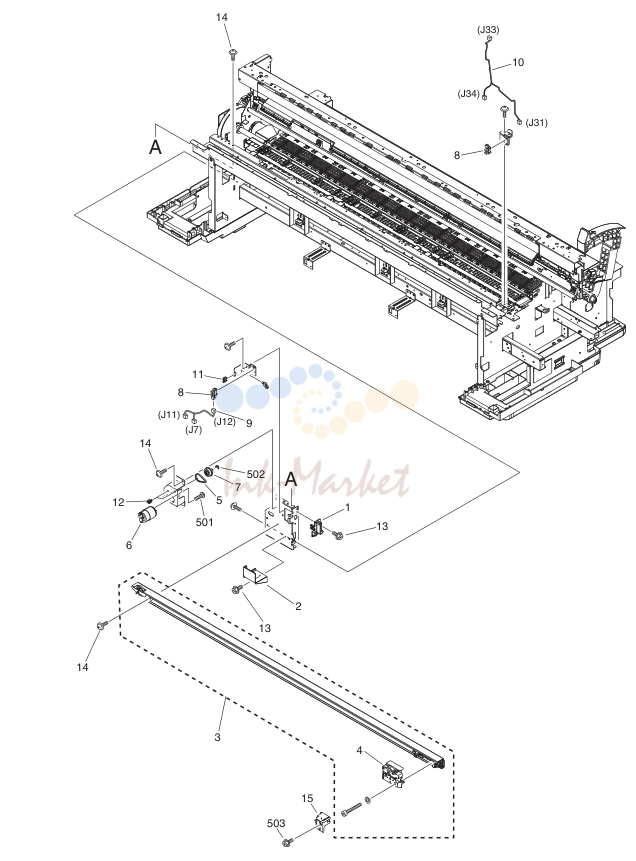

- CUTTER узел

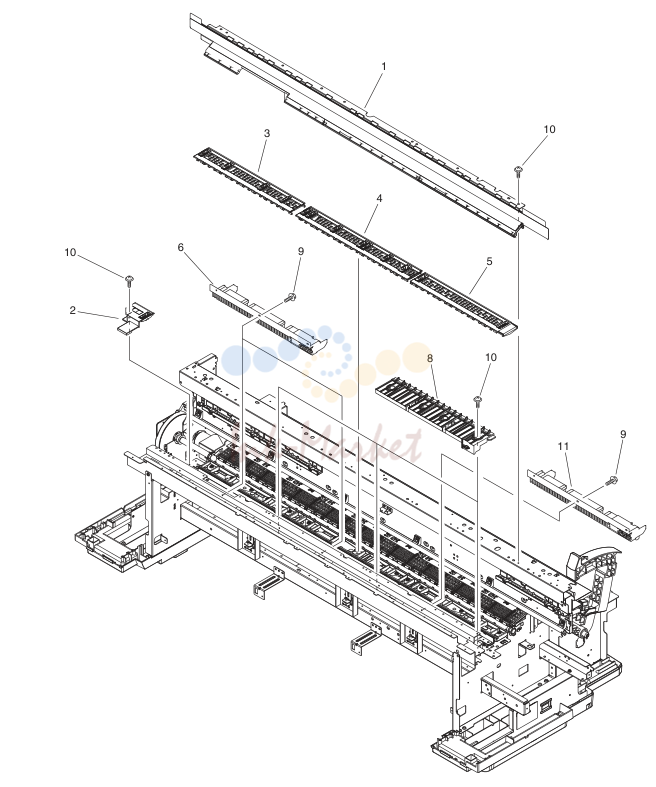

- PLATEN & GUIDE узел

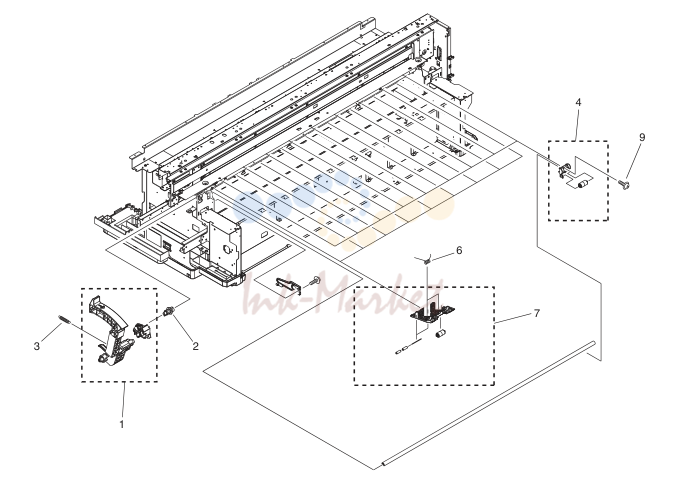

- PINCH ROLLER узел

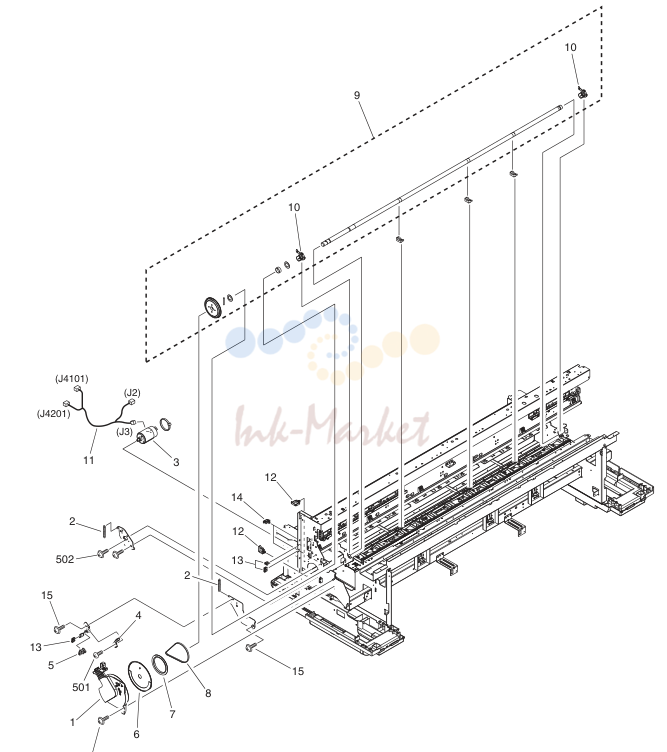

- FEED ROLLER узел

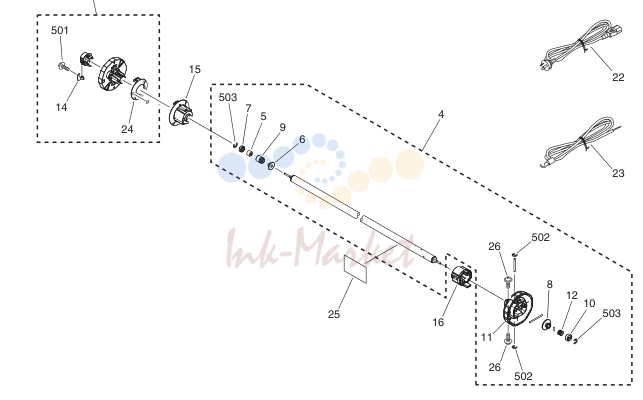

PRINTER & ACCESSORIES
| № | Артикул | Наименование |
|---|---|---|
| 3 | FB1-0733-000 запросить цену → | BRUSH, CLEANING |
| 4 | QM3-5889-000 запросить цену → | SPOOL SHAFT узел |
| 5 | QC3-1709-000 запросить цену → | LIMITER, TORQUE |
| 6 | QC3-1710-000 запросить цену → | ROLLER, LIMIT, LEFT |
| 7 | QC3-1711-000 запросить цену → | CLUTCH, ONE-WAY |
| 8 | QC3-1712-000 запросить цену → | ROLLER, LIMIT, RIGHT |
| 9 | QC3-1713-000 запросить цену → | CAP, SPOOL, LEFT |
| 10 | QC3-1714-000 запросить цену → | CAP, SPOOL, RIGHT |
| 11 | QM3-5890-000 запросить цену → | FLANGE узел (R) |
| 12 | QU1-0369-000 запросить цену → | GEAR, 15T |
| 13 | QM3-3267-010 запросить цену → | FLANGE узел (L) |
| 14 | QC1-6912-000 запросить цену → | LEVER, LOCK, FLANGE |
| 15 | QM3-3269-010 запросить цену → | ROLL HOLDER узел (L) |
| 16 | QM3-5893-000 запросить цену → | ROLL HOLDER узел (R) |
| 17 | QK1-5097-000 запросить цену → | CORD, POWER 100V |
| 18 | QK1-5098-000 запросить цену → | CORD, POWER 120V UL |
| 19 | QK1-1392-000 запросить цену → | CORD, POWER 230V |
| 20 | QK1-5099-000 запросить цену → | CORD, POWER 230V AUS |
| 21 | QH2-2732-000 запросить цену → | CORD, POWER 230V KOR |
| 22 | QK1-1396-010 запросить цену → | CORD, POWER 230V CHN |
| 23 | FH2-7092-020 запросить цену → | WIRE, GROUND 100V |
| 24 | QC2-6793-000 запросить цену → | SPACER, ROLL |
| 25 | QU1-8279-000 запросить цену → | LABEL,ROLL HOLDER |
| 26 | XA9-1386-000 запросить цену → | SCREW, RS, M3X8 |
| 501 | XB6-7300-607 запросить цену → | SCREW, CROSS-RECESS, FCH |
| 502 | XD2-1100-322 запросить цену → | RETAINING RING (E-TYPE) |
| 503 | XD2-1100-502 запросить цену → | RETAINING RING (E-TYPE) |

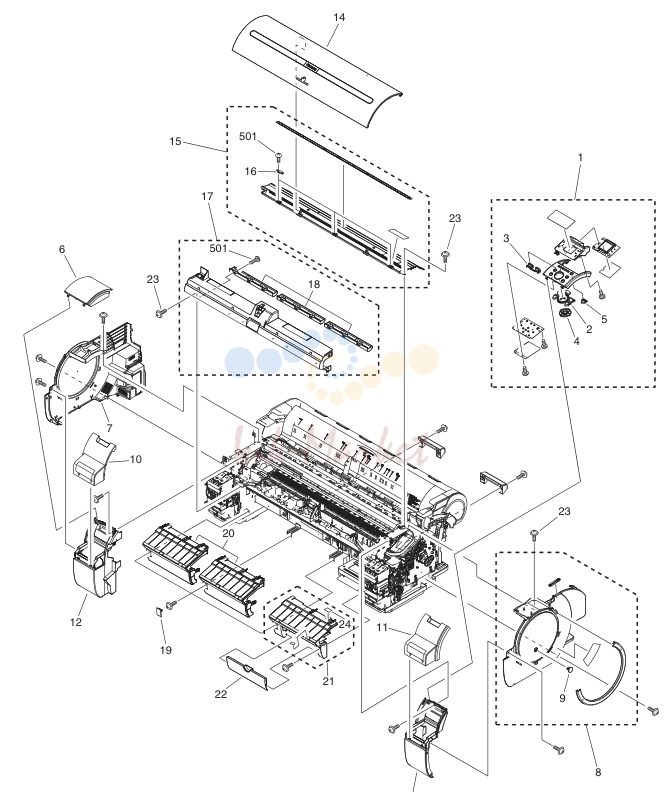

COVERS
| № | Артикул | Наименование |
|---|---|---|
| 1 | QM3-5842-000 запросить цену → | OPERATION PANEL узел ENGLISH |
| 1 | QM3-5904-000 запросить цену → | OPERATION PANEL узел JAPANESE |
| 2 | QC3-1695-000 запросить цену → | KEY, SCROLL |
| 3 | QC3-1696-000 запросить цену → | KEY, LOAD/CUT |
| 4 | QC3-1697-000 запросить цену → | KEY, OK |
| 5 | QC3-1698-000 запросить цену → | KEY, POWER |
| 6 | QC3-1690-000 запросить цену → | COVER, TOP, LEFT |
| 7 | QM3-5885-000 запросить цену → | LEFT COVER узел |
| 8 | QM3-5886-000 запросить цену → | RIGHT COVER узел |
| 9 | QC3-1742-000 запросить цену → | CAP, BLANKING |
| 10 | QM3-5908-000 запросить цену → | INK TANK COVER узел (L) |
| 11 | QM3-5909-000 запросить цену → | INK TANK COVER узел (R) iPF750 |
| 11 | QM3-5942-000 запросить цену → | INK TANK COVER узел (R) iPF755 |
| 11 | QM4-8157-000 запросить цену → | INK TANK COVER узел (R) iPF760 |
| 11 | QM4-8158-000 запросить цену → | INK TANK COVER узел (R) iPF765 |
| 12 | QM3-5878-000 запросить цену → | FRONT COVER узел (L) |
| 13 | QM3-5879-000 запросить цену → | FRONT COVER узел (R) |
| 14 | QM3-5882-000 запросить цену → | UPPER COVER узел |
| 15 | QM3-5911-000 запросить цену → | UPPER REAR COVER узел |
| 16 | QC3-1683-000 запросить цену → | DAMPER |
| 17 | QM3-5947-000 запросить цену → | FRONT COVER узел |
| 18 | QC3-1829-000 запросить цену → | COVER, CUTTER GUARD |
| 19 | QC3-1668-000 запросить цену → | CAP, SCREW |
| 20 | QL2-3173-010 запросить цену → | COVER, DELIVERY |
| 21 | QL2-3172-030 запросить цену → | COVER, DELEVERY, RIGHT |
| 22 | QL2-3188-000 запросить цену → | COVER, MAINTENANCE CARTRIDGE |
| 23 | XA9-1928-000 запросить цену → | AR SCREW, TP, M3X8 |
| 24 | QC3-1900-000 запросить цену → | PAD |
| 501 | XB4-5300-807 запросить цену → | SCREW, P, M3X8 |

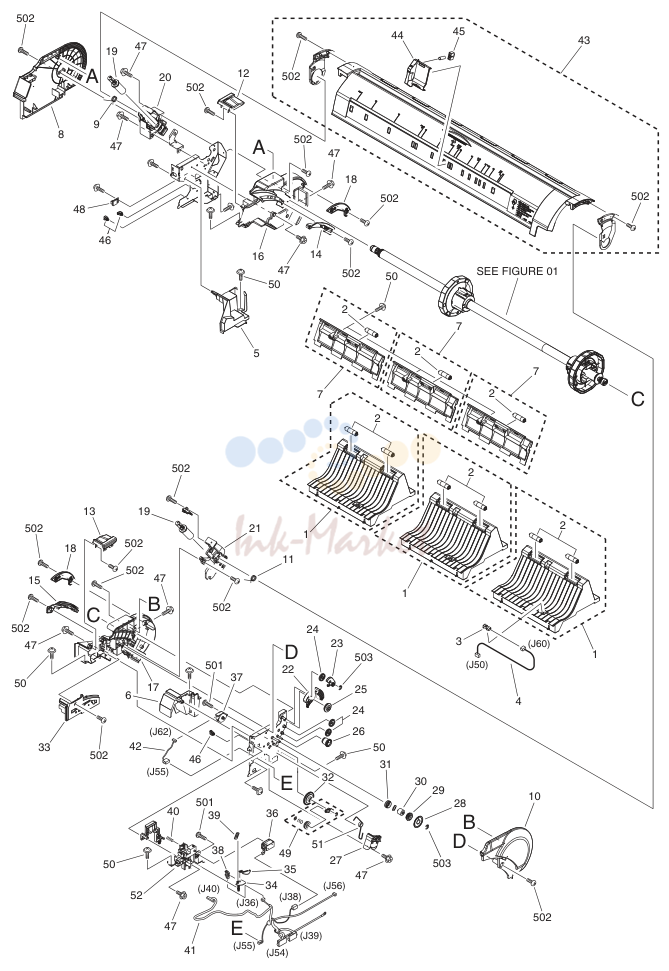

ROLL узел
| № | Артикул | Наименование |
|---|---|---|
| 1 | QM3-5877-000 запросить цену → | FEED GUIDE узел (L) |
| 2 | QC3-1661-000 запросить цену → | ROLLER, GUIDE |
| 3 | FK2-6470-000 запросить цену → | PHOTO-SENSOR, KUA0055C |
| 4 | QM3-4592-000 запросить цену → | HARNESS, WIRE, PE |
| 5 | QC3-1635-000 запросить цену → | COVER, REAR, LEFT |
| 6 | QC3-1654-000 запросить цену → | COVER, REAR, RIGHT |
| 7 | QM3-5876-000 запросить цену → | FEED GUIDE узел (U) |
| 8 | QC3-1752-010 запросить цену → | COVER, ROLL, LEFT |
| 9 | QC3-1672-000 запросить цену → | SPRING, TORSION |
| 10 | QC3-1658-000 запросить цену → | COVER, ROLL, RIGHT |
| 11 | QC3-1659-000 запросить цену → | SPRING, TORSION |
| 12 | QC3-1634-000 запросить цену → | MOUNT, SPOOL, LEFT |
| 13 | QC3-1639-000 запросить цену → | MOUNT, SPOOL, RIGHT |
| 14 | QC3-1759-000 запросить цену → | RAIL, SPOOL, LEFT |
| 15 | QC3-1760-000 запросить цену → | RAIL, SPOOL, RIGHT |
| 16 | QC3-1631-000 запросить цену → | HOLDER, SPOOL, LEFT |
| 17 | QC3-1638-000 запросить цену → | HOLDER, SPOOL, RIGHT |
| 18 | QC3-1819-000 запросить цену → | COVER, SUPPORT |
| 19 | QC3-1938-000 запросить цену → | DAMPER, AIR |
| 20 | QC3-1633-000 запросить цену → | HOLDER, DAMPER, LEFT |
| 21 | QC3-1648-000 запросить цену → | HOLDER, DAMPER, RIGHT |
| 22 | QC3-1647-000 запросить цену → | COVER, SPOOL GEAR |
| 23 | QC3-1818-000 запросить цену → | COVER, GEAR |
| 24 | QU1-0375-000 запросить цену → | GEAR, 25T |
| 25 | QU1-0371-000 запросить цену → | GEAR, 17T/28T |
| 26 | QU1-0370-000 запросить цену → | GEAR, 18T/54T |
| 27 | QM3-5953-010 запросить цену → | ENCODER узел |
| 29 | QU1-0373-000 запросить цену → | GEAR, 50T |
| 30 | QC3-1636-000 запросить цену → | LIMITER, TORQUE |
| 31 | QU1-0372-000 запросить цену → | GEAR, 50T |
| 32 | QU1-0374-010 запросить цену → | GEAR, 32T/96T |
| 33 | QC3-1649-000 запросить цену → | CAP, ROLL, RIGHT |
| 34 | QC3-1651-000 запросить цену → | FLAG, SENSOR |
| 35 | QC3-1652-000 запросить цену → | ARM, SENSOR FLAG |
| 36 | QL2-3175-000 запросить цену → | SOLENOID |
| 37 | QK1-2081-000 ✓ в наличии | MOTOR, STEPPING |
| 38 | WG8-5776-000 запросить цену → | PHOTO-INTERRUPTER, SG2481 |
| 39 | QU1-2449-000 запросить цену → | SPRING, TENSION |
| 40 | QU1-2450-000 запросить цену → | SPRING, COMPRESSION |
| 42 | QM3-4602-000 запросить цену → | HARNESS, WIRE, MOTOR |
| 43 | QM3-5887-010 запросить цену → | ROLL COVER узел |
| 44 | QC3-1706-000 запросить цену → | GUIDE, SLIDE |
| 45 | QC3-1707-000 запросить цену → | LOCK, SLIDE GUIDE |
| 46 | WT2-5694-000 запросить цену → | CLIP CLAMP, WIRE |
| 47 | XA9-1386-000 запросить цену → | SCREW, RS, M3X8 |
| 48 | RK2-2884-000 запросить цену → | ENVIRONMENT SENSOR плата ASS'Y |
| 49 | QM3-5870-000 запросить цену → | GEAR узел |
| 50 | XA9-1928-000 запросить цену → | AR SCREW, TP, M3X8 |
| 51 | QU1-2456-000 запросить цену → | SPRING, TORSION |
| 52 | QC3-1650-000 запросить цену → | HOLDER, SENSOR FLAG |
| 501 | XB1-2300-409 запросить цену → | SCREW, MACHINE M3X4 |
| 502 | XB4-5401-007 запросить цену → | SCREW, M4X10 |
| 503 | XD2-1100-502 запросить цену → | RETAINING RING (E-TYPE) |

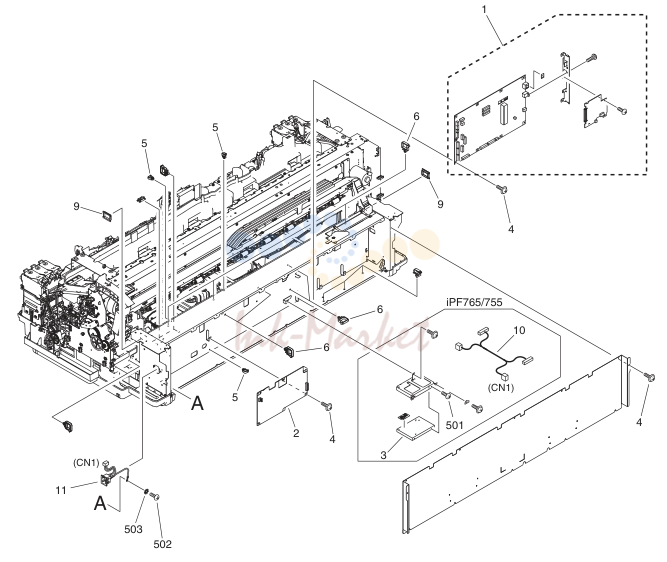

ELECTRICAL PART
| № | Артикул | Наименование |
|---|---|---|
| 1 | QM3-5820-000 запросить цену → | MAIN CONTROLLER ASS'Y iPF750 |
| 1 | QM3-5819-000 запросить цену → | MAIN CONTROLLER ASS'Y iPF755 |
| 1 | QM4-8159-000 запросить цену → | MAIN CONTROLLER ASS'Y iPF760 |
| 1 | QM4-8160-000 запросить цену → | MAIN CONTROLLER ASS'Y iPF765 |
| 2 | QK1-5056-000 запросить цену → | POWER SUPPLY ASS'Y iPF755/750 |
| 2 | QK1-5141-000 запросить цену → | POWER SUPPLY ASS'Y iPF765/760 |
| 3 | FK2-2416-000 запросить цену → | HDD, WD800BEVT-22ZCT0 iPF755(80GB) |
| 3 | WM2-5272-000 запросить цену → | HDD, HTS545016B9A300 iPF755(160GB) |
| 3 | WM2-5280-000 запросить цену → | HDD, MK2575GSX(HDD2L05QSL) iPF765(250GB) |
| 4 | XA9-1928-000 запросить цену → | AR SCREW, TP, M3X8 |
| 5 | WT2-5694-000 запросить цену → | CLIP CLAMP, WIRE |
| 6 | WT2-5738-000 запросить цену → | CLAMP, CABLE |
| 7 | QM3-4585-020 запросить цену → | HARNESS, WIRE, LEFT |
| 8 | QM3-4587-000 запросить цену → | HARNESS, WIRE, RIGHT |
| 9 | FC7-7556-000 запросить цену → | SADDLE, WIRE |
| 10 | QK1-5106-000 запросить цену → | HARNESS, WIRE, HDD iPF765/755 |
| 11 | QM3-4582-000 запросить цену → | HARNESS, INLET |
| 501 | XB1-2300-407 запросить цену → | SCREW, BH3X4 (S) iPF765/755 |
| 502 | XB1-2400-607 запросить цену → | SCREW, CROSS-RECESS, FCH |
| 503 | XD1-4200-402 запросить цену → | WASHER, TOOTHED LOCK, M4 |

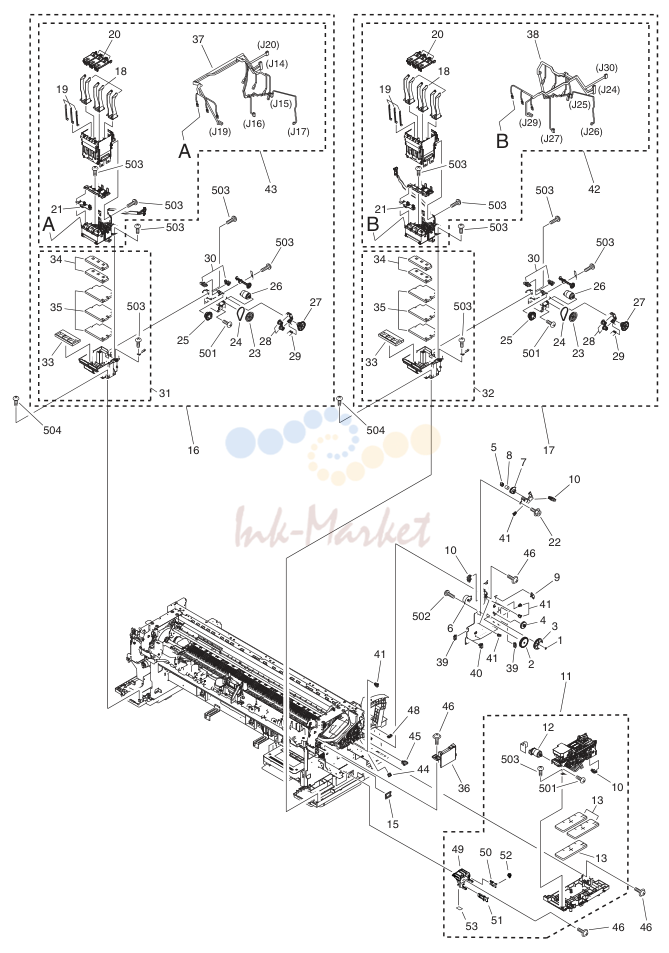

INK SUPPLY & PURGE узел
| № | Артикул | Наименование |
|---|---|---|
| 1 | QC2-0682-000 запросить цену → | RING |
| 2 | QC2-0687-000 запросить цену → | GEAR, LIFT IDLER B |
| 3 | QC2-0689-000 запросить цену → | GEAR, LIFT DOUBLE B |
| 4 | QC2-0690-000 запросить цену → | GEAR, LIFT DOUBLE C |
| 5 | QC3-1550-000 запросить цену → | COUPLING |
| 6 | QK1-0440-000 ✓ в наличии | MOTOR, STEPPING DC 10W UNDER |
| 7 | QU1-0363-000 запросить цену → | GEAR, LIFT, 30T |
| 8 | QU1-2447-000 запросить цену → | SPRING, COMPRESSION |
| 9 | WC4-5052-000 ✓ в наличии | MICRO SWITCH |
| 10 | WG8-5849-000 запросить цену → | PHOTOINTERRUPTER, GP1S173LCS0F |
| 11 | QM3-5988-000 запросить цену → | PURGE узел |
| 12 | QM3-5957-000 запросить цену → | MOTOR, DC |
| 13 | QC3-1542-000 запросить цену → | ABSORBER, INK |
| 15 | FC7-7556-000 запросить цену → | SADDLE, WIRE |
| 16 | QM3-5862-010 запросить цену → | INK SUPPLY узел (L) |
| 17 | QM3-5856-010 запросить цену → | INK SUPPLY узел (R) |
| 18 | QC2-0729-000 запросить цену → | HOLDER, INK TANK |
| 19 | QC2-0736-000 запросить цену → | GUIDE, LIGHT |
| 20 | QC2-1281-000 запросить цену → | LEVER, INK TANK |
| 21 | QM3-1355-000 запросить цену → | INK TANK ROM плата узел |
| 22 | XA9-1386-000 запросить цену → | SCREW, RS, M3X8 |
| 23 | QC2-0739-000 запросить цену → | GEAR, VALVE 2 |
| 24 | QC2-0832-000 запросить цену → | BELT, TIMING |
| 25 | QC3-1612-000 запросить цену → | CAM GEAR, 38T |
| 26 | QK1-0550-000 ✓ в наличии | MOTOR, PAPER FEED |
| 27 | QU1-0366-000 запросить цену → | GEAR, 22T/70T |
| 28 | QU1-0367-000 запросить цену → | GEAR, 14T |
| 29 | QU1-2443-000 запросить цену → | SPRING, TORSION |
| 30 | WG8-5776-000 запросить цену → | PHOTO-INTERRUPTER, SG2481 |
| 31 | QM3-5910-010 запросить цену → | INK SUPPLY MOUNT узел (L) |
| 32 | QM3-5861-010 запросить цену → | INK SUPPLY MOUNT узел (R) |
| 33 | QC3-1615-000 запросить цену → | ABSORBER, INK |
| 34 | QC3-1616-000 запросить цену → | ABSORBER, INK |
| 35 | QC3-1617-000 запросить цену → | ABSORBER, INK |
| 36 | QM3-5956-000 запросить цену → | HEAD MANAGEMENT SENSOR узел |
| 37 | QM3-4600-000 запросить цену → | HARNESS, WIRE, TANK, LEFT |
| 38 | QM3-4601-000 запросить цену → | HARNESS, WIRE, TANK (R) |
| 39 | WT2-0136-000 запросить цену → | CLAMP, CORD |
| 40 | WT2-5737-000 запросить цену → | CLIP, CABLE |
| 41 | WT2-5694-000 запросить цену → | CLIP CLAMP, WIRE |
| 42 | QM3-5954-000 запросить цену → | INK SUPPLY TANK узел (R) |
| 43 | QM3-5955-000 запросить цену → | INK SUPPLY TANK узел (L) |
| 44 | WT2-5056-000 запросить цену → | CLIP, CORD |
| 45 | WT2-5738-000 запросить цену → | CLAMP, CABLE |
| 46 | XA9-1928-000 запросить цену → | SCREW, TP, M3X8 |
| 48 | WT2-0204-000 запросить цену → | CLAMP, CORD |
| 49 | QC3-1928-000 запросить цену → | MOUNT, JOINT, INK |
| 50 | QC3-1929-000 запросить цену → | JOINT A, INK |
| 51 | QC3-1930-000 запросить цену → | JOINT B, INK |
| 52 | QC3-1931-000 запросить цену → | CLAMP |
| 53 | QC3-1939-000 запросить цену → | TAPE, MOUNT, JOINT, INK |
| 501 | XB1-2260-409 запросить цену → | SCREW, BH 2.6X4 |
| 502 | XB1-2300-607 запросить цену → | SCREW, BH3X6 |
| 503 | XB4-5300-807 запросить цену → | SCREW, P, M3X8 |
| 504 | XB4-5401-007 запросить цену → | SCREW, M4X10 |
LINEAR SCALE
| № | Артикул | Наименование |
|---|---|---|
| 1 | QC3-1878-000 запросить цену → | SCALE, LINEAR |
| 2 | QU1-2437-000 запросить цену → | SPRING, TENSION |
CARRIAGE узел
| № | Артикул | Наименование |
|---|---|---|
| 1 | QC3-1751-000 запросить цену → | COVER, PROTECTION |
| 2 | QM3-5833-000 запросить цену → | PULLEY узел |
| 3 | QU1-2441-000 запросить цену → | SPRING, COMPRESSION |
| 4 | QC3-1531-000 запросить цену → | RETAINER, PULLEY |
| 5 | QC3-1532-000 запросить цену → | HOLDER, FLEXIBLE CABLE |
| 6 | QC3-1533-000 запросить цену → | COVER, FLEXIBLE CABLE |
| 7 | QC3-1534-010 запросить цену → | GUIDE, FLEXIBLE CABLE |
| 8 | QM3-5883-020 запросить цену → | COVER LOCK узел |
| 9 | QC3-1684-000 запросить цену → | PLATE, SWITCH |
| 10 | QC3-1686-010 запросить цену → | LEVER, LOCK |
| 11 | QL2-3175-000 запросить цену → | SOLENOID |
| 12 | QU1-2451-000 запросить цену → | SPRING, TENSION |
| 13 | QC3-1621-000 запросить цену → | SUPPORT, TUBE |
| 14 | QL2-3203-000 запросить цену → | GUIDE, TUBE |
| 15 | QM3-5951-010 запросить цену → | INK TUBE узел |
| 16 | QC1-0008-000 запросить цену → | JOINT LEVER B |
| 17 | QE1-2819-010 запросить цену → | JOINT LEVER A |
| 18 | QU1-2445-000 запросить цену → | SPRING, TENSION |
| 19 | QM3-5824-010 запросить цену → | CARRIAGE узел |
| 21 | QC3-1524-000 запросить цену → | COVER, LINEAR ENCODER |
| 22 | QM3-4574-000 запросить цену → | ENCODER SENSOR узел |
| 23 | QC3-1526-000 запросить цену → | BELT, CARRIAGE |
| 24 | QU1-2438-000 запросить цену → | SPRING, TENSION |
| 25 | QM3-5826-010 запросить цену → | HEAD LEVER узел |
| 26 | QM3-5831-000 запросить цену → | MULTI SENSOR узел |
| 27 | QC3-1515-000 запросить цену → | RETAINER, PAD |
| 28 | QC3-1514-000 запросить цену → | PAD |
| 29 | QC3-1511-000 запросить цену → | SLIDER, RAIL |
| 30 | QU1-2439-000 запросить цену → | SPRING, TENSION |
| 31 | QM3-4569-000 запросить цену → | CARRIAGE плата узел |
| 32 | QC3-1516-000 запросить цену → | LEVER, SLANT |
| 33 | QC3-1519-000 запросить цену → | COUPLING |
| 34 | QU1-8264-000 запросить цену → | LABEL, SLANT |
| 35 | QC3-1527-000 запросить цену → | HOLDER, FLEXIBLE CABLE |
| 36 | QC3-1525-000 запросить цену → | FILM, FLEXIBLE CABLE |
| 37 | QM3-4580-000 запросить цену → | FLEXIBLE CABLE узел |
| 38 | QK1-5073-000 запросить цену → | CABLE, FLEXIBLE |
| 39 | QK1-5143-000 запросить цену → | CABLE, FLEXIBLE |
| 40 | QU1-2440-000 запросить цену → | SPRING, COMPRESSION |
| 41 | QK1-5068-000 запросить цену → | MOTOR, DC |
| 42 | QM3-4591-000 запросить цену → | HARNESS, WIRE, INTERLOCK RELAY |
| 43 | QM3-4590-000 запросить цену → | HARNESS, WIRE, INTERLOCK |
| 44 | XA9-1928-000 запросить цену → | SCREW, TP, M3X8 |
| 45 | WT2-5981-000 запросить цену → | CLAMP, CORD |
| 501 | XB4-5300-807 запросить цену → | SCREW, P, M3X8 |
AIR FLOW FAN узел
| № | Артикул | Наименование |
|---|---|---|
| 1 | QM3-5905-000 запросить цену → | SUCTION FAN узел |
| 2 | QM3-5808-000 запросить цену → | PLATEN SHUTTER DRIVE узел |
| 3 | QK1-0440-000 ✓ в наличии | MOTOR, STEPPING DC 10W UNDER |
| 4 | WG8-5849-000 запросить цену → | PHOTOINTERRUPTER, GP1S173LCS0F |
| 5 | QM3-5841-000 запросить цену → | M/C HOLDER узел |
| 6 | QC3-1552-000 запросить цену → | ABSORBER, INK |
| 7 | QC3-1808-000 запросить цену → | ABSORBER, INK |
| 8 | QC3-1445-000 запросить цену → | GEAR, SHUTTER |
| 9 | QM3-5853-000 запросить цену → | MIST FAN DUCT узел |
| 10 | QM3-5854-000 запросить цену → | FAN узел |
| 11 | QK1-2086-000 запросить цену → | FAN |
| 12 | QM3-5805-000 запросить цену → | WASTE INK BOX узел |
| 13 | WC4-5052-000 ✓ в наличии | MICRO SWITCH |
| 14 | QC3-1568-000 запросить цену → | COVER, FRONT DUCT |
| 15 | QC3-1569-000 запросить цену → | COVER, FRONT DUCT, LEFT |
| 16 | QL2-3183-000 запросить цену → | COVER, FRONT DUCT, RIGHT |
| 17 | QC3-1570-000 запросить цену → | ABSORBER, INK |
| 18 | QC3-1571-000 запросить цену → | ABSORBER, INK |
| 19 | QC3-1572-000 запросить цену → | ABSORBER, INK |
| 20 | QC3-1574-000 запросить цену → | SEAL, FRONT DUCT |
| 21 | WT2-5056-000 запросить цену → | CLIP, CORD |
| 22 | WT2-5694-000 запросить цену → | CLIP CLAMP, WIRE |
| 23 | XA9-1386-000 запросить цену → | SCREW, RS, M3X8 |
| 24 | QM3-4932-000 запросить цену → | M/C RELAY плата ASS'Y |
| 25 | QM3-4599-000 запросить цену → | HARNESS, WIRE, TANK COVER L |
| 26 | QU1-0359-000 запросить цену → | GEAR, 20T/72T |
| 27 | XA9-1928-000 запросить цену → | AR SCREW, TP, M3X8 |
| 501 | XB4-5300-807 запросить цену → | SCREW, P, M3X8 |
| 502 | XB4-5401-007 запросить цену → | SCREW, M4X10 |
CUTTER узел
| № | Артикул | Наименование |
|---|---|---|
| 1 | QC3-1555-000 запросить цену → | COVER, PLATE |
| 2 | QC3-1766-000 запросить цену → | COVER, CUTTER DRIVE |
| 3 | QM3-5844-030 запросить цену → | CUTTER узел |
| 4 | QM3-5846-030 запросить цену → | CUTTER |
| 5 | QC1-4850-000 запросить цену → | BELT, TIMING |
| 6 | QK1-0550-000 ✓ в наличии | MOTOR, PAPER FEED |
| 7 | QU1-0365-000 запросить цену → | GEAR, 30T |
| 8 | WG8-5776-000 запросить цену → | PHOTO-INTERRUPTER, SG2481 |
| 9 | QM3-4583-000 запросить цену → | HARNESS, WIRE, CUTTER, LEFT |
| 10 | QM3-4584-000 запросить цену → | HARNESS, WIRE, CUTTER, RIGHT |
| 11 | WT2-5056-000 запросить цену → | CLIP, CORD |
| 12 | WT2-5694-000 запросить цену → | CLIP CLAMP, WIRE |
| 13 | XA9-1386-000 запросить цену → | SCREW, RS, M3X8 |
| 14 | XA9-1928-000 запросить цену → | AR SCREW, TP, M3X8 |
| 15 | QM3-5961-000 запросить цену → | CUTTER SUPPORT узел |
| 501 | XB1-2260-409 запросить цену → | SCREW, BH 2.6X4 |
| 502 | XD2-1100-242 запросить цену → | WASHER, RETAINING |
| 503 | XB4-5400-807 запросить цену → | SCREW, P, M4X8 |
PLATEN & GUIDE узел
| № | Артикул | Наименование |
|---|---|---|
| 1 | QM3-5949-020 запросить цену → | TUBE GUIDE узел |
| 2 | QL2-3160-010 запросить цену → | MOUNT, MULTI SENSOR REFERENCE |
| 3 | QL2-3159-010 запросить цену → | PLATEN, LEFT |
| 4 | QL2-3158-010 запросить цену → | PLATEN |
| 5 | QL2-3157-010 запросить цену → | PLATEN, RIGHT |
| 6 | QC3-1916-010 запросить цену → | GUIDE, DELIVERY, UPPER |
| 8 | QC3-1458-010 запросить цену → | GUIDE, DELIVERY |
| 9 | XA9-1386-000 запросить цену → | SCREW, RS, M3X8 |
| 10 | XA9-1928-000 запросить цену → | AR SCREW, TP, M3X8 |
| 11 | QM3-5971-010 запросить цену → | GUIDE, DELIVERY, UPPER, HP |
PINCH ROLLER узел
| № | Артикул | Наименование |
|---|---|---|
| 1 | QM3-5946-000 запросить цену → | RELEASE LEVER узел |
| 2 | QU1-0360-000 запросить цену → | GEAR, RELEASE, 14T |
| 3 | QU1-2442-000 запросить цену → | SPRING, TENSION |
| 4 | QM3-5817-000 запросить цену → | PAPER GUIDE ROLLER узел |
| 6 | QC3-1480-000 запросить цену → | SPRING, TORSION |
| 7 | QM3-5816-020 запросить цену → | HOLDER, PINCH ROLLER |
| 9 | XA9-1928-000 запросить цену → | AR SCREW, TP, M3X8 |
FEED ROLLER узел
| № | Артикул | Наименование |
|---|---|---|
| 1 | QL2-3182-000 запросить цену → | COVER, CODE WHEEL |
| 2 | QU1-2446-000 запросить цену → | SPRING, TENSION |
| 3 | QK1-5067-000 запросить цену → | MOTOR, DC |
| 4 | QK1-5066-000 запросить цену → | ENCODER ASS'Y |
| 5 | WG8-5849-000 запросить цену → | PHOTOINTERRUPTER, GP1S173LCS0F |
| 6 | QC3-1879-000 запросить цену → | WHEEL, CODE |
| 7 | QC2-0998-000 запросить цену → | FLANGE, PULLEY |
| 8 | QC2-0957-000 запросить цену → | BELT, PAPER TRANSPORT |
| 9 | QM3-5815-000 запросить цену → | FEED ROLLER ASS'Y |
| 10 | QC3-1478-000 запросить цену → | BUSHING |
| 11 | QM3-4611-000 запросить цену → | HARNESS, WIRE, MOTOR |
| 12 | WT2-5738-000 запросить цену → | CLAMP, CABLE |
| 13 | WT2-5056-000 запросить цену → | CLIP, CORD |
| 14 | WT2-5737-000 запросить цену → | CLIP, CABLE |
| 15 | XA9-1928-000 запросить цену → | SCREW, TP, M3X8 |
| 501 | XB1-2200-507 запросить цену → | SCREW, BH 2X5, S |
| 502 | XB6-7300-607 запросить цену → | SCREW, CROOSS-RECESS, FCH |
| 1 | QY9-0103-000 запросить цену → | COVER SWITCH TOOL |
| 2 | FY9-6022-000 запросить цену → | LUBE, FLOIL G-5000H, GREASE |
| 3 | QY9-0037-000 запросить цену → | GREASE, EU-1 |
комментарии
