Canon imagePROGRAF IPF700 IPF710 IPF720 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- PRINTER & ACCESSORIES
- COVERS (1)
- COVERS (2)
- ELECTRICAL PART
- INK TANK & PURGE узел
- CARRIAGE узел
- FEED MOTOR ASS'Y
- AIR FLOW FAN узел

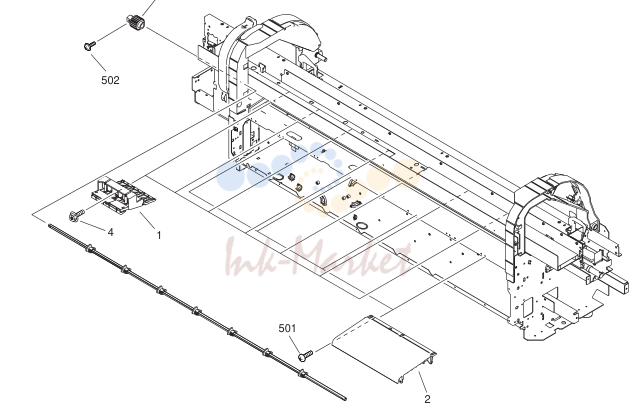

- PINCH ROLLER узел
- PLATEN & FEED ROLLER
- LINEAR SCALE

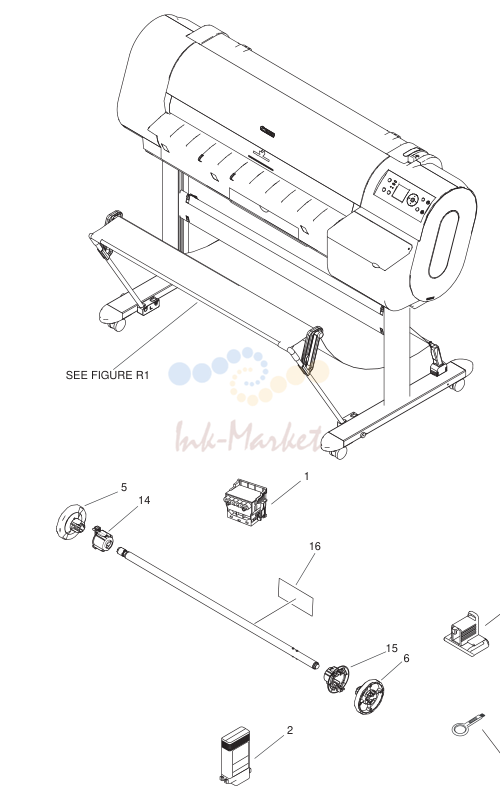

PRINTER & ACCESSORIES
| № | Артикул | Наименование |
|---|---|---|
| 3 | FB1-0733-000 запросить цену → | BRUSH, CLEANER |
| 4 | QC2-2750-000 запросить цену → | STOPPER, BELT |
| 5 | QM2-2476-090 запросить цену → | FLANGE, SPOOL iPF700(2 INCH) |
| 5 | QM2-2723-000 запросить цену → | FLANGE, SPOOL iPF700(3 INCH) |
| 5 | QM3-3267-000 запросить цену → | FLANGE, SPOOL iPF720/710 |
| 6 | QM2-2470-040 запросить цену → | DRIVE SPOOL узел, RIGHT iPF700(2 INCH) |
| 6 | QM2-2475-000 запросить цену → | DRIVE SPOOL узел, RIGHT iPF700(3 INCH) |
| 6 | QM3-3266-000 запросить цену → | DRIVE SPOOL узел, RIGHT iPF720/710 |
| 7 | FH2-7092-020 запросить цену → | WIRE, GROUND 100V |
| 8 | QK1-1394-000 запросить цену → | CORD, POWER 100V |
| 9 | QK1-1393-000 запросить цену → | CORD, POWER 120V (UL) |
| 10 | QK1-1392-000 запросить цену → | CORD, POWER 220-240V |
| 10 | QH2-2732-000 запросить цену → | CORD, POWER 240V(KOR) |
| 11 | QK1-1441-000 запросить цену → | CORD, POWER 240V (UK) |
| 12 | QK1-1395-000 запросить цену → | CORD, POWER 240V (AUS) |
| 13 | QK1-1396-000 запросить цену → | CORD, POWER 240V (CHN) |
| 14 | QM3-3268-000 запросить цену → | HOLDER, ROLL iPF720/710 |
| 15 | QM3-3269-000 запросить цену → | HOLDER, ROLL iPF720/710 |
| 16 | QU1-8198-000 запросить цену → | LABEL, ROLL HOLDER |

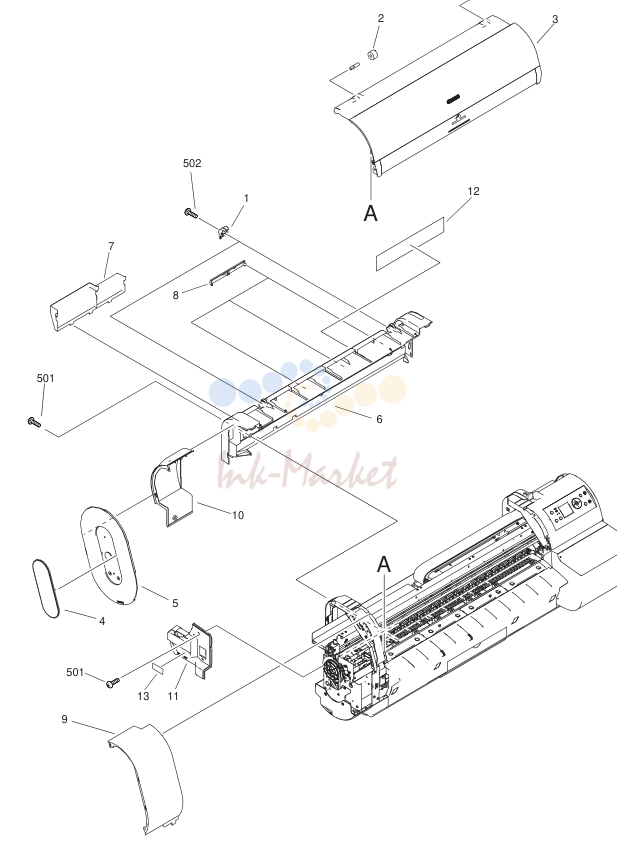

COVERS (1)
| № | Артикул | Наименование |
|---|---|---|
| 1 | QC2-2663-000 запросить цену → | COVER, DAMPER |
| 2 | QC2-2667-000 запросить цену → | DAMPER |
| 3 | QM3-1384-000 запросить цену → | UPPER COVER узел |
| 4 | QC2-2713-000 запросить цену → | COVER, SIDE, S |
| 5 | QC2-2717-000 запросить цену → | COVER, SIDE, LEFT |
| 6 | QM3-1428-000 запросить цену → | COVER, REAR, UPPER |
| 7 | QL2-1729-000 запросить цену → | BOX, ACCESSORY |
| 8 | QC2-2665-000 запросить цену → | COVER, LOUVER |
| 9 | QC2-2706-000 запросить цену → | COVER, FRONT, LEFT |
| 10 | QC2-2716-000 запросить цену → | COVER, REAR, LEFT iPF700 |
| 10 | QC2-6808-000 запросить цену → | COVER, REAR, LEFT iPF720/710 |
| 11 | QM3-1387-000 запросить цену → | SPOOL HOLDER узел L iPF700 |
| 11 | QC2-6809-000 запросить цену → | COVER, REWIND DRIVE iPF720/710 |
| 12 | QU1-8138-000 запросить цену → | LABEL, ROLL MEDIA SET |
| 13 | QU1-8136-000 запросить цену → | LABEL, HANDLE, L |
| 501 | XB1-2400-607 запросить цену → | SCREW, MACH, TRUSS HEAD, M4X6 |
| 502 | XB4-5300-807 запросить цену → | SCREW, P, M3X8 |

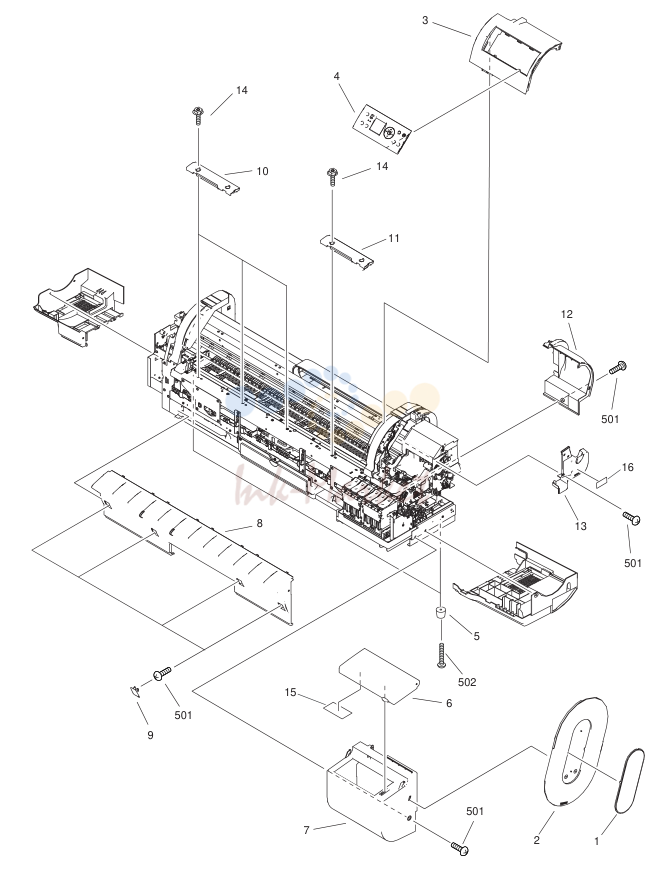

COVERS (2)
| № | Артикул | Наименование |
|---|---|---|
| 1 | QC2-2713-000 запросить цену → | COVER, SIDE, S |
| 2 | QC2-2720-000 запросить цену → | COVER, SIDE, RIGHT |
| 3 | QM3-1386-000 запросить цену → | COVER, FRONT, RIGHT iPF700 |
| 3 | QM3-1436-000 запросить цену → | COVER, FRONT, RIGHT iPF710 |
| 3 | QM3-1437-000 запросить цену → | COVER, FRONT, RIGHT iPF720 |
| 4 | QM3-1145-000 запросить цену → | OPERATION PANEL узел iPF700(ENGLISH) |
| 4 | QM3-1328-000 запросить цену → | OPERATION PANEL узел iPF700(JAPANESE) |
| 4 | QM3-3241-000 запросить цену → | OPERATION PANEL узел iPF720/710(JAPANESE) |
| 4 | QM3-3240-000 запросить цену → | OPERATION PANEL узел iPF720/710(ENGLISH) |
| 5 | QE1-2728-000 запросить цену → | FOOT, RUBER |
| 6 | QC2-2669-000 запросить цену → | COVER, TANK |
| 7 | QC2-2668-000 запросить цену → | COVER, TANK BASE |
| 8 | QC2-2660-000 запросить цену → | COVER, FRONT |
| 9 | QC1-7567-000 запросить цену → | CAP, SCREW |
| 10 | QL2-1736-000 запросить цену → | GUIDE, DELIVERY |
| 11 | QL2-1737-000 запросить цену → | GUIDE, DELIVERY |
| 12 | QL2-1726-000 запросить цену → | COVER, REAR, RIGHT |
| 13 | QC2-2710-000 запросить цену → | HOLDER, SPOOL, RIGHT |
| 14 | XA9-0732-000 запросить цену → | SCREW, RS, M4X8 |
| 15 | QU1-8133-000 запросить цену → | LABEL, INK SET |
| 16 | QU1-8137-000 запросить цену → | LABEL, HANDLE, R |
| 501 | XB1-2400-607 запросить цену → | SCREW, MACH, TRUSS HEAD, M4X6 |
| 502 | XB1-2401-609 запросить цену → | SCREW, MACHINE, M4X16 |

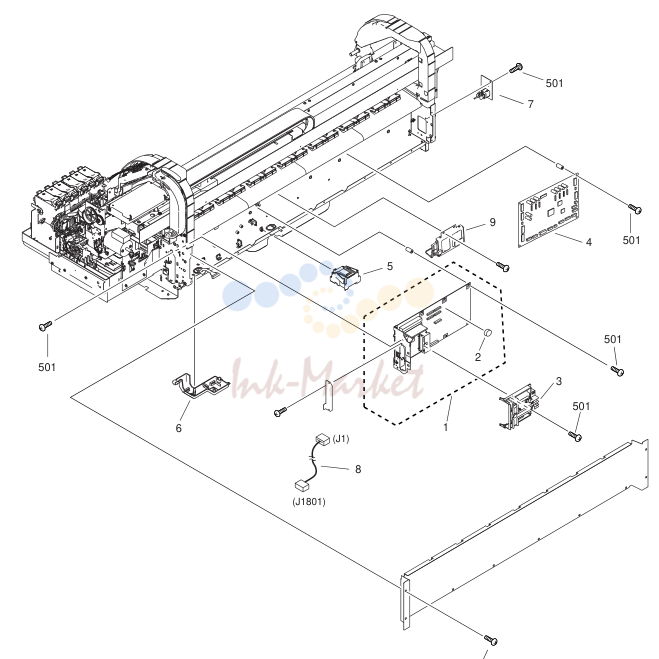

ELECTRICAL PART
| № | Артикул | Наименование |
|---|---|---|
| 1 | QM3-1301-000 запросить цену → | MAIN BOARD DIMM ASS'Y iPF700 |
| 1 | QM3-3215-000 запросить цену → | MAIN BOARD DIMM ASS'Y iPF710 |
| 1 | QM3-3224-000 запросить цену → | MAIN BOARD DIMM ASS'Y iPF720 |
| 2 | WK1-5024-000 запросить цену → | LITHIUM BATTERY |
| 3 | QC1-6868-000 запросить цену → | GUIDE, RAIL |
| 4 | QK1-2912-000 запросить цену → | POWER SUPPLY узел |
| 5 | QM3-1419-000 запросить цену → | M/C RELAY плата ASS'Y |
| 6 | QC1-6838-000 запросить цену → | GUIDE, CABLE |
| 7 | QM3-1398-000 запросить цену → | CABLE, INLET iPF700 |
| 7 | QM3-3242-000 запросить цену → | CABLE, INLET iPF710 |
| 7 | QM3-3227-000 запросить цену → | CABLE, INLET iPF720 |
| 8 | QM3-1336-000 запросить цену → | CABLE, DC POWER iPF700 |
| 8 | QM3-3243-000 запросить цену → | CABLE, DC POWER iPF710 |
| 8 | QM3-3228-000 запросить цену → | CABLE, DC POWER iPF720 |
| 9 | QM3-3335-000 запросить цену → | HDD узел, MHW2080BH iPF720 |
| 501 | XB1-2400-607 запросить цену → | SCREW, MACH, TRUSS HEAD, M4X6 |

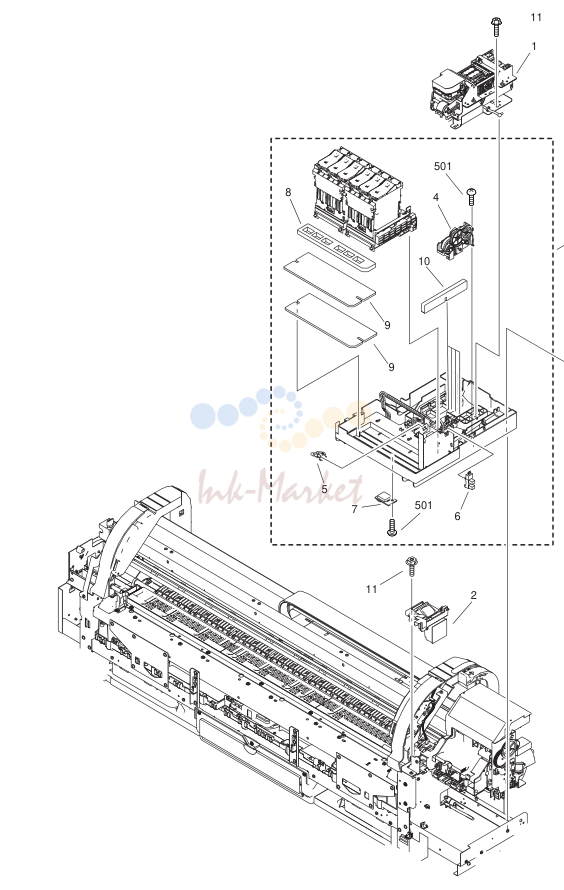

INK TANK & PURGE узел
| № | Артикул | Наименование |
|---|---|---|
| 1 | QM3-1413-000 запросить цену → | PURGE узел |
| 2 | QM3-1395-000 запросить цену → | HEAD MANAGEMENT SENSOR узел |
| 3 | QM3-1408-000 запросить цену → | INK TANK узел |
| 4 | QM3-0162-000 ✓ в наличии | INK SUPPLY DRIVE узел |
| 5 | WC4-5052-000 ✓ в наличии | MICRO SWITCH |
| 6 | WG8-5624-000 запросить цену → | IC, PHOTO INTERRUPTER |
| 7 | WP2-5187-000 ✓ в наличии | SENSOR, HUMIDITY |
| 8 | QC2-2682-000 запросить цену → | ABSORBER, INK, A |
| 9 | QC2-2683-000 запросить цену → | ABSORBER, INK, B |
| 10 | QC2-2684-000 запросить цену → | ABSORBER, INK |
| 11 | XA9-0732-000 запросить цену → | SCREW, RS, M4X8 |
| 501 | XB4-5300-807 запросить цену → | SCREW, P, M3X8 |

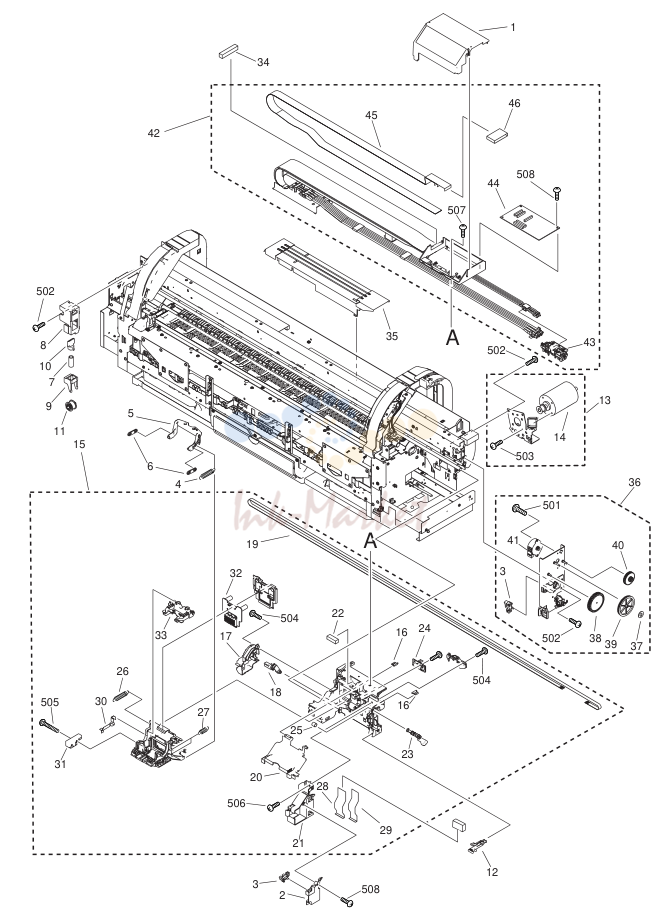

CARRIAGE узел
| № | Артикул | Наименование |
|---|---|---|
| 1 | QL2-0231-000 запросить цену → | TUBE BASE COVER ASS'Y |
| 2 | QE1-3058-000 запросить цену → | COVER, TUBE HOLDER |
| 3 | WG8-5624-000 запросить цену → | IC, PHOTO INTERRUPTER |
| 4 | QE1-1282-000 запросить цену → | SPRING, HOOK END COIL |
| 5 | QE1-2819-000 запросить цену → | JOINT LEVER A |
| 6 | QC1-0008-000 запросить цену → | JOINT LEVER B |
| 7 | QE1-1270-000 запросить цену → | SPRING, COIL |
| 8 | QE1-2689-000 запросить цену → | MOUNT, IDLER ROLLER |
| 9 | QE1-2690-000 запросить цену → | GUIDE, IDLER ROLLER |
| 10 | QE1-2691-000 запросить цену → | LEVER, IDLER ROLLER |
| 11 | QM1-0662-000 запросить цену → | IDLER ROLLER ASS'Y |
| 12 | QM3-0825-000 запросить цену → | CLEANER |
| 13 | QM3-1401-000 запросить цену → | MOTOR, CARRIAGE |
| 14 | QK1-3059-000 запросить цену → | MOTOR |
| 15 | QM3-1402-000 запросить цену → | CARRIAGE узел iPF700 |
| 15 | QM3-3330-000 запросить цену → | CARRIAGE узел iPF720/710 |
| 16 | QC1-3928-000 запросить цену → | BELT, STOPPER |
| 17 | QC2-2635-000 запросить цену → | COVER, SLANT LEVER |
| 18 | QC2-2634-000 запросить цену → | LEVER, SLANT |
| 19 | QC2-2646-000 запросить цену → | BELT, CARRIAGE |
| 20 | QE1-2814-000 запросить цену → | COVER, CARRIAGE |
| 21 | QE1-2826-000 запросить цену → | HOLDER, TUBE |
| 22 | QE1-3184-000 запросить цену → | PAD |
| 23 | QC2-2653-000 запросить цену → | LEVER, LIFT |
| 24 | QM3-1334-000 запросить цену → | ENCODER SENSOR |
| 25 | QU1-2238-000 запросить цену → | SPRING, COMPRESSION |
| 26 | QE1-1281-000 запросить цену → | SPRING, HOOK END COIL |
| 27 | QC2-6826-000 запросить цену → | SPRING, HEAD HOLDER |
| 28 | QH2-2554-000 запросить цену → | FLEXIBLE CABLE |
| 29 | QK1-3062-000 запросить цену → | CABLE, FLEXIBLE |
| 30 | QK1-3064-000 запросить цену → | CABLE, FLEXIBLE |
| 31 | QM2-3426-000 запросить цену → | MULTI SENSOR узел |
| 32 | QM3-1333-000 запросить цену → | HEAD RELAY плата ASS'Y iPF700 |
| 32 | QM3-3222-000 запросить цену → | HEAD RELAY плата ASS'Y iPF720/710 |
| 33 | QM3-1422-000 запросить цену → | HEAD LEVER узел |
| 34 | QE1-2682-000 запросить цену → | PAD |
| 35 | QL2-1745-000 запросить цену → | RETAINER, SHEET |
| 36 | QM3-1406-000 запросить цену → | LIFT DRIVE узел |
| 37 | QC2-0682-000 запросить цену → | RING |
| 38 | QC2-0687-000 запросить цену → | GEAR, LIFT IDLER B |
| 39 | QC2-0689-000 запросить цену → | GEAR, LIFT DOUBLE B |
| 40 | QC2-0690-000 запросить цену → | GEAR, LIFT DOUBLE C |
| 41 | QK1-0440-000 ✓ в наличии | MOTOR, STEPPING DC 24V |
| 42 | QM3-1415-000 запросить цену → | TUBE узел iPF700 |
| 42 | QM3-3329-000 запросить цену → | TUBE узел iPF720/710 |
| 43 | QM2-2533-000 запросить цену → | JOINT BASE узел |
| 44 | QM3-1332-000 запросить цену → | CARRIAGE RELAY плата ASS'Y iPF700 |
| 44 | QM3-3221-000 запросить цену → | CARRIAGE RELAY плата ASS'Y iPF720/710 |
| 45 | QM3-1354-000 запросить цену → | FLEXIBLE CABLE ASS'Y |
| 46 | WE8-5471-000 запросить цену → | FERRITE CORE |
| 501 | XB1-2300-606 запросить цену → | SCREW, MACHINE M3X6 |
| 502 | XB1-2400-609 запросить цену → | SCREW, MACH., TRUSS HEAD, M4X6 |
| 503 | XB1-2400-809 запросить цену → | SCREW, MACHINE M4X8 |
| 504 | XB4-7300-809 запросить цену → | SCREW, TAP, BINDING HEAD, M3X8 |
| 505 | XB4-7301-609 запросить цену → | SCREW, TAPPING M3X16 |
| 506 | XB4-7401-009 запросить цену → | SCREW, TAP., PAN HEAD, M4X10 |
| 507 | XB4-7401-209 запросить цену → | SCREW, BINDING HEAD, SELF-TPG |
| 508 | XB4-7400-809 запросить цену → | SCREW, TAP., TRUSS HEAD, M4X8 |

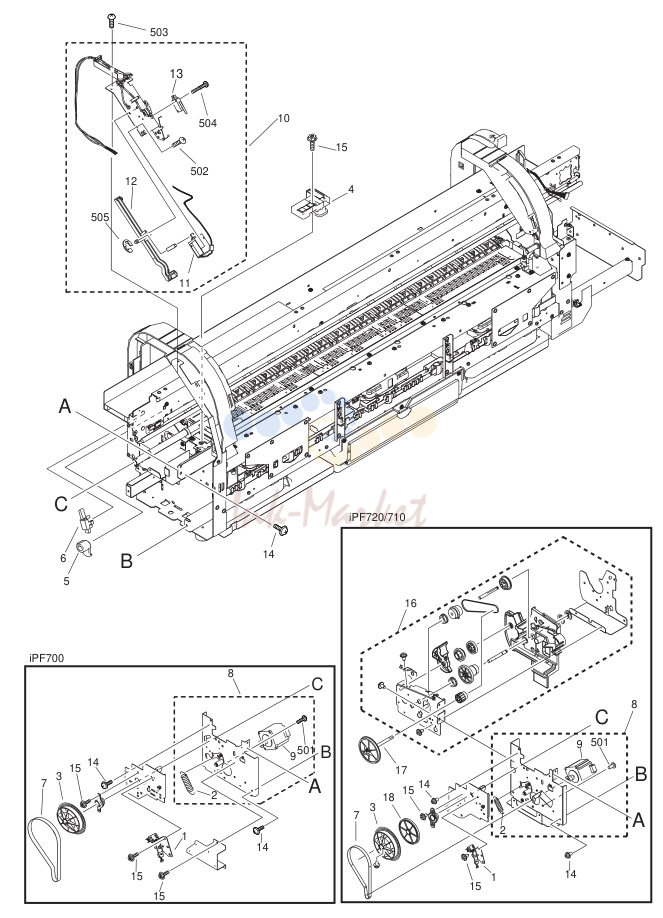

FEED MOTOR ASS'Y
| № | Артикул | Наименование |
|---|---|---|
| 1 | QM3-1106-000 запросить цену → | SENSOR узел |
| 2 | QU1-2068-000 запросить цену → | SPRING, HOOK END COIL |
| 3 | QL2-2095-000 запросить цену → | CODE WHEEL ASS'Y |
| 4 | QL2-1738-000 запросить цену → | BASE, MULTI SENSOR REFERENCE |
| 5 | QC2-2592-000 запросить цену → | FLAG, SWITCH |
| 6 | WC4-5052-000 ✓ в наличии | MICRO SWITCH |
| 7 | XF2-4120-090 запросить цену → | BELT, FEED |
| 8 | QM2-2450-000 запросить цену → | FEED MOTOR BASE узел iPF700 |
| 8 | QM3-3274-000 запросить цену → | FEED MOTOR BASE узел iPF720/710 |
| 9 | QK1-1384-000 запросить цену → | FEED MOTOR ASS'Y |
| 10 | QM3-1391-000 запросить цену → | UPPER COVER LOCK узел L iPF700 |
| 10 | QM3-3326-000 запросить цену → | UPPER COVER LOCK узел L iPF720/710 |
| 11 | FH7-5489-050 запросить цену → | SOLENOID, DC 24V |
| 12 | QL2-0562-000 запросить цену → | LEVER, LOCK, LEFT |
| 13 | WC4-5180-000 запросить цену → | MICRO SWITCH |
| 14 | XA9-0249-000 запросить цену → | SCREW, M4X8 |
| 15 | XA9-0732-000 запросить цену → | SCREW, RS, M4 |
| 16 | QM3-3272-000 запросить цену → | REWIND DRIVE узел iPF720/710 |
| 17 | QM3-3277-000 запросить цену → | REWIND DRIVE GEAR узел iPF720/710 |
| 18 | QU1-0082-000 запросить цену → | GEAR 76T iPF720/710 |
| 501 | XB1-2400-809 запросить цену → | SCREW, BINDING HEAD M4X8 |
| 502 | XB1-2300-409 запросить цену → | SCREW, MACHINE, M3X4 |
| 503 | XB1-2400-609 запросить цену → | SCREW,MACH.,TRUSS HEAD,M4X6 |
| 504 | XB1-2301-409 запросить цену → | SCREW,MACH.,TRUSS HEAD,M3X14 |
| 505 | XD2-1100-502 запросить цену → | RING, E |

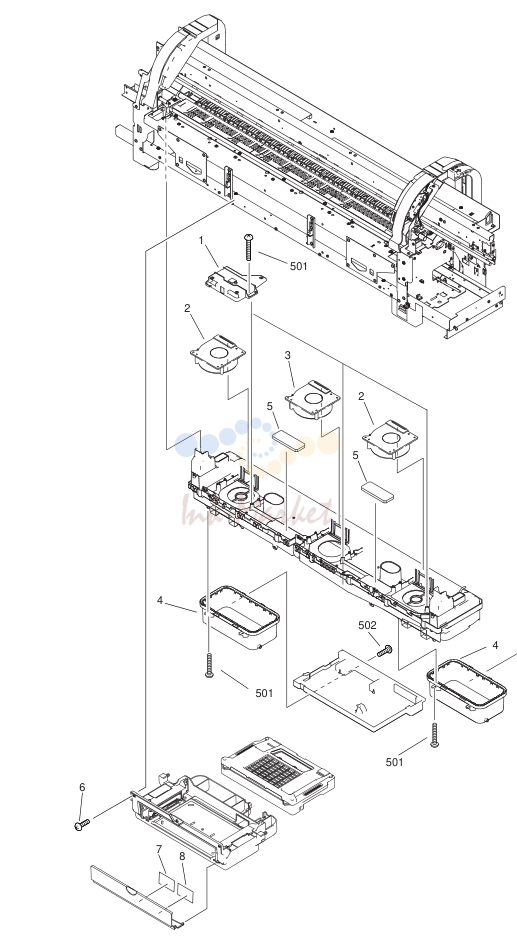

AIR FLOW FAN узел
| № | Артикул | Наименование |
|---|---|---|
| 1 | QL2-1052-000 запросить цену → | COVER, FAN |
| 2 | QL2-1053-000 запросить цену → | MIST FAN |
| 3 | QL2-1054-030 запросить цену → | SUCTION FAN iPF700 |
| 3 | QL2-2464-000 запросить цену → | SUCTION FAN iPF720/710 |
| 4 | QM3-1369-030 запросить цену → | WASTE INK TANK узел |
| 5 | QC2-2999-000 запросить цену → | ABSORBER, DUCT |
| 6 | XA9-0732-000 запросить цену → | SCREW, RS, M4X8 |
| 7 | QU1-8149-000 запросить цену → | LABEL, M/C CAUTION, L |
| 8 | QU1-8150-000 запросить цену → | LABEL, M/C CAUTION, R |
| 501 | XB4-5301-007 запросить цену → | SCREW, P, M3X10 |
| 502 | XB4-7400-609 запросить цену → | SCREW, TAP., TRUSS HEAD, M4X6 |
PINCH ROLLER узел
| № | Артикул | Наименование |
|---|---|---|
| 1 | QM3-0829-000 запросить цену → | PINCH ROLLER узел |
| 2 | QC2-2584-000 запросить цену → | GUIDE, PAPER FEED |
| 3 | QU1-0036-000 запросить цену → | GEAR, RELEASE |
| 4 | XA9-0732-000 запросить цену → | SCREW, RS, M4X8 |
| 501 | XB1-2400-609 запросить цену → | SCREW, MACH., TRUSS HEAD, M4X6 |
| 502 | XB6-7400-809 запросить цену → | SCREW, M4X8 |

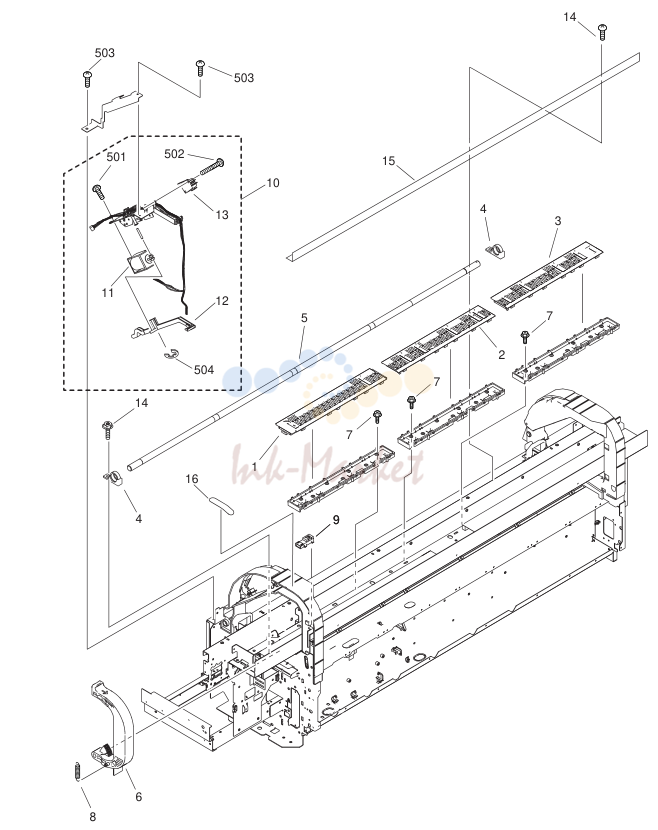

PLATEN & FEED ROLLER
| № | Артикул | Наименование |
|---|---|---|
| 1 | QL2-1733-000 запросить цену → | PLATEN L |
| 2 | QL2-1735-000 запросить цену → | PLATEN C |
| 3 | QL2-1734-000 запросить цену → | PLATEN R |
| 4 | QC1-6813-000 запросить цену → | BUSHING, FEED |
| 5 | QC2-6812-000 запросить цену → | ROLLER, FEED |
| 6 | QM2-1050-000 запросить цену → | RELEASE LEVER узел |
| 7 | XA9-0724-000 запросить цену → | SCREW, M3X8 |
| 8 | QU1-2235-000 запросить цену → | SPRING, TENSION |
| 9 | WG8-5677-000 запросить цену → | PHOTOINTERRUPTER |
| 10 | QM3-1380-000 запросить цену → | UPPER COVER LOCK узел R iPF700 |
| 10 | QM3-3328-000 запросить цену → | UPPER COVER LOCK узел R iPF720/710 |
| 11 | FH7-5489-050 запросить цену → | SOLENOID, DC 24V |
| 12 | QL2-1725-000 запросить цену → | LEVER, LOCK, RIGHT |
| 13 | WC4-5180-000 запросить цену → | MICRO SWITCH |
| 14 | XA9-0732-000 запросить цену → | SCREW, RS, M4X8 |
| 15 | QL2-1731-000 запросить цену → | BLADE, CUTTER |
| 16 | QU1-8134-000 запросить цену → | LABEL, RELEASE LEVER |
| 501 | XB1-2300-409 запросить цену → | SCREW, MACHINE, M3X4 |
| 502 | XB1-2301-409 запросить цену → | SCREW,MACH.,TRUSS HEAD,M3X14 |
| 503 | XB1-2400-609 запросить цену → | SCREW,MACH.,TRUSS HEAD,M4X6 |
| 504 | XD2-1100-502 запросить цену → | RING, E |

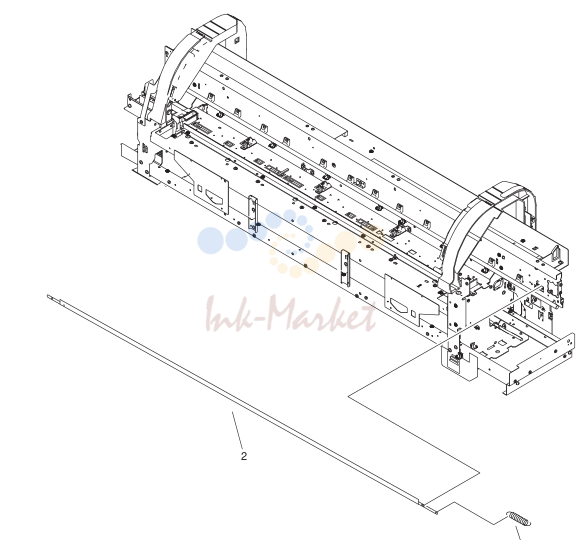

LINEAR SCALE
| № | Артикул | Наименование |
|---|---|---|
| 1 | QU1-2237-000 запросить цену → | SPRING, TENSION |
| 2 | QC2-2697-000 запросить цену → | SCALE, LINEAR |
| 1 | QY9-0103-000 запросить цену → | COVER SWITCH TOOL |
комментарии
