Canon imagePROGRAF IPF500 IPF510 IPF5000 IPF5100 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- PRINTER & ACCESSORIES
- COVERS (1)
- COVERS (2)
- ELECTRICAL PART
- PURGE узел
- CUTTER узел

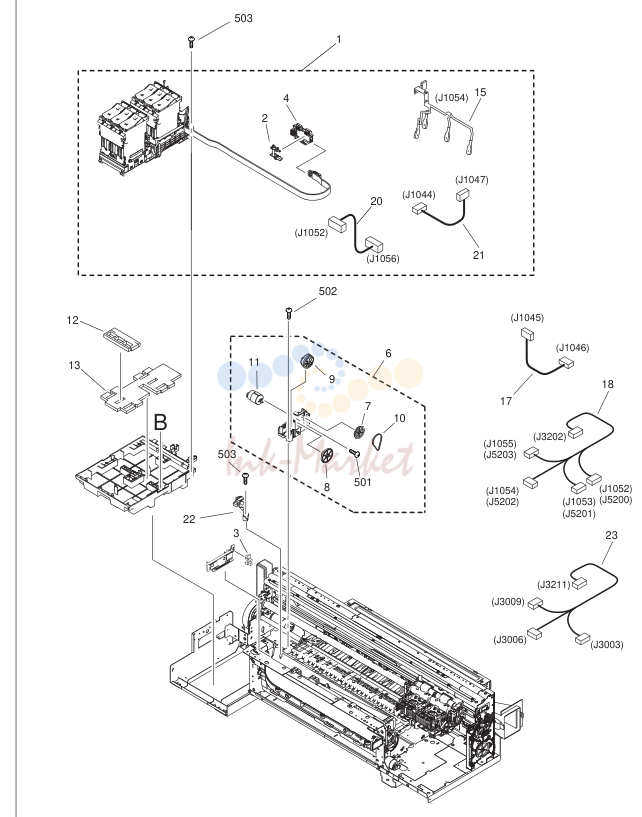

- INK SUPPLY узел

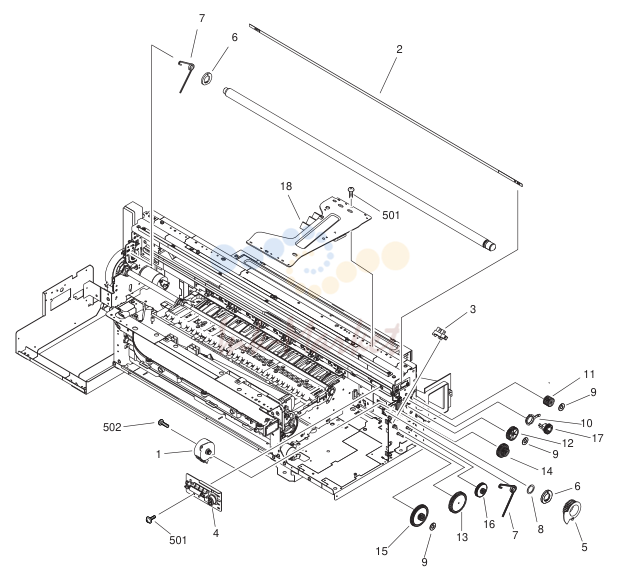

- LINEAR SCALE & LIFT DRIVE узел

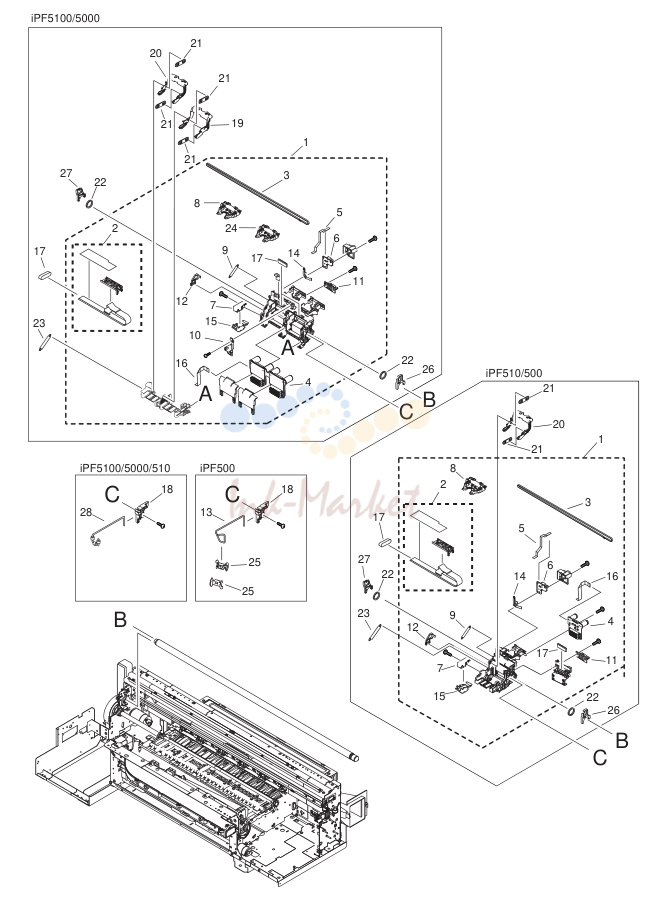

- CARRIAGE узел

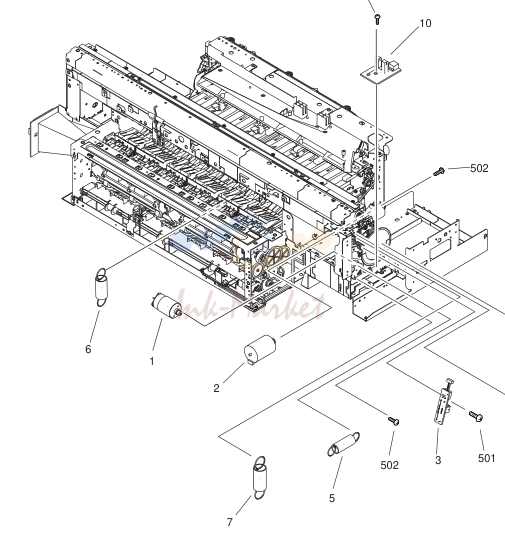

- CARRIAGE & FEED MOTOR узел

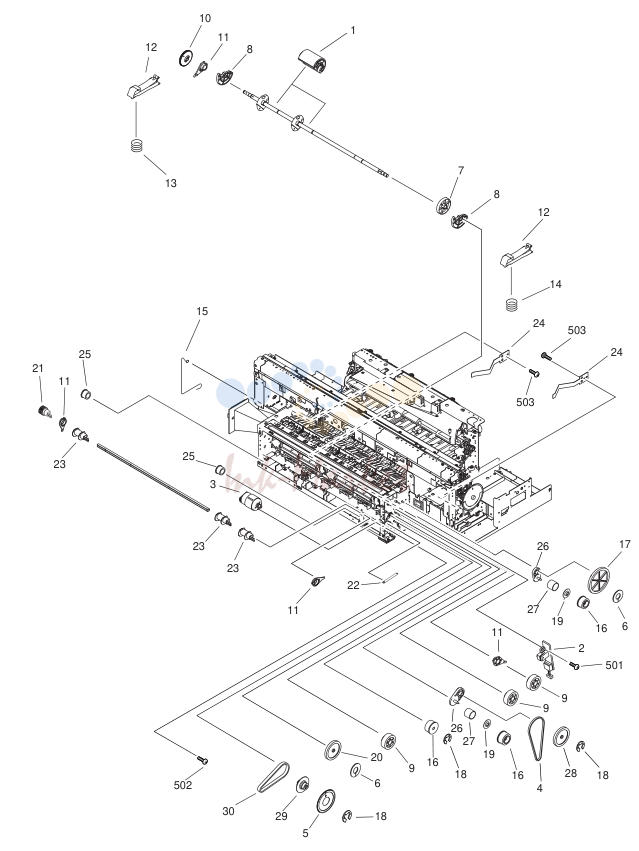

- PICK-UP & FEED узел (1)

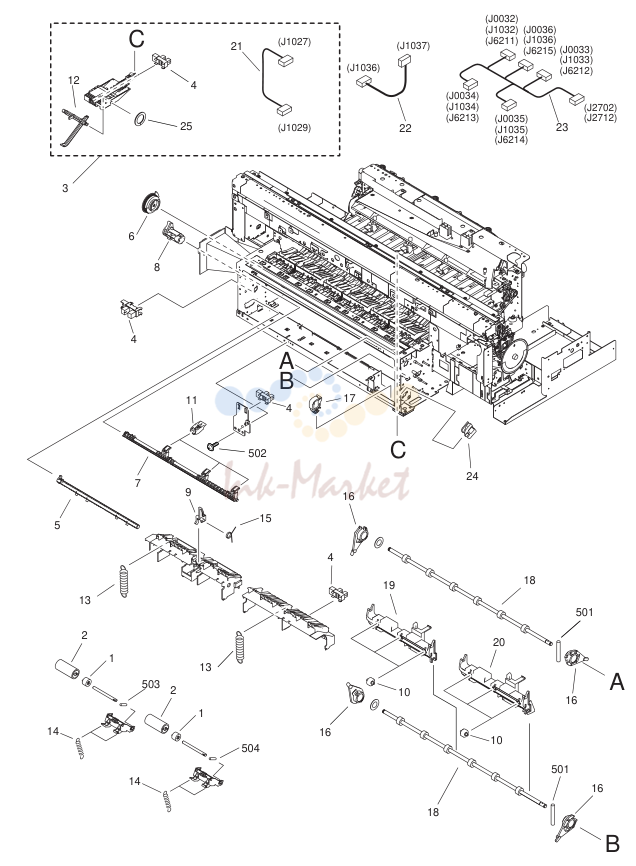

- PICK-UP & FEED узел (2)
- PINCH ROLLER узел
- AIR FLOW FAN узел
- PLATEN & SPUR узел
- CASSETTE

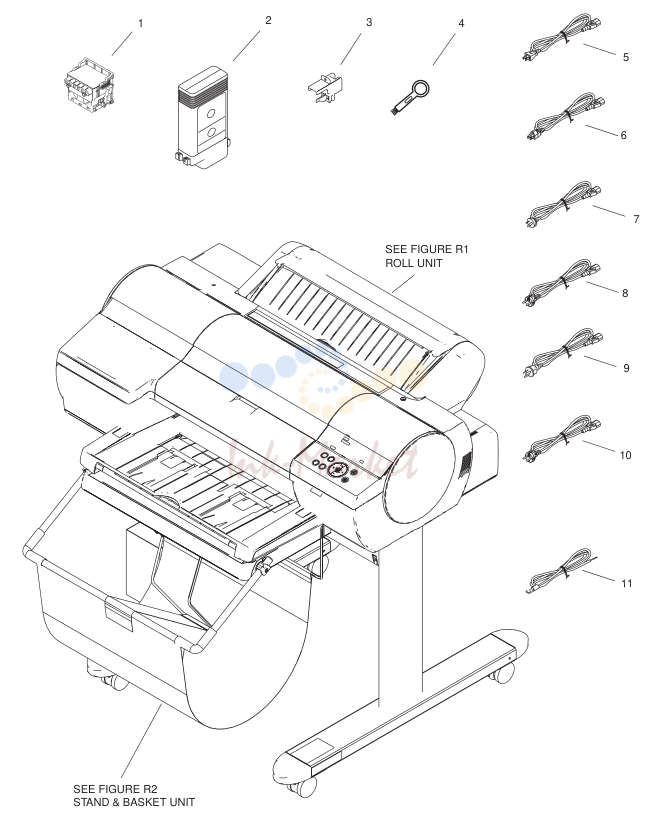

PRINTER & ACCESSORIES
| № | Артикул | Наименование |
|---|---|---|
| 3 | QC2-1397-020 запросить цену → | STOPPER, BELT |
| 4 | FB1-0733-000 запросить цену → | BRUSH, CLEANER |
| 5 | QK1-2688-000 запросить цену → | CORD, POWER 100V |
| 6 | QK1-2689-000 запросить цену → | CORD, POWER 120V (UL) |
| 7 | QK1-2685-000 запросить цену → | CORD, POWER 240V (CHN) |
| 8 | QK1-2682-000 запросить цену → | CORD, POWER 220-240V |
| 9 | QK1-2690-000 запросить цену → | CORD, POWER 240V (AUS) |
| 10 | QK1-2686-000 запросить цену → | CORD, POWER 240V (KOR) |
| 11 | FH2-7092-020 запросить цену → | WIRE, GROUND 100V |

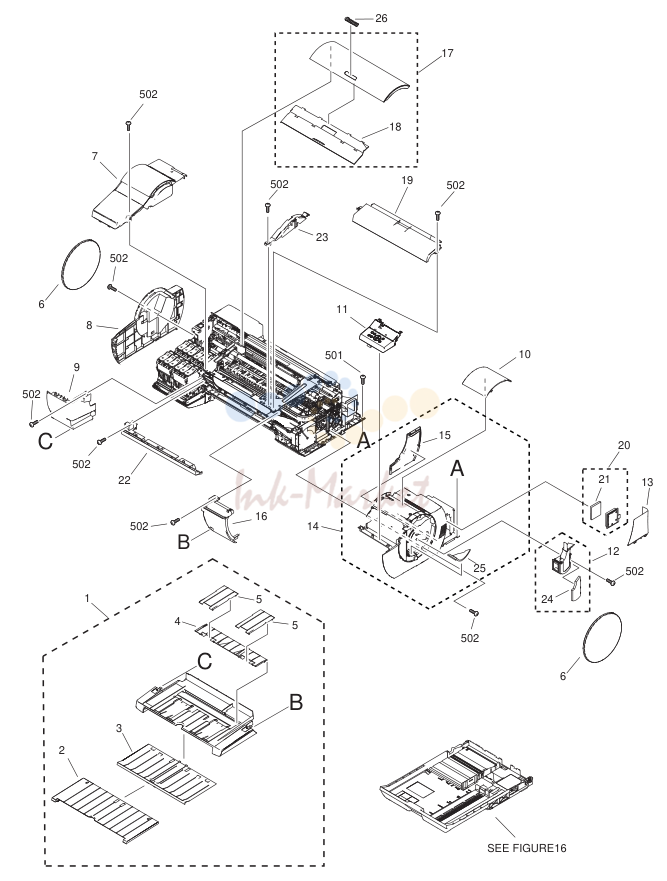

COVERS (1)
| № | Артикул | Наименование |
|---|---|---|
| 1 | QM3-0203-000 запросить цену → | TRAY узел iPF5000/500 |
| 1 | QM3-0736-000 запросить цену → | TRAY узел iPF5100/510 |
| 2 | QC2-1116-000 запросить цену → | TRAY, PAPER EJECTION iPF5000/500 |
| 2 | QC2-6518-000 запросить цену → | TRAY, DELIVERY iPF5100/510 |
| 3 | QC2-1117-000 запросить цену → | TRAY, EXTENSION, PAPER iPF5000/500 |
| 3 | QC2-6519-000 запросить цену → | TRAY, AUXILIARY iPF5100/510 |
| 4 | QC2-1277-000 запросить цену → | BASE, GUIDE, ROLL |
| 5 | QC2-1278-000 запросить цену → | GUIDE, ROLL iPF5000/500 |
| 5 | QM3-0745-000 запросить цену → | ROLL GUIDE узел iPF5100/510 |
| 6 | QC2-1165-000 запросить цену → | COVER, CIRCLE |
| 7 | QM3-0549-000 запросить цену → | TANK COVER узел iPF500 |
| 7 | QM3-0563-000 запросить цену → | TANK COVER узел iPF5000 |
| 7 | QM3-0762-000 запросить цену → | TANK COVER узел iPF510 |
| 7 | QM3-0708-000 запросить цену → | TANK COVER узел iPF5100 |
| 8 | QC2-1123-000 запросить цену → | COVER, LEFT |
| 9 | QC2-1139-030 запросить цену → | COVER, LEFT, FRONT iPF510/500 |
| 9 | QC2-1122-000 запросить цену → | COVER, LEFT, FRONT iPF5100/5000 |
| 10 | QC2-1178-000 запросить цену → | COVER, TOP, RIGHT iPF500 |
| 10 | QC2-1166-000 запросить цену → | COVER, TOP, RIGHT iPF5000 |
| 10 | QC2-6537-000 запросить цену → | COVER, TOP, RIGHT iPF510 |
| 10 | QC2-6514-000 запросить цену → | COVER, TOP, RIGHT iPF5100 |
| 11 | QM3-0626-000 запросить цену → | OPERATION PANEL узел iPF500 (ENGLISH) |
| 11 | QM3-0205-000 запросить цену → | OPERATION PANEL узел iPF500 (JAPANESE) |
| 11 | QM3-0627-000 запросить цену → | OPERATION PANEL узел iPF5000 (ENGLISH) |
| 11 | QM3-0206-000 запросить цену → | OPERATION PANEL узел iPF5000 (JAPANESE) |
| 11 | QM3-0766-000 запросить цену → | OPERATION PANEL узел iPF510 (ENGLISH) |
| 11 | QM3-0765-000 запросить цену → | OPERATION PANEL узел iPF510 (JAPANESE) |
| 11 | QM3-0744-000 запросить цену → | OPERATION PANEL узел iPF5100 (ENGLISH) |
| 11 | QM3-0740-000 запросить цену → | OPERATION PANEL узел iPF5100 (JAPANESE) |
| 12 | QM3-0212-030 запросить цену → | MIST FILTER узел |
| 13 | QC2-1167-000 запросить цену → | COVER, FILTER |
| 14 | QM3-0583-030 запросить цену → | COVER, RIGHT iPF510/500 |
| 14 | QM3-0614-030 запросить цену → | COVER, RIGHT iPF5100/5000 |
| 15 | QC2-1272-000 запросить цену → | COVER, LOUVER |
| 16 | QC2-1163-000 запросить цену → | COVER, RIGHT, FRONT iPF5000 |
| 16 | QC2-1176-000 запросить цену → | COVER, RIGHT, FRONT iPF510/500 |
| 17 | QM3-0636-040 запросить цену → | TOP COVER узел iPF5000/500 |
| 17 | QM3-0742-030 запросить цену → | TOP COVER узел iPF5100/510 |
| 18 | QL2-1571-050 запросить цену → | COVER, TOP, WINDOW iPF5000/500 |
| 19 | QC2-1308-000 запросить цену → | COVER, FRONT, UPPER iPF510/500 |
| 19 | QC2-1170-000 запросить цену → | COVER, FRONT, UPPER iPF5100/5000 |
| 20 | QL2-1555-000 запросить цену → | HOLDER, FILTER(MECH), EXHAUST |
| 21 | QC2-1289-000 запросить цену → | FILTER(MECH), AIR |
| 22 | QC2-1271-000 запросить цену → | COVER, AIR DUCT, FRONT |
| 23 | QC2-1273-000 запросить цену → | ARM |
| 24 | QC2-1103-000 запросить цену → | FILTER(MECH), INK MIST |
| 25 | QC2-1446-000 запросить цену → | ABSORBER, DRAIN, WASTE INK |
| 26 | QC2-1404-000 запросить цену → | EMBLEM, CANON LOGO |
| 501 | XB4-7300-806 запросить цену → | SCREW, TAP, BINDING HEAD, M3X8 |
| 502 | XB6-7300-606 запросить цену → | AR SCREW, TP, M3X6 |

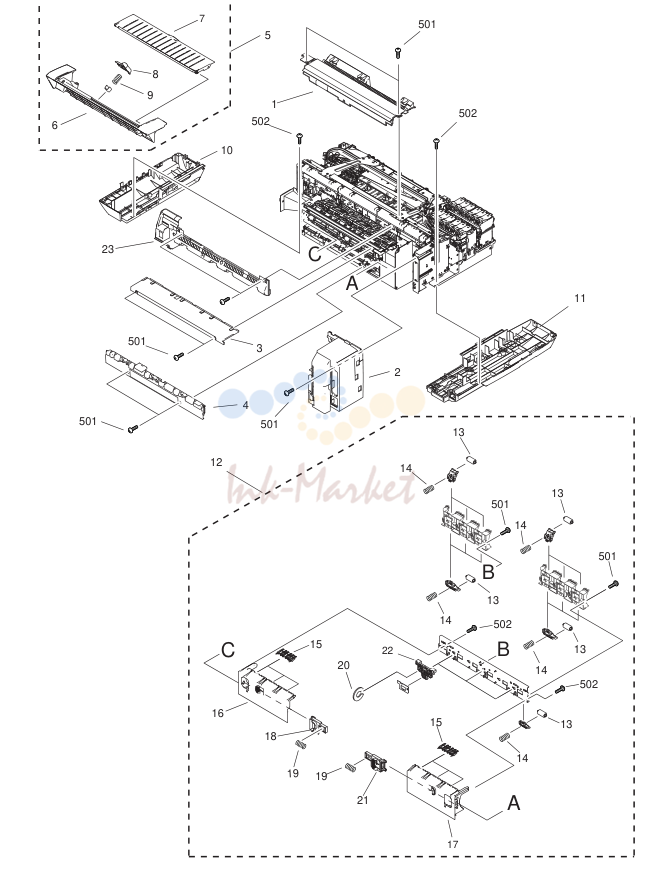

COVERS (2)
| № | Артикул | Наименование |
|---|---|---|
| 1 | QL2-2408-000 запросить цену → | COVER, REAR, UPPER |
| 2 | QC2-1124-050 запросить цену → | COVER, LEFT, REAR iPF5100/5000 |
| 2 | QC2-1140-000 запросить цену → | COVER, LEFT, REAR iPF510/500 |
| 3 | QC2-1172-000 запросить цену → | COVER, REAR |
| 4 | QL2-1588-000 запросить цену → | COVER, REAR, LOWER |
| 5 | QM3-0577-000 запросить цену → | MANUAL FEED TRAY узел iPF5000/500 |
| 5 | QM3-4330-000 запросить цену → | MANUAL FEED TRAY узел iPF510 |
| 6 | QC2-0947-000 запросить цену → | TRAY, PAPER, MANUAL FEED iPF5000/510/500 |
| 7 | QC2-1259-000 запросить цену → | TRAY, PAPER iPF5000/500 |
| 7 | QC2-6523-000 запросить цену → | TRAY, PAPER iPF510 |
| 8 | QC2-1261-000 запросить цену → | GUIDE, SIDE iPF5000/510/500 |
| 9 | QC2-1262-000 запросить цену → | SPRING, COMPRESSION iPF5000/510/500 |
| 10 | QM3-0547-040 запросить цену → | COVER, BOTTOM, RIGHT iPF510/500 |
| 10 | QM3-0561-030 запросить цену → | COVER, BOTTOM, RIGHT iPF5100/5000 |
| 11 | QM3-0548-040 запросить цену → | COVER, BOTTOM, LEFT iPF510/500 |
| 11 | QM3-0562-030 запросить цену → | COVER, BOTTOM, LEFT iPF5100/5000 |
| 12 | QM3-0186-030 запросить цену → | GUIDE узел, PAPER, CASSETTE |
| 13 | QC2-0922-000 запросить цену → | ROLLER, PINCH |
| 14 | QC2-0923-000 запросить цену → | SPRING, COMPRESSION |
| 15 | QC2-0924-000 запросить цену → | FLAPPER, GUIDE, PAPER |
| 16 | QC2-0926-020 запросить цену → | GUIDE, SLIDE, R |
| 17 | QC2-0927-020 запросить цену → | GUIDE, SLIDE, L |
| 18 | QC2-0928-000 запросить цену → | LEVER, R, GUIDE, SLIDE |
| 19 | QC2-0929-000 запросить цену → | SPRING, COMPRESSION |
| 20 | QC1-4149-000 запросить цену → | WASHER |
| 21 | QC2-0942-000 запросить цену → | GUIDE, SLIDE, R |
| 22 | QC2-0943-000 запросить цену → | LEVER, RELEASE, PINCH |
| 23 | QC2-1171-000 запросить цену → | GUIDE, PAPER, MANUAL FEED |
| 501 | XB6-7300-606 запросить цену → | AR SCREW, TP, M3X6 |
| 502 | XB4-7300-806 запросить цену → | SCREW, TAP, BINDING HEAD, M3X8 |

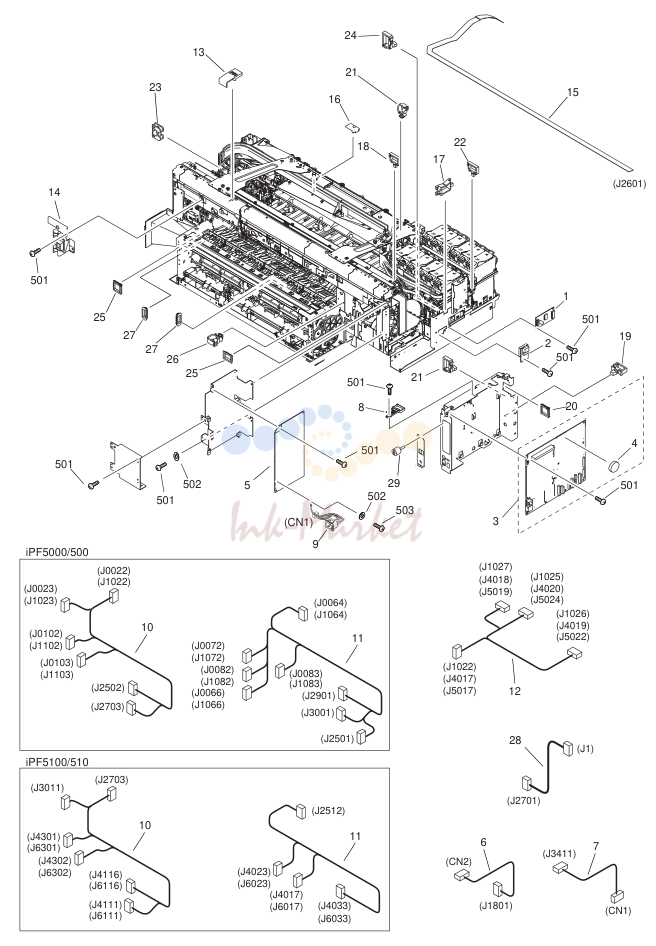

ELECTRICAL PART
| № | Артикул | Наименование |
|---|---|---|
| 1 | QM2-3424-000 запросить цену → | CUTTER DRIVER плата ASS'Y iPF5000/500 |
| 2 | WP2-5187-000 ✓ в наличии | SENSOR, HUMIDITY |
| 3 | QM3-0758-000 запросить цену → | MAIN CONTROLLER ASS'Y iPF5100 |
| 3 | QM3-0769-000 запросить цену → | MAIN CONTROLLER ASS'Y iPF510 |
| 3 | QM3-0551-000 запросить цену → | MAIN CONTROLLER ASS'Y iPF500 |
| 3 | QM3-0564-000 запросить цену → | MAIN CONTROLLER ASS'Y iPF5000 |
| 4 | WK1-5024-000 запросить цену → | BATTERY, LITHIUM |
| 5 | QK1-2745-000 запросить цену → | POWER SUPPLY ASS'Y iPF5100 (100/120V) |
| 5 | QK1-2746-000 запросить цену → | POWER SUPPLY ASS'Y iPF5100 (230V) iPF5000/510/500 (100/ |
| 5 | QK1-2073-000 запросить цену → | POWER SUPPLY ASS'Y |
| 5 | QK1-2074-000 запросить цену → | POWER SUPPLY ASS'Y iPF5000/510/500 (230V) |
| 6 | QM3-0853-000 запросить цену → | HARNESS, WIRE, POWER iPF5000/500 |
| 6 | QM3-0940-000 запросить цену → | HARNESS, WIRE, POWER iPF510 |
| 6 | QM3-0927-000 запросить цену → | HARNESS, WIRE, POWER iPF5100 |
| 7 | QM3-0858-000 запросить цену → | HARNESS, WIRE, HIGROMETER |
| 8 | QC2-0606-000 запросить цену → | HOLDER, CORE, CABLE |
| 9 | QM3-0863-000 запросить цену → | HARNESS, WIRE, INLET |
| 10 | QM3-0896-000 запросить цену → | HARNESS, WIRE, 2 iPF5100 |
| 10 | QM3-0932-000 запросить цену → | HARNESS, WIRE, 2 iPF510 |
| 10 | QM3-0880-000 запросить цену → | HARNESS, WIRE, 2, CROSSING iPF5000 |
| 10 | QM3-0909-000 запросить цену → | HARNESS, WIRE, 2, CROSSING iPF500 |
| 11 | QM3-0897-000 запросить цену → | HARNESS, WIRE, 1 iPF5100 |
| 11 | QM3-0933-000 запросить цену → | HARNESS, WIRE, 1 iPF510 |
| 11 | QM3-0881-000 запросить цену → | HARNESS, WIRE, 1, CROSSING iPF5000 |
| 11 | QM3-0908-000 запросить цену → | HARNESS, WIRE, 1, CROSSING iPF500 |
| 12 | QM3-0895-000 запросить цену → | HARNESS, WIRE, BASE узел iPF5100/510 |
| 12 | QM3-0905-000 запросить цену → | HARNESS, WIRE, BASE узел iPF5000/500 |
| 13 | QC2-0612-000 запросить цену → | GUIDE, CABLE iPF510/500 |
| 14 | QM3-0527-000 запросить цену → | CONNECTOR узел |
| 15 | QK1-2098-000 запросить цену → | CABLE, FLAT, CONTROL PANEL iPF5100/5000 |
| 15 | QK1-2726-000 запросить цену → | CABLE, FLAT, CONTROL PANEL iPF510/500 |
| 16 | QC2-1373-000 запросить цену → | RETAINING PLATE, HARNESS, WIRE |
| 17 | WT2-0136-000 запросить цену → | SADDLE, WIRE |
| 18 | WT2-0262-000 запросить цену → | SADDLE, WIRE |
| 19 | WT2-0317-000 запросить цену → | CLIP, CABLE |
| 20 | WT2-5701-000 запросить цену → | SADDLE, WIRE |
| 21 | WT2-0494-000 запросить цену → | SADDLE, WIRE |
| 22 | WT2-5018-000 запросить цену → | SADDLE, WIRE |
| 23 | WT2-5056-000 запросить цену → | SADDLE, WIRE |
| 24 | WT2-5064-000 запросить цену → | SADDLE, WIRE |
| 25 | WT2-5098-000 запросить цену → | SADDLE, WIRE |
| 26 | WT2-5694-000 запросить цену → | SADDLE, WIRE |
| 27 | WT2-5760-000 запросить цену → | SADDLE, WIRE |
| 28 | QM3-0857-000 запросить цену → | HARNESS, WIRE, CUTTER iPF5000/500 |
| 29 | QC2-1411-000 запросить цену → | SCREW, M3X12 |
| 501 | XB6-7300-606 запросить цену → | AR SCREW, TP, M3X6 |
| 502 | XD1-4200-402 запросить цену → | WASHER, TOOTHED LOCK, M4 |
| 503 | XB1-2400-606 запросить цену → | SCREW, MACHINE M4X6 |

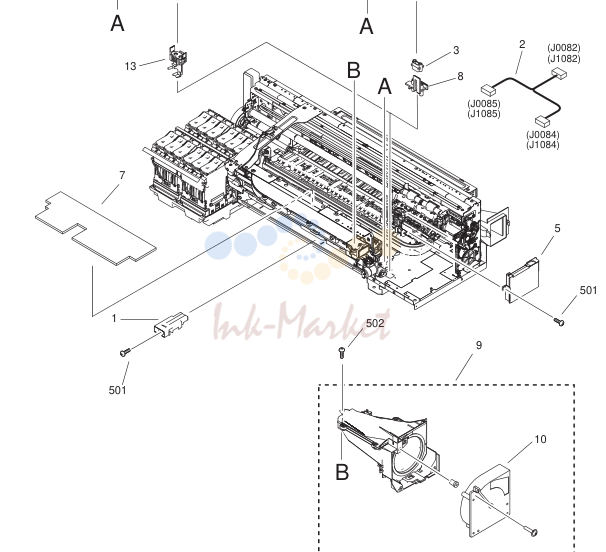

PURGE узел
| № | Артикул | Наименование |
|---|---|---|
| 1 | QC2-1110-000 запросить цену → | GUIDE, MAINTENANCE CARTRIDGE |
| 2 | QM3-0904-000 запросить цену → | HARNESS, WIRE, HEAD MANAGEMENT iPF510/500 |
| 2 | QM3-0876-000 запросить цену → | HARNESS, WIRE, HEAD MANAGEMENT iPF5100/5000 |
| 3 | QC2-1323-000 запросить цену → | JOINT, TUBE iPF5100/5000 |
| 4 | QM3-0653-070 запросить цену → | PURGE KIT iPF510/500 |
| 4 | QM3-0654-050 запросить цену → | PURGE KIT iPF5100/5000 |
| 5 | QM3-0529-000 запросить цену → | HEAD MANAGEMENT SENSOR |
| 6 | QC2-1100-000 запросить цену → | ABSORBER, INK, FAN |
| 7 | QC2-0806-000 запросить цену → | ABSORBER, WASTE INK |
| 8 | QC2-0833-020 запросить цену → | JOINT, INK TUBE, PURGE узел iPF5100/5000 |
| 9 | QM3-0210-000 запросить цену → | MIST FAN узел iPF500 |
| 9 | QM3-0211-000 запросить цену → | MIST FAN узел iPF5000 |
| 9 | QM3-0799-000 запросить цену → | MIST FAN узел iPF510 |
| 9 | QM3-0792-000 запросить цену → | MIST FAN узел iPF5100 |
| 10 | QK1-1440-000 запросить цену → | FAN iPF5000/500 |
| 10 | QK1-2086-000 запросить цену → | FAN iPF5100/510 |
| 13 | QM3-6676-000 запросить цену → | TUBE JOINT узел iPF510/500 |
| 14 | QC3-2876-000 запросить цену → | JOINT, INK TUBE, PURGE узел iPF510/500 |
| 501 | XB6-7300-606 запросить цену → | SCREW, TP, M3X6 |
| 502 | XB4-7300-806 запросить цену → | SCREW, TAP, BINDING HEAD, M3X8 |

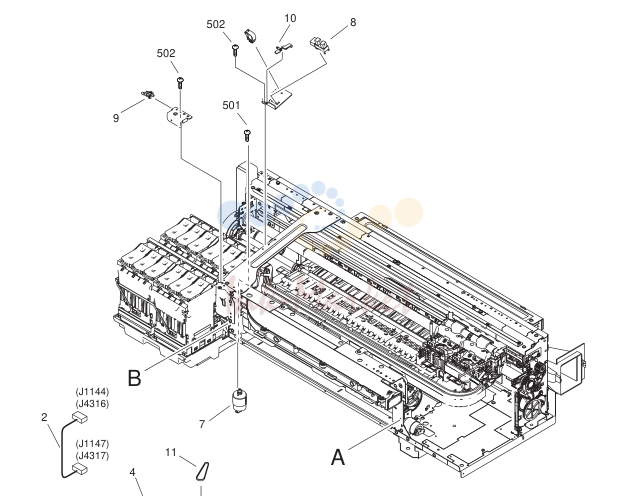

CUTTER узел
| № | Артикул | Наименование |
|---|---|---|
| 1 | QM3-0732-000 запросить цену → | CUTTER узел |
| 2 | QM3-0867-000 запросить цену → | HARNESS, WIRE, LIFT MOTOR, CUT |
| 3 | QM3-0913-000 запросить цену → | HARNESS, WIRE, COVER iPF500 |
| 3 | QM3-0878-000 запросить цену → | HARNESS, WIRE, COVER iPF5000 |
| 3 | QM3-0934-000 запросить цену → | HARNESS, WIRE, COVER iPF510 |
| 3 | QM3-0898-000 запросить цену → | HARNESS, WIRE, COVER iPF5100 |
| 4 | QM3-0600-000 запросить цену → | CUTTER LIFTER DRIVE узел iPF500 |
| 4 | QM3-0601-000 запросить цену → | CUTTER LIFTER DRIVE узел iPF5000 |
| 4 | QM3-0771-000 запросить цену → | CUTTER LIFTER DRIVE узел iPF510 |
| 4 | QM3-0757-000 запросить цену → | CUTTER LIFTER DRIVE узел iPF5100 |
| 5 | QM3-0585-010 запросить цену → | CUTTER DRIVE узел |
| 6 | QC1-4850-000 запросить цену → | BELT, TIMING |
| 7 | QK1-0550-000 ✓ в наличии | MOTOR, DC24V |
| 8 | WG8-5624-000 запросить цену → | IC, PHOTO INTERRUPTER |
| 9 | WC4-5052-000 ✓ в наличии | MICRO SWITCH |
| 10 | QC2-1274-000 ✓ в наличии | LEVER, SENSOR |
| 11 | QC2-0832-000 запросить цену → | BELT, TIMING |
| 501 | XB1-2260-409 запросить цену → | SCREW, BH 2.6X4 |
| 502 | XB6-7300-606 запросить цену → | SCREW, TP, M3X6 |
INK SUPPLY узел
| № | Артикул | Наименование |
|---|---|---|
| 1 | QM3-0738-000 запросить цену → | INK SUPPLY узел iPF5100 |
| 1 | QM3-0525-040 запросить цену → | INK SUPPLY узел iPF510/500 |
| 1 | QM3-0554-040 запросить цену → | INK SUPPLY узел iPF5000 |
| 2 | QC2-0746-020 запросить цену → | GUIDE, TUBE, CARRIAGE iPF510/500 |
| 3 | WG8-5624-000 запросить цену → | IC, PHOTO INTERRUPTER, TLP1241 |
| 4 | QM3-0584-000 запросить цену → | BASE узел, JOINT iPF510/500 |
| 5 | QM3-0739-000 запросить цену → | INK SUPPLY узел (R) iPF5100 |
| 5 | QM3-0555-050 запросить цену → | INK SUPPLY узел (R) iPF5000 |
| 6 | QM3-0162-000 ✓ в наличии | INK SUPPLY DRIVE узел |
| 7 | QC2-0739-000 запросить цену → | GEAR, VALVE 2 |
| 8 | QC2-0740-000 запросить цену → | GEAR, VALVE 3 |
| 9 | QC2-0742-000 запросить цену → | CAM, VALVE |
| 10 | QC2-0832-000 запросить цену → | BELT, TIMING |
| 11 | QK1-0550-000 ✓ в наличии | MOTOR, 24V, DC |
| 12 | QC2-0763-000 запросить цену → | ABSORBER, INK, UPPER iPF510/500 |
| 13 | QC2-0764-000 запросить цену → | ABSORBER, INK, LOWER iPF510/500 |
| 14 | QC2-0758-000 запросить цену → | JOINT, LEVER iPF5100/5000 |
| 15 | QM3-0855-000 запросить цену → | HARNESS, WIRE, INK SENSOR |
| 16 | QM3-0862-000 запросить цену → | HARNESS, WIRE, INK SENSOR iPF5100/5000 |
| 17 | QM3-0901-000 запросить цену → | HARNESS, WIRE, VALVE MOTOR iPF510/500 |
| 17 | QM3-0872-000 запросить цену → | HARNESS, WIRE, VALVE MOTOR iPF5100/5000 |
| 18 | QM3-0935-000 запросить цену → | HARNESS, WIRE, INK TANK iPF510 |
| 18 | QM3-0902-000 запросить цену → | HARNESS, WIRE, INK TANK iPF500 |
| 18 | QM3-0873-000 запросить цену → | HARNESS, WIRE, INK TANK iPF5000 |
| 18 | QM3-0924-000 запросить цену → | HARNESS, WIRE, INK TANK iPF5100 |
| 19 | QM3-0874-000 запросить цену → | HARNESS, WIRE, 2, INK TANK iPF5000 |
| 19 | QM3-0925-000 запросить цену → | HARNESS, WIRE, 2, INK TANK iPF5100 |
| 20 | QM3-0903-000 запросить цену → | HARNESS, WIRE, ROM, INK TANK iPF510/500 |
| 20 | QM3-0875-000 запросить цену → | HARNESS, WIRE, ROM, INK TANK iPF5100/5000 |
| 21 | QM3-0914-000 запросить цену → | HARNESS, WIRE, SENSOR, VALVE iPF510/500 |
| 21 | QM3-0886-000 запросить цену → | HARNESS, WIRE, SENSOR, VALVE iPF5100/5000 |
| 22 | QC2-1375-000 запросить цену → | GUIDE, INK TUBE |
| 23 | QM3-0928-000 запросить цену → | HARNESS, WIRE, FEED iPF5100/510 |
| 501 | XB1-2260-409 запросить цену → | SCREW, BINDING HEAD, M2.6X4 |
| 502 | XB6-7300-606 запросить цену → | SCREW, TP, M3X6 iPF510/500 |
| 503 | XB4-7300-806 запросить цену → | AR SCREW, TAP, BINDING HEAD, M3X8 |
LINEAR SCALE & LIFT DRIVE узел
| № | Артикул | Наименование |
|---|---|---|
| 1 | QK1-0440-000 ✓ в наличии | MOTOR, 24V, DC |
| 2 | QC3-1887-000 запросить цену → | SCALE, LINEAR iPF510/500 |
| 2 | QC3-1888-000 запросить цену → | SCALE, LINEAR iPF5100/5000 |
| 3 | WG8-5624-000 запросить цену → | IC, PHOTO INTERRUPTER |
| 4 | QM3-0161-000 запросить цену → | IDLER PULLEY узел |
| 5 | QC2-0678-000 запросить цену → | GEAR, LIFT |
| 6 | QC2-0675-000 запросить цену → | CAM, LIFTER |
| 7 | QC2-0676-000 запросить цену → | SPRING, TORSION |
| 8 | QC2-0681-000 запросить цену → | RING |
| 9 | QC2-0682-000 запросить цену → | RING |
| 10 | QC2-0683-000 запросить цену → | BUSHING, POLYPLASTICS |
| 11 | QC2-0685-000 запросить цену → | GEAR, RELEASE, IDLER |
| 12 | QC2-0686-000 запросить цену → | GEAR, LIFT, IDLER A |
| 13 | QC2-0687-000 запросить цену → | GEAR, LIFT, IDLER B |
| 14 | QC2-0688-000 запросить цену → | GEAR, LIFT, DOUBLE A |
| 15 | QC2-0689-000 запросить цену → | GEAR, LIFT, DOUBLE B |
| 16 | QC2-0690-000 запросить цену → | GEAR, LIFT, DOUBLE C |
| 17 | QC2-0684-000 запросить цену → | GEAR, RELEASE, PRESSURE |
| 18 | QM3-6665-000 запросить цену → | TUBE LEVER GUIDE узел |
| 501 | XB6-7300-606 запросить цену → | SCREW, TP, M3X6 |
| 502 | XB1-2300-606 запросить цену → | SCREW, MACHINE M3X6 |
CARRIAGE узел
| № | Артикул | Наименование |
|---|---|---|
| 1 | QM3-0783-010 запросить цену → | CARRIAGE узел iPF5100 |
| 1 | QM3-0803-010 запросить цену → | CARRIAGE узел iPF510 |
| 1 | QM3-0647-010 запросить цену → | CARRIAGE узел iPF500 |
| 1 | QM3-0648-010 запросить цену → | CARRIAGE узел iPF5000 |
| 2 | QM3-0785-000 запросить цену → | FLEXIBLE CABLE ASS'Y iPF5100 |
| 2 | QM3-0805-000 запросить цену → | FLEXIBLE CABLE ASS'Y iPF510 |
| 2 | QM3-0650-000 запросить цену → | FLEXIBLE CABLE ASS'Y iPF500 |
| 2 | QM3-0651-000 запросить цену → | FLEXIBLE CABLE ASS'Y iPF5000 |
| 3 | QC2-4325-000 ✓ в наличии | BELT, CARRIAGE iPF5100 |
| 3 | QC2-0649-000 запросить цену → | BELT, CARRIAGE iPF510/500 |
| 3 | QC2-0650-000 запросить цену → | BELT, CARRIAGE iPF5000 |
| 4 | QM3-0361-000 запросить цену → | CARRIAGE RELAY плата ASS'Y iPF5100 |
| 4 | QM2-3414-000 запросить цену → | CARRIAGE RELAY плата ASS'Y iPF5000 |
| 4 | QM3-0351-000 запросить цену → | CARRIAGE RELAY плата ASS'Y iPF510/500 |
| 5 | QK1-2090-000 запросить цену → | CABLE, FLEXIBLE |
| 6 | QM2-3421-010 запросить цену → | ENCODER SENSOR узел |
| 7 | QM3-0365-000 запросить цену → | MULTI SENSOR узел iPF5100 |
| 7 | QM2-3426-000 запросить цену → | MULTI SENSOR узел iPF5000/510/500 |
| 8 | QM3-0541-000 запросить цену → | HEAD LEVER узел |
| 9 | QU1-2006-000 запросить цену → | SPRING, COMPRESSION |
| 10 | QC2-0653-000 запросить цену → | HOLDER, LEVER, SET, PRINT HEAD iPF5100/5000 |
| 11 | QC2-0655-000 запросить цену → | HOLDER, BELT iPF5000/510/500 |
| 11 | QC2-4326-000 запросить цену → | HOLDER, BELT iPF5100 |
| 12 | QC2-0710-000 запросить цену → | COVER, FFC, MULTI-SENSOR |
| 13 | QC2-0759-000 запросить цену → | GUIDE, TUBE iPF500 |
| 14 | QC2-1283-000 запросить цену → | SPRING, LEAF, GROUDING |
| 15 | QC2-1309-000 запросить цену → | GUIDE, MULTI-SENSOR |
| 16 | QK1-2757-000 запросить цену → | CABLE, FLEXIBLE iPF5100 |
| 16 | QK1-2091-000 ✓ в наличии | CABLE, FLAT, MULTI-SENSOR iPF5000/510/500 |
| 17 | WE8-6409-000 запросить цену → | FERRITE CORE |
| 18 | QC2-0663-000 запросить цену → | HOLDER, WIRE(MECH) |
| 19 | QC2-0659-050 запросить цену → | LEVER, R, INK TUBE iPF5100/5000 |
| 20 | QC2-0660-050 запросить цену → | LEVER, L, INK TUBE |
| 21 | QC2-0661-000 запросить цену → | LINK, LEVER, TUBE iPF510/500 |
| 22 | QC2-0664-000 запросить цену → | PAD, OIL |
| 23 | QC2-1396-000 запросить цену → | SPRING, TENSION iPF510/500 |
| 24 | QM3-0560-000 запросить цену → | HEAD LEVER узел iPF5100/5000 |
| 25 | QC2-1374-000 запросить цену → | ROLLER, WIRE(MECH), GUIDE iPF500 |
| 26 | QM3-0543-000 запросить цену → | CLEANER узел, R, RAIL,CARRIAGE |
| 27 | QM3-0542-000 запросить цену → | CLEANER узел, L, RAIL,CARRIAGE |
| 28 | QM3-0704-000 запросить цену → | TUBE GUIDE узел iPF5100/5000/510 |
CARRIAGE & FEED MOTOR узел
| № | Артикул | Наименование |
|---|---|---|
| 1 | QK1-0447-000 ✓ в наличии | MOTOR, 26.4V, DC |
| 2 | QK1-2080-000 запросить цену → | MOTOR, DC BRUSHLESS iPF5000 |
| 2 | QK1-2082-000 запросить цену → | MOTOR, DC BRUSHLESS iPF510/500 |
| 2 | QK1-2083-000 ✓ в наличии | MOTOR, DC BRUSHLESS iPF5100 |
| 3 | QM2-3420-000 ✓ в наличии | SENSOR узел, LINE FEED |
| 4 | QC2-0957-000 запросить цену → | BELT, DRIVE, PAPER TRANSPORT |
| 5 | QC2-1396-000 запросить цену → | SPRING, TENSION |
| 6 | QC2-0985-000 запросить цену → | SPRING, TENSION |
| 7 | QC2-0990-000 запросить цену → | SPRING, TENSION |
| 8 | QC3-1885-000 запросить цену → | WHEEL, CODE |
| 9 | QC2-0995-000 запросить цену → | COVER, CODE WHEEL |
| 10 | QM2-3423-000 ✓ в наличии | SENSOR узел, HOME POSITION, LI |
| 11 | QC2-0998-000 запросить цену → | FLANGE, PULLEY |
| 501 | XB1-2200-506 запросить цену → | SCREW, BINDING HEAD, M2X5 |
| 502 | XB6-7300-606 запросить цену → | SCREW, TP, M3X6 |
PICK-UP & FEED узел (1)
| № | Артикул | Наименование |
|---|---|---|
| 1 | QM3-0619-000 запросить цену → | ROLLER, PICK-UP |
| 2 | QM2-3422-000 ✓ в наличии | ENCODER SENSOR узел |
| 3 | QK1-0550-000 ✓ в наличии | MOTOR, DC24V |
| 4 | QC2-1455-000 запросить цену → | BELT, TIMING |
| 5 | QC3-1886-000 запросить цену → | WHEEL, CODE iPF5100/5000/500 |
| 5 | QC1-4851-000 запросить цену → | WHEEL, CODE iPF510 |
| 6 | QC2-0682-000 запросить цену → | RING |
| 7 | QC2-0862-000 запросить цену → | ROLLER, PICK-UP, PAPER |
| 8 | QC2-0863-000 запросить цену → | ROLLER, PICK-UP, PAPER |
| 9 | QC2-0864-000 запросить цену → | GEAR, DRIVE, PAPER FEED |
| 10 | QC2-0865-010 запросить цену → | GEAR, CAM, PAPER FEED |
| 11 | QC2-0866-000 запросить цену → | BUSHING |
| 12 | QC2-0867-000 запросить цену → | LEVER, CAM, PAPER CASSETTE |
| 13 | QC2-0868-000 запросить цену → | SPRING, R, COMPRESSION |
| 14 | QC2-0869-000 запросить цену → | SPRING, L, COMPRESSION |
| 15 | QC2-0887-000 запросить цену → | SPRING, EARTH, PAPER CASSETTE |
| 16 | QC2-0891-000 запросить цену → | GEAR, PENDULUM, PAPER CASSETTE |
| 17 | QC2-0892-000 запросить цену → | GEAR, PAPER CASSETTE |
| 18 | QC1-4149-000 запросить цену → | WASHER |
| 19 | XA9-0135-000 запросить цену → | RING, PUSH |
| 20 | QC2-0895-000 запросить цену → | GEAR, IDLER |
| 21 | QC2-0900-000 запросить цену → | GEAR, CAM, RELEASE |
| 22 | QC2-0902-000 запросить цену → | SPRING, TENSION |
| 23 | QC2-0903-000 запросить цену → | CAM, RELEASE |
| 24 | QC2-0918-000 запросить цену → | SPRING, PLATE, PAPER CASSETTE |
| 25 | WT2-0270-000 запросить цену → | BUSHING iPF5000/500 |
| 26 | QC2-0889-000 запросить цену → | BASE, PENDULUM |
| 27 | QC2-0890-000 запросить цену → | SPRING, COMPRESSION |
| 28 | QC2-1451-000 запросить цену → | GEAR, 17T/77T |
| 29 | QC2-1452-000 запросить цену → | GEAR, 20T/61T |
| 30 | QC2-0832-000 запросить цену → | BELT, TIMING |
| 501 | XB1-2200-506 запросить цену → | SCREW, BINDING HEAD, M2X5 |
| 502 | XB1-2260-409 запросить цену → | SCREW, BINDING HEAD, M2.6X4 |
| 503 | XB6-7300-606 запросить цену → | AR SCREW, TP, M3X6 |
PICK-UP & FEED узел (2)
| № | Артикул | Наименование |
|---|---|---|
| 1 | QC2-0884-000 запросить цену → | TORQUE LIMITTER |
| 2 | QM3-0631-000 запросить цену → | RUBBER узел, SEPARATE |
| 3 | QM3-0526-000 запросить цену → | CASSETTE SENSOR узел |
| 4 | WG8-5624-000 запросить цену → | IC, PHOTO INTERRUPTER |
| 5 | QC2-0872-000 запросить цену → | LEVER, RELEASE |
| 6 | QC2-0873-010 запросить цену → | GEAR, CAM, SEPARATION |
| 7 | QC2-0874-000 запросить цену → | LEVER, RETURN |
| 8 | QC2-0875-000 запросить цену → | ARM, LEVER, RETURN |
| 9 | QC2-0876-000 запросить цену → | LEVER, PAPER FEED |
| 10 | QC2-1317-000 запросить цену → | ROLLER, GUIDE, INNER |
| 11 | QC2-1324-000 запросить цену → | COVER, LEVER, RETURN |
| 12 | QC2-0938-000 запросить цену → | LEVER, PAPER SENSOR, CASSETTE |
| 13 | QC2-0878-000 запросить цену → | SPRING, TENSION |
| 14 | QC2-0879-000 запросить цену → | SPRING, TENSION |
| 15 | QC2-0888-000 запросить цену → | SPRING, TORSION |
| 16 | QC2-0866-000 запросить цену → | BUSHING |
| 17 | WT2-5694-000 запросить цену → | SADDLE, WIRE |
| 18 | QC2-0930-000 запросить цену → | ROLLER, FEED |
| 19 | QC2-0941-000 запросить цену → | GUIDE, INNER, PAPER |
| 20 | QM3-0632-000 запросить цену → | GUIDE узел, L, INNER, PAPER PA |
| 21 | QM3-0865-000 запросить цену → | HARNESS, WIRE, PAPER SENSE |
| 22 | QM3-0866-000 запросить цену → | HARNESS, WIRE, CASSETTE SENSE |
| 23 | QM3-0907-000 запросить цену → | HARNESS, WIRE, CASSETTE iPF500 |
| 23 | QM3-0946-000 запросить цену → | HARNESS, WIRE, CASSETTE iPF510 |
| 23 | QM3-0879-000 запросить цену → | HARNESS, WIRE, CASSETTE iPF5100/5000 |
| 24 | WT2-5056-000 запросить цену → | SADDLE, WIRE |
| 25 | QC1-4149-000 запросить цену → | WASHER |
| 501 | XD3-2200-122 запросить цену → | PIN DOWEL |
| 502 | XB6-7300-606 запросить цену → | SCREW, TP, M3X6 |
| 503 | XD3-1200-102 запросить цену → | PIN, SPRING, 2X10 |
| 504 | XD3-2200-082 запросить цену → | PIN, STRAIGHT, 2X8 |
Полный список запчастей доступен по запросу.
комментарии
