Canon imagePROGRAF Ipf W8400 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- PRINTER & ACCESSORIES
- COVER(1)
- COVER(2)
- ELECTRICAL PART
- INK TANK & PURGE узел
- CARRIAGE узел
- FEED MOTOR ASS'Y
- AIR FLOW FAN узел
- PINCH ROLLER узел
- PLATEN & FEED ROLLER

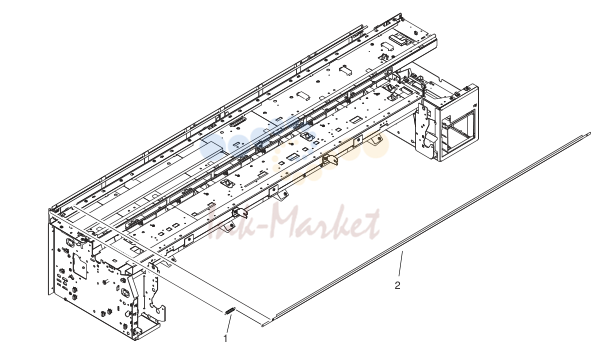

- LINEAR SCALE

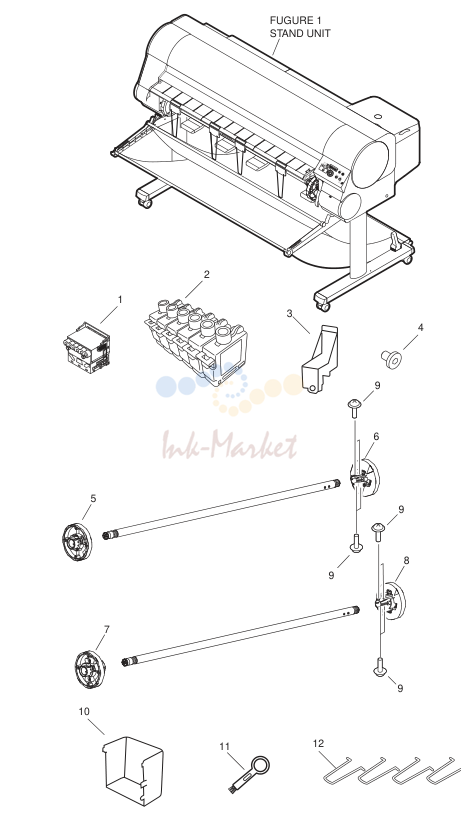

PRINTER & ACCESSORIES
| № | Артикул | Наименование |
|---|---|---|
| 3 | QL2-1122-000 запросить цену → | BELT, STOPPER |
| 4 | QE1-2334-000 запросить цену → | SCREW, ALLEN, M4X6 |
| 5 | QM2-2476-000 запросить цену → | INCHI DRIVE SPOOL узел LEFT |
| 6 | QM2-2470-000 запросить цену → | INCH DRAIVE SPOOL узел RIGHT |
| 7 | QM2-2478-000 запросить цену → | INCH DRIVE SPOOL узел LEFT |
| 8 | QM2-2475-000 запросить цену → | INCI DRIVE SPOOL узел RIGHT |
| 9 | XA9-1501-000 запросить цену → | SCREW, RS, M3X10 |
| 10 | QC1-6960-000 запросить цену → | |
| 11 | FB1-0733-000 запросить цену → | BRUSH, CLEANER |
| 12 | QC1-7137-000 запросить цену → | BAR, DELIVERY SUPPORT |
| 13 | QK1-1394-000 запросить цену → | CORD, POWER 100V |
| 14 | QK1-1393-000 запросить цену → | CORD, POWER 120V(UL) |
| 15 | QH2-2630-000 запросить цену → | CORD, POWER 240V(UK) |
| 16 | QH2-2631-000 запросить цену → | CORD, POWER 240V(AUS) |
| 17 | QH2-2732-000 запросить цену → | CORD, POWER 240V(KOR) |
| 18 | QK1-1392-000 запросить цену → | CORD, POWER 220V-240V |
| 19 | FH2-7092-000 запросить цену → | WIRE, GROUNDING |

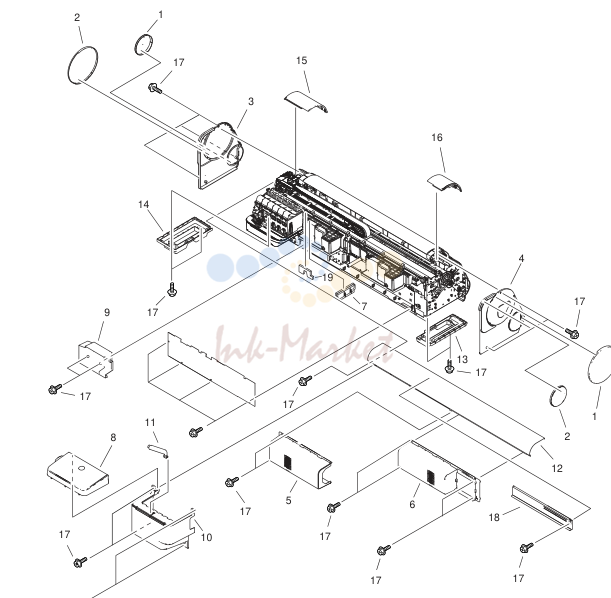

COVER(1)
| № | Артикул | Наименование |
|---|---|---|
| 1 | QC1-6930-000 запросить цену → | COVER, CIRCLE(L) |
| 2 | QC1-6931-000 запросить цену → | COVER, CIRCLE(S) |
| 3 | QC1-6935-000 запросить цену → | COVER, SIDE,RIGHT |
| 4 | QC1-6942-000 запросить цену → | COVER, SIDE, LEFT |
| 5 | QL2-1109-000 запросить цену → | REAR COVER узел(R) |
| 6 | QL2-1110-000 запросить цену → | REAR COVER узел(L) |
| 7 | QC1-7302-000 запросить цену → | INK ABSORBER |
| 8 | QM2-2544-000 запросить цену → | TANK COVER узел |
| 9 | QC1-7026-000 запросить цену → | COVER, INTERFACE |
| 10 | QC1-7070-000 запросить цену → | COVER, TANK |
| 11 | QC1-7217-000 запросить цену → | STOPPER, COVER |
| 12 | QL2-1108-000 запросить цену → | UPPER REAR COVER узел |
| 13 | QC1-6945-000 запросить цену → | COVER(L), BOTTOM |
| 14 | QC1-6939-000 запросить цену → | COVER(R), BOTTOM |
| 15 | QM2-2489-000 запросить цену → | RIGHT COVER узел |
| 16 | QM2-2490-000 запросить цену → | LEFT COVER узел |
| 17 | XA9-0732-000 запросить цену → | SCREW, RS, M4 |
| 18 | QC1-6965-000 запросить цену → | COVER ,TANK FRONT |
| 19 | QC1-7307-000 запросить цену → | INK ABSORBER |

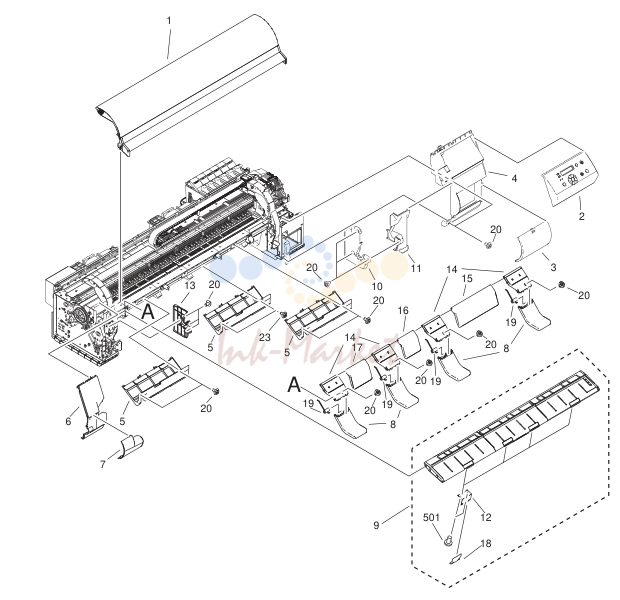

COVER(2)
| № | Артикул | Наименование |
|---|---|---|
| 1 | QM2-2545-000 запросить цену → | UPPER COVER узел |
| 2 | QM2-2491-000 запросить цену → | OPERATION PANEL узел ENGLISH |
| 2 | QM2-2538-000 запросить цену → | OPERATION PANEL узел JAPANESE |
| 3 | QC1-6936-000 запросить цену → | COVER, MAINTENANCE |
| 4 | QC1-6934-000 запросить цену → | COVER, FRONT, RIGHT |
| 5 | QM2-2495-000 запросить цену → | FEED UPPER GUIDE узел |
| 6 | QC1-6941-000 запросить цену → | COVER, FRONT, LEFT |
| 7 | QC1-6943-000 запросить цену → | COVER, ROUND |
| 8 | QC1-7278-000 запросить цену → | ARM, LOWER GUIDE |
| 9 | QM2-2527-000 запросить цену → | ROLL PAPER COVER узел |
| 10 | QC1-6938-000 запросить цену → | COVER(R), BLIND |
| 11 | QC1-6937-000 запросить цену → | COVER, SPOOL RECEIVE |
| 12 | QC1-7138-000 запросить цену → | MOUNT, ASSIST, DELIVERY |
| 13 | QC1-6944-000 запросить цену → | COVER(L), BLIND |
| 14 | QC1-6924-000 запросить цену → | GUIDE A, FEED LOWER |
| 15 | QC1-6925-000 запросить цену → | GUIDE B, FEED LOWER |
| 16 | QC1-6926-000 запросить цену → | GUIDE C, FEED LOWER |
| 17 | QC1-6927-000 запросить цену → | GUIDE D, FEED LOWER |
| 18 | QC1-7143-000 запросить цену → | SHEET, DELIVERY ASSIST |
| 19 | QU1-2185-000 запросить цену → | SPRING, TORSION |
| 20 | XA9-0732-000 запросить цену → | SCREW, RS, M4 |
| 501 | XB1-2400-809 запросить цену → | SCREW, BINDING HEAD M4X8 |

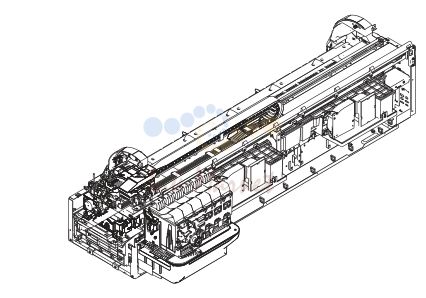

ELECTRICAL PART
| № | Артикул | Наименование |
|---|---|---|
| 1 | QM2-2488-000 запросить цену → | CONTROLLER ASS'Y |
| 2 | QK1-1383-000 запросить цену → | POWER SUPPLY ASS'Y |
| 3 | WA7-3746-000 запросить цену → | IC,SMD-N12866N1P-H, SO-DIMM |
| 4 | QM2-2561-000 запросить цену → | OPTION INLET узел |
| 5 | QM2-2624-000 запросить цену → | ENGINE CONTROLLER ASS'Y |
| 6 | QM2-2625-000 запросить цену → | MOTOR DRIVER узел |
| 7 | QM2-2487-000 запросить цену → | INLET узел |
| 8 | QM2-2662-000 запросить цену → | M/C BUFFER ASS'Y |
| 9 | QM2-2632-000 запросить цену → | CABLE ASS'Y |
| 10 | QM2-2633-000 запросить цену → | POWER SUPPLY CABLE ASS'Y |
| 11 | QM2-2483-000 запросить цену → | IEEE1394 I/F BOARD OPTION |
| 12 | QM2-2484-000 запросить цену → | NETWORK I/F BOARD OPTION EXCEPT USA |
| 13 | XA9-0732-000 запросить цену → | SCREW, RS, M4 |
| 14 | QE1-2304-000 запросить цену → | SCREW, ALLEN, M4X8 |
| 501 | XB4-2400-806 запросить цену → | SCREW, MACHINE M4X8 |
| 502 | XB4-7400-809 запросить цену → | SCREW, M4X8 |

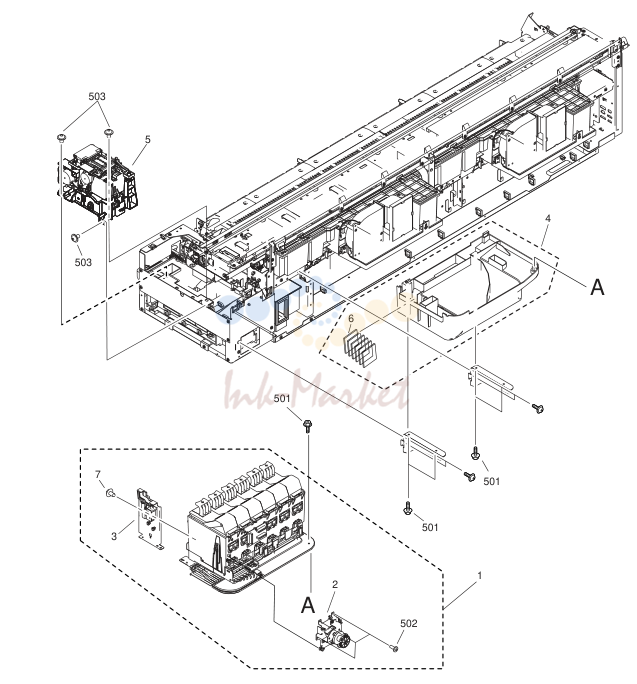

INK TANK & PURGE узел
| № | Артикул | Наименование |
|---|---|---|
| 1 | QM2-2517-000 запросить цену → | INK TANK узел |
| 2 | QM2-2531-000 запросить цену → | VALVE MOTOR узел |
| 3 | QM2-2543-000 запросить цену → | TANK COVER LOCK узел |
| 4 | QM2-2542-000 запросить цену → | INK SUPPLY MOUNY узел |
| 5 | QM2-2546-000 запросить цену → | PURGE узел |
| 6 | QC1-7313-000 запросить цену → | INK ABSORBER |
| 7 | XA9-0732-000 запросить цену → | SCREW,RS,M4 |
| 501 | XB5-2400-809 запросить цену → | SCREW |
| 502 | XB4-5300-807 запросить цену → | SCREW |
| 503 | XB6-7400-609 запросить цену → | SCREW, MACHINE M4X6 |

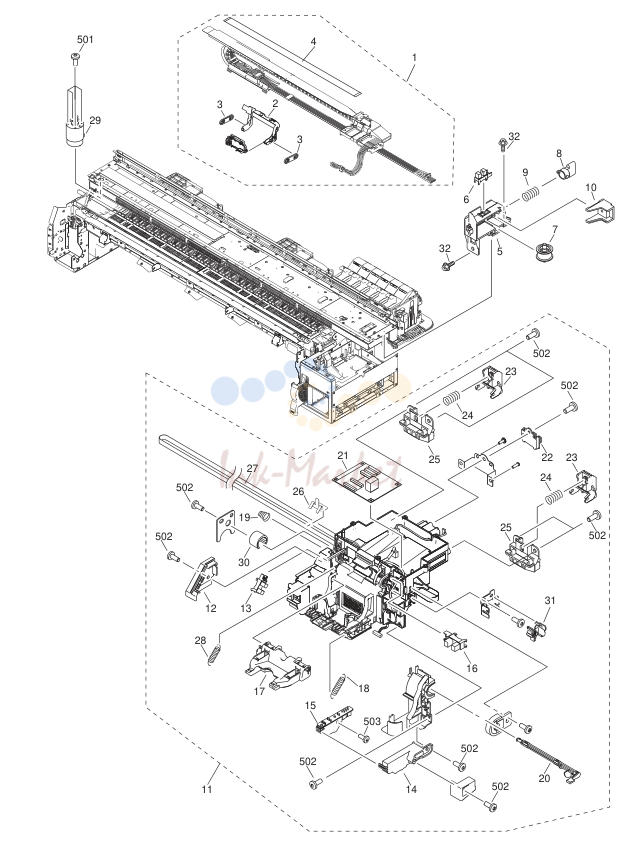

CARRIAGE узел
| № | Артикул | Наименование |
|---|---|---|
| 1 | QM2-2532-000 запросить цену → | INK TUBE узел |
| 2 | QL2-1100-000 запросить цену → | PRINRHEAD LOCK LEVER |
| 3 | QC1-0008-000 запросить цену → | LEVER, TUBE |
| 4 | QM2-2630-000 запросить цену → | FLEXIBLE CABLE ASS'Y |
| 5 | QC1-7303-000 запросить цену → | MOUNT, IDLER ROLLER |
| 6 | WG8-5624-000 запросить цену → | PHOTO-INTERRUPTER, TL TOSHIBA |
| 7 | QM2-0662-000 запросить цену → | IDLER ROLLER ASS'Y |
| 8 | QE1-2691-000 запросить цену → | LEVER, IDLER ROLLER |
| 9 | QE1-1270-000 запросить цену → | SPRING, COIL |
| 10 | QE1-2690-000 запросить цену → | GUIDE, IDLER ROLLER |
| 11 | QM2-2535-000 запросить цену → | CARRIAGE узел |
| 12 | QC1-7119-000 запросить цену → | COVER, SENSOR |
| 14 | QL2-1103-000 запросить цену → | SENSOR COVER узел |
| 15 | QM2-2458-000 запросить цену → | SENSOR узел |
| 17 | QM1-0666-000 запросить цену → | HEAD LEVER узел |
| 18 | QE1-1282-000 запросить цену → | SPRING, HOOK END COIL |
| 19 | QU1-2177-000 запросить цену → | SPRING, COIL |
| 20 | QC1-7100-000 запросить цену → | LEVER, HEAD GAP |
| 21 | QM2-2626-000 запросить цену → | CARRIAGE RELAY ASS'Y |
| 22 | QM2-2540-000 запросить цену → | SENSOR узел |
| 23 | QL2-1104-000 запросить цену → | IDLER ROLLER HOLDER узел |
| 24 | QU1-2175-000 запросить цену → | SPRING, COIL |
| 25 | QL2-1114-000 запросить цену → | IDLER ROLLER HOLDER узел |
| 26 | QC1-7156-000 запросить цену → | STOPPER, BELT |
| 27 | QC1-7153-000 запросить цену → | BELT, CARRIAGE |
| 28 | QE1-1281-000 запросить цену → | SPRING, HOOK END COIL |
| 29 | QK1-1420-000 запросить цену → | IDLER ROLLER ASS'Y |
| 30 | QU1-1004-000 запросить цену → | BEARING |
| 31 | QM2-2572-000 запросить цену → | RAIL CLEANER ASS'Y |
| 32 | XA9-0732-000 запросить цену → | SCREW,RS,M4 |
| 501 | XB1-2400-806 запросить цену → | SCREW, NACH., TRUSS HEAD, M4X6 |
| 502 | XB4-7401-009 запросить цену → | SCREW,TAPPING, M4X10 |
| 503 | XB4-7301-209 запросить цену → | SCREW, TAPPING, M3X12 |

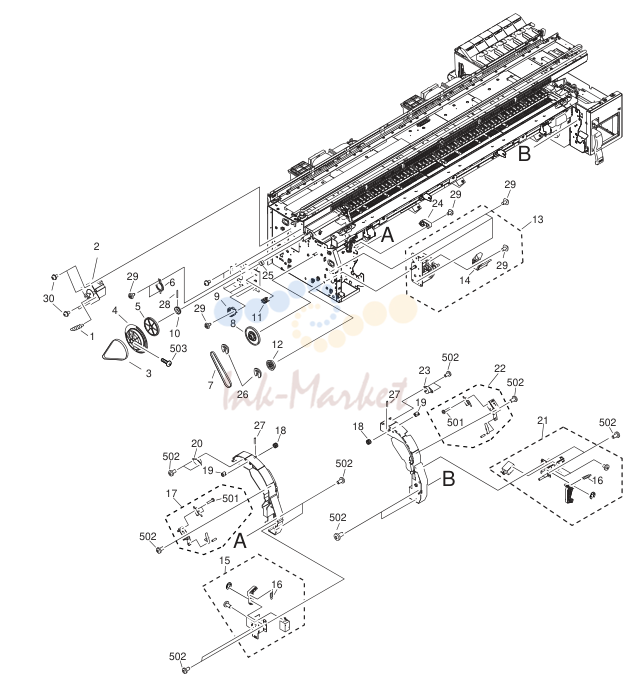

FEED MOTOR ASS'Y
| № | Артикул | Наименование |
|---|---|---|
| 1 | QU1-2170-000 запросить цену → | SPRING, HOOK END CPIL |
| 2 | QM2-2502-000 запросить цену → | FEED MOTOR ASS'Y |
| 3 | XF2-4119-790 запросить цену → | BELT,FEED |
| 4 | QL2-1044-000 запросить цену → | ENCODER SLIT ASS'Y |
| 5 | QU1-0082-000 запросить цену → | GEAR 76T |
| 6 | QC1-6847-000 запросить цену → | SUPPORT, BEARING |
| 7 | XF2-4117-360 запросить цену → | BELT, DRAIVE |
| 8 | QU1-0083-000 запросить цену → | GEAR, PULLY 76T/36T |
| 9 | QM1-0658-000 запросить цену → | FEED ROLLER SENSOR узел |
| 10 | XG9-0453-000 запросить цену → | BEARING, BALL 6902ZZNR |
| 11 | QM2-2452-000 запросить цену → | FEED ROLLER HP SENSOR узел |
| 12 | QU1-0084-000 запросить цену → | GEAR 56T |
| 13 | QM2-2526-000 запросить цену → | FEED MOTOR узел |
| 14 | QC1-7092-000 запросить цену → | COVER, GEAR |
| 15 | QM2-2511-000 запросить цену → | UPPER COVER LOCK узел L |
| 16 | QU1-2173-000 запросить цену → | SPRING, HOOK END COIL |
| 17 | QM2-2510-000 запросить цену → | UPPER COVER SWITCH узел L |
| 18 | QE1-1063-000 запросить цену → | GEAR 14T |
| 19 | QC1-7039-000 запросить цену → | COUOLING, DAMPER |
| 20 | QC1-7068-000 запросить цену → | DAMPER, LEAF |
| 21 | QM2-2514-000 запросить цену → | UPPER COVER LOCK узел R |
| 22 | QM2-2513-000 запросить цену → | UPPER COVER SWITCHUNIT R |
| 23 | QC1-7067-000 запросить цену → | DAMPER, RIGHT |
| 24 | QC1-7141-000 запросить цену → | STOPPER, COVER |
| 25 | QU1-6016-000 запросить цену → | SPACER |
| 26 | FA3-8727-000 запросить цену → | A-TYPE RETAINER |
| 27 | XD3-2160-082 запросить цену → | PIN, DOWELL, 1.6X8 |
| 28 | XD3-2200-222 запросить цену → | SPRING, DOWEL |
| 29 | XA9-0732-000 запросить цену → | SCREW, RS, M4 |
| 30 | XA9-0249-000 запросить цену → | SCREW, M4X8 |
| 501 | XB1-2301-406 запросить цену → | SCREW,M3X14 |
| 502 | XB4-5400-806 запросить цену → | SCREW, P, M4X8 |
| 503 | XB2-8401-009 запросить цену → | BINDING HEAD WS-SCREW |

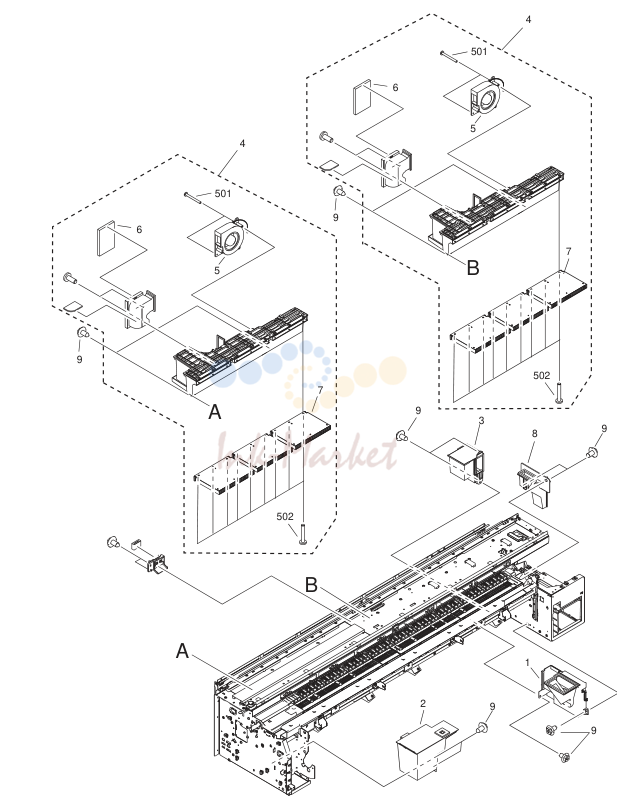

AIR FLOW FAN узел
| № | Артикул | Наименование |
|---|---|---|
| 1 | QM2-2505-000 запросить цену → | SUCTION FAN узел |
| 2 | QL2-1087-000 запросить цену → | WASTE ABSORBER узел |
| 3 | QL2-1086-000 запросить цену → | DUCT ASS'Y |
| 4 | QM2-2498-000 запросить цену → | FAN узел |
| 5 | QK1-1387-000 запросить цену → | FAN, MIST |
| 6 | QC1-7059-000 запросить цену → | FILTER, MIST |
| 7 | QM2-2497-000 запросить цену → | DUCT узел |
| 8 | QL2-1113-000 запросить цену → | DUCT ASS'Y |
| 9 | XA9-0732-000 запросить цену → | SCREW,RS,M4 |
| 501 | XB4-7404-009 запросить цену → | SCREW,M4X40 |
| 502 | XB4-7402-509 запросить цену → | SCREW,TAPPING,TRUSSHEAD,M4X25 |

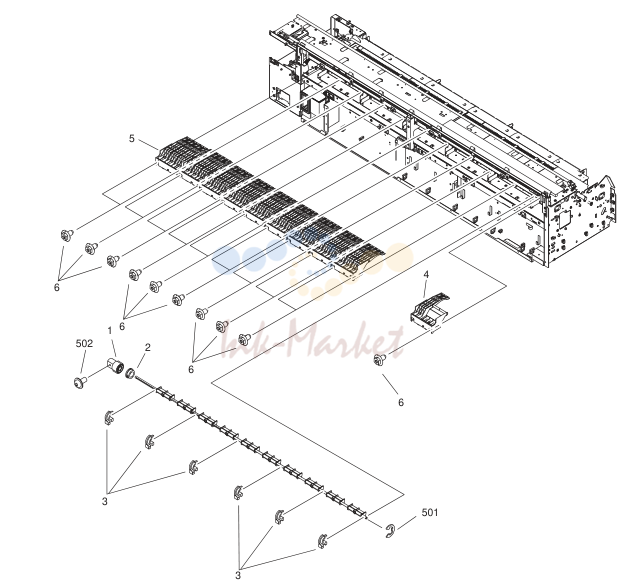

PINCH ROLLER узел
| № | Артикул | Наименование |
|---|---|---|
| 1 | QE1-1048-000 запросить цену → | GEAR |
| 2 | FA9-2112-000 запросить цену → | BUSHING |
| 3 | QC1-6999-000 запросить цену → | BUSHING |
| 4 | QM2-2557-000 запросить цену → | PINCH ROLLER узел B |
| 5 | QM2-2501-000 запросить цену → | PINCH ROLLER узел A |
| 6 | XA9-0732-000 запросить цену → | SCREW, RS, M4 |
| 501 | XD2-1100-642 запросить цену → | E-TYPE RING ,M6.4 |
| 502 | XB6-7400-809 запросить цену → | SCREW,TP M4X8 |

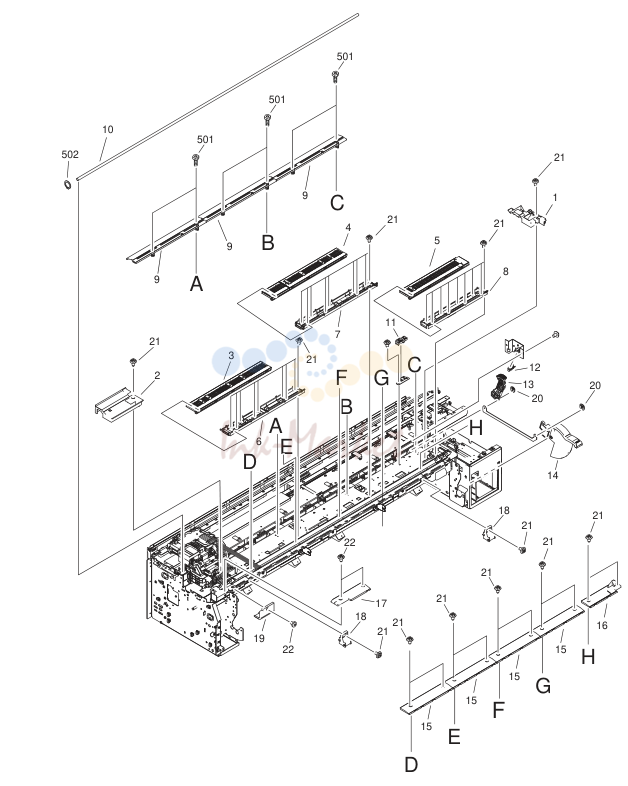

PLATEN & FEED ROLLER
| № | Артикул | Наименование |
|---|---|---|
| 1 | QM2-2530-000 запросить цену → | INK PRE-FIRE PLATEN узел R |
| 2 | QC1-7250-000 запросить цену → | PLATEN, INK PRE-FIRE, LEFT |
| 3 | QL2-1082-000 запросить цену → | PLATEN L |
| 4 | QL2-1081-000 запросить цену → | PLATE C |
| 5 | QL2-1115-000 запросить цену → | PLATEN, RIGHT |
| 6 | QL2-1085-000 запросить цену → | BASE, PLATEN L |
| 7 | QL2-1084-000 запросить цену → | BASE, PLATEN C |
| 8 | QL2-1083-000 запросить цену → | BASE, PLATEN R |
| 9 | QC1-6921-000 запросить цену → | PLATE, REAR |
| 10 | QC1-6988-000 запросить цену → | ROLLER, FEED |
| 11 | WG8-5677-000 запросить цену → | PHOTO-INTERRUPTER, GP2 |
| 12 | WG8-5624-000 запросить цену → | PHOTO-INTERRUPTER, TL |
| 13 | QC1-7043-000 запросить цену → | GEAR, RELEASE |
| 14 | QC1-7034-000 запросить цену → | LEVER, RELEASE |
| 15 | QC1-7242-000 запросить цену → | GUIDE, DELIVERY |
| 16 | QC1-7243-000 запросить цену → | GUIDE, DELIVERY, RIGHT |
| 17 | QC1-7244-000 запросить цену → | GUIDE, DELIVERY, LEFT |
| 18 | QM2-2528-000 запросить цену → | COVER LOCK узел |
| 19 | QC1-7252-000 запросить цену → | COVER, CUTTER CABLE |
| 20 | FA3-8727-000 запросить цену → | RING, RETAINING |
| 21 | XA9-0732-000 запросить цену → | SCREW,RS,M4 |
| 22 | QE1-2334-000 запросить цену → | SREW, ALLEN ,M4X6 |
| 501 | XB3-6300-809 запросить цену → | SCREW, RS, M3X8 |
| 502 | XD2-3100-152 запросить цену → | RING, C |
LINEAR SCALE
| № | Артикул | Наименование |
|---|---|---|
| 1 | QU1-2169-000 запросить цену → | SPRING, HOOK END COIL |
| 2 | QC1-6983-000 запросить цену → | SCALE LONEAR |
комментарии
