Canon Imagepress C6010S C6010VPS C6011S C6011VPS C7010VPS C7011VPS — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- ACCESSORIES
- EXTERNAL COVERS, PANELS, ETC. (Main station)

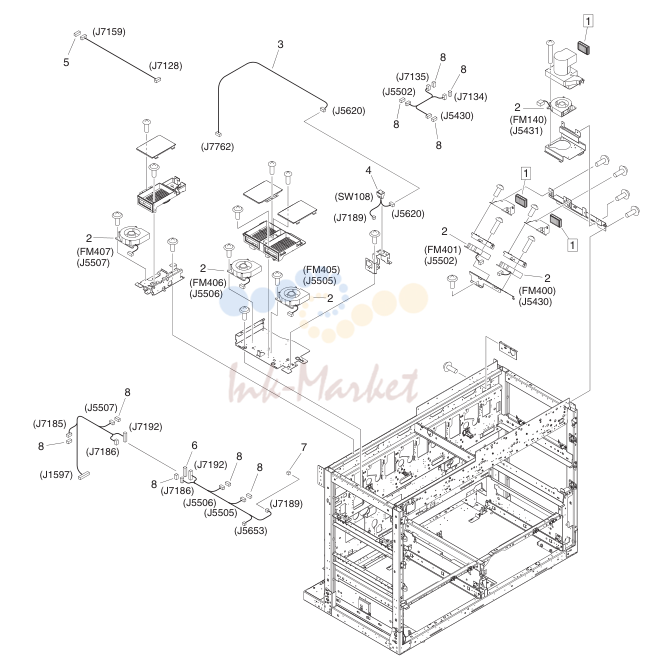

- INTERNAL COMPONENTS 1 (Main station)

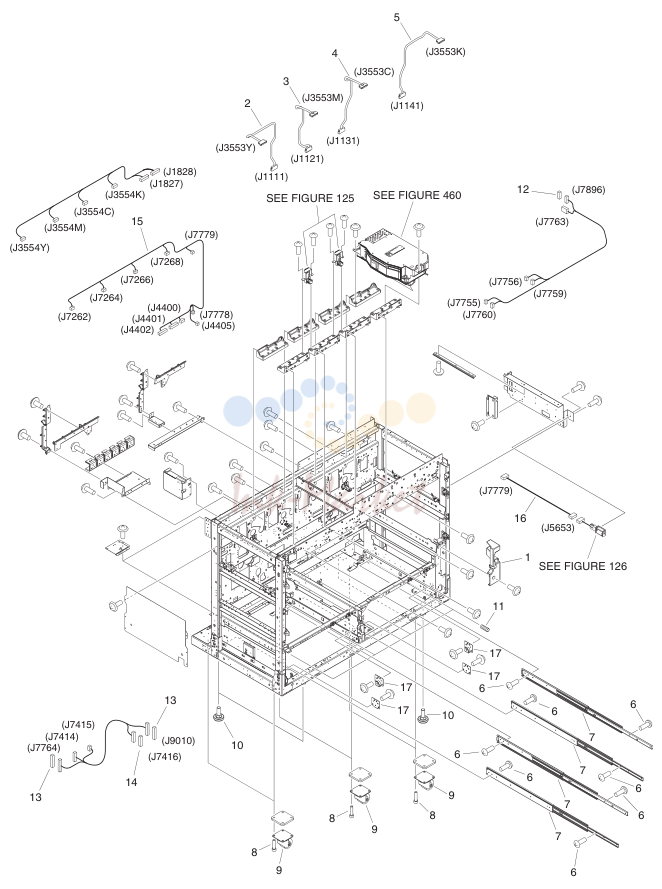

- INTERNAL COMPONENTS 2 (Main station)

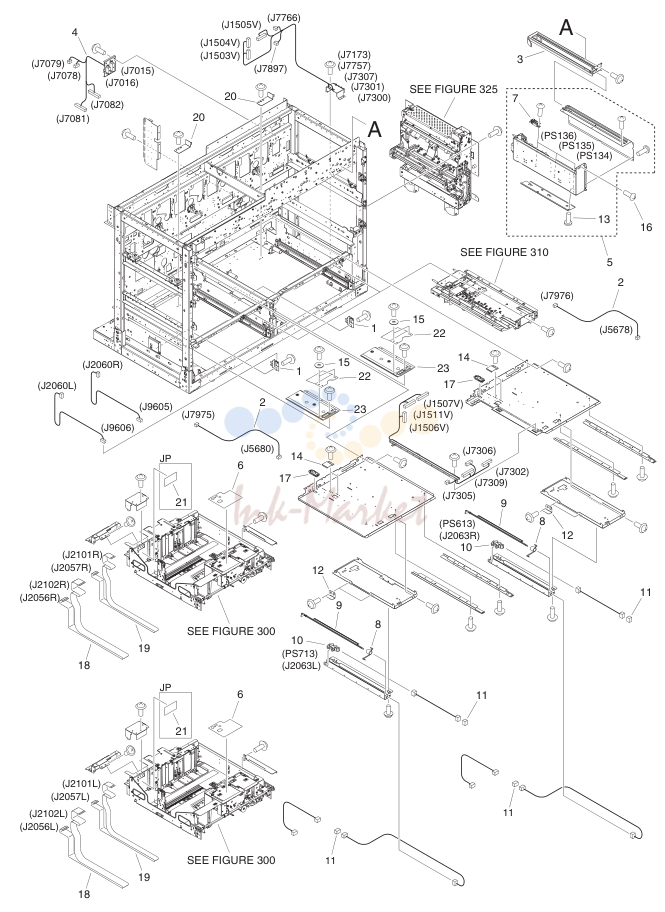

- INTERNAL COMPONENTS 3 (Main station)

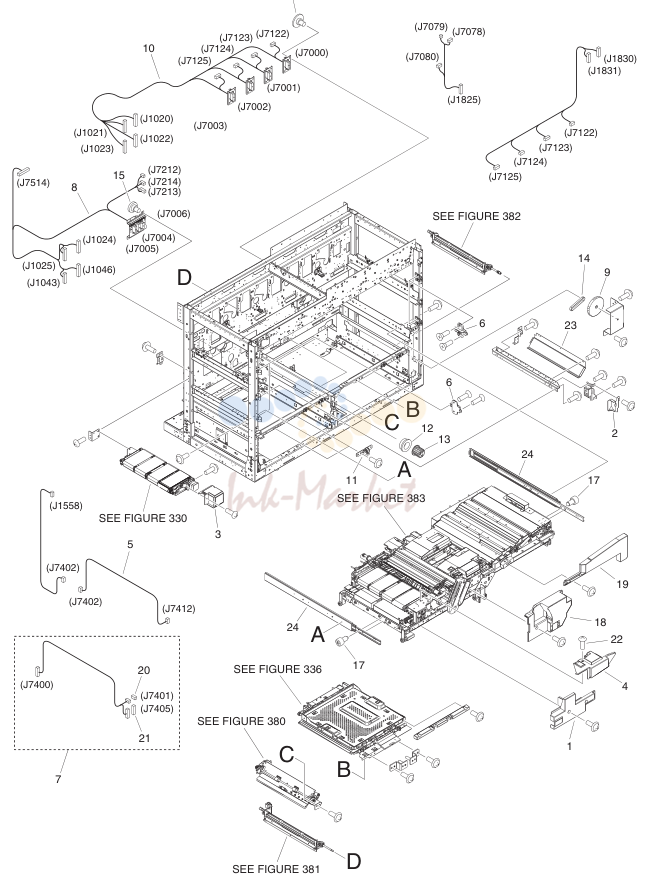

- INTERNAL COMPONENTS 4 (Main station)

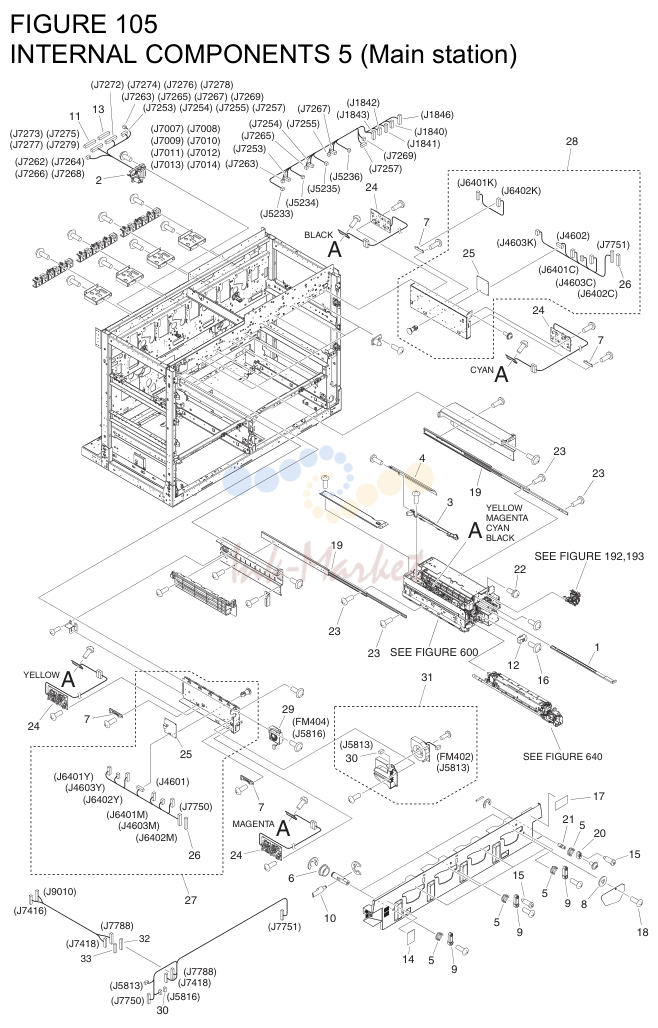

- INTERNAL COMPONENTS 5 (Main station)

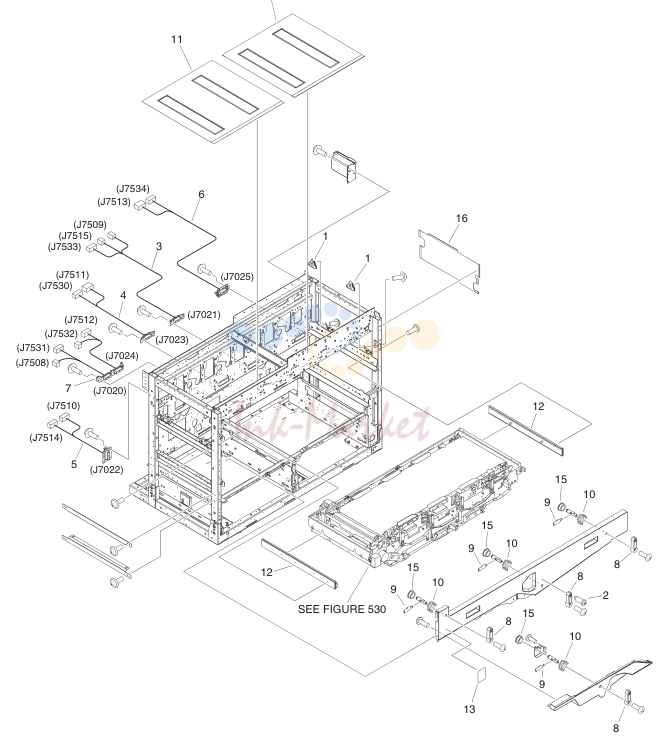

- INTERNAL COMPONENTS 6 (Main station)

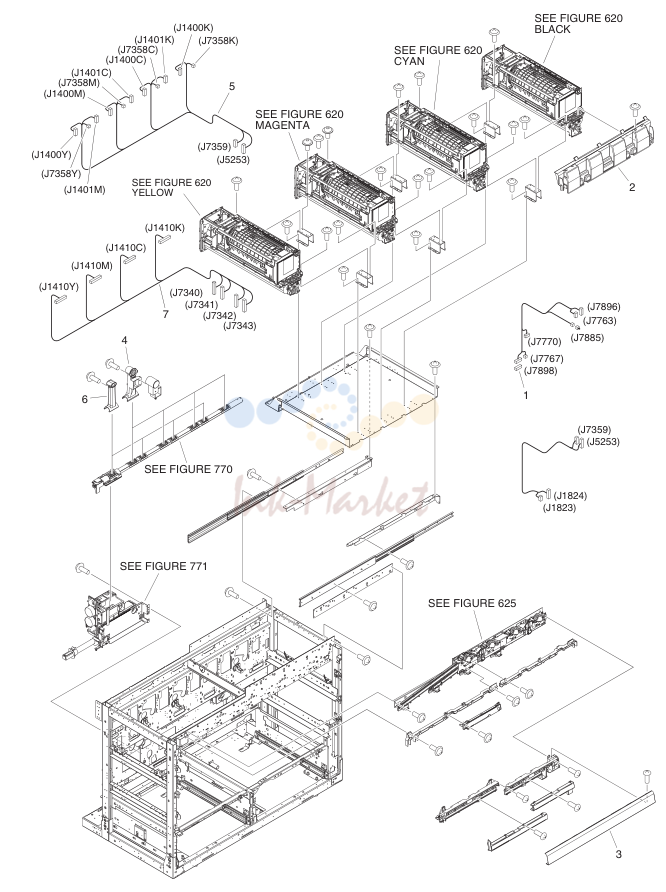

- INTERNAL COMPONENTS 7 (Main station)

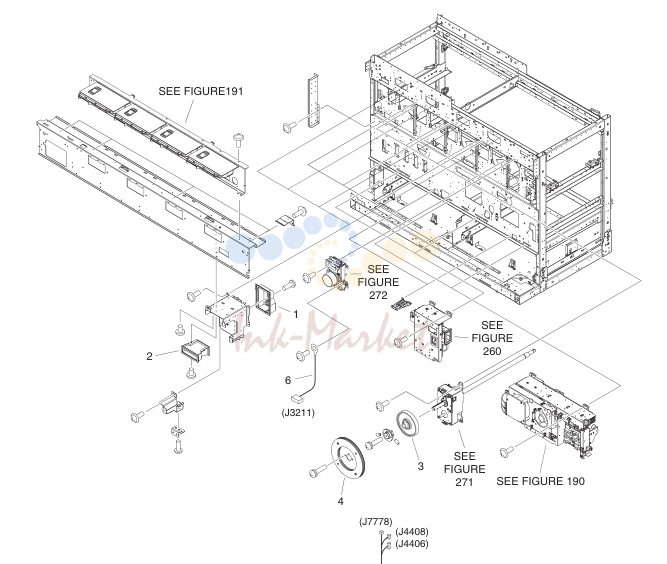

- MACHINE REAR PLATE 1 (Main station)

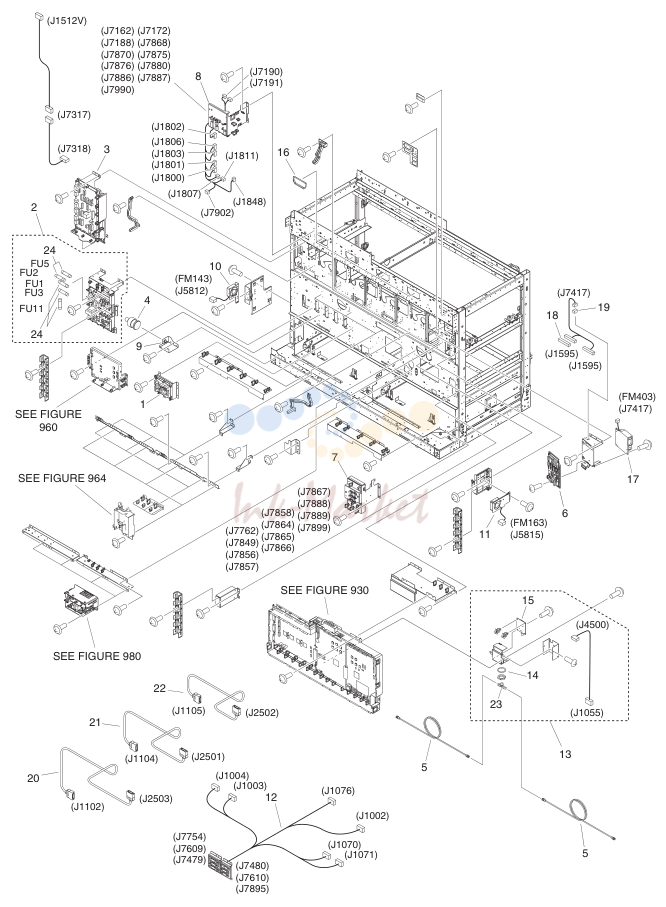

- MACHINE REAR PLATE 2 (Main station)

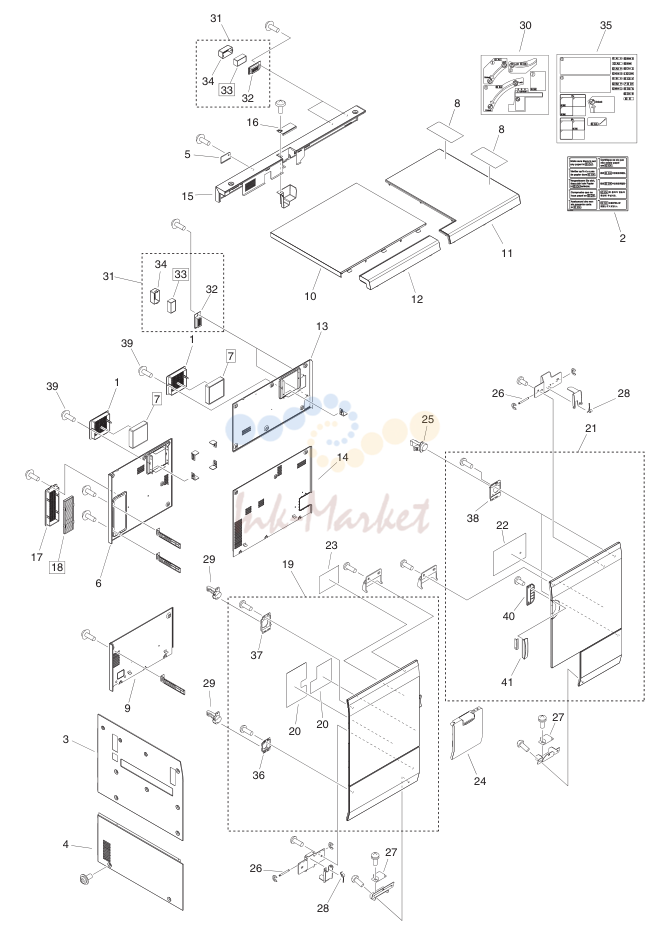

- EXTERNAL COVERS, PANELS, ETC. (Sub station)
- INTERNAL COMPONENTS 1 (Sub station)
- INTERNAL COMPONENTS 2 (Sub station)
- INTERNAL COMPONENTS 3 (Sub station)
- MACHINE REAR PLATE 1 (Sub station)
- MACHINE REAR PLATE 2 (Sub station)
- POWER STATION крышка в сборе
- POWER STATION в сборе
- POWER CORD TERMINAL в сборе
- FIRST EXHAUST DUCT в сборе
- FAN MOUNT в сборе
- PRIMARY EXHAUST FAN в сборе
- PAPER PICK-UP DRIVE ASS'Y
- DRUM DRIVE в сборе
- FIXING DRIVE в сборе
- PAPER STOCK в сборе
- PAPER PICK-UP в сборе
- REGIST. PAPER FEEDER в сборе
- PRE-REGISTRATION FEED в сборе
- PRE-REGIST. FEEDER UPPER ASS'Y
- PRE-REGIST. FEEDER LOWER ASS'Y
- 2ND TRNSFR. ELIM. ASS'Y, REAR
- VERTICAL PATH в сборе
- RIGHT DOOR в сборе
- VERTICAL PATH MAIN в сборе
- TURN в сборе
- PRE-FIXING PAPER FEED в сборе
- 2ND TRNS. FRAME/FIX. F.D ASS'Y
- 2ND TRNSFR. BASE PLATE ASS'Y
- SECONDARY TRANSFER в сборе
- LOWER PAPER FEED в сборе
- LOWER PAPER FEED ASS'Y, UPPER
- LOWER PAPER FEED ASS'Y, LOWER
- FIXING/FEED в сборе, CENTER
- FIXING/FEED ASS'Y, CENTER LW.
- FIXING/FEED ASS'Y, CENTER UP.
- FIXING/FEED в сборе, LEFT
- FIXING/FEED ASS'Y, LEFT UPPER
- FIXING/FEED ASS'Y, LEFT MIDDLE
- FIXING/FEED ASS'Y, LEFT LOWER
- FIXING/FEED ASS'Y, RIGHT UPPER
- FIXING/FEED ASS'Y, RIGHT LOWER
- REVERSE DELIVERY в сборе
- DELIVERY GUIDE в сборе, UPPER
- DELIVERY GUIDE в сборе, LOWER
- REVERSE GUIDE в сборе, LOWER
- REVERSE в сборе
- DUPLEX LEFT в сборе
- DUPLEX CENTER в сборе
- DUPLEX RIGHT в сборе
- DUPLEXING DECURLER в сборе
- DUPLEXING в сборе, RIGHT
- DUPLEXING в сборе, LEFT
- PULL-OUT ROLLER LEFT ASS'Y
- PULL-OUT ROLLER RIGHT ASS'Y
- SEE FIGURE 331
- D KIT в сборе
- I.T.B. в сборе
- (J1335)
- I.T.B. UPPER FRAME в сборе
- I.T.B. CLEANER в сборе
- EDGE REGISTRATION DETECT ASS'Y
- PRIMARY CORONA в сборе
- SEE FIGURE 615
- DEVELOPING PRESSURE в сборе
- HOPPER в сборе
- BUFFER в сборе
- TONER FEED ASS'Y
- DEVELOPING в сборе
- WASTE TONER BUFFER в сборе
- WASTE TONER COLLECTION ASS'Y
- WASTE TONER BOTTLE TRAY ASS'Y
- FIRST FIXING в сборе
- INNER PAPER DELIVERY ASS'Y, 1
- FIXING BELT в сборе
- FIXING INTERMEDIATE ASS'Y, 1
- FIRST FIXING в сборе, UPPER
- FIRST FIXING в сборе, LOWER
- CLEANER DRIVE в сборе
- FIXING CLEANER в сборе
- EXTERNAL HEATING в сборе
- SECOND FIXING в сборе
- INNER PAPER DELIVERY ASS'Y, 2
- FIXING INTERMEDIATE ASS'Y, 2
- SECOND FIXING в сборе, UPPER
- SECOND FIXING в сборе, LOWER
- SECOND FIXING MOUNT в сборе
- CONTROLLER BOX в сборе
- DC CONTROLLER в сборе
- MAIN CONTROLLER плата ASS'Y, M
- MAIN CONTROLLER плата ASS'Y, P
- DC CONTROLLER плата 1-1 в сборе
- DC CONTROLLER плата 1-2 в сборе
- DC CONTROLLER плата 1-3 в сборе
- V.PATH/L.FEED DRIVER плата ASS'Y
- FM329

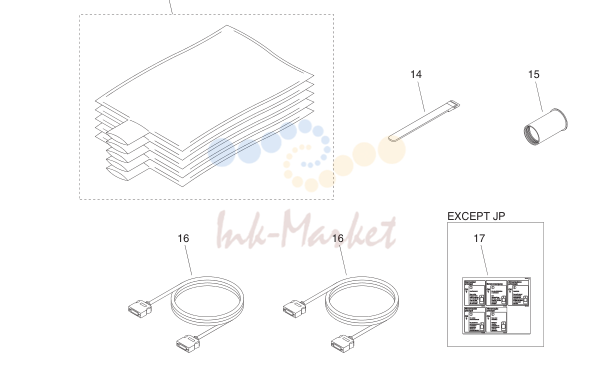

ACCESSORIES
| № | Артикул | Наименование |
|---|---|---|
| 1 | FM2-2058-000 запросить цену → | BOTTLE, WASTE TONER |
| 2 | FL2-9290-000 запросить цену → | CLEANING узел, A |
| 3 | FL2-4088-000 запросить цену → | FUNNEL, ABS |
| 4 | XZ9-0281-000 запросить цену → | BLOWER BRUSH |
| 5 | FC7-9708-000 запросить цену → | COVER, TOOL |
| 6 | FC7-3482-000 запросить цену → | CASE, COLOR DEVELOPING |
| 7 | FU6-8216-000 запросить цену → | LABEL, PAPER SIZE |
| 8 | FC8-7687-000 запросить цену → | LABEL, WIDTH SIZE, INCH JP,EUR,AU,LTN |
| 8 | FC8-7675-000 запросить цену → | LABEL, WIDTH SIZE US,CA,LTN |
| 9 | FC7-9718-000 запросить цену → | LABEL, PAPER SUPPLY CAUTION, O |
| 10 | FC8-3800-000 запросить цену → | SHEET, TONER BREAK UP |
| 11 | FC6-9992-000 запросить цену → | PLATE, MEDIA INDICATION |
| 12 | FC9-5864-000 запросить цену → | SPACER, SHUTTER OPEN |
| 13 | FC0-2235-000 запросить цену → | BAG, WASTE TONER |
| 14 | FC0-2236-000 запросить цену → | BAND, WASTE TONER |
| 15 | FC0-2237-000 запросить цену → | JOINT, WASTE TONER |
| 16 | FK2-2304-000 запросить цену → | CABLE, COPIER I/F |
| 17 | FC9-6126-010 запросить цену → | LABEL, SHUT, DOWN EXCEPT JP |

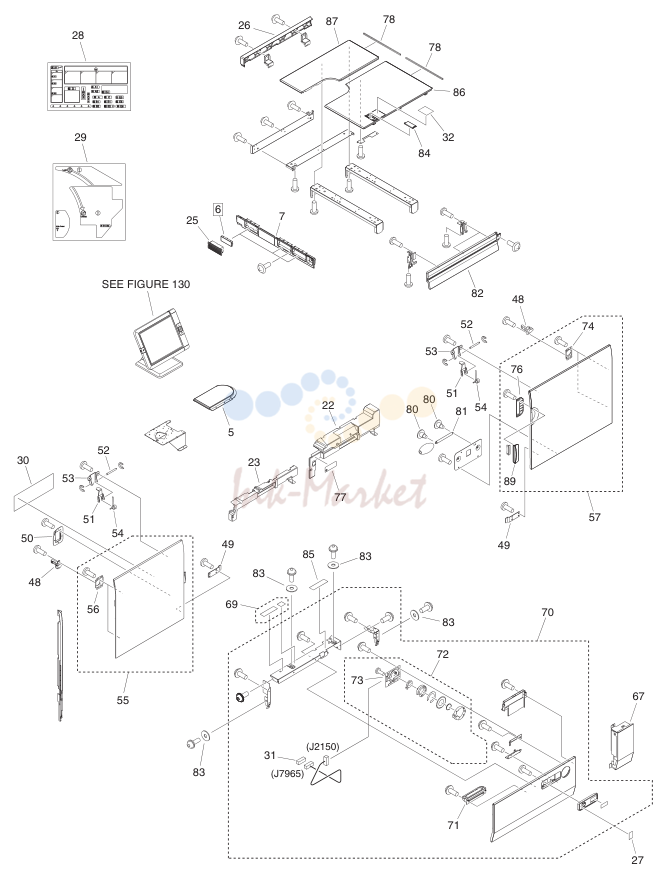

EXTERNAL COVERS, PANELS, ETC. (Main station)
| № | Артикул | Наименование |
|---|---|---|
| 1 | FL2-2302-000 запросить цену → | COVER, RIGHT DOOR, CENTER |
| 2 | FC6-0104-000 запросить цену → | COVER, RIGHT DOOR, LOWER |
| 3 | FL3-6102-000 запросить цену → | PANEL, REAR |
| 4 | FC6-3205-000 запросить цену → | PANEL, LEFT |
| 5 | FC9-6110-000 запросить цену → | COVER, UPPER, SMALL |
| 6 | FC9-5783-000 запросить цену → | FILTER, AIR [DP] |
| 7 | FC9-6044-000 запросить цену → | COVER, LEFT |
| 8 | FC7-1825-000 запросить цену → | COVER, HOOK, 1 |
| 9 | FC7-1826-000 запросить цену → | COVER, HOOK, 2 |
| 10 | FL2-7221-000 запросить цену → | PANEL, RIGHT, 1 |
| 11 | FL2-7222-000 запросить цену → | PANEL, RIGHT, 2 |
| 12 | FL2-7223-000 запросить цену → | PANEL, RIGHT, 3 |
| 13 | FL2-7224-000 запросить цену → | PANEL, RIGHT, 4 |
| 14 | FC7-1835-000 запросить цену → | PANEL, RIGHT, 5 |
| 15 | FC7-1836-000 запросить цену → | PANEL, RIGHT, 6 |
| 16 | FC7-1837-000 запросить цену → | PANEL, RIGHT, 7 |
| 17 | FC7-1848-000 запросить цену → | PANEL, RIGHT, 8 |
| 18 | FC7-1838-000 запросить цену → | COVER, JAM DIAL |
| 19 | FC7-1882-000 запросить цену → | PANEL, REAR, LEFT |
| 20 | FC7-1888-000 запросить цену → | PANEL, REAR, RIGHT |
| 21 | FC7-2255-000 запросить цену → | PANEL, REAR UPPER RIGHT, 2 |
| 22 | FC7-4021-000 запросить цену → | COVER, RIGHT DECK, INNER |
| 23 | FC7-4022-000 запросить цену → | COVER, LEFT DECK, INNER |
| 24 | FL2-7127-000 запросить цену → | COVER, REAR UPPER, RIGHT, 1 |
| 25 | FC9-6045-000 запросить цену → | COVER, FILTER |
| 26 | FC9-5773-000 запросить цену → | COVER, REAR, LEFT UPPER |
| 27 | FC7-5592-000 запросить цену → | LABEL, DECK NUMBER |
| 28 | FC7-5643-000 запросить цену → | LABEL, UNIVERSAL |
| 29 | FC7-5644-000 запросить цену → | LABEL, OPERATION, 1 Japanese |
| 29 | FC7-5645-000 запросить цену → | LABEL, OPERATION, 1 English |
| 29 | FC7-5646-000 запросить цену → | LABEL, OPERATION, 1 French |
| 29 | FC7-5647-000 запросить цену → | LABEL, OPERATION, 1 German |
| 29 | FC7-5648-000 запросить цену → | LABEL, OPERATION, 1 Italian |
| 29 | FC7-5649-000 запросить цену → | LABEL, OPERATION, 1 Spanish |
| 29 | FC7-5650-000 запросить цену → | LABEL, OPERATION, 1 Portuguese |
| 30 | FC7-5668-000 запросить цену → | LABEL, OPERATION, 2 Japanese |
| 30 | FC7-5669-000 запросить цену → | LABEL, OPERATION, 2 English |
| 30 | FC7-5670-000 запросить цену → | LABEL, OPERATION, 2 French |
| 30 | FC7-5671-000 запросить цену → | LABEL, OPERATION, 2 German |
| 30 | FC7-5672-000 запросить цену → | LABEL, OPERATION, 2 Italian |
| 30 | FC7-5673-000 запросить цену → | LABEL, OPERATION, 2 Spanish |
| 30 | FC7-5674-000 запросить цену → | LABEL, OPERATION, 2 Portuguese |
| 31 | VS1-7164-020 запросить цену → | CONNECTOR, SNAP TIGHT, BK |
| 32 | FC9-6034-000 запросить цену → | LABEL, SHUT, DOWN Japanese |
| 32 | FC9-6125-000 запросить цену → | LABEL, SHUT, DOWN English |
| 33 | FC6-3198-000 запросить цену → | COVER, HOPPER, TOP |
| 34 | FL3-7084-000 запросить цену → | EMBLEM C7010VPS |
| 34 | FL0-3237-000 запросить цену → | EMBLEM C7011VPS |
| 34 | FL3-7085-000 запросить цену → | EMBLEM C6010VPS |
| 34 | FL0-3238-000 запросить цену → | EMBLEM C6011VPS |
| 34 | FL3-7086-000 запросить цену → | EMBLEM C6010S |
| 34 | FL0-3239-000 запросить цену → | EMBLEM C6011S |
| 35 | FM2-2036-000 запросить цену → | COVER, CARTRIDGE |
| 36 | FC6-2302-000 запросить цену → | DAMPER |
| 37 | FC6-2318-000 запросить цену → | HOLDER, STOPPER, RIGHT |
| 38 | FC6-2319-000 запросить цену → | HOLDER, STOPPER, LEFT |
| 39 | FC6-3202-000 запросить цену → | COVER, RACK |
| 40 | FC6-3208-000 запросить цену → | COVER, CARTRIDGE |
| 41 | FC6-3209-000 запросить цену → | BASE, CARTRIDGE COVER |
| 42 | FC6-3211-000 запросить цену → | STOPPER, DOOR |
| 43 | FC6-3215-000 запросить цену → | HOLDER, MAGNET |
| 44 | FC6-3218-000 запросить цену → | RACK, COVER, RIGHT |
| 45 | FC6-3219-000 запросить цену → | SHAFT, COVER RACK, RIGHT |
| 46 | XZ9-0603-000 запросить цену → | CATCH, MAGNET |
| 47 | FC7-2253-010 запросить цену → | COVER, REAR UPPER, LEFT |
| 48 | FC5-8660-000 запросить цену → | LOCK, ONE-TOUCH |
| 49 | FC6-3175-000 запросить цену → | SUPPORT, MAGNET, LOWER |
| 50 | FC7-1845-000 запросить цену → | PLATE, REG. FRAME HANDLE FP |
| 51 | FC7-4575-000 запросить цену → | PLATE, SWITCH PUSHING SWING |
| 52 | FC7-4576-000 запросить цену → | SHAFT, SWING |
| 53 | FC6-3176-000 запросить цену → | PLATE, SWITCH PUSHING FIXED |
| 54 | FU6-2544-000 запросить цену → | SPRING, TORSION |
| 55 | FM3-0288-000 запросить цену → | DOOR, FRONT, LEFT |
| 56 | FC6-3133-000 запросить цену → | SUPPORT, HINGE MOUNTING, 1 |
| 57 | FM3-0289-000 запросить цену → | DOOR, RIGHT |
| 58 | FC6-3203-010 запросить цену → | PANEL, RIGHT |
| 59 | FC6-3204-000 запросить цену → | PANEL, RIGHT, SMALL |
| 60 | FC6-0101-000 запросить цену → | COVER, RIGHT LOWER |
| 61 | FC6-0102-000 запросить цену → | COVER, RIGHT |
| 62 | FU5-2989-000 запросить цену → | SPRING, TENSION |
| 63 | FM3-0299-000 запросить цену → | COVER, SHIELD, LEFT LOWER |
| 64 | FM3-0300-000 запросить цену → | COVER, SHIELD, LEFT UPPER |
| 65 | FM3-0301-000 запросить цену → | COVER, SHIELD, RIGHT UPPER |
| 66 | FC7-1884-000 запросить цену → | COVER, COUPLING |
| 67 | FM3-0304-000 запросить цену → | COVER, FRONT RIGHT, LOWER |
| 68 | FC9-6122-000 запросить цену → | SHEET, BLANKING |
| 69 | FC7-5588-000 запросить цену → | LABEL, PAPER SIZE |
| 70 | FM3-0303-000 запросить цену → | DECK крышка в сборе, FRONT |
| 71 | FC7-3318-000 запросить цену → | LEVER, C./STEPPED DECK FOR, L. |
| 72 | FM2-1999-000 запросить цену → | PAPER STOCK DISPLAY в сборе |
| 73 | FM2-7630-000 запросить цену → | INDICATOR DRIVER плата в сборе |
| 74 | FC6-8041-000 запросить цену → | SUPPORT, HINGE MOUNTING, 3 |
| 75 | FB6-3771-000 запросить цену → | COVER, RUBBER |
| 76 | FC6-8033-000 запросить цену → | GRIP |
| 77 | FC8-2990-000 запросить цену → | LABEL, MAIN STATION LANGUAGE 2 SEE NOTE Japanese |
| 77 | FC8-3641-000 запросить цену → | LABEL, MAIN STATION LANGUAGE 2 SEE NOTE English |
| 77 | FC8-3642-000 запросить цену → | LABEL, MAIN STATION LANGUAGE 2 SEE NOTE French |
| 77 | FC8-3643-000 запросить цену → | LABEL, MAIN STATION LANGUAGE 2 SEE NOTE German |
| 77 | FC8-3644-000 запросить цену → | LABEL, MAIN STATION LANGUAGE 2 SEE NOTE Italian |
| 77 | FC8-3645-000 запросить цену → | LABEL, MAIN STATION LANGUAGE 2 SEE NOTE Spanish |
| 77 | FC8-3646-000 запросить цену → | LABEL, MAIN STATION LANGUAGE 2 SEE NOTE Portuguese |
| 78 | FC7-3466-000 запросить цену → | SEAL, COVER |
| 79 | FU5-9230-000 запросить цену → | SCREW, TP, M4X8(YELLOW) |
| 80 | FU5-9210-000 запросить цену → | SCREW, STEPPED, M4 |
| 81 | FU6-2568-000 запросить цену → | SPRING, TENSION |
| 82 | FC9-5771-000 запросить цену → | COVER, FRONT, LEFT UPPER |
| 83 | FC7-7708-000 запросить цену → | WASHER |
| 84 | FC7-8080-000 запросить цену → | COVER, POWER SUPPLY SWITCH |
| 85 | FC7-5589-000 запросить цену → | LABEL, PAPER SUPPLY |
| 86 | FC9-5772-000 запросить цену → | COVER, LEFT UPPER, 1 |
| 87 | FC9-6017-000 запросить цену → | COVER, LEFT UPPER, 2 |
| 88 | FM3-0302-000 запросить цену → | COVER, SHIELD, RIGHT LOWER |
| 89 | FC6-3160-000 запросить цену → | HANDLE |
INTERNAL COMPONENTS 1 (Main station)
| № | Артикул | Наименование |
|---|---|---|
| 1 | FC9-6046-000 запросить цену → | FILTER, AIR [DP] FM140,FM400,FM401,FM |
| 2 | FK2-3098-010 запросить цену → | FAN |
| 3 | FM4-6334-000 запросить цену → | CABLE, MAIN SWITCH, AC |
| 4 | FM3-0419-000 запросить цену → | MAIN SWITCH в сборе SW108 |
| 5 | VS1-7173-005 запросить цену → | CONNECTOR, SNAP TIGHT |
| 6 | VS1-7173-008 запросить цену → | CONNECTOR, SNAP TIGHT, 8P, W |
| 7 | VS1-7177-002 запросить цену → | CONNECTOR, SNAP TIGHT, BK |
| 8 | VS1-7177-004 запросить цену → | CONNECTOR, SNAP TIGHT, BK |
INTERNAL COMPONENTS 2 (Main station)
| № | Артикул | Наименование |
|---|---|---|
| 1 | FC7-1843-000 запросить цену → | COVER, INNER |
| 2 | FK2-3118-000 запросить цену → | CABLE, LASER, YELLOW |
| 3 | FK2-3119-000 запросить цену → | CABLE, LASER, MAGENTA |
| 4 | FK2-3120-000 запросить цену → | CABLE, LASER, CYAN |
| 5 | FK2-3121-000 запросить цену → | CABLE, LASER, BLACK |
| 6 | XA9-1788-000 запросить цену → | AR SCREW, MACH.,TRUSS HEAD,M4X6 |
| 7 | FC5-8112-000 запросить цену → | RAIL, STOCK SLIDE |
| 8 | FU5-9207-000 запросить цену → | SCREW, BOLT, HEX HEAD, M8X16 |
| 9 | XZ9-0565-000 запросить цену → | CASTER |
| 10 | FE3-7639-000 запросить цену → | ADJUSTER |
| 11 | FU5-2791-000 запросить цену → | SPRING, COMPRESSION |
| 12 | VS1-7177-006 запросить цену → | CONNECTOR, SNAP TIGHT, BK |
| 13 | VS1-7164-028 запросить цену → | CONNECTOR, SNAP TIGHT, BK |
| 14 | VS1-7173-012 запросить цену → | CONNECTOR, SNAP TIGHT, 12P, W |
| 15 | FM2-8579-000 запросить цену → | CABLE, DRUM HEATER, AC |
| 16 | FM3-0417-000 запросить цену → | CABLE, INTERLOCK SWITCH, AC |
| 17 | FL2-1780-000 запросить цену → | ROLLER, LATCH |
INTERNAL COMPONENTS 3 (Main station)
| № | Артикул | Наименование |
|---|---|---|
| 1 | FM2-2012-000 запросить цену → | ENVIRONMENT SENSOR узел |
| 2 | FM3-8538-000 запросить цену → | CABLE, CASSETTE HEATER, AC |
| 3 | FM2-2147-000 запросить цену → | REGIST. MOUNTING GUIDE ASS'Y |
| 4 | FM2-2148-000 запросить цену → | REGIST. PATCH DRAWER ASS'Y |
| 5 | FM4-2565-000 запросить цену → | REG. PATCH SENSOR в сборе |
| 6 | FC8-7675-000 запросить цену → | LABEL, WIDTH SIZE A/B/K SIZE |
| 6 | FC8-7687-000 запросить цену → | LABEL, WIDTH SIZE, INCH INCH SIZE |
| 7 | FM4-2564-000 запросить цену → | REGIST. DETECT SENSOR в сборе PS134,PS135,PS136 |
| 8 | FC7-2465-000 запросить цену → | SPRING, TORSION |
| 9 | FC7-2638-000 запросить цену → | FLAG, SENSOR |
| 10 | FK2-0149-000 запросить цену → | PHOTO-INTERRUPTER, TLP1252(C6) PS613,PS713 |
| 11 | VS1-7177-003 запросить цену → | CONNECTOR, SNAP TIGHT, BK |
| 12 | FC7-7716-000 запросить цену → | STOPPER, SENSOR |
| 13 | FU5-9223-000 запросить цену → | SCREW, BH3X6(YELLOW) |
| 14 | FC7-9568-000 запросить цену → | COVER, OUTLET |
| 15 | FC7-7708-000 запросить цену → | WASHER |
| 16 | FU5-9222-000 запросить цену → | SCREW, BH4X8(YELLOW) |
| 17 | FC7-2409-000 запросить цену → | BUSHING |
| 18 | FK2-2976-000 запросить цену → | CABLE, FLAT, 1 |
| 19 | FK2-2977-000 запросить цену → | CABLE, FLAT, 2 |
| 20 | FC5-8223-000 запросить цену → | PLATE, SWITCH PUSH |
| 21 | FC7-9717-000 запросить цену → | LABEL, PAPER INDICATION JP |
| 22 | FC6-9951-000 запросить цену → | SHEET, FLEXIBLE RETAINING |
| 23 | FL2-1818-000 запросить цену → | PLATE, FLEXIBLE COVER |
INTERNAL COMPONENTS 4 (Main station)
| № | Артикул | Наименование |
|---|---|---|
| 1 | FC6-8239-000 запросить цену → | COVER, INNER, 1 |
| 2 | FC6-8407-010 запросить цену → | COVER, CONNECTOR |
| 3 | FC7-1846-000 запросить цену → | COVER, INNER |
| 4 | FC7-1847-000 запросить цену → | COVER, INNER, 2 |
| 5 | FM2-8521-000 запросить цену → | CABLE, 2 FIXING/ FEEDER, 1 |
| 6 | FC5-8661-000 запросить цену → | PLATE, MOUNTING |
| 7 | FM2-8587-000 запросить цену → | CABLE, RELAY |
| 8 | FM2-2123-000 запросить цену → | 2ND TRNSFR. DRAWER ASS'Y |
| 9 | FU5-3207-000 запросить цену → | PULLEY, 20T |
| 10 | FM2-9294-000 запросить цену → | REGISTRATION DRAWER в сборе |
| 11 | FM2-9303-000 запросить цену → | ROLLER, DUPLEXING GUIDE |
| 12 | FA9-2112-000 запросить цену → | BUSHING, PL |
| 13 | FC5-8165-000 запросить цену → | KNOB, EXTRACTION |
| 14 | XF2-3607-260 запросить цену → | BELT, TIMING |
| 15 | FS1-9169-000 запросить цену → | SCREW, STEPPED |
| 16 | FS2-9012-000 запросить цену → | SCREW, STEPPED M2.2 |
| 17 | FU5-9208-000 запросить цену → | SCREW, STEPPED, M4 |
| 18 | FC6-7877-000 запросить цену → | COVER, INNER, CENTER |
| 19 | FC6-7878-000 запросить цену → | COVER, INNER, RIGHT |
| 20 | VS1-7173-003 запросить цену → | CONNECTOR, SNAP TIGHT, 3P, W |
| 21 | VS1-7173-008 запросить цену → | CONNECTOR, SNAP TIGHT, 8P, W |
| 22 | FU5-9222-000 запросить цену → | SCREW, BH4X8(YELLOW) |
| 23 | FL3-5093-000 запросить цену → | PLATE, PRE-FIXING GUIDE |
| 24 | FC5-8656-000 запросить цену → | RAIL, SLIDE |
INTERNAL COMPONENTS 5 (Main station)
| № | Артикул | Наименование |
|---|---|---|
| 1 | FL3-5098-010 запросить цену → | GLASS, DUST-PROOF |
| 2 | FM2-2079-000 запросить цену → | P- KIT DRAWER в сборе |
| 3 | FL2-1963-010 запросить цену → | DUCT, PRIMARY EXHAUST, LOWER |
| 4 | FL2-6258-000 запросить цену → | DUCT, PRIMARY EXHAUST, UPPER |
| 5 | FC7-9747-000 запросить цену → | BUSHING |
| 6 | FS2-6022-000 запросить цену → | BUSHING, COP |
| 7 | FM4-6257-000 запросить цену → | CONNECTING плата ASS'Y |
| 8 | FC2-2121-000 запросить цену → | WASHER |
| 9 | FC6-8483-000 запросить цену → | LEVER, INNER COVER |
| 10 | FC6-8484-000 запросить цену → | STOPPER, INNER COVER |
| 11 | VS1-7164-024 запросить цену → | CONNECTOR, SNAP TIGHT, 24P, W |
| 12 | FC5-8890-000 запросить цену → | KNOB, DRUM SHAFT |
| 13 | VS1-7164-038 запросить цену → | CONNECTOR, SNAP TIGHT, 38P, W |
| 14 | FS6-8822-000 запросить цену → | LABEL, 'WARNIG LASER' |
| 15 | FU5-9234-000 запросить цену → | SCREW, STEPPED,M4(YELLOW) |
| 16 | FU5-9226-000 запросить цену → | SCREW, W/WASHER, M4X16(YELLOW) |
| 17 | FU5-8547-000 запросить цену → | LABEL, WIRE HEIGHT |
| 18 | FU5-9224-000 запросить цену → | SCREW, BH4X6(YELLOW) |
| 19 | FC0-4129-000 запросить цену → | RAIL, SLIDE |
| 20 | FC7-7542-000 запросить цену → | COVER, LEVER, 2 |
| 21 | FC7-7544-000 запросить цену → | SHAFT, LEVER TURN, 2 |
| 22 | FU5-9225-000 запросить цену → | SCREW, W/WASHER, M4X10(YELLOW) |
| 23 | FC0-4232-000 запросить цену → | SCREW, BH4X6(YELLOW) |
| 24 | FM4-7143-000 запросить цену → | POTENTIAL MEASURING узел |
| 25 | FM2-7717-000 запросить цену → | ENVIRONMENT MEASURING плата узел |
| 26 | VS1-7173-014 запросить цену → | CONNECTOR, SNAP TIGHT, 14P, W |
| 27 | FM4-2575-000 запросить цену → | POTENTIAL MEASURING в сборе |
| 28 | FM4-2576-000 запросить цену → | POTENTIAL MEASURING в сборе |
| 29 | FM4-2632-000 запросить цену → | COOLING FAN в сборе FM404 |
| 30 | VS1-7177-004 запросить цену → | CONNECTOR, SNAP TIGHT, BK |
| 31 | FM4-2634-000 запросить цену → | FAN в сборе, POTENTIAL SENSOR FM402 |
| 32 | VS1-7164-028 запросить цену → | CONNECTOR, SNAP TIGHT, BK |
| 33 | VS1-7173-012 запросить цену → | CONNECTOR, SNAP TIGHT, 12P, W |
INTERNAL COMPONENTS 6 (Main station)
| № | Артикул | Наименование |
|---|---|---|
| 1 | FM2-2136-000 запросить цену → | GUIDE, I.T.B. PUSH-ON |
| 2 | FU5-9234-000 запросить цену → | SCREW, STEPPED,M4(YELLOW) |
| 3 | FM2-9268-000 запросить цену → | I.T.B. DRAWER в сборе, A1 |
| 4 | FM2-9269-000 запросить цену → | I.T.B. DRAWER в сборе, A2 |
| 5 | FM2-9270-000 запросить цену → | I.T.B. DRAWER в сборе, B |
| 6 | FM2-9271-000 запросить цену → | I.T.B. DRAWER в сборе, C |
| 7 | FM2-9272-000 запросить цену → | I.T.B. DRAWER в сборе, D |
| 8 | FC6-8483-000 запросить цену → | LEVER, INNER COVER |
| 9 | FC6-8484-000 запросить цену → | STOPPER, INNER COVER |
| 10 | FC7-9747-000 запросить цену → | BUSHING |
| 11 | FL2-8410-000 запросить цену → | SHEET, PROCESSOR, LEFT UPPER |
| 12 | FL2-8404-000 запросить цену → | RAIL |
| 13 | FS6-8822-000 запросить цену → | LABEL, 'WARNIG LASER' |
| 14 | FL2-8411-000 запросить цену → | SHEET, PROCESSOR, RIGHT UPPER |
| 15 | FS2-6022-000 запросить цену → | BUSHING, COP |
| 16 | FC9-6082-000 запросить цену → | SHEET, RIGHT |
INTERNAL COMPONENTS 7 (Main station)
| № | Артикул | Наименование |
|---|---|---|
| 1 | VS1-7177-006 запросить цену → | CONNECTOR, SNAP TIGHT, BK |
| 2 | FC6-3199-000 запросить цену → | COVER, HOPPER INNER |
| 3 | FC7-7551-000 запросить цену → | COVER, EXTERNAL, BOOK RT. UP. |
| 4 | FL3-0541-000 запросить цену → | WASTE TONER JOINT в сборе |
| 5 | FM2-8631-000 запросить цену → | CABLE в сборе |
| 6 | FC9-6003-000 запросить цену → | PIPE, JOINT |
| 7 | FM2-8668-000 запросить цену → | CABLE, HOPPER DRIVE SIGNAL |
MACHINE REAR PLATE 1 (Main station)
| № | Артикул | Наименование |
|---|---|---|
| 1 | FL2-1917-000 запросить цену → | DUCT, EXHAUST CONNECT, IN |
| 2 | FL2-1918-000 запросить цену → | DUCT, EXHAUST CONNECT, OUT |
| 3 | FL3-0561-010 запросить цену → | GEAR, 192T |
| 4 | FC8-6789-000 запросить цену → | FLYWHEEL |
| 5 | FM2-8618-000 запросить цену → | CABLE, DECK/CST./READER, AC |
| 6 | FM2-8490-000 запросить цену → | CABLE, HIGH VOLTAGE, 5 YELLOW |
| 6 | FM2-8491-000 запросить цену → | CABLE, HIGH VOLTAGE, 5 MAGENTA/CYAN/BLACK |
MACHINE REAR PLATE 2 (Main station)
| № | Артикул | Наименование |
|---|---|---|
| 1 | FM2-2252-000 запросить цену → | DC CONT. POWER плата ASS'Y |
| 2 | FM4-2615-000 запросить цену → | ENV. HEATER DRIVER плата ASS'Y |
| 3 | FM4-2616-010 запросить цену → | POWER SUPPLY CONNECT плата ASS'Y |
| 4 | WS6-5201-000 запросить цену → | TERMINATOR |
| 5 | FK2-7518-000 запросить цену → | CABLE, BNC |
| 6 | FM4-2617-000 запросить цену → | FIXING/FEEDER DRIVER плата ASS'Y |
| 7 | FM2-2261-000 запросить цену → | AC CABLE MOUNT в сборе |
| 8 | FM2-2262-000 запросить цену → | DC CABLE MOUNT в сборе |
| 9 | FM2-9050-000 запросить цену → | CONNECTOR в сборе |
| 10 | FM2-9052-000 запросить цену → | COOLING FAN в сборе, 1 FM143 |
| 11 | FM2-9053-000 запросить цену → | COOLING FAN в сборе, 2 FM163 |
| 12 | FM2-9287-000 запросить цену → | DRAWER в сборе |
| 13 | FM2-9073-000 запросить цену → | TRANSCEIVER плата в сборе |
| 14 | FC7-0616-000 запросить цену → | WASHER, TOOTHED LOCK |
| 15 | FM3-8441-000 запросить цену → | INTERFACE плата в сборе |
| 16 | FC6-0175-000 запросить цену → | BUSHING, MOUNT |
| 17 | FK2-3098-010 запросить цену → | FAN FM403 |
| 18 | VS1-7164-032 запросить цену → | CONNECTOR, SNAP TIGHT, 32P, W |
| 19 | VS1-7177-004 запросить цену → | CONNECTOR, SNAP TIGHT, BK |
| 20 | FK2-3115-000 запросить цену → | CABLE, DDI-P, 1 |
| 21 | FK2-3116-000 запросить цену → | CABLE, DDI-P, 2 |
| 22 | FK2-3117-000 запросить цену → | CABLE, DDI-P, 3 |
| 23 | WS6-5200-000 запросить цену → | CONNECTOR |
| 24 | VD7-2892-001 запросить цену → | FUSE, 2A, 250V FU1,FU2,FU3,FU5,FU11 |
EXTERNAL COVERS, PANELS, ETC. (Sub station)
| № | Артикул | Наименование |
|---|---|---|
| 1 | FC6-2034-000 запросить цену → | COVER, FIXING FILTER |
| 2 | FC9-6099-000 запросить цену → | LABEL, JAM CLEARING |
| 3 | FC6-8337-000 запросить цену → | PANEL, LEFT, UPPER |
| 4 | FC6-8338-000 запросить цену → | PANEL, LEFT, LOWER |
| 5 | FC6-8341-000 запросить цену → | COVER, TOP PLATE BLANKING |
| 6 | FC7-1892-000 запросить цену → | COVER, REAR, LEFT UPPER |
| 7 | FC6-2035-000 запросить цену → | FILTER, OZONE [DP] |
| 8 | FC9-6105-000 запросить цену → | LABEL, CAUTION |
| 9 | FL2-7887-000 запросить цену → | COVER, REAR, LEFT LOWER |
| 10 | FL2-1877-000 запросить цену → | COVER, LEFT UPPER |
| 11 | FL2-1878-000 запросить цену → | COVER, RIGHT UPPER |
| 12 | FL2-1879-000 запросить цену → | COVER, LEFT UPPER, FRONT |
| 13 | FL2-2080-000 запросить цену → | PANEL, REAR, RIGHT UPPER |
| 14 | FL2-2081-000 запросить цену → | PANEL, REAR, RIGHT LOWER |
| 15 | FL3-2895-000 запросить цену → | COVER, REAR UPPER |
| 16 | FL2-4182-000 запросить цену → | COVER, BLANKING, REAR UPPER |
| 17 | FC5-9987-000 запросить цену → | COVER, PAPER DELIVERY FILTER |
| 18 | FC5-9988-000 запросить цену → | FILTER, DELIVERY ELECTROSTATIC [DP] |
| 19 | FM3-0290-000 запросить цену → | DOOR, LEFT |
| 20 | FC7-5642-010 запросить цену → | LABEL, FRONT DOOR, LEFT |
| 21 | FM3-0287-000 запросить цену → | DOOR, RIGHT |
| 22 | FC7-5641-010 запросить цену → | LABEL, FRONT DOOR, RIGHT |
| 23 | FC7-5678-010 запросить цену → | LABEL, OPERATION, 3 Japanese |
| 23 | FC7-5679-010 запросить цену → | LABEL, OPERATION, 3 English |
| 23 | FC7-5680-010 запросить цену → | LABEL, OPERATION, 3 French |
| 23 | FC7-5681-010 запросить цену → | LABEL, OPERATION, 3 German |
| 23 | FC7-5682-010 запросить цену → | LABEL, OPERATION, 3 Italian |
| 23 | FC7-5683-010 запросить цену → | LABEL, OPERATION, 3 Spanish |
| 23 | FC7-5684-010 запросить цену → | LABEL, OPERATION, 3 Portuguese |
| 24 | FM2-2071-000 запросить цену → | COVER, WASTE TONER BOTTLE |
| 25 | FC7-3458-000 запросить цену → | HINGE |
| 26 | FC7-4576-000 запросить цену → | SHAFT, SWING |
| 27 | XZ9-0614-000 запросить цену → | CATCH, MAGNET |
| 28 | FU6-2544-000 запросить цену → | SPRING, TORSION |
| 29 | FC5-8660-000 запросить цену → | LOCK, ONE-TOUCH |
| 30 | FC7-5658-010 запросить цену → | LABEL, OPERATION, 2 Japanese |
| 30 | FC7-5659-010 запросить цену → | LABEL, OPERATION, 2 English |
| 30 | FC7-5660-010 запросить цену → | LABEL, OPERATION, 2 French |
| 30 | FC7-5661-010 запросить цену → | LABEL, OPERATION, 2 German |
| 30 | FC7-5662-010 запросить цену → | LABEL, OPERATION, 2 Italian |
| 30 | FC7-5663-010 запросить цену → | LABEL, OPERATION, 2 Spanish |
| 30 | FC7-5664-010 запросить цену → | LABEL, OPERATION, 2 Portuguese |
| 31 | FM2-2323-000 запросить цену → | FILTER, AIR |
| 32 | FC6-8137-000 запросить цену → | BASE, FILTER |
| 33 | FC6-8133-000 запросить цену → | FILTER, OZONE [DP] |
| 34 | FC6-8138-000 запросить цену → | COVER, FILTER |
| 35 | FC7-5657-010 запросить цену → | LABEL, OPERATION, 1 |
| 36 | FC6-3133-000 запросить цену → | SUPPORT, HINGE MOUNTING, 1 |
| 37 | FC6-3134-000 запросить цену → | SUPPORT, HINGE MOUNTING, 2 |
| 38 | FC7-3455-000 запросить цену → | SUPPORT, HINGE MOUNTING, 4 |
| 39 | FU5-9230-000 запросить цену → | SCREW, TP, M4X8(YELLOW) |
| 40 | FC6-8033-000 запросить цену → | GRIP |
| 41 | FC6-3160-000 запросить цену → | HANDLE |
Полный список запчастей доступен по запросу.
комментарии
