Canon Imagepress C6000 C6000VP C7000VP — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- ACCESSORIES
- EXTERNAL COVERS, PANELS, ETC. (Main station)

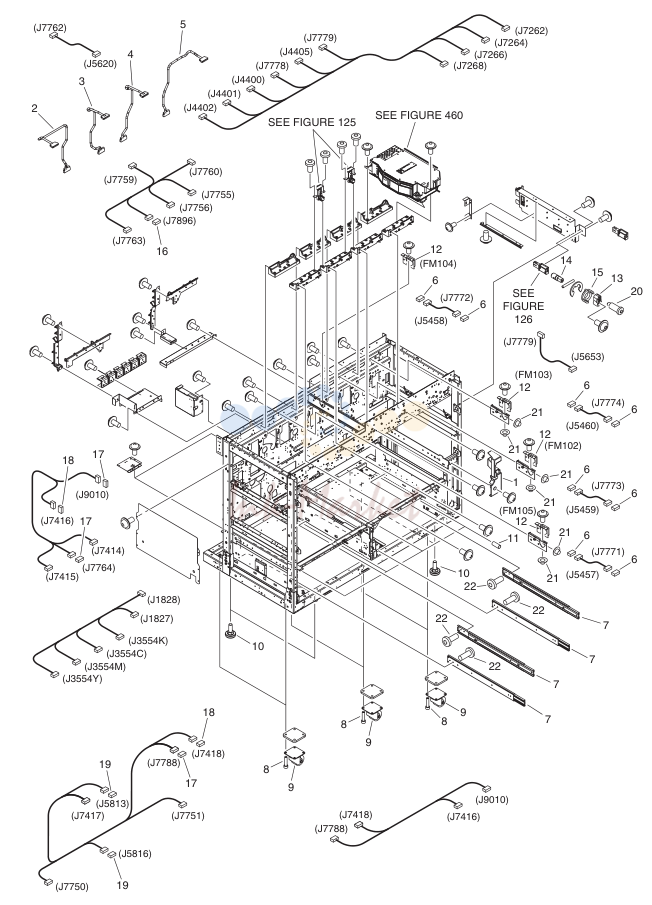

- INTERNAL COMPONENTS 1 (Main station)

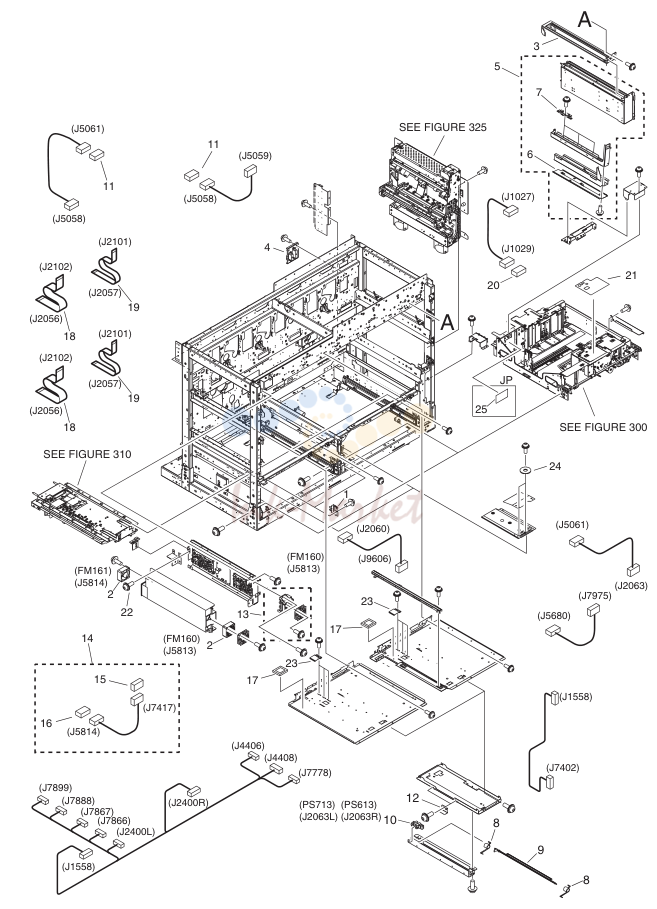

- INTERNAL COMPONENTS 2 (Main station)

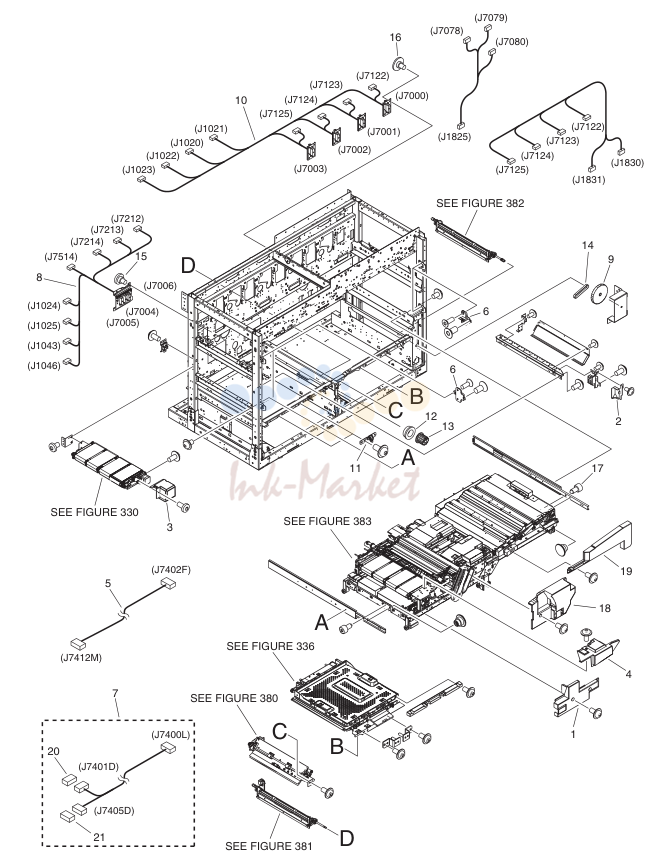

- INTERNAL COMPONENTS 3 (Main station)

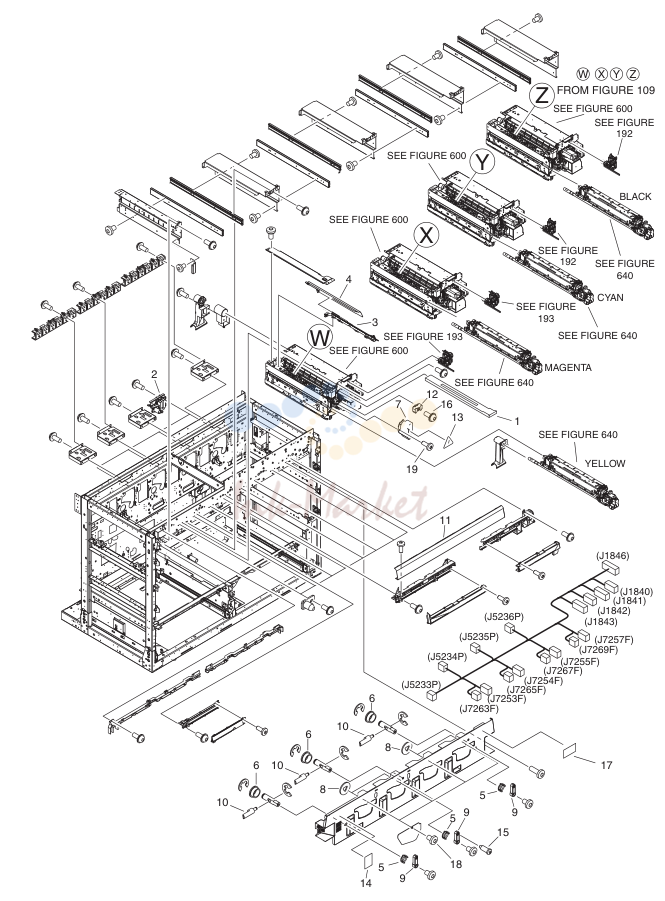

- INTERNAL COMPONENTS 4 (Main station)

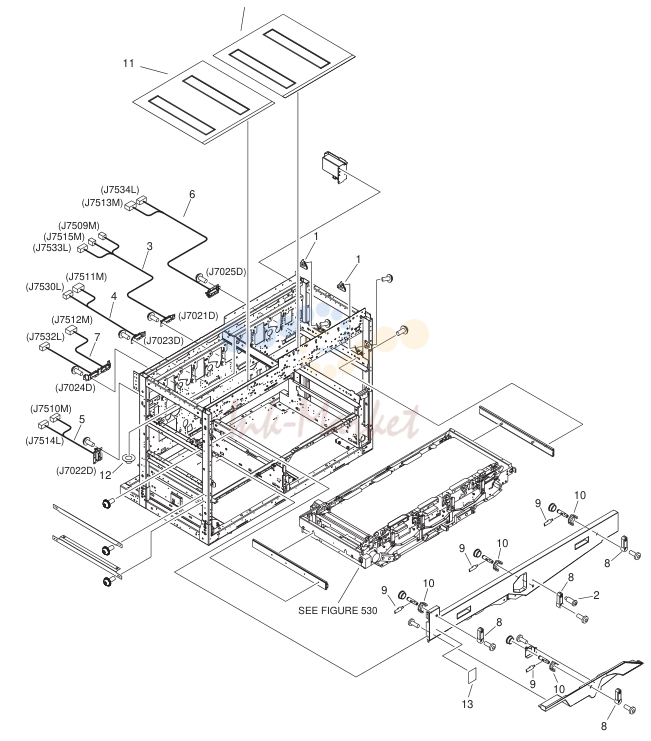

- INTERNAL COMPONENTS 5 (Main station)

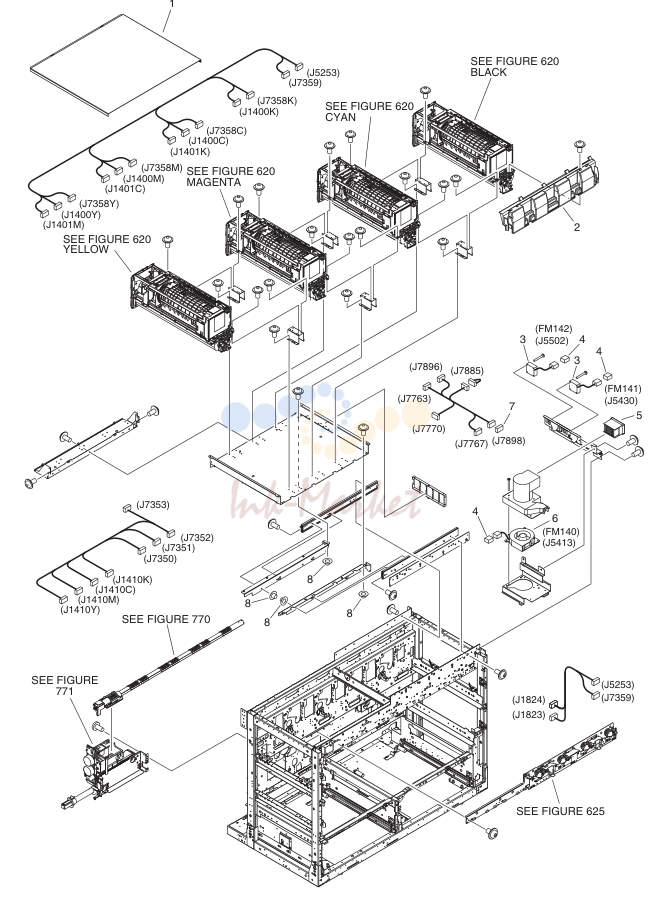

- INTERNAL COMPONENTS 6 (Main station)

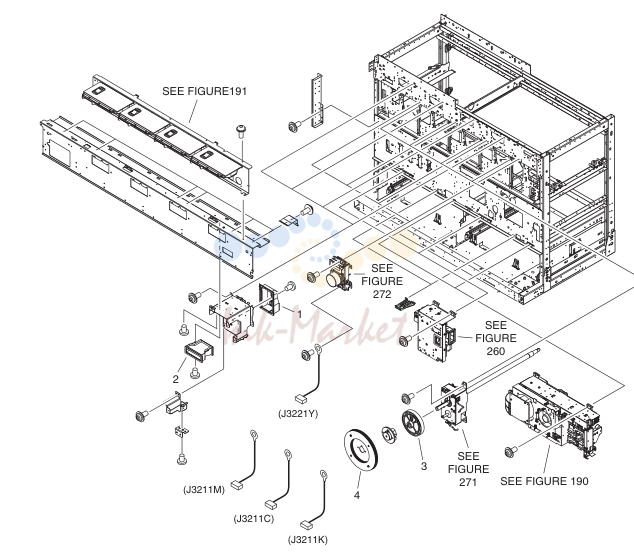

- MACHINE REAR PLATE 1 (Main station)

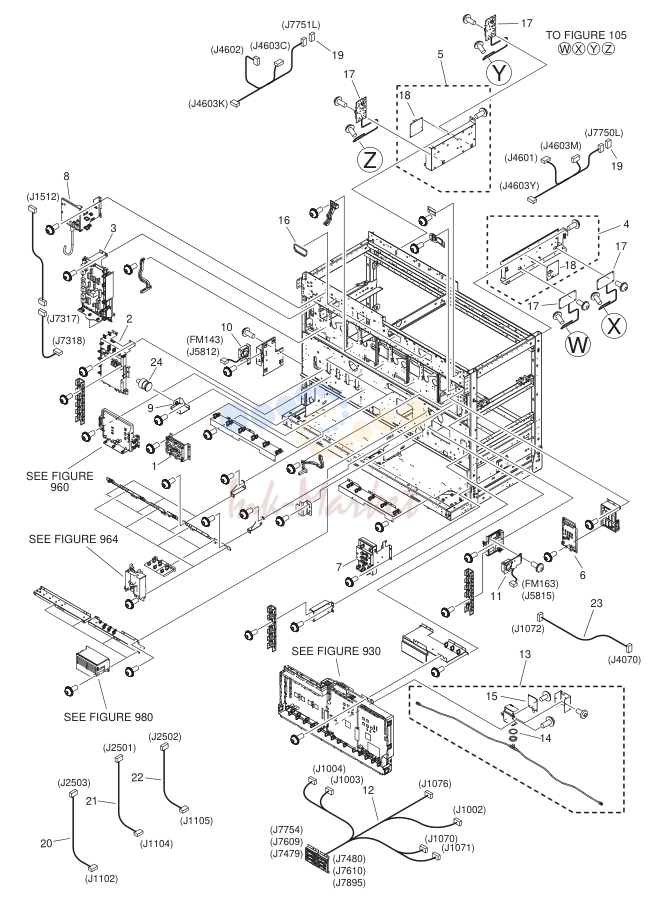

- MACHINE REAR PLATE 2 (Main station)

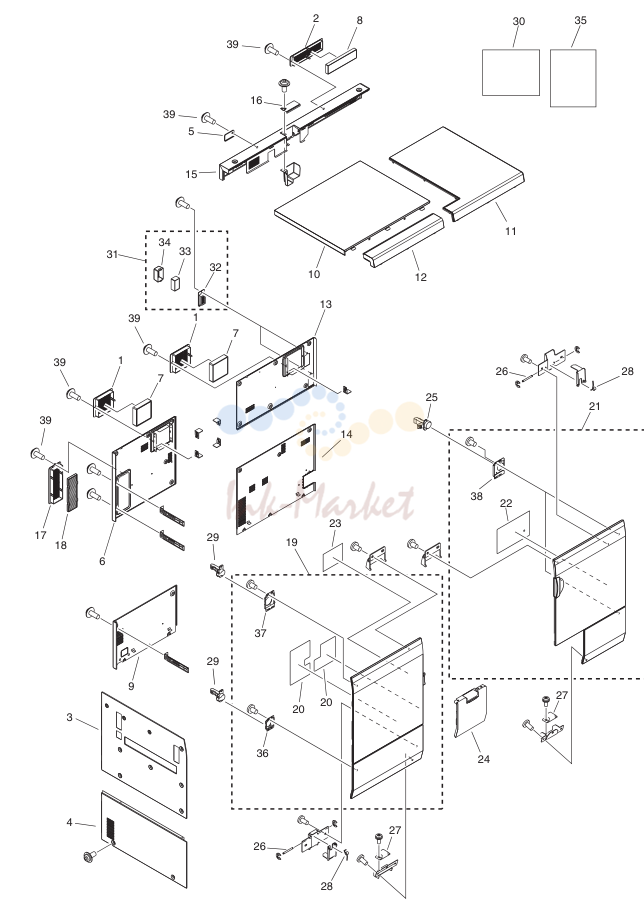

- EXTERNAL COVERS, PANELS, ETC. (Sub station)

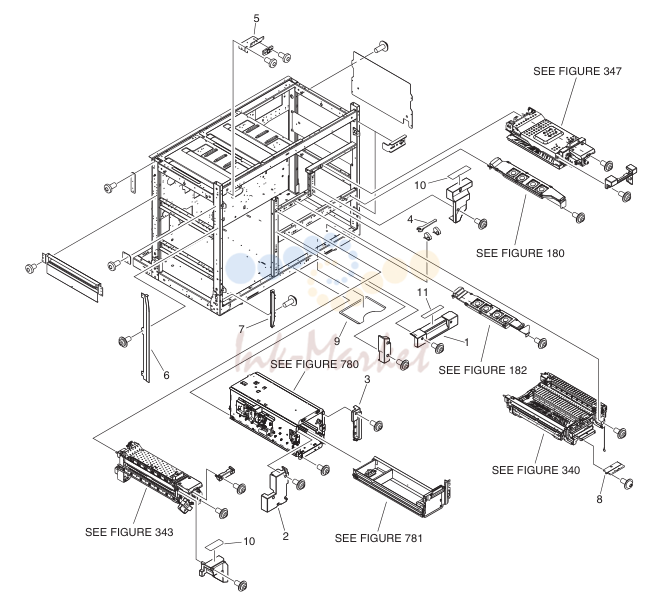

- INTERNAL COMPONENTS 1 (Sub station)
- INTERNAL COMPONENTS 2 (Sub station)
- INTERNAL COMPONENTS 3 (Sub station)
- MACHINE REAR PLATE 1 (Sub station)
- MACHINE REAR PLATE 2 (Sub station)
- POWER STATION крышка в сборе
- POWER STATION в сборе
- CONTROL PANEL в сборе
- DUCT, FIRST EXHAUST
- FAN MOUNT в сборе, OUTER
- FAN MOUNT в сборе
- PRIMARY EXHAUST FAN в сборе
- DRUM DRIVE в сборе
- FIXING DRIVE в сборе
- PAPER STOCK в сборе
- PAPER PICK-UP в сборе
- REGIST.PAPER FEEDER в сборе
- PRE-REGISTRATION FEED в сборе
- PRE-REGIST. FEEDER UPPER ASS'Y
- PRE-REGIST. FEEDER LOWER ASS'Y
- 2ND TRNSFR. ELIM. ASS'Y, REAR
- VERTICAL PATH в сборе
- RIGHT DOOR в сборе
- VERTICAL PATH MAIN в сборе
- TURN в сборе
- PRE-FIXING PAPER FEED в сборе
- 2ND TRNS.FRAME/FIX. F.D в сборе
- 2ND TRNS. BASE PLATE в сборе
- SECONDARY TRANSFER в сборе
- LOWER PAPER FEED в сборе
- LOWER PAPER FEED в сборе, UPPER
- LOWER PAPER FEED в сборе, LOWER
- FIXING/FEED в сборе, CENTER
- FIXING/FEED в сборе, CENTER LW.
- FIXING/FEED в сборе, CENTER UP.
- FIXING/FEED в сборе, LEFT
- FIXING/FEED в сборе, LEFT UPPER
- FIXING/FEED в сборе, LEFT MIDDLE
- FIXING/FEED в сборе, LEFT LOWER
- FIXING/FEED в сборе, RIGHT UPPER
- FIXING/FEED в сборе, RIGHT LOWER
- REVERSE DELIVERY в сборе
- DELIVERY GUIDE в сборе, UPPER
- REVERSE в сборе
- REVERSE GUIDE в сборе, LOWER
- DELIVERY GUIDE в сборе, LOWER
- DUPLEX LEFT в сборе
- DUPLEX CENTER в сборе
- DUPLEX RIGHT в сборе
- DUPLEXING DECURLER в сборе
- DUPLEXING в сборе, RIGHT
- DUPLEXING в сборе, LEFT
- PULL-OUT ROLLER LEFT ASS'Y
- PULL-OUT ROLLER RIGHT ASS'Y
- SEE FIGURE 331
- D KIT в сборе
- I.T.B. в сборе
- SEE FIGURE 536
- I.T.B. UPPER FRAME в сборе
- I.T.B. CLEANER в сборе
- I.T.B. WEB в сборе
- EDGE REGISTRATION DETECT ASS'Y
- PRIMARY CORONA в сборе
- PROCESSOR KIT в сборе
- DEVELOPING RAIL в сборе
- DEVELOPING PRESSURE в сборе
- HOPPER в сборе
- BUFFER в сборе
- TONER FEED ASS'Y
- DEVELOPING ASSEMBY
- WASTE TONER BUFFER в сборе
- WASTE TONER COLLECTION ASS'Y
- WASTE TONER BOTTLE TRAY ASS'Y
- FIRST FIXING в сборе
- INNER PAPER DELIVERY ASS'Y, 1
- FIXING BELT в сборе
- FIXING INTERMEDIATE ASS'Y, 1
- FIRST FIXING в сборе, UPPER
- FIRST FIXING в сборе, LOWER
- CLEANER DRIVE в сборе
- FIXING CLEANER в сборе
- EXTERNAL HEATING в сборе
- SECOND FIXING в сборе
- FIXING INTERMEDIATE в сборе, 2
- SECOND FIXING в сборе, UPPER
- INNER PAPER DELIVERY в сборе, 2
- SECOND FIXING в сборе, LOWER
- SECOND FIXING MOUNT в сборе
- CONTROLLER BOX в сборе
- MAIN CONTROLLER плата в сборе, M
- MAIN CONTROLLER плата в сборе, P
- V.PATH/L.FEED DRIVER плата в сборе
- CABLE узел

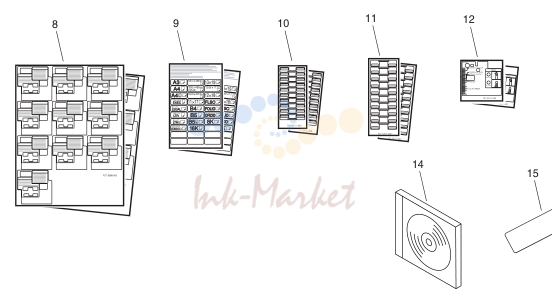

ACCESSORIES
| № | Артикул | Наименование |
|---|---|---|
| 1 | FM2-2058-000 запросить цену → | BOTTLE, WASTE TONER |
| 2 | FL2-9289-000 запросить цену → | CLEANER B |
| 3 | FL2-9290-000 запросить цену → | CLEANER A |
| 4 | FL2-4088-000 запросить цену → | FENNEL, ABS |
| 5 | XZ9-0281-000 запросить цену → | BLOWER BRUSH |
| 6 | FC7-9708-000 запросить цену → | COVER, TOOL |
| 7 | FC7-3482-000 запросить цену → | CASE, COLOR DEVELOPING |
| 8 | FC7-5586-000 запросить цену → | LABEL, SIZE CHANGE PROCESS EXCEPT Japanese |
| 9 | FU6-8216-000 запросить цену → | LABEL, PAPER SIZE |
| 10 | FC7-9672-000 запросить цену → | LABEL, EXCHANGE, FRONT |
| 11 | FC7-9673-000 запросить цену → | LABEL, EXCHANGE, REAR |
| 12 | FC7-5587-000 запросить цену → | LABEL, WIDTH SIZE A/B SIZE |
| 12 | FC7-9674-000 запросить цену → | LABEL, WIDTH SIZE, INCH INCH SIZE |
| 13 | FC7-9718-000 запросить цену → | LABEL, PAPER SUPPLY CAUTION, O |
| 14 | FK2-4648-000 запросить цену → | CD-ROM, SOFTWARE FOR MEAP C7000VP Japanese C7000VP/C6000VP |
| 14 | FK2-4649-000 запросить цену → | CD-ROM, SOFTWARE FOR MEAP English C7000VP Simplified |
| 14 | FK2-4654-000 запросить цену → | CD-ROM, SOFTWARE FOR MEAP Chinese |
| 14 | FK2-4662-000 запросить цену → | CD-ROM, SOFTWARE FOR MEAP C6000 Japanese C6000 English/French/ |
| 14 | FK2-4664-000 запросить цену → | CD-ROM, SOFTWARE FOR MEAP Italian/German/Spanish |
| 14 | FK2-4665-000 запросить цену → | CD-ROM, SOFTWARE FOR MEAP C6000 Simplified Chinese |
| 15 | FC8-3800-000 запросить цену → | SHEET, TONER BREAK UP |

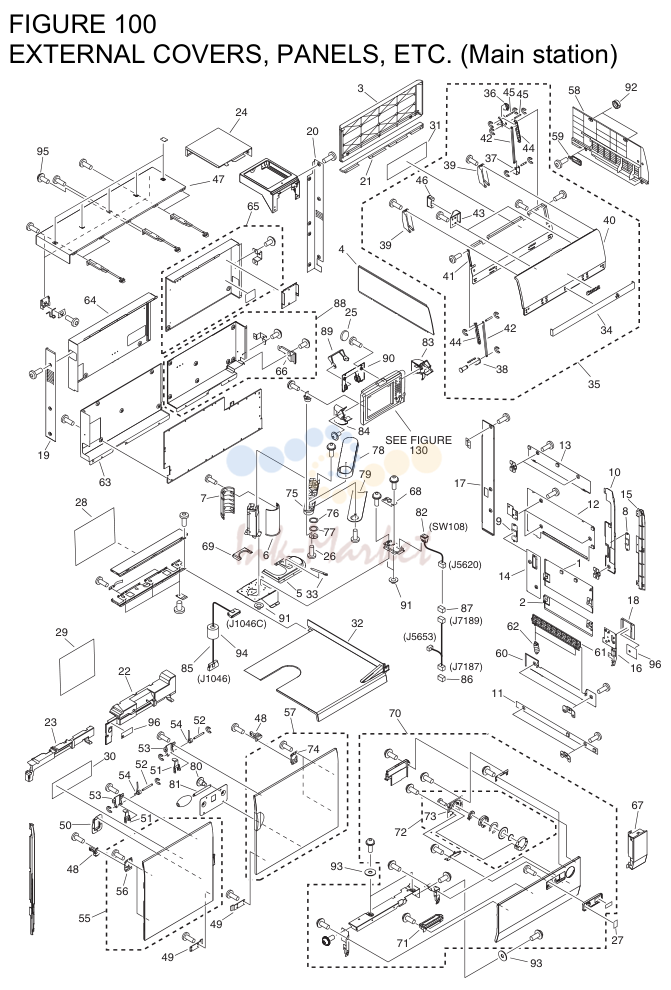

EXTERNAL COVERS, PANELS, ETC. (Main station)
| № | Артикул | Наименование |
|---|---|---|
| 1 | FL2-2302-000 запросить цену → | COVER, RIGHT DOOR, CENTER |
| 2 | FC6-0104-000 запросить цену → | COVER, RIGHT DOOR, LOWER |
| 3 | FC6-3200-000 запросить цену → | PANEL, REAR |
| 4 | FC6-3205-000 запросить цену → | PANEL, LEFT |
| 5 | FC6-8143-000 запросить цену → | COVER, SWITCH |
| 7 | FC6-8145-000 запросить цену → | COVER, PILLAR, REAR |
| 8 | FC7-1825-000 запросить цену → | COVER, HOOK, 1 |
| 9 | FC7-1826-000 запросить цену → | COVER, HOOK, 2 |
| 10 | FL2-7221-000 запросить цену → | PANEL, RIGHT, 1 |
| 11 | FL2-7222-000 запросить цену → | PANEL, RIGHT, 2 |
| 12 | FL2-7223-000 запросить цену → | PANEL, RIGHT, 3 |
| 13 | FL2-7224-000 запросить цену → | PANEL, RIGHT, 4 |
| 14 | FC7-1835-000 запросить цену → | PANEL, RIGHT, 5 |
| 15 | FC7-1836-000 запросить цену → | PANEL, RIGHT, 6 |
| 16 | FC7-1837-000 запросить цену → | PANEL, RIGHT, 7 |
| 17 | FC7-1848-000 запросить цену → | PANEL, RIGHT, 8 |
| 18 | FC7-1838-000 запросить цену → | COVER, JAM DIAL |
| 19 | FC7-1882-000 запросить цену → | PANEL, REAR, LEFT |
| 20 | FC7-1888-000 запросить цену → | PANEL, REAR, RIGHT |
| 21 | FC7-2255-000 запросить цену → | PANEL, REAR UPPER RIGHT, 2 |
| 22 | FC7-4021-000 запросить цену → | COVER, RIGHT DECK, INNER |
| 23 | FC7-4022-000 запросить цену → | COVER, LEFT DECK, INNER |
| 24 | FL2-7127-000 запросить цену → | COVER, REAR UPPER, RIGHT, 1 |
| 25 | FC6-6824-000 запросить цену → | RUBBER COVER |
| 26 | FB6-0439-020 запросить цену → | SCREW, M4 |
| 27 | FC7-5592-000 запросить цену → | LABEL, DECK NUMBER |
| 28 | FC7-5643-000 запросить цену → | LABEL, UNIVERSAL |
| 29 | FC7-5644-000 запросить цену → | LABEL, OPERATION, 1 Japanese |
| 29 | FC7-5645-000 запросить цену → | LABEL, OPERATION, 1 English |
| 29 | FC7-5646-000 запросить цену → | LABEL, OPERATION, 1 French |
| 29 | FC7-5647-000 запросить цену → | LABEL, OPERATION, 1 German |
| 29 | FC7-5648-000 запросить цену → | LABEL, OPERATION, 1 Italian |
| 29 | FC7-5649-000 запросить цену → | LABEL, OPERATION, 1 Spanish |
| 29 | FC7-5650-000 запросить цену → | LABEL, OPERATION, 1 Portuguese |
| 29 | FC7-5652-000 запросить цену → | LABEL, OPERATION, 1 Korean |
| 30 | FC7-5668-000 запросить цену → | LABEL, OPERATION, 2 Japanese |
| 30 | FC7-5669-000 запросить цену → | LABEL, OPERATION, 2 English |
| 30 | FC7-5670-000 запросить цену → | LABEL, OPERATION, 2 French |
| 30 | FC7-5671-000 запросить цену → | LABEL, OPERATION, 2 German |
| 30 | FC7-5672-000 запросить цену → | LABEL, OPERATION, 2 Italian |
| 30 | FC7-5674-000 запросить цену → | LABEL, OPERATION, 2 Portuguese |
| 30 | FC7-5673-000 запросить цену → | LABEL, OPERATION, 2 Spanish |
| 30 | FC7-5676-000 запросить цену → | LABEL, OPERATION, 2 Korean |
| 31 | FC7-5654-000 запросить цену → | LABEL, HOPPER C7000VP/C6000VP UL C7000VP/C6000VP JP/ |
| 31 | FC7-5655-000 запросить цену → | LABEL, HOPPER CN/EUR, C6000 EUR |
| 31 | FC8-6817-000 запросить цену → | LABEL, HOPPER C6000 UL |
| 31 | FC8-6818-000 запросить цену → | LABEL, HOPPER C6000 JP/CN |
| 32 | FL2-1890-000 запросить цену → | PANEL, LEFT UPPER |
| 33 | FC7-3068-000 запросить цену → | PEN, TOUCH PANEL |
| 34 | FL2-2386-000 запросить цену → | EMBLEM C7000VP |
| 34 | FL2-2388-000 запросить цену → | EMBLEM C6000 |
| 34 | FL2-2389-000 запросить цену → | EMBLEM C6000VP |
| 35 | FM2-2036-000 запросить цену → | COVER, CARTRIDGE |
| 36 | FC6-2302-000 запросить цену → | DAMPER |
| 37 | FC6-2318-000 запросить цену → | HOLDER, STOPPER, RIGHT |
| 38 | FC6-2319-000 запросить цену → | HOLDER, STOPPER, LEFT |
| 39 | FC6-3202-000 запросить цену → | COVER, RACK |
| 40 | FC6-3208-000 запросить цену → | COVER, CARTRIDGE |
| 41 | FC6-3209-000 запросить цену → | BASE, CARTRIDGE COVER |
| 42 | FC6-3211-000 запросить цену → | STOPPER, DOOR |
| 43 | FC6-3215-000 запросить цену → | HOLDER, MAGNET |
| 44 | FC6-3218-000 запросить цену → | RACK, COVER, RIGHT |
| 45 | FC6-3219-000 запросить цену → | SHAFT, COVER RACK, RIGHT |
| 46 | XZ9-0603-000 запросить цену → | CATCH, MAGNET |
| 47 | FC7-2253-000 запросить цену → | COVER, REAR UPPER, LEFT |
| 48 | FC5-8660-000 запросить цену → | LOCK, ONE-TOUCH |
| 49 | FC6-3175-000 запросить цену → | SUPPORT, MAGNET, LOWER |
| 50 | FC7-1845-000 запросить цену → | PLATE, REG. FRAME HANDLE FP |
| 51 | FC7-4575-000 запросить цену → | PLATE, SWITCH PUSHING SWING |
| 52 | FC7-4576-000 запросить цену → | SHAFT, SWING |
| 53 | FC6-3176-000 запросить цену → | PLATE, SWITCH PUSHING FIXED |
| 54 | FU6-2544-000 запросить цену → | SPRING, TORSION |
| 55 | FM3-0288-000 запросить цену → | DOOR, FRONT, LEFT |
| 56 | FC6-3133-000 запросить цену → | SUPPORT, HINGE MOUNTING, 1 |
| 57 | FM3-0289-000 запросить цену → | DOOR, FRONT, RIGHT |
| 58 | FC6-3203-000 запросить цену → | PANEL, RIGHT |
| 59 | FC6-3204-000 запросить цену → | PANEL, RIGHT, SMALL |
| 60 | FC6-0101-000 запросить цену → | COVER, RIGHT LOWER |
| 61 | FC6-0102-000 запросить цену → | COVER, RIGHT |
| 62 | FU5-2989-000 запросить цену → | SPRING, TENSION |
| 63 | FM3-0299-000 запросить цену → | COVER, SHIELD, LEFT LOWER |
| 64 | FM3-0300-000 запросить цену → | COVER, SHIELD, LEFT UPPER |
| 65 | FM3-0301-000 запросить цену → | COVER, SHIELD, RIGHT UPPER |
| 66 | FC7-1884-000 запросить цену → | COVER, COUPLING |
| 67 | FM3-0304-000 запросить цену → | COVER, FRONT RIGHT, LOWER |
| 68 | FC6-8149-000 запросить цену → | COVER, KEY |
| 69 | FC6-8152-000 запросить цену → | COVER, SWITCH, SMALL |
| 70 | FM3-0303-000 запросить цену → | DECK крышка в сборе, FRONT |
| 71 | FC7-3318-000 запросить цену → | LEVER, C./STEPPED DECK FOR, L. |
| 72 | FM2-1999-000 запросить цену → | PAPER STOCK DISPLAY в сборе |
| 73 | FM2-7630-000 запросить цену → | INDICATOR DRIVER в сборе |
| 74 | FC6-8041-000 запросить цену → | SUPPORT, HINGE MOUNTING, 3 |
| 75 | FB6-0433-000 запросить цену → | ARM |
| 76 | FC6-5731-000 запросить цену → | WASHER,WAVE |
| 77 | FC7-0223-000 запросить цену → | SHEET |
| 78 | FC6-5614-000 запросить цену → | COVER, ARM, 1 |
| 79 | FL2-2382-000 запросить цену → | COVER, ARM, LOWER |
| 80 | FU5-9210-000 запросить цену → | SCREW, STEPPED, M4 |
| 81 | FU6-2568-000 запросить цену → | SPRING, TENSION |
| 82 | FM3-0419-000 запросить цену → | MAIN SWITCH в сборе SW108 |
| 83 | FC6-4961-000 запросить цену → | COVER, HINGE, RIGHT |
| 84 | FC6-4960-000 запросить цену → | COVER, HINGE, LEFT |
| 85 | FK2-2667-000 запросить цену → | CABLE, UI |
| 86 | VS1-7177-002 запросить цену → | CONNECTOR, SNAP TIGHT, BK |
| 87 | VS1-7177-004 запросить цену → | CONNECTOR, SNAP TIGHT, BK |
| 88 | FM3-0302-000 запросить цену → | COVER, SHIELD, RIGHT LOWER |
| 89 | FC6-4959-000 запросить цену → | COVER, SLIDE |
| 90 | FC6-4958-000 запросить цену → | COVER, HINGE |
| 91 | FA9-3684-000 запросить цену → | CUP |
| 92 | FB6-3771-000 запросить цену → | COVER, RUBBER |
| 93 | FC7-7708-000 запросить цену → | WASHER |
| 94 | WE8-5689-000 запросить цену → | FILTER, NOISE(RING CORE) |
| 95 | FU5-9230-000 запросить цену → | SCREW, TP, M4X6(YELLOW) |
| 96 | FC8-2990-000 запросить цену → | LABEL, MAIN STATION LANGUAGE 2 Japanese |
| 96 | FC8-3641-000 запросить цену → | LABEL, MAIN STATION LANGUAGE 2 English |
| 96 | FC8-3642-000 запросить цену → | LABEL, MAIN STATION LANGUAGE 2 French |
| 96 | FC8-3643-000 запросить цену → | LABEL, MAIN STATION LANGUAGE 2 German |
| 96 | FC8-3644-000 запросить цену → | LABEL, MAIN STATION LANGUAGE 2 Italian |
| 96 | FC8-3645-000 запросить цену → | LABEL, MAIN STATION LANGUAGE 2 Spanish |
| 96 | FC8-3646-000 запросить цену → | LABEL, MAIN STATION LANGUAGE 2 Portuguese |
| 96 | FC8-3648-000 запросить цену → | LABEL, MAIN STATION LANGUAGE 2 Korean |
| 96 | FC8-3649-000 запросить цену → | LABEL, MAIN STATION LANGUAGE 2 Simplified Chinese |
INTERNAL COMPONENTS 1 (Main station)
| № | Артикул | Наименование |
|---|---|---|
| 1 | FC7-1843-000 запросить цену → | COVER, INNER |
| 2 | FK2-3118-000 запросить цену → | CABLE, LASER, YELLOW |
| 3 | FK2-3119-000 запросить цену → | CABLE, LASER, MAGENTA |
| 4 | FK2-3120-000 запросить цену → | CABLE, LASER, CYAN |
| 5 | FK2-3121-000 запросить цену → | CABLE, LASER, BLACK |
| 6 | VS1-7177-003 запросить цену → | CONNECTOR, SNAP TIGHT, BK |
| 7 | FC5-8112-000 запросить цену → | RAIL, STOCK SLIDE |
| 8 | FU5-9207-000 запросить цену → | SCREW, BOLT, HEX HEAD, M8X16 |
| 9 | XZ9-0565-000 запросить цену → | CASTER |
| 10 | XZ9-0574-000 запросить цену → | BOLT,ADJUSTING |
| 11 | FU5-2791-000 запросить цену → | SPRING, COMPRESSION |
| 12 | FM3-0314-000 запросить цену → | FAN, LASER COOLING FM102-105 |
| 13 | FC7-7542-000 запросить цену → | COVER, LEVER, 2 |
| 14 | FC7-7544-000 запросить цену → | SHAFT, LEVER TURN, 2 |
| 15 | FC7-9747-000 запросить цену → | BUSHING |
| 16 | VS1-7177-006 запросить цену → | CONNECTOR, SNAP TIGHT, BK |
| 17 | VS1-7164-028 запросить цену → | CONNECTOR, SNAP TIGHT, BK |
| 18 | VS1-7173-012 запросить цену → | CONNECTOR, SNAP TIGHT, 12P, W |
| 19 | VS1-7177-004 запросить цену → | CONNECTOR, SNAP TIGHT, BK |
| 20 | FU5-9234-000 запросить цену → | SCREW, STEPPED,M4(YELLOW) |
| 21 | FA9-3684-000 запросить цену → | CUP |
| 22 | XA9-1788-000 запросить цену → | SCREW, MACH.,TRUSS HEAD,M4X6 |
INTERNAL COMPONENTS 2 (Main station)
| № | Артикул | Наименование |
|---|---|---|
| 1 | FM2-2012-000 запросить цену → | ENVIRONMENT SENSOR узел |
| 2 | FK2-3100-000 запросить цену → | FAN FM160,161 |
| 3 | FM2-2147-000 запросить цену → | REGIST. MOUNTING GUIDE ASS'Y |
| 4 | FM2-2148-000 запросить цену → | REGIST. PATCH DRAWER ASS'Y |
| 5 | FM2-2155-000 запросить цену → | REG. PATCH SENSOR в сборе |
| 6 | FL2-2023-000 запросить цену → | PLATE, REG, PATCHC SENSOR PAD |
| 7 | FM2-9256-000 запросить цену → | REG. DETECT SENSOR плата ASS'Y |
| 8 | FC7-2465-000 запросить цену → | SPRING, TORSION |
| 9 | FC7-2638-000 запросить цену → | FLAG, SENSOR |
| 10 | FK2-0149-000 запросить цену → | PHOTO-INTERRUPTER, TLP1252(C6) PS613,713 |
| 11 | VS1-7177-003 запросить цену → | CONNECTOR, SNAP TIGHT, BK |
| 12 | FC7-7716-000 запросить цену → | STOPPER, SENSOR |
| 13 | FM2-2051-000 запросить цену → | COOLING FAN DUCT ASS'Y, YELLOW |
| 14 | FM3-0418-000 запросить цену → | CABLE, P- KIT SIDE FAN |
| 15 | VS1-7177-004 запросить цену → | CONNECTOR, SNAP TIGHT, BK |
| 16 | VS1-7177-005 запросить цену → | CONNECTOR, SNAP TIGHT, BK |
| 17 | FC7-2409-000 запросить цену → | BUSHING |
| 18 | FK2-2976-000 запросить цену → | CABLE, FLAT, 1 |
| 19 | FK2-2977-000 запросить цену → | CABLE, FLAT, 2 |
| 20 | VS1-7164-020 запросить цену → | CONNECTOR, SNAP TIGHT, BK |
| 21 | FC7-5587-000 запросить цену → | LABEL, WIDTH JP, EUR, CN |
| 21 | FC7-9674-000 запросить цену → | LABEL, WIDTH UL |
| 22 | FU5-9223-000 запросить цену → | SCREW, BH3X6(YELLOW) |
| 23 | FC7-9568-000 запросить цену → | COVER, OUTLET |
| 24 | FC7-7708-000 запросить цену → | WASHER |
| 25 | FC7-9717-000 запросить цену → | LABEL, PAPER INDICATION JP |
INTERNAL COMPONENTS 3 (Main station)
| № | Артикул | Наименование |
|---|---|---|
| 1 | FC6-8239-000 запросить цену → | COVER, INNER, 1 |
| 2 | FC6-8407-000 запросить цену → | COVER, CONNECTOR |
| 3 | FC7-1846-000 запросить цену → | COVER, INNER |
| 4 | FC7-1847-000 запросить цену → | COVER, INNER, 2 |
| 5 | FM2-8521-000 запросить цену → | CABLE, 2 FIXING/ FEEDER, 1 |
| 6 | FC5-8661-000 запросить цену → | PLATE, MOUNTING |
| 7 | FM2-8587-000 запросить цену → | CABLE, RELAY |
| 8 | FM2-2123-000 запросить цену → | 2ND TRNSFR. DRAWER ASS'Y |
| 9 | FU5-3207-000 запросить цену → | PULLEY, 20T |
| 10 | FM2-9294-000 запросить цену → | REGISTRATION DRAWER в сборе |
| 11 | FM2-9303-000 запросить цену → | ROLLER, DUPLEXING GUIDE |
| 12 | FA9-2112-000 запросить цену → | BUSHING, PL |
| 13 | FC5-8165-000 запросить цену → | KNOB, EXTRACTION |
| 14 | XF2-3607-260 запросить цену → | BELT, TIMING |
| 15 | FS1-9169-000 запросить цену → | SCREW, STEPPED |
| 16 | FS2-9012-000 запросить цену → | SCREW, STEPPED M2.2 |
| 17 | FU5-9208-000 запросить цену → | SCREW, STEPPED, M4 |
| 18 | FC6-7877-000 запросить цену → | COVER, INNER, CENTER |
| 19 | FC6-7878-000 запросить цену → | COVER, INNER, RIGHT |
| 20 | VS1-7173-003 запросить цену → | CONNECTOR, SNAP TIGHT, 3P, W |
| 21 | VS1-7173-008 запросить цену → | CONNECTOR, SNAP TIGHT, 8P, W |
INTERNAL COMPONENTS 4 (Main station)
| № | Артикул | Наименование |
|---|---|---|
| 1 | FL2-1887-000 запросить цену → | GLASS, DUST-PROOF |
| 2 | FM2-2079-000 запросить цену → | P- KIT DRAWER в сборе |
| 3 | FL2-1963-000 запросить цену → | DUCT, PRIMARY EXHAUST, LOWER |
| 4 | FL2-6258-000 запросить цену → | DUCT, PRIMARY EXHAUST, UPPER |
| 5 | FC7-9747-000 запросить цену → | BUSHING |
| 6 | FS2-6022-000 запросить цену → | MOUNT, P- KIT CABLE GUIDE |
| 7 | FC6-8490-000 запросить цену → | COVER, DRUM SHAFT KNOB |
| 8 | FC2-2121-000 запросить цену → | WASHER |
| 9 | FC6-8483-000 запросить цену → | LEVER, INNER COVER |
| 10 | FC6-8484-000 запросить цену → | STOPPER, INNER COVER |
| 11 | FC7-7551-000 запросить цену → | COVER_EXTERNAL_BOOK RT. UP. |
| 12 | FC5-8890-000 запросить цену → | KNOB, DRUM SHAFT |
| 13 | FC7-5719-000 запросить цену → | LABEL, NIP PREVENTION |
| 14 | FS6-8822-000 запросить цену → | LABEL, WARNIG LASER |
| 15 | FU5-9234-000 запросить цену → | W, STEPPED,M4(YELLOW) |
| 16 | FU5-9226-000 запросить цену → | SCREW, W/WASHER, M4X16(YELLOW) |
| 17 | FU5-8547-000 запросить цену → | LABEL, PAPER INDICATION |
| 18 | FU5-9224-000 запросить цену → | SCREW, BH4X6(YELLOW) |
| 19 | FU5-9225-000 запросить цену → | SCREW, W/WASHER, M4X10(YELLOW) |
INTERNAL COMPONENTS 5 (Main station)
| № | Артикул | Наименование |
|---|---|---|
| 1 | FM2-2136-000 запросить цену → | GUIDE, I.T.B. PUSH-ON |
| 2 | FU5-9234-000 запросить цену → | SCREW, STEPPED,M4(YELLOW) |
| 3 | FM2-9268-000 запросить цену → | I.T.B. DRAWER в сборе, A1 |
| 4 | FM2-9269-000 запросить цену → | I.T.B. DRAWER в сборе, A2 |
| 5 | FM2-9270-000 запросить цену → | I.T.B. DRAWER в сборе, B |
| 6 | FM2-9271-000 запросить цену → | I.T.B. DRAWER в сборе, C |
| 7 | FM2-9272-000 запросить цену → | I.T.B. DRAWER в сборе, D |
| 8 | FC6-8483-000 запросить цену → | LEVER, INNER COVER |
| 9 | FC6-8484-000 запросить цену → | STOPPER, INNER COVER |
| 10 | FC7-9747-000 запросить цену → | BUSHING |
| 11 | FL2-8410-000 запросить цену → | SHEET, PROCESSOR KIT, UPPER |
| 12 | FA9-3684-000 запросить цену → | CUP |
| 13 | FS6-8822-000 запросить цену → | LABEL, WARNIG LASER |
| 14 | FL2-8411-000 запросить цену → | SHEET, PROCESSOR KIT, UPPER |
INTERNAL COMPONENTS 6 (Main station)
| № | Артикул | Наименование |
|---|---|---|
| 1 | FC6-3198-000 запросить цену → | COVER, HOPPER, TOP |
| 2 | FC6-3199-000 запросить цену → | COVER, HOPPER, INNER |
| 3 | FK2-3100-000 запросить цену → | FAN FM141,142 |
| 4 | VS1-7177-004 запросить цену → | CONNECTOR, SNAP TIGHT, BK |
| 5 | FC7-7547-000 запросить цену → | FILTER, PRIMARY INHALATION |
| 6 | FK2-3098-000 запросить цену → | FAN FM140 |
| 7 | VS1-7177-006 запросить цену → | CONNECTOR, SNAP TIGHT, BK |
| 8 | FA9-3684-000 запросить цену → | CUP |
MACHINE REAR PLATE 1 (Main station)
| № | Артикул | Наименование |
|---|---|---|
| 1 | FL2-1917-000 запросить цену → | DUCT, EXHAUST CONNECT, IN |
| 2 | FL2-1918-000 запросить цену → | DUCT, EXHAUST CONNECT, OUT |
| 3 | FM2-8996-000 запросить цену → | DRUM DRIVE GEAR в сборе |
| 4 | FC8-6789-000 запросить цену → | FLYWHEEL |
MACHINE REAR PLATE 2 (Main station)
| № | Артикул | Наименование |
|---|---|---|
| 1 | FM2-2252-000 запросить цену → | DC CONT. POWER плата ASS'Y |
| 2 | FM2-2253-000 запросить цену → | ENV. HEATER DRIVER плата ASS'Y |
| 3 | FM2-2254-000 запросить цену → | POWER SUPPLY CONNECT плата ASS'Y |
| 4 | FM2-2256-000 запросить цену → | ENV. MEASURING плата ASS'Y, LEFT |
| 5 | FM2-2257-000 запросить цену → | ENV. MEASURING плата ASS'Y, RIGH |
| 6 | FM2-2260-000 запросить цену → | FIXING/FEEDER DRIVER плата ASS'Y |
| 7 | FM2-2261-000 запросить цену → | AC CABLE MOUNT в сборе |
| 8 | FM2-2262-000 запросить цену → | DC CABLE MOUNT в сборе |
| 9 | FM2-9050-000 запросить цену → | CONNECTOR в сборе |
| 10 | FM2-9052-000 запросить цену → | COOLING FAN в сборе, 1 FM143 |
| 11 | FM2-9053-000 запросить цену → | COOLING FAN в сборе, 2 FM163 |
| 12 | FM2-9287-000 запросить цену → | DRAWER в сборе |
| 13 | FM2-9073-000 запросить цену → | TRANSCEIVER плата в сборе |
| 14 | FC7-0616-000 запросить цену → | WASHER, TOOTHED LOCK |
| 15 | FM2-4358-000 запросить цену → | INTERFACE плата в сборе |
| 16 | FC6-0175-000 запросить цену → | BUSHING, MOUNT |
| 17 | FM2-9295-000 запросить цену → | POTENTIAL MEASURING в сборе |
| 18 | FM2-7717-000 запросить цену → | ENVIRONMENT MEASURING плата узел |
| 19 | VS1-7173-014 запросить цену → | CONNECTOR, SNAP TIGHT, 14P, W |
| 20 | FK2-3115-000 запросить цену → | CABLE, DDI-P, 1 |
| 21 | FK2-3116-000 запросить цену → | CABLE, DDI-P, 2 |
| 22 | FK2-3117-000 запросить цену → | CABLE, DDI-P, 3 |
| 23 | FK2-3122-000 запросить цену → | CABLE, SERIAL |
| 24 | WS6-5201-000 запросить цену → | TERMINATOR |
EXTERNAL COVERS, PANELS, ETC. (Sub station)
| № | Артикул | Наименование |
|---|---|---|
| 1 | FC6-2034-000 запросить цену → | COVER, FIXING FILTER |
| 2 | FC6-8583-000 запросить цену → | COVER, FILTER, REAR UPPER |
| 3 | FC6-8337-000 запросить цену → | PANEL, LEFT, UPPER |
| 4 | FC6-8338-000 запросить цену → | PANEL, LEFT, LOWER |
| 5 | FC6-8341-000 запросить цену → | COVER, TOP PLATE BLANKING |
| 6 | FC7-1892-000 запросить цену → | COVER, REAR, LEFT UPPER |
| 7 | FC6-2035-000 запросить цену → | FILTER, OZONE |
| 8 | FC6-8411-000 запросить цену → | FILTER, OZONE |
| 9 | FL2-7887-000 запросить цену → | COVER, REAR, LEFT LOWER |
| 10 | FL2-1877-000 запросить цену → | COVER, LEFT UPPER |
| 11 | FL2-1878-000 запросить цену → | COVER, RIGHT UPPER |
| 12 | FL2-1879-000 запросить цену → | COVER, LEFT UPPER, FRONT |
| 13 | FL2-2080-000 запросить цену → | PANEL, REAR, RIGHT UPPER |
| 14 | FL2-2081-000 запросить цену → | PANEL, REAR, RIGHT LOWER |
| 15 | FL2-4181-000 запросить цену → | COVER, REAR UPPER |
| 16 | FL2-4182-000 запросить цену → | COVER, BLANKING, REAR UPPER |
| 17 | FC5-9987-000 запросить цену → | COVER, PAPER DELIVERY FILTER |
| 18 | FC5-9988-000 запросить цену → | FILTER, DELIVERY ELECTROSTATIC |
| 19 | FM3-0290-000 запросить цену → | DOOR, LEFT |
| 20 | FC7-5642-000 запросить цену → | LABEL, FRONT DOOR, LEFT |
| 21 | FM3-0287-000 запросить цену → | DOOR, RIGHT |
| 22 | FC7-5641-000 запросить цену → | LABEL, FRONT DOOR, RIGHT |
| 23 | FC7-5679-000 запросить цену → | LABEL, OPERATION,3 English |
| 23 | FC7-5680-000 запросить цену → | LABEL, OPERATION,3 French |
| 23 | FC7-5681-000 запросить цену → | LABEL, OPERATION,3 German |
| 23 | FC7-5682-000 запросить цену → | LABEL, OPERATION,3 Italian |
| 23 | FC7-5678-000 запросить цену → | LABEL, OPERATION,3 Japanese |
| 23 | FC7-5686-000 запросить цену → | LABEL, OPERATION,3 Korean |
| 23 | FC7-5684-000 запросить цену → | LABEL, OPERATION,3 Portuguese |
| 23 | FC7-5683-000 запросить цену → | LABEL, OPERATION,3 Spanish |
| 23 | FC7-5687-000 запросить цену → | LABEL, OPERATION,3 Simplified Chinese |
| 24 | FM2-2071-000 запросить цену → | COVER, WASTE TONER BOTTLE |
| 25 | FC7-3458-000 запросить цену → | HINGE |
| 26 | FC7-4576-000 запросить цену → | SHAFT, SWING |
| 27 | XZ9-0614-000 запросить цену → | MAGNET CATCH |
| 28 | FU6-2544-000 запросить цену → | SPRING, TORSION |
| 29 | FC5-8660-000 запросить цену → | LOCK, ONE-TOUCH |
| 30 | FC7-5659-000 запросить цену → | LABEL, OPERATION,2 English |
| 30 | FC7-5660-000 запросить цену → | LABEL, OPERATION,2 French |
| 30 | FC7-5661-000 запросить цену → | LABEL, OPERATION,2 German |
| 30 | FC7-5662-000 запросить цену → | LABEL, OPERATION,2 Italian |
| 30 | FC7-5658-000 запросить цену → | LABEL, OPERATION,2 Japanese |
| 30 | FC7-5666-000 запросить цену → | LABEL, OPERATION,2 Korean |
| 30 | FC7-5664-000 запросить цену → | LABEL, OPERATION,2 Portuguese |
| 30 | FC7-5663-000 запросить цену → | LABEL, OPERATION,2 Spanish |
| 30 | FC7-5667-000 запросить цену → | LABEL, OPERATION,2 Simplified Chinese |
| 31 | FM2-2323-000 запросить цену → | FILTER, AIR |
| 32 | FC6-8133-000 запросить цену → | FILTER, OZONE |
| 33 | FC6-8137-000 запросить цену → | BASE, FILTER |
| 34 | FC6-8138-000 запросить цену → | COVER, FILTER |
| 35 | FC7-5657-000 запросить цену → | LABEL, OPERATION,1 |
| 36 | FC6-3133-000 запросить цену → | SUPPORT, HINGE MOUNTING, 1 |
| 37 | FC6-3134-000 запросить цену → | SUPPORT, HINGE MOUNTING, 2 |
| 38 | FC7-3455-000 запросить цену → | SUPPORT, HINGE MOUNTING, 4 |
| 39 | FU5-9230-000 запросить цену → | SCREW, TP, M4X6(YELLOW) |
INTERNAL COMPONENTS 1 (Sub station)
| № | Артикул | Наименование |
|---|---|---|
| 1 | FC6-8326-000 запросить цену → | COVER, DUPLEXING, LEFT |
| 2 | FC6-8446-000 запросить цену → | COVER, WASTE TONER, LEFT |
| 3 | FC6-8447-000 запросить цену → | COVER, WASTE TONER, RIGHT |
| 4 | FC7-5711-000 запросить цену → | SPANNER |
| 5 | FC6-2389-000 запросить цену → | PLATE, DELIVERY POSITION, FR. |
| 6 | FC6-8339-000 запросить цену → | COVER, BLANKING, UPPER |
| 7 | FC6-8340-000 запросить цену → | COVER, BLANKING, LOWER |
| 8 | FC6-0036-000 запросить цену → | GRIP, DUPLEXING HANDLE |
| 9 | FC5-1146-000 запросить цену → | HOLDER, SERVICE BOOK |
| 10 | FC8-2966-000 запросить цену → | LABEL, SUB STATION LANGUAGE 2 Japanese |
| 10 | FC8-2967-000 запросить цену → | LABEL, SUB STATION LANGUAGE 2 English |
| 10 | FC8-2968-000 запросить цену → | LABEL, SUB STATION LANGUAGE 2 French |
| 10 | FC8-2969-000 запросить цену → | LABEL, SUB STATION LANGUAGE 2 German |
| 10 | FC8-2970-000 запросить цену → | LABEL, SUB STATION LANGUAGE 2 Italian |
| 10 | FC8-2971-000 запросить цену → | LABEL, SUB STATION LANGUAGE 2 Spanish |
| 10 | FC8-2972-000 запросить цену → | LABEL, SUB STATION LANGUAGE 2 Portuguese |
| 10 | FC8-2974-000 запросить цену → | LABEL, SUB STATION LANGUAGE 2 Korean |
| 10 | FC8-2975-000 запросить цену → | LABEL, SUB STATION LANGUAGE 2 Simplified Chinese |
| 11 | FC8-2976-000 запросить цену → | LABEL, HAND STUCK WARNING Japanese |
| 11 | FC8-2977-000 запросить цену → | LABEL, HAND STUCK WARNING English |
| 11 | FC8-2978-000 запросить цену → | LABEL, HAND STUCK WARNING French |
| 11 | FC8-2979-000 запросить цену → | LABEL, HAND STUCK WARNING German |
| 11 | FC8-2980-000 запросить цену → | LABEL, HAND STUCK WARNING Italian |
| 11 | FC8-2981-000 запросить цену → | LABEL, HAND STUCK WARNING Spanish |
| 11 | FC8-2982-000 запросить цену → | LABEL, HAND STUCK WARNING Portuguese |
| 11 | FC8-2984-000 запросить цену → | LABEL, HAND STUCK WARNING Korean |
| 11 | FC8-2985-000 запросить цену → | LABEL, HAND STUCK WARNING Simplified Chinese |
Полный список запчастей доступен по запросу.
комментарии
