Canon Imagepress C60 C700 C800 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- ACCESSORIES
- Рисунок 117
- INTERNAL COMPONENTS 1
- INTERNAL COMPONENTS 2
- INTERNAL COMPONENTS 3

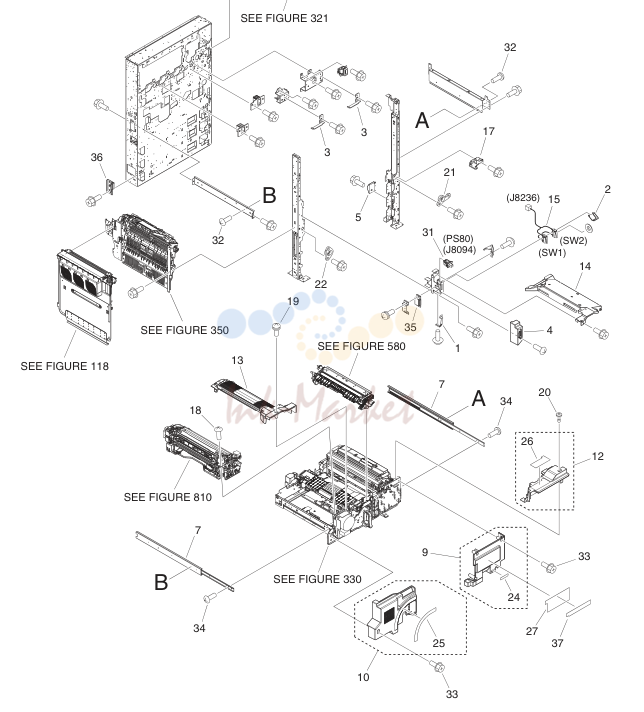

- INTERNAL COMPONENTS 4

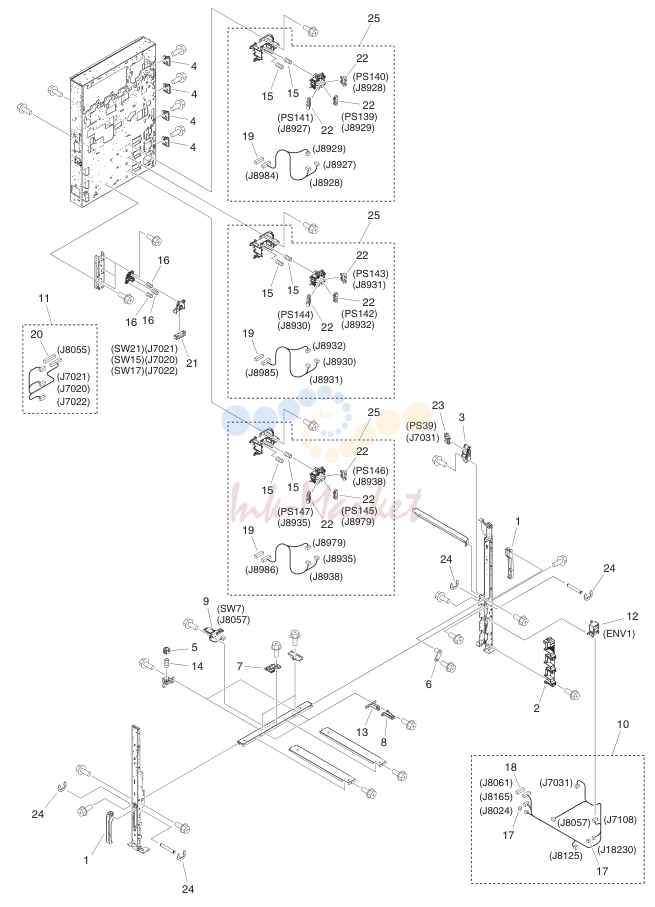

- INTERNAL COMPONENTS 5

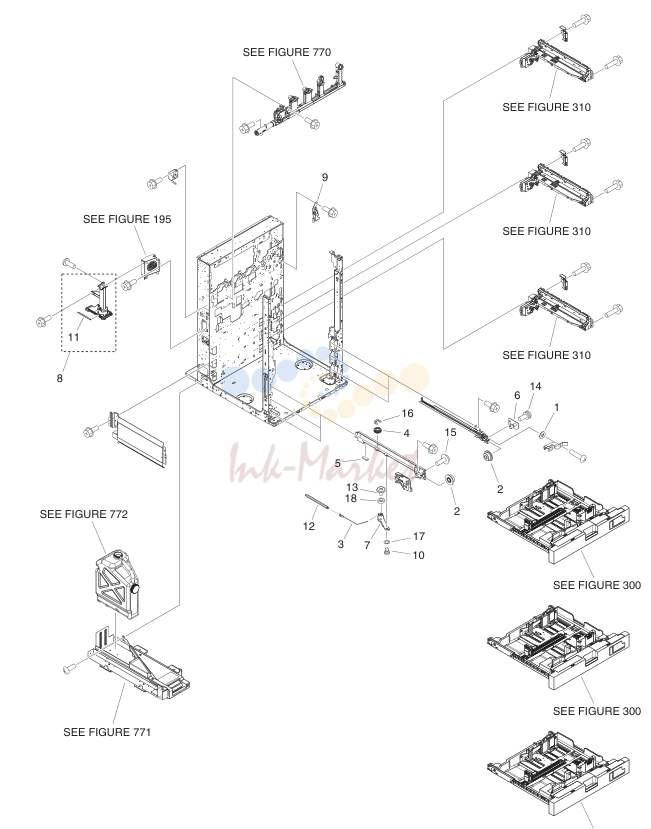

- INTERNAL COMPONENTS 6

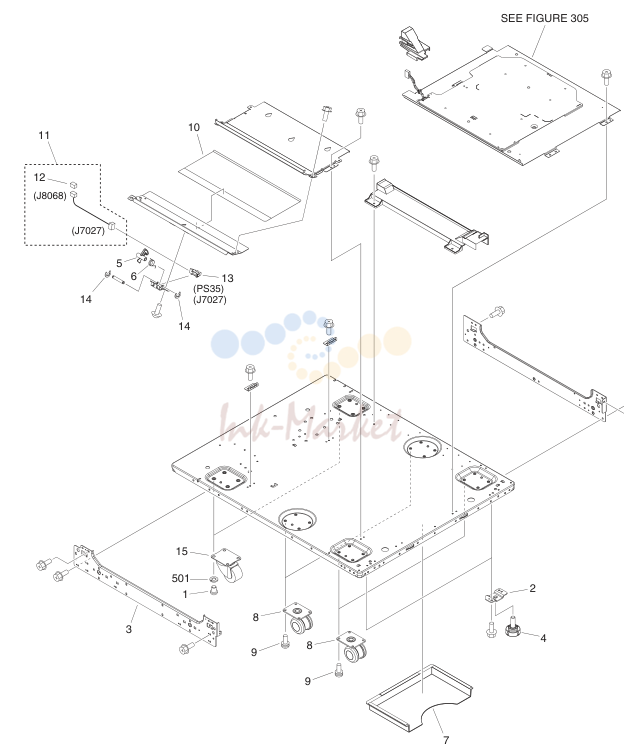

- MACHINE BOTTOM PLATE

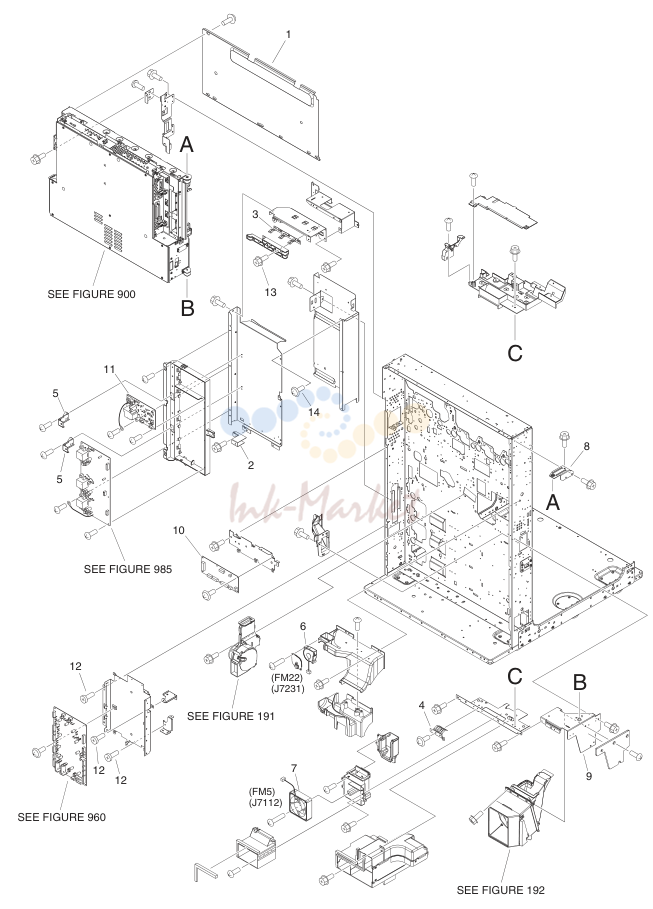

- MACHINE REAR PLATE 1

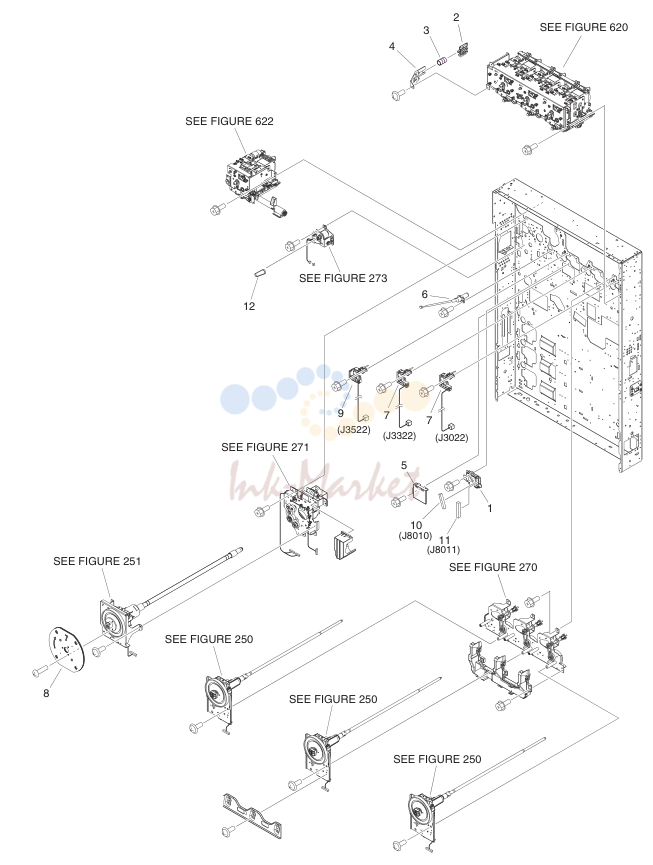

- MACHINE REAR PLATE 2

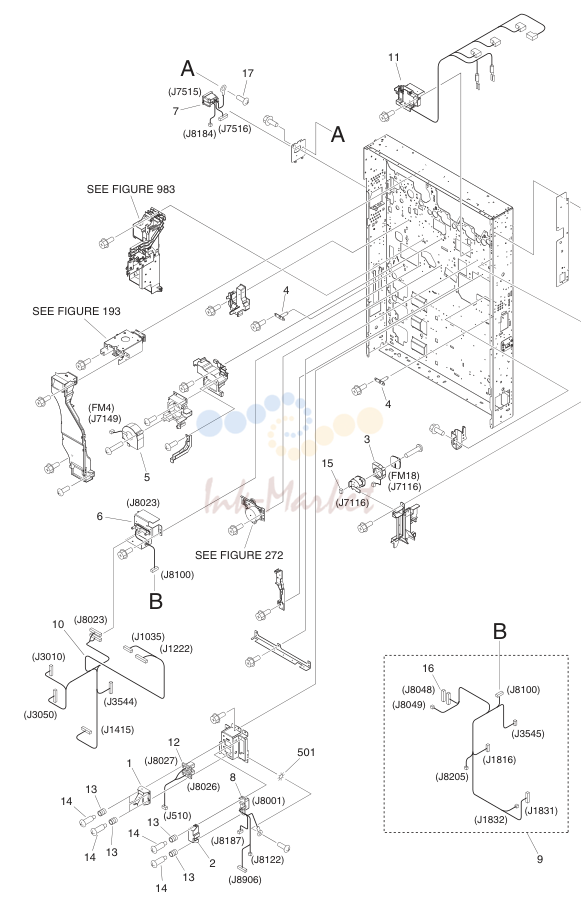

- MACHINE REAR PLATE 3

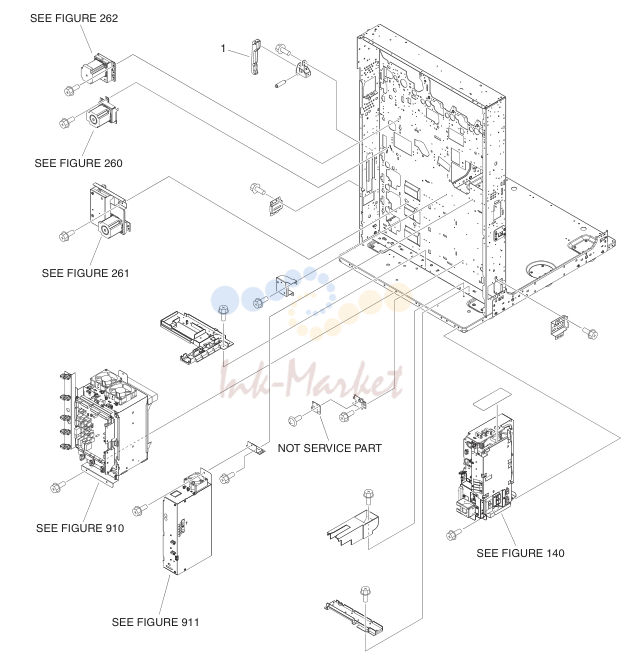

- MACHINE REAR PLATE 4

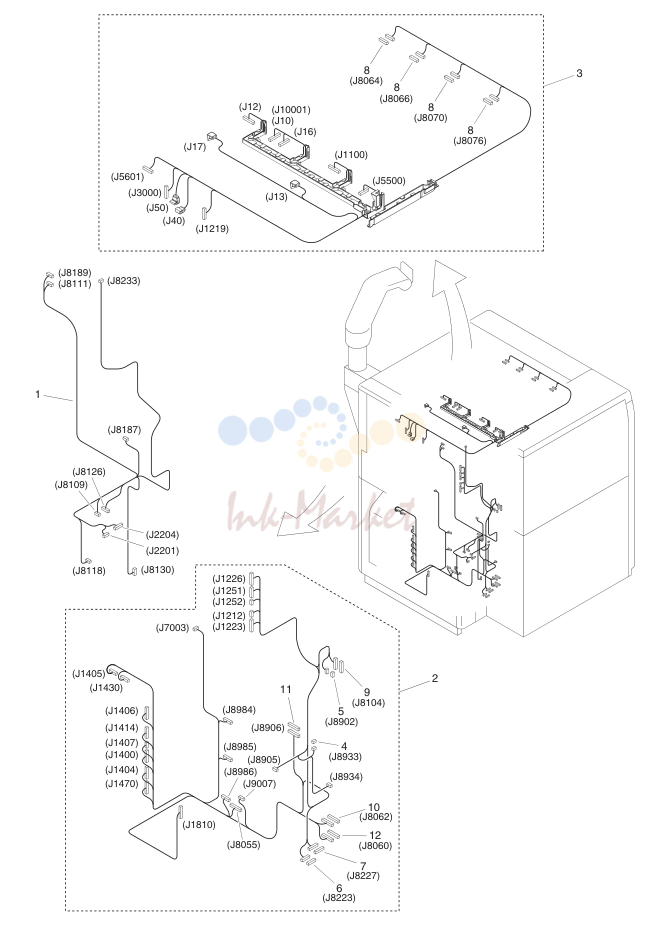

- MACHINE REAR PLATE 8

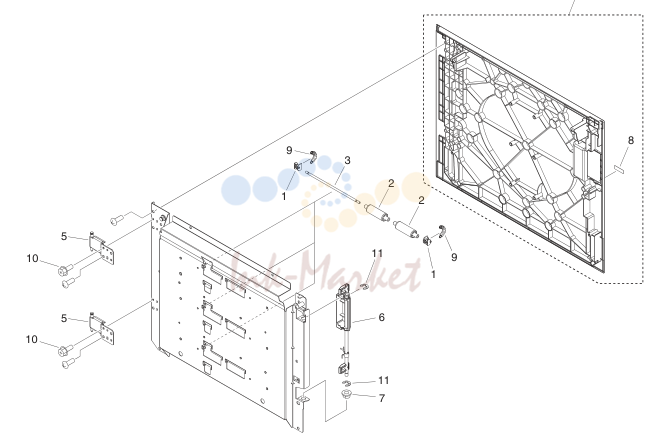

- VERTICAL PATH DOOR в сборе
- REVERSE DELIVERY DOOR в сборе
- FRONT INNER DOOR в сборе
- POWER CORD TERMINAL в сборе
- CASSETTE в сборе
- PAPER PICK-UP в сборе
- REGISTRATION в сборе
- REG. PATCH DETECT в сборе
- SEE FIGURE 987
- PRE-FIXING PAPER FEED в сборе
- REVERSE PAPER DELIVERY ASS'Y
- DECURLER PATH крышка в сборе
- (J2103)
- ROTATION FRAME в сборе
- LASER SCANNER в сборе
- PROCESS в сборе
- I.T.B. FRAME в сборе
- PRIMARY CORONA в сборе
- SECONDARY TRANSFER в сборе
- HOPPER MOUNT в сборе, COLOR
- HOPPER в сборе, BLACK
- TONER CONTAINER COVER ASS'Y
- DEVELOPING в сборе
- FIXING в сборе
- FIXING BASE в сборе
- CONTROLLER BOX в сборе
- DC POWER SUPPLY BOX в сборе
- LASER INTERFACE плата в сборе

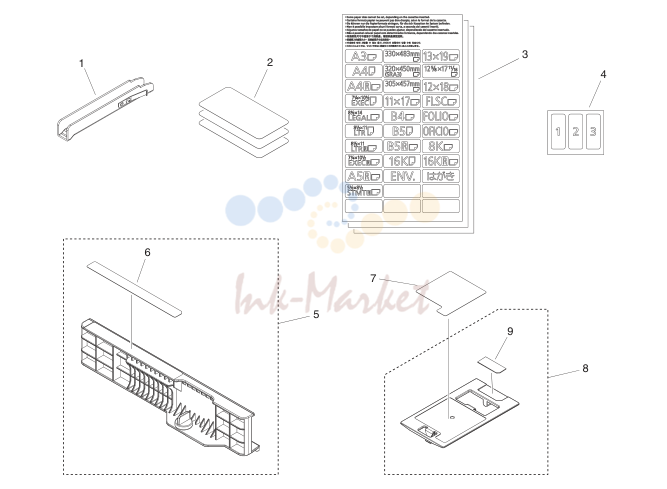

ACCESSORIES
| № | Артикул | Наименование |
|---|---|---|
| 1 | FG5-5794-000 запросить цену → | HANDLE,MAIN BODY |
| 2 | FE3-6397-000 запросить цену → | SHEET, MEDIA INDICATION |
| 3 | FU8-8178-000 запросить цену → | LABEL, PAPER SIZE |
| 4 | FU8-8175-000 запросить цену → | LABEL, CASSETTE NUMBER |
| 6 | FU8-8146-000 запросить цену → | LABEL, INDEX PAPER GUIDE |
| 7 | FE3-9943-000 запросить цену → | LABEL, MOUNTING INSTRUCTION |
| 8 | FL0-3261-000 запросить цену → | PLATE, LIFTING |
| 9 | FL3-6526-000 запросить цену → | SHEET, SEPARATION |
| 10 | FU8-8203-000 запросить цену → | LABEL, ENVELOPE SIZE |
| 11 | WE8-6994-000 запросить цену → | CORE, FERRITE US,CA,EUR,AU,SG,HK |
| 12 | FU8-8145-000 запросить цену → | LABEL, INDEX PAPER SET QKM,KR,LTN English CN,HK |
| 12 | FU8-8206-000 запросить цену → | LABEL, INDEX PAPER SET QKR,QKT,QKU,TW Simplified Chinese US,CA,EUR,AU,SG,HK QKM,KR,LTN |
| 13 | FU8-8174-000 запросить цену → | LABEL, INDEX PAPER SET French,German,Spanish,It alian,Portuguese,Tradition al Chinese,Korean |
| 14 | FC0-2235-000 запросить цену → | BAG, WASTE TONER |
| 15 | FC0-2236-000 запросить цену → | BAND, WASTE TONER |
| 16 | FC0-2237-000 запросить цену → | JOINT, WASTE TONER C600i UK |
| 17 | FK4-2862-000 запросить цену → | CD-ROM, USER SOFTWARE, UFR II English,French,Italian,Ger man,Spanish C600i UK |
| 18 | FK4-2863-000 запросить цену → | CD-ROM, USER SOFTWARE, PCL English,French,Italian,Ger man,Spanish |
Рисунок 117
| № | Артикул | Наименование |
|---|---|---|
| 1 | FB6-0450-000 запросить цену → | WASHER |
| 2 | FC0-8281-000 запросить цену → | MOUNT, HINGE FIXED |
| 3 | FC0-8302-000 запросить цену → | SCREW, W/WASHER, M4X10 |
| 4 | FC0-9385-000 запросить цену → | SLIDER |
| 5 | FC0-9497-000 запросить цену → | SEAL, COOLING DUCT |
| 6 | FC0-9656-000 запросить цену → | CUSHION, FLAPPER |
| 7 | FC0-9660-000 запросить цену → | COVER, LEFT UPPER |
| 8 | FC0-9669-000 запросить цену → | COVER, RIGHT LOWER, FRONT |
| 9 | FC0-9670-000 запросить цену → | COVER, LOWER |
| 10 | FC0-9671-000 запросить цену → | COVER, RIGHT LOWER REAR, 2 |
| 11 | FC0-9672-000 запросить цену → | COVER, RIGHT, MIDDLE |
| 12 | FC0-9673-000 запросить цену → | COVER, LEFT LOWER, FRONT |
| 13 | FC0-9674-000 запросить цену → | COVER, LEFT LOWER, REAR |
| 14 | FC0-9676-000 запросить цену → | COVER, CASSETTE, LOWER |
| 15 | FC0-9682-000 запросить цену → | PANEL, UPPER, FRONT |
| 16 | FC0-9683-000 запросить цену → | COVER, USB PORT |
| 17 | FC0-9685-000 запросить цену → | COVER, BLANKING |
| 18 | FC0-9686-000 запросить цену → | SEAL |
| 19 | FL0-4504-000 запросить цену → | COVER, BOX, LEFT |
| 20 | FC0-9690-000 запросить цену → | COVER, CONNECTOR, LEFT |
| 21 | FC0-9691-000 запросить цену → | COVER, HARD DISK DRIVE |
| 22 | FC0-9692-000 запросить цену → | COVER, BOX, RIGHT |
| 23 | FC0-9693-000 запросить цену → | COVER, BOX CONNECTOR, RIGHT |
| 24 | FC0-9694-000 запросить цену → | COVER, RIGHT, REAR |
| 25 | FC0-9695-000 запросить цену → | COVER, RIGHT CENTER, FRONT |
| 26 | FC0-9844-000 запросить цену → | COVER, DECK GUIDE |
| 27 | FC0-9845-000 запросить цену → | GUIDE, DECK |
| 28 | FC0-9992-000 запросить цену → | LABEL, DEVICE PORT |
| 29 | FC5-1282-000 запросить цену → | RUBBER, COVER |
| 30 | FC5-2652-000 запросить цену → | COVER, SIDE REGIST. ADJUST, L. |
| 31 | FC5-2668-000 запросить цену → | PANEL, DECK |
| 32 | FC8-1835-000 запросить цену → | HINGE |
| 33 | FC8-1844-000 запросить цену → | COVER, MAIN SWITCH CN,HK QKR,QKT,QKU,TW |
| 34 | FU8-8197-000 запросить цену → | LABEL, TONER EXCHANGE Simplified Chinese,Japanese US,CA,LTN |
| 34 | FC8-4724-000 запросить цену → | LABEL, TONER EXCHANGE English,French,Spanish,P ortuguese EUR,AU,SG,HK,KR,LTN English,French,German,S |
| 34 | FU8-8164-000 запросить цену → | LABEL, TONER EXCHANGE panish,Italian,Traditional Chinese,Korean |
| 35 | FC9-4041-000 запросить цену → | FLAG, OPEN/CLOSE DETECT |
| 36 | FE2-0016-010 запросить цену → | PLATE, REINFORCEMENT |
| 37 | FE2-0108-020 запросить цену → | COVER, ARM, LOWER |
| 38 | FE2-0123-010 запросить цену → | COVER, BLANKING |
| 39 | FE2-0125-010 запросить цену → | COVER, BASE, FRONT |
| 40 | FE2-0126-010 запросить цену → | COVER, BASE, REAR |
| 41 | FE2-0127-010 запросить цену → | COVER, ARM SIDE END |
| 42 | FE2-0128-010 запросить цену → | COVER, ARM, LOWER |
| 43 | FE2-0199-010 запросить цену → | PLATE, GROUNDING |
| 44 | FE2-0209-010 запросить цену → | COVER, USB, LOWER |
| 45 | FE2-0290-000 запросить цену → | HINGE, TORQUE |
| 46 | FE2-0301-000 запросить цену → | HINGE, UPPER |
| 47 | FE3-6389-000 запросить цену → | COVER, HANDLE |
| 48 | FE3-6390-000 запросить цену → | COVER, BOX, UPPER |
| 49 | FE3-6396-000 запросить цену → | STOPPER |
| 50 | FE3-8179-000 запросить цену → | BAND |
| 51 | FK2-8365-000 запросить цену → | CABLE, USER INTERFACE |
| 52 | FL0-1252-000 запросить цену → | COVER, SILENCER |
| 53 | FL0-1253-000 запросить цену → | DUCT, FAN |
| 54 | FL0-1265-000 запросить цену → | LID, OZONE FILTER |
| 55 | FL0-1934-000 запросить цену → | COVER, RIGHT UPPER |
| 56 | FE2-0195-010 запросить цену → | COVER, LID |
| 57 | FL0-2870-000 запросить цену → | COVER, FRONT |
| 58 | FL2-8697-000 запросить цену → | PLATE, DUCT PARTITION |
| 59 | FL3-4101-000 запросить цену → | FILTER, OZONE [DP] |
| 60 | FL3-7553-000 запросить цену → | FILTER, DUST [DP] |
| 61 | FL3-7728-000 запросить цену → | COVER, RIGHT LOWER REAR, 1 |
| 62 | FL3-7729-000 запросить цену → | PANEL, REAR LOWER |
| 63 | FL3-7798-000 запросить цену → | HINGE, LOWER |
| 64 | FL3-9404-000 запросить цену → | COVER, DEVICE PORT |
| 65 | FM0-1541-000 запросить цену → | TONER EXCHANGE крышка в сборе |
| 66 | FM0-1564-000 запросить цену → | LEFT крышка в сборе, MIDDLE |
| 67 | FM0-2863-000 запросить цену → | CABLE, UI POWER SUPPLY |
| 68 | FM0-4904-000 запросить цену → | CURTAIN в сборе, REAR |
| 72 | FS1-9078-020 запросить цену → | SCREW,STEPPED,M4 |
| 73 | FS5-9217-010 запросить цену → | SCREW, STEPPED, M4 |
| 74 | XA9-1249-010 запросить цену → | SCREW,TP M4X8 |
| 75 | FU6-4563-000 запросить цену → | PIN, HINGE |
| 76 | FU6-8525-000 запросить цену → | LABEL, WIRE HEIGHT |
| 77 | FU8-8162-000 запросить цену → | LABEL, MAP |
| 78 | XA9-2010-000 запросить цену → | SCREW, TP, M3X6 |
| 79 | XZ9-0379-000 запросить цену → | LATCH |
| 80 | FC0-8307-010 запросить цену → | BASE, FRAME |
| 81 | XA9-0732-010 запросить цену → | SCREW,RS,M4X8 |
| 82 | FU5-9905-000 запросить цену → | LABEL, CONNECTION CAUTION |
| 83 | FU5-8549-000 запросить цену → | LABEL, MULTI POWER CAUTION 230V EUR,AU,SG,IN,HK |
| 84 | FU5-8560-000 запросить цену → | LABEL, GROUNDING CAUTION QKM,KR,LTN |
| 85 | FU8-8217-000 запросить цену → | LABEL, SUB POWER SUPPLY CORD QKR,QKT,QKU,TW |

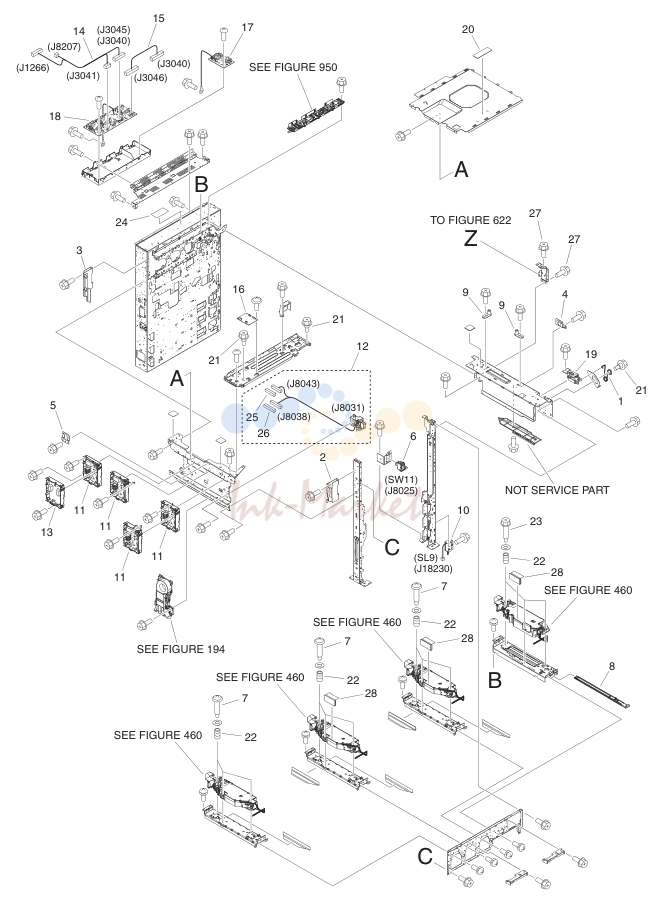

INTERNAL COMPONENTS 1
| № | Артикул | Наименование |
|---|---|---|
| 1 | FC0-0405-000 запросить цену → | SPRING, TORSION |
| 2 | FC0-9512-000 запросить цену → | PLATE, BUFFER MOUNTING, FRONT |
| 3 | FC0-9513-000 запросить цену → | PLATE, BUFFER MOUNTING, REAR |
| 4 | FC9-4049-000 запросить цену → | PLATE, READER FIXED, RIGHT |
| 5 | FC9-4085-000 запросить цену → | PLATE, READER FIXED, LEFT |
| 6 | FK3-2575-000 запросить цену → | SWITCH SW11 |
| 7 | FU5-9900-000 запросить цену → | SCREW, STEPPED, M4 |
| 8 | FL2-8925-000 запросить цену → | GLASS, DUST-PROOF |
| 9 | FL2-8926-000 запросить цену → | PIN, READER POSITIONING |
| 10 | FM0-0875-010 запросить цену → | SOLENOID узел SL9 |
| 11 | FM0-1432-000 запросить цену → | PRIMARY TRANSFER H.V. узел |
| 12 | FM0-1491-000 запросить цену → | FR. INNER DOOR DRAWER в сборе |
| 13 | FM0-1562-000 запросить цену → | ELES. HIGH VOLTAGE плата ASS'Y |
| 14 | FM0-2858-000 запросить цену → | CABLE, DEVELOPING H.V., COLOR |
| 15 | FM0-2859-000 запросить цену → | CABLE, DEVELOPING H.V., BLACK |
| 16 | FM0-2917-000 запросить цену → | TONER CONTAINER ID DRIVER плата |
| 17 | FM0-2937-000 запросить цену → | DEV. H.V. плата в сборе, BLACK |
| 18 | FM0-2938-000 запросить цену → | DEV. H.V. плата в сборе, COLOR |
| 19 | FM3-9972-000 запросить цену → | MAIN SWITCH ASS'Y |
| 20 | FS5-8623-000 запросить цену → | LABEL, WARNING LESER |
| 21 | FS5-9277-020 запросить цену → | SCREW, STEPPED, M4 |
| 22 | FU5-2682-000 запросить цену → | SPRING |
| 23 | FU5-9596-000 запросить цену → | SCREW,STEPPED,RS,M3 |
| 24 | FU8-8135-000 запросить цену → | LABEL, EXCHANGE INSTRUCTION |
| 25 | VS1-8412-017 запросить цену → | CONNECTOR, SNAP TIGHT, BL |
| 26 | VS1-8412-019 запросить цену → | CONNECTOR, SNAP TIGHT, BL |
| 27 | XA9-0684-000 запросить цену → | SCREW,M4X6 |
| 28 | FL0-4501-000 запросить цену → | SHEET, CUSHION |

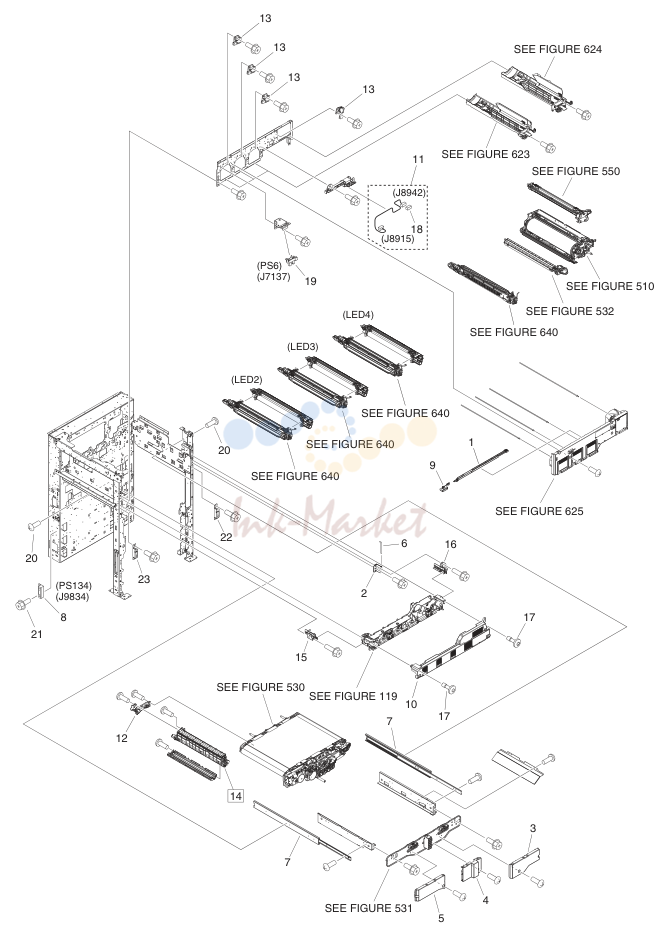

INTERNAL COMPONENTS 2
| № | Артикул | Наименование |
|---|---|---|
| 1 | FC8-2339-000 запросить цену → | ROD, GLASS CLEANING |
| 2 | FC9-3889-000 запросить цену → | HINGE |
| 3 | FC9-4107-000 запросить цену → | COVER, I.T.B. INNER, RIGHT |
| 4 | FC9-4108-000 запросить цену → | COVER, I.T.B. INNER |
| 5 | FC9-4109-000 запросить цену → | COVER, I.T.B. INNER, LEFT |
| 6 | FC9-8402-000 запросить цену → | SHAFT, HINGE |
| 7 | FE2-0270-010 запросить цену → | RAIL, SLIDE |
| 9 | FL2-4425-000 запросить цену → | CLEANING PAD узел |
| 10 | FL3-7645-000 запросить цену → | COVER, INNER, FRONT |
| 11 | FM0-2813-000 запросить цену → | CABLE,BLACK TONER SENSOR,RIGHT |
| 12 | FM0-4896-000 запросить цену → | CONTACT BLOCK узел |
| 13 | FM0-4905-000 запросить цену → | TONER CONTAINER ID SENSOR узел |
| 15 | FM3-9886-000 запросить цену → | RAIL в сборе, LEFT |
| 16 | FM3-9887-000 запросить цену → | RAIL в сборе, RIGHT |
| 17 | FS1-9253-020 запросить цену → | SCREW, STEPPED M4X8 |
| 18 | VS1-7177-005 запросить цену → | CONNECTOR, SNAP TIGHT, BK |
| 19 | WG8-5783-000 запросить цену → | IC,PHOTO-INTERRUPTER,LG248NL1A PS6 |
| 20 | XA9-1331-000 запросить цену → | SCREW,MACH.,TRUSS HEAD,M4X4 |
| 21 | XA9-1386-000 запросить цену → | SCREW,RS,M3X8 |
| 22 | FC8-1762-000 запросить цену → | PLATE,FRAME POSITIONING, RIGHT |
| 23 | FC8-1763-000 запросить цену → | PLATE, FRAME POSITIONING, LEFT |

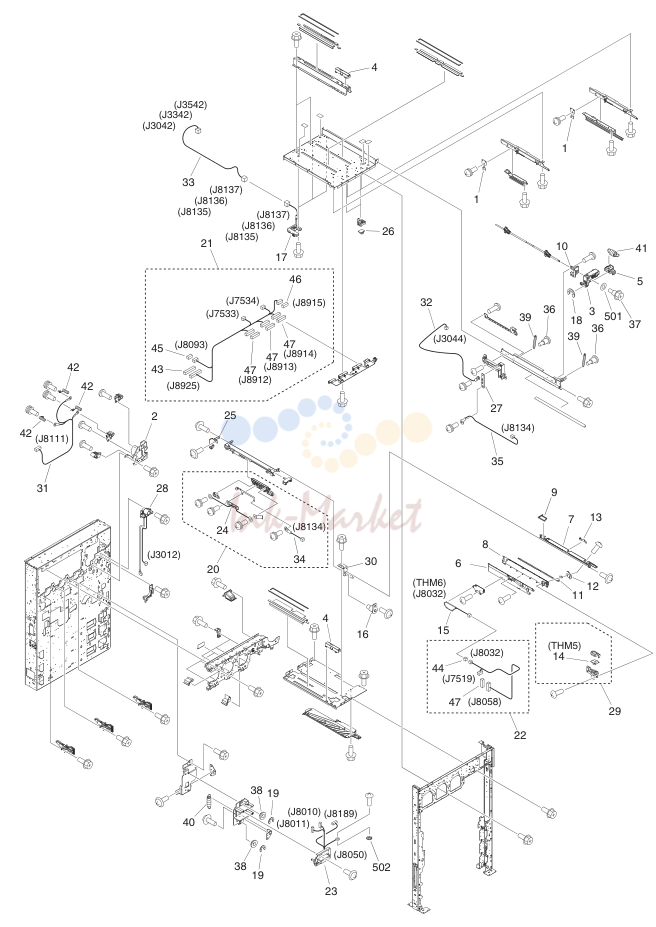

INTERNAL COMPONENTS 3
| № | Артикул | Наименование |
|---|---|---|
| 1 | FC0-9410-000 запросить цену → | PLATE, DEVELOPING GROUNDING |
| 2 | FC8-1936-000 запросить цену → | SUPPORT, POWER DISPATCHING |
| 3 | FC8-2311-000 запросить цену → | LEVER, ESTRANGEMENT |
| 4 | FC8-2334-000 запросить цену → | GUIDE, CLEANER |
| 5 | FC8-2645-000 запросить цену → | LEVER, LOCK |
| 6 | FC8-2646-000 запросить цену → | DUCT, PRIMARY, LEFT |
| 7 | FC8-2647-000 запросить цену → | RAIL, PRIMARY CORONA |
| 8 | FC9-0438-000 запросить цену → | DUCT, PRIMARY, RIGHT |
| 9 | FC9-0439-000 запросить цену → | SEAL, PRIMARY DUCT |
| 10 | FC9-3999-000 запросить цену → | HOLDER, CAM SHAFT |
| 11 | FC9-9331-000 запросить цену → | SHEET, GROUNDING |
| 12 | FC9-9332-000 запросить цену → | PLATE, GROUNDING |
| 13 | FE2-0224-010 запросить цену → | SPRING, LEAF |
| 14 | FK2-0607-000 запросить цену → | THERMOSENSOR THM5 |
| 15 | FK2-7919-000 запросить цену → | THERMISTOR узел THM6 |
| 16 | FL2-8865-000 запросить цену → | HINGE |
| 17 | FM0-1389-000 запросить цену → | DEV. TERMINAL HOLDER в сборе |
| 18 | XD9-0134-000 запросить цену → | RING, E |
| 19 | XD9-0136-000 запросить цену → | RING, E |
| 20 | FM0-1546-000 запросить цену → | DEVELOPING MOUNT узел |
| 21 | FM0-2811-000 запросить цену → | CABLE, SENSOR CONNECTING |
| 22 | FM0-2847-000 запросить цену → | CABLE, THERMISTOR |
| 23 | FM0-4945-000 запросить цену → | I.T.BELT DRAWER в сборе |
| 25 | FM3-4961-000 запросить цену → | BYPASS в сборе |
| 26 | FM3-7941-000 запросить цену → | TEMPERATURE SENSOR плата ASS'Y |
| 27 | FM3-9593-000 запросить цену → | H.V. RESISTOR плата в сборе |
| 28 | FM3-9890-000 запросить цену → | PRIMARY H.V. CONNECTOR ASS'Y |
| 29 | FM3-9891-000 запросить цену → | SENSOR узел, THERMO |
| 30 | FM3-9959-000 запросить цену → | DEVELOPING RAIL MOUNT ASS'Y |
| 31 | FM4-1356-000 запросить цену → | CABLE, DRUM HEATER |
| 32 | FM4-1410-000 запросить цену → | CABLE, DEVELOPING, BLACK |
| 33 | FM4-1411-000 запросить цену → | CABLE, DEVELOPING, COLOR |
| 34 | FM4-1414-000 запросить цену → | CABLE, BIAS, BLACK |
| 35 | FM4-1430-000 запросить цену → | CABLE, BIAS CONNECTING, BLACK |
| 36 | FS1-9102-020 запросить цену → | SCREW, STEPPED, M3 |
| 37 | FS5-9277-020 запросить цену → | SCREW, STEPPED, M4 |
| 38 | FU6-1182-000 запросить цену → | BUSHING |
| 39 | FU7-2316-000 запросить цену → | SPRING, TENSION |
| 40 | FU7-2344-000 запросить цену → | SPRING, TENSION |
| 41 | FU7-2347-000 запросить цену → | SPRING, TENSION |
| 42 | FU7-2389-000 запросить цену → | SPRING, COMPRESSION |
| 43 | VS1-8412-027 запросить цену → | CONNECTOR, SNAP TIGHT, BL |
| 44 | VS1-7177-002 запросить цену → | CONNECTOR, SNAP TIGHT, BK |
| 45 | VS1-7177-004 запросить цену → | CONNECTOR, SNAP TIGHT, BK |
| 46 | VS1-8412-005 запросить цену → | CONNECTOR, SNAP TIGHT, BL |
| 47 | VS1-8412-009 запросить цену → | CONNECTOR, SNAP TIGHT, BL |
| 501 | XD1-1106-212 запросить цену → | WASHER,COP |
| 502 | XD1-4200-402 запросить цену → | WASHER, TOOTHED LOCK, M4 |
INTERNAL COMPONENTS 4
| № | Артикул | Наименование |
|---|---|---|
| 1 | FC0-8144-000 запросить цену → | SPRING, LEAF |
| 2 | FC0-8156-000 запросить цену → | SPRING, TORSION |
| 3 | FC0-8160-000 запросить цену → | SPRING, LEAF |
| 4 | FC0-9415-000 запросить цену → | COVER, DOOR SWITCH INNER |
| 5 | FC0-9850-000 запросить цену → | HOOK, LEVER, LOWER |
| 6 | FC8-8802-000 запросить цену → | BLOCK, PUSHING |
| 7 | FE2-0115-010 запросить цену → | RAIL, SLIDE |
| 8 | FK2-0360-000 запросить цену → | FAN FM2 |
| 9 | FL0-1271-000 запросить цену → | COVER, FIXING/FEEDER, RIGHT |
| 10 | FL0-1272-000 запросить цену → | COVER, FIXING/FEEDER, LEFT |
| 11 | FL2-0439-000 запросить цену → | FILTER, DUST [DP] |
| 12 | FL3-7604-000 запросить цену → | COVER, FIXING/FEEDER SUB |
| 13 | FL3-7684-000 запросить цену → | COVER, FIXING, UPPER |
| 14 | FM0-1455-000 запросить цену → | FIXING DUCT в сборе |
| 15 | FM0-2079-000 запросить цену → | CABLE, DOOR SWITCH, FRONT SW1,SW2 |
| 18 | FU5-9224-000 запросить цену → | SCREW, BH4X6(YELLOW) |
| 19 | FU5-9225-000 запросить цену → | SCREW, W/WASHER, M4X10(YELLOW) |
| 20 | FU5-9571-000 запросить цену → | SCREW, STEPPED M4X8(YELLOW) |
| 21 | FU6-1601-000 запросить цену → | BUSHING |
| 22 | FU6-1602-000 запросить цену → | BUSHING |
| 24 | FU8-8139-000 запросить цену → | LABEL, OPERATOR NUMBER, C5 |
| 25 | FU8-8140-000 запросить цену → | LABEL, OPERATOR NUMBER, C1 |
| 26 | FU8-8141-000 запросить цену → | LABEL, узел INSERT CAUTION US,CA,EUR,AU,SG,HK |
| 27 | FU8-8138-000 запросить цену → | LABEL, JAM CLEARING PROCESS QKM,KR,LTN English CN,HK |
| 27 | FU8-8185-000 запросить цену → | LABEL, JAM CLEARING PROCESS QKR,QKT,QKU,TW Simplified Chinese |
| 29 | FU9-2372-000 запросить цену → | SPRING, COMPRESSION |
| 30 | FU9-2393-000 запросить цену → | SPRING, COMPRESSION |
| 31 | WC2-5803-000 запросить цену → | SWITCH PS80 |
| 32 | XA9-1331-000 запросить цену → | SCREW,MACH.,TRUSS HEAD,M4X4 |
| 33 | XA9-1386-000 запросить цену → | AR SCREW,RS,M3X8 |
| 34 | XA9-1788-000 запросить цену → | SCREW, MACH.,TRUSS HEAD,M4X6 |
| 35 | XZ9-0581-000 запросить цену → | CATCH,MAGNET |
| 36 | FL0-1894-000 запросить цену → | HINGE US,CA,EUR,AU,SG,HK QKM,KR,LTN |
| 37 | FU8-8209-000 запросить цену → | LABEL, JAM CLEARING CAUTION French,German,Spanish,It alian,Portuguese,Tradition al Chinese,Korean |
INTERNAL COMPONENTS 5
| № | Артикул | Наименование |
|---|---|---|
| 1 | FB2-8094-020 запросить цену → | KNOB, 1 |
| 2 | FC0-9677-000 запросить цену → | COVER, INNER, RIGHT LOWER |
| 3 | FC0-9849-000 запросить цену → | HOOK, LEVER, UPPER |
| 4 | FC0-9971-000 запросить цену → | PLATE, HINGE |
| 5 | FC8-8802-000 запросить цену → | BLOCK, PUSHING |
| 6 | FC9-4117-000 запросить цену → | PIN, POSITIONING |
| 7 | FE2-0194-010 запросить цену → | BLOCK, HANDLE ASSIST |
| 8 | FE3-6391-000 запросить цену → | COVER, GUIDE STOPPER |
| 9 | FM0-1566-000 запросить цену → | INTERLOCK SWITCH узел SW7 |
| 10 | FM0-2751-000 запросить цену → | CABLE, RELAY |
| 11 | FM0-2818-000 запросить цену → | CABLE, CASSETTE SIZE |
| 13 | FM3-9976-000 запросить цену → | GUIDE STOPPER в сборе |
| 14 | FU7-2352-000 запросить цену → | SPRING, COMPRESSION |
| 15 | FU9-2390-000 запросить цену → | SPRING, COMPRESSION |
| 16 | FU9-2424-000 запросить цену → | SPRING, COMPRESSION |
| 17 | VS1-7177-002 запросить цену → | CONNECTOR, SNAP TIGHT, BK |
| 18 | VS1-8412-007 запросить цену → | CONNECTOR, SNAP TIGHT, BL |
| 19 | VS1-8412-009 запросить цену → | CONNECTOR, SNAP TIGHT, BL |
| 20 | VS1-8412-015 запросить цену → | CONNECTOR, SNAP TIGHT, BL |
| 21 | WC2-5848-000 запросить цену → | SWITCH, DETECT PUSH SW15,SW17,SW21 PS139,PS140,PS141,PS1 |
| 22 | WG8-5783-000 запросить цену → | IC,PHOTO-INTERRUPTER,LG248NL1A 42,PS143,PS144,PS145,P S146,PS147 |
| 23 | WG8-6002-000 запросить цену → | PHOTOINTERRUPTER, GP1A173LCSVF PS39 |
| 24 | XD9-0137-010 запросить цену → | RING, E |
| 25 | FM0-1467-000 запросить цену → | CASSETTE SIZE SENSING в сборе |
INTERNAL COMPONENTS 6
| № | Артикул | Наименование |
|---|---|---|
| 1 | FC2-2121-000 запросить цену → | WASHER |
| 2 | FC8-4999-000 запросить цену → | ROLLER, RAIL |
| 3 | FE2-0063-010 запросить цену → | WIRE |
| 4 | FE3-6365-000 запросить цену → | PULLEY |
| 5 | FE4-0758-000 запросить цену → | SHEET, SILENCER SPONGE |
| 6 | FL3-7679-000 запросить цену → | PLATE, ROLLER SHAFT |
| 7 | FL3-9417-000 запросить цену → | ARM, ROLLER |
| 8 | FM0-1511-000 запросить цену → | VERTICAL PIPE узел |
| 9 | FM0-1512-000 запросить цену → | WASTE TONER FEED GEAR ASS'Y |
| 10 | FS5-9162-020 запросить цену → | SCREW, STEPPED |
| 11 | FU9-2335-000 запросить цену → | SPRING, TENSION |
| 12 | FU9-2375-000 запросить цену → | SPRING, TENSION |
| 13 | XA9-0679-000 запросить цену → | SCREW, MACH., FLAT HEAD, M3X4 |
| 14 | XA9-0961-000 запросить цену → | SCREW, W/WASHER, M4X10 |
| 15 | XA9-0994-000 запросить цену → | SCREW, TP, M4X6 |
| 16 | XD9-0134-000 запросить цену → | RING, E |
| 17 | XD9-0154-000 запросить цену → | WASHER, SHIM |
| 18 | XG9-0497-000 запросить цену → | BEARING, BALL, MR106ZZ |
MACHINE BOTTOM PLATE
| № | Артикул | Наименование |
|---|---|---|
| 1 | FB4-1340-000 запросить цену → | SCREW,ALLEN HEAD,M8X10 |
| 2 | FC5-2687-000 запросить цену → | PLATE, ADJUSTER MOUNTING |
| 3 | FC8-1832-010 запросить цену → | CROSSMEMBER, LEFT LOWER |
| 4 | FC8-6639-000 запросить цену → | ADJUSTER |
| 5 | FC9-3779-000 запросить цену → | FLAG, REVERSE V. PATH SENSOR |
| 6 | FC9-3836-000 запросить цену → | SPRING, TORSION |
| 7 | FE2-0718-000 запросить цену → | HOLDER, SERVICE BOOK |
| 8 | FE3-8190-000 запросить цену → | CASTER |
| 9 | FE4-0430-000 запросить цену → | SCREW, W/WASHER, M6 |
| 10 | FC0-9939-000 запросить цену → | SHEET, PAPER DELIVERY GUIDE |
| 11 | FM4-1397-000 запросить цену → | CABLE, RIGHT VERTICAL PATH, 3 |
| 12 | VS1-8412-003 запросить цену → | CONNECTOR, SNAP TIGHT, BL |
| 13 | WG8-6002-000 запросить цену → | PHOTOINTERRUPTER, GP1A173LCSVF PS35 |
| 14 | XD9-0134-000 запросить цену → | RING, E |
| 15 | XZ9-0409-020 запросить цену → | CASTER |
| 501 | XD1-3100-805 запросить цену → | WASHER,SPRING |
MACHINE REAR PLATE 1
| № | Артикул | Наименование |
|---|---|---|
| 1 | FC9-0447-000 запросить цену → | COVER, DC CONTROLLER CROSSMEMBER, COVER, REAR LOWER |
| 3 | FC9-9342-000 запросить цену → | PLATE, GROUNDING |
| 4 | FC9-9343-000 запросить цену → | PLATE, GROUNDING |
| 5 | FE2-0179-010 запросить цену → | PLATE, GROUNDING |
| 6 | FK3-3986-000 запросить цену → | FAN FM22 |
| 7 | FL3-8779-000 запросить цену → | FAN FM5 |
| 8 | FM0-0853-000 запросить цену → | HINGE |
| 9 | FM0-0854-000 запросить цену → | PLATE, FIXING DUCT |
| 10 | FM0-2926-000 запросить цену → | DRUM I.T.B. DRIVER плата ASS'Y |
| 12 | XA9-1135-000 запросить цену → | SCREW,RS,M4X8 |
| 13 | XA9-1386-000 запросить цену → | SCREW,RS,M3X8 |
| 14 | XA9-1503-000 запросить цену → | SCREW, TAP, M3X6 |
MACHINE REAR PLATE 2
| № | Артикул | Наименование |
|---|---|---|
| 1 | FC0-9653-000 запросить цену → | MOUNT, CONNECTOR |
| 2 | FC8-2791-000 запросить цену → | RACK, SHUTTER |
| 3 | FC8-2792-000 запросить цену → | SPRING, COMPRESSION |
| 4 | FC9-3670-000 запросить цену → | STOPPER, SHUTTER RACK |
| 5 | FC9-3786-010 запросить цену → | COVER, I.T.B. CABLE |
| 6 | FK3-4046-000 запросить цену → | CONNECTOR |
| 7 | FM0-1503-000 запросить цену → | CORONA TERMINAL узел, Y . M |
| 9 | FM3-4981-000 запросить цену → | CORONA TERMINAL узел, C |
| 10 | VS1-8412-019 запросить цену → | CONNECTOR, SNAP TIGHT, BL |
| 11 | VS1-8412-021 запросить цену → | CONNECTOR, SNAP TIGHT, BL |
| 12 | XF2-1607-040 запросить цену → | BELT, TIMING |
MACHINE REAR PLATE 3
| № | Артикул | Наименование |
|---|---|---|
| 1 | FC8-2250-000 запросить цену → | COVER, FIXING DRAWER, 1 |
| 2 | FC8-2251-000 запросить цену → | COVER, FIXING DRAWER, 2 |
| 3 | FK3-3986-000 запросить цену → | FAN FM18 |
| 4 | FL2-8660-000 запросить цену → | PLATE, POSITION, FIXING/FEEDER |
| 5 | FL3-7770-000 запросить цену → | FAN FM4 |
| 6 | FM0-1507-000 запросить цену → | FIXING/FEEDER DRAWER в сборе |
| 7 | FM0-2756-000 запросить цену → | CABLE, POD DECK LATTICE |
| 8 | FM0-2771-000 запросить цену → | CABLE, MAIN FIXING DRAWER |
| 9 | FM0-2867-000 запросить цену → | CABLE, DRAWER POWER SUPPLY |
| 10 | FM0-2868-000 запросить цену → | CABLE, DRAWER SIGNAL |
| 11 | FM0-4893-000 запросить цену → | MOUNT, 1ST TRNSFR. TERMINAL |
| 12 | FM4-1357-000 запросить цену → | CABLE, MAIN HEATER |
| 13 | FS5-2964-000 запросить цену → | SPRING, COMPRESSION |
| 14 | FS5-9758-020 запросить цену → | SCREW, STEPPED, M3 |
| 15 | VS1-7177-003 запросить цену → | CONNECTOR, SNAP TIGHT, BK |
| 16 | VS1-8412-013 запросить цену → | CONNECTOR, SNAP TIGHT, BL |
| 17 | XA9-1035-000 запросить цену → | SCREW,M4X4 |
| 501 | XD1-4200-402 запросить цену → | WASHER, TOOTHED LOCK, M4 |
MACHINE REAR PLATE 4
| № | Артикул | Наименование |
|---|---|---|
| 1 | FB2-8094-020 запросить цену → | KNOB, 1 |
| 1 | FM0-2752-000 запросить цену → | CABLE, SIGNAL MAIN |
| 2 | VS1-7164-038 запросить цену → | CONNECTOR, SNAP TIGHT, 38P, W |
| 3 | VS1-7177-003 запросить цену → | CONNECTOR, SNAP TIGHT, BK |
| 4 | VS1-7177-004 запросить цену → | CONNECTOR, SNAP TIGHT, BK |
| 5 | VS1-8412-003 запросить цену → | CONNECTOR, SNAP TIGHT, BL |
| 6 | VS1-8412-007 запросить цену → | CONNECTOR, SNAP TIGHT, BL |
| 7 | VS1-8412-009 запросить цену → | CONNECTOR, SNAP TIGHT, BL |
| 8 | VS1-8412-015 запросить цену → | CONNECTOR, SNAP TIGHT, BL |
| 9 | VS1-8412-029 запросить цену → | CONNECTOR, SNAP TIGHT, BL |
| 1 | FK3-3803-000 запросить цену → | CABLE, USB |
| 2 | FM0-2753-000 запросить цену → | CABLE, DC POWER SUPPLY MAIN |
| 3 | FM0-2855-000 запросить цену → | CABLE, POWER |
| 1 | FM0-2747-000 запросить цену → | CABLE, PAPER PICK-UP DECURLER |
| 2 | FM0-2754-000 запросить цену → | CABLE, SIGNAL, UPPER |
| 3 | FM0-2819-000 запросить цену → | CABLE, PAPER PICK-UP, RIGHT |
| 4 | FM0-2842-000 запросить цену → | CABLE, SIGNAL, RIGHT |
| 5 | VS1-7177-002 запросить цену → | CONNECTOR, SNAP TIGHT, BK |
| 9 | VS1-8412-021 запросить цену → | CONNECTOR, SNAP TIGHT, BL |
| 10 | VS1-8412-027 запросить цену → | CONNECTOR, SNAP TIGHT, BL |
MACHINE REAR PLATE 8
| № | Артикул | Наименование |
|---|---|---|
| 1 | FM0-2750-000 запросить цену → | CABLE, CASSETTE DRUM HEATER |
| 2 | FM0-2770-000 запросить цену → | CABLE, PAPER PICK-UP, LOWER |
| 3 | FM0-4967-000 запросить цену → | SCANNER MAIN CABLE в сборе |
| 4 | VS1-7177-003 запросить цену → | CONNECTOR, SNAP TIGHT, BK |
| 5 | VS1-7177-004 запросить цену → | CONNECTOR, SNAP TIGHT, BK |
| 6 | VS1-7177-009 запросить цену → | CONNECTOR, 9P |
| 7 | VS1-7177-012 запросить цену → | CONNECTOR, SNAP TIGHT, BK |
| 8 | VS1-8412-009 запросить цену → | CONNECTOR, SNAP TIGHT, BL |
| 9 | VS1-8412-013 запросить цену → | CONNECTOR, SNAP TIGHT, BL |
| 10 | VS1-8412-015 запросить цену → | CONNECTOR, SNAP TIGHT, BL |
| 11 | VS1-8412-019 запросить цену → | CONNECTOR, SNAP TIGHT, BL |
| 12 | VS1-8412-029 запросить цену → | CONNECTOR, SNAP TIGHT, BL |
VERTICAL PATH DOOR в сборе
| № | Артикул | Наименование |
|---|---|---|
| FM0-1355-000 запросить цену → | VERTICAL PATH DOOR в сборе | |
| 1 | FE4-1049-000 запросить цену → | BUSHING |
| 2 | FC8-2607-000 запросить цену → | ROLLER, DRIVEN |
| 3 | FC8-2608-000 запросить цену → | SHAFT, ROLLER |
| 4 | FL0-1929-000 запросить цену → | COVER, RIGHT |
| 5 | FL3-7771-000 запросить цену → | HINGE |
| 7 | FU5-1453-000 запросить цену → | BUSHING |
| 8 | FU8-8195-000 запросить цену → | LABEL, OPERATOR NUMBER, A1 |
| 9 | FU9-2415-000 запросить цену → | SPRING, TENSION |
| 10 | XA9-1386-000 запросить цену → | SCREW,RS,M3X8 |
| 11 | XD9-0136-000 запросить цену → | RING, E |
Полный список запчастей доступен по запросу.
комментарии
