Canon Imagepress C1 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- EXTERNAL COVERS, PANELS, ETC.
- MACHINE FRONT PLATE
- INTERNAL COMPONENTS 1
- INTERNAL COMPONENTS 2

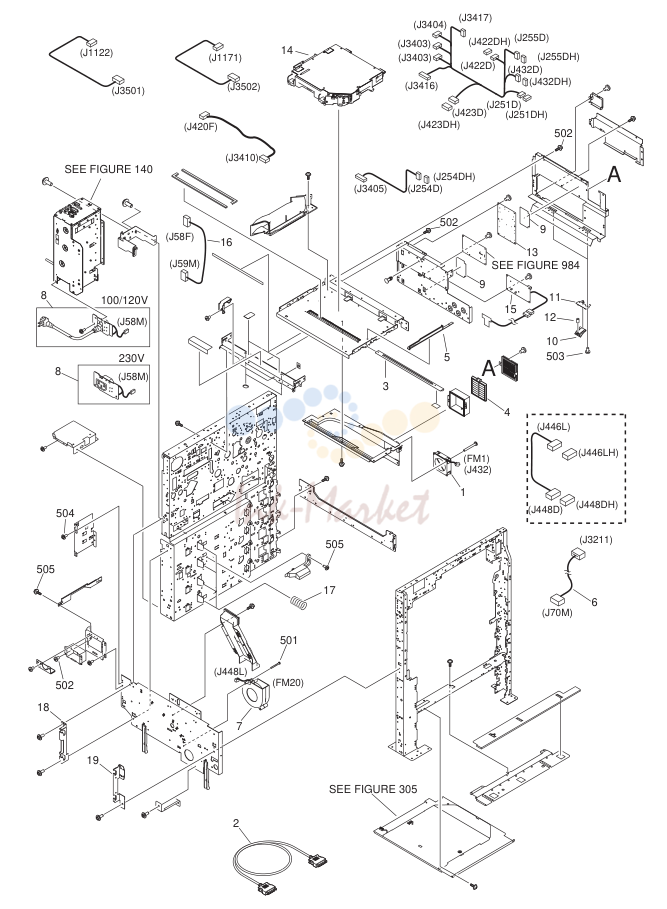

- INTERNAL COMPONENTS 3

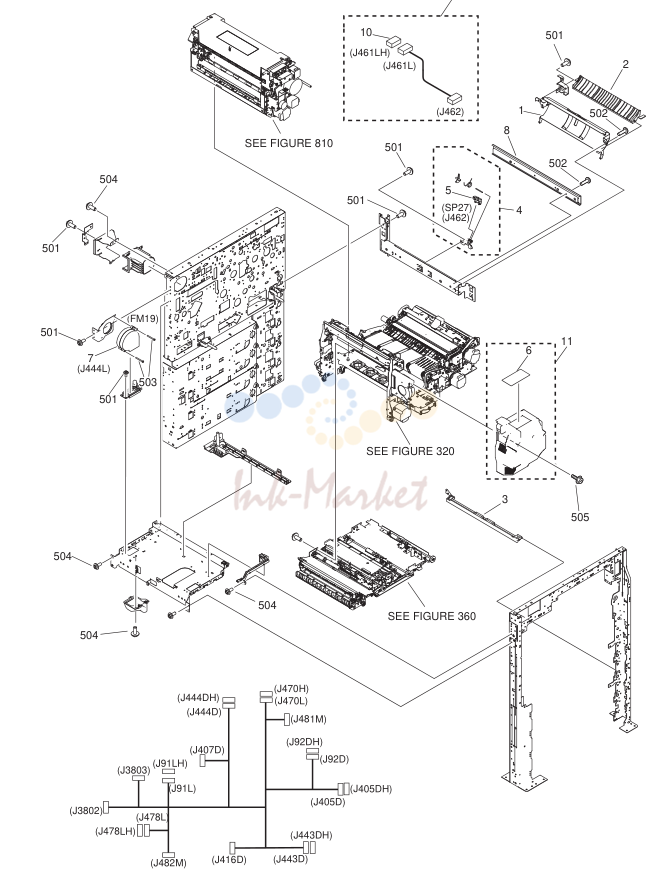

- INTERNAL COMPONENTS 4

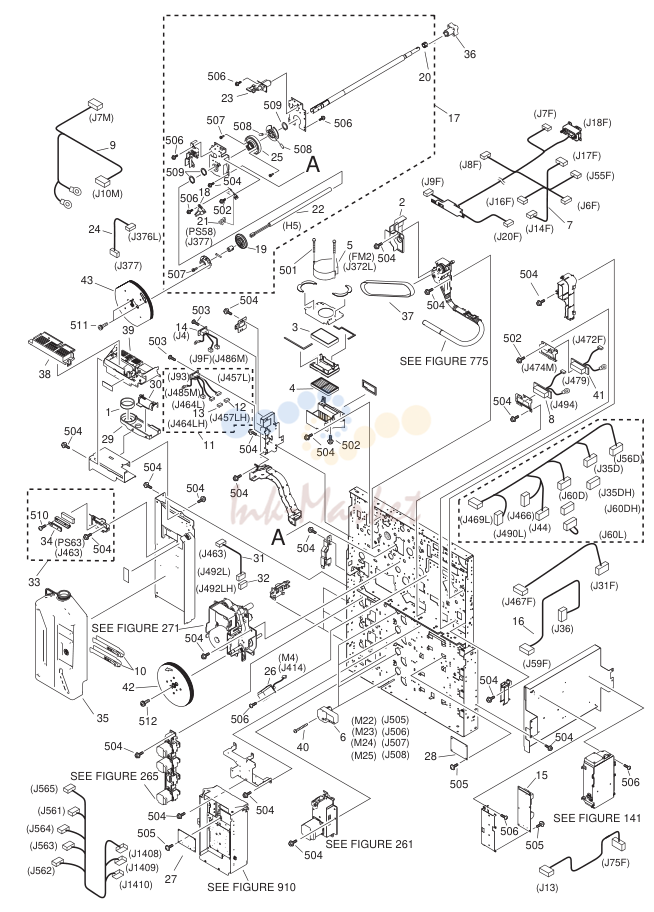

- MACHINE REAR PLATE 1

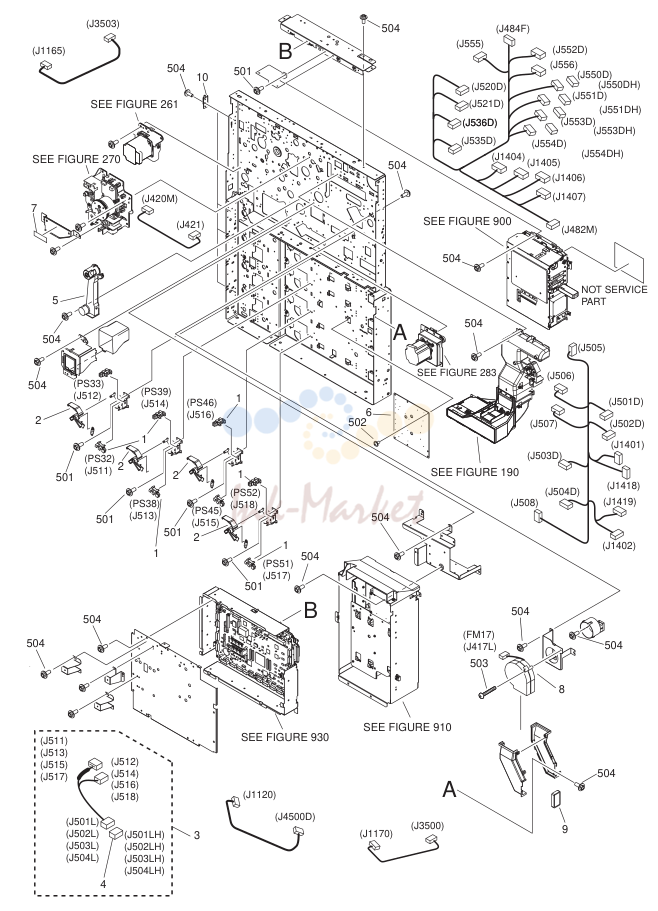

- MACHINE REAR PLATE 2

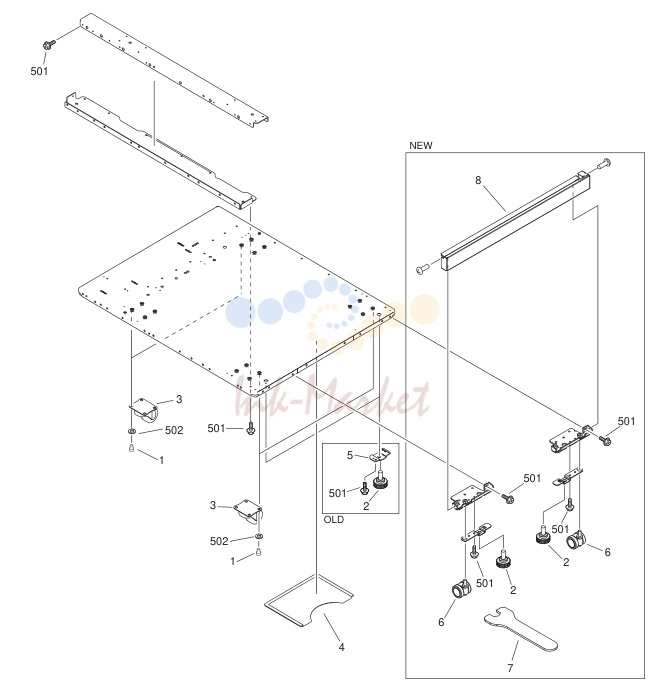

- MACHINE BOTTOM PLATE

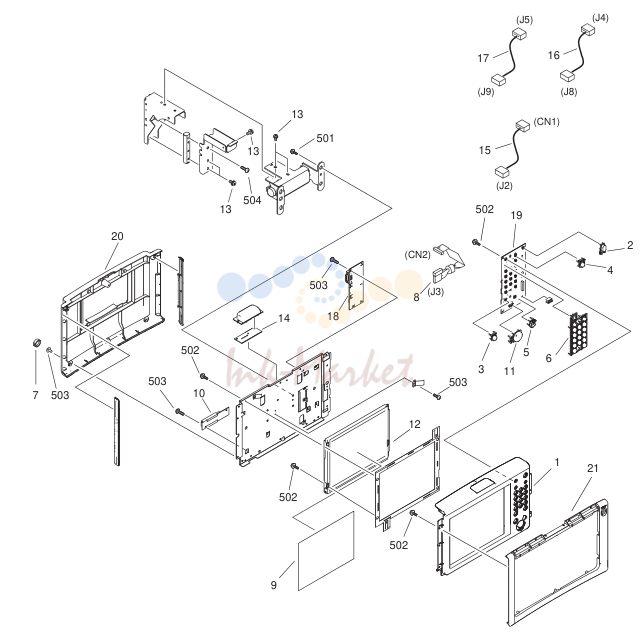

- CONTROL PANEL в сборе

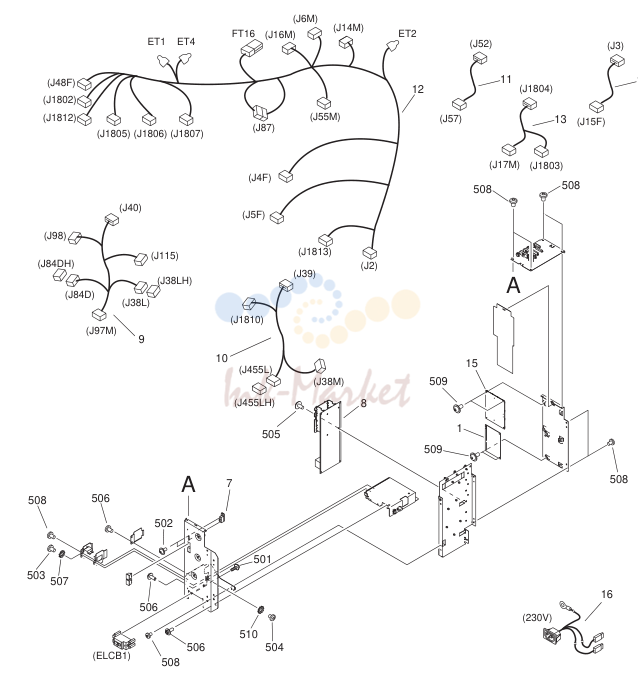

- POWER CORD TERMINAL в сборе
- DUCT в сборе
- VERTICAL PATH DRIVE в сборе
- DEVELOPING DRIVE в сборе
- DRUM I.T.B. DRIVE в сборе
- CASSETTE в сборе
- PAPER PICK-UP в сборе
- RIGHT DOOR в сборе
- MULTI P. PICK-UP MOUNT ASS'Y
- MULTI PAPER PICK-UP TRAY ASS'Y
- FIXING FEEDER в сборе
- REGISTRATION MOUNT ASS'Y (OLD TYPE)
- REGISTRATION MOUNT ASS'Y (NEW TYPE)
- PRE-FIXING FEEDER в сборе
- REV PAPER DELIVERY UPPER ASS'Y
- REV PAPER DELIVERY LOWER ASS'Y
- BUFFER в сборе
- DUPLEXING в сборе
- INNER PAPER DELIVERY в сборе
- SECONDARY TRANSFER MOUNT ASS'Y
- I.T.B. POSITIONING в сборе
- Рисунок 538
- TRANSFER CLEANER в сборе
- PRIMARY CORONA в сборе
- P KIT в сборе
- D KIT в сборе
- HOPPER в сборе
- SUB HOPPER в сборе
- DEVELOPING в сборе
- SEE FIGURE 870
- FIXING CLEANER в сборе
- FIXING BELT в сборе
- FIXING BELT DRIVE в сборе
- OUT PRESSURE HEATER в сборе
- CLEANING ROLL DRIVE в сборе
- CONTROLLER BOX в сборе
- DC POWER SUPPLY в сборе
- DC CONTROLLER плата в сборе
- 2ND TRANSFER CONTROL плата ASS'Y
- H.V плата в сборе

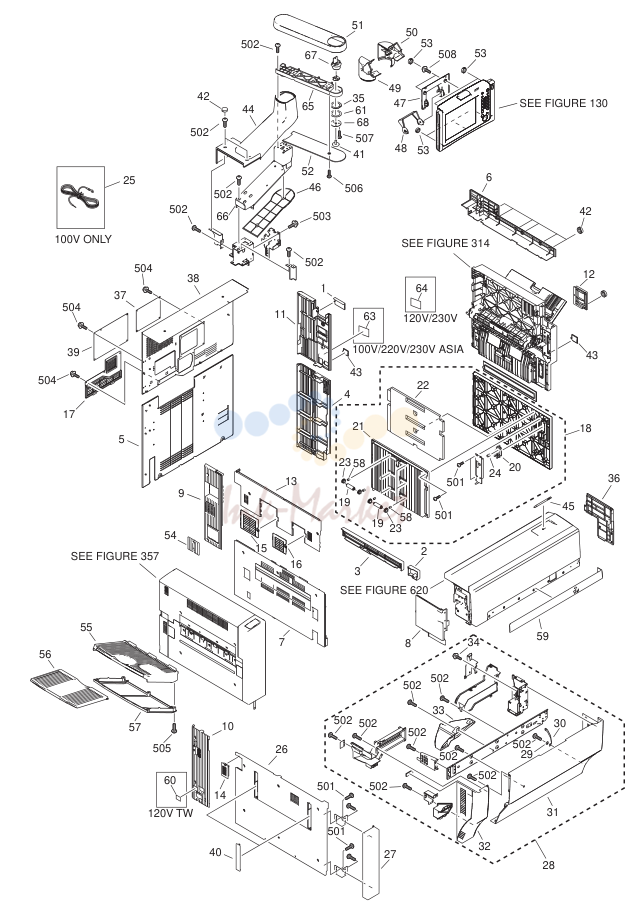

EXTERNAL COVERS, PANELS, ETC.
| № | Артикул | Наименование |
|---|---|---|
| 1 | FC5-2193-000 запросить цену → | COVER, FAN DUCT |
| 2 | FC5-2723-000 запросить цену → | COVER, RIGHT LOWER, FRONT |
| 3 | FC5-2724-000 запросить цену → | PANEL, RIGHT LOWER, MIDDLE |
| 4 | FC5-2725-020 запросить цену → | PANEL, RIGHT LOWER, REAR |
| 5 | FC6-1301-000 запросить цену → | PANEL, REAR LOWER |
| 6 | FC6-1302-000 запросить цену → | PANEL, UPPER, RIGHT |
| 7 | FC6-1304-000 запросить цену → | PANEL, UPPER, LEFT |
| 8 | FC6-1312-000 запросить цену → | COVER, HOPPER, LEFT |
| 9 | FC6-1378-000 запросить цену → | PANEL, LEFT UPPER, REAR |
| 10 | FC6-1379-000 запросить цену → | PANEL, LEFT LOWER, REAR |
| 11 | FC8-6454-000 запросить цену → | PANEL, RIGHT UPPER, REAR |
| 12 | FC7-0906-000 запросить цену → | COVER, DOOR, RIGHT |
| 13 | FL2-2857-000 запросить цену → | COVER, UPPER, LEFT |
| 14 | FL2-5398-000 запросить цену → | COVER, FIXING EXHAUST, RR. LW |
| 15 | FL2-5399-000 запросить цену → | COVER, EXHAUST, LEFT |
| 16 | FL2-5400-000 запросить цену → | COVER, FIXING EXHAUST, UPPER |
| 17 | FL2-5401-000 запросить цену → | COVER, FILTER, REAR |
| 18 | FM2-2507-000 запросить цену → | VERTICAL PATH DOOR в сборе |
| 19 | FC7-7207-000 запросить цену → | ROLLER, DRIVEN, B |
| 20 | FC5-2719-000 запросить цену → | HANDLE, RIGHT DOOR |
| 21 | FC6-1917-000 запросить цену → | GUIDE, VERT. PATH PAPER FEED |
| 22 | FC7-0892-000 запросить цену → | SPONGE |
| 23 | FS5-1595-000 запросить цену → | BUSHING, VERTICAL ROLLER |
| 24 | FS6-2826-000 запросить цену → | SPRING, COMPRESSION |
| 25 | FK2-0157-000 запросить цену → | CABLE, GROUNDING 100V ONLY |
| 26 | FC6-1305-000 запросить цену → | COVER, LEFT, LOWER |
| 27 | FC6-1306-000 запросить цену → | COVER, FRONT LOWER |
| 28 | FM2-8042-000 запросить цену → | FRONT COVER узел |
| 29 | FA2-7162-000 запросить цену → | WASHER (SUS) |
| 30 | FA6-0745-000 запросить цену → | TAPE, DOOR |
| 31 | FC6-1316-000 запросить цену → | COVER, FRONT, 1 |
| 32 | FC7-0183-000 запросить цену → | COVER, FRONT, 2 |
| 33 | FC7-0189-000 запросить цену → | MOUNT, FIXING/FEEDER, LEVER |
| 34 | XA9-0732-000 запросить цену → | SCREW,RS,M4 |
| 35 | FC6-5731-000 запросить цену → | WASHER,WAVE |
| 36 | FM2-8045-000 запросить цену → | RIGHT HOPPER COVER узел |
| 37 | FC5-2452-000 запросить цену → | COVER, BLANKING, REAR |
| 38 | FC6-1300-000 запросить цену → | COVER, REAR, UNDER |
| 39 | FC7-0947-000 запросить цену → | COVER, HDD |
| 40 | FC7-7173-000 запросить цену → | COVER, HANDLE |
| 41 | FB6-0439-020 запросить цену → | SCREW,M4 |
| 42 | FB6-3771-000 запросить цену → | COVER, RUBBER |
| 43 | FC5-2194-000 запросить цену → | COVER, HANDLE |
| 44 | FL2-6943-000 запросить цену → | COVER, ARM, 2 |
| 45 | FC7-3068-000 запросить цену → | PEN, TOUCH PANEL |
| 46 | FC6-4899-000 запросить цену → | COVER, ARM, 3 |
| 47 | FC6-4958-000 запросить цену → | COVER, HINGE |
| 48 | FC6-4959-000 запросить цену → | COVER, SLIDE |
| 49 | FC6-4960-000 запросить цену → | COVER, HINGE, LEFT |
| 50 | FC6-4961-000 запросить цену → | COVER, HINGE, RIGHT |
| 51 | FC6-5614-000 запросить цену → | COVER, ARM, 1 |
| 52 | FC6-5716-000 запросить цену → | COVER, ARM, 4 |
| 53 | FC6-6824-000 запросить цену → | RUBBER, COVER |
| 54 | FC7-0913-000 запросить цену → | COVER, PANEL, MOUNT |
| 55 | FC7-0939-000 запросить цену → | TRAY, COPY, 1 |
| 56 | FC7-0940-000 запросить цену → | TRAY, COPY, 2 |
| 57 | FC7-0941-000 запросить цену → | COVER, COPY, TRY |
| 58 | FU6-2924-000 запросить цену → | SPRING, COMPRESSION |
| 59 | FL2-5456-010 запросить цену → | BASE, EMBLEM C1 |
| 59 | FL3-0888-000 запросить цену → | BASE, EMBLEM C1+ |
| 60 | FC8-8826-000 запросить цену → | LABEL, SUBPOWER SUPPLY 120V TW |
| 61 | FC7-0223-000 запросить цену → | SHEET |
| 63 | FC7-3085-000 запросить цену → | LABEL, SHUT, DOWN B 100V/220V/230V ASIA |
| 64 | FC7-3084-000 запросить цену → | LABEL, SHUT, DOWN A 120V/230V AU/EUR |
| 65 | FB6-0433-000 запросить цену → | ARM |
| 66 | FC6-1309-000 запросить цену → | ARM, CONTROL, PANEL |
| 67 | FB6-0432-000 запросить цену → | SUPPORT, SHAFT |
| 68 | FB6-0450-000 запросить цену → | WASHER |
| 501 | XB4-5400-807 запросить цену → | AR SCREW,P,M4X8 |
| 502 | XB4-5401-007 запросить цену → | AR SCREW, M4X10 |
| 503 | XB3-6401-005 запросить цену → | AR SCREW,RS,M4X10 |
| 504 | XB1-2400-407 запросить цену → | AR SCREW,MACH.,TRUSS HEAD,M4X4 |
| 506 | XB1-2401-609 запросить цену → | AR SCREW, MACH.,TRUSS HEAD, M4X16 |
| 507 | XB1-2400-805 запросить цену → | AR SCREW, MACHINE M4X8 (S) |
| 508 | XB6-7300-607 запросить цену → | AR SCREW,TP,M3X6 |

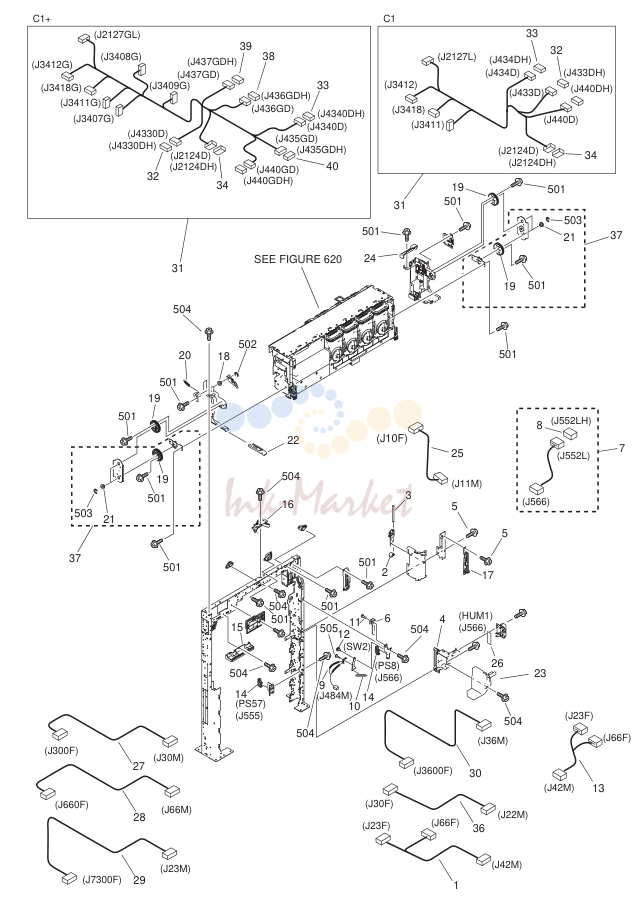

MACHINE FRONT PLATE
| № | Артикул | Наименование |
|---|---|---|
| 1 | FM2-7262-000 запросить цену → | CABLE, HI-V. CONNECT, ROLLER |
| 2 | FB2-7866-000 запросить цену → | STOP, HINGE |
| 3 | FB2-7867-030 запросить цену → | SHAFT, HINGE |
| 4 | FL2-2855-000 запросить цену → | HINGE, FRONT COVER, LOWER |
| 5 | XA9-0732-000 запросить цену → | SCREW,RS,M4 |
| 6 | FB2-7560-030 запросить цену → | COVER, SWITCH |
| 7 | FM2-0952-000 запросить цену → | CABLE, MULTI DOOR SENSOR J552L,556 |
| 8 | VS1-7177-003 запросить цену → | CONNECTOR, SNAP TIGHT, BK J552LH |
| 9 | FM2-0956-000 запросить цену → | CABLE, MULTI DOOR SWITCH |
| 10 | FS5-2958-000 запросить цену → | SPRING, TENSION |
| 11 | FS5-9166-020 запросить цену → | SCREW, STEPPED, M4 |
| 12 | FS5-9216-020 запросить цену → | SCREW, STEPPED, M4X6 |
| 14 | FK2-0149-000 запросить цену → | PHOTO-INTERRUPTER, TLP1253(C6) |
| 15 | FL2-2846-000 запросить цену → | PLATE, HOPPER, INSULATING, B |
| 16 | FM2-2469-000 запросить цену → | LASER SHUTTER узел |
| 17 | FC5-1846-000 запросить цену → | HOOK, RIGHT DOOR |
| 18 | FS5-1220-000 запросить цену → | BUSHING |
| 19 | FU6-0587-000 запросить цену → | GEAR, 40T |
| 20 | FU6-2076-000 запросить цену → | SPRING, TENSION |
| 21 | FU5-4719-000 запросить цену → | BUSHING |
| 22 | FC7-5022-000 запросить цену → | GUIDE, DOOR, FRONT |
| 23 | FC6-4930-000 запросить цену → | COVER, HINGE INTERNAL |
| 24 | FC6-9754-000 запросить цену → | COVER, SUB FRAME |
| 25 | FM2-7285-000 запросить цену → | CABLE, HEATER CONNECTING, 1 |
| 26 | WP2-5226-000 запросить цену → | SENSOR, HUMIDITY |
| 27 | FM2-7257-000 запросить цену → | CABLE, PRI.TRANS. H.V. CONNECT J30M,300F |
| 28 | FM2-7261-000 запросить цену → | CABLE, PRI.TRANS. H.V. CONNECT J66M,660F |
| 29 | FM2-7265-000 запросить цену → | CABLE, ROLLER, H.V CONEKUT J23M,7300F |
| 30 | FM2-7267-000 запросить цену → | CABLE, CLN H.V TRANSFER BELT 1 J36M,3600F |
| 31 | FM2-7233-000 запросить цену → | CABLE, SIDE HOPPER, CONNECT C1+J433D,434D,440D,21 |
| 31 | FM2-7336-000 запросить цену → | CABLE, SIDE HOPPER, CONNECT 24D,2127L,3411,3412,341 |
| 32 | VS1-7164-016 запросить цену → | CONNECTOR, SNAP TIGHT J433DH |
| 33 | VS1-7164-020 запросить цену → | CONNECTOR, SNAP TIGHT, 20P, W J434DH |
| 34 | VS1-7173-005 запросить цену → | CONNECTOR, SNAP TIGHT J2124DH |
| 36 | FM2-7258-000 запросить цену → | CABLE, HIGH VOLTAGE CONNECT, 2 J22M,30F |
| 37 | FM2-2683-000 запросить цену → | HINGE ARM в сборе |
| 38 | VS1-7173-006 запросить цену → | CONNECTOR, SNAP TIGHT C1+J436GDH |
| 39 | VS1-7173-008 запросить цену → | CONNECTOR, SNAP TIGHT C1+J437GDH |
| 40 | VS1-7173-010 запросить цену → | CONNECTOR, SNAP TIGHT C1+J435GDH |
| 501 | XB1-2400-607 запросить цену → | AR SCREW, CROSS-RECESS, FCH |
| 502 | XD2-1100-502 запросить цену → | AR RETAINING RING (E-TYPE) |
| 503 | XD2-1100-802 запросить цену → | AR RING, E |
| 504 | XB3-6401-005 запросить цену → | AR SCREW,RS,M4X10 |
| 505 | XB1-2230-809 запросить цену → | AR SCREW,MACH,TRUSS HEAD,M2.3X8 |

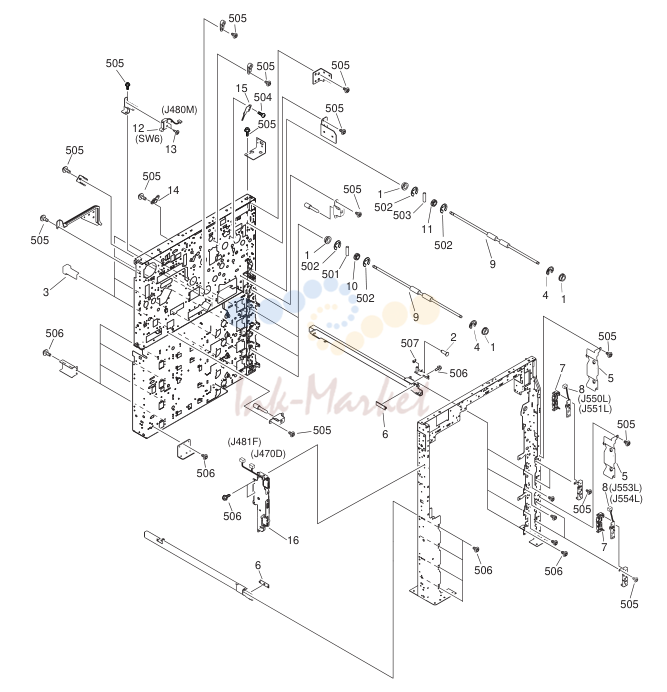

INTERNAL COMPONENTS 1
| № | Артикул | Наименование |
|---|---|---|
| 1 | FA9-2112-000 запросить цену → | BUSHING, PL |
| 2 | FC5-2544-000 запросить цену → | SCREW, ADJUSTMENT, M6X16 |
| 3 | FC5-2568-000 запросить цену → | COVER, RAIL |
| 4 | FC5-2715-000 запросить цену → | RING, RETAINING |
| 5 | FC6-1923-000 запросить цену → | PANEL, INTERNAL, RIGHT LOWER |
| 6 | FC5-2566-000 запросить цену → | BLOCK, SIDE SLIDE |
| 7 | FC5-1420-000 запросить цену → | HOLDER, SIZE DETECT |
| 8 | FM2-0849-000 запросить цену → | CST. SIZE SENSOR плата в сборе J550L,551L,553L,554L |
| 9 | FC5-2703-000 запросить цену → | ROLLER, PAPER FEEDER |
| 10 | FS7-0641-000 запросить цену → | GEAR, 24T |
| 11 | FS7-0652-000 запросить цену → | GEAR, 18T |
| 12 | FM2-0999-000 запросить цену → | CABLE, HANDLE SWITCH SW6 J480M |
| 13 | XA9-0944-000 запросить цену → | SCREW,STEPPED,M2 |
| 14 | FC5-6243-000 запросить цену → | BUSHING |
| 15 | FC6-1035-000 запросить цену → | BRUSH, STATIC CHARGE |
| 16 | FM2-7977-000 запросить цену → | DOOR SWITCH узел J470D,481F |
| 501 | XD3-2200-142 запросить цену → | AR PIN, PARALLEL |
| 502 | XD2-1100-642 запросить цену → | AR RING,E |
| 503 | XD3-2200-102 запросить цену → | AR PIN, PARALLEL |
| 504 | XB1-2400-807 запросить цену → | AR SCREW, M4X8 |
| 505 | XB3-6401-005 запросить цену → | AR SCREW,RS,M4X10 |
| 506 | XB3-6400-805 запросить цену → | AR SCREW,RS,M4X8 |
| 507 | XD2-1100-242 запросить цену → | AR WASHER, RETAINING |

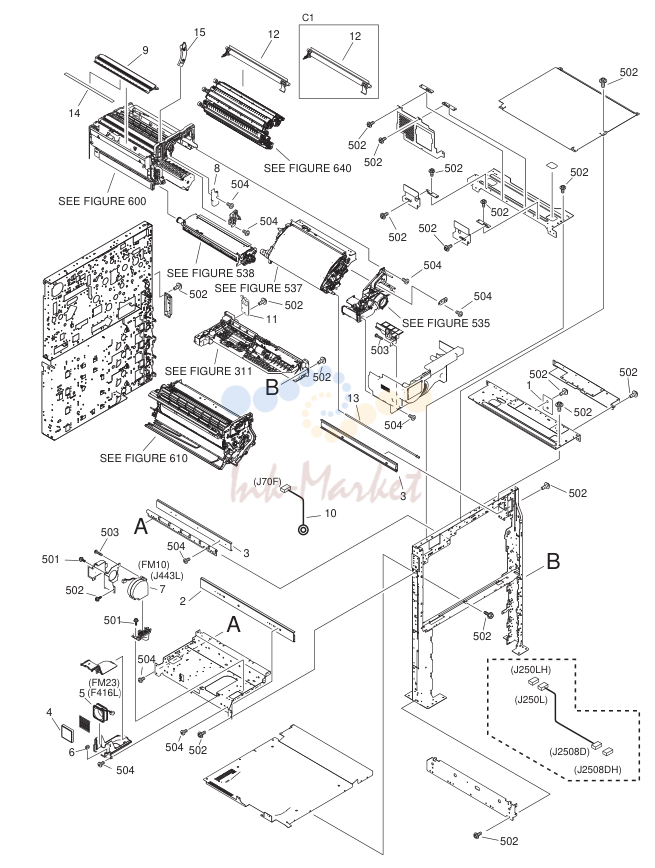

INTERNAL COMPONENTS 2
| № | Артикул | Наименование |
|---|---|---|
| 1 | FC5-6247-000 запросить цену → | PLATE, GROUNDING |
| 2 | XZ9-0566-000 запросить цену → | RAIL, FRAME |
| 3 | XZ9-0567-000 запросить цену → | RAIL, SLIDE, LEFT |
| 4 | FC8-8817-000 запросить цену → | FILTER, AIR, 2 |
| 5 | FL2-2854-000 запросить цену → | FAN FM23 J416L |
| 6 | VS1-7177-004 запросить цену → | CONNECTOR, SNAP TIGHT, BK |
| 7 | FK2-0124-000 запросить цену → | FAN FM10 J443L |
| 8 | FC6-9741-000 запросить цену → | COVER, DEVELOPING BIAS |
| 9 | FL2-2624-000 запросить цену → | COVER, PROCESSOR KIT, UPPER |
| 10 | FM2-7291-000 запросить цену → | CABLE, HI-V. DEVELOPMENT BIAS J70F |
| 11 | FC5-2545-000 запросить цену → | COVER, CABLE |
| 12 | FM2-2663-000 запросить цену → | DUMMY DEVELOPING в сборе |
| 13 | FC6-6892-000 запросить цену → | SHAFT, I.T.B. FIXED |
| 14 | FC6-9744-000 запросить цену → | SEAL_PROCEESSOR KIT COVER |
| 15 | FM2-2662-000 запросить цену → | DEVELOPING BIAS INPUT в сборе |
| 501 | XB3-6400-805 запросить цену → | AR SCREW,RS,M4X8 |
| 502 | XB3-6401-005 запросить цену → | AR SCREW,RS,M4X10 |
| 503 | XB1-2404-007 запросить цену → | AR SCREW,MACH.,TRUSS HEAD,M4X40 |
| 504 | XB1-2400-607 запросить цену → | AR SCREW,MACH.,TRUSS HEAD,M4X6 |
INTERNAL COMPONENTS 3
| № | Артикул | Наименование |
|---|---|---|
| 1 | FK2-0103-000 запросить цену → | FAN FM1 J432L |
| 3 | FL2-0390-000 запросить цену → | GLASS, DUST-PROOF |
| 4 | FL2-0439-000 запросить цену → | FILTER, DUST |
| 5 | FC5-1619-000 запросить цену → | RAIL, SCANNER |
| 6 | FM2-7290-000 запросить цену → | CABLE, HI-V. DEVELOPMENT BIAS J70M,3211 |
| 7 | FK2-0124-000 запросить цену → | FAN FM20 J448L |
| 8 | FM2-2629-000 запросить цену → | AC POWER SUPPLY CABLE ASS'Y 100V |
| 8 | FM2-2597-000 запросить цену → | AC POWER SUPPLY CABLE ASS'Y 120V |
| 8 | FM4-3308-000 запросить цену → | AC POWER SUPPLY CABLE ASS'Y 120V BR |
| 8 | FM2-2598-000 запросить цену → | AC POWER SUPPLY CABLE ASS'Y 220V/230V |
| 9 | FC7-0920-000 запросить цену → | SHEET, INSULATING |
| 10 | FB5-2951-000 запросить цену → | BLOCK, GUIDE PRESSURE, 1 |
| 11 | FB5-2957-020 запросить цену → | BLOCK, GUIDE PRESSURE, 2 |
| 12 | FU5-2148-000 запросить цену → | SPRING, COMPRESSION |
| 13 | FM2-7730-000 запросить цену → | SIDE DRIVER плата ASS'Y C1 |
| 13 | FM2-7731-000 запросить цену → | SIDE DRIVER плата ASS'Y C1+ |
| 14 | FM2-6066-010 запросить цену → | LASER SCANNER в сборе |
| 15 | FM2-2642-000 запросить цену → | POTENTIAL SENSOR плата в сборе J452 |
| 16 | FM2-7304-000 запросить цену → | CABLE, OPTION AC, 2 J58F,59M |
| 17 | FU5-2172-000 запросить цену → | SPRING, COMPRESSION |
| 18 | FC7-1168-000 запросить цену → | PLATE,BUFFER MOUNTING,REAR |
| 19 | FC7-1169-000 запросить цену → | PLATE,BUFFER MOUNTING,FRONT |
| 501 | XB1-2404-007 запросить цену → | AR SCREW,MACH,TRUSS HEAD,M4X40 |
| 502 | XB1-2400-607 запросить цену → | AR SCREW,CROSS-RECESS,FCH |
| 503 | XB1-2300-607 запросить цену → | AR SCREW, BH3X6(S) |
| 504 | XB3-6400-805 запросить цену → | AR SCREW,RS,M4X8 |
| 505 | XB3-6401-005 запросить цену → | AR SCREW, RS, M4X10 |
INTERNAL COMPONENTS 4
| № | Артикул | Наименование |
|---|---|---|
| 1 | FC6-1900-000 запросить цену → | GIDE, PRE-REGISTRATION 1 |
| 2 | FC6-1901-000 запросить цену → | GUIDE_,PRE-REGISTRATION 2 |
| 3 | FC6-1904-000 запросить цену → | GUIDE, INTERMEDIATE |
| 4 | FM2-1207-000 запросить цену → | PRE-REGISTRATION SENSOR узел |
| 5 | FK2-0149-000 запросить цену → | PHOTO-INTERRUPTER, TLP1252(C6) PS27 J462 |
| 6 | FU5-8539-000 запросить цену → | LABEL, OPERATION |
| 7 | FK2-0124-000 запросить цену → | FAN FM19 J499L |
| 8 | XZ9-0566-000 запросить цену → | RAIL, FRAME |
| 9 | FM2-7272-000 запросить цену → | CABLE, CROSSING SENSOR J461L,462 |
| 10 | VS1-7177-003 запросить цену → | CONNECTOR, SNAP TIGHT, BK J461LH |
| 11 | FM2-8047-000 запросить цену → | COVER, FIXING, FRONT |
| 501 | XB3-6401-005 запросить цену → | AR SCREW,RS,M4X10 |
| 502 | XB1-2400-607 запросить цену → | AR SCREW, CROSS-RECESS, FCH |
| 503 | XB1-2404-007 запросить цену → | AR SCREW,MACH.,TRUSS HEAD,M4X40 |
| 504 | XB3-6400-805 запросить цену → | AR SCREW,RS,M4X8 |
| 505 | XB1-2400-807 запросить цену → | AR SCREW,MACH.,TRUSS HEAD,M4X8 |
MACHINE REAR PLATE 1
| № | Артикул | Наименование |
|---|---|---|
| 1 | FB2-8408-000 запросить цену → | CAP, WASTE TONER |
| 2 | FC6-1109-000 запросить цену → | COVER, WASTE TONER, DRIVE |
| 3 | FC8-8814-000 запросить цену → | FILTER, OZONE, RIGHT |
| 4 | FC7-0958-000 запросить цену → | FILTER, TONER |
| 5 | FK2-0537-000 запросить цену → | FAN FM2 J372L |
| 6 | FK2-0016-000 запросить цену → | MOTOR, DC M22-25 J505-508 |
| 7 | FM2-2627-000 запросить цену → | AC DRIVER CABLE ASS'Y |
| 8 | FM2-7260-000 запросить цену → | DRAWER HARNESS в сборе, 2 |
| 9 | FM2-7284-000 запросить цену → | CABLE, I.T.B HEATER, CONECT J7M,10M |
| 10 | FG5-5794-000 запросить цену → | HANDLE, MAIN BODY |
| 11 | FM2-0938-000 запросить цену → | CABLE, 3.5K POWER SUPPLY J457L,464L,485M |
| 12 | VS1-7177-006 запросить цену → | CONNECTOR, SNAP TIGHT, BK J457LH |
| 13 | VS1-7177-008 запросить цену → | CONNECTOR, SNAP TIGHT, BK J464LH |
| 14 | FM2-7289-000 запросить цену → | CABLE, READER, POWER SUPPLY |
| 15 | FM2-7199-000 запросить цену → | NOISE FILTER плата в сборе 100V/120V |
| 15 | FM2-7200-000 запросить цену → | NOISE FILTER плата в сборе 220V/230V |
| 16 | FM2-7303-000 запросить цену → | CABLE, AC POWER SUPPLY |
| 17 | FM2-2695-000 запросить цену → | DRUM SHFT узел 100V/120V |
| 17 | FM2-7981-000 запросить цену → | DRUM SHFT узел 220V/230V |
| 18 | FA3-0859-040 запросить цену → | BRUSH, ELECTRODE CONTACT |
| 19 | FC6-1097-000 запросить цену → | TERMINAL, DRUM CONTACT |
| 20 | FC6-1104-000 запросить цену → | COLLAR, DRUM, SHAFT |
| 21 | FK2-0149-000 запросить цену → | PHOTO-INTERRUPTER, TLP1252(C6) PS58 J377 |
| 22 | FK2-0547-000 запросить цену → | HEATER, DRUM 100V/120VH5 |
| 22 | FH7-4725-000 запросить цену → | HEATER, DRUM 220V/230VH5 |
| 23 | FK2-2665-000 запросить цену → | CONNECTOR, 1ST, HIGH VOLTAGE |
| 24 | FM2-7275-000 запросить цену → | CABLE, DRUM HP, SENSOR |
| 25 | FU6-0543-000 запросить цену → | GEAR, 90T |
| 26 | FM2-2641-000 запросить цену → | ROTARY MOTOR узел M4 J414 |
| 27 | FM2-6049-010 запросить цену → | DC DC CONVERTER плата ASSEMBLY1 |
| 28 | FM2-6300-000 запросить цену → | DC DC CONVERTER плата в сборе |
| 29 | FF5-3172-000 запросить цену → | CAP, BOTTLE, 1 |
| 30 | FL2-5451-000 запросить цену → | CAP, BOTTLE, 2 |
| 31 | FM2-7273-000 запросить цену → | CABLE, WASTE TONER J463,492L |
| 32 | VS1-7177-004 запросить цену → | CONNECTOR, SNAP TIGHT, BK J492LH |
| 33 | FM2-8007-000 запросить цену → | SENSOR, WASTE TONER |
| 34 | FK2-0591-000 запросить цену → | SENSOR , TONER PS63 J463 |
| 35 | FL2-2853-000 запросить цену → | BOTTLE, WASTE TONER |
| 36 | FC7-5043-000 запросить цену → | KNOB, DRUM |
| 37 | XF2-4119-740 запросить цену → | BELT, TIMING |
| 38 | FC5-2502-000 запросить цену → | COVER, HIGH VOLTAGE плата, UPPER |
| 39 | FM2-2633-000 запросить цену → | COVER, HIGH VOLTAGE плата, UPPER |
| 40 | XA9-1491-000 запросить цену → | SCREW,WASHER PAN HEAD,M3X30 |
| 41 | FM2-7256-000 запросить цену → | DRAWER HARNESS в сборе, 1 |
| 42 | FC8-6457-000 запросить цену → | FLYWHEEL |
| 43 | FC8-6465-000 запросить цену → | FLYWHEEL |
| 501 | XB2-4404-005 запросить цену → | AR SCREW,W/WASHER,M4X40 |
| 502 | XB3-6400-805 запросить цену → | AR SCREW,RS,M4X8 |
| 503 | XB1-2300-607 запросить цену → | AR SCREW, BH3X6(S) |
| 504 | XB3-6401-005 запросить цену → | AR SCREW,RS,M4X10 |
| 505 | XB6-7300-607 запросить цену → | AR SCREW, CROOSS-RECESS, FCH |
| 506 | XB1-2400-607 запросить цену → | AR SCREW, CROSS-RECESS, FCH |
| 507 | XB2-8401-407 запросить цену → | AR SCREW,W/WASHER,M4X14 |
| 508 | XB6-2401-008 запросить цену → | AR SETSCREW, M4X10 |
| 509 | XD2-3100-202 запросить цену → | AR C RING |
| 510 | XB4-5301-007 запросить цену → | AR SCREW,P,M3X10 |
| 511 | XB2-8502-007 запросить цену → | AR SCREW, W/WASHER, M5*20 |
MACHINE REAR PLATE 2
| № | Артикул | Наименование |
|---|---|---|
| 1 | FK2-0149-000 запросить цену → | PHOTO-INTERRUPTER, TLP1253(C6) |
| 2 | FC5-2515-000 запросить цену → | ARM, CASSETTE PAPER SENSOR PS32,33,38,39,45,46,51,5 |
| 3 | FM2-0992-000 запросить цену → | CABLE, CASSETTE REMNANT SENSOR |
| 4 | VS1-7177-006 запросить цену → | CONNECTOR, SNAP TIGHT, BK J501-504 |
| 5 | FM2-7979-000 запросить цену → | JOINT PIPE узел |
| 6 | FM2-7726-000 запросить цену → | PAPER PICK-UP DRIVER плата ASS'Y |
| 7 | FS6-8400-000 запросить цену → | LABEL,GREASE TYPE CAUTION |
| 8 | FK2-0124-000 запросить цену → | FAN FM17 J417L |
| 9 | FC8-8818-000 запросить цену → | FILTER, AIR, 3 |
| 10 | FC5-2726-000 запросить цену → | HINGE, VERTICAL PATH DOOR |
| 501 | XB3-6400-805 запросить цену → | AR SCREW,RS,M4X8 |
| 502 | XB6-7300-607 запросить цену → | AR SCREW, CROOSS-RECESS, FCH |
| 503 | XB1-2404-007 запросить цену → | AR SCREW,MACH.,TRUSS HEAD,M4X40 |
| 504 | XB3-6401-005 запросить цену → | AR SCREW,RS,M4X10 |
MACHINE BOTTOM PLATE
| № | Артикул | Наименование |
|---|---|---|
| 1 | FB4-1340-000 запросить цену → | SCREW,ALLEN HEAD,M8X10 |
| 2 | FB2-8506-020 запросить цену → | ADJUSTER |
| 3 | XZ9-0367-000 запросить цену → | CASTER |
| 4 | FC5-1146-000 запросить цену → | HOLDER, BOOK, SERVICE |
| 5 | FC5-2687-000 запросить цену → | PLATE, ADJUSTER MOUNTING |
| 6 | XZ9-0673-000 запросить цену → | AUXILIARY CASTER |
| 7 | XZ9-0672-000 запросить цену → | SPANNER, 16 |
| 8 | FC7-5756-000 запросить цену → | COVER, ADJUSTER |
| 501 | XB3-6401-005 запросить цену → | AR SCREW,RS,M4X10 |
| 502 | XD1-3100-805 запросить цену → | AR WASHER,SPRING |
CONTROL PANEL в сборе
| № | Артикул | Наименование |
|---|---|---|
| FM3-5206-000 запросить цену → | CONTROL PANEL в сборе 100V | |
| FM3-5207-000 запросить цену → | CONTROL PANEL в сборе 120V/230V ASIA/AU | |
| FM3-5208-000 запросить цену → | CONTROL PANEL в сборе EUR/ CN | |
| 1 | FC7-0993-000 запросить цену → | PANEL, CONTROL 100V |
| 1 | FC7-0994-000 запросить цену → | PANEL, CONTROL 120V/230V ASIA/AU |
| 1 | FC7-5044-000 запросить цену → | PANEL, CONTROL 220V/230V EUR |
| 2 | FC6-4950-000 запросить цену → | KEY TOP, POWER |
| 3 | FC6-4951-000 запросить цену → | KEY TOP, RESET |
| 4 | FC6-4952-000 запросить цену → | KEY TOP, ENERGY SAVING |
| 5 | FC6-4954-000 запросить цену → | KEY TOP, STOP |
| 6 | FC6-4955-000 запросить цену → | KEY TOP, NUMBERS |
| 7 | FC6-6824-000 запросить цену → | RUBBER, COVER |
| 8 | FK2-1636-000 запросить цену → | CABLE, LCD J3,CN2 |
| 9 | FK2-1645-000 запросить цену → | PANEL, TOUCH EXCPT JP, USJP, US |
| 10 | FK2-1646-000 запросить цену → | INVERTER плата в сборе (OLD) |
| 10 | FK2-7408-000 запросить цену → | INVERTER плата в сборе JP, US (NEW) |
| 11 | FL2-2615-000 запросить цену → | START KEY в сборе |
| 12 | FL2-2616-000 запросить цену → | LCD CONTROL PANEL узел EXCEPT JP, US |
| 12 | FL3-1063-000 запросить цену → | LCD CONT PANEL/ INVERTER узел JP, US |
| 13 | XA9-0940-000 запросить цену → | SCREW,W/WASHER,M4X12 |
| 14 | FM2-5463-000 запросить цену → | TALLY плата в сборе |
| 15 | FM2-5439-000 запросить цену → | CABLE, INVERTER J2,CN1 |
| 16 | FM2-5440-000 запросить цену → | CABLE, KEY J4,8 |
| 17 | FM2-5441-000 запросить цену → | CABLE, TALLY J5,9 |
| 18 | FM2-5461-000 запросить цену → | CPU плата в сборе |
| 19 | FM2-5462-000 запросить цену → | KEY плата в сборе |
| 20 | FC6-4957-000 запросить цену → | COVER, REAR |
| 21 | FC6-4941-000 запросить цену → | COVER, FRONT |
| 501 | XB2-8400-807 запросить цену → | AR SCREW,W/WASHER,M4X8 |
| 502 | XB4-5301-007 запросить цену → | AR SCREW,P,M3X10 |
| 503 | XB6-7300-607 запросить цену → | AR SCREW,TP,M3X6 |
| 504 | XB2-8402-007 запросить цену → | AR SCREW,W/WASHER,M4X20 |
POWER CORD TERMINAL в сборе
| № | Артикул | Наименование |
|---|---|---|
| FM2-8019-000 запросить цену → | POWER CORD TERMINAL в сборе 100V | |
| FM2-2613-000 запросить цену → | POWER CORD TERMINAL в сборе 120V | |
| FM4-3305-000 запросить цену → | POWER CORD TERMINAL в сборе 120V BR | |
| FM2-2614-000 запросить цену → | POWER CORD TERMINAL в сборе 220V/230V | |
| 1 | FK2-3683-000 запросить цену → | EVERYNIGHT POWER плата в сборе 100V/120V |
| 1 | FK2-3684-000 запросить цену → | EVERYNIGHT POWER плата в сборе 220V/230V |
| 2 | FL2-0982-000 запросить цену → | CORD, POWER SUPPLY 100V P1 |
| 3 | FL2-0983-000 запросить цену → | CORD, POWER SUPPLY 120V P2 |
| 4 | FK2-0146-000 запросить цену → | CORD, POWER SUPPLY 230V ASIA/EUR P1 J3 |
| 5 | FK2-0148-000 запросить цену → | CORD, POWER SUPPLY 230V AU P1J3 |
| 6 | FM2-0922-000 запросить цену → | CABLE, AC POWER SUPPLY J1801 |
| 7 | FM2-7737-000 запросить цену → | DRUM HEATER SW плата ASS'Y |
| 8 | FM2-7743-000 запросить цену → | AC DRIVER плата в сборе 100V/120V |
| 8 | FM2-7744-000 запросить цену → | AC DRIVER плата в сборе 220V/230V |
| 9 | FM2-7250-000 запросить цену → | CABLE, DC MOUNT, POWER CORD J38L,40,84D,97M,98,115 |
| 10 | FM2-7270-000 запросить цену → | CABLE, AC DRIVER, SUB CONNECT J38M,39,455L,1810 |
| 11 | FM2-7277-000 запросить цену → | CABLE, TEMP, CONTROL SW J52,57 J2,4F,5F,6M,14M,16M,48 |
| 12 | FM2-7279-000 запросить цену → | CABLE, AC MOUNT, POWER CORD, 1 F,55M,1802,1805,1806,18 |
| 12 | FM2-8158-000 запросить цену → | CABLE, AC MOUNT, POWER CORD, 1 16GM,48GF,55GM,1802G ,1805G,1806G,1807G,181 |
| 13 | FM2-7280-000 запросить цену → | CABLE, AC MOUNT, POWER CORD, 2 J17M,1803,1804 |
| 14 | FM2-7281-000 запросить цену → | CABLE, ALL NIGHT POWER SUPPLY J3,15F |
| 15 | FM2-7735-000 запросить цену → | DRUM HEATER DRIVE плата ASS'Y 100V/120V |
| 15 | FM2-7736-000 запросить цену → | DRUM HEATER DRIVE плата ASS'Y 220V/230V |
| 16 | FM2-0893-000 запросить цену → | CABLE, SOCKET 220V/230V J3 |
| 17 | FK2-2987-000 запросить цену → | CORD, POWER SUPPLY 220V CN |
| 19 | FK2-0082-000 запросить цену → | CORD, POWER SUPPLY 120V BR |
| 501 | XB1-1402-005 запросить цену → | AR SCREW,MACH.,PAN HEAD,M4X20 |
| 502 | XB1-2260-407 запросить цену → | AR SCREW BH 2.6X4 |
| 503 | XB1-2400-603 запросить цену → | AR SCREW,MACH.,TRUSS HEAD,M4X6 |
| 504 | XB1-2500-605 запросить цену → | AR SCREW,MACH.,TRUSS HEAD,M5X6 |
| 505 | XB2-4300-807 запросить цену → | AR SCREW,W/WASHER,M3X8 |
| 506 | XB3-6400-805 запросить цену → | AR SCREW,RS,M4X8 |
| 507 | XD1-4200-402 запросить цену → | AR WASHER,TOOTHED LOCK |
| 508 | XB1-2400-607 запросить цену → | AR SCREW,MACH.,TRUSS HEAD,M4X6 |
| 509 | XB6-7300-607 запросить цену → | AR SCREW,TP,M3X6 |
| 510 | XD1-4200-502 запросить цену → | AR WASHER,TOOTHED LOCK |
| 1 | FK2-0541-000 запросить цену → | FAN FM26 J35L |
| 2 | FK2-2660-000 запросить цену → | REGULATOR, SWITCHING 100V/120V |
| 2 | FK2-2661-000 запросить цену → | REGULATOR, SWITCHING 220V/230V |
| 3 | FM2-7308-000 запросить цену → | CABLE, IN, OPTION POWER SUPPLY J50,75M |
| 4 | FM2-7311-000 запросить цену → | CABLE, R.M.T, OP POWER SUPPLY J28,56L |
| 5 | VS1-7177-002 запросить цену → | CONNECTOR, SNAP TIGHT, BK |
| 6 | FM2-7312-000 запросить цену → | CABLE, OPTION POWER SUPPLY J32,34M |
| 501 | XB1-2401-807 запросить цену → | SCREW,MACH.,TRUSS HEAD,M4X18 |
| 1 | FC8-8816-000 запросить цену → | FILTER, AIR, 1 |
| 2 | FL2-5435-000 запросить цену → | FAN FM5 J412L |
| 501 | XB4-5401-007 запросить цену → | SCREW, M4X10 |
| FM2-8023-000 запросить цену → | LEFT EXHAUST FAN в сборе | |
| 1 | FC8-8815-000 запросить цену → | FILTER, OZONE, LEFT |
| 2 | FC6-9817-000 запросить цену → | FILTER, TONER, LEFT |
| 3 | FL2-5436-000 запросить цену → | FAN FM16 J410L |
| 4 | FL2-5437-000 запросить цену → | FAN FM18 J411L |
| 1 | FC6-9829-000 запросить цену → | FILTER |
| 2 | FC6-9832-000 запросить цену → | FILTER, 2 |
| 3 | FK2-0009-000 запросить цену → | FAN FM22 J418 |
| 4 | VS1-7177-003 запросить цену → | CONNECTOR, SNAP TIGHT, BK J418LH |
| 501 | XB4-7403-507 запросить цену → | SCREW,TAPPING,TRUSS HEAD,M4X35 |
Полный список запчастей доступен по запросу.
комментарии
