Canon Imagepress 1110 1125 1135 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- ACCESSORIES
- LABEL LOCATION DIAGRAM
- EXTERNAL COVERS, PANELS, ETC.
- INTERNAL COMPONENTS 1
- INTERNAL COMPONENTS 2

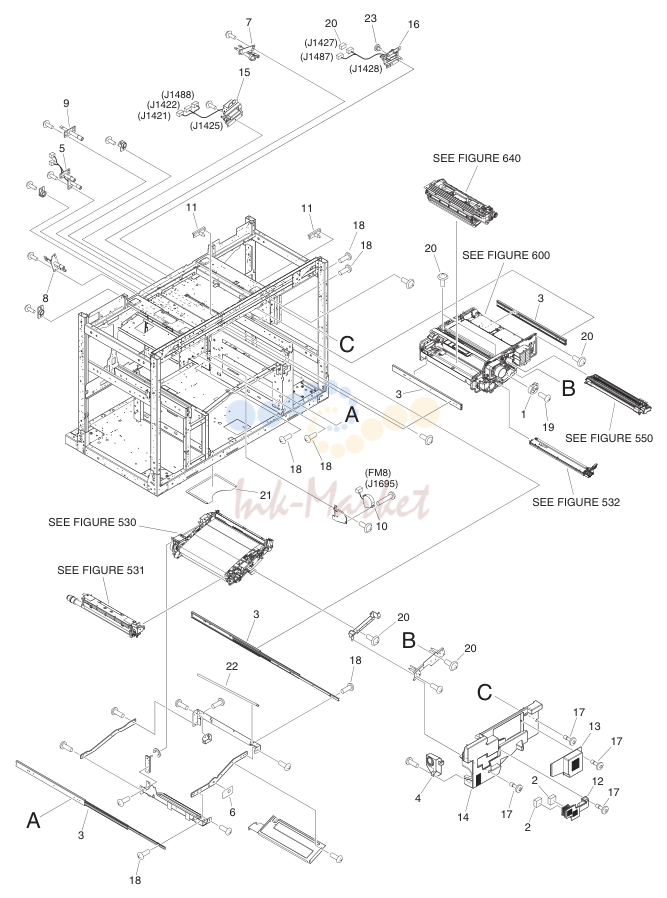

- INTERNAL COMPONENTS 3

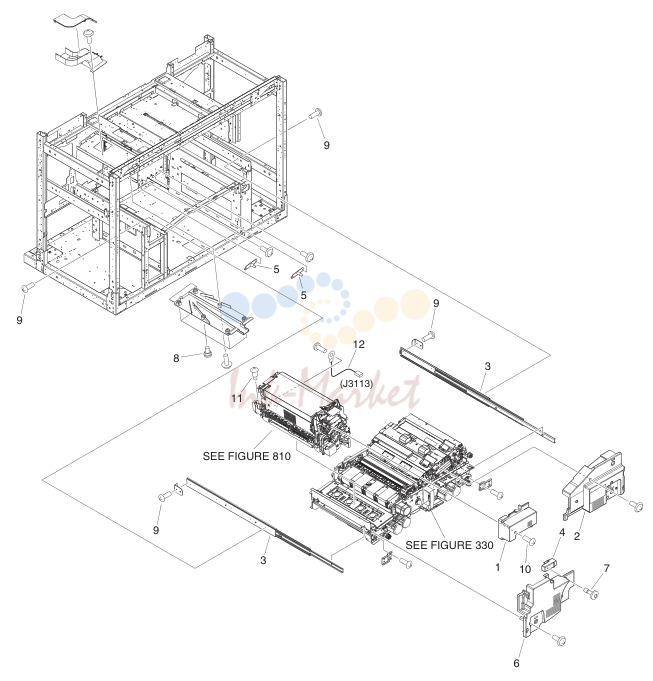

- INTERNAL COMPONENTS 4

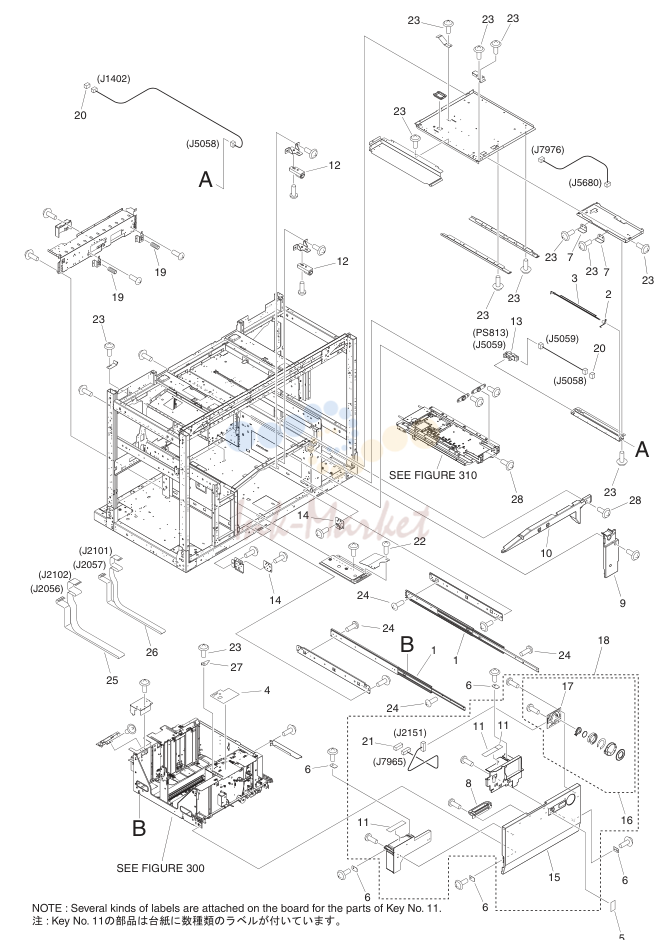

- INTERNAL COMPONENTS 5

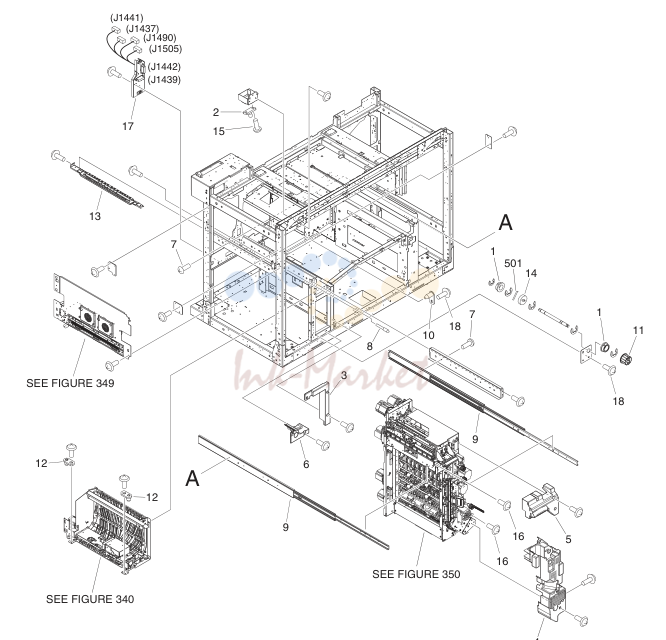

- INTERNAL COMPONENTS 6

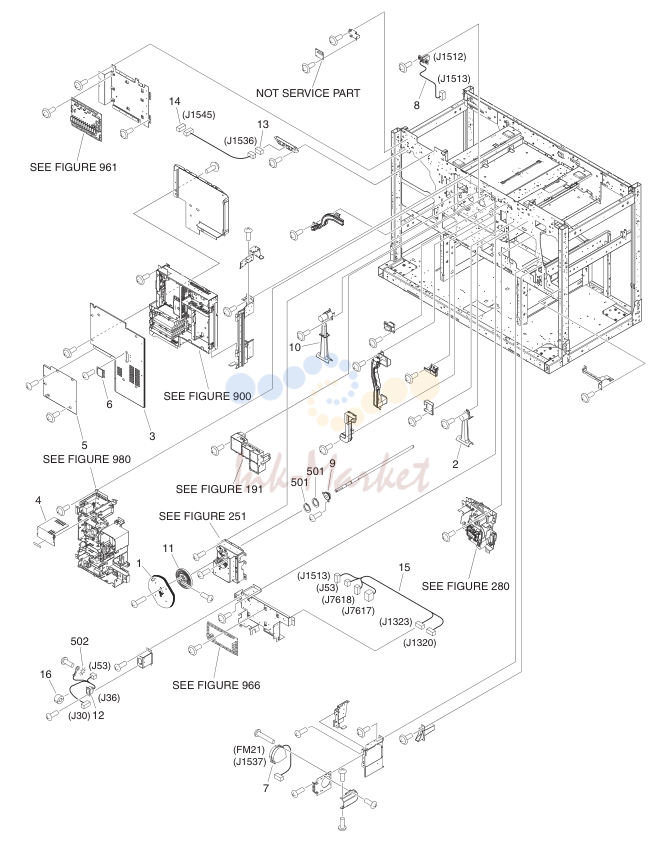

- MACHINE REAR PLATE 1
- MACHINE REAR PLATE 2
- CONTROL PANEL в сборе
- POWER CORD TERMINAL в сборе
- FAN MOUNT в сборе
- PAPER PICK-UP DRIVE ASS'Y
- FIXING DRIVE в сборе
- PAPER STOCK в сборе
- PAPER PICK-UP в сборе
- C
- G
- ESTRANGEMENT GUIDE в сборе
- SECONDARY TRANSFER в сборе
- (J1377)
- DUPLEXING FEEDER в сборе
- PRE-FIXING PAPER FEED ASS'Y
- ESCAPE в сборе
- REVERSE в сборе
- REVERSE GUIDE в сборе
- REVERSE ESTRANGEMENT в сборе
- EXTERNAL DELIVERY в сборе
- PAPER DELIVERY в сборе
- SEE FIGURE 356
- SEE FIGURE 355
- PRESSURE DECURLER в сборе, 2
- FRONT DELIVERY BUFFER в сборе
- DELIVERY INNER DOOR в сборе
- DELIVERY OUTER DOOR в сборе
- (J1433)
- PRE-TRANSFER CORONA в сборе
- PRIMARY CORONA в сборе
- A
- HOPPER в сборе
- HOPPER BUFFER в сборе
- DEVELOPING в сборе
- FIXING в сборе
- FIXING FRAME в сборе, MAIN
- (J7631)
- FIXING LOWER в сборе
- INNER PAPER DELIVERY ASS'Y
- FIXING CLEANER в сборе
- EXTERNAL HEATING в сборе
- CLEANER DRIVE в сборе
- CONTROLLER BOX в сборе
- HIGH VOLTAGE плата в сборе
ACCESSORIES
| № | Артикул | Наименование |
|---|---|---|
| 1 | FK2-8826-000 запросить цену → | CD-ROM, SOFTWARE FOR MEAP JP |
| 1 | FK2-8827-000 запросить цену → | CD-ROM, SOFTWARE FOR MEAP US,CA,LTN |
| 1 | FK2-8828-000 запросить цену → | CD-ROM, SOFTWARE FOR MEAP EXCEPT JP,US,CA,LTN |
| 2 | FC7-3068-000 запросить цену → | PEN, TOUCH PANEL |
| 3 | FC6-9992-000 запросить цену → | PLATE, MEDIA INDICATION |
| 4 | WS6-5200-000 запросить цену → | CONNECTOR |
| 5 | WS6-5201-000 запросить цену → | TERMINATOR |
| 6 | FM3-2516-000 запросить цену → | CLEANING SHEET узел |
| 7 | FU6-8216-000 запросить цену → | LABEL, PAPER SIZE |
| 8 | FC8-7668-000 запросить цену → | LABEL, SIZE CHANGE PROCESS |
| 9 | FC9-0231-000 запросить цену → | LABEL,SHUT,DOWN EXCEPT JP |
| 10 | FC9-0232-000 запросить цену → | LABEL, E7 , E8 CAUTION, 1 EXCEPT JP |
| 11 | FC9-0233-000 запросить цену → | LABEL, E7 , E8 CAUTION, 2 EXCEPT JP |
| 12 | FC9-0234-000 запросить цену → | LABEL, E6 CAUTION EXCEPT JP |
| 13 | FC9-0235-000 запросить цену → | LABEL, E7 , E8 CAUTION, 3 EXCEPT JP |
| 14 | FC9-0236-000 запросить цену → | LABEL, LANGUAGE French |
| 14 | FC9-0237-000 запросить цену → | LABEL, LANGUAGE German |
| 14 | FC9-0245-000 запросить цену → | LABEL, LANGUAGE Spanish |
| 14 | FC9-0246-000 запросить цену → | LABEL, LANGUAGE Italian |
| 14 | FC9-0247-000 запросить цену → | LABEL, LANGUAGE Portuguese |
| 14 | FC9-0248-000 запросить цену → | LABEL, LANGUAGE Traditional Chinese |
| 14 | FC9-0249-000 запросить цену → | LABEL, LANGUAGE Korean |

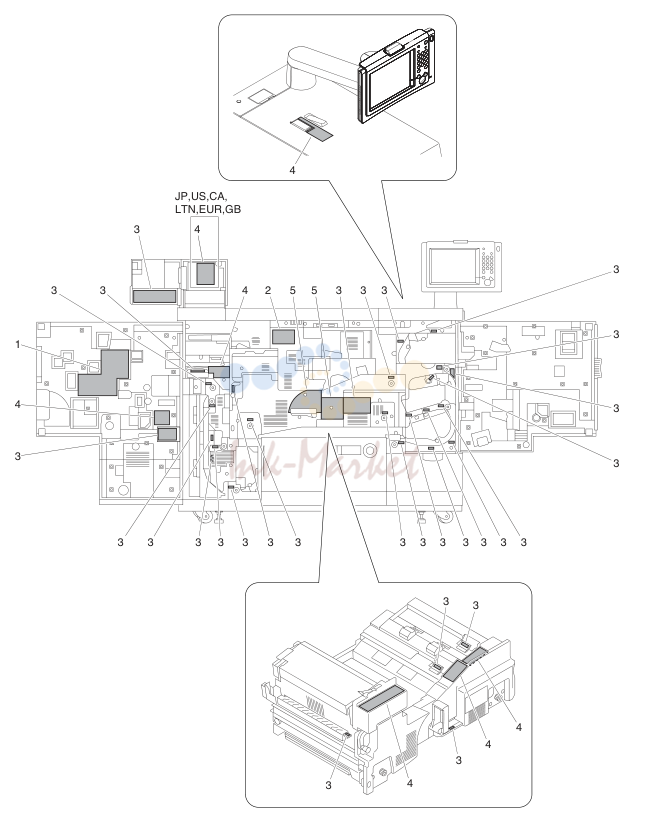

LABEL LOCATION DIAGRAM
| № | Артикул | Наименование |
|---|---|---|
| 1 | FC9-0218-000 запросить цену → | LABEL, MAP |
| 2 | FC9-0219-000 запросить цену → | LABEL, LASER CAUTION |
| 3 | FC9-0220-000 запросить цену → | LABEL, UNIVERSAL |
| 4 | FC9-0221-000 запросить цену → | LABEL, OPERATION, 1 JP |
| 4 | FC9-0223-000 запросить цену → | LABEL, OPERATION, 1 US,CA,LTN |
| 4 | FC9-0225-000 запросить цену → | LABEL, OPERATION, 1 EUR,GB EXCEPT |
| 4 | FC9-0227-000 запросить цену → | LABEL, OPERATION, 1 JP,US,CA,LTN,EUR,GB |
| 5 | FC9-0222-000 запросить цену → | LABEL, OPERATION, 2 JP |
| 5 | FC9-0226-000 запросить цену → | LABEL, OPERATION, 2 EXCEPT JP,EUR,GB |
| 5 | FC9-0228-000 запросить цену → | LABEL, OPERATION, 2 EUR,GB |

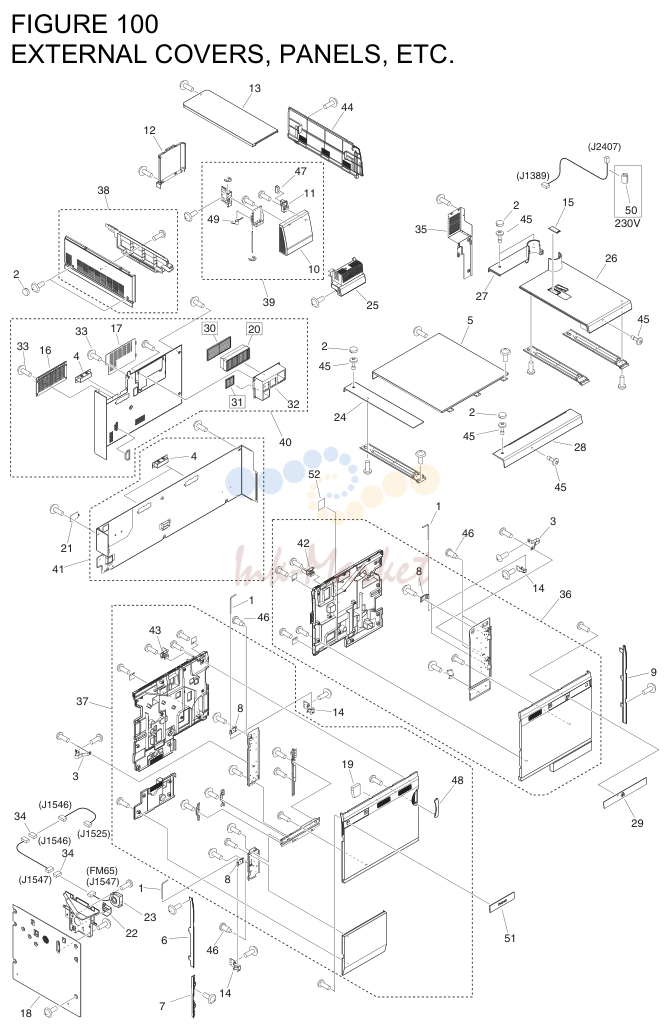

EXTERNAL COVERS, PANELS, ETC.
| № | Артикул | Наименование |
|---|---|---|
| 1 | FB2-0037-000 запросить цену → | PIN, HINGE |
| 2 | FB6-3771-000 запросить цену → | COVER, RUBBER |
| 3 | FC6-5732-000 запросить цену → | BELT,STOPPER |
| 4 | FC6-8948-000 запросить цену → | HANDLE |
| 5 | FC7-8042-000 запросить цену → | COVER, UPPER |
| 6 | FC7-8057-000 запросить цену → | COVER, BLANKING, LEFT UPPER |
| 7 | FC7-8058-000 запросить цену → | COVER, BLANKING, LEFT LOWER |
| 8 | FC7-8059-000 запросить цену → | HINGE |
| 9 | FL2-7364-000 запросить цену → | COVER, BLANKING, RIGHT UPPER |
| 10 | FC7-8065-000 запросить цену → | COVER, HOPPER, FRONT |
| 11 | FC7-8066-000 запросить цену → | MOUNT, MAGNET CATCH |
| 12 | FC7-8069-000 запросить цену → | COVER, HOPPER, REAR |
| 13 | FC7-8070-000 запросить цену → | COVER, HOPPER, UPPER |
| 14 | FC7-8077-000 запросить цену → | PLATE, HINGE |
| 15 | FC7-8080-000 запросить цену → | COVER, POWER SUPPLY SWITCH |
| 16 | FC7-8082-000 запросить цену → | COVER, DUCT, 1 |
| 17 | FC7-8086-000 запросить цену → | COVER, DUCT, 2 |
| 18 | FC7-8115-000 запросить цену → | COVER, LEFT, LOWER |
| 19 | FC8-9734-000 запросить цену → | FILTER, AIR |
| 20 | FC9-0170-000 запросить цену → | FILTER, OZONE [DP] |
| 21 | FC9-0177-000 запросить цену → | PLATE, CONNECTOR COVER |
| 22 | FC9-0264-000 запросить цену → | COVER, CONNECTOR |
| 23 | FK2-8543-000 запросить цену → | FAN FM65 |
| 24 | FL2-7303-000 запросить цену → | COVER, UPPER LEFT, 2 |
| 25 | FL2-7304-000 запросить цену → | COVER, UPPER LEFT, 1 |
| 26 | FL2-7307-000 запросить цену → | COVER, UPPER RIGHT, 1 |
| 27 | FL2-7308-000 запросить цену → | COVER, UPPER RIGHT, 2 |
| 28 | FL2-7314-000 запросить цену → | COVER, UPPER FRONT |
| 29 | FL2-7317-000 запросить цену → | EMBLEM imagePRESS 1135 |
| 29 | FL2-7335-000 запросить цену → | EMBLEM imagePRESS 1125 |
| 29 | FL2-7336-000 запросить цену → | EMBLEM imagePRESS 1110 |
| 30 | FL2-7327-000 запросить цену → | FILTER, AIR, 1 [DP] |
| 31 | FL2-7328-000 запросить цену → | FILTER, AIR, 2 [DP] |
| 32 | FL2-7329-000 запросить цену → | FILTER CASE в сборе |
| 33 | FU5-9230-000 запросить цену → | SCREW, TP, M4X8(YELLOW) |
| 34 | VS1-7177-003 запросить цену → | CONNECTOR, SNAP TIGHT, BK |
| 35 | FL2-7359-000 запросить цену → | COVER, REAR, LEFT UPPER |
| 36 | FM3-2450-000 запросить цену → | FRONT крышка в сборе, RIGHT |
| 37 | FM3-2451-000 запросить цену → | FRONT крышка в сборе, LEFT |
| 38 | FM3-2456-000 запросить цену → | HOPPER LEFT крышка в сборе |
| 39 | FM3-2457-000 запросить цену → | HOPPER FRONT крышка в сборе |
| 40 | FM3-2459-000 запросить цену → | REAR крышка в сборе, RIGHT |
| 41 | FM3-2460-000 запросить цену → | REAR крышка в сборе, LOWER |
| 42 | FM3-2482-000 запросить цену → | INTERLOCK PUSH узел, LEFT |
| 43 | FM3-2483-000 запросить цену → | INTERLOCK PUSH узел, RIGHT |
| 44 | FM3-2873-000 запросить цену → | HOPPER PANEL в сборе, RIGHT |
| 45 | FS1-9253-020 запросить цену → | SCREW, STEPPED M4X8 |
| 46 | FS2-9001-020 запросить цену → | SCREW,STEPPED,M4 |
| 47 | XZ9-0603-000 запросить цену → | CATCH, MAGNET |
| 48 | FC6-3160-000 запросить цену → | HANDLE |
| 49 | FC7-8130-000 запросить цену → | SPRING, TORSION |
| 50 | WE8-5741-000 запросить цену → | CORE, FERRITE 230V |
| 51 | FC8-9153-000 запросить цену → | COVER, LEFT FRONT |
| 52 | FU6-8308-000 запросить цену → | LABEL, WIRE HEIGHT |

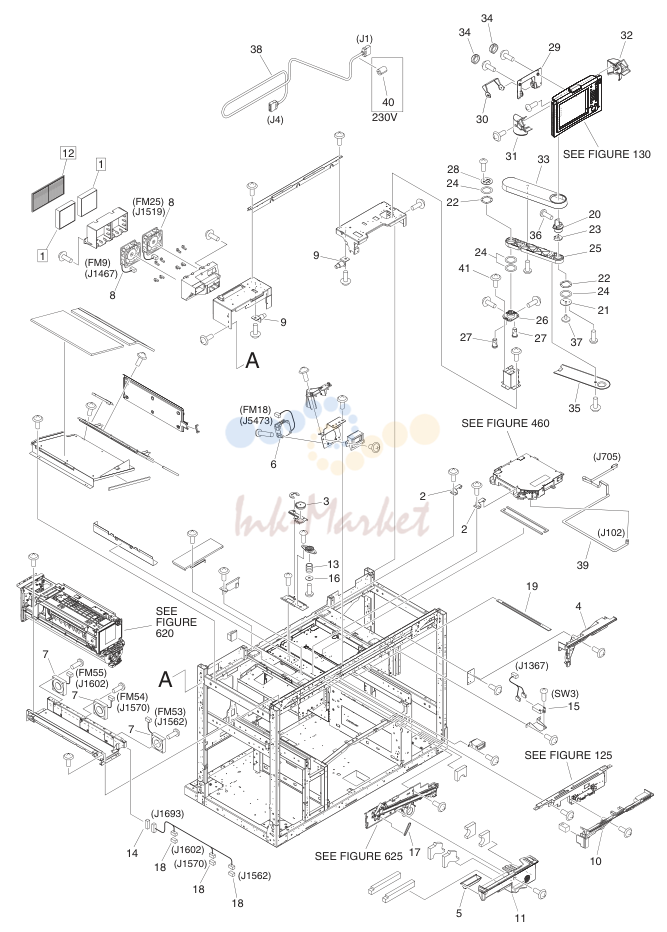

INTERNAL COMPONENTS 1
| № | Артикул | Наименование |
|---|---|---|
| 1 | FC6-2035-000 запросить цену → | FILTER, OZONE [DP] |
| 2 | FC7-8000-000 запросить цену → | SPRING, LEAF |
| 3 | FC7-8003-000 запросить цену → | DIAL, ADJUST |
| 4 | FC7-8108-000 запросить цену → | COVER, INNER, RIGHT |
| 5 | FC7-8112-000 запросить цену → | COVER, PROTECTIVE |
| 6 | FK2-6477-000 запросить цену → | FAN FM18 |
| 7 | FK2-7243-000 запросить цену → | FAN FM53,FM54,FM55 |
| 8 | FK2-8549-000 запросить цену → | FAN FM9,FM25 |
| 9 | FL2-7301-000 запросить цену → | STAY, READER SHAFT, REAR |
| 10 | FL2-7302-000 запросить цену → | COVER, INNER, CENTER |
| 11 | FL2-7310-000 запросить цену → | COVER, INNER, LEFT |
| 12 | FL2-7340-000 запросить цену → | FILTER, AIR, 3 [DP] |
| 13 | FU6-2536-000 запросить цену → | SPRING, COMPRESSION |
| 14 | VS1-8412-009 запросить цену → | CONNECTOR, SNAP TIGHT, BL |
| 15 | WC2-5597-000 запросить цену → | SWITCH, PUSHING BUTTON SW3 |
| 16 | XD9-0212-000 запросить цену → | WASHER, M3 FOR PLAIN |
| 17 | XF2-1108-940 запросить цену → | BELT, TIMING, COGGED |
| 18 | VS1-7177-003 запросить цену → | CONNECTOR, SNAP TIGHT, BK |
| 19 | FL2-7766-000 запросить цену → | GLASS узел, DUST-PROOF |
| 20 | FB6-0432-000 запросить цену → | SUPPORT, SHAFT |
| 21 | FB6-0450-000 запросить цену → | WASHER |
| 22 | FC6-5731-000 запросить цену → | WASHER,WAVE |
| 23 | FC7-0222-000 запросить цену → | SPACER |
| 24 | FC7-0223-000 запросить цену → | SHEET |
| 25 | FC8-9143-000 запросить цену → | ARM |
| 26 | FC8-9144-000 запросить цену → | SUPPORT, SHAFT |
| 27 | FC8-9145-000 запросить цену → | PIN, STOPPER |
| 28 | FC8-9146-000 запросить цену → | WASHER |
| 29 | FC6-4958-000 запросить цену → | COVER, HINGE |
| 30 | FC6-4959-000 запросить цену → | COVER, SLIDE |
| 31 | FC6-4960-000 запросить цену → | COVER, HINGE, LEFT |
| 32 | FC6-4961-000 запросить цену → | COVER, HINGE, RIGHT |
| 33 | FC6-5614-000 запросить цену → | COVER, ARM, 1 |
| 34 | FC6-6824-000 запросить цену → | RUBBER, COVER |
| 35 | FL2-2382-000 запросить цену → | COVER, ARM, LOWER |
| 36 | XA9-0940-000 запросить цену → | SCREW, W/WASHER, M4X12 |
| 37 | FB6-0439-020 запросить цену → | SCREW,M4 |
| 38 | FK2-7405-000 запросить цену → | CABLE, USER INTERFACE |
| 39 | FK2-7240-000 запросить цену → | CABLE, FLAT |
| 40 | WE8-5961-000 запросить цену → | CORE, FERRITE 230V |
| 41 | XA9-0739-000 запросить цену → | SCREW, TP, M4X8 |

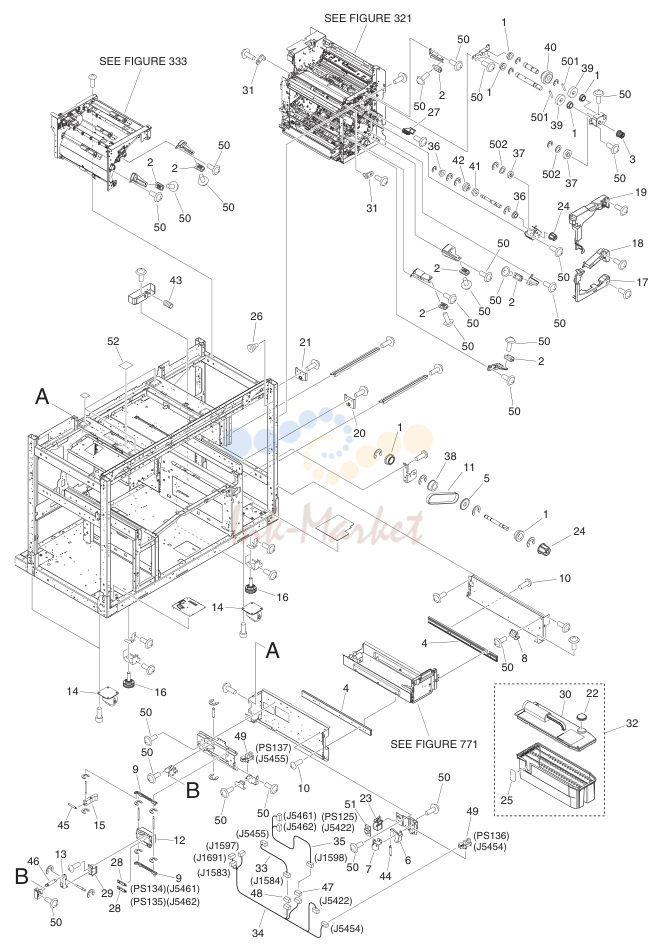

INTERNAL COMPONENTS 2
| № | Артикул | Наименование |
|---|---|---|
| 1 | FA9-2112-000 запросить цену → | BUSHING, PL |
| 2 | FB3-3834-000 запросить цену → | KNOB |
| 3 | FC5-8165-000 запросить цену → | KNOB, EXTRACTION |
| 4 | FC5-8863-000 запросить цену → | RAIL, SLIDE |
| 5 | FC6-6361-000 запросить цену → | GUIDE, PULLEY |
| 6 | FC7-1551-000 запросить цену → | FLAG, DOOR SENSOR |
| 7 | FC7-1552-000 запросить цену → | STOPPER, FLAG |
| 8 | FC7-1553-000 запросить цену → | HOOK |
| 9 | FC7-1559-000 запросить цену → | CAM, SLIDE |
| 10 | XA9-1331-000 запросить цену → | SCREW,MACH.,TRUSS HEAD,M4X4 |
| 11 | XF2-1109-660 запросить цену → | BELT, TIMING, COGGED |
| 12 | FC7-1564-000 запросить цену → | HOLDER, TONER SENSOR |
| 13 | FC7-1568-000 запросить цену → | ARM, PRESSURE |
| 14 | XZ9-0565-000 запросить цену → | CASTER |
| 15 | FC7-1616-000 запросить цену → | LEVER, BOTTLE DETECT |
| 16 | FC7-4394-000 запросить цену → | ADJUSTER |
| 17 | FC7-8103-000 запросить цену → | COVER, REGISTRATION, LOWER |
| 18 | FC7-8104-000 запросить цену → | COVER, REGISTRATION, CENTER |
| 19 | FC7-8105-000 запросить цену → | COVER, REGISTRATION, UPPER |
| 20 | FC7-8322-000 запросить цену → | PLATE, POSITIONING, FRONT |
| 21 | FC7-8323-000 запросить цену → | PLATE, POSITIONING, REAR |
| 22 | FC7-9034-000 запросить цену → | CAP, WASTE TONER BOX |
| 23 | FC8-1119-000 запросить цену → | MOUNT, ENVIRONMENT SENSOR |
| 24 | FC8-3870-000 запросить цену → | KNOB, EXTRACTION |
| 25 | FC8-9141-000 запросить цену → | SHEET, BOTTLE WINDOW |
| 26 | FS1-9078-020 запросить цену → | SCREW,STEPPED,M4 |
| 27 | FC9-0267-000 запросить цену → | HANDLE |
| 28 | FK2-0591-000 запросить цену → | SENSOR, TONER PS134,PS135 |
| 29 | FL2-1994-000 запросить цену → | STOPPER, TONER SENSOR |
| 30 | FL2-7449-000 запросить цену → | LID, WASTE TONER BOX |
| 31 | FL2-7549-000 запросить цену → | PIN, POSITIONING |
| 32 | FM3-2819-000 запросить цену → | WASTE TONER BOX в сборе |
| 33 | FM3-7735-000 запросить цену → | CABLE, BOX SENSING |
| 34 | FM3-7739-000 запросить цену → | CABLE, WASTE TONER SENSOR |
| 35 | FM3-7740-000 запросить цену → | CABLE, WASTE TONER SENSOR |
| 36 | FS1-1569-000 запросить цену → | BUSHING |
| 37 | FS5-0742-000 запросить цену → | GEAR, 20T |
| 38 | FS5-3332-000 запросить цену → | PULLEY, 30T |
| 39 | FS6-0093-000 запросить цену → | GEAR, 24T |
| 40 | FS7-0001-000 запросить цену → | GEAR, 23T |
| 41 | FS7-0340-000 запросить цену → | GEAR, 21T |
| 42 | FU5-0364-000 запросить цену → | GEAR, 20T |
| 43 | FU6-2001-000 запросить цену → | SPRING, COMPRESSION |
| 44 | FU6-2002-000 запросить цену → | SPRING, TENSION |
| 45 | FU6-2527-000 запросить цену → | SPRING, TENSION |
| 46 | FU6-2528-000 запросить цену → | SPRING, TENSION |
| 47 | VS1-7173-006 запросить цену → | CONNECTOR, SNAP TIGHT, 6P, W |
| 48 | VS1-7177-003 запросить цену → | CONNECTOR, SNAP TIGHT, BK |
| 49 | WG8-5783-000 запросить цену → | IC,PHOTO-INTERRUPTER,LG248NL1A PS136,PS137 |
| 50 | XA9-1249-010 запросить цену → | AR SCREW,TP M4X8 |
| 51 | WP2-5276-000 запросить цену → | SENSOR, HUMIDITY PS125 |
| 52 | FC9-7240-000 запросить цену → | LABEL, WIRE CAUTION |
| 501 | XD3-2200-122 запросить цену → | PIN, DOWEL |
| 502 | XD1-1106-225 запросить цену → | WASHER,COP |
INTERNAL COMPONENTS 3
| № | Артикул | Наименование |
|---|---|---|
| 1 | FC7-9060-000 запросить цену → | FLAG, CAM |
| 2 | FC7-9078-000 запросить цену → | FILTER, AIR |
| 3 | FC7-9312-000 запросить цену → | RAIL, I.T.B. |
| 4 | FL2-7309-000 запросить цену → | COVER, I.T.B. INNER DUCT |
| 5 | FM3-5258-000 запросить цену → | TRANSFER H.V. CONNECTOR узел |
| 6 | FC9-7031-000 запросить цену → | LABEL, DESORPTION CAUTION |
| 7 | FK2-6444-000 запросить цену → | CONNECTOR, 1ST, HIGH VOLTAGE |
| 8 | FK2-6445-000 запросить цену → | CONNECTOR, POST HIGH VOLTAGE |
| 9 | FK2-6446-000 запросить цену → | CONNECTOR, DEVELOPING H.V. |
| 10 | FK2-6465-000 запросить цену → | FAN FM8 |
| 11 | FL2-7292-000 запросить цену → | PIN, POSITIONING |
| 12 | FL2-7315-000 запросить цену → | COVER, I.T.B., 1 |
| 13 | FL2-7316-000 запросить цену → | COVER, I.T.B., 2 |
| 14 | FL2-7356-000 запросить цену → | COVER, I.T.B. INNER, CENTER |
| 15 | FM3-2834-000 запросить цену → | I.T.B. DRAWER CABLE ASS'Y |
| 16 | FM3-2835-000 запросить цену → | P- KIT DRAWER CABLE ASS'Y |
| 17 | FU5-9571-000 запросить цену → | SCREW, STEPPED M4X8(YELLOW) |
| 18 | XA9-1788-000 запросить цену → | AR SCREW, MACH.,TRUSS HEAD,M4X6 |
| 19 | FU5-9572-000 запросить цену → | SCREW, W/WASHER, M5X20(YELLOW) |
| 20 | FU5-9230-000 запросить цену → | SCREW, TP, M4X8(YELLOW) |
| 21 | FC5-1146-000 запросить цену → | HOLDER, SERVICE BOOK |
| 22 | FC7-9327-000 запросить цену → | SHAFT, TURN STOPPER |
| 23 | FS1-9078-020 запросить цену → | SCREW,STEPPED,M4 |
INTERNAL COMPONENTS 4
| № | Артикул | Наименование |
|---|---|---|
| 1 | FC7-8092-000 запросить цену → | COVER, FIXING/FEEDER, UPPER |
| 2 | FC7-8094-000 запросить цену → | COVER, FIXING/FEEDER, RIGHT |
| 3 | FC7-8282-000 запросить цену → | RAIL, SLIDE |
| 4 | FL2-7362-000 запросить цену → | COVER, FIXING/FEED, LW. SMALL |
| 5 | FL2-7292-000 запросить цену → | PIN, POSITIONING |
| 6 | FL3-2396-000 запросить цену → | COVER, FIXING/FEEDER, LOWER |
| 7 | FU5-9571-000 запросить цену → | SCREW, STEPPED M4X8(YELLOW) |
| 8 | FS2-9267-020 запросить цену → | SCREW, STEPPED, M4 |
| 9 | XA9-1788-000 запросить цену → | AR SCREW, MACH.,TRUSS HEAD,M4X6 |
| 10 | FU5-9225-000 запросить цену → | SCREW, W/WASHER, M4X10(YELLOW) |
| 11 | FS1-9073-020 запросить цену → | SCREW,STEPPED,M4 |
| 12 | FM3-7761-000 запросить цену → | CABLE, FIXING BIAS, 2 |
INTERNAL COMPONENTS 5
| № | Артикул | Наименование |
|---|---|---|
| 1 | FC5-8112-000 запросить цену → | RAIL, STOCK SLIDE |
| 2 | FC7-2465-000 запросить цену → | SPRING, TORSION |
| 3 | FC7-2638-000 запросить цену → | FLAG, SENSOR |
| 4 | FC8-7675-000 запросить цену → | LABEL, WIDTH SIZE A/B/K SIZE |
| 4 | FC8-7687-000 запросить цену → | LABEL, WIDTH SIZE, INCH INCH SIZE |
| 5 | FC7-5592-000 запросить цену → | LABEL, DECK NUMBER |
| 6 | FC7-7715-000 запросить цену → | WASHER |
| 7 | FC7-7716-000 запросить цену → | STOPPER, SENSOR |
| 8 | FC7-8028-000 запросить цену → | HANDLE |
| 9 | FC7-8090-000 запросить цену → | COVER, DECK, LOWER |
| 10 | FC7-8091-000 запросить цену → | COVER, DECK, UPPER |
| 11 | FC8-7672-000 запросить цену → | LABEL, PAPER SUPPLY SEE NOTE |
| 12 | FF5-2930-000 запросить цену → | MOUNT, MAGNET |
| 13 | FK2-0149-000 запросить цену → | PHOTO-INTERRUPTER, TLP1252(C6) PS813 |
| 14 | FL2-1780-000 запросить цену → | ROLLER, LATCH |
| 15 | FL2-7338-000 запросить цену → | COVER, DECK, FRONT |
| 16 | FM2-2000-000 запросить цену → | STOCK INDICATION в сборе |
| 17 | FM2-7635-000 запросить цену → | INDICATOR DRIVER плата в сборе |
| 18 | FM3-2452-000 запросить цену → | DECK FRONT крышка в сборе |
| 19 | FU5-2791-000 запросить цену → | SPRING, COMPRESSION |
| 20 | VS1-7177-003 запросить цену → | CONNECTOR, SNAP TIGHT, BK |
| 21 | VS1-8412-021 запросить цену → | CONNECTOR, SNAP TIGHT, BL |
| 22 | XA9-0594-000 запросить цену → | SCREW, M4 |
| 23 | XA9-1249-010 запросить цену → | AR SCREW,TP M4X8 |
| 24 | XA9-1788-000 запросить цену → | AR SCREW, MACH.,TRUSS HEAD,M4X6 |
| 25 | FK2-2978-000 запросить цену → | CABLE, FLAT, 1 |
| 26 | FK2-2979-000 запросить цену → | CABLE, FLAT, 2 |
| 27 | FC7-9569-000 запросить цену → | PLATE, SIZE DISPLAY |
| 28 | FU5-9230-000 запросить цену → | SCREW, TP, M4X8(YELLOW) |
INTERNAL COMPONENTS 6
| № | Артикул | Наименование |
|---|---|---|
| 1 | FA9-2112-000 запросить цену → | BUSHING, PL |
| 2 | FC7-4941-000 запросить цену → | LATCH, PUSH |
| 3 | FC7-8095-000 запросить цену → | COVER, PAPER DELIVERY, RIGHT |
| 4 | FC7-8096-000 запросить цену → | PANEL, PAPER DELIVERY, CENTER |
| 5 | FC7-8097-000 запросить цену → | COVER, PAPER DELIVERY, UPPER |
| 6 | FC7-8102-000 запросить цену → | COVER, PAPER DELIVERY, LOWER |
| 7 | XA9-1788-000 запросить цену → | AR SCREW, MACH.,TRUSS HEAD,M4X6 |
| 8 | FC7-8477-000 запросить цену → | PIN, POSITIONING |
| 9 | FC7-4043-000 запросить цену → | RAIL, PAPER DELIVERY SLIDE, 1 |
| 10 | FL2-1826-000 запросить цену → | PIN, POSITIONING |
| 11 | FL2-1837-000 запросить цену → | KNOB, EXTRACTION, UPPPER |
| 12 | FL2-7549-000 запросить цену → | PIN, POSITIONING |
| 13 | FM3-2628-000 запросить цену → | DUPLEXING ENTRANCE GUIDE узел |
| 14 | FS5-0677-000 запросить цену → | GEAR, 26T |
| 15 | XA9-1377-000 запросить цену → | SCREW, MACH.,TRUSS HEAD,M3X8,N |
| 16 | FU5-9230-000 запросить цену → | SCREW, TP, M4X8(YELLOW) |
| 17 | FM3-2610-000 запросить цену → | PAPER DELIVERY DRAWER ASS'Y |
| 18 | XA9-1249-010 запросить цену → | AR SCREW,TP M4X8 |
| 501 | XD3-2200-142 запросить цену → | PIN, PARALLEL |
MACHINE REAR PLATE 1
| № | Артикул | Наименование |
|---|---|---|
| 1 | FC5-2437-000 запросить цену → | FLYWHEEL |
| 2 | FC7-9020-000 запросить цену → | PIPE, UPPER |
| 3 | FC7-7930-000 запросить цену → | COVER, CONTROLLER, OUTER |
| 4 | FC8-6529-000 запросить цену → | COVER, HIGH VOLTAGE, UPPER |
| 5 | FC8-9148-000 запросить цену → | PANEL, CONTROLLER, SMALL |
| 6 | FC9-4837-000 запросить цену → | COVER, CONNECTOR |
| 7 | FK2-8545-000 запросить цену → | FAN FM21 |
| 8 | FM3-5294-000 запросить цену → | CABLE, DRUM HEATER, OUTER |
| 9 | FL2-7781-000 запросить цену → | FLANGE, BEARING |
| 10 | FM3-2827-000 запросить цену → | PIPE, WASTE TONER |
| 11 | FM3-2836-000 запросить цену → | GEAR узел |
| 12 | FM3-5301-000 запросить цену → | CABLE, READER LATTICE |
| 13 | VS1-8412-003 запросить цену → | CONNECTOR, SNAP TIGHT, BL |
| 14 | VS1-8412-005 запросить цену → | CONNECTOR, SNAP TIGHT, BL |
| 15 | FM3-5292-000 запросить цену → | CABLE, DRUM HEATER, INNER |
| 16 | WE8-5184-000 запросить цену → | FERRITE CORE |
| 501 | XD2-3100-152 запросить цену → | RETAINING RING (C-TYPE) |
| 502 | XD1-4200-402 запросить цену → | WASHER, TOOTHED LOCK, M4 |
MACHINE REAR PLATE 2
| № | Артикул | Наименование |
|---|---|---|
| 1 | FC6-2501-000 запросить цену → | BUSHING |
| 2 | FC7-0616-000 запросить цену → | WASHER, TOOTHED LOCK |
| 3 | FC7-0617-000 запросить цену → | NUT |
| 4 | FK2-3098-000 запросить цену → | FAN FM32 |
| 5 | FK2-6325-000 запросить цену → | EVERYNIGHT POWER плата в сборе |
| 6 | FM2-4358-000 запросить цену → | INTERFACE плата в сборе |
| 7 | FM3-2624-000 запросить цену → | ACTIVE REG. DRAWER CABLE ASS'Y |
| 8 | FM3-5238-000 запросить цену → | POWER CONNECTING плата ASS'Y |
| 9 | FM3-5239-000 запросить цену → | AC DRIVER плата в сборе |
| 10 | FM3-5249-000 запросить цену → | FIXING HEATER DRIVER плата ASS'Y |
| 11 | FM3-7785-000 запросить цену → | CABLE, FINISHER LATTICE |
| 12 | FS2-9482-000 запросить цену → | SCREW,STEPPED,M3X11.5 |
| 13 | FS5-2958-000 запросить цену → | SPRING, TENSION |
| 14 | VD7-2892-001 запросить цену → | FUSE, 2A, 250V FU3,FU4 |
| 15 | WC4-5153-000 запросить цену → | MICRO SWITCH SW14 |
| 16 | FM3-5291-000 запросить цену → | CABLE, DECK HEATER |
| 17 | FM3-7786-000 запросить цену → | CABLE, CASSETTE HEATER |
| 1 | FM3-9046-000 запросить цену → | CONNECTOR, SHORT, 1 imagePRESS 1110 |
| 1 | FM3-9047-000 запросить цену → | CONNECTOR, SHORT, 2 imagePRESS 1125 |
| 1 | FM3-9048-000 запросить цену → | CONNECTOR, SHORT, 3 imagePRESS 1135 |
| 2 | VS1-7164-024 запросить цену → | CONNECTOR, SNAP TIGHT, 24P, W |
| 3 | VS1-7164-038 запросить цену → | CONNECTOR, SNAP TIGHT, 38P, W |
| 4 | VS1-7173-013 запросить цену → | CONNECTOR, SNAP TIGHT, 13P, W |
| 5 | VS1-7177-005 запросить цену → | CONNECTOR, SNAP TIGHT, BK |
| 6 | VS1-7507-012 запросить цену → | CONNECTOR, SNAP TIGHT |
| 7 | VS1-8412-007 запросить цену → | CONNECTOR, SNAP TIGHT, BL |
| 8 | VS1-8412-009 запросить цену → | CONNECTOR, SNAP TIGHT, BL |
| 9 | VS1-8412-011 запросить цену → | CONNECTOR, SNAP TIGHT, BL |
| 10 | VS1-8412-015 запросить цену → | CONNECTOR, SNAP TIGHT, BL |
| 11 | VS1-8412-017 запросить цену → | CONNECTOR, SNAP TIGHT, BL |
| 12 | VS1-8412-019 запросить цену → | CONNECTOR, SNAP TIGHT, BL |
| 13 | VS1-8412-027 запросить цену → | CONNECTOR, SNAP TIGHT, BL |
| 14 | WE8-5183-000 запросить цену → | FERRITE CORE 230V |
| 15 | WE8-5928-000 запросить цену → | CORE, FERRITE 230V |
| 1 | FM3-5295-000 запросить цену → | CABLE, POWER SUPPLY OUTPUT, 2 |
| 2 | VS1-7177-003 запросить цену → | CONNECTOR, SNAP TIGHT, BK |
| 3 | VS1-7177-004 запросить цену → | CONNECTOR, SNAP TIGHT, BK |
| 4 | WE8-6152-000 запросить цену → | FERRITE CORE, RING TYPE |
| 1 | FM3-9049-000 запросить цену → | CONNECTOR, SHORT, 11 imagePRESS 1110 |
| 1 | FM3-9050-000 запросить цену → | CONNECTOR, SHORT, 12 imagePRESS 1125 |
| 1 | FM3-9051-000 запросить цену → | CONNECTOR, SHORT, 13 imagePRESS 1135 |
| 2 | FM3-5286-000 запросить цену → | CABLE, AC OUTPUT, 1 |
| 3 | FM3-5287-000 запросить цену → | CABLE, AC OUTPUT, 2 |
| 5 | VS1-7177-007 запросить цену → | CONNECTOR, 7P, FEMALE, BK |
| 3 | VS1-7177-006 запросить цену → | CONNECTOR, SNAP TIGHT, BK |
| 1 | FC6-3173-000 запросить цену → | BUTTON, SWITCH |
| 2 | FG6-9015-000 запросить цену → | DOUBLE SWITCH плата в сборе SW7,SW8 |
| 3 | FU5-2954-000 запросить цену → | SPRING, COMPRESSION |
| 4 | WG8-5783-000 запросить цену → | IC,PHOTO-INTERRUPTER,LG248NL1A PS24,PS154 |
| 5 | XZ9-0602-000 запросить цену → | CATCH,MAGNET |
| 501 | XD1-1104-122 запросить цену → | WASHER,COP |
CONTROL PANEL в сборе
| № | Артикул | Наименование |
|---|---|---|
| FM3-8330-000 запросить цену → | CONTROL PANEL в сборе JP | |
| FM3-8331-000 запросить цену → | CONTROL PANEL в сборе EXCEPT JP,EUR,GB | |
| FM3-8332-000 запросить цену → | CONTROL PANEL в сборе EUR,GB | |
| 1 | FB6-3953-000 запросить цену → | PLATE, GROUNDING |
| 2 | FC6-4943-000 запросить цену → | COVER, INDICATOR LAMP |
| 3 | FC6-4945-000 запросить цену → | COVER, POWER LAMP |
| 4 | FC6-4946-000 запросить цену → | COVER, SIDE, LEFT |
| 5 | FC6-4947-000 запросить цену → | COVER, SIDE, RIGHT |
| 6 | FC6-4949-000 запросить цену → | SHEET, ELECTROSTATIC |
| 7 | FC6-4950-000 запросить цену → | KEY TOP, POWER |
| 8 | FC6-4951-000 запросить цену → | KEY TOP, RESET |
| 9 | FC6-4952-000 запросить цену → | KEY TOP, ENERGY SAVING |
| 10 | FC6-4954-000 запросить цену → | KEY TOP, STOP |
| 11 | FC6-4955-000 запросить цену → | KEY TOP, NUMBERS |
| 12 | FC6-4956-000 запросить цену → | STAY, CONTROL PANEL в сборе |
| 13 | FC6-4957-000 запросить цену → | COVER, REAR |
| 14 | FC6-6824-000 запросить цену → | RUBBER, COVER |
| 15 | FC8-3309-000 запросить цену → | COVER, FRONT JP |
| 15 | FC8-3310-000 запросить цену → | COVER, FRONT EXCEPT JP,EUR,GB |
| 15 | FC8-3311-000 запросить цену → | COVER, FRONT EUR,GB |
| 16 | FC8-3312-000 запросить цену → | PANEL, CONTROL JP |
| 16 | FC8-3313-000 запросить цену → | PANEL, CONTROL EXCEPT JP,EUR,GB |
| 16 | FC7-5044-000 запросить цену → | PANEL, CONTROL EUR,GB |
| 17 | FK2-7407-000 запросить цену → | PANEL, TOUCH |
| 18 | FK2-7408-000 запросить цену → | INVERTER плата в сборе |
| 19 | FL2-2615-000 запросить цену → | START KEY в сборе |
| 20 | FL3-1062-000 запросить цену → | LCD CONTROL PANEL узел |
| 21 | FM2-5462-000 запросить цену → | KEY плата в сборе |
| 22 | FM2-5463-000 запросить цену → | TALLY плата в сборе |
| 23 | FM3-8339-000 запросить цену → | CPU плата в сборе |
| 24 | WE8-5929-000 запросить цену → | CORE, FERRITE |
Полный список запчастей доступен по запросу.
комментарии
